1 Siirrettävä aita Siirrettävät aitajärjestelmät Tuote-esittely 2011

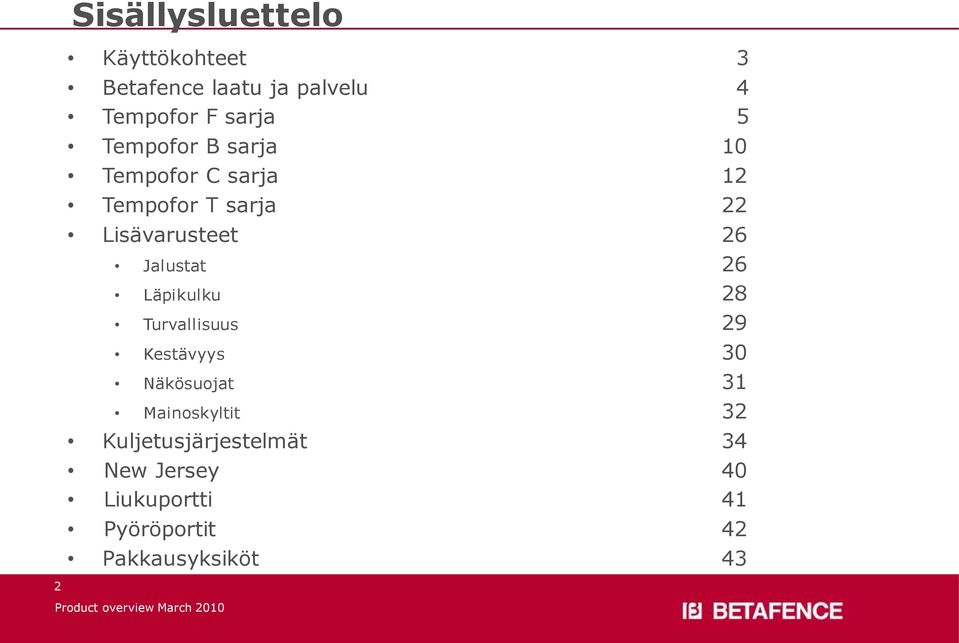

2 Sisällysluettelo Käyttökohteet 3 Betafence laatu ja palvelu 4 Tempofor F sarja 5 Tempofor B sarja 10 Tempofor C sarja 12 Tempofor T sarja 22 Lisävarusteet 26 Jalustat 26 Läpikulku 28 Turvallisuus 29 Kestävyys 30 Näkösuojat 31 Mainoskyltit 32 Kuljetusjärjestelmät 34 New Jersey 40 Liukuportti 41 Pyöröportit 42 Pakkausyksiköt 43 2

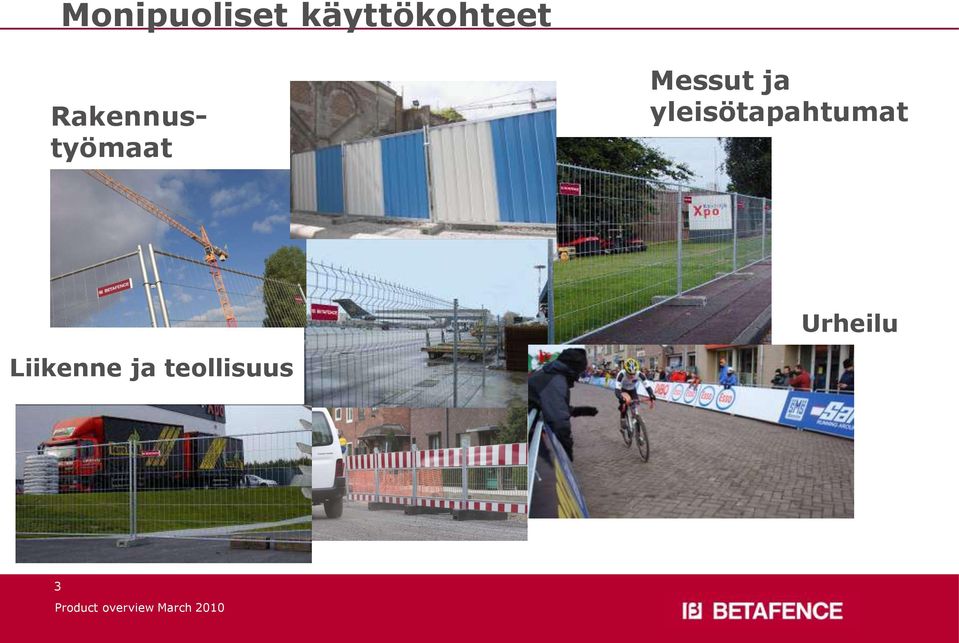

3 Monipuoliset käyttökohteet Rakennustyömaat Messut ja yleisötapahtumat Urheilu Liikenne ja teollisuus 3

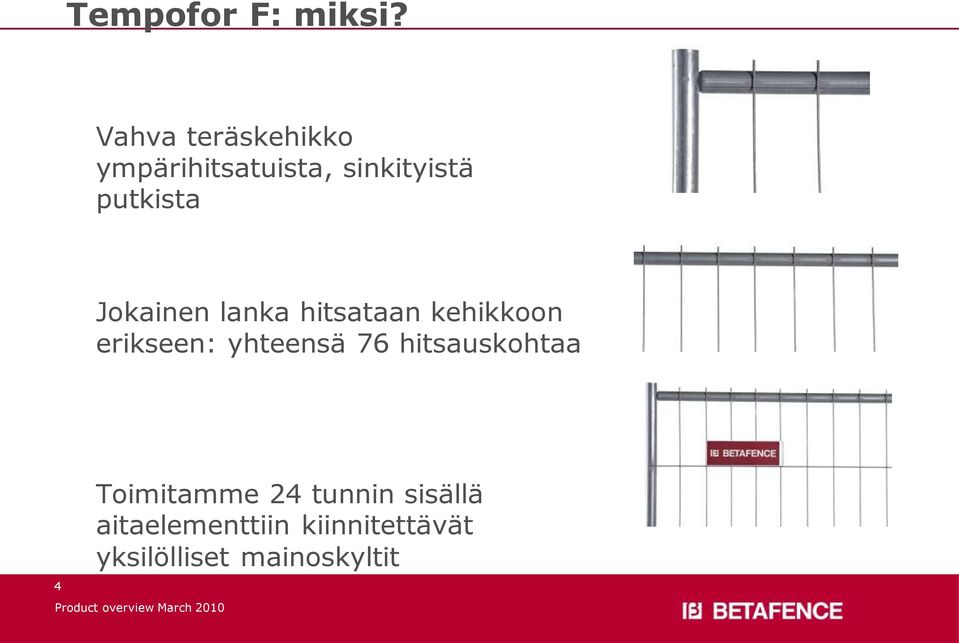

4 Tempofor F: miksi? Vahva teräskehikko ympärihitsatuista, sinkityistä putkista Jokainen lanka hitsataan kehikkoon erikseen: yhteensä 76 hitsauskohtaa 4 Toimitamme 24 tunnin sisällä aitaelementtiin kiinnitettävät yksilölliset mainoskyltit

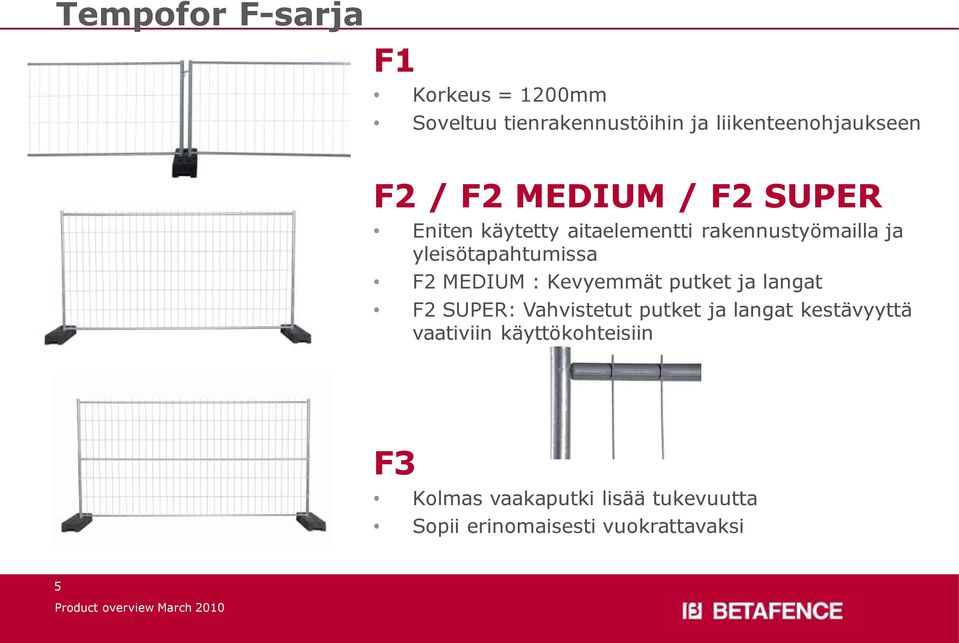

5 Tempofor F-sarja F1 Korkeus = 1200mm Soveltuu tienrakennustöihin ja liikenteenohjaukseen F2 / F2 MEDIUM / F2 SUPER Eniten käytetty aitaelementti rakennustyömailla ja yleisötapahtumissa F2 MEDIUM : Kevyemmät putket ja langat F2 SUPER: Vahvistetut putket ja langat kestävyyttä vaativiin käyttökohteisiin F3 Kolmas vaakaputki lisää tukevuutta Sopii erinomaisesti vuokrattavaksi 5

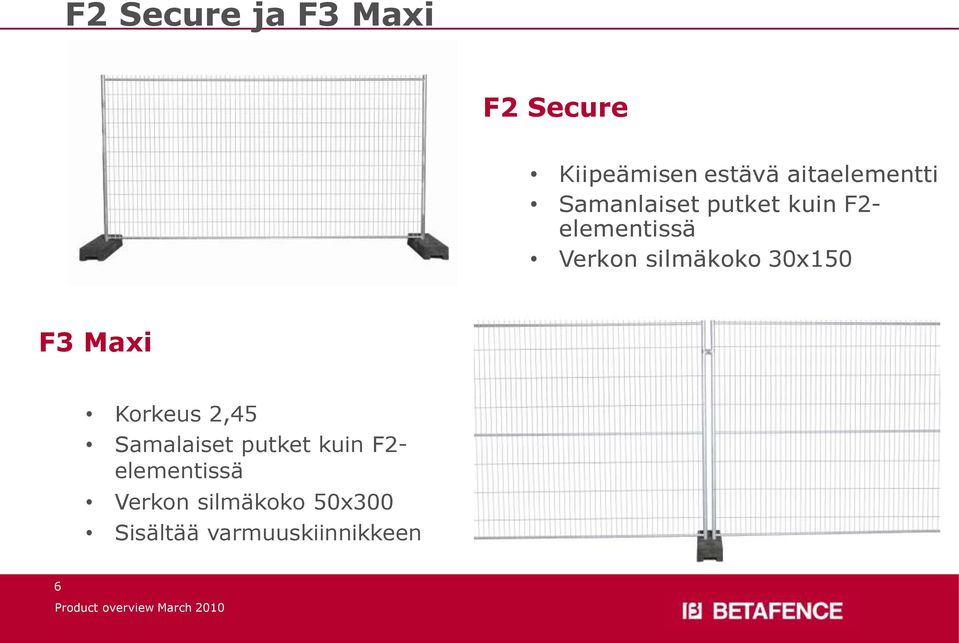

6 F2 Secure ja F3 Maxi F2 Secure Kiipeämisen estävä aitaelementti Samanlaiset putket kuin F2- elementissä Verkon silmäkoko 30x150 F3 Maxi Korkeus 2,45 Samalaiset putket kuin F2- elementissä Verkon silmäkoko 50x300 Sisältää varmuuskiinnikkeen 6

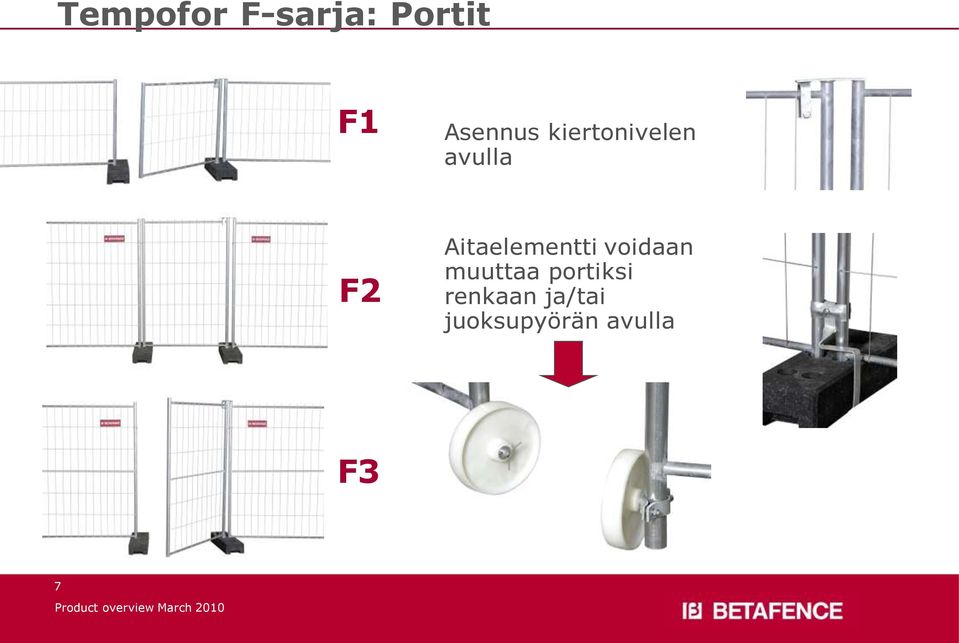

7 Tempofor F-sarja: Portit F1 Asennus kiertonivelen avulla F2 Aitaelementti voidaan muuttaa portiksi renkaan ja/tai juoksupyörän avulla F3 7

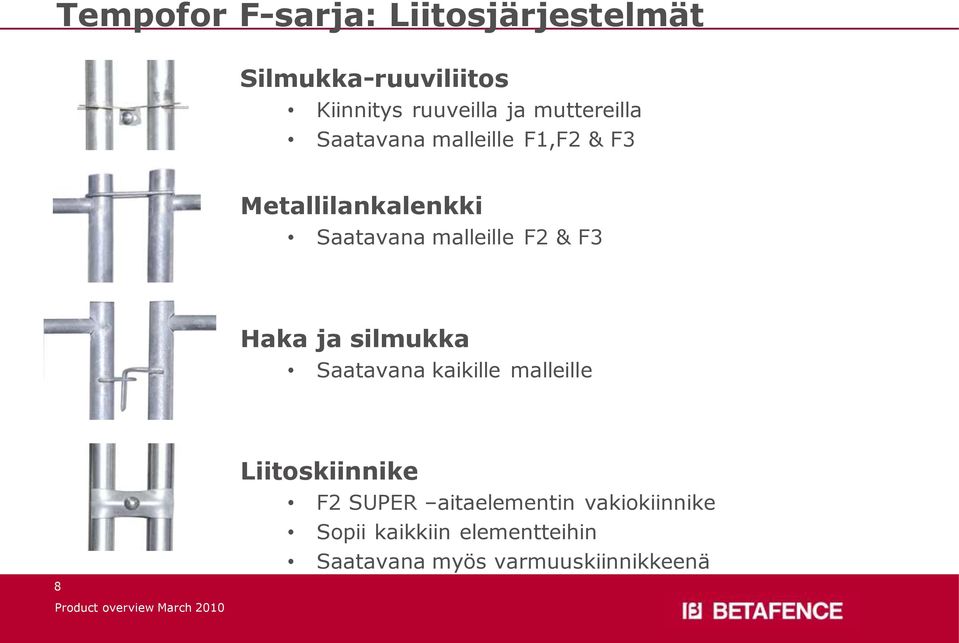

8 Tempofor F-sarja: Liitosjärjestelmät Silmukka-ruuviliitos Kiinnitys ruuveilla ja muttereilla Saatavana malleille F1,F2 & F3 Metallilankalenkki Saatavana malleille F2 & F3 Haka ja silmukka Saatavana kaikille malleille 8 Liitoskiinnike F2 SUPER aitaelementin vakiokiinnike Sopii kaikkiin elementteihin Saatavana myös varmuuskiinnikkeenä

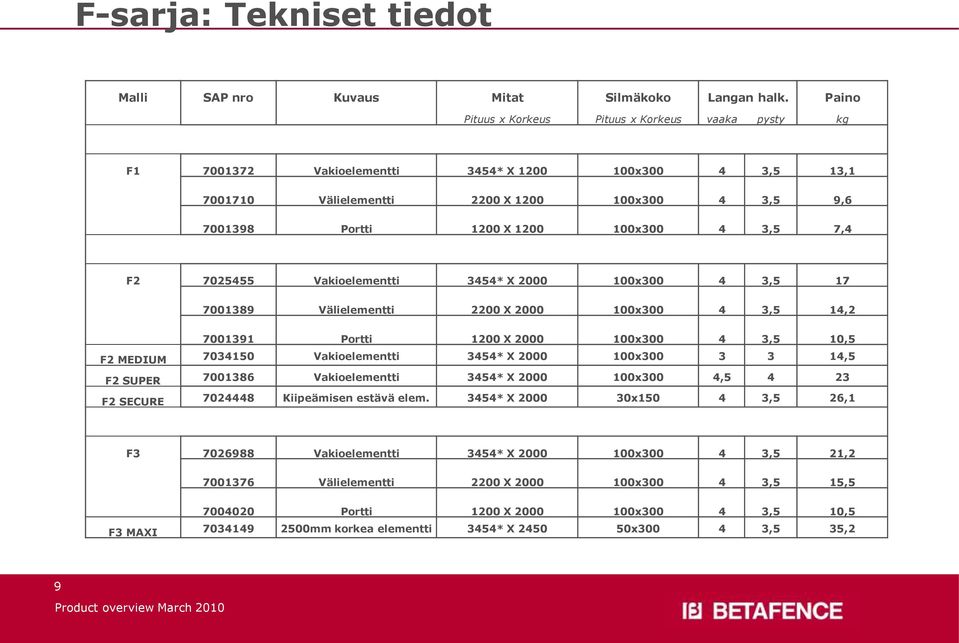

9 F-sarja: Tekniset tiedot Malli SAP nro Kuvaus Mitat Silmäkoko Langan halk. Paino Pituus x Korkeus Pituus x Korkeus vaaka pysty kg F Vakioelementti 3454* X x ,5 13, Välielementti 2200 X x ,5 9, Portti 1200 X x ,5 7,4 F Vakioelementti 3454* X x , Välielementti 2200 X x ,5 14, Portti 1200 X x ,5 10,5 F2 MEDIUM Vakioelementti 3454* X x ,5 F2 SUPER Vakioelementti 3454* X x300 4, F2 SECURE Kiipeämisen estävä elem. 3454* X x ,5 26,1 F Vakioelementti 3454* X x ,5 21, Välielementti 2200 X x ,5 15, Portti 1200 X x ,5 10,5 F3 MAXI mm korkea elementti 3454* X x ,5 35,2 9

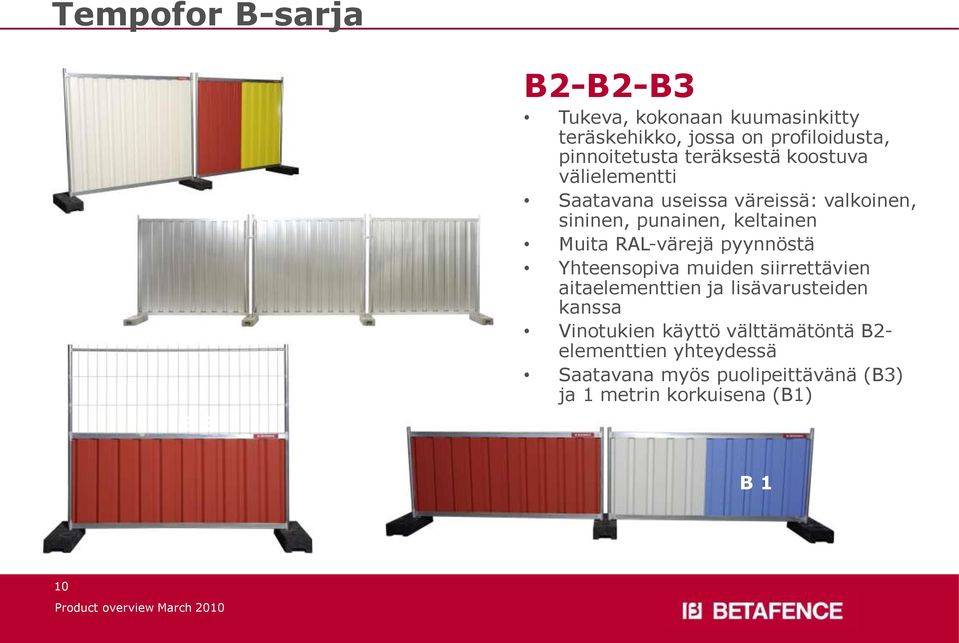

10 Tempofor B-sarja B2 B3 B2 B 3 B3 B 2 B1 B2-B2-B3 Tukeva, kokonaan kuumasinkitty teräskehikko, jossa on profiloidusta, pinnoitetusta teräksestä koostuva välielementti Saatavana useissa väreissä: valkoinen, sininen, punainen, keltainen Muita RAL-värejä pyynnöstä Yhteensopiva muiden siirrettävien aitaelementtien ja lisävarusteiden kanssa Vinotukien käyttö välttämätöntä B2- elementtien yhteydessä Saatavana myös puolipeittävänä (B3) ja 1 metrin korkuisena (B1) B 1 B1 10

11 Tempofor B-sarja: Kestävyys ja asennus 3 asennustapaa: Tavanomaisella vinotuella, joka on kiinnitetty ankkurinauloilla Tavanomaisella vinotuella, kun painona käytetään betonijalustoja Erikoisvinotuella, kun vastapainona käytetään tiiliskiviä 11

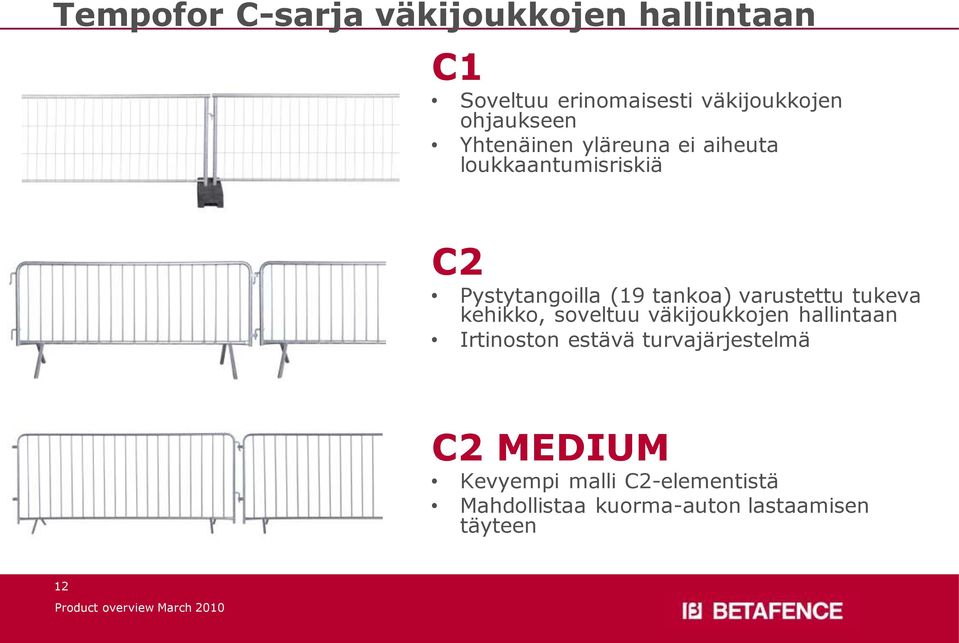

12 Tempofor C-sarja väkijoukkojen hallintaan C1 Soveltuu erinomaisesti väkijoukkojen ohjaukseen Yhtenäinen yläreuna ei aiheuta loukkaantumisriskiä C2 Pystytangoilla (19 tankoa) varustettu tukeva kehikko, soveltuu väkijoukkojen hallintaan Irtinoston estävä turvajärjestelmä C2 MEDIUM Kevyempi malli C2-elementistä Mahdollistaa kuorma-auton lastaamisen täyteen 12

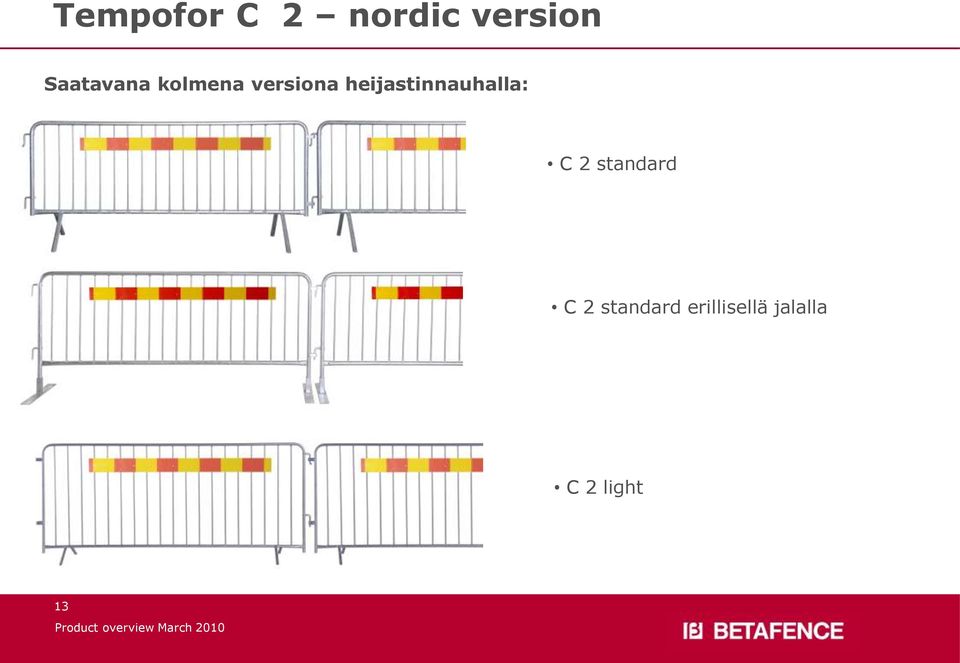

13 Tempofor C 2 nordic version Saatavana kolmena versiona heijastinnauhalla: C 2 standard C 2 standard erillisellä jalalla C 2 light 13

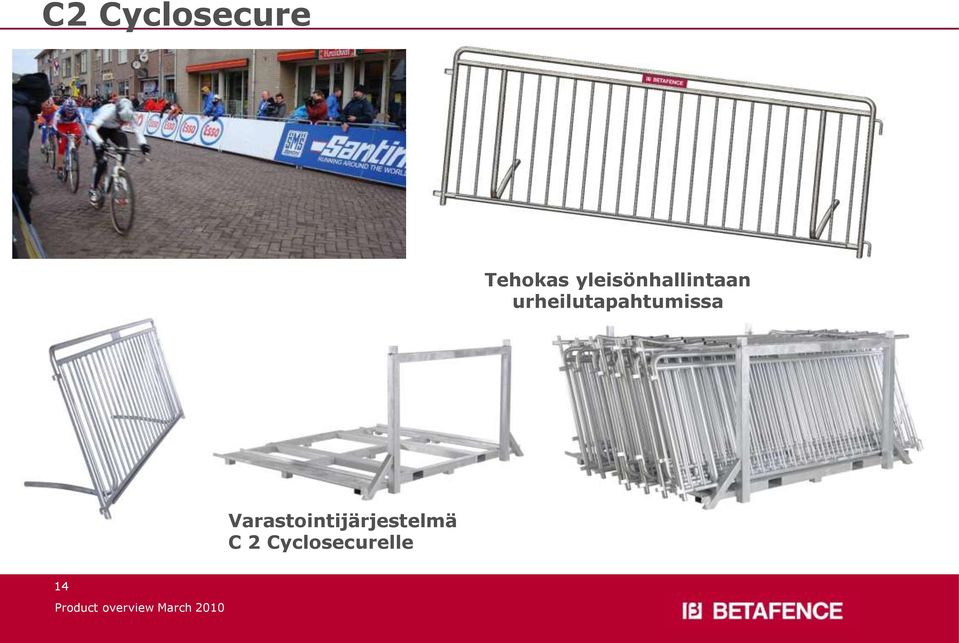

14 C2 Cyclosecure Tehokas yleisönhallintaan urheilutapahtumissa Varastointijärjestelmä C 2 Cyclosecurelle 14

15 C2 Secure: Tekniset tiedot 110cm 70 +/- 72cm Haka ja silmukka 32,5 kg 300x110 cm SAP cm 15

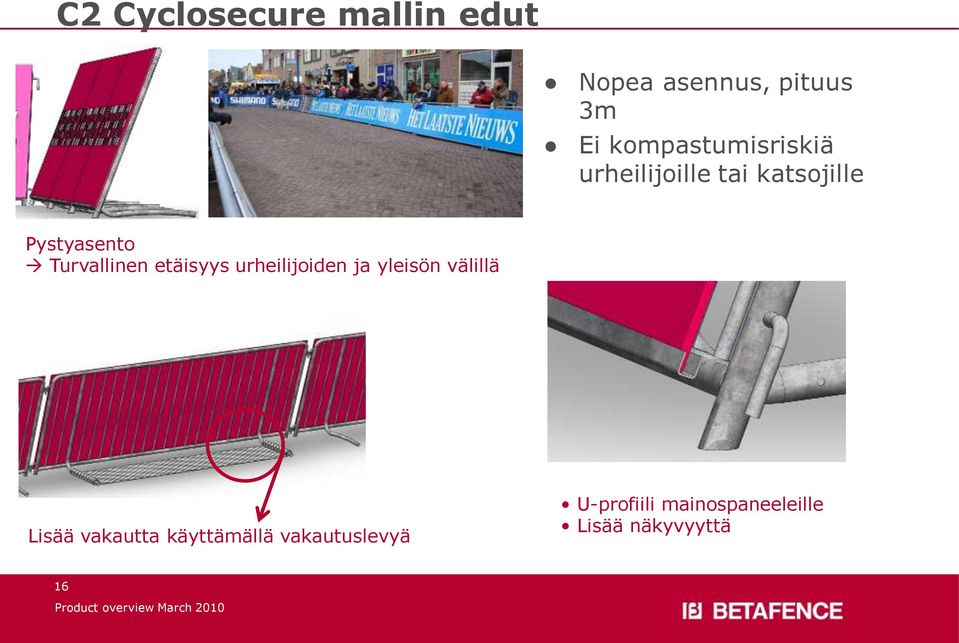

16 C2 Cyclosecure mallin edut Nopea asennus, pituus 3m Ei kompastumisriskiä urheilijoille tai katsojille Pystyasento Turvallinen etäisyys urheilijoiden ja yleisön välillä Lisää vakautta käyttämällä vakautuslevyä U-profiili mainospaneeleille Lisää näkyvyyttä 16

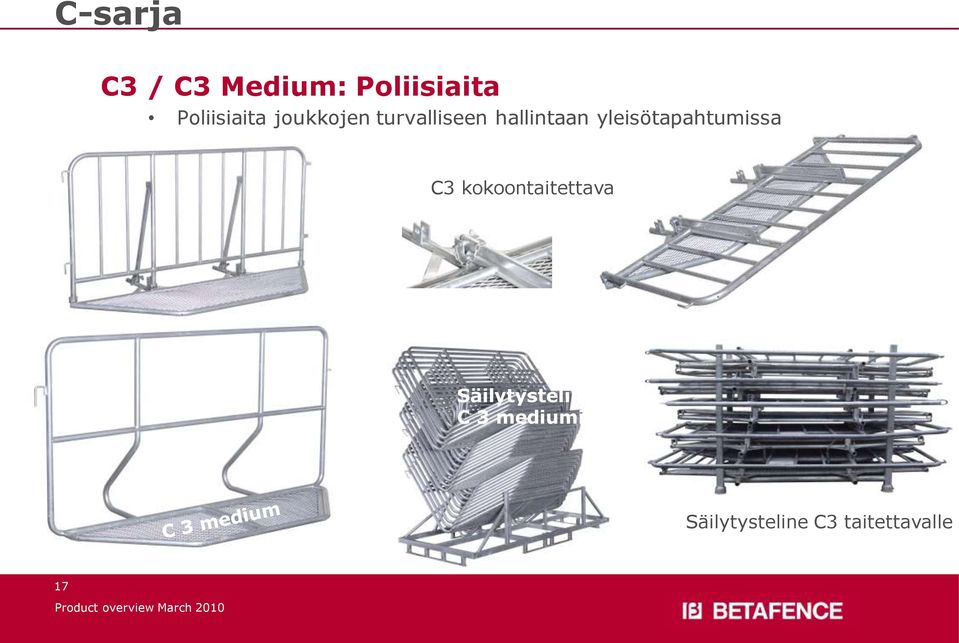

17 C-sarja C3 / C3 Medium: Poliisiaita Poliisiaita joukkojen turvalliseen hallintaan yleisötapahtumissa C3 kokoontaitettava Säilytysteline C 3 mediumille Säilytysteline C3 taitettavalle 17

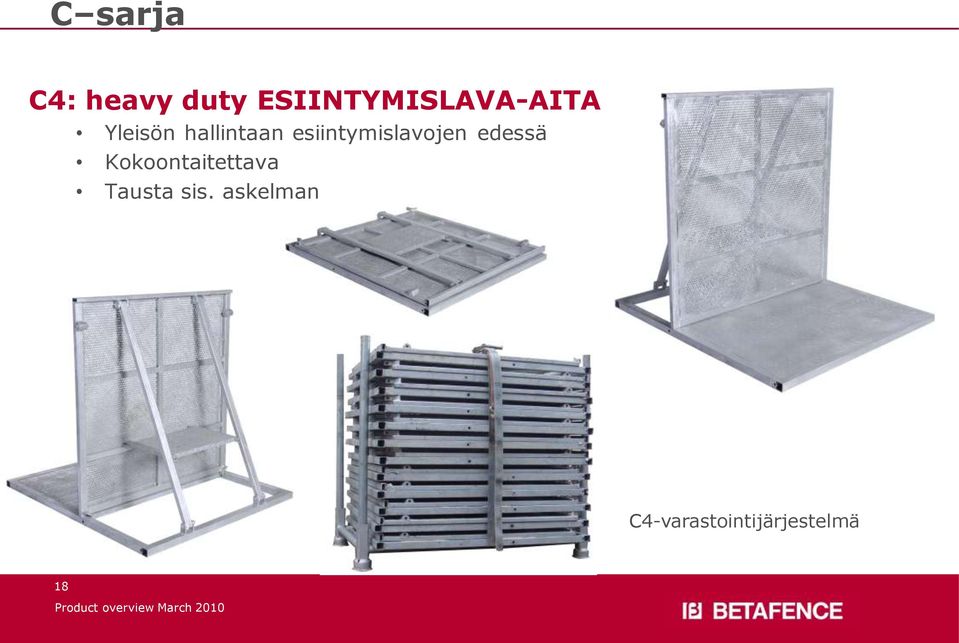

18 C sarja C4: heavy duty ESIINTYMISLAVA-AITA Yleisön hallintaan esiintymislavojen edessä Kokoontaitettava Tausta sis. askelman C4-varastointijärjestelmä 18

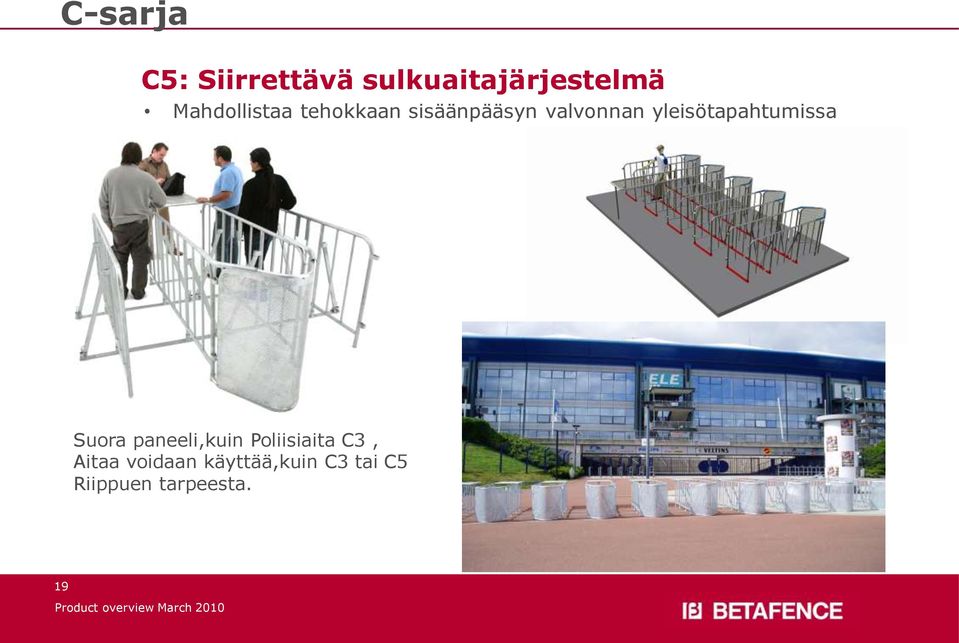

19 C-sarja C5: Siirrettävä sulkuaitajärjestelmä Mahdollistaa tehokkaan sisäänpääsyn valvonnan yleisötapahtumissa Suora paneeli,kuin Poliisiaita C3, Aitaa voidaan käyttää,kuin C3 tai C5 Riippuen tarpeesta. 19

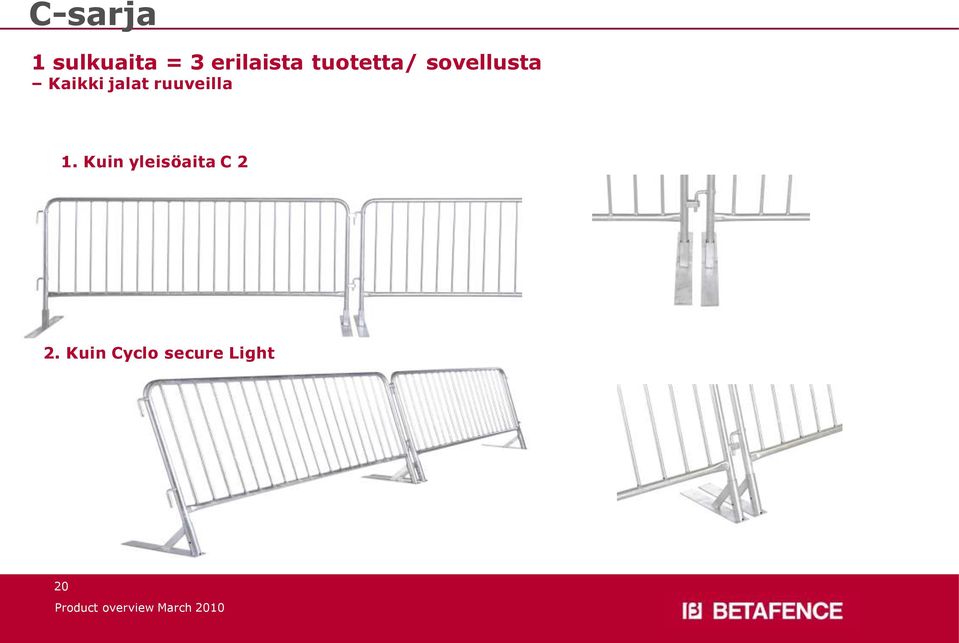

20 C-sarja 1 sulkuaita = 3 erilaista tuotetta/ sovellusta Kaikki jalat ruuveilla 1. Kuin yleisöaita C 2 2. Kuin Cyclo secure Light 20

21 C-sarja 3.Ihmisjoukon ohjausjärjestelmä Kaikki kolme jalkaa 21

22 Temporfor T-sarja: Liikenteen ohjaukseen T2 Varustettu kahdella 3Mheijastinnauhalla tehokasta liikenneohjausta varten Kokonaan kuumasinkitty rakenne 22

23 T2 Kevyt heijastusaita T2 14,5 kg 200 x 112 cm Yhteensopiva telineen KP A 22 M kanssa Perustuu ZTV SA 97 Vapaa alue yrityksen logolle 23

24 T2 Kevyt heijastusaita Saatavana myös muita heijastustyyppejä RA 2 luokan heijastuskalvo RA 3 (Norja) Yhteensopiva kuljetusteline 24

25 C- ja T-sarja: Tekniset tiedot Tyypi SAP-nro Kuvaus Mitat Silmäkoko Lanka Paino Pituus x Korkeus Pittus x Korkeus vaaka pysty kg C Sulkuaita 3454* X x ,5 17,1 C Sulkuaita 2460 x 1100 N/A Putki 16mm 27,0 C2 MEDIUM Sulkuaita 2460 x 1100 N/A Putki 13mm 14,8 C2 SECURE Sulkuaita 3000 x 1100 N/A Putki 16mm 32,5 C Poliisiaita 2088 x 1100 N/A Putki 20mm 45,0 C3 MEDIUM Poliisiaita 2110 x 1100 N/A N/A 36,5 C4 stage barrier 1090 x 1250 N/A 70,0 * Jalustojen keskikohtien välinen etäisyys = 3500mm Tyypi SAP-nro Kuvaus Mitat Silmäkoko Lanka Paino Pituus x Korkeus Pituus x Korkeus vaaka pysty kg T Sulkuaita 2096 x ,5x250 4,3 4,3 25,5 T2 Plastic traffic control barrier 2000 x 1120 N/A N/A N/A 14,5 25

26 Jalustat Betonijalusta Vahvistettua betonia, 36 kg 6 reikää, 3 asennusasentoa Kierrätysmuovinen jalusta PVC-muovia, 28 kg 4 reikää + neliskulmainen reikä liikennemerkille Punainen huomijalusta Betonitäytteistä muovia, 26 kg 4 reikää Pylväsjalusta Kolmikulmainen jalusta Helppo käsitellä ja nopea asentaa Siirrettävän aidan pohjalevy Soveltuu paikkoihin, joissa jalustat vievät liikaa tilaa Maaholkki Aitaelementtien ja vinotukien maahan kiinnittämistä varten 2 kiinnitysreikää aidan putkille Pohjalevy 26

27 Muut jalustavaihtoehdot PE Jalka 22 kg Litteä jalka TL K1 28 kg 27

28 Läpikulku Kiertonivel Sopii F-, B- ja 3D portteihin Renkaan ja/tai juoksupyörän avulla aitaelementti voidaan muuttaa helposti portiksi Rengas Muuttaa aitaelementin portiksi kiertonivelen avulla Juoksupyörä Muuttaa aitaelementin portiksi kiertonivelen avulla 28

29 Turvallisuus Liitoskiinnike Kaikentyyppisten aitaelementtien kestävä kiinnitys toisiinsa Varmuuskiinnike Kaikentyyppisten aitaelementtien varma ja kestävä kiinnitys toisiinsa Voidaan avata ainoastaan erikoistyökalulla Irtinostonestin Asennetaan jalustan alle Kiinnitys aitaelementtiin liitoskiinnikkeellä Piikkilanganpidike Saatavana suorana ja Y-mallina 29

30 Kestävyys Vinotuki Lisää tukevuutta Välttämätön näkösuojaa käytettäessä Toimitukseen sisältyy kiinnike ja ankkurinaula Erikoisvinotuki Sopii tukevuuden lisäämiseen kun jalustaa ei käytetä Vastapainotus jalustojen avulla Tarvitsee vain vähän kuljetustilaa kokoontaitettavuuden ansiosta Ankkurinaula Vinotukien ja jalustojen maahan ankkuroimiseen 30

31 Näkösuojat ja mainonta Pressupeite 3,5 m tai 20 m Näkösuoja rakennustyömaille tai yleisötapahtumiin Kiinnitysnippusiteillä 20 m pituinen pressupeite peittää myös kahden aitaelementin välisen tilan Saatavana myös palonkestävänä 50m rulla vihreänä tennis verkko Mainostaulu Sinkitty teräslevy mainostamiseen Kiinnitys liitoskiinnikkeillä 31

32 Mainoskyltit Niittimuttereilla asennetut alumiiniset mainoskyltit moniväriprinteillä Molemmin puolin printatut Fotorealistiset printit mahdollisia Toimitus 24 tunnin sisällä Pienet painosmäärät ja yksittäiset kyltit mahdollisia 32

33 Mainospressut Korkeatasoiset pressut moniväriprinteillä Toimitus 24 tunnin sisällä Myös pienet painosmäärät mahdollisia Maksimikoko 2,4m x 30m (peruskoko = 2m x 3,5m) Sisä- ja ulkokäyttöön, saatavilla myös tuulta läpäisevä malli 33

34 Kuljetusjärjestelmät TP25 / TP29 -kuljetuslava 25 tai 29 F elementin yksinkertainen varastointi Soveltuu vuokrattavaksi yleisötapahtumiin ja rakennustyömaille Kuljetus trukilla tai nosturilla Kannakkeet nosturille Varastointikiskot TP-kuljetuslavoille. -Varastotilaa voidaan säästää asettamalla kaksi kuljetuslavaa päällekkäin. 34

35 Logistiikka Siirtolavajärjestelmä TG30 30 F-sarjan elementin kuljetukseen ja varastointiin Kuljetus trukilla 35

36 Siirtolava KP30 (ja KP25) Uusi siirtolava aitaelementtien vuokrausta ja varastointia varten Sisältää 30 tai 25 F2-elementtiä ja tarvittavat jalustat Rakennettu vakaista neliöputkista, vahvistuksilla Voidaan nostaa trukilla neljältä puolelta Taittuvat päät mahdollistavat tehokkaan kuljetuksen Mahdollistavat elementtien nopean lastauksen ja purun 840 metriä rekalliseen, sisältäen painot 100 metrin asennus 8 minuutissa 2 henkilöllä 36

37 KP 30 and 25 Erillinen lokero kiinnitystarvikkeita varten Aidan putket menevät telineen putkien sisään, Joka mahdollistaa myös rikkinäisten aitojen Säilytyksen telineessä. Ensinmäinen ja viimeinen aita ovat alempana, painojen suojana 37

38 Uusi teline KP A 22 M 1 teline, 3:lle eri tuotteelle B-sarjan aidoille T2 liikenteen ohjaukseen 1 teline, 3:lle eri tuotteelle Välielementti Kolme eri kiinnityskohtaa, riippuen tuotteesta Nosto ja tuotteen kiinnitys- Kohdat samassa tasossa 38

39 Lisävarusteet: Tekniset tiedot accessoires sizes weight article-nr. Concrete base 62x22x13 cm 36, recycling base PE grey recycling base PVC, black 68x25x14 cm 26, plastic base red 66x25x13 cm 28, Sign footing 79x39x12 cm 28, pedastal 7, ground cone L= 60 cm 5, mobile plate 50 x 70 cm 12, ground plate 16 x 13 cm 2, standard connector 0, security connector 0, tool for security connector 0, Y - holder for wire L = 2 x 30 cm 0, holder for barbed wire L= 50 cm 0, anti-lift-device 0, ring 0, hinge gate 1, wheel 2, brace without accessories L=195 cm 5, brace spezial 195 x 119 x 5 cm 14, ground nail L= 60 cm 4, curtain 1,75 x 3,50m 0, curtain opaque, white, with logo 175 x 350 cm 0, curtain permeable to air, white, with logo 175 x 350 cm 0, additional label 10 x 30 cm 0, additional charge holohedral print additional charge picture quality curtain on roll 1,75 x 20m 1, publicity panel 1280 X 2000 mm 30, transport palet TP x 105 cm 100, combined palet KP x 114 cm 175, transport palet TP x 118 cm 110, combined palet KP x 114 cm 179, combined palet KP A x 98 cm 159, combined palet KP A 20 S 240 x 98 cm 161, combined palet KP x 98 cm 164, rail for TP 25 L=102 cm 10, rail for TP 29 L=118 cm 12,

40 Betoniaita New Jersey Kohteisiin, joissa turva-aidan vaatimustaso on korkea ja siltikin aitausaluetta on Pystyttävä tarvittaessa siirtämään Betafence New Jersey Tuotteeseen voidaan kiinnittää kaikki aidat joiden leveys on 3,5 M Paino : kg Helppo liittäminen vakiokiinnikkeellä 40

41 Siirrettävä liukuportti Automaattinen liukuportti rakennustyömaille Nopea ja helppo asentaa Tilauksesta turvakamera ja kohdevalo Sisältää kaikki turvavarusteet Pyydä yksityiskohtainen esite Moottori Kaukosäädin 41
