1 PUMPUT flowrox.com Pumppausratkaisut Letkupumput Epäkeskoruuvipumput Smart Solutions TM -ratkaisut Varaosat ja palvelut Lisälaitteet 1

2 Pumppuratkaisut Tavoitteenamme on tehdä työstäsi helpompaa Toimitamme pumppausratkaisuja vaativimpiin olosuhteisiin. Olemme yli 40 vuoden kokemuksella virtauksensäätöalan asiantuntijoita. Pumppujemme ainutlaatuinen rakenne säästää energiaa ja vettä, mikä puolestaan parantaa prosessejanne ja alentaa kokonaiskustannuksia. 1977: Larox perustetaan 1993: Larox Flowsys Oy perustetaan 2002: Letkupumput lisätään tuotevalikoimaan 2008: Pumppupalveluliiketoiminnan yritysosto 2011 Nimen muutos 40 VUODEN KOKEMUS & ALAN ASIANTUNTEMUS Kaivos- ja metalliteollisuus Sementti- & rakennusteollisuus Energia- & ympäristöteollisuus Veden ja jäteveden käsittely Kemiallinen prosessiteollisuus Öljy- ja offshore-teollisuus Sellu- ja paperiteollisuus Elintarvike- ja lääketeollisuus 2008: Tarkkuusannostelupumput lisätään tuotevalikoimaan 2011: Epäkeskoruuvipumput lisätään tuotevalikoimaan 2015: Pulsaatiovaimentimet lisätään tuotevalikoimaan 2016: Smart Solutions TM lisätään tuotevalikoimaan 2017: Pumppausjärjestelmät lisätään tuotevalikoimaan YLI eri puolille maailmaa toimitettua tuotetta TARJOAMME OPTIMAALISEN RATKAISUN: Keskipakopumppu Flowrox-ratkaisu ETUSI Alhaiset kokonaiskustannukset Tehokkaampi prosessi Pienet käyttökustannukset Pitkät huoltovälit Vähemmän käyttökatkoksia Flowrox LPP-T-pumppu keskipakopumppuun verrattuna, kun kiintoaineita pumpataan jatkuvalla 65 tonnin tuntivauhdilla. 2 Teollisuuskäyttöön soveltuvat ratkaisut

3 Flowrox-pumppuvalikoima Peristalttiset letkupumput LPP-T siirtokäyttöön Tuotto: 2-0 m 3 /h Maksimipaine bar Kiintoainepitoisuus jopa 80% Maksimilämpötila 95 o C Maksimi partikkelikoko 25% DN:n mitasta Imunostokorkeus 0 8 m LPP-D annostelukäyttöön Tuotto: 0,1-2 m 3 /h Maksimipaine 16 bar Kiintoainepitoisuus jopa 80% Maksimilämpötila 95 o C Maksimi partikkelikoko 25 % DN:n mitasta Imunostokorkeus 0-8m LPP-M tarkkuusannosteluun Tuotto:0-0,6 m 3 /h Maksimipaine 8,6 bar Maksimilämpötila 45 o C Ei sovellu lietteille Imunostokorkeus 0 2 m Epäkeskoruuvipumput E-sarja Tuotto: m 3 /h Maksimipaine bar Maksimilämpötila 70 o C Homogeenisille väliaineille Esim. pastan pumppaukseen EL-sarja Tuotto: m 3 /h Maksimipaine 6 bar Maksimilämpötila 70 o C Homogeenisille väliaineille Esim. yhdyskuntalietteille D-sarja Tuotto: 0-0,75 m 3 /h Maksimipaine 12 bar Maksimilämpötila 70 o C Kemikaalien ja flokkulanttien annosteluun Smart Solutions TM -ratkaisut Älykkäät SLPP-pumput optimaaliseen lietteen siirtoon Mitta-anturien avulla kerätään tietoa prosessista Voidaan asentaa myös jälkikäteen kaikentyyppisiin ja -merkkisiin pumppuihin Mahdollistaa helpon raportoinnin ja tietojen analysoinnin, mikä tekee pumppausprosessista luotettavamman ja läpinäkyvämmän Pumppauksen optimointi ja ennakointi parantavat tuottavuutta Pumppupalvelut Kattavat pumpun asennus-, huolto- ja varaosapalvelut Pumppu- ja venttiilikartoitukset Varaosien ja komponenttien varastointipalvelut Varaosat ja komponentit alkuperäisiin sekä yhteensopiviin tuotteisiin Asennus-, käyttöönotto-, huolto- ja korjauspalvelut Tuotepäivitykset ja jälkiasennuspalvelut Analysointipalvelut, käyttöönotot ja koulutukset 3

4 Rikastushiekan käsittely & pumppaus Asiakas: LKAB, Ruotsi Tuotteet: LPP-T0-letkupumput Käyttökohde: Pastasakeuttimen alitteen pumppaus Edut: Luotettava. Letkupumppu kykenee käsittelemään karkeita ja kuluttavia väliaineita, joiden kiintoainepitoisuus on jopa 80 %. Turvallinen käyttää. Flowroxin letkupumput pastasakeuttimen alitepumppauksessa Flowrox-letkupumput valittiin projektiin aiempien kokemusten perusteella. Kuulimme Flowroxletkupumpuista ensimmäisen kerran Pastekonferenssissa Etelä-Afrikassa, jolloin kiinnostuimme tästä pumppausteknologiasta, kertoo Thord Wennberg, LKAB:n teknisestä prosessinkehityksestä. LKAB valitsi uuteen rikastushiekan käsittelylaitokseensa LPP-T0-letkupumput, joilla voidaan pumpata jopa 80-prosenttisia kiintoainepitoisia lietteitä. Meille on tärkeää, että nämä pumput soveltuvat pastan ja hyvin sakeiden lietteiden käsittelyyn, vaikka tällä hetkellä pumppaamme väliaineita, joiden kiintoainepitoisuus on vain %. Vedenkäsittelylaitoksissa on erittäin tärkeää, että voimme pumpata kiintoaineita tehokkaasti. Lietteen tulisi olla mahdollisimman sakeaa, jotta säästämme vettä, toteaa Åsa Partapuoli, LKAB:n vanhempi prosessi-insinööri. Pumpun täytyy olla luotettava Olemme nyt vuoden ajan käyttäneet sakeutuslaitoksessamme kolmea Flowrox-pumppua, ja ne ovat toimineet hyvin. Meille luotettavuus ja toimintakyky ovat pumpun tärkeimmät ominaisuudet. Muut ominaisuudet ovat toissijaisia, sillä jos pumppu ei ole luotettava, ei sen muistakaan ominaisuuksista ole hyötyä, toteaa Ronny Martinson LKAB:n huolto- ja käyttöosastolta. Pumpun letkun kestoksi arvioitiin alun perin kolme kuukautta. Jos nostamme virtauksen painetta ja lisäämme väliaineen sakeutta, letku luonnollisesti kuluu nopeammin, mikä puolestaan vaikuttaa sen käyttöikään, selittää Minroxin Björn Gardelin, Flowroxin edustaja Ruotsissa. Kokemuksemme mukaan letkupumput kestävät lietteen kiintoaineita muita pumppuja paremmin. Tämä on erittäin hyvä asia, sillä meidän täytyy toisinaan käsitellä suuriakin partikkeleita, toteaa Martinson. Flowrox-letkupumppujen tekniikka on edistyksellinen. Pumppua voidaan käyttää kuivana 24/7 ilman kuumenemista. Rullaava rakenne vähentää kitkaa, mikä puolestaan pidentää letkun käyttöikää ja alentaa energiankulutusta, Gardelin lisää. Tällä hetkellä vaihdamme letkun kestoarvion mukaisesti kolmen kuukauden välein, mutta tarkoituksenamme on pidentää käyttöikä kuuteen kuukauteen, Martinson kertoo. LKAB:n tavoitteena on kasvattaa tuotantoa viidellä prosentilla vuodessa 2021 vuoteen saakka. Tämä tarkoittaa kapasiteetin lisäämistä ja tehokkuuden parantamista myös jätteen ja rikastushiekan käsittelyssä. LKAB on tilannut projektia varten viidennen LPP-T-pumpun. Kyllä, olemme olleet tyytyväisiä Flowrox-pumppuihin, ja suosittelemme niitä käytettäväksi muissakin pastanpumppaussovelluksissa, toteaa Björn Henriksson, LKAB:n projektipäällikkö. 0 ASIAKKAAMME: LKAB LKAB Svappavaara on yksi Ruotsin vanhimmista pelletointilaitoksista, ja LKAB on maailman toiseksi suurin rautapellettien tuottaja. Vuonna 2016 laitoksessa tuotettiin 26,9 miljoonaa tonnia rautamalmituotteita, joten myös käsiteltävän rikastusjätteen määrä on huomattava. Vuosikymmenien ajan LKAB käytti rikastusjätteen poistossa jäteallasta, mutta vuonna 2012 yrityksessä päätettiin, että rikastusjätteet kerrostetaan Svappavaaran jätealuelle korkeammalla kiintoainepitoisuudella. 4

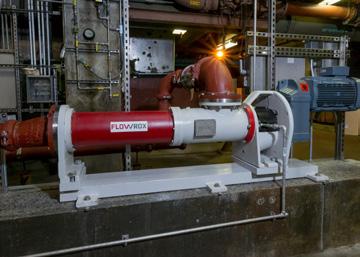

5 Flowrox-pumppujen referenssikohteet Asiakas: Terrafame, Suomi Tuotteet: Flowrox LPP-T65 -letkupumput Käyttökohde: Pesunesteen kiertopumput Edut: Suuri kapasiteetti Kyky siirtää erittäin kiintoainepitoista vettä Alhaisempi energiankulutus 0 Asiakas: Deer Island, USA Jätevedenkäsittelylaitos Tuotteet: Flowroxin EL-sarjan PC-pumppu Käyttökohde: Jätevesilietteen pumppaus Edut: Parempi pumppausteho Alhaisemmat huoltokustannukset 0 Asiakas: Surfactor, Suomi Tuotteet: Flowrox LPP-D-pumput Käyttökohde: Liimansyöttö, värin annostelu Edut: Tarkka annostelu Pitkät huoltovälit Alhaiset huoltokustannukset 0 5

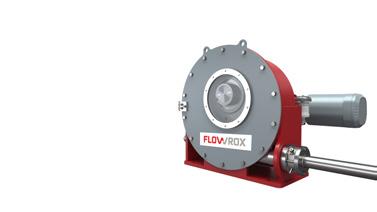

6 Letkupumput Flowroxin letkupumput on suunniteltu erityisesti raskaaseen teollisuuskäyttöön. Ne soveltuvat hyvin kiintoainepitoisten lietteiden sekä muiden kuluttavien, syövyttävien, jähmeiden ja kiteytyvien väliaineiden pumppaukseen ja annosteluun. Edistyksellinen toimintaperiaate Flowrox-letkupumppujen toiminta perustuu peristalttiseen efektiin. Roottori puristaa pumpun pesässä olevan letkun tiiviisti kiinni ja työntää letkussa olevaa väliainetta edellään kulkiessaan eteenpäin letkua pitkin. Puristuksen jälkeen letku palautuu alkuperäiseen pyöreään muotoonsa ja muodostaa alipaineen pumpun imupuolelle. Siten letku täyttyy pumpattavasta väliaineesta myös imukorkeutta vaativissa käyttökohteissa. Roottori puristaa letkua jatkuvasti, eikä pumpun läpi tapahdu takaisivirtausta ei edes silloin, kun pumppu on pois päältä. Teknisten ominaisuuksiensa ansiosta Flowroxletkupumput tuottavat tarkka virtauksen kierrosta kohden. Letkupumppujen edistyksellinen tekniikka vähentää kitkaa, mikä pidentää letkun käyttöikää ja alentaa energiankulutusta. Energiatehokkuus, letkun pitkä käyttöikä ja alhaiset huoltokustannukset aikaansaavat merkittäviä säästöjä. Flowrox-pumppujen letkujen kestoikä onkin yleensä yli neljä kertaa pidempi kuin tavanomaisten letkupumppujen. Tekniset ominaisuudet Vain letku on kosketuksessa pumpattavaan väliaineeseen Syrjäytyspumppu, ei takaisinvirtausta Vain yksi rullaava letkunpuristus kierrosta kohden vähentää kitkaa merkittävästi Vähäinen voitelutarve, vain 20 % tavanomaisten letkupumppujen tarpeesta Ei ylikuumenemista suurillakaan jatkuvilla virtausnopeuksilla Kestää kuivakäynnin Imee täyden vakuumin Uraauurtava pumpputeknologia: Näin hommat rullaavat meillä! Flowroxin LPP-T-pumpuissa on patentoidut letkun säätömekanismi ja kiinnitys, luotettavat letkun laipan ja putkilinjan liitännät sekä letkurikkoanturi. Säätömekanismi tunnistaa letkun kulumisen puristusta säädettäessä. Näin voidaan maksimoida letkun käyttöikä ja minimoida ylipuristumisen riski. Mekanismin ansiosta puristusvoimaa ei tarvitse säätää erikseen säätöpaloilla. LPP-T0 on yksi maailman suurimmista letkupumpuista, ja sen jatkuvan virtauksen maksimituotto on 0 m 3 /h. Lue koodi älylaitteella ja katso pumppuanimaatio. 6

7 Pumpun valintaopas Tyyppi Koko (DN) Moottori Paineluokka Laippaporaus Rungon materiaali Invertteri Lisävarusteet LPP-T = siirto LPP-D = annostelu SLPP-T = älykkäät siirtopumput SLPP-D = älykäs annostelu 15-0 GM = vaihdemoottori GU = vaihdeyksikkö BS = ilman käyttölaitetta 7,5 = 7,5 bar = bar 16 = 16 bar 1 = - 2 = DIN PN 6 = ANSI = BS TAULUKKO D 9A = AS TAULUKKO D R1/2 = ulkokierre R3/4 = ulkokierre R1 = ulkokierre 0 = GRS/Fe 3 = alumiini N = ei ole II = kytkentä johdolla, IP55 D = letkurikkoanturi R = kierroslukuanturi F = koneellinen jäähdytys T = painelähetin näytöllä X = erikoisvalmisteinen Esimerkki: LPP-T65GM-2-0-N-D Tyyppi Rungon koko Malli Moottorin maksimikäyntinopeus Verkkojohdon pistoketyyppi Lisävarusteet LPP-M2= annostelu LPP-M3= annostelu 2 = letkukoko 1,9 9,5 mm 3 = letkukoko 6,4 19,1 mm S = älykäs malli (Smart) 2 = 125 RPM 6 = 250 V AC, NEMA 7/VII (Europe) FVS = virtausanturi X = muut lisävarusteet Esimerkki: LPP-M3-S-2 6 ISO 9001:2008 -laatusertifikaatti kattaa kaikki LPP-T- ja LPP-pumppujen ja niiden letkujen suunnittelu- ja valmistusvaiheet. Niillä on myös ATEX-hyväksyntä. 7

8 Pumppuvalikoimamme Siirtoon, annosteluun ja tarkkuusannosteluun Flowroxin letkupumput ovat alan edelläkävijöitä. Nämä raskaaseen teollisuuskäyttöön suunnitellut pumput soveltuvat erityisesti erilaisten lietteiden pumppaukseen sekä monien kuluttavien, syövyttävien, viskoottisten ja kiteytyvien materiaalien annosteluun. LPP-T pumput säästävät asiakkaiden rahaa, sillä ne ovat tehokkaita, niiden huoltovälit ovat pitkät ja huoltokustannukset alhaiset. Pumpuissa käytettävät letkut valmistetaan elastomeereistä tai muista laatumateriaaleista ja ne sopivat erittäin hyvin monien väliaineiden pumppaamiseen. Ominaisuuksista etuihin 3-5 kertaa pidempi letkun kestoikä Pienemmät huoltokustannukset Vähemmän kitkaa 75% vähemmän glyseriiniä Rullaava toimintaperiaate 40% energian säästö Pumppaa jopa 80% kiintoainepitoista lietettä Veden säästö Teknologiavertailu m 3 / h Jatkuva käyttö 24/7 Toisin kuin perinteisiä pumppuja, Flowroxpumppuja voidaan käyttää jatkuvalla enimmäispaineella ja -virtauksella. Pumppu toimii jopa 95 o C:n väliainelämpötilassa. Kuva: Flowrox-letkupumpputeknologia tavanomaiseen teknologiaan verrattuna. Virtaus 20 Flowrox LPP-T65 Tavanomainen pumppu 65 5 Paine Bar 8

9 Flowrox LPP-pumppujen tekniset tiedot Tekniset tiedot LPP-T25 LPP-T32 LPP-T40 LPP-T50 LPP-T65 LPP-T80 LPP-T0 Paino ~130 kg ~300 kg ~360 kg ~650 kg ~960 kg ~2450 kg ~4300 kg Virtaus/kierros 0,28 l 0,65 l 1,25 l 2,75 l 5,4 l 11,6 l 31,6 l Enimmäisvirtaus 2,2 m 3 /h 3,9 m 3 /h 8 m 3 /h 11,5 m 3 /h 20 m 3 /h 40 m 3 /h 0 m 3 /h Enimmäispaine bar bar bar bar bar 7,5 bar bar Voiteluainemäärä 0,8l 0,8 l 1 l 2,5 l 4 l 8 l 25 l Letkun halkaisija ja liitäntä 25 mm 32 mm 40 mm 50 mm 65 mm 80 mm 0 mm Moottoritehoalue 0,75-2,2 kw 0,75-4 kw 1,1-5,5 kw 1,5-9,2 kw 3-11,0 kw 9,2-22,0 kw kw Tekniset tiedot LPP-D15 LPP-D20 LPP-D25 Tekniset tiedot LPP-M Paino Virtaus/kierros Enimmäisvirtaus 47 kg 0,1 l 0,6 m 3 /h 47 kg 0,18 l 1,2 m 3 /h 60 kg 0,3 l 2,0 m 3 /h Paino/lähetyspaino Enimmäisvirtaus LPP-M2: 13,9/15 kg LPP-M3: 24,8/26,3 kg LPP-M2: 126 l/h LPP-M3: 600 l/h Enimmäispaine 7,5/16 bar 7,5/16 bar 7,5/16 bar Enimmäistyöpaine 8,6 bar Voiteluainemäärä 0,4/1 l 0,4/1 l 0,4/1 l Nesteen enimmäislämpötila 45 C Letkun halkaisija ja liitäntä Moottoritehoalue 15 mm 0,55-1,1 kw 20 mm 0,55-1,1 kw 25 mm 0,75-1,5 kw Kotelo Pistoketyyppi (käyttöjännitevaatimus V AC) Nema4x/IP V AC,CEE 7/VII (Eurooppa) 115 V, NEMA 5/15 (USA) 230 V, NEMA 6/15 (USA) 230 V, BS 1363 (UK) 240 V, AS 3112 (Australia, Uusi-Seelanti) Flowrox-pumput soveltuvat yhdessä Flowrox-venttiilien kanssa laajamittaisiin projekteihin. 9

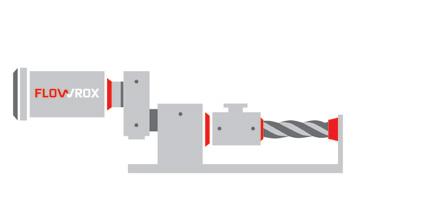

10 Epäkeskoruuvipumput Flowrox-epäkeskoruuvipumput (PC-pumput) soveltuvat ihanteellisesti vaativiin teollisiin lietteen ja pastan pumppauskohteisiin erityisesti silloin, kun väliaine on korkeaviskoottinen tai sekoittumisherkkä. Edistynyt spiraaliteknologia Epäkeskoruuvipumpun toiminta perustuu roottorin pyörintäliikkeeseen paikoillaan olevan staattorin sisällä. Roottorin ja staattorin väliin muodostuu kanavia, jotka siirtävät eteenpäin pumpattavaa väliainetta roottorin pyöriessä lähes pulsaatiovapaasti. Spiraalin staattorin ja elliptisen roottorin avulla Flowrox-epäkeskoruuvipumpulla voidaan pumpata yksiportaisena jopa bar painetta. Muut edut: Yli 30 % suurempi pumppauskapasiteetti perinteiseen samalla kierrosnopeudella toimivaan PC-pumppuun verrattuna. Kuluttaa perinteiseen malliin verrattuna jopa 15 % vähemmän energiaa. Vähäinen huoltotarve -> pisin mahdollinen käyttöaika. Tekniset ominaisuudet Elliptinen roottori ja staattori, jossa seinämän paksuus on tasainen Enemmän painetta pienemmällä puristuksella Suurempi virtaus kierrosta kohden Pitkä roottorin/staattorin käyttöikä Vähemmän takaisinvirtausta Flowrox PC -pumpun kehittyneen teknologian ja suunnittelun vuoksi säästät merkittävästi pumppauskustannuksissa. Ominaisuuksista etuihin

11 Tekniset tiedot Tekniset tiedot E2/ E4/ E/ E20/ E35/ E70/ E150/ E250/ Paino (kg) Enimmäisvirtaus (m 3 /h) Enimmäispaine (bar) Laippakytkentä (DN) Moottoriteho (kw) 1, , Tekniset tiedot EL50/6 EL0/6 EL200/6 EL330/6 Paino (kg) Enimmäisvirtaus (m 3 /h) Enimmäispaine (bar) Laippakytkentä (DN) Moottoriteho (kw) Tekniset tiedot D004/12 D0/12 D025/12 D075/12 Paino (kg) Enimmäisvirtaus (m 3 /h) 0,04 0,1 0,25 0,75 Enimmäispaine (bar) Laippakytkentä (DN) RI RI RI RI Moottoriteho (kw) 0,37 0,37 0,55 1,1 Flowrox-teknologiavertailu Litraa / min E 4/ Suorituskykykäyrä Kun Flowrox PC-pumpun suorituskykyä verrataan perinteiseen PC-pumppuun, Flowroxin 2-päisellä elliptisellä roottorilla saavutetaan sama virtausnopeus alemmilla kierroksilla kuin perinteisellä 1-päisellä roottorilla. Virtausnopeus Flowrox PC-pumppu Tavanomainen PC-pumppu Kuva: Flowrox-spiraaliteknologia perinteiseen teknologiaan verrattuna. Sama tuotto saavutetaan pienemmillä kierroksilla. Pyörimisnopeus RPM 11

12 Smart Solutions -ratkaisut Paranna tehokkuutta älykkäillä Smart Solutions -ratkaisuillamme. Smartominaisuudet voidaan lisätä uusiin ja jo aiemmin prosessiin asennettuihin tuotteisiin. Pumpuilta kerättävien tietojen avulla voidaan muodostaa reaaliaikainen tilannekuva prosessista, mikä parantaa tuotannon luotettavuutta ja kustannustehokkuuttta. Tällöin tuotto pystytään maksimoimaan ja suunnittelemattomat käyttökatkokset minimoimaan. Smart LPP-pumput (SLPP) Flowroxin SLPP-sarjan pumput tuottavat online-tietoa pumppausprosessista, pumpun suorituskyvystä ja pumppausjärjestelmän kunnosta. SLPP-pumput on varustettu kattavalla anturoinnilla sekä moottoridiagnostiikan mahdollistavalla taajuusmuuttajalla. Nämä mahdollistavat pumpun jatkuvan seurannan sekä huoltotarpeen havaitsemisen ajoissa. Flowroxin SLPP-sarja yhdessä teollista Internetiä (IIoT) hyödyntävän Malibu TM -käyttöliittymän kanssa mahdollistaa prosessin seurannan, edistyneen raportoinnin ja datan analysoinnin. Malibu TM -käyttöliittymää voidaan käyttää kaikilla laitteilla, joissa on internetselain. Tekniset ominaisuudet Visuaalinen Malibu TM -käyttöliittymä prosessin reaaliaikaiseen seurantaan Huoltohälytykset mm. letkurikkoanturilta Värähtely- ja lämpötila-anturit kunnon seurantaan Pumpun tulo- ja lähtöpaineen mittaus Väliaineen lämpötilan mittaus Yhteystapoina 4G/3G, WLAN tai LAN Ominaisuuksista etuihin Reaaliaikainen pumpun toiminnan seuraaminen Auttaa havaitsemaan häiriöt ennakkoon ja mahdollistaa tuotannon optimoinnin Automaattiset huoltohälytykset Alentavat huollosta ja odottamattomista käyttökatkoksista aiheutuvia kuluja. Edistykselliset analysointi- ja raportointityökalut Tietojen vertailu ja analysointi. Mahdollistavat pumpun pitkän aikavälin suorituskyvyn arvioimisen tarkkojen pumppaustietojen avulla. Helppo internetpohjainen käyttöliittymä Käytettävissä sijainnista riippumatta Teollista internetiä hyödyntävää Malibu TM -käyttöliittymää on helppo käyttää. 12

13 13 Flowrox Smart LPP-pumput: SLPP-sarjan pumput tuottavat reaaliaikaista tietoa pumppausprosessista, pumpun suorituskyvystä ja pumppausjärjestelmän kunnosta. SLPP yhdessä Malibu TM -käyttöjärjestelmän kanssa mahdollistaa edistyneen raportoinnin ja tiedon analysoinnin, mikä tekee prosessistasi luotettavamman ja läpinäkyvämmän.

14 Pulsaatiovaimentimet Valikoimiimme kuuluu myös lisälaitteita, jotka on suunniteltu tukemaan optimaalista virtausta. Tehosta prosessiasi Flowrox Expulse TM -pulsaatiovaimentimella. Flowrox Expulse TM Syrjäytyspumput tuottavat tavallisesti pulsaatiota. Flowrox Expulse TM on joustava linjaan kytkettävä pulsaatiovaimennin, joka alentaa melutasoa ja tasoittaa painepiikkejä ja epätasaista virtausta. Vaimentimen toiminta perustuu joustavan sisäletkun ja vahvistetun ulkoletkun väliseen paineilmaan. Vaimentaa jopa 90 % pulsaatiosta Säästää jopa % pumppausenergiaa Vähentää putkilinjaan kohdistuvia iskuja, jolloin pumpun laakerit ja vaihdelaatikko kestävät pidempään Kaikki samassa: joustava putkilinjaliitäntä ja vaimennin Flowrox Expulse TM voidaan asentaa kaikenmerkkisiin syrjäytyspumppuihin Ei rikkoutuvia kalvoja Flowrox Expulse TM puhdistuu automaattisesti siihen ei kerry sakkaa eikä partikkeleita. Tekniset tiedot Koko Letkumateriaali Kastuvat osat Enimmäispaine Enimmäislämpötila Täyteaine Standardiliitäntä Lisävaruste DN32-DN0/1 ¼ -4 NR (standardi) AISI316 & NR bar + 75 C Öljysuodatettu paineilma Putkikierre Putkilaipat Ominaisuuksista etuihin Alentaa melutasoa hiljentää pumpun pulsaatiosta syntyvät häiritsevät äänet Säästää energiaa vaimentaa jopa 90 % pulsaatiosta ja säästää energiaa jopa % varaamalla sitä väliaikaisesti joustavaan sisäletkuun ja täyteainekaasuun. Suojaa pumpun laakereita ja vaihdelaatikkoa Vähentää putkilinjaan ja pumppuun kohdistuvia iskuja Yksinkertainen ja joustava Helppo ja nopea huoltaa sekä asentaa kaikentyyppisiin syrjäytyspumppuihin Flowrox Expulse TM tasaa LPP-T80-pumpun virtauksen suodatinsyöttösovelluksessa. 14

15 Varaosat ja palvelut Flowrox on jo vuosikymmenien ajan kehittänyt innovatiivisia virtauksensäätöratkaisuja ja elastomeeriteknologiaa. Flowroxin laajan valikoimaan kuuluu erinomaisia elastomeerituotteita monenlaisille materiaaleille ja monenlaisiin prosessiolosuhteisiin. Letkun oikeanlainen mekaaninen rakenne ja materiaalivalinta ovat erittäin tärkeitä letkun käyttöiän optimoimisen kannalta. Optimaaliset pumppuletkut kaikille materiaaleille Letkumme on valmistettu korkealaatuisista materiaaleista, kuten kemikaaleja kestävästä eteenipropeenikumista (EPDM) ja öljyä ja rasvoja kestävästä nitriilikumista (NBR), josta on saatavana myös elintarvikekumiversio (NBRF). Lisäksi saatavana on erittäin kulutuksenkestävästä luonnonkumista (NR) valmistettuja letkuja, jotka sopivat erityisen vaativiin käyttökohteisiin. Parhaiden mekaanisten ominaisuuksien takaamiseksi letkun pintakerros on aina luonnonkumia. LPP-M-letkumateriaalivaihtoehdot ovat Norprene, Norprene Chemical, Flexaprene ja Tygothane. Lisävarusteet Kierroslukuanturi ja painemittari Letkurikkoanturi Kierroslukuanturi laskee pumpun kierrokset. Painemittarilla voidaan havaita putkiston ylipaine. Ohjausjärjestelmään kytketty letkurikkoanturi hälyttää ja pysäyttää pumpun automaattisesti, mikäli letku vuotaa pumpun pesään. Palvelut Tarjoamme tukea, varaosia sekä palveluita nopeasti, ja autamme näin minimoimaan pumppujenne seisokkiaikaa. Valmistamme ja toimitamme alkuperäisvaraosia ja -komponentteja kaikkiin Flowrox-tuotteisiin (letkupumppuihin, PC-pumppuihin ja venttiileihin) sekä alkuperäisiä ja yhteensopivia varaosia muunmerkkisiin tuotteisiin. Valmistamme ja toimitamme 20 vuoden kokemuksella yhteensopivat staattorit, roottorit, käyttöakselit, kytkintangot, nivelosasarjat, laakeroinnin korjaussarjat ja tiivisteet yleisimmille PC-pumpuille, kuten Allweiler-, Seepex-, Netzsch-, Mono-, PCM- ja Bornemann-pumpuille. Varaosat ja palvelut sujuvasti samasta paikasta Kustannussäästöjä huoltovälin optimoinnin ja laitteiden vähentyneiden käyttökatkojen avulla Pidemmät laitteiden käyttöiät 15

16 Näin hommat rullaavat meillä! Skannaa tämä QR-koodi, ja näe Flowrox-letkupumput toiminnassa. Edistyksellistä pumppausta! Skannaa tämä QR-koodi, ja näe Flowrox-epäkeskoruuvipumput toiminnassa. Heittäydy fiksuksi! Skannaa tämä QR-koodi, ja opit lisää Flowrox Smart Solutions TM -ratkaisuista. K atso M alib u-a ni m a atio TIETOA MEISTÄ: Meidät tunnetaan luotettavana teollisuusratkaisujen toimittajana, joka tarjoaa tuotteet vaativiinkin prosessiolosuhteisiin. Yli 40 vuoden kokemuksemme virtauksensäätö- ja elastomeeriteknologian alalta on ehdoton kilpailuvalttimme. Aiemmin meidät on tunnettu nimillä Larox ja Larox Flowsys, ja historiamme on tehnyt meistä sen yrityksen, joka olemme nyt: kärkinimi raskaan teollisuuden venttiilien, pumppujen ja järjestelmien saralla. Tiedämme, että kaikki prosessit ovat erilaisia, asiakkaat yksilöitä ja prosessiolosuhteet vaihtelevia. Vastaamme tähän haasteeseen mielellämme. Toimimme kuudessa maanosassa ja tuemme asiakkaitamme yli 200 edustajaverkoston välityksellä. Ota yhteyttä paikalliseen Flowrox-edustajaasi Flowrox Oy PL 338, 531 Lappeenranta Puh info@flowrox.com 01/18 FI 16
