1 T U OT E VA L I KO I M A

2 Sisältö Yritys Esittely 4 LED-työvalot vaativaan käyttöön Nordic GEMINI LED N47XX 18 Nordic CENTAURUS LED N46XX 20 Nordic SCORPIUS LED N44XX 22 Nordic ANTARES LED N33XX 26 Nordic VIRGO LED N31XX 28 Nordic SPICA LED N24XX 30 Nordic CANIS LED N20XX 32 Nordic CAPELLA LED N10 34 Nordic TAURUS LED N72XX 36 Nordic DORADO LED N70 38 KL-sarjan LED-työvalot Nordic KL10XX LED 40 Nordic KL11XX LED 42 HID (Xenon) lisävalot Nordic N2400 HID Eliminator 44 Nordic N1300 HID Explorer 46 HID (Xenon) -työvalot vaativaan käyttöön Nordic N400 HID 48 Nordic N200 HID 50 Nordic N45 HID 52 Ajovalot Nordic SCULPTOR LED N60XX 54 Nordic N500 Series 56

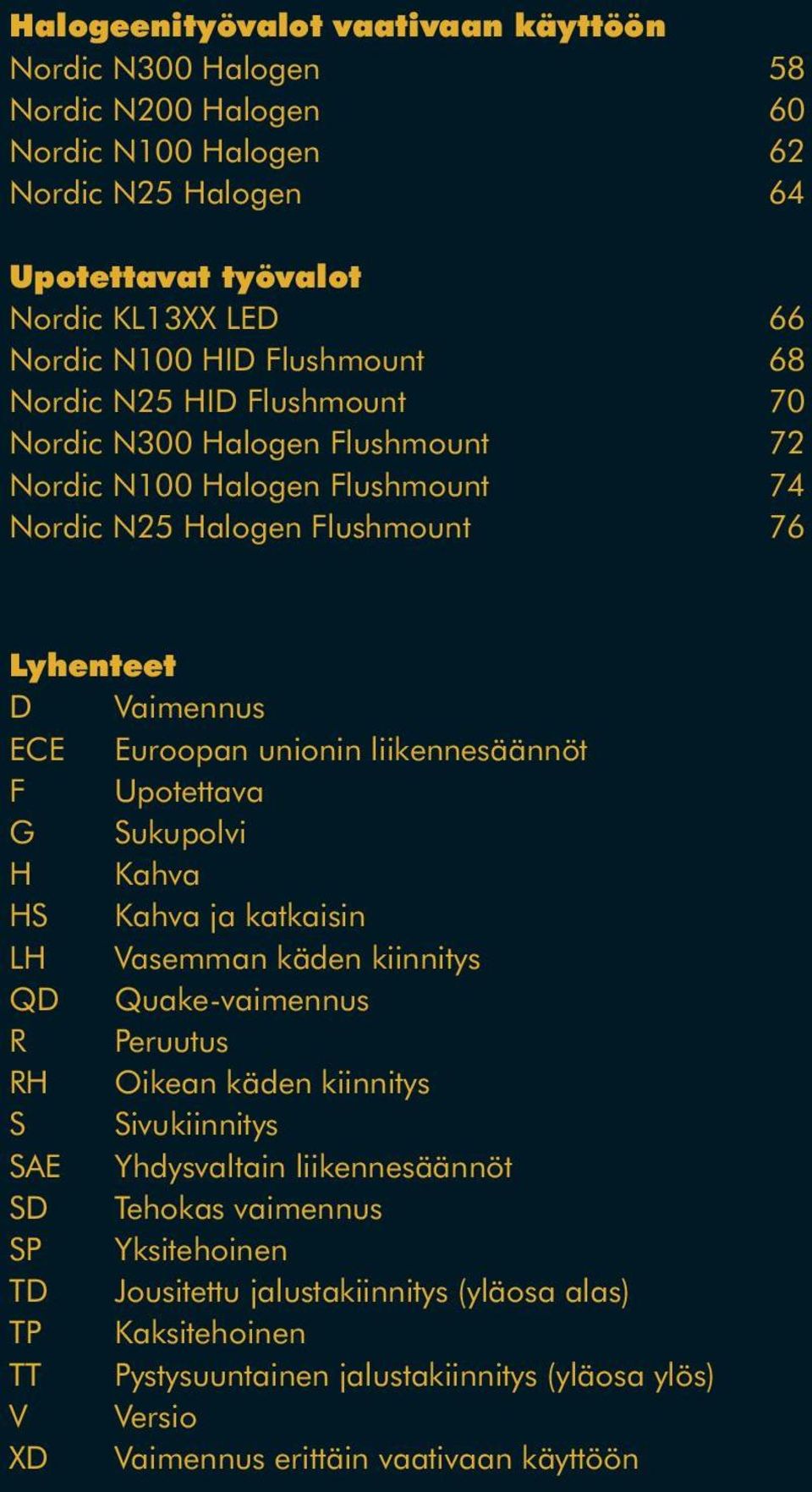

3 Halogeenityövalot vaativaan käyttöön Nordic N300 Halogen 58 Nordic N200 Halogen 60 Nordic N100 Halogen 62 Nordic N25 Halogen 64 Upotettavat työvalot Nordic KL13XX LED 66 Nordic N100 HID Flushmount 68 Nordic N25 HID Flushmount 70 Nordic N300 Halogen Flushmount 72 Nordic N100 Halogen Flushmount 74 Nordic N25 Halogen Flushmount 76 Lyhenteet D Vaimennus ECE Euroopan unionin liikennesäännöt F Upotettava G Sukupolvi H Kahva HS Kahva ja katkaisin LH Vasemman käden kiinnitys QD Quake-vaimennus R Peruutus RH Oikean käden kiinnitys S Sivukiinnitys SAE Yhdysvaltain liikennesäännöt SD Tehokas vaimennus SP Yksitehoinen TD Jousitettu jalustakiinnitys (yläosa alas) TP Kaksitehoinen TT Pystysuuntainen jalustakiinnitys (yläosa ylös) V Versio XD Vaimennus erittäin vaativaan käyttöön

4 Tehokas kone vaatii tehokkaat valot. Nordic Lights -tuotteiden menestys perustuu niiden kestävyyteen. Tämä on asiakkaillemme tärkein kriteeri. Näin on syntynyt myös tunnuslauseemme: Lights for Heavy Duty. Kaikki tuotteemme läpäisevät laajat testitoimenpiteet ennen niiden vapauttamista markkinoille. Tuotteissamme käytetään patentoituja vaimennusratkaisujamme. Nordic Lights -työvaloja käytetään hankalimmissa ja vaativimmissa työympäristöissä ympäri maailmaa. Valojen laadukkaan optiikan tarjoama näkyvyys tukee koneitasi pitäen yllä erinomaista työtehoa pimeiden työtuntien aikana, kun taas valot itse vaativat vain hyvin vähän huoltoa. Nordic Lights -tuotteita käyttämällä voidaan varmistaa, että pimeys, tärinä, iskut, pöly ja kosteus eivät vaikuta näkyvyyteen, kun työtulokset ja turvallisuus riippuvat tehokkaasta valaistuksesta. Nordic Lights pyrkii tarjoamaan kullekin asiakkaalle oikean ratkaisun. Tämän seurauksena suuri osa valmistamistamme tuotteista tehdään mittatilaustyönä. Valon optimoimiseksi erilaisiin sovelluksiin ja erityisiin olosuhteisiin voidaan soveltaa erilaisten valokuvioiden, kiinnitinten, tärinänvaimenninten ja johtoliitäntöjen yhdistelmiä. Nordic Lights on Suomessa toimiva yritys, joka valmistaa sekä innovatiivisia Xenon-ajovaloja että LED -, HID - (Xenon) ja halogeenityövaloja vaativaan maantie- ja maastoalan käyttöön. Olemme vaativaan käyttöön tarkoitettujen varusteiden valaistusteknologian toimittajina edelleen alan uranuurtajia. 4 Tuotteitamme käytetään kaivos-, rakennus-, metsätalous-, maanviljely-, kuormaus- sekä trukki-, perävaunu- että pelastusalan koneissa ja ajoneuvoissa. Toimitamme valaistusratkaisuja monille maailman johtaville raskaaseen käyttöön tarkoitettujen koneiden valmistajille. Parannamme suorituskykyämme jatkuvasti vähentäen samaan aikaan toimintojemme ja tuotteidemme ympäristövaikutukset minimiin. Käytämme Six Sigma -menetelmiä, joilla on ISO ja ISO standardien mukainen sertifiointi.

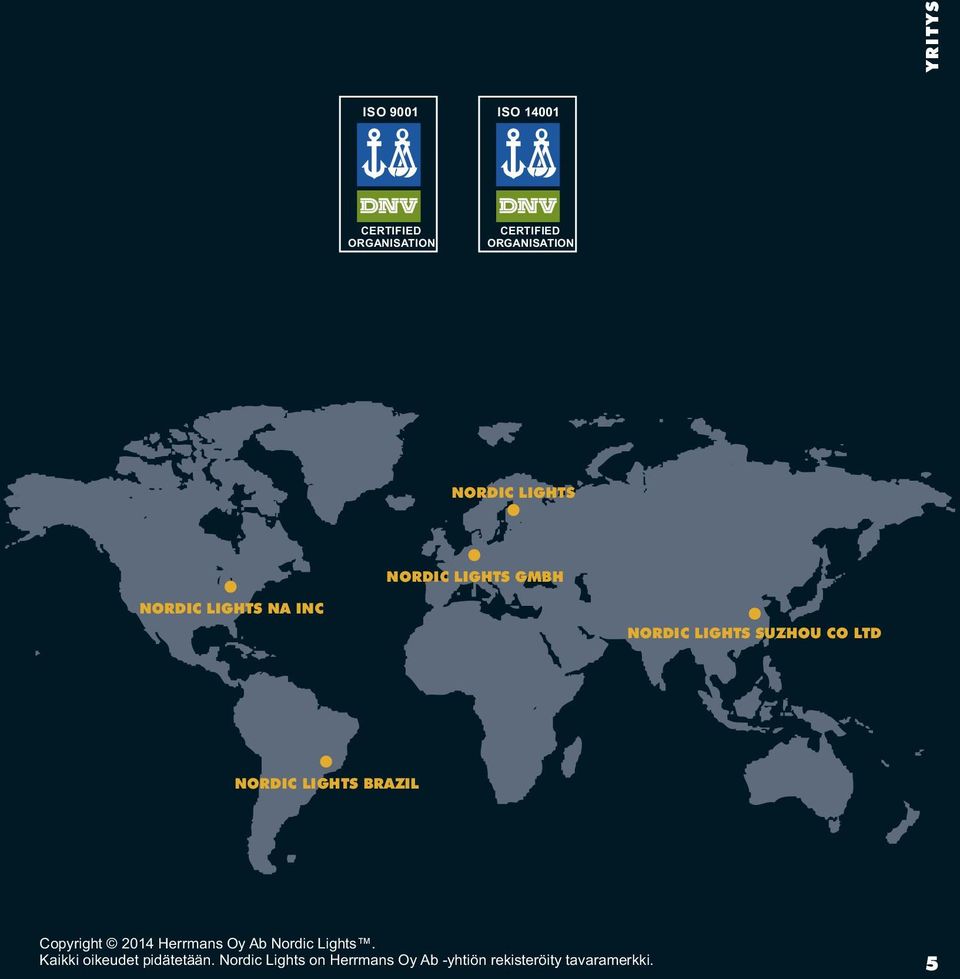

5 YRITYS ISO 9001 ISO CERTIFIED ORGANISATION CERTIFIED ORGANISATION NORDIC LIGHTS NORDIC LIGHTS GMBH NORDIC LIGHTS NA INC NORDIC LIGHTS SUZHOU CO LTD NORDIC LIGHTS BRAZIL Copyright 2014 Herrmans Oy Ab Nordic Lights. Kaikki oikeudet pidätetään. Nordic Lights on Herrmans Oy Ab -yhtiön rekisteröity tavaramerkki. 5

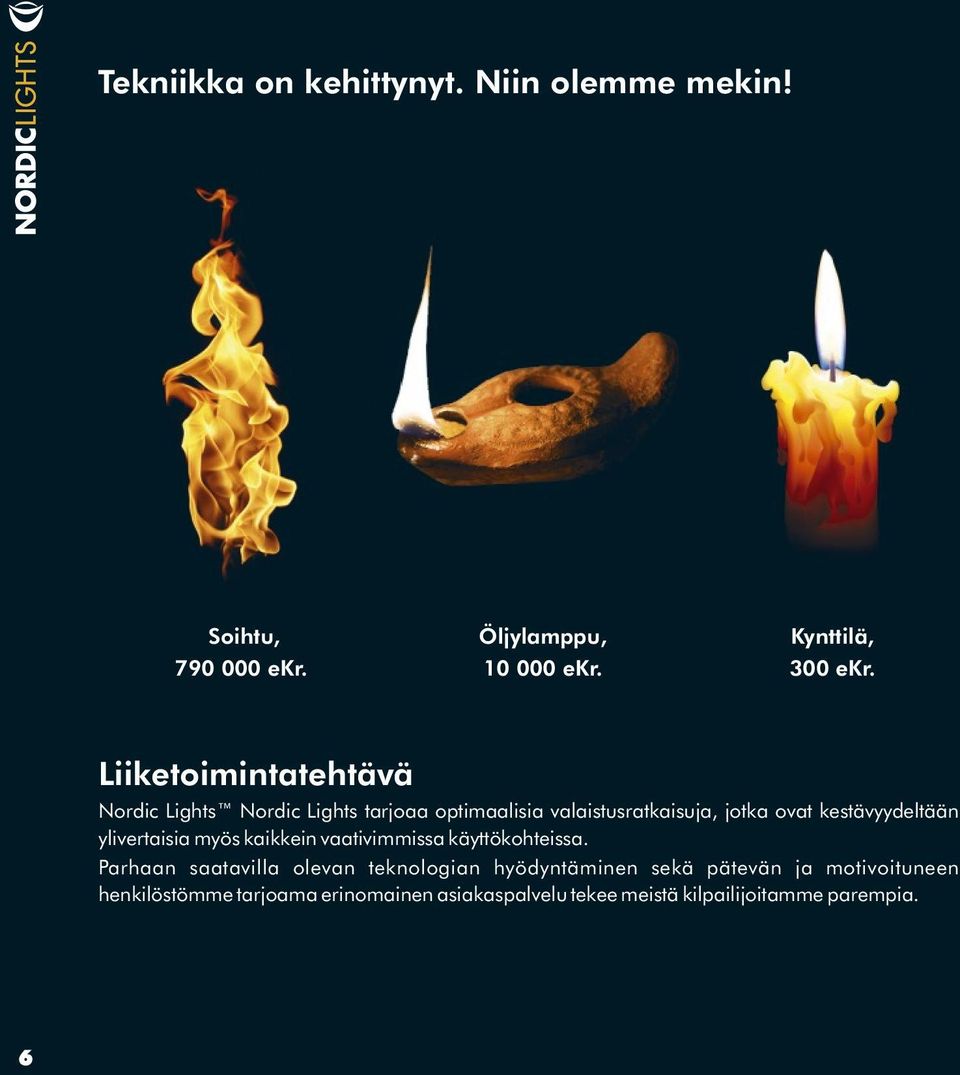

6 Tekniikka on kehittynyt. Niin olemme mekin! Soihtu, ekr. Öljylamppu, ekr. Kynttilä, 300 ekr. Liiketoimintatehtävä Nordic Lights Nordic Lights tarjoaa optimaalisia valaistusratkaisuja, jotka ovat kestävyydeltään ylivertaisia myös kaikkein vaativimmissa käyttökohteissa. Parhaan saatavilla olevan teknologian hyödyntäminen sekä pätevän ja motivoituneen henkilöstömme tarjoama erinomainen asiakaspalvelu tekee meistä kilpailijoitamme parempia. 6

7 YRITYS Hehkulamppu, 1879 jkr. Halogeenilamppu, 1964 jkr. HID, 1991 jkr. Voimakas LED-valo, 1996 jkr. 7

8 Korkea laatu - ei mikä tahansa valo Kun valitset Nordic Lights -tuotteen, et valitse mitä tahansa valoa. Valitset VAATIVAAN KÄYTTÖÖN TARKOITETUN valaistusratkaisun. Kaikille Nordic Lights -malleille tehdään laajoja testejä ennen niiden hyväksymistä. Tämä on yksi keskeisistä syistä siihen, miksi Nordic Lights -työvaloja käytetään ympäri maailmaa. Tärinä ja iskut Valot sijoitetaan voimakasta tärinää kohdistaen kaikille kolmelle pystyakselille niin, että ne ovat KULLAKIN AKSELILLA vähintään kolme tuntia. Sen jälkeen valoihin kohdistetaan jopa 60 G:n iskuja. Näissä testeissä simuloidaan erilaista tärinää, jolle valot altistuvat, kun ne on kiinnitetty toiminnassa olevaan laitteistoon, mukaan lukien putoavien esineiden ja törmäysten aiheuttamat vaikeat työskentelyolosuhteet työalueella. Pöly ja kosteus Valo sijoitetaan suljettuun kammioon ja kammioon puhalletaan vapaasti liikkuvaa pölyä, jonka annetaan kiertää useita tunteja pölytiivistyksen testaamiseksi. Kosteutta voidaan testata monilla menetelmillä. Valo voidaan esimerkiksi pudottaa useiksi tunneiksi vesilammikkoon. Sen jälkeen valo kytketään päälle, ja se on toiminnassa, kunnes se kuumenee samoin kuin todellisessa tilanteessa, jolloin se joutuu kylmään ajojäätä sisältävään vesisuihkuun. Lisäksi valoa pyöritetään ympäri, kun siihen kohdistetaan korkeapainevesisuihku. Valo altistuu jatkuville veden paineen ja lämpötilan muutoksille. Valoille suoritetaan erilaisten IP-testien (virallisilla IP-luokilla ilmoitetaan, miten hyvin tuote on suojattu lian ja veden kaltaisilta aineilta) lisäksi myös suolasuihkutesti. Suolasuihkutestin aikana valo sijoitetaan kätkettyyn kammioon ja sen pinnalle suihkutetaan jatkuvasti suolaa yli 240 TUNNIN ajan. Näillä testeillä tarkistetaan, että sade, vesiroiskeet, korkeapaineella tehtävä puhdistus tai vieraat aineet (esim. pöly) eivät läpäise valon pintaa. 8

9 Kuuma ja kylmä Yllä mainittujen vesitestien lämpötilamuutosten lisäksi valot altistetaan myös täydellisille toistuville termisille jaksoille. Valo kääntyy suljetussa ympäristössä, jossa lämpötila kohoaa voimakkaista pakkaslukemista erittäin kuumaksi, ennen kuin sitä lasketaan jälleen voimakkaisiin pakkaslukemiin jne. Riippumatta siitä, onko työ tehtävä trooppisissa vai arktisissa olosuhteissa, olemme aina pohtineet asian loppuun sinun kannaltasi! YRITYS Sähkömagneettinen yhteensopivuus Nordic Lights -tuotteille suoritetaan laajoja sähkömagneettista yhteensopivuutta koskevia testejä. Työympäristö asettaa vaatimukset sille, miten paljon häiriöitä valo voi aiheuttaa ja miten hyvin valon on siedettävä ulkopuolisia häiriöitä. Syntyvien radiotaajuushäiriöiden laajuutta testataan suljetuissa laboratorioissa: ilman läpi säteilevät päästöt mitataan antenneilla ja johtojen välityksellä syntyvät päästöt mitataan EMIradiovastaanottimilla. Valon sietokykyä testataan laboratorioissa useilla eri tasoilla. Radiotaajuusimmuniteettia testataan lähettämällä kalibroituja taajuuksia antennin kautta valoa kohti ja sijoittamalla valo liuskajohtokaapeleiden väliin. Kun valoon yhdistetään generaattori, valo altistuu voimakkaille tai pitkäaikaisille jännitehuipuille ja -kuopille. Lisäksi valoa ammutaan sähköstaattisilla purkauksilla joko suoraan tai ilman välityksellä. Tämän tarkoituksena on varmistaa, että jännitteenvaihtelut eivät riko valoa. Näillä testeillä tarkistetaan, onko lampun elektroniikka yhteensopivaa työalueen muiden välineiden kanssa. Valonlähteen vertailu Värin lämpötila Kelvin-asteina Sealed beam Halogen Nordic HID Daylight Nordic LED* K ,000 * Keskimääräinen mittaus, LED-valot vaihtelevat Kelvin-asteen välillä 9

10 LED-teknologia LED (Light Emitting Diode l. valoa säteilevä diodi) on puolijohdelaite, joka säteilee fotoneja, kun diodin p-n-liitoksen virta on päästösuuntainen. Käyttöikä - jopa työtuntia on huomattavasti kaikentyyppisiä hehkulamppuja pidempi. LED-valoja ei tarvitse huoltaa, ja ne kuluttavat vähän virtaa. Myös koko on eduksi, sillä LED-diodit ovat erittäin pieniä, ja säteilevän valon suuntaa on helpompi ohjata. Suuritehoisten LED-valojen säteilemän valon värilämpötila on valotehon maksimoimiseksi viileä ja sinivalkoinen. LED-teknologia soveltuu erinomaisesti vaativaan työhön tarkoitetuille Nordic Lights -työvaloille, koska se kestää hyvin iskuja ja tärinää. Xenon - HID-teknologia HID (suurpainepurkaus), joka tunnetaan yleisesti kaasupurkauksena (kutsutaan usein kemiallisen alkuaineen mukaan Xenoniksi), tarjoaa useita teknisiä etuja perinteisiin halogeenivaloihin verrattuna etenkin korkeamman värilämpötilan, vähemmän lämpöä ja huomattavasti pidemmän käyttöiän (keskimäärin 10 kertaa vakiohalogeenilamppua pidempi). Valoa tuottaa kaksi pieneen kaasun täyttämään kvartsiputkeen lähekkäin sijoitettua elektrodia. HID-valo on huomattavasti halogeenivaloa kirkkaampi ja voimakkaampi - toisin sanoen kaksi kertaa 70 W:n halogeenilamppua voimakkaampi puolta pienemmällä virrankulutuksella. Lisäksi säteilevä valo muistuttaa hyvin paljon päivänvaloa. 10 Halogeeniteknologia HALOGEENI- eli hehkulamppu (lämpöä tuottava) valo toimii viemällä sähkövirran volframilangan läpi saaden sen hehkumaan. Jopa 90 % syöttötehosta tuhlataan lämpönä. Nordic Lights -halogeenityövaloissa käytetään vain korkealaatuisia vaativaan käyttöön tarkoitettuja lamppuja, joita toimittaa yksi maailman johtavista valmistajista. Vakiohalogeenilapun käyttöikä on noin 500 tuntia. Halogeeniteknologia tarjoaa huomattavasti edullisemman ratkaisun valaistustarpeisiisi. Nordic Lights -optiikan ja patentoitujen vaimennusratkaisujen ansiosta saat erittäin kestävän, helposti huollettavan valon, joka tarjoaa runsaasti valaistusta vastineeksi rahallesi.

11 YRITYS 4 Nordic Scorpius LED N4406 Flood - työvalolla varustettu pyöräkuormaaja 4 Nordic N45 HID Flood -työvalolla varustettu pyöräkuormaaja 4 Nordic N200 Halogen Flood -työvalolla varustettu pyöräkuormaaja 11

12 QUAKE-VAIMENNUS Nordic Lights esittelee mullistavan QUAKE-vaimennusjärjestelmän. Patentoitu järjestelmä suojaa tärinältä ja iskuilta uudella ja ennenkokemattomalla tavalla. Nordic Lights -tutkimus- ja kehitysosasto on käyttänyt kaikki voimavaransa, asiantuntemuksensa ja välineensä luodakseen täydellisen vaimennusjärjestelmän. Vakiovaimennusjärjestelmässä vaimentimiin kohdistuu voimakasta rasitusta. QUAKEvaimennusjärjestelmässä vaimenninten kulmat on laskettu erittäin huolellisesti ja testattu erittäin hyvin, jotta löydetään täydelliset synkronoidut kulmat täydellisen, optimoiden järjestelmän aikaansaamiseksi. Rakenteen ansiosta iskut ja tärinä eivät koskaan rasita kaikkia akseleita suoralla voimaviivalla. Jos voima on linjassa yhden akselin kanssa, se ei edelleenkään ole linjassa muiden QUAKE-vaimennusjärjestelmän muiden osien kanssa. Tämä johtaa voiman tasaiseen jakautumiseen koko vaimennusjärjestelmässä. Sen seurauksena QUAKE-vaimennusjärjestelmä kestää huomattavasti pidempään ja paljon voimakkaampia iskuja ja laajempia tärinäalueita. Jos vaimennusjärjestelmä kestää vaikeampia työolosuhteita, niitä kestää myös työvalo sekä sovellus, johon valo on kiinnitetty. Koska QUAKE-järjestelmä kestää laajemman tärinäalueen, esimerkiksi 4,65 grms Hz, 15,3 grms Hz ja 20 grms Hz, sovelluksiin voidaan kiinnittää tehokkaampia työvaloja. Tämän seurauksena kysymys siitä, mihin työvalo sovelluksessa kiinnitetään, on vähemmän tärkeä, sillä vaimennusjärjestelmä kohtelee ajoneuvoa hellävaraisemmin. Lisäksi se vähentää huolto- ja seisokkiaikaa. Tämän lisäksi QUAKEvaimennusjärjestelmä on muita vaimennusjärjestelmiä matalampi, jolloin säästetään tilaa. Nordic Lights on useiden vuosien ajan kehittänyt ja patentoinut erilaisia vaimennusratkaisuja vaativaan käyttöön tarkoitetuille työvaloille. Miksi työvaloja vaimennetaan? Oikeanlaisella vaimennuksella työvalon iskun- ja tärinävastusta lisätään merkittävästi. Sen lisäksi, että lamppu kestää huomattavasti pidempään särkymättä, myös lampun sisällä olevat erilaiset komponentit kestävät pidempään, jolloin tarvitaan huomattavasti vähemmän huoltoa ja vaihtotoimenpiteitä. Myös työvalon sovellukseen kiinnittämisen kohdistamaa rasitusta vähennetään, jolloin ajoneuvon herkkyys vähenee. 12

13 YRITYS 13

14 Valokuviot Nordic Lights -työvaloja on saatavilla eri valokuvioilla, jotka vastaavat erityisiä valaistusratkaisutarpeitasi. Yleensä valokuviomme voidaan luokitella seuraavasti: High Beam, Low Beam, Flood ja Wide Flood. High Beam H i g h B e a m - valokuvio on melko kapea. Se kohdistuu suoraan eteenpäin t u o t t a e n p i t k ä n e t ä i s y y d e n valoalueen. High Beam projisoituna seinälle 10 metrissä m 20 lx 10 lx High Beam projisoituna pinnalle #A m 20 lx 10 lx 5 5 lx 50 5 lx m lx 1 lx 25 0 m lx 1 lx Low Beam Low Beam -valokuvio on huomattavasti l e v e ä m p i. S e kohdistuu edelleen suoraan eteenpäin t u o t t a e n l y h y e n e t ä i s y y d e n valoalueen. Low Beam projisoituna seinälle 10 metrissä m 20 lx 10 lx 5 lx Low Beam projisoituna pinnalle #A m 20 lx 10 lx 5 lx m lx 1 lx 25 0 m lx 1 lx 14

15 YRITYS Wide Flood W i d e F l o o d - valokuviossa valo l e v i ä ä e r i t t ä i n laajalle alueelle, j o l l o i n k o k o sovelluksen lähellä o l e v a t y ö a l u e valaistaan. Wide Flood projisoituna seinälle 10 metrissä m m 20 lx 10 lx 5 lx 2 lx 1 lx Wide Flood projisoituna pinnalle #B m lx 10 lx 5 lx 2 lx 1 lx 3m Flood Flood-valokuviossa valo leviää laajalle alueelle sovelluksen lähellä. Flood projisoituna seinälle 10 metrissä m 20 lx Flood projisoituna pinnalle #B m 20 lx 0 10 lx lx m lx 2 lx 1 lx m lx 2 lx 1 lx 15

16 Kaivostoiminta Kaivostoimintaa harjoitetaan kellon ympäri aamuvarhaisesta ilmahämärään ja kaikkina muinakin aikoina. Kaivostoiminta on Nordic Lights - ydintoimintaa ja takapihamme. Kaivosteollisuudessa Nordic Lights -tavaramerkin todistettu pitkäaikainen menestys perustuu työvalojen kestävyyteen. Rakennusala Rakennusala on haaste olipa kyse hankkeen määräajan noudattamisesta tai rakenteen tiellä olevan esteen raivaamisesta. Nordic Lights -tavaramerkillä on pitkäaikaista kokemusta valaistusratkaisuilla varustettujen rakennusajoneuvojen toimittamisesta. Ne on suunniteltu toimimaan ankarimmissakin työolosuhteissa. Metsätalous Metsätalous on yksinäistä työtä, jota tehdään usein metsässä kaukana sivistyksestä. Riippumatta siitä, millaisia toimintoja suoritetaan - toimitaanko rinteessä, tiheässä metsässä tai raivatulla työmaalla, Nordic Lights -työvalot on tehty juuri sinulle. 16

17 Maanviljely Maanviljely on evoluutiota se on loputon prosessi, jossa parannetaan toimintoja ja saadaan aina parempia satoja. Toimintojen erinomaisen tuottavuuden ylläpitämisen ja turvallisuuden edistäminen ankarissa sääolosuhteissa ja pimeänä aikana on Nordic Lights -työvalojen päätehtävä. YRITYS Trukki-, perävaunu- ja pelastusala Trukki-, perävaunu- ja pelastustoiminnot on suoritettava aikataulun mukaan tekosyitä tai selityksiä ei sallita. Valot toimivat hyväksesi riippumatta siitä, mitä kuljetat elintarvikkeita, raaka-aineita tai televisioita. Nordic Lights :n harjoittaman laajan sähkömagneettista yhteensopivuutta koskevan testauksen avulla varmistetaan myös, että muissa elektroniikkajärjestelmissä ei ilmene häiriöitä. Kuormaus Kuormauksessa kaiken on oltava omalla paikallaan mitään ei saa kadottaa matkan varrella. Ahtaissa tiloissa sinun on otettava huomioon rosoiset reunamat ja kulmien muhkurat siellä täällä. Kestävät Nordic Lights - valaistusratkaisut sopivat riippumatta siitä, ovatko välineesi pieniä vai suuria. 17

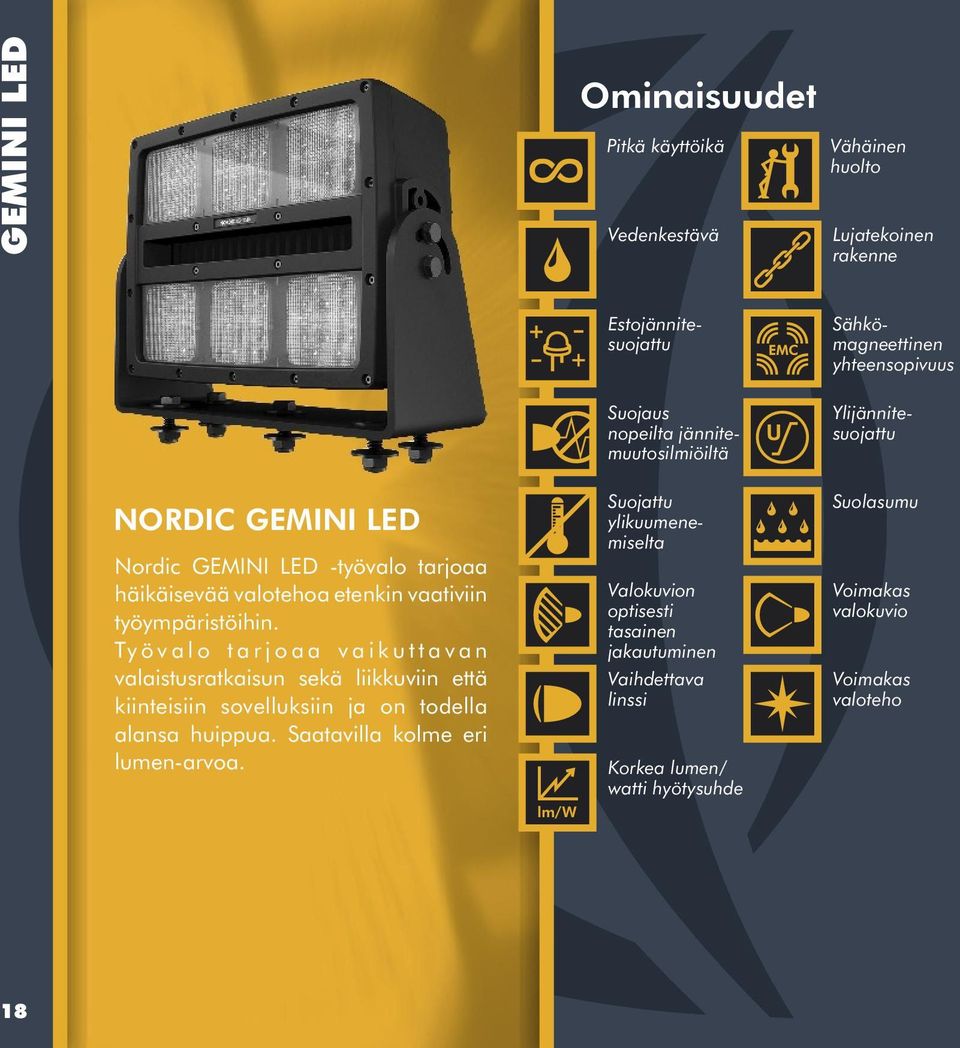

18 GEMINI LED Ominaisuudet Pitkä käyttöikä Vedenkestävä Vähäinen huolto Lujatekoinen rakenne Estojännitesuojattu Sähkömagneettinen yhteensopivuus Suojaus nopeilta jännitemuutosilmiöiltä Ylijännitesuojattu NORDIC GEMINI LED Nordic GEMINI LED -työvalo tarjoaa häikäisevää valotehoa etenkin vaativiin työympäristöihin. Ty ö v a l o t a r j o a a v a i k u t t a v a n valaistusratkaisun sekä liikkuviin että kiinteisiin sovelluksiin ja on todella alansa huippua. Saatavilla kolme eri lumen-arvoa. lm/w Suojattu ylikuumenemiselta Valokuvion optisesti tasainen jakautuminen Vaihdettava linssi Korkea lumen/ watti hyötysuhde Suolasumu Voimakas valokuvio Voimakas valoteho 18

19 409mm (16.1 ) 150mm (5.9 ) 318mm (12.5 ) Tekniset tiedot N4701 N4702 N4703 Teoreettinen lumen-teho : 40300lm 28800lm 22000lm Toiminnallinen lumen-teho : 25200lm 18000lm 13800lm Värilämpötila : 6000K 5700K 5700K Nimellisjännite, DC : 24V Tulojännitealue, DC : 18-32V Virrankulutus : 300W 270W 240W Nimellisvirta 24 V:ssä : 12.5A 11.3A 10A Elektroniikka: Sisäänrakennettu Connector : 2 x Built-in Deutsch 2-pin Kiinnitys: 5 kpl pultteja, M14x35 Isku : TBD Tärinä : TBD Linssi : PC Runko : Alumiini Paino : 18kg IP-luokitus : IP68 IP6K9K SAE J1455 Suolasumu : ISO H Sähkömagneettinen yhteensopivuus : ISO ISO ISO CISPR 25 Class 3 Käyttölämpötilat : -40 C +85 C (Suojattu ylikuumenemiselta) Valokuviot High Beam Flood Kaikkia tuotteita ei ole saatavilla kaikilla markkinoilla. Jatkuvien parannusten myötä tekniset tiedot ja muotoilu muuttuvat. Kuvissa ei ehkä esitetä kaikkien versioiden muotoilua, ja jotkin ominaisuudet ovat versiokohtaisia. Lumenteho vaihtelee linssin värin mukaan. LED -TYÖVALOT 19

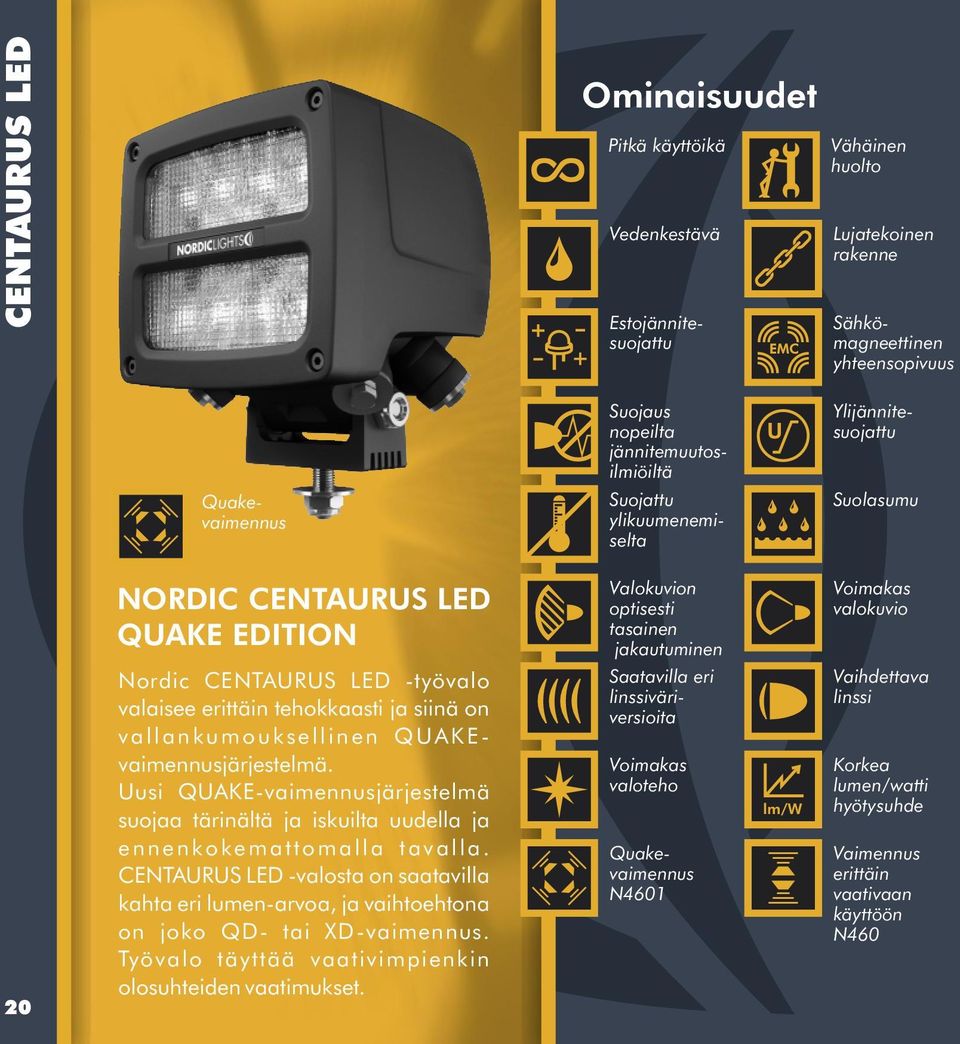

20 CENTAURUS LED Ominaisuudet Pitkä käyttöikä Vedenkestävä Vähäinen huolto Lujatekoinen rakenne Estojännitesuojattu Sähkömagneettinen yhteensopivuus Suojaus nopeilta jännitemuutosilmiöiltä Ylijännitesuojattu Quakevaimennus Suojattu ylikuumenemiselta Suolasumu 20 NORDIC CENTAURUS LED QUAKE EDITION Nordic CENTAURUS LED -työvalo valaisee erittäin tehokkaasti ja siinä on vallankumouksellinen QUAKE - vaimennusjärjestelmä. Uusi QUAKE-vaimennusjärjestelmä suojaa tärinältä ja iskuilta uudella ja ennenkokemattomalla tavalla. CENTAURUS LED -valosta on saatavilla kahta eri lumen-arvoa, ja vaihtoehtona on joko QD- tai XD-vaimennus. Työvalo täyttää vaativimpienkin olosuhteiden vaatimukset. Valokuvion optisesti tasainen jakautuminen Voimakas valoteho Saatavilla eri linssiväriversioita Quakevaimennus N4601 lm/w Voimakas valokuvio Vaihdettava linssi Korkea lumen/watti hyötysuhde Vaimennus erittäin vaativaan käyttöön N460

21 138mm (5.4 ) 131mm (5.2 ) 159mm (6.3 ) Tekniset tiedot N4601 QD N460 XD Teoreettinen lumen-teho : 9600lm 4300lm Toiminnallinen lumen-teho : 6000lm 2700lm Värilämpötila : 5700K 6000K Nimellisjännite, DC : 24V Tulojännitealue, DC : 18-32V Virrankulutus : 85W 60W Nimellisvirta 24 V:ssä : 3.5A 2.5A Elektroniikka : Sisäänrakennettu Liitin : Built-in Deutsch 2-pin Kiinnitys: Yksi pultti M10 Isku : 60G Tärinä : 15.3Grms Hz 4.65Grms Hz Linssi : PC Runko : Alumiini Paino : 2.9kg IP-luokitus : IP68 IP6K9K SAE J1455 Suolasumu : ISO H Sähkömagneettinen yhteensopivuus : ISO ISO ISO CISPR 25 Class 3 Käyttölämpötilat : -40 C +85 C (Suojattu ylikuumenemiselta) Valokuviot High Beam Low Beam Wide Flood Flood Kaikkia tuotteita ei ole saatavilla kaikilla markkinoilla. Jatkuvien parannusten myötä tekniset tiedot ja muotoilu muuttuvat. Kuvissa ei ehkä esitetä kaikkien versioiden muotoilua, ja jotkin ominaisuudet ovat versiokohtaisia. Lumen-teho vaihtelee linssin värin mukaan. LED -TYÖVALOT 21

22 SCORPIUS LED Ominaisuudet Pitkä käyttöikä Vedenkestävä Vähäinen huolto Lujatekoinen rakenne Estojännitesuojattu Sähkömagneettinen yhteensopivuus Suojaus nopeilta jännitemuutosilmiöiltä Ylijännitesuojattu Quakevaimennus Suojattu ylikuumenemiselta Suolasumu 22 NORDIC SCORPIUS LED QUAKE EDITION Nordic SCORPIUS LED -työvalo valaisee erittäin tehokkaasti ja se on saatavilla vallankumouksellisella QUAKE - vaimennusjärjestelmällä varustettuna. Uusi QUAKE-vaimennusjärjestelmä suojaa tärinältä ja iskuilta uudella ja e n n e n k o k e m a t t o m a l l a t a v a l l a. SCORPIUS LED QUAKE EDITION - mallista on saatavilla viittä eri lumenarvoa. Soveltuu haastaviin olosuhteisiin ja useisiin eri käyttötarkoituksiin. lm/w Valokuvion optisesti tasainen jakautuminen Kompakti Korkea lumen/watti hyötysuhde Voimakas valokuvio Vaihdettava linssi Voimakas valoteho Saatavilla eri linssiväriversioita Monijännitteinen Quakevaimennus Himmennettävä

23 108mm (4.3 ) 104mm (4.1 ) 143mm (5.6 ) Tekniset tiedot N4401 QD N4403 QD N4405 QD N4407 QD N4409 QD Teoreettinen lumen-teho : 6700lm 4800lm 3400lm 3700lm 3200lm Toiminnallinen lumen-teho : 4200lm 3000lm 2100lm 2300lm 2000lm Värilämpötila : 6000K 5700K 5700K 5700K 5700K Nimellisjännite, DC : 12-24V Tulojännitealue, DC : 9-32V Virrankulutus : 50W 45W 35W 40W 40W Nimellisvirta 12V : 4.2A 3.8A 3.0A 3.4A 3.4A 24V : 2.1A 1.9A 1.5A 1.7A 1.7A Elektroniikka: Sisäänrakennettu Liitin : Built-in Deutsch 2-pin Kiinnitys: Yksi pultti M10 Isku : 60G Tärinä : 20Grms Hz 4.65 Grms Hz Linssi : PC Runko : Alumiini Paino : 1.6kg IP-luokitus : IP68 IP6K9K SAE J1455 Suolasumu : ISO H Sähkömagneettinen yhteensopivuus : ISO ISO ISO CISPR 25 Class 3 CISPR 25 Class 5 Käyttölämpötilat : -40 C +85 C (Suojattu ylikuumenemiselta) Valokuviot High Beam Low Beam Wide Flood Flood Pencil Beam Kaikkia tuotteita ei ole saatavilla kaikilla markkinoilla. Jatkuvien parannusten myötä tekniset tiedot ja muotoilu muuttuvat. Kuvissa ei ehkä esitetä kaikkien versioiden muotoilua, ja jotkin ominaisuudet ovat versiokohtaisia. Lumenteho vaihtelee linssin värin mukaan. LED -TYÖVALOT 23

24 SCORPIUS LED Ominaisuudet Pitkä käyttöikä Vedenkestävä Vähäinen huolto Lujatekoinen rakenne Estojännitesuojattu Sähkömagneettinen yhteensopivuus Suojaus nopeilta jännitemuutosilmiöiltä Ylijännitesuojattu Suojattu ylikuumenemiselta Suolasumu NORDIC SCORPIUS LED Nordic SCORPIUS LED -työvalo valaisee erittäin tehokkaasti. SCORPIUS LED -mallista on saatavilla kuutta eri lumen-arvoa. Soveltuu haastaviin olosuhteisiin ja useisiin eri käyttötarkoituksiin. lm/w Valokuvion optisesti tasainen jakautuminen Kompakti Korkea lumen/watti hyötysuhde Voimakas valokuvio Vaihdettava linssi Voimakas valoteho Saatavilla eri linssiväriversioita Monijännitteinen Himmennettävä 24

25 108mm (4.3 ) 87mm (3.4 ) 137mm (5.4 ) Tekniset tiedot N4402 N4404 N4406 N4408 N4410 N42 Teoreettinen lumen-teho : 6700lm 4800lm 3400lm 3700lm 3200lm 2200lm Toiminnallinen lumen-teho : 4200lm 3000lm 2100lm 2300lm 2000lm 1350lm Värilämpötila : 6000K 5700K 5700K 5700K 5700K 5700K Nimellisjännite, DC : 12-24V Tulojännitealue, DC : 9-32V Virrankulutus : 50W 45W 35W 40W 40W 25W Nimellisvirta 12V : 4.2A 3.8A 3.0A 3.4A 3.4A 2.0A 24V : 2.1A 1.9A 1.5A 1.7A 1.7A 1.0A Elektroniikka: Sisäänrakennettu Liitin : Built-in Deutsch 2-pin Kiinnitys: Yksi pultti M10 Isku : 60G Tärinä : 15.3Grms Hz Linssi : PC Runko : Alumiini Paino : 1.1kg 1.1kg 1.1kg 1.1kg 1.1kg 1.2kg IP-luokitus : IP68 IP6K9K SAE J1455 Suolasumu : ISO H Sähkömagneettinen yhteensopivuus : ISO ISO ISO CISPR 25 Class 3 CISPR 25 Class 25 CISPR 25 Class 3 Käyttölämpötilat : -40 C +85 C (Suojattu ylikuumenemiselta) Valokuviot : High Beam Low Beam Wide Flood Flood Pencil Beam Kaikkia tuotteita ei ole saatavilla kaikilla markkinoilla. Jatkuvien parannusten myötä tekniset tiedot ja muotoilu muuttuvat. Kuvissa ei ehkä esitetä kaikkien versioiden muotoilua, ja jotkin ominaisuudet ovat versiokohtaisia. Lumen-teho vaihtelee linssin värin mukaan. LED -TYÖVALOT 25

26 ANTARES LED Ominaisuudet Pitkä käyttöikä Vedenkestävä Vähäinen huolto Lujatekoinen rakenne Estojännitesuojattu Sähkömagneettinen yhteensopivuus Suojaus nopeilta jännitemuutosilmiöiltä Ylijännitesuojattu Suojattu ylikuumenemiselta Suolasumu NORDIC ANTARES LED Nordic ANTARES LED -työvalo tarjoaa erinomaista kestävyyttä ja vaatii vähän huoltoa. ANTARES LED -mallista on saatavilla viittä eri lumen-arvoa. Valo on suunniteltu kestämään ankariakin olosuhteita. lm/w Valokuvion optisesti tasainen jakautuminen Kompakti Korkea lumen/watti hyötysuhde Himmennettävä Voimakas valokuvio Vaihdettava linssi Voimakas valoteho Saatavilla eri linssiväriversioita Monijännitteinen 26

27 144mm (5.7 ) 87mm (3.4 ) 141mm (5.6 ) Tekniset tiedot N3301 N3302 N3303 N3304 N33 Teoreettinen lumen-teho : 6700lm 4800lm 3700lm 3200lm 3400lm Toiminnallinen lumen-teho : 4200lm 3000lm 2300lm 2000lm 2100lm Värilämpötila : 6000K 5700K 5700K 5700K 5700K Nimellisjännite, DC : 12-24V Tulojännitealue, DC : 9-32V Virrankulutus : 50W 45W 40W 40W 35W Nimellisvirta 12V : 4.2A 3.8A 3.4A 3.4A 3.0A 24V : 2.1A 1.9A 1.7A 1.7A 1.5A Elektroniikka: Sisäänrakennettu Liitin : Built-in Deutsch 2-pin Kiinnitys: Yksi pultti M10 Isku : 60G Tärinä : 15.3Grms Hz Linssi : PC Runko : Alumiini Paino : 1.2kg 1.2kg 1.2kg 1.2kg 1.5kg IP-luokitus : IP68 IP6K9K SAE J1455 Suolasumu : ISO H Sähkömagneettinen yhteensopivuus : ISO ISO ISO CISPR 25 Class 3 CISPR 25 Class 5 CISPR 25 Class 3 Käyttölämpötilat : -40 C +85 C (Suojattu ylikuumenemiselta) Valokuviot : High Beam Low Beam Wide Flood Flood Pencil Beam Kaikkia tuotteita ei ole saatavilla kaikilla markkinoilla. Jatkuvien parannusten myötä tekniset tiedot ja muotoilu muuttuvat. Kuvissa ei ehkä esitetä kaikkien versioiden muotoilua, ja jotkin ominaisuudet ovat versiokohtaisia. Lumen-teho vaihtelee linssin värin mukaan. LED -TYÖVALOT 27

28 VIRGO LED Ominaisuudet Pitkä käyttöikä Vedenkestävä Vähäinen huolto Lujatekoinen rakenne Estojännitesuojattu Sähkömagneettinen yhteensopivuus Suojaus nopeilta jännitemuutosilmiöiltä Ylijännitesuojattu Suojattu ylikuumenemiselta Suolasumu NORDIC VIRGO LED Nordic VIRGO LED -työvalo tarjoaa erinomaista kestävyyttä ja vaatii vähän huoltoa. VIRGO LED -mallista on saatavilla viittä e r i l u m e n - a r v o a. Va l o k e s t ä ä ankariakin olosuhteita. lm/w Valokuvion optisesti tasainen jakautuminen Kompakti Korkea lumen/watti hyötysuhde Voimakas valokuvio Vaihdettava linssi Voimakas valoteho Saatavilla eri linssiväriversioita Monijännitteinen Himmennettävä 28

29 126mm (5.0 ) 86mm (3.4 ) 148mm (5.8 ) Tekniset tiedot N3101 N3102 N3103 N3104 N31 Teoreettinen lumen-teho : 6700lm 4800lm 3700lm 3200lm 3400lm Toiminnallinen lumen-teho : 4200lm 3000lm 2300lm 2000lm 2100lm Värilämpötila : 6000K 5700K 5700K 5700K 5700K Nimellisjännite, DC : 12-24V Tulojännitealue, DC : 9-32V Virrankulutus : 50W 45W 40W 40W 35W Nimellisvirta 12V : 4.2A 3.8A 3.4A 3.4A 3.0A 24V : 2.1A 1.9A 1.7A 1.7A 1.5A Elektroniikka: Sisäänrakennettu Liitin : Built-in Deutsch 2-pin Kiinnitys : Yksi pultti M10 Isku : 60G Tärinä : 15.3Grms Hz Linssi : PC Runko : Alumiini Paino : 1.3kg 1.3kg 1.3kg 1.3kg 1.6kg IP-luokitus : IP68 IP6K9K SAE J1455 Suolasumu : ISO H Sähkömagneettinen yhteensopivuus : ISO ISO ISO CISPR 25 Class 3 CISPR 25 Class 5 CISPR 25 Class 3 Käyttölämpötilat : -40 C +85 C (Suojattu ylikuumenemiselta) Valokuviot : High Beam Low Beam Wide Flood Flood Pencil Beam Kaikkia tuotteita ei ole saatavilla kaikilla markkinoilla. Jatkuvien parannusten myötä tekniset tiedot ja muotoilu muuttuvat. Kuvissa ei ehkä esitetä kaikkien versioiden muotoilua, ja jotkin ominaisuudet ovat versiokohtaisia. Lumen-teho vaihtelee linssin värin mukaan. LED -TYÖVALOT 29

30 SPICA LED Ominaisuudet Pitkä käyttöikä Vedenkestävä Vähäinen huolto Lujatekoinen rakenne NORDIC SPICA LED Nordic SPICA LED -työvalo on kestävä ja pienikokoinen työvalo. Nordic SPICA LED -mallista on saatavilla neljää eri lumen-arvoa. Työvalo on saatavilla peruutusvalolla varustettuna (kahvalla ja katkaisimella) sekä laajalla monijännitteellä, joka on kehitetty haarukkatrukeille ja johon kuuluu myös himmennystoiminto. Suojattu ylikuumenemiselta Valokuvion optisesti tasainen jakautuminen Kompakti Vähäinen virrankulutus Saatavilla peruutusvalona Estojännitesuojattu Sähkömagneettinen yhteensopivuus Suojaus nopeilta jännitemuutosilmiöiltä Ylijännitesuojattu Suolasumu Saatavilla kahvalla ja katkaisimella Saatavilla eri linssiväriversioita Monijännitteinen Himmennettävä 30

31 100mm (3.9 ) 76mm (3.0 ) Tekniset tiedot 120mm (4.7 ) N2401 N26 N24 N24 HS N24 R Hyväksynnät : ECE R23 Teoreettinen lumen-teho : 1200lm 1100lm 1000lm 1000lm 700lm Toiminnallinen lumen-teho : 750lm 700lm 600lm 600lm 450lm Värilämpötila : 5700K 5700K 6000K 6000K 5000K Nimellisjännite, DC : 12-24V 12-80V 12-24V 12-24V 12-24V Tulojännitealue, DC : 9-32V 9-110V 9-32V 9-32V 9-32V Virrankulutus : 24W 17W 18W 18W 15W Nimellisvirta 12V : 2.0A 1.4A 1.5A 1.5A 1.2A 24V : 1.0A 0.7A 0.75A 0.75A 0.6A 48V : 0.35A 80V : 0.21A Elektroniikka: Sisäänrakennettu Liitin : Built-in Deutsch 2-pin Built-in AMP Kiinnitys: Yksi pultti M8 tai M10 Isku : 60G Tärinä : 8Grms Hz Linssi : PC Runko : Alumiini Paino : 0.9kg IP-luokitus : IP68 IP6K9K SAE J1455 Suolasumu : ISO H Sähkömagneettinen yhteensopivuus : ISO ISO ISO EN CISPR 25 Class 3 R10 Käyttölämpötilat : -40 C +85 C (Suojattu ylikuumenemiselta) Valokuviot : High Beam Wide Flood Flood Reverse Kaikkia tuotteita ei ole saatavilla kaikilla markkinoilla. Jatkuvien parannusten myötä tekniset tiedot ja muotoilu muuttuvat. Kuvissa ei ehkä esitetä kaikkien versioiden muotoilua, ja jotkin ominaisuudet ovat versiokohtaisia. Lumen-teho vaihtelee linssin värin mukaan. LED -TYÖVALOT 31

32 CANIS LED Ominaisuudet Pitkä käyttöikä Vedenkestävä Vähäinen huolto Lujatekoinen rakenne Estojännitesuojattu Monijännitteinen Sähkömagneettinen yhteensopivuus NORDIC CANIS LED Nordic CANIS LED -työvalo on erittäin pienikokoinen ja kevyt työvalo. Nordic CANIS LED voidaan kiinnittää ahtaisiinkin paikkoihin, ja sen valoteho on erinomainen kokoonsa nähden. Soveltuu sovelluksiin, joiden on kestettävä luonnonvoimia. Suojattu ylikuumenemiselta Valokuvion optisesti tasainen jakautuminen Erittäin pienikokoinen Vähäinen virrankulutus Suolasumu Saatavilla eri linssiväriversioita Suojaus nopeilta jännitemuutosilmiöiltä Ylijännitesuojattu Kevyt Uudenaikainen muotoilu Saatavilla peruutusvalona 32

33 80mm (3.1 ) 84mm (3.3 ) 103mm (4.1 ) Tekniset tiedot N2001 N2002 R Hyväksynnät ECE R23 Teoreettinen lumen-teho : 1350lm 770lm Toiminnallinen lumen-teho : 850lm 480lm Värilämpötila : 5700K Nimellisjännite, DC : 12-48V Tulojännitealue, DC : 9-68V Virrankulutus : 13W Nimellisvirta 12V : 1.0A 24V : 0.5A 48V : 0.25A Elektroniikka: Sisäänrakennettu Liitin : Built-in Deutsch 2-pin Kiinnitys: Yksi pultti M8 tai M10 Isku : 60G Tärinä : 8Grms Hz Linssi : PC Runko : Alumiini Paino : 0.6kg IP-luokitus : IP68 IP6K9K SAE J1455 Suolasumu : ISO H Sähkömagneettinen yhteensopivuus : ISO ISO ISO EN12895 CISPR 25 Class 3 R10 Käyttölämpötilat : -40 C +85 C (Suojattu ylikuumenemiselta) Valokuviot : High Beam Super Wide Wide Flood Flood Reverse Kaikkia tuotteita ei ole saatavilla kaikilla markkinoilla. Jatkuvien parannusten myötä tekniset tiedot ja muotoilu muuttuvat. Kuvissa ei ehkä esitetä kaikkien versioiden muotoilua, ja jotkin ominaisuudet ovat versiokohtaisia. Lumen-teho vaihtelee linssin värin mukaan. LED -TYÖVALOT 33

34 CAPELLA LED Ominaisuudet Pitkä käyttöikä Vedenkestävä Vähäinen huolto Lujatekoinen rakenne NORDIC CAPELLA LED Nordic CAPELLA LED -työvalo on erittäin pienikokoinen ja kevyt. Tämä työvalo voidaan kiinnittää hyvin ahtaisiin paikkoihin, joihin tavalliset työvalot eivät sovi. CAPELLA LED N10 B -version ominaisuuksiin kuuluu vahvempi vaativaan käyttöön tarkoitettu kiinnitin p a r e m m a n t ä r i n ä v a s t u k s e n aikaansaamiseksi. Valokuvion optisesti tasainen jakautuminen Suojattu ylikuumenemiselta Monijännitteinen Kevyt Estojännitesuojattu Sähkömagneettinen yhteensopivuus Suojaus nopeilta jännitemuutosilmiöiltä Ylijännitesuojattu Suolasumu Erittäin pienikokoinen Vähäinen virrankulutus Uudenaikainen muotoilu 34

35 60mm (2.3 ) 74mm (2.9 ) 74mm (2.9 ) Tekniset tiedot N10 B N10 Teoreettinen lumen-teho : 550lm Toiminnallinen lumen-teho : 350lm Värilämpötila : 6000K Nimellisjännite, DC : 12-48V Tulojännitealue, DC : 9-68V Virrankulutus : 6W Nimellisvirta 12V : 0.5A 24V : 0.25A 48V : 0.13A Elektroniikka: Sisäänrakennettu Liitin : Built-in Deutsch 2-pin Kiinnitys: Yksi pultti M10 Isku : 60G Tärinä : 15.3Grms Hz 8Grms Hz Linssi : PC Runko : Alumiini Paino : 0.3kg IP-luokitus : IP68 IP6K9K SAE J1455 Suolasumu : ISO H Sähkömagneettinen yhteensopivuus : ISO ISO ISO EN12895 CISPR 25 Class 3 Käyttölämpötilat : -40 C +85 C (Suojattu ylikuumenemiselta) Valokuviot Wide Flood Flood Kaikkia tuotteita ei ole saatavilla kaikilla markkinoilla. Jatkuvien parannusten myötä tekniset tiedot ja muotoilu muuttuvat. Kuvissa ei ehkä esitetä kaikkien versioiden muotoilua, ja jotkin ominaisuudet ovat versiokohtaisia. Lumen-teho vaihtelee linssin värin mukaan. LED -TYÖVALOT 35

36 TAURUS LED Ominaisuudet Pitkä käyttöikä Vedenkestävä Vähäinen huolto Lujatekoinen rakenne NORDIC TAURUS LED Nordic TAURUS LED -työvalo sopii ihanteellisesti lyhyiden matkojen v a l a i s u u n k a i k i s s a 2 4 v o l t i n y m p ä r i s t ö i s s ä, e s i m e r k i k s i konehuoneissa tai sovellusten rungossa. Tämä kaikilla Nordic Lights -työvalojen vaativaan käyttöön tarkoitetuilla ominaisuuksilla varustettu malli sopii sovelluksiin, joiden on kestettävä luonnonvoimia. Valokuvion optisesti tasainen jakautuminen Estojännitesuojattu Sähkömagneettinen yhteensopivuus Suojaus nopeilta jännitemuutosilmiöiltä Ylijännitesuojattu Suolasumu Suojattu ylikuumenemiselta Monijännitteinen 36

37 232mm (9.1 ) 73mm (2.9 ) 129mm (5.1 ) Tekniset tiedot N7201 Teoreettinen lumen-teho : 3100lm Toiminnallinen lumen-teho : 1950lm Värilämpötila : 5300K Nimellisjännite, DC : 12-24V Tulojännitealue, DC : 9-32V Virrankulutus : 30W Nimellisvirta 12V : 2.5A 24V : 1.25A Elektroniikka: Sisäänrakennettu Liitin : Built-in Deutsch 2-pin (vasen tai oikea) Kiinnitys: Yksi pultti M10 Isku : 60G Tärinä : 15.3Grms Hz Linssi : PC Runko : Alumiini Paino : 1.3kg IP-luokitus : IP68 IP6K9K SAE J1455 J1455 Suolasumu : ISO H Sähkömagneettinen yhteensopivuus : ISO ISO ISO CISPR 25 Class 3 Käyttölämpötilat : -40 C +85 C (Suojattu ylikuumenemiselta) Valokuviot : Super Flood Kaikkia tuotteita ei ole saatavilla kaikilla markkinoilla. Jatkuvien parannusten myötä tekniset tiedot ja muotoilu muuttuvat. Kuvissa ei ehkä esitetä kaikkien versioiden muotoilua, ja jotkin ominaisuudet ovat versiokohtaisia. Lumen-teho vaihtelee linssin värin mukaan. LED -TYÖVALOT 37

38 DORADO LED Ominaisuudet Pitkä käyttöikä Vedenkestävä Vähäinen huolto Lujatekoinen rakenne NORDIC DORADO LED Nordic DORADO LED -takavalo on suunniteltu jatkuvaan ja vaativaan käyttöön raskaissa koneissa, joiden t a k a v a l o i s s a e i v o i d a k ä y t t ä ä hehkulamppuja voimakkaan tärinän ja iskujen vuoksi. DORADO LED -valossa on taka- ja jarruvalo sekä suuntavilkku. Saatavilla myös upotettavana versiona. Kompakti Vähäinen virrankulutus Kevyt Varoitusvalo saatavilla Estojännitesuojattu Sähkömagneettinen yhteensopivuus Suojaus nopeilta jännitemuutosilmiöiltä Ylijännitesuojattu Suolasumu Suojattu ylikuumenemiselta Monijännitteinen Valokoteloitu elektroniikka Taka- ja jarruvalon sekä suuntavilkun integrointi yhteen kokoonpanoon 38

39 121mm (4.8 ) 56mm (2.2 ) 121mm (4.8 ) Tekniset tiedot N70 Hyväksynnät : ECE E4 6R & 7R Nimellisjännite, DC : 12 tai 24V Tulojännitealue, DC : 8-16 tai 18-32V Virrankulutus: Takavalo 0,4 W Jarruvalo 1,4 W Suuntavilkku 1,4 W Nimellisvirta 12 V : Takavalo 34mA Jarruvalo 116mA Suuntavilkku 116mA 24V : Takavalo 17mA Jarruvalo 58mA Suuntavilkku 58mA Elektroniikka: Integroitu epoksikoteloitu Liitin : 4 pin Male Terminal 6.3 x 0.8 Kinnitys : M6x25 2kpl Isku : 60G Tärinä : 20Grms Hz Linssi : PC Runko : Polyamiidi Paino : 0.4kg IP-luokitus : IP68 Suolasumu : ISO H Sähkömagneettinen yhteensopivuus : ISO ISO ISO EN12895 Käyttölämpötilat : -40 C +85 C (Suojattu ylikuumenemiselta) Kaikkia tuotteita ei ole saatavilla kaikilla markkinoilla. Jatkuvien parannusten myötä tekniset tiedot ja muotoilu muuttuvat. Kuvissa ei ehkä esitetä kaikkien versioiden muotoilua, ja jotkin ominaisuudet ovat versiokohtaisia. Lumen-teho vaihtelee linssin värin mukaan. LED -TYÖVALOT 39

40 KL10XX LED Ominaisuudet Pitkä käyttöikä Vedenkestävä Vähäinen huolto Lujatekoinen rakenne NORDIC KL10XX LED Nordic KL10XX LED -työvalo parantaa valaistusta edullisesti. K L 1 0 X X L E D v a s t a a r a s k a a n t e o l l i s u u d e n v a l a i s t u k s e n perustarpeita, ja se on oikea valinta halogeenityövalojen korvaamiseen. Valokuvion optisesti tasainen jakautuminen Estojännitesuojattu Sähkömagneettinen yhteensopivuus Suojaus nopeilta jännitemuutosilmiöiltä Ylijännitesuojattu Suolasumu Kompakti Suojattu ylikuumenemiselta Monijännitteinen Himmennettävä 40

41 95mm (3.7 ) 69mm (2.7 ) 131mm (5.2 ) Tekniset tiedot KL1001 KL 1002 Teoreettinen lumen-teho : 1600lm 2400lm Toiminnallinen lumen-teho : 1000lm 1500lm Värilämpötila : 5700K Nimellisjännite, DC : 12-24V Tulojännitealue, DC : 9-32V Virrankulutus : 24W Nimellisvirta 12V : 2.0A 24V : 1.0A Elektroniikka: Sisäänrakennettu Liitin : Pigtail Deutsch 2-pin Fly Leads Kiinnitys: Yksi pultti M8 tai m10 Isku : 60G Tärinä : N/A HD Kinnitin 8Grms Hz Linssi : PC Runko : Alumiini Paino : 0.7kg IP-luokitus : IP68 IP6K9K SAE J1455 Suolasumu : N/A ISO H Sähkömagneettinen yhteensopivuus : ISO ISO ISO EN12895 CISPR 25 Class 5 Käyttölämpötilat : -40 C +85 C (Suojattu ylikuumenemiselta) Valokuviot : Flood Kaikkia tuotteita ei ole saatavilla kaikilla markkinoilla. Jatkuvien parannusten myötä tekniset tiedot ja muotoilu muuttuvat. Kuvissa ei ehkä esitetä kaikkien versioiden muotoilua, ja jotkin ominaisuudet ovat versiokohtaisia. Lumen-teho vaihtelee linssin värin mukaan. KL- SARJAN LED -TYÖVALOT 41

42 KL11XX LED Ominaisuudet Pitkä käyttöikä Vedenkestävä Vähäinen huolto Lujatekoinen rakenne NORDIC KL11XX LED N o r d i c K L 1 1 X X L E D o n suorakulmainen LED-työlamppu, joka kiinnitetään sovelluksen rungon pinnalle. K L 1 1 X X L E D v a s t a a r a s k a a n t e o l l i s u u d e n v a l a i s t u k s e n perustarpeita, ja se on oikea valinta halogeenityövalojen korvaamiseen. Valokuvion optisesti tasainen jakautuminen Estojännitesuojattu Sähkömagneettinen yhteensopivuus Suojaus nopeilta jännitemuutosilmiöiltä Ylijännitesuojattu Suolasumu Kompakti Suojattu ylikuumenemiselta Monijännitteinen Himmennettävä Helppo asentaa ja sopii moniin sovelluksiin 42

43 201mm (7.9 ) 41mm (1.6 ) 98mm (3.9 ) Tekniset tiedot KL1101 KL 1102 Teoreettinen lumen-teho : 1600lm 2400lm Toiminnallinen lumen-teho : 1000lm 1500lm Värilämpötila : 5700K Nimellisjännite, DC : 12-24V Tulojännitealue, DC : 9-32V Virrankulutus : 24W Nimellisvirta 12V : 2.0A 24V : 1.0A Elektroniikka: Sisäänrakennettu Liitin : Pigtail Deutsch 2-pin Pigtail AMP Pigtail PGJ19-5 Fly Leads Kiinnitys : Integroitu Isku : 60G Tärinä : 8Grms Hz Linssi : PC Runko : Alumiini Paino : 0.45kg IP-luokitus : IP68 IP6K9K SAE J1455 Suolasumu : ISO H Sähkömagneettinen yhteensopivuus : ISO ISO ISO EN12895 CISPR 25 Class 5 Käyttölämpötilat : -40 C +85 C (Suojattu ylikuumenemiselta) Valokuviot : Flood Kaikkia tuotteita ei ole saatavilla kaikilla markkinoilla. Jatkuvien parannusten myötä tekniset tiedot ja muotoilu muuttuvat. Kuvissa ei ehkä esitetä kaikkien versioiden muotoilua, ja jotkin ominaisuudet ovat versiokohtaisia. Lumen-teho vaihtelee linssin värin mukaan. KL- SARJAN LED -TYÖVALOT 43

44 N2400 HID ELIMINATOR Ominaisuudet Voimakas valoteho Vedenkestävä Sisäänrakennettu LED -seisontavalo Helppo kiinnitys Suolasumu lm/w Korkea lumen/watti hyötysuhde Markkinoiden suurin lisävalo Sisäänrakennettu virranrajoitin Mukana kivisuojus 44 NORDIC N2400 HID ELMINATOR Nordic N2400 HID ELIMINATOR - ajovalo tarjoaa voimakkaan korkean säteen vaativaan käyttöön. Suunniteltu erityisesti trukeille. Tyylikäs ja moderni Xenon-valo on varustettu laadukkaalla optiikalla ja t u k e v a l l a r u i s k u v a l e t u l l a alumiinikotelolla. Euroopan unionin liikennesääntöjen mukaisesti hyväksytty N2400 HID ELIMINATOR tarjoaa kuljettajalle tasapainoisen valon p ä i v ä n v a l o a m u i s t u t t a v a l l a värilämpötilalla.

45 240mm (9.4 ) 141mm (5.6 ) 257mm (10.1 ) Tekniset tiedot N2400 HID Hyväksynnät : ECE R40 Teoreettinen lumen-teho : 3200lm Toiminnallinen lumen-teho : 2700lm Värilämpötila : 4250K Nimellisjännite, DC : 12V tai 24V Tulojännitealue, DC : 8-16V tai 16-32V Polttimo : 35W D1S Seisonta valo : LED Nimellisvirta 12V : 3.0A 24V : 1.5A Suositeltu vähimmäisvaroke 12V : 20A 24V : 10A Elektroniikka: Sisäänrakennettu Liitin : Deutsch DT Serie 3-pin Kiinnitys : Yksi pultti M10 Linssi : Karkaistu lasi Runko : Alumiini Paino : 2.6kg IP-luokitus : IP68 Suolasumu : ISO H Sähkömagneettinen yhteensopivuus : E E17 10R Käyttölämpötilat : -40 C +85 C Valokuviot : High Beam Kaikkia tuotteita ei ole saatavilla kaikilla markkinoilla. Jatkuvien parannusten myötä tekniset tiedot ja muotoilu muuttuvat. Kuvissa ei ehkä esitetä kaikkien versioiden muotoilua, ja jotkin ominaisuudet ovat versiokohtaisia. Lumen-teho vaihtelee linssin värin mukaan. HID LISÄVALOT 45

46 N1300 HID EXPLORER Ominaisuudet Voimakas valoteho Sisäänrakennettu virranrajoitin Helppo kiinnitys lm/w Korkea lumen/watti hyötysuhde Markkinoiden pienin lisävalo, jossa on sisäänrakennettu virranrajoitin Mukana kivisuojus 46 NORDIC N1300 HID EXPLORER Nordic N1300 HID EXPLORER - ajovalon ominaisuuksiin kuuluu sisäänrakennettu virranrajoitin, erittäin suorituskykyinen optiikka ja kompakti muotoilu sekä tukeva ruiskuvalettu alumiinikotelo. Euroopan unionin liikennesääntöjen mukaisesti hyväksytty N1300 HID EXPLORER -ajovalo on kuin kotonaan t r u k k i i n, m a a s t o a u t o o n t a i avopakettiautoon asennettuna. Xenon-valo tarjoaa kuljettajalle tasapainoisen valon päivänvaloa muistuttavalla värilämpötilalla.

47 170mm (6.7 ) 127mm (5.0 ) 184mm (7.2 ) Tekniset tiedot N1300 HID Hyväksynnät : ECE R25 or R40 Teoreettinen lumen-teho : 3200lm Toiminnallinen lumen-teho : 2700lm Värilämpötila : 4250K Nimellisjännite, DC : 12V tai 24V Tulojännitealue, DC : 8-16V tai 16-32V Polttimo : 35W D1S Nimellisvirta 12V : 3.0A 24V : 1.5A Suositeltu vähimmäisvaroke 12V : 20A 24V : 10A Elektroniikka: Sisäänrakennettu Liitin : Deutsch DT Series 2-pin Kiinnitys : Yksi pultti M10 Linssi : Karkaistu lasi Runko : Alumiini Paino : 1.3kg Suolasumu : ISO H Sähkömagneettinen yhteensopivuus : E E17 10R Käyttölämpötilat : -40 C +85 C Valokuviot : High Beam Kaikkia tuotteita ei ole saatavilla kaikilla markkinoilla. Jatkuvien parannusten myötä tekniset tiedot ja muotoilu muuttuvat. Kuvissa ei ehkä esitetä kaikkien versioiden muotoilua, ja jotkin ominaisuudet ovat versiokohtaisia. Lumen-teho vaihtelee linssin värin mukaan. HID LISÄVALOT 47

48 N400 HID Ominaisuudet Voimakas valoteho Voimakas valokuvio lm/w Korkea lumen/watti hyötysuhde Lujatekoinen rakenne Lujatekoinen lasikuituvahvistettu kotelo Karkaistu lasi Vaimennus erittäin vaativaan käyttöön NORDIC N400 HID Nordic N400 HID on kehitetty käytettäväksi ankarissa olosuhteissa. Valon ominaisuuksiin kuuluu erittäin vaativaan käyttöön tarkoitettu vaimennus, ja se on saatavilla 35 tai 45 W:n vakiovahvistimella. Työvalo on s a a t a v i l l a m y ö s k a h v a l l a j a katkaisimella varustettuna. N400 HID kestää erinomaisesti iskuja ja tärinää. Vaimennus erittäin vaativaan käyttöön Gore -kalvoventtiili asennettu Suolasumu Eri versiot tarvittaville akseleille tehtävään kiinnitykseen Sisäänrakennettu virranrajoitin Vedenkestävä Vaihdettava valoyksikkö Saatavilla kahvalla ja katkaisimella 48

49 140mm (5.5 ) 154mm (6.0 ) 170mm (6.7 ) Tekniset tiedot N400 HID N400 HID N400 HID N400 HID Booster XD XD Booster XD HS XD HS Teoreettinen lumen-teho : 5200lm 3200lm 5200lm 3200lm Toiminnallinen lumen-teho : 3500lm 2500lm 3500lm 2500lm Värilämpötila : 4250K Nimellisjännite, DC : 12 tai 24V Tulojännitealue, DC : 8-16 tai 16-32V Polttimo : 35W D1S Nimellisvirta 12V : 4.1A 3.0A 4.1A 3.0A 24V : 2.0A 1.5A 2.0A 1.5A Elektroniikka: Sisäänrakennettu Liitin : Built-in Deutsch 2-pin Pigtail Deutsch 2-pin Kiinnitys : Yksi pultti M10 Isku : 50G Tärinä : 15.3Grms Hz Linssi : Karkaistu lasi Runko: Lasikuituvahvistettua polyamidia Paino : 1.3kg IP-luokitus : IP68 IP6K9K Suolasumu : ISO H Sähkömagneettinen yhteensopivuus : ISO Käyttölämpötilat : -40 C +85 C Valokuviot : High Beam Low Beam Wide Flood Flood Kaikkia tuotteita ei ole saatavilla kaikilla markkinoilla. Jatkuvien parannusten myötä tekniset tiedot ja muotoilu muuttuvat. Kuvissa ei ehkä esitetä kaikkien versioiden muotoilua, ja jotkin ominaisuudet ovat versiokohtaisia. Lumen-teho vaihtelee linssin värin mukaan. HID -TYÖVALOT 49

50 N200 HID Ominaisuudet Voimakas valoteho Voimakas valokuvio lm/w Korkea lumen/watti hyötysuhde Lujatekoinen rakenne ALU Lujatekoinen alumiinikotelo Karkaistu lasi Vaimennus erittäin vaativaan käyttöön NORDIC N200 HID Nordic N200 HID on elävä legenda raskaan teollisuuden käyttökohteissa. Valon ominaisuuksiin kuuluu erittäin vaativaan käyttöön tarkoitettu vaimennus, ja virranrajoitin on sijoitettu ruiskuvalettuun hermeettisesti suljettuun alumiinirunkoon. N200 HID on suunniteltu kestämään kaivos-, poraus- ja maansiirtoalan vaativia olosuhteita. Vaimennus erittäin vaativaan käyttöön Sisäänrakennettu virranrajoitin Vedenkestävä Vaihdettava valoyksikkö Valokoteloitu elektroniikka Gore -kalvoventtiili asennettu Suolasumu Eri versiot tarvittaville akseleille tehtävään kiinnitykseen 50

51 140mm (5.5 ) 191mm (7.5 ) 200mm (7.9 ) Tekniset tiedot N200 HID Teoreettinen lumen-teho : 3200lm Toiminnallinen lumen-teho : 2500lm Värilämpötila : 4250K Nimellisjännite, DC : 12 tai 24V Tulojännitealue, DC : 8-16 tai 16-32V Polttimo : 35W D2S Nimellisvirta 12V : 3.4A 24V : 1.7A Elektroniikka: Integroitu epoksikoteloitu Liitin : Built-in Deutsch 2-pin Kiinnitys : Yksi pultti M10 Isku : 60G Tärinä : 20Grms Hz Linssi : Karkaistu lasi Runko : Alumiini Paino : 2.4kg IP-luokitus : IP68 Suolasumu : ISO H Sähkömagneettinen yhteensopivuus : ISO Käyttölämpötilat : -40 C +85 C Valokuviot : High Beam Low Beam Wide Flood Flood Kaikkia tuotteita ei ole saatavilla kaikilla markkinoilla. Jatkuvien parannusten myötä tekniset tiedot ja muotoilu muuttuvat. Kuvissa ei ehkä esitetä kaikkien versioiden muotoilua, ja jotkin ominaisuudet ovat versiokohtaisia. Lumen-teho vaihtelee linssin värin mukaan. HID -TYÖVALOT 51

52 N45 HID Ominaisuudet Voimakas valoteho lm/w Korkea lumen/watti hyötysuhde Voimakas valokuvio Lujatekoinen rakenne ALU Lujatekoinen alumiinikotelo Karkaistu lasi Vaimennus erittäin vaativaan käyttöön NORDIC N45 HID Nordic N45 HID on kompakti valaistusratkaisu vaativaan käyttöön. Valon ominaisuuksiin kuuluu erittäin vaativaan käyttöön tarkoitettu vaimennus, ja se on saatavilla 35 tai 45 W:n vakiovahvistimella. Työvalo on saatavilla myös kahvalla varustettuna. N45 HID kestää erinomaisesti iskuja ja tärinää. Vaimennus erittäin vaativaan käyttöön Gore -kalvoventtiili asennettu Suolasumu Eri versiot tarvittaville akseleille tehtävään kiinnitykseen Kompakti Sisäänrakennettu virranrajoitin Vedenkestävä Vaihdettava valoyksikkö Saatavilla kahvalla 52

53 121mm (4.8 ) 119mm (4.7 ) 148mm (5.8 ) Tekniset tiedot N45 HID N45 HID N45 HID N45 HID N45 HID N45 HID Booster XD XD Booster Booster H H Teoreettinen lumen-teho : 5200lm 3200lm 5200lm 3200lm 5200lm 3200lm Toiminnallinen lumen-teho : 3500lm 2500lm 3500lm 2500lm 3500lm 2500lm Värilämpötila : 4250K Nimellisjännite, DC : 12 tai 24V Tulojännitealue, DC : 8-16 tai 16-32V Polttimo : 35W D1S Nimellisvirta 12V : 4.1A 3.0A 4.1A 3.0A 4.1A 3.0A 24V : 2.0A 1.5A 2.0A 1.5A 2.0A 1.5A Elektroniikka: Sisäänrakennettu Liitin : Built-in Deutsch 2-pin Pigtail Deutsch 2-pin Kiinnitys : Yksi pultti M10 Isku : 50G Tärinä : 20Grms Hz 20Grms 15.3Grms 15.3Grms 15.3Grms 15.3Grms Linssi : Karkaistu lasi Runko : Alumiini Paino : 1.2kg 1.2kg 1.1kg 1.1kg 1.1kg 1.1kg IP-luokitus : IP68 IP6K9K SAE J1455 Suolasumu : ISO H Sähkömagneettinen yhteensopivuus : ISO Käyttölämpötilat : -40 C +85 C Valokuviot : High Beam Low Beam Wide Flood Flood Kaikkia tuotteita ei ole saatavilla kaikilla markkinoilla. Jatkuvien parannusten myötä tekniset tiedot ja muotoilu muuttuvat. Kuvissa ei ehkä esitetä kaikkien versioiden muotoilua, ja jotkin ominaisuudet ovat versiokohtaisia. Lumen-teho vaihtelee linssin värin mukaan. HID -TYÖVALOT 53

54 SCULPTOR LED Ominaisuudet Pitkä käyttöikä Vedenkestävä Vähäinen huolto Lujatekoinen rakenne Estojännitesuojattu Sähkömagneettinen yhteensopivuus Quake vaimennus NORDIC SCULPTOR LED Nordic SCULPTOR LED -valossa ajovalo, suuntavilkku ja seisontavalo yhdistyvät yhdeksi kokonaisuudeksi. Tämä valo on erittäin tehokas maanviljely-, rakennus- sekä trukki- ja perävaunusovelluksissa. SCULPTOR LED -yhdistelmävalo on s a a t a v i l l a E u r o o p a n u n i o n i n l i i k e n n e s ä ä n t ö j e n m u k a i s e s t i hyväksyttynä versiona, ja se on ihanteellinen LED-ratkaisu, kun tarvitaan ajovaloa tai suuntavilkkua. ECE Suojattu ylikuumenemiselta Monijännitteinen ECE Valokuvion optisesti tasainen jakautuminen Suojaus nopeilta jännitemuutosilmiöiltä Ylijännitesuojattu Suolasumu Voimakas valokuvio Ajovalo, suuntavilkku ja seisontavalo yhdessä kokoonpanossa 54

55 233mm (9.2 ) 134mm (5.3 ) 161mm (6.3 ) Tekniset tiedot Hyväksynnät : ECE Värilämpötila : 5700K Nimellisjännite, DC : 12-24V Tulojännitealue, DC : 9-32V Virrankulutus : Ajovalo 22W Suuntavilkku 17.5W Seisontavalo 2.7W Elektroniikka: Sisäänrakennettu Liitin : Built-in Deutsch 6-pin Kiinnitys : Yksi pultti M10 Isku : 60G Tärinä : 15.3 Grms Hz Linssi : PC Runko : Alumiini Paino : 1.5kg IP-luokitus : IP68 IP6K9K SAE J1455 Suolasumu : ISO H Sähkömagneettinen yhteensopivuus : ISO ISO ISO EN12895 CISPR 25 Class 3 R10 Käyttölämpötilat : -40 C +85 C (Suojattu ylikuumenemiselta) Kaikkia tuotteita ei ole saatavilla kaikilla markkinoilla. Jatkuvien parannusten myötä tekniset tiedot ja muotoilu muuttuvat. Kuvissa ei ehkä esitetä kaikkien versioiden muotoilua, ja jotkin ominaisuudet ovat versiokohtaisia. Lumen-teho vaihtelee linssin värin mukaan. LED AJOVALOT 55
