1 Nuumäen päiväkoti hankenumero (18) Hankesuunnitelma

2 2 (18) Sisällysluettelo 1. Yhteenveto hankkeesta Hankesuunnitelman laadinta Hankkeesta aiemmin tehdyt päätökset ja selvitykset Hankkeesta tehdyt päätökset Hankkeesta tehdyt selvitykset Hankkeen perustelut Tarpeellisuus ja kiireellisyys Vaihtoehtoiset tilan hankintatavat Rakennuspaikka Sijainti ja hallinta Kaava- ja kiinteistötiedot Tontin ympäristö Tontin ominaisuudet Tontin rakennuskanta Liikenne ja pysäköinti Kadut ja kunnallistekniikka Suunnittelutavoitteet Yleiset tavoitteet Kaupunkikuvalliset tavoitteet Toiminnalliset tavoitteet ja tilatavoitteet Pihaan liittyvät tavoitteet Elinkaari- ja energiatehokkuustavoitteet Esteettömyys Rakennustekniset tavoitteet LVIA-tekniset tavoitteet Sähkötekniset tavoitteet Huoltokirja Hankkeen laajuustavoitteet Hankkeen kustannustavoitteet Rakennuskustannusennuste Käyttökustannusennuste Ensikertaisen kalustamisen ja varustamisen kustannusennuste Rahoitus, toteutus ja aikataulu Tarvittavat toimenpiteet Tiedotus ESPOON KAUPUNKI ESPOON KAUPUNKI ESBO STAD ESBO STAD

3 3 (18) Liitteet Liite 1: Hankelomake 6 Liite 2: Pinta-alakäsitteet Liite 3: Asemakaava ja määräykset Liite 4: Alustava rakennettavuusselvitys Liite 5: Huonetilaohjelma Liite 6: Tavoitehinta-arvio Liite 7: Päiväkotien vertailukustannukset 1. Yhteenveto hankkeesta Hankkeen numero 3672 Kohteen nimi Nuumäen päiväkoti Omistaja ja hallinta Espoon kaupunki, Tilakeskus-liikelaitos Käyttäjä Espoon kaupunki, Sivistystoimi, Suomenkielinen varhaiskasvatus Kaupunginosa 61 Viherlaakso Kortteli Tontti 9 Kiinteistötunnus Osoite Nuumäentie 2 Tontin pinta-ala 3388 m² Tontin rakennusoikeus 1355 (e 0,4) Asemakaava Vahvistettu Tarveselvitys Opetus- ja varhaiskasvatuslautakunta on hyväksynyt hankkeen tarveselvityksen Rakennuksessa tapahtuva toiminta Lasten päivähoito ja avoin päiväkoti Tilamitoituksellinen päivähoitopaikkamäärä 105 (todellinen 87) Henkilökuntamäärä 17 Hyötyala 923 hym² (+ kylmät tilat 78 hym², pihakatos 50m2) Bruttoala 1310 brm² (+ kylmät tilat 92 brm²) Laskennallinen huoneistoala (0,85 x brm²) 1115 m2 Lasten tiloja, hyötyala / hoitopaikka (105) 7,1 Kerrosluku 2 Aikataulu Rakennussuunnittelu 1/ /2015. Rakentaminen 6/ / Käyttöönotto 8/2016. Tarveselvityksen kustannusennuste 3,8 milj. Investointiohjelman varaus 4,9 milj. Tavoitehinta 3,8 milj. Hinta / hoitopaikka Toimitilavuokra / vuosi (25,33 / htm²/ kk) ESPOON KAUPUNKI ESPOON KAUPUNKI ESBO STAD ESBO STAD

4 4 (18) 2. Hankesuunnitelman laadinta Espoon kaupungin Tilakeskus-liikelaitoksen Talonsuunnittelu- ja rakennuspalvelut vastaa hankkeen kokonaissuunnittelusta ja toteutuksesta. Hankkeen osapuolet ja yhteystiedot Tilakeskus liikelaitos, Talonsuunnittelu Virastopiha 2 C, PL Espoon kaupunki Rakennuttaja-arkkitehti Rakennetekniikka LVIA-tekniikka Sähkötekniikka Energiainsinööri Kustannussuunnittelu Aulikki Torniainen Vesa Pyy Jaana Saira Pirjo Kurttila Tiina Sekki Sari Kinnunen Sivistystoimi, Esikunta, Tilat ja alueet -yksikkö Kamreerintie 3 B, PL 30, ESPOON KAUPUNKI Hankesuunnittelijat Eija Riikonen Leena Kangas Sivistystoimi, Suomenkielinen varhaiskasvatus Läkkisepänkuja 3 A, PL 3125, ESPOON KAUPUNKI Kehittämispällikkö Virpi Mattila Keittiösuunnittelu Espoo Catering -liikelaitos Virastopiha 3 A, PL 5111, ESPOON KAUPUNKI Ruokapalveluiden suunnittelija Ruokapalveluiden suunnittelija Monica Gentz Johanna Andsten Pohjarakenteet Tekninen keskus, geotekniikkayksikkö Virastopiha 2 C, PL 41, ESPOON KAUPUNKI Suunnitteluinsinööri Katariina Hämäläinen ESPOON KAUPUNKI ESPOON KAUPUNKI ESBO STAD ESBO STAD

5 5 (18) Esisuunnittelu Arkkitehtitoimisto Häkli Ky / Seppo Häkli Vipusentie 14B, Helsinki puh , . hakli@arkhakli.fi 3. Hankkeesta aiemmin tehdyt päätökset ja selvitykset 3.1. Hankkeesta tehdyt päätökset Suomenkielinen varhaiskasvatus ja opetuslautakunta on hyväksynyt Nuumäen päiväkodin tarveselvityksen Nuumäen päiväkodille on esitetty rahoitus vuoden 2013 talousarvion investointiosassa: 3 milj vuodelle 2015 ja 1,9 milj. vuodelle 2016, yhteensä 4,9 milj Hankkeesta tehdyt selvitykset Alustava perustamistapaselvitys Liite 4: Alustava rakennettavuusselvitys 4. Hankkeen perustelut 4.1. Tarpeellisuus ja kiireellisyys Varhaiskasvatuksen palveluverkkoa kehitetään siten, että se muodostuu kooltaan taloudellisista ja toimivista päiväkodeista hyvillä sijaintipaikoilla. Nuumäen päiväkoti on liikenteellisesti laajalta alueelta hyvin saavutettavissa, joten sen valmistuttua voidaan aikanaan luopua joistakin epätarkoituksenmukaisista, pienistä päivähoitoyksiköistä. Päiväkotia käytetään aluksi myös alueen peruskorjattavien päiväkotien väistötilana Vaihtoehtoiset tilan hankintatavat Muilla tavoin kuin uudisrakentamisella ei ole mahdollista lisätä tarvittavia päivähoitopaikkoja. 5. Rakennuspaikka 5.1. Sijainti ja hallinta Nuumäen päiväkoti esitetään rakennettavaksi tilastoalueelle 151 kaupunginosan 61 Viherlaakso korttelin tontille 9. Osoite on Nuumäentie 2. Tontti sijaitsee Lähderannantien ja Nuumäentien risteyksessä. Tontin pinta-ala on 3388m² ja tehokkuusluku 0,4. Tontti on kaupungin omistuksessa ja merkitty tonttirekisteriin. ESPOON KAUPUNKI ESPOON KAUPUNKI ESBO STAD ESBO STAD

6 6 (18) 5.2. Kaava- ja kiinteistötiedot Kiinteistötunnus on Alueella on voimassa oleva asemakaava, joka on vahvistettu Asemakaavassa tontin kaavamerkintä on Y. Rakennusoikeus on 1355 kem² Liite 3: Asemakaava ja määräykset 5.3. Tontin ympäristö Päiväkotitontti sijoittuu valmiiksi rakentuneen asuinalueen keskiöön läpiajoliikenneväylän varteen. ESPOON KAUPUNKI ESPOON KAUPUNKI ESBO STAD ESBO STAD

7 7 (18) 5.4. Tontin ominaisuudet Geotekniikkayksikkö on tehnyt rakennusalueella kartoituksia ja pohjatutkimuksia rakennuksen suunnittelua varten. Maanpinta on ylimmillään alueen lounaisella sivulla tasolla +38 ja alimmillaan pohjoisella sivulla tasolla +35. Kallio on paljastuneena alueen länsiosassa. Ohut irtomaakerros on pintakerroksen alla pääosin tiiviydeltään vaihtelevaa hiekkaa ja moreenia. Irtomaakerros paksunee Lähderannantien suuntaan ja itälaidalla on moreenin päällä savea ja silttiä paksuimmillaan 2 metriä. Kallion pinta on porakonekairauksin varmennettuna tavattu syvimmillään 3,6 metrin syvyydessä maanpinnasta. Irtomaa-ainekset ovat lievästi routivia. Alueella ei ole Espoon Ympäristökeskuksen selvityksen mukaan tontin toimintahistorian perusteella syytä epäillä maaperän pilaantumista. Pohjavedenpintaa ei ole kairauksen yhteydessä havaittu. Lähialueella on mitattu paikoin kohonneita radon-pitoisuuksia. Maapohjan irtomaakerros on ohut, eikä se näin ollen kykene hidastamaan mahdollista säteilyä. Rakennus voidaan perustaa maanvaraisesti, kun pehmeät maa-ainekset on kaivettu pois. Alustavasti voidaan maapohjan geoteknisenä kantavuutena käyttötilassa käyttää arvoa 200 kn/m2. Alapohja voidaan tehdä maanvaraisena. Perustuksen varustetaan routasuojauksella VTT:n talonrakennuksen routasuojausohjeitten mukaisesti. Putkijohdot sekä piha- ja liikennealueet perustetaan maanvaraisesti. Putkijohtojen kaivutöiden yhteydessä on niiden sijainnista riippuen varauduttava louhintaan. Rakennuksen lopullisen sijoittelun ja rakenneratkaisujen jälkeen ratkaistaan täydentävien pohjatutkimusten tarve. Liite 4: Alustava rakennettavuusselvitys 5.5. Tontin rakennuskanta Tontti on rakentamaton lukuun ottamatta Lähderannantien ja Nuumäentien kulmauksessa olevaa muuntamoa (29 kem²), joka siirretään pois. Lähimmät naapurirakennukset ovat metrin päässä tontin etelä- ja lounaisrajoista Liikenne ja pysäköinti Ajoneuvoliikenteen saapumisreitti on Lähderannantieltä risteävä Nuumäentie, jonka kautta ei ole läpiajoa Kadut ja kunnallistekniikka ESPOON KAUPUNKI ESPOON KAUPUNKI ESBO STAD ESBO STAD

8 8 (18) Katuverkko ja kunnallistekniikka ovat valmiit. 6. Suunnittelutavoitteet 6.1. Yleiset tavoitteet Päivähoitoympäristön kaikessa suunnittelussa noudatetaan voimassa olevien lakien, asetusten ja viranomaismääräysten vaatimuksia sekä Espoon kaupungin suunnittelulle asettamia tavoitteita. Espoon kaupungin yleinen päiväkotirakennusten suunnitteluohje uudistetaan ja on käytettävissä syksyllä Yleisiä tavoitteita tontin ja rakennuksen suunnittelulle ovat käyttökelpoisuus ja käytettävyys, kestävyys, kauneus ja esteettömyys. Rakennuksen ja tontin suunnittelussa pyritään elinkaarikustannuksiltaan tehokkaisiin ratkaisuihin. Kohde on arkkitehtuuriltaan normaalia tavoitetasoa, luokka A. Rakennesuunnittelun vaativuusluokka on A, hanke voi sisältää vaatimusluokan AA rakenteita (RakMk A2) Kaupunkikuvalliset tavoitteet Asemakaavassa rakennuspaikka on yleisten rakennuksen tonttialue eikä sille ole asetettu erityisvaatimuksia lukuun ottamatta 30dB vaatimusta seinä- ja ikkunarakenteille Lähderannantien suuntaan Toiminnalliset tavoitteet ja tilatavoitteet Varhaiskasvatuksen ensisijaisena tavoitteena on lisätä ja ylläpitää lapsen kokonaisvaltaista hyvinvointia. Varhaiskasvatus on kokonaisuus, jossa lapsen hoito, kasvatus sekä opetus nivoutuvat toisiinsa. Nämä ulottuvuudet painottuvat eri tavoin eriikäisillä lapsilla sekä erilaisissa tilanteissa. Kun lapsen perustarpeista huolehditaan, lapsi voi suunnata mielenkiintonsa toisiin lapsiin, ympäristöön ja toimintaan. Näin lapsella on mahdollisimman hyvät kasvun, oppimisen ja kehittymisen edellytykset. Päiväkotiympäristön tulisi sisältää mahdollisuuksia päivän rytmittämiseen leikin ja levon vuorotteluun, ohjatun toiminnan ja liikkumisen lisäksi pienessä ryhmässä toimimiseen, itsekseen leikkimiseen ja lepoon. Monipuolinen liikkuminen on mahdollista kotialueilla ja erityisesti päiväkodin yhteisissä tiloissa, auloissa ja käytävillä sekä leikkipihassa. Sisätilojen tulee olla leikkimään ja liikkumaan houkuttelevat. Sisätilat suunnitellaan helposti valvottaviksi. Tilojen linkittäminen toisiinsa, läpinäkyvyys, sujuvat kulkureitit ja riittävä valaistus lisäävät turvallisuutta ja viihtyisyyttä. Tila- ja sisustusratkaisuissa otetaan huomioon lapsen mittakaava ja näkökulma. Kalustuksessa otetaan kuitenkin huomioon myös henkilökunnan työergonomia. Suunniteltavien tilojen tulisi olla muunneltavia ja mahdollistaa tilojen monipuolinen hyödyntäminen. Nuumäen päiväkodissa on 5 lapsiryhmää 1-6 vuotiaille. Kaikki lapsiryhmien kotialueet suunnitellaan ja varustetaan 21 lapselle, 2 kotialuetta varustetaan lisäksi 1-3 -vuotiaiden erityistarpeet huomioon ottaen. ESPOON KAUPUNKI ESPOON KAUPUNKI ESBO STAD ESBO STAD

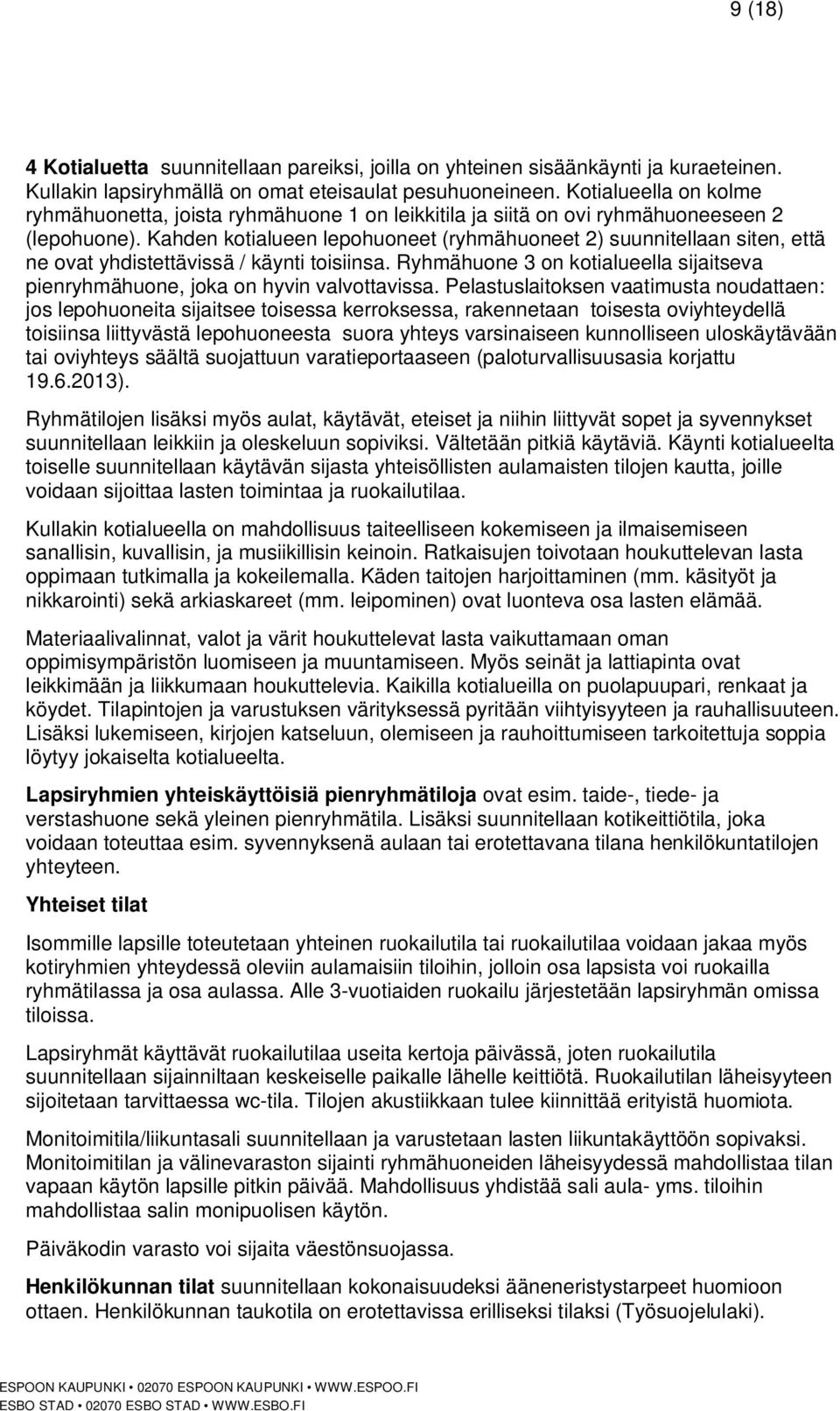

9 9 (18) 4 Kotialuetta suunnitellaan pareiksi, joilla on yhteinen sisäänkäynti ja kuraeteinen. Kullakin lapsiryhmällä on omat eteisaulat pesuhuoneineen. Kotialueella on kolme ryhmähuonetta, joista ryhmähuone 1 on leikkitila ja siitä on ovi ryhmähuoneeseen 2 (lepohuone). Kahden kotialueen lepohuoneet (ryhmähuoneet 2) suunnitellaan siten, että ne ovat yhdistettävissä / käynti toisiinsa. Ryhmähuone 3 on kotialueella sijaitseva pienryhmähuone, joka on hyvin valvottavissa. Pelastuslaitoksen vaatimusta noudattaen: jos lepohuoneita sijaitsee toisessa kerroksessa, rakennetaan toisesta oviyhteydellä toisiinsa liittyvästä lepohuoneesta suora yhteys varsinaiseen kunnolliseen uloskäytävään tai oviyhteys säältä suojattuun varatieportaaseen (paloturvallisuusasia korjattu ). Ryhmätilojen lisäksi myös aulat, käytävät, eteiset ja niihin liittyvät sopet ja syvennykset suunnitellaan leikkiin ja oleskeluun sopiviksi. Vältetään pitkiä käytäviä. Käynti kotialueelta toiselle suunnitellaan käytävän sijasta yhteisöllisten aulamaisten tilojen kautta, joille voidaan sijoittaa lasten toimintaa ja ruokailutilaa. Kullakin kotialueella on mahdollisuus taiteelliseen kokemiseen ja ilmaisemiseen sanallisin, kuvallisin, ja musiikillisin keinoin. Ratkaisujen toivotaan houkuttelevan lasta oppimaan tutkimalla ja kokeilemalla. Käden taitojen harjoittaminen (mm. käsityöt ja nikkarointi) sekä arkiaskareet (mm. leipominen) ovat luonteva osa lasten elämää. Materiaalivalinnat, valot ja värit houkuttelevat lasta vaikuttamaan oman oppimisympäristön luomiseen ja muuntamiseen. Myös seinät ja lattiapinta ovat leikkimään ja liikkumaan houkuttelevia. Kaikilla kotialueilla on puolapuupari, renkaat ja köydet. Tilapintojen ja varustuksen värityksessä pyritään viihtyisyyteen ja rauhallisuuteen. Lisäksi lukemiseen, kirjojen katseluun, olemiseen ja rauhoittumiseen tarkoitettuja soppia löytyy jokaiselta kotialueelta. Lapsiryhmien yhteiskäyttöisiä pienryhmätiloja ovat esim. taide-, tiede- ja verstashuone sekä yleinen pienryhmätila. Lisäksi suunnitellaan kotikeittiötila, joka voidaan toteuttaa esim. syvennyksenä aulaan tai erotettavana tilana henkilökuntatilojen yhteyteen. Yhteiset tilat Isommille lapsille toteutetaan yhteinen ruokailutila tai ruokailutilaa voidaan jakaa myös kotiryhmien yhteydessä oleviin aulamaisiin tiloihin, jolloin osa lapsista voi ruokailla ryhmätilassa ja osa aulassa. Alle 3-vuotiaiden ruokailu järjestetään lapsiryhmän omissa tiloissa. Lapsiryhmät käyttävät ruokailutilaa useita kertoja päivässä, joten ruokailutila suunnitellaan sijainniltaan keskeiselle paikalle lähelle keittiötä. Ruokailutilan läheisyyteen sijoitetaan tarvittaessa wc-tila. Tilojen akustiikkaan tulee kiinnittää erityistä huomiota. Monitoimitila/liikuntasali suunnitellaan ja varustetaan lasten liikuntakäyttöön sopivaksi. Monitoimitilan ja välinevaraston sijainti ryhmähuoneiden läheisyydessä mahdollistaa tilan vapaan käytön lapsille pitkin päivää. Mahdollisuus yhdistää sali aula- yms. tiloihin mahdollistaa salin monipuolisen käytön. Päiväkodin varasto voi sijaita väestönsuojassa. Henkilökunnan tilat suunnitellaan kokonaisuudeksi ääneneristystarpeet huomioon ottaen. Henkilökunnan taukotila on erotettavissa erilliseksi tilaksi (Työsuojelulaki). ESPOON KAUPUNKI ESPOON KAUPUNKI ESBO STAD ESBO STAD

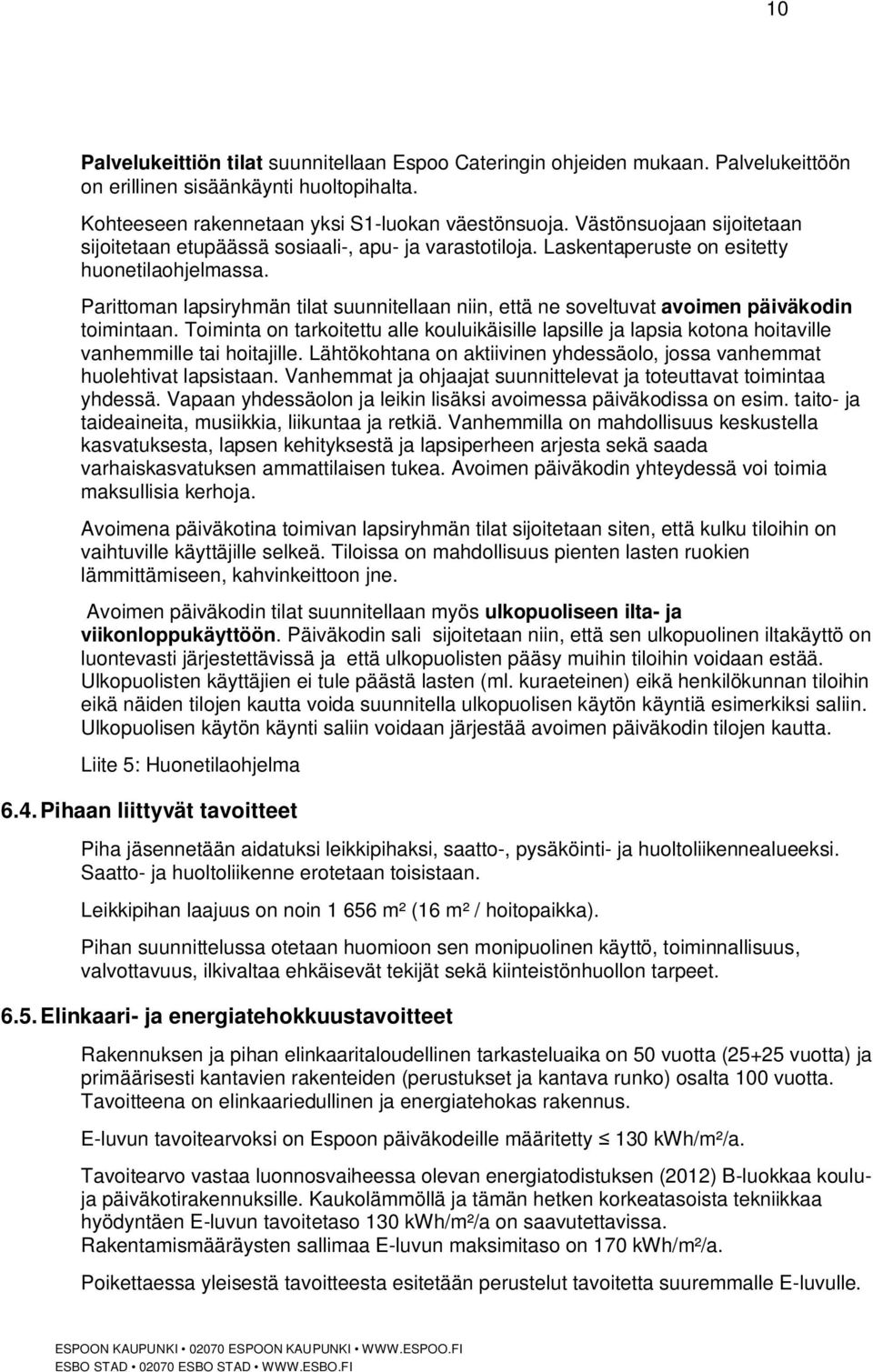

10 10 (18) Palvelukeittiön tilat suunnitellaan Espoo Cateringin ohjeiden mukaan. Palvelukeittöön on erillinen sisäänkäynti huoltopihalta. Kohteeseen rakennetaan yksi S1-luokan väestönsuoja. Västönsuojaan sijoitetaan sijoitetaan etupäässä sosiaali-, apu- ja varastotiloja. Laskentaperuste on esitetty huonetilaohjelmassa. Parittoman lapsiryhmän tilat suunnitellaan niin, että ne soveltuvat avoimen päiväkodin toimintaan. Toiminta on tarkoitettu alle kouluikäisille lapsille ja lapsia kotona hoitaville vanhemmille tai hoitajille. Lähtökohtana on aktiivinen yhdessäolo, jossa vanhemmat huolehtivat lapsistaan. Vanhemmat ja ohjaajat suunnittelevat ja toteuttavat toimintaa yhdessä. Vapaan yhdessäolon ja leikin lisäksi avoimessa päiväkodissa on esim. taito- ja taideaineita, musiikkia, liikuntaa ja retkiä. Vanhemmilla on mahdollisuus keskustella kasvatuksesta, lapsen kehityksestä ja lapsiperheen arjesta sekä saada varhaiskasvatuksen ammattilaisen tukea. Avoimen päiväkodin yhteydessä voi toimia maksullisia kerhoja. Avoimena päiväkotina toimivan lapsiryhmän tilat sijoitetaan siten, että kulku tiloihin on vaihtuville käyttäjille selkeä. Tiloissa on mahdollisuus pienten lasten ruokien lämmittämiseen, kahvinkeittoon jne. Avoimen päiväkodin tilat suunnitellaan myös ulkopuoliseen ilta- ja viikonloppukäyttöön. Päiväkodin sali sijoitetaan niin, että sen ulkopuolinen iltakäyttö on luontevasti järjestettävissä ja että ulkopuolisten pääsy muihin tiloihin voidaan estää. Ulkopuolisten käyttäjien ei tule päästä lasten (ml. kuraeteinen) eikä henkilökunnan tiloihin eikä näiden tilojen kautta voida suunnitella ulkopuolisen käytön käyntiä esimerkiksi saliin. Ulkopuolisen käytön käynti saliin voidaan järjestää avoimen päiväkodin tilojen kautta. Liite 5: Huonetilaohjelma 6.4. Pihaan liittyvät tavoitteet Piha jäsennetään aidatuksi leikkipihaksi, saatto-, pysäköinti- ja huoltoliikennealueeksi. Saatto- ja huoltoliikenne erotetaan toisistaan. Leikkipihan laajuus on noin m² (16 m² / hoitopaikka). Pihan suunnittelussa otetaan huomioon sen monipuolinen käyttö, toiminnallisuus, valvottavuus, ilkivaltaa ehkäisevät tekijät sekä kiinteistönhuollon tarpeet Elinkaari- ja energiatehokkuustavoitteet Rakennuksen ja pihan elinkaaritaloudellinen tarkasteluaika on 50 vuotta (25+25 vuotta) ja primäärisesti kantavien rakenteiden (perustukset ja kantava runko) osalta 100 vuotta. Tavoitteena on elinkaariedullinen ja energiatehokas rakennus. E-luvun tavoitearvoksi on Espoon päiväkodeille määritetty 130 kwh/m²/a. Tavoitearvo vastaa luonnosvaiheessa olevan energiatodistuksen (2012) B-luokkaa kouluja päiväkotirakennuksille. Kaukolämmöllä ja tämän hetken korkeatasoista tekniikkaa hyödyntäen E-luvun tavoitetaso 130 kwh/m²/a on saavutettavissa. Rakentamismääräysten sallimaa E-luvun maksimitaso on 170 kwh/m²/a. Poikettaessa yleisestä tavoitteesta esitetään perustelut tavoitetta suuremmalle E-luvulle. ESPOON KAUPUNKI ESPOON KAUPUNKI ESBO STAD ESBO STAD

11 11 (18) Suunnitteluvaiheen energialaskenta tehdään rakentamismääräyskokoelman osan D3 (2012) mukaan. Laskenta suoritetaan D3 (2012) kohdan mukaisella dynaamisella laskentatyökalulla. Lisäksi hankkeessa laaditaan tavoitekulutuslaskenta valituilla teknisillä ratkaisuilla ja oletetuilla käyttöajoilla sisältäen määräysten mukaisen laskennan ulkopuoliset erilliskuluttajat (kuten sulatukset, ulkovalaistus ja valmistuskeittiö). Tavoitekulutuslaskennan perusteella määritetään luonnoksista hankkeen laskennalliset käyttökustannukset (energia ja vesi). E-luvun toteutumisen osoittava laskenta tehdään rakentamismääräyskokoelman osan D3 mukaan. Laskennan tulokset esitetään (vähintään) energiaselvityksessä, joka sisältää D3 (2012) kohdan mukaiset tarkastelut. Lisäksi laskennan kulusta ja lähtötiedoista tehdään erillinen selvitys Hyvä lämmöneristys ja tiiveys Rakennuksen lämmöneristävyyden ja tiiviyden osalta noudatetaan RakMK osaa D3, Rakennusten energiatehokkuus, määräykset ja ohjeet Tiiviyden toteutuminen osoitetaan mittaamalla. Rakennuksen ilmavuotoluvun (q 50 ) tulee olla alle 2,0. Rakennusvaiheessa ilmanvuotoluku mitataan sekä lämpökamerakuvaukset tehdään sellaisessa vaiheessa, jossa korjauksia voidaan vielä tiiveyden parantamiseksi tehdä. Lisäksi tiiveysmittaukset ja lämpökamerakuvaukset suoritetaan takuuaikana. Ulkovaipan osalta U-arvoina käytetään ensisijaisesti D3 vertailutason mukaisia eristystasoja Sisäilmasto Rakennus suunnitellaan ja toteutetaan siten, että sisäilman osalta saavutetaan korkea taso. Sisäilmaston laatutaso suunnitellaan hyödyntäen sisäilmastoluokitus 2008:n mukaisia vaatimuksia seuraavasti: Ilmanvaihtomäärien mitoitus perustuu S2 sisäilmastoluokkaan. Kesäaikainen lämpötila tulee täyttää S3 mukaiset vaatimukset niinä kuukausina, kun tilat ovat käytössä. Olosuhteiden toteutuminen osoitetaan olosuhdesimuloinnein. Rakennusmateriaalien ovat päästöluokaltaan M1-luokkaa, rakennustöiden puhtaudessa noudatetaan suunnitteluohjeen keskeisimpiä tavoitteita Arkkitehtuuriin liittyvät ratkaisut Rakennus suunnitellaan kompaktiksi ja vaipan ala optimoidaan, ikkunat suunnataan ja suunnitellaan lämpötalouden ja luonnonvalon hyödyntämisen kannalta oikein. Rakennuksen massoittelussa kiinnitetään huomiota vaipan kokonaisalaan ja ikkunoiden kokonaisalaltaan tehokkaaseen sijoitteluun. Auringon aiheuttama ylilämpeneminen ehkäistään ensisijaisesti ulkopuolisella aurinkosuojauksella, jolla pyritään jäähdytyksen välttämiseen. Auringonsuojausten toimivuus esitetään tyyppitiloille tehtävien olosuhdesimulointien perusteella. ESPOON KAUPUNKI ESPOON KAUPUNKI ESBO STAD ESBO STAD

12 12 (18) Tekniikan tarpeenmukaisuus Tekniikan tarpeenmukaisella käytöllä voidaan parantaa rakennuksen energiatehokkuutta merkittävästi. Tarpeenmukaisuutta tarkastellaan erityisesti ilmanvaihdon ja valaistuksen osalta. Päiväkotihankkeissa E-lukuun vaikuttavia merkittävimpiä tekijöitä ovat valaistustasot sekä valaistuksen tehokkuus, ilmanvaihdon tarpeenmukaisuus sekä ilmanvaihdon sähkötehokkuus Muuntojoustavuus Runkojärjestelmä (pysty- ja vaakarakenteet) valitaan siten että se sallii joustavan käytön ja myöhempiä tilamuutoksia (jännevälit, kerroskorkeus ja hyötykuormamitoitus). Talotekniikan nousukuilut keskitetään. Talotekniikan suunnittelussa huomioidaan muuntojoustavuuden näkökohdat Ylläpidettävyys ja huollettavuus Kiinteistö, rakennus ja pihat, suunnitellaan helposti huollettavaksi ja ylläpidettäväksi. Materiaalit valitaan siten, että uusimistarve on normaalia kunnossapitoa Esteettömyys Päiväkodin tilat ovat esteettömiä. Pääsy rakennukseen on esteetön. Jokaisesta lapsiryhmästä on esteetön pääsy leikkipihalle, jossa on mielenkiintoisia leikkivälineitä myös pyörätuolia käyttäville lapsille Rakennustekniset tavoitteet Maanrakennus, tontin käsittely ja pohjarakenteet Rakennukset ja putkijohdot perustetaan pääosin maanvaraisina. Perustamisen suunnittelu edellyttää täydentäviä maaperätutkimuksia. Suunnittelussa otetaan huomioon tulvareitti Runko, vaippa ja täydentävät rakenteet Päiväkoti on kaksikerroksinen. Kaksikerroksinen ratkaisu edellyttää rakennuksen varustamista hissillä. Rakennusten energiatehokkuudessa noudatetaan tulevia RakMK D3 määräykset ja ohjeet Muita yleisiä tavoitteita ovat mm: Paloluokka on P1 - P2 suunnitteluratkaisusta riippuen. Lämpö ja kosteustekninen suunnitteluluokka on RF2. Akustinen luokitus on pääosin luokkaa C. Väliseinissä ääneneristysmääräysten mukaan Rakennuksen runkoratkaisussa huomioidaan rakennuksen muuntojoustavuus. Kosteuden välttämiseksi on suunnittelussa noudatettava Espoon kaupungin talonrakennustoiminnan ohjeilla ja määräyksillä täydennettyä Suomen rakentamismääräyskokoelman osaa C2 (Kosteus, määräykset ja ohjeet 1998). ESPOON KAUPUNKI ESPOON KAUPUNKI ESBO STAD ESBO STAD

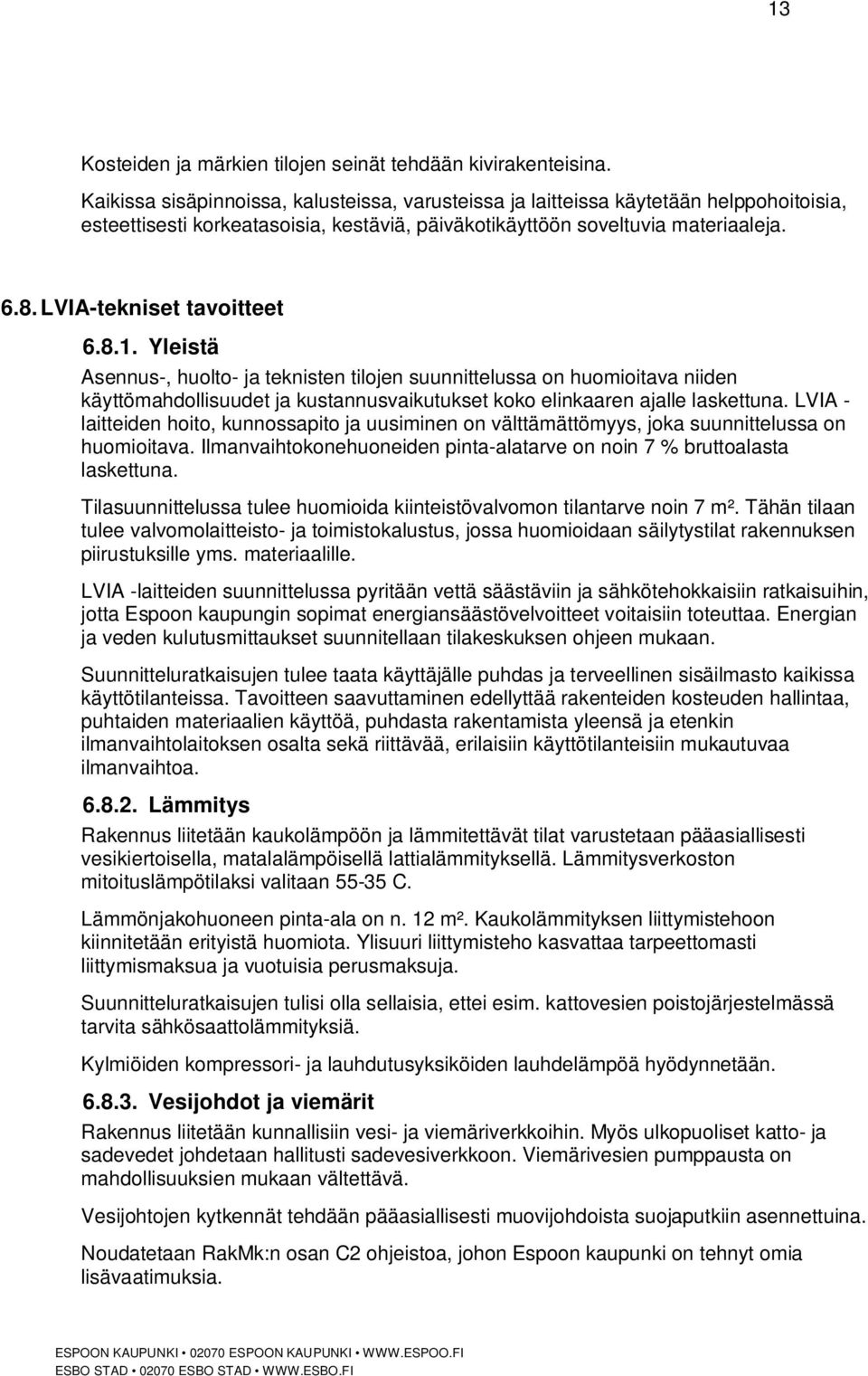

13 13 (18) Kosteiden ja märkien tilojen seinät tehdään kivirakenteisina. Kaikissa sisäpinnoissa, kalusteissa, varusteissa ja laitteissa käytetään helppohoitoisia, esteettisesti korkeatasoisia, kestäviä, päiväkotikäyttöön soveltuvia materiaaleja LVIA-tekniset tavoitteet Yleistä Asennus-, huolto- ja teknisten tilojen suunnittelussa on huomioitava niiden käyttömahdollisuudet ja kustannusvaikutukset koko elinkaaren ajalle laskettuna. LVIA - laitteiden hoito, kunnossapito ja uusiminen on välttämättömyys, joka suunnittelussa on huomioitava. Ilmanvaihtokonehuoneiden pinta-alatarve on noin 7 % bruttoalasta laskettuna. Tilasuunnittelussa tulee huomioida kiinteistövalvomon tilantarve noin 7 m². Tähän tilaan tulee valvomolaitteisto- ja toimistokalustus, jossa huomioidaan säilytystilat rakennuksen piirustuksille yms. materiaalille. LVIA -laitteiden suunnittelussa pyritään vettä säästäviin ja sähkötehokkaisiin ratkaisuihin, jotta Espoon kaupungin sopimat energiansäästövelvoitteet voitaisiin toteuttaa. Energian ja veden kulutusmittaukset suunnitellaan tilakeskuksen ohjeen mukaan. Suunnitteluratkaisujen tulee taata käyttäjälle puhdas ja terveellinen sisäilmasto kaikissa käyttötilanteissa. Tavoitteen saavuttaminen edellyttää rakenteiden kosteuden hallintaa, puhtaiden materiaalien käyttöä, puhdasta rakentamista yleensä ja etenkin ilmanvaihtolaitoksen osalta sekä riittävää, erilaisiin käyttötilanteisiin mukautuvaa ilmanvaihtoa Lämmitys Rakennus liitetään kaukolämpöön ja lämmitettävät tilat varustetaan pääasiallisesti vesikiertoisella, matalalämpöisellä lattialämmityksellä. Lämmitysverkoston mitoituslämpötilaksi valitaan C. Lämmönjakohuoneen pinta-ala on n. 12 m². Kaukolämmityksen liittymistehoon kiinnitetään erityistä huomiota. Ylisuuri liittymisteho kasvattaa tarpeettomasti liittymismaksua ja vuotuisia perusmaksuja. Suunnitteluratkaisujen tulisi olla sellaisia, ettei esim. kattovesien poistojärjestelmässä tarvita sähkösaattolämmityksiä. Kylmiöiden kompressori- ja lauhdutusyksiköiden lauhdelämpöä hyödynnetään Vesijohdot ja viemärit Rakennus liitetään kunnallisiin vesi- ja viemäriverkkoihin. Myös ulkopuoliset katto- ja sadevedet johdetaan hallitusti sadevesiverkkoon. Viemärivesien pumppausta on mahdollisuuksien mukaan vältettävä. Vesijohtojen kytkennät tehdään pääasiallisesti muovijohdoista suojaputkiin asennettuina. Noudatetaan RakMk:n osan C2 ohjeistoa, johon Espoon kaupunki on tehnyt omia lisävaatimuksia. ESPOON KAUPUNKI ESPOON KAUPUNKI ESBO STAD ESBO STAD

14 14 (18) Ilmanvaihto Rakennuksen ilmanvaihto varustetaan suodatuksella, tulo- ja poistoilmapuhaltimilla, tehokkaalla lämmöntalteenotolla ja lämmityksellä. Myös ns. likaisten tilojen ilmanvaihtoon tulee suunnitella lämmöntalteenotto. Varjostukset ja auringonsuojaukset on suunniteltava siten, että kesäajan huonelämpötilan astetuntivaatimus täyttyy ensisijaisesti rakenteellisten ja passiivisten keinojen avulla. Alustatilan koneellisesta ilmanvaihdosta ja tarvittaessa radonpoistosta on myös huolehdittava. Ilmanvaihdon energiatalous huomioidaan jakamalla laitos käyttövyöhykkeisiin, tehokkaalla lämmöntalteenotolla sekä ilmanvaihdon tarpeenmukaisuudella. Energiatehokkuus tulee ottaa suunnittelun keskeiseksi tavoitteeksi. Koko rakennuksen ilmanvaihtokoneiden keskimääräinen sähkötehokkuuden (SFP) on vakioilmavirtaisille koneille alle 1,5 kw/m³/s ja muuttuvailmavirtaisille koneille mitoitustilanteessa alle 2,0 kw/m³/s. Lämmöntalteenotossa pyritään käyttämään pyörivää kiekkoa aina kun mahdollista. Lähtökohtaisesti kaikki rakennuksen ilmavirrat ovat lämmöntalteenoton piirissä. Poikkeukset tutkitaan tapauskohtaisesti. Lämmöntalteenoton vuosihyötysuhteen tavoite on yli 70 %. Rakennukseen suunnitellaan tarpeenmukainen ilmanvaihto. Ilmavirtasäätöisyys voidaan toteuttaa portaallisena tai portaattomana, riippuen kokonaistaloudellisuudesta. Ilmavirtasäädön periaatteena on lähtökohtaisesti sekä CO 2 - että lämpötilaohjaus, mahdollisesti myös läsnäolotietoon perustuva ohjaus (erityisesti jos käytetään läsnäoloohjauksia valaistuksessa). LVIA -laitteiden suunnittelussa pyritään myös vettä säästäviin ja sähkötehokkaisiin ratkaisuihin, jotta Espoon kaupungin sopimat energiansäästövelvoitteet voidaan toteuttaa. Laitevalinnoissa huomioidaan energiatehokkuus tavoitteena vähintään A-luokka Rakennusautomaatio Rakennusautomaatiojärjestelmä toteutetaan nykyaikaisella DDC-tekniikalla. Tila- ja vyöhyke-kohtaisen ilmanvaihdon ohjauksessa voidaan hyödyntää väyläpohjaisia ratkaisuja. Valvomossa tulee olla selainpohjainen käyttöliittymä Mittarointi Rakennuksen energiankulutuksen seurantaa ja energiatasetta sekä olosuhteiden hallintaa varten rakennetaan mittarointijärjestelmä. Kohteen kokonaisenergiankäyttöä (sähkö- ja lämpö) seurataan tuntitasolla. Merkittäviä järjestelmiä sekä erilliskuluttajia seurataan lisäksi erikseen. Niitä ovat vähintään valaistussähkö, ilmanvaihtokoneet (myös lämmönkulutuksen seuranta), jäähdytyskoneet, kylmiöt ja keittiölaitteet. Lämpimän käyttöveden kulutus ja kierron lämmönkulutus mitataan erikseen. ESPOON KAUPUNKI ESPOON KAUPUNKI ESBO STAD ESBO STAD

15 15 (18) Lisäksi on pystyttävä seuraamaan mahdollisesti tontilla tuotetun uusiutuvan energian määrää. Vedenkulutus on alamitattava merkittävien erilliskuluttajien osalta, vähintään keittiö sekä liikuntasali sosiaalitiloineen. Lisäksi päiväkodin kulutukset mitataan erikseen. Mittaukset varustetaan ohjelmoitavalla vuodontunnistusjärjestelmällä. Kaikkia tämän kohdan asioita on pystyttävä seuraamaan ja tallentamaan valvomon keskustietokoneelta sekä etäyhteydellä Sähkötekniset tavoitteet Yleistä Sähköasennusten varustelutason pyrkimyksenä on olla ajanmukainen, laadukas ja tasainen Sähkötilat ja sähkönjako Rakennuksiin johtavat talojohdot asennetaan maakaapeleina. Pääkeskus kosketussuojaista kennorakennetta asennetaan pääkeskushuoneeseen (3,6 x 2,6 x 2,8 m). Ryhmäkeskukset asennetaan ryhmäkeskuskomeroihin ja varustetaan sulakeautomaateilla, ryhmitysalue n. 300 m². Tiloihin, joihin tulee useita ohjauspainikkeita, tulee kaikki ohjaukset keskittää ohjauskeskuksiin. Talojakamoon (2 x 3 m) sijoitetaan puhelintalo- ja atk-jakamo sekä -ristikytkentä, kulunvalvonnan keskusyksikkö. Kerrosristikytkennät asennetaan komeroihin. Tietojärjestelmähuoneeseen (2 x 3 m) asennetaan antennivahvistin, paloilmoitin/varoitinkeskus, hälytyksensiirtojärjestelmä, murtohälytyskeskus, kulunvalvonta- ja työajanseurantajärjestelmän keskuslaitteet sekä videovalvontajärjestelmän keskuslaitteet. Maadoituselektrodit ja betoniraudoituksen maadoitus. Asennukset seudun laitosten erityisohjeen mukaan. Johtoteinä sijaintipaikan mukaan joko levy- ja Al-tikashylly, erilliset hyllyt vahva- ja heikkovirtakaapeleille. Toimistotilat varustetaan pistorasiakouruilla. Päiväkodin putkitukset ja kaapeloinnit tehdään halogeenittomilla kaapeleilla Valaistus ja pistorasiat Päiväkodin lasten tilojen valaisimet ovat kodinomaisia ja valaistustaso on Lx. Ulkovalaistus tehdään riittäväksi. Ulkovarastot ja jätekatos varustetaan sisä- ja ulkovalaisimilla sekä pistorasioilla. Pistorasioita asennetaan siten, että jatkojohtojen tarvetta ei ole Tietoliikennejärjestelmät Tietoliikenneyhteyksiä puhelin, atk varten asennetaan yleiskaapelointi CAT 6 A siirtotieluokka E A. Ryhmähuoneissa varaudutaan älytaulujen ja projektorien asennukseen. Puhelimia mm. ryhmiin, hallintotiloihin ja keittiöön. Kaukomittauksena mitataan lämmön, veden ja sähkön kulutusta yhdestä mittauspisteestä. Tilojen sijoitus voi edellyttää porttipuhelimen asentamista. ESPOON KAUPUNKI ESPOON KAUPUNKI ESBO STAD ESBO STAD
