TUNNISTA JA TUTKI RISKIRAKENNE

Transkriptio

1 TUNNISTA JA TUTKI RISKIRAKENNE OPETUSMATERIAALI Pientalojen riskirakenteet

2 PIENTALOJEN RISKIRAKENTEET Sisällysluettelo Saate... 3 Puurakenteinen väliseinä eristämättömän väliseinän päällä Valesokkeli Valesokkeli, valesokkelin ongelma Tiiliseinän kynsirako Tiiliseinä ja valesokkeli Puulattia eristämättömän betonilaatan päällä Puulattia, sahapurueriste Reunavahvistettu laatta, tiilitalo ja puulattiat Höyrysulku eristeen sisässä Betoniväliseinä alalaatan päällä Betoniseinä anturan päällä ns. osastoiva seinä Tiiliseinä anturan päällä, osastoiva seinä Tiiliseinä alalaatan päällä Reunavahvistettu laatta, kylmäsiltojen vaikutus rakenteessa Reunavahvistettu laatta, parketti suoraan laatan päällä Reunavahvistettu laatta tiiliseinä ja puulattia Purueristeinen seinä luvun talon kellari Kellarin seinän mineraalivillaeristys,voi olla myös elementtirakenteinen Kellarin harkkoseinä, sisäpuolinen eriste Kellarin seinän sisäpuolinen eristys Purueriste kellarin betoniholvin päällä Aluskate Hirsiseinä ja purueriste, ulkoseinän liitos Tuulettuva alapohja, alapohjan liitos ulkoseinään Tuulettuva alapohja Yläpohjan höyry / ilmasulun vuodot Ullakkotila, tuuletuksen tukkiminen Märkätila, saunan ja pesuhuoneen välisen seinän alapuu pintalaatan päällä Märkätila, pesuhuone, sauna, väliseinä Märkätilan läpiviennit Päällelaatoitus

3 Opetusdiat 2012 SAATTEEKSI Tämä opetusmateriaali palvelee ensisijaisesti kuntotutkimuksen opettajien työkaluna, mutta sitä voidaan hyödyntää laajemminkin korjausrakennusalalla. Materiaali ei ole kuntotutkimusohje, vaan opetuksen apuväline riskirakenteiden havainnollistamiseen ja tunnistamiseen. Aineiston osioita voi käyttää myös erikseen. Opetusmateriaalin käyttäjä vastaa itse siitä, että hän ymmärtää käyttämässään materiaalissa esitetyt asiat. Hän vastaa käyttävänsä materiaalia vain niiltä osin, kuin se soveltuu käsiteltävissä olevaan aiheeseen/ opetussisältöön. Tässä esitetyt rakennetyypit eivät suinkaan ole aina vaurioituneet, mutta koska ne ovat vaurioitumisherkkiä, on ne syytä tutkia ja ryhtyä toimenpiteisiin vaurioitumisen ennaltaehkäisemiseksi. Mikrobi- ja materiaalinäytteitä otetaan pääsääntöisesti silloin, kun vaurio ja mikrobikasvusto eivät ole silmin havaittavia. Asumisterveysohjeen ja Asumisterveysoppaan mukaan silmin havaittava mikrobikasvusto, jonka mikrobit tai aineenvaihduntatuotteet voivat päästä sisäilmaan, on terveyshaitta ja vaurio on korjattava. Näytteitä on syytä ottaa myös silloin, jos kyseessä on riitatapaus ja näytteet tarvitaan varmentamaan mikrobikasvuston olemassa olo. Tämä opetusmateriaali ei sovellu juristien riitojen todistelumateriaaliksi, eikä se ole viranomaisohje mihinkään muuhunkaan tarkoitukseen. Samat riskirakenteet löytyvät ympäristöoppaista 28 ja 29 vuodelta Näytteiden oton ja tulkinnan tulee tapahtua Asumisterveysohjeen ja Asumisterveysoppaan mukaisesti, kuntotutkimukset ja kosteus-mittausten tulkinta YM:n Ympäristöopas 28:n mukaisesti. Aineiston muokkaus vain tekijöiden luvalla. Opetusmateriaalissa olevista mahdollisista virheistä ja puutteista toivotaan palautetta suoraan tekijöille osoitteeseen Asialliset ja yksilöidyt korjausehdotukset huomioidaan seuraavan päivityksen yhteydessä. Riskirakenteiden opetusmateriaalin on laatinut Pertti Heikkinen, Savora Oy (asiantuntija) ja kuvituksen on toteuttanut graafikko Anssi Nousiainen Grafical Oy. Lisätietoa / palautteet: Pertti Heikkinen Puh pera.heikkinen@savoraoy.com Grafical.fi MARKKINOINNIN V E T O V O I M A A

4 anssi nousiainen & pertto heikkinen PIENTALOJEN RISKIRAKENTEET Yleiskuva rakenteesta 01A PUURAKENTEINEN VÄLISEINÄ ERISTÄMÄTTÖMÄN ALALAATAN PÄÄLLÄ Runkotolppa Seinän verhouslevy Jalkalista Betoni, pintalaatta ( lattia ) Seinän alapuu Eriste, polystyreeni, ( styrox ) Huopakaista Betoni, alalaatta, ( roskavalu )

5 Kosteuden Siirtyminen Diffuusiolla / Kapillaarisesti 01B PUURAKENTEINEN VÄLISEINÄ ERISTÄMÄTTÖMÄN ALALAATAN PÄÄLLÄ VAURIOT 1. Seinän alapuun lahoaminen 2. Seinärakenteiden homehtuminen 3. Seinälevyjen sisäpintojen homehtuminen 4. Seinän alapuun homehtuminen VAURIOIDEN AIHEUTTAJAT 1. Lattian alusmaan kapillaarisuus 2. Kosteuden siirtyminen rakenteisiin diffuusiolla ja kapillaarisesti maaperästä Jos huopakaista on asennettu rakenteeseen hidastaa se huomattavasti seinän alapuun vaurioitumista, voi jopa estää vaurioitumisen kokonaan. Huopakaistaa ei ole esitetty seuraavissa dioissa. 100%RH Diffuusio Kapillaarisuus Lattian alusmaan huokostilan kosteus 100% RH

6 Kuntotutkimusmenetelmät Kosteusmittaukset Puurakenteen kosteusmittaus piikkimittaus 01C PUURAKENTEINEN VÄLISEINÄ ERISTÄMÄTTÖMÄN ALALAATAN PÄÄLLÄ Puun kosteuden viitearvot ja homehtumisriskit on esitetty Ympäristöministeriön ympäristöoppaassa 28. Puurakenteen kosteusmittaus voidaan tehdä jalkalistan takaa Mittausreikä jalkalistan takana. Reikä on tiivistettävä huolellisesti mittauksen jälkeen

7 Kuntotutkimusmenetelmät Kosteusmittaukset Puurakenteen kosteusmittaus piikkimittaus 01D PUURAKENTEINEN VÄLISEINÄ ERISTÄMÄTTÖMÄN ALALAATAN PÄÄLLÄ Ensimmäinen mittaus jalkalistan takaa. Jos mittaustulos antaa aihetta jatkotoimiin, on seinään tehtävä aukko ( noin A4-koko ) Katso DIA 01G. 15,0 15,0 Puun kosteuden viitearvot ja homehtumisriskit on esitetty Ympäristöministeriön ympäristöoppaassa 28. Jos paino-% mittaus osoittaa alapuun olevan kuivalla alueella, ei se takaa sitä etteikö alapuun ja betonin välissä ole mikrobikasvustoa. Samoin seinäkotelon sisällä voi olla hometta Mittausanturit n.2mm puun alapinnasta Piikkianturi ei saa koskettaa betonipintaa, jos anturit koskettavat betonia mittaustuloksesta tulee yleensä liian suuri!

8 Kuntotutkimusmenetelmät Rakenteiden vaurioita Digikuvia tutkimuskohteista 01E PUURAKENTEINEN VÄLISEINÄ ERISTÄMÄTTÖMÄN ALALAATAN PÄÄLLÄ ALAPUU LAHO ALAPUU MÄRKÄ, HOMEESSA LATTIA LATTIA Väliseinän alapuu lahonnut, kosteus noussut myös runkotolppaan Väliseinän alapuu märkä, pinta homeessa

9 anssi nousiainen & pertto heikkinen PIENTALOJEN RISKIRAKENTEET Kuntotutkimusmenetelmät Kosteusmittaukset Suhteellisen kosteuden mittaus Puun kosteuden viitearvot ja homehtumisriskit on esitetty Ympäristöministeriön ympäristöoppaassa F PUURAKENTEINEN VÄLISEINÄ ERISTÄMÄTTÖMÄN ALALAATAN PÄÄLLÄ 70% 70% T=18 C Vertailumittaus seinän sisältä puolivälistä seinää tai seinän yläosasta. Alapuun yläpuolelta ilmatilasta tai eristeistä mitattu RH 70% T18 C viittaa yleensä vaurioon alapuussa ja sitä ympäröivissä levyissä. HUOM! Mahdollinen alapuun alapinnan vaurio voi olla olemassa vaikka suhteellisen kosteuden arvot olisivatkin alle homehtumisriskin. Mittarin anturi n.3-5mm:n etäisyydellä aluspuun päältä Jos mitta-anturi on kiinni puun pinnassa voi tulla liian korkeita RH%-arvoja. Mittauksella saadaan arvot homehtumisriskin arviointia varten

10 Kuntotutkimusmenetelmät Rakennenäytteiden otto 01G PUURAKENTEINEN VÄLISEINÄ ERISTÄMÄTTÖMÄN ALALAATAN PÄÄLLÄ Rakenne- ja pinta näytteenottoa varten joudutaan seinään avaamaan aukko. Aukko seinässä Mikrobinäyte otetaan levyn alaosan pinnasta tai koko pala otetaan näytteeksi. Rakennenäytteenotto Näyte otetaan molemmin puolin kappaletta. Näyte irroitetaan taltalla tms. välineellä puun pinnasta Rakennenäytteet pakataan ja lähetetään vastaanottavan laboratorion antamien ohjeiden mukaisesti. Lähetteeseen on merkittävä mistä kohtaa/ -pinnoista mikrobimääritys on tehty. Kuntotutkijan on etsittävä rakenteista ns. vertailunäytteenottopaikka. Jos seinässä on ( eriste ) villa otetaan näyte villan alaosasta.

11 anssi nousiainen & pertto heikkinen PIENTALOJEN RISKIRAKENTEET Valesokkelin rakennemalli 02A VALESOKKELI Syöksytorvi Tuulensuojalevy Höyrysulku, muovi Valesokkeli Alapuu Valesokkeli Sisäverhous Rakenteessa voi olla huopakaista Vierustäyttö Sokkeli Eriste Betoni, lattia Kapillaarikatko Styrox Valesokkelin tunnistus Antura Perusmaa Valesokkeli 1960 Havainnekuva valesokkelista.sokkelin yläpinta ylempänä oven kynnystä.

12 Kosteuden siirtyminen rakenteisiin 02B VALESOKKELI Sadevesi - kapillaarisuus - pohjavesi - diffuusio Joskus näkyviä vaurioita Pohjavesi 100%RH 100%RH 100%RH 100%RH Salaojan tehtävänä on pitää pohjavesi perustuksien alapuolella. Kapillaarinen maa 1960

13 Vauriot ja vaurioiden aiheuttajat 02C VALESOKKELI VAURIOT 1. Sokkelin maali hilseilee 2. Tiiliverhous kastuu 3. Seinän eristeet homehtuvat 4. Ulkoseinän alapuu homehtuu, lahoaa VAURIOIDEN AIHEUTTAJAT 1. Sade ja sulamisvedet 2. Kapillaarinen kosteuden imeytyminen maaperästä 3. Diffuusio 4. Väärässä korossa olevat salaojat Kalkkihärmää Tiilet tummuu Tarkasta ulkoseinät / sokkelit ulkoapäin. Tee huomioita! Maali hilseilee Jos kattovedet valuvat sokkelin vierustalle, aiheuttaa se oleellisen kosteuskuorman sokkelin ja ulkoseinän alaosan rakenteille. Kuvan perusteella voi päätellä yhdeksi kuntotutkimuksen kohteeksi seinärakenteen alaosan kuvassa olevan nurkan alueella. Kuntotutkijan on tarkastettava rakennuksen ulkopuoli. Huomioiden perusteella voi päätellä mahdollisia vaurioalueita, mitä sisäpuolisessa tarkastelussa ei tule esille. 1960

14 Kuntotutkimusmenetelmät ja teoria sokkelin kondenssista 02D VALESOKKELI KOSTEUS SIIRTYY - maaperästä - pohjavedestä - sadevesistä Kosteusmittaukset ja näytteenotot DIASARJAN 01-mukaan Valesokkelirakenteessa voi tiivistyä mysö sisäilman kosteus. ( Malli esitetty alla mainituilla reunaehdoilla ) Ulkona -20 C, sisäilma + 20 C Ulkoilman RH 95%, sisäilman 35% T[C]: KK/KM [g/m3]: % RH % RH 100% RH 6.05 Pohjavesi Rakennemalli 1, höyrysulku on ehjä - kondenssi betonin sisäpinnalla 2g/m²/vrk 1960

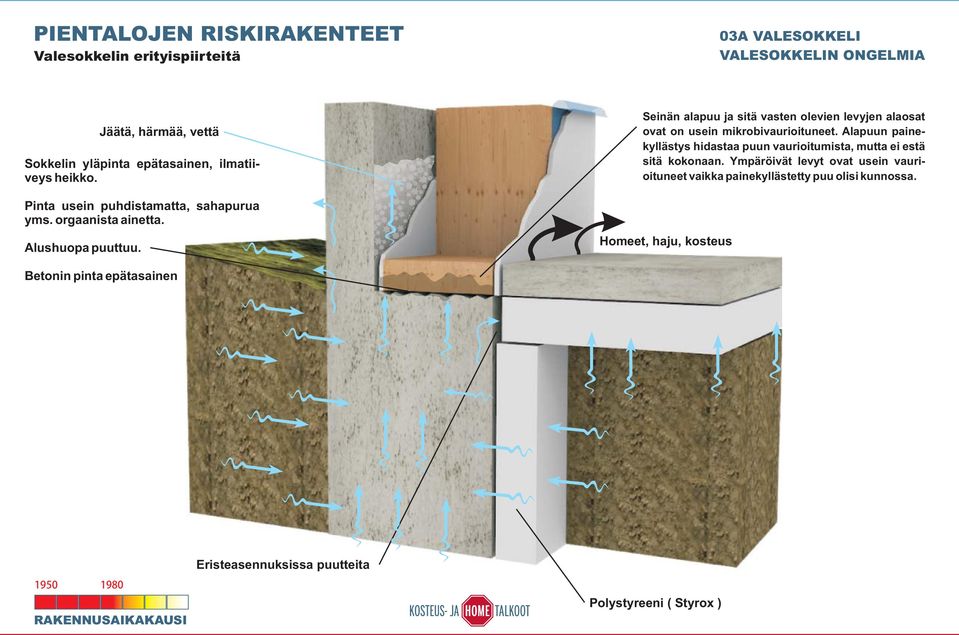

15 Valesokkelin erityispiirteitä 03A VALESOKKELI VALESOKKELIN ONGELMIA Jäätä, härmää, vettä Sokkelin yläpinta epätasainen, ilmatiiveys heikko. Pinta usein puhdistamatta, sahapurua yms. orgaanista ainetta. Alushuopa puuttuu. Seinän alapuu ja sitä vasten olevien levyjen alaosat ovat on usein mikrobivaurioituneet. Alapuun painekyllästys hidastaa puun vaurioitumista, mutta ei estä sitä kokonaan. Ympäröivät levyt ovat usein vaurioituneet vaikka painekyllästetty puu olisi kunnossa. Homeet, haju, kosteus Betonin pinta epätasainen Eristeasennuksissa puutteita 1950 Polystyreeni ( Styrox )

16 Valesokkelin erityispiirteitä 03B VALESOKKELI VALESOKKELIN ONGELMIA Kuuraa talvella Katso DIA 02E Muovi, höyrysulku Roskia, hometta Hometta levyn alareunassa Sadevedet Betoni Roskia soran päällä, homehtuu 100%RH Alustäyttö sora 100%RH Perusmaa Ulkoseinän alaosan ja sokkelin alueelta tulevalla korvausilmalla on merkittävä vaikutus sisäilman laatuun. Eristeessä rakoja, kosteutta siirtyy maaperästä 1950

17 Kosteuden ja ilmavuotojen siirtymisreittejä 03C VALESOKKELI VALESOKKELIN ONGELMIA Reikä sokkelissa, surritappi Jäätä, härmää, vettä Kosteuseristys, ( bitumihuopa ) puuttuu betonin ja alapuun välistä! Vettä Homeet, haju, kosteus Ilmavuoto ( ulkoilma ), jonka mukana tulee epäpuhtauksia sisäilmaan. Ulkoilma jäähdyttää seinän alaosaa ja lattiaa ulkoseinävyöhykkeellä. Alusmaan päällä orgaanista ainetta, hometta. Muottilautoja jätetty purkamatta 1950

18 Kuva tutkimuskohteesta 03D VALESOKKELI VALESOKKELIN ONGELMIA KUVA SOKKELIN SISÄPUOLELTA KATSO DIA 3C Surritapin reikä Surritapin reikä. Surritappi on betonimuotin tukipalikka joka pitäis poistaa valun yhteydessä. Kun puutappi jää poistamatta, lahoaa tappi ja vettä pääsee rakenteen sisään. Yksi surritapin reikä voi aiheuttaa puulattiaan laajan kosteusvaurion. 1950

19 Viistosateen aiheuttamat kosteusriskit 04A TIILISEINÄN KYNSIRAKO VIISTOSADE KASTELEE TIILIVERHOUKSEN Kosteutta sokkelissa ja tiiliverhouksessa Syöksytorven roiskevesi Viistosateen aiheuttama kosteuskuorma 2011

20 Rakennemallit 04B TIILISEINÄN KYNSIRAKO Tuulensuoja Laastipurse täyttää kynsiraon Höyrysulku Kynsirako on laastia täynnä Verhouslevy Kosteutta Alapuu Kosteuseriste, kattohuopa Eriste 2011

21 anssi nousiainen & pertto heikkinen PIENTALOJEN RISKIRAKENTEET Kosteuden siirtyminen rakenteessa Ilmavirtausreitti Kynsirako 04C TIILISEINÄN KYNSIRAKO Vesi imeytyy tiiliseinän läpi kynsiraon alaosan laastiin ja siitä kosteus siirtyy ulkoseinän alaosan rakenteisiin. Laastipurse VAURIO - Ulkoseinän alaosa homehtuu/ puuosat lahoavat VAURION AIHEUTTAJA - Sadevesien imeytyminen rakenteisiin Mahdollisia ilmavuotoja Yhtenäinen bitumihuopa siirtää kosteutta tiiliseinästä alapuuhun Kosteutta voi tulla myös alapuun alitse lattiarakenteisiin Kynsiraon alaosan laastikerros sitoo kosteutta, joka tasaantuu ulkoseinän alaosaan.ulkoseinän alaosan epäpuhtaudet kulkeutuvat herkästi sisäilmaan. 2011

22 Kuntotutkimusmenetelmät 04D TIILISEINÄN KYNSIRAKO Kynsirako Ulkoseinän alaosan rakennenäytteet otetaan DIAN 01G mukaan Suhteellinen kosteus mitataan n.1-2 mm etäisyydeltä tuulensuojalevyn pinnasta. Vertailumittaus on suoritettava myös seinän yläosasta. ( Referenssikosteus ) Kynsirakoa ei puhdisteta nykyisistäkään seinistä! 2011 Tuulensuojalevyn kosteus voidaan mitata myös ns. piikkimittarilla. Mittaustulos on verrattava kuivan levyn kosteusarvoon. Hyvä vertailumittauksen paikka on esim. seinän yläosa. Mahdollisen vaurion toteamiseksi on rakenne aina avattava.

23 Rakennemalli, mineraalivillaeristys Kalkkihiekkatiili 05A TIILISEINÄ JA VALESOKKELI Rakennetyyppi esiintyy ok-taloissa, rivitaloissa, sekä päiväkodeissa ja terveyskeskusrakennuksissa. Rappaus Jalkalista Valesokkeli Lattiapinnoite Betoni, lattia Eriste Eristevilla Betoni, aluslaatta Eristeen tukena voi olla myös kova- / vanerilevyjä. Reunavahvistettu betonilaatta 1970

24 Kosteuden siirtymismekanismit Kalkkihiekkatiili 05B TIILISEINÄ JA VALESOKKELI VAURIOT - Seinäeristeen homehtuminen - Tiilipinnan tai rappauksen homehtuminen VAURION AIHEUTTAJAT - Maaperän kapillaarisuus - Sade- ja sulamisvesien imeytyminen perustuksiin - Diffuusio - Pohjavesi Salaoja väärässä korossa, tai ei toimi. Kapillaarikatko puuttuu. Sokkelin eristyslevy puuttuu. Maan pinta kaatuu kohti sokkelia. Usein näkyviä vaurioita Voi olla myös vettä! 100%RH 100%RH - kapillaarisuus - diffuusio 1970

25 Suhteellisen kosteuden mittaus Kalkkihiekkatiili 05C TIILISEINÄ JA VALESOKKELI 1 Talon ulkoseinäneristeen yläosista etsitään ns. referenssikosteusnäyte. Sitä verrataan muihin mittaustuloksiin ja myös mikrobitasoihin eristekerroksessa. Jos sokkelin eristetilassa on RH%- kosteudet yli 90%, ovat mikrobitutkimukset aiheellisia. Suhteellisen kosteuden mittauksessa on otettava huomioon ulkoilman ja sisäilman RH-kosteudet. Yläpohja 2 RH-mittausvyöhyke 1 RH-mittausvyöhyke 2 3 RH-mittausvyöhyke 3 Voi olla myös vettä! 100%RH 100%RH - kapillaarisuus - diffuusio 95-98%RH RH-mittaukset on suoritettava eristeestä sisä-, keski ja ulkovyöhykkeeltä. Katso DIA 05D, kohta Rakennenäytteenotto eristeestä. 1970

26 Mikrobinäytteiden otto, rakennenäyte Kalkkihiekkatiili 05D TIILISEINÄ JA VALESOKKELI 1 Mikrobien määrityspisteet 1-3. Näytteenotolla selvitetään vaurioitumis-tasot koko seinän korkeudelta. Näytteenottojärjestys 1-3. Ns. referenssinäyte otetaan talon kuivimmasta seinästä sen yläosasta. Tutkimuksen tarkoitus on selvittää mikrobitasot seinän eristyksessä. Yläpohja 2 Ilmavuotoja Vyöhyke 1 3 Vyöhyke 2 Vyöhyke 3 Voi olla myös vettä! 100%RH 100%RH = ulko-osa 2= keskiosa 3= sisäosa Rakennenäytteenotto eristeestä ( näyte jaetaan 3-osaan ) Tutkimuksella selvitetään seinän eristeen mikrobiologiset vauriot. Tutkimustulosten tulkinta suoritetaan Sosiaali- ja terveysministeriön Asumisterveysoppaan mukaisesti.

27 Epäpuhtauksien kulkeutuminen sisäilmaan 05E TIILISEINÄ JA VALESOKKELI TIILITALON ONGELMA: Jos ulkoseinän eristeessä esiintyy kostausvaurion aiheuttamia epäpuhtauksia vyöhykkeellä 1-3, ( katso DIA 5D ), on epäpuhtauksien siirtymisen estäminen sisäilmaan erittäin vaikeaa. Tiili Eriste Ilmavirran mukana voi tulla sisäilmaan mikrobien aineenvaihdunnan tuotteita, eristekuituja ja hajuja. Talon sisäilman pitää olla alipaineinen Rak MK D mukaan. Sisätilojen alipaineistus aiheuttaa ilmavirtauksia rakenteiden läpi sisäilmaan. Tuulen paine voi myös lisätä ilman virtaista ulkoseinän läpi sisäilmaan. Karmi Ulkoilman mikrobit. Ikkuna Detalji on symbolinen, jossa esitetään rakenteesta tulevia ilmavirtauksia. 1970

28 anssi nousiainen & pertto heikkinen PIENTALOJEN RISKIRAKENTEET Epäpuhtauksien kulkeutuminen sisäilmaan 05F TIILISEINÄ JA VALESOKKELI Virtausreitit: 1. Lattian ja seinän rajakohdat 2. Tiiliseinän saumat ( halkeamat ) 3. Karmien ja tiilien väliset raot 4. Kynnyksen alta, voi tulla myös maaperästä Vuotojen tutkimusmenetelmät: 1. Lämpökuvaus talvella ( kylmänä vuodenaikana ) 2. Merkkisavu 3. Merkkiainetutkimus Tiili Ikkuna Sauma Jalkalista Karmi Lattia Kaaviokuva tiilitalon ulkoseinän ilmavuodoista. 1970

29 Rakennemalli 06A PUULATTIA ERISTÄMÄTTÖMÄN BETONILAATAN PÄÄLLÄ Tuulensuojalevy Verhouslevy Syöksytorvi Lautalattia Lattiavasa Alapuu ( alla voi olla huopakaista ) Betonilaatta, ( roskavalu ) 100%RH Sokkeli Eriste Kapillaarikatko Lautojen alla voi olla huopakaista Antura 100%RH Perusmaa 1950

30 Kosteuden siirtymät Vauriot ja niiden aiheuttajat 06B PUULATTIA ERISTÄMÄTTÖMÄN BETONILAATAN PÄÄLLÄ VAURIOT Orgaanisen aineksen homehtuminen betonilaatan päällä. Lattian eristeiden homehtuminen. VAURIOIDEN AIHEUTTAJA Maaperästä siirtyvä kosteus, joka tasaantuu lattian eristekerrokseen. Orgaanista ainetta joka voi homehtua 1950

31 Kuntotutkimusmenetelmät Kosteuden mittaukset Rakennenäytteenotto 06C PUULATTIA ERISTÄMÄTTÖMÄN BETONILAATAN PÄÄLLÄ 80 Suhteellisen kosteuden mittaus suoritetaan lattialankkuun poratun reiän kautta Suhteellisen kosteuden mittaus eristeen alaosasta. Puun kosteuden paino-% mittaus lattiaan tehdyn aukon kautta. Betonin kosteuden mittaus RT mukaan. Eriste Betonilaatta Suhteellisen kosteuden mittaus betonin ja eristeen rajapinnasta ja painomittaus. % betonia vasten olevasta puumateriaalista.näytteenotto DIAN 01G mukaan. Mittaustulosten tulkinta Ympäristöopas 28 mukaan. Mitta-anturi n.2-3mm korkeudella betonin pinnasta Piikit eivät saa koskettaa betonia! Jos mitta-anturit koskettavat betonia tulee liian korkeita arvoja. Näytteenotto DIAN 01G mukaan. 1950

32 Tutkimusalueet 06D PUULATTIA ERISTÄMÄTTÖMÄN BETONILAATAN PÄÄLLÄ Nurkkavyöhyke n.1,0-1,5m Tutkimus kannattaa aloittaa laatan reunavyöhykkeeltä. Lattian keskiosa on tutkittava, vaikka reunavyöhykkeellä ei esiintyisi viitearvoja ylittäviä kosteuslukemia. Vertailututkimukset keskialueilta JÄRJESTYS MUUTTUU KAIKKIIN!!!! VAIHDA...SIVUNUMEROT SISÄLLYSLUETTELOT...TARKASTA!!! Rakennenäytteitä mikrobitutkimuksia varten on otettava myös reuna- ja keskialueilta. Mikrobitulosten tulkinta Asumisterveysoppaan mukaan. Ulkoseinävyöhyke 1950

33 Digikuvia tutkimuskohteesta 06E PUULATTIA ERISTÄMÄTTÖMÄN BETONILAATAN PÄÄLLÄ Alalaattaa vasten voi olla myös muoveja, papereita, pahveja yms. Pahvissa esiintyy usein runsaasti näkyvää homekasvustoa. Betonisen alalaatan päällä on usein pikieriste. Pikieriste ei yleensä ole kunnossa vaan pikeä on sivelty puhdistamattoman betonilaatan päälle, jolloin pikieriste on harva. Kosteus tulee eristeen läpi lattian eristetilaan. 1950

34 anssi nousiainen & pertto heikkinen PIENTALOJEN RISKIRAKENTEET Kosteuden siirtymät 07A PUULATTIA SAHANPURUERISTE Korokepuu Sahanpuru ( voi olla 300mm ) Ponttilautalattia Betonilaatta, ( roskavalu ) Kapillaarinen alussora 100%RH Kapillaarisuus Kapillaarinen perusmaa Perusmaa Diffuusio VAURIOT - Purueriste homehtuu ja lahoaa alaosastaan - Lattian korokepuut lahoavat - Betonilaattaa vasten olevat puuosat lahoavat VAURIOIDEN AIHEUTTAJA Maaperästä siirtyvä kosteus, joka tasaantuu betonilaattaan ja siitä lattian eristekerrokseen. Rakennuksen ulkoseinien vierustoilla voi alalaatta olla erittäin kylmä. Laatan pintaanvoi kondensoitua kosteutta sisäilmasta

35 Vauriokuvia tutkimuskohteista 07B PUULATTIA SAHANPURUERISTE Kapillaarinen perusmaa 100%RH Korokepuu lahoaa Ilmarako Purueriste Betonilaatta Ilmarako Purueriste Eristeen ja lattian välissä on usein ilmarako. Raon konvektiovirtaukset aiheuttavat joskus kylmyyttä ulkoseinävyöhykkeellä. Jos lattian eristeissä / rakenteissa on mikrobivaurio, leviävät mikrobien aineenvaihdunnan tuotteet ilmaraon kautta koko lattian alueelle. Maakerros Tummunutta / kosteaa purua

36 Näytteenotto/ mittaus Suhteellisen kosteuden mittaus 07C PUULATTIA SAHANPURUERISTE Tummunut vyöhyke Kapillaarinen perusmaa 100%RH Mikrobinäyte 1 Mikrobinäyte 2 Betoni Purueristeen alaosan tummuminen on selvä merkki kosteuden siirtymisestä betonilaatasta Näyte 1 otetaan heti lattian avaamisen jäkeen. Näyte 2 otetaan purueristeen alapinnasta Eristekerros voi olla mikrobivaurioitunut vaikka tummumista ei ole tapahtunut. Ponttilaudan alle ilmatilaan on usein pursotettu urea-formaldehydivaahtoa.

37 Rakennemalli, betonilaatasta puuttuu lämpöeriste Kalkkihiekkatiili 08A REUNAVAHVISTETTU LAATTA TIILITALO JA PUULATTIAT SEKÄ VALESOKKELI Eriste Rappaus Syöksytorvi Eriste Lattiakoolaus Kiinnityslaudat Salaoja Reunavahvistettu betonilaatta Lämpöeriste puuttuu 2000

38 Kosteuden siirtymät Vauriot ja vaurioiden aiheuttajat 08B REUNAVAHVISTETTU LAATTA TIILITALO JA PUULATTIAT SEKÄ VALESOKKELI VAURIOT - Seinän eristeet homehtuvat, katso DIAT 05 - Lattian puuosat ja eristeet homehtuvat VAURIOIDEN AIHEUTTAJAT - Kosteus siirtyy betonilaatasta seinän ja lattian rakenteisiin perusmaasta ja ulkoa sulamis- ja sadevesistä. - Orgaanista ainetta - Puulastuja - Sahanpurua - Levyjen palasia yms. TUTKIMUSMENETELMÄT - Katso DIA 01A - Seinän osalta katso DIA 05 ILMAVIRTAUKSET SISÄILMAAN_ - Katso DIAT 05E, F 2000

39 Nykyinen rakennustapa Rakennemalli Höyrysulku 09A HÖYRYSULKU ERISTEEN SISÄSSÄ Lämpöeriste Harkkosokkeli Verhouslevy Sokkelin sisäpuolinen eriste Eriste Routaeriste Sokkelilevy Lattia Kapillaarikatko 2010

40 Nykyinen rakennustapa Riskianalyysi Vaakakoolaus 50mm 09B HÖYRYSULKU ERISTEEN SISÄSSÄ Höyrysulku vaakakoolauksen takana Lämpöeriste 50mm RAKENTEIDEN KOSTEUSRISKEJÄ / AIHEUTTAJIA - Sokkelin sisäpuolinen eristäminen - Höyrysulun sijoittaminen eristeen sisään - Talvirakentamisessa sisäilmassa suhteellinen kosteus 60% - 90% - RH - Anturan päältä puuttuu kosteuseristys - Maaperän kosteus siirtyy sokkelirakenteisiin - Maapinnan muotoilu / korkeus sokkelin vierustalla - Ilmaa virtaa sisäilmaan ulkoseinän ja lattian liitoksesta. Liitoksen tiiveys usein puutteellinen. 100%RH Kapillaarikatko Kosteussulku puuttuu anturan ja sokkelin rajakohdasta 2010

41 { { { PIENTALOJEN RISKIRAKENTEET Nykyajan suunnitelma Höyrysulun kondenssi 09C HÖYRYSULKU ERISTEEN SISÄSSÄ Kosteuskondenssia työmaaolosuhteissa. KONDENSSITARKASTELUT KO. RAKENTEELLA Sisäilma 60%RH T20 c Ulkoilma 95%RH T-15 c Sisäilma 65%RH T20 c Ulkoilma 95%RH T-15 c Sisäilma 70%RH T20 c Ulkoilma 95%RH T-15 c Ei kondenssia Kondenssi 6g/m²/vrk Kondenssi 16g/m²/vrk Jos ulkoseinärakenne on ilman sisäpuolista levyä edellä esitetyissä olosuhteissa on kondenssi 30g/m²/vrk. Sisäilman suhteellinen kosteus työmaaolosuhteissa on oltava alle 60%RH. 2010

42 Nykyajan suunnitelma Höyrysulun kondenssi 09D HÖYRYSULKU ERISTEEN SISÄSSÄ Kondenssia 2010 Sisäilma 70%RH T20 c Ulkoilma 95%RH T-15 c Vuorokauden sisällä kehittyy kondenssia valuvaksi vedeksi asti. Niillä osilla missä ei ole pintaverhousta asennettu on kondenssi melko runsasta.

43 Yleiskuva rakenteesta 10A BETONIVÄLISEINÄ ALALAATAN PÄÄLLÄ Rappaus/ maali Betoniseinä Jalkalista Betoni, pintalaatta Eriste, esim. polystyreeni, styrox Betoni, alalaatta Vahvistus Alusmaa

44 Kosteuden siirtyminen rakenteeseen 10B BETONIVÄLISEINÄ ALALAATAN PÄÄLLÄ VAURIOT 1. Betonipinnan homehtuminen 2. Laasti/ maalipinnan homehtuminen 3. Laasti/ maalipinnan hilseily 4. Jalkalistan tausta homehtuu VAURIOIDEN AIHEUTTAJAT 1. Lattian alusmaan kapillaarisuus 2. Kosteuden siirtyminen rakenteisiin diffuusiolla ja kapillaarisesti maaperästä Usein näkyviä kosteusvaurioita Diffuusio 100%RH 100%RH Kapillaarisuus Alusmaan suhteellinen kosteus 100%-RH Kosteusarvo tarkoittaa maaperän huokostilan suhteellista kosteutta

45 Kosteuden siirtyminen diffuusiolla/ kapillaarisesti Digikuvia tutkimuskohteista 10C BETONIVÄLISEINÄ ALALAATAN PÄÄLLÄ Maali hilseilee, pinnat ja muovimaton tausta homehtuu Tasoite pehmenee, maali hilseilee, jalkalistan tausta homehtuu

46 Kosteusmittausmenetelmät PINTATUNNISTUSMITTAUS PINTAMITTARI 10D BETONIVÄLISEINÄ ALALAATAN PÄÄLLÄ Pintatunnistimella kartoitetaan kosteuseroja rakenteista. Pintatunnistimella kuntotutkimuksen yhteydessä saadaan kosteuskertymäalueet selville. Toimenpide helpottaa tutkimustyötä oleellisesti ja varsinaiset kosteusmittaukset voidaan kohdistaa oikeille alueille. Pintatunnistimen lukemia ei pitäisi esittää kuntotutkimusraporteissa, koska lukemissa on mittarikohtaisia eroja. Pintatunnistimen lukema ei esitä mitään kosteussuuretta. Maata vasten oleva betonilaatta on aina märkä/ kostea. MÄRKÄ ALUE KUIVA ALUE Pintatunnistin on kuntotutkijan/ kosteusmittaajan apuväline tutkimuksissa, jolla määritellään esim. tutkimusalueita

47 Kosteusmittausmenetelmät SUHTEELLISEN KOSTEUDEN MITTAUS RH% ( Relative humidity ) PORAREIKÄMENETELMÄLLÄ 10E BETONIVÄLISEINÄ ALALAATAN PÄÄLLÄ 1. PORAUS 4 Betonin suhteellisen kosteuden mittaus on vaativa tehtävä. Ohessa on esitetty mittaustapahtuman vaiheet. Yleensä asuntojen betoniväliseinien suhteellinen kosteus on n % RH Jos betonin huokostilan suhteellinen kosteus on yli 80% RH on rakenteeseen tullut tai on tulemassa ulkopuolista kosteutta. Betonin suhteellinen kosteusmittaus on suoritettava ao. koulutuksen saaneen henkilön toimesta. MÄRKÄ ALUE KUIVA ALUE PUHDISTUS 3. PUTKITUS Betonin kosteusmittaus suoritetaan RT mukaan. Mittaustulosten tulkinta Ympäristöministeriön Ympäristöoppaan 28 mukaan. 4. TIIVISTYS ( Tiivistemassa ) Porareikämittauksia on tehtävä vähintään 2kpl. märältä alueelta ja referenssi kuivalta alueelta. 5. MITTAUS RHmittauksen vaiheet

48 anssi nousiainen & pertto heikkinen PIENTALOJEN RISKIRAKENTEET Kuntotutkimusmenetelmät Rakennenäytteen otto 10F BETONIVÄLISEINÄ ALALAATAN PÄÄLLÄ Seinäpinnasta voi ottaa myös sivelynäytteen. Näytteenotto Asumisterveysohjeen mukaan. Materiaalinäyte seinäpinnoitteesta Materiaalinäyte jalkalistan taustasta Yleiskuva jalkalistan taustasta Lähikuva jalkalista taustahomeesta.

49 Yleiskuva rakenteesta Betoniseinä kosketuksissa alusmaan kanssa Tyypillinen talojen rinneratkaisuissa Osastoiva betoniseinä 11A BETONISEINÄ ANTURAN PÄÄLLÄ NS. OSASTOIVA SEINÄ Osastoiva betoniseinä Maali/ rappaus yms. pinnoite Jalkalista Betonilattia Eriste Betonilaatta Eriste Alussora 100%RH Sora Antura Alusmaa Alusmaa Lattioiden korkeusero muuttuu osastoivan seinän kohdalla. Rakenteet ovat tyypillisiä rivitaloissa

50 Vauriot ja niiden aiheuttajat 11B BETONISEINÄ ANTURAN PÄÄLLÄ NS. OSASTOIVA SEINÄ Kosteusvaurioita voi esiintyä myös ylemmällä tasolla Kosteusvauriot 100%RH Diffuusio Kapillaarisuus Kuvanto eri puolilta seinää! Kapillaarisuus VAURIOT VAURIOIDEN AIHEUTTAJAT Tasoite/ maalipinnan homehtuminen - Jalkalistan taustan homehtuminen - Kosteuden siirtyminen maaperästä betoniseinään.

51 Kuntotutkimusmenetelmät Kartoitus pintatunnistimella 11C BETONISEINÄ ANTURAN PÄÄLLÄ NS. OSASTOIVA SEINÄ Kuntotutkija kartoittaa pintatunnistimella kosteuserot seinästä alemman tason puolelta. Betonin kosteus mitataan DIAN 10E mukaan Kuivaa Kosteutta Mikrobinäyte seinä pinnoitteesta Mikrobinäyte jalkalistan takaa Betonin suhteellinen kosteus mitataan RT mukaan

52 Yleiskuva rakenteesta Tiiliseinä anturan päällä ja kosketuksissa alusmaan kanssa 12A TIILISEINÄ ANTURAN PÄÄLLÄ Kalkkihiekkatiili Rappaus Jalkalista Betonilattia Eriste Eriste Sorakerros Alusmaa Antura

53 Vauriot ja niiden aiheuttajat 12B TIILISEINÄ ANTURAN PÄÄLLÄ Kalkkihiekkatiili Näkyvia kosteusvaurioita VAURIOT 100%RH 1. Jalkalistan tausta homehtuu 2. Seinän tasoite/ maali homehtuu VAURIOIDEN AIHEUTTAJAT 100%RH 1. Kapillaarinen kosteuden imeytyminen maaperästä 2. Diffuusio TUTKIMUS - DIASARJA 10 mukaan. Kapillaarisuus Diffuusio

54 Kuntotutkimusmenetelmät Kosteuden siirtyminen diffuusiolla/ kapillaarisesti Kalkkihiekkatiili Rappaus 13A TIILISEINÄ ALALAATAN PÄÄLLÄ VAURIOT 1. Betonipinnan homehtuminen 2. Laasti/ maalipinnan homehtuminen 3. Laasti/ maalipinnan hilseily 4. Jalkalistan taustan homehtuminen VAURIOIDEN AIHEUTTAJAT 1. Lattian alusmaan kapillaarisuus 2. Kosteuden siirtyminen rakenteisiin diffuusiolla ja kapillaarisesti maaperästä KOSTEUDEN MITTAUS - DIOJEN 10D, E mukaan RAKENNENÄYTTEET - DIAN 10F mukaan Jalkalista Betoni, lattialaatta Eriste, styrox Betoni, roskavalu Diffuusio Kapillaarisuus

55 Rakennemalli, eristeet rikkoontuneet ja siirtyneet valussa 14A REUNAVAHVISTETTU LAATTA KYLMÄSILTOJEN VAIKUTUS RAKENTEESSA KYLMÄSILTA tarkoittaa ulkoilmaa vasten olevassa rakenteessa kohtaa, josta puuttuu lämmön siirtymistä eristävä kerros. Eriste Eriste Kylmäsilta Eriste Laattaan on syntynyt kylmäsiltoja. Eriste on rikkoontunut valuvaiheessa. 2011

56 PIENTALOJEN RISKIRAKENTEET Rakennemalli, eristeet rikkoontuneet ja siirtyneet valussa Lämpö johtuu ulos kylmäsilloista B REUNAVAHVISTETTU LAATTA KYLMÄSILTOJEN VAIKUTUS RAKENTEESSA Rakenne jäähtyy

57 anssi nousiainen & pertto heikkinen PIENTALOJEN RISKIRAKENTEET Rakennemalli, eristeet rikkoontuneet ja siirtyneet valussa Vauriot ja niiden aiheuttajat Kuntotutkimusmenetelmät 14C REUNAVAHVISTETTU LAATTA KYLMÄSILTOJEN VAIKUTUS RAKENTEESSA VAURIOT - Parketin alusmuovi homehtuu - Lattian pintalämpötila laskee - Ulkoseinän alaosaan syntyy hometta VAURION AIHEUTTAJAT - Kylmäsillan aiheuttama lämpövuoto jäähdyttää rakenteen. Silloin kun ilmavuoto on runsasta voi sisäilmasta kondensoitua kosteutta rakenteisiin. Ilmavuoto Ilmavuoto Kylmyys voidaan todeta joko infrapunamittarilla tai lämpökuvauksella. 2011

58 Rakennemalli 15A REUNAVAHVISTETTU LAATTA, PARKETTI SUORAAN LAATAN PÄÄLLÄ Mahdollisia vaurioita Jalkalista Parketti Reunavahvistus Betoni Eriste Rakennekosteutta Alusmaa Eriste Reunavahvistukseen jää normaalikuivatuksessa vettä rakenteeseen. Vettä voi jäädä l/ sokkeli metri, joka poistuu vuosien mittaan lattian alle ja myös seinärakenteen alaosaan.
