Energiakasveista tuotetun biokaasun energiatase suomalaisessa maatilakokoluokan biokaasulaitoksessa

Transkriptio

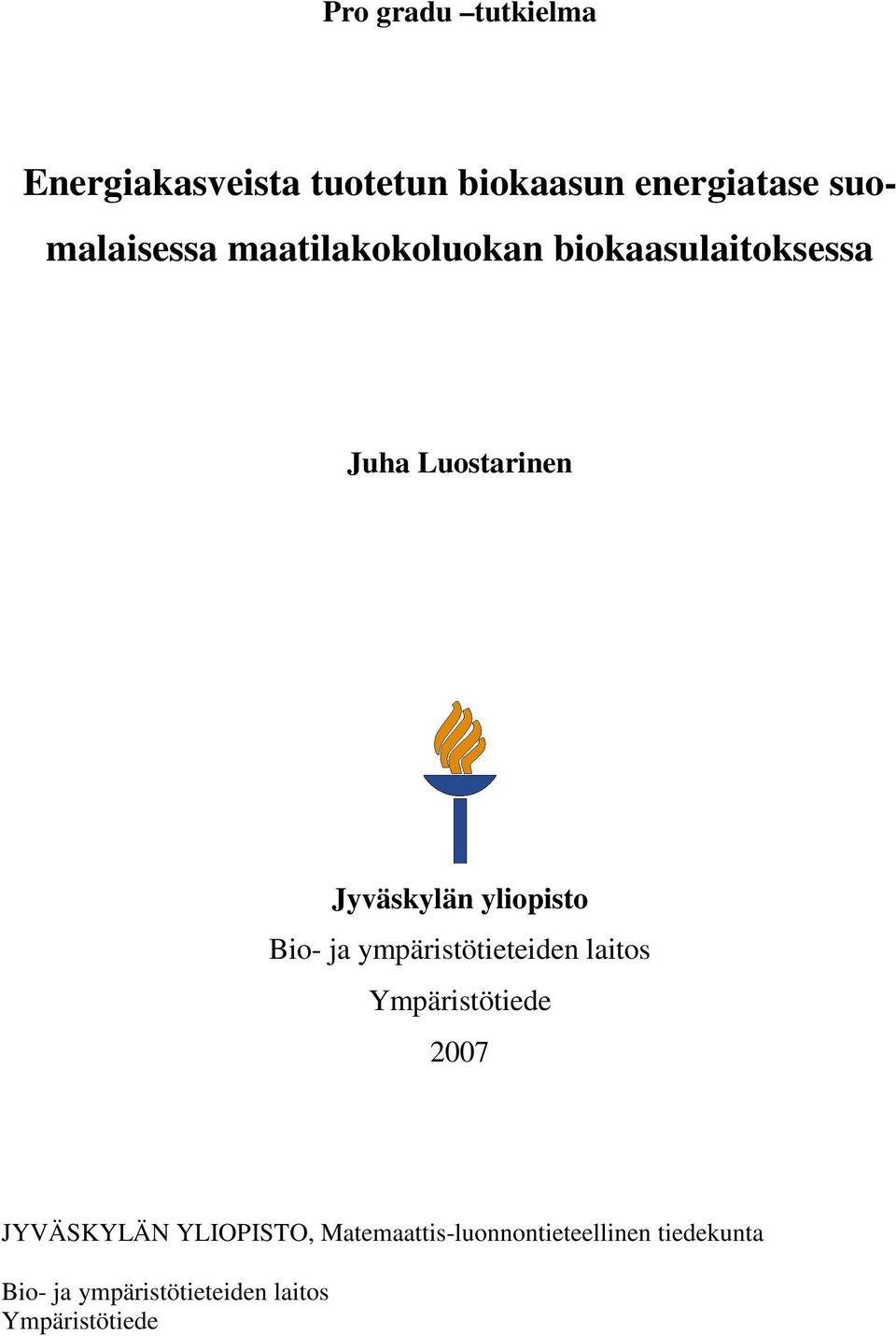

1 Pro gradu tutkielma Energiakasveista tuotetun biokaasun energiatase suomalaisessa maatilakokoluokan biokaasulaitoksessa Juha Luostarinen Jyväskylän yliopisto Bio- ja ympäristötieteiden laitos Ympäristötiede 2007 JYVÄSKYLÄN YLIOPISTO, Matemaattis-luonnontieteellinen tiedekunta Bio- ja ympäristötieteiden laitos Ympäristötiede

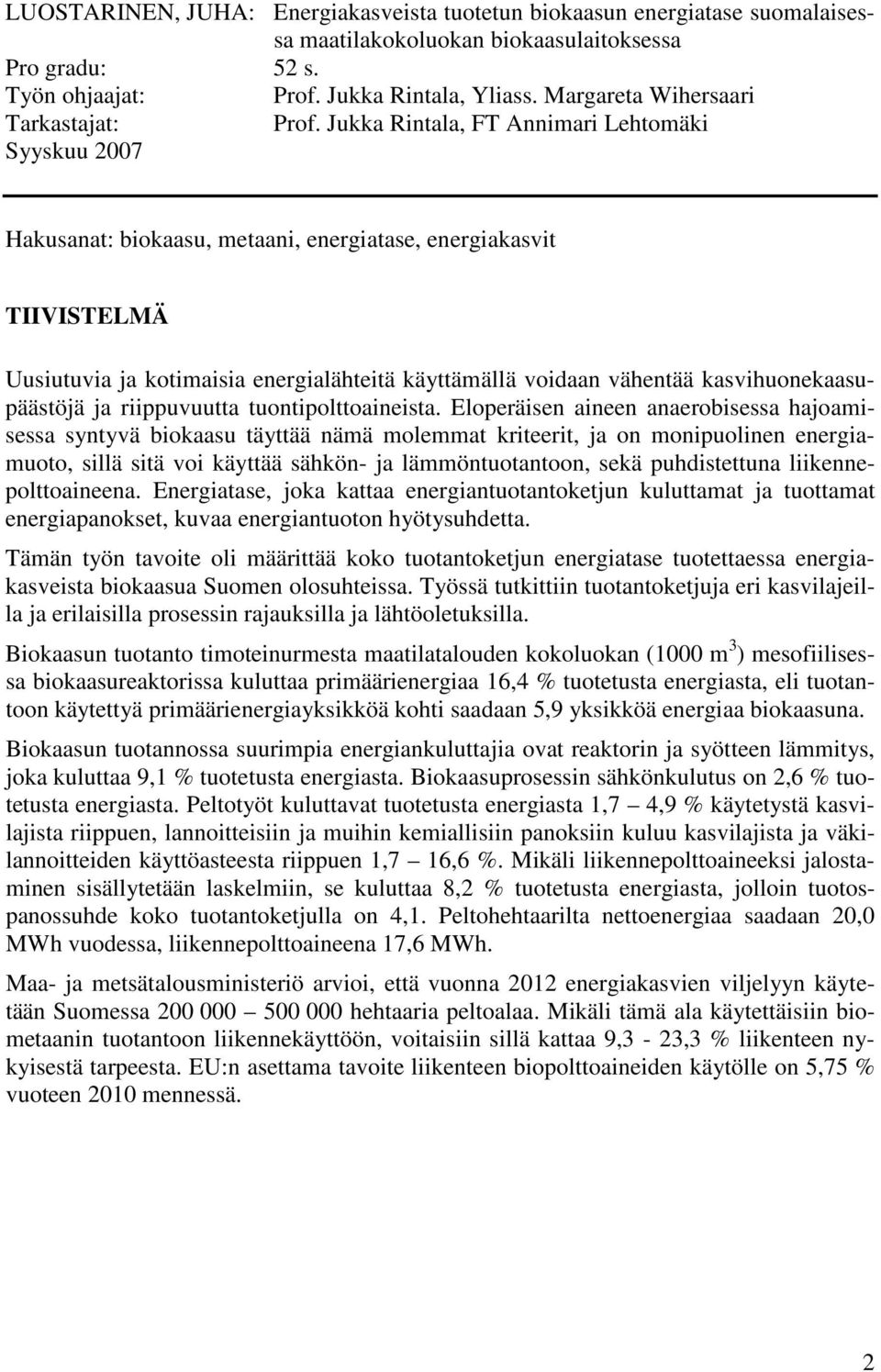

2 LUOSTARINEN, JUHA: Energiakasveista tuotetun biokaasun energiatase suomalaisessa maatilakokoluokan biokaasulaitoksessa Pro gradu: 52 s. Työn ohjaajat: Prof. Jukka Rintala, Yliass. Margareta Wihersaari Tarkastajat: Prof. Jukka Rintala, FT Annimari Lehtomäki Syyskuu 2007 Hakusanat: biokaasu, metaani, energiatase, energiakasvit TIIVISTELMÄ Uusiutuvia ja kotimaisia energialähteitä käyttämällä voidaan vähentää kasvihuonekaasupäästöjä ja riippuvuutta tuontipolttoaineista. Eloperäisen aineen anaerobisessa hajoamisessa syntyvä biokaasu täyttää nämä molemmat kriteerit, ja on monipuolinen energiamuoto, sillä sitä voi käyttää sähkön- ja lämmöntuotantoon, sekä puhdistettuna liikennepolttoaineena. Energiatase, joka kattaa energiantuotantoketjun kuluttamat ja tuottamat energiapanokset, kuvaa energiantuoton hyötysuhdetta. Tämän työn tavoite oli määrittää koko tuotantoketjun energiatase tuotettaessa energiakasveista biokaasua Suomen olosuhteissa. Työssä tutkittiin tuotantoketjuja eri kasvilajeilla ja erilaisilla prosessin rajauksilla ja lähtöoletuksilla. Biokaasun tuotanto timoteinurmesta maatilatalouden kokoluokan (1000 m 3 ) mesofiilisessa biokaasureaktorissa kuluttaa primäärienergiaa 16,4 % tuotetusta energiasta, eli tuotantoon käytettyä primäärienergiayksikköä kohti saadaan 5,9 yksikköä energiaa biokaasuna. Biokaasun tuotannossa suurimpia energiankuluttajia ovat reaktorin ja syötteen lämmitys, joka kuluttaa 9,1 % tuotetusta energiasta. Biokaasuprosessin sähkönkulutus on 2,6 % tuotetusta energiasta. Peltotyöt kuluttavat tuotetusta energiasta 1,7 4,9 % käytetystä kasvilajista riippuen, lannoitteisiin ja muihin kemiallisiin panoksiin kuluu kasvilajista ja väkilannoitteiden käyttöasteesta riippuen 1,7 16,6 %. Mikäli liikennepolttoaineeksi jalostaminen sisällytetään laskelmiin, se kuluttaa 8,2 % tuotetusta energiasta, jolloin tuotospanossuhde koko tuotantoketjulla on 4,1. Peltohehtaarilta nettoenergiaa saadaan 20,0 MWh vuodessa, liikennepolttoaineena 17,6 MWh. Maa- ja metsätalousministeriö arvioi, että vuonna 2012 energiakasvien viljelyyn käytetään Suomessa hehtaaria peltoalaa. Mikäli tämä ala käytettäisiin biometaanin tuotantoon liikennekäyttöön, voitaisiin sillä kattaa 9,3-23,3 % liikenteen nykyisestä tarpeesta. EU:n asettama tavoite liikenteen biopolttoaineiden käytölle on 5,75 % vuoteen 2010 mennessä. 2

3 UNIVERSITY OF JYVÄSKYLÄ, Faculty of Science Department of Biological and Environmental Science Environmental Sciences LUOSTARINEN, JUHA: Energy balance in Finnish farm-scale biogas plant using energy crops Master of Science Thesis: 52 p. Supervisors: Prof. Jukka Rintala, Assoc. Prof. Margareta Wihersaari Inspectors: Prof. Jukka Rintala, PhD Annimari Lehtomäki September 2007 Key Words: biogas, methane, energy balance, energy crops ABSTRACT By using renewable and domestic energy sources it is possible to mitigate greenhouse gas emissions and decrease dependence fossil fuels. Biogas produced by anaerobic digestion of organic matter is renewable and domestic versatile energy carrier. It can be used in production of heat and electricity, and as vehicle fuel if upgraded. Energy balance, which covers all energy inputs and outputs in the production chain, represents energy efficiency of production system. In this thesis, energy balance of biogas production from energy crops was determined in Finnish conditions. Production chain was determined for different crops and system boundaries. Production of biogas from grass silage in mesophilic farm-scale (1000 m 3 ) biogas plant uses 16,4 % of produced primary energy in production chain, corresponding input-output ratio of 5,9. The most significant energy consumers in biogas production is heating of the reactor and feedstock, which uses 9,1 % of produced energy. Electricity consumption is 2,6 % of produced energy. Cultivation of crops consumes 1,7 4,9 %, depending on crop species, fertilisers and other chemical inputs corresponds 1,7 16,6 % depending on crop species and degree of artificial fertiliser use. Upgrading biogas to vehicle fuel uses 8,2 % of produced energy, making input-output ratio 4,1. Net energy yields per hectare per annum are 20,0 MWh as biogas, and 17,6 MWh as upgraded vehicle fuel. Finnish Ministry of agriculture and forestry estimates that in year 2012 up to hectares of field acreage is used in energy crop production. If this acreage is used for biogas production, could 9,3 23,3 % of current consumption of traffic be met. EU sets target of 5,75 % in renewable traffic fuels by

4 YKSIKÖT JA LYHENTEET k kilo, 10 3 M mega, 10 6 T tera, a vuosi ºC Celsiusaste g gramma h tunti ha hehtaari J joule, Wh l litra m metri t tonni W watti W e watti, sähköteho CSTR continuous stirred-tank reactor, jatkuvatoiminen täyssekoitusreaktori UASB upflow anaerobic sludge blanket, lietepatjareaktori HRT hydraulic retantion time, hydraulinen viipymä OLR organic loading rate, orgaaninen kuormitus CHP combined heat and power, lämmön ja sähkön yhteistuotanto CH 4 metaani TS total solids, kuiva-aine ww wet weight, märkäpaino VS volatile solids, hehkutushäviö, orgaaninen kuiva-aine 4

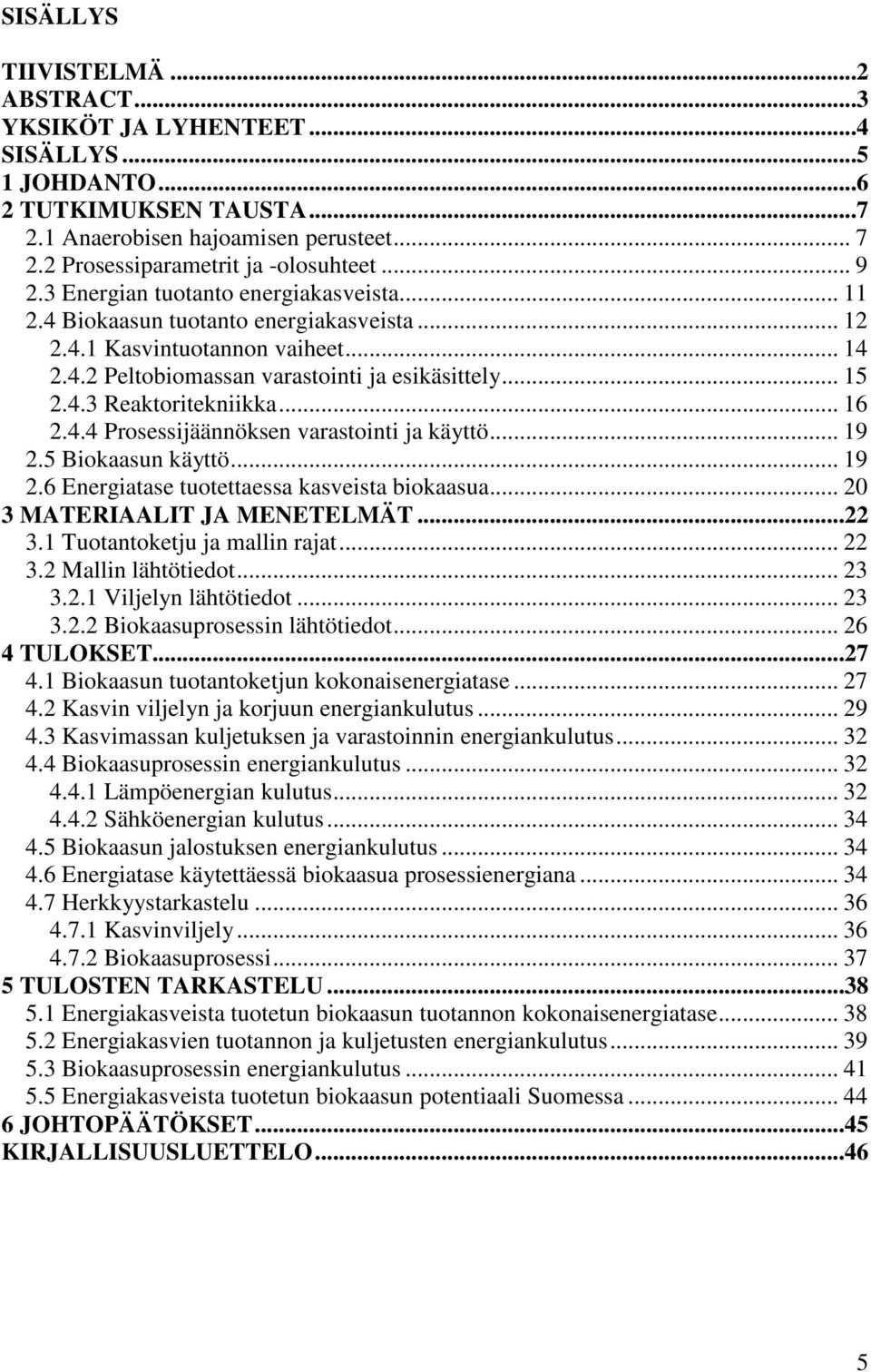

5 SISÄLLYS TIIVISTELMÄ...2 ABSTRACT...3 YKSIKÖT JA LYHENTEET...4 SISÄLLYS JOHDANTO TUTKIMUKSEN TAUSTA Anaerobisen hajoamisen perusteet Prosessiparametrit ja -olosuhteet Energian tuotanto energiakasveista Biokaasun tuotanto energiakasveista Kasvintuotannon vaiheet Peltobiomassan varastointi ja esikäsittely Reaktoritekniikka Prosessijäännöksen varastointi ja käyttö Biokaasun käyttö Energiatase tuotettaessa kasveista biokaasua MATERIAALIT JA MENETELMÄT Tuotantoketju ja mallin rajat Mallin lähtötiedot Viljelyn lähtötiedot Biokaasuprosessin lähtötiedot TULOKSET Biokaasun tuotantoketjun kokonaisenergiatase Kasvin viljelyn ja korjuun energiankulutus Kasvimassan kuljetuksen ja varastoinnin energiankulutus Biokaasuprosessin energiankulutus Lämpöenergian kulutus Sähköenergian kulutus Biokaasun jalostuksen energiankulutus Energiatase käytettäessä biokaasua prosessienergiana Herkkyystarkastelu Kasvinviljely Biokaasuprosessi TULOSTEN TARKASTELU Energiakasveista tuotetun biokaasun tuotannon kokonaisenergiatase Energiakasvien tuotannon ja kuljetusten energiankulutus Biokaasuprosessin energiankulutus Energiakasveista tuotetun biokaasun potentiaali Suomessa JOHTOPÄÄTÖKSET...45 KIRJALLISUUSLUETTELO

6 1 JOHDANTO Kiinnostus uusiutuvan energian tuotannon lisäämiseen on kasvanut. Tärkeimpinä tavoitteina on vähentää kasvihuonekaasupäästöjä ja riippuvuutta tuontipolttoaineista. Biokaasu on monipuolinen energiamuoto, jota voidaan tuottaa monenlaisista uusiutuvista raaka-aineista. Biokaasusta voidaan tuottaa lämpöä ja sähköä tai biokaasu voidaan jalostaa polttoaineeksi autoihin ja työkoneisiin. Biokaasusta erotettu hiilidioksidi voidaan käyttää esimerkiksi kasvihuoneviljelyssä. Perinteisesti biokaasuteknologiaa on sovellettu jätteenkäsittelyssä puhdistamolietteiden sekä yhdyskuntien ja teollisuuden biojätteiden käsittelyssä, mutta käyttämällä viljeltyjä energiakasveja voidaan biokaasun tuotantopotentiaalia merkittävästi lisätä (Asplund ym. 2005, Lehtomäki 2006). On esitetty, että EU-25 maiden alueella voitaisiin biokaasuteknologiaa käyttäen tyydyttää 96 % (3722 TWh) vuoden 2005 liikenteen polttoaineentarpeesta, mikäli energiakasvien viljely integroitaisiin viljelykiertoon. Viljelyn oletettiin kattavan myös ravinnontuotannon tarpeet ja tapahtuvan kestävien viljelykiertojen mukaisesti (Amon ym. 2006). Mikäli Suomessa maa- ja metsätalousministeriön arvioima peltoenergiakasvien maksimimäärä, ha, käytetään biokaasun tuotantoon, on mahdollista saada energiaa 14,0 26,5 TWh vuodessa (Lehtomäki 2006, Vainio-Mattila ym. 2005). Vuoteen 2015 Suomessa teknis-taloudellinen biokaasupotentiaali jätteistä on 4,6-15,9 TWh vuodessa (Asplund ym. 2005). Saksassa, joka on yksi Euroopan johtavia maita biokaasuteknologian käytössä, maatalouden biokaasulaitoksia oli vuonna 2005 noin 2700, ja niiden yhteenlaskettu sähköteho oli 650 MW ja tuotettu energiamäärä 3,2 TWh. Vuoteen 2020 mennessä sähköntuotantokapasiteetin on arvioitu voitavan nostaa 9500 MW:iin (FvB 2006). Suurin osa laitoksista käyttää lannan lisäksi energiakasveja. Saksassa biokaasulaitosten määrää selittää laitoksen rakentamiseen myönnettävät matalakorkoiset lainat sekä ympäristöystävällisestä sähköstä maksettava syöttötariffi. Kaikessa energiantuotannossa on tärkeää, että energian tuotanto tapahtuu mahdollisimman tehokkaasti sekä taloudellisesta että ympäristönäkökulmasta. Viljelykasveista energiaa tuotettaessa on tärkeää, että koko tuotantoketjun (kasvin tuotanto, korjuu, kuljetus, varastointi, esikäsittely ja konvertointiprosessi) energiatase on korkea. Tuotantoon 6

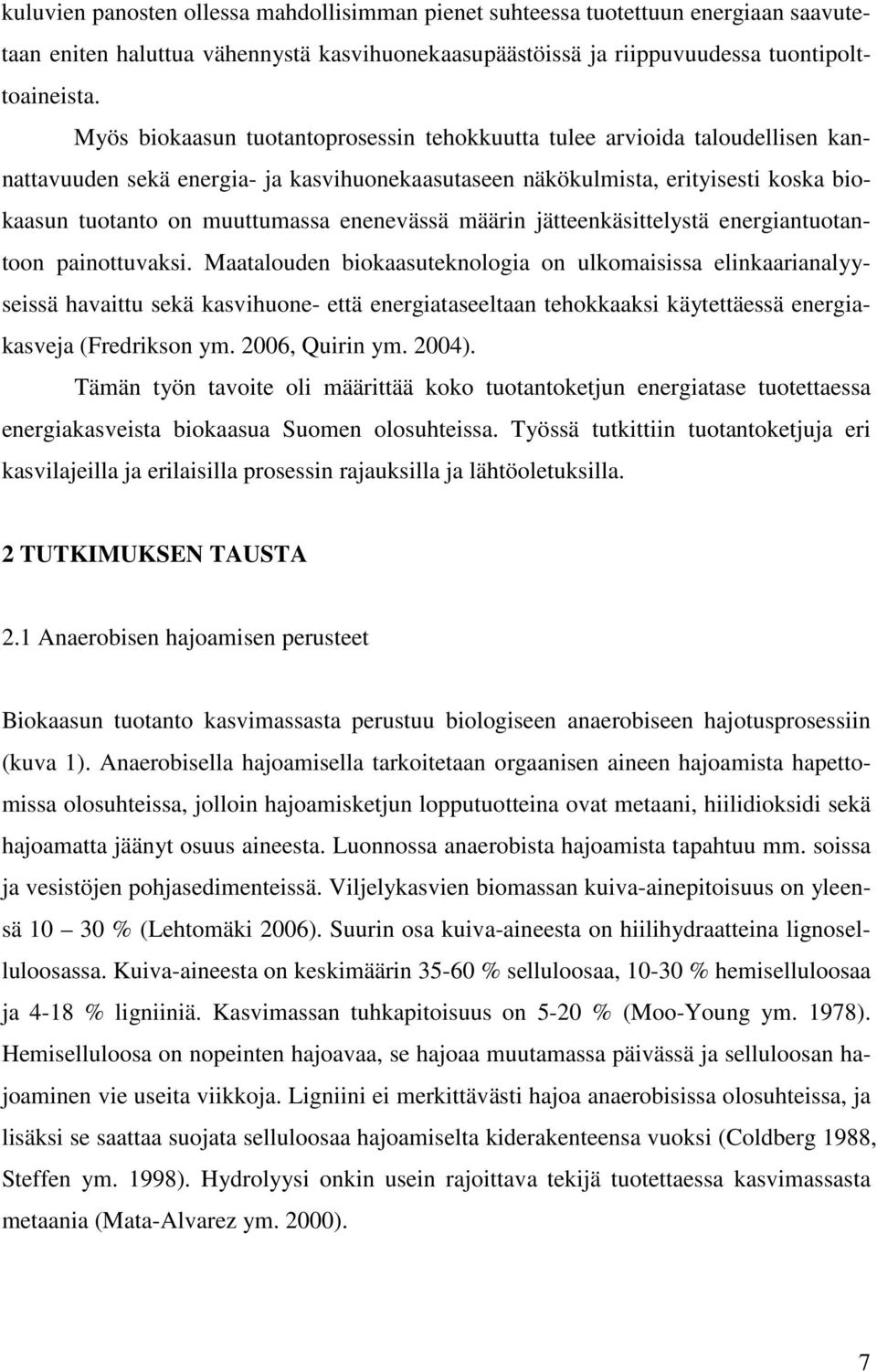

7 kuluvien panosten ollessa mahdollisimman pienet suhteessa tuotettuun energiaan saavutetaan eniten haluttua vähennystä kasvihuonekaasupäästöissä ja riippuvuudessa tuontipolttoaineista. Myös biokaasun tuotantoprosessin tehokkuutta tulee arvioida taloudellisen kannattavuuden sekä energia- ja kasvihuonekaasutaseen näkökulmista, erityisesti koska biokaasun tuotanto on muuttumassa enenevässä määrin jätteenkäsittelystä energiantuotantoon painottuvaksi. Maatalouden biokaasuteknologia on ulkomaisissa elinkaarianalyyseissä havaittu sekä kasvihuone- että energiataseeltaan tehokkaaksi käytettäessä energiakasveja (Fredrikson ym. 2006, Quirin ym. 2004). Tämän työn tavoite oli määrittää koko tuotantoketjun energiatase tuotettaessa energiakasveista biokaasua Suomen olosuhteissa. Työssä tutkittiin tuotantoketjuja eri kasvilajeilla ja erilaisilla prosessin rajauksilla ja lähtöoletuksilla. 2 TUTKIMUKSEN TAUSTA 2.1 Anaerobisen hajoamisen perusteet Biokaasun tuotanto kasvimassasta perustuu biologiseen anaerobiseen hajotusprosessiin (kuva 1). Anaerobisella hajoamisella tarkoitetaan orgaanisen aineen hajoamista hapettomissa olosuhteissa, jolloin hajoamisketjun lopputuotteina ovat metaani, hiilidioksidi sekä hajoamatta jäänyt osuus aineesta. Luonnossa anaerobista hajoamista tapahtuu mm. soissa ja vesistöjen pohjasedimenteissä. Viljelykasvien biomassan kuiva-ainepitoisuus on yleensä % (Lehtomäki 2006). Suurin osa kuiva-aineesta on hiilihydraatteina lignoselluloosassa. Kuiva-aineesta on keskimäärin % selluloosaa, % hemiselluloosaa ja 4-18 % ligniiniä. Kasvimassan tuhkapitoisuus on 5-20 % (Moo-Young ym. 1978). Hemiselluloosa on nopeinten hajoavaa, se hajoaa muutamassa päivässä ja selluloosan hajoaminen vie useita viikkoja. Ligniini ei merkittävästi hajoa anaerobisissa olosuhteissa, ja lisäksi se saattaa suojata selluloosaa hajoamiselta kiderakenteensa vuoksi (Coldberg 1988, Steffen ym. 1998). Hydrolyysi onkin usein rajoittava tekijä tuotettaessa kasvimassasta metaania (Mata-Alvarez ym. 2000). 7

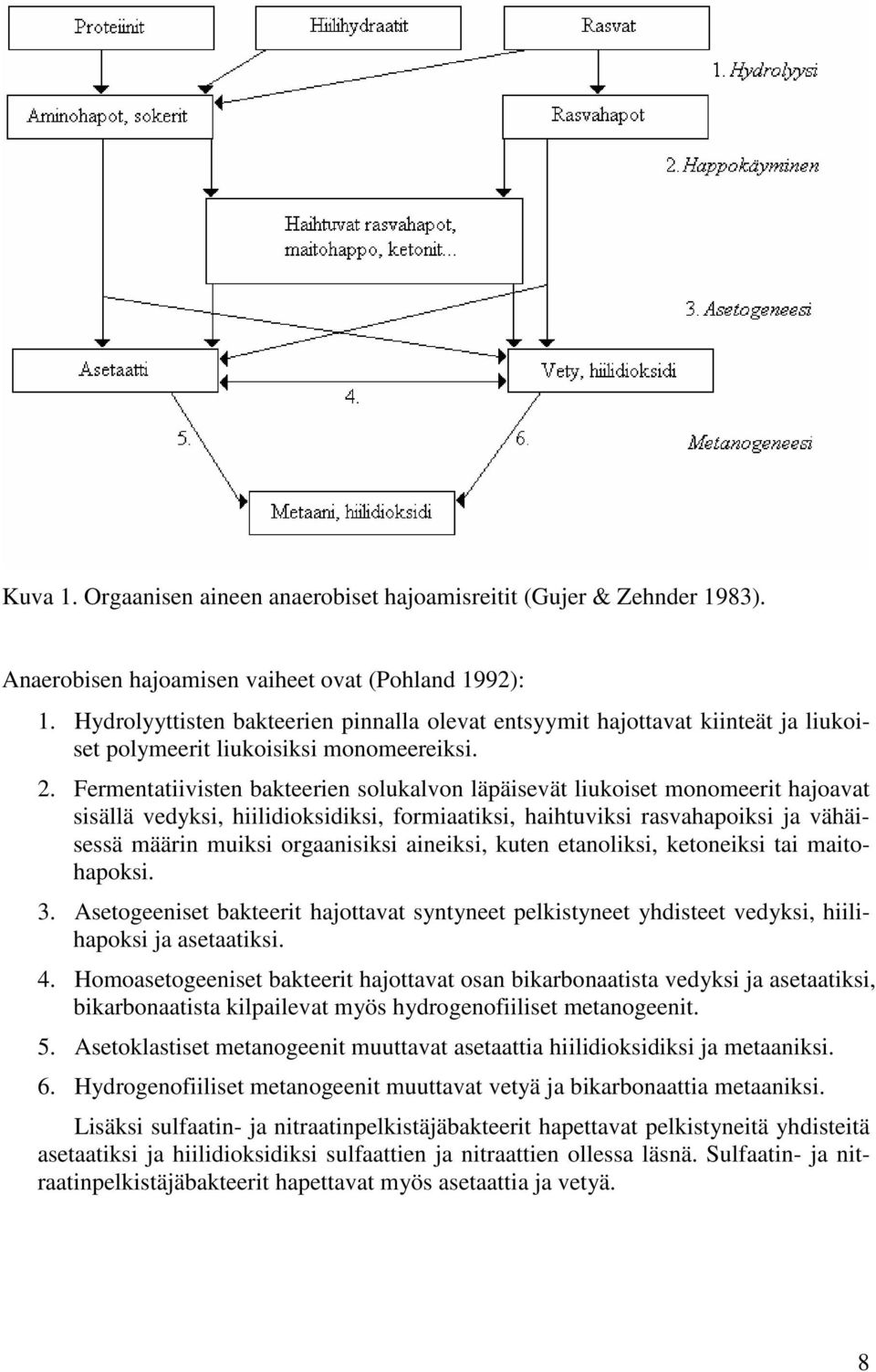

8 Kuva 1. Orgaanisen aineen anaerobiset hajoamisreitit (Gujer & Zehnder 1983). Anaerobisen hajoamisen vaiheet ovat (Pohland 1992): 1. Hydrolyyttisten bakteerien pinnalla olevat entsyymit hajottavat kiinteät ja liukoiset polymeerit liukoisiksi monomeereiksi. 2. Fermentatiivisten bakteerien solukalvon läpäisevät liukoiset monomeerit hajoavat sisällä vedyksi, hiilidioksidiksi, formiaatiksi, haihtuviksi rasvahapoiksi ja vähäisessä määrin muiksi orgaanisiksi aineiksi, kuten etanoliksi, ketoneiksi tai maitohapoksi. 3. Asetogeeniset bakteerit hajottavat syntyneet pelkistyneet yhdisteet vedyksi, hiilihapoksi ja asetaatiksi. 4. Homoasetogeeniset bakteerit hajottavat osan bikarbonaatista vedyksi ja asetaatiksi, bikarbonaatista kilpailevat myös hydrogenofiiliset metanogeenit. 5. Asetoklastiset metanogeenit muuttavat asetaattia hiilidioksidiksi ja metaaniksi. 6. Hydrogenofiiliset metanogeenit muuttavat vetyä ja bikarbonaattia metaaniksi. Lisäksi sulfaatin- ja nitraatinpelkistäjäbakteerit hapettavat pelkistyneitä yhdisteitä asetaatiksi ja hiilidioksidiksi sulfaattien ja nitraattien ollessa läsnä. Sulfaatin- ja nitraatinpelkistäjäbakteerit hapettavat myös asetaattia ja vetyä. 8

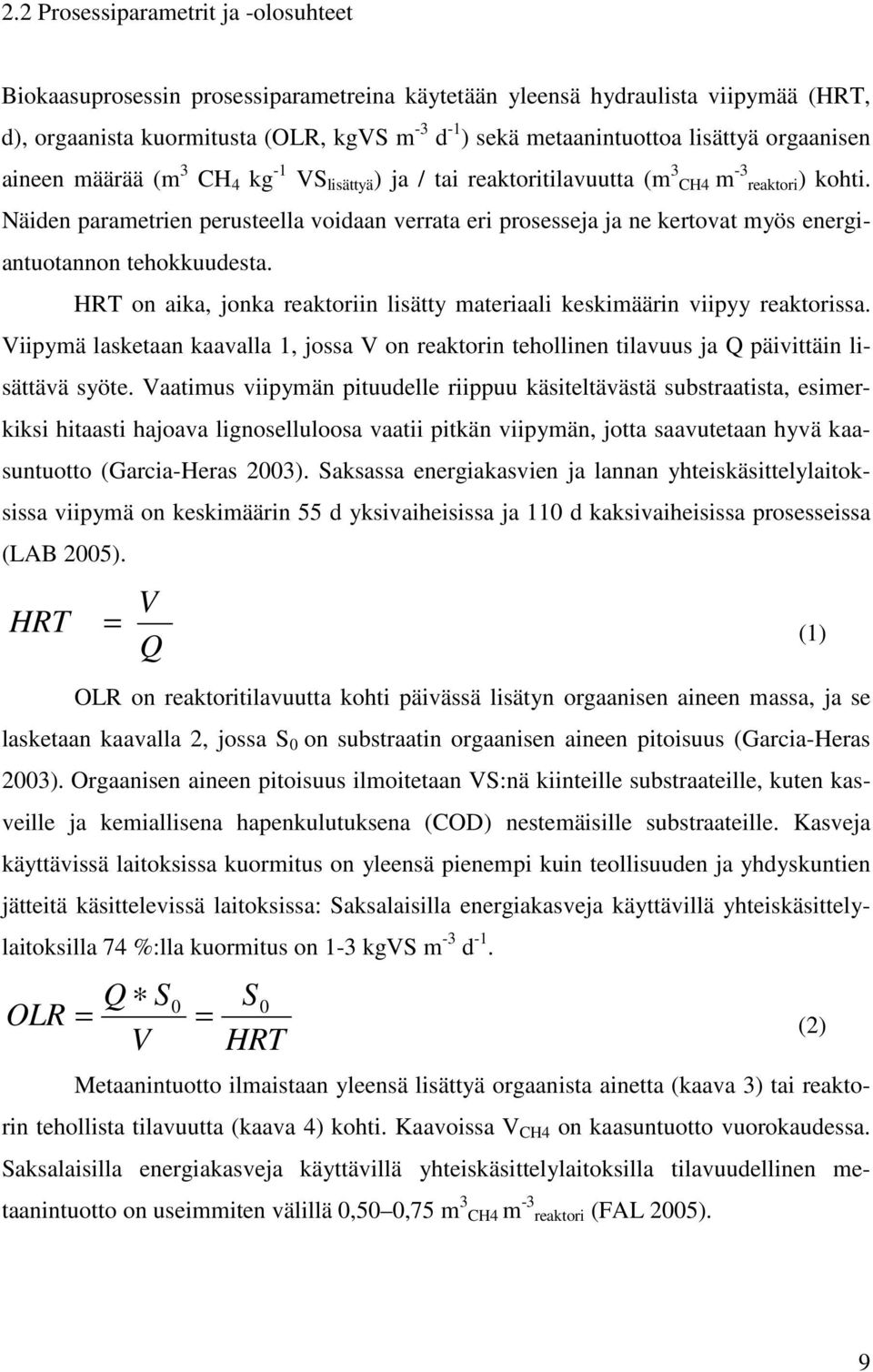

9 2.2 Prosessiparametrit ja -olosuhteet Biokaasuprosessin prosessiparametreina käytetään yleensä hydraulista viipymää (HRT, d), orgaanista kuormitusta (OLR, kgvs m -3 d -1 ) sekä metaanintuottoa lisättyä orgaanisen aineen määrää (m 3 CH 4 kg -1 VS lisättyä ) ja / tai reaktoritilavuutta (m 3 CH4 m -3 reaktori) kohti. Näiden parametrien perusteella voidaan verrata eri prosesseja ja ne kertovat myös energiantuotannon tehokkuudesta. HRT on aika, jonka reaktoriin lisätty materiaali keskimäärin viipyy reaktorissa. Viipymä lasketaan kaavalla 1, jossa V on reaktorin tehollinen tilavuus ja Q päivittäin lisättävä syöte. Vaatimus viipymän pituudelle riippuu käsiteltävästä substraatista, esimerkiksi hitaasti hajoava lignoselluloosa vaatii pitkän viipymän, jotta saavutetaan hyvä kaasuntuotto (Garcia-Heras 2003). Saksassa energiakasvien ja lannan yhteiskäsittelylaitoksissa viipymä on keskimäärin 55 d yksivaiheisissa ja 110 d kaksivaiheisissa prosesseissa (LAB 2005). HRT = V Q OLR on reaktoritilavuutta kohti päivässä lisätyn orgaanisen aineen massa, ja se lasketaan kaavalla 2, jossa S 0 on substraatin orgaanisen aineen pitoisuus (Garcia-Heras 2003). Orgaanisen aineen pitoisuus ilmoitetaan VS:nä kiinteille substraateille, kuten kasveille ja kemiallisena hapenkulutuksena (COD) nestemäisille substraateille. Kasveja käyttävissä laitoksissa kuormitus on yleensä pienempi kuin teollisuuden ja yhdyskuntien jätteitä käsittelevissä laitoksissa: Saksalaisilla energiakasveja käyttävillä yhteiskäsittelylaitoksilla 74 %:lla kuormitus on 1-3 kgvs m -3 d -1. Q S S OLR 0 0 = V HRT = (2) Metaanintuotto ilmaistaan yleensä lisättyä orgaanista ainetta (kaava 3) tai reaktorin tehollista tilavuutta (kaava 4) kohti. Kaavoissa V CH4 on kaasuntuotto vuorokaudessa. Saksalaisilla energiakasveja käyttävillä yhteiskäsittelylaitoksilla tilavuudellinen metaanintuotto on useimmiten välillä 0,50 0,75 m 3 CH4 m -3 reaktori (FAL 2005). (1) 9

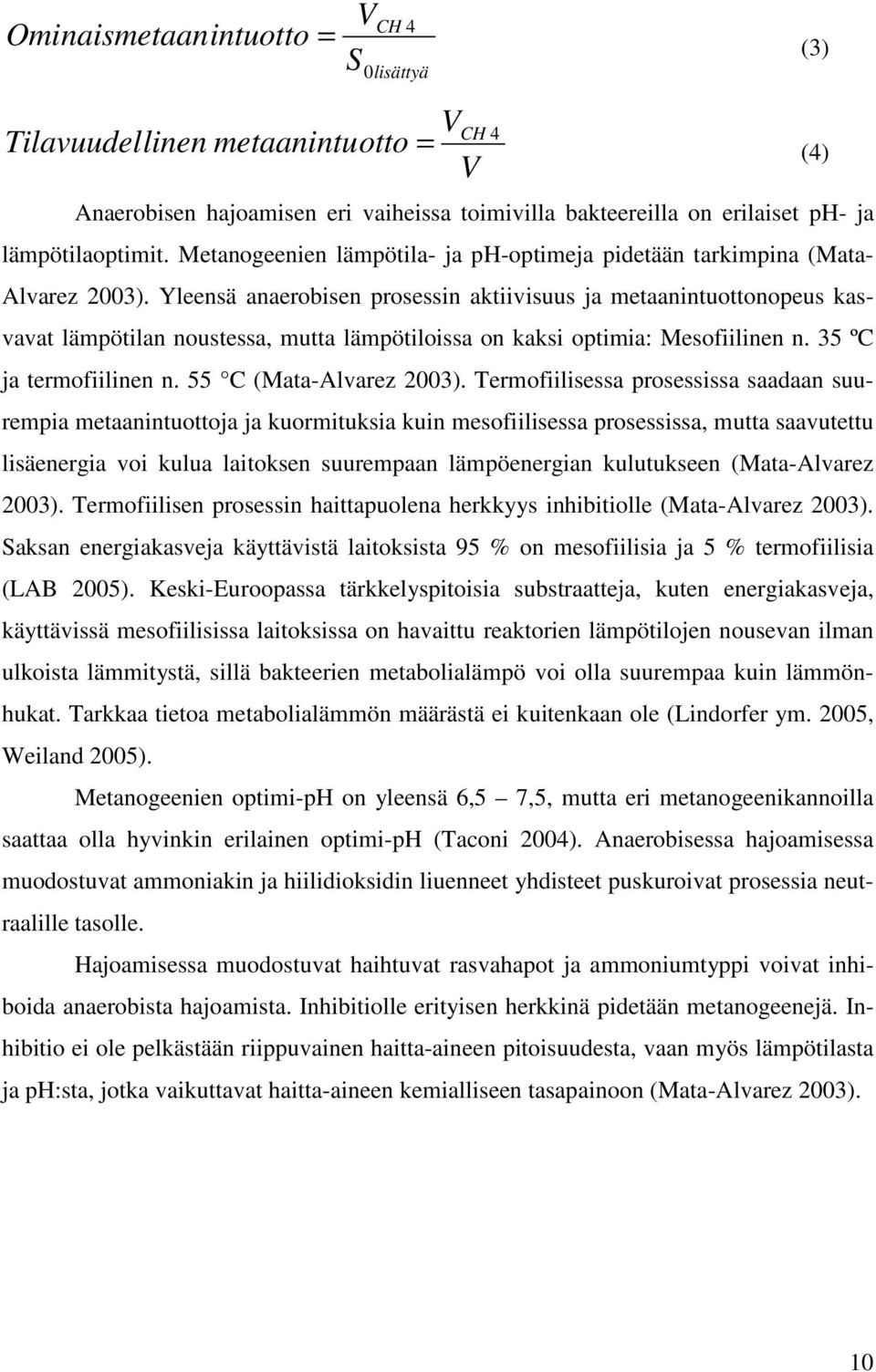

10 Ominaismetaanintuotto V S CH 4 = (3) 0lisättyä VCH 4 Tilavuudellinen metaanintuotto V = (4) Anaerobisen hajoamisen eri vaiheissa toimivilla bakteereilla on erilaiset ph- ja lämpötilaoptimit. Metanogeenien lämpötila- ja ph-optimeja pidetään tarkimpina (Mata- Alvarez 2003). Yleensä anaerobisen prosessin aktiivisuus ja metaanintuottonopeus kasvavat lämpötilan noustessa, mutta lämpötiloissa on kaksi optimia: Mesofiilinen n. 35 ºC ja termofiilinen n. 55 C (Mata-Alvarez 2003). Termofiilisessa prosessissa saadaan suurempia metaanintuottoja ja kuormituksia kuin mesofiilisessa prosessissa, mutta saavutettu lisäenergia voi kulua laitoksen suurempaan lämpöenergian kulutukseen (Mata-Alvarez 2003). Termofiilisen prosessin haittapuolena herkkyys inhibitiolle (Mata-Alvarez 2003). Saksan energiakasveja käyttävistä laitoksista 95 % on mesofiilisia ja 5 % termofiilisia (LAB 2005). Keski-Euroopassa tärkkelyspitoisia substraatteja, kuten energiakasveja, käyttävissä mesofiilisissa laitoksissa on havaittu reaktorien lämpötilojen nousevan ilman ulkoista lämmitystä, sillä bakteerien metabolialämpö voi olla suurempaa kuin lämmönhukat. Tarkkaa tietoa metabolialämmön määrästä ei kuitenkaan ole (Lindorfer ym. 2005, Weiland 2005). Metanogeenien optimi-ph on yleensä 6,5 7,5, mutta eri metanogeenikannoilla saattaa olla hyvinkin erilainen optimi-ph (Taconi 2004). Anaerobisessa hajoamisessa muodostuvat ammoniakin ja hiilidioksidin liuenneet yhdisteet puskuroivat prosessia neutraalille tasolle. Hajoamisessa muodostuvat haihtuvat rasvahapot ja ammoniumtyppi voivat inhiboida anaerobista hajoamista. Inhibitiolle erityisen herkkinä pidetään metanogeenejä. Inhibitio ei ole pelkästään riippuvainen haitta-aineen pitoisuudesta, vaan myös lämpötilasta ja ph:sta, jotka vaikuttavat haitta-aineen kemialliseen tasapainoon (Mata-Alvarez 2003). 10

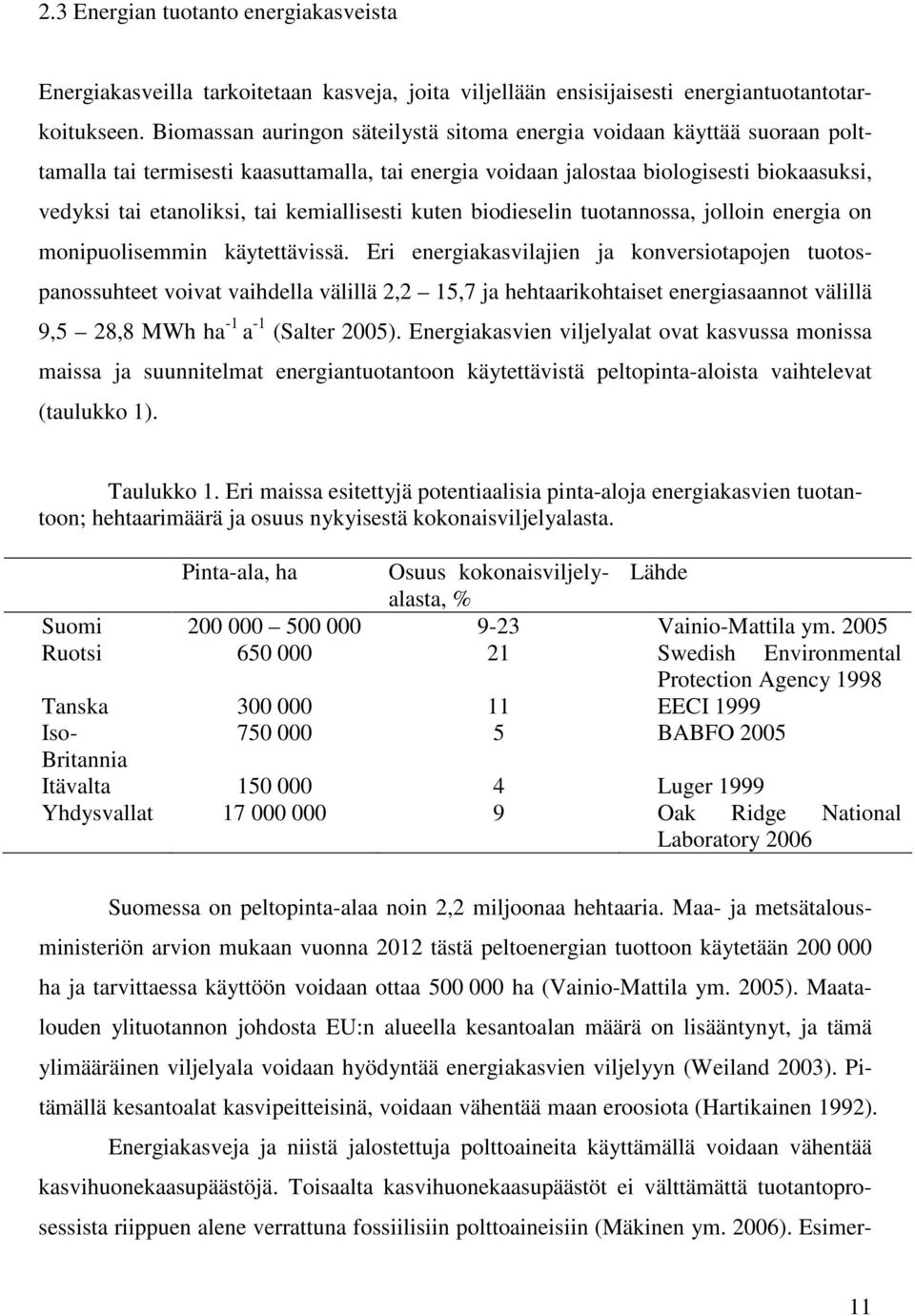

11 2.3 Energian tuotanto energiakasveista Energiakasveilla tarkoitetaan kasveja, joita viljellään ensisijaisesti energiantuotantotarkoitukseen. Biomassan auringon säteilystä sitoma energia voidaan käyttää suoraan polttamalla tai termisesti kaasuttamalla, tai energia voidaan jalostaa biologisesti biokaasuksi, vedyksi tai etanoliksi, tai kemiallisesti kuten biodieselin tuotannossa, jolloin energia on monipuolisemmin käytettävissä. Eri energiakasvilajien ja konversiotapojen tuotospanossuhteet voivat vaihdella välillä 2,2 15,7 ja hehtaarikohtaiset energiasaannot välillä 9,5 28,8 MWh ha -1 a -1 (Salter 2005). Energiakasvien viljelyalat ovat kasvussa monissa maissa ja suunnitelmat energiantuotantoon käytettävistä peltopinta-aloista vaihtelevat (taulukko 1). Taulukko 1. Eri maissa esitettyjä potentiaalisia pinta-aloja energiakasvien tuotantoon; hehtaarimäärä ja osuus nykyisestä kokonaisviljelyalasta. Pinta-ala, ha Osuus kokonaisviljelyalasta, Lähde % Suomi Vainio-Mattila ym Ruotsi Swedish Environmental Protection Agency 1998 Tanska EECI 1999 Iso BABFO 2005 Britannia Itävalta Luger 1999 Yhdysvallat Oak Ridge National Laboratory 2006 Suomessa on peltopinta-alaa noin 2,2 miljoonaa hehtaaria. Maa- ja metsätalousministeriön arvion mukaan vuonna 2012 tästä peltoenergian tuottoon käytetään ha ja tarvittaessa käyttöön voidaan ottaa ha (Vainio-Mattila ym. 2005). Maatalouden ylituotannon johdosta EU:n alueella kesantoalan määrä on lisääntynyt, ja tämä ylimääräinen viljelyala voidaan hyödyntää energiakasvien viljelyyn (Weiland 2003). Pitämällä kesantoalat kasvipeitteisinä, voidaan vähentää maan eroosiota (Hartikainen 1992). Energiakasveja ja niistä jalostettuja polttoaineita käyttämällä voidaan vähentää kasvihuonekaasupäästöjä. Toisaalta kasvihuonekaasupäästöt ei välttämättä tuotantoprosessista riippuen alene verrattuna fossiilisiin polttoaineisiin (Mäkinen ym. 2006). Esimer- 11

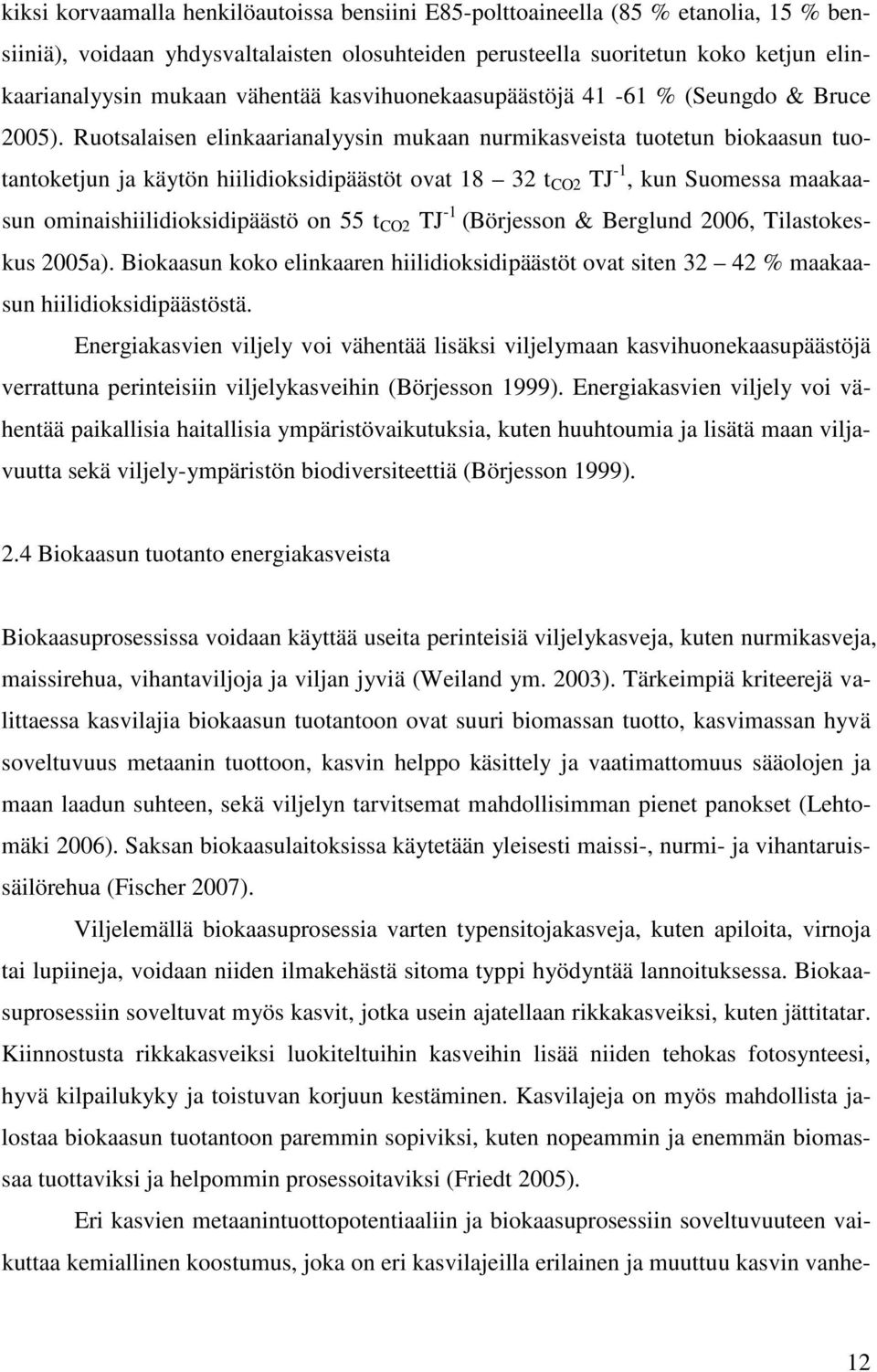

12 kiksi korvaamalla henkilöautoissa bensiini E85-polttoaineella (85 % etanolia, 15 % bensiiniä), voidaan yhdysvaltalaisten olosuhteiden perusteella suoritetun koko ketjun elinkaarianalyysin mukaan vähentää kasvihuonekaasupäästöjä % (Seungdo & Bruce 2005). Ruotsalaisen elinkaarianalyysin mukaan nurmikasveista tuotetun biokaasun tuotantoketjun ja käytön hiilidioksidipäästöt ovat t CO2 TJ -1, kun Suomessa maakaasun ominaishiilidioksidipäästö on 55 t CO2 TJ -1 (Börjesson & Berglund 2006, Tilastokeskus 2005a). Biokaasun koko elinkaaren hiilidioksidipäästöt ovat siten % maakaasun hiilidioksidipäästöstä. Energiakasvien viljely voi vähentää lisäksi viljelymaan kasvihuonekaasupäästöjä verrattuna perinteisiin viljelykasveihin (Börjesson 1999). Energiakasvien viljely voi vähentää paikallisia haitallisia ympäristövaikutuksia, kuten huuhtoumia ja lisätä maan viljavuutta sekä viljely-ympäristön biodiversiteettiä (Börjesson 1999). 2.4 Biokaasun tuotanto energiakasveista Biokaasuprosessissa voidaan käyttää useita perinteisiä viljelykasveja, kuten nurmikasveja, maissirehua, vihantaviljoja ja viljan jyviä (Weiland ym. 2003). Tärkeimpiä kriteerejä valittaessa kasvilajia biokaasun tuotantoon ovat suuri biomassan tuotto, kasvimassan hyvä soveltuvuus metaanin tuottoon, kasvin helppo käsittely ja vaatimattomuus sääolojen ja maan laadun suhteen, sekä viljelyn tarvitsemat mahdollisimman pienet panokset (Lehtomäki 2006). Saksan biokaasulaitoksissa käytetään yleisesti maissi-, nurmi- ja vihantaruissäilörehua (Fischer 2007). Viljelemällä biokaasuprosessia varten typensitojakasveja, kuten apiloita, virnoja tai lupiineja, voidaan niiden ilmakehästä sitoma typpi hyödyntää lannoituksessa. Biokaasuprosessiin soveltuvat myös kasvit, jotka usein ajatellaan rikkakasveiksi, kuten jättitatar. Kiinnostusta rikkakasveiksi luokiteltuihin kasveihin lisää niiden tehokas fotosynteesi, hyvä kilpailukyky ja toistuvan korjuun kestäminen. Kasvilajeja on myös mahdollista jalostaa biokaasun tuotantoon paremmin sopiviksi, kuten nopeammin ja enemmän biomassaa tuottaviksi ja helpommin prosessoitaviksi (Friedt 2005). Eri kasvien metaanintuottopotentiaaliin ja biokaasuprosessiin soveltuvuuteen vaikuttaa kemiallinen koostumus, joka on eri kasvilajeilla erilainen ja muuttuu kasvin vanhe- 12

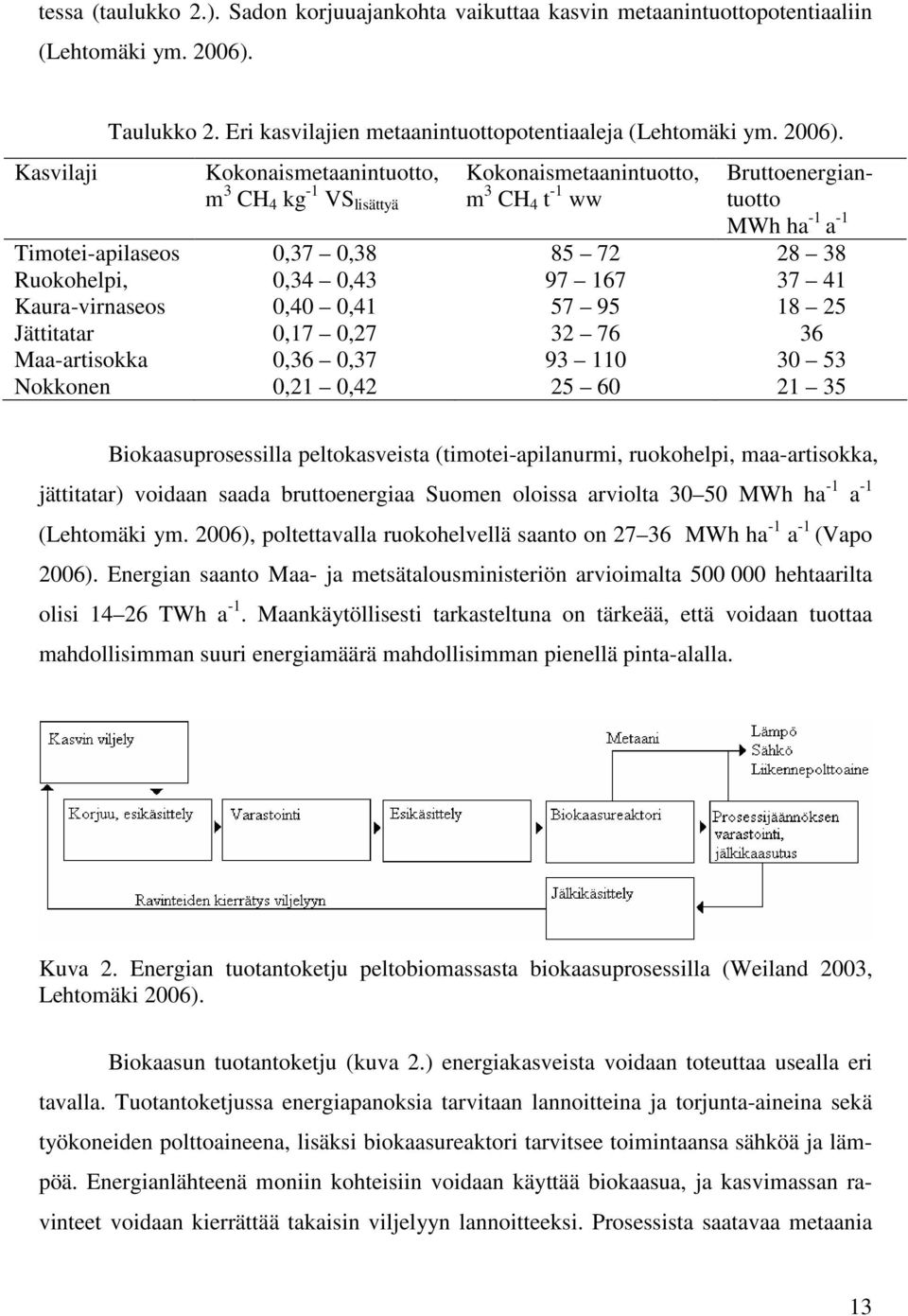

13 tessa (taulukko 2.). Sadon korjuuajankohta vaikuttaa kasvin metaanintuottopotentiaaliin (Lehtomäki ym. 2006). Kasvilaji Taulukko 2. Eri kasvilajien metaanintuottopotentiaaleja (Lehtomäki ym. 2006). Kokonaismetaanintuotto, m 3 CH 4 kg -1 VS lisättyä Kokonaismetaanintuotto, m 3 CH 4 t -1 ww Bruttoenergiantuotto MWh ha -1 a -1 Timotei-apilaseos 0,37 0, Ruokohelpi, 0,34 0, Kaura-virnaseos 0,40 0, Jättitatar 0,17 0, Maa-artisokka 0,36 0, Nokkonen 0,21 0, Biokaasuprosessilla peltokasveista (timotei-apilanurmi, ruokohelpi, maa-artisokka, jättitatar) voidaan saada bruttoenergiaa Suomen oloissa arviolta MWh ha -1 a -1 (Lehtomäki ym. 2006), poltettavalla ruokohelvellä saanto on MWh ha -1 a -1 (Vapo 2006). Energian saanto Maa- ja metsätalousministeriön arvioimalta hehtaarilta olisi TWh a -1. Maankäytöllisesti tarkasteltuna on tärkeää, että voidaan tuottaa mahdollisimman suuri energiamäärä mahdollisimman pienellä pinta-alalla. Kuva 2. Energian tuotantoketju peltobiomassasta biokaasuprosessilla (Weiland 2003, Lehtomäki 2006). Biokaasun tuotantoketju (kuva 2.) energiakasveista voidaan toteuttaa usealla eri tavalla. Tuotantoketjussa energiapanoksia tarvitaan lannoitteina ja torjunta-aineina sekä työkoneiden polttoaineena, lisäksi biokaasureaktori tarvitsee toimintaansa sähköä ja lämpöä. Energianlähteenä moniin kohteisiin voidaan käyttää biokaasua, ja kasvimassan ravinteet voidaan kierrättää takaisin viljelyyn lannoitteeksi. Prosessista saatavaa metaania 13

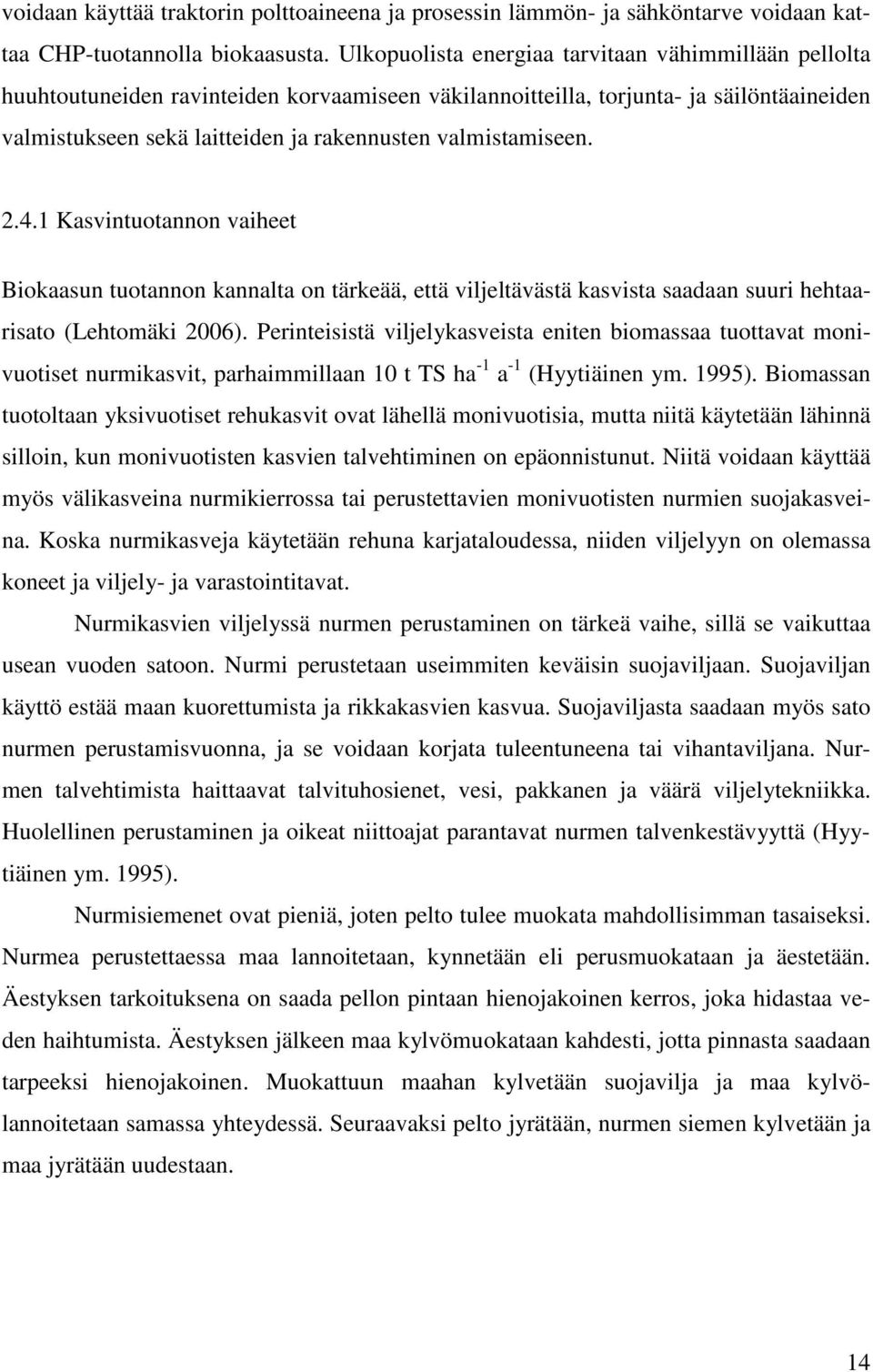

14 voidaan käyttää traktorin polttoaineena ja prosessin lämmön- ja sähköntarve voidaan kattaa CHP-tuotannolla biokaasusta. Ulkopuolista energiaa tarvitaan vähimmillään pellolta huuhtoutuneiden ravinteiden korvaamiseen väkilannoitteilla, torjunta- ja säilöntäaineiden valmistukseen sekä laitteiden ja rakennusten valmistamiseen Kasvintuotannon vaiheet Biokaasun tuotannon kannalta on tärkeää, että viljeltävästä kasvista saadaan suuri hehtaarisato (Lehtomäki 2006). Perinteisistä viljelykasveista eniten biomassaa tuottavat monivuotiset nurmikasvit, parhaimmillaan 10 t TS ha -1 a -1 (Hyytiäinen ym. 1995). Biomassan tuotoltaan yksivuotiset rehukasvit ovat lähellä monivuotisia, mutta niitä käytetään lähinnä silloin, kun monivuotisten kasvien talvehtiminen on epäonnistunut. Niitä voidaan käyttää myös välikasveina nurmikierrossa tai perustettavien monivuotisten nurmien suojakasveina. Koska nurmikasveja käytetään rehuna karjataloudessa, niiden viljelyyn on olemassa koneet ja viljely- ja varastointitavat. Nurmikasvien viljelyssä nurmen perustaminen on tärkeä vaihe, sillä se vaikuttaa usean vuoden satoon. Nurmi perustetaan useimmiten keväisin suojaviljaan. Suojaviljan käyttö estää maan kuorettumista ja rikkakasvien kasvua. Suojaviljasta saadaan myös sato nurmen perustamisvuonna, ja se voidaan korjata tuleentuneena tai vihantaviljana. Nurmen talvehtimista haittaavat talvituhosienet, vesi, pakkanen ja väärä viljelytekniikka. Huolellinen perustaminen ja oikeat niittoajat parantavat nurmen talvenkestävyyttä (Hyytiäinen ym. 1995). Nurmisiemenet ovat pieniä, joten pelto tulee muokata mahdollisimman tasaiseksi. Nurmea perustettaessa maa lannoitetaan, kynnetään eli perusmuokataan ja äestetään. Äestyksen tarkoituksena on saada pellon pintaan hienojakoinen kerros, joka hidastaa veden haihtumista. Äestyksen jälkeen maa kylvömuokataan kahdesti, jotta pinnasta saadaan tarpeeksi hienojakoinen. Muokattuun maahan kylvetään suojavilja ja maa kylvölannoitetaan samassa yhteydessä. Seuraavaksi pelto jyrätään, nurmen siemen kylvetään ja maa jyrätään uudestaan. 14

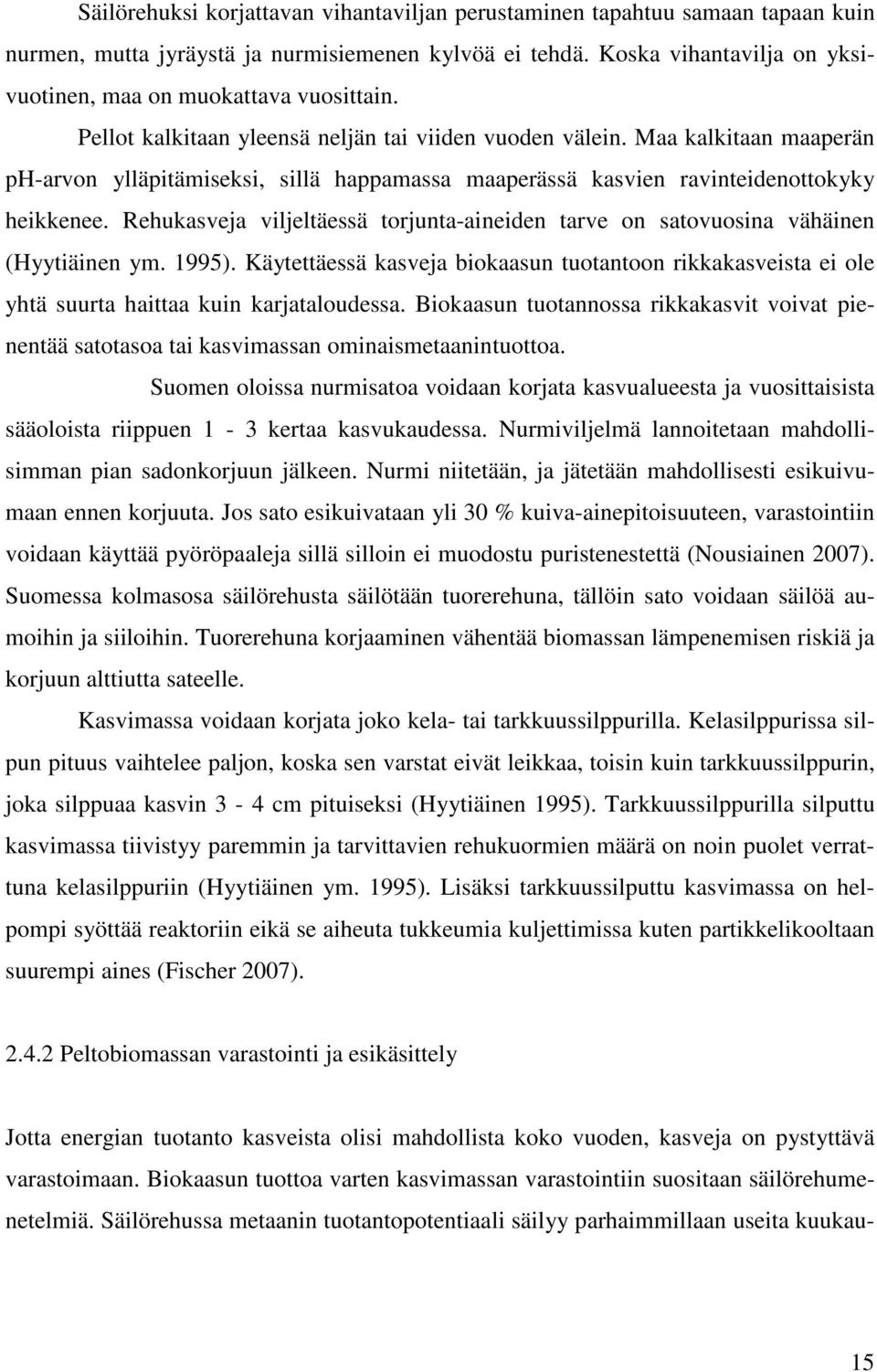

15 Säilörehuksi korjattavan vihantaviljan perustaminen tapahtuu samaan tapaan kuin nurmen, mutta jyräystä ja nurmisiemenen kylvöä ei tehdä. Koska vihantavilja on yksivuotinen, maa on muokattava vuosittain. Pellot kalkitaan yleensä neljän tai viiden vuoden välein. Maa kalkitaan maaperän ph-arvon ylläpitämiseksi, sillä happamassa maaperässä kasvien ravinteidenottokyky heikkenee. Rehukasveja viljeltäessä torjunta-aineiden tarve on satovuosina vähäinen (Hyytiäinen ym. 1995). Käytettäessä kasveja biokaasun tuotantoon rikkakasveista ei ole yhtä suurta haittaa kuin karjataloudessa. Biokaasun tuotannossa rikkakasvit voivat pienentää satotasoa tai kasvimassan ominaismetaanintuottoa. Suomen oloissa nurmisatoa voidaan korjata kasvualueesta ja vuosittaisista sääoloista riippuen 1-3 kertaa kasvukaudessa. Nurmiviljelmä lannoitetaan mahdollisimman pian sadonkorjuun jälkeen. Nurmi niitetään, ja jätetään mahdollisesti esikuivumaan ennen korjuuta. Jos sato esikuivataan yli 30 % kuiva-ainepitoisuuteen, varastointiin voidaan käyttää pyöröpaaleja sillä silloin ei muodostu puristenestettä (Nousiainen 2007). Suomessa kolmasosa säilörehusta säilötään tuorerehuna, tällöin sato voidaan säilöä aumoihin ja siiloihin. Tuorerehuna korjaaminen vähentää biomassan lämpenemisen riskiä ja korjuun alttiutta sateelle. Kasvimassa voidaan korjata joko kela- tai tarkkuussilppurilla. Kelasilppurissa silpun pituus vaihtelee paljon, koska sen varstat eivät leikkaa, toisin kuin tarkkuussilppurin, joka silppuaa kasvin 3-4 cm pituiseksi (Hyytiäinen 1995). Tarkkuussilppurilla silputtu kasvimassa tiivistyy paremmin ja tarvittavien rehukuormien määrä on noin puolet verrattuna kelasilppuriin (Hyytiäinen ym. 1995). Lisäksi tarkkuussilputtu kasvimassa on helpompi syöttää reaktoriin eikä se aiheuta tukkeumia kuljettimissa kuten partikkelikooltaan suurempi aines (Fischer 2007) Peltobiomassan varastointi ja esikäsittely Jotta energian tuotanto kasveista olisi mahdollista koko vuoden, kasveja on pystyttävä varastoimaan. Biokaasun tuottoa varten kasvimassan varastointiin suositaan säilörehumenetelmiä. Säilörehussa metaanin tuotantopotentiaali säilyy parhaimmillaan useita kuukau- 15

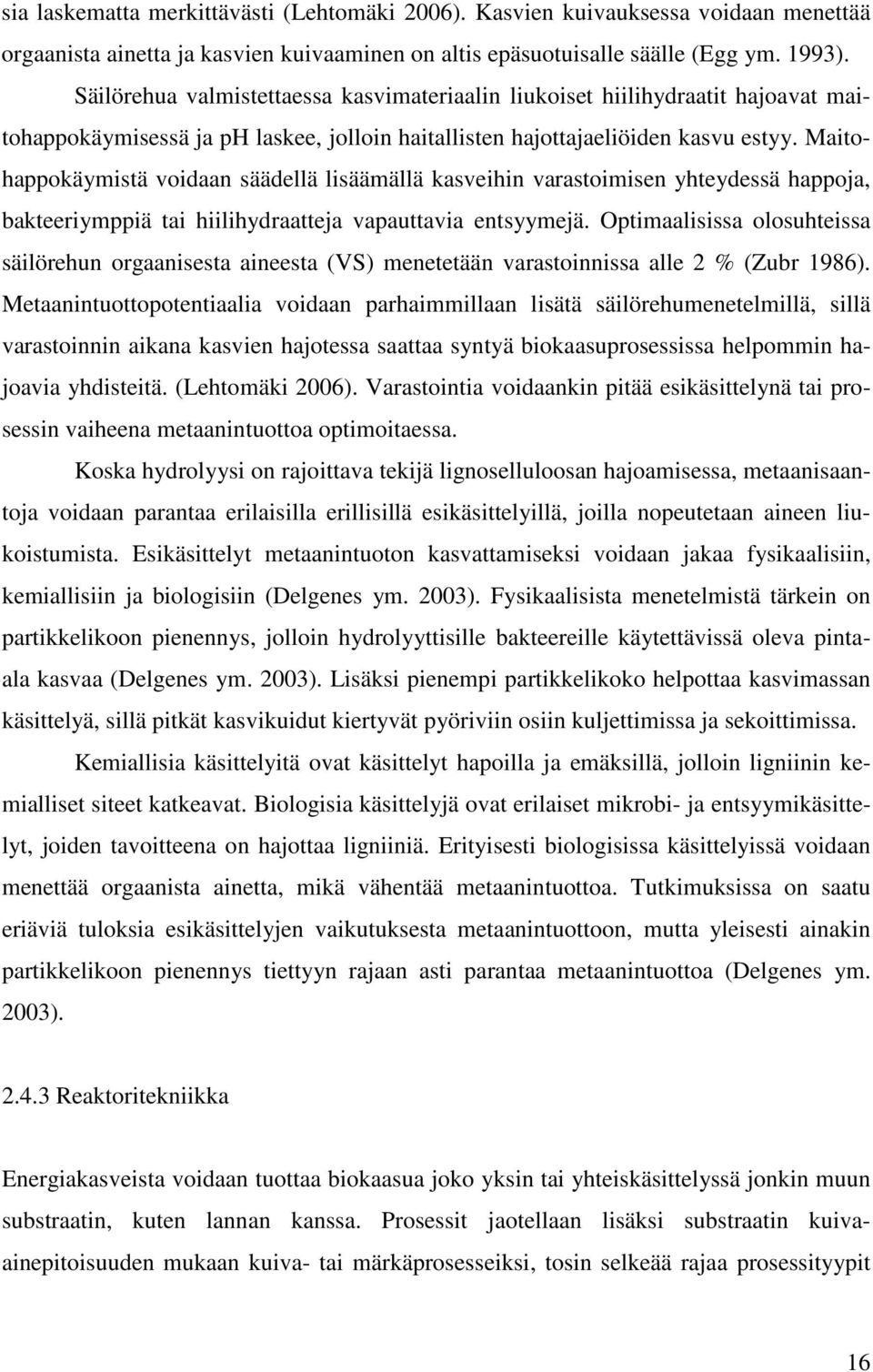

16 sia laskematta merkittävästi (Lehtomäki 2006). Kasvien kuivauksessa voidaan menettää orgaanista ainetta ja kasvien kuivaaminen on altis epäsuotuisalle säälle (Egg ym. 1993). Säilörehua valmistettaessa kasvimateriaalin liukoiset hiilihydraatit hajoavat maitohappokäymisessä ja ph laskee, jolloin haitallisten hajottajaeliöiden kasvu estyy. Maitohappokäymistä voidaan säädellä lisäämällä kasveihin varastoimisen yhteydessä happoja, bakteeriymppiä tai hiilihydraatteja vapauttavia entsyymejä. Optimaalisissa olosuhteissa säilörehun orgaanisesta aineesta (VS) menetetään varastoinnissa alle 2 % (Zubr 1986). Metaanintuottopotentiaalia voidaan parhaimmillaan lisätä säilörehumenetelmillä, sillä varastoinnin aikana kasvien hajotessa saattaa syntyä biokaasuprosessissa helpommin hajoavia yhdisteitä. (Lehtomäki 2006). Varastointia voidaankin pitää esikäsittelynä tai prosessin vaiheena metaanintuottoa optimoitaessa. Koska hydrolyysi on rajoittava tekijä lignoselluloosan hajoamisessa, metaanisaantoja voidaan parantaa erilaisilla erillisillä esikäsittelyillä, joilla nopeutetaan aineen liukoistumista. Esikäsittelyt metaanintuoton kasvattamiseksi voidaan jakaa fysikaalisiin, kemiallisiin ja biologisiin (Delgenes ym. 2003). Fysikaalisista menetelmistä tärkein on partikkelikoon pienennys, jolloin hydrolyyttisille bakteereille käytettävissä oleva pintaala kasvaa (Delgenes ym. 2003). Lisäksi pienempi partikkelikoko helpottaa kasvimassan käsittelyä, sillä pitkät kasvikuidut kiertyvät pyöriviin osiin kuljettimissa ja sekoittimissa. Kemiallisia käsittelyitä ovat käsittelyt hapoilla ja emäksillä, jolloin ligniinin kemialliset siteet katkeavat. Biologisia käsittelyjä ovat erilaiset mikrobi- ja entsyymikäsittelyt, joiden tavoitteena on hajottaa ligniiniä. Erityisesti biologisissa käsittelyissä voidaan menettää orgaanista ainetta, mikä vähentää metaanintuottoa. Tutkimuksissa on saatu eriäviä tuloksia esikäsittelyjen vaikutuksesta metaanintuottoon, mutta yleisesti ainakin partikkelikoon pienennys tiettyyn rajaan asti parantaa metaanintuottoa (Delgenes ym. 2003) Reaktoritekniikka Energiakasveista voidaan tuottaa biokaasua joko yksin tai yhteiskäsittelyssä jonkin muun substraatin, kuten lannan kanssa. Prosessit jaotellaan lisäksi substraatin kuivaainepitoisuuden mukaan kuiva- tai märkäprosesseiksi, tosin selkeää rajaa prosessityypit 16

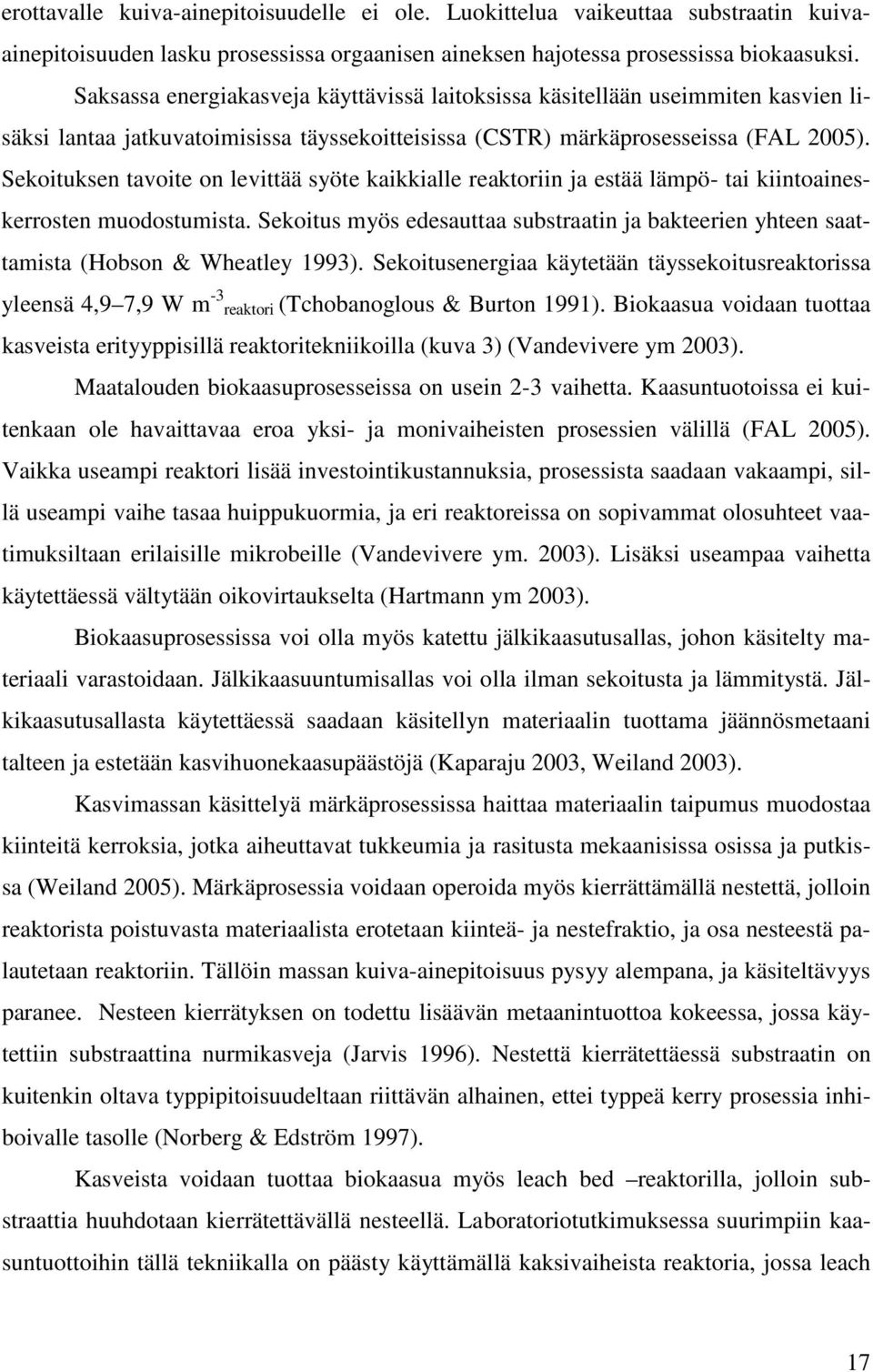

17 erottavalle kuiva-ainepitoisuudelle ei ole. Luokittelua vaikeuttaa substraatin kuivaainepitoisuuden lasku prosessissa orgaanisen aineksen hajotessa prosessissa biokaasuksi. Saksassa energiakasveja käyttävissä laitoksissa käsitellään useimmiten kasvien lisäksi lantaa jatkuvatoimisissa täyssekoitteisissa (CSTR) märkäprosesseissa (FAL 2005). Sekoituksen tavoite on levittää syöte kaikkialle reaktoriin ja estää lämpö- tai kiintoaineskerrosten muodostumista. Sekoitus myös edesauttaa substraatin ja bakteerien yhteen saattamista (Hobson & Wheatley 1993). Sekoitusenergiaa käytetään täyssekoitusreaktorissa yleensä 4,9 7,9 W m -3 reaktori (Tchobanoglous & Burton 1991). Biokaasua voidaan tuottaa kasveista erityyppisillä reaktoritekniikoilla (kuva 3) (Vandevivere ym 2003). Maatalouden biokaasuprosesseissa on usein 2-3 vaihetta. Kaasuntuotoissa ei kuitenkaan ole havaittavaa eroa yksi- ja monivaiheisten prosessien välillä (FAL 2005). Vaikka useampi reaktori lisää investointikustannuksia, prosessista saadaan vakaampi, sillä useampi vaihe tasaa huippukuormia, ja eri reaktoreissa on sopivammat olosuhteet vaatimuksiltaan erilaisille mikrobeille (Vandevivere ym. 2003). Lisäksi useampaa vaihetta käytettäessä vältytään oikovirtaukselta (Hartmann ym 2003). Biokaasuprosessissa voi olla myös katettu jälkikaasutusallas, johon käsitelty materiaali varastoidaan. Jälkikaasuuntumisallas voi olla ilman sekoitusta ja lämmitystä. Jälkikaasutusallasta käytettäessä saadaan käsitellyn materiaalin tuottama jäännösmetaani talteen ja estetään kasvihuonekaasupäästöjä (Kaparaju 2003, Weiland 2003). Kasvimassan käsittelyä märkäprosessissa haittaa materiaalin taipumus muodostaa kiinteitä kerroksia, jotka aiheuttavat tukkeumia ja rasitusta mekaanisissa osissa ja putkissa (Weiland 2005). Märkäprosessia voidaan operoida myös kierrättämällä nestettä, jolloin reaktorista poistuvasta materiaalista erotetaan kiinteä- ja nestefraktio, ja osa nesteestä palautetaan reaktoriin. Tällöin massan kuiva-ainepitoisuus pysyy alempana, ja käsiteltävyys paranee. Nesteen kierrätyksen on todettu lisäävän metaanintuottoa kokeessa, jossa käytettiin substraattina nurmikasveja (Jarvis 1996). Nestettä kierrätettäessä substraatin on kuitenkin oltava typpipitoisuudeltaan riittävän alhainen, ettei typpeä kerry prosessia inhiboivalle tasolle (Norberg & Edström 1997). Kasveista voidaan tuottaa biokaasua myös leach bed reaktorilla, jolloin substraattia huuhdotaan kierrätettävällä nesteellä. Laboratoriotutkimuksessa suurimpiin kaasuntuottoihin tällä tekniikalla on päästy käyttämällä kaksivaiheista reaktoria, jossa leach 17

18 bed panoksista kierrätetystä nesteestä tuotettiin metaania UASB -reaktorissa tai metanogeenisessa suotimessa (Lehtomäki 2006). Kuva 3. A. Yksivaiheinen märkä CSTR- prosessi, B. Yksivaiheinen kuivaprosessi, C. Leach bed UASB yhdistelmä, D. Kaksivaiheinen märkä CSTR-prosessi ja E. Yksivaiheinen märkä CSTR- prosessi jälkikaasuuntumisaltaalla. Reaktorin lämpötalous vaikuttaa energiantuotannon hyötysuhteeseen. Lämpöenergiaa kuluu reaktorilämpötilan ylläpitoon ja syötteen lämmitykseen prosessilämpötilaan. Lämpö pyrkii siirtymään reaktorista ympäristöön reaktorin kuoren läpi. Siirtymistä pyritään vähentämään eristämisellä. Eristeaineena voidaan käyttää polyuretaania, joka voidaan asentaa reaktorin sisä- tai ulkopinnalle tai lasi- tai vuorivillaa, joka asennetaan ulkopinnalle (Hobson & Wheatley 1993). Suuri reaktorikoko pienentää lämmönkulutusta reaktoritilavuutta kohti, sillä reaktorin kuoren pinta-alan kasvaessa tilavuus kasvaa eksponentiaalisesti. Syötteen lämmittämiseksi prosessilämpötilaan voidaan käyttää lämpöä, joka otetaan talteen käsitellystä materiaalista. Lämpö voidaan ottaa talteen lämmönjohtumiseen perustuvalla lämmönvaihtimella tai lämpöpumpulla. Lämmönvaihdin voi toimia siirtämällä lämpöenergiaa suoraan käsitellystä materiaalista syötteeseen, tai energiaa voidaan siirtää veteen sitoutuneena. 18

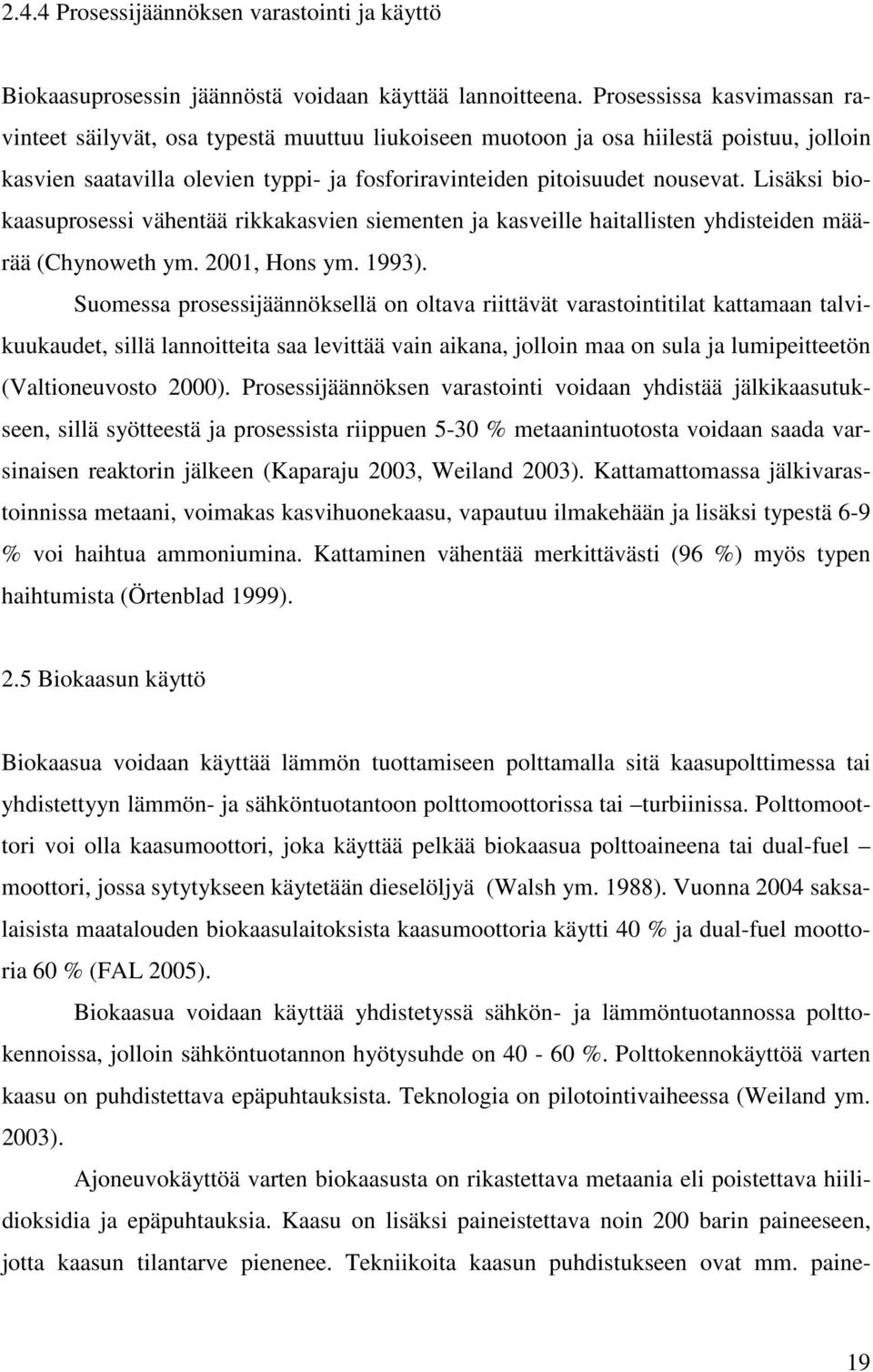

19 2.4.4 Prosessijäännöksen varastointi ja käyttö Biokaasuprosessin jäännöstä voidaan käyttää lannoitteena. Prosessissa kasvimassan ravinteet säilyvät, osa typestä muuttuu liukoiseen muotoon ja osa hiilestä poistuu, jolloin kasvien saatavilla olevien typpi- ja fosforiravinteiden pitoisuudet nousevat. Lisäksi biokaasuprosessi vähentää rikkakasvien siementen ja kasveille haitallisten yhdisteiden määrää (Chynoweth ym. 2001, Hons ym. 1993). Suomessa prosessijäännöksellä on oltava riittävät varastointitilat kattamaan talvikuukaudet, sillä lannoitteita saa levittää vain aikana, jolloin maa on sula ja lumipeitteetön (Valtioneuvosto 2000). Prosessijäännöksen varastointi voidaan yhdistää jälkikaasutukseen, sillä syötteestä ja prosessista riippuen 5-30 % metaanintuotosta voidaan saada varsinaisen reaktorin jälkeen (Kaparaju 2003, Weiland 2003). Kattamattomassa jälkivarastoinnissa metaani, voimakas kasvihuonekaasu, vapautuu ilmakehään ja lisäksi typestä 6-9 % voi haihtua ammoniumina. Kattaminen vähentää merkittävästi (96 %) myös typen haihtumista (Örtenblad 1999). 2.5 Biokaasun käyttö Biokaasua voidaan käyttää lämmön tuottamiseen polttamalla sitä kaasupolttimessa tai yhdistettyyn lämmön- ja sähköntuotantoon polttomoottorissa tai turbiinissa. Polttomoottori voi olla kaasumoottori, joka käyttää pelkää biokaasua polttoaineena tai dual-fuel moottori, jossa sytytykseen käytetään dieselöljyä (Walsh ym. 1988). Vuonna 2004 saksalaisista maatalouden biokaasulaitoksista kaasumoottoria käytti 40 % ja dual-fuel moottoria 60 % (FAL 2005). Biokaasua voidaan käyttää yhdistetyssä sähkön- ja lämmöntuotannossa polttokennoissa, jolloin sähköntuotannon hyötysuhde on %. Polttokennokäyttöä varten kaasu on puhdistettava epäpuhtauksista. Teknologia on pilotointivaiheessa (Weiland ym. 2003). Ajoneuvokäyttöä varten biokaasusta on rikastettava metaania eli poistettava hiilidioksidia ja epäpuhtauksia. Kaasu on lisäksi paineistettava noin 200 barin paineeseen, jotta kaasun tilantarve pienenee. Tekniikoita kaasun puhdistukseen ovat mm. paine- 19

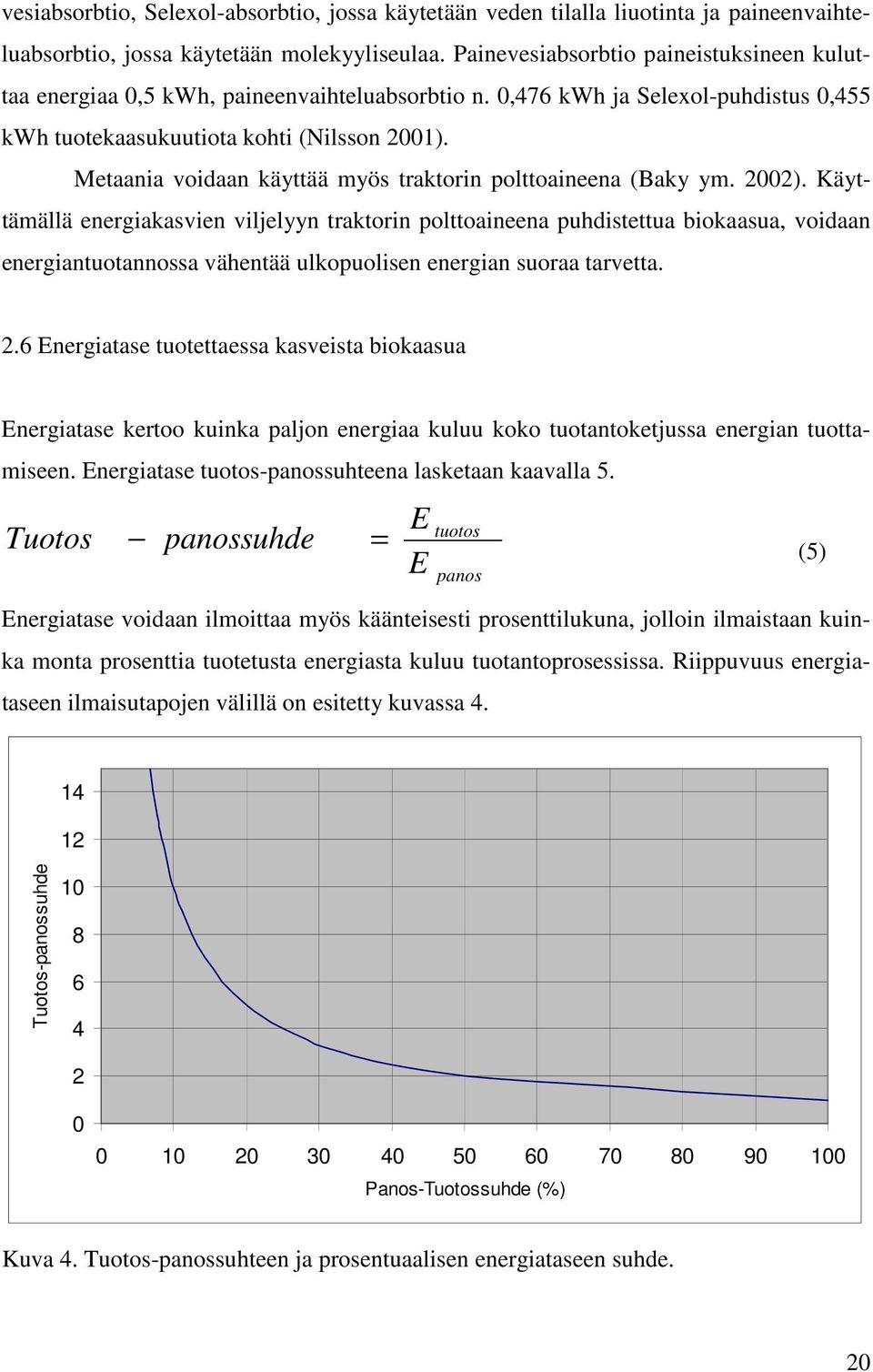

20 vesiabsorbtio, Selexol-absorbtio, jossa käytetään veden tilalla liuotinta ja paineenvaihteluabsorbtio, jossa käytetään molekyyliseulaa. Painevesiabsorbtio paineistuksineen kuluttaa energiaa 0,5 kwh, paineenvaihteluabsorbtio n. 0,476 kwh ja Selexol-puhdistus 0,455 kwh tuotekaasukuutiota kohti (Nilsson 2001). Metaania voidaan käyttää myös traktorin polttoaineena (Baky ym. 2002). Käyttämällä energiakasvien viljelyyn traktorin polttoaineena puhdistettua biokaasua, voidaan energiantuotannossa vähentää ulkopuolisen energian suoraa tarvetta. 2.6 Energiatase tuotettaessa kasveista biokaasua Energiatase kertoo kuinka paljon energiaa kuluu koko tuotantoketjussa energian tuottamiseen. Energiatase tuotos-panossuhteena lasketaan kaavalla 5. Tuotos panossuhde = E tuotos (5) E panos Energiatase voidaan ilmoittaa myös käänteisesti prosenttilukuna, jolloin ilmaistaan kuinka monta prosenttia tuotetusta energiasta kuluu tuotantoprosessissa. Riippuvuus energiataseen ilmaisutapojen välillä on esitetty kuvassa Tuotos-panossuhde Panos-Tuotossuhde (%) Kuva 4. Tuotos-panossuhteen ja prosentuaalisen energiataseen suhde. 20

21 Biokaasuprosessin energiatase on riippuvainen prosessin toteutuksesta ja käytetyistä rajauksista. Peltobiomassasta biokaasua maatilamittakaavassa tuotettaessa energiatase on eri rajauksin ja eri kasvilajein elinkaarianalyyseissä ollut 3,7 (CROPGEN 2005a), 4,7-10,2 (CROPGEN 2005b), 2,17-3,85 (Berglund & Börjesson 2006) ja 4,4 (Holliday ym. 2005) tuotettua energiayksikköä kulutettua energiayksikköä kohti. Kaikissa tutkimuksissa suurin osa käytetystä energiasta kuluu reaktorin ja syötteen lämmitykseen, tuotetusta energiasta tähän kuluu 6,6 22 % (CROPGEN 2005a, Berglund & Börjesson 2006). Reaktorin lämpöeristys, lämmön talteenotto ja suuri laitoskoko parantavat energiatasetta. Vaihtelut tutkimusten energiataseissa johtuvat suurimmalta osalta erilaisista systeemin rajauksista ja oletetuista laitoskoista. Vaikutusta on myös eri alueiden vuotuisilla keskilämpötiloilla ja satotasoilla sekä laskelmissa käytetyillä metaanintuoton arvoilla. Näissä tutkimuksissa lämmitysenergian tarve on laskettu substraatin lämmittämisen reaktorilämpötilaan ja reaktorin lämmönhukan perusteella, eikä huomioon ole otettu kaikkia lämmönlähteitä. Mikäli energiataseen laskemisessa otetaan huomioon lämpö, joka muodostuu reaktorin sekoittamisesta, biologisesta rikinpoistosta, syötteen mukana tulevasta hapesta sekä mikrobien aineenvaihdunnasta, reaktorin lämpötase voi olla positiivinen, ja reaktoria joudutaan jäähdyttämään, mikäli prosessi halutaan pitää mesofiilisena. Reaktorin itselämpenemisilmiö on havaittu Keski-Euroopassa etenkin tärkkelyspitoisia substraatteja, kuten energiakasveja, käyttävissä laitoksissa (Lindorfer ym. 2005, Weiland 2005). Lämmönlähteiden määrää on kuitenkin vaikea arvioida energiatasemalleissa, sillä anaerobisen metabolian lämmöntuotto vaihtelee substraatista riippuen, eikä tarkkaa tietoa suuruusluokista ole. Energiatasetarkasteluissa kasvien viljely käyttää 10 19,6 % tuotetusta energiasta (CROPGEN 2005b, CROPGEN 2005a). Biokaasulaitoksen rakentamisen osuus on 0,6-2 % laitoksen koko elinkaaren aikana kuluttamasta energiasta (Berglund & Börjesson 2003). Liikenteen biopolttoaineen tuotantoa peltokasveista analysoitaessa biokaasutus on havaittu energiataseeltaan tehokkaaksi biodieseliin tai bioetanoliin verrattaessa, johtuen mm. biokaasuprosessiin soveltuvien kasvien korkeasta hehtaarisaannosta ja koko kasvin hyödyntämisessä polttoaineen tuotannossa (Fredrikson ym. 2006). 21

22 3 MATERIAALIT JA MENETELMÄT 3.1 Tuotantoketju ja mallin rajat Työssä tutkittiin kasvibiokaasun tuotantoketjun (kuva 5) energiataseita simulointimallilla. Mallissa laskettiin prosessin energiapanokset ja tuotokset. Mallin tuotantoketju alkaa kasvin viljelystä ja päättyy biokaasuun. Mallissa prosessijäännös palautetaan energiakasvin viljelyyn, ja teollisilla lannoitteilla katetaan ravinteiden hävikki, joka tapahtuu huuhtoumina vesistöihin ja denitrifikaatiossa ilmaan. Energiataselaskenta suoritettiin Exceltaulukkomallilla. Kuva 5. Tuotantoketjun energia- ja massavirrat tuotettaessa biokaasua energiakasveista sekä käytetyn mallin systeemin rajaus. 22

23 3.2 Mallin lähtötiedot Mallissa käytettiin energiapanoksina primäärienergiaa eli raaka-aineiden (lannoitteet, dieselöljy, jne.) sisältämää energiaa ennen jalostusta. Koska mallissa käytetyssä tuotantoketjun rajauksessa ei muodostu sivutuotteita, kaikki energiapanokset kohdennettiin biokaasun tuotannolle. Tutkittavana aikajaksona käytettiin yhtä vuotta, joten energiapanokset kohdennettiin yhdelle vuodelle ja niitä verrattiin vuotuiseen energiantuottoon. Näiden kohdennuksien perusteella laskettiin prosentuaalinen suhde energian kulutukselle tuotettuun energiaan nähden sekä ketjun tuotos-panossuhteet. Tarkasteltaviksi kasvilajeiksi valittiin timoteinurmi, ruokohelpi sekä vihantakaura. Näitä kasveja voidaan kasvattaa viljelijöillä olevilla välineillä ja tietotaidolla, ja ne eivät sido maata pitkäksi aikaa pois muusta viljelykäytöstä. Tärkeää oli myös niiden suuri biomassan tuotantokyky, kestävyys ja viljelyvarmuus, sekä mahdollisuus säilöä kasvimassaa ympärivuotiseen käyttöön helposti. Vihantakauraa ja timoteinurmea voidaan myös käyttää karjan rehuna, ruokohelpeä lajikkeesta riippuen, joskin sen soveltuvuus rehuksi on heikompi Viljelyn lähtötiedot Viljelyssä suoritettavat työvaiheet, kasvuston uusimisvälit ja satotasot (taulukko 3) ovat kirjallisuudesta (Hyytiäinen ym. 1995, Pahkala ym. 2005). Nurmikasvien ensimmäisen vuoden sato oletettiin puoleksi normaalivuoden sadosta. Kaikista kasveista oletettiin korjattavan kaksi satoa kasvukaudessa. Taulukko 3. Kasvilajien satotasot, uusimisvälit ja viljelymenetelmien lähteet. Satotaso, t TS ha -1 a -1 Uusimisväli, a Ruokohelpi 11,0 (Lamminen ym. 2005) 5 (Evira 2006) Timotei 9,0 (Hyytiäinen ym. 1995) 4 (Hyytiäinen ym. 1995) Vihantakaura 6,1 (Hyytiäinen ym. 1995) 1 (Hyytiäinen ym. 1995) 23

24 Kasvinviljelyssä oletettiin käytettävän maatalouskoneita, jotka ovat tiloilla yleisesti käytettävissä olevaa kokoluokkaa. Maataloustyökoneiden tekniset tiedot (työleveydet ja nopeudet) ovat jälleenmyyjältä (Agrimarket 2006). Kaikkien kolmen kasvin sato oletettiin korjattavan tuorerehuna tarkkuussilppurilla. Tuorerehun kuiva- ja orgaanisen aineen pitoisuuksiksi oletettiin TS 23 % ja VS 20,7 % (Lehtomäki ym. 2006). Viljelyssä ja kuljetuksissa käytetyn traktorin polttoaineenkulutuksena käytettiin Valtra traktorin kulutusta, 18 l h -1 (FAT 2006). Viljelyssä ja kuljetuksissa käytettävän traktorin dieselöljyn oletettiin sisältävän 1,16 kertaisesti (Edwards ym ) primäärienergiaa energiasisällöstään, 42,7 MJ kg -1 (Tilastokeskus 2005a). Biomassan ja prosessijäännöksen kuljetukset laskettiin traktorikuljetuksina siten, että keskimääräinen kuljetusmatka on 4 km ja että paluumatka ajettiin ilman kuormaa. Sato ja kiinteä prosessijäännös kuljetettiin 10 tonnin peräkärryssä ja nestemäinen jäännös 15 m 3 säiliössä. Kasvintuotannossa käytettyjen koneiden työleveydet ja nopeudet sekä toimenpiteiden toiston tiheydet eri kasvien tuotannossa on esitetty taulukossa 4. Taulukossa alle yhden olevat arvot tarkoittavat, että toimenpidettä ei suoriteta joka vuosi. Taulukko 4. Peltotyöpanoksien laskemisessa käytetyt peltotöiden lähtötiedot (Hyytiäinen ym. 1995, Agrimarket 2006, Evira 2006). kyntö lietelannoitus kiinteä lannoitus tasausäestys kylvömuokkaus jyräys kylvö-lannoitus niitto korjuu kalkitus ruiskutus Työleveys, m ,5 4 4,5 3 3,2 6, Nopeus, km h Toimenpide suoritetaan krt a -1 : Vihantakaura ,25 1 Timoteinurmi 0,25 2 0,25 0,25 0,5 0,5 0, ,25 0,5 Ruokohelpi 0,2 2 0,2 0,2 0,4 0,4 0, ,2 0,5 Torjunta-aineita oletettiin käytettävän vihantaviljalle vuosittain ja nurmikasveille joka toinen vuosi 0,15 kg ha -1. Orgaanista rehunsäilöntäainetta oletettiin käytettävän 3 kg t -1 ww. Suositellut kemiallisen lannoitteen määrät eri kasvilajeille on esitetty taulukossa 5 (Hyytiäinen ym. 1995). Laskelmissa oletettiin, että väkilannoitteilla korvataan vuosittaisesta tarpeesta huuhtoutumina ja denitrifikaatiossa menetetyn typen, kaliumin ja fosforin määrä, 10 % (Bouwman 1996, Esala 1998, Tolppa ym. 2002). Loput ravinteet palaavat prosessijäännöksessä takaisin pellolle. Vertailuna tutkittiin myös vaihtoehto, jossa prosessijäännöksen ravinteita ei hyödynnetä, jolloin väkilannoitteita käytettiin kattamaan 24

25 kaikki tarve. Väkilannoitteiden ja kalkin sekä torjunta- ja säilöntäaineiden valmistuksen energiankulutuksen tiedot ovat kirjallisuudesta (taulukko 6). Ympärivuotista biokaasun tuotantoa varten kasvimassa säilötään muovilla katettuna aumaan tai siiloon biokaasulaitoksen lähettyville. Säilöntäaineen käytön oletettiin säilyttävän kasvimassan biokaasupotentiaalin varastoinnin aikana. Tuotantopanoksissa ei huomioitu ostosiemenen eikä pakkauksien tuotannon energiankulutusta, sillä ne ovat vähäiset (Katajajuuri ym. 1995). Myöskään tuotantovälineiden valmistuksen energiankulutusta ei huomioitu, vaikka se saattaisi olla merkittävä niiden käytön energiankulutukseen verrattuna, sillä joidenkin maatalouslaitteiden elinkaaren käyttömäärä jää usein vähäiseksi (Börjesson 1996). Taulukko 5. Suositellut lannoitemäärät eri kasvilajeille, kg ha -1 a -1 (Hyytiäinen ym. 1995). Typpilannoite Fosforilannoite Kaliumlannoite Kalkki Vihantakaura Timoteinurmi Ruokohelpi Taulukko 6. Kasvien tuotannossa käytettävien lannoitteiden ja kalkin sekä torjunta- ja säilöntäaineiden tuotannon primäärienergiankulutus Energiankulutus kwh kg -1 Lähde Typpilannoite 13,89 Ramirez & Worrel 2005 Fosforilannoite 2,67 Ramirez & Worrel 2005 Kaliumlannoite 1,86 Ramirez & Worrel 2005 Kalkki 0,12 Katajajuuri ym Pestisidit 15,83 Pimentel 1980 Rehunsäilöntäaine 1,03 Grönroos & Voutilainen

26 3.2.2 Biokaasuprosessin lähtötiedot Biokaasuprosessin käyttämän verkkosähkön sähköntuotannon primäärienergian kulutus laskettiin jakamalla Suomen sähköntuotannossa muodostuva hyödynnetty lämpö- ja sähköenergia tuotannossa käytetyllä primäärienergialla (Tilastokeskus 2006). Sähköntuotannon keskimääräinen hyötysuhde Suomessa on näin laskettuna 61 %. Lähtötiedot eristeaineista ja laskukaavoista kuoren läpi tapahtuvan lämmönhukan laskemiseksi ovat Suomen rakentamismääräyskokoelmasta (Ympäristöministeriö 2002). Reaktorin maanpäälliset osat oletettiin eristetyn 20 cm paksulla lasivillalla. Perustuksen oletettiin olevan betonia, jonka paksuus on 0,4 m. Reaktorin oletettiin olevan sylinterimäinen, ja halkaisijan ja korkeuden suhteen 1:1,5. Reaktoritilavuutena laskuissa käytettiin 1000 m 3, josta nestetilavuudeksi oletettiin 80 %. Säilörehun ominaislämpökapasiteettina käytettiin veden ominaislämpökapasiteettia, sillä säilörehun vesipitoisuus on %. Biokaasureaktorin lämmityksen energian tuoton oletettiin tapahtuvan 85 % hyötysuhteella. Vuoden keskilämpötilana käytettiin Keski-Suomen 30 vuoden keskilämpötilaa, +2 C (Ilmatieteen laitos 2007). Laskelmissa oletettiin, että lämmön talteenotolla voidaan kattaa syötteen lämmityksestä prosessilämpötilaan 30 %. Laskelmissa käytetyt kasvien ominaismetaanintuotot vihantakauralle, timoteille ja ruokohelvelle olivat 0,370, 0,340 ja 0,320 m 3 CH 4 kg -1 VS lisättyä (Lehtomäki 2006). Prosessissa oletettiin saavutettavan kasvien ominaismetaanintuotosta osuus, joka saavutetaan 50 päivän kuluessa kasvimateriaalin anaerobisen hajoamisen käynnistyttyä, eli 89 %. Biokaasureaktorin kuormituksena käytettiin 3 kgvs m -3 d -1, joka on yleinen kuormitus maatalouden biokaasulaitoksilla (FAL 2005). Biokaasulaitoksessa käytettävien sähkölaitteiden (syötin, sekoitin, pumppu, suotonauhapuristin ja kaasuvaraston puhallin) energiankulutuksen tiedot ovat valmistajilta ja täyden mittakaavan laitoksilta (Mulliner 2006). Jatkuvaa energiankulutusta vaativat biokaasureaktorin sekoitus, 5 W m -3 ja kaasuvaraston paineen ylläpito 0,2 kw. Tarvittavassa sekoitustehossa ei ole eroja käytettäessä kaasu- tai mekaanista sekoitusta, mutta kaasusekoitus on mainittu teknisesti toimivammaksi (Hobson & Wheatley 1993). Prosessijäännöksen pumppaukseen oletettiin käytettävän pumppua, jonka teho on 4 kw ja kapasiteetti 20 m 3 h -1 ja syöttöön ruuvikuljetinta, jonka teho on 15 kw ja kapasiteetti 50 m 3 h

27 Vedetöintiin oletettiin käytettävän suotonauhapuristinta, jonka teho on 1 kw ja kapasiteetti 200 kgts h -1. Näiden laitteiden vuosittaiset käyttötunnit laskettiin sen mukaan, kuinka kauan prosessissa käsiteltävän massan käsittely laitteen nimelliskapasiteetilla kestää. Biokaasun käytön vaikutuksia tutkittaessa oletettiin lämmön tuotannon hyötysuhteeksi 85 %. CHP -skenaariossa sähköntuotannon hyötysuhteeksi oletettiin 30 % ja lämmöntuotannon 55 %. Lähtötiedot kaasun puhdistuksesta ja paineistuksesta liikennekäyttöön ovat Ruotsin kaasutekniikan keskuksen tutkimusraportista. Kaasu oletettiin puhdistettavan painevesiabsorbtiota käyttäen, jolloin sähköenergian kulutus on 0,3 kwh m -3 CH4. Paineistus 250 baariin kuluttaa 0,2 kwh m -3 CH4 (Nilsson 2003). Metaanihävikki puhdistuksessa on 2 % (Nilsson 2003). Jalostetun biokaasun jakelun oletettiin tapahtuvan tuotantopaikalla, joten energiapanoksia kaasun kuljetukselle ei tule. Biokaasulaitoksen rakennusten ja laitteiden valmistuksen energiankulutus suljettiin tarkastelun ulkopuolelle. Mallissa ei otettu huomioon laitoksen välillistä energiankulutusta, kuten esimerkiksi valaistusta tai lämpimän veden käyttöä puhdistuksissa. 4 TULOKSET 4.1 Biokaasun tuotantoketjun kokonaisenergiatase Tuotantoketjun energiatasetta tutkittiin määrittelemällä kasvintuotannon energiakulutus tutkituille kolmelle kasville (vihantakaura, timoteinurmi ja ruokohelpi). Lisäksi tutkittiin timoteinurmea käyttävän biokaasuprosessin ja kaasunjalostuksen energiankulutusta. Mallilaitoksena käytettiin 1000 m 3 mesofiilista prosessia, jonka kuormitus on 3 kgvs m -3 d -1 ja HRT 73 d. Koska mallilaitoksen lähtökohtana oli laitoksen koko, eri kasvilajien tuottamat energiamäärät ja tarvittavat viljelypinta-alat vaihtelevat (taulukko 7). 27

28 Taulukko 7. Mallilaitoksen tuottamat metaani- ja energiamäärät ja sen tarvitsemat biomassamäärät ja viljelypinta-alat. Metaanintuotto, m 3 a -1 Energiantuotto, MWh a -1 Tarvittava kasvimassa, t a -1 Tarvittava kuivaainemassa, t TS a -1 Tarvittava viljelypintaala, ha Ruokohelpi Timoteinurmi Vihantakaura Biokaasun tuotantoketju timoteinurmesta kuluttaa mallilaitoksessa primäärienergiaa 16,8 % tuotetusta energiasta. Nettoenergiaa tuotetaan 20,0 MWh ha -1 a -1, jatkuvana tehona 374 kw. Liikennepolttoaineeksi valmistettaessa tuotanto kuluttaa 24,4 % tuotetusta energiasta ja nettoenergian saanto on 17,6 MWh ha -1 a -1. Tuotetusta energiasta kuluu mallilaitoksessa viljelyyn ja kuljetuksiin 5,2 %, ja biokaasuprosessiin 11,7 %. Suurin osa prosessin tarvitsemasta energiasta kuluu reaktorin lämpötilan ylläpitämiseksi ja syötteen lämmitykseen prosessilämpötilaan, jotka kuluttavat 9,1 % tuotetusta energiasta. Käytettäessä viljelyssä vihantakauran ja ruokohelven lähtötietoja, tuotantoketju kulutti 18,2 % ja 16,1 % tuotetusta energiasta. Vaikka energiataseessa ei ole suurta eroavaisuutta, erilaisista hehtaarisadoista johtuen tarvittavan ruokohelpimäärän viljelyyn riittää 109 ha, kun vihantakauralle pinta-alaa tarvitaan 179 ha (taulukko 7). Suorat energiapanokset jakautuvat laitoksessa siten, että tuotantoketjun päättyessä biokaasuun laitoksen lämmönkulutus on yli kaikesta tarvitusta sekundäärienergiasta (taulukko 8). Liikennepolttoainetta tuotettaessa sähkönkulutuksen suhteellinen osuus kasvaa (taulukko 8). Taulukko 8. Energiankulutuksen jakautuminen mallilaitoksessa tuotantoketjun päättyessä biokaasuun ja jalostettuun liikennepolttoaineeseen. Energiankulutuksen prosenttiosuus Energiankulutuksen prosenttiosuus tuotantoketjun päätty- essä biokaasuun, % tuotantoketjun päättyessä jalostettuun liikennepolttoaineeseen, % Kasvinviljely Lämmönkulutus Sähkönkulutus
