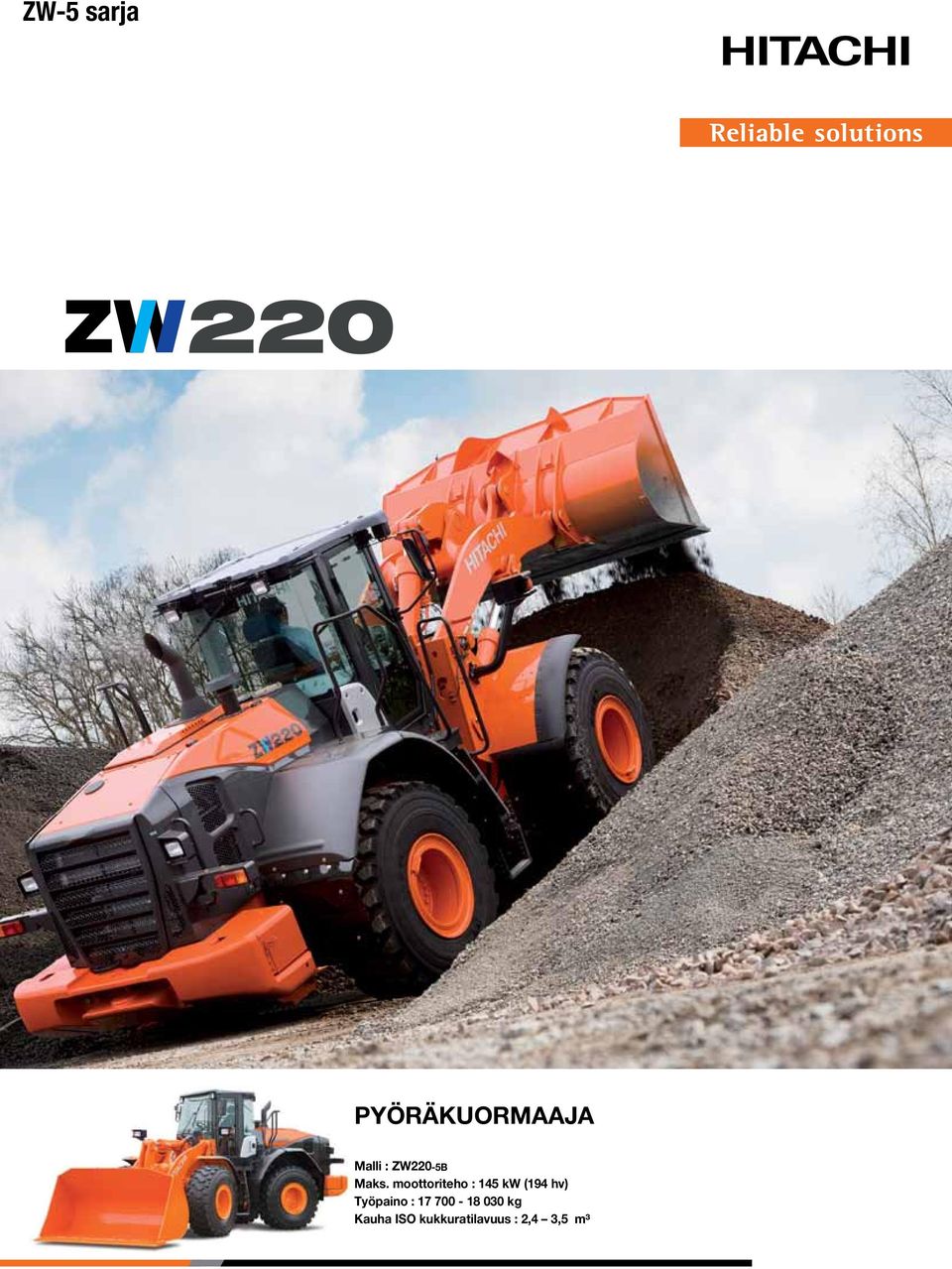

ZW-5 sarja PYÖRÄKUORMAAJA. Malli : ZW220-5B Maks. moottoriteho : 145 kw (194 hv) Työpaino : kg Kauha ISO kukkuratilavuus : 2,4 3,5 m³

Transkriptio

1 ZW-5 sarja PYÖRÄKUORMAAJA Malli : ZW220-5B Maks. moottoriteho : 145 kw (194 hv) Työpaino : kg Kauha ISO kukkuratilavuus : 2,4 3,5 m³

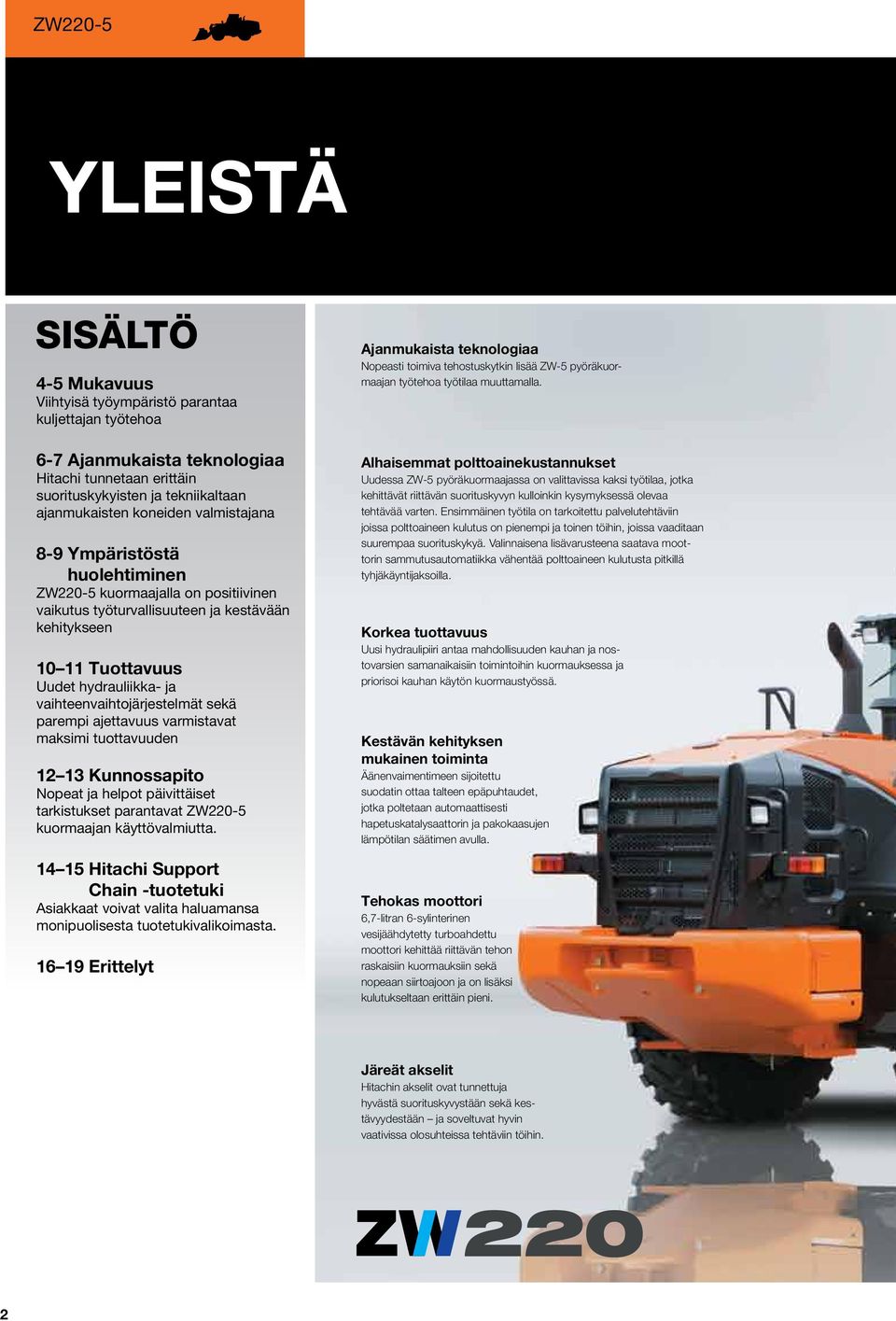

2 ZW220-5 YLEISTÄ SISÄLTÖ 4-5 Mukavuus Viihtyisä työympäristö parantaa kuljettajan työtehoa 6-7 Ajanmukaista teknologiaa Hitachi tunnetaan erittäin suorituskykyisten ja tekniikaltaan ajanmukaisten koneiden valmistajana 8-9 Ympäristöstä huolehtiminen ZW220-5 kuormaajalla on positiivinen vaikutus työturvallisuuteen ja kestävään kehitykseen Tuottavuus Uudet hydrauliikka- ja vaihteenvaihtojärjestelmät sekä parempi ajettavuus varmistavat maksimi tuottavuuden Kunnossapito Nopeat ja helpot päivittäiset tarkistukset parantavat ZW220-5 kuormaajan käyttövalmiutta Hitachi Support Chain -tuotetuki Asiakkaat voivat valita haluamansa monipuolisesta tuotetukivalikoimasta Erittelyt Ajanmukaista teknologiaa Nopeasti toimiva tehostuskytkin lisää ZW-5 pyöräkuormaajan työtehoa työtilaa muuttamalla. Alhaisemmat polttoainekustannukset Uudessa ZW-5 pyöräkuormaajassa on valittavissa kaksi työtilaa, jotka kehittävät riittävän suorituskyvyn kulloinkin kysymyksessä olevaa tehtävää varten. Ensimmäinen työtila on tarkoitettu palvelutehtäviin joissa polttoaineen kulutus on pienempi ja toinen töihin, joissa vaaditaan suurempaa suorituskykyä. Valinnaisena lisävarusteena saatava moottorin sammutusautomatiikka vähentää polttoaineen kulutusta pitkillä tyhjäkäyntijaksoilla. Korkea tuottavuus Uusi hydraulipiiri antaa mahdollisuuden kauhan ja nostovarsien samanaikaisiin toimintoihin kuormauksessa ja priorisoi kauhan käytön kuormaustyössä. Kestävän kehityksen mukainen toiminta Äänenvaimentimeen sijoitettu suodatin ottaa talteen epäpuhtaudet, jotka poltetaan automaattisesti hapetuskatalysaattorin ja pakokaasujen lämpötilan säätimen avulla. Tehokas moottori 6,7-litran 6-sylinterinen vesijäähdytetty turboahdettu moottori kehittää riittävän tehon raskaisiin kuormauksiin sekä nopeaan siirtoajoon ja on lisäksi kulutukseltaan erittäin pieni. Järeät akselit Hitachin akselit ovat tunnettuja hyvästä suorituskyvystään sekä kestävyydestään ja soveltuvat hyvin vaativissa olosuhteissa tehtäviin töihin. 2

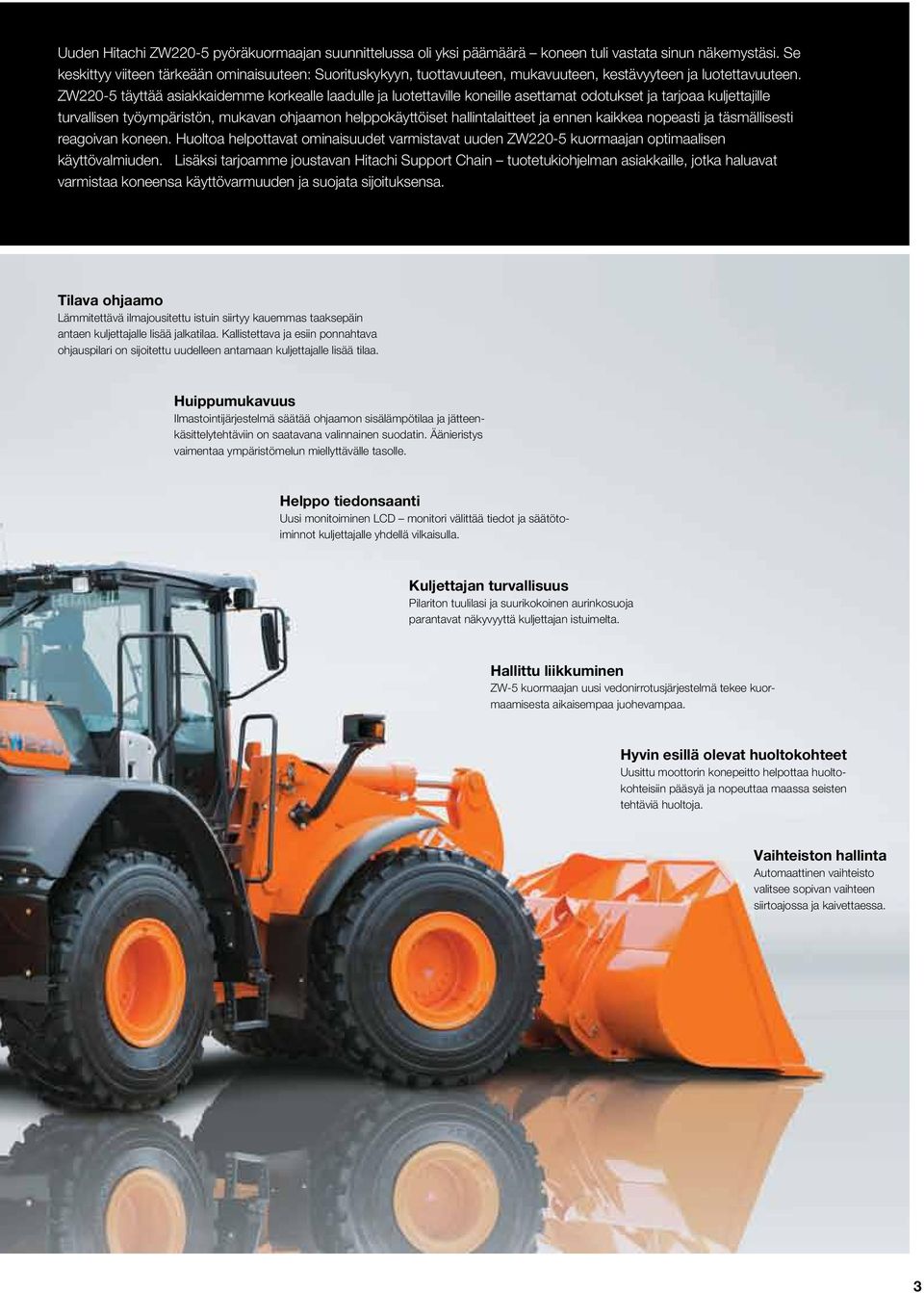

3 Uuden Hitachi ZW220-5 pyöräkuormaajan suunnittelussa oli yksi päämäärä koneen tuli vastata sinun näkemystäsi. Se keskittyy viiteen tärkeään ominaisuuteen: Suorituskykyyn, tuottavuuteen, mukavuuteen, kestävyyteen ja luotettavuuteen. ZW220-5 täyttää asiakkaidemme korkealle laadulle ja luotettaville koneille asettamat odotukset ja tarjoaa kuljettajille turvallisen työympäristön, mukavan ohjaamon helppokäyttöiset hallintalaitteet ja ennen kaikkea nopeasti ja täsmällisesti reagoivan koneen. Huoltoa helpottavat ominaisuudet varmistavat uuden ZW220-5 kuormaajan optimaalisen käyttövalmiuden. Lisäksi tarjoamme joustavan Hitachi Support Chain tuotetukiohjelman asiakkaille, jotka haluavat varmistaa koneensa käyttövarmuuden ja suojata sijoituksensa. Tilava ohjaamo Lämmitettävä ilmajousitettu istuin siirtyy kauemmas taaksepäin antaen kuljettajalle lisää jalkatilaa. Kallistettava ja esiin ponnahtava ohjauspilari on sijoitettu uudelleen antamaan kuljettajalle lisää tilaa. Huippumukavuus Ilmastointijärjestelmä säätää ohjaamon sisälämpötilaa ja jätteenkäsittelytehtäviin on saatavana valinnainen suodatin. Äänieristys vaimentaa ympäristömelun miellyttävälle tasolle. Helppo tiedonsaanti Uusi monitoiminen LCD monitori välittää tiedot ja säätötoiminnot kuljettajalle yhdellä vilkaisulla. Kuljettajan turvallisuus Pilariton tuulilasi ja suurikokoinen aurinkosuoja parantavat näkyvyyttä kuljettajan istuimelta. Hallittu liikkuminen ZW-5 kuormaajan uusi vedonirrotusjärjestelmä tekee kuormaamisesta aikaisempaa juohevampaa. Hyvin esillä olevat huoltokohteet Uusittu moottorin konepeitto helpottaa huoltokohteisiin pääsyä ja nopeuttaa maassa seisten tehtäviä huoltoja. Vaihteiston hallinta Automaattinen vaihteisto valitsee sopivan vaihteen siirtoajossa ja kaivettaessa. 3

4 ZW220-5 MUKAVUUS Uuden ZW220-5 pyöräkuormaajan tilava ohjaamo on suunniteltu mahdollisimman viihtyisäksi. Suuremman tilan, paremman näkyvyyden ja kuljettajaystävällisyyden eteen on tehty useita muutoksia. Käytännölliset käyttäjäystävälliset ominaisuudet on suunniteltu työskentelyä ja käyttöhelppoutta ajatellen. Suunnittelun lähtökohtana oli parantaa kuljettajan kokonaiskokemusta ZW-5 pyöräkuormaajista, jolloin voit nauttia työstäsi ja tuntea itsesi vähemmän väsyneeksi työpäivän päättyessä. 4

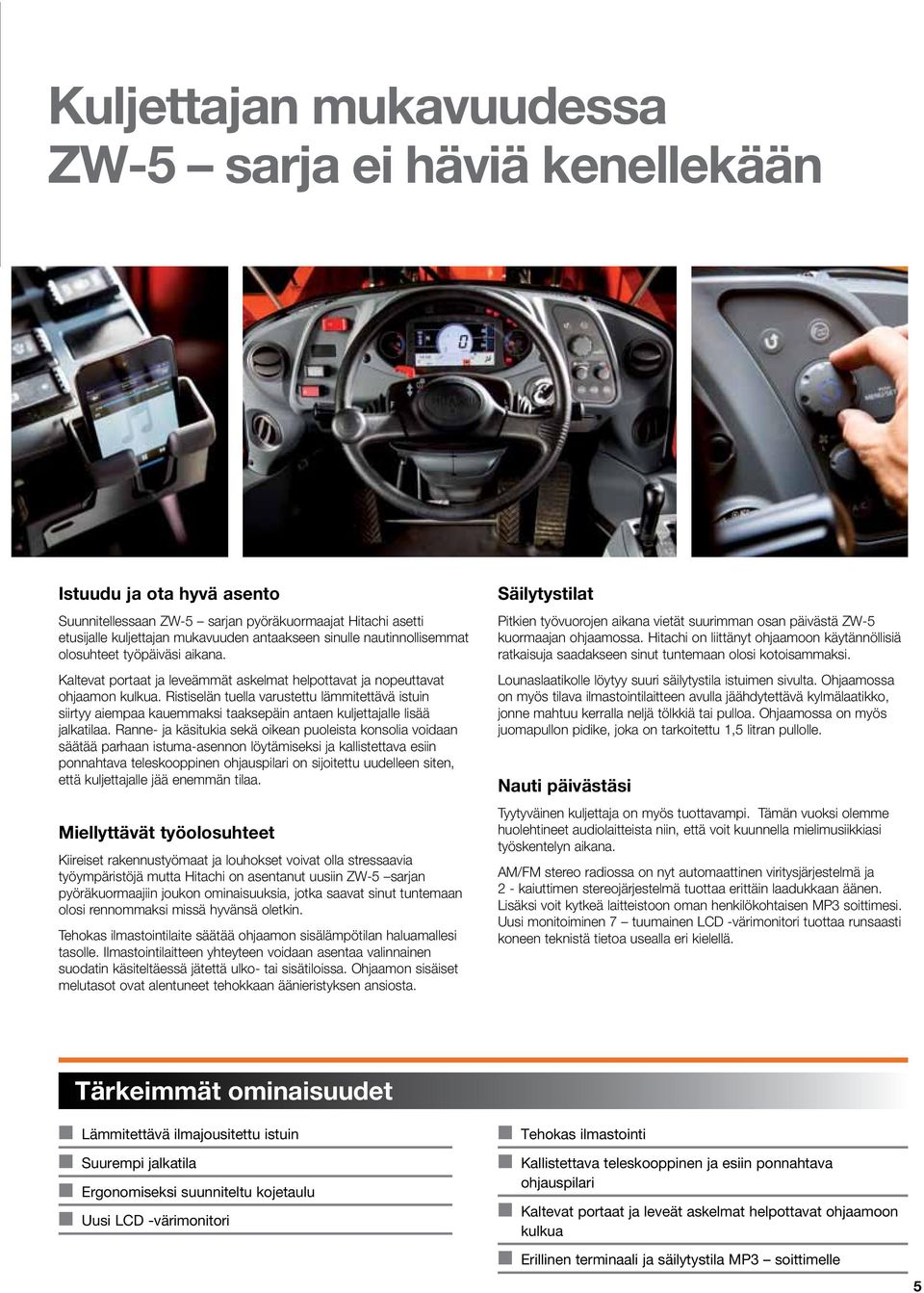

5 Kuljettajan mukavuudessa ZW-5 sarja ei häviä kenellekään Istuudu ja ota hyvä asento Suunnitellessaan ZW-5 sarjan pyöräkuormaajat Hitachi asetti etusijalle kuljettajan mukavuuden antaakseen sinulle nautinnollisemmat olosuhteet työpäiväsi aikana. Kaltevat portaat ja leveämmät askelmat helpottavat ja nopeuttavat ohjaamon kulkua. Ristiselän tuella varustettu lämmitettävä istuin siirtyy aiempaa kauemmaksi taaksepäin antaen kuljettajalle lisää jalkatilaa. Ranne- ja käsitukia sekä oikean puoleista konsolia voidaan säätää parhaan istuma-asennon löytämiseksi ja kallistettava esiin ponnahtava teleskooppinen ohjauspilari on sijoitettu uudelleen siten, että kuljettajalle jää enemmän tilaa. Miellyttävät työolosuhteet Kiireiset rakennustyömaat ja louhokset voivat olla stressaavia työympäristöjä mutta Hitachi on asentanut uusiin ZW-5 sarjan pyöräkuormaajiin joukon ominaisuuksia, jotka saavat sinut tuntemaan olosi rennommaksi missä hyvänsä oletkin. Tehokas ilmastointilaite säätää ohjaamon sisälämpötilan haluamallesi tasolle. Ilmastointilaitteen yhteyteen voidaan asentaa valinnainen suodatin käsiteltäessä jätettä ulko- tai sisätiloissa. Ohjaamon sisäiset melutasot ovat alentuneet tehokkaan äänieristyksen ansiosta. Säilytystilat Pitkien työvuorojen aikana vietät suurimman osan päivästä ZW-5 kuormaajan ohjaamossa. Hitachi on liittänyt ohjaamoon käytännöllisiä ratkaisuja saadakseen sinut tuntemaan olosi kotoisammaksi. Lounaslaatikolle löytyy suuri säilytystila istuimen sivulta. Ohjaamossa on myös tilava ilmastointilaitteen avulla jäähdytettävä kylmälaatikko, jonne mahtuu kerralla neljä tölkkiä tai pulloa. Ohjaamossa on myös juomapullon pidike, joka on tarkoitettu 1,5 litran pullolle. Nauti päivästäsi Tyytyväinen kuljettaja on myös tuottavampi. Tämän vuoksi olemme huolehtineet audiolaitteista niin, että voit kuunnella mielimusiikkiasi työskentelyn aikana. AM/FM stereo radiossa on nyt automaattinen viritysjärjestelmä ja 2 - kaiuttimen stereojärjestelmä tuottaa erittäin laadukkaan äänen. Lisäksi voit kytkeä laitteistoon oman henkilökohtaisen MP3 soittimesi. Uusi monitoiminen 7 tuumainen LCD -värimonitori tuottaa runsaasti koneen teknistä tietoa usealla eri kielellä. Tärkeimmät ominaisuudet Lämmitettävä ilmajousitettu istuin Suurempi jalkatila Ergonomiseksi suunniteltu kojetaulu Uusi LCD -värimonitori Tehokas ilmastointi Kallistettava teleskooppinen ja esiin ponnahtava ohjauspilari Kaltevat portaat ja leveät askelmat helpottavat ohjaamoon kulkua Erillinen terminaali ja säilytystila MP3 soittimelle 5

6 ZW220-5 AJANMUKAISTA TEKNOLOGIAA Useiden vuosikymmenten kokemus maanrakennuskoneiden valmistuksesta on asettanut Hitachin alan eturintamaan. Sen teknisesti kehittyneet koneet on tunnettu ympäri maailmaa. Uusi ZW220-5 on kehitetty käyttäen hyväksi tätä osaamista, joka on mahdollistanut edellisten tuottavuuden ja tehokkuuden tasojen ylityksen. Sen lisäksi monet uuden ZW-5 pyöräkuormaajamalliston ominaisuudet johtavat alhaisempaan polttoaineenkulutukseen pienemmällä ympäristön kuormituksella. 6

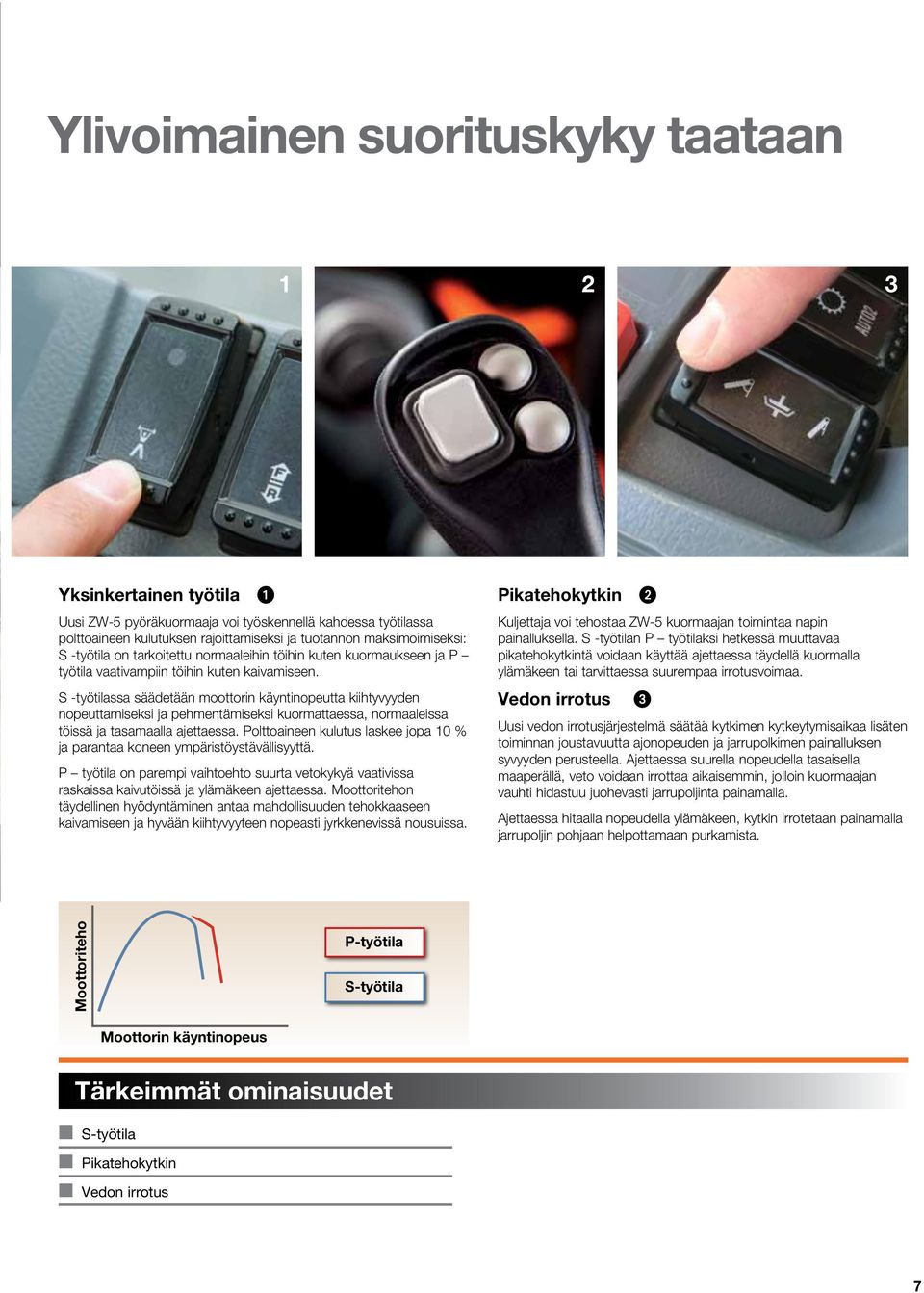

7 Ylivoimainen suorituskyky taataan Yksinkertainen työtila Uusi ZW-5 pyöräkuormaaja voi työskennellä kahdessa työtilassa polttoaineen kulutuksen rajoittamiseksi ja tuotannon maksimoimiseksi: S -työtila on tarkoitettu normaaleihin töihin kuten kuormaukseen ja P työtila vaativampiin töihin kuten kaivamiseen. S -työtilassa säädetään moottorin käyntinopeutta kiihtyvyyden nopeuttamiseksi ja pehmentämiseksi kuormattaessa, normaaleissa töissä ja tasamaalla ajettaessa. Polttoaineen kulutus laskee jopa 10 % ja parantaa koneen ympäristöystävällisyyttä. P työtila on parempi vaihtoehto suurta vetokykyä vaativissa raskaissa kaivutöissä ja ylämäkeen ajettaessa. Moottoritehon täydellinen hyödyntäminen antaa mahdollisuuden tehokkaaseen kaivamiseen ja hyvään kiihtyvyyteen nopeasti jyrkkenevissä nousuissa. Pikatehokytkin Kuljettaja voi tehostaa ZW-5 kuormaajan toimintaa napin painalluksella. S -työtilan P työtilaksi hetkessä muuttavaa pikatehokytkintä voidaan käyttää ajettaessa täydellä kuormalla ylämäkeen tai tarvittaessa suurempaa irrotusvoimaa. Vedon irrotus Uusi vedon irrotusjärjestelmä säätää kytkimen kytkeytymisaikaa lisäten toiminnan joustavuutta ajonopeuden ja jarrupolkimen painalluksen syvyyden perusteella. Ajettaessa suurella nopeudella tasaisella maaperällä, veto voidaan irrottaa aikaisemmin, jolloin kuormaajan vauhti hidastuu juohevasti jarrupoljinta painamalla. Ajettaessa hitaalla nopeudella ylämäkeen, kytkin irrotetaan painamalla jarrupoljin pohjaan helpottamaan purkamista. Moottoriteho P-työtila S-työtila Moottorin käyntinopeus Tärkeimmät ominaisuudet S-työtila Pikatehokytkin Vedon irrotus 7

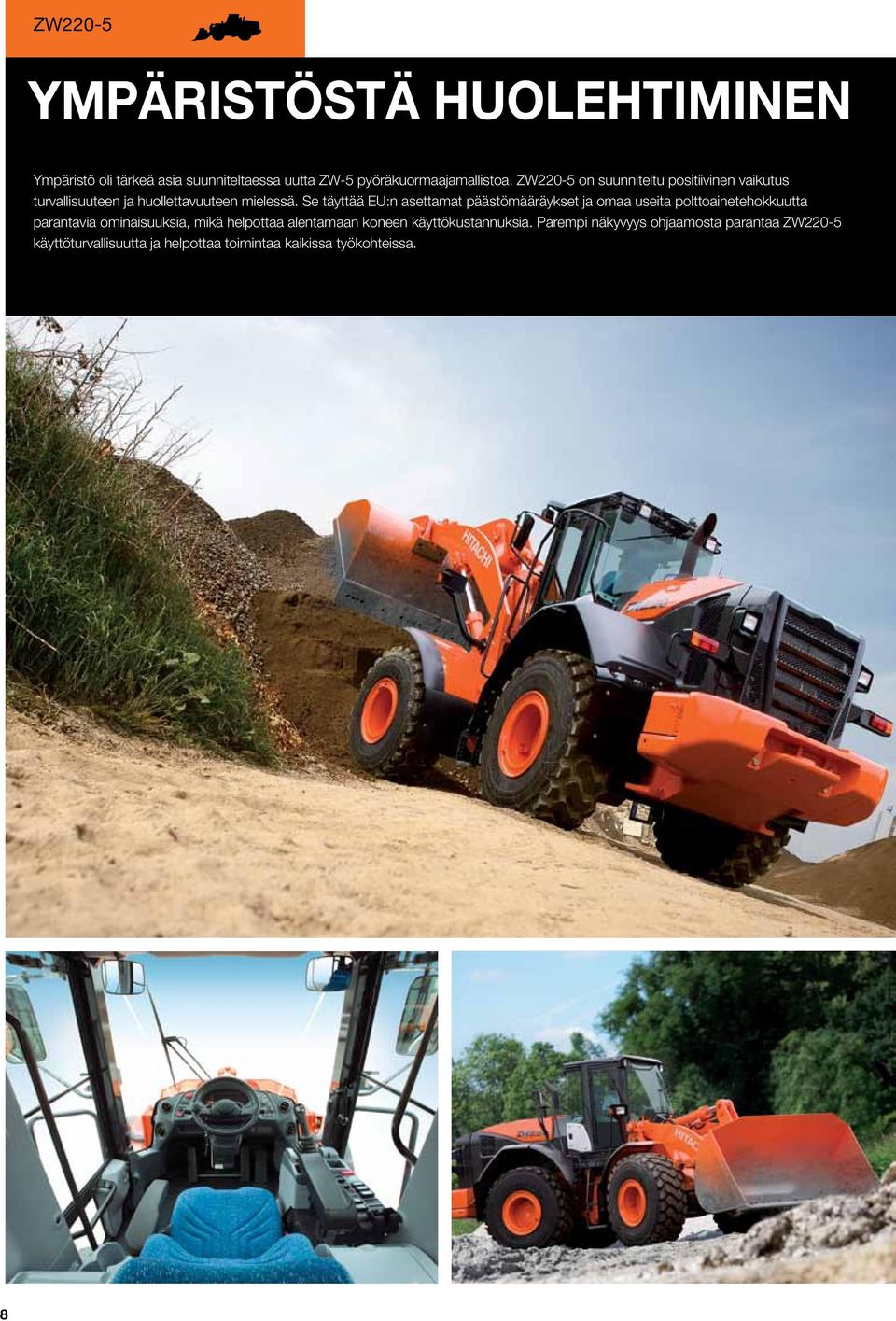

8 ZW220-5 Ympäristöstä huolehtiminen Ympäristö oli tärkeä asia suunniteltaessa uutta ZW-5 pyöräkuormaajamallistoa. ZW220-5 on suunniteltu positiivinen vaikutus turvallisuuteen ja huollettavuuteen mielessä. Se täyttää EU:n asettamat päästömääräykset ja omaa useita polttoainetehokkuutta parantavia ominaisuuksia, mikä helpottaa alentamaan koneen käyttökustannuksia. Parempi näkyvyys ohjaamosta parantaa ZW220-5 käyttöturvallisuutta ja helpottaa toimintaa kaikissa työkohteissa. 8

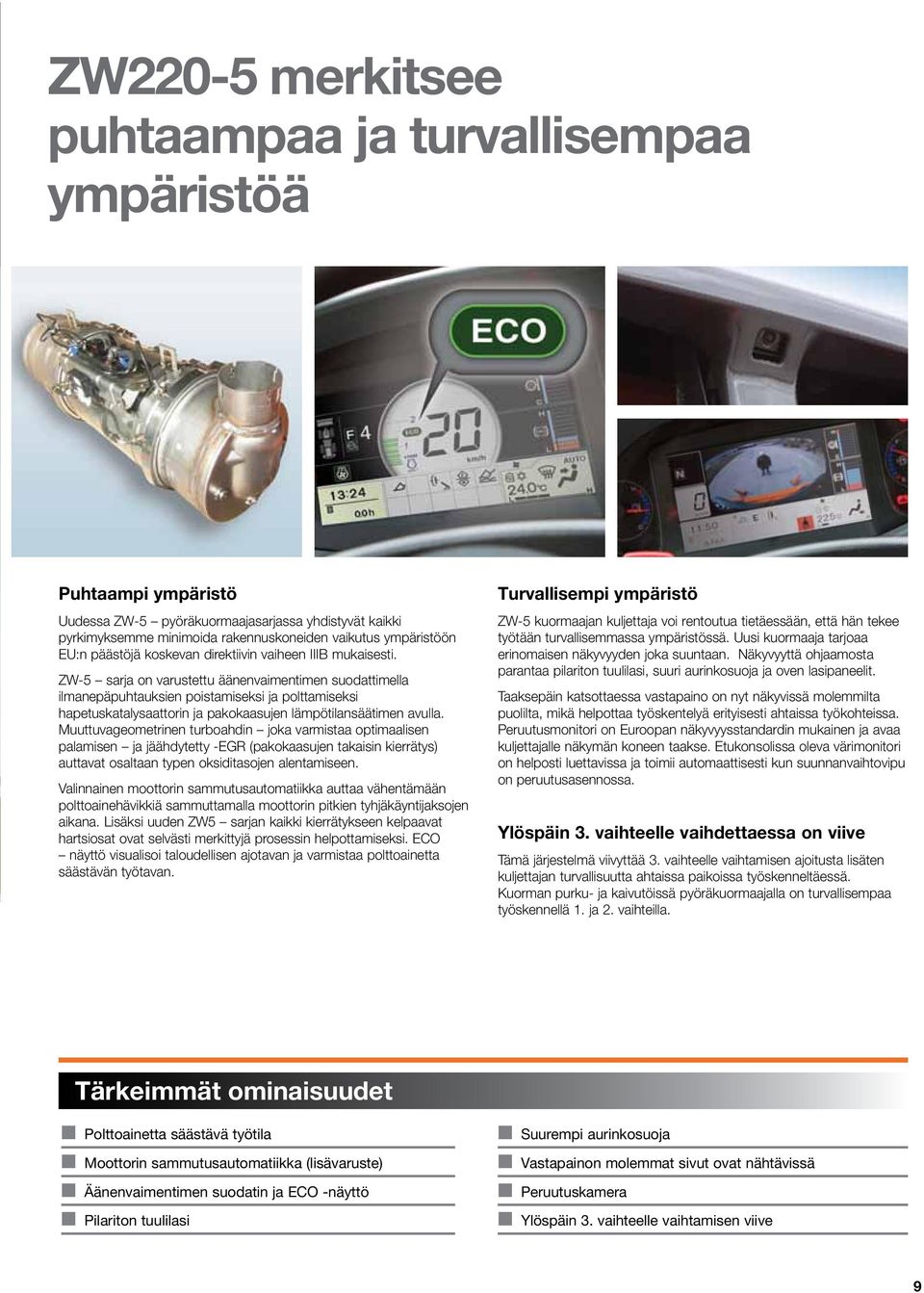

9 ZW220-5 merkitsee puhtaampaa ja turvallisempaa ympäristöä Puhtaampi ympäristö Uudessa ZW-5 pyöräkuormaajasarjassa yhdistyvät kaikki pyrkimyksemme minimoida rakennuskoneiden vaikutus ympäristöön EU:n päästöjä koskevan direktiivin vaiheen IIIB mukaisesti. ZW-5 sarja on varustettu äänenvaimentimen suodattimella ilmanepäpuhtauksien poistamiseksi ja polttamiseksi hapetuskatalysaattorin ja pakokaasujen lämpötilansäätimen avulla. Muuttuvageometrinen turboahdin joka varmistaa optimaalisen palamisen ja jäähdytetty -EGR (pakokaasujen takaisin kierrätys) auttavat osaltaan typen oksiditasojen alentamiseen. Valinnainen moottorin sammutusautomatiikka auttaa vähentämään polttoainehävikkiä sammuttamalla moottorin pitkien tyhjäkäyntijaksojen aikana. Lisäksi uuden ZW5 sarjan kaikki kierrätykseen kelpaavat hartsiosat ovat selvästi merkittyjä prosessin helpottamiseksi. ECO näyttö visualisoi taloudellisen ajotavan ja varmistaa polttoainetta säästävän työtavan. Turvallisempi ympäristö ZW-5 kuormaajan kuljettaja voi rentoutua tietäessään, että hän tekee työtään turvallisemmassa ympäristössä. Uusi kuormaaja tarjoaa erinomaisen näkyvyyden joka suuntaan. Näkyvyyttä ohjaamosta parantaa pilariton tuulilasi, suuri aurinkosuoja ja oven lasipaneelit. Taaksepäin katsottaessa vastapaino on nyt näkyvissä molemmilta puolilta, mikä helpottaa työskentelyä erityisesti ahtaissa työkohteissa. Peruutusmonitori on Euroopan näkyvyysstandardin mukainen ja avaa kuljettajalle näkymän koneen taakse. Etukonsolissa oleva värimonitori on helposti luettavissa ja toimii automaattisesti kun suunnanvaihtovipu on peruutusasennossa. Ylöspäin 3. vaihteelle vaihdettaessa on viive Tämä järjestelmä viivyttää 3. vaihteelle vaihtamisen ajoitusta lisäten kuljettajan turvallisuutta ahtaissa paikoissa työskenneltäessä. Kuorman purku- ja kaivutöissä pyöräkuormaajalla on turvallisempaa työskennellä 1. ja 2. vaihteilla. Tärkeimmät ominaisuudet Polttoainetta säästävä työtila Moottorin sammutusautomatiikka (lisävaruste) Äänenvaimentimen suodatin ja ECO -näyttö Pilariton tuulilasi Suurempi aurinkosuoja Vastapainon molemmat sivut ovat nähtävissä Peruutuskamera Ylöspäin 3. vaihteelle vaihtamisen viive 9

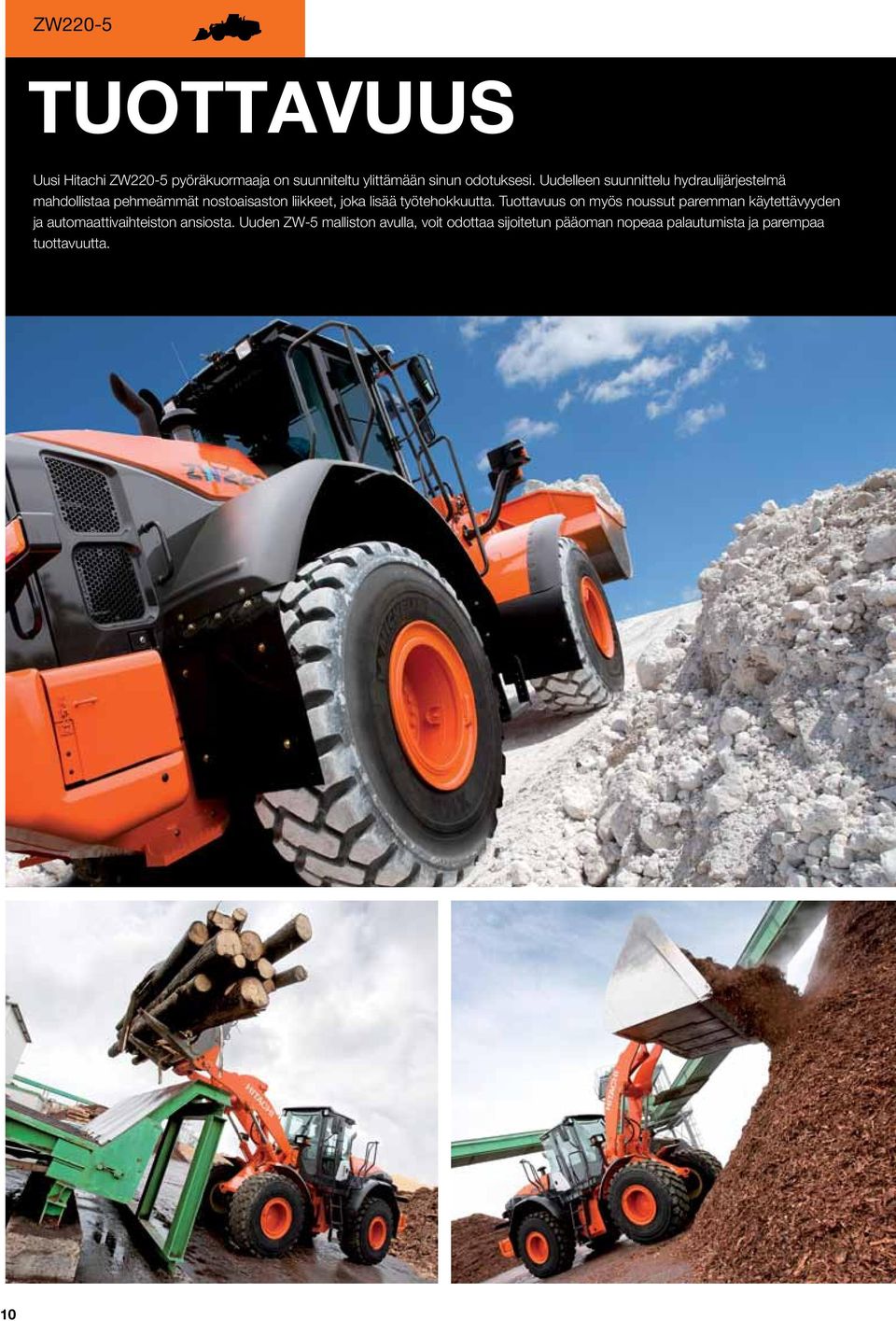

10 ZW220-5 Tuottavuus Uusi Hitachi ZW220-5 pyöräkuormaaja on suunniteltu ylittämään sinun odotuksesi. Uudelleen suunnittelu hydraulijärjestelmä mahdollistaa pehmeämmät nostoaisaston liikkeet, joka lisää työtehokkuutta. Tuottavuus on myös noussut paremman käytettävyyden ja automaattivaihteiston ansiosta. Uuden ZW-5 malliston avulla, voit odottaa sijoitetun pääoman nopeaa palautumista ja parempaa tuottavuutta. 10

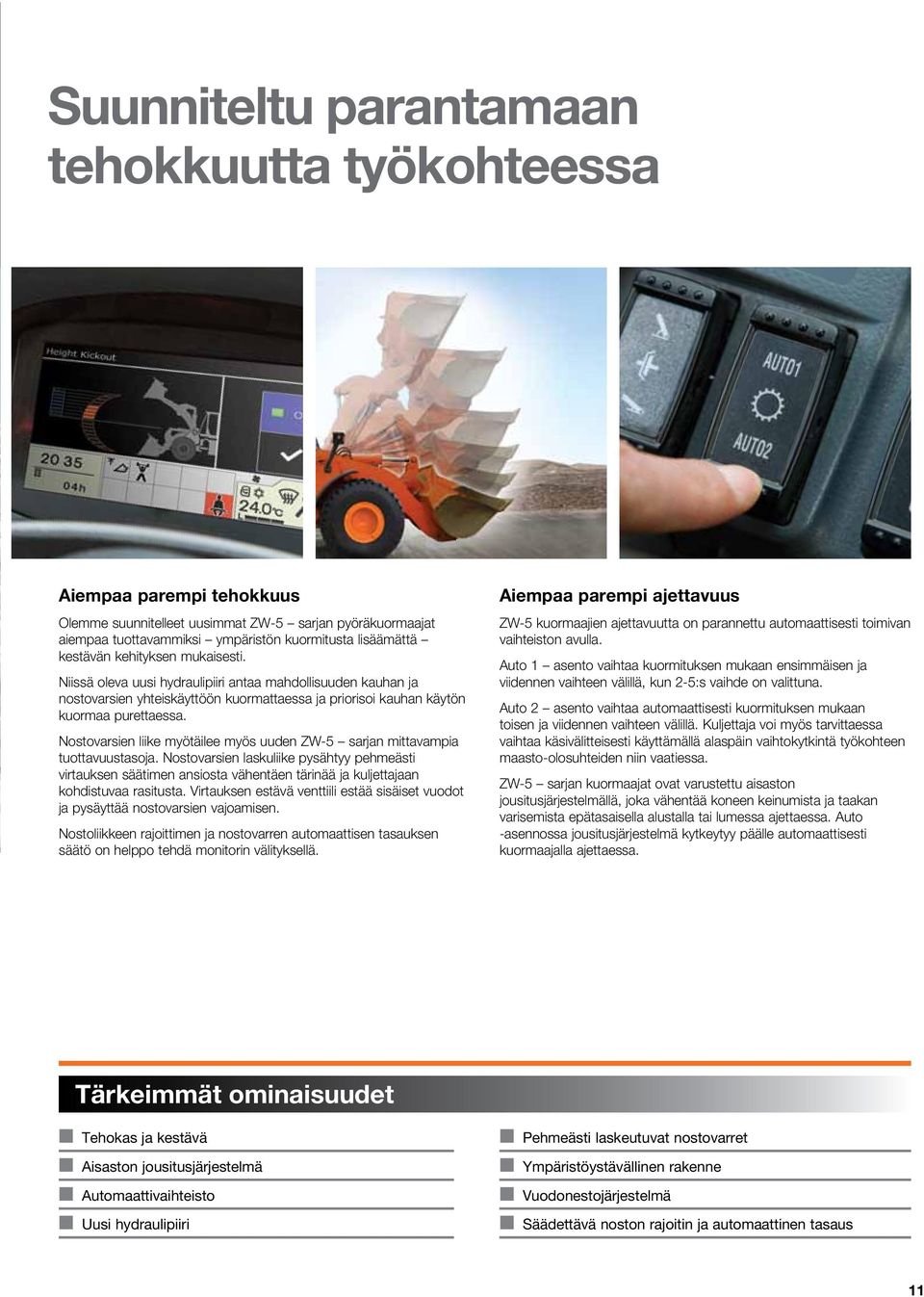

11 Suunniteltu parantamaan tehokkuutta työkohteessa Aiempaa parempi tehokkuus Olemme suunnitelleet uusimmat ZW-5 sarjan pyöräkuormaajat aiempaa tuottavammiksi ympäristön kuormitusta lisäämättä kestävän kehityksen mukaisesti. Niissä oleva uusi hydraulipiiri antaa mahdollisuuden kauhan ja nostovarsien yhteiskäyttöön kuormattaessa ja priorisoi kauhan käytön kuormaa purettaessa. Nostovarsien liike myötäilee myös uuden ZW-5 sarjan mittavampia tuottavuustasoja. Nostovarsien laskuliike pysähtyy pehmeästi virtauksen säätimen ansiosta vähentäen tärinää ja kuljettajaan kohdistuvaa rasitusta. Virtauksen estävä venttiili estää sisäiset vuodot ja pysäyttää nostovarsien vajoamisen. Nostoliikkeen rajoittimen ja nostovarren automaattisen tasauksen säätö on helppo tehdä monitorin välityksellä. Aiempaa parempi ajettavuus ZW-5 kuormaajien ajettavuutta on parannettu automaattisesti toimivan vaihteiston avulla. Auto 1 asento vaihtaa kuormituksen mukaan ensimmäisen ja viidennen vaihteen välillä, kun 2-5:s vaihde on valittuna. Auto 2 asento vaihtaa automaattisesti kuormituksen mukaan toisen ja viidennen vaihteen välillä. Kuljettaja voi myös tarvittaessa vaihtaa käsivälitteisesti käyttämällä alaspäin vaihtokytkintä työkohteen maasto-olosuhteiden niin vaatiessa. ZW-5 sarjan kuormaajat ovat varustettu aisaston jousitusjärjestelmällä, joka vähentää koneen keinumista ja taakan varisemista epätasaisella alustalla tai lumessa ajettaessa. Auto -asennossa jousitusjärjestelmä kytkeytyy päälle automaattisesti kuormaajalla ajettaessa. Tärkeimmät ominaisuudet Tehokas ja kestävä Aisaston jousitusjärjestelmä Automaattivaihteisto Uusi hydraulipiiri Pehmeästi laskeutuvat nostovarret Ympäristöystävällinen rakenne Vuodonestojärjestelmä Säädettävä noston rajoitin ja automaattinen tasaus 11

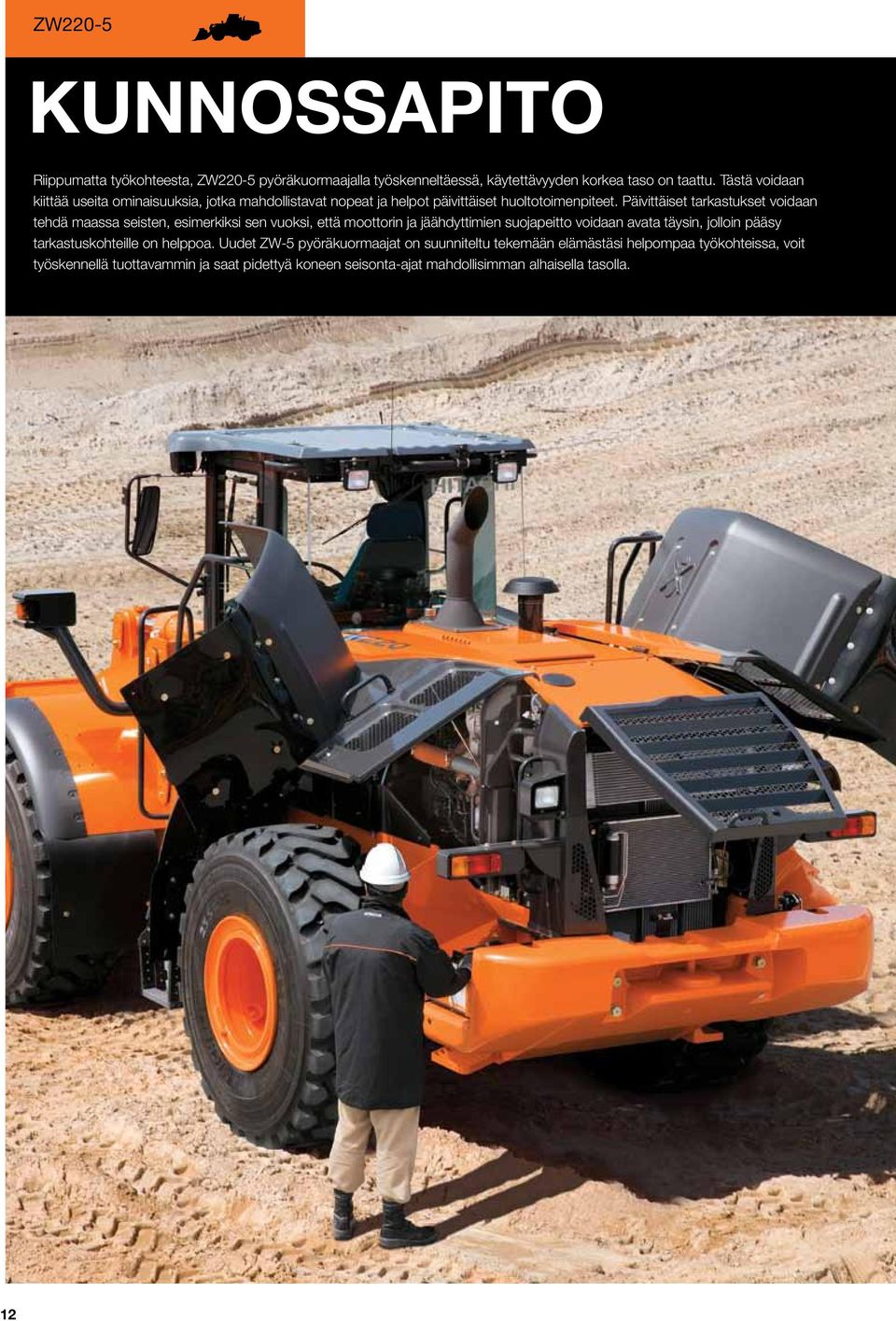

12 ZW220-5 Kunnossapito Riippumatta työkohteesta, ZW220-5 pyöräkuormaajalla työskenneltäessä, käytettävyyden korkea taso on taattu. Tästä voidaan kiittää useita ominaisuuksia, jotka mahdollistavat nopeat ja helpot päivittäiset huoltotoimenpiteet. Päivittäiset tarkastukset voidaan tehdä maassa seisten, esimerkiksi sen vuoksi, että moottorin ja jäähdyttimien suojapeitto voidaan avata täysin, jolloin pääsy tarkastuskohteille on helppoa. Uudet ZW-5 pyöräkuormaajat on suunniteltu tekemään elämästäsi helpompaa työkohteissa, voit työskennellä tuottavammin ja saat pidettyä koneen seisonta-ajat mahdollisimman alhaisella tasolla. 12

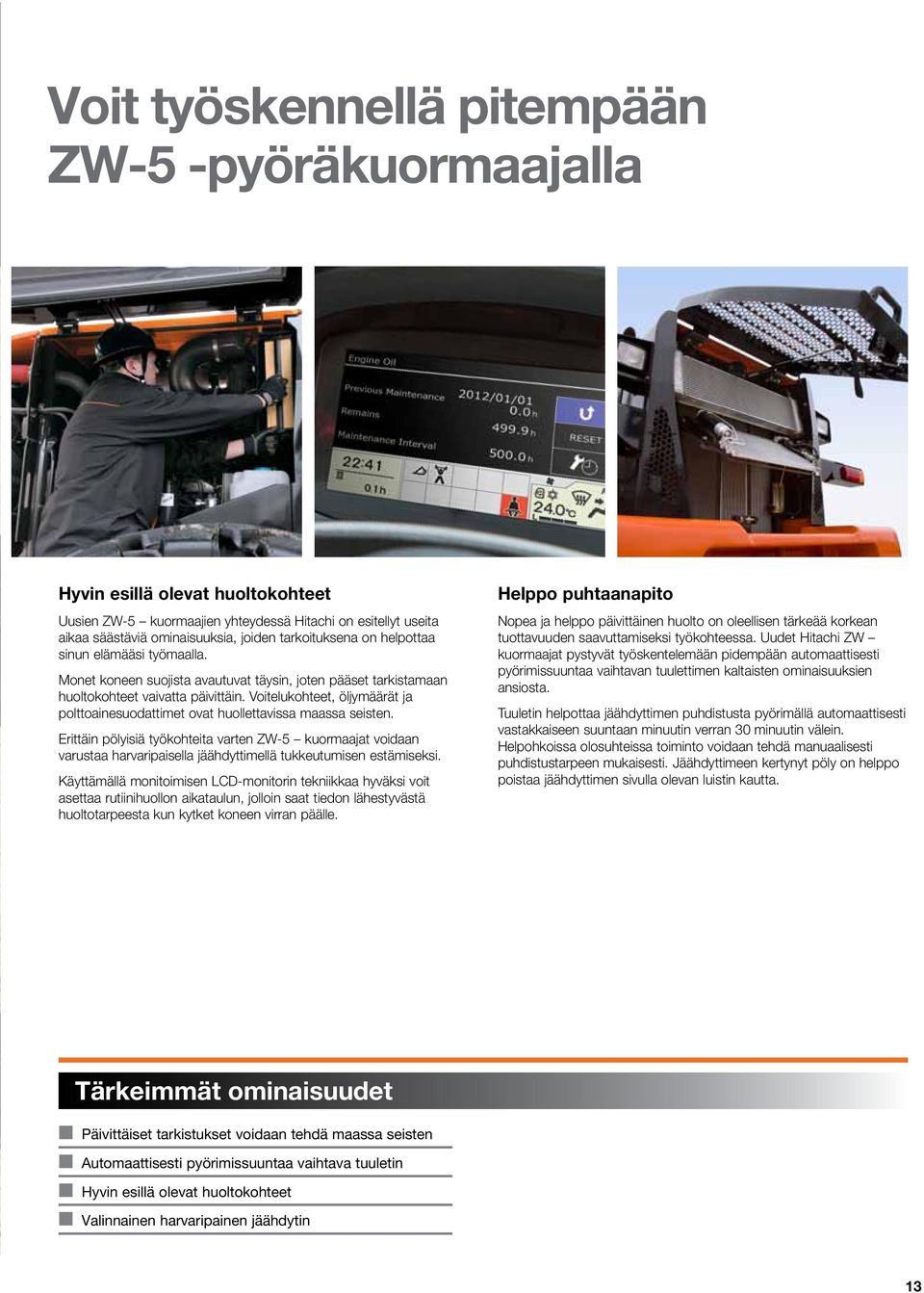

13 Voit työskennellä pitempään ZW-5 -pyöräkuormaajalla Hyvin esillä olevat huoltokohteet Uusien ZW-5 kuormaajien yhteydessä Hitachi on esitellyt useita aikaa säästäviä ominaisuuksia, joiden tarkoituksena on helpottaa sinun elämääsi työmaalla. Monet koneen suojista avautuvat täysin, joten pääset tarkistamaan huoltokohteet vaivatta päivittäin. Voitelukohteet, öljymäärät ja polttoainesuodattimet ovat huollettavissa maassa seisten. Erittäin pölyisiä työkohteita varten ZW-5 kuormaajat voidaan varustaa harvaripaisella jäähdyttimellä tukkeutumisen estämiseksi. Käyttämällä monitoimisen LCD-monitorin tekniikkaa hyväksi voit asettaa rutiinihuollon aikataulun, jolloin saat tiedon lähestyvästä huoltotarpeesta kun kytket koneen virran päälle. Helppo puhtaanapito Nopea ja helppo päivittäinen huolto on oleellisen tärkeää korkean tuottavuuden saavuttamiseksi työkohteessa. Uudet Hitachi ZW kuormaajat pystyvät työskentelemään pidempään automaattisesti pyörimissuuntaa vaihtavan tuulettimen kaltaisten ominaisuuksien ansiosta. Tuuletin helpottaa jäähdyttimen puhdistusta pyörimällä automaattisesti vastakkaiseen suuntaan minuutin verran 30 minuutin välein. Helpohkoissa olosuhteissa toiminto voidaan tehdä manuaalisesti puhdistustarpeen mukaisesti. Jäähdyttimeen kertynyt pöly on helppo poistaa jäähdyttimen sivulla olevan luistin kautta. Tärkeimmät ominaisuudet Päivittäiset tarkistukset voidaan tehdä maassa seisten Automaattisesti pyörimissuuntaa vaihtava tuuletin Hyvin esillä olevat huoltokohteet Valinnainen harvaripainen jäähdytin 13

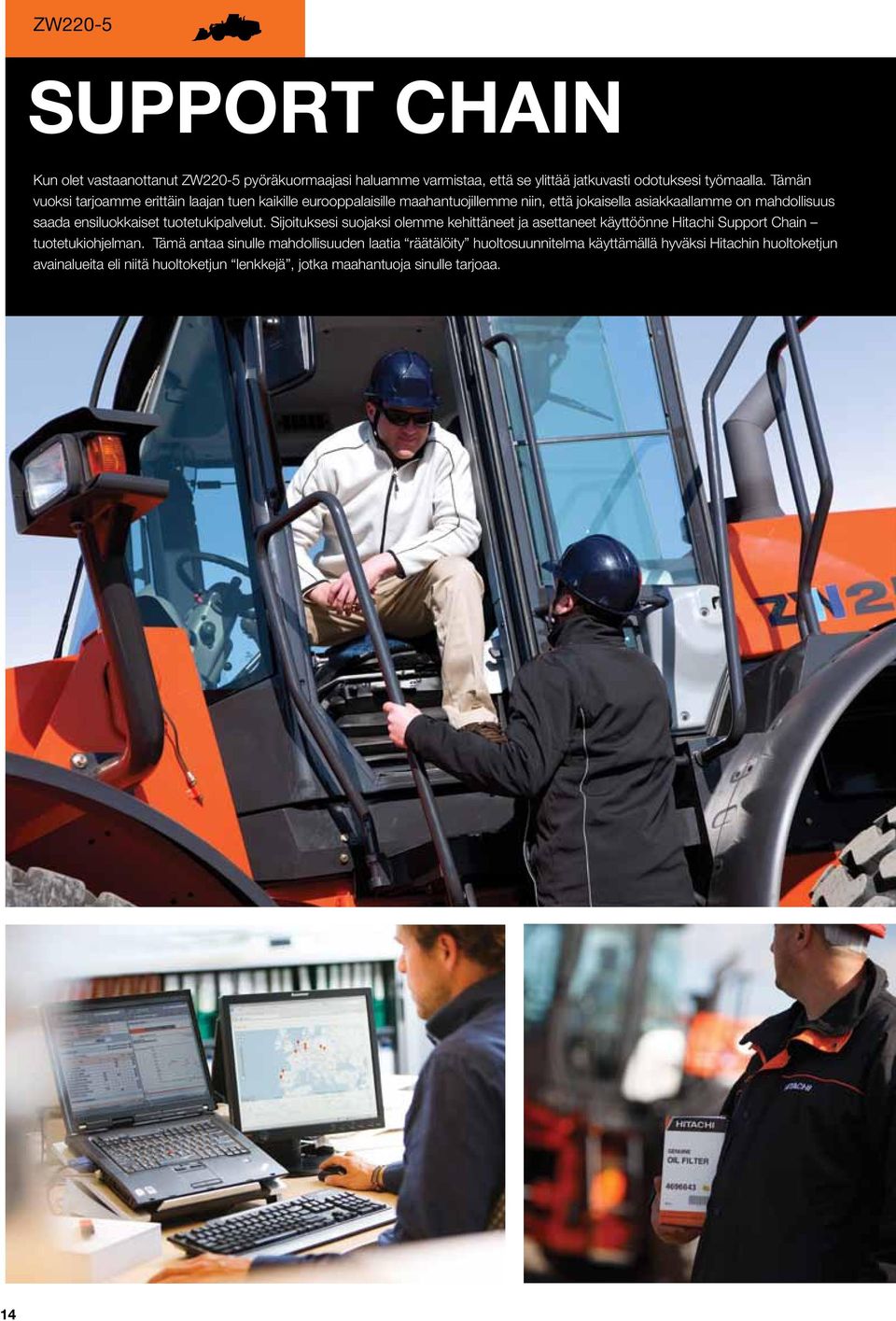

14 ZW220-5 SUPPORT CHAIN Kun olet vastaanottanut ZW220-5 pyöräkuormaajasi haluamme varmistaa, että se ylittää jatkuvasti odotuksesi työmaalla. Tämän vuoksi tarjoamme erittäin laajan tuen kaikille eurooppalaisille maahantuojillemme niin, että jokaisella asiakkaallamme on mahdollisuus saada ensiluokkaiset tuotetukipalvelut. Sijoituksesi suojaksi olemme kehittäneet ja asettaneet käyttöönne Hitachi Support Chain tuotetukiohjelman. Tämä antaa sinulle mahdollisuuden laatia räätälöity huoltosuunnitelma käyttämällä hyväksi Hitachin huoltoketjun avainalueita eli niitä huoltoketjun lenkkejä, jotka maahantuoja sinulle tarjoaa. 14

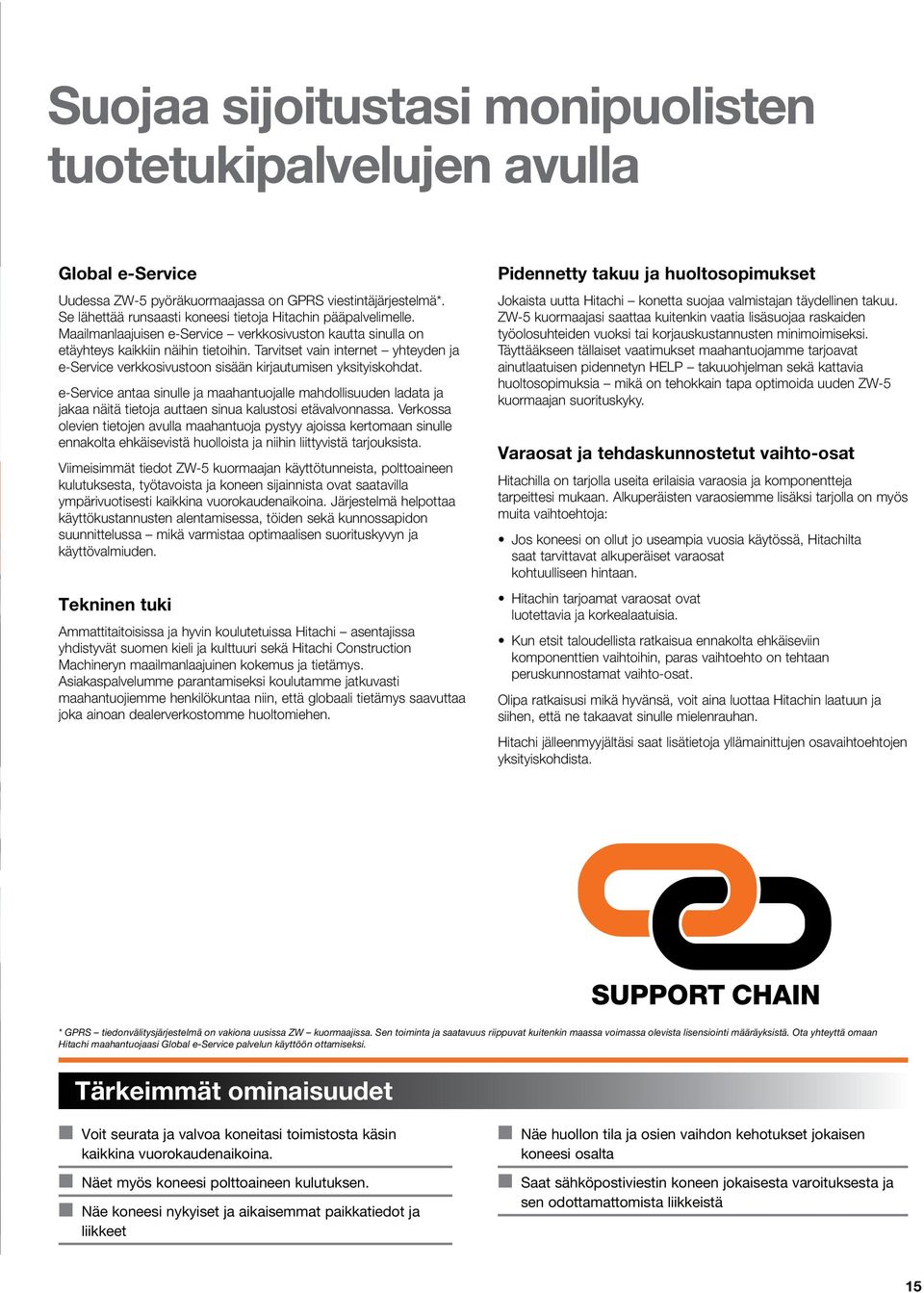

15 Suojaa sijoitustasi monipuolisten tuotetukipalvelujen avulla Global e-service Uudessa ZW-5 pyöräkuormaajassa on GPRS viestintäjärjestelmä*. Se lähettää runsaasti koneesi tietoja Hitachin pääpalvelimelle. Maailmanlaajuisen e-service verkkosivuston kautta sinulla on etäyhteys kaikkiin näihin tietoihin. Tarvitset vain internet yhteyden ja e-service verkkosivustoon sisään kirjautumisen yksityiskohdat. e-service antaa sinulle ja maahantuojalle mahdollisuuden ladata ja jakaa näitä tietoja auttaen sinua kalustosi etävalvonnassa. Verkossa olevien tietojen avulla maahantuoja pystyy ajoissa kertomaan sinulle ennakolta ehkäisevistä huolloista ja niihin liittyvistä tarjouksista. Viimeisimmät tiedot ZW-5 kuormaajan käyttötunneista, polttoaineen kulutuksesta, työtavoista ja koneen sijainnista ovat saatavilla ympärivuotisesti kaikkina vuorokaudenaikoina. Järjestelmä helpottaa käyttökustannusten alentamisessa, töiden sekä kunnossapidon suunnittelussa mikä varmistaa optimaalisen suorituskyvyn ja käyttövalmiuden. Tekninen tuki Ammattitaitoisissa ja hyvin koulutetuissa Hitachi asentajissa yhdistyvät suomen kieli ja kulttuuri sekä Hitachi Construction Machineryn maailmanlaajuinen kokemus ja tietämys. Asiakaspalvelumme parantamiseksi koulutamme jatkuvasti maahantuojiemme henkilökuntaa niin, että globaali tietämys saavuttaa joka ainoan dealerverkostomme huoltomiehen. Pidennetty takuu ja huoltosopimukset Jokaista uutta Hitachi konetta suojaa valmistajan täydellinen takuu. ZW-5 kuormaajasi saattaa kuitenkin vaatia lisäsuojaa raskaiden työolosuhteiden vuoksi tai korjauskustannusten minimoimiseksi. Täyttääkseen tällaiset vaatimukset maahantuojamme tarjoavat ainutlaatuisen pidennetyn HELP takuuohjelman sekä kattavia huoltosopimuksia mikä on tehokkain tapa optimoida uuden ZW-5 kuormaajan suorituskyky. Varaosat ja tehdaskunnostetut vaihto-osat Hitachilla on tarjolla useita erilaisia varaosia ja komponentteja tarpeittesi mukaan. Alkuperäisten varaosiemme lisäksi tarjolla on myös muita vaihtoehtoja: Jos koneesi on ollut jo useampia vuosia käytössä, Hitachilta saat tarvittavat alkuperäiset varaosat kohtuulliseen hintaan. Hitachin tarjoamat varaosat ovat luotettavia ja korkealaatuisia. Kun etsit taloudellista ratkaisua ennakolta ehkäiseviin komponenttien vaihtoihin, paras vaihtoehto on tehtaan peruskunnostamat vaihto-osat. Olipa ratkaisusi mikä hyvänsä, voit aina luottaa Hitachin laatuun ja siihen, että ne takaavat sinulle mielenrauhan. Hitachi jälleenmyyjältäsi saat lisätietoja yllämainittujen osavaihtoehtojen yksityiskohdista. * GPRS tiedonvälitysjärjestelmä on vakiona uusissa ZW kuormaajissa. Sen toiminta ja saatavuus riippuvat kuitenkin maassa voimassa olevista lisensiointi määräyksistä. Ota yhteyttä omaan Hitachi maahantuojaasi Global e-service palvelun käyttöön ottamiseksi. Tärkeimmät ominaisuudet Voit seurata ja valvoa koneitasi toimistosta käsin kaikkina vuorokaudenaikoina. Näet myös koneesi polttoaineen kulutuksen. Näe koneesi nykyiset ja aikaisemmat paikkatiedot ja liikkeet Näe huollon tila ja osien vaihdon kehotukset jokaisen koneesi osalta Saat sähköpostiviestin koneen jokaisesta varoituksesta ja sen odottamattomista liikkeistä 15

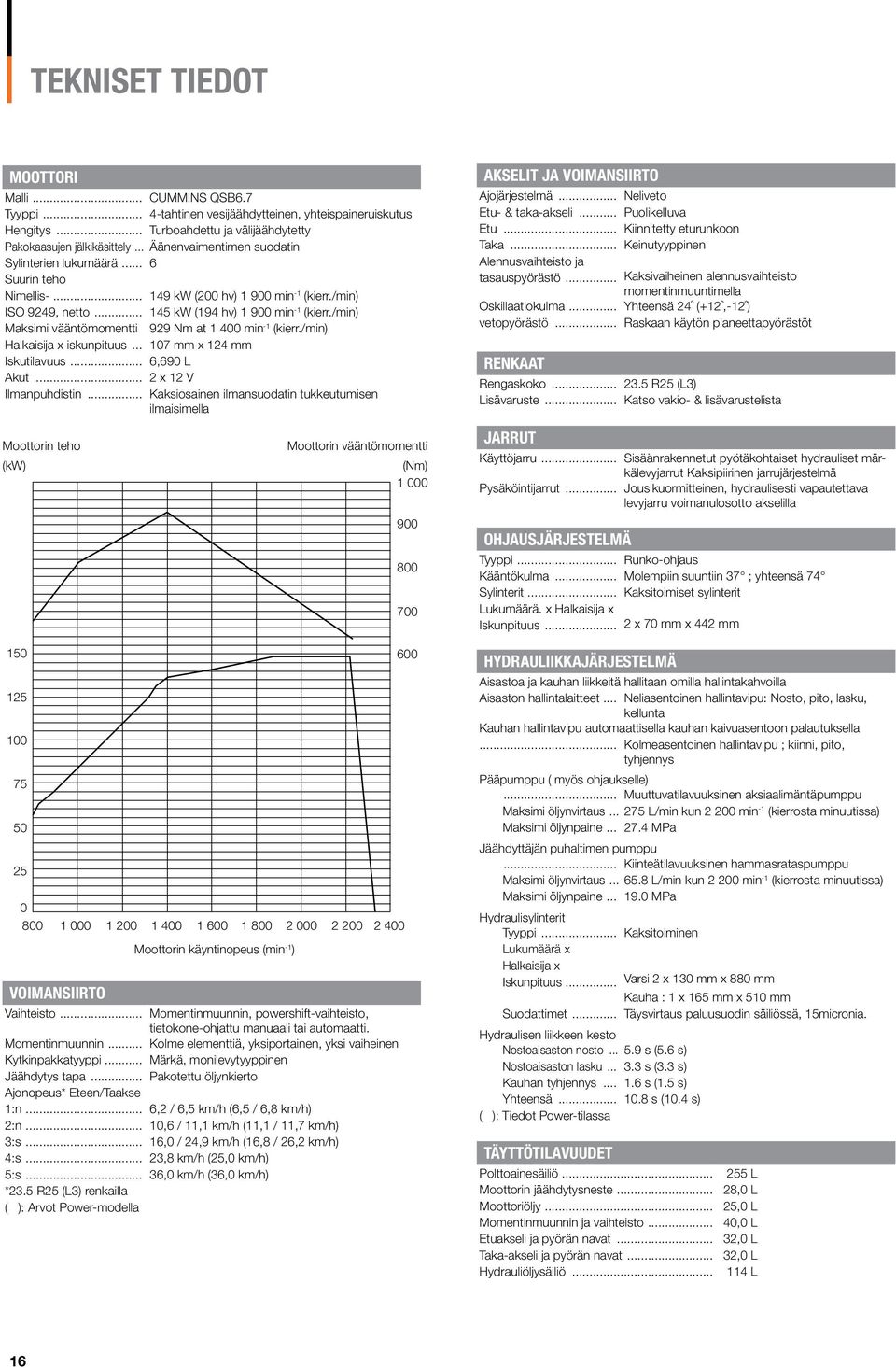

16 TEKNISET TIEDOT MOOTTORI Malli... CUMMINS QSB6.7 Tyyppi... 4-tahtinen vesijäähdytteinen, yhteispaineruiskutus Hengitys... Turboahdettu ja välijäähdytetty Pakokaasujen jälkikäsittely... Äänenvaimentimen suodatin Sylinterien lukumäärä... 6 Suurin teho Nimellis kw (200 hv) min -1 (kierr./min) ISO 9249, netto kw (194 hv) min -1 (kierr./min) Maksimi vääntömomentti. 929 Nm at min -1 (kierr./min) Halkaisija x iskunpituus mm x 124 mm Iskutilavuus... 6,690 L Akut... 2 x 12 V Ilmanpuhdistin... Kaksiosainen ilmansuodatin tukkeutumisen ilmaisimella AKSELIT JA VOIMANSIIRTO Ajojärjestelmä... Neliveto Etu- & taka-akseli... Puolikelluva Etu... Kiinnitetty eturunkoon Taka... Keinutyyppinen Alennusvaihteisto ja tasauspyörästö... Kaksivaiheinen alennusvaihteisto momentinmuuntimella Oskillaatiokulma... Yhteensä 24 (+12,-12 ) vetopyörästö... Raskaan käytön planeettapyörästöt Renkaat Rengaskoko R25 (L3) Lisävaruste... Katso vakio- & lisävarustelista Moottorin teho (kw) Moottorin vääntömomentti (Nm) jarrut Käyttöjarru... Sisäänrakennetut pyötäkohtaiset hydrauliset märkälevyjarrut Kaksipiirinen jarrujärjestelmä Pysäköintijarrut... Jousikuormitteinen, hydraulisesti vapautettava levyjarru voimanulosotto akselilla Ohjausjärjestelmä Tyyppi... Runko-ohjaus Kääntökulma... Molempiin suuntiin 37 ; yhteensä 74 Sylinterit... Kaksitoimiset sylinterit Lukumäärä. x Halkaisija x Iskunpituus... 2 x 70 mm x 442 mm Moottorin käyntinopeus (min -1 ) VOIMANSIIRTO Vaihteisto... Momentinmuunnin, powershift-vaihteisto, tietokone-ohjattu manuaali tai automaatti. Momentinmuunnin... Kolme elementtiä, yksiportainen, yksi vaiheinen Kytkinpakkatyyppi... Märkä, monilevytyyppinen Jäähdytys tapa... Pakotettu öljynkierto Ajonopeus* Eteen/Taakse 1:n... 6,2 / 6,5 km/h (6,5 / 6,8 km/h) 2:n... 10,6 / 11,1 km/h (11,1 / 11,7 km/h) 3:s... 16,0 / 24,9 km/h (16,8 / 26,2 km/h) 4:s... 23,8 km/h (25,0 km/h) 5:s... 36,0 km/h (36,0 km/h) *23.5 R25 (L3) renkailla ( ): Arvot Power-modella 600 HYDRAULIIKKAJÄRJESTELMÄ Aisastoa ja kauhan liikkeitä hallitaan omilla hallintakahvoilla Aisaston hallintalaitteet... Neliasentoinen hallintavipu: Nosto, pito, lasku, kellunta Kauhan hallintavipu automaattisella kauhan kaivuasentoon palautuksella... Kolmeasentoinen hallintavipu ; kiinni, pito, tyhjennys Pääpumppu ( myös ohjaukselle)... Muuttuvatilavuuksinen aksiaalimäntäpumppu Maksimi öljynvirtaus L/min kun min -1 (kierrosta minuutissa) Maksimi öljynpaine MPa Jäähdyttäjän puhaltimen pumppu... Kiinteätilavuuksinen hammasrataspumppu Maksimi öljynvirtaus L/min kun min -1 (kierrosta minuutissa) Maksimi öljynpaine MPa Hydraulisylinterit Tyyppi... Kaksitoiminen Lukumäärä x Halkaisija x Iskunpituus... Varsi 2 x 130 mm x 880 mm Kauha : 1 x 165 mm x 510 mm Suodattimet... Täysvirtaus paluusuodin säiliössä, 15micronia. Hydraulisen liikkeen kesto Nostoaisaston nosto s (5.6 s) Nostoaisaston lasku s (3.3 s) Kauhan tyhjennys s (1.5 s) Yhteensä s (10.4 s) ( ): Tiedot Power-tilassa TÄYTTÖTILAVUUDET Polttoainesäiliö... Moottorin jäähdytysneste... Moottoriöljy... Momentinmuunnin ja vaihteisto... Etuakseli ja pyörän navat... Taka-akseli ja pyörän navat... Hydrauliöljysäiliö L 28,0 L 25,0 L 40,0 L 32,0 L 32,0 L 114 L 16

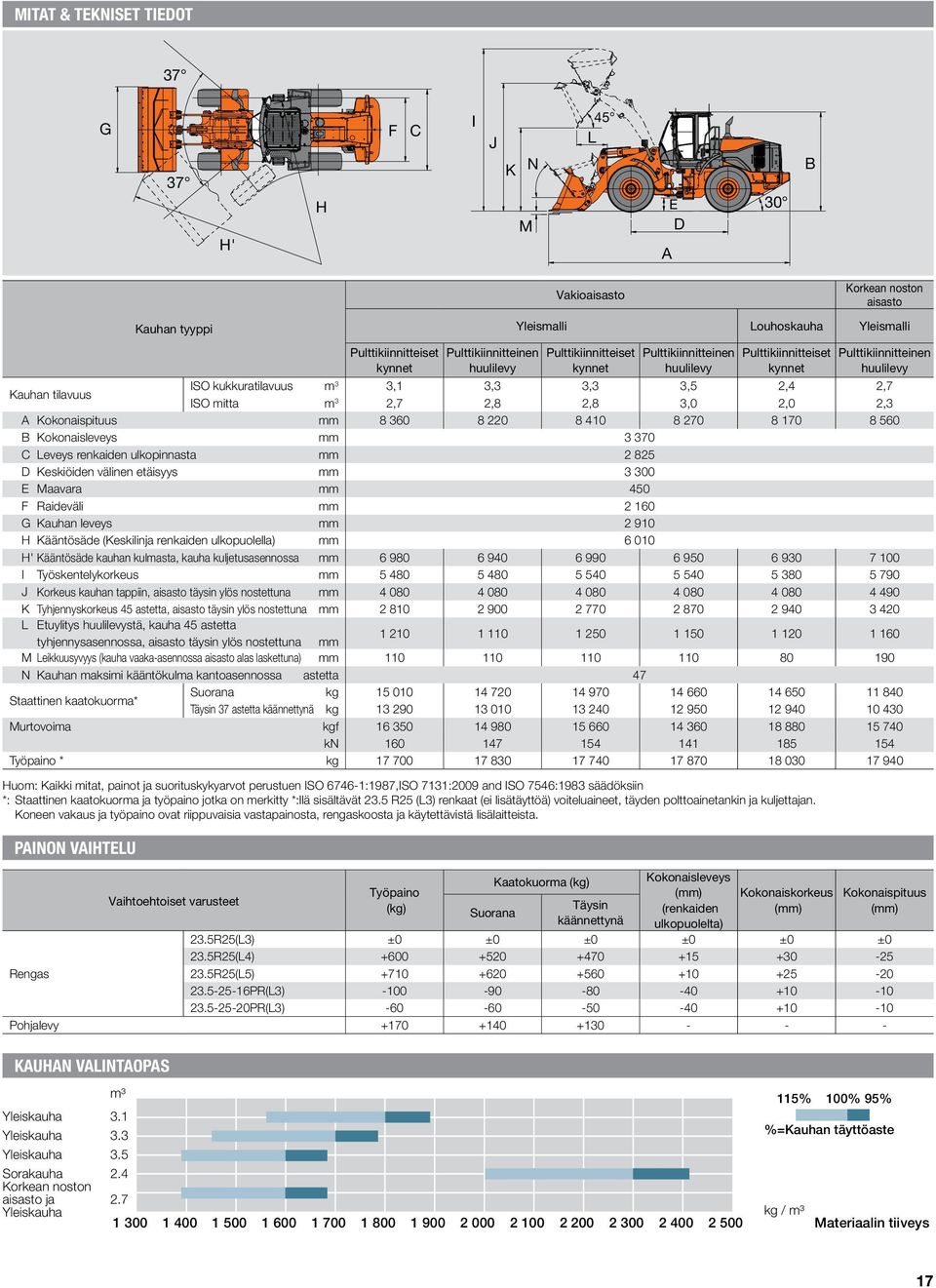

17 MITAT & TEKNISET TIEDOT 37 G F C 45 I L J B K N 37 E H 30 D M H' A Korkean noston aisasto Vakioaisasto Yleismalli Kauhan tyyppi Louhoskauha Yleismalli Pulttikiinnitteiset Pulttikiinnitteinen Pulttikiinnitteiset Pulttikiinnitteinen Pulttikiinnitteiset Pulttikiinnitteinen kynnet huulilevy kynnet huulilevy kynnet huulilevy 3,1 3,3 3,3 3,5 2,4 2,7 ISO kukkuratilavuus m3 Kauhan tilavuus ISO mitta m3 2,7 2,8 2,8 3,0 2,0 2,3 A Kokonaispituus mm B Kokonaisleveys mm C Leveys renkaiden ulkopinnasta mm D Keskiöiden välinen etäisyys mm E Maavara mm 450 F Raideväli mm G Kauhan leveys mm H Kääntösäde (Keskilinja renkaiden ulkopuolella) mm H' Kääntösäde kauhan kulmasta, kauha kuljetusasennossa mm I Työskentelykorkeus mm J Korkeus kauhan tappiin, aisasto täysin ylös nostettuna mm K Tyhjennyskorkeus 45 astetta, aisasto täysin ylös nostettuna mm L Etuylitys huulilevystä, kauha 45 astetta tyhjennysasennossa, aisasto täysin ylös nostettuna mm Leikkuusyvyys (kauha vaaka-asennossa aisasto alas laskettuna) mm M N Kauhan maksimi kääntökulma kantoasennossa astetta 47 Suorana kg Staattinen kaatokuorma* Täysin 37 astetta käännettynä kg Murtovoima kgf kn Työpaino * kg Huom: Kaikki mitat, painot ja suorituskykyarvot perustuen ISO :1987,ISO 7131:2009 and ISO 7546:1983 säädöksiin *: Staattinen kaatokuorma ja työpaino jotka on merkitty *:llä sisältävät 23.5 R25 (L3) renkaat (ei lisätäyttöä) voiteluaineet, täyden polttoainetankin ja kuljettajan. Koneen vakaus ja työpaino ovat riippuvaisia vastapainosta, rengaskoosta ja käytettävistä lisälaitteista. PAINON VAIHTELU Vaihtoehtoiset varusteet 23.5R25(L3) 23.5R25(L4) 23.5R25(L5) PR(L3) PR(L3) Rengas Pohjalevy Kaatokuorma (kg) Työpaino (kg) Suorana Täysin käännettynä ± ± ± Kokonaisleveys (mm) Kokonaiskorkeus Kokonaispituus (renkaiden (mm) (mm) ulkopuolelta) ±0 ±0 ± KAUHAN VALINTAOPAS m³ m3 m3 Yleiskauha 3.1 purpose 3.4 General purpose General 3.4 Yleiskauha 3.3 purpose 3.6 General purpose General 3.6 Yleiskauha 3.5 purpose 3.8 General purpose General 3.8 Sorakauha 2.4 Rock 2.9 Rock bucket 2.9 bucket Korkean High liftnoston arm with High lift arm with purpose 3.0 general 3.0 aisasto ja purpose general 2.7 Yleiskauha % 115% 100% 95% %=Bucket Factor %=Kauhan Fill täyttöaste m³33 kg kg // m m Material tiiveys Density Materiaalin 17

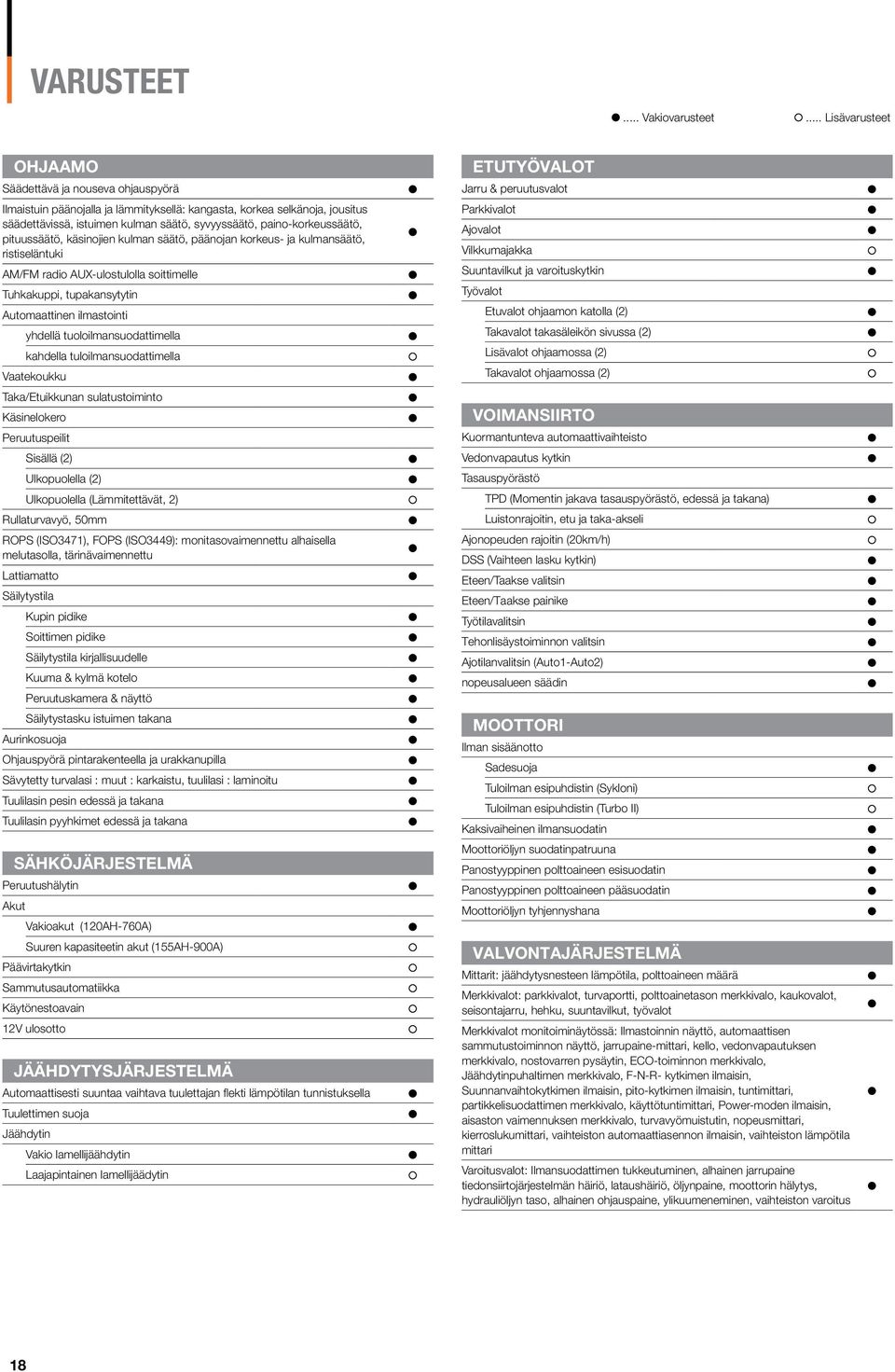

18 VARUSTEET... Vakiovarusteet... Lisävarusteet OHJAAMO Säädettävä ja nouseva ohjauspyörä Ilmaistuin päänojalla ja lämmityksellä: kangasta, korkea selkänoja, jousitus säädettävissä, istuimen kulman säätö, syvyyssäätö, paino-korkeussäätö, pituussäätö, käsinojien kulman säätö, päänojan korkeus- ja kulmansäätö, ristiseläntuki AM/FM radio AUX-ulostulolla soittimelle Tuhkakuppi, tupakansytytin Automaattinen ilmastointi yhdellä tuoloilmansuodattimella kahdella tuloilmansuodattimella Vaatekoukku Taka/Etuikkunan sulatustoiminto Käsinelokero Peruutuspeilit Sisällä (2) Ulkopuolella (2) Ulkopuolella (Lämmitettävät, 2) Rullaturvavyö, 50mm ROPS (ISO3471), FOPS (ISO3449): monitasovaimennettu alhaisella melutasolla, tärinävaimennettu Lattiamatto Säilytystila Kupin pidike Soittimen pidike Säilytystila kirjallisuudelle Kuuma & kylmä kotelo Peruutuskamera & näyttö Säilytystasku istuimen takana Aurinkosuoja Ohjauspyörä pintarakenteella ja urakkanupilla Sävytetty turvalasi : muut : karkaistu, tuulilasi : laminoitu Tuulilasin pesin edessä ja takana Tuulilasin pyyhkimet edessä ja takana SÄHKÖJÄRJESTELMÄ Peruutushälytin Akut Vakioakut (120AH-760A) Suuren kapasiteetin akut (155AH-900A) Päävirtakytkin Sammutusautomatiikka Käytönestoavain 12V ulosotto JÄÄHDYTYSJÄRJESTELMÄ Automaattisesti suuntaa vaihtava tuulettajan flekti lämpötilan tunnistuksella Tuulettimen suoja Jäähdytin Vakio lamellijäähdytin Laajapintainen lamellijäädytin ETUTYÖVALOT Jarru & peruutusvalot Parkkivalot Ajovalot Vilkkumajakka Suuntavilkut ja varoituskytkin Työvalot Etuvalot ohjaamon katolla (2) Takavalot takasäleikön sivussa (2) Lisävalot ohjaamossa (2) Takavalot ohjaamossa (2) VOIMANSIIRTO Kuormantunteva automaattivaihteisto Vedonvapautus kytkin Tasauspyörästö TPD (Momentin jakava tasauspyörästö, edessä ja takana) Luistonrajoitin, etu ja taka-akseli Ajonopeuden rajoitin (20km/h) DSS (Vaihteen lasku kytkin) Eteen/Taakse valitsin Eteen/Taakse painike Työtilavalitsin Tehonlisäystoiminnon valitsin Ajotilanvalitsin (Auto1-Auto2) nopeusalueen säädin MOOTTORI Ilman sisäänotto Sadesuoja Tuloilman esipuhdistin (Sykloni) Tuloilman esipuhdistin (Turbo II) Kaksivaiheinen ilmansuodatin Moottoriöljyn suodatinpatruuna Panostyyppinen polttoaineen esisuodatin Panostyyppinen polttoaineen pääsuodatin Moottoriöljyn tyhjennyshana VALVONTAJÄRJESTELMÄ Mittarit: jäähdytysnesteen lämpötila, polttoaineen määrä Merkkivalot: parkkivalot, turvaportti, polttoainetason merkkivalo, kaukovalot, seisontajarru, hehku, suuntavilkut, työvalot Merkkivalot monitoiminäytössä: Ilmastoinnin näyttö, automaattisen sammutustoiminnon näyttö, jarrupaine-mittari, kello, vedonvapautuksen merkkivalo, nostovarren pysäytin, ECO-toiminnon merkkivalo, Jäähdytinpuhaltimen merkkivalo, F-N-R- kytkimen ilmaisin, Suunnanvaihtokytkimen ilmaisin, pito-kytkimen ilmaisin, tuntimittari, partikkelisuodattimen merkkivalo, käyttötuntimittari, Power-moden ilmaisin, aisaston vaimennuksen merkkivalo, turvavyömuistutin, nopeusmittari, kierroslukumittari, vaihteiston automaattiasennon ilmaisin, vaihteiston lämpötila mittari Varoitusvalot: Ilmansuodattimen tukkeutuminen, alhainen jarrupaine tiedonsiirtojärjestelmän häiriö, lataushäiriö, öljynpaine, moottorin hälytys, hydrauliöljyn taso, alhainen ohjauspaine, ylikuumeneminen, vaihteiston varoitus 18

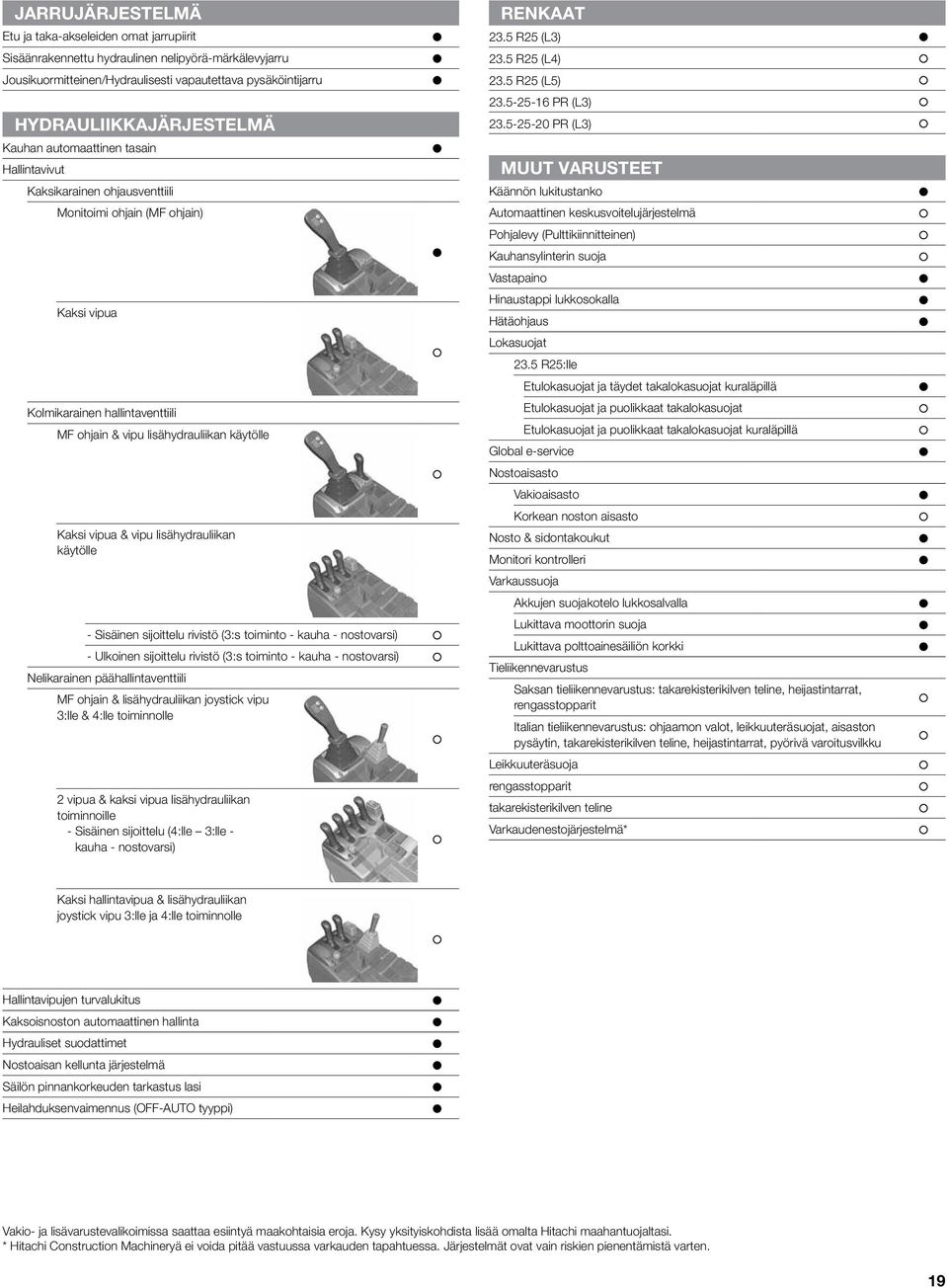

19 JARRUJÄRJESTELMÄ Etu ja taka-akseleiden omat jarrupiirit Sisäänrakennettu hydraulinen nelipyörä-märkälevyjarru Jousikuormitteinen/Hydraulisesti vapautettava pysäköintijarru HYDRAULIIKKAJÄRJESTELMÄ Kauhan automaattinen tasain Hallintavivut Kaksikarainen ohjausventtiili Monitoimi ohjain (MF ohjain) Kaksi vipua Kolmikarainen hallintaventtiili MF ohjain & vipu lisähydrauliikan käytölle Kaksi vipua & vipu lisähydrauliikan käytölle - Sisäinen sijoittelu rivistö (3:s toiminto - kauha - nostovarsi) - Ulkoinen sijoittelu rivistö (3:s toiminto - kauha - nostovarsi) Nelikarainen päähallintaventtiili MF ohjain & lisähydrauliikan joystick vipu 3:lle & 4:lle toiminnolle 2 vipua & kaksi vipua lisähydrauliikan toiminnoille - Sisäinen sijoittelu (4:lle 3:lle - kauha - nostovarsi) RENKAAT 23.5 R25 (L3) 23.5 R25 (L4) 23.5 R25 (L5) PR (L3) PR (L3) MUUT VARUSTEET Käännön lukitustanko Automaattinen keskusvoitelujärjestelmä Pohjalevy (Pulttikiinnitteinen) Kauhansylinterin suoja Vastapaino Hinaustappi lukkosokalla Hätäohjaus Lokasuojat 23.5 R25:lle Etulokasuojat ja täydet takalokasuojat kuraläpillä Etulokasuojat ja puolikkaat takalokasuojat Etulokasuojat ja puolikkaat takalokasuojat kuraläpillä Global e-service Nostoaisasto Vakioaisasto Korkean noston aisasto Nosto & sidontakoukut Monitori kontrolleri Varkaussuoja Akkujen suojakotelo lukkosalvalla Lukittava moottorin suoja Lukittava polttoainesäiliön korkki Tieliikennevarustus Saksan tieliikennevarustus: takarekisterikilven teline, heijastintarrat, rengasstopparit Italian tieliikennevarustus: ohjaamon valot, leikkuuteräsuojat, aisaston pysäytin, takarekisterikilven teline, heijastintarrat, pyörivä varoitusvilkku Leikkuuteräsuoja rengasstopparit takarekisterikilven teline Varkaudenestojärjestelmä* Kaksi hallintavipua & lisähydrauliikan joystick vipu 3:lle ja 4:lle toiminnolle Hallintavipujen turvalukitus Kaksoisnoston automaattinen hallinta Hydrauliset suodattimet Nostoaisan kellunta järjestelmä Säilön pinnankorkeuden tarkastus lasi Heilahduksenvaimennus (OFF-AUTO tyyppi) Vakio- ja lisävarustevalikoimissa saattaa esiintyä maakohtaisia eroja. Kysy yksityiskohdista lisää omalta Hitachi maahantuojaltasi. * Hitachi Construction Machineryä ei voida pitää vastuussa varkauden tapahtuessa. Järjestelmät ovat vain riskien pienentämistä varten. 19

20 Mahtavien teknologisten mahdollisuuksien muodostamalle perustalle rakennettu Hitachi Construction Machinery on sitoutunut tuottamaan johtavia ratkaisuja ja palveluja ollakseen luotettava toimittaja kaikille liikekumppaneilleen ympäri maailmaa. Hitachin ympäristövisio 2025 Hitachi Group julkisti Ympäristövision 2025 vuotuisten hiilidioksidipäästöjen vähentämiseksi. Hitachi on sitoutunut maailman laajuiseen tuotantoon ja samanaikaisesti vähentämään ympäristöön kohdistuvaa rasitusta kaikkien valmistamiensa tuotteiden elinkaaren aikana toteuttamalla kestävää kehitystä estämällä ilmaston lämpenemistä, kierrättämällä raaka-aineita ja parantamalla ekosysteemiä. Uusi ZW sarja vähentää koneen luontoon kohdistamaa rasitusta Hitachi seuraa vihreätä tietä hiilidioksidipäästöjen vähentämiseksi maailmanlaajuisesti kestävän kehityksen mukaisesti*. Uudessa ZW mallissa on käytössä useita teknologisia etuja, mukaan luettuna uusi s -työtila, joka optimoi polttoainetehokkuuden. Hitachi sitoutui jo kauan sitten komponenttien kuten jäähdyttimien ja öljynjäähdyttimien alumiiniosien kierrätykseen. Hartsiosat on merkitty kierrätystä varten. *Elämänkaari laskelma ISO Ennen tämän koneen ja sen satelliittipohjaisen tiedonvälitysjärjestelmän käyttämistä koneen kohdemaan rajojen ulkopuolella, voivat tietyt muutostyöt olla tarpeen jotta kone vastaa kyseisen maan paikallisia määräyksiä ja lain vaatimuksia (turvallisuusstandardit) mukaan luettuina. Älä vie tai käytä tätä konetta sen kohdemaan rajojen ulkopuolella ennen kuin tarpeelliset muutostyöt on tehty ja koneen vaatimuksenmukaisuus varmistettu. Ota yhteys jos sinulla on kysyttävää vaatimuksenmukaisuudesta. Valmistaja pidättää itsellään oikeuden muuttaa tämän esitteen tietoja ilman ennakkoilmoitusta. Piirroksissa ja kuvissa olevissa koneissa saattaa esiintyä valinnaisia lisävarusteita ja vakiovarusteiden värityksissä ja ominaisuuksissa saattaa esiintyä pieniä eroavuuksia. Ennen koneen käyttöä sinun tulee lukea ja omaksua Käyttöoppaassa annetut ohjeet koneen oikeista käyttötavoista. Hitachi Construction Machinery KL-FI046EU Painettu Euroopassa
