MAXIMO Kasettimuotti MX-sidepultilla, joka asennetaan yhdeltä puolelta

Koko: px
Aloita esitys sivulta:

Download "MAXIMO Kasettimuotti MX-sidepultilla, joka asennetaan yhdeltä puolelta"

Transkriptio

1 MAXIMO Kasettimuotti MX-sidepultilla, joka asennetaan yhdeltä puolelta PERI MX -sidepultti

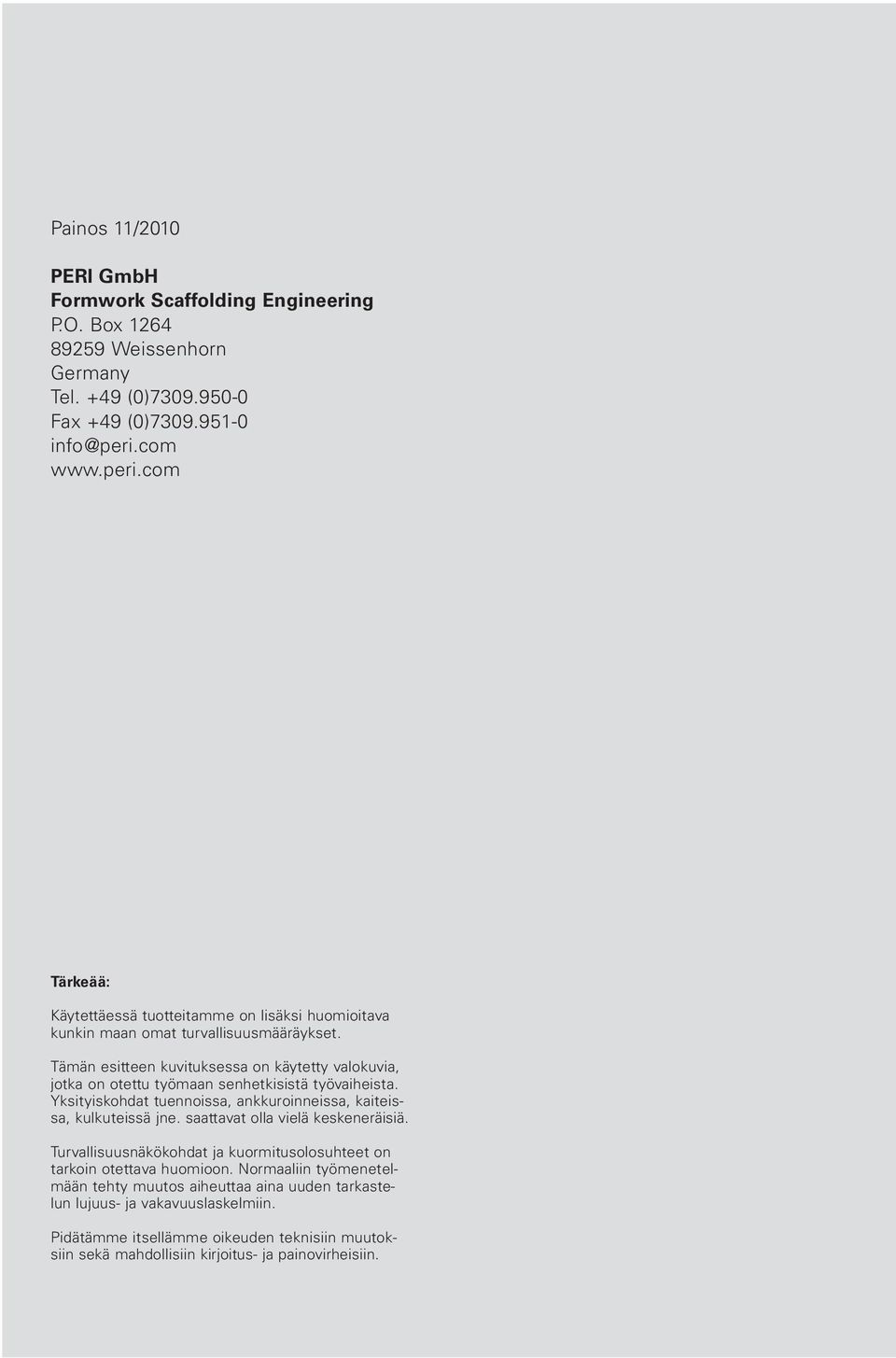

2 Painos 11/2010 PERI GmbH Formwork Scaffolding Engineering P.O. Box Weissenhorn Germany Tel. +49 (0) Fax +49 (0) Tärkeää: Käytettäessä tuotteitamme on lisäksi huomioitava kunkin maan omat turvallisuusmääräykset. Tämän esitteen kuvituksessa on käytetty valokuvia, jotka on otettu työmaan senhetkisistä työvaiheista. Yksityiskohdat tuennoissa, ankkuroinneissa, kaiteissa, kulkuteissä jne. saattavat olla vielä keskeneräisiä. Turvallisuusnäkökohdat ja kuormitusolosuhteet on tarkoin otettava huomioon. Normaaliin työmenetelmään tehty muutos aiheuttaa aina uuden tarkastelun lujuus- ja vakavuuslaskelmiin. Pidätämme itsellämme oikeuden teknisiin muutoksiin sekä mahdollisiin kirjoitus- ja painovirheisiin.

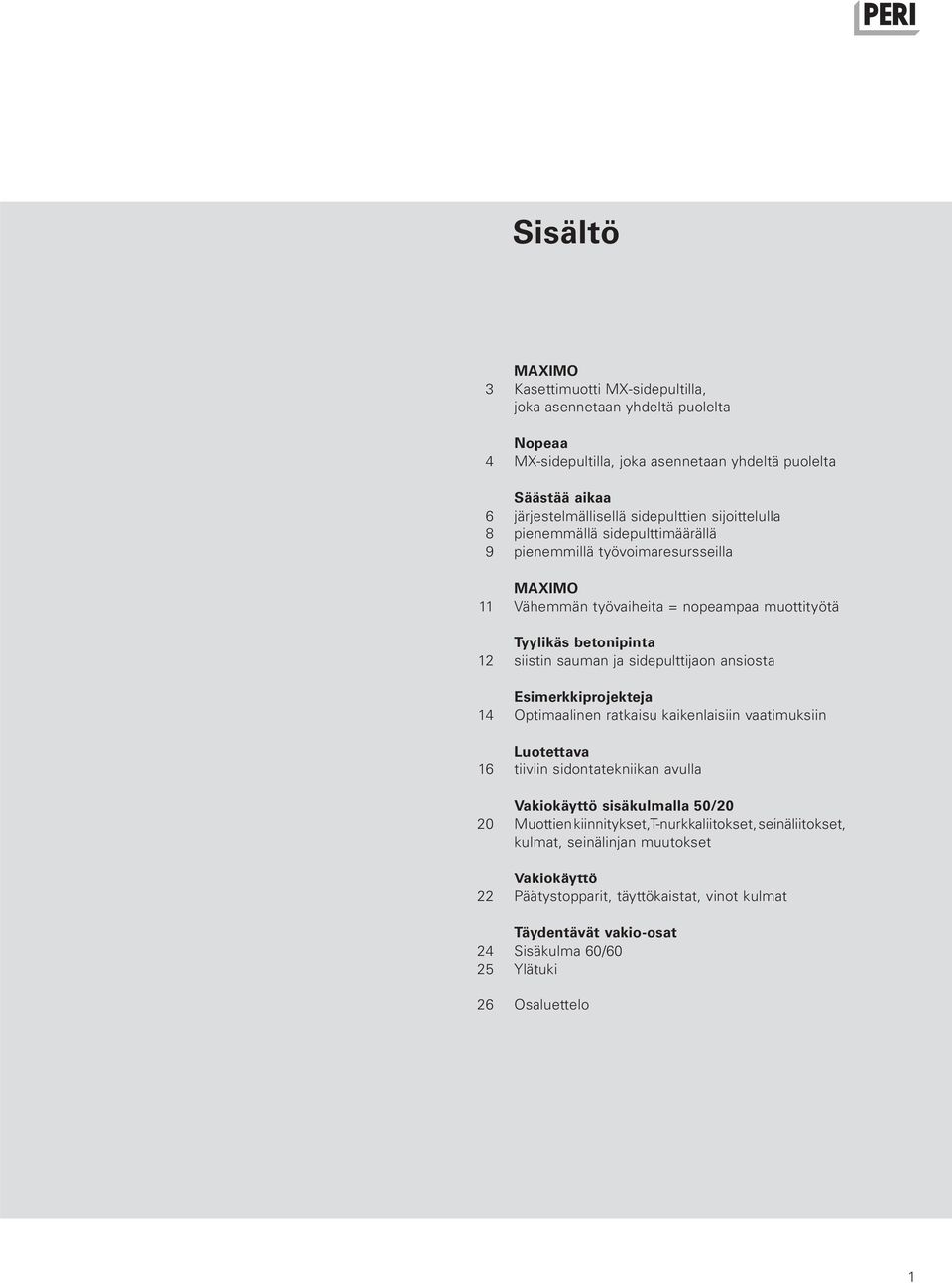

3 Sisältö MAXIMO 3 Kasettimuotti MX-sidepultilla, joka asennetaan yhdeltä puolelta Nopeaa 4 MX-sidepultilla, joka asennetaan yhdeltä puolelta Säästää aikaa 6 järjestelmällisellä sidepulttien sijoittelulla 8 pienemmällä sidepulttimäärällä 9 pienemmillä työvoimaresursseilla MAXIMO 11 Vähemmän työvaiheita = nopeampaa muottityötä Tyylikäs betonipinta 12 siistin sauman ja sidepulttijaon ansiosta Esimerkkiprojekteja 14 Optimaalinen ratkaisu kaikenlaisiin vaatimuksiin Luotettava 16 tiiviin sidontatekniikan avulla Vakiokäyttö sisäkulmalla 50/20 20 Muottien kiinnitykset, T-nurkkaliitokset, seinäliitokset, kulmat, seinälinjan muutokset Vakiokäyttö 22 Päätystopparit, täyttökaistat, vinot kulmat Täydentävät vakio-osat 24 Sisäkulma 60/60 25 Ylätuki 26 Osaluettelo 1

4

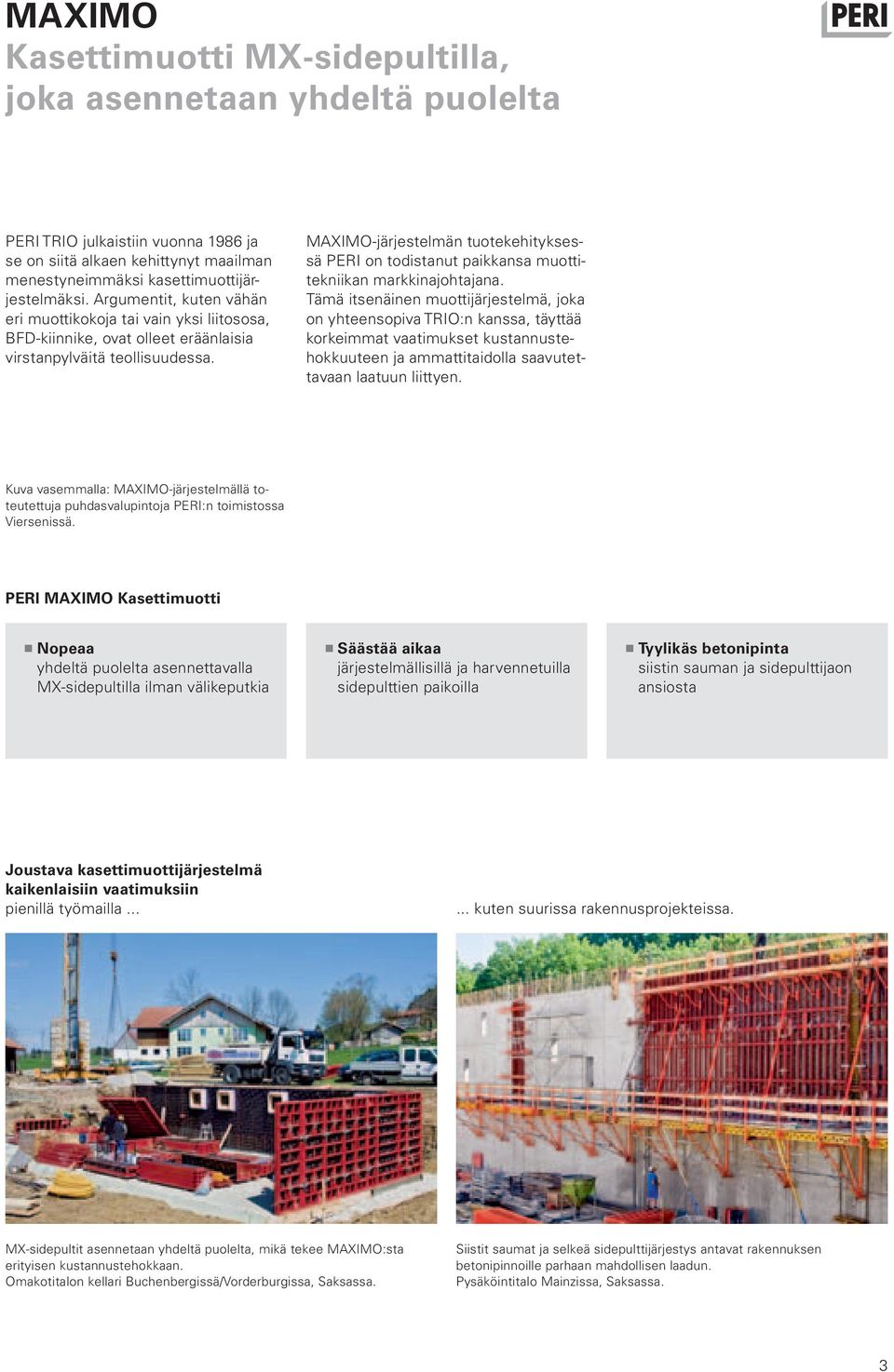

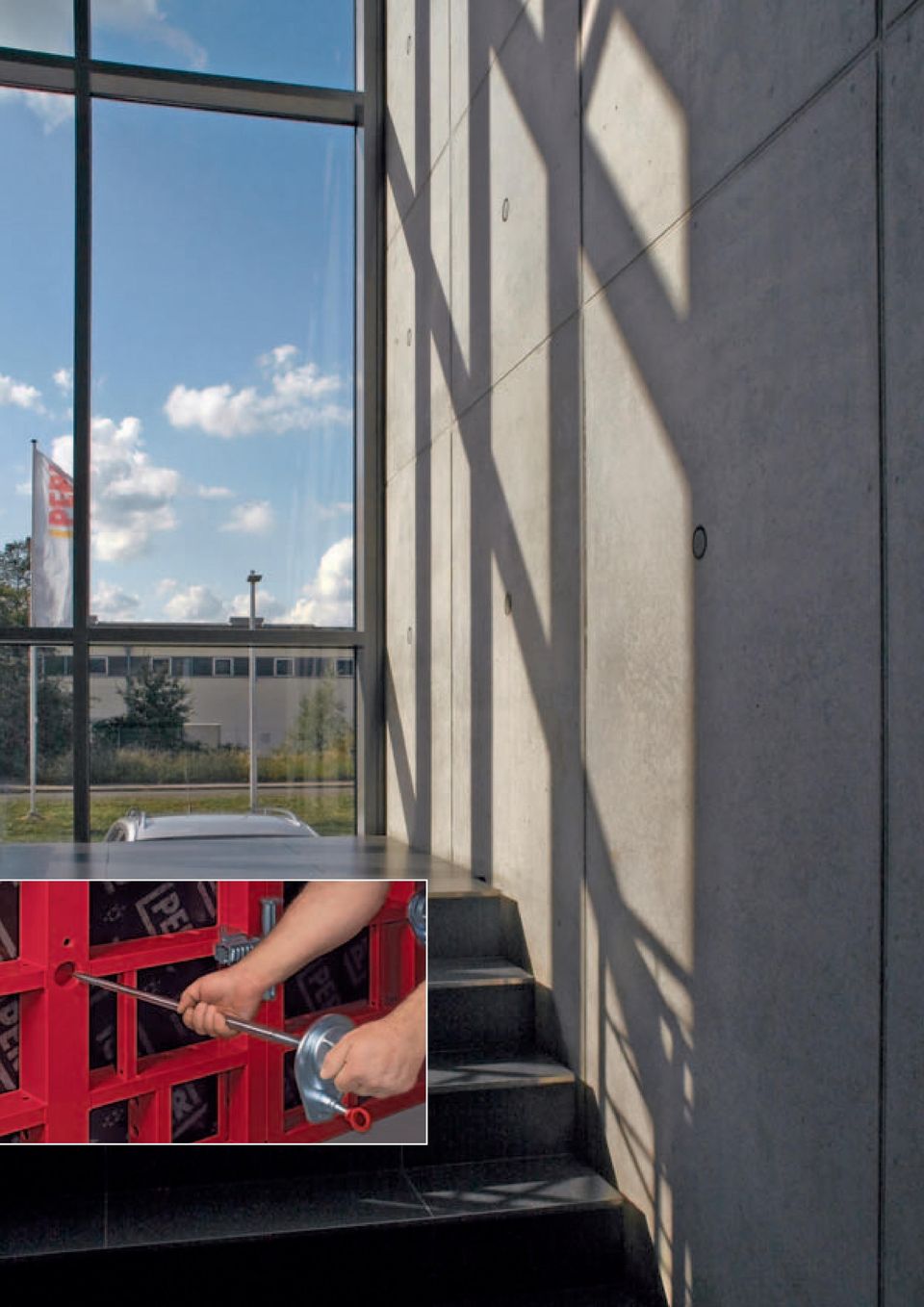

5 MAXIMO Kasettimuotti MX-sidepultilla, joka asennetaan yhdeltä puolelta PERI TRIO julkaistiin vuonna 1986 ja se on siitä alkaen kehittynyt maailman menestyneimmäksi kasettimuottijärjestelmäksi. Argumentit, kuten vähän eri muottikokoja tai vain yksi liitososa, BFD-kiinnike, ovat olleet eräänlaisia virstanpylväitä teollisuudessa. MAXIMO-järjestelmän tuotekehityksessä PERI on todistanut paikkansa muottitekniikan markkinajohtajana. Tämä itsenäinen muottijärjestelmä, joka on yhteensopiva TRIO:n kanssa, täyttää korkeimmat vaatimukset kustannustehokkuuteen ja ammattitaidolla saavutettavaan laatuun liittyen. Kuva vasemmalla: MAXIMO-järjestelmällä toteutettuja puhdasvalupintoja PERI:n toimistossa Viersenissä. PERI MAXIMO Kasettimuotti Nopeaa yhdeltä puolelta asennettavalla MX-sidepultilla ilman välikeputkia Säästää aikaa järjestelmällisillä ja harvennetuilla sidepulttien paikoilla Tyylikäs betonipinta siistin sauman ja sidepulttijaon ansiosta Joustava kasettimuottijärjestelmä kaikenlaisiin vaatimuksiin pienillä työmailla kuten suurissa rakennusprojekteissa. MX-sidepultit asennetaan yhdeltä puolelta, mikä tekee MAXIMO:sta erityisen kustannustehokkaan. Omakotitalon kellari Buchenbergissä/Vorderburgissa, Saksassa. Siistit saumat ja selkeä sidepulttijärjestys antavat rakennuksen betonipinnoille parhaan mahdollisen laadun. Pysäköintitalo Mainzissa, Saksassa. 3

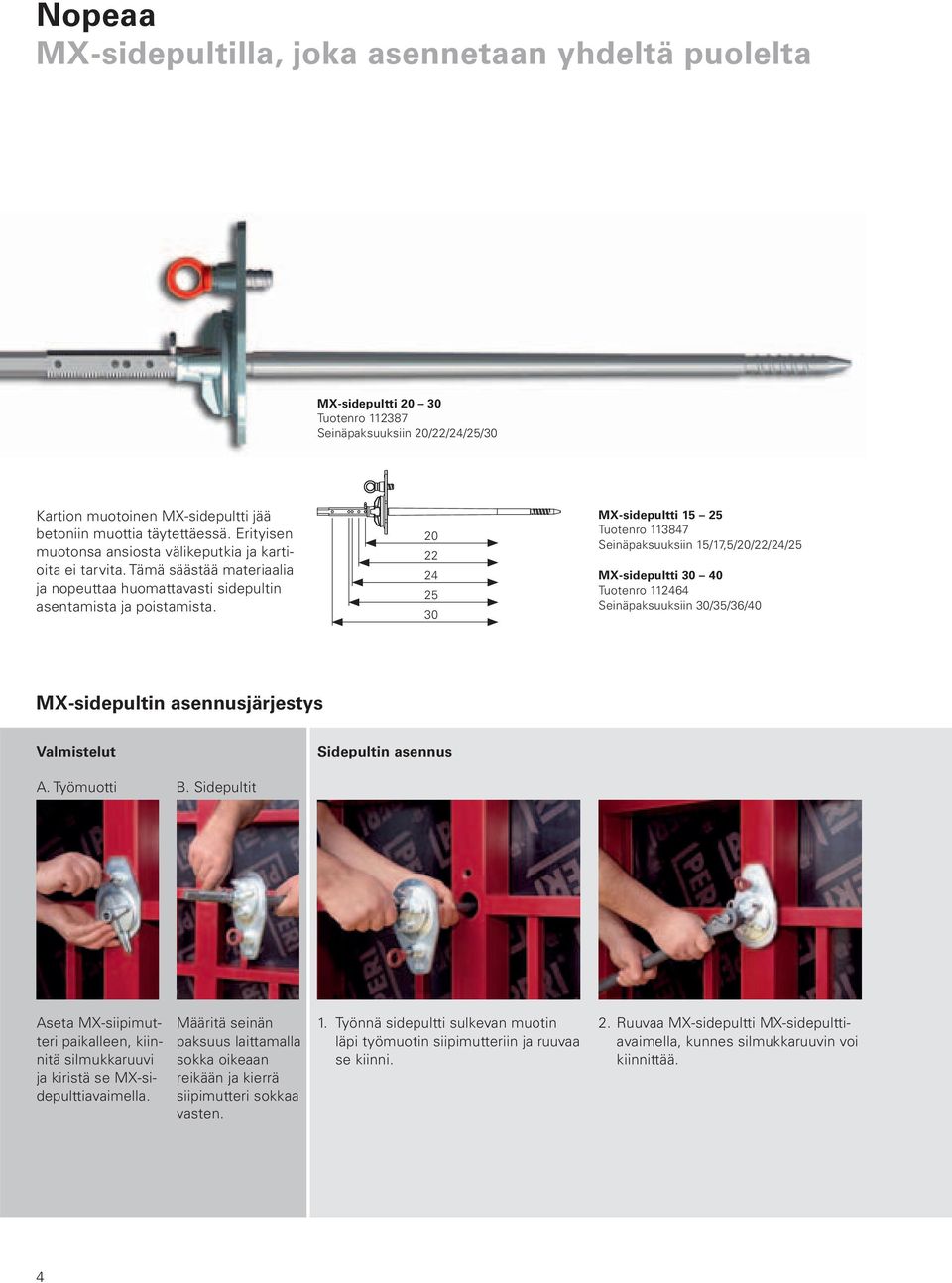

6 Nopeaa MX-sidepultilla, joka asennetaan yhdeltä puolelta MX-sidepultti Tuotenro Seinäpaksuuksiin 20/22/24/25/30 Kartion muotoinen MX-sidepultti jää betoniin muottia täytettäessä. Erityisen muotonsa ansiosta välikeputkia ja kartioita ei tarvita. Tämä säästää materiaalia ja nopeuttaa huomattavasti sidepultin asentamista ja poistamista MX-sidepultti Tuotenro Seinäpaksuuksiin 15/17,5/20/22/24/25 MX-sidepultti Tuotenro Seinäpaksuuksiin 30/35/36/40 MX-sidepultin asennusjärjestys Valmistelut Sidepultin asennus A. Työmuotti B. Sidepultit Aseta MX-siipimutteri paikalleen, kiinnitä silmukkaruuvi ja kiristä se MX-sidepulttiavaimella. Määritä seinän paksuus laittamalla sokka oikeaan reikään ja kierrä siipimutteri sokkaa vasten. 1. Työnnä sidepultti sulkevan muotin läpi työmuotin siipimutteriin ja ruuvaa se kiinni. 2. Ruuvaa MX-sidepultti MX-sidepulttiavaimella, kunnes silmukkaruuvin voi kiinnittää. 4

7 PERI MAXIMO:n kanssa voidaan käyttää myös perinteisiä DW 15- ja DW 20- järjestelmiä yhtä lailla kuin uutta MX-sidontatekniikkaakin. Muotin rungossa olevan sidepultin reiän sallima kulmapoikkeama sidepultille on ± 4. Sidepultin reikä on suojattu iskuilta metallirenkaalla. Tiivistyskansi tiivistää reiän ja estää näin betonin vuotamisen. MX-siipimutteri Tuotenro MX-sidepulttiavain-2 Tuotenro Sidepulttien irrottaminen 1. Aluksi löysää ja sitten ruuvaa silmukkaruuvi kokonaan auki. 2. Poista sidepultit MX-sidepulttiavainta käyttäen. 3. Kiristä MX-sidepultti MX-sidepulttiavaimella niin pitkälle kuin mahdollista. 4. Kiristä silmukkaruuvi. 5

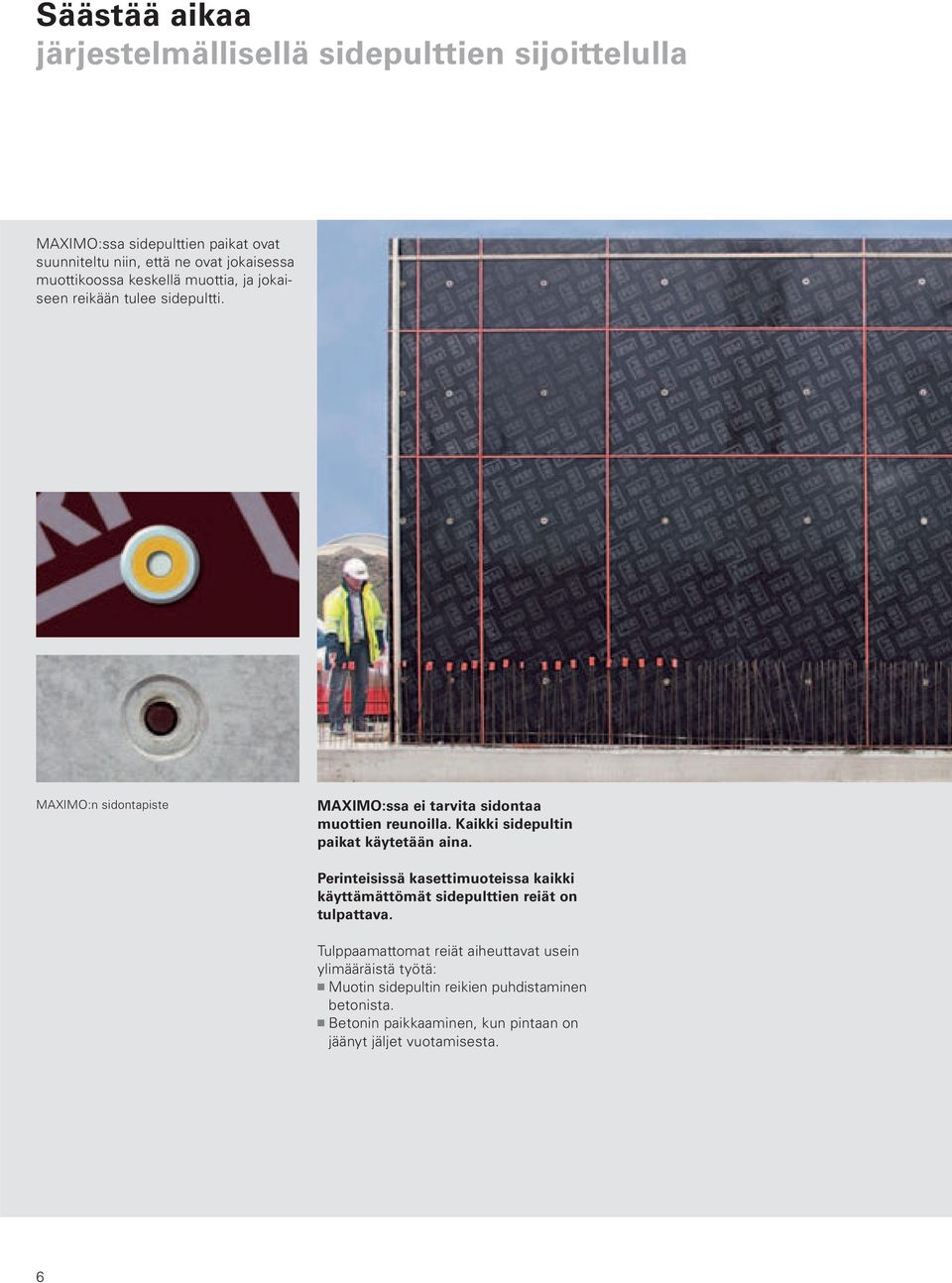

8 Säästää aikaa järjestelmällisellä sidepulttien sijoittelulla MAXIMO:ssa sidepulttien paikat ovat suunniteltu niin, että ne ovat jokaisessa muottikoossa keskellä muottia, ja jokaiseen reikään tulee sidepultti. MAXIMO:n sidontapiste MAXIMO:ssa ei tarvita sidontaa muottien reunoilla. Kaikki sidepultin paikat käytetään aina. Perinteisissä kasettimuoteissa kaikki käyttämättömät sidepulttien reiät on tulpattava. Tulppaamattomat reiät aiheuttavat usein ylimääräistä työtä: Muotin sidepultin reikien puhdistaminen betonista. Betonin paikkaaminen, kun pintaan on jäänyt jäljet vuotamisesta. 6

9 Leveys Korkeus Muottikasettien mitoitusjärjestely 30 cm MAXIMO-elementtejä on saatavana 6 korkeutta 30 cm:stä 3,30 m:iin ja 5 eri leveyttä 30 cm:stä 2,40 m:iin 30 cm:n pykälissä. Lisäksi on saatavilla 45 cm:in elementti, jolla voidaan vähennetään merkittävästi täyttölevyjen käyttöä. Muottien liitokset BFD-kiinnikkeellä BFD-kiinnike takaa siistit saumat puhdasvalupinnassa. Muottikasettien saumasta tulee luja, suora ja tiivis yhden liitososan avulla. 7

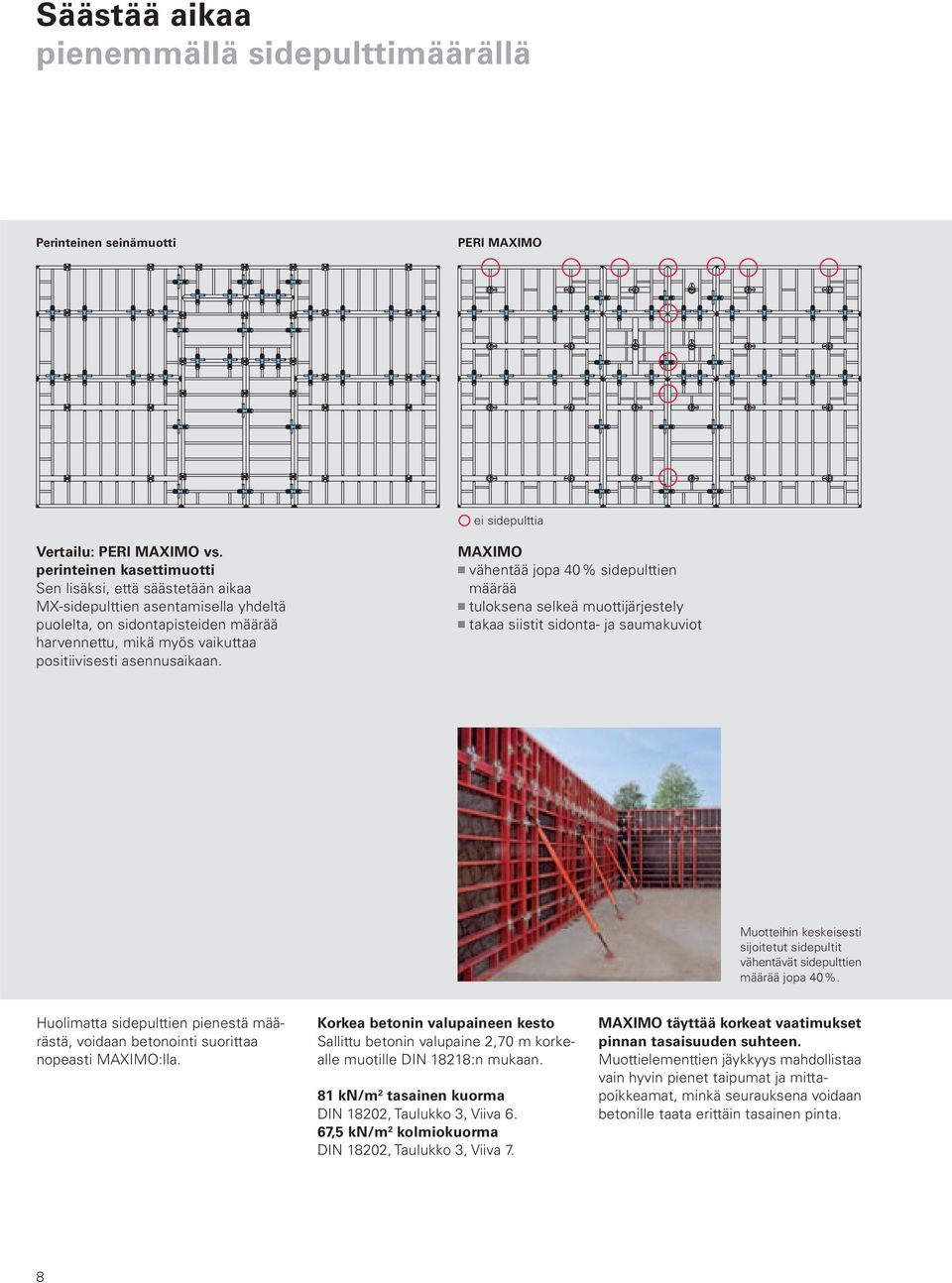

10 Säästää aikaa pienemmällä sidepulttimäärällä Perinteinen seinämuotti PERI MAXIMO ei sidepulttia Vertailu: PERI MAXIMO vs. perinteinen kasettimuotti Sen lisäksi, että säästetään aikaa MX-sidepulttien asentamisella yhdeltä puolelta, on sidontapisteiden määrää harvennettu, mikä myös vaikuttaa positiivisesti asennusaikaan. MAXIMO vähentää jopa 40 % sidepulttien määrää tuloksena selkeä muottijärjestely takaa siistit sidonta- ja saumakuviot Muotteihin keskeisesti sijoitetut sidepultit vähentävät sidepulttien määrää jopa 40 %. Huolimatta sidepulttien pienestä määrästä, voidaan betonointi suorittaa nopeasti MAXIMO:lla. Korkea betonin valupaineen kesto Sallittu betonin valupaine 2,70 m korkealle muotille DIN 18218:n mukaan. 81 kn/m 2 tasainen kuorma DIN 18202, Taulukko 3, Viiva 6. 67,5 kn/m 2 kolmiokuorma DIN 18202, Taulukko 3, Viiva 7. MAXIMO täyttää korkeat vaatimukset pinnan tasaisuuden suhteen. Muottielementtien jäykkyys mahdollistaa vain hyvin pienet taipumat ja mittapoikkeamat, minkä seurauksena voidaan betonille taata erittäin tasainen pinta. 8

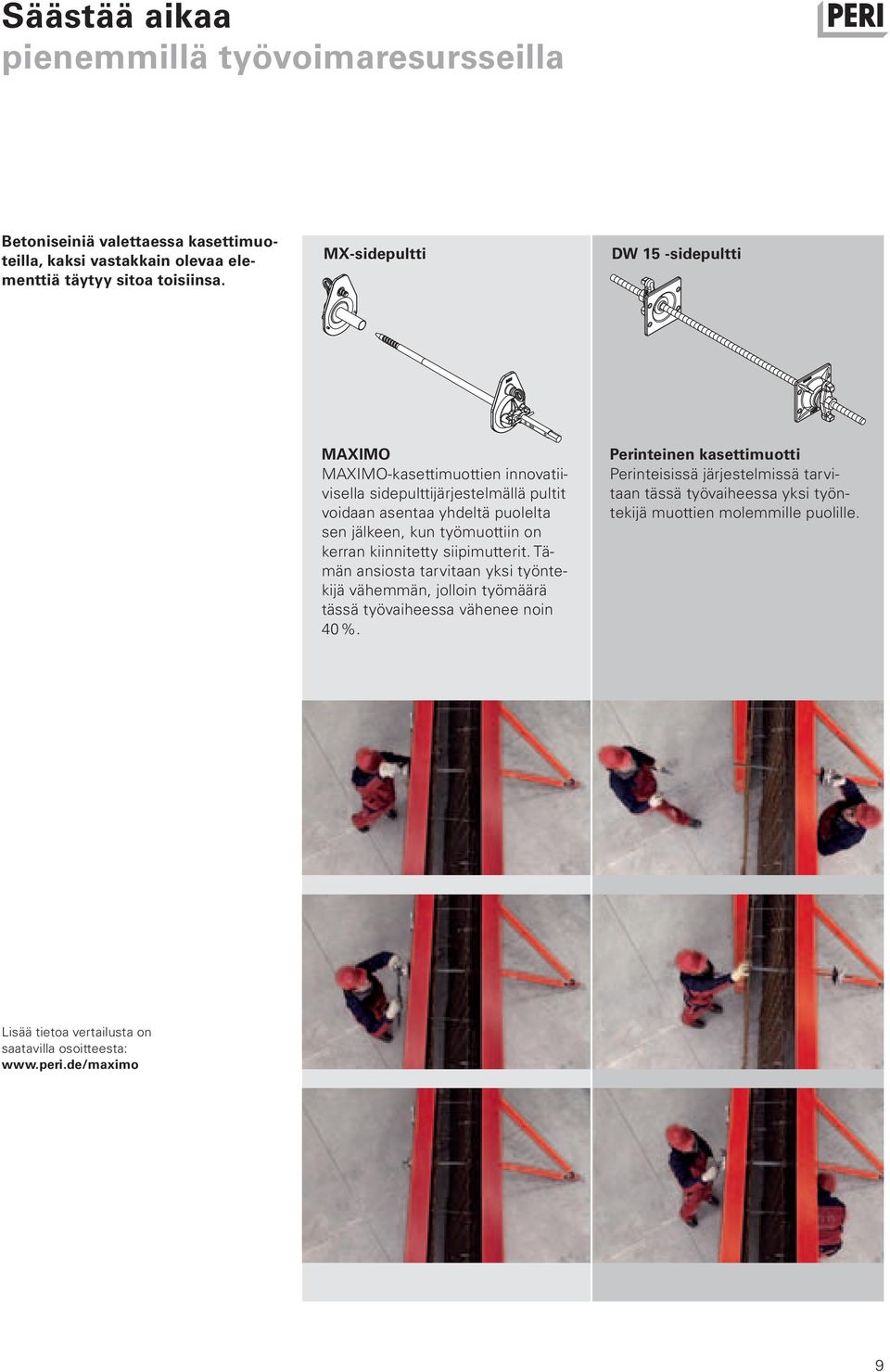

11 Säästää aikaa pienemmillä työvoimaresursseilla Betoniseiniä valettaessa kasettimuoteilla, kaksi vastakkain olevaa elementtiä täytyy sitoa toisiinsa. MX-sidepultti DW 15 -sidepultti MAXIMO MAXIMO-kasettimuottien innovatiivisella sidepulttijärjestelmällä pultit voidaan asentaa yhdeltä puolelta sen jälkeen, kun työmuottiin on kerran kiinnitetty siipimutterit. Tämän ansiosta tarvitaan yksi työntekijä vähemmän, jolloin työmäärä tässä työvaiheessa vähenee noin 40 %. Perinteinen kasettimuotti Perinteisissä järjestelmissä tarvitaan tässä työvaiheessa yksi työntekijä muottien molemmille puolille. Lisää tietoa vertailusta on saatavilla osoitteesta: 9

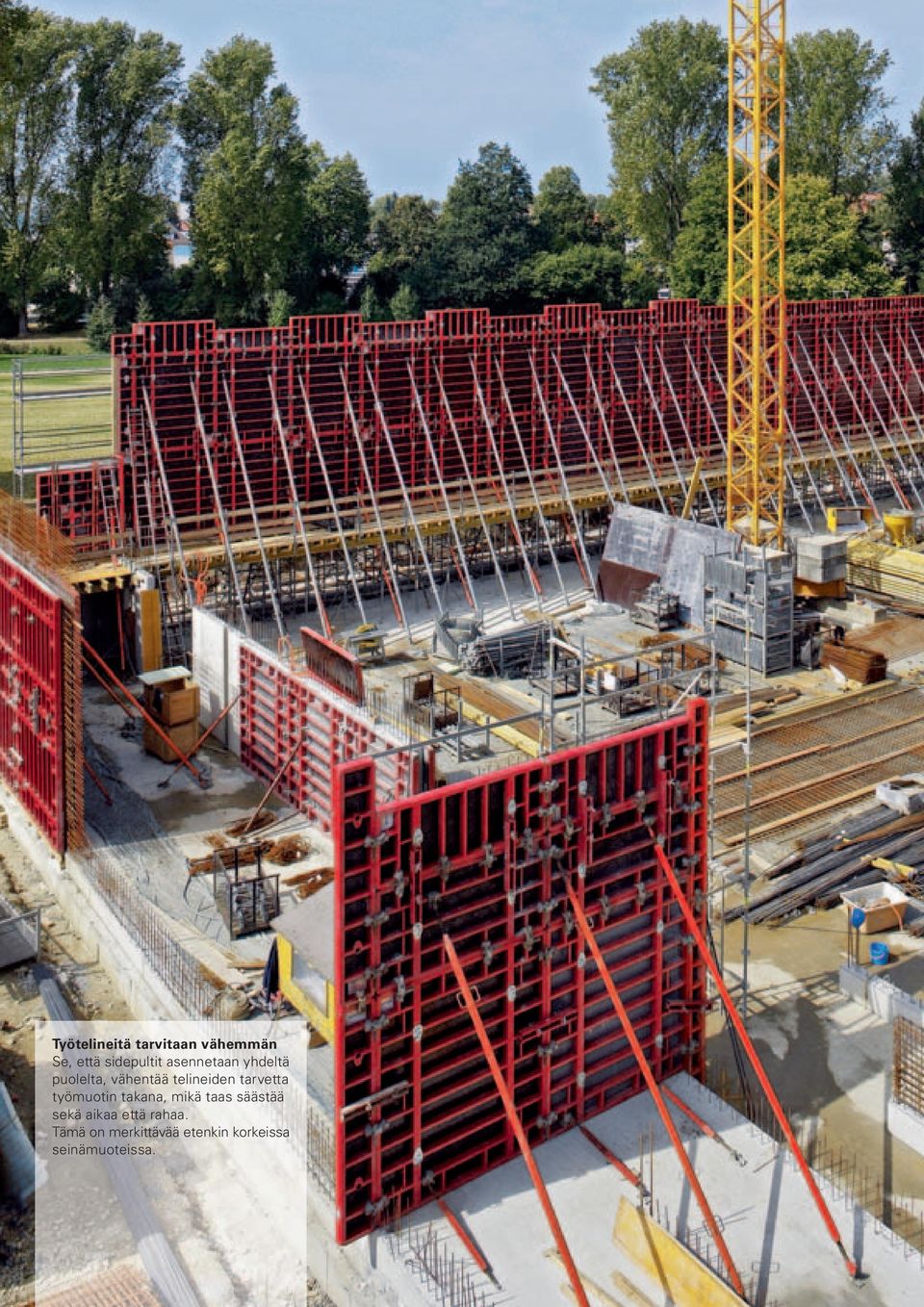

12 10 Työtelineitä tarvitaan vähemmän Se, että sidepultit asennetaan yhdeltä puolelta, vähentää telineiden tarvetta työmuotin takana, mikä taas säästää sekä aikaa että rahaa. Tämä on merkittävää etenkin korkeissa seinämuoteissa.

13 MAXIMO Vähemmän työvaiheita = nopeampaa muottityötä Vertailu Perinteinen kasettimuotti vs. MAXIMO Perinteinen Muottityö Raudoitus Betonointi kasettimuotti MAXIMO 1 Määritä muottien jako/asettelu tasaisella alustalla Kasaa työmuotti Öljyä ja asenna MX-siipimutteri + 4 Öljyä työmuotti Pystytä työmuotti/kiinnitä vinotuet Asenna kaiteet (jos työskentelykorkeus on yli 2,0 m) ++ 7 Asenna raudoitusteline paikoilleen Suunnittele aukkovaraukset/merkitse Naulaa varauskotelot kiinni Tulppaa käyttämättömät sidepultin reiät + 11 Kierrä siipimutteri sidepulttiin + 12 Asenna sidepultti paikoilleen + 13 Katkaise välikeputket oikean mittaisiksi + 14 Kiinnitä muovikartiot välikeputkien molempiin päihin + 15 Työnnä välikeputket sidepultteihin + 16 Raudoita seinä Siirrä raudoitusteline pois Säädä MX-sidepultit seinän paksuuden mukaan (tämä tehdään vain kerran, kun seinän paksuus ei vaihtele) + 19 Kasaa sulkeva muotti Öljyä sulkeva muotti Kiinnitä kaiteet Pystytä sulkeva muotti Öljyä MX-sidepultti + 24 Ruuvaa MX-sidepultti paikoilleen (1 henkilö) + 25 Kiinnitä silmukkaruuvi + 26 Ruuvaa siipimutteri sidepulttiin (2 henkilöä) Tulppaa mahdolliset väärin tulpatut ylimääräiset sidepultin reiät (2 henkilöä) Päätystopparien asennus Betonointi + + Purku 30 Vapauta siipimutteri (2 henkilöä) Poista sidepultti (2 henkilöä) Avaa silmukkaruuvi (1 henkilö) + 33 Poista MX-sidepultti (1 henkilö) + 34 Irrota sulkeva muotti ja siirrä pois Puhdista sulkeva muotti Irrota ja siirrä työmuotti seuraavaan paikkaan Puhdista työmuotti Poista muovikartiot valusta + 39 Korjaa betonin pintavirheet, jotka aiheutuvat tulppaamattomista sidepultin rei istä, jos tarpeen + 40 Poista betoni tulppaamattomista sidepultin rei istä, jos tarpeen + Muuta huomioitavaa Jopa 25 % enemmän sidepultteja perinteisessä muottityössä, erityisesti korkeissa muoteissa ++ Ahtaissa kuilumuoteissa tarvitaan toinen henkilö kuilun sisälle sidepulttien käsittelyyn ++ 11

14 Tyylikäs betonipinta siistin sauman ja sidepulttijaon ansiosta Betonipintojen suunnittelu Järjestelmällisesti, kustannustehokkaasti ja yksinkertaisesti Rakennuttajien ja arkkitehtien usein kysytty kysymys on, miten toteuttaa puhdasvalupintoja ilman lisätöitä ja -kustannuksia tehokkaita kasettimuotteja käyttäen. PERI MAXIMO on kasettimuottijärjestelmä, jossa on keskitetyt sidepulttien reiät jokaisessa muottikoossa. Tämä johtaa säännölliseen saumakuvioon niin vaaka- kuin pystysuunnassa. Betonipinnan suunnittelua MX-ruutujärjestelyllä Mahdollisuudella valita lukuisista muottien yhdistelmistä, saadaan lisää vapautta luovuuteen ja lisää suunnittelumahdollisuuksia kustannustehokkaasti PERI MAXIMO:lla toteutettuna. Esimerkki: MX-muottikuvio pino Lisää tietoa saatavilla 12

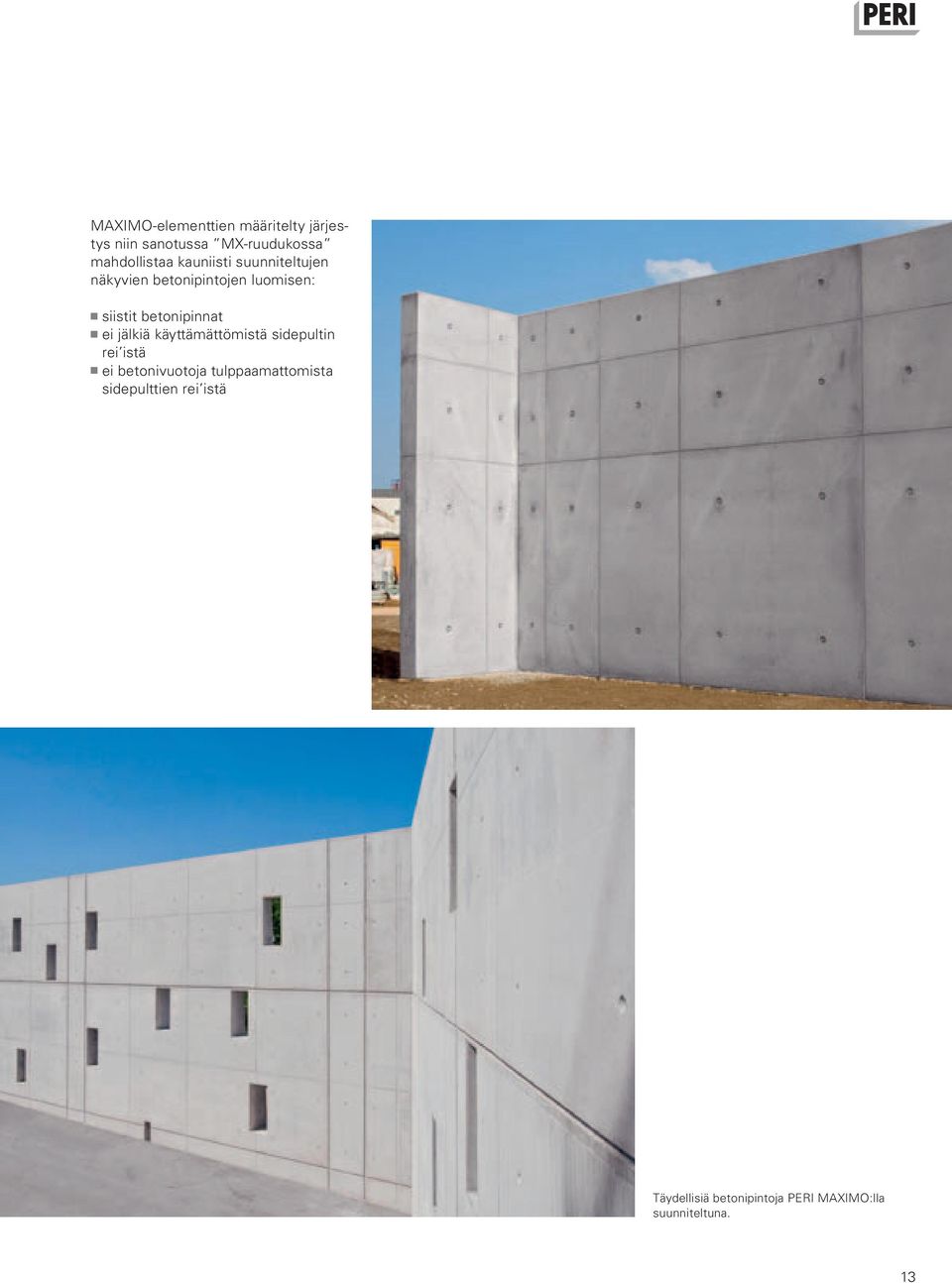

15 MAXIMO-elementtien määritelty järjestys niin sanotussa MX-ruudukossa mahdollistaa kauniisti suunniteltujen näkyvien betonipintojen luomisen: siistit betonipinnat ei jälkiä käyttämättömistä sidepultin rei istä ei betonivuotoja tulppaamattomista sidepulttien rei istä Täydellisiä betonipintoja PERI MAXIMO:lla suunniteltuna. 13

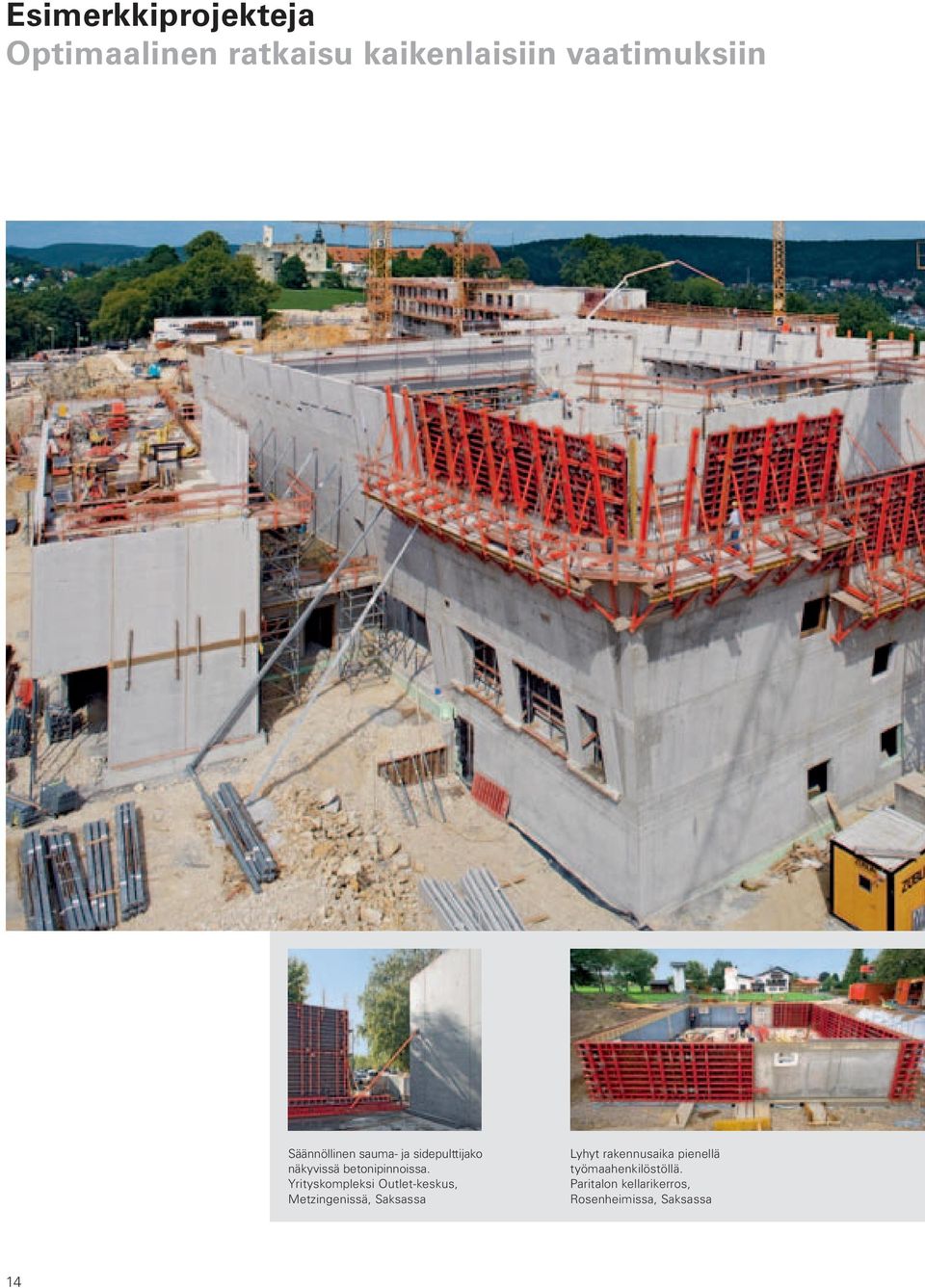

16 Esimerkkiprojekteja Optimaalinen ratkaisu kaikenlaisiin vaatimuksiin Säännöllinen sauma- ja sidepulttijako näkyvissä betonipinnoissa. Yrityskompleksi Outlet-keskus, Metzingenissä, Saksassa Lyhyt rakennusaika pienellä työmaahenkilöstöllä. Paritalon kellarikerros, Rosenheimissa, Saksassa 14

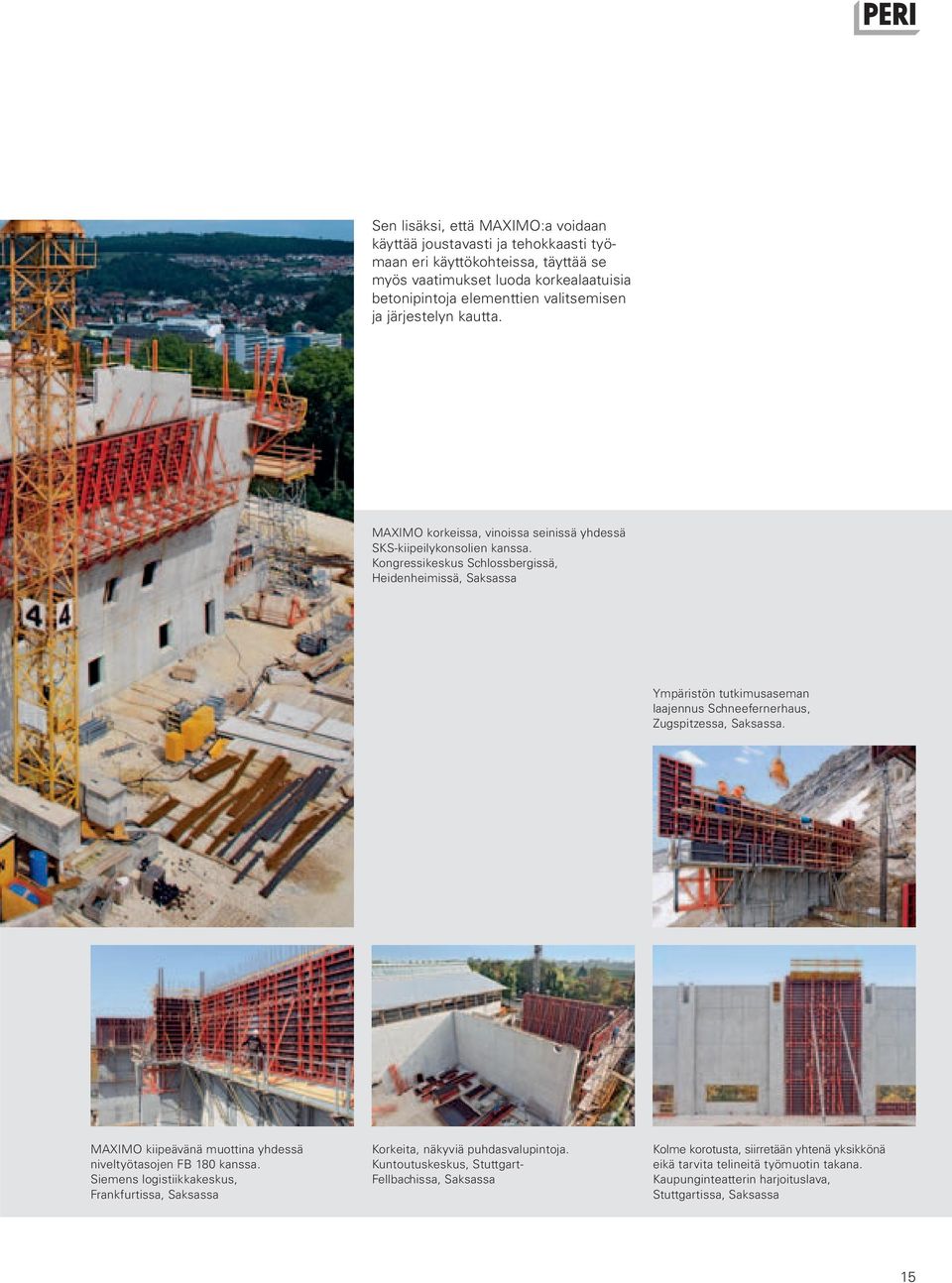

17 Sen lisäksi, että MAXIMO:a voidaan käyttää joustavasti ja tehokkaasti työmaan eri käyttökohteissa, täyttää se myös vaatimukset luoda korkealaatuisia betonipintoja elementtien valitsemisen ja järjestelyn kautta. MAXIMO korkeissa, vinoissa seinissä yhdessä SKS-kiipeilykonsolien kanssa. Kongressikeskus Schlossbergissä, Heidenheimissä, Saksassa Ympäristön tutkimusaseman laajennus Schneefernerhaus, Zugspitzessa, Saksassa. MAXIMO kiipeävänä muottina yhdessä niveltyötasojen FB 180 kanssa. Siemens logistiikkakeskus, Frankfurtissa, Saksassa Korkeita, näkyviä puhdasvalupintoja. Kuntoutuskeskus, Stuttgart- Fellbachissa, Saksassa Kolme korotusta, siirretään yhtenä yksikkönä eikä tarvita telineitä työmuotin takana. Kaupunginteatterin harjoituslava, Stuttgartissa, Saksassa 15

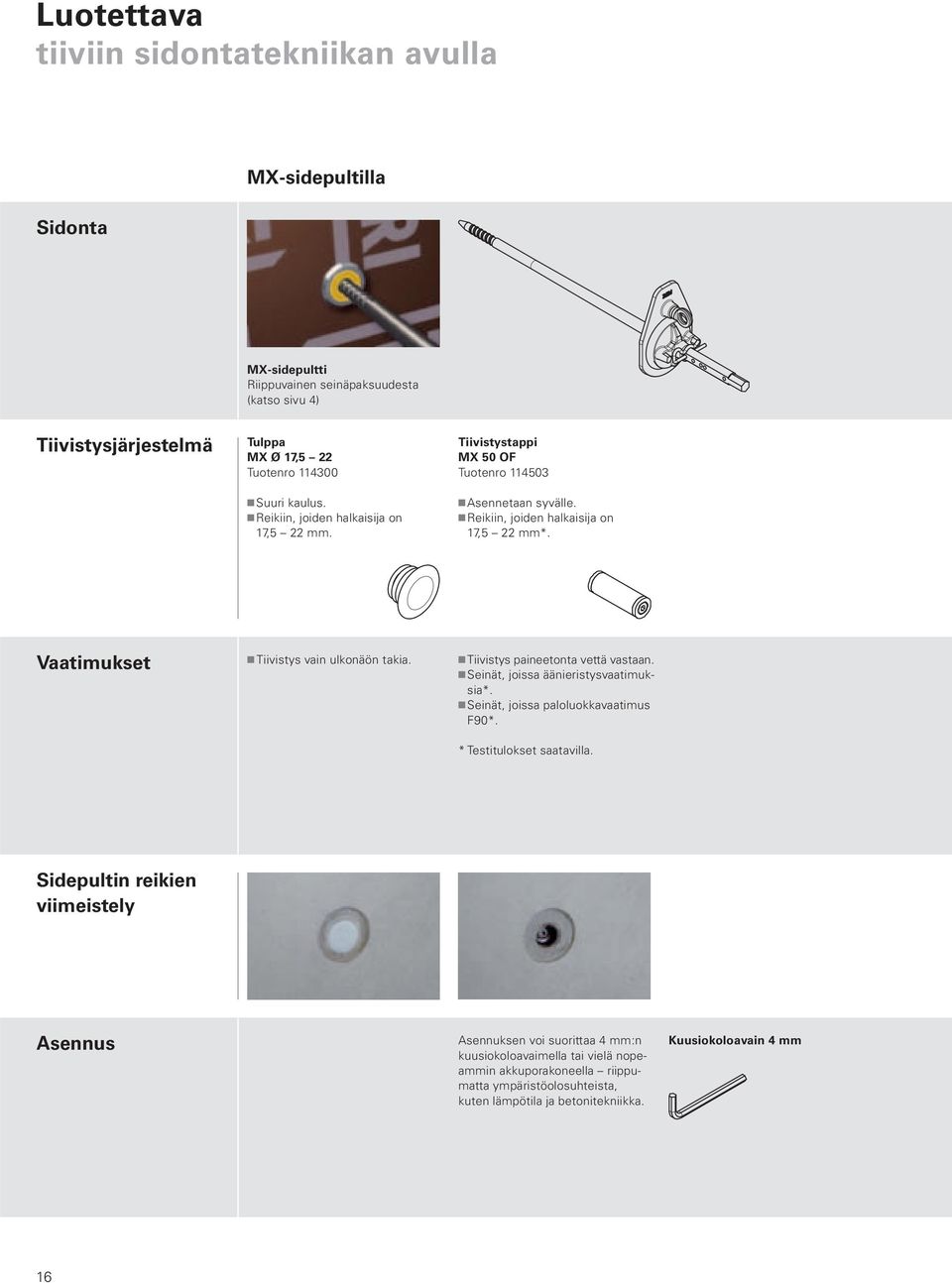

18 Luotettava tiiviin sidontatekniikan avulla Sidonta MX-sidepultilla MX-sidepultti Riippuvainen seinäpaksuudesta (katso sivu 4) Tiivistysjärjestelmä Tulppa MX Ø 17,5 22 Tuotenro Suuri kaulus. Reikiin, joiden halkaisija on 17,5 22 mm. Tiivistystappi MX 50 OF Tuotenro Asennetaan syvälle. Reikiin, joiden halkaisija on 17,5 22 mm*. Vaatimukset Tiivistys vain ulkonäön takia. Tiivistys paineetonta vettä vastaan. Seinät, joissa äänieristysvaatimuksia*. Seinät, joissa paloluokkavaatimus F90*. * Testitulokset saatavilla. Sidepultin reikien viimeistely Asennus Asennuksen voi suorittaa 4 mm:n kuusiokoloavaimella tai vielä nopeammin akkuporakoneella riippumatta ympäristöolosuhteista, kuten lämpötila ja betonitekniikka. Kuusiokoloavain 4 mm 16

19 Aufbau- und Verwendungsanleitung für die Regelausführung Ausgabe 12/2009 Tiivistystappi MX 50 MF Tuotenro Asennetaan tasan pinnan kanssa. Tiivistystappi MX 84 MF Tuotenro Asennetaan tasan pinnan kanssa. Tiivistys paineetonta vettä vastaan. Seinät, joissa äänieristysvaatimuksia*. Seinät, joissa paloluokkavaatimus F90*. * Testitulokset saatavilla. Tiivistys vedenpainetta vastaan DIN EN mukaan / rakenneosiin, joissa korkeat vesitiiveysvaatimukset*. Seinät, joissa äänieristysvaatimuksia*. Seinät, joissa paloluokkavaatimus F90*. * Testitulokset saatavilla. Asennuksen voi suorittaa kuusiokoloavaimella tai vielä nopeammin akkuporakoneella riippumatta ympäristöolosuhteista, kuten lämpötila ja betonitekniikka. Tappiavain MAXIMO Tuotenro Tiivistystappien kiinnittämiseen MAXIMO Rahmenschalung Noudatettava PERI:n asennusohjeita MAXIMO:sta! 17

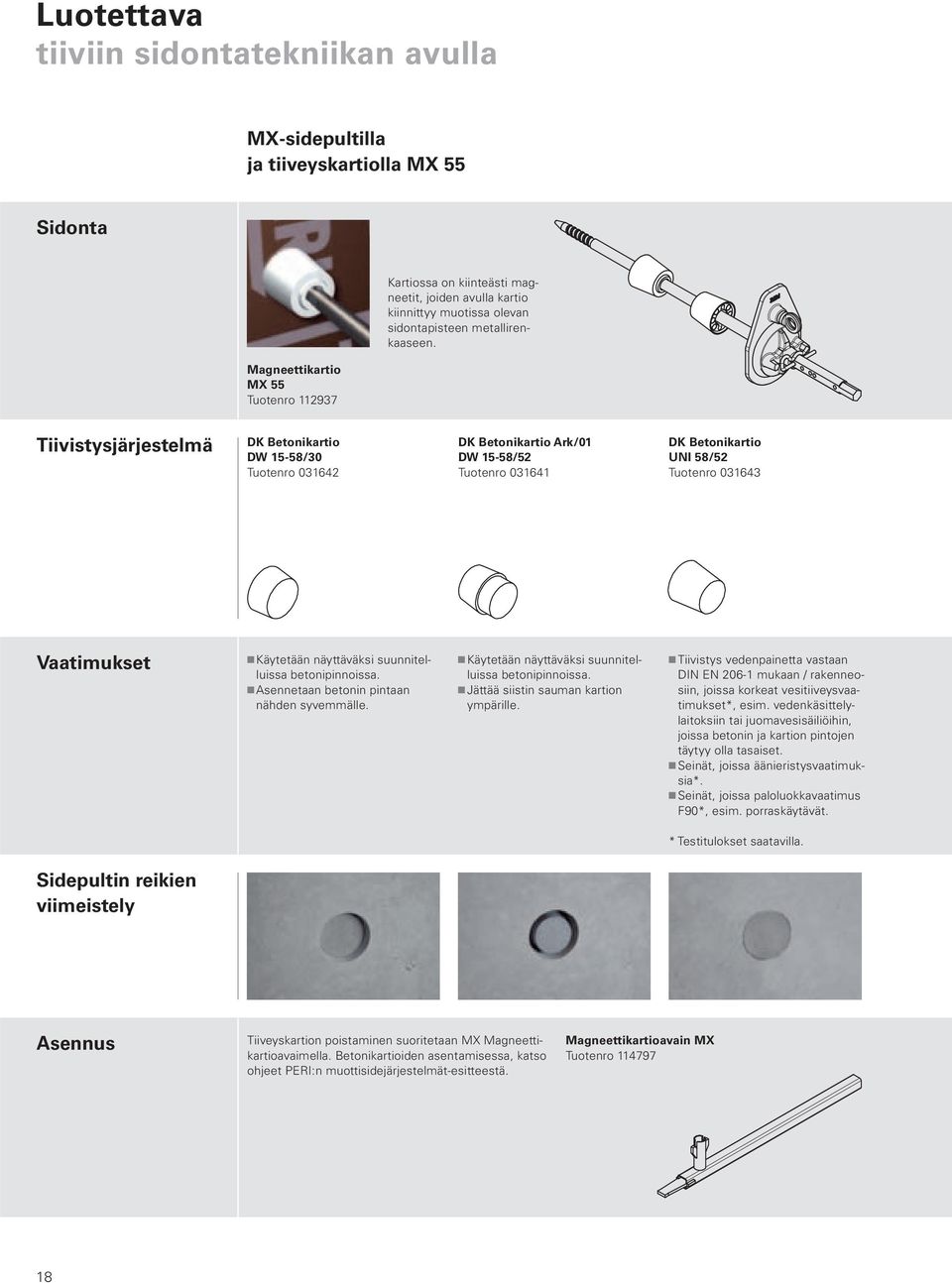

20 Luotettava tiiviin sidontatekniikan avulla MX-sidepultilla ja tiiveyskartiolla MX 55 Sidonta Magneettikartio MX 55 Tuotenro Kartiossa on kiinteästi magneetit, joiden avulla kartio kiinnittyy muotissa olevan sidontapisteen metallirenkaaseen. Tiivistysjärjestelmä DK Betonikartio DW 15-58/30 Tuotenro DK Betonikartio Ark/01 DW 15-58/52 Tuotenro DK Betonikartio UNI 58/52 Tuotenro Vaatimukset Käytetään näyttäväksi suunnitelluissa betonipinnoissa. Asennetaan betonin pintaan nähden syvemmälle. Käytetään näyttäväksi suunnitelluissa betonipinnoissa. Jättää siistin sauman kartion ympärille. Tiivistys vedenpainetta vastaan DIN EN mukaan / rakenneosiin, joissa korkeat vesitiiveysvaatimukset*, esim. vedenkäsittelylaitoksiin tai juomavesisäiliöihin, joissa betonin ja kartion pintojen täytyy olla tasaiset. Seinät, joissa äänieristysvaatimuksia*. Seinät, joissa paloluokkavaatimus F90*, esim. porraskäytävät. * Testitulokset saatavilla. Sidepultin reikien viimeistely Asennus Tiiveyskartion poistaminen suoritetaan MX Magneettikartioavaimella. Betonikartioiden asentamisessa, katso ohjeet PERI:n muottisidejärjestelmät-esitteestä. Magneettikartioavain MX Tuotenro

21 Sidepultilla DW 15 ja kartiolla MX DR 22 Sidepultilla DW 20 ja DK-tiiveyskartiolla DW 20/55 Kartio MX DR 22 Tuotenro Käytetään välikeputkien, karkeapintaisen DR 22:n tai betonisen välikeputkien FZR:n kanssa. Peittää muotissa olevan tiivistyksen. DK-tiiveyskartio DW 20/55 Tuotenro Käytetään välikeputken DR 28 ja DK-betonikartion UNI 58/52 kanssa. Tulppa DR 22 Tuotenro Tulppa FRZ 22 Tuotenro Vastaavasti DK-tiiveyskartioita voidaan käyttää DW 15:n kanssa. DK-betonikartio UNI 58/52 Tuotenro tai Tiivistys vain ulkonäön takia. Tiivistys vedenpainetta vastaan DIN EN mukaan / rakenneosiin, joissa korkeat vesitiiveysvaatimukset*. Seinät, joissa paloluokkavaatimus F90*, esim. porraskäytävät. * Testitulokset saatavilla. 19

22 Vakiokäyttö sisäkulmalla 50/20 Muottien kiinnitykset, T-nurkkaliitokset, seinäliitokset Muottielementtien kiinnitys Seinäliitokset BFD-kiinnikkeellä Tuotenro T-nurkkaliitokset Seinän paksuus cm Sisämuotti Sisäkulma MXI 50/20 3 x BFD-kiinnike 60 MXI 50/ MXI 50/ Ulkomuotti Elementti MX 60 2 x BFD-kiinnike Muotin sovittaminen eri seinäpaksuuksille tapahtuu MX-täyttöprofiilin tai puutavaran avulla. 3 x BFD-kiinnike MXI 50/20 MXI 50/20 MXI 50/ MXI 50/20 MXI 50/20 MXI 50/

23 Kulmat, seinälinjan muutokset Kulmat MXI 50/20 -sisäkulmalla Seinän paksuus cm Sisämuotti Sisäkulma MXI 50/20 3 x BFD-kiinnike Ulkomuotti Ulkokulma MXA 45 Elementti MX 30 4 x BFD-kiinnike MXA / 45 / 30 MXA / 45 / 30 MXA / 45 / / 45 / / 45 / / 45 / 30 MXI 50/20 MXI 50/20 MXI 50/ /25 30 Sisäkulman MXI 50/20 lyhyellä sivulla ei tarvita sidepulttia. Seinälinjan muutos 30 MXA MXI 50/20 MXI 50/20 MXI 50/20 MXI 50/ MXA cm Sisäkulma MXI 50/20 Elementti MX 45 Tukirauta MAR 170 Tukirauta MAR 85 puutavaraa työmaalta cm Sisäkulma MXI 50/20 Ulkokulma MXA 45 Elementti MX 30 Tukirauta MAR 170 yhdellä koukkusiteellä DW 15 ja siipimutterilla Tukirauta MAR 85 yhdellä koukkusiteellä DW 15 ja siipimutterilla puutavaraa työmaalta 21

24 Vakiokäyttö Päätystopparit Päätystopparit Perinteinen ratkaisu 3 x Tukirauta MAR 85-2, kun muotin korkeus on 2,70 m. TRIO-päätyelementti MT/MTF Jatkuvaan raudoitukseen vesitiivillä saumakumilla tai ilman. Ajansäästöä väh. 40 %. Ei vahinkoa muottipinnalle. Keskiosa MT, ilman liikuntasaumanauhaa Keskiosa MTF, liikuntasaumanauhalla 22

25 Täyttökaistat, vinot kulmat Täyttökaistat 10 cm:iin asti Täyttöprofiileilla MX tai puutavaralla ja BFD-kiinnikkeillä. 10 cm 36 cm Täytön tuella TPP ja muottilevyllä. TPP 270, tuotenro: TPP, tuotenro: Vinot kulmat 75 Ulkomuotti Saranakulma MX ulkopuoli Elementti MXM 60 Elementti MX 45 ja MX 30, kun kulma on 75 Sisämuotti Saranakulma MX sisäpuoli Elementti MX 45 Elementti MX 30, kun kulma on 75 Ulkop.: Sisäp.: 3 x BFD 2 x SRU x BFD Ulkop.: Sisäp.: 3 x BFD 2 x MAR 85 2 x BFD = muotin kehyksen vaakatuet 1 23

26 Ylätuki Keskitetty sidepultin sijainti tuo ratkaisevia etuja, kun muotitetaan perustuksia, reunamuureja ja palkkeja. Ylätukea käyttämällä yhdessä MAXIMO:n keskellä olevien sidepulttien kanssa, ei sidepultteja tarvita muotin alaosassa. Ylätuki MX Tuotenro Perustukset/Sokkelipalkit Kaivannossa ei tarvita paljon tilaa. Metalliset vesitiiveyskaistaleet ja saumanauhat eivät ole esteenä. Reunamuuri tai vastaavanlainen rakenne Palkki Tiheä raudoitus ei ole onglema. 25

27 ,000 Elementti MX 330 x 240 7,920 m². Pintana filmivaneri 18 mm ,000 Elementti MX 330 x 3,960 m². Pintana filmivaneri 18 mm ,000 Elementti MX 330 x 90 2,970 m². Pintana filmivaneri 18 mm

28 ,000 Elementti MX 330 x 60 1,980 m². Pintana filmivaneri 18 mm ,800 Elementti MX 330 x 45 1,485 m². Pintana filmivaneri 18 mm , Elementti MX 330 x 30 0,990 m². Pintana filmivaneri 18 mm

29 ,000 Elementti MX 330 x 270 8,910 m². Pintana filmivaneri 18 mm ,000 Monikäyttöelementti MXM 330 x 60 1,980 m². Pintana filmivaneri 18 mm. Vinoihin kulmiin, seinien liitoksiin yms. Toimitukseen sisältyy 33 kpl Tulppa MXM Ø kpl Tiiviste MXM Ø ,000 Sisäkulma MXI 330 x 50/20 2,310 m². Pintana filmivaneri 18 mm. 90 sisäkulmiin. Toimitukseen sisältyy 12 kpl Tulppa MXM Ø kpl Tiiviste MXM Ø 16 28

30 ,000 Sisäkulma MXI 330 x 60 3,960 m². Pintana filmivaneri 18 mm. 90 sisäkulmiin ,850 Kuilukulma MXE sisäkulmiin. Mahdollistaa kuilun sisäpuolen muotin noston kokonaisena. Tärkeä turvallisuusohje Nostopisteen kuormituskapasiteetti 2,0 t ,000 Ulkokulma MXA 330 x 45 2,970 m². Pintana filmivaneri 18 mm. 90 ulkokulmiin

31 ,000 Ulkokulma MXA 330 x 35 2,310 m². Pintana filmivaneri 18 mm. 90 ulkokulmiin , Saranakulma MXGI 330 1,980 m². Alumiinia. Pienin kulma 75. Sisäpuolen muotti ,100 Saranakulma MXGA 330 0,990m². Alumiinia. Pienin kulma 75. Ulkopuolen muotti

32 ,800 18,900 20,200 12,100 Sovituskaistat WDA MX 330 Sovituskaista WDA MX 330 x 4 Sovituskaista WDA MX 330 x 5 Sovituskaista WDA MX 330 x 6 Sovituskaista WDA MX 330 x 10, Alu Muottien sovittamiseen eri seinäpaksuuksille. B B ,790 Täyttöprofiili TPP 330, Alu Täytöissä 21 mm:n vanerin tukemiseen ,000 Elementti MX 270 x 240 6,480 m². Pintana filmivaneri 18 mm

33 ,000 Elementti MX 270 x 3,240 m². Pintana filmivaneri 18 mm ,000 Elementti MX 270 x 90 2,430 m². Pintana filmivaneri 18 mm ,000 Elementti MX 270 x 60 1,620 m². Pintana filmivaneri 18 mm

34 178 77, Elementti MX 270 x 45 1,215 m². Pintana filmivaneri 18 mm ,800 Elementti MX 270 x 30 0,810 m². Pintana filmivaneri 18 mm ,000 Monikäyttöelementti MXM 270 x 60 1,620 m². Pintana filmivaneri 18 mm. Vinoihin kulmiin, seinien liitoksiin yms. Toimitukseen sisältyy 22 kpl Tulppa MXM Ø kpl Tiiviste MXM Ø 16 33

35 ,000 Sisäkulma MXI 270 x 50/20 1,890 m². Pintana filmivaneri 18 mm. 90 sisäkulmiin. Toimitukseen sisältyy 8 kpl Tulppa MXM Ø 21 8 kpl Tiiviste MXM Ø ,000 Sisäkulma MXI 270 x 60 3,240 m². Pintana filmivaneri 18 mm. 90 sisäkulmiin ,010 Kuilukulma MXE sisäkulmiin. Mahdollistaa kuilun sisäpuolen muotin noston kokonaisena. Tärkeä turvallisuusohje Nostopisteen kuormituskapasiteetti 2,0 t. 34

36 ,000 Ulkokulma MXA 270 x 90 4,860 m². Pintana filmivaneri 18 mm. 90 ulkokulmiin. Toimitukseen sisältyy 24 kpl Tulppa MXM Ø kpl Tiiviste MXM Ø ,000 Ulkokulma MXA 270 x 45 2,430 m². Pintana filmivaneri 18 mm. 90 ulkokulmiin ,000 Ulkokulma MXA 270 x 35 1,890 m². Pintana filmivaneri 18 mm. 90 ulkokulmiin

37 ,400 Saranakulma MXGI 270 1,620 m². Alumiinia. Pienin kulma 75. Sisäpuolen muotti ,800 Saranakulma MXGA 270 0,810 m². Alumiinia. Pienin kulma 75. Ulkopuolen muotti ,700 15,700 16,800 10,000 Sovituskaistat WDA MX 270 Sovituskaista WDA MX 270 x 4 Sovituskaista WDA MX 270 x 5 Sovituskaista WDA MX 270 x 6 Sovituskaista WDA MX 270 x 10, Alu Muottien sovittamiseen eri seinäpaksuuksille. B B

38 ,050 Täyttöprofiili TPP 270, Alu Täytöissä 21 mm:n vanerin tukemiseen ,000 Elementti MX x 240 2,880 m². Pintana filmivaneri 18 mm ,700 Elementti MX x 1,440 m². Pintana filmivaneri 18 mm

39 ,700 Elementti MX x 90 1,080 m². Pintana filmivaneri 18 mm ,200 Elementti MX x 60 0,720 m². Pintana filmivaneri 18 mm ,100 Elementti MX x 45 0,540 m². Pintana filmivaneri 18 mm ,400 Elementti MX x 30 0,360 m². Pintana filmivaneri 18 mm

40 ,400 Monikäyttöelementti MXM x 60 0,720 m². Pintana filmivaneri 18 mm. Vinoihin kulmiin, seinien liitoksiin yms. Toimitukseen sisältyy 11 kpl Tulppa MXM Ø kpl Tiiviste MXM Ø ,500 Sisäkulma MXI x 50/20 0,840 m². Pintana filmivaneri 18 mm. 90 sisäkulmiin. Toimitukseen sisältyy 4 kpl Tulppa MXM Ø 21 4 kpl Tiiviste MXM Ø ,500 Sisäkulma MXI x 60 1,440 m². Pintana filmivaneri 18 mm. 90 sisäkulmiin ,000 Kuilukulma MXE 90 sisäkulmiin. Mahdollistaa kuilun sisäpuolen muotin noston kokonaisena. Tärkeä turvallisuusohje Nostopisteen kuormituskapasiteetti 2,0 t. 39

41 ,000 Ulkokulma MXA x 90 2,160 m². Pintana filmivaneri 18 mm. 90 ulkokulmiin. Toimitukseen sisältyy 12 kpl Tulppa MXM Ø kpl Tiiviste MXM Ø ,300 Ulkokulma MXA x 45 1,080 m². Pintana filmivaneri 18 mm. 90 ulkokulmiin ,200 Ulkokulma MXA x 35 0,840 m². Pintana filmivaneri 18 mm. 90 ulkokulmiin ,200 Saranakulma MXGI 0,720 m². Alumiinia. Pienin kulma 75. Sisäpuolen muotti

42 ,000 Saranakulma MXGA 0,360 m². Alumiinia. Pienin kulma 75. Ulkopuolen muotti ,430 6,990 7,480 4,510 Sovituskaistat WDA MX Sovituskaista WDA MX x 4 Sovituskaista WDA MX x 5 Sovituskaista WDA MX x 6 Sovituskaista WDA MX x 10, Alu Muottien sovittamiseen eri seinäpaksuuksille. B B , Täyttöprofiili TPP, Alu Täytöissä 21 mm:n vanerin tukemiseen ,000 Elementti MX 90 x 240 2,160 m². Pintana filmivaneri 18 mm

43 ,900 Elementti MX 90 x 90 0,810 m². Pintana filmivaneri 18 mm , Elementti MX 90 x 60 0,540 m². Pintana filmivaneri 18 mm ,200 Elementti MX 90 x 45 0,405 m². Pintana filmivaneri 18 mm ,000 Elementti MX 90 x 30 0,270 m². Pintana filmivaneri 18 mm

44 , Sisäkulma MXI 90 x 50/20 0,630 m². Pintana filmivaneri 18 mm. 90 sisäkulmiin. Toimitukseen sisältyy 4 kpl Tulppa MXM Ø 21 4 kpl Tiiviste MXM Ø ,100 Sisäkulma MXI 90 x 60 1,080 m². Pintana filmivaneri 18 mm. 90 sisäkulmiin ,000 Ulkokulma MXA 90 x 90 1,620 m². Pintana filmivaneri 18 mm. 90 ulkokulmiin. Toimitukseen sisältyy 12 kpl Tulppa MXM Ø kpl Tiiviste MXM Ø ,100 Elementti MX 60 x 240 1,440 m². Pintana filmivaneri 18 mm ,400 Elementti MX 60 x 60 0,360 m². Pintana filmivaneri 18 mm

45 ,900 Elementti MX 60 x 45 0,270 m². Pintana filmivaneri 18 mm ,200 Elementti MX 60 x 30 0,180 m². Pintana filmivaneri 18 mm ,400 Sisäkulma MXI 60 x 50/20 0,420 m². Pintana filmivaneri 18 mm. 90 sisäkulmiin. Toimitukseen sisältyy 4 kpl Tulppa MXM Ø 21 4 kpl Tiiviste MXM Ø ,400 Sisäkulma MXI 60 x 60 0,720 m². Pintana filmivaneri 18 mm. 90 sisäkulmiin ,700 Ulkokulma MXA 60 x 90 1,080 m². Pintana filmivaneri 18 mm. 90 ulkokulmiin. Toimitukseen sisältyy 12 kpl Tulppa MXM Ø kpl Tiiviste MXM Ø 16 44

46 ,200 Ulkokulma MXA 60 x 45 0,540 m². Pintana filmivaneri 18 mm. 90 ulkokulmiin ,900 Ulkokulma MXA 60 x 35 0,420 m². Pintana filmivaneri 18 mm. 90 ulkokulmiin ,900 Elementti MX 30 x 240 0,720 m². Pintana filmivaneri 18 mm ,960 MX-sidepultti Seinäpaksuuksiin cm. Huomioitava Jotta muotin purkaminen on helpompaa, öljyä sidepultti ennen jokaista käyttökertaa. Tekniset tiedot Sallittu vetolujuus 90 kn ,090 MX-sidepultti Seinäpaksuuksiin cm. Huomioitava Jotta muotin purkaminen on helpompaa, öljyä sidepultti ennen jokaista käyttökertaa. Tekniset tiedot Sallittu vetolujuus 90 kn

47 ,350 MX-sidepultti Seinäpaksuuksiin cm. Huomioitava Jotta muotin purkaminen on helpompaa, öljyä sidepultti ennen jokaista käyttökertaa. Tekniset tiedot Sallittu vetolujuus 90 kn ,560 MX-siipimutteri Siipimutteri MX-sidepultille. Tekniset tiedot Sallittu vetolujuus 90 kn ,900 MX-sidepulttiavain-2 MX-sidepulttien kiinnittämiseen ja irrottamiseen ,004 Tulppa MXM Ø 21 MAXIMO:n monikäyttöelementeille MXM, Sisäkulmille 50/20, Ulkokulmille 90 sekä vakioelementeille vastenvaluseinissä ,002 Tulppa MX Ø 17,5-22 Peittää MX-sidepultin reiät betonissa. Ø

48 ,350 BFD-kiinnike, sink. Käytetään MAXIMO-, TRIO- ja RUNDFLEXelementtien liittämiseen. Täytön maksimileveys 10 cm. Tekniset tiedot Sallittu vetolujuus 20,0 kn ,800 Tukirauta MAR 85-2 Täyttökaistoihin, muottien jatkoksiin, päätystoppareihin ja erikoiskäyttöön MAXIMO-järjestelmässä. Kiinnityskoukut ovat mukana. Tekniset tiedot Sallittu taivutusmomentti 3,9 knm ,000 Tukirauta MAR Täyttökaistoihin, muottien jatkoksiin, päätystoppareihin ja erikoiskäyttöön MAXIMO-järjestelmässä. Kiinnityskoukut ovat mukana. Tekniset tiedot Sallittu taivutusmomentti 3,9 knm ,520 Jäykiste 85 Kuten Tukirauta TAR 85, mutta ilman kiinnityskoukkuja. Tekniset tiedot Sallittu taivutusmomentti 4,4 knm ,375 Koukkusiteen pää DW 15, sink. Lisätarvikkeiden kiinnittämiseen MAXIMO- ja TRIO-elementteihin. Kierre DW 15. Tekniset tiedot Sallittu vetolujuus 20,0 kn Ø

49 ,769 Koukkuside DW 15 l = 400, sink. Lisätarvikkeiden kiinnittämiseen MAXIMOja TRIO-elementteihin. Kierre DW 15. Tekniset tiedot Sallittu vetolujuus 20,0 kn DW ,140 Topparin sidepultti TS, sink. Kuormien siirtämiseen päätystopparilta MAXIMOja TRIO-elementeille. Kierre DW 15. Tekniset tiedot Sallittu vetolujuus 20,0 kn. DW ,000 Koukkuside MX DW20 Seinälinjan muutosten muotittamiseen MAXIMO:lla yhdessä Monikäyttöelementin MXM kanssa ,310 Tukijalan liitin TRIO, sink. Vino- ja vaakatukien kiinnittämiseen MAXIMOja TRIO-elementteihin. Käy sekä vaaka- että pystyprofiiliin. Toimitukseen sisältyy 1 kpl Liitintappi Ø 16 x 42, sink. 1 kpl Jousisokka 4/1, sink

50 ,430 Ylätuki MX Käytetään perustuksissa max. 1,20 m korkeisiin muotteihin sekä MAXIMO 330:n ylimmän sidepultin korvaajana. Toimitukseen sisältyy 1 kpl kpl Jousisokka 4/1, sink. Huomioitava Säätö 0,5 cm:n pykälissä välillä cm ja 1 cm:n pykälissä välillä cm. Tekniset tiedot Sallittu veto- ja puristuslujuus 9 kn. Ø13, ,520 Purkusauva TRIO 1180 Ø ,000 Nostovaijeri Kombi MX MAXIMO- ja TRIO-muottipinojen nostoon. Käytetään yhdessä MAXIMO-nostotarraimen 1,5 t ja MAXIMO-kuljetustukien kanssa. Tärkeä turvallisuusohje Huomioi käyttöohjeet! ,000 Nostovaijeri MX MAXIMO- ja TRIO-muottipinojen nostoon. Tärkeä turvallisuusohje Huomioi käyttöohjeet!. 49
