1 ESITTELYTILAISUUS

2 Tilaisuuden tavoitteet / Kohti Allianssia Esittäytyminen / tutustuminen tilaajiin ja tarjoajiin Projektitilanteen tarkemmat tiedot / rohkaisu uusien ajatusten esittämiseen Lähtötietojen tarkentaminen kehitystyöpajoja ja tehtäviä varten Avaus (Ismo) Savilahden odotukset (Antti) Neuvotteluprosessi (Eero) Case tehtävän esittely (Jukka) Kustannuskritiikki (Pete) Sopimukset (Eero) Kaupallinen malli (Eero) Hyvä tarjous ja menestyminen neuvotteluissa (Eero) Kysymyksiä Päättäminen

3 CASE-TEHTÄVÄ

4 SUUNNITTELUTILANNE NYT. Asemakaavat: Yliopistonrannan asemakaava- ja asemakaavan muutos (luonnos nähtävillä ) Vanhan Varikon itäosan asemakaava (käynnissä) Rakentamisen valmistelu: Viinaniemen esirakentamisalue (lupanähtävillä) 110 KV ilmajohtojen siirto (esisopimus tehty) Rakennusvaiheen logistiikka Savilahdessa (käynnissä) Hankkeet: Savilahden kalliotilat- liikunta- ja tapahtumakeskus (hankesuunnitelma valmis) Kaupunkipyörä järjestelmä (päätös tehty) - Savilahden ICT-ratkaisujen hallintamalli (Käynnissä) - Lämmitys- ja jäähdytysverkostot tulevaisuuden Savilahdessa (Tarjouspyyntö valmisteilla) - Valon kaava Savilahden taide-, kulttuuri ja muotoiluohjelma (Tarjouspyyntöä suunnitellaan) - Opaste ja ohjausratkaisut (Tarjouspyyntöä suunnitellaan) >>>> SUUNNITTELU ETENEE >>>>>

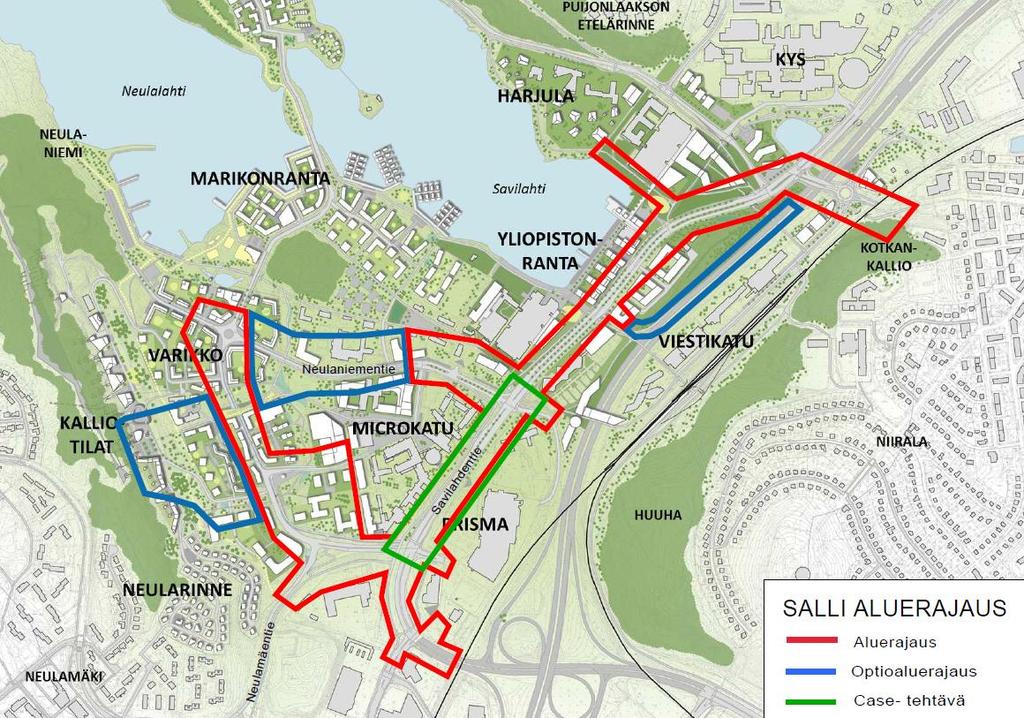

5 3D KAUPUNKIMALLI HANKE KÄYNNISTYNYT SAVILAHTI ON PILOTTIALUE SALLI:n suunnittelu ja toteutus on osa kaupunkimallia Tarjouspyyntöä tarkennetaan seuraavasti Hankkeen toteutuksessa (sisältäen kaikki suunnittelun ja rakentamisen toiminnot ja prosessit) noudatetaan tietomallipohjaista toimintatapaa. Suunnittelun ja rakentamisen aikaiset tiedot tuotetaan, hallitaan ja dokumentoidaan alan yleisten ohjeiden ja vaatimusten mukaan (pääosin YIV (infrapuoli) YTV (talopuoli) ja tilaajan ohjeiden mukaisesti. Hankkeen lopputuotteena muodostetaan digitaalinen luovutusaineisto (hakemistorakenne, aineistoluettelo, aineistoselostus), joka sisältää kaiken oleellisen hankkeessa tuotetun ja hallitun tiedon. Digitaalinen luovutusaineiston toimii tulevaisuudessa rakennetun ympäristön ja omaisuuden hallinnan lähtötietoina.

6

7

8 Lähtökohtia mm: edistetään jalankulku-, pyöräily- ja joukkoliikennettä (eritasoratkaisut + bussikaistat?) vähintään yksi joukkoliikenteen vaihtopysäkkialue Risteysalueilla käytetään lähtökohtaisesti liikennevaloohjattuja liittymiä Ratkaisussa tulee huomioida tuleva ympäröivä maankäyttö, eri liikkumismuotojen tarpeet ja nykyiset verkostot. Erikoiskuljetus (7x7x40m) ja hälytysajoneuvot Nykytilanne (ilmakuva2012?)

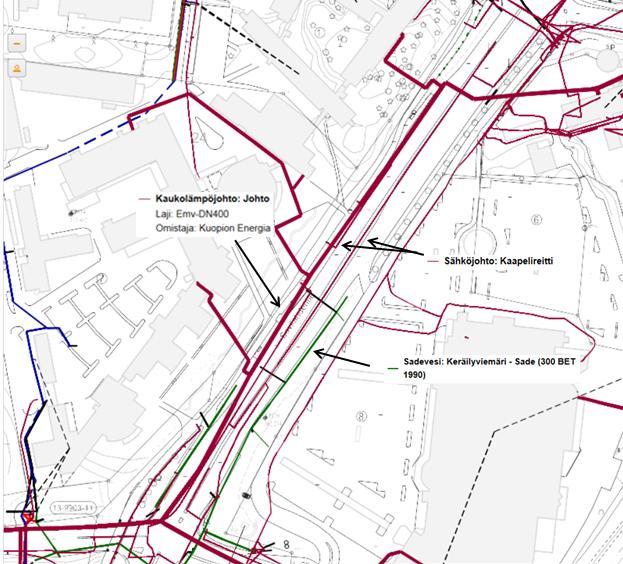

9 Lähtökohtia mm: Infraverkostot nyk: Kaukolämpö Datakaapelit (kaukolämpöverkoston vieressä) Sähköverkot Hulevesi Lisätarpeet: Data ja sähkö

10 Joukkoliikenteen nykytilanne mm:

11 Tavoitteet mm: Kävelyn ja pyöräilyn osalta houkutteleva, turvallinen ja toiminnallisesti järkevä Joukkoliikenteen vaihtopysäkkialueilla bussin vaihto on nopeaa, helppoa ja turvallista, osa matkaketjua Paikan hengen mukainen, hallittu ja suunnitelmallinen kaupunkikuva Kolme vaihtoehtoista alustavaa yleissuunnitelmaa

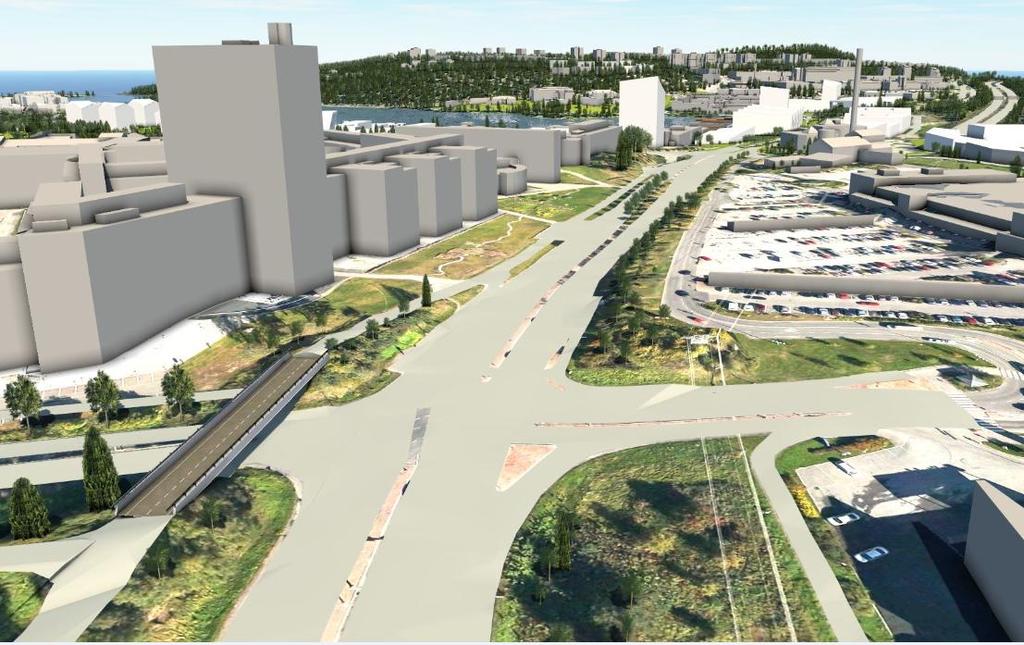

12 RATKAISUSSA ( 4 x A4 ja A3) työnaikaiset järjestelyt toteutuksen vaiheet yleisaikataulu, huomioituna infraverkostojen siirrot kustannukset huomioiden elinkaarikustannukset. Asemapiirustus (lähtökohtien ja reunaehtojen täyttyminenj) Havainnekuva (suunnittelutehtävän tavoitteiden toteutuminen) Arviointi

13 CASE-tehtävän lähtötiedot Laserpistepilviaineisto Pohjakartta dwg Verkostokartat dwg Nykytilanne malli (rakennukset) Pohjatutkimukset Ilmakuvakartat Liite 3 suunnitelma aineisto dwg:nä kokonaisuudessaan Toimivuustarkastelut Joukkoliikenteen lähtötiedot linkki (nousijamäärät) Lähtöaineisto ladattavissa pilvipalvelusta, linkki toimitetaan sähköpostilla

14 KUSTANNUSKRITIIKKI

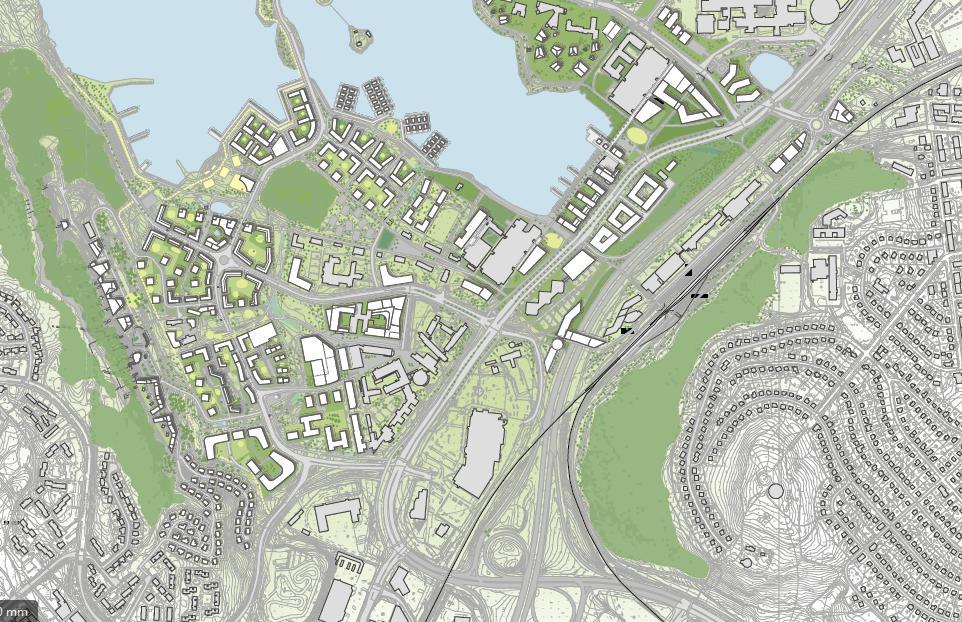

15 KUSTANNUSKRITIKKIALUEITA KESKEISIMMÄT RAKENNUSALUEET (SINISET RAJAUKSET ) Case- alue ulkopuolella Mitä riskejä? Mitä mahdollisuuksia? Kustannusarvion suuruusluokka arviointi? Lisäkirje ( n:0 3) kustannuskritiikistä toimitetaan viikolla 49 (tavoite 4.12)

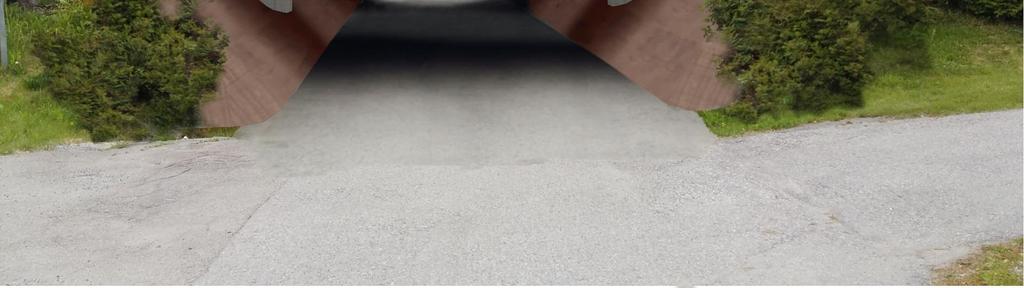

16 TAITORAKENTEITA SAVISAARESSA NYK. AKK TARKENNETAAN LISÄKIRJEESSÄ AUKKOMITTOJA YMS. KUSTANNUSKRITIIKKIIN NYK. AKK =uusia/nyk alikulkukäytäviä =uusia siltarakenteita? UUSI AKK?
