Digitaalisen valokuvakehyksen käyttöohje Spectra Electronics DF800W

Transkriptio

1 Digitaalisen valokuvakehyksen käyttöohje Spectra Electronics DF800W Ennen digitaalisen valokuvakehyksen käyttöä...2 Johdanto...2 Tuoteseloste...3 Kaukosäätimen näppäinseloste...3 Digitaalisen valokuvakehyksen kiinnitys seinään...4 Käyttöohje...4 Kappale 1 Laitteen ominaisuudet...5 Kappale 2 Käytöstä...5 Kappale 3 Nauti kuvista, musiikista ja videosta...7 Kuvatila...7 Musiikkitila...7 Videotila...8 Kappale 4 Kalenteri, tiedostokansiot ja asennus-toiminto...8 Kalenteritila...8 Tiedostokansiot...9 Tiedoston kopiointi...9 Tiedoston poistaminen...9 Asennustoiminto...10 Kappale 5 Wireless Connection (Wi-Fi Model Only)...11 Yhteyden otto uudelleen langattomaan tukiasemaan...13 Poista latausasetukset langattomaan yhteyteen...13 Lisää latausasetukset langattomaan yhteyteen

2 Ennen digitaalisen valokuvakehyksen käyttöä Huomio: Laita virtakytkin ON-asentoon ennen käyttöä. Johdanto Onneksi olkoon tämän digitaalisen valokuvakehyksen hankinnasta. Ole hyvä ja lue tämä käyttöohje kokonaan ennen käyttöä. Säilytä ohjekirja myöhempää tarvetta varten. Ohjekirjassa selostetaan, kuinka hyödyntää laitteen monia hyödyllisiä toimintoja. Tämä digitaalinen valokuvakehys mahdollistaa digitaalisten kuvien katselun suoraan kameran muistikortilta, sekä USB-muistitikulta. Valokuvakehys voi näyttää valokuvia diaesityksenä useiden hienojen kuvanvaihtoefektien kanssa, sekä tietenkin yksittäisiä kuvia. Laite on yhteensopiva seuraavien suosittujen muistikorttityyppien kanssa: SD, xd Picture Card, MultiMediaCard, SmartMedia, CompactFlash, Microdrive, Memory Stick ja Memory Stick PRO. Pakkauksen sisältö Tarkista, että kaikki seuraavat tuotteet ovat pakkauksessa. Digitaalinen valokuvakehys Mini USB -kaapeli Verkkovirtaadapteri Käyttöohje 2 Kaukosäädin Ohjelmisto CD (AinoastaanWi-Fi mallissa)

3 Tuoteseloste Laite edestä Laite takaa Seloste 0 Kaukosäädinsensori 6 Diashow 12 Virtanäppäin 1 Takaisin 7 Asennus 13 Kuulokeliitäntä 2 Ylös-näppäin 8 Äänenvoimakkuus 14 Mini USB -liitäntä (Tietokoneeseen) 3 Toisto/Enter 9 Muistikorttipaikka (4-in-1) 15 USB-muistikorttiliitäntä 4 Alas-näppäin 10 CF korttipaikka 16 Virta-adapteriliitäntä 5 Kuvan kierto/valitse 11 Virtakytkin on/off Kaukosäätimen näppäinseloste Näppäin Valikko Toiminto Näppäin Toiminto Picture Information Valitse tiedosto Takaisin Valitse tiedosto Poistu valikosta kopioitavaksi/poistettavaksi Vasen Oikea Vaihda valintaa vasemmalle tai näytä Vaihda valintaa oikealle tai näytä seuraava 3

4 edellinen kuva. kuva. Ylös Alas Vaihda valintaa ylös. Vaihda valintaa alas. Toista/Tauko Keskeytä Edellinen kappale/tiedosto tilassa) Pikakelaus taakse (video- Seuraava kappale/tiedosto (video-tilassa) Pikakelaus eteen Kalenteri/Aika Zoom sisään/ulos Näytä kalenteri ja kello. Asennus Virta on/off Diashow mp3-musiikilla Ääntä kovemmalle Enter Ääntä hiljemmalle Kuvan kierto Ääni pois Digitaalisen valokuvakehyksen kiinnitys seinään 7,5 mm kiinnitysreikä valokuvakehyksen takana on tarkoitettu valokuvakehyksen kiinnittämiseen seinään. Ennen kuin laite on kiinni seinässä, pidä huoli, että kiinnitysruuvi on hyvin kiinni, ettei laite putoa. Huomio: Suosittelemme kokoa 6 olevaa ruuvia seinään kiinnittämiseen. Käyttöohje Säästä käyttöohje tulevaa tarvetta varten. Älä altista laitetta pölylle tai kosteudelle.. Aseta laite vakaalle alustalle ennen käyttöä. Älä tuki ilmanvaihtoreikiä, jottei laite ylikuumene. Älä poista tai laita muistikorttia laitteeseen, sen ollessa käytössä. Laitteen näyttö voi naarmuuntua terävistä esineistä. 4

5 Kappale 1 Laitteen ominaisuudet Näyttää digitaalisia kuvia (JPEG &BMP & Motion JPEG) ilman tietokonetta. Kuvat, mp3-musiikkitiedostot ja tuetut videotiedostot toimivat yksinkertaisesti laittamalla yhteensopiva muistikortti laitteeseen.(muistikorttia ei tuotteessa mukana) Tuetut muistikorttityypit ovat Secure Digital Card (SD), MultiMedia Card (MMC), Memory Stick, Memory Stick Pro, xd-picture Card, SDHC Card ja Compact Flash (CF). Tukee USBmuistikortteja. Soittaa mp3-tiedostoja sisäänrakennetuilla kaiuttimilla. Näyttää MPEG-I/MPEG-4 SP ja H.264 videotiedostoja. Sisäänrakennettu flash-muisti. Automaattinen on/off -ajastin Automaattinen diashow useilla hienoilla kuvanvaihtoefekteillä, sekä näyttöajan säädöllä. Lataa mm. kuvia, säätietoja, tieliikennetietoja Internetistä (vain Wi-Fi -mallissa). Voit jakaa kuvia helposti Bluetooth-matkapuhelinten, tietokoneiden ja digitaalisen valokuvakehyksen välillä sisäänrakennetun Bluetooth-yhteyden avulla (vain Bluetoothmallissa). Kappale 2 Käytöstä 1. Laita valokuvakehys tasaiselle alustalle. Liitä verkkovirta-adapteri laitteeseen, sekä pistorasiaan.. 2. Paina valokuvakehyksen takana olevaa virtanäppäintä. 3. Odota pari sekuntia. Seuraavanlainen kuva tulee näyttöön. Multimedia-mallin aloitussivu Bluetooth-mallin aloitussivu 5 Wi-Fi -mallin aloitussivu

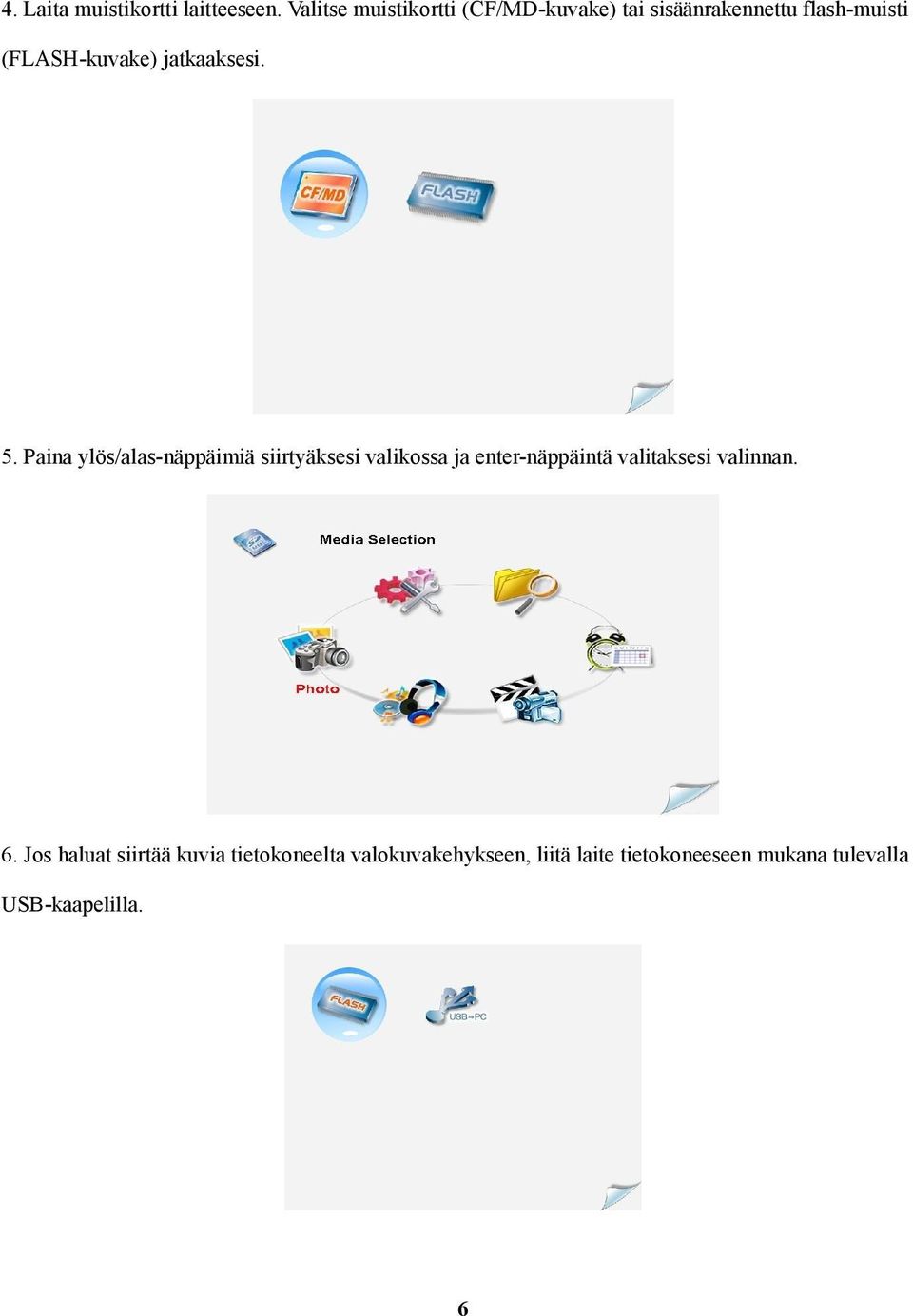

6 4. Laita muistikortti laitteeseen. Valitse muistikortti (CF/MD-kuvake) tai sisäänrakennettu flash-muisti (FLASH-kuvake) jatkaaksesi. 5. Paina ylös/alas-näppäimiä siirtyäksesi valikossa ja enter-näppäintä valitaksesi valinnan. 6. Jos haluat siirtää kuvia tietokoneelta valokuvakehykseen, liitä laite tietokoneeseen mukana tulevalla USB-kaapelilla. 6

7 Valitse kuvake ja paina enter-näppäintä yhdistääksesi laite tietokoneeseen. Digitaalinen kuvakehys on nyt liitetty tietokoneeseen muistikortinlukijana Voit siis lukea ja tallentaa tietoja tietokoneella valokuvakehyksen sisäänrakennettuun muistiin, sekä siihen liitettyihin muistikortteihin. Kappale 3 Nauti kuvista, musiikista ja videosta Kuvatila Laita muistikortti valokuvakehykseen tai siirrä kuvia tietokoneen avulla laitteeseen. Paina virtanäppäintä käynnistääksesi valokuvakehyksen. Valitse sisäänrakennettu muisti Paina diashow-näppäintä kaukosäätimestä katsoaksesi diashowta. Valitse tai muistikortti valintasivulta.. yksittäisen kuvan katsomiseksi medianvalintasivulta. Vaihda kuvaa käyttäen joko laitteessa olevia nuolinäppäimiä tai kaukosäätimen näppäimiä. Valitse Enter kuvan näyttämiseksi. Paina takaisin-näppäintä (ESC) kaukosäätimestä siirtyäksesi pikkukuvanäkymään. Musiikkitila Valitse musiikki-ikoni medianvalintasivulla ja paina enter valitaksesi musiikkitilan. Käytä ylös/alas-näppäimiä valitaksesi soitettavan musiikkitiedoston ja paina enter soittaaksesi musiikkia. Poistu valikosta takaisin-näppäimellä (ESC). 7

8 Videotila Valitse video-kuvake medianvalintasivulla. Paina enter-näppäintä valitaksesi videotilan. Käytä ylös/alas-näppäimiä valitaksesi videotiedoston ja enter aloittaaksesi videon katselun. Poistu valikosta takaisin-näppäimellä (ESC). Kappale 4 Kalenteri, tiedostokansiot ja asennus-toiminto Kalenteritila Valitse kalenteri/aika-kuvake medianvalintasivulla. Paina enter näyttääksesi 8

9 päivämäärän ja ajan. Kuva kalenterissa vaihtuu joka 30s sekunti. Tiedostokansiot Valitse kansiot medianvalintasivulla ja paina Enter avataksesi tiedostokansiot. Tiedostokansio-näkymässä voit selata valitun tallennusmedian tiedostoja. Valittua kuvatiedostoa (JPEG ja BMP) voi esikatsella painamalla enter. Poistu valikosta takaisin-näppäimellä (ESC). Tiedoston kopiointi Valitse tiedosto tiedostokansio-näkymässä ylös- ja alas-näppäimillä. Paina valitse tiedosto -näppäintä kaukosäätimessä tai kierrä kuvaa näppäintä valokuvakeyksestä valitaksesi tiedoston. Paina valitse tiedosto tai kierrä kuvaa -näppäintä peruaksesi valinnan. Toista edelliset kohdat valitaksesi useita tiedostoja, ennen kuin haluat kopioida. Paina asennus-näppäintä (Setup) avataksesi valikon. Valitse kopioi tai poista tiedosto (Copy/Delete File). Paina enter-näppäintä jatkaaksesi. Valitse kopioi (Copy). Valitse kohde (esim. = Flash, = SDMMC). Paina enter jatkaaksesi. Valitse Yes ja paina enter-näppäintä kopioidaksesi tiedostot. Suurien tiedostojen kopiointi voi kestää kauan. Tiedoston poistaminen Valitse tiedosto tiedostokansio-näkymässä ylös- ja alas-näppäimillä. Paina valitse tiedosto -näppäintä kaukosäätimessä tai kierrä kuvaa näppäintä valokuvakeyksestä valitaksesi tiedoston. Paina valitse tiedosto tai kierrä kuvaa -näppäintä peruaksesi valinnan. Toista edelliset kohdat valitaksesi useita tiedostoja, ennen kuin haluat poistaa ne. 9

10 Paina asennus-näppäintä (Setup) avataksesi valikon. Valitse kopioi tai poista tiedosto (Copy/Delete File). Valitse poista (Delete). Valitse Yes ja paina enter-näppäintä poistaaksesi valitut tiedostot. Asennustoiminto Valitse setup-kuvake medianvalintaruudulla. Valitse ylös/alas-näppäimillä ja paina enter. Poistu valikosta takaisin-näppäimellä (ESC). System Setup Language: Valitse eri käyttökieli. Default Setting: Valitse yes palauttaaksesi oletusasetukset. System Status: Näyttää firmwaren version, sisäänrakennetun muistin tietoja ja akun jäljelläolevan virran. Home Page: Valitse käynnistyssivu. Brightness/Contrast: Aseta näytön kirkkaus ja kontrasti. Slideshow Setup Repeat Mode: Valitse On asettaaksesi diashown toistotoiminto päälle. Interval Time: Aseta diashown kuvanvaihtoaika. Transition Effect: Valitse diashown kuvanvaihtoefekti. Background Audio: Valitse On asettaaksesi diashowlle taustamusiikki päälle. A/V Setup Audio Repeat Mode: Aseta musiikin uudelleentoisto päälle. Video Repeat Mode: Aseta videon uudelleentoisto päälle. Video Time Display Mode: Valitse On näyttääksesi videon pituus ja kesto toiston aikana. Calendar/Time/ Alarm Setup Calendar/Time: Aseta laitteen päivämäärä ja aika. Valitse päivämäärä ja aika nuolinäppäimillä ja tallenna enter-näppäimellä. Poistu ESCnäppäimellä. Alarm Setup Mode: Valitse On käyttääksesi herätystoimintoa. Alarm: Aseta herätysaika nuolinäppäimillä. Tallenna enter-näppäimellä ja 10

11 poistu ESC-näppäimellä. Auto Power Setup Auto Power Mode: Valitse On asettaaksesi automaattisen laitteen käynnistystoiminnon. On/Off Time: Valitse käynnistys ja sammutusaika automaattiselle laitteen käynnistys- ja sammutustoiminnolle. Valitse aika nuolinäppäimillä. Tallenna enter-näppäimellä ja poistu ESC-näppäimellä. Auto Play Setup Auto Play Mode: Kun asetus on On, laite aloittaa automaattisen diashown laitteen käynnistyksessä. Select Media: Valitse automaattisen diashown käyttämä media. Kappale 5 Wireless Connection (Wi-Fi Model Only) Seuraa ohjeita yhdistääksesi digitaalinen valokuvakehys langattomaan kotiverkkoosi. Jos sinulla on Internet-yhteys, voit ladata kuvia ja muuta tietoa langattomasti valokuvasivuilta internetistä. Huomio: Varmista että tietokoneesi on yhdistetty Internetiin. 1.Mene Device selection valikkoon. 2.Valitse Wi-Fi -kuvake ja paina enter käynnistääksesi langattoman käytön. 3.Paina enter aloittaaksesi wlan tukiasemien haun. Laite voi näyttää korkeintaan 10 tukiasemaa. 4. Valitse haluamasi langaton tukiasema ylös/alas-näppäimillä. Paina enter jatkaaksesi. 11

12 5. Näytölle ilmestyy näppäimistö, jos tukiasema on salattu. Käytä kaukosäädintä tai laitteen näppäimiä näppäilläksesi salausavaimen ja sen jälkeen paina enter. (Jos langaton tukiasema ei ole salattu, laite yrittää ottaa yhteyden heti). 6. Laite yrittää ottaa yhteyden tukiasemaan. Jos yhteyden luonti onnistuu, laitteen ikkunassa näkyy laitteen IP-osoite kuten Sammuta digitaalinen valokuvakehys. 8. Liitä se tietokoneeseen mukana tulleella USB-kaapelilla. 9. Käynnistä kehys takana olevasta virtanäppäimestä. 10. Valitse USB PC kuvake. Paina enter jatkaaksesi. Tietokone määrittää digitaalisen valokuvakehyksen irroitettava kovalevyasemana. 11. Laita mukana tuleva CD-levy tietokoneen CD-levylukijaan. 12. Asenna ohjelmisto levyltä tietokoneeseen. Tietokone asentaa asennusohjelmiston kovalevyasemalle. 13. Valitse Start, NetFrame, Setup Utility ja Setup Utility.exe tietokoneeltasi. 12

13 14. Kaksoisnäpäytä hiirellä, tai kuvaketta. Näytölle tulee Search ja Edit vaihtoehdot. Valitse Search. 15. Näppäile Flickr tai Picasa käyttäjänimesi tai FrameChannel käyttäjänimesi ja pin-koodisi. Jos sinulla ei ole minkään näistä online-palvelun käyttäjätunnuksia, voit rekisteröityä ilmaiseksi sivuilta tai Huomaa, että laitteesi voi ladata kuvia vain Flickr tai Picasa.julkisista kansioista. 16.Kun olet näppäillyt käyttäjätunnuksesi, paina Send tallentaaksesi laitteen asetukset. 17. Paina Save tallentaaksesi asetukset tietokoneellesi. 18. Paina ESC lopettaaksesi USB yhteyden. Irroita USB-kaapeli kehyksestä Valitse Wi-Fi-kuvake Device Selection sivulta. Laite etsii langatonta tukiasemaa. Jos yhteys onnistuu, näytöllä näkyy seuraava. Valitse Flickr, Picasa tai framchannel lataaksesi kuviasi internetistä. Yhteyden otto uudelleen langattomaan tukiasemaan. Jos et vaihda langatonta tukiasemaa tai salausavainta, sinun ei tarvitse etsiä uudelleen tukiasemia laitetta uudelleen käynnistettäessä. Toista vaiheet18 ja 19 ottaaksesi yhteys uudelleen flickriin, Picasaan tai Framechanneliin. Poista latausasetukset langattomaan yhteyteen 1. Liitä digitaalinen valokuvakehys tietokoneeseen mukana tulevalla USB-kaapelilla. 13

14 2. Käynnistä digitaalinen valokuvakehys takana olevasta virtanäppäimestä. 3. Valitse USB PC kuvake. Paina Enter jatkaaksesi asetusohjelmaan. 4. Valitse Load Setting. 5. Siirry kansioon, johon olet tallentanut latausasetuksen ja valitse RSS.rec. 6. Kaksoisnäpäytä online-palvelua jonka haluat muuttaa (Flickr, Picasa, tai framechannel) ja valitse Edit 7.valinta. 8. Valitse RSS-osoite jonka haluat poistaa ja paina delete-näppäintä. 9. Valitse OK lopettaaksesi muokkaus tai Cancel poistuaksesi ilman asetusten muutosta. 10. Valitse Save tallentaaksesi asetukset tietokoneelle. 11. Paina ESC-näppäintä sammuttaaksesi ohjelman. Lisää latausasetukset langattomaan yhteyteen 1. Liitä digitaalinen valokuvakehys tietokoneeseen mukana tulevalla USB-kaapelilla. 2. Käynnistä digitaalinen valokuvakehys takana olevasta virtanäppäimestä. 3. Valitse USB PC kuvake. Paina Enter jatkaaksesi asetusohjelmaan. 4. Käynnistä PDF Setup Utility 5. Valitse Load Setting. 6. Siirry kansioon, johon olet tallentanut latausasetuksen ja valitse RSS.rec. 7. Kaksoisnäpäytä online-palvelua jonka haluat muuttaa (Flickr, Picasa, tai framechannel) ja valitse Search valinta. 8. Näppäile käyttäjätunnukset ja paina OK. 9. Paina Send -näppäintä tallentaaksesi asetukset valokuvakehykseen. 10. Paina Save -näppäintä tallentaaksesi asetukset tietokoneelle. 11. Paina ESC-näppäintä sammuttaaksesi ohjelman. 14
