1 KÄYTTÄJÄN KÄSIKIRJA Snowek nivelaurat N180 Light / N200 Light / N220 Light / N240 Light / N260 Light / N260 / N280 / N320 / N360 / N390 Sarjanumerosta 0814XXXX alkaen Itkonniemenkatu Kuopio Finland info@snowek.fi SNOWEK OY, ALL RIGHTS RESERVED

2 JOHDANTO Onnittelemme uuden SNOWEK NIVELAURAN hankinnasta. Tuote on Snowek Oy:n suunnittelema ja valmistama. Nivelaura on valmistettu korkealuokkaisista materiaaleista ja siinä käytetään tunnettujen valmistajien toimittamia komponentteja. Suunnittelun ja tuotannon kaikissa vaiheissa on noudatettu tiukkoja laatuvaatimuksia ja laadunvalvonnan kriteerejä. Tämä ohjekirja sisältää auran tehokkaaseen käyttöön ja huoltoon tarvittavat ohjeet. Seuraamalla tarkasti tässä ohjekirjassa annettuja ohjeita, varmistat auran häiriöttömän ja pitkäaikaisen käyttöiän. Varmista että jokainen kuljettaja ja huollosta vastaava henkilö lukee tämän ohjekirjan huolella ennen auran käyttöä tai huoltotöiden aloittamista. Kaikissa tilanteissa on kiinnitettävä erityistä huomiota turvallisuusseikkoihin. Tämä ohjekirja on osa auraa ja sen tulee siirtyä auran myynnin tai luovutuksen jälkeen uudelle omistajalle. Jos tämä ohjekirja muuttuu lukukelvottomaksi tai häviää, hanki välittömästi uusi kirja Snowek Oy:ltä tai yhtiön verkkosivuilta Jatkuvasta tuotekehitystyötä johtuen Snowek oy pidättää oikeudet rakenteellisiin ja teknisiin muutoksiin siitä etukäteen ilmoittamatta. Tästä johtuen on mahdollista, että jotkut tässä ohjekirjassa annetut tiedot ovat saattaneet muuttua kirjan painamisen jälkeen. Ota yhteyttä Snowek Oy:seen tai auran myyneeseen tahoon, jos tarvitset lisätietoja auran käytöstä tai huollosta. Tässä ohjekirjassa esitetyt seikat perustuvat elokuussa 2014 saatavissa oleviin tietoihin. Snowek Oy ei vastaa kirjassa mahdollisesti esiintyvistä virheistä tai puutteista. TURVALLISUUS ON TÄRKEINTÄ Tämä turvallisuussymboli löytyy tästä kirjasta aina tärkeän turvallisuuteen liittyvän tiedon kohdalta. Lue tällaiset kohdat erityisen tarkasti ja noudata kaikkia annettuja turvallisuuteen liittyviä ohjeita tarkasti. Nivelauran käytössä ja huollossa on tässä ohjekirjassa mainittujen seikkojen lisäksi noudatettava kaikkia maassa voimassa olevia lakeja, asetuksia ja määräyksiä. Ohjekirjassa mainittuja huolto- ja säätöohjeita tulee noudattaa. Se takaa auran häiriöttömän ja turvallisen käytön. Jos auraan tulee joku vika, ota yhteyttä myyjän huoltoon. Lopeta työskentely välittömästi, jos on olemassa pienintäkään loukkaantumisvaaraa. Älä ylitä valmistajan suosittelemia hydrauliikan käyttölämpötila-alueita tai käyttöpaineita. Älä koskaan irrota hydrauliikkaletkuja letkua vetämällä, maalaa letkuja tai kiristä hydrauliikan liittimiä liikaa vaurioitumisen ehkäisemiseksi. 1 SNOWEK OY, ALL RIGHTS RESERVED

3 SISÄLLYSLUETTELO 1. VAATIMUKSENMUKAISUUSVAKUUTUS KONEEN KÄYTTÖTARKOITUS TURVALLISUUSOHJEET Yleistä Varoitustarrat TUNNISTETIEDOT JA VARAOSAT Tyyppikilpi Varaosat AURAN PÄÄOSAT Aura edestä Aura ylhäältä AURAN LIITTÄMINEN PERUSKONEESEEN Auran kiinnittäminen Auran irroittaminen Auraaminen Siirtoajo YLLÄPITO Yleistä Päivittäinen huolto Viikottain tehtävät huollot Aurauskauden jälkeen tehtävä huolto Jousien säätäminen Terien asennus ja säätö TEKNISET TIEDOT Hydrauliikka-kaaviot letkua letkua ja diagonaali-toiminto letkua letkua ja diagonaali-toiminto letkua ja diagonaali-toiminto Sähkökaaviot TAKUUEHDOT SNOWEK OY, ALL RIGHTS RESERVED 2

4 1. VAATIMUKSENMUKAISUUSVAKUUTUS EY-VAATIMUSTENMUKAISUUSVAKUUTUS Valmistaja: Osoite: Snowek Oy Itkonniemenkatu 13, FIN Kuopio Vakuuttaa, että markkinoille tuodut auramallit N180 Light, N200 Light, N220 Light, N240 Light N260 Light, N260, N280, N320, N360 ja N390 ovat niihin soveltuvin osin konedirektiivin 2006/42/EY mukaisia Kuopiossa Jaakko Happonen, Pääsuunnittelija 3 SNOWEK OY, ALL RIGHTS RESERVED

5 2. KONEEN KÄYTTÖTARKOITUS Snowek nivelaurat ovat suunniteltu lumen auraukseen piha- ja tiealueilla. Nivelaurat ovat erinomainen valinta silloin kun aurattavat alueet vaihtelevat kooltaan paljon ja kun aurattavaa lunta on paksulti. Nivelauroja ei ole tarkoitettu maansiirtoon tai jonkun muun lunta raskaamman materiaalin siirtoon. Virheellinen käyttö päättää valmistajan takuun. 3. TURVALLISUUSOHJEET Lue ja noudata tarkasti seuraavassa esitetyt turvallisuuteen liittyvät ohjeet. 3.1 YLEISTÄ Varmista, että traktoriin/kuormaimeen saa liittää tämän tyyppisen ja -painoisen auran. Auraa saa käyttää vain henkilö, joka on perehtynyt laitteen toimintaan ja hallitsee sen toiminnot. Varmista ennen käyttöä, että auran kaikki huollot on tehty oikein ja ajallaan. Tarkista mekaanisten osien kuluneisuus ja oikea säätö, vaihda kuluneet ja vaurioituneet osat heti uusiin. Tarkista pulttien ja muttereiden kireys määrävälein. Älä koskaan mene auran alle, jos aura ei ole tuettu tai nostettu asianmukaisella mekaanisesti lukitulla nosto- tai tukilaitteella, koska peruskoneen hydrauliikkajärjestelmän vioittuminen tai joku muu ennalta arvaamaton asia voi aiheuttaa puristumisvaaran. Auroihin on saatavilla lisävarusteena hydrauliikassa käytetty paineakku. Paineakuissa on esitäytetty paine, joten jos epäilet että paineakussa on jotain vikaa, vie se valtuutetulle hydrauliikkahuoltajalle tai korvaa akku uudella. Älä yritä purkaa paineakkua, koska akun sisällä oleva paine voi aiheuttaa purettaessa hengenvaaran. Älä muuta auran rakennetta, se voi johtaa turvallisuusriskeihin joita ei voi ennakoida. Älä anna auraa tottumattoman käsiin. Lainaaja on vastuussa mahdollisista vaurioista ja onnettomuuksista. Tutustu auran toimintoihin ja toimintaan turvallisella alueella ennen käyttöä, jossa harjoittelusta ei aiheudu vaaratilanteita. Noudata kaikkia aurassa olevia varoitus- ja opastustarroja. Älä käytä auraa alkoholin, lääkkeiden tai huumaavien aineiden vaikutuksen alaisena. Myös väsymys voi johtaa vaaratilanteisiin. Älä koskaan mene auran lähelle, kun hydrauliikkajärjestelmä on kytkettynä laitteeseen, koska mahdollinen häiriö järjestelmässä voi aiheuttaa puristumisvaaran. 3.2 VAROITUSTARRAT Tässä tuotteessa on varoitusmerkkejä, jotka on kuvattu alla. Varmista, että ymmärrät niiden merkityksen ennen kuin tuote otetaan käyttöön. Puhdista/vaihda varoitustarrat, jos ne ovat lukukelvottomat tai puuttuvat kokonaan. Tarrojen tilauksesta saat lisätietoja Snowek myyjältäsi. SNOWEK OY, ALL RIGHTS RESERVED 4

6 Puristumisvaara 4. TUNNISTETIEDOT JA VARAOSAT 4.1 TYYPPIKILPI Nivelaurojen tyyppikilpi sijaitsee oikean siiven takaosassa. Älä oleskele tällä alueelle koneen ollessa käynnissä. Varo käsiä, älä vie niitä tälle alueelle kun laite on käytössä. Pysy riittävän kaukana koneesta, kun se on käynnissä tai liikkeessä. Tämän määräyksen huomiotta jättäminen voi johtaa vakavaan henkilövammaan tai pahimmassa tapauksessa kuolemaan. Kuva 1 Tyyppikilvessä on seuraavat tiedot: Malli (Model) Sarjanumero (Serial No.) Paino (Weight) Lue aina ohjeet ja turvamääräykset ennen käyttöä 4.2 VARAOSAT Käytä ainoastaan alkuperäisiä varaosia huoltojen ja korjauksien yhteydessä, se varmistaa että aura pysyy alkuperäisessä kunnossa. Ilmoita aina auran tyyppi ja valmistusnumero varaosia tilattaessa. Kirjaa auran tyyppi ja valmistenumero alla olevaan tilaan. Tyyppi Valmistenumero Älä käytä laitetta ennen kuin olet perehtynyt huolellisesti kaikkiin ohjeisiin ja turvamääräyksiin sekä varmistanut, että ymmärrät niiden sisällön. Jos et ymmärrä jotakin, ota yhteyttä Snowek -myyjääsi. Väärät tulkinnat voivat johtaa vakavaan henkilövahinkoon tai pahimmassa tapauksessa kuolemaan. Varmista auran rakenteellinen turvallisuus ja toimivuus, käytä ainoastaan alkuperäisiä varaosia. 5 SNOWEK OY, ALL RIGHTS RESERVED

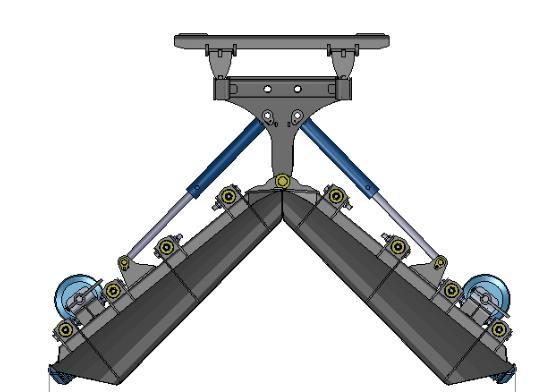

7 5 AURAN PÄÄOSAT 5.1 AURA EDESTÄ ) Oikea siipi 2) Vasen siipi 3) Terärungot ja terät 4) Keskiterä (mallit N260-N390) 5) Siipien holkit ja keskitappi 6) Led-valot (Lisävaruste) Kuva AURA YLHÄÄLTÄ ) Sovitekehikko ja sovitteet 8) Kelluntavarret 9) Kääntörunko 10) Sähköventtiili 11) Paineakku (Lisävaruste) 12) Siiven kääntösylinterit 13) Tukijalakset 14) Teränlaukaisun jouset Kuva 3 SNOWEK OY, ALL RIGHTS RESERVED 6

8 6 AURAN LIITTÄMINEN PERUSKONEESEEN Tässä osiossa käsitellään auran turvalliset kiinnitys- ja irrotusmenetelmät. Noudattamalla ohjeita saat auran turvallisesti kiinnitettyä ja irrotettua peruskoneesta. 6.2 AURAN KIINNITTÄMINEN Aura on paras kiinnittää tasaisella alustalla, koska kalteva alusta vaikeuttaa auran kiinnittämistä ja voi aiheuttaa laitteen vaurioitumisen. Kytke seisontajarru auran liittämisen ajaksi, koska muuten auran ja peruskoneen väliin ei ole turvallista mennä. Älä koskaan mene auran tai aisaston alle, mikäli niitä ei ole erikseen mekaanisesti tuettu. Varmista ensimmäisellä kiinnityskerralla pikakiinnitys koukkujen sopivuus sekä lukitustappien kiinni meneminen. Säädä myös syvyydenrajoittimet sopiviksi. Kiinnitys ja syvyydenrajoittimensäädöt on hyvä tarkistaa ennen jokaista käyttökertaa. Hydrauliikan kytkeminen aloitetaan varmistamalla hydrauliikkajärjestelmän olevan paineeton. Puhdista seuraavaksi pikaliittimet sekä aurasta ja peruskoneesta. Kytke letkut ja sähköt kohdassa 8 (Tekniset tiedot) esitetyllä tavalla koneeseesi. Letkut kannattaa merkitä värillä uudelleen kytkemisen helpottamiseksi. 6.3 AURAN IRROITTAMINEN Muista kytkeä seisontajarru auran liittämisen ajaksi. Älä koskaan mene auran tai aisaston alle mikäli niitä ei ole erikseen mekaanisesti tuettu. Irrota ensin sähköt sitten hydrauliikkaletkut. Muista suojata pikaliittimet ja sähköliitin säältä ja lialta. Jos aura jätetään pitemmäksi ajaksi säilytykseen, muista rasvata se viikoittaisen huolto-ohjeen (kohta 7.2) mukaan ennen irrotusta ja käytä kaikkia liikkeitä rasvauksen varmistamiseksi. 6.4 AURAAMINEN Varmista aina ennen auraamisen aloittamista että mekaaninen kiinnitys on lukittu. Varmista aina ennen auraamisen aloittamista että mekaaninen kiinnitys on lukittu ja hydrauliikka ja sähköt on kytketty oikein. Varmista myös etteivät letkut ja johdot jää puristukseen tai hankaukseen. Käy läpi kaikki liikkeet muutamaan kertaan ja tarkista ettei öljyvuotoja esiinny. Uuden laitteen ollessa kyseessä on kuljettajan syytä harjoitella rauhassa kaikki liikkeet ja auran käyttäytyminen suljetulla alueella. Aseta aura tukijalasten ja/tai terien varaan maahan siten että kaikki osat vastaavat tasaisesti maahan. 7 SNOWEK OY, ALL RIGHTS RESERVED

9 Aseta aisaston korkeus siten että kellunta varaa jää ylös- ja alaspäin. Säilytä perusasetukset aina aurattaessa. Ohjaile lunta haluttuun suuntaan käyttäen auran eri toimintoja. 6.5 SIIRTOAJO Noudata suurta varovaisuutta siirtoajon aikana. Lue alla oleva teksti, äläkä nosta harjakonetta turhaan ylös. TÄRKEÄÄ: Nosta aura riittävän ylös ja varmista auran kunto ennen siirtoajoa. Vähennä nopeutta jos tiessä on heittoja tai kuoppia. Liian suuri tilannenopeus johtaa auran vaurioitumiseen. 7 YLLÄPITO 7.2 YLEISTÄ Noudata seuraavia ohjeita! Noudata kaikki turvallisuuteen liittyviä lakeja, asetuksia ja määräyksiä, sekä tässä ohjekirjassa annettuja turvallisuus-ohjeita, kun suoritat huolto- tai korjaustoimenpiteitä. Pysäköi peruskone tasaiselle ja kovalle alustalle. Laske aura alas tukijalasten varaan. Estä peruskoneen liikkuminen. Pysäytä peruskoneen moottori ja poista virta-avain. Käytä vain hyvässä kunnossa olevia kunnollisia ja tarkoitukseen soveltuvia työkaluja. Noudata turvallisia työtapoja kaikissa tilanteissa ja pukeudu työhön sopiviin vaatteisiin. Käytä silmä- ja hengityssuojaimia tarpeen mukaan. Muista asentaa takaisin kaikki mahdollisesti irrotetut suojukset ja turvavarusteet. Varmista että koneen kaikki tarrat ovat hyvässä kunnossa huoltotöiden jälkeen. Korvaa vaurioituneet tarrat uusilla. SNOWEK OY, ALL RIGHTS RESERVED 8

10 7.3 PÄIVITTÄINEN HUOLTO Aura kannattaa tarkistaa päivittäin ongelmien välttämiseksi. Päivittäisiin huoltotoimenpiteisiin kuuluvat seuraavat tarkastukset: Tarkista terien kiinnitys ja säädön tarve Terät kannattaa tarkastaa myös työvuoron aikana, ettei aura pääse epähuomiossa vaurioitumaan Kellunnan rasvaus 2 (mallit N Light) tai 4 nippaa (Mallit N ) (nro. 1) (katso kuva 5) Sylintereissä 4 nippaa (nro. 2) Jalkatolpissa 2 nippaa (nro. 3) Keskinivelen korvakkeissa 4-6 nippaa riippuen mallista (nro. 4) Keskikäännön keskiholkissa 1 nippa (nro. 5) Tarkista ettei hydrauliikassa esiinny vuotoja ja letkut ovat kunnossa Tarkista auran yleinen mekaaninen kunto Säädä tukilautaset terien kanssa sopivalle korkeudelle Kuva 4 Rasvaa kellunnan tukivarret päivittäin (4 rasvanippaa) (Kuva 5). 7.4 VIIKOTTAIN TEHTÄVÄT HUOLLOT Päivittäisen huoltojen lisäksi suorita seuraavat toimenpiteet. Tarkista sovitteen kiinnityspulttien kireys ja kiristä tarvittaessa Rasvaa kaikki rasvauskohteet oheisen kuvan mukaan (kuvassa 4). Aura on helpoin rasvata jos siivet on käännetty suoraksi Suositeltava rasvalaatu on Neste OH GREASE tai vastaava voitelurasva Säädä tai vaihda terät ja tukilautaset Tarkista kiinnityspulttien kireys Nivelaurassa rasvauskohteet jakautuvat seuraavasti (kuva 4 ja 5): Kuva AURAUSKAUDEN JÄLKEEN TEHTÄVÄ HUOLTO Suosittelemme tekemään aurauskauden jälkeen vähintään kohtien 7.2 ja 7.3 toimenpiteet. Lisäksi suosittelemme suorittamaan huoltomaalauksen tai lakkauksen mikäli siipien maalipinta on pahoin kulunut. Huolto suositellaan tehtäväksi kauden päätteeksi, jolloin säästyt tilanteelta, jossa ruostunut aura kerää talven ensilumet itseensä kiinni. Auroissa käytettävä harmaa värikoodi on RAL7043 ja sinisten osien värikoodi on RAL5015. Syksyn isompaan 9 SNOWEK OY, ALL RIGHTS RESERVED

11 maalaukseen suositellaan 2 komponenttista ruosteenestopigmentoitua maalia esim. Tikkurila Temadur SC80 tai Teknoksen Teknodur Combi Muista puhdistaa maalattava pinta rasvanpoistoaineella ennen maalausta. Myös loppuun ajetut terät on syytä vaihtaa uusiin heti kauden jälkeen. 7.6 JOUSIEN SÄÄTÄMINEN Tässä osiossa käydään läpi jousien säädöillä saatavia muutoksia ja niiden vaikutuksia auraukseen. Terien säätö jäykemmäksi 1. Löysää jousen alaosassa oleva tuplamutteri 2. Kiristä ylempää mutteria kaksi kierrosta kerralla ja suorita koeajo. Jatka näin kunnes sopiva jäykkyys on saavutettu 3. Kiristä alempi mutteri säädön lukitsemiseksi Liian jäykäksi säädetyt terät voivat aiheuttaa loukkaantumisvaaran sekä laitteiden rikkoontumisen. Jousitetut terät ovat turvavaruste, joiden tarkoitus on tehdä aurauksesta turvallista. Mikäli joku jousi on kuoleutunut tai poikki suosittelemme kaikkien jousten vaihtoa kyseiseen terään. tarvitse koskea muulloin, kuin jousten vaihtamisen jälkeen. 7.7 TERIEN ASENNUS JA SÄÄTÖ Terien säätö/vaihto onnistuu helpoiten, kun aura on nostettu ilmaan. Tämä vaatii kuitenkin auran tai työkoneen puomiston vankan tukemisen. 1. Laita työkoneen seisontajarru päälle 2. Nosta aura sopivaan korkeuteen 3. Tue aura tai puomisto siten, ettei aura pääse putoamaan 4. Sammuta peruskone 5. Irrota terien kiinnitys pultit ja irrota terät (Varo ettei terä putoa päälle) 6. Kiinnitä terät oikeaan kohtaan Terä on oikein säädetty kun terä tulee 20-50mm terärungosta alaspäin. Älä säädä terää yli 50mm terärungon alapuolelle, koska muuten terä vääntyy helposti. Esillä olevaa terää ei kannata ajaa liian lyhyeksi (alle <12mm etäisyydelle terärungon alareunasta), koska terärunko alkaa kulua, jos terä pääsee liian lyhyeksi. Terien kuntoa kannattaa siis tarkkailla ja säätää terät ajoissa. Terien säätö löysemmäksi Terien jousia voi säätää löysemmiksi seuraavien ohjeiden mukaan: 1. Löysää jousen alaosassa oleva tuplamutteri 2. Löysää ylempää mutteria kaksi kierrosta kerralla ja suorita koeajo, jatka näin kunnes sopiva jäykkyys on saavutettu 3. Kiristä alempi mutteri säädön lukitsemiseksi Liian löysäksi säädetyt terät aiheuttavat terien jatkuvaa joustamista, huonoa aurausjälkeä, auran hyppimistä ja turhaa melua. Teräkulman muuttaminen Jousen yläpään mutteria kiristämällä teräkulma pienenee ja löysäämällä suurenee. Tähän ei yleensä 8 TEKNISET TIEDOT 8.2 HYDRAULIIKKA- KAAVIOT Aurojen hydrauliikka vaihtelee peruskoneen ominaisuuksien mukaan. Tässä osiossa on käyty läpi aurojen erilaiset hydrauliikkakytkennät. Nivelauran hydrauliikkakaavioita on yhteensä 5 erilaista. Seuraavissa kappaleissa on esitetty eri vaihtoehtojen hydrauliikkakaaviot ja kerrottu minkälaisen peruskoneen hydrauliikan kyseinen kaavio tarvitsee. SNOWEK OY, ALL RIGHTS RESERVED 10

12 LETKUA Peruskoneessa tulee olla yksi sylinterihydrauliikka ja tankkilinja (tankkilinja voidaan korvata auraan asennettavalla paineakulla), sekä sylinterihydrauliikan lisäksi vähintään yksi sähkön on/off - kytkin ohjaamossa (Kuva 6). Kuva 7 Yläsivu: A ja B = syöttöletkut Vasen sivu (vasen sylinteri): B2 = siiven varrenpuoli ja A2 = siiven männänpuoli, ACC = Tankkilinja tai paineakku Kuva 6 Yläsivu: A ja B = syöttöletkut Vasen sivu (vasen sylinteri): B2 = siiven varrenpuoli ja A2 = siiven männänpuoli, ACC = Tankkilinja tai paineakku Oikea sivu (oikea sylinteri): B1 = siiven varrenpuoli ja A1 = siiven männänpuoli Oikea sivu (oikea sylinteri): B1 = siiven varrenpuoli ja A1 = siiven männänpuoli LETKUA Peruskoneessa tulee olla kaksi sylinterihydrauliikkaa ja tankkilinja (tankkilinja voidaan korvata auraan asennettavalla paineakulla) (kuva 8) LETKUA JA DIAGONAALI- TOIMINTO Peruskoneessa tulee olla yksi sylinterihydrauliikka ja tankkilinja (tankkilinja voidaan korvata auraan asennettavalla paineakulla) sekä kaksi sähkön on/off - kytkintä ohjaamossa (kuva 7). Kuva 8 Yläsivu: A ja B = syöttöletkut oikealle sylinterille, AA ja BB = syöttöletkut vasemmalle sylinterille. A ja AA ovat männänpuolen letkuja ja B ja BB ovat varrenpuolen syöttöletkuja Vasen sivu (vasen sylinteri): B2 = siiven varrenpuoli ja A2 = siiven männänpuoli, ACC = Tankkilinja 11 SNOWEK OY, ALL RIGHTS RESERVED

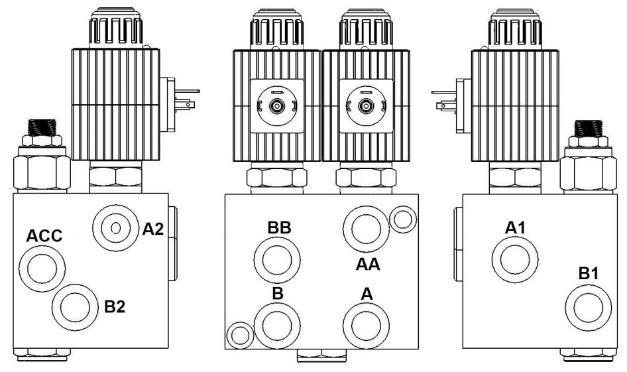

13 Oikea sivu (oikea sylinteri): B1 = siiven varrenpuoli ja A1 = siiven männänpuoli LETKUA JA DIAGONAALI- TOIMINTO Peruskoneessa tulee olla kaksi sylinterihydrauliikkaa ja paineakku (tankkilinja voidaan korvata auraan asennettavalla paineakulla) sekä on/off - kytkin ohjaamossa (kuva 9). Kuva 9 Yläsivu: A ja B = syöttöletkut oikealle sylinterille, AA ja BB = syöttöletkut vasemmalle sylinterille. A ja AA ovat männänpuolen letkuja ja B ja BB ovat varrenpuolen syöttöletkuja Vasen sivu (vasen sylinteri): B2 = siiven varrenpuoli ja A2 = siiven männänpuoli, ACC = Tankkilinja Oikea sivu (oikea sylinteri): B1 = siiven varrenpuoli ja A1 = siiven männänpuoli LETKUA JA DIAGONAALI- TOIMINTO Kuva 10 Tapa 1: Peruskoneessa voi olla yksi sylinterihydrauliikka ja tankkilinja (tankkilinja voidaan korvata auraan asennettavalla paineakulla) sekä 1-2 on/off - kytkintä ohjaamossa. Yhdellä kytkimellä voidaan valita ohjataanko vasenta vai oikeaa siipeä ja toisella kytkimellä voidaan kytkeä diagonaalitoiminto päälle. Tässä kytkennässä AA ja BB letkuja ei kytketä peruskoneeseen. Tapa 2: Peruskoneessa voi olla myös 2 sylinterihydrauliikkaa ja tankkilinja (tankkilinja voidaan korvata auraan asennettavalla paineakulla) sekä 0-1 on/off - kytkintä ohjaamossa (kytkimellä valitaan onko diagonaali päällä vai ei). Tässä kytkennässä kaikki letkut kytketään peruskoneeseen, mutta kuvan 11 S2-kelaa ei kytketä. Yläsivu: A ja B = syöttöletkut oikealle sylinterille, AA ja BB = syöttöletkut vasemmalle sylinterille. A ja AA ovat männänpuolen letkuja ja B ja BB ovat varrenpuolen syöttöletkuja Vasen sivu (vasen sylinteri): B2 = siiven varrenpuoli ja A2 = siiven männänpuoli, ACC = Tankkilinja Oikea sivu (oikea siipi ja keskikäännön oikea sylinteri): B2 = siiven varrenpuoli ja A2 = siiven männänpuoli A3 = (oikea sylinteri): B1 = siiven varrenpuoli ja A1 = siiven männänpuoli Multikytkennän avulla auraa voidaan käyttää joko 2-3 tai 4-5 letkuisena ilman letkujen vaihtoa (kuva 10). SNOWEK OY, ALL RIGHTS RESERVED 12

14 8.3 SÄHKÖKAAVIOT Kuvassa 11 on kelan sähkökytkentäkaavio. Mikäli keloja on enemmän, niin jokaiselle tehdään oma kytkentä. Sulake kannattaa sijoittaa lähelle akkua, jolloin sulakkeeton johdin jää lyhyeksi. Liittimet on varustettu LED-valolla, joka syttyy, kun liittimelle tulee virta. 9 TAKUUEHDOT SNOWEK OY:N YLEISET TAKUUEHDOT 1. Takuun kattavuus Toimittaja antaa toimittamilleen uusille laitteille näiden takuuehtojen mukaisen takuun, joka koskee materiaali- ja valmistusvirheitä. Takuu ei kuitenkaan koske kohdassa 8 erikseen mainittuja asioita. Kuva 11 Nivelauran venttiilissä (kuva 12) on 0-2 sähkökelaa. Kelalla S2 valitaan ohjataanko vasenta vai oikeaa siipeä. Kelalla S1 kytketään diagonaalitoiminto päälle (Lisävaruste: auraa voidaan ohjata alueauran tavoin). Älä kytke sähköä molempiin keloihin samanaikaisesti, koska tämä sulkee molemmat syöttökanavat. 2. Takuun alkaminen Takuuaika alkaa laitteen hyväksytystä toimituspäivästä. Laitteen toimitus katsotaan tapahtuneeksi, kun asennus on hyväksytysti suoritettu tai asiakas on ottanut kyseisen laitteen tuotantokäyttöön. Laite katsotaan otetuksi käyttöön, kun Toimittaja on sopimuksen mukaisesti toimittanut laitteen asiakkaalle. Mikäli erillisestä hyväksymistestistä ei ole sovittu, asiakkaan tulee suorittaan laitteen vastaanottotarkastus seitsemän (7) päivän kuluessa siitä, kun Toimittaja on sopimuksen mukaisesti toimittanut laitteen asiakkaalle. Asiakkaan on viivytyksettä kirjallisesti ilmoitettava Toimittajalle toimituksessa havaitsemistaan virheistä tai puutteista. 3. Takuuajan kesto Kuva 12 Aurojen mukana tulevien johtosarjojen kytkennät on tehtyä seuraavasti: Yhdellä liittimellä varustettu kaapeli: Ruskea = plus, Sininen = miinus, keltavihreä = ylimääräinen Kahdella liittimellä varustettu kaapeli: musta =Johdon päässä olevan pistokkeen plus, ruskea = toisen pistokkeen plus, sininen = yhteinen miinus Takuuaika on valmistajan ilmoittama takuuaika eli yksi (1) vuosi, ellei erikseen ole toisin ilmoitettu. Poikkeavat takuuajat ja -ehdot tulee merkitä kauppasopimukseen ollakseen päteviä. Toimittaja ja Asiakas sopivat tarvittaessa erikseen takuusta korjaustyölle ja siinä käytetyille varaosille. 4. Takuuseen sisältyvä työ Takuun perusteella suoritetaan veloituksetta takuun aikana todetun ja sen piiriin kuuluvan vian korjaus normaalina työaikana Toimittajan huoltokorjaamossa, Toimittajan valtuuttamassa huoltoliikkeessä tai muussa Toimittajan osoittamassa paikassa. 13 SNOWEK OY, ALL RIGHTS RESERVED

15 5. Takuukorjauksen toimitusehto Toimittaja ja Asiakas sopivat erikseen takuukorjauksen toimitusehdosta. Mikäli tästä ei ole sovittu, on se vapaasti Toimittajan tai valtuutetun huoltoliikkeen varastossa ilman kuljetuspakkausta. Jos korjaus on sovittu suoritettavaksi muualla kuin Toimittajan tai valtuutetun huoltoliikkeen huoltokorjaamossa, veloitetaan kaikki takuuseen kuulumattomat kustannukset, kuten matka- ja odotustunnit, päivärahat, matkakulut sekä laitteen irrotus ja uudelleenasennustyöstä aiheutuneet kulut, Toimittajan voimassa olevan huolto- ja korjaustöiden veloitushinnaston mukaan Takuun perusteella vaihdetut alkuperäiset osat jäävät Toimittajan omaisuudeksi. 6. Takuukorjauksen edellytykset Takuukorjauksen edellytyksenä on, että a. vaurio on tapahtunut normaaliksi katsottavissa käyttöolosuhteissa, b. valmistajan ja Toimittajan antamia asennus-, käyttö- ja huolto-ohjeita on noudatettu, c. laitetta huollettaessa tai korjattaessa on käytetty alkuperäisvaraosia ja -tarvikkeita, d. takuukorjausvaatimuksen esittää laitteen tilaaja tai tämän edustaja, e. tilaaja tai tämän edustaja toimittaa laitteen huoltokorjaamoon viipymättä vian tultua todetuksi ja vastaa laitteen kunnosta siihen saakka, kun se on luovutettu korjattavaksi. Luovutettaessa tulee antaa selvitys, josta ilmenee toimituspäivä, tilausviitteet, vian yksilöinti sekä kuvaus laitteen käyttöolosuhteista. Mikäli todetaan, ettei asiakkaan ilmoittama vika tai virhe kuuluu takuun piiriin, Toimittajalla on oikeus veloittaa vian tai virheen etsimisestä ja paikallistamisesta voimassa olevan hinnastonsa mukaisesti. 7. Korjatun tuotteen takuu Takuun perusteella korjatun laitteen takuu jatkuu alkuperäisen takuuajan loppuun. 8. Takuun rajoitukset Takuu ei kata: a. sellaisten vikojen korjausta, jotka aiheutuvat luonnollisesta kulumisesta kuten auran terien tai harjalamellien kulumisista, käyttövirheistä, muiden kuin Toimittajan tai tämän valtuuttaman edustajan suorittamasta puutteellisesta tai virheellisestä huollosta tai mitoitusperusteista poikkeavista käyttöolosuhteista tai siitä, että ostaja on valinnut käyttöön tai käyttökohteeseen sopimattoman tai väärin mitoitetun laitteen. b. viallisen laitteen aiheuttamien välillisten tai välittömien vahinkojen korvaamista, c. vian korjaamista, jos joku muu kuin Toimittajan huoltokorjaamo tai Toimittajan valtuuttama huoltoliike on tehnyt laitteeseen muutoksia tai korjauksia. 9. Erimielisyyksien ratkaiseminen Myyjän ja Asiakkaan väliseen sopimukseen liittyvät erimielisyydet pyritään ensisijaisesti ratkaisemaan sopijapuolten välisin neuvotteluin. Ellei toisin ole sovittu, tästä sopimuksesta aiheutuvat riidat ratkaisee lopullisesti yksi välimies Keskuskauppakamarin välityslautakunnan sääntöjen mukaisesti. SNOWEK OY, ALL RIGHTS RESERVED 14

16 Tuotteen sarjanumero Valmistuspäivä 15 SNOWEK OY, ALL RIGHTS RESERVED
