1 ASENNUS- JA KÄYTTÖOHJE Ariterm 25+

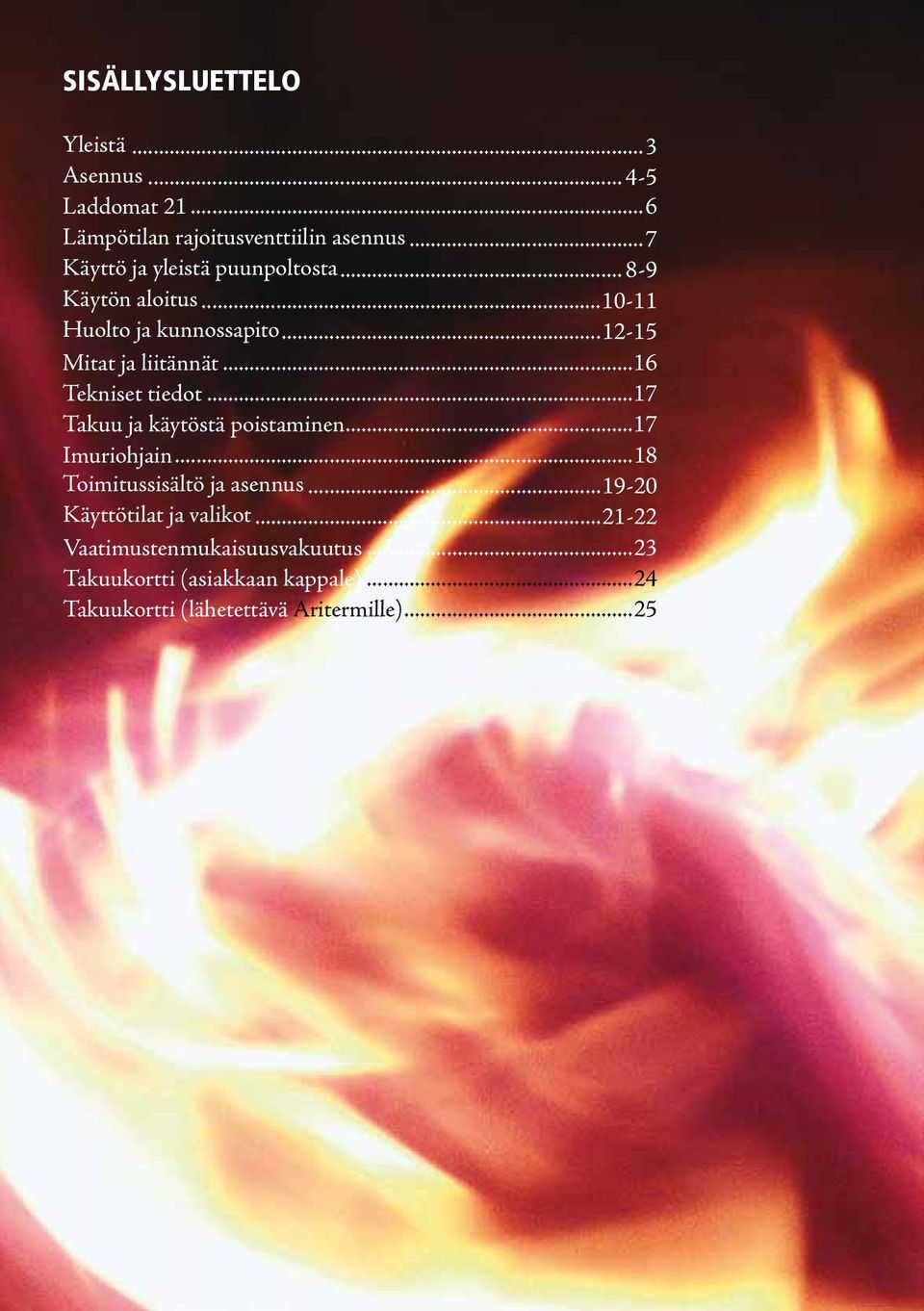

2 SISÄLLYSLUETTELO Yleistä...3 Asennus Laddomat Lämpötilan rajoitusventtiilin asennus...7 Käyttö ja yleistä puunpoltosta Käytön aloitus Huolto ja kunnossapito Mitat ja liitännät...16 Tekniset tiedot...17 Takuu ja käytöstä poistaminen...17 Imuriohjain...18 Toimitussisältö ja asennus Käyttötilat ja valikot Vaatimustenmukaisuusvakuutus...23 Takuukortti (asiakkaan kappale)...24 Takuukortti (lähetettävä Aritermille)

3 Yleistä Ariterm 25+ on tehokas ja nykyaikainen puukäyttöinen kattila, joka voidaan varustaa myös pelletti- tai öljypolttimella. Ariterm 25+ täyttää uusimmat päästö- ja hyötysuhdevaatimukset. Kattila täyttää myös EN 303-5:n asettamat turvallisuusvaatimukset. Kattilan optimaalisen palamistuloksen ja hyvän eristyksen ansiosta kattilan hyötysuhde on korkea ja samalla ympäristöpäästöt ovat vähäiset Tarkkaan suunnitellut konvektiokanavat ottavat lämmön tehokkaasti talteen. Kattila on tarkoitettu käytettäväksi varaajan kanssa. Ariterm 25+ on tehoonsa verrattuna pienikokoinen, joka helpottaa kattilan sijoittamista. Kattilahuoneelta ei vaadita korkeinta paloluokitusta, EI 30 riittää. Kattilan kaikkien ominaisuuksien hyödyntämiseksi on tärkeää noudattaa tässä ohjeessa annettuja ohjeita. Kattilan tulipesään sopii 0,5 m:n puut. Puiden polttaminen tapahtuu vesivaipan sisällä olevassa tulipesässä, ns. käänteispaloperiaatteella keraamisen arinan läpi. Polttoaine kaasuuntuu keraamisella arinalla. Kaasujen palaminen tapahtuu korkeassa lämpötilassa kattilan alaosassa, joka on vuorattu keramiikalla. Kattilassa ei ole käyttöveden kehitintä, koska kattila vaatii lämminvesivaraajan toimiakseen hyvin. Sen sijaan kattilassa on jäähdytyskierukka, johon asennetaan turvaventtiili ylilämmön estämiseksi. Aritem 25+:ssa on savukaasuimuri, jolla saavutetaan tasainen palaminen ja savuhormille ei aseteta korkeusvaatimusta. Kuljetus, varastointi ja pakkauksen avaaminen Vastaanotto Kattila toimitetaan lautakehikossa. Alustana on lava jolla kattilaa voidaan nostaa turvallisesti. Pakkaus on syytä purkaa vasta mahdollisimman lähellä asennuspaikkaa. Tehdas on vakuuttanut kattilan kuljetusvaurioiden varalta, koskien kuljetusta tehtaalta ensimmäiseen välivarastointipaikkaan. Kattilan vastaanottajan on tärkeää todeta kattilan kunto ennen vastaanottamista. Vauriotapauksissa on otettava viipymättä yhteys myyjään. Varastointi Kattila voidaan varastoida ulos sateelta suojattuna, mutta suositeltavinta on säilytys sisätiloissa. Pakkauksen avaaminen Pakkauksen purkamisen jälkeen avataan luukut ja tarkastetaan varusteluettelosta, että kaikki irrallaan toimitettavat varusteet ovat mukana. Pakkauksen hävittäminen: muovihuppu kierrätykseen, laudat voidaan polttaa.

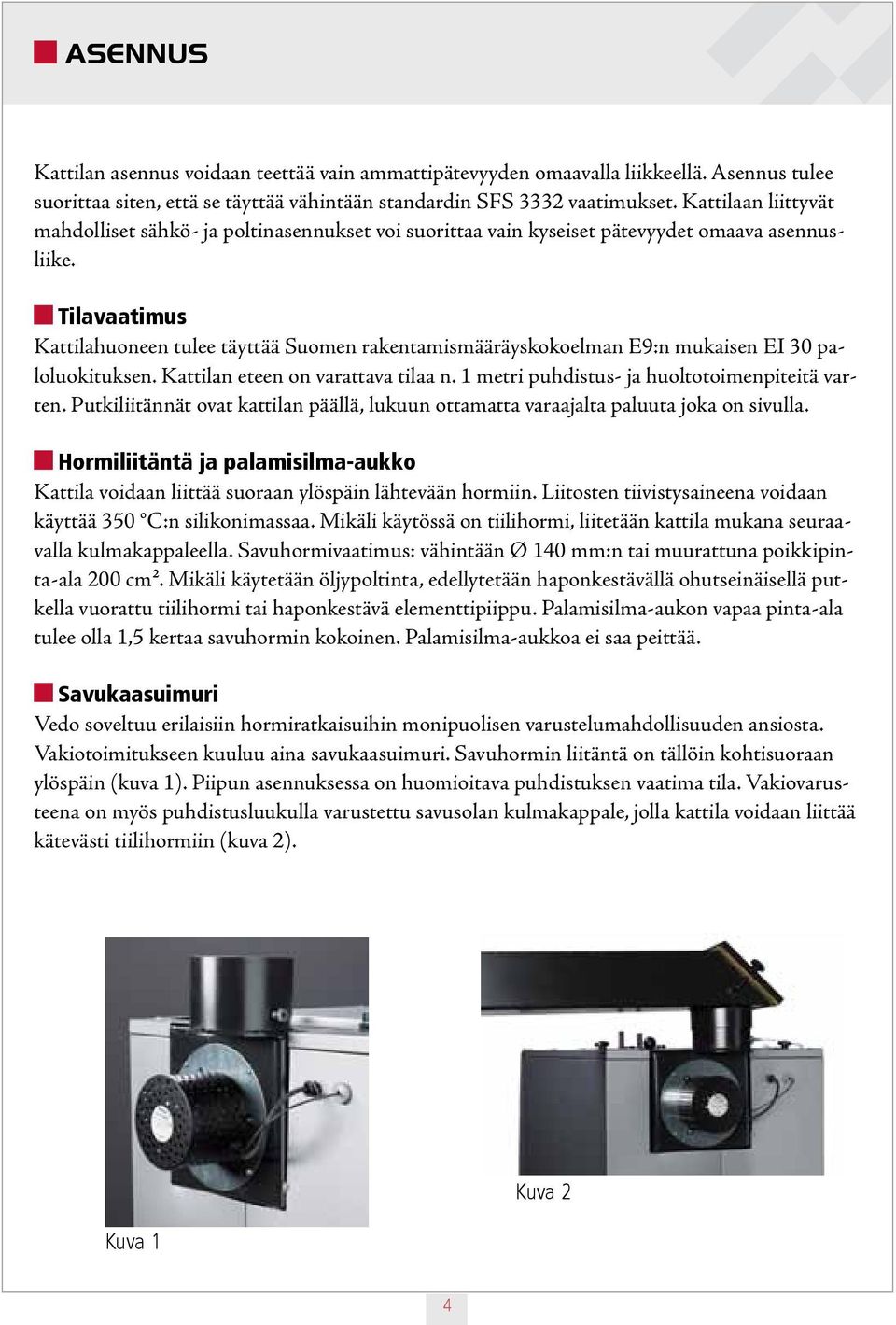

4 ASENNUS Kattilan asennus voidaan teettää vain ammattipätevyyden omaavalla liikkeellä. Asennus tulee suorittaa siten, että se täyttää vähintään standardin SFS 3332 vaatimukset. Kattilaan liittyvät mahdolliset sähkö- ja poltinasennukset voi suorittaa vain kyseiset pätevyydet omaava asennusliike. Tilavaatimus Kattilahuoneen tulee täyttää Suomen rakentamismääräyskokoelman E9:n mukaisen EI 30 paloluokituksen. Kattilan eteen on varattava tilaa n. 1 metri puhdistus- ja huoltotoimenpiteitä varten. Putkiliitännät ovat kattilan päällä, lukuun ottamatta varaajalta paluuta joka on sivulla. Hormiliitäntä ja palamisilma-aukko Kattila voidaan liittää suoraan ylöspäin lähtevään hormiin. Liitosten tiivistysaineena voidaan käyttää 350 C:n silikonimassaa. Mikäli käytössä on tiilihormi, liitetään kattila mukana seuraavalla kulmakappaleella. Savuhormivaatimus: vähintään Ø 140 mm:n tai muurattuna poikkipinta-ala 200 cm². Mikäli käytetään öljypoltinta, edellytetään haponkestävällä ohutseinäisellä putkella vuorattu tiilihormi tai haponkestävä elementtipiippu. Palamisilma-aukon vapaa pinta-ala tulee olla 1,5 kertaa savuhormin kokoinen. Palamisilma-aukkoa ei saa peittää. Savukaasuimuri Vedo soveltuu erilaisiin hormiratkaisuihin monipuolisen varustelumahdollisuuden ansiosta. Vakiotoimitukseen kuuluu aina savukaasuimuri. Savuhormin liitäntä on tällöin kohtisuoraan ylöspäin (kuva 1). Piipun asennuksessa on huomioitava puhdistuksen vaatima tila. Vakiovarusteena on myös puhdistusluukulla varustettu savusolan kulmakappale, jolla kattila voidaan liittää kätevästi tiilihormiin (kuva 2). Kuva 1 Kuva 2 4

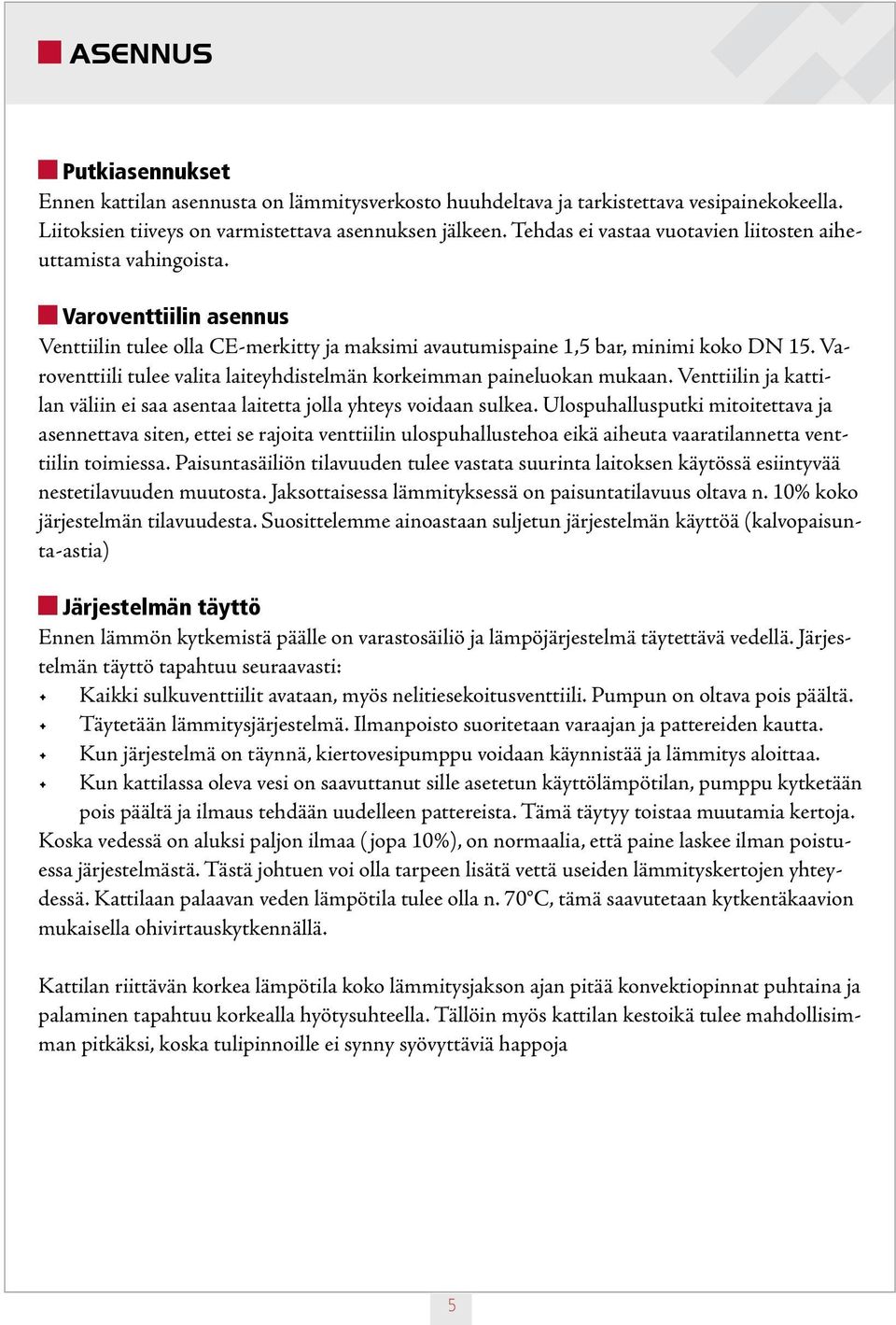

5 ASENNUS Putkiasennukset Ennen kattilan asennusta on lämmitysverkosto huuhdeltava ja tarkistettava vesipainekokeella. Liitoksien tiiveys on varmistettava asennuksen jälkeen. Tehdas ei vastaa vuotavien liitosten aiheuttamista vahingoista. Varoventtiilin asennus Venttiilin tulee olla CE-merkitty ja maksimi avautumispaine 1,5 bar, minimi koko DN 15. Varoventtiili tulee valita laiteyhdistelmän korkeimman paineluokan mukaan. Venttiilin ja kattilan väliin ei saa asentaa laitetta jolla yhteys voidaan sulkea. Ulospuhallusputki mitoitettava ja asennettava siten, ettei se rajoita venttiilin ulospuhallustehoa eikä aiheuta vaaratilannetta venttiilin toimiessa. Paisuntasäiliön tilavuuden tulee vastata suurinta laitoksen käytössä esiintyvää nestetilavuuden muutosta. Jaksottaisessa lämmityksessä on paisuntatilavuus oltava n. 10% koko järjestelmän tilavuudesta. Suosittelemme ainoastaan suljetun järjestelmän käyttöä (kalvopaisunta-astia) Järjestelmän täyttö Ennen lämmön kytkemistä päälle on varastosäiliö ja lämpöjärjestelmä täytettävä vedellä. Järjestelmän täyttö tapahtuu seuraavasti: Kaikki sulkuventtiilit avataan, myös nelitiesekoitusventtiili. Pumpun on oltava pois päältä. Täytetään lämmitysjärjestelmä. Ilmanpoisto suoritetaan varaajan ja pattereiden kautta. Kun järjestelmä on täynnä, kiertovesipumppu voidaan käynnistää ja lämmitys aloittaa. Kun kattilassa oleva vesi on saavuttanut sille asetetun käyttölämpötilan, pumppu kytketään pois päältä ja ilmaus tehdään uudelleen pattereista. Tämä täytyy toistaa muutamia kertoja. Koska vedessä on aluksi paljon ilmaa (jopa 10%), on normaalia, että paine laskee ilman poistuessa järjestelmästä. Tästä johtuen voi olla tarpeen lisätä vettä useiden lämmityskertojen yhteydessä. Kattilaan palaavan veden lämpötila tulee olla n. 70 C, tämä saavutetaan kytkentäkaavion mukaisella ohivirtauskytkennällä. Kattilan riittävän korkea lämpötila koko lämmitysjakson ajan pitää konvektiopinnat puhtaina ja palaminen tapahtuu korkealla hyötysuhteella. Tällöin myös kattilan kestoikä tulee mahdollisimman pitkäksi, koska tulipinnoille ei synny syövyttäviä happoja 5

6 KYTKENTÄKAAVIO Liitäntä kattilan yläosaan Liitäntä kattilan alaosaan Liitäntä kattilan säiliön pohjaan 6

7 LÄMPÖTILAN RAJOITUSVENTTIILI Ariterm 25+ on asennettava varaajan kanssa toimivaksi. Tämä parantaa huomattavasti kattilan toimivuutta ja kestävyyttä. Asentamalla kattila tässä esitetyillä tavoilla saadaan kattilan lämpötila nousemaan nopeasti ja koko lämmitysjakson aikana on tasainen ja riittävän korkea käyttölämpötila. Varaajan kerrostuman ansiosta saadaan lämmintä käyttövettä nopeasti lämmityksen aloituksen jälkeen. Lämmityspiirin ja käyttövesipiirin kytkennät tehdään varaajaan. Lämpötilan rajoitusventtiilin asentaminen kierukalla varustettuun puukattilaan Painelaitedirektiivi edellyttää että käsin täytettävät puukattilat on varustettava varolaiteella, joka estää kattilan liiallisen lämpenemisen. Suosittelemme tähän kattilaan SYR 3065 lämpötilan rajoitusventtiiliä. Tämä ei korvaa muita varolaitteita kuten esim. varoventtiiliä. Asennus Lämpötilan rajoitusventtiili kytketään jäähdytyskierukkaan siten, että venttiilin toimiessa se laskee kuumaa vettä viemäriin. Lämpötila-anturi asennetaan kattilan yläosassa olevaan muhviin, DN 15 x 150 suojataskun avulla. TEKNISET TIEDOT Max sisäänmenevän veden paine Avautumislämpötila 10 bar 97 C Venttiiliä on saatavana Ariterm Oy.llä Tuotenumero

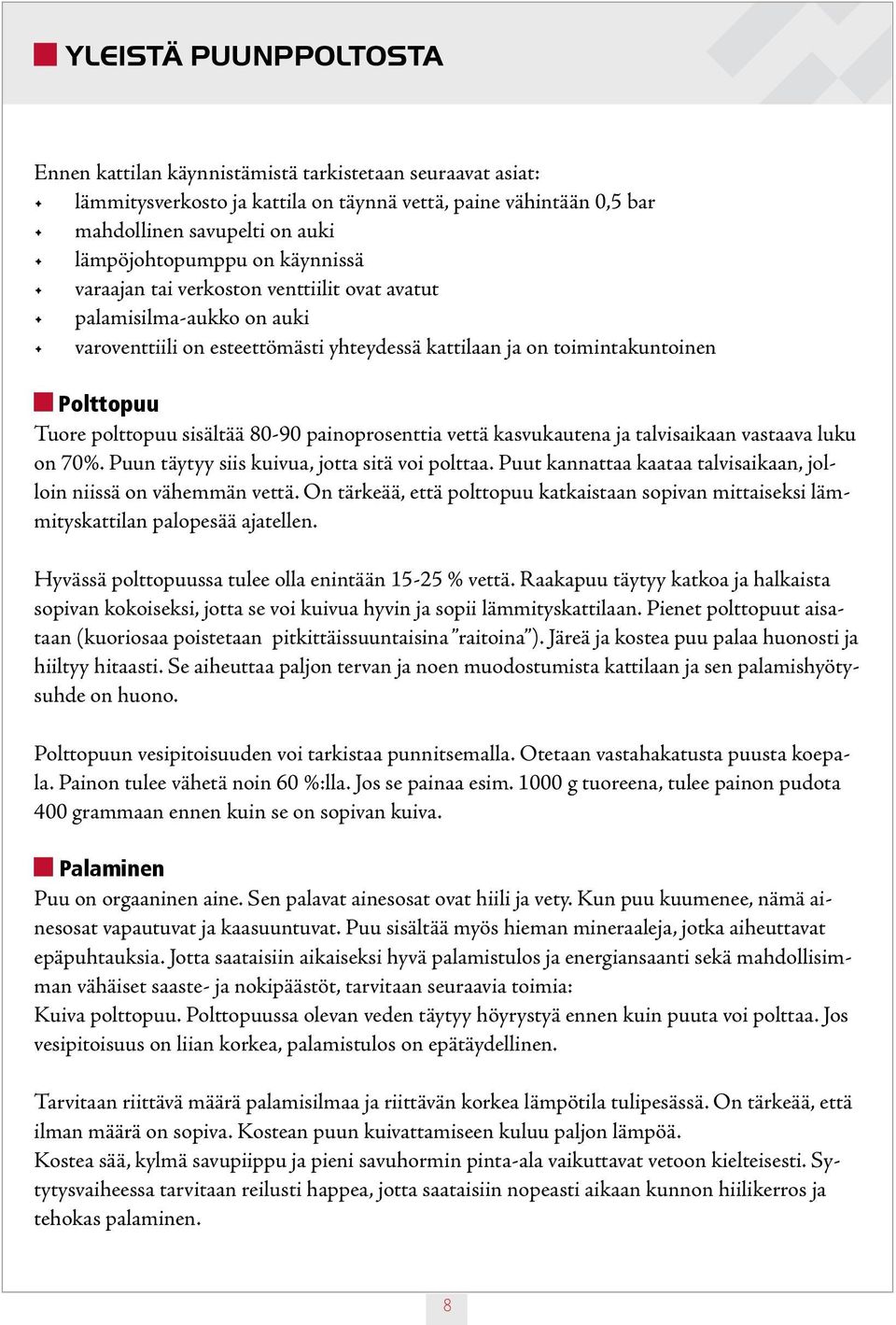

8 YLEISTÄ PUUNPPOLTOSTA Ennen kattilan käynnistämistä tarkistetaan seuraavat asiat: lämmitysverkosto ja kattila on täynnä vettä, paine vähintään 0,5 bar mahdollinen savupelti on auki lämpöjohtopumppu on käynnissä varaajan tai verkoston venttiilit ovat avatut palamisilma-aukko on auki varoventtiili on esteettömästi yhteydessä kattilaan ja on toimintakuntoinen Polttopuu Tuore polttopuu sisältää painoprosenttia vettä kasvukautena ja talvisaikaan vastaava luku on 70%. Puun täytyy siis kuivua, jotta sitä voi polttaa. Puut kannattaa kaataa talvisaikaan, jolloin niissä on vähemmän vettä. On tärkeää, että polttopuu katkaistaan sopivan mittaiseksi lämmityskattilan palopesää ajatellen. Hyvässä polttopuussa tulee olla enintään % vettä. Raakapuu täytyy katkoa ja halkaista sopivan kokoiseksi, jotta se voi kuivua hyvin ja sopii lämmityskattilaan. Pienet polttopuut aisataan (kuoriosaa poistetaan pitkittäissuuntaisina raitoina ). Järeä ja kostea puu palaa huonosti ja hiiltyy hitaasti. Se aiheuttaa paljon tervan ja noen muodostumista kattilaan ja sen palamishyötysuhde on huono. Polttopuun vesipitoisuuden voi tarkistaa punnitsemalla. Otetaan vastahakatusta puusta koepala. Painon tulee vähetä noin 60 %:lla. Jos se painaa esim g tuoreena, tulee painon pudota 400 grammaan ennen kuin se on sopivan kuiva. Palaminen Puu on orgaaninen aine. Sen palavat ainesosat ovat hiili ja vety. Kun puu kuumenee, nämä ainesosat vapautuvat ja kaasuuntuvat. Puu sisältää myös hieman mineraaleja, jotka aiheuttavat epäpuhtauksia. Jotta saataisiin aikaiseksi hyvä palamistulos ja energiansaanti sekä mahdollisimman vähäiset saaste- ja nokipäästöt, tarvitaan seuraavia toimia: Kuiva polttopuu. Polttopuussa olevan veden täytyy höyrystyä ennen kuin puuta voi polttaa. Jos vesipitoisuus on liian korkea, palamistulos on epätäydellinen. Tarvitaan riittävä määrä palamisilmaa ja riittävän korkea lämpötila tulipesässä. On tärkeää, että ilman määrä on sopiva. Kostean puun kuivattamiseen kuluu paljon lämpöä. Kostea sää, kylmä savupiippu ja pieni savuhormin pinta-ala vaikuttavat vetoon kielteisesti. Sytytysvaiheessa tarvitaan reilusti happea, jotta saataisiin nopeasti aikaan kunnon hiilikerros ja tehokas palaminen. 8

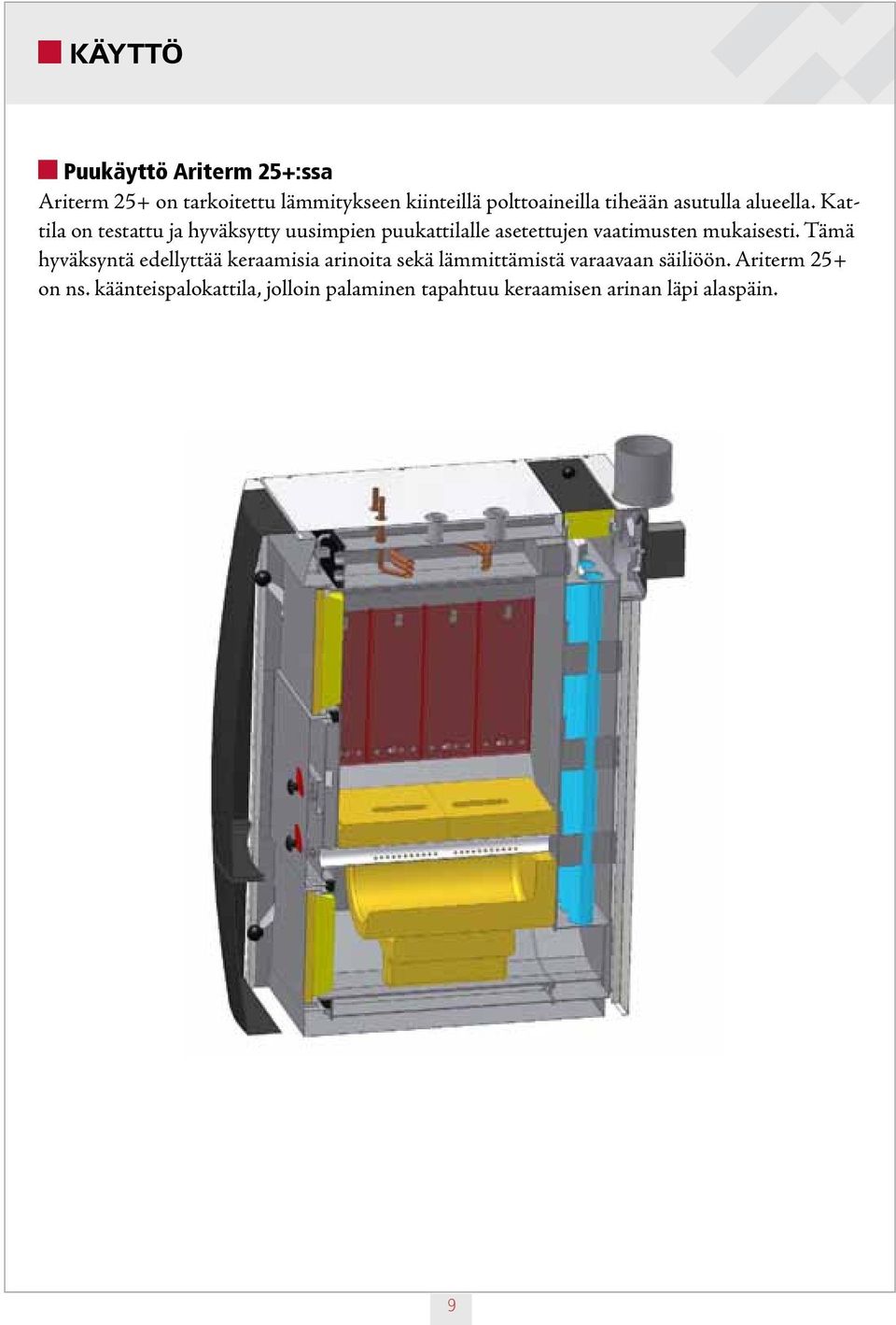

9 KÄYTTÖ Puukäyttö Ariterm 25+:ssa Ariterm 25+ on tarkoitettu lämmitykseen kiinteillä polttoaineilla tiheään asutulla alueella. Kattila on testattu ja hyväksytty uusimpien puukattilalle asetettujen vaatimusten mukaisesti. Tämä hyväksyntä edellyttää keraamisia arinoita sekä lämmittämistä varaavaan säiliöön. Ariterm 25+ on ns. käänteispalokattila, jolloin palaminen tapahtuu keraamisen arinan läpi alaspäin. 9

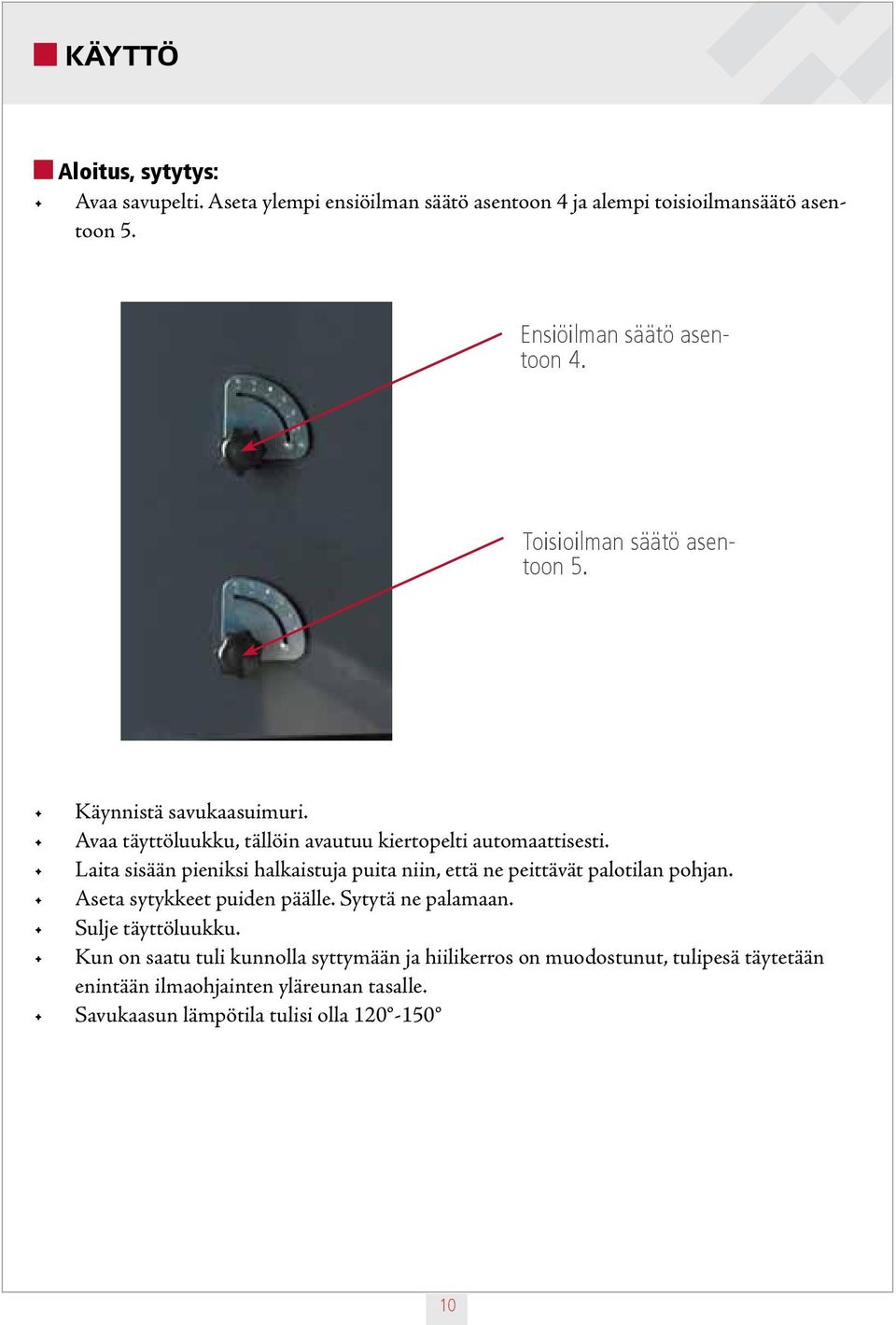

10 KÄYTTÖ Aloitus, sytytys: Avaa savupelti. Aseta ylempi ensiöilman säätö asentoon 4 ja alempi toisioilmansäätö asentoon 5. Ensiöilman säätö asentoon 4. Toisioilman säätö asentoon 5. Käynnistä savukaasuimuri. Avaa täyttöluukku, tällöin avautuu kiertopelti automaattisesti. Laita sisään pieniksi halkaistuja puita niin, että ne peittävät palotilan pohjan. Aseta sytykkeet puiden päälle. Sytytä ne palamaan. Sulje täyttöluukku. Kun on saatu tuli kunnolla syttymään ja hiilikerros on muodostunut, tulipesä täytetään enintään ilmaohjainten yläreunan tasalle. Savukaasun lämpötila tulisi olla

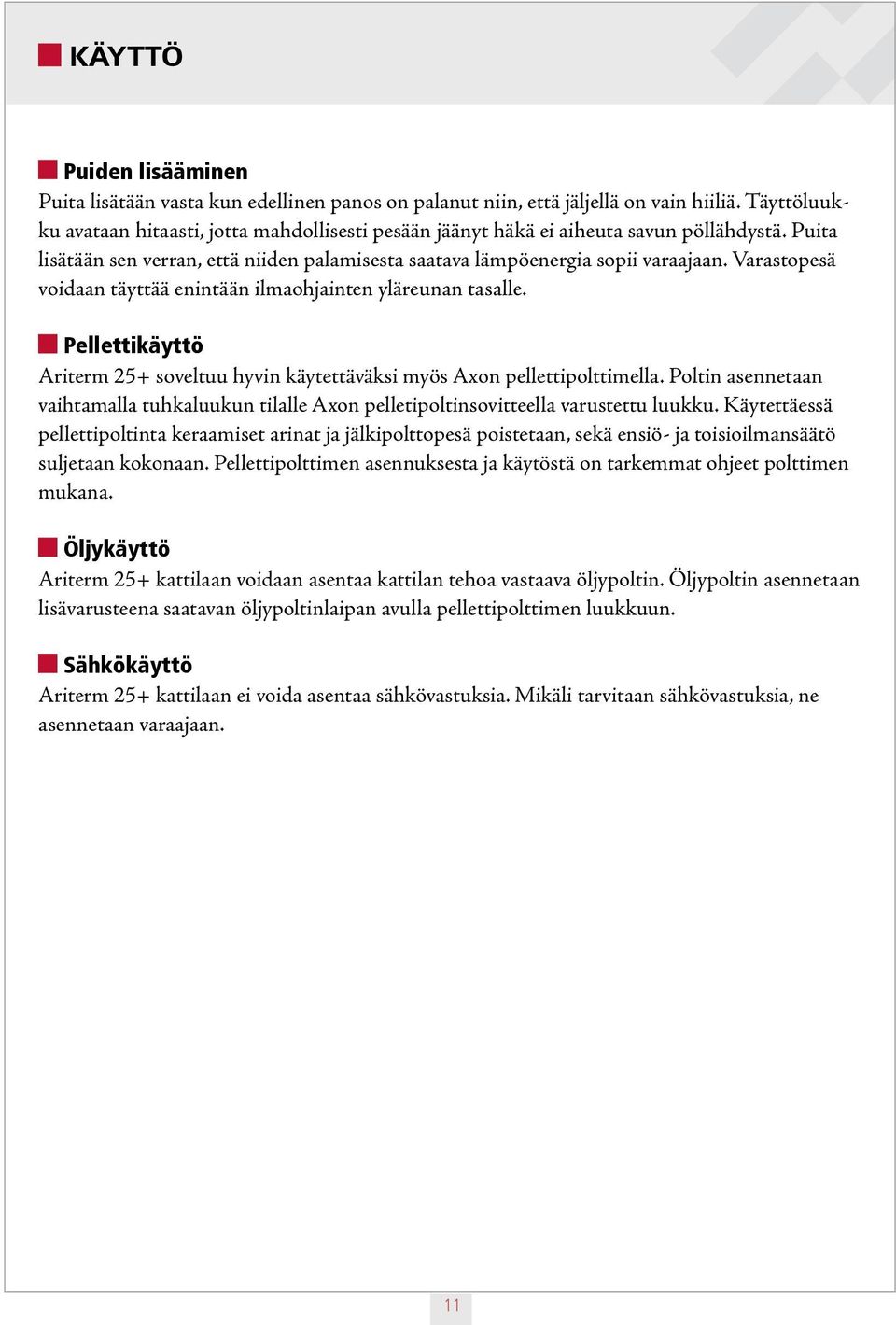

11 KÄYTTÖ Puiden lisääminen Puita lisätään vasta kun edellinen panos on palanut niin, että jäljellä on vain hiiliä. Täyttöluukku avataan hitaasti, jotta mahdollisesti pesään jäänyt häkä ei aiheuta savun pöllähdystä. Puita lisätään sen verran, että niiden palamisesta saatava lämpöenergia sopii varaajaan. Varastopesä voidaan täyttää enintään ilmaohjainten yläreunan tasalle. Pellettikäyttö Ariterm 25+ soveltuu hyvin käytettäväksi myös Axon pellettipolttimella. Poltin asennetaan vaihtamalla tuhkaluukun tilalle Axon pelletipoltinsovitteella varustettu luukku. Käytettäessä pellettipoltinta keraamiset arinat ja jälkipolttopesä poistetaan, sekä ensiö- ja toisioilmansäätö suljetaan kokonaan. Pellettipolttimen asennuksesta ja käytöstä on tarkemmat ohjeet polttimen mukana. Öljykäyttö Ariterm 25+ kattilaan voidaan asentaa kattilan tehoa vastaava öljypoltin. Öljypoltin asennetaan lisävarusteena saatavan öljypoltinlaipan avulla pellettipolttimen luukkuun. Sähkökäyttö Ariterm 25+ kattilaan ei voida asentaa sähkövastuksia. Mikäli tarvitaan sähkövastuksia, ne asennetaan varaajaan. 11

12 HUOLTO JA KUNNOSSAPITO Kattilan toimii moitteettomasti ja on pitkäikäinen kun huolehditaan seuraavista asioista: kattilan tulee olla kuivissa olosuhteissa kattila toimii jatkuvasti määriteltyjen säätöarvojen puitteissa kattila puhdistetaan kun savukaasujen lämpötila on noussut n C puhtaan kattilan vastaavasta arvosta vaurioituneen osan tilalle vaihdetaan uusi riittävän ajoissa. tarkastetaan, ettei kondenssivesi tai putkistovuodoista tuleva vesi pääse vaurioittamaan kattilaa. Ennen jokaista lämmityskautta Tarkistettava että arinan raot ovat auki eikä arinalla ole edellisestä käyttökerrasta jäänyttä palamisjätettä. Tarkasta ja tarvittaessa puhdista savukaasuimurin siivet. Lämmityskaudella noin viikon välein ja tarvittaessa Konvektorin puhdistus on suoritettava aina kun savukaasun lämpötila nousee vastaavasta puhtaan kattilan arvosta n. 30 astetta, tai veto on heikentynyt. Avavataan konvektorin puhdistusluukkuluukku. Poista tuhka keraamisesta jälkipolttopesästä tuhkaluukun kautta. 12

13 HUOLTO JA KUNNOSSAPITO Poista kaikki turbulenssielimet. Kattilan konvektori puhdistetaan harjaamalla konvektoriputket puhtaiksi. Varmista, että kiertopelti avautuu kun täyttöluukku avataan. Varmista, että kiertopelti sulkeutuu kun täyttöluukku suljetaan. Säädä kiertopelti tiiviiksi tarvittessa. 13

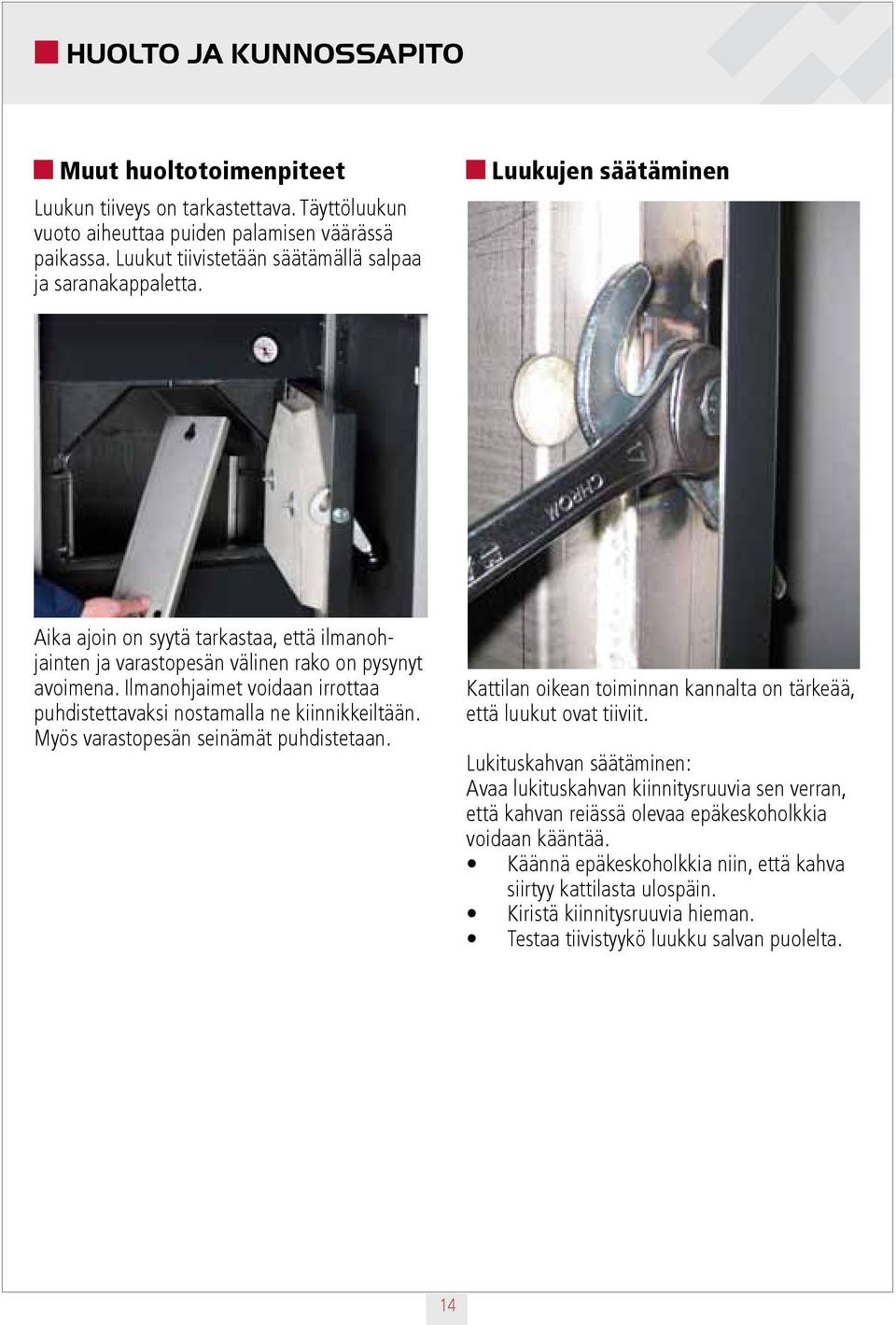

14 HUOLTO JA KUNNOSSAPITO Muut huoltotoimenpiteet Luukun tiiveys on tarkastettava. Täyttöluukun vuoto aiheuttaa puiden palamisen väärässä paikassa. Luukut tiivistetään säätämällä salpaa ja saranakappaletta. Luukujen säätäminen Aika ajoin on syytä tarkastaa, että ilmanohjainten ja varastopesän välinen rako on pysynyt avoimena. Ilmanohjaimet voidaan irrottaa puhdistettavaksi nostamalla ne kiinnikkeiltään. Myös varastopesän seinämät puhdistetaan. Kattilan oikean toiminnan kannalta on tärkeää, että luukut ovat tiiviit. Lukituskahvan säätäminen: Avaa lukituskahvan kiinnitysruuvia sen verran, että kahvan reiässä olevaa epäkeskoholkkia voidaan kääntää. Käännä epäkeskoholkkia niin, että kahva siirtyy kattilasta ulospäin. Kiristä kiinnitysruuvia hieman. Testaa tiivistyykö luukku salvan puolelta. 14

15 HUOLTO JA KUNNOSSAPITO Saranan säätäminen Avaa saranakappaleen molempia kiinnitysruuveja sen verran, että saranaa voidaan siirtää. Siirrä saranakappaletta hieman kattilan suuntaan. Kiristä kiinnitysruuveja hieman testaa tiivistyykö luukku saranan puolelta. Kun luukku on sopivan kireällä, kiristä kaikki kiinnitysruuvit hyvin. Mikäli luukusta loppuu säätövara, on luukun tiiviste uusittava. 15

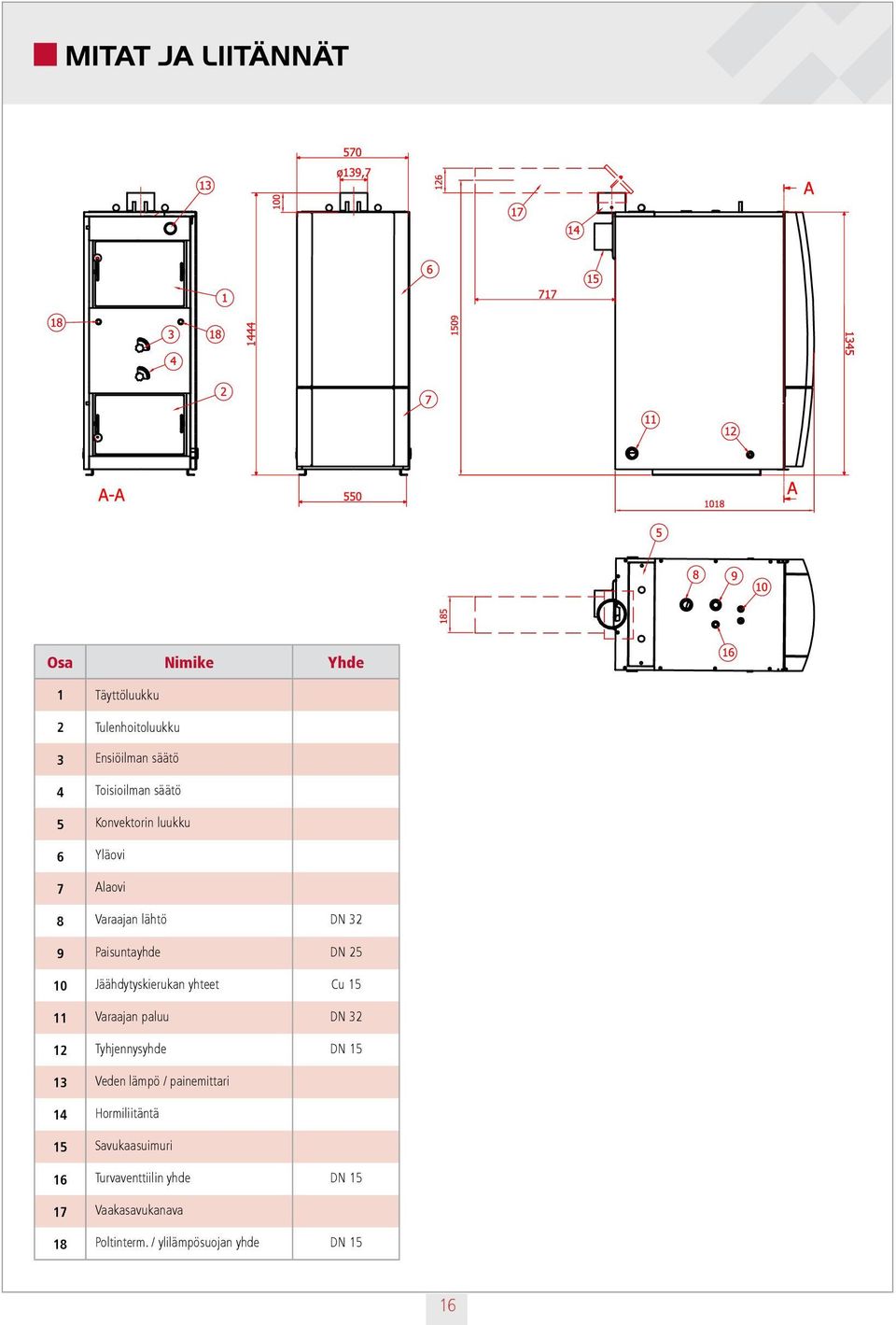

16 MITAT JA LIITÄNNÄT Osa Nimike Yhde 1 Täyttöluukku 2 Tulenhoitoluukku 3 Ensiöilman säätö 4 Toisioilman säätö 5 Konvektorin luukku 6 Yläovi 7 Alaovi 8 Varaajan lähtö DN 32 9 Paisuntayhde DN Jäähdytyskierukan yhteet Cu Varaajan paluu DN Tyhjennysyhde DN Veden lämpö / painemittari 14 Hormiliitäntä 15 Savukaasuimuri 16 Turvaventtiilin yhde DN Vaakasavukanava 18 Poltinterm. / ylilämpösuojan yhde DN 15 16

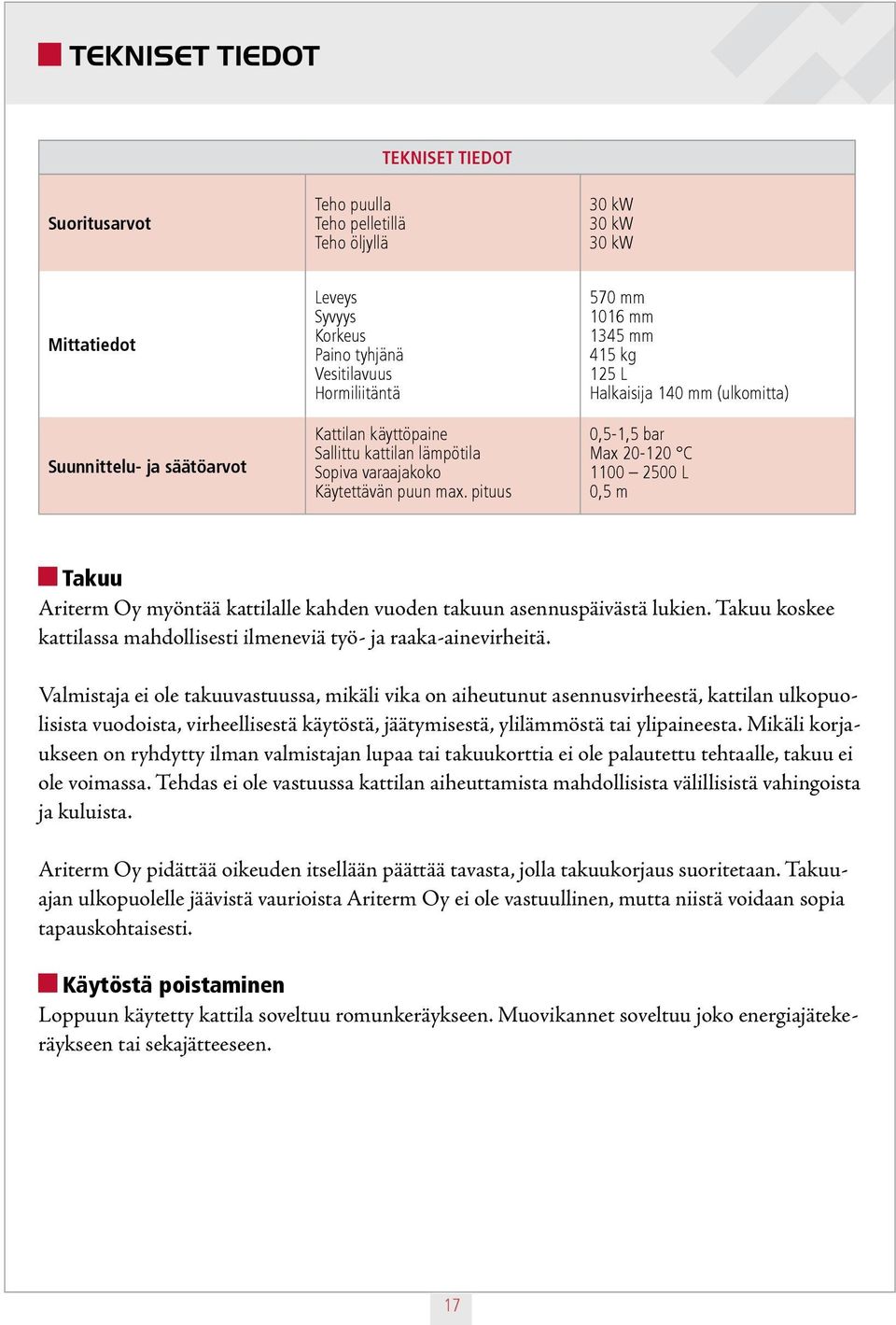

17 TEKNISET TIEDOT Suoritusarvot Teho puulla Teho pelletillä Teho öljyllä TEKNISET TIEDOT 30 kw 30 kw 30 kw Mittatiedot Suunnittelu- ja säätöarvot Leveys Syvyys Korkeus Paino tyhjänä Vesitilavuus Hormiliitäntä Kattilan käyttöpaine Sallittu kattilan lämpötila Sopiva varaajakoko Käytettävän puun max. pituus 570 mm 1016 mm 1345 mm 415 kg 125 L Halkaisija 140 mm (ulkomitta) 0,5-1,5 bar Max C L 0,5 m Takuu Ariterm Oy myöntää kattilalle kahden vuoden takuun asennuspäivästä lukien. Takuu koskee kattilassa mahdollisesti ilmeneviä työ- ja raaka-ainevirheitä. Valmistaja ei ole takuuvastuussa, mikäli vika on aiheutunut asennusvirheestä, kattilan ulkopuolisista vuodoista, virheellisestä käytöstä, jäätymisestä, ylilämmöstä tai ylipaineesta. Mikäli korjaukseen on ryhdytty ilman valmistajan lupaa tai takuukorttia ei ole palautettu tehtaalle, takuu ei ole voimassa. Tehdas ei ole vastuussa kattilan aiheuttamista mahdollisista välillisistä vahingoista ja kuluista. Ariterm Oy pidättää oikeuden itsellään päättää tavasta, jolla takuukorjaus suoritetaan. Takuuajan ulkopuolelle jäävistä vaurioista Ariterm Oy ei ole vastuullinen, mutta niistä voidaan sopia tapauskohtaisesti. Käytöstä poistaminen Loppuun käytetty kattila soveltuu romunkeräykseen. Muovikannet soveltuu joko energiajätekeräykseen tai sekajätteeseen. 17

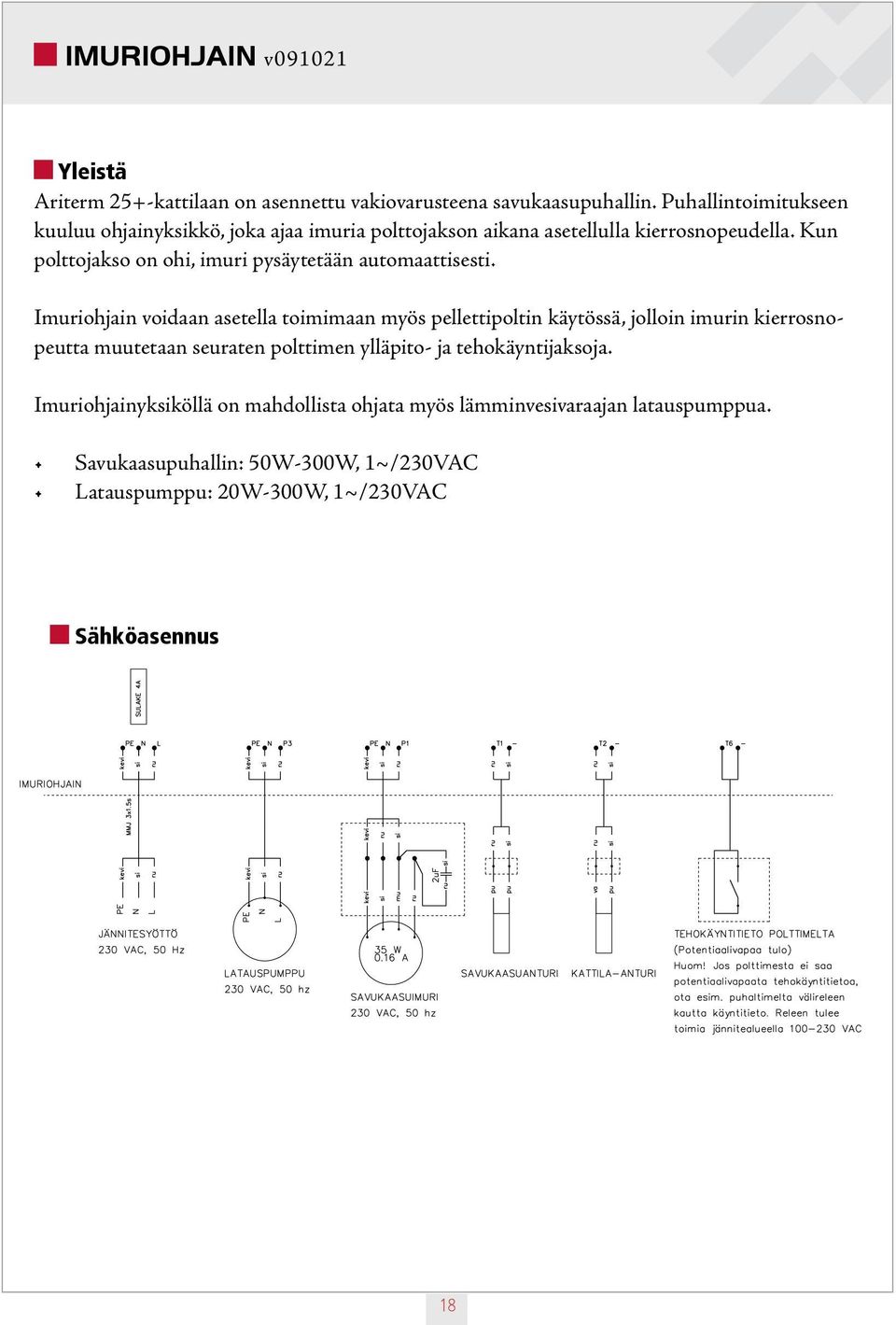

18 IMURIOHJAIN v Yleistä Ariterm 25+-kattilaan on asennettu vakiovarusteena savukaasupuhallin. Puhallintoimitukseen kuuluu ohjainyksikkö, joka ajaa imuria polttojakson aikana asetellulla kierrosnopeudella. Kun polttojakso on ohi, imuri pysäytetään automaattisesti. Imuriohjain voidaan asetella toimimaan myös pellettipoltin käytössä, jolloin imurin kierrosnopeutta muutetaan seuraten polttimen ylläpito- ja tehokäyntijaksoja. Imuriohjainyksiköllä on mahdollista ohjata myös lämminvesivaraajan latauspumppua. Savukaasupuhallin: 50W-300W, 1~/230VAC Latauspumppu: 20W-300W, 1~/230VAC Sähköasennus 18

19 TOIMITUSSISÄLTÖ JA ASENNUS Toimituksen sisältö 1. Ohjainyksikkö 2. Savukaasuanturi 3. Kattilavesianturi 4. Jatkojohto 2kpl P1 P3 T1 T2 T6 230 VAC 50Hz P1=Savukaasupuhallin P3=Latauspumppu T1=Savukaasuanturi T2=Kattilavesianturi T6=Tehokäyntitieto pellettipolttimelta (potentiaalivapaa tulo!). Asennus Ohjainyksikön sijoituspaikka on hyvä valita siten, ettei savukaasu- ja kattilavesianturin johtoa tarvitse pidentää. Savukaasuanturin johdon pituus on 4 m ja kattilavesianturin 4 m. 1. Irrota ohjainyksikön kansi 2. Puhallin, latauspumppu, lämpötila-anturit ja 230VAC-jännitesyöttö johdotetaan ohjausyksikön kannen alla oleville riviliittimille. HUOM! Jos käytettävältä pellettipolttimelta ei ole saatavissa potentiaalivapaata kosketintietoa, voidaan tehokäyntitieto lukea pellettipolttimen paloilmapuhaltimen liittimiltä välireleellä. Käytettävän releen tulee toimia jännitealueella 100VAC-230VAC. Imuriohjaimen tuloa ohjataan sulkeutuvalla koskettimella. Puupolttotila Kun puhallin käynnistetään puupolttotilan ollessa valittuna, käynnistyy viiveaika (tehdasasetuksena 15 minuuttia, voidaan asetella välillä 3min-15min). Kun savukaasupuhaltimen käynnistysviive on käynnissä, näytön vasemmassa yläkulmassa oleva lukuarvo kertoo, kuinka monta minuuttia viiveaikaa on jäljellä. Viiveajan aikana savukaasujen lämpötila nousee yli asetuslämpötilan ja näyttöön tulee kattilan sisälle liekkisymboli. Niin kauan kuin savukaasujen lämpötila on yli tämän raja-arvon, puhallin jatkaa toimintaansa. 19

20 KÄYTTÖTILAT JA KÄYTTÖVALIKOT Testaus Testaus Polttojakson loppuvaiheessa savukaasujen Imuri 55% lämpötila alkaa laskea. Kun lämpötila laskee Latauspumppu ON alle puhaltimen toimintalämpötila-rajan (tehdasasetus 90 C, aseteltavissa 70 C-150 C), T1 30 C puhallin pysähtyy automaattisesti. T2 22 C Puhallinnopeus käyntijaksolle on tehdasasetuksena 60%. Nopeutta voidaan muuttaa välillä 0-100%. Pellettikäyttö Asetukset Pelletti Jos kattilassa käytetään pellettipoltinta, imuriohjain Imuri / on max mahdollista asetella 50% toimimaan Imuri siten, / että min imuri seuraa polttimen 30% LP.n käynnistys 70 C toimintatilaa (ei siis perustuen savukaasun lämpötilaan). Pellettipolttimen tehokäyntitieto (pitää olla potentiaalivapaa) luetaan ohjaimelle tulolla. Kun käyttötavaksi on valittu Pelletti, imuri käy koko ajan. Kun pellettipoltin on lepotilassa/ylläpidolla, käy imuri alempaa kier-rosnopeutta. ImuriPolttimen aloittaessa teho-käynnin, ON imurin SK-lämpötila kierrokset nostetaan ylemmälle 24 C kierrosnopeudelle. Latauspumppu ON Kattilalämpö 21 C Käyttövalikot Valikot Ohjaimen perusnäytössä on kuva kattilasta ja savukaasupuhaltimesta. Kun puhallin käy, pyörii puhallinsymboli. T1 osoittaa savukaasun lämpötilan. ON (+) T1 0% 27 C T1 T2 22 C T2 Imuri Asetukset 55% Puu Latauspumppu ON Kun Asetukset -valikosta on valittu käyttöön Imuri / lämpöt savukaasupuhaltimen T1 lisäksi latauspumpputoiminto T2 ja kattilavesianturi, tulee näyttöön Imuriviive 30 C Imurin 22 Cnopeus varaajasäiliö, pumppusymboli ja kattilaveden LP.n käynnistys lämpötilan oloarvo T2. Pumpun käydessä Ei pumppusymboli pyörii. Esimerkkikuvassa ohjaimen käyttötavaksi Asetukset Pelletti on aseteltu Puu. Tällöin näytön vasemmassa yläkulmassa on kehote ON (+) käynnistää Imuri / max imuri painamalla näytön alla olevista MENUES 50% neljästä Imuri / min 30% painikkeesta +-näppäintä. Kun imuri käy, LP.n käynnistys näytön vasemmassa yläkulmassa Huolto 70 C on numero, joka kertoo, kuinka monta minuuttia Asetukset käynnistysviivettä on jäljellä. Testaus Ohjainyksikön valikoihin perusnäytöstä siirrytään painamalla oikealle osoittavaa nuolta. Imuri SK-lämpötila Latauspumppu Kattilalämpö Valikot ON Huolto 24 C ON Käyttötapa 21 C Latauspumppu Kattilalämpö Suomi Tässä näytössä imuri voidaan pysäyttää kesken viiveajan tai estää sen käynnistäminen. Myös ON (+) latauspumpun ottaminen pois käytöstä on mahdollista. Jos esimerkiksi T1 imurin 27 C toiminta halutaan pysäyttää, kelataan oikealle T1 osoittava musta nuoli kyseisen 0% rivin Imurikohdalle painamalla +/- -painikkeita. Kun nuoli on oikealla rivillä, aktivoidaan ko. kohta painalla oikealle osoittavaa T2 nuolta. 22 C Tällöin rivi muuttuu mustaksi ja asetus on vaihdettavissa OFF-tilaan +/- T2 -painikkeilla. 20

21 KÄYTTÖVALIKOT Asetukset Puu Vaikka Imuri latauspumppu / lämpöton valittu ON-tilaan, 90 C se ei Imuriviive pyöri, jos kattilaveden lämpötila 15min on alle pumpun Imurin käynnistyslämpötilan. nopeus Imurin 60% ja pumpun LP.n toiminnan käynnistys voi koestaa parhaiten 70 C Testaus Ei Asetukset Puu - valikossa. Valitsemalla Valikot-rivi 93 C ja painamalla ja painamalla oikealle osoittavaa Imuri / lämpöt 90 C nuolta, päästään päävalikkoon, josta edelleen Imuriviive 15min alavalikoihin Huolto, Asetukset ja Testaus. Imurin nopeus 60% LP.n käynnistys 70 C MENUES Ei 93 C Huolto Asetukset Testaus MENUES Huolto Asetukset Näytön valikoissa voi siirtyä edelliseen Testaus valikkoon painamalla vasemmalle osoittavaa nuolta. Huolto Jos mitään painiketta ei ole painettu viimeisen minuutin aikana, näyttö palautuu perusnäyttöön. Käyttötapa 55% Puu Latauspumppu ON ON Huolto Kattilalämpö - valikko ON Suomi 30 C Huolto 22 C Kun halutaan latauspumpputoiminto käyttöön, tulee ko. rivin olla tilassa ON. Kun valittu ON -tilaan, päänäytölle ilmestyy varaajaja pumppusymbolit. Samalla tulevat näkyviin latauspumpputoimintoon liittyvät asetukset näkyviin Asetukset- valikkoon. Kattilalämpöanturin saa aseteltua käyttöön riippumatta siitä, onko latauspumppu käytössä vai ei. Huolto - valikon alimmalla rivillä näyte-tään kieli, joka on parhaillaan käytössä. Valittavissa ovat suomi, ruotsi ja englanti. Asetukset - valikko (Puu-käyttö) Kun muutetaan esim. aika-arvoja tai asetuslämpötiloja, yksi painallus kasvattaa asetusta yhdellä yksiköllä. Pitämällä näppäintä pohjassa voidaan asetusta pienentää/ suurentaa nopeammin. Asetukset Puu Imuri / lämpöt Imuriviive Imurin nopeus LP.n käynnistys Ei 90 C 15min 60% 70 C 93 C Käyttötapa Latauspumppu Kattilalämpö Pelletti Suomi tys Puu ON ON 50% 30% Huolto - 70 C valikon asetukset ovat tärkeät, sillä siellä määritetään ohjainyksikön toimintatapa Käyttötila. Tehdasasetuksena käyttötapa on puukäyttö Puu. Kun imuria halutaan ohjata pellettipolttimen käyttämänä, vaihdetaan toimintatavaksi Pelletti. HUOM! Toimintatilan valinta pitää tehdä minuutin ON kuluessa siitä, kun ohjaimelle on kytketty 24 C syöttöjännite. ON 21 C 21 Ei- asetuksella määritetään kattilaveden lämpötila, jossa savukaasuimuri alkaa rajoittamaan MENUES tehoa pulssittamalla imurin käyntiä. Kun kattilavesi on yli asetuksen, puhallin käy yhden Huolto minuutin jakson pitäen tämän jälkeen minuutin Asetukset tauon. Tehdasasetuksena on 93 C ja asetusväli Testaus87-93 C. Kun Huolto - valikossa on valittu käyttöön Puu, Asetukset - valikossa esitetään seuraavat asiat. Imuri / lämpöt. = määrittää lämpötilarajan savukaasulle, jonka alle mentäessä imuri pysäytetään. Tehdasasetus 90 C. Huolto Aseteltavissa välillä 70 C-150 C. Käyttötapa Latauspumppu Kattilalämpö Puu ON ON

22 KÄYTTÖVALIKOT Imuriviive: Kun polttojakso käynnistetään painamalla + -painiketta, käynnistyy tämä viiveaika. Viiveajan kuluessa savukaasujen tulee lämmetä yli asetetun Imuri / lämpöt.. Kun lämpötila noussut yli raja-arvon, imuri käy niin kauan, kunnes lämpötila laskee alle tämän rajan. Tehdasasetuksena ajaksi on aseteltu 15 minuuttia. Asetteluväli on 3min- 15min. Imurinnopeus: Tämä %-arvo määrittää imurin pyörimisnopeuden. Testaus Aseteltavissa välillä 0-100%. Imuri 55% LP:n Latauspumppu käynnistys: Kun latauspumppu ONon valittu Huolto - valikossa käyttöön, aseteltavana on kattilavedelle T1 arvo, jolloin latauspumppu 30 C käynnistyy. T2 Kun lämpötila laskee 5 C 22 C alle tämän lämpötilan, pumppu pysäh-tyy. Jos pumppu ei ole käynyt viimeisen 48 tunnin aikana, käytetään sitä 10s. Asetukset Pelletti Imuri / max Imuri / min LP.n käynnistys 50% 30% 70 C Asetukset - valikko (Pelletti) Kun pellettitoimintatila on asetettu päälle Huolto - valikossa. Asetukset - valikossa on aseteltavana Imuri kaksi pyörimisnopeusasetusta. ON SK-lämpötila 24 C HUOM! Latauspumppu Toimintatilan valinta pitää ON tehdä minuutin Kattilalämpö kuluessa siitä, kun ohjaimelle 21 C on kytketty Valikot syöttöjännite. Pellettitoimintatilassa puhallin käy koko ajan. Kun poltin on ylläpitopoltolla/lepotilassa, imuria ohjataan alemmalla asetusarvolla Imuri / min.kun poltin siirtyy tehokäynnille, nostetaan imurin kierrokset korkeammalle tasolle. Imuri / max perusnäytön kattilan sisällä tällöin liekkisymboli. Kun pellettipoltin siirtyy jälleen ylläpidolle, siirrytään takaisin pienemmälle nopeudelle. Testaus - valikko Testaus Imuri Latauspumppu T1 T2 Asetukset Puu Imuri / lämpöt Imuriviive 55% Imurin ON nopeus LP.n käynnistys Ei 30 C 22 C Testaus - valikossa voidaan laitetta käyttöönotettaessa testata imurin ja latauspumpun toiminta. Asetukset Imuria Pelletti voidaan ohjata välillä MENUES 20%-100%. Kun nopeutta pienennetään Huolto portaalta Imuri 20%, / max nopeusohje menee Asetukset 0%:iin 50% ja imuri Imuri pysähtyy. / min Testaus 30% LP.n käynnistys 70 C T1 osoittaa savukaasuanturin ja T2 kattilavesianturin mittaaman arvon. HUOM! Latauspumppu ja T2 rivejä ei esitetä näytöllä, jos niitä ei ole otettu käyttöön Huolto valikossa. Huolto Imuri SK-lämpötila Latauspumppu Kattilalämpö Valikot Käyttötapa ON Latauspumppu 24 C Kattilalämpö ON Suomi 21 C ON (+) T1 27 C T1 22 ON (+) T1 27 C

23 VAATIMUSTEMUKAISUUSVAKUUTUS 23

24 TAKUUKORTTI - ARITERM asiakkaan kappale - ASENNUS Asennus päivämäärä Valmistusnumero Tuote ARITERM 25+ ASIAKAS Nimi Puhelin Sähköposti Lähiosoiote Postinumero Postitoimipaikka Allekirjoitus ASENTAJA Asennusliike Asentaja Puhelin Lähiosoite Postinumero Postitoimipaikka Allekirjoitus Täytä tiedot ja säilytä tämä kappale Takuuehdot Valmistaja myöntää tälle laitteelle kahden (2) vuoden takuun asennuspäivästä lukien. Takuu koskee mahdollisesti ilmeneviä työ- ja raaka-ainevirheitä. Valmistaja ei ole takuuvastuussa, mikäli vika on aiheutunut esim.: asennusvirheestä ulkopuolisista vuodoista tai syövyttävistä olosuhteista virheellisestä käytöstä tai puutteellisesta huollosta jäätymisestä ylilämmöstä ylipaineesta asennus- ja käyttöohjeiden noudattamatta jättämisestä Valmistaja ei myöskään ole takuuvastuussa mikäli korjaukseen on ryhdytty ilman valmistajan lupaa tai takuukorttia ei ole palautettu tehtaalle. Valmistaja ei ole vastuussa laitteen aiheuttamista mahdollisista välillisistä vahingoista ja kuluista. Valmistaja pidättää oikeuden itsellään päättää tavasta, jolla takuukorjaus suoritetaan. 24

25 Leikkaa tästä! Leikkaa tästä! TAKUUKORTTI - ARITERM 25+ ASENNUS Asennus päivämäärä Valmistusnumero Tuote ASIAKAS Nimi Puhelin Sähköposti Lähiosoiote Postinumero Postitoimipaikka Allekirjoitus ASENTAJA Asennusliike Asentaja Puhelin Lähiosoite Postinumero Postitoimipaikka Allekirjoitus Lähetä tämä takuukortti Ariterm Oy:lle Leikkaa sivu irti Nido reunat yhteen niin että osoitepuoli on näkyvillä ja postita HUOM! postimaksu on jo maksettu 25 - ARITERM OY:n kappale - ARITERM 25+ Takuuehdot Valmistaja myöntää tälle laitteelle kahden (2) vuoden takuun asennuspäivästä lukien. Takuu koskee mahdollisesti ilmeneviä työ- ja raaka-ainevirheitä. Valmistaja ei ole takuuvastuussa, mikäli vika on aiheutunut esim.: asennusvirheestä ulkopuolisista vuodoista tai syövyttävistä olosuhteista virheellisestä käytöstä tai puutteellisesta huollosta jäätymisestä ylilämmöstä ylipaineesta asennus- ja käyttöohjeiden noudattamatta jättämisestä Valmistaja ei myöskään ole takuuvastuussa mikäli korjaukseen on ryhdytty ilman valmistajan lupaa tai takuukorttia ei ole palautettu tehtaalle. Valmistaja ei ole vastuussa laitteen aiheuttamista mahdollisista välillisistä vahingoista ja kuluista. Valmistaja pidättää oikeuden itsellään päättää tavasta, jolla takuukorjaus suoritetaan.

26 PRIORITY / PRIORITAIRE BY AIRMAIL / PAR AVION IBRS / CCRI Code NO STAMP REQUIRED NE PAS AFFRANCHIR REPLY PAID / RÉPONSE PAYÉE FINLAND / FINLANDE OY ARITERM AB FI SAARIJÄRVI FINLAND

27 MUISTIINPANOJA 27

28 - Oikeudet muutoksiin pidätetään. ARITERM OY PL 59 (Uuraistentie 1) 43101, Saarijärvi Puhelin (014) , telefax (014)
