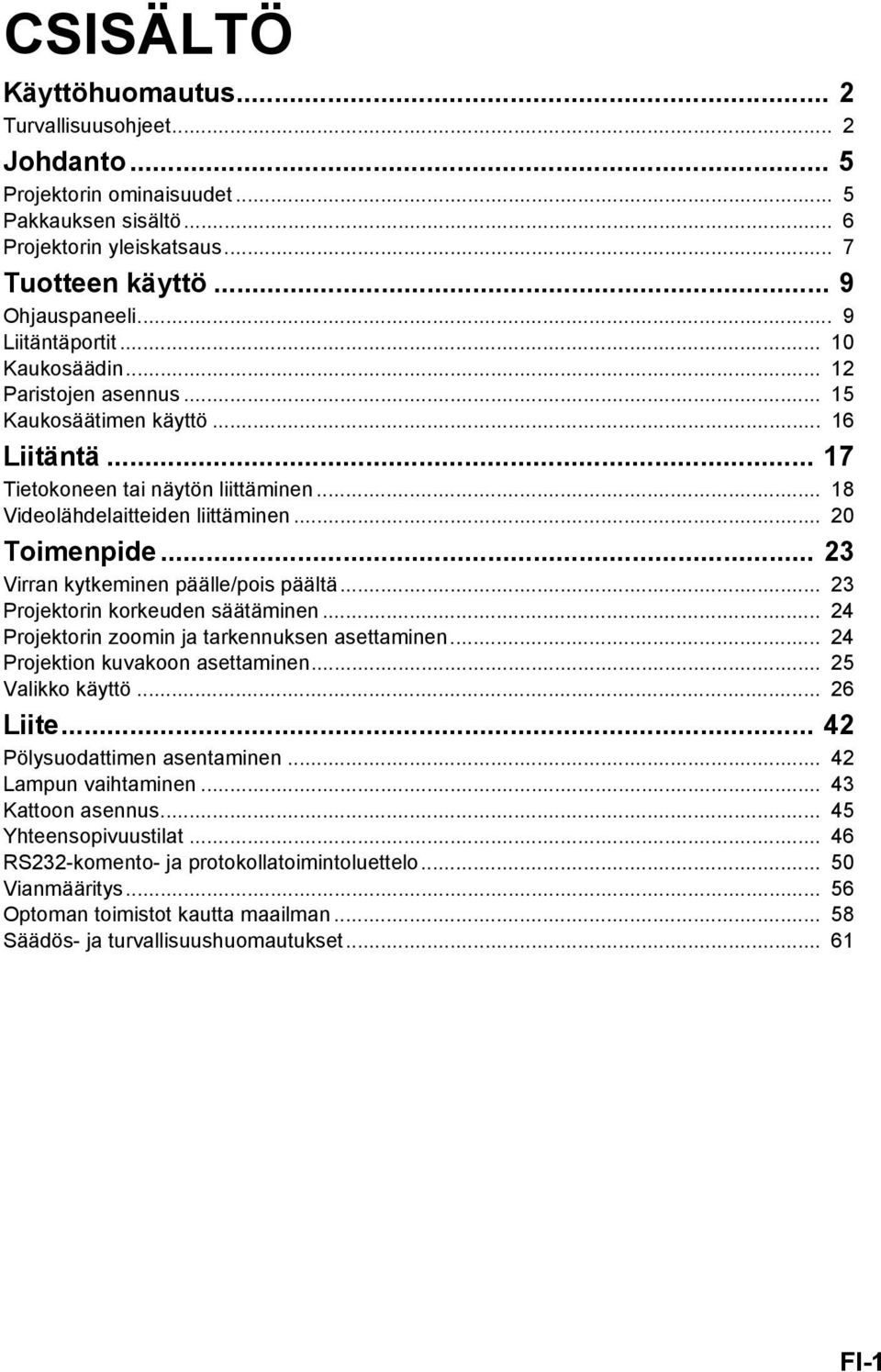

1 CSISÄLTÖ Käyttöhuomautus... 2 Turvallisuusohjeet... 2 Johdanto... 5 Projektorin ominaisuudet... 5 Pakkauksen sisältö... 6 Projektorin yleiskatsaus... 7 Tuotteen käyttö... 9 Ohjauspaneeli... 9 Liitäntäportit Kaukosäädin Paristojen asennus Kaukosäätimen käyttö Liitäntä Tietokoneen tai näytön liittäminen Videolähdelaitteiden liittäminen Toimenpide Virran kytkeminen päälle/pois päältä Projektorin korkeuden säätäminen Projektorin zoomin ja tarkennuksen asettaminen Projektion kuvakoon asettaminen Valikko käyttö Liite Pölysuodattimen asentaminen Lampun vaihtaminen Kattoon asennus Yhteensopivuustilat RS232-komento- ja protokollatoimintoluettelo Vianmääritys Optoman toimistot kautta maailman Säädös- ja turvallisuushuomautukset FI-1

2 Käyttöhuomautus Turvallisuusohjeet Lue kaikki nämä ohjeet ennen kuin käytät projektoria, ja säästä ne tulevaa tarvetta varten. 1. Lue ohjeet Kaikki turvallisuus- ja käyttöohjeet tulee lukea ennen kuin laitetta käytetään. 2. Huomautuksia ja varoituksia Kaikkia käyttöohjeiden huomautuksia ja varoituksia tulee noudattaa. 3. Puhdistaminen Irrota projektori pistorasiasta ennen puhdistamista. Käytä kosteaa kangasta projektorin kotelon puhdistamiseen. Älä käytä nestemäisiä puhdistusaineita tai aerosoleja. 4. Lisävarusteet Älä aseta tätä tuotetta epävakaalle kärrylle, tasolle tai pöydälle. Tuote voi pudota, mikä voi aiheuttaa vakavaa vahinkoa tuotteelle. Pidä muoviset pakkausmateriaalit (projektorista, lisävarusteista ja muista osista) poissa lasten ulottuvilta, koska nämä pussit voivat aiheuttaa tukehtumiskuoleman. Ole erityisen varovainen pienten lasten lähellä. 5. Tuuletus Projektorissa on tuuletusaukkoja sekä ilmanottoa että ilmanpoistoa varten. Älä peitä tai aseta mitään näiden paikkojen lähelle, koska lämpöä saattaa kerääntyä laitteen sisälle, mikä heikentää kuvanlaatua tai vahingoittaa projektoria. 6. Virtalähteet Tarkista, että laitteen käyttöjännite on sama kuin paikallinen käyttöjännite. 7. Huolto Älä yritä huoltaa projektoria itse. Turvaudu kaikessa huollossa pätevään huoltohenkilöstöön. 8. Varaosat Kun varaosia tarvitaan, käytä vain valmistajan määrittämiä varaosia. Valtuuttamattomat vaihdot voivat aiheuttaa tulipalon, sähköiskun tai muita vaaroja. FI-2

3 9. Kosteustiivistymät Älä käytä projektoria koskaan heti kylmästä paikasta lämpimään siirron jälkeen. Projektorin ollessa sellaisen lämmönvaihtelun alaisena saattaa linssiin ja oleellisen tärkeisiin sisäosiin tulla kosteutta. Älä käytä projektoria ainakaan 2 tuntiin tällaisen erittäin suuren tai äkillisen lämmönvaihtelun jälkeen, sillä siten estetään mahdollinen laitteen vikaantuminen. FI-3

4 Huomautuksia virtajohdosta Virtajohdon on täytettävä niiden maiden vaatimukset, joissa projektoria käytetään. Vahvista virtapistokkeen tyyppi seuraavista kuvista ja varmista, että käytät oikeaa virtajohtoa. Jos mukana tullut virtajohto ei sovi pistorasiaan, ota yhteyttä jälleenmyyjään. Projektorissa on maadoitettu virtapistoke. Varmista, että pistorasia vastaa pistoketta. Älä kierrä maadoitetun pistokkeen turvatarkoitusta. Suosittelemme, että käytät myös videolähdelaitetta, joka on varustettu maadoitetulla virtapistokkeella, jotta välttyisit jännitevaihteluista johtuvilta signaalihäiriöiltä. Maa Maa Australialle ja manner- Kiinalle Maa USA:lle ja Kanadalle Maa Manner-Euroopalle Yhdistyneelle kuningaskunnalle FI-4

5 Johdanto Projektorin ominaisuudet Projektorissa on suorituskykyinen optinen projektiomoottori ja käyttäjäystävällinen suunnittelu luotettavuutta ja helppokäyttöisyyttä varten. Projektorissa ovat seuraavat ominaisuudet: Yhden sirun 0,55" Texas Instrumentsin DLP -tekniikka (SVGA/XGAmalli) Yhden sirun 0,65" Texas Instrumentsin DLP -tekniikka (WXGA-malli) SVGA (800 x 600 pikseliä) XGA (1 024 x 768 pikseliä) WXGA (1280 x 800 pikseliä) Yhteensopiva Macintosh -tietokoneiden kanssa Yhteensopiva NTSC-, PAL-, SECAM- ja HDTV-järjestelmien kanssa D-Sub 15-nast. liitäntä analogiseen videoliitettävyyteen Käyttäjäystävällinen, monikielinen ruutunäyttö Parannettu elektroninen trapetsivääristymän korjaus RS-232-liitin sarjaohjausta varten Quick Resume -ominaisuus Eco + -tila taloudellisempaa käyttöä varten Full 3D Huomautus Tässä käsikirjassa olevat tiedot voivat muuttua ilmoittamatta. Koko tämän asiakirjan tai minkään tämän asiakirjan osan jäljentäminen, siirtäminen tai kopioiminen ei ole sallittua ilman ilmaistua kirjallista suostumusta. FI-5

6 Pakkauksen sisältö Kun avaat projektorin pakkauksen, varmista, että sinulla on kaikki nämä komponentit: Projektori (linssinsuojus aluekohtainen) AC-virtajohto VGA-kaapeli (D-Sub D-Sub) Kaukosäädin (infrapuna) tai Kaukosäädin laserosoittimella (alueen mukaan) ja paristot (AAA x 2) Kantokassi (valinnainen tietyillä malleilla) Pölysuodatin (aluekohtainen) Ruuvi ja välilevy (aluekohtainen) Asiakirjat: Käyttöopas Takuukortti Pikaopaskortti WEEE-kortti (vain EMEAmaissa) Huomautus Katso Euroopan takuutiedot osoitteesta Johtuen sovellusten eroavuuksista eri maissa, joillakin alueilla voi olla erilaisia lisävarusteita. Ota välittömästi yhteyttä jälleenmyyjään, jos mikään tarvikkeista puuttuu, näyttää vaurioituneelta, tai jos laite ei toimi. Säästä alkuperäinen pakkaus ja pakkausmateriaalit, sillä ne ovat hyödyllisiä, jos joudut joskus lähettämään laitteesi jonnekin. Parhaan suojan saat pakkaamalla näytön samalla tavalla kuin se oli alun perin tehtaalla pakattu. FI-6

7 Projektorin yleiskatsaus Näkymä edestä Ilmavirta ulos Ilmavirta sisään Edessä oleva kaukosäätimen infrapuna-anturi Nostojalka Projektiolinssi Tarkennusrengas Kaiutin Tuuletusreiät Zoomausrengas Ohjauspaneeli Lampun suoja FI-7

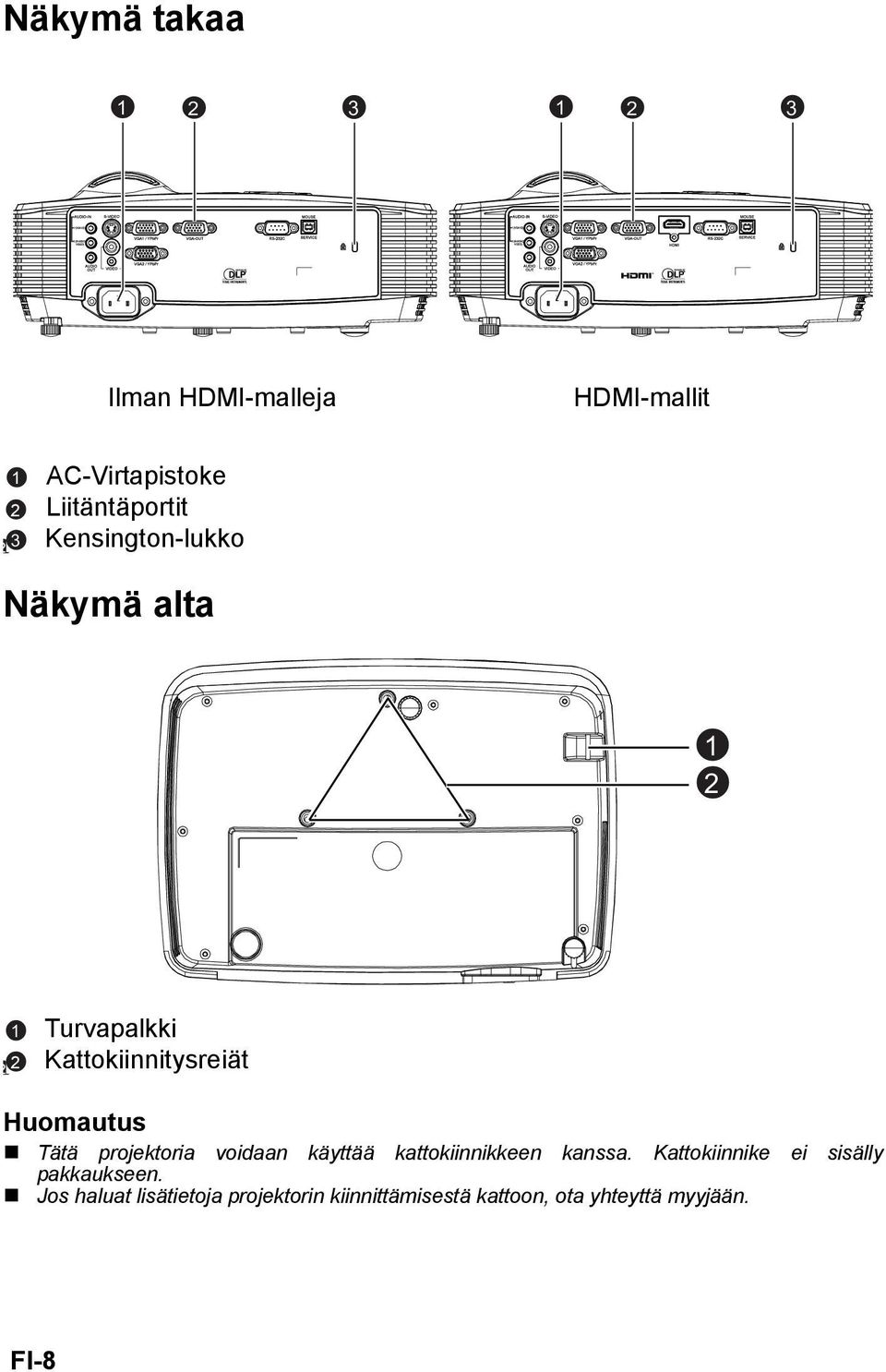

8 Näkymä takaa Ilman HDMI-malleja HDMI-mallit AC-Virtapistoke Liitäntäportit Kensington-lukko Näkymä alta Turvapalkki Kattokiinnitysreiät Huomautus Tätä projektoria voidaan käyttää kattokiinnikkeen kanssa. Kattokiinnike ei sisälly pakkaukseen. Jos haluat lisätietoja projektorin kiinnittämisestä kattoon, ota yhteyttä myyjään. FI-8

9 Tuotteen käyttö Ohjauspaneeli Trapetsikorjaus ( / ) Korjaa manuaalisesti projektion kulman aiheuttamaa vääristymistä. TEMP (Lämpötilan LED-merkkivalo) Katso "LED-merkkivalojen viestit" kohdasta sivu 57. SOURCE Vaihda tulosignaalien välillä. POWER (Virran LED-merkkivalo) Katso "LED-merkkivalojen viestit" kohdasta sivu 57. Virta Kytke projektori päälle tai pois. HELP Näyttöohjevalikko. LAMP (Lampun LED-merkkivalo) Katso "LED-merkkivalojen viestit" kohdasta sivu 57. ENTER Vahvista kohteen valinta. Re-SYNC Synkronoi projektorin automaattisesti tulolähteen kanssa. Neljä suuntapainiketta Valitse kohteita tai säädä valintoja neljällä suuntapainikkeella. MENU Tuo ruutunäyttövalikot esiin tai sulkee ne. 1 FI-9

10 Liitäntäportit AUDIO-IN 1 Liitä tietokoneen audiolähtö tähän liitäntään. S-VIDEO Liitä videolaitteen S-videolähtö tähän liitäntään. VGA1/YPbPr Liitä kuvatulosignaali (analoginen RGB tai komponentti) tähän liitäntään. VGA-OUT Liitä ulkoiseen monitoriin. Eco-tilassa (Valmiustila), VGA-OUT on pois käytöstä. Aktiivisessa tilassa (Valmiustila), VGA-OUT on käytössä. HDMI Liitä HDMI-lähtö videolaitteistosta tähän liitäntään. (Tämä toiminto on käytettävissä vain tuotteissa, joissa on HDMItuloliitäntä.) RS-232C Kun käytät projektoria tietokoneen välityksellä, liitä tämä tietokoneen ohjaavan tietokoneen RS-232C-porttiin. Huolto/Hiiri Tämä liitäntä tukee laiteohjelmistopäivitystä, etähiirtä ja hiiren sivu ylös/ alas -toimintoa. VGA2-IN/YPbPr Liitä kuvatulosignaali (analoginen RGB tai komponentti) tähän liitäntään. VIDEO Liitä videolaitteen komposiittivideolähtö tähän liitäntään. FI-10

11 10 11 AUDIO-OUT Liitä ulkoiseen kaiutinjärjestelmään. Audio loop through -lähtö on tuettu Audio 1:stä, 2:sta ja HDMI:stä. Eco-tilassa (Valmiustila), AUDIO-OUT on pois käytöstä. Aktiivisessa tilassa (Valmiustila), AUDIO-OUT on käytössä. AUDIO-IN 2 Liitä videolaitteen audiolähtö tähän liitäntään. FI-11

12 Kaukosäädin a b Kaukosäädin vaihtelee alueen mukaan Power Kytke projektori päälle tai pois. Source Vaihda tulosignaalien välillä. Vasen hiiri Paina hiiren vasenta painiketta, kunhiiritila on aktivoitu. FI-12

13 a 18b Neljä suuntapainiketta Valitse kohteita tai säädä valintoja neljällä suuntapainikkeella. "YLÖS"-näppäin: Kun valikko ei ole käytössä, Ylös-näppäintä käytetään USB-hiiren emulointiin. "Vasen"-näppäin: Kun valikko ei ole käytössä, Vasen-näppäintä käytetään USB-hiiren emulointiin. "Oikea"-näppäin: Kun valikko ei ole käytössä, Oikea-näppäintä käytetään USB-hiiren emulointiin. "Alas"-näppäin: Kun valikko ei ole käytössä, Alas-näppäintä käytetään USBhiiren emulointiin. Page- Suorita sivu alas -toiminto kun hiiritila on aktivoitu. Keystone (+/-) Korjaa manuaalisesti projektion kulman aiheuttamaa vääristymistä. Brightness Näytä kirkkauden säätämisen asetuspalkki. Freeze Pysäytä projisoitu kuva. HDMI Näytä HDMI-signaali. (Tämä toiminto ei toimi, jos tuotteessa ei ole HDMI-ominaisuutta.) S-video Näytä S-videosignaali. Eco+ Kirkkaustilavalikko päälle/pois VGA Kytke lähde järjestyksessä VGA1:ksi tai VGA2:ksi. Switch Kytke hiiritilaan, kun kuvaruutuvalikot on suljettu. User Käyttäjän määriteltävissä oleva näppäin mukautettuun toimintoon. Re-SYNC Synkronoi projektorin automaattisesti tulolähteen kanssa. Oikea hiiri Suorita hiiren oikean painikkeen toiminto, kun hiiritila on aktivoitu. Enter Vahvistetut valinnat. Anna näppäin USB-hiiren emuloimiseksi USB:n kautta. Mode Näyttötilavalikko päälle/pois Laser Osoita kaukosäätimellä valkokangasta, ja pidä tätä painiketta painettuna aktivoidaksesi laser-osoittimen. FI-13

14 Page+ Suorita sivu ylös -toiminto, kun hiiritila on aktivoitu. Volume (+/-) Säädä äänenvoimakkuutta. Menu Näytä ruutunäytön näyttövalikot. Zoom Suurentaa tai pienentää projisoidun kuvan kokoa. AV mute Kytkee audion ja videon tilapäisesti pois päältä. Video Näytä videosignaali. 3D Kytke 3D-toiminto päälle tai pois. USB Kytke hiiritilaan, kun kuvaruutuvalikot on suljettu. Numeronäppäimistö Paina 0 9 antaaksesi salasanan, kun sitä pyydetään. Huomautus Kaukosäädin (infrapuna) tai Kaukosäädin laser-osoittimella (alueen mukaan). Katso Liitteestä lisätietoja Kaukosäädin laser-osoittimella -laitteesta. Etähiiriohjauksen käyttö Tämä ominaisuus, jonka avulla tietokonetta käytetään kaukosäätimellä, mahdollistaa suuremman joustavuuden, kun pidät esityksiä. 1. Liitä projektori pöytätietokoneeseen tai kannettavaan USB-kaapelilla, ennen kuin käytät kaukosäädintä tietokoneen hiiren asemesta. Katso lisätietoja kohdasta Tietokoneen liittäminen sivulla Aseta tulosignaaliksi VGA1 tai VGA2. 3. Paina kaukosäätimen USB- tai Switch-painiketta kytkeäksesi hiiritilaan, kun kuvaruutuvalikot on suljettu. Kuvake ilmestyy ruudulle osoituksena hiiritilan aktivoimisesta. 4. Suorita halutut hiiriohjaukset kaukosäätimestäsi. Liikuttaaksesi kohdistinta ruudulla paina / / /. Napsauttaaksesi hiiren vasemmalla painikkeella, paina L. Napsauttaaksesi hiiren oikealla painikkeella, paina R. Palataksesi normaalitilaan, paina Switch-painiketta uudelleen. Huomautus HDMI tukee myös hiiritoimintoa. FI-14

15 Paristojen asennus 1. Avaa pariston kansi näytettyyn suuntaan. 2. Asenna akut, kuten on osoitettu lokeron sisällä olevassa kaaviossa. 3. Sulje paristonsuojus paikalleen. Varoitus Räjähdysvaara, mikäli paristo korvataan vääränlaisella. Hankkiudu käytetystä akusta eroon ohjeiden mukaisesti. Varmista, että plus- ja miinusnavat on kohdistettu oikein, kun asetat pariston. Huomautus Pidä paristot poissa lasten ulottuvilta. On olemassa kuoleman vaara, jos paristot niellään vahingossa. Poista paristot kaukosäätimestä, jos et käytä sitä pitkään aikaan. Älä hävitä käytettyjä paristoja kotitalousjätteen mukana. Hävitä käytetyt paristot paikallisten määräysten mukaisesti. Räjähdyksen vaara, jos paristo vaihdetaan virheellisesti. Vaihda kaikki paristot uusiin. Paristoja ei tule säilyttää vedessä tai tulessa tai veden tai tulen lähellä, säilytä paristot pimeässä, viileässä ja kuivassa paikassa. Jos epäilet paristojen vuotoa, pyyhi vuoto ja vaihda uudet paristot. Jos vuotanut aine tarttuu ihoon tai vaatteisiin, huuhtele välittömästi runsaalla vedellä. FI-15

16 Kaukosäätimen käyttö Osoita kaukosäätimellä infrapunavastaanottimeen ja paina painiketta. Projektorin käyttö edestä m 8m 7m Huomautus Kaukosäädin ei välttämättä toimi olosuhteissa, joissa auringonvalo tai muu voimakas valo, kuten loisteputkilamppu, hohtaa kaukosäätimen anturiin. Käytä kaukosäädintä paikasta, josta kaukosäätimen anturi on näkyvissä. Älä pudota kaukosäädintä tai täristä sitä. Älä pidä kaukosäädintä paikoissa, jotka ovat erittäin lämpimiä tai kosteita. Älä kastele kaukosäädintä tai aseta märkiä esineitä sen päälle. Älä pura kaukosäädintä. FI-16

17 Liitäntä Kun liität signaalilähteen projektoriin, varmista, että teet seuraavat: 1. Ota koko laitteisto pois päältä, ennen kuin teet mitään liitäntöjä. 2. Käytä oikeita signaalikaapeleita joka lähteeseen. 3. Varmista, että kaapelit on liitetty tiukasti *Audiokaapeli 2....*S-videokaapeli *Komposiittivideokaapeli *VGA (D-Sub) HDTV (RCA) -kaapeli 5....*HDMI-kaapeli VGA-kaapeli (D-Sub - D-Sub) *USB-kaapeli *VGA - DVI-A-kaapeli Huomautus Johtuen sovellusten eroavuuksista eri maissa, joillakin alueilla voi olla erilaisia lisävarusteita. (*) Valinnaiset lisävarusteet FI-17

18 Tietokoneen tai näytön liittäminen Tietokoneen liittäminen Projektorissa on kaksi VGA-tuloliitintä, jotka mahdollistavat niiden yhdistämisen sekä IBM -yhteensopiviin että Macintosh -tietokoneisiin. Macadapteri tarvitaan, jos liität Macintoshin tietokoneiden sallittua versiota. Projektorin liittäminen kannettavaan tietokoneeseen tai pöytätietokoneeseen: 1. Ota mukana toimitettu VGA-kapeli ja liitä toinen pää tietokoneen D-Sublähtöliittimeen. 2. Liitä VGA-kaapelin toinen pää projektorin VGA1/YPbPr tai VGA2/ YPbPr-signaalituloliitäntään. Tärkeää Monet kannettavat tietokoneet eivät laita päälle ulkoisia videoporttejaan, kun ne liitetään projektoriin. Yleensä näppäinyhdistelmä, kuten FN + F3 tai CRT/LCD -näppäin laittaa ulkoisen näytön päälle/pois. Paikanna toimintonäppäin, jossa on merkintä CRT/LCD tai toimintonäppäin, jossa on näyttösymboli kannettavassa tietokoneessa. Paina FN:ää ja merkittyä toimintonäppäintä samanaikaisesti. Katso kannettavan tietokoneesi asiakirjoja löytääksesi kannettavan tietokoneesi näppäinyhdistelmän. FI-18

19 Näytön liittäminen Jos haluat katsella esitystäsi läheltä näytöstä sekä valkokankaalla, voit liittää projektorin VGA-OUT -signaalilähtöliitännän ulkoiseen näyttöön VGAkaapelilla alla olevien ohjeiden mukaisesti: Projektorin liittäminen näyttöön: 1. Liitä projektori tietokoneeseen kohdassa Tietokoneen liittäminen sivulla 18 kuvatulla tavalla. 2. Ota sopiva VGA-kaapeli (vain yksi kuuluu toimitukseen) ja liitä kaapelin toinen pää videonäytön D-Sub -tuloliittimeen. Tai jos näyttösi on varustettu DVI-tuloliittimellä, ota VGA DVI-A -kaapeliin ja liitä kaapelin DVI-pää videonäytön DVI-tuloliittimeen. 3. Liitä kaapelin toinen pää projektorin VGA-OUT-liitäntään. VGA-out loop through: Työskentelytilassa: 1. Jos VGA1:tä projisoidaan, VGA-OUT-lähde tulee olemaan VGA1. 2. Jos VGA2:ta projisoidaan, VGA-OUT-lähde tulee olemaan VGA2. 3. Jos sekä VGA1:llä että VGA2:lla on lähteitä, oletus VGA-OUT on VGA1. 4. Jos VGA1:tä eikä VGA2:ta projisoida, VGA-OUT on pois käytöstä. Valmiustilassa 1. VGA-OUT säilyttää viimeisimmän näyttö-vga-lähdesignaalin. Oleuts- VGA-OUT on VGA1. 2. Jos projektori on Virtatilassa (Valmiustila) < 0,5 W, VGA-OUT on pois käytöstä. FI-19

20 Videolähdelaitteiden liittäminen Voit liittää projektorisi useisiin videolähdelaitteisiin, joissa on jokin seuraavista lähtöliittimistä: HDMI Komponenttivideo S-video Video (komposiitti) Sinun tarvitsee vain liittää projektori videolähdelaitteeseen käyttäen vain yhtä yllä olevaa liitäntämenetelmää, tosin kukin niistä antaa erilaisen videolaadun tason. Valitsemasi metodi riippuu todennäköisesti soveltuvien liitäntöjen käytettävyydestä sekä projektorissa että videolähdelaitteessa, kuten alla on kuvattu: Päätteen nimi Päätteen ulkoasu Viite Kuvanlaatu HDMI HDMI HDMI-lähdelaitteen Paras liittäminen sivulla 21 Komponenttivideo VGA1/YPbPr tai Komponenttivideon Parempi VGA2/YPbPr lähdelaitteen liittäminen sivulla 21 S-video S-VIDEO S-Videon Hyvä lähdelaitteen liittäminen sivulla 22 Video VIDEO Komposiittivideon lähdelaitteen liittäminen sivulla 22 Normaali Huomautus Kaikissa malleissa ei ole HDMI-tuloliitäntää. Tarkista projektori ennen liittämistä FI-20

21 HDMI-lähdelaitteen liittäminen Tarkasta videolähdelaitteesi selvittääksesi, onko siinä saatavilla käyttämättömien HDMI-lähtöliittimien sarja: Jos on, voit jatkaa tätä toimenpidettä. Jos ei ole, sinun täytyy arvioida uudelleen, mitä menetelmää voit käyttää laitteeseen liittämiseen. Projektorin liittäminen HDMI-lähdelaitteeseen: 1. Ota HDMI-kaapeli ja liitä sen toinen pää HDMI-lähdelaitteen HDMIlähtöliitäntään. 2. Liitä HDMI-kaapelin toinen pää projektorin HDMI-liitäntään. Komponenttivideon lähdelaitteen liittäminen Tarkasta Videolähdelaitteesi selvittääksesi, onko siinä saatavilla käyttämättömien komponenttivideon lähtöliittimien sarja: Jos on, voit jatkaa tätä toimenpidettä. Jos ei ole, sinun täytyy arvioida uudelleen, mitä menetelmää voit käyttää laitteeseen liittämiseen. Projektorin liittäminen komponenttivideon lähdelaitteeseen: 1. Ota VGA (D-Sub) - HDTV (RCA) -kaapeli ja liitä pää, jossa on 3 RCAtyypin liitintä videolähdelaitteen komponenttivideo lähtöliitäntöihin. Sovita pistokkeiden väri liittimien väriin; vihreä vihreään, sininen siniseen ja punainen punaiseen. 2. Liitä kaapelin toinen pää (jossa on D-Sub-tyypin liitin) projektorin VGA1/ YPbPr- tai VGA2/YPbPr-liitäntään. Tärkeää Jos valitsemasi videokuva ei näy sen jälkeen, kun projektori on laitettu päälle ja oikea videolähde on valittu, tarkista, että videolähdelaite on laitettu päälle ja toimii oikein. Tarkista myös, että signaalikaapelit on liitetty oikein. FI-21

22 S-Videon lähdelaitteen liittäminen Tarkasta Videolähdelaitteesi selvittääksesi, onko siinä saatavilla käyttämätön S-videon lähtöliitin: Jos on, voit jatkaa tätä toimenpidettä. Jos ei ole, sinun täytyy arvioida uudelleen, mitä menetelmää voit käyttää laitteeseen liittämiseen. Projektorin liittäminen S-Videon lähdelaitteeseen: 1. Liitä S-videokaapelin toinen pää videolähdelaitteen S-videolähtöliitäntään. 2. Liitä S-videokaapelin toinen pää projektorin S-VIDEO-liitäntään. Tärkeää Jos valitsemasi videokuva ei näy sen jälkeen, kun projektori on laitettu päälle ja oikea videolähde on valittu, tarkista, että videolähdelaite on laitettu päälle ja toimii oikein. Tarkista myös, että signaalikaapelit on liitetty oikein. Jos olet jo muodostanut komponenttivideoliitännän projektorin ja tämän S-Videon lähdelaitteen välille, et tarvitse liitäntää tähän laitteeseen käyttämällä S-Video -liitäntää, sillä tämä muodostaa tarpeettoman toisen liitännän, jossa on heikompi kuvan laatu. Katso lisätietoja kohdasta Videolähdelaitteiden liittäminen sivulla 20. Komposiittivideon lähdelaitteen liittäminen Tarkasta videolähdelaitteesi selvittääksesi, onko siinä saatavilla käyttämättömien komposiittivideon lähtöliittimien sarja: Jos on, voit jatkaa tätä toimenpidettä. Jos ei ole, sinun täytyy arvioida uudelleen, mitä menetelmää voit käyttää laitteeseen liittämiseen. Projektorin liittäminen komposiittivideon lähdelaitteeseen: 1. Ota S-Video -kaapeli ja liitä toinen pää videolähdelaitteen komposiittivideon lähtöliittimeen. 2. Liitä videokaapelin toinen pää projektorin VIDEO-liitäntään. Tärkeää Jos valitsemasi videokuva ei näy sen jälkeen, kun projektori on laitettu päälle ja oikea videolähde on valittu, tarkista, että videolähdelaite on laitettu päälle ja toimii oikein. Tarkista myös, että signaalikaapelit on liitetty oikein. Sinun tarvitsee vain liittää tähän laitteeseen käyttäen komposiittivideoliitäntää, jos Komponenttivideo- ja S-Video -tuloja ei ole saatavilla käyttöön. Katso lisätietoja kohdasta Videolähdelaitteiden liittäminen sivulla 20. FI-22

23 Toimenpide Virran kytkeminen päälle/pois päältä Projektorin kytkeminen päälle: 1. Liitä virtajohto ja asiaankuuluvat oheislaitteiden signaalikaapelit projektoriin. 2. Paina kytkeäksesi projektorin päälle. Projektorin lämpeneminen kestää noin minuutin. 3. Kytke lähteesi (tietokone, kannettava, DVD-soitin jne.) päälle. Projektori tunnistaa lähteesi automaattisesti. Jos liität useita lähteitä projektoriin samanaikaisesti, paina projektorin SOURCE-painiketta tai kaukosäätimen Source-painiketta valitaksesi haluamasi signaalin tai paina haluamaasi kaukosäätimen signaalinäppäintä. Varoitus Älä koskaan katso linssiin lampun palaessa. Se voi vahingoittaa silmiä. Tämä polttopiste keskittää korkeita lämpötiloja. Älä aseta mitään esinettä sen lähelle, koska se voi aiheuttaa tulipalon vaaran. Projektorin kytkeminen pois päältä: 1. Paina laittaaksesi projektorin lampun pois päältä. Näet viestin "Virta pois? Paina virtapainiketta uudelleen" ilmestyy ruudulle. 2. Paina uudelleen vahvistaaksesi. Jäähdytystuulettimet jatkavat toimintaansa jäähdytysjakson ajan. Kun virran LED-valo palaa tasaisesti sinisenä, projektori on siirtynyt valmiustilaan. Jos haluat kytkeä projektorin takaisin päälle, sinun on odotettava, kunnes jäähdytysjakso on suoritettu ja laite mennyt valmiustilaan. Kun se on valmiustilassa, paina yksinkertaisesti käynnistääksesi projektorin uudelleen. 3. Irrota virtajohto pistorasiasta ja projektorista. 4. Älä käynnistä projektoria heti virran sammuttamisen jälkeen. Varoitus Kun Quick Resume on päällä ja sammutat projektorin vahingossa, kun Quick Resume valitaan 100 sekunnin aikana, projektori käynnistyy välittömästi uudelleen. Kun Quick Resume on pois päältä ja projektori sammutetaan, käyttäjän on odotettava, kunnes jäähdytysprosessi on valmis, ja käynnistettävä sitten projektori uudelleen. Se kestää muutaman minuutin, koska tuuletin pysyy käynnissä, kunnes sisäinen lämpötila on laskenut määrätylle tasolle. FI-23

24 Projektorin korkeuden säätäminen Kallistuksen säätöjalka Nostojalka Projektori on varustettu nostojalalla, jolla voi säätää kuvan korkeutta. 1. Voit nostaa tai laskea kuvaa kiertämällä nostojalkaa. 2. Voit tasata ruudun kuvan kääntämällä kallistuksen säätöjalkaa korkeuden hienosäätämistä varten. Huomautus Voit välttää projektorin vahingoittumista varmistamalla, että nostojalka ja kallistuksen säätöjalka ovat vedettynä kokonaan sisään ennen kuin asetat projektoria kantolaukkuun. Projektorin zoomin ja tarkennuksen asettaminen Zoomausrengas Tarkennusrengas 1. Tarkenna kuva kääntämällä tarkennusrengasta. Tarkennusta varten suositellaan paikallaan olevaa kuvaa. 2. Säädä kuvaa kiertämällä zoomausrengasta. FI-24

25 Projektion kuvakoon asettaminen Käytä seuraavia kuvia ja taulukoita ruudun koon ja etäisyyden määrittämiseen. Maksimizoomaus Minimizoomaus Valkokangas Linssin keskipiste Pystysuora siirtymä Projisointietäisyys SVGA/XGA-malli Valkokankaan 4 : 3 -valkokangas koko Projisointietäisyys [jalkaa (m)] Kuvan Pystysuora Halkaisija korkeus siirtymä [tuumaa (cm)] (min. zoomaus) (maks. zoomaus) [tuumaa (cm)] [tuumaa (cm)] 30 (76) 3,83 (1,17) 4,33 (1,32) 18 (46) 2,7 (7) 40 (102) 5,17 (1,57) 5,75 (1,75) 24 (61) 3,6 (9) 60 (152) 7,83 (2,39) 8,67 (2,64) 36 (91) 5,4 (14) 80 (203) 10,42 (3,18) 11,58 (3,53) 48 (122) 7,2 (18) 100 (254) 13,08 (3,99) 14,58 (4,45) 60 (152) 9,0 (23) 120 (305) 15,75 (4,80) 17,5 (5,33) 72 (183) 10,8 (27) 150 (381) 19,67 (5,99) 21,83 (6,65) 90 (229) 13,5 (34) 200 (508) 26,25 (8,00) 29,17 (8,89) 120 (305) 18,0 (46) 250 (635) 32,83 (10,00) 36,5 (11,13) 150 (381) 22,5 (57) 300 (762) 39,42 (12,01) 43,75 (13,34) 180 (457) 27,0 (69) WXGA-malli Valkokankaan koko Halkaisija [tuumaa (cm)] 16:10-valkokangas Projisointietäisyys [jalkaa (m)] Kuvan (min. zoomaus) (maks. zoomaus) korkeus [tuumaa (cm)] 30 (76) 3,08 (0,94) 3,92 (1,19) 16 (40) 2,4 (6) 40 (102) 4,12 (1,27) 5,17 (1,57) 21 (54) 3,2 (8) 60 (152) 6,33 (1,93) 7,83 (2,39) 32 (81) 4,8 (12) 80 (203) 8,42 (2,57) 10,5 (3,20 42 (108) 6,4 (16) 100 (254) 10,58 (3,23) 13,08 (3,99) 53 (135) 7,9 (20) 120 (305) 12,75 (3,89) 15,75 (4,80) 64 (162) 9,5 (24) 150 (381) 15,92 (4,85) 19,67 (5,99) 79 (202) 11,9 (30) 200 (508) 21,25 (6,48) 26,25 (8,00) 106 (269) 15,9 (40) 250 (635) 26,58 (8,10) 32,83 (10,01) 132 (336) 19,9 (50) 300 (762) 31,92 (9,73) 39,42 (12,01) 159 (404) 23,8 (61) Pystysuora siirtymä [tuumaa (cm)] Huomautus Aseta projektori vaakasuoraan. Muissa asennoissa lämpö voi kerääntyä ja projektori vahingoittua. Pidä vähintään 30 cm tilaa projektorin sivuilla. Älä käytä projektoria savuisessa ympäristössä. Savujäämät voivat kerääntyä kriittisiin osiin ja vahingoittaa projektoria tai sen suorituskykyä. Kysy myyjältä ohjeita erityisasennuksista, kuten kattoripustuksesta. FI-25

26 Valikko käyttö Projektorissa on monikielinen näyttövalikko, jonka avulla voit säätää kuvia ja muuttaa useita asetuksia. Käyttö 1. Avaa OSD-valikko painamalla kaukosäätimen tai projektorin näppäimistön Menu -painiketta. 2. Kun OSD on näkyvissä, voit valita minkä tahansa kohdan päävalikosta painamalla /. Kun teet valintoja sivulla, siirry alavalikkoon painamalla - tai "Enter"-näppäintä. 3. Valitse / -näppäimellä haluttu kohde ja siirry yksittäisen kohteen valikkoon painamalla / /"Enter"-näppäintä. 4. Voit säätää arvoa / -näppäimellä. Vahvista valinta painamalla "Enter". 5. Valitse alivalikon seuraava säädettävä kohde ja säädä sitä kuten yllä. 6. Siirry takaisin alivalikkoon painamalla Valikkko-painiketta. 7. Poistu painamalla Menu -painiketta uudelleen. Näyttövalikko sulkeutuu ja projektori tallentaa uudet asetukset automaattisesti. Päävalikko Alivalikko Asetukset Yksittäisen kohteen valikko FI-26

27 Valikkopuu Päävalikko KUVA Alivalikko Näyttötila Kirkkaus Kontrasti Terävöitys Väri Sävy Lisäasetukset Alkuasetukset Yksittäisen kohteen valikko Esitys/Kirkas/ Elokuva/sRGB/ Liitutaulu/Käyttäjä/ 3D Gamma Elokuva/Video/ Grafiikka/Tavallinen BrilliantColor Värilämpötila Lämmin/Keski/ Viileä Väriasetukset Punainen Sävy/Värikylläisyys/ Vahvistus Vihreä Sävy/Värikylläisyys/ Vahvistus Sininen Sävy/Värikylläisyys/ Vahvistus Syaani Sävy/Värikylläisyys/ Vahvistus Magenta Sävy/Värikylläisyys/ Vahvistus Keltainen Sävy/Värikylläisyys/ Vahvistus Valkoinen Punainen/Vihreä/ Sininen Alkuasetukset Lopeta Väriavaruus Ei HSDMI-tulo: Auto/RGB/YUV HDMI-tulo: Autom. / RGB (0 255) / RGB (16 235) YUV Signaali Automatic Päälle/Pois Vaihe (VGA) Taajuus (VGA) Vaakasijainti (VGA) Pystysijainti (VGA) Lopeta Lopeta Kyllä/Ei FI-27

28 NÄYTTÖ Muoto Reunan maski Zoomi Image Shift Pysty kuvankorjaus 3D Kieli H V 3D-tila 3D--->2D 3D-muoto 3D-synkronoinnin kääntö SVGA / XGA: 4:3 / 16:9 / Alkuperäinen / Auto WXGA: 4:3 / 16:9 tai 16:10 / LBX / Alkuperäinen / Auto DLP-linkki / Infrapuna 3D / L / R Auto / SBS / Top and Bottom / Frame Sequential Päälle/Pois English / Deutsch / Français / Italiano / Español / Português / Svenska / Nederlands / Norsk/ Dansk / Polski / Русский / Suomi / Ελληνικά / Magyar / Čeština / / 繁 體 中 文 / 简 体 中 文 / 日 本 語 / 한국어 / ไทย / Türkçe / Farsi / Vietnamese / Romanian / Indonesian Projisointi ASETUKSET Valikon sijainti Näyttötyyppi Turvallisuus Projektorin tunnus Ääniasetukset Lisäasetukset Turvallisuus Turva-ajastin Vaihda salasana Lopeta Mykistys Äänenvoimakkuus Audiotulo Logo Tekstitys Lopeta 16: 10/16:9 (WXGA) Päälle/Pois Kuukausi / Päivä / Tunti Päälle/Pois Oletus / Audio 1 / Audio 2 Oletus / Neutraali Pois / CC1 / CC2 FI-28

29 VALINNAT Tulolähde Lähteen lukitus Korkea paikka Tiedon piilotus Näppäimistölukko Testikuvio IR Function Taustaväri Remote Settings Lisäasetukset Lampun asetukset Suorakäynnistys Autom. sammutus (min.) Uniajastin (min) Quick Resume Virtatila (Valmiustila) Lampputunnit Lamppumuistutus Kirkkaustaso Lampun nollaus Lopeta Optional Filter Installed Filter Usage Hours Optional Filter Settings Filter Reminder Filter Reset Lopeta Alkuasetukset VGA1 / VGA2 / Video / S-video / HDMI* Päälle/Pois Päälle/Pois Päälle/Pois Päälle/Pois Ei mitään / Ruudukko / Valkoinen Päälle/Pois Musta / Punainen / Sininen / Vihreä / Valkoinen Näyttötila / Muoto / 3D-synk. kääntö / Mykistys / Testikuvio / VGA2 Päälle/Pois Päälle/Pois Aktiivinen / Säästö Päälle/Pois Kirkas / Dynamic / Eco + Kyllä/Ei Kyllä/Ei Päälle/Pois Kyllä/Ei Kyllä/Ei * Tämä toiminto on käytettävissä vain tuotteissa, joissa on HDMI-tuloliitäntä. FI-29

30 KUVA Näyttötila Erilaisille kuvatyypeille on valmiiksi asetettuja optimoituja asetuksia. Esitys: Hyvä väri ja kirkkaus PC-tulosta. Kirkas: Maksimikirkkaus PC-tulosta. Elokuva: Kotiteatterille. srgb: Standardinmukaiselle tarkalle värille. Liitutaulu: Tämä tila tulee valita optimaalisten väriasetusten saavuttamiseksi, kun projisoidaan liitutaululle (vihreälle). Käyttäjä: Käyttäjäasetukset. 3D: Suositeltava asetus 3D-tilalle. Kaikki käyttäjän lisäsäädöt 3D-asetuksiin tallennetaan tähän tilaan jatkuvasti käytettäväksi. Kirkkaus Kirkasta tai tummenna kuvaa. Kontrasti Aseta kirkkaiden ja tummien alueiden ero. Terävöitys Terävöittää tai pehmentää kuvaa. Väri Säätää videokuvan mustavalkoisesta täysvärikuvaan. FI-30

31 Sävy Muuttaa väriä punaisemmaksi tai vihreämmäksi. Huomautus Väri- ja Sävytoiminnot ovat tuettuja vain Videotilassa. Lisäasetukset Gamma Tämä toiminto antaa valita gammakorjaustaulukon, joka on hienosäädetty tuottamaan tulolle parhaan kuvanlaadun. Elokuva: Kotiteatterille. Video: Videolle tai TV-lähteelle Grafiikka: Kuvalähteelle. Tavallinen: PC:lle tai muulle tietokonelähteelle BrilliantColor Tämä säädettävä ominaisuus hyödyntää uutta värinkäsittelyalgoritmia ja järjestelmätason parannuksia suuremman kirkkauden käyttöönottamiseksi samalla kuvaan todenmukaiset ja eloisammat värit tuottaen. Alue on "1" "10". Jos pidät parempana voimakkaammin parannettua kuvaa, säädä arvoa kohti maksimiasetusta. Saadaksesi pehmeämmän ja luonnollisemman kuvan, säädä arvoa kohti minimiasetusta. Värilämpötila Kylmään lämpötilaan asetettuna kuva näyttää sinisemmältä. (kylmä kuva) Keskitason lämpötilaan asetettuna kuva säilyttää valkoisen normaaliväritykset. Lämpimään lämpötilaan asetettuna kuva näyttää punaisemmalta. (lämmin kuva) FI-31

32 Väriasetukset Paina / /"Enter"-näppäintä siirtyäksesi seuraavaan valikkoon, kuten alla, ja valitse sitten väri / / / -näppäimellä. Päätä valinta painamalla "Enter"-painiketta. Punainen/Vihreä/Sininen/Syaani/Magenta/Keltainen/Valkoinen: Vaihda / -painikkeilla Sävyn/Värikylläisyyden/Lisäyksen välillä ja säädä arvoa / -näppäimillä. Alkuasetukset: Valitse "Kyllä" palauttaaksesi värisäädöt tehtaan oletusasetuksiin. Väriavaruus Valitse sopiva värimatriisityyppi vaihtoehdoista AUTOM.,RGB tai YUV. Signaali Automatic: Valitsee signaalin automaattisesti. Jos käytät tätä toimintoa, vaihe ja taajuuskohteet on himmennetty, ja jos signaali ei ole automaattinen, vaihe ja taajuuskohteet näkyvät käyttäjälle manuaalisesti viritettäviksi ja sitten tallennettavaksi asetuksiin, kun projektori seuraavan kerran sammutetaan ja käynnistetään uudelleen. Vaihe: Synkronoi näytön signaaliajoituksen näytönohjaimen kanssa. Jos kuva vaikuttaa epävakaalta tai vilkkuu, käytä tätä toimintoa sen korjaamiseen. Taajuus: Muuta näyttötietojen taajuus vastaamaan tietokoneen näytönohjaimen taajuutta. Käytät tätä toimintoa vain, jos kuva vilkkuu pystysuunnassa. Vaakasijainti: Säädä kuvaa vasemmalle tai oikealle projektioalueella. Pystysijainti: Säädä kuvaa ylös tai alas projektioalueella. Alkuasetukset Palauta KUVA-valikon näyttöparametrit tehtaan oletusasetuksiin. FI-32

33 NÄYTTÖ Alkuperäinen Auto (oletus) 1:1-kartoitus, keskitetty Muoto Valitse tällä toiminnolla haluamasi kuvasuhde. SVGA/XGA-mallit: Lähde 480i/p 576i/p 1080i/p 720p PC 4: x 768 keski 16: x 576 keski Alkuperäinen Näyttää alkuperäisen kuvan ilman skaalausta. Auto (oletus) Jos lähde on 4:3, muuttaa automaattisesti kokoon x 768 Jos lähde on 16:9, muuttaa automaattisesti kokoon x 576 Jos lähde on 15:9, muuttaa automaattisesti kokoon x 614 Jos lähde on 16:10, muuttaa automaattisesti kokoon x 640 WXGA-mallit: 16:9 tai 16:10 Näyttötyyppi-asetuksen mukaan 16:10-valkokangas 16 : i/p 576i/p 1080i/p 720p PC valkokangas 4: x 800 keski 16: x 800 keski LBX x 960 keski, hae sitten keskitetty x 800 -kuva näytettäväksi. 1:1- kartoitusnäyttö x x 720 Keskitetty 1:1-kartoitus, keskitetty Tulolähde sovitetaan x 800 -näyttöalueelle sen alkuperäisen kuvasuhteen säilyttämiseksi. Jos lähde on 4:3, muuttaa automaattisesti kokoon x 800 Jos lähde on 16:9, muuttaa automaattisesti kokoon x 720 Jos lähde on 15:9, muuttaa automaattisesti kokoon x 768 Jos lähde on 16:10, muuttaa automaattisesti kokoon x 800 FI-33

34 16:9-valkokangas 16 : 9-480i/p 576i/p 1080i/p 720p PC valkokangas 4:3 960 x 720 keski 16: x 720 keski LBX x 960 keski, hae sitten keskitetty x 720 -kuva näytettäväksi. Alkuperäinen 1:1-kartoitus, 1: x 720 1:1-kartoitus, keskitetty kartoitusnäyttö Keskitetty keskitetty x 720 Auto (oletus) Jos tämä muoto on valittu, näyttötyypiksi tulee automaattisesti 16:9 (1 280 x 720) Jos lähde on 4:3, muuttaa automaattisesti kokoon 960 x 720 Jos lähde on 16:9, muuttaa automaattisesti kokoon x 720 Jos lähde on 15:9, muuttaa automaattisesti kokoon x 720 Jos lähde on 16:10, muuttaa automaattisesti kokoon x 720 Reunan maski Reunan maski -toiminto poistaa kohinan videokuvasta. Yliskannaa kuvan videon koodauskohinan poistamiseksi videolähteen reunasta. Huomautus Kullakin I/O:lla on erilaiset reunamaskiasetukset. Reunamaski ja ja zoomausta ei voi käyttää samanaikaisesti. Zoomi Zoomaa sisään/ulos kuvasta. Image Shift Siirtää projisoidun kuvan sijaintia vaaka- ja pystysuunnassa. Pysty kuvankorjaus Säätää kuvan vääristymää pystysuunnassa. Jos kuvan näyttää puolisuunnikkaalta, tällä valinnalla voi säätää kuvaa suorakaiteen muotoiseksi. Huomautus Trapetsisääätö voi vaikuttaa OSD-valikon kokonaisesitykseen. 3D 3D-tila DLP-linkki: Valitse DLP-linkki käyttääksesi optimoituja asetuksia DLP Link 3D -laseilla. Infrapuna: Valitse Infrapuna käyttääksesi optimoituja asetuksia infrapunapohjaisilla 3D-laseilla. FI-34

35 3D--->2D 3D: Valitse 3D-muoto. L: Valitse vasemman silmän tiedot. R: Valitse oikean silmän tiedot. 3D-muoto SBS Mode: Käytä tätä tilaa vierekkäisessä 3D-sisältömuodossa. Top and Bottom: Käytä tätä tilaa "Top and Bottom" 3D -sisältömuodossa. Frame Sequential: Käytä tätä tilaa "Frame Sequential" 3D -sisältömuodossa. 3D-synk. kääntö Käännä Paina päälle kääntääksesi vasemman ja oikean kuvan sisällön. Paina Pois päältä näyttääksesi oletuskuvasisällön. FI-35

36 ASETUKSET Kieli Valitse näyttövalikossa käytettävä kieli. Paina / /"Enter" -näppäintä siirtyäksesi alivalikkoon ja valitse sitten haluamasi kieli / / / - näppäimellä. Päätä valinta painamalla "Enter"-painiketta. Projisointi Säädä kuvaa vastaamaan projektorin asettelua: oikein päin tai ylösalaisin, ruudun edessä tai takana. Käännä tai kierrä kuvaa vastaavasti. Valikon sijainti Valitse valikon sijainti näytöllä. Näyttötyyppi (vain WXGA-malli) Valitse valkokangastyypiksi 16:10 tai 16:9. Turvallisuus Turvallisuus Päällä: Valitse "Päälle" käyttääksesi turvallisuusvarmennusta, kun projektori kytketään päälle. Pois: Valitse "Pois" päältä voidaksesi kytkeä projektorin päälle ilman salasanavarmennusta. FI-36

37 Turva-ajastin Aseta tällä toiminnolla kuinka pitkään (kuukautta/päivää/tuntia) projektoria voidaan käyttää. Kun tämä aika on kulunut, sinua pyydetään antamaan salasana uudelleen. Vaihda salasana Ensimmäinen kerta: 1. Paina "Enter" asettaaksesi salasanan. 2. Salasanassa on oltava neljä numeroa. 3. Anna uusi salasana kaukosäätimen numeropainikkeilla ja vahvista se painamalla "Enter"-painiketta. Vaihda salasana: 1. Paina "Enter" antaaksesi vanhan salasanan. 2. Anna numeropainikkeilla nykyinen salasana ja vahvista se painamalla "Enter"-painiketta. 3. Anna kaukosäätimen numeropainikkeilla uusi salasana (neljän numeron pituinen) ja vahvista se painamalla "Enter"-painiketta. 4. Anna uusi salasana uudelleen ja vahvista Enter-painikkeella. Jos salasana annetaan väärin kolme kertaa, projektori sammuu automaattisesti. Jos olet unohtanut salasanan, ota yhteys paikalliseen toimistoon tuen saamiseksi. Huomautus Salasanan oletusarvo on "1234" (ensimmäisellä kerralla). Projektorin tunnus Tunnuksen voi määrittää valikolla (välillä 0 99), ja sallia käyttäjän ohjata yksittäistä projektoria RS232:lla. Ääniasetukset Mykistys Kytke ääni pois väliaikaisesti. Äänenvoimakkuus Säädä äänenvoimakkuutta. Audiotulo Valitse audiotulolähteet. FI-37

38 Lisäasetukset Logo Aseta tällä toiminnolla haluamasi aloitusnäyttö. Jos muutoksia on tehty, ne tulevat käyttöön seuraavan kerran, kun projektori käynnistetään. Oletus: Oletuskäynnistysnäyttö. Neutraali: Neutraali aloitusnäyttö. Tekstitys Aseta tällä toiminnolla haluamasi aloitusnäyttö. Jos muutoksia on tehty, ne tulevat käyttöön seuraavan kerran, kun projektori käynnistetään. Pois: Valitse "Pois" kytkeäksesi tekstitysominaisuuden pois päältä. CC1:CC1-kieli: Amerikan englanti. CC2:CC2-kieli (käyttäjän TV-kanavan mukainen): espanja, ranska, portugali, saksa, tanska. FI-38

39 VALINNAT Tulolähde Voit ottaa tällä valinnalla käyttöön / pois käytöstä tulolähteitä. Paina / / "Enter" -näppäintä siirtyäksesi alivalikkoon ja valitse haluamasi lähteet. Päätä valinta painamalla "Enter"-painiketta. Projektori ei hae tuloja, joita ei ole valittu. Lähteen lukitus Päällä: Projektori hakee vain nykyistä tuloyhteyttä. Pois: Projektori hakee muita signaaleja, jos nykyinen tulosignaali katoaa. Korkea paikka Kun Päälle on valittu, tuulettimet pyörivät nopeammin. Tämä ominaisuus on hyödyllinen korkeilla paikoilla, jossa ilma on ohutta. Huomautus Kun pölysuodattimet on asennettu, Korkea paikka -tila on kytkettävä päälle manuaalisesti. Pölysuodatin on valinnainen ja se on joillakin alueilla tarpeeton. Tiedon piilotus Päällä: Valitse "Päälle" piilottaaksesi tietoviestin. Pois: Valitse "Pois" näyttääksesi hakuviestin. FI-39

40 Näppäimistölukko Kun näppäimistölukkotoiminto on "Päällä", ohjauspaneeli on lukittu. Projektoria voi kuitenkin käyttää kaukosäätimellä. Valitsemalla Pois voit käyttää ohjauspaneelia uudelleen. Huomautus Voit kytkeä näppäinlukituksen pois päältä pitämällä projektorin päällä olevaa "Enter"- näppäintä painettuna viisi sekuntia. Testikuvio Näyttää testikuvion. Vaihtoehdot ovat Ruudukko, Valkoinen kuvio ja Ei mitään. IR Function Valitse "Päälle" kytkeäksesi infrapunavastaanottimen päälle. Valitse "Pois" kytkeäksesi infrapunavastaanottimen pois päältä. Taustaväri Käytä tätä ominaisuutta näyttääksesi "mustan", "sinisen", "vihreän" tai "valkoisen" valkokankaan, kun signaalia ei ole käytettävissä. Remote Settings Mahdollistaa käyttäjän määritellä pikavalintanäppäin kaukosäätimestä, ja toimintokohta valitaan OSD-valikosta. Lisäasetukset Suorakäynnistys Valitse "Päälle" aktivoidaksesi suorakäynnistystilan. Projektori käynnistyy automaattisesti saadessaan verkkovirtaa ilman projektorin ohjauspaneelin tai kaukosäätimen " "-näppäimen painamista. Autom. sammutus (min) Asettaa ajastimen aikavälin. Ajastinlaskenta alkaa, kun signaalia ei lähetetä projektoriin. Projektori sammuu automaattisesti, kun ajastinlaskenta on lopussa (minuuteissa). Uniajastin (min) Asettaa ajastimen aikavälin. Ajastinlaskenta alkaa signaalin lähettämisestä projektoriin riippumatta. Projektori sammuu automaattisesti, kun ajastinlaskenta on lopussa (minuuteissa). Quick Resume Jos projektori sammutetaan vahingossa, tämä ominaisuus mahdollistaa projektorin käynnistämisen välittömästi uudelleen 100 sekunnin ajan sammuttamisesta. FI-40

41 Virtatila (Valmiustila) Asettaa toimiiko VGA-OUT-toiminto, kun projektori on valmiustilassa (sammutettu, mutta liitettynä pistorasiaan). Säästö: VGA-OUT-toiminto ei toimi, kun projektori on valmiustilassa. Aktiivinen: VGA-OUT- ja AUDIO-OUT-toiminnot eivät toimi, kun projektori on valmiustilassa. Huomautus Kun virtatilaksi (Valmiustila) on asetettu Säästö (<0,5 W), VGA-lähtö, Audio pass-through deaktivoidaan, kun projektori on valmiustilassa. Lampun asetukset Lampputunnit Näyttää projisointiajan. Lamppumuistutus Valitse tämä toiminto näyttääksesi tai piilottaaksesi varoitusviestin, kun lampun vaihtamisviesti tulee näkyviin. Kirkkaustaso Kirkas: Valitse "Kirkas" lisätäksesi kirkkautta. Dynamic: Valitse "Dynamic" himmentääksesi projektorin lampun, mikä vähentää virrankulutusta ja pidentää lampun käyttöikää jopa 133%. Eco+: Valitse "Eco+" himmentääksesi projektorin lampun, mikä tunnistaa automaattisesti sisällön kirkkauden ja pienentää lampun virrankulutusta (enintään 70 prosenttia) ei-aktiivisuusaikoina). Lampun nollaus Nollaa lampun tuntilaskuri lampun vaihtamisen jälkeen. Optional Filter Settings Optional Filter Installed Valitse "Kyllä", jos valinnainen pölysuodatin on asennettu. Filter Usage Hours Näyttää pölysuodattimien kuluneen käyttöajan (tunteina). Filter Reminder Asettaa suodatinmuistutuksen, kun aika on kulunut. Filter Reset Nollaa pölysuodattimen tuntilaskuri pölysuodattimen vaihtamisen jälkeen. Alkuasetukset Valitse "Kyllä" palauttaaksesi kaikkien valikoiden näyttöparametrit tehtaan oletusasetuksiin. FI-41

42 Liite Pölysuodattimen asentaminen Varmista, että asennat pölysuodattimen seuraavien ohjeiden mukaisesti. 1. Kohdista suodatin näiden kahden koukkusijainnin kanssa (1 ja 2) ja paina se lähelle projektoria vasemmalta puolelta oikealle. 2. Paina viimeistä koukkusijaintia (3), kunnes se naksahtaa. pölysuodatin Käynnistä projektori. Paina sitten "Menu"-painiketta, siirry kohtaan VALINNAT > Optional Filter Settings > Optional Filter Installed ja valitse "Kyllä". 4. Puhdista pölysuodatin säännöllisesti. Pölysuodatin tulee puhdistaa tai vaihtaa säännöllisesti (suositeltavaa 500 tunnin tai 3 kuukauden käytön jälkeen). Jos suodatinta ei puhdisteta säännöllisesti, se voi tukkeutua pölystä ja estää projektorin tuuletuksen. Tämä voi aiheuttaa ylikuumenemisen ja projektorin vahingoittumisen. Jos projektoria käytetään pölyisessä ympäristössä, varmista, että puhdistat tai vaihdat pölysuodattimen useammin. 5. Poista pölysuodatin irrottamalla se yläpuolelta vasemmalta koukkusijainnista. 6. Käynnistä projektori, paina sitten "Menu"-painiketta, siirry kohtaan VALINNAT > Optional Filter Settings > Optional Filter Installed ja valitse "Ei", kun vedät pölysuodattimen ulos etkä asenna sitä uudelleen takaisin. FI-42

43 Lampun vaihtaminen Kun projektoria käytetään, aikaa myöten projektorin lampun kirkkaus himmenee hitaasti ja lamppu saattaa särkyä helpommin. Suosittelemme lampun vaihtamista, jos varoitusviesti tulee näkyviin. Älä yritä vaihtaa lamppua itse. Ota yhteyttä pätevään huoltohenkilökuntaan vaihtoa varten. Huomautus Lamppu on erittäin kuuma heti projektorin sammuttamisen jälkeen. Jos kosketat lamppua, saatat polttaa sormesi. Kun vaihdat lamppua, anna sen jäähtyä vähintään 45 minuutin ajan. Älä koske lampun lasiin missään vaiheessa. Lamppu saattaa räjähtää virheellisen käsittelyn, esimerkiksi lampun lasin koskettamisen, seurauksena. Lampun käyttöikä voi vaihdella eri lamppujen ja käyttöympäristöjen välillä. Eri lamppujen samasta käyttöiästä ei ole mitään takuuta. Joihinkin lamppuihin voivat vikaantua tai kulua nopeammin kuin toiset vastaavat lamput. Lamppu voi räjähtää tärinän, iskun tai kulumisen seurauksena tuntien käytön jälkeen, kun sen käyttöikä lähestyy loppuaan. Räjähdyksen vaara voi vaihdella projektorin ja lampun käyttöympäristön ja -olosuhteiden mukaan. Pidä suojahansikkaita ja -laseja kun kiinnität tai irrotat lamppua. Nopeat käynnistys-sammutus-jaksot vahingoittavat lamppua ja lyhentävät lampun käyttöikää. Odota vähintään 5 minuuttia käynnistyksen jälkeen, ennen kuin sammutat projektorin. Älä käytä lamppua paperin, kankaan tai muun syttyvän materiaalin lähellä tai sellaisella peitettynä. Älä käytä lamppua olosuhteissa, jotka sisältävät syttyvää ainetta, kuten tinneriä. Tuuleta alue tai huone hyvin, kun lamppua käytetään happipitoisissa olosuhteissa (ilmassa). Jos otsonia hengitetään, se voi aiheuttaa pääkipua, pahoinvointia, huimausta ja muita oireita. Lamppu sisältää epäorgaanista elohopeaa. Jos lamppu räjähtää, voit altistua lampun sisältämälle elohopealle. Poistu alueelta välittömästi jos lamppu hajoaa käytön aikana ja tuuleta aluetta vähintään 30 minuuttia, jotta välttyisit elohopeakaasujen hengittämiseltä. Muuten terveydelle voi aiheutua haittaa. FI-43

44 1. Sammuta projektori. 2. Irrota virtajohto. 3. Irrota ruuvi lampun kannen sivulta Nosta kantta Löysää lamppumoduulin ruuvit Nosta kahva ja vedä lamppumoduuli hitaasti ja varovasti ulos Aseta uusi lamppumoduuli projektoriin ja kiristä ruuvit. 8. Aseta lampun suojus takaisin paikalleen ja kiristä ruuvi. 9. Kytke projektorin virta päälle. Jos lamppu ei syty lämpenemisjakson jälkeen, kokeile asentaa lamppu uudelleen. 10. Nollaa lampun tunnit. Katso lisätietoja kohdasta "VALINNAT" > "Lampun asetukset" -valikko. Huomautus Noudata paikallisia säännöksiä, kun hävität käytetyn lampun. Varmista että ruuvit ovat tiukasti kiinni. Ruuvien jääminen löysälle voi aiheuttaa vammoja tai onnettomuuksia. Koska lamppu on lasista, älä raaputa tai pudota sitä. Älä käytä vanhaa lamppua. Se voi räjähtää. Varmista, että projektori on sammutettu ja irrota virtajohto ennen lampun vaihtoa. Älä käytä projektoria, kun lampun kansi ei ole paikallaan. FI-44

45 Kattoon asennus 1. Estääksesi projektorin vahingoittumisen, käytä Optoma-kattokiinnitystä. 2. Jos haluat käyttää kolmannen osapuolen kattokiinnityssarjaa, varmista, että projektorin kiinnitykseen käytettävät ruuvit vastaavat seuraavia vaatimuksia: Ruuvityyppi: M4*3 Ruuvin enimmäispituus: 8mm Ruuvin vähimmäispituus: 6mm 55,0 82,3 110,0 Yksikkö: mm Linssi 68,5 73,1 Huomautus Huomaa, että väärästä asennuksesta johtuva vahinko mitätöi takuun. Varoitus 1.Jos ostat kattokiinnityksen toiselta yritykseltä, varmista, että käytät oikeaa ruuvikokoa. Ruuvin pituus vaihtelee kiinnityslevyn paksuuden mukaan. 2.Varmista, että jätät vähintään 10 cm:n raon katon ja projektorin pohjan väliin. 3.Älä kiinnitä projektoria lämmönlähteen lähelle. FI-45

46 Yhteensopivuustilat Tietokoneyhteensopivuus Signaali Resoluutio Virkistystaajuus (Hz) Huomautuksia Mactietokoneista VGA 640 x /67/72/85 Mac 60/72/85 SVGA 800 x (*2)/72/85/120(*2) Mac 60/72/85 XGA x (*2)/70/75/85/ Mac 60/70/75/85 120(*2) HDTV (720P) x /60(*2)/120(*2) Mac 60 WXGA x /75/85 Mac 60/75/ x Mac x Mac 60 SXGA x Mac 60/75 SXGA x UXGA x HDTV (1080p) x Mac 60 WUXGA x 1200 (*1) 60 Mac 60 (*1) x 1 60hz tuki vain pienennetylle blanking-toiminnolle (*2) 3D-ajoitus True 3D -projektorille Tulosignaali HDMI:lle Signaali Resoluutio Virkistystaajuus (Hz) Huomautuksia Mactietokoneista VGA 640 x Mac 60/72/85 SVGA 800 x (*2)/72/85/120(*2) Mac 60/72/85 XGA 1024 x (*2)/70/75/85/120(*2) Mac 60/70/75/85 SDTV (480I) 640 x SDTV (480P) 640 x SDTV (576I) 720 x SDTV (576P) 720 x WSVGA (1 024 x 600) x HDTV (720p) x (*2)/60/120(*2) Mac x /75/85 Mac 75 WXGA x Mac x Mac 60 WXGA x Mac 60 SXGA x /75/85 Mac 60/75 SXGA x UXGA x HDTV (1080I) x /60 HDTV (1080p) x /30/50/60 Mac 60 WUXGA x 1200 (*1) 60 Mac 60 (*1) x 1 60hz tuki vain pienennetylle blanking-toiminnolle (*2) 3D-ajoitus True 3D -projektorille FI-46

47 True 3D -videoyhteensopivuustaulukko Tuloresoluutiot HDMI 1.4a 3D-tulo HDMI 1.3 Tuloajoitus x 50 Hz Top - and - Bottom x 60Hz Top - and - Bottom x 50 Hz Kuvan pakkaus x 60Hz Kuvan pakkaus x 50 Hz Side-by-Side (puoli) x 60 Hz Side-by-Side (puoli) X 24 Hz Top - and - Bottom X 24 Hz Kuvan pakkaus x 50 Hz Hz x 50 Hz x 60 Hz x 50 Hz Hz x 50Hz x 60 Hz Side-by- Side (puoli) Top - and - Bottom SBS-tila on päällä TAB-tila on päällä 480i HQFS 3D-muoto on Frame sequential Jos 3D-tulo on 24 Hz, DMD:n tulisi toistaa moninkertaisella integraalilla 3D-tilassa 25 Hz ja 50 Hz toimivat 100 Hz:illä; muut 3D-ajoitukset toimivat 120 Hz:illä Videoyhteensopivuus NTSC NTSC M/J, 3,58 MHz, 4,43 MHz PAL PAL B/D/G/H/I/M/N, 4,43 MHz SECAM SECAM B/D/G/K/K1/L, 4,25/4,4 MHz Komponentti 480i/p, 576i/p, 720p (50/60 Hz), 1080i (50/60 Hz) 1080P (24/50/60 Hz) SDTV 480i/p, 576i/p HDTV 720p (50/60Hz), 1080i (50/60Hz), 1080P (50/60Hz) FI-47

48 Infrapunakoodi Asiakaskoodi 32CD Avainkoodi Tulostusnäppäinmääritys 81 Virta päälle/pois 3E Kytkin C3 Lähde 97 Käyttäjä C4 Uudelleensynkronointi CB L CC R C6 Ylös-nuoli C8 Vasen-nuoli C9 Oikea-nuoli C7 Alas-nuoli FI-48

49 C5 Enter CA Enter Ei sovellu Laser C1 Sivu+ 95 Tila C2 Sivu- 85 Trapetsikorjaus + 84 Trapetsikorjaus - 8C Äänenvoimakkuus + 8F Äänenvoimakkuus - 87 Kirkkaus/1 88 Valikko/2 89 Zoomi/3 86 HDMI/4 8B Pysäytys/5 8A AV-mykistys/6 83 S-video/7 8E VGA/8 8D Video/9 94 Kontrasti 96 Eco D Alla olevat infrapunakoodit ovat vain käyttäjän määrittämälle kaukosäätimelle. 79 Virta pois (yksi painallus) 82 Virta pois 80 Virta päälle 9A VGA2 FI-49

50 RS232-komento- ja protokollatoimintoluettelo RS232-nastamääritykset 9-nastainen D-Sub (projektorin puolelta) 1 1 CD 2 RXD 3 TXD 4 DTR 5 GND 6 DSR 7 RTS 8 CTS 9 RI Johtoluettelo (kaapelipuolelta) C1 VÄRI C2 1 Musta 1 2 Ruskea 3 3 Punainen 2 4 Oranssi 6 5 Keltainen 5 6 Vihreä 4 7 Sininen 8 8 Purppura 7 9 Valkoinen 9 SHELL DW SHELL RS232-protokollatoimintoluettelo Siirtonopeus: 9600 Databitit: 8 Pariteetti: Ei mitään Pysäytysbitit: 1 Vuonohjaus: Ei mitään UART16550 FIFO: Pois käytöstä Projektorin paluu (Onnistui): P Projektorin paluu (Epäonnistui): F Huomautus Kaikkien ASCII-komentojen jälkeen tulee <CR> 0D on HEX-koodi <CR>:lle ASCII-koodissa. XX=01-99, projektorin tunnus, XX=00 on kaikille projektoreille FI-50
