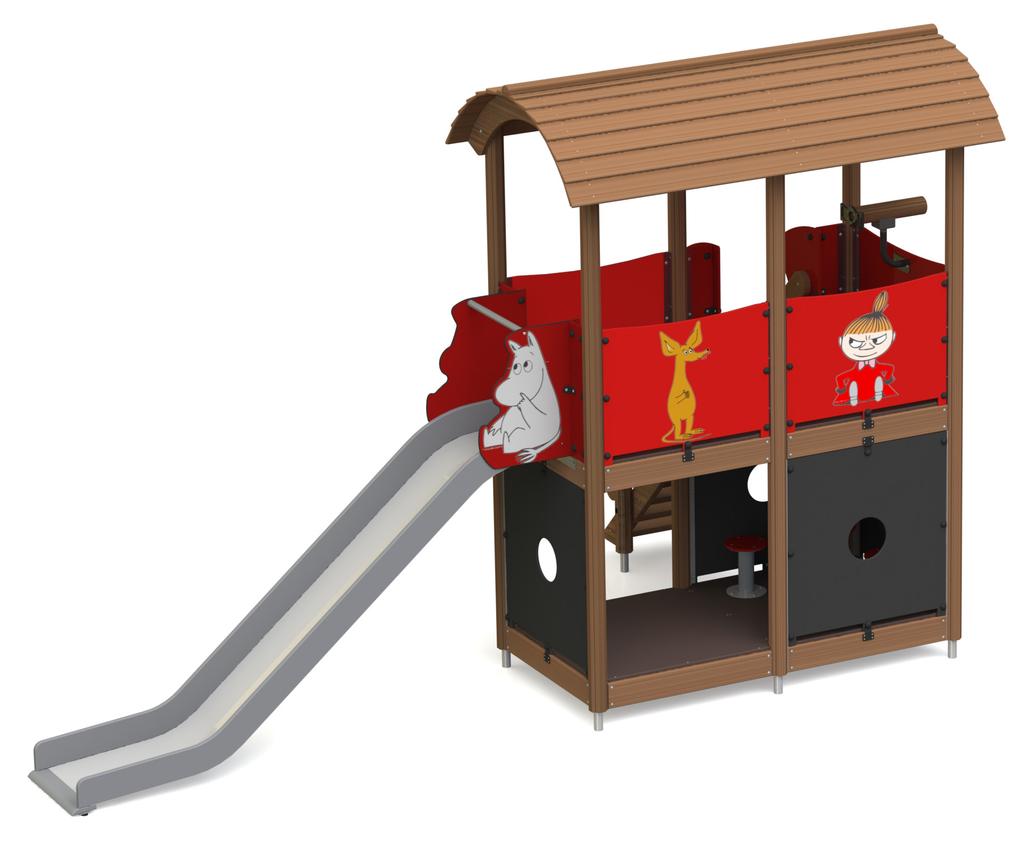

1 M019 Tähtitorni Asennusohje Assembly instructions 148cm x150x155 1/15

2 /15

M019 Tähtitorni 9 11 10 12 PUUHA GROUP OY Teollisuuskatu 28-30 FIN-20520 TURKU www.puuha.com puuha@puuha.com 13 14 OSA NRO. KPL.

3 M019 Tähtitorni PUUHA GROUP OY Teollisuuskatu FIN TURKU puuha@puuha.com OSA NRO. KPL. KUVAUS 1 1 KL010_M024_Muumipeikko_oikea 2 1 KL011_M024_Muumipeikko_vasen 3 1 KL023_M019_Seinälevy_Niiskuneiti 4 1 KL036_Seinälevy_Nipsu 5 1 KL039_Seinälevy_ylä_Myy 6 1 KP004_000010_Liukuosa_ KP197_000010_Porras 8 1 KP325_M019_Kaukoputki 9 1 KP339_Tolppa KP340_Tolppa KP341_Tolppa KP342_Tolppa KP343_Tolppa KP344_Tolppa ME001_Suojakaide ME002_000010_Seina_tuki 17 1 ME003_012115_Portaan_kiinnike_oikea 18 1 ME004_012115_Portaan_kiinnike_vasen 19 1 ME006_000024_Poyta_runko 20 4 ME007_000024_Jakkara_runko 21 1 ME100_Maa-ankkuri_liukumaki 22 8 ME101_Maa-ankkuri_ ME129_Levykiinnike 24 8 ME509_000010_Terasjalka 25 2 MU001_Suojaholkki 26 4 MU002_Peitehattu MU007_Peitehattu MU062_Tolppahattu_musta PE025_002907_Seinalevy_ PE039_ PE052_ PE419_000024_poyta_ PE420_000024_jakkara_ PE514_M019_Kaukoputkiseina PU003_000010_Tasopuu_ PU020_012115_Kaide 39 2 PU244_012115_Portaan_puutolppa 40 1 PU325_000026_Harjapuu PU324_000026_Kattolauta_ PU326_000026_Kattolauta_ RU001_Ruuvi_5x RU003_Ruuvi_6x RU019_Ruuvi_6x RU234_Kuusiokoloruuvi_M8x RU179_Kuusiokoloruuvi_M8x RU161_Kuusiokoloruuvi_M8x RU056_Kuusiokoloruuvi_M10x RU178_Kuusiokoloruuvi_M10x RU054_Kuusiokoloruuvi-M10x RU180_Kuusiokoloruuvi_M8x RU011_Kuusiokoloruuvi_M10x RU177_Kuusiokoloruuvi_M10x RU024_Kuusiokoloruuvi_M10x RU029_Kuusiokoloruuvi_M10x RU172_Kuusiokoloruuvi_uppokanta_M8x RU235_Kuusiokoloruuvi_uppokanta_M10x RU205_Kuusioruuvi_M8x RU083_Kansiruuvi- 8x RU122_4,2x55_Terassiruuvi RU170_Korialuslevy_8x RU017_Korialuslevy_8x RU175_Korialuslevy_10x RU072_Korialuslevy_10x RU005_Laippamutteri_M RU162_Hattumutteri_M RU055_Hattumutteri_M VA001_ Lattiavaneri 73 3 VA031_000025_Kattotuoli 74 1 VA006_000024_Lattiavaneri 3/15

4 Teräsjalan ja maa-ankkurin perustus 100 Maavara 100mm > Turvasora (raekoko 2-8mm) mm paksuudelta riippuen laitteen putoamiskorkeudesta/ Turva-alusta nro Hyvin tiivistyvä maa-aines esim. murske (0-32mm,0-64mm) Teräsjaloille kaivetaan kuoppa mm x mm x 700mm PUUHA GROUP OY Teollisuuskatu FIN TURKU puuha@puuha.com 4/15

5 Teräsjalan ja maa-ankkurin asennus Tolppahatun asennus RU019_Ruuvi_6x80 MU002_Peitehattu26 RU083_Kansiruuvi- 8x50 ME509_000010_Terasjalka RU017_Korialuslevy_8x25 MU062A_Tolppahattu_musta ME101_Maa-ankkuri_370 RU205_Kuusioruuvi_M8x20 5/15

6 Tasopuun asennus Alumiinikisko Alumiinikisko Tasopuu RU180_Kuusiokoloruuvi_M8x55 Tasopuu RU180_Kuusiokoloruuvi_M8x55 6/15

7 Vanerin asennus RU001_Ruuvi_5x70 RU001_Ruuvi_5x70 Lattiavaneri RU001_Ruuvi_5x70 Tasopuu 7/15

8 / RU 234_Kuusiokoloruuvi _M8x25 RU179_Kuusiokoloruuvi_M8x30 Seinän asennus Alumiinikisko PE001_ Seinalevy A RU003_Ruuvi_6x40 ME002_000010_Seina_tuki DETAIL A Tasopuu 8/15 RU179_Kuusiokoloruuvi_M8x30 / RU 234_Kuusiokoloruuvi _M8x25

9 Portaan suojan asennus PE052_ PE039_ RU178_Kuusiokoloruuvi_M10x30 ME129_Levykiinnike RU178_Kuusiokoloruuvi_M10x30 9/15

10 RU179_Kuusiokoloruuvi_M8x30 RU177_Kuusiokoloruuvi_M10x75 Puuportaiden asennus A Portaan_suoja RU003_Ruuvi_6x40 ME004_012115_Portaan_kiinnike_vasen / ME003_012115_Portaan_kiinnike_oikea RU003_Ruuvi_6x40 PU020_012115_Kaide / PU023_012015_Kaide KP197_000010_Porras/ KP198_000011_Porras MU007_Peitehattu28 DETAIL A RU003_Ruuvi_6x40 RU029_Kuusiokoloruuvi_M10x130 RU005_Laippamutteri_M10 10/15

11 RU178_Kuusiokoloruuvi_M10x30 RU178_Kuusiokoloruuvi_M10x30 Muumiliu'un sivulevyjen kokoaminen ME129_Levykiinnike RU056_Kuusiokoloruuvi _M10x25 PE039_ KL010_M024_Muumipeikko_oikea / KL011_M024_Muumipeikko_vasen RU138_Kuusiokoloruuvi_uppokanta-M10x30 235_Kuusiokoloruuvi _uppokanta_m10x25 11/15 PUUHA GROUP OY Teollisuuskatu FIN TURKU puuha@puuha.com RU072_Korialuslevy_10x25 RU055_Hattumutteri_M10 RU178_Kuusiokoloruuvi_M10x30

12 Liu'un asennus RU011_Kuusiokoloruuvi_M10x60 ME001_Suojakaide HUOM! Liu'un ja tason väliin ei saa jäädä rakoa RU179_Kuusiokoloruuvi_M8x30 RU011_Kuusiokoloruuvi_M10x60 Liu'un sivusuoja Lattiavaneri HUOM! Liu'un poistumisosa oltava asennettuna max. 5 :n kulmassa maanpintaan nähden. Tasopuu RU003_Ruuvi_6x40 KP004_000010_Liukuosa-150 / KP007_000011_Liukuosa-100 ME100_Maa-ankkuri_liukumaki MU001_Suojaholkki MU002_Peitehattu26 12/15

13 Pöydän ja jakkaroiden asennus RU172_Kuusiokoloruuvi_uppokanta_M8x25 PE419_000024_poyta_5 RU170_Korialuslevy_8x16 RU162_Hattumutteri_M8 RU161_Kuusiokoloruuvi_M8x35 Vanerilevy RU017_Korialuslevy_8x25 RU004_Laippamutteri_M8 13/15

14 Katon asennus MU007_Peitehattu28 KP018_000025_Katto 14/15 RU072_Korialuslevy_10x25 RU024_Kuusiokoloruuvi_M10x120

15 M019 Kaukoputken asennus PE514_M019_Kaukoputkiseina KP325_M019_Kaukoputki RU054_Kuusiokoloruuvi-M10x35 RU072_Korialuslevy_10x25 PUUHA GROUP OY Teollisuuskatu FIN TURKU 15/15
