Kylpyhuoneen ja saunan lattialaatoitus Pukkila Hieta, lasitettu klinkkeri 97x97x6mm, himmeä, väri grey

Transkriptio

1

2 KYLPYHUONE Seinälaatta Pukkila Valkoinen 200x400x8 mm himmeä, väri P4591 valkoinen Asennus vaakasuunnassa pystysaumat samassa linjassa, saumalaasti marmorinvalkoinen Tehostelaatta Pukkila Usva 200x400x8 mm himmeä, väri P45197 antrasiitinharmaa Asennus vaakasuunnassa pystysaumat samassa linjassa, saumalaasti marmorinvalkoinen Kylpyhuoneen ja saunan lattialaatoitus Pukkila Hieta, lasitettu klinkkeri 97x97x6mm, himmeä, väri grey Kattomateriaali Vähäoksainen kuusipaneeli STP 15x95, valkolakattu

3 KYLPYHUONE Suihkuseinä Vihtaovet Oy, Ocean 3 runko alumiinia karkaistu turvalasi, kirkas Osassa asunnoista suihkuverhokisko WC -istuin IDO Seven D valkoinen Tasoallas IDO Seven D saniteettiposliinia valkoinen Alakaappi IDO Seven D Altaan kanssa yhteensopiva allaskaappi kosteudenkestävällä levyrungolla ja vetolaatikolla valkoinen

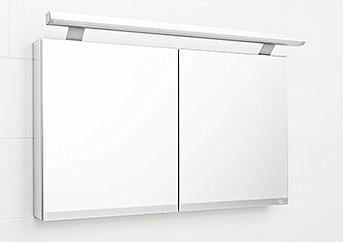

4 KYLPYHUONE Allashana FM Mattsson 9000E Suihkusetti ja -hana FM Mattsson 9000E Peilikaappi IDO Reflect -peilikaappi, 2 lasihyllyä, sisältää LED-valaisimen. Rungon ulkopuoli alumiinia, sisäpuoli vaaleanharmaata melamiinia

5 KYLPYHUONE Peili IDO Reflect -tasopeili Sisältää LED-valaisimen Korkea kaappi IDO Seven D Alaosassa kokonaan ulosvedettävä laatikko, 3 lasihyllyä, oven sisäpuolella lisää säilytystilaa tuova hyllykkö valkoinen Asuinnoissa, joissa peilikaapin sijasta tasopeili Koukustot ja wc -paperiteline Abloy Manda FH514 (2 x 4 koukun koukustoa) Abloy Manda FH525

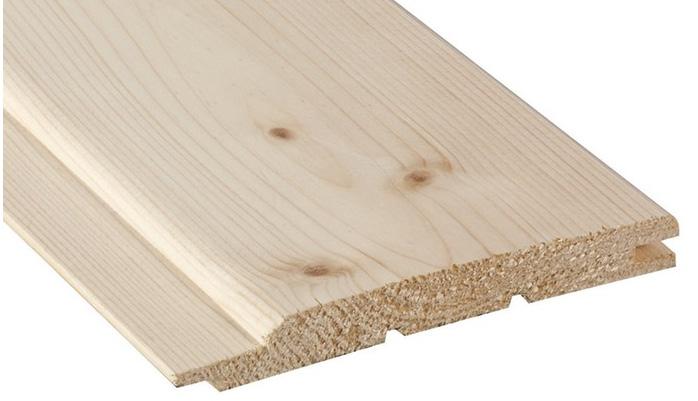

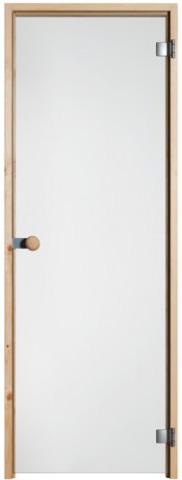

6 KYLPYHUONE Saunan seinä- ja kattomateriaali Vähäoksainen kuusipaneeli STP 15x95, saunasuojattu Lauteet Lauteiden näkyvät osat ja suojakaide tervaleppää, muut osat kuusta. Saunan ovi Vihtaovet Oy Kirkas lasi, pystyvedin, puuosat mäntyä

7 KEITTIÖ Seinät Maalarinvalkoinen Välitilan laatta Pukkila Arkitekt Color 100x300x6 mm himmeä, väri greige Lattia Upofloor Perla Tammi Nordic x190,5x8 mm Jalkalistat tehdaskäsiteltyjä puulistoja 12x42 mm, laminaatin sävyyn, kuultokäsittely ja lakkaus Katto Sävyttämätön valkoinen, himmeä

8 KEITTIÖ Kalusteovet Fortem Grupp maalattu sileä MDF valkoinen Työtasot Fortem Grupp Työtasot korkeapainelaminaattipintaisia, paksuus 30 mm, harmaa, taivereuna Vetimet Pöytäkaappien vetimet: Fortem Grupp Seinäkaappien ovet vetimettömät Allas Franke Argos AGX 251/651 Laminaattitasoon upotettava erillisallas, RST, altaan vieressä valutustaso

9 KEITTIÖ Hana FM Mattsson 9000E Liesituuletin ILOX Basic valkoinen saarekekeittiöissä ILOX Design RST

10 KEITTIÖ Astianpesukone Rosenlew RW6501 väri valkoinen leveys 600 mm äänitaso < 47dB Liesi ja uuni Keraaminen liesitaso REV6341XBA ja kalusteeseen sijoitettava erillisuuni ROB20601WK omilla ohjauksilla Uunin väri valkoinen Kylmälaitteet Jääkaappi-pakastin Rosenlew RJP4532 väri valkoinen

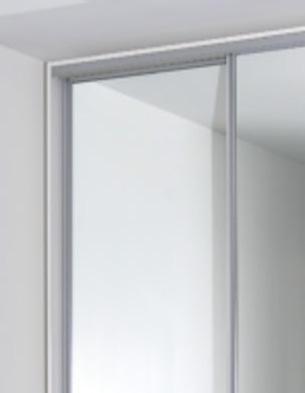

11 MUUT TILAT Lattia Upofloor Perla Tammi Nordic x190,5x8 mm Jalkalistat tehdaskäsiteltyjä puulistoja 12x42 mm, laminaatin sävyyn, kuultokäsittely ja lakkaus Seinät Maalarinvalkoinen Katto Sävyttämätön valkoinen, himmeä Kiintokomerot Fortem Grupp Osassa asunnoissa eteisessä peililiukuovi, matta-alumiinikehys, kirkas kuvastin Runko maalattu MDF, valkoinen Muut kalusteovet: melamiini, valkoinen

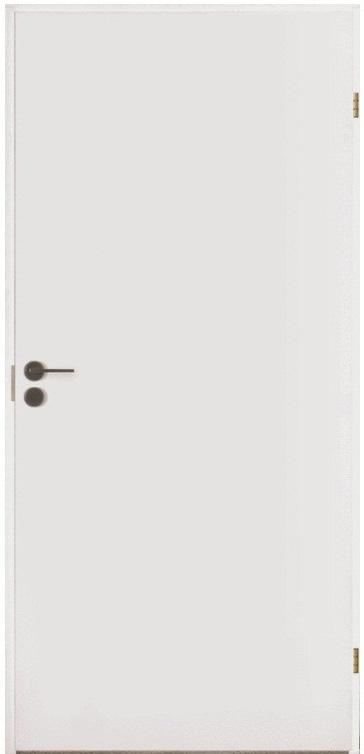

12 MUUT TILAT Asuntojen väliovet Melamiiniovi, valkoinen Asuntojen kerrostaso-ovet Tammi, vaakaviilu, lakattu

13 SIBELIUKSENKATU JÄRVENPÄÄ RAK 1 YV-1 YV-1 HS-1s IVL-1/45 IVL-1/45 +39,400 HS-1s IVL-1/45 IVL-1/ KÄYNTI- LUUKKU EI KÄYT +37,900 33,5 m IRT.VAR / VSS 89,0 m KÄYNTI- LUUKKU EI30 +37,900 KUIV. 5,5 m IRT.VAR / VSS 89,5 m , YV-1 YV KÄYNTI- LUUKKU EI30 Kellari P m KERROSPOHJAT 1:200 PIDÄTETÄÄN OIKEUS VÄHÄISIIN SUUNNITTELUN JA RAKENTAMISAIKAISIIN MUUTOKSIIN PIIRROS PERUSTUU SUUNNITTELUTILANTEESEEN Arkkitehtitoimisto Jukka Turtiainen Oy HTC Santa Maria, Tammasaarenkatu 5, Helsinki

14 SIBELIUKSENKATU JÄRVENPÄÄ RAK , , , ,900 SIIV. 2,0 m 2 +42, ,400 IRT.VAR 41,0 m 2 LVV IRT.VAR 15,0 m 2 IRT.VAR 43,5 m 2 33,5 m , , , ,900 KUIV. 6,5 m 2 db-ak +40,770 db-ak SPK 11,0 m 2 db-ak db-ak SIIV. 2,0 m 2 LH3 LIIKE LVV 76,5 m 2 LH2 19,5 m 2 db-ak LIIKE 89,0 m 2 UVV 18,5 m 2 LJH 11,5 m 2 db-ak LH1 LIIKE 68,5 m 2 +40, , , , , , , Krs P m KERROSPOHJAT 1:200 PIDÄTETÄÄN OIKEUS VÄHÄISIIN SUUNNITTELUN JA RAKENTAMISAIKAISIIN MUUTOKSIIN PIIRROS PERUSTUU SUUNNITTELUTILANTEESEEN Arkkitehtitoimisto Jukka Turtiainen Oy HTC Santa Maria, Tammasaarenkatu 5, Helsinki

15 PY peililiukuovet PY PY peililiukuovet PY SIBELIUKSENKATU JÄRVENPÄÄ RAK 1 B29 35,0 m 2 +46,400 B24 40,5 m 2 A5 40,5 m 2 +46,400 A1 44,5 m 2 h= , ,900 h= 2350 kaluste kavenne B28 50,5 m 2 B27 1H+KT 29,5 m 2 B26 42,5 m 2 B25 44,0 m 2 A4 44,0 m 2 A3 42,5 m 2 A2 3H+KT+S 67,0 m 2 2. Krs P m KERROSPOHJAT 1:200 PIDÄTETÄÄN OIKEUS VÄHÄISIIN SUUNNITTELUN JA RAKENTAMISAIKAISIIN MUUTOKSIIN PIIRROS PERUSTUU SUUNNITTELUTILANTEESEEN Arkkitehtitoimisto Jukka Turtiainen Oy HTC Santa Maria, Tammasaarenkatu 5, Helsinki

16 PY peililiukuovet PY PY peililiukuovet PY SIBELIUKSENKATU JÄRVENPÄÄ RAK 1 B35 B41 B35 B47 35,0 m 2 +49,400 B30 B36 B30 B42 40,5 m 2 A10 A15 A20 A10 40,5 m 2 +49,400 A6 A11 A16 A6 44,5 m 2 h= , ,900 h= 2350 B34 B40 B46 B34 50,5 m 2 B33 B39 B45 B33 1H+KT 29,5 m 2 B32 B38 B44 B32 42,5 m 2 B31 B37 B45 B31 44,0 m 2 A9 A14 A19 A9 44,0 m 2 A8 A13 A18 A8 42,5 m 2 A7 A12 A17 A7 3H+KT+S 67,0 m Krs P m KERROSPOHJAT 1:200 PIDÄTETÄÄN OIKEUS VÄHÄISIIN SUUNNITTELUN JA RAKENTAMISAIKAISIIN MUUTOKSIIN PIIRROS PERUSTUU SUUNNITTELUTILANTEESEEN Arkkitehtitoimisto Jukka Turtiainen Oy HTC Santa Maria, Tammasaarenkatu 5, Helsinki

17 PY peililiukuovet seinäke, h=1100 seinäke, h=1100 peililiukuovet seinäke, h=900 SIBELIUKSENKATU JÄRVENPÄÄ RAK 1 +55, , , ,980 liukuovi h= 2350 HUOLTOTIKAS VESIKATOLLE +57,480 LUUKKU +57,480 h= 2350 seinäke, h=1100 B50 3H+KT+S 74,5 m 2 B49 +S 43,0 m 2 B48 3H+KT+S 75,5 m 2 A23 3H+KT+S 74,5 m 2 A22 +S 43,5 m 2 A21 3H+KT+S 71,0 m 2 Hätäpoistumisluukku Portti hätäpoistumisluukulle Portti hätäpoistumisluukulle Portti hätäpoistumisluukulle Portti hätäpoistumisluukulle Portti hätäpoistumisluukulle Portti hätäpoistumisluukulle Portti hätäpoistumisluukulle Portti hätäpoistumisluukulle 6. Krs P m KERROSPOHJAT 1:200 PIDÄTETÄÄN OIKEUS VÄHÄISIIN SUUNNITTELUN JA RAKENTAMISAIKAISIIN MUUTOKSIIN PIIRROS PERUSTUU SUUNNITTELUTILANTEESEEN Arkkitehtitoimisto Jukka Turtiainen Oy HTC Santa Maria, Tammasaarenkatu 5, Helsinki

18 LTO PY KR 180L KR 180L PK 70L PK 60L LTO peililiukuovet peililiukuovet 71 KK-C.l=1500 DJK DJK peililiukuovet SIBELIUKSENKATU JÄRVENPÄÄ RAK KUIV. 10,0 m JÄTE 20,5 m 2 Sauna os. 24,5 m 2 Lakanavedin Työtaso Mankeli IRT.VAR 31,0 m Ilmoitustaulu Käyttöohjeet Matonpesu PESULA 15,0 m 2 Koroke Naulakko 92 SIIV. 1,5 m UVV 43,5 m 2 PK/KK l=2400 SPK 10,0 m 2 LVV 14,0 m 2 C53 3H+K+S 72,0 m 2 C52 45,0 m 2 C51 +S 49,5 m 2 1. Krs P m KERROSPOHJAT 1:200 PIDÄTETÄÄN OIKEUS VÄHÄISIIN SUUNNITTELUN JA RAKENTAMISAIKAISIIN MUUTOKSIIN PIIRROS PERUSTUU SUUNNITTELUTILANTEESEEN Arkkitehtitoimisto Jukka Turtiainen Oy HTC Santa Maria, Tammasaarenkatu 5, Helsinki
