1 LVI Yhä paremmin FLEXIKAIVO Faluplast kehittää, valmistaa ja myy LVI-tuotteita, jotka helpottavat ja järkiperäistävät putkiasentajan työtä. Tavoitteenamme on valmistaa korkealaatuisia tuotteita, jotka ratkaisevat ongelmia ja ovat muita markkinoilla olevia vaihtoehtoja parempia. Valitessasi Faluplastin tuotteen, tiedät samalla saaneesi ongelmattoman ja hyvän asennuksen. TUOTELUETTELO 2016/2017 UUSIA LISÄVARUSTEITA, KATSO SIVU LEIKKUUMUOTTI LVI PREVENT LVI FRAMSIDA 105 x 210 mm NELIÖKANSI LVI Runsas vuosi sitten Faluplast esitteli ainutlaatuisen tavan kiinnittää putkipidin seinään, Duo-Contactin. Tämä ratkaisu on otettu erittäin hyvin vastaan markkinoilla. Markkinoilla on tarve saada tuotteita, joiden avulla kosteat tilat saadaan turvallisemmiksi. Monet ovat lisäksi huomanneet, että tämä menetelmä säästää sekä aikaa että poranteriä, jotka kuluvat nopeasti työstettäessä kovia kaakeleita. Olemme nyt ottaneet sen käyttöön omassa Falu-Vulk putkijärjestelmässämme. Niinpä voit asentaa 32/40 mm putkia kaakeloituihin tiloihin käyttämättä poraa. Lue lisää sivuilta 8-9. Uudesta Prevent tuotteestamme - hajunestoläppä/ rottasuoja Flexi-Kaivolle - on tullut erittäin suosittu ja monet asiakkaamme ovat toivoneet vastaavaa tuotetta myös muiden valmistajien kaivoihin. Olemme nyt tuoneet markkinoille uuden ratkaisun Prevent II. Lue lisää sivulta 49. On haasteellista varmistaa oikea-aikaiset toimitukset ja valmistaa virheettömiä tuotteita tilanteessa, jossa tuotantomme kaiken aikaa kasvaa. Kunnianhimoisen ja kyvykkään henkilökunnan kanssa tämä on kuitenkin mahdollista. Asiakkaidemme meitä kohtaan osoittama luottamus motivoi meitä jatkossakin täyttämään sekä korkean toimitusvarmuuden että korkean laadun edellyttämät kriteerit. Tästä olemme sekä iloisia että ylpeitä. Se on osa LVI-laatua. PREVENT 2 LVI Falun huhtikuussa 2016 Svante Wedman, TJ PS. Uusi tuoteluettelomme on nyt ladattavissa myös appina. Digitaalisia tuoteluetteloitamme päivitetään jatkuvasti, myös painettujen luetteloiden voimassaoloaikana. Lataa oma luettelosi App Storessa tai Google Playssa alla. Sama. Faluplast Ingarvet, Box Falun, Sweden Tel +46 (0) Fax +46 (0) info@faluplast.com LVI-LAATUA LVI-LAATUA APPSTORE GOOGLE PLAY

2 Yhteyshenkilösi tuotannossa Yhteyshenkilösi myynnissä Puhelinvaihde, tilaukset, laskutus, vienti, ympäristö, hallinto Marie-Anne Sundström Gunilla Malmqvist Tavaratoimitukset Tuotetuki, laatu Melissa Morales Patrik Lindqvist Asennus Työpaja Projektinjohtaja Svante Wedman Göran Björs Markku Haikonen Bengt Pettersen Harry Savilaakso Hans Ottosson Taloushallinto Berit Gyll Mats Algotsson Greger Bonde Yritysjohto Svante Wedman Lars Edblom Colin Shrimpton Fredrik Hellmann

3 Sisällysluettelo FALUPLASTIN UUTUUKSIA PUTKIPITIMET JA VALUTUKI Original, Snap 12-28mm lisävarusteineen DUO Contact ja liimattavat korokepalat Putkipitimet mm, PEX-FIX, valutuki TRIFOT TULPAT Revi-POIS työtulppa, merkintätulpat, tippustoppari TISKIALTAAN VESILUKOT 3FLEX, 2FLEX VESILUKOT JA PESUKONEEN POISTOPUTKET Pesuallas, allaskaappi, pesukone, ilmanvaihtokone Poistoputket, flexiputki , 34 KYLPYAMMEEN-, PESUKONEEN POISTOPUTKET Pesukoneen poistoputket...31 Kylpyammeen poistoputket, kulmaventtiilit WC-LIITÄNNÄT Korotusosat, WC-liitännät PEITELEVYT, KORKEAT PEITELAIPAT Peitelevyt mm, pyöreät VULK-peitelevyt - Tulppauskorkit...37, Korkeat peitelaipat, seinälaipat VIEMÄRIPUTKET SEINÄSSÄ...45 RUOSTEENESTOLIITOKSET...45 FLEXI-LATTIAKAIVO LISÄVARUSTEINEEN PUTKIOSAT JA LISÄVARUSTEET FALU-VULK kromatut putkiosat 32 ja 40mm , FALU-VULK valkoiset putkiosat 32, 40 ja 50mm Suorat putket, PP, ABS...59 Pesukonemuhvit- ja suppilot Liimattavat putkiosat...63 PUTKIOSAT KARTIOMUTTERILLA, LISÄVARUSTEET Putkiosat kartiomutterilla, Liitosputket, Satulaletkuliitos Tiivisteet...69 KUMILIITOKSET Laajentuvat kumiliitokset TPE-liitokset WC-viemäröintitiivisteet, Värilliset kumiliitokset Esittelysivut ja asennusohjeita Tietoa yrityksestä, ympäristö ja laatu LVI-taulukko, materiaalit ja sivunumerot

4 FALUPLASTIN UUTUUKSIA DUO CONTACT Kiinnikkeet liimalla ja teipillä Katso sivu 8 Mattakromatut PUTKIPIDIKKEET on tarkoitettu Uponor Metallic Pipe PLUS Katso sivu 6 LIIMAKOROKE sopii 32/40mm putkikiinnikkeille Katso sivu 9 PEX FIX DUO 25/28/34mm Katso sivu 11 (syksy 2016) 2

5 FALUPLASTIN UUTUUKSIA PREVENT Hajulukko/Ylivuotosuoja/ Rottasuoja sopii FLEXIkaivoon Katso sivu 49 PREVENT II Hajulukko/Rottasuoja sopii tavallisimpiin 75mm sivusta tyhjeneviin standardikaivoihin Katso sivu 49 ROTTASUOJA (Järsimissuoja) FLEXIkaivoon Katso sivu 47 KYLPYAMMEEN POISTOPUTKI joustavalla kumikulmalla Katso sivu 32 3

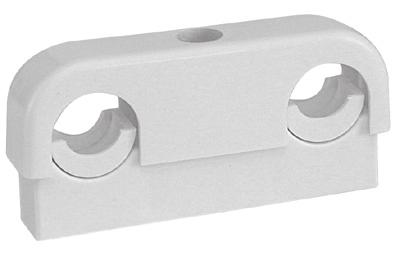

6 PUTKIPITIMET FALU-ORIGINAL PUTKIPITIMET, joissa ruuvi läpäisee kannen Putkipitimissämme on aito metallikromaus Suojatulppa mukana Käytä A-mittaa löytääksesi oikean korotuspalan ja tiivisteen a 1-osaiset Putki a-mitta c/v Ø Väri LVI T.nro mm mm mm valk E kromi valk E kromi valk E kromi a-mitta a 40 a 60 a osaiset 40 c/c Putki a-mitta Väri LVI T.nro Ø mm mm c/v mm valk E kromi valk E kromi osaiset 60 c/c Putki a-mitta Väri LVI T.nro Ø mm mm valk E kromi valk E kromi osaiset 40 c/c Putki a-mitta Väri LVI T.nro Ø mm mm c/v mm c/v mm valk E kromi c/v = keskeltä/seinään Suojatulppa, joka peittää ruuvinreiän Väri LVI T.nro valk E kromi Sisältyy kaikkiin pitimiin E kromi = aito metallikromaus 4

7 FALU-SNAP PUTKIPITIMET lukkokannella Putkipitimissämme on aito metallikromaus Käytä A-mittaa löytääksesi oikean korotuspalan ja tiivisteen a PUTKIPITIMET Mini-snap Putki a-mitta Ø mm mm c/v mm Väri LVI T.nro 10/12/15/ valk /12/ E kromi /15/ valk / E kromi / valk / valk / E kromi / valk a-mitta a 40 a 60 a 1-osaiset Putki a-mitta c/v Ø mm mm mm Väri LVI T.nro 12/15/ valk / E kromi / valk / E kromi /20/ valk c/c putkipitimet Putki a-mitta c/v Ø mm mm mm Väri LVI T.nro 10/12/15/ valk /12/ E kromi /15/ valk / E kromi / valk / valk / E kromi c/c putkipitimet Putki a-mitta c/v Ø mm mm mm Väri LVI T.nro 12/15/ valk / E kromi / valk / valk / E kromi / valk c/v = keskeltä/seinään E kromi = aito metallikromaus 5

8 PUTKIPITIMET FALU-SNAP PUTKIPITIMET lukkokannella Putkipitimissämme on aito metallikromaus Käytä A-mittaa löytääksesi oikean korotuspalan ja tiivisteen a osaiset 40 c/c Putki a-mitta Väri LVI T.nro Ø mm mm c/v = keskeltä/seinään E kromi = aito metallikromaus Pienennysosa 18/22:sta 12/15:een Kokoon c/v mm 12/ valk / E kromi Väri LVI T.nro * * 12/15 valk /15 kromi (harm.) /16 valk *Pakk. 10 kpl 12 mm 10 kpl 15 mm Pienennysosa 12/15:sta 10:een Kokoon Väri LVI T.nro 10/12/15 valk /12/15 kromi (harm.) Pakk. 10 kpl Mini Mattakromatut putkipitimet Sopivat Uponor Metallic Pipe Plus -kiinnikkeisiin Malli Putki Ø mm c/c mitta c/v mm Väri LVI T.nro 1-osa 15/16-20 Mattakromi osa mini-snap 16/20-25 Mattakromi osa 15/ Mattakromi osa 16/ Mattakromi osa 16/ Mattakromi

9 Tarvikkeita FALU-ORIGINAL/SNAP Kromatuissa korotuspaloissamme ja putkipitimissämme on aito metallikromaus Käytä A-mittaa löytääksesi oikean korotuspalan a-mitta h a HUOM! Ei saa asentaa paperitapetille, saattaa irrota. Tiiviste LVI sisältyy kaikkiin SNAP-kannakkeisiin 10/12/15/16 a KOROTUSPALAT Korkeus a-mitta Väri LVI T.nro mm * mm valk E kromi /33 valk E kromi valk E kromi valk valk E kromi valk E kromi valk valk E kromi valk E kromi valk valk E kromi valk valk E kromi TIIVISTYSLEVYT a-mitta Väri LVI T.nro mm 45 valk valk valk valk valk valk *Sopii 1-osa original / Tiiviste sisältyy kaikkiin Falusnap 10/12/15/16 mm kannakkeisiin. Väri LVI T.nro valk E kromi = aito metallikromaus 7

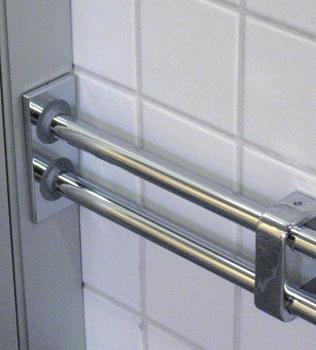

10 PUTKIPITIMET DUO CONTACT LIIMAKOROKKEET ASENNUS ILMAN PORAREIKIÄ DUO CONTACT Putkikiinnike kosteaan tilaan napsautettavalla lukkokannella. Yksinkertaistaa asennusta kaakelipinnoille, ei poraamista, ei riskiä kosteussulun läpäisemisestä! Helppo ja nopea asennus! Pakkaus sisältää 5 kpl putkipitimiä, 5 kpl liimalaattoja, liimatuubin ja puhdistusliinoja. 1-osaiset Putki Ø mm c/v mm Väri LVI T.nro 12/15/16 22 valk /15/16 22 E kromi Kromatuissa putkipitimissämme on aito metallikromaus 2-osaiset, 40 c/c c/v = keskeltä/seinään Putki Ø mm c/v mm Väri LVI T.nro 12/15/16 22 valk /15/16 22 E kromi Ks. asennusohje s

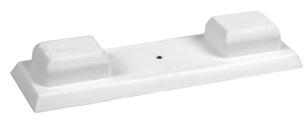

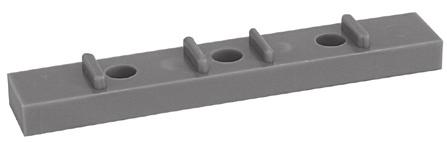

11 PUTKIPITIMET DUO CONTACT LIIMAKOROKKEET LIIMAKOROKKEET Korotuspalat, joissa on liimapinta. Sopivat muun muassa 32/40mm putkipitimille, suppiloille ja vesilukoille. Väri LVI T.nro valk kromi Ei porausreikiä kosteussulkuun Sopii 32/40mm putkipitimille Katso sivu 10 Liimaputki DUO CONTACT -laatalle ja -korokkeelle LVI T.nro

12 PUTKIPITIMET Kromatut putkipitimet ovat höyrymetalloituja 32/ snap lukitussalvalla c/v Koko mm Väri LVI T.nro 32 snap 28 valk valk harm kromi valk harm kromi valk harm c/v = keskeltä/seinään Korotuspala yllä oleville putkipitimille 32/40 valk /40 harm /40 kromi valk harm /40mm pidikkeiden liimaaminen, katso sivu 9 liimakorokkeet Tiiviste putkipitimille 18080, 18190, korotuspalalle 24310, sekä 10/12/15/16 mm Snapille. Väri LVI T.nro valk Lisää tietoa tuotteistamme 10

13 PUTKIPITIMET 50/75/110 50, 75 ja 110 mm putkille 50 harm harm harm Yllä olevassa putkipitimessä on M8-upotus kattoripustusta varten. 15/15/20 65/90/140 65/90/140 Korotuspala 50, 75 ja 110 mm putkipitimille 50 harm harm harm Putkipitimet PEX-suojaputkille voi ruuvata kiinni seinään tai kiinnittää nippusiteillä (roilossa) olevaan ilmastointi- tai viemäriputkeen. PEX-FIX 25 valk PEX-FIX DUO Koko Väri RSK Art.nr 25/28/34 valk

14 VALUTUKI Valutuki mm putkille. Korkeus säädettävissä mm. Käytetään pareittain. Koko Väri Pakk LVI T.nro sin Voidaan asentaa paikoilleen jälkikäteen 3 asentoa 175mm 50mm 75mm 110mm FALU TRIFOT Kolmessa suunnassa säädettävä valutuki. 50/75/110 pun Kaksi putken kannatinta, yksi 50/75mm ja yksi 110mm putkelle. Etuja: Sopii kolmelle eri putkikoolle. Tuotteen voi naulata, ruuvata tai nitoa kiinni alustaansa. Asennettua putkea voidaan helposti nostaa tai laskea korkeussuunnassa. Ei teräviä reunoja. Kestää yli 100 kg kuormituksen myös pakkasessa. Tuote on kevyt, painaa vain 1/5 perinteisten metallitukien painosta. Sopii sekä putkelle että muhville. 12

15 TULPAT TYÖTULPPA, JOSTA TARPEETON REVITÄÄN POIS Yhdistelmätulppa, joka sopii kahdelle tai kolmelle erikokoiselle putkelle niin muhviin kuin suoraan putken päässäkin käytettäväksi. Tarpeeton osa voidaan REPIÄ POIS (kuten pilleripurkissa). Ota pihdeillä kiinni palkeesta tai työnnä tylpällä esineellä tulpan takapuolelta ja REVI POIS tarpeettomat osat. Näin saat tulpan oikean kokoiseksi ja se sopii myös pienempiin putkiin. Koko LVI T.nro 50/75/110 muhvi - sileä /160 muhvi - sileä Työtulppa ilman REVI POIS-ominaisuutta Koko LVI T.nro 50/75 muhvi - sileä SUOJATULPAT Sopii käytettäväksi useiden erikokoisten putkien kanssa. Koko A B C D E G H LVI T.nro PVC/PP 200 mm muhvi PVC/PP 400 mm muhvi, sileä up

16 TULPAT SUOJATULPPA 160 mm/6 Kelt MERKINTÄTULPAT Merkintätulpat asetetaan putkien päihin valutyön ajaksi. Kun lattia on valettu, esiin työntyvä tikku osoittaa missä kohdassa tulppa ja putki ovat. h d Koko Väri h h, LVI T.nro 50 sileä sin muhvi pun sileä sin muhvi pun sileä sin muhvi pun PALOPOSTIKANSI 86 um. 80 sm. pun

17 TULPAT Yksinkertainen tapa välttää vuotavaa nestettä ja roiskeita WC-tuolia vaihdettaessa. Tippustoppari WC-tuolille Väri LVI T.nro valk Lisää tietoa tuotteistamme 15

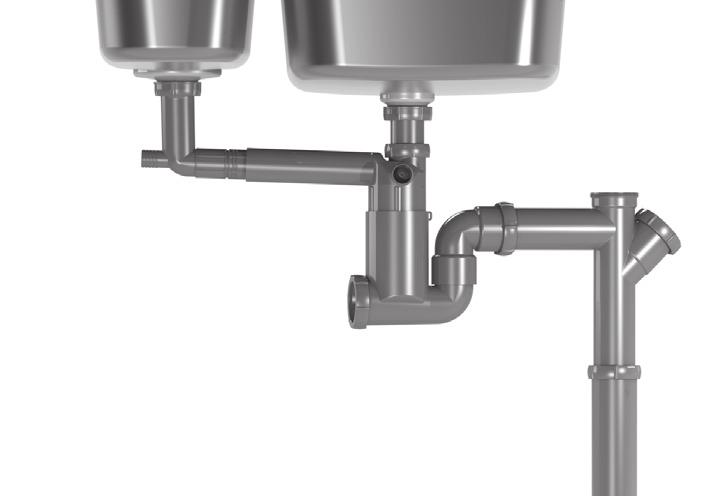

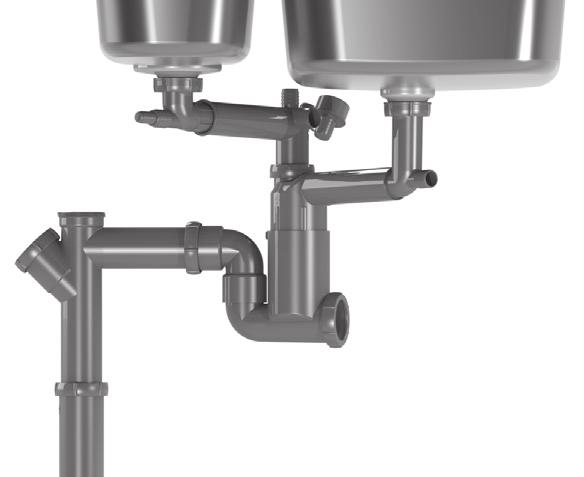

18 TISKIPÖYDÄN VESILUKKO 3FLEX 3 vesilukkoa yhdessä LVI T.nro TISKIPENKIN YLEISVESILUKKO 3FLEXin voit asentaa kaikkiin tiskialtaisiin ja teräksisiin pesualtaisiin. Muutamalla kädenliikkeellä muutat vesilukon sopivaksi mille tahansa pesualtaalle. Kiinnihitsatut tiivisteet ja kartiomutterit (ei irtonaisia osia) AINUTLAATUISET OMINAISUUDET Kolme tiskipöytälukkoa yhdessä Kiinnihitsatut tiivisteet Ei irtonaisia osia Kaksi puhdistusluukkua. Puhdistus juoksevassa vedessä hanan ollessa auki Valmius alipaineventtiilin/ylimääräisen vesiliitännän asentamiseksi Tukeva rakenne ja suuri kapasiteetti / vähemmän puhdistuskertoja 4 letkuliitosta mahdollistaa useiden laitteiden asentamisen Vesilukko on yhteensopiva tavallisten 40 mm putkiosien kanssa 16

19 TISKIPÖYDÄN VESILUKKO 1 Teleskooppimalli Ihanteellinen lukko kaappeihin, joissa on jätteenlajitteluastiat. Asennettavissa eri korkeuksilla sijaitseviin pesualtaisiin. Liitäntä myös astianpesukoneelle ja ylivuotoputkeen. Altaat eri korkeudella 2 3 T-malli Tämän tyypin vesilukkoja pidetään yleisesti parhaana vaihtoehtona uusittaessa vesilukkoja vanhoissa keittiöissä. Liitännät sekä astianpesukonetta että ylivuotoventtiiliä varten. Tämä malli sopii myös eri korkeudella oleviin altaisiin. Suora malli Markkinoiden ainoa vesilukko, joka voidaan asentaa suoraan altaan alle ilman ylimääräisiä putkiosia. Erinomainen teräksisiin kaatoaltaisiin. Sopii korkeuksille 0-560mm. Yksittäinen tiski-/ kaatoallas 17

20 TISKIPÖYDÄN VESILUKKO 2FLEX 2 vesilukkoa yhdessä LVI T.nro TISKIPENKIN T-MALLI/SUORA VESILUKKO 2FLEXin korvaa erilliset T-mallin/suorat vesilukot. Muutamalla kädenliikkeellä muutat 2FLEX-vesilukon suoraksi vesilukoksi. Kiinnihitsatut tiivisteet ja kartiomutterit (ei irtonaisia osia) AINUTLAATUISET OMINAISUUDET Kaksi tiskipöytälukkoa yhdessä Kiinnihitsatut tiivisteet Ei irtonaisia osia Kaksi puhdistusluukkua. Puhdistus juoksevassa vedessä hanan ollessa auki Valmius alipaineventtiilin/ylimääräisen vesiliitännän asentamiseksi Tukeva rakenne ja suuri kapasiteetti / vähemmän puhdistuskertoja Vesilukko on yhteensopiva tavallisten 40 mm putkiosien kanssa 18

21 TISKIPÖYDÄN VESILUKKO 1 T-malli Tämän tyypin vesilukkoja pidetään yleisesti parhaana vaihtoehtona uusittaessa vesilukkoja vanhoissa keittiöissä. Liitännät sekä astianpesukonetta että ylivuotoventtiiliä varten. Tämä malli sopii myös eri korkeudella oleviin altaisiin. 2 Suora malli Selviää korkeuksista mm. Markkinoiden ainoa vesilukko, joka voidaan asentaa suoraan pesualtaaseen ilman ylimääräisiä putkiosia. Erinomainen teräksisiin kaatoaltaisiin. Utslagsback Yksittäinen tiski-/ kaatoallas 19

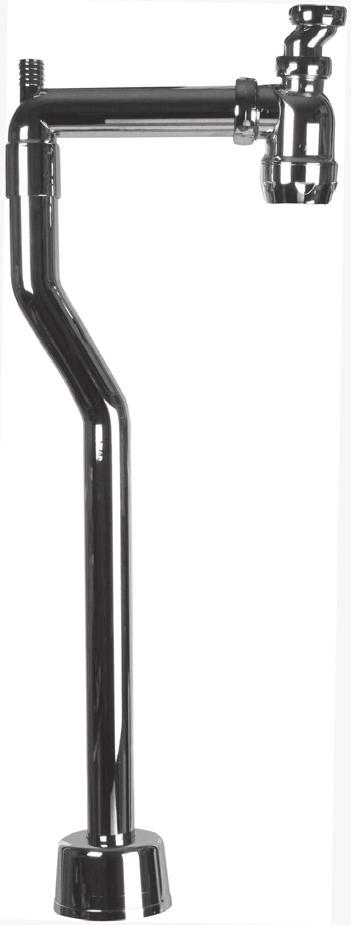

22 VESILUKOT VESILUKOT joissa AITO metallikromaus LVI T.nro LVI T.nro LVI T.nro LVI T.nro LVI T.nro LVI T.nro

23 VESILUKOT FlexiLattia LVI T.nro mm Yleislukko sopii KAIKKIIN asennuksiin sekä lattialla että seinässä, korvaa kaikki muut vesilukkotyypit. Katso esittelysivu FlexiYleis LVI T.nro valk. 40 mm** LVI T.nro mm metallikromaus **Nyt suurempi kapasiteetti 21

24 VESILUKOT Kulmalukko LVI T.nro valk. 40 mm** LVI T.nro mm metallikromaus LVI T.nro valk. 32 mm* *Ei epäkeskoa teleskooppiputkea **Nyt suurempi kapasiteetti S-flex Yleislukko sopii kaikkiin lattia- ja seinäasennuksiin ilman letkuliitoksia LVI T.nro valk. 40 mm** 22

25 VESILUKOT 11/4 Ø32 S-lukko (ei S-flex) LVI T.nro valk. 32 mm* *Ei epäkeskoa teleskooppiputkea Lisää tietoa tuotteistamme 23

26 VESILUKOT Suora lukko LVI T.nro valk. 40 mm LVI T.nro mm höyrymetalloitu LVI T.nro valk. 32 mm Epäkesko lukko Epäk. 45 mm LVI T.nro valk. 40 mm Ø40 Ø32 Seinälukko LVI T.nro valk. 40 mm** LVI T.nro mm metallikromaus LVI T.nro valk. 32 mm* Bidélukko LVI T.nro valk. 32 mm * * Ei epäkeskoa teleskooppiputkea **Nyt suurempi kapasiteetti 24

27 VESILUKOT 1 1 /4 Ø32 Ø40 Ø min 215 max Seinälukko LVI T.nro valk. 32/40** Itsensä puhdistava seinälukko LVI T.nro valk. 40 mm 1 1 /4 mutteri LVI T.nro mm metallikromaus 32 mm Puhdistusaukko **Nyt suurempi kapasiteetti Itsensä puhdistava vesilukko LVI T.nro valk. 32 mm LVI T.nro mm höyrymetalloitu 25

28 10 mm epäk VESILUKOT 11/4 sis Yleislukko LVI T.nro valk. 40 mm** LVI T.nro mm metallikromaus 32 sis Yleislukko LVI T.nro valk. 32 mm LVI T.nro mm höyrymetalloitu Taitettava letkunpidin sis Suora lukko LVI T.nro valk. 40 mm LVI T.nro valk. 32 mm LVI T.nro mm höyrymetalloitu Pallovesi-lukko ilmanvaihtokoneisiin LVI T.nro mm Lattialukko 50 mm muhviin ja suoraan putkeen LVI T.nro Lattialukko 75 mm muhviin ja suoraan putkeen LVI T.nro **Nyt suurempi kapasiteetti Putkisarja 50 mm 75 mm lattialukkoon Asennus ilman poraamista ks. s. 9 Liimakoroke LVI T.nro mm 26

29 VESILUKOT Taitettava letkunpidin Lattialukko ja peitelevy LVI T.nro mm 32 mm Pesukonelukko, jossa takaiskuventtiili seinässä (kaapissa) olevaan putkeen LVI T.nro valk. LVI T.nro metallikromaus c/v= max 85 mm V-lukko lattialiitännällä Asennus ilman poraamista ks. s. 9 Liimakoroke LVI T.nro mm Taitettu v-lukko suppilolla Asennus ilman poraamista ks. s. 9 Liimakoroke LVI T.nro mm LVI T.nro mm V-lukko suihkukaappiin LVI T.nro mm LVI T.nro mm c/v = keskeltä/seinään sis Suora v-lukko suppilolla Asennus ilman poraamista ks. s. 9 Liimakoroke LVI T.nro valk. 32/40 mm LVI T.nro /40 mm höyrymetallointi 27

30 VESILUKOT Suppilo vesilukolla erittäin suuri kapasiteetti Suppilo vesilukolla Asennus ilman poraamista ks. s. 9 Liimakoroke LVI T.nro mm LVI Art.nr mm höyrymetalloitu LVI T.nro mm Y-haara rumpukuivaajaa varten LVI T.nro Suppilo vesilukolla seinään Asennus ilman poraamista ks. s. 9 Liimakoroke LVI T.nro valk. 40 mm LVI T.nro kromi 40 mm Pesukonelukko vesilukolla ja putkisarjalla Asennus ilman poraamista ks. s. 9 Liimakoroke LVI T.nro mm LVI Art.nr mm höyrymetalloitu c/v=max 95 mm Lisää tietoa tuotteistamme 28

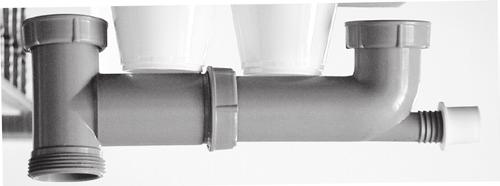

31 VESILUKOT PESUKAAPPIIN Vesilukot pesukaappiin LVI T.nro /4 x 40 mm valk. Vesilukot pesukaappiin LVI T.nro /4 x 40 mm valk. 40 mm 40 mm Vesilukot pesukaappiin LVI T.nro /4 / 1 1 /2 x 40 mm valk. um 40 mm Vesilukot pesukaappiin LVI T.nro /4 x 1 1 /2 x 40 mm valk. 40 mm Vesilukko erikseen ks. sivu mm 29

32 VIEMÄRIPUTKET Kulma S-mutka S-mutka Flexi-Pung vesilukkoon** Suora ** Koko Pituus mm Väri LVI T.nro Kulma x650 valk Kulma x800 valk Kulma x700 valk Kulma x600 valk Kulma x600 E kromi Kulma x900 valk Kulma x620 valk Kulma x620 E kromi Kulma x650 valk S-mutka x610 valk S-mutka valk Suora valk Suora E kromi Suora valk Suora E kromi **Alaputki Flexi-Pung vesilukolle E kromi = aito metallikromaus Poistoputki joustavalla kumikulmalla Koko Pituus mm Väri LVI T.nro Kulma x120 valk Helpottaa lattiakaivon puhdistamista, koska kulmaputki on taivutettava. 30

33 VIEMÄRIPUTKET Kulmayhde, jossa letkuliitos tyhjöventtiiliä/ pesukonetta varten. Koko Pituus mm Väri LVI T.nro Kulma x65 valk Kulma x65 E kromi ! Taitettava letkunpidin Alipaineventtiilillä Koko Pituus mm Väri LVI T.nro Kulma x650 valk S-mutka x640 valk Suora valk Suora valk Pesukone- ja pesuallaspoistoputket yhdistettynä Asennus ilman poraamista ks. s. 9 Liimakoroke LVI T.nro valk. 32 mm LVI T.nro valk. 40 mm 31

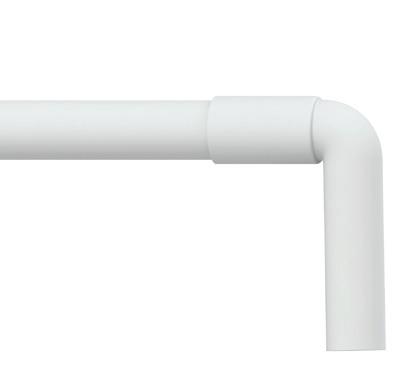

34 KYLPYAMMEPOISTOT Kylpyammeen poistoputki joustavalla kumikulmalla. Varustettu ruostumattomalla pohjaventtiilillä, ketjulla ja tulpalla. 32 valk Kylpyammeen poistoputki kulmaventtiilillä. Varustettu ruostumattomalla pohjaventtiilillä, ketjulla ja tulpalla kromi Lisää tietoa tuotteistamme 32

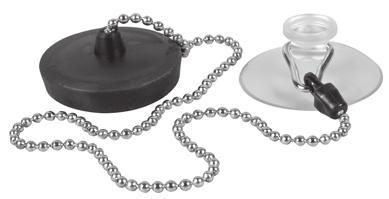

35 POHJAVENTTIILIT Ø32 Kulmaventtiili 32 mm 32 valk kromi Ruostumaton sihti, ketju ja tulppa 60 Kylpyammeen korkki ketjulla ja imukupilla Lisää tietoa tuotteistamme 33

36 POISTOPUTKET/LETKUT mm 1 1 /4 tai 1 1 /2 sk 32 alt 40 mm Katkaisemalla laippa saadaan putki sopivaksi 32 tai 40 mm sileälle putkelle sm 120 Taipuva viemäriputki Pituus mm Liityntä sk. 1 1 /4 32 valk /2 40 valk Soveltuu käytettäväksi ahtaissa tiloissa, kuten allaskaappien sisällä, tiskipöytien alla, bideealtaiden takana, liikuntavammaisten pesupaikoissa jne. KOROTUSOSAT um 110 sm 120 Korotusosa WC:lle sekä muovi- että valurautamuhviin Kork valk valk * valk *90 liitoksella muhviin käytetään kumiliitosta nro WC-istuimet voidaan asentaa sekä leveään että kapeaan päähän tuotteissa ja WC-istuin ei toisin sanoen jää koskaan keikkumaan sovitusosaan. um

37 SUORAT JA EPÄKESKOT WC-LIITÄNNÄT FALUPLASTIN suorat ja epäkeskot WC-liitännät sopivat 110 mm PP/PVC/VALURAUTA-putkiin, 110 mm PP/PVC muhviin sekä WC-liitäntään kun käytetään mukana olevaa kumitiivistettä. WC-liitännöissä on nyt hajulukko, jonka voi helposti REPIÄ-POIS asennuksen yhteydessä. 0 mm WC-LIITÄNNÄT mm 90 LIITOS 75 Oheiset WC-liitännät nyt hajulukolla. HUOM! Älä käytä työkaluja reiän tekemiseen, tee reikä peukalolla. 70 Tiivisteellä ja peitelaipalla. Sopii 110 mm muoviputkeen/muhviin, 110 mm valurautaputkeen sekä 118 mm WC-liitäntään. 30 mm 90 LIITOS Epäk. Kork. Väri LVI T.nro valk valk * valk *Peitelaippa ei kuulu toimitukseen 30 mm sopii myös WC-tuoliin, jossa on piilojalka, myös sivusuunnassa LIITOS 17 mm Epäk. 17 mm. p.laipalla Kork. Väri LVI T.nro 150 valk Ei hajulukkoa 90 LIITOS 35

38 WC-LIITÄNNÄT SUORAT JA EPÄKESKOT WC-LIITÄNNÄT FALUPLASTIN suorat ja epäkeskot WC-liitännät sopivat 110 mm PP/PVC/VALURAUTA-putkiin, 110 mm PP/PVC muhviin sekä WC-liitäntään kun käytetään mukana olevaa kumitiivistettä. 17 mm Epäk. 17 mm sisältää WC-mansetin ja k.peitelevyn Kork. Väri LVI T.nro 310 valk LIITOS Ylempää mallia käytetään liitettäessä WC yleismalliin jolloin putkiliitos on seinässä. Toinen käyttöalue on välikattoihin ripustetut viemärilinjat, joiden kohdistamisessa on ongelmia. 85 Epäk. 17 mm ilman lisäosia Kork. Väri LVI T.nro 150 valk Ei hajulukkoa 90 LIITOS Tippustoppari WC-tuolille Väri LVI T.nro valk Ks. s

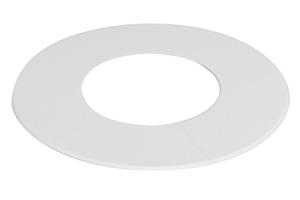

39 Kalvotiiviste PEITELAIPAT Joustavat VULK-peitelevyt sopivat usean kokoisiin putkiin. Korkeus 6mm. Putkille Levyn ulkomitta ulkomitta Väri LVI T.nro mm mm valk kromi valk kromi valk harm Kauluksella, kokonaiset/avautuvat. Kauluksen korkeus 20 mm Putkille Levyn ulkomitta mm ulkomitta mm Väri LVI T.nro valk valk valk Ilman kaulusta, kokonaiset/avautuvat Putkille Levyn ulkomitta ulkomitta Väri LVI T.nro mm mm valk valk valk /75/110 mm peitelevyt on tehty PS-muovista ja ne voidaan maalata. Sileät, avautuvat (ilman lukitusta) Putkille Levyn Väri LVI T.nro ulkomitta mm ulkomitta mm valk kromi valk kromi valk valk /8 =17,2 39 valk /2 =21,3 43 valk /4 =26,9 52 valk =33,7 59 valk /4 =42,4 70 valk

40 PEITELAIPAT Kuperat, lukittavat, korkeus 10mm Putkille Levyn ulkomitta mm ulkomitta mm Väri LVI T.nro valk kromi valk kromi valk kromi valk kromi Lisää tietoa tuotteistamme 38

41 PEITELAIPAT VULK Peitelaipat, joissa kumitiiviste, paksuus 4 mm. Sopii mm tai mm putkille Sopii mm tai mm putkille b b a 40/60 a Liimattavat, eivät avaudu (muodostavat kosteussulun) a b Putki cc-mitta Väri LVI T.nro 1-osa valk osa E kromi osa valk osa E kromi Avautuvat, ilman teippiä (jälkiasennukseen) a b Putki cc-mitta Väri LVI T.nro 1-osa valk osa kromi osa rusk osa valk osa kromi osa rusk osa valk osa kromi osa rusk osa valk osa kromi osa rusk osa valk osa kromi osa rusk osa valk osa rusk osa valk osa rusk mm putkille ks. s. 37 E kromi = aito metallikromaus 39

42 PEITELAIPAT VULK PEITELAIPAT, JOISSA KUMITIIVISTE, paksuus 4 mm Liimattavat, eivät avaudu (Muodostavat kosteussulun) Putkille För rör mm 40 mm LVI mm 38 x x x x 38 Putki Avautuvat, ilman liimateippiä (Jälkiasennukseen) Putkille För rör mm 40 mm 40 mm LVI mm 38 x x x x x 38 88x38 Putki

43 Putkille För rör mm 40 mm 40 mm LVI mm 48 x x x x x x 48 Putki Putkille För rör mm 60 mm HUOM! mm putkille ks. s. 37 LVI mm 118 x x 48 Putki Putkille För rör mm 60 mm LVI mm 54 x x x x x 54 Putki

44 11 mm TULPPAUSKORKIT Ø 53/39 mm 50 mm mm Um Väri LVI T.nro 53 valk kromi rusk valk kromi rusk Tulppauskorkilla peitetään vanhat putkenpäät ja se sopii putkiin sisämitoiltaan mm. Lisää tietoa tuotteistamme 42

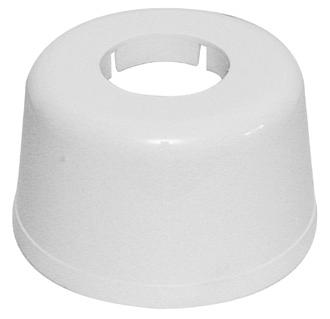

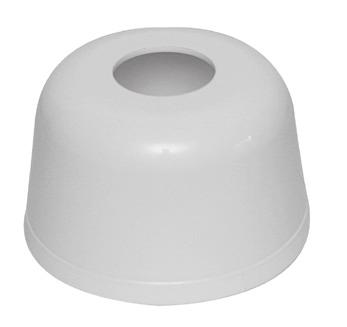

45 KORKEAT PEITELAIPAT Pesualtaan vesilukkoon lattia/seinä 40 valk E kromi sm Lattiavesilukkoon 40 valk sm Pesu / tiskialtaalle 32 valk E kromi valk harmaa sm Korkea peitelaippa WC avautuva 107 valk sm 150 E kromi=aito metallikromaus 43

46 KORKEAT PEITELAIPAT 105/ Sopii 4 valurautamuhviin, jossa WC-mansetti FP 84050, ei jakautuva 105 valk sm 167 um Ilman reikää 116 valk valk sm 116 sm sm 76 Korkea peitelaippa seinään 40 valk E kromi valk E kromi sm 60 Peitelaippa seinään, korkeus 12 mm 32 valk kromi valk kromi E kromi = aito metallikromaus 44

47 POISTOPUTKET SEINÄSSÄ Ø Kierrepituus Ø40 Ø Kierrepituus 625 Ø Syvyys Väri LVI T.nro 1-osa 75 valk osa 120 valk osa 150 valk osa 200 valk Putken mukana kierretulppa FP Supistusosa 40 / 32 mm FP Tilauksesta valmistamme myös standardista poikkeavan kokoisia viemäriosia. RUOSTEENESTOLIITOKSET Kestää jatkuvaa 140 C lämpötilaa. Ulkokierre 1 vihr id 1 Ulkokierre X Sisäkierre 1 vihr Tuotteessa on metallipäällys Falun ruosteenestoliitokset estävät galvaanisten virtausten muodostumisen kahden eri materiaalin välille. Tuote nro sopii esim. paisunta-astian liitosputkeen. 45

48 LATTIAKAIVO FLEXI LVI T.nro % joustava sivusta pohjaan asti! Poistoputken ja runko-osan välinen tiiviste on sama kuin muissakin viemäriosissa. Kaivon putkiosa on yhtä turvallinen kuin viemärijärjestelmän muutkin osat. 46

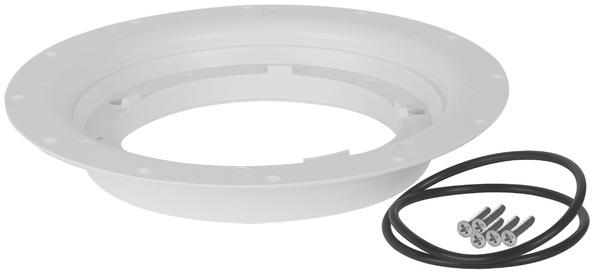

49 LATTIAKAIVO VARUSTEET FLEXI-KAIVO ilman kantta LVI T.nro Neliökansi valk. ruuveineen ja korokerengas 12 mm LVI T.nro Korotuspalat asennuslevyyn, 4 kpl LVI T.nro Korokerengas valk. Korkeus RSK T.nro 15 mm mm Toimitetaan suojakannella Leikkuumuotti LVI T.nro Rottasuoja (järsimissuoja) FLEXI-KAIVOLLE LVI T.nro Testitulppa FLEXI-KAIVOLLE LVI T.nro ! Lähinnä Norjan markkinoille 47

50 LATTIAKAIVO VARUSTEET Kiristysrengas FLEXI-KAIVOON LVI T.nro Valusuoja FLEXI-KAIVOON LVI T.nro Erikoisruuvit 5 kpl ja O-tiiviste kiristysrenkaaseen sisältyvät FLEXI-KAIVOON LVI T.nro Ruuvit kaivon asentamiseksi asennuslevyyn, 11 kpl, kuuluvat asennuslevypakettiin. Ruuvit asennuslevyn kiinnittämiseksi lattiarakenteisiin, 12 kpl, kuuluvat asennuslevypakettiin LVI T.nro Kansi tiivisteineen, sisältyy FLEXI-KAIVOON LVI T.nro Ruostumaton kansi tiivisteineen LVI T.nro HUOM! Asennuksessa saa käyttää vain suosittelemiamme ruuveja 48

51 Tyyppihyväksytyt, yksittäispakatut putket 1 metri 2 metri PP 32 mm mm mm ä m l e t s e j r ä J tiivisteellä, joka pysyy paikoillaan! T.nro LVI LVI T.nro x 3/4 uk - 1/2 sk /4 uk x 1 sk x 1 uk - 3/4 sk x 11/4-11/2 sk x 11/4-11/2 uk /2 uk x 11/4 sk x 11/4-11/2 sk x 11/4-11/2 uk Lyhyt malli muhvi - 40 um muhvi - 40 um muhvi x 32 muhvi muhvi x 40 muhvi mm LVI Nr mm LVI 40 muhvi - 50 um T.nro mm LVI T.nro mm LVI T.nro x 11/2 sk - 2 uk x 11/4-11/2 uk x 2 sk muhvi Liitos T.nro Taitettava letkunpidin valk valk valk Lyhyt malli LVI LVI T.nro Levyn um mm Väri LVI T.nro 32 T.nro Koko Kaikki osat, joissa on oranssi tiiviste ovat hyväksyttyjä rakenteisiin asennettaviksi 90 LVI Vulk-peitelevy putkeen ja muhviin. Korkeus 6 mm LVI T.nro Sopii 50 mm pvc/pp sileään putkeen LVI muhvi x 11/4-11/2 T.nro

52 1 2 tavain pin seen asennuk PUTKIOSAT LATTIAKAIVO VARUSTEET Kumitiivisteellä 32/40/50 ATUT HYVÄKSYTTY RAKENTEISIIN ASENNETTAVIKSI kro M Vesilukko FLEXI-KAIVOON LVI T.nro muhvia /4 LVI Nr Koko Väri LVI T.nro valk. valk. valk PREVENT hajulukko FLEXI-KAIVOON LVI T.nro Toimii myös ylivuotoja rottasuojana 90 1-muhvi Koko Väri LVI T.nro valk. valk. valk /2 LVI muhvia Väri LVI T.nro valk. valk. valk Puh mm mm Fax Koko Väri LVI T.nro valk. valk. valk Puh LVI Nr Fax um 32 muhvi 40 muhvi 32 muhvi LVI Nr LVI Nr Putkiosat ovat höyrymetalloituja OSAT AINA YKSITTÄISPAKATTUJA Katso keskiaukeama FALU-VULK järjestelmä Aito metallikromaus 32 mm Toimii myös rottasuojana. Hyväksytty rakenteisiin asennettaviksi! Putket muovipakkauksissa Koko 45 1-muhvi Nr T.nro 32 muhvi x 11/4 11/ LVI PREVENT II hajulukko. Sopii tavallisimpiin sivusta tyhjeneviin standardi-kaivoihin, joissa on irrotettava 75mm vesilukko Puh Fax Puh Fax

53 PUTKIOSAT Kumitiivisteellä 32/40/50 HYVÄKSYTTY RAKENTEISIIN ASENNETTAVIKSI 30 1-muhvi 32 valk valk valk muhvi 50 valk Pistoyhde 32 valk valk valk Pituus mm valk valk valk valk valk valk Hyväksytty rakenteisiin asennettaviksi! Katso keskiaukeama FALU-VULK järjestelmä 53

54 PUTKIOSAT Kumitiivisteellä 32/40/50 HYVÄKSYTTY RAKENTEISIIN ASENNETTAVIKSI T-haara 90 2-muhvia 32 valk valk valk T-haara 90 3-muhvia 32 valk valk Y-haara 45 2-muhvia 32 valk valk valk Y-haara 45 3-muhvia 32 valk valk Hyväksytty rakenteisiin asennettaviksi! Katso keskiaukeama FALU-VULK järjestelmä 54

55 PUTKIOSAT Kumitiivisteellä 32/40/50 HYVÄKSYTTY RAKENTEISIIN ASENNETTAVIKSI Epäkesko liitos 32 muhvi x 40 um valk Epäkesko liitos 32 muhvi x 40 muhvi valk muhvi x 50 muhvi valk Suora liitos 32 muhvi x 40 um valk muhvi x 50 um valk Hyväksytty rakenteisiin asennettaviksi! Katso keskiaukeama FALU-VULK 55

56 PUTKIOSAT FALU-VULK järjestelmän liitos-osat HUOM! Eivät hyväksyttyjä rakenteisiin upotettaviksi Kierreosat 32 x 3 /4 uk - 1 /2 sk valk x 1 uk - 3 /4 sk valk x 1 1 /4-1 1 /2 sk valk x 1 1 /4-1 1 /2 uk valk x 1 1 /4-1 1 /2 sk valk x 1 1 /4-1 1 /2 uk valk x 1 1 /2 sk - 2 uk valk x 1 1 /4-1 1 /2 uk valk x 2 sk valk Kierrenippa 1 1 /4 uk x 1 sk valk /2 uk x 1 1 /4 sk valk Päätytulppa 32 mm valk mm valk muhvi valk Sopii 50 mm PVC/PP putkeen Katso keskiaukeama FALU-VULK 56

57 PUTKIOSAT Kumitiivisteellä 32 ja 40 mm HUOM! Eivät hyväksyttyjä rakenteisiin upotettaviksi 90 2-muhvia 32 kromi kromi muhvi 32 kromi kromi muhvia 32 kromi kromi muhvi 32 kromi kromi Pistoyhde 2-muhvia 32 kromi kromi Katso keskiaukeama FALU-VULK kromatut 57

58 PUTKIOSAT Kumitiivisteellä 32 ja 40 mm HUOM! Eivät hyväksyttyjä rakenteisiin upotettaviksi T-haara 90 3-muhvia 32 kromi kromi Y-haara 45 3-muhvia 32 kromi kromi Liitos 40 um 32 muhvi kromi Liitos 40 muhvi 32 muhvi kromi Katso keskiaukeama FALU-VULK kromatut 58

59 SUORAT PUTKET Yksittäispakattu putki, PP Hyväksytty rakenteisiin asennettaviksi Pituus mm valk valk valk valk valk valk Putket muovipakkauksessa, ABS Vain pinta-asennukseen Pituus mm valk valk Putket muovipakkauksessa, ABS, kromatut Vain pinta-asennukseen Pituus mm E kromi E kromi E kromi = aito metallikromaus 59

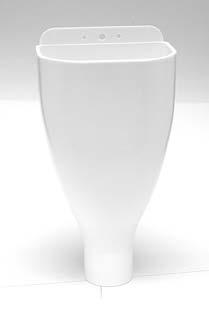

60 PUTKIOSAT SUPPILOT Taitettava letkunpidin Tähän sopii korokepala LVI (FP 24310) Asennus ilman poraamista ks. s. 9 Liimakoroke Suppilo letkunpidikkeellä 32 valk valk Tähän sopii korokepala LVI (FP 24315) Asennus ilman poraamista ks. s. 9 Liimakoroke Suppilo kumitiivisteellä 32 kromi kromi

61 PUTKIOSAT SUPPILOT Taitettava letkunpidin Tähän sopii korotuspala LVI (FP 24310) Asennus ilman poraamista ks. s. 9 Liimakoroke Suppilo kartio/mutteri 32 valk * 32 kromi *Ei letkuliitos Kansi kapeaan suppiloon Väri LVI T.nro pun Tähän sopii korotuspala LVI (FP 24310) Asennus ilman poraamista ks. s. 9 Liimakoroke Suppilo kumitiivisteellä 32 valk valk

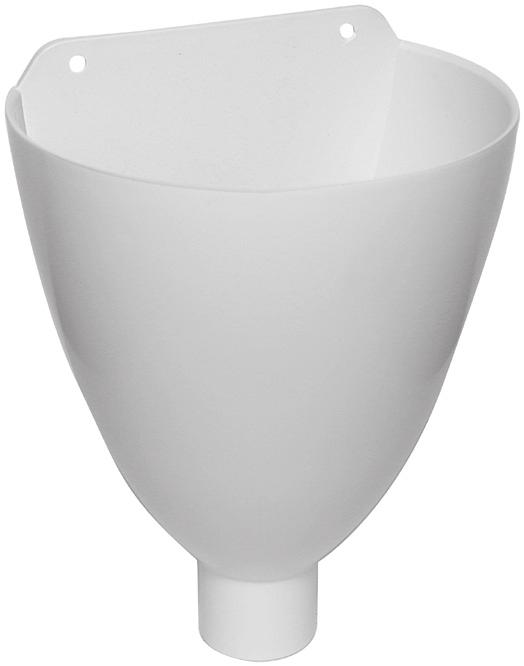

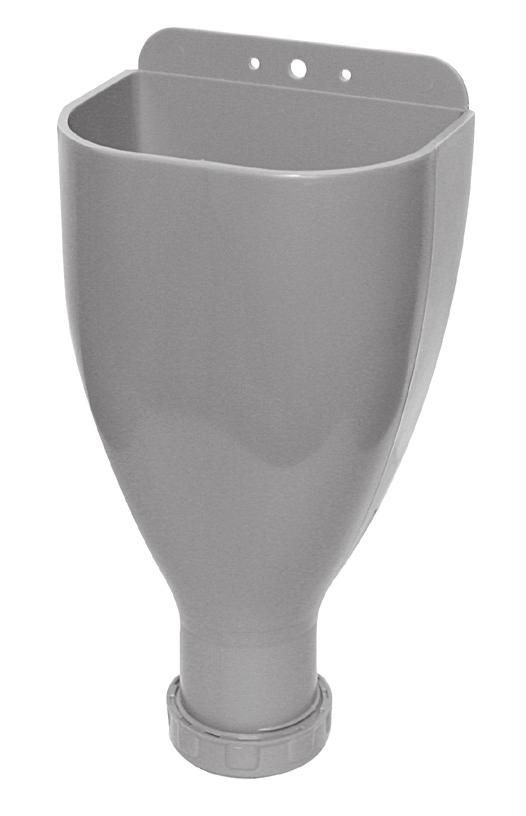

62 PUTKIOSAT SUPPILOT Liimattavat suppilot 32 valk harm Tähän sopii korotuspala LVI (FP 24311) Asennus ilman poraamista ks. s. 9 Liimakoroke Suppilo, jossa kartio/mutteri 32 harm Lisää tietoa tuotteistamme 62

63 PUTKIOSAT Liimattavat Pistoyhde 32 valk Kulma valk Kulma valk Liitos valk Lisää tietoa tuotteistamme 63

64 PUTKIOSAT Kartio/mutteri Suorat liitokset valk valk valk valk valk Suorat liitokset Kartio/mutteri sisä/ulkop.kierteeseen L.mutt Kierre Väri LVI T.nro 32 1 uk / 3 / 4 sk valk sk valk / 4 uk valk / 4 sk valk / 4 sk kromi / 2 uk / 1 1 / 2 sk valk / 2 uk / 1 1 / 2 sk harm / 2 uk / 1 1 / 2 sk kromi Kulmayhde kartio/mutteri valk valk Kiristyvä mutteri kierreosalla ja kiinnihitsatulla tiivisteellä * * * Kulmayhteet Kartio/mutteri sisä/ulkokierteeseen Lmut Kierre Väri LVI T.nro / 4 sk / 1 1 / 4 uk valk / 4 / 1 1 / 2 sk valk / 4 / 1 1 / 2 sk kromi / 4 / 1 1 / 2 sk valk *Kiristyvä mutteri Päällekkäiset kierreosat sopivat sekä 1 1 /4 että 1 1 /2 Kaikki osat on yksittäispakattu 64

65 PUTKIOSAT Kartio/mutteri/kumitiiviste 25 Matala kulma 90, kiristyvällä mutterilla 32 muhvi x 11/4 /11/2 valk muhvi x 11/4 /11/2 kromi * ** T-haara valk valk valk valk *taivutettu putki **sis. 40 mm letkuliitoksen

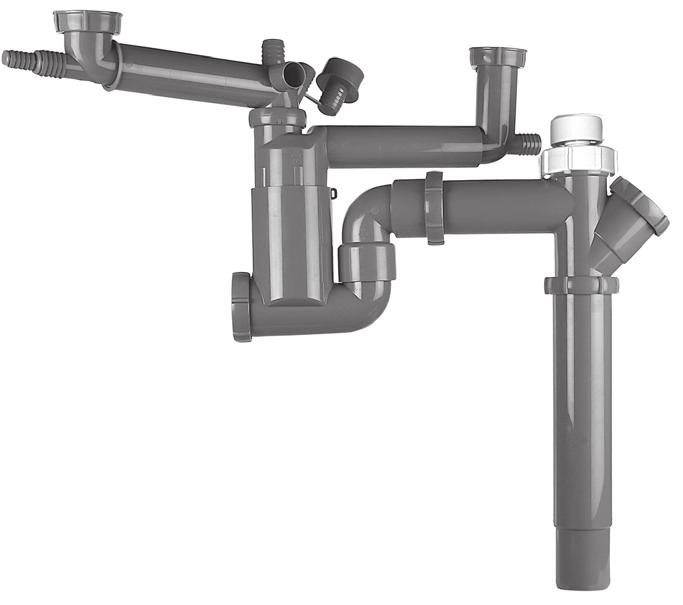

66 LISÄVARUSTEITA 1 1 /4 11/2 Kiinnihitsattu tiiviste Tiski-/pesukoneliitäntä Kiristyvä mutteri ja letkuliitos 32 x 11/4 / 11/2 valk x 11/4 kromi x 11/4 / 11/2 valk Päällekkäiset kierreosat sopivat sekä 1 1 /4 että 1 1 /2 55 id 32 Ø21,5 Ø15 Ø18 72 Letkuliitos mm + tiiviste ja mutteri 1 tai1 1 /4 1 valk /4 valk el 1 1 /4 Satulaletkuliitos viemäriputkeen. Ei rakenteisiin asennettavaksi Sopii Väri LVI T.nro putkille valk mm putkille on käytettävä suurempia letkunkiristimiä kuin mitä pakkauksessa on Ks. sivu 81 66

67 LISÄVARUSTEITA 63 Ø20 Ø23 3 /4 Multiliitos 32 valk valk /40 Ks. sivu 80 Letkuliitostulppa 3 /4 valk ** 3 /4 valk *1 mutterilla **ei mutteria Ks. sivu 81 Tulppa letkuliitoksella 21mm 40 harm Alipaineventtiili Sopii 1 /2 sk sekä 3 /4 letkuliitokseen 1 /2 valk /2 sk 2 sk Liitossarja alipaineventtiilin kytkemiseksi ( 1 /2 ) tiskialtaan poistoputkeen 1 +2 valk /2 sk 1 sk Alipaineventtiili asennettuna liitossarjan avulla 67

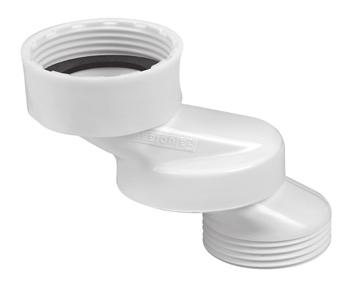

68 LIITOKSIA / /4 Epäkeskoliitos 0-50 mm liitos 1 1 /4 sisä- ja ulkokierteeseen. Korkeus 60 mm 1 1 /4 valk /4 kromi /4 1 1 /4 1 1 /4 Liitos kiristyvällä mutterilla 1 1 /4 uk 1 1 /4 kiristyvä mutteri 1 1 /4 valk / / Putkiosa kiinnihitsatulla tiivisteellä Pituus Väri LVI T.nro 200 valk kromi valk * 120 valk *Epäk. 10 mm /4 1 1 /2 Pienennyskartio, asennetaan lukitusmutterin kanssa läpin läpin Mutteri Kartio ei kuulu toimitukseen, ks. kartiotiiviste seur. sivu 1 valk /4 valk /4 kromi /2 valk /2 kromi

69 TIIVISTEET Kartiotiiviste 25 musta läpin läpin /4 1 1 /2 Kumitiivisteitä Koko Mitat mm Väri LVI T.nro 1 30x19x2 musta /4 39x27x2 musta /4 39x27x4 musta /2 45x30x2 musta /2 DOLAB hanatiiviste Pyöreä 1/2 pun Kuusio 1/2 pun Lisää tietoa tuotteistamme 69

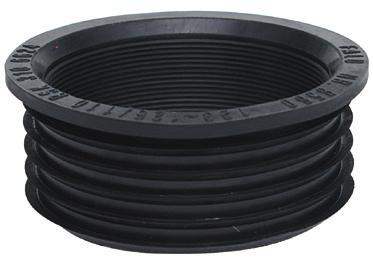

70 LAAJENTUVAT KUMILIITOKSET FALUEXPAND Lopultakin liitos, joka sopii valurautamuhveihin kokovaihteluista huolimatta. FALUEXPAND laajenee kiristettäessä kuin termoskorkki ja kompensoi valurautaputkien koko- ja mittaerot. Tyyppihyväksytty rakenteisiin asennettavaksi, pystyyn tai vaakaan. Typgodkännande 0040/02 VA 2.21/

71 LAAJENTUVAT KUMILIITOKSET FALUEXPAND /2 N 3 N 2 1 /2 N Muhvi Sileä Muhvi N 4 N Muhvi Muhvi * Sisään Ulos LVI T.nro 50 PVC/PP mm PVC/PP mm PVC/PP mm PVC/PP mm PVC/PP mm *Sopii myös 2 muhviin Suomessa ja Norjassa 71

72 TPE-LIITOKSET TPE-kumiliitokset on hyväksytty rakenteisiin asennettaviksi niin pysty- kuin vaakasuoraankin asentoon. I II Koko LVI T.nro 45-40/ Koko LVI T.nro 58/50-40/ III IV Koko LVI T.nro 75/70-50/ Koko LVI T.nro 83-50/ V VI Koko LVI T.nro 96/ Koko LVI T.nro 126/

73 TPE-LIITOKSET Mikä kumiliitos on sopiva? Alla olevasta taulukosta löydät helposti oikean kumiliitoksen Lähtevän putken koko Tulevan putken koko 32 mm 40 mm 50 mm 75 mm 110 mm Valur. putki 1 1 /2 muhvi II II 2 1 /2 muhvi IV IV V 3 muhvi V 4 muhvi VI HTA/PP/PVC-putki 50 mm sileä putki* I I 50 mm muhvi II II 75 mm sileä putki III III 75 mm muhvi III III * HUOM! vain PP:lle WC-VIEMÄRÖINTITIIVISTEET Sopii sekä muoville että valuraudalle Koko LVI T.nro 146/ Sopii 4 valurautaputken muhviin, mutta myös vanhempiin valurautaputkiin. Koko LVI T.nro 125/ Sopii 110 mm PVC/PP muhveihin sekä WC-sovitteeseen. HUOM! Ei teräviä työkaluja Hajulukko UNIVERSAL Sopii sekä muoville että valuraudalle LVI T.nro Sopii 4 muhviin, 110 mm, PVC-muhviin sekä WC-liitäntään. WC-viemäröintitiivisteen sisäpuoli sopii WC-istuimiin 110 mm:iin asti ja PVC-putkeen. 73

74 KUMILIITOKSET Koko LVI T.nro 45/ Koko LVI T.nro 83/ Koko LVI T.nto 50/ Koko LVI T.nro 96/ Koko LVI T.nro 58/ Koko LVI T.nro 70 75/ Koko LVI T.nro 123/ Koko LVI T.nro 64/ /

75 KUMILIITOKSET Mikä kumiliitos on sopiva? Faluplastin kumiliitokset ja WC:n viemäröintitiivisteet on tehty kumista, joka kestää niin ikääntymistä kuin valoakin. Kaikki liitokset sopivat useihin eri putkikokoihin niin tulevalla kuin lähtevälläkin puolella. Tämä merkitsee varastotuotteiden määrän vähenemistä ja kustannussäästöjä. Koska liitos on pehmeä, voidaan sitä taivuttaa muutama aste ylimenon kohdalla. Näin se voidaan helposti asentaa myös vanhoihin putkiin, joissa on saostumia. Alla olevasta taulukosta löydät helposti oikean kumiliitoksen. Lähtevän putken koko Tulevan putken koko 32 mm 40 mm 50 mm 75 mm 110 mm WC Valurautaputki 1 1 /2 muhvi suora muhvi /2 suora /2 muhvi /2 muhvi, vanha suora muhvi suora muhvi muhvi * HTA/PP/PVC-putki 50 mm suora mm muhvi mm suora mm muhvi mm muff mm suora mm muhvi mm muhvi Valur.-putki 58 mm, vain valur mm suora mm suora *vain PP Liitos ei ole tyyppihyväksytty rakenteisiin asennettavaksi. Koska putkien sisämitat vaihtelevat, tulee ylimenokohdan tiiveys tarkistaa asennuksen jälkeen. 75

76 VESILUKOT ESITTELY FLEXI-PUNG ORIGINAL Liityntä aipaineventtiiliä varten Käännettävä! Oivallinen, kun poistoaukko on lähellä seinää. Suora putki katkaistaan seinäasennusta varten. Max 300 mm. LVI FLEXI-PUNG korvaa KAIKKI vesilukot, joita on aiemmin käytetty pesualtaissa. FALUFLEXI sopii käytettäväksi KAIKISSA asennuksissa. FLEXI suora vesilukko FLEXI epäkesko vesilukko FLEXI käännetty vesilukko FLEXI alipaineventtiilillä FLEXI ja pesukoneliitäntä 76

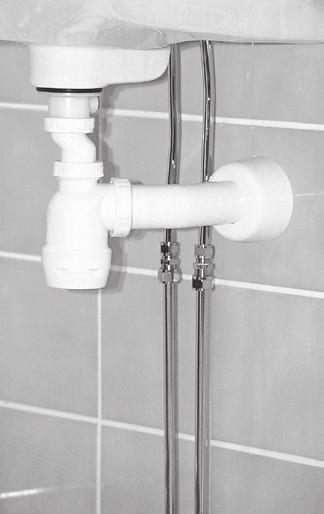

77 VESILUKOT ESITTELY FLEXI-PUNG 1. Kun poistoliitäntä on asennettava seinään vinosti LVI ratkaisee ongelmasi 2. Kun tahdot nostaa pesuallasta, mutta liityntäputki on liian lyhyt Käytä tätä osaa putkesta Käytä tätä osaa putkesta 3. Kun poistoliitäntä on lattialla seinän vieressä ja tahdot vetää putket 15 cm lattian yläpuolelle. 4. Kun tahdot vetää putken allaskaapissa hyllyjen taakse ja edelleen lattialiitäntään, joka tulee ulos seinästä. Käännä alaputkea Vesilukko, joka sopii aina 77

78 ASENNUSOHJEITA Liimalaatta DUO-CONTACT Liimalaatta on tarkoitettu asennettavaksi kaakeleiden päälle ja niitä voi asentaa rajoittamattoman määrän peräkkäin. Liimaputken tulee olla huoneenlämpöinen (muutoin liimaa on vaikeaa puristaa ulos putkesta). Liima on yksikomponenttiliima ilman liuotinaineita. Pussi sisältää: 5 kpl teipillä varustettuja liimalaattoja 5 kpl putkipitimiä 2 kpl puhdistusliinoja 1 kpl liimaputkia Kuva 1. Teipillä varustettu liimalaatta Kuva 2. Asenna putkipitimen alaosa liimalaatan päälle Kuva 3. Sopiva määrä liimaa Lisää tietoa tuotteistamme 78

79 ASENNUSOHJEITA Liimalaatta DUO-CONTACT Tärkeää muistaa: Liimalaattojen ja liiman tulee olla huoneenlämpöisiä asennettaessa. HUOM! Putken keskikohdan etäisyys seinään on 22mm. 1. Merkitse asennuskohta. 2. Kuivaa kaakeli asennuskohdasta kuivalla liinalla. Poista saumausmassa tarkasti pinnalta! Faluplast ei suosittele asentamista sauman kohdalle, mutta mikäli niin tehdään, täytyy kaakeli puhdistaa kummaltakin puolelta saumaa erityisen tarkasti, jotta liima tarttuu kaakeliin (liima ei tartu sauman kohdalle). 3. Tämän jälkeen puhdista kaakelin tartuntapinta oheisella lii nalla. Älä pyyhi yli sauman! HUOM! Vedä puhdistusliinaa ainoastaan yhteen suuntaan, muutoin lika vain siirtyy paikasta toiseen. 4. Asenna liimalaatta putkipitimeen painamalla putkipitimen alaosa kiinni liimalaattaan siten, että se napsahtaa kiinni kummaltakin puolelta. Faluplast suosittelee putkipitimen asentamista kiinni liimalaattaan ennen seinään kiinnittämistä, koska tuolloin se on helpompi asentaa suoraan. Haluttaessa voidaan asennus tehdä myös päinvastaisessa järjestyksessä. 5. Ota pois suojateippi laatasta ja pane sopiva määrä liimaa laatan alle. Ylimääräinen liima imeytyy laatassa oleviin reikiin, mutta vältä kuitenkin liiallista liiman käyttöä (kuva 3). 6. Kiinnitä putkipidin kaakeliin. Paina kovasti 2-3 sekuntia, jotta teippi kiinnittyy kaakeliin ja ylimääräinen liima imeytyy reikiin. Liiman kuivuminen riippuu ilman kosteudesta, mutta teipin ja liiman yhdistelmä mahdollistaa asennuksen - varovaisuutta noudattaen välittömästi liimaamisen jälkeen. 7. Asenna putket putkipitimeen. HUOM! Putket eivät saa jäädä jännitykseen / vetää sivulle, koska tällöin ne saattavat liikkua liiman kuivumisaikana. 8. Asenna lukituskannet putkipitimiin ja varmista, että kannet ovat kiinni. 79

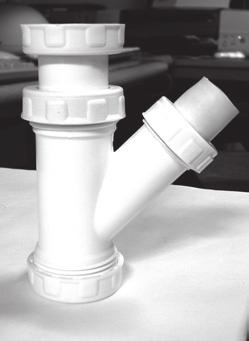

80 MULTILIITIN 32 & 40 mm ESITTELY 32 LVI T.nro LVI T.nro Multiletkuliitos ratkaisee KAIKKI liitosongelmat pesuja tiskikoneletkujen liittämiseksi putkiin/muhveihin tai kierrepäähän. Sopii kaikkiin 32/40 muhveihin 1 mutteri liitos 1 ulkokierteeseen (uk) liitos 3 /4 sisäkierteeseen (sk) /4 mutteri liitos 1 1 /4 uk /2 mutteri liitos 1 1 /2 uk kpl letkuliitos, jossa vesilukko 32 tai 40 mm 80

81 LETKULIITOSKORKKI LVI Art.nr Vanhat asukkaat ottavat usein letkuliitoksen mukaansa irrottaessaan pesukoneliitännän paikoiltaan. Letkuliitoskorkilla + mutterilla tukit kätevästi avoimen putkenpään. Muuton jälkeen huomataan usein, että pesualtaan alla on avoin astianpesukoneen liitäntä. Ongelma ratkeaa painamalla kumikorkki paikalleen. Voidaan käyttää myös vanhojen lattiakaivojen puhdistusaukon tukkimiseen, joissa on 3 4 kierre. Näin vältetään riski korkin juuttumisesta paikoilleen, päinvastoin kuin käytettäessä metallista korkkia. SATULALETKULIITOS LVI T.nro Nopea, helppo ja varma tapa liittää ylivuotoletku (1/2, 3/4) olemassaolevaan viemäriputkeen.tee reikä olemassaolevaan putkeen 19mm reikäsahalla, asenna mukaan liitetyillä klemmareilla. Voidaan liittää kaikkiin viemäriputkiin mm. ( mm putkiin tarvitaan eri kiristimet eli klemmarit). Asentamalla satulaletkuliitos ylösalaisin muodostuu vesilukko. 81
