Asennus- ja käyttöohjeet CTC EcoHeat 300. Malli 306 I 308 I 310 I 312

Koko: px
Aloita esitys sivulta:

Download "Asennus- ja käyttöohjeet 16150214-1 2012-03-08. CTC EcoHeat 300. Malli 306 I 308 I 310 I 312"

Transkriptio

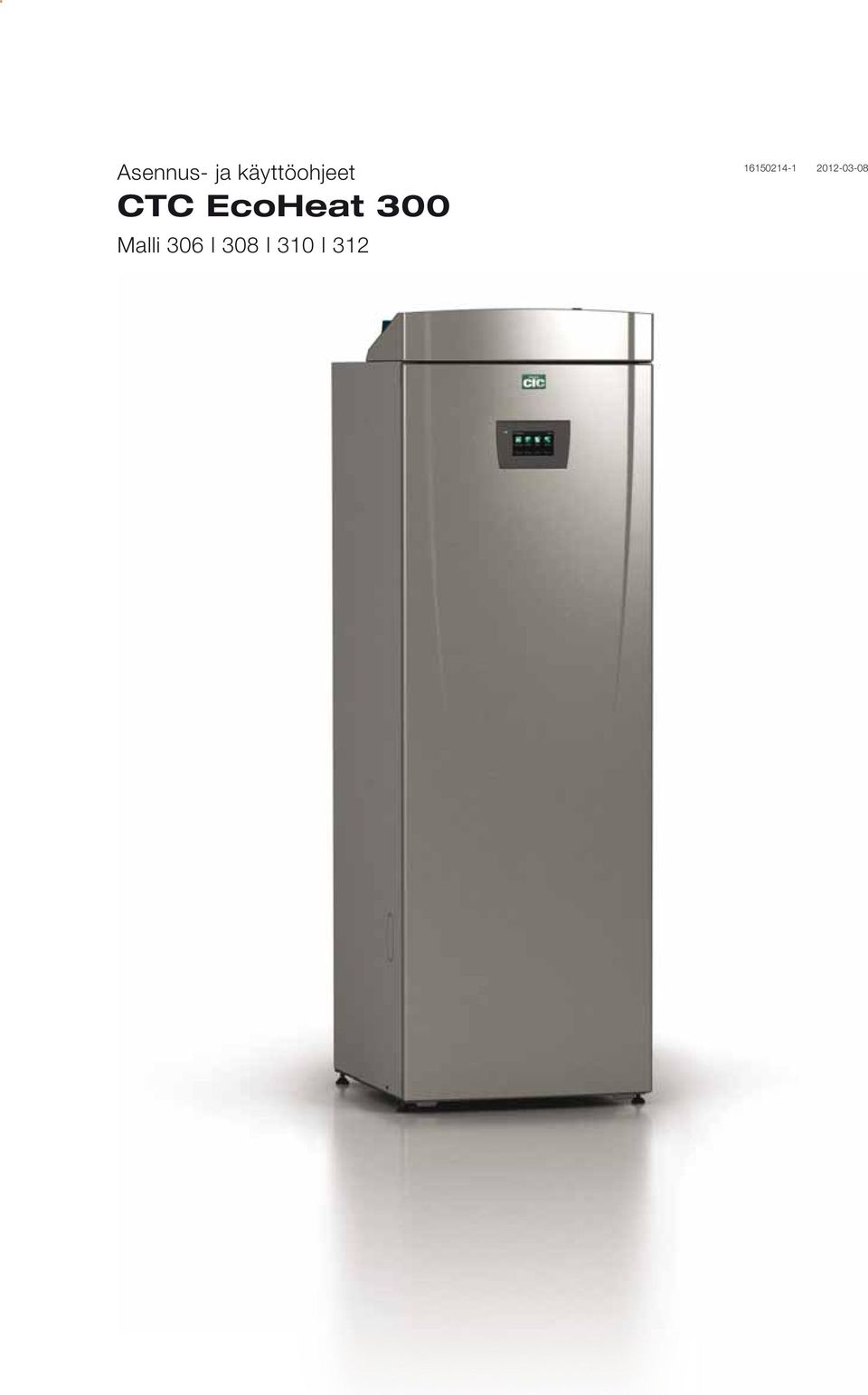

1 Asennus- ja käyttöohjeet Malli 306 I 308 I 310 I

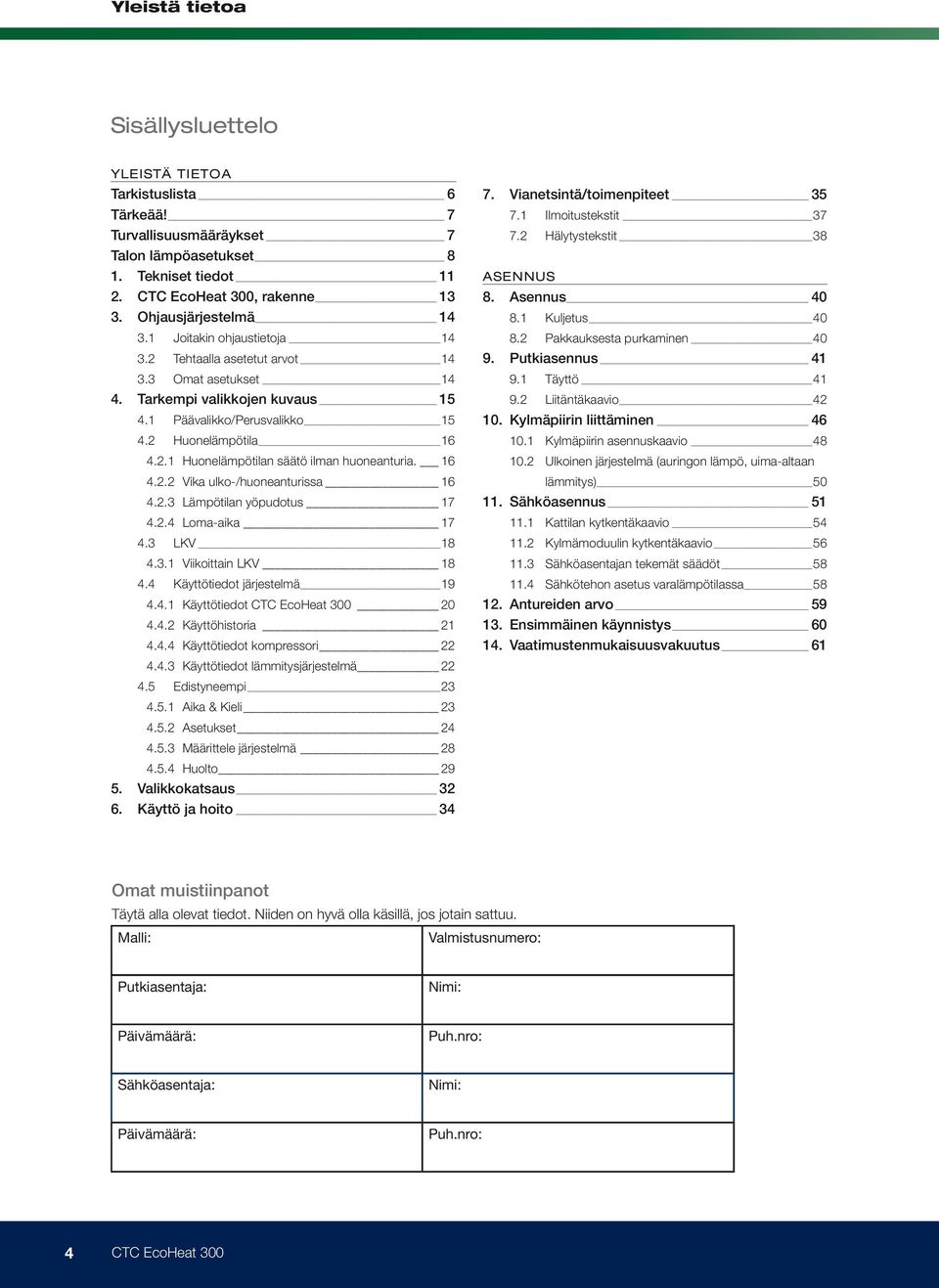

2 Yleistä tietoa Sisällysluettelo YLEISTÄ TIETOA Tarkistuslista 6 Tärkeää! 7 Turvallisuusmääräykset 7 Talon lämpöasetukset 8 1. Tekniset tiedot 11 2., rakenne Ohjausjärjestelmä Joitakin ohjaustietoja Tehtaalla asetetut arvot Omat asetukset Tarkempi valikkojen kuvaus Päävalikko/Perusvalikko Huonelämpötila Huonelämpötilan säätö ilman huoneanturia Vika ulko-/huoneanturissa Lämpötilan yöpudotus Loma-aika LKV Viikoittain LKV Käyttötiedot järjestelmä Käyttötiedot Käyttöhistoria Käyttötiedot kompressori Käyttötiedot lämmitysjärjestelmä Edistyneempi Aika & Kieli Asetukset Määrittele järjestelmä Huolto Valikkokatsaus Käyttö ja hoito Vianetsintä/toimenpiteet Ilmoitustekstit Hälytystekstit 38 ASENNUS 8. Asennus Kuljetus Pakkauksesta purkaminen Putkiasennus Täyttö Liitäntäkaavio Kylmäpiirin liittäminen Kylmäpiirin asennuskaavio Ulkoinen järjestelmä (auringon lämpö, uima-altaan lämmitys) Sähköasennus Kattilan kytkentäkaavio Kylmämoduulin kytkentäkaavio Sähköasentajan tekemät säädöt Sähkötehon asetus varalämpötilassa Antureiden arvo Ensimmäinen käynnistys Vaatimustenmukaisuusvakuutus 61 Omat muistiinpanot Täytä alla olevat tiedot. Niiden on hyvä olla käsillä, jos jotain sattuu. Malli: Valmistusnumero: Putkiasentaja: Nimi: Päivämäärä: Puh.nro: Sähköasentaja: Nimi: Päivämäärä: Puh.nro: 4

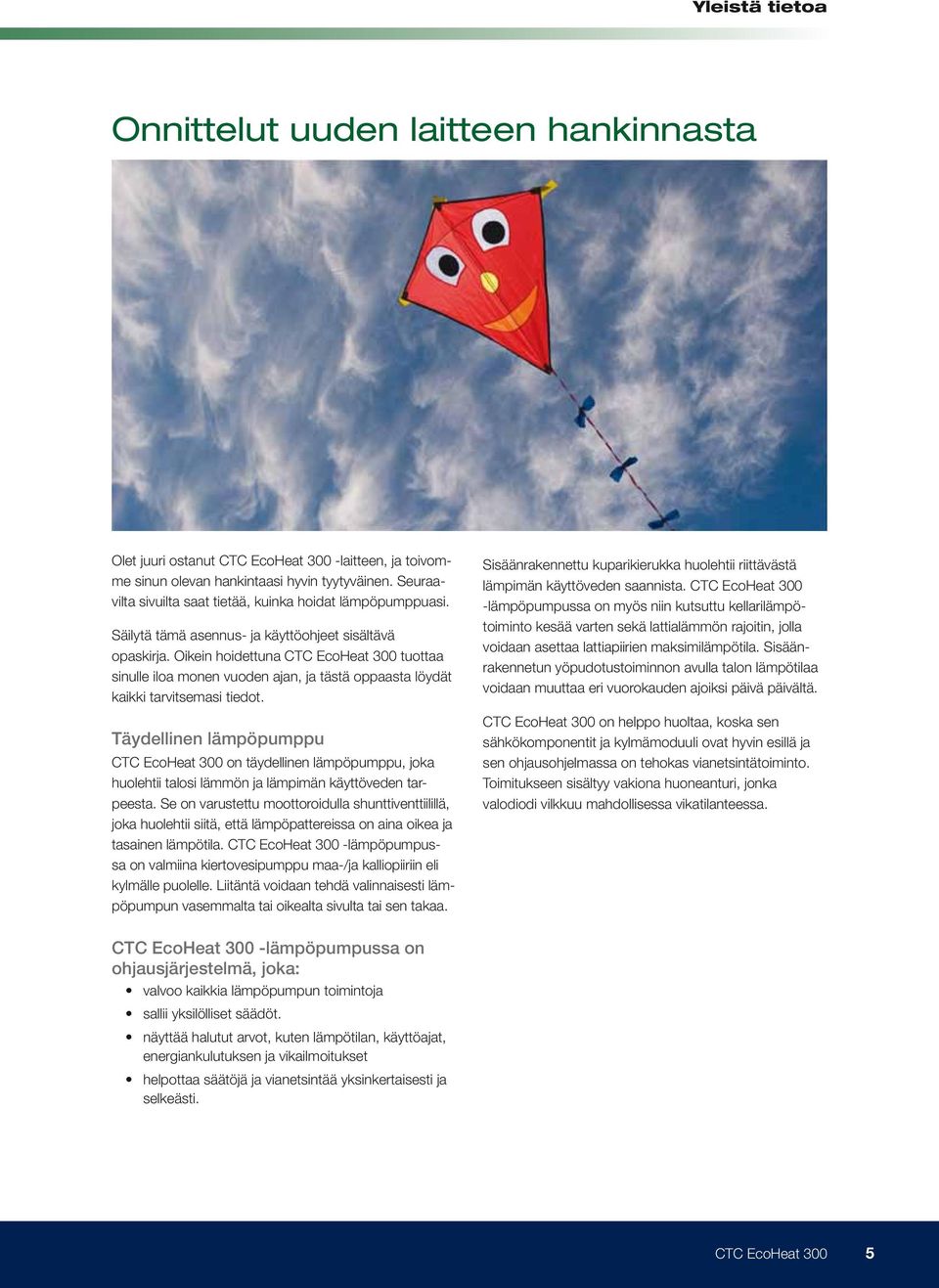

3 Onnittelut uuden laitteen hankinnasta Olet juuri ostanut -laitteen, ja toivomme sinun olevan hankintaasi hyvin tyytyväinen. Seuraavilta sivuilta saat tietää, kuinka hoidat lämpöpumppuasi. Säilytä tämä asennus- ja käyttöohjeet sisältävä opaskirja. Oikein hoidettuna tuottaa sinulle iloa monen vuoden ajan, ja tästä oppaasta löydät kaikki tarvitsemasi tiedot. Täydellinen lämpöpumppu on täydellinen lämpöpumppu, joka huolehtii talosi lämmön ja lämpimän käyttöveden tarpeesta. Se on varustettu moottoroidulla shunttiventtiilillä, joka huolehtii siitä, että lämpöpattereissa on aina oikea ja tasainen lämpötila. -lämpöpumpussa on valmiina kiertovesipumppu maa-/ja kalliopiiriin eli kylmälle puolelle. Liitäntä voidaan tehdä valinnaisesti lämpöpumpun vasemmalta tai oikealta sivulta tai sen takaa. Sisäänrakennettu kuparikierukka huolehtii riittävästä lämpimän käyttöveden saannista. -lämpöpumpussa on myös niin kutsuttu kellarilämpötoiminto kesää varten sekä lattialämmön rajoitin, jolla voidaan asettaa lattiapiirien maksimilämpötila. Sisäänrakennetun yöpudotustoiminnon avulla talon lämpötilaa voidaan muuttaa eri vuorokauden ajoiksi päivä päivältä. on helppo huoltaa, koska sen sähkökomponentit ja kylmämoduuli ovat hyvin esillä ja sen ohjausohjelmassa on tehokas vianetsintätoiminto. Toimitukseen sisältyy vakiona huoneanturi, jonka valodiodi vilkkuu mahdollisessa vikatilanteessa. -lämpöpumpussa on ohjausjärjestelmä, joka: valvoo kaikkia lämpöpumpun toimintoja sallii yksilölliset säädöt. näyttää halutut arvot, kuten lämpötilan, käyttöajat, energiankulutuksen ja vikailmoitukset helpottaa säätöjä ja vianetsintää yksinkertaisesti ja selkeästi. 5

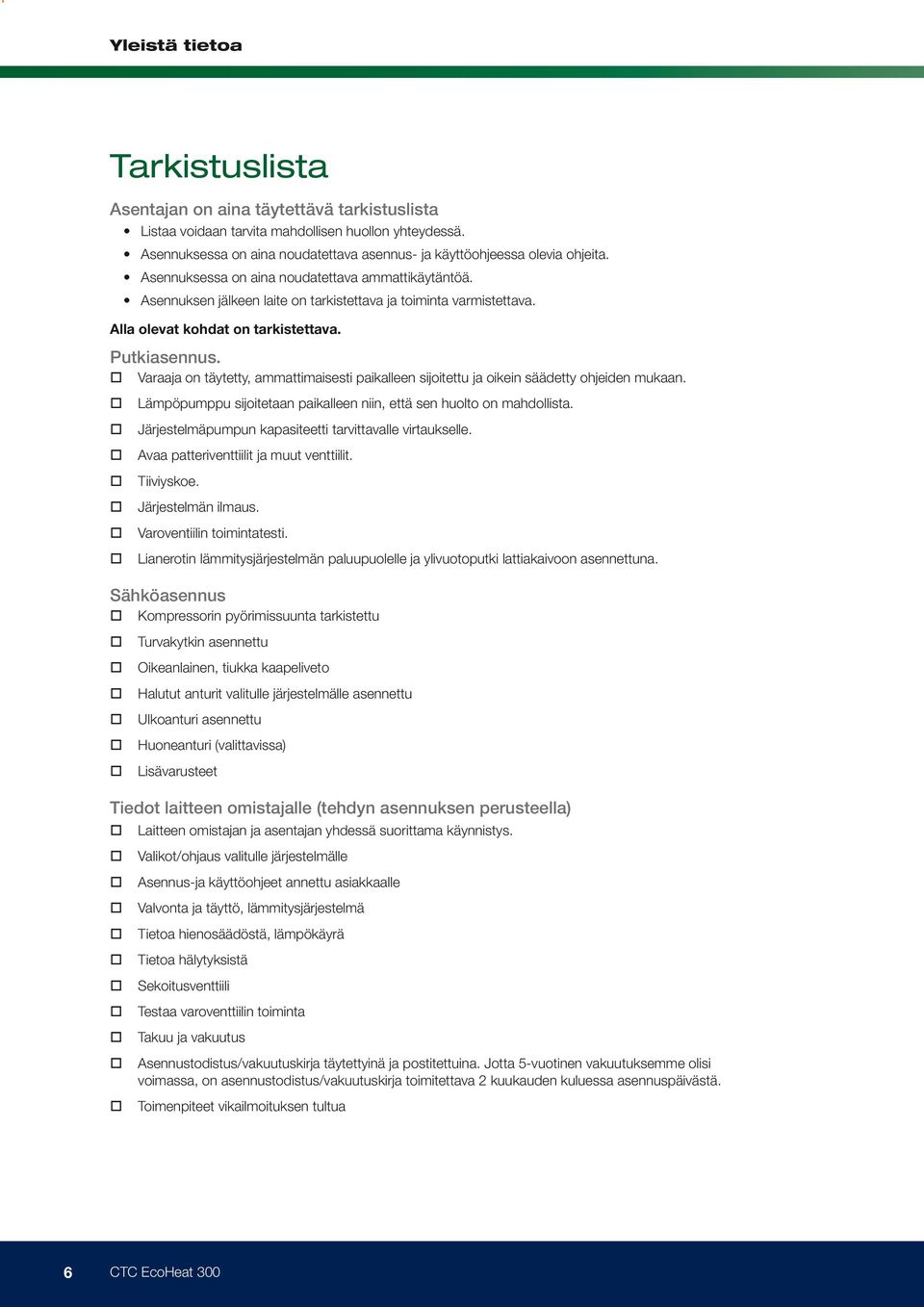

4 Tarkistuslista Asentajan on aina täytettävä tarkistuslista Listaa voidaan tarvita mahdollisen huollon yhteydessä. Asennuksessa on aina noudatettava asennus- ja käyttöohjeessa olevia ohjeita. Asennuksessa on aina noudatettava ammattikäytäntöä. Asennuksen jälkeen laite on tarkistettava ja toiminta varmistettava. Alla olevat kohdat on tarkistettava. Putkiasennus. Varaaja on täytetty, ammattimaisesti paikalleen sijoitettu ja oikein säädetty ohjeiden mukaan. Lämpöpumppu sijoitetaan paikalleen niin, että sen huolto on mahdollista. Järjestelmäpumpun kapasiteetti tarvittavalle virtaukselle. Avaa patteriventtiilit ja muut venttiilit. Tiiviyskoe. Järjestelmän ilmaus. Varoventiilin toimintatesti. Lianerotin lämmitysjärjestelmän paluupuolelle ja ylivuotoputki lattiakaivoon asennettuna. Sähköasennus Kompressorin pyörimissuunta tarkistettu Turvakytkin asennettu Oikeanlainen, tiukka kaapeliveto Halutut anturit valitulle järjestelmälle asennettu Ulkoanturi asennettu Huoneanturi (valittavissa) Lisävarusteet Tiedot laitteen omistajalle (tehdyn asennuksen perusteella) Laitteen omistajan ja asentajan yhdessä suorittama käynnistys. Valikot/ohjaus valitulle järjestelmälle Asennus-ja käyttöohjeet annettu asiakkaalle Valvonta ja täyttö, lämmitysjärjestelmä Tietoa hienosäädöstä, lämpökäyrä Tietoa hälytyksistä Sekoitusventtiili Testaa varoventtiilin toiminta Takuu ja vakuutus Asennustodistus/vakuutuskirja täytettyinä ja postitettuina. Jotta 5-vuotinen vakuutuksemme olisi voimassa, on asennustodistus/vakuutuskirja toimitettava 2 kuukauden kuluessa asennuspäivästä. Toimenpiteet vikailmoituksen tultua 6

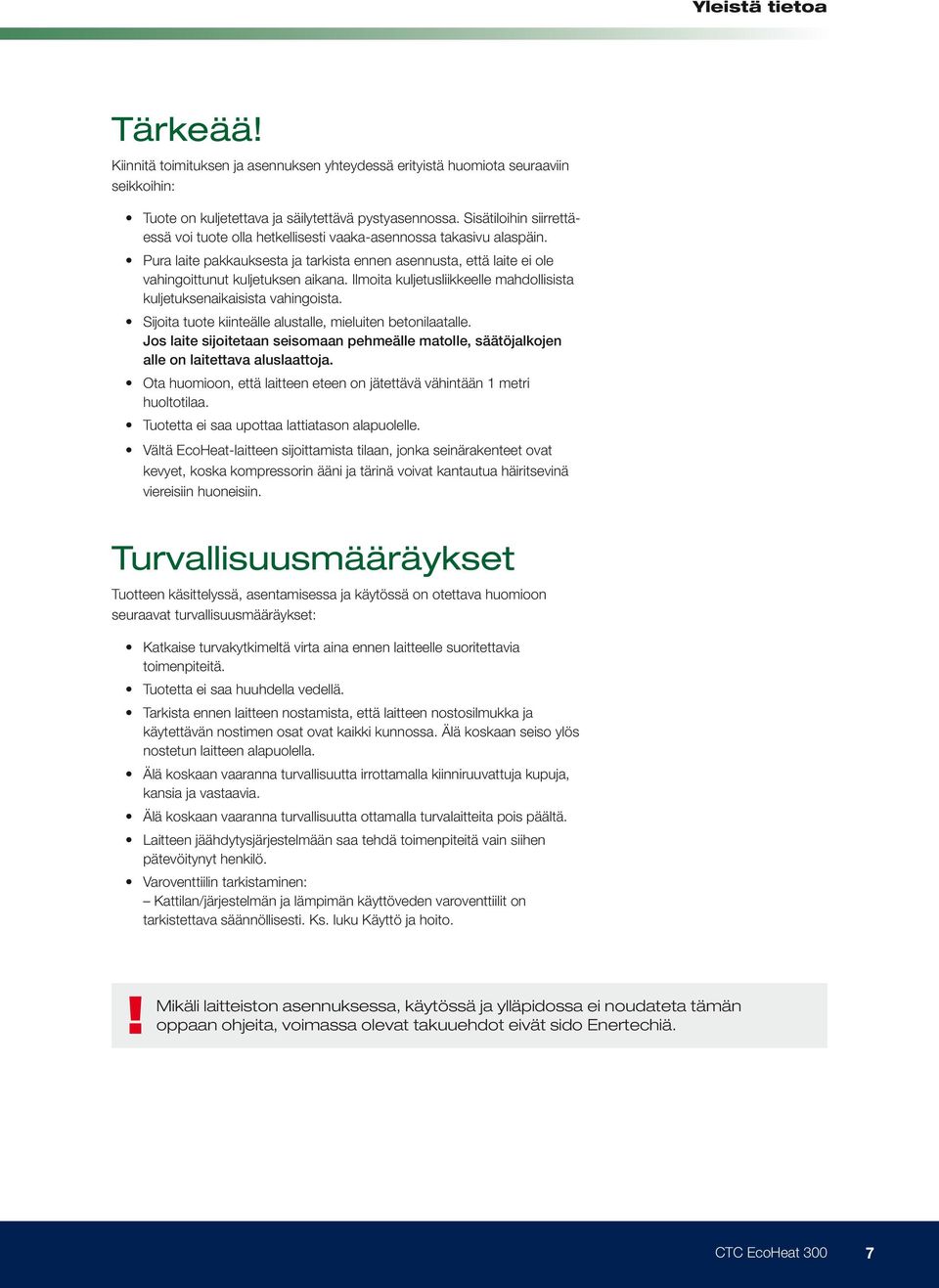

5 Tärkeää! Kiinnitä toimituksen ja asennuksen yhteydessä erityistä huomiota seuraaviin seikkoihin: Tuote on kuljetettava ja säilytettävä pystyasennossa. Sisätiloihin siirrettäessä voi tuote olla hetkellisesti vaaka-asennossa takasivu alaspäin. Pura laite pakkauksesta ja tarkista ennen asennusta, että laite ei ole vahingoittunut kuljetuksen aikana. Ilmoita kuljetusliikkeelle mahdollisista kuljetuksenaikaisista vahingoista. Sijoita tuote kiinteälle alustalle, mieluiten betonilaatalle. Jos laite sijoitetaan seisomaan pehmeälle matolle, säätöjalkojen alle on laitettava aluslaattoja. Ota huomioon, että laitteen eteen on jätettävä vähintään 1 metri huoltotilaa. Tuotetta ei saa upottaa lattiatason alapuolelle. Vältä EcoHeat-laitteen sijoittamista tilaan, jonka seinärakenteet ovat kevyet, koska kompressorin ääni ja tärinä voivat kantautua häiritsevinä viereisiin huoneisiin. Turvallisuusmääräykset Tuotteen käsittelyssä, asentamisessa ja käytössä on otettava huomioon seuraavat turvallisuusmääräykset: Katkaise turvakytkimeltä virta aina ennen laitteelle suoritettavia toimenpiteitä. Tuotetta ei saa huuhdella vedellä. Tarkista ennen laitteen nostamista, että laitteen nostosilmukka ja käytettävän nostimen osat ovat kaikki kunnossa. Älä koskaan seiso ylös nostetun laitteen alapuolella. Älä koskaan vaaranna turvallisuutta irrottamalla kiinniruuvattuja kupuja, kansia ja vastaavia. Älä koskaan vaaranna turvallisuutta ottamalla turvalaitteita pois päältä. Laitteen jäähdytysjärjestelmään saa tehdä toimenpiteitä vain siihen pätevöitynyt henkilö. Varoventtiilin tarkistaminen: Kattilan/järjestelmän ja lämpimän käyttöveden varoventtiilit on tarkistettava säännöllisesti. Ks. luku Käyttö ja hoito.! Mikäli laitteiston asennuksessa, käytössä ja ylläpidossa ei noudateta tämän oppaan ohjeita, voimassa olevat takuuehdot eivät sido Enertechiä. 7

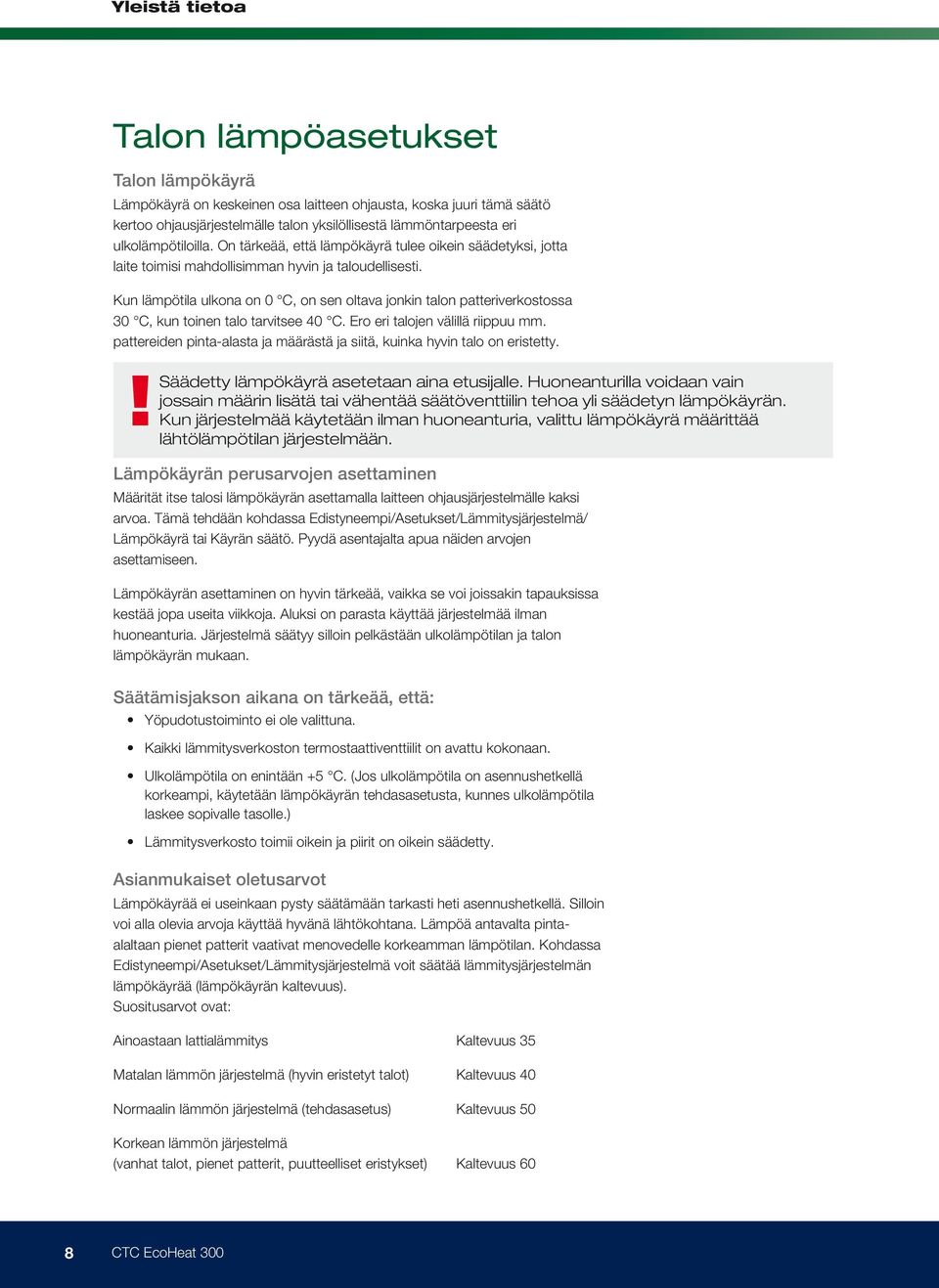

6 Talon lämpöasetukset Talon lämpökäyrä Lämpökäyrä on keskeinen osa laitteen ohjausta, koska juuri tämä säätö kertoo ohjausjärjestelmälle talon yksilöllisestä lämmöntarpeesta eri ulkolämpötiloilla. On tärkeää, että lämpökäyrä tulee oikein säädetyksi, jotta laite toimisi mahdollisimman hyvin ja taloudellisesti. Kun lämpötila ulkona on 0 C, on sen oltava jonkin talon patteriverkostossa 30 C, kun toinen talo tarvitsee 40 C. Ero eri talojen välillä riippuu mm. pattereiden pinta-alasta ja määrästä ja siitä, kuinka hyvin talo on eristetty.!säädetty lämpökäyrä asetetaan aina etusijalle. Huoneanturilla voidaan vain jossain määrin lisätä tai vähentää säätöventtiilin tehoa yli säädetyn lämpökäyrän. Kun järjestelmää käytetään ilman huoneanturia, valittu lämpökäyrä määrittää lähtölämpötilan järjestelmään. Talon lämpöasetukset Lämpökäyrän perusarvojen asettaminen Määrität itse talosi lämpökäyrän asettamalla laitteen ohjausjärjestelmälle kaksi arvoa. Tämä tehdään kohdassa Edistyneempi/Asetukset/Lämmitysjärjestelmä/ Lämpökäyrä tai Käyrän säätö. Pyydä asentajalta apua näiden arvojen asettamiseen. Lämpökäyrän asettaminen on hyvin tärkeää, vaikka se voi joissakin tapauksissa kestää jopa useita viikkoja. Aluksi on parasta käyttää järjestelmää ilman huoneanturia. Järjestelmä säätyy silloin pelkästään ulkolämpötilan ja talon lämpökäyrän mukaan. Säätämisjakson aikana on tärkeää, että: Yöpudotustoiminto ei ole valittuna. Kaikki lämmitysverkoston termostaattiventtiilit on avattu kokonaan. Ulkolämpötila on enintään +5 C. (Jos ulkolämpötila on asennushetkellä korkeampi, käytetään lämpökäyrän tehdasasetusta, kunnes ulkolämpötila laskee sopivalle tasolle.) Lämmitysverkosto toimii oikein ja piirit on oikein säädetty. Asianmukaiset oletusarvot Lämpökäyrää ei useinkaan pysty säätämään tarkasti heti asennushetkellä. Silloin voi alla olevia arvoja käyttää hyvänä lähtökohtana. Lämpöä antavalta pintaalaltaan pienet patterit vaativat menovedelle korkeamman lämpötilan. Kohdassa Edistyneempi/Asetukset/Lämmitysjärjestelmä voit säätää lämmitysjärjestelmän lämpökäyrää (lämpökäyrän kaltevuus). Suositusarvot ovat: Ainoastaan lattialämmitys Kaltevuus 35 Matalan lämmön järjestelmä (hyvin eristetyt talot) Kaltevuus 40 Normaalin lämmön järjestelmä (tehdasasetus) Kaltevuus 50 Korkean lämmön järjestelmä (vanhat talot, pienet patterit, puutteelliset eristykset) Kaltevuus 60 8

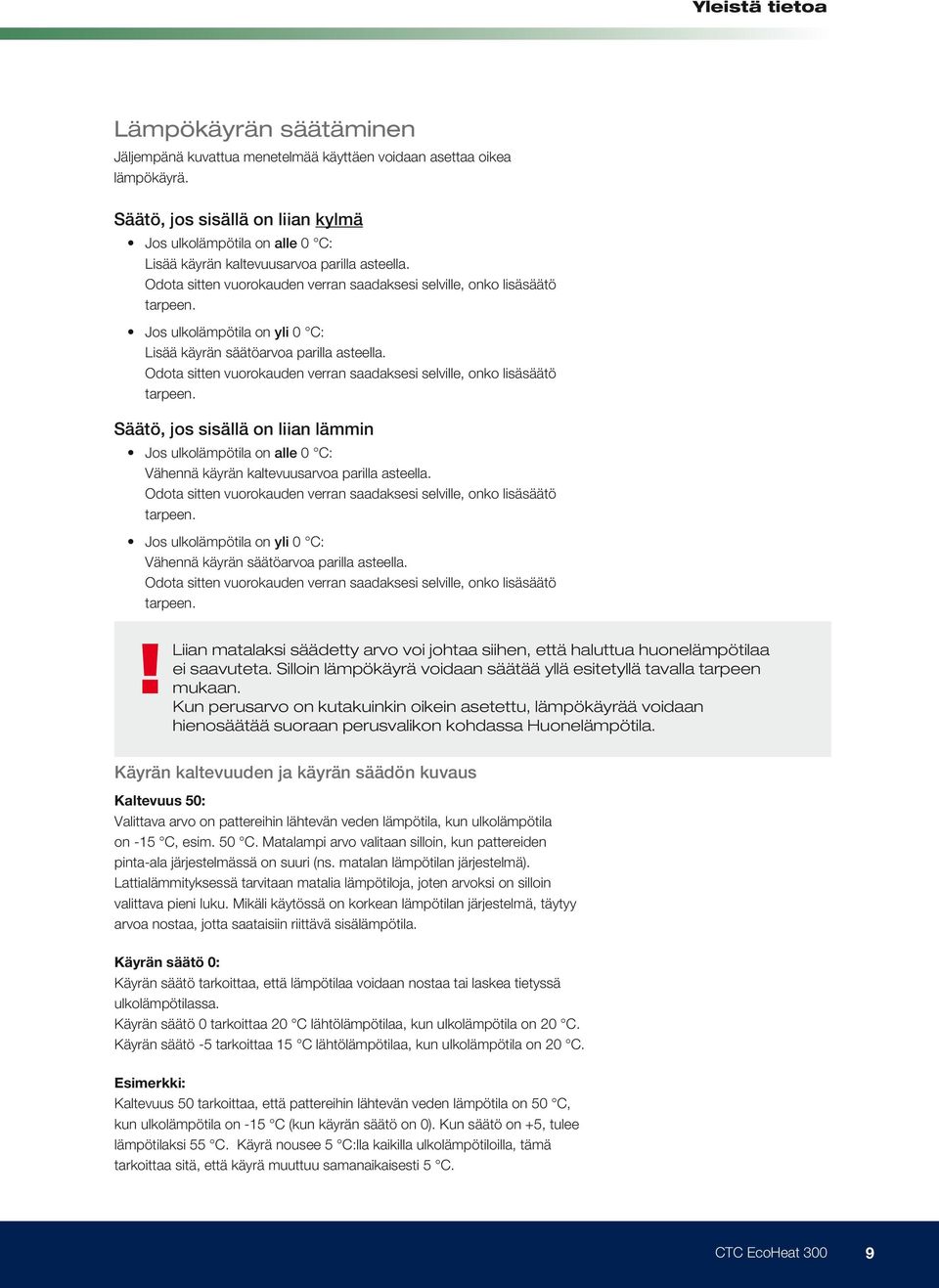

7 Lämpökäyrän säätäminen Jäljempänä kuvattua menetelmää käyttäen voidaan asettaa oikea lämpökäyrä. Säätö, jos sisällä on liian kylmä Jos ulkolämpötila on alle 0 C: Lisää käyrän kaltevuusarvoa parilla asteella. Odota sitten vuorokauden verran saadaksesi selville, onko lisäsäätö tarpeen. Jos ulkolämpötila on yli 0 C: Lisää käyrän säätöarvoa parilla asteella. Odota sitten vuorokauden verran saadaksesi selville, onko lisäsäätö tarpeen. Säätö, jos sisällä on liian lämmin Jos ulkolämpötila on alle 0 C: Vähennä käyrän kaltevuusarvoa parilla asteella. Odota sitten vuorokauden verran saadaksesi selville, onko lisäsäätö tarpeen. Jos ulkolämpötila on yli 0 C: Vähennä käyrän säätöarvoa parilla asteella. Odota sitten vuorokauden verran saadaksesi selville, onko lisäsäätö tarpeen.! Liian matalaksi säädetty arvo voi johtaa siihen, että haluttua huonelämpötilaa ei saavuteta. Silloin lämpökäyrä voidaan säätää yllä esitetyllä tavalla tarpeen mukaan. Kun perusarvo on kutakuinkin oikein asetettu, lämpökäyrää voidaan hienosäätää suoraan perusvalikon kohdassa Huonelämpötila. Käyrän kaltevuuden ja käyrän säädön kuvaus Kaltevuus 50: Valittava arvo on pattereihin lähtevän veden lämpötila, kun ulkolämpötila on -15 C, esim. 50 C. Matalampi arvo valitaan silloin, kun pattereiden pinta-ala järjestelmässä on suuri (ns. matalan lämpötilan järjestelmä). Lattialämmityksessä tarvitaan matalia lämpötiloja, joten arvoksi on silloin valittava pieni luku. Mikäli käytössä on korkean lämpötilan järjestelmä, täytyy arvoa nostaa, jotta saataisiin riittävä sisälämpötila. Käyrän säätö 0: Käyrän säätö tarkoittaa, että lämpötilaa voidaan nostaa tai laskea tietyssä ulkolämpötilassa. Käyrän säätö 0 tarkoittaa 20 C lähtölämpötilaa, kun ulkolämpötila on 20 C. Käyrän säätö -5 tarkoittaa 15 C lähtölämpötilaa, kun ulkolämpötila on 20 C. Esimerkki: Kaltevuus 50 tarkoittaa, että pattereihin lähtevän veden lämpötila on 50 C, kun ulkolämpötila on -15 C (kun käyrän säätö on 0). Kun säätö on +5, tulee lämpötilaksi 55 C. Käyrä nousee 5 C:lla kaikilla ulkolämpötiloilla, tämä tarkoittaa sitä, että käyrä muuttuu samanaikaisesti 5 C. 9

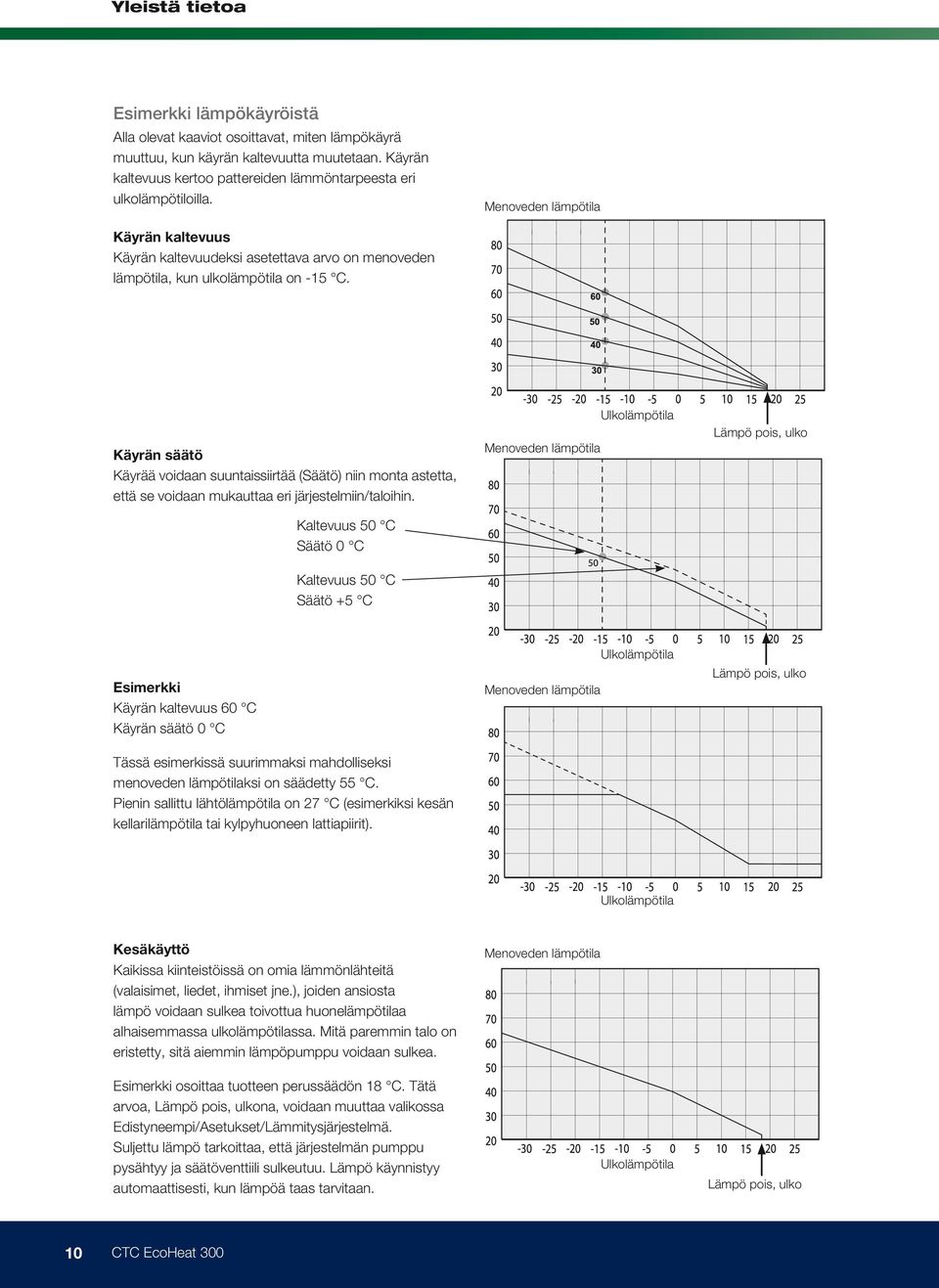

8 Esimerkki lämpökäyröistä Alla olevat kaaviot osoittavat, miten lämpökäyrä muuttuu, kun käyrän kaltevuutta muutetaan. Käyrän kaltevuus kertoo pattereiden lämmöntarpeesta eri ulkolämpötiloilla. Menoveden lämpötila Käyrän kaltevuus Käyrän kaltevuudeksi asetettava arvo on menoveden lämpötila, kun ulkolämpötila on -15 C. Käyrän säätö Käyrää voidaan suuntaissiirtää (Säätö) niin monta astetta, että se voidaan mukauttaa eri järjestelmiin/taloihin. Kaltevuus 50 C Säätö 0 C Kaltevuus 50 C Säätö +5 C Menoveden lämpötila Ulkolämpötila Lämpö pois, ulko Esimerkki Käyrän kaltevuus 60 C Käyrän säätö 0 C Tässä esimerkissä suurimmaksi mahdolliseksi menoveden lämpötilaksi on säädetty 55 C. Pienin sallittu lähtölämpötila on 27 C (esimerkiksi kesän kellarilämpötila tai kylpyhuoneen lattiapiirit). Menoveden lämpötila Ulkolämpötila Lämpö pois, ulko Ulkolämpötila Kesäkäyttö Kaikissa kiinteistöissä on omia lämmönlähteitä (valaisimet, liedet, ihmiset jne.), joiden ansiosta lämpö voidaan sulkea toivottua huonelämpötilaa alhaisemmassa ulkolämpötilassa. Mitä paremmin talo on eristetty, sitä aiemmin lämpöpumppu voidaan sulkea. Esimerkki osoittaa tuotteen perussäädön 18 C. Tätä arvoa, Lämpö pois, ulkona, voidaan muuttaa valikossa Edistyneempi/Asetukset/Lämmitysjärjestelmä. Suljettu lämpö tarkoittaa, että järjestelmän pumppu pysähtyy ja säätöventtiili sulkeutuu. Lämpö käynnistyy automaattisesti, kun lämpöä taas tarvitaan. Menoveden lämpötila Ulkolämpötila Lämpö pois, ulko 10

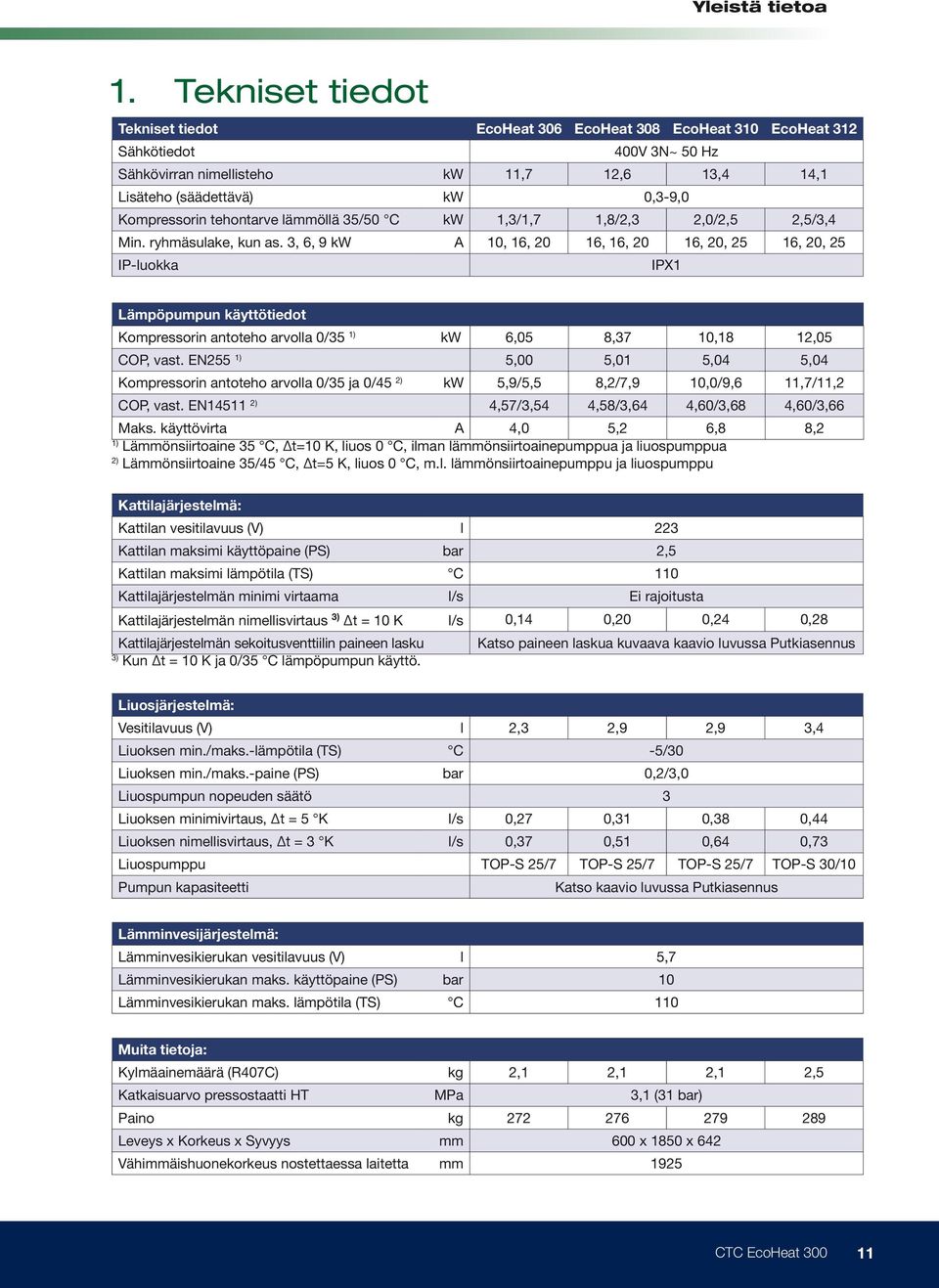

9 1. Tekniset tiedot Tekniset tiedot EcoHeat 306 EcoHeat 308 EcoHeat 310 EcoHeat 312 Sähkötiedot 400V 3N~ 50 Hz Sähkövirran nimellisteho kw 11,7 12,6 13,4 14,1 Lisäteho (säädettävä) kw 0,3-9,0 Kompressorin tehontarve lämmöllä 35/50 C kw 1,3/1,7 1,8/2,3 2,0/2,5 2,5/3,4 Min. ryhmäsulake, kun as. 3, 6, 9 kw A 10, 16, 20 16, 16, 20 16, 20, 25 16, 20, 25 IP-luokka IPX1 Lämpöpumpun käyttötiedot Kompressorin antoteho arvolla 0/35 1) kw 6,05 8,37 10,18 12,05 COP, vast. EN255 1) 5,00 5,01 5,04 5,04 Kompressorin antoteho arvolla 0/35 ja 0/45 2) kw 5,9/5,5 8,2/7,9 10,0/9,6 11,7/11,2 COP, vast. EN ) 4,57/3,54 4,58/3,64 4,60/3,68 4,60/3,66 Maks. käyttövirta A 4,0 5,2 6,8 8,2 1) Lämmönsiirtoaine 35 C, Δt=10 K, liuos 0 C, ilman lämmönsiirtoainepumppua ja liuospumppua 2) Lämmönsiirtoaine 35/45 C, Δt=5 K, liuos 0 C, m.l. lämmönsiirtoainepumppu ja liuospumppu Kattilajärjestelmä: Kattilan vesitilavuus (V) l 223 Kattilan maksimi käyttöpaine (PS) bar 2,5 Kattilan maksimi lämpötila (TS) C 110 Kattilajärjestelmän minimi virtaama l/s Ei rajoitusta Kattilajärjestelmän nimellisvirtaus 3) Δt = 10 K l/s 0,14 0,20 0,24 0,28 Kattilajärjestelmän sekoitusventtiilin paineen lasku Katso paineen laskua kuvaava kaavio luvussa Putkiasennus 3) Kun Δt = 10 K ja 0/35 C lämpöpumpun käyttö. Liuosjärjestelmä: Vesitilavuus (V) l 2,3 2,9 2,9 3,4 Liuoksen min./maks.-lämpötila (TS) C -5/30 Liuoksen min./maks.-paine (PS) bar 0,2/3,0 Liuospumpun nopeuden säätö 3 Liuoksen minimivirtaus, Δt = 5 K l/s 0,27 0,31 0,38 0,44 Liuoksen nimellisvirtaus, Δt = 3 K l/s 0,37 0,51 0,64 0,73 Liuospumppu TOP-S 25/7 TOP-S 25/7 TOP-S 25/7 TOP-S 30/10 Pumpun kapasiteetti Katso kaavio luvussa Putkiasennus Lämminvesijärjestelmä: Lämminvesikierukan vesitilavuus (V) l 5,7 Lämminvesikierukan maks. käyttöpaine (PS) bar 10 Lämminvesikierukan maks. lämpötila (TS) C 110 Muita tietoja: Kylmäainemäärä (R407C) kg 2,1 2,1 2,1 2,5 Katkaisuarvo pressostaatti HT MPa 3,1 (31 bar) Paino kg Leveys x Korkeus x Syvyys mm 600 x 1850 x 642 Vähimmäishuonekorkeus nostettaessa laitetta mm

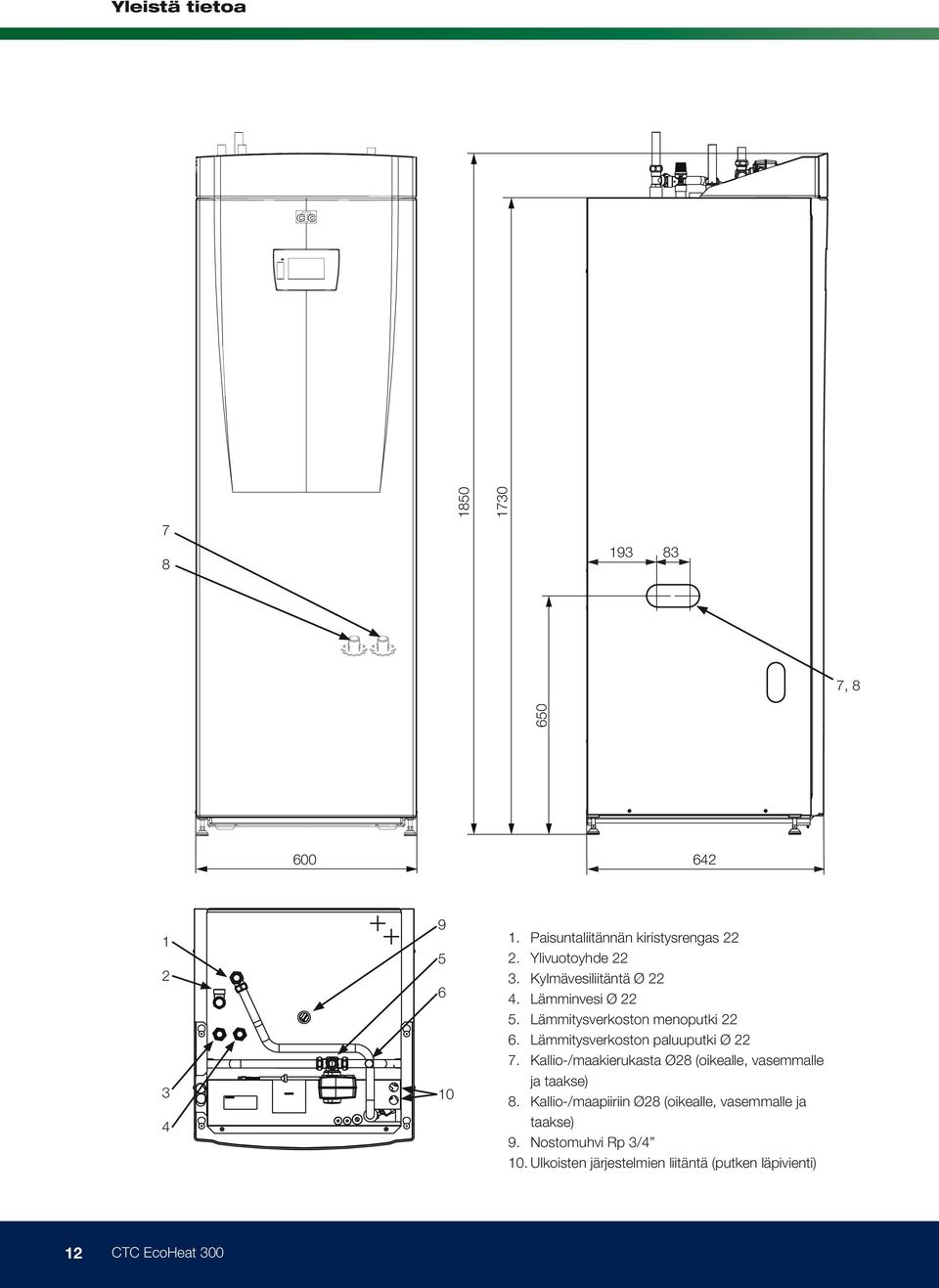

10 , Paisuntaliitännän kiristysrengas Ylivuotoyhde Kylmävesiliitäntä Ø Lämminvesi Ø Lämmitysverkoston menoputki Lämmitysverkoston paluuputki Ø Kallio-/maakierukasta Ø28 (oikealle, vasemmalle ja taakse) 8. Kallio-/maapiiriin Ø28 (oikealle, vasemmalle ja taakse) 9. Nostomuhvi Rp 3/4 10. Ulkoisten järjestelmien liitäntä (putken läpivienti) 12

11 2., rakenne Alla oleva kuva esittää lämpöpumpun periaatteellisen rakenteen. Kallion tai maan energia siirretään kylmäpiiriin. Kompressori nostaa lämpötilan käyttökelpoiselle tasolle. Sitten energia syötetään lämmitys- ja lämminvesijärjestelmään. Käyttövesiliitännät Tähän liitetään talon tulovesiputki. Kylmävesi johdetaan alas lämmityskierukan alaosaan. Yläosa Kierukan yläosassa vesi jälkilämmitetään haluttuun lämpötilaan. Lämminvesikierukka EcoHeat on varustettu runsaasti mitoitetulla kampakuparikierukalla. Lämpötila voidaan pitää alhaisena ilman riskiä legionellabakteereista. Sähkövastus Sisäänrakennettu sähkövastus toimii huippulämmittimenä, jos lämpöpumpun teho ei riitä. Alaosa Kierukan alaosassa lämminvesi esilämmitetään. Suurin osa kierukasta sijaitsee tässä osassa. Latauspumppu Latauspumppu, jonka kierrosluku on säädettävissä, siirtää kylmän veden kattilasta lauhduttimeen, jossa kalliosta/ maasta peräisin oleva energia otetaan talteen ja johdetaan kattilaan. Venttiilissä on kaksi porttia ja sen ensisijainen tehtävä on ottaa vastaan lämmitysjärjestelmän vesi lämpöpumpun lämmittämästä alaosasta. Eristäminen Kattila-astia on eristetty polyuretaanivaahdolla lämpöhävikin ehkäisemiseksi. Virtauksenvaihtaja Lauhduttimesta tuleva lämmitetty vesi lämmittää joko säiliön ylempää tai sen alempaa osaa. Lauhdutin/Höyrystin Lauhduttimessa kylmäaine luovuttaa energiansa kattilan veteen. Energia käytetään lämpimän veden ja talon lämmittämiseen. Höyrystimessä lämmön lähteestä (kalliosta tai maasta) saatu lämpö siirtyy kylmäaineeseen, joka höyrystyy ensin ja tiivistyy sitten kompressorissa. Äänieristys Kylmämoduuli on kauttaaltaan äänieristetty, koska kompressori aiheuttaa jonkin verran ääntä ja tärinää. Liuospumppu Liuospumppu kierrättää jäätymiseltä suojattua vettä kallio-/ maapiirissä (kylmällä puolella). Kylmä puoli on suljettu järjestelmä. Kompressori Kompressori on jäähdytysjärjestelmän ydin, joka pumppaa kylmäainetta ilmatiiviisti suljetussa kiertojärjestelmässä. Höyrystynyt kylmäaine tiivistyy kompressorissa. Samalla lämpötila nousee käyttökelpoiselle tasolle. Energia luovutetaan lauhduttimessa kattilaveteen. Paisuntaventtiili Jäähdytysjärjestelmässä on paineistettu puoli (kompressorin jälkeen) ja alipainepuoli (paisuntaventtiilin jälkeen). Paisuntaventtiilin tehtävänä on alentaa kylmäaineen painetta. Samalla lämpötila laskee, jolloin uusi energia voidaan ottaa talteen höyrystimessä. Paisuntaventtiili toimii säätökuristusventtiilinä, joka reagoi jäähdytysjärjestelmän kulloiseenkin tilaan. 13

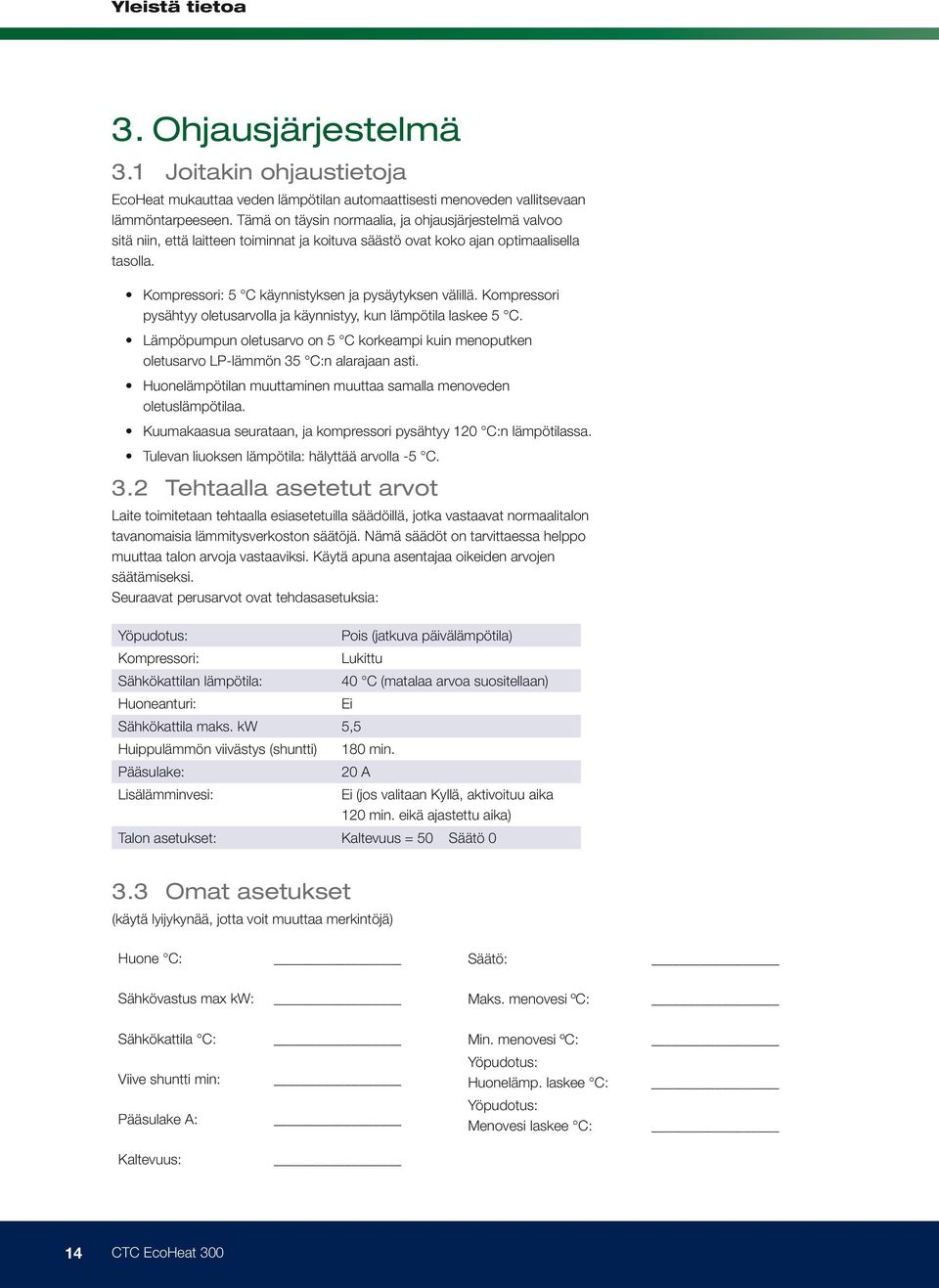

12 3. Ohjausjärjestelmä 3.1 Joitakin ohjaustietoja EcoHeat mukauttaa veden lämpötilan automaattisesti menoveden vallitsevaan lämmöntarpeeseen. Tämä on täysin normaalia, ja ohjausjärjestelmä valvoo sitä niin, että laitteen toiminnat ja koituva säästö ovat koko ajan optimaalisella tasolla. Kompressori: 5 C käynnistyksen ja pysäytyksen välillä. Kompressori pysähtyy oletusarvolla ja käynnistyy, kun lämpötila laskee 5 C. Lämpöpumpun oletusarvo on 5 C korkeampi kuin menoputken oletusarvo LP-lämmön 35 C:n alarajaan asti. Huonelämpötilan muuttaminen muuttaa samalla menoveden oletuslämpötilaa. Kuumakaasua seurataan, ja kompressori pysähtyy 120 C:n lämpötilassa. Tulevan liuoksen lämpötila: hälyttää arvolla -5 C. 3.2 Tehtaalla asetetut arvot Laite toimitetaan tehtaalla esiasetetuilla säädöillä, jotka vastaavat normaalitalon tavanomaisia lämmitysverkoston säätöjä. Nämä säädöt on tarvittaessa helppo muuttaa talon arvoja vastaaviksi. Käytä apuna asentajaa oikeiden arvojen säätämiseksi. Seuraavat perusarvot ovat tehdasasetuksia: Yöpudotus: Pois (jatkuva päivälämpötila) Kompressori: Lukittu Sähkökattilan lämpötila: 40 C (matalaa arvoa suositellaan) Huoneanturi: Ei Sähkökattila maks. kw 5,5 Huippulämmön viivästys (shuntti) 180 min. Pääsulake: 20 A Lisälämminvesi: Ei (jos valitaan Kyllä, aktivoituu aika 120 min. eikä ajastettu aika) Talon asetukset: Kaltevuus = 50 Säätö Omat asetukset (käytä lyijykynää, jotta voit muuttaa merkintöjä) Huone C: Säätö: Sähkövastus max kw: Maks. menovesi ºC: Sähkökattila C: Viive shuntti min: Pääsulake A: Min. menovesi ºC: Yöpudotus: Huonelämp. laskee C: Yöpudotus: Menovesi laskee C: Kaltevuus: 14

13 4. Tarkempi valikkojen kuvaus Selkeässä ohjauspaneelissa voidaan tehdä kaikki asetukset suoraan näytöllä. Kosketusnäytön suuret kuvakkeet toimivat painikkeina. Näytössä ovat myös käyttö- ja lämpötilatiedot. Valikoissa liikkuminen on helppoa ja sieltä löytyvät vaivattomasti käyttöä koskevat tiedot tai mahdollisuudet tehdä laitteelle omia säätöjä. CTC EcoHeat Maanantai 09:35 Huonelämpötila LKV Käyttötiedot Edistyneempi 4.1 Päävalikko/Perusvalikko Tämä valikko on järjestelmän Perusvalikko. Tässä näkyy nykyisten käyttötietojen yhteenveto. Mikäli painikkeisiin ei kosketa 10 minuuttiin, järjestelmä siirtyy tähän valikkonäkymään. Tästä valikosta pääsee kaikkiin muihin valikoihin. Huonelämpötila Asetukset, joilla voidaan nostaa tai laskea sisälämpötilaa ja myös laatia aikataulu lämpötilan muutoksia varten. LKV Lämpimän käyttöveden tuoton asetukset. Käyttötiedot Tässä näkyvät sekä lämmitysjärjestelmän että lämpöpumpun reaaliaikaiset käyttötiedot. Myös käyttöä koskevat historiatiedot saadaan näkyviin. Edistyneempi Tässä asentaja voi tehdä lämpöjärjestelmään asetuksia ja huoltaa sitä. 1 Huonelämpötila Lämmityspiiri 1 Jos Lämmityspiiri 1 on määritelty, tässä näkyy nykyinen huonelämpötila. 2 Huonelämpötila Lämmityspiiri 2 Jos Lämmityspiiri 2 on määritelty, tässä näkyy nykyinen huonelämpötila. Säiliön lämpötila Tässä näkyy lämpimän veden nykyinen lämpötila säiliön yläosassa. Ulkolämpötila Tässä näkyy nykyinen ulkolämpötila. Alkuun Alkuun-näppäimellä pääset takaisin Perusvalikkoon ,2 ºC 21,2 ºC 58 ºC -5 ºC OK OK-painikkeela valitaan ja vahvistetaan tekstiä ja valikon vaihtoehtoja. Yöpudotus Tässä ohjelmoidaan yöpudotus, jos se on otettu käyttöön. Loma-aika Tässä voidaan alentaa huonelämpötilaa pysyvästi esimerkiksi loman ajaksi, kun talo on asumaton. Viikko ohjelma Lämpötilan alentaminen useiksi päiviksi esimerkiksi viikoittaisen poissaolon vuoksi. Käyttöhistoria Tallennettujen tietojen näyttö takautuvasti. Aika & kieli Päiväyksen, ajan ja halutun valikkokielen valinta. Asetukset Lämpöpumpun ja järjestelmän käyttöasetukset tekee yleensä asentaja. Määrittele järjestelmä Tässä lämmitysjärjestelmän rakenne voidaan määritellä tai sitä voidaan muuttaa. Huolto Edistyneempi suorittaa ammattihenkilö. Paluu Paluu-näppäimellä pääset takaisin edelliselle tasolle. 15

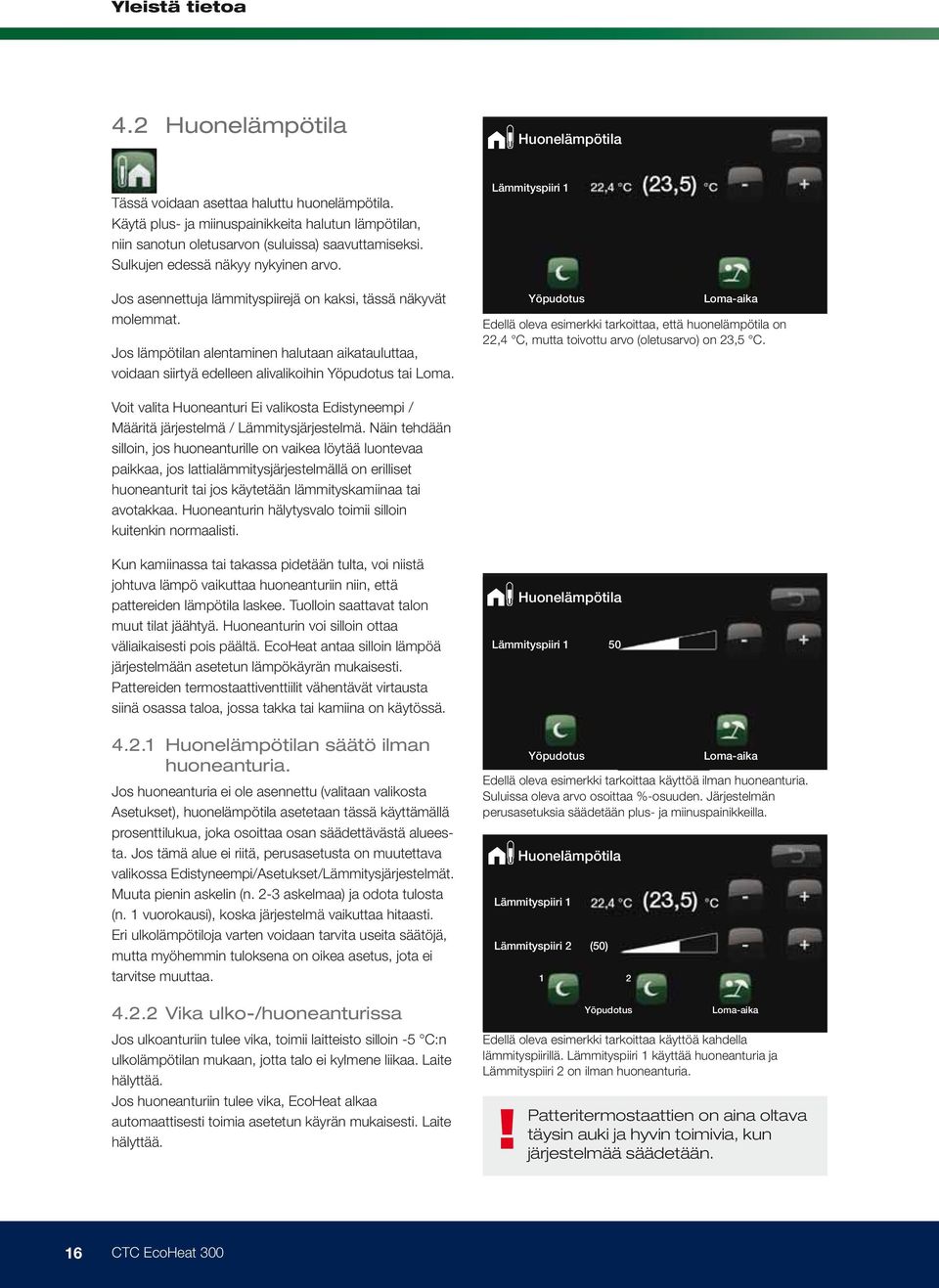

14 4.2 Huonelämpötila Huonelämpötila Tässä voidaan asettaa haluttu huonelämpötila. Käytä plus- ja miinuspainikkeita halutun lämpötilan, niin sanotun oletusarvon (suluissa) saavuttamiseksi. Sulkujen edessä näkyy nykyinen arvo. Jos asennettuja lämmityspiirejä on kaksi, tässä näkyvät molemmat. Jos lämpötilan alentaminen halutaan aikatauluttaa, voidaan siirtyä edelleen alivalikoihin Yöpudotus tai Loma. Lämmityspiiri 1 Yöpudotus Loma-aika Edellä oleva esimerkki tarkoittaa, että huonelämpötila on 22,4 C, mutta toivottu arvo (oletusarvo) on 23,5 C. Voit valita Huoneanturi Ei valikosta Edistyneempi / Määritä järjestelmä / Lämmitysjärjestelmä. Näin tehdään silloin, jos huoneanturille on vaikea löytää luontevaa paikkaa, jos lattialämmitysjärjestelmällä on erilliset huoneanturit tai jos käytetään lämmityskamiinaa tai avotakkaa. Huoneanturin hälytysvalo toimii silloin kuitenkin normaalisti. Kun kamiinassa tai takassa pidetään tulta, voi niistä johtuva lämpö vaikuttaa huoneanturiin niin, että pattereiden lämpötila laskee. Tuolloin saattavat talon muut tilat jäähtyä. Huoneanturin voi silloin ottaa väliaikaisesti pois päältä. EcoHeat antaa silloin lämpöä järjestelmään asetetun lämpökäyrän mukaisesti. Pattereiden termostaattiventtiilit vähentävät virtausta siinä osassa taloa, jossa takka tai kamiina on käytössä Huonelämpötilan säätö ilman huoneanturia. Jos huoneanturia ei ole asennettu (valitaan valikosta Asetukset), huonelämpötila asetetaan tässä käyttämällä prosenttilukua, joka osoittaa osan säädettävästä alueesta. Jos tämä alue ei riitä, perusasetusta on muutettava valikossa Edistyneempi/Asetukset/Lämmitysjärjestelmät. Muuta pienin askelin (n. 2-3 askelmaa) ja odota tulosta (n. 1 vuorokausi), koska järjestelmä vaikuttaa hitaasti. Eri ulkolämpötiloja varten voidaan tarvita useita säätöjä, mutta myöhemmin tuloksena on oikea asetus, jota ei tarvitse muuttaa Vika ulko-/huoneanturissa Jos ulkoanturiin tulee vika, toimii laitteisto silloin -5 C:n ulkolämpötilan mukaan, jotta talo ei kylmene liikaa. Laite hälyttää. Jos huoneanturiin tulee vika, EcoHeat alkaa automaattisesti toimia asetetun käyrän mukaisesti. Laite hälyttää. Edellä oleva esimerkki tarkoittaa käyttöä ilman huoneanturia. Suluissa oleva arvo osoittaa %-osuuden. Järjestelmän perusasetuksia säädetään plus- ja miinuspainikkeilla. Edellä oleva esimerkki tarkoittaa käyttöä kahdella lämmityspiirillä. Lämmityspiiri 1 käyttää huoneanturia ja Lämmityspiiri 2 on ilman huoneanturia.! Huonelämpötila Lämmityspiiri 1 50 Yöpudotus Huonelämpötila Lämmityspiiri 1 Lämmityspiiri 2 (50) 1 2 Yöpudotus Loma-aika Loma-aika Patteritermostaattien on aina oltava täysin auki ja hyvin toimivia, kun järjestelmää säädetään. 16

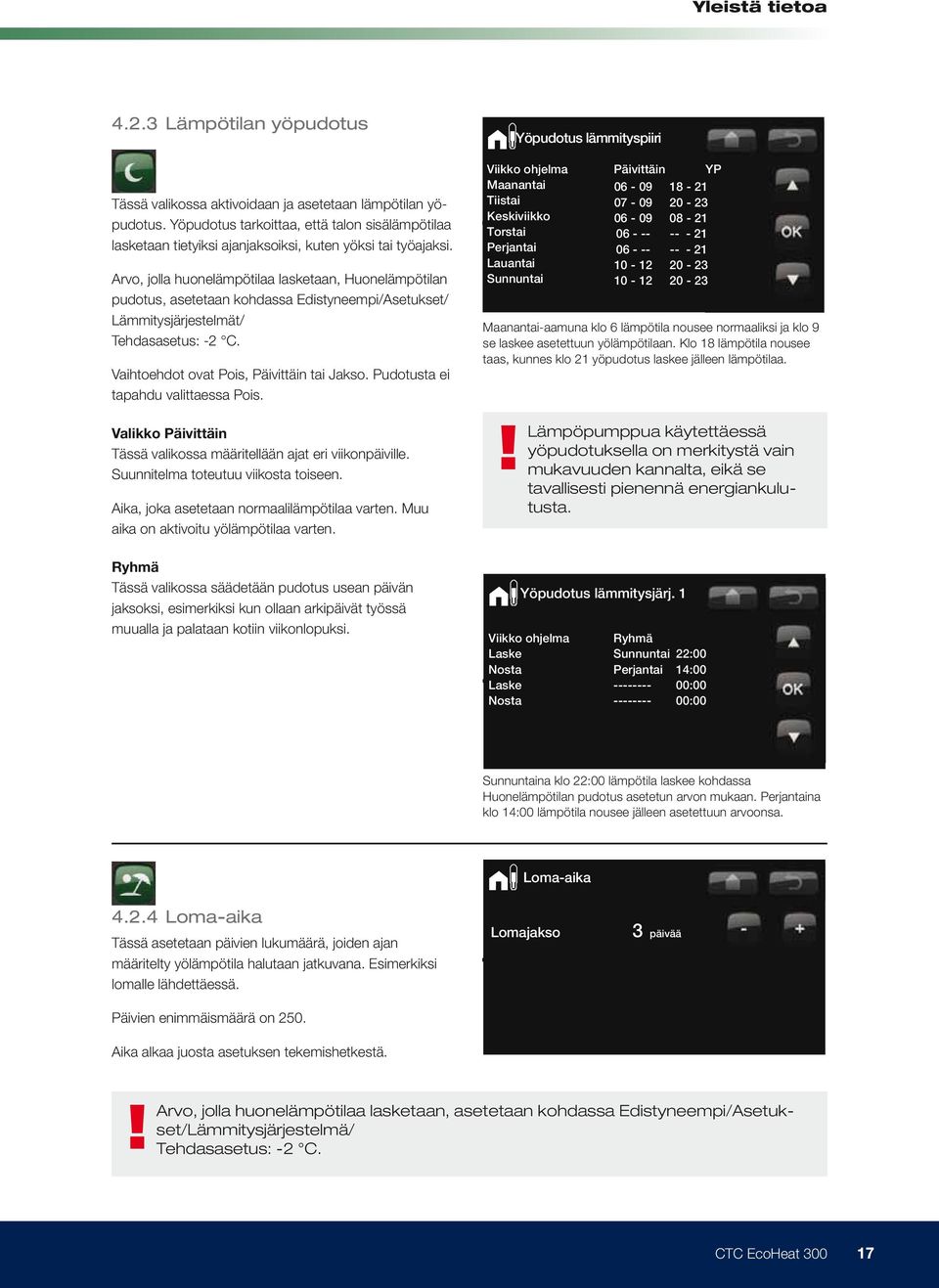

15 4.2.3 Lämpötilan yöpudotus Tässä valikossa aktivoidaan ja asetetaan lämpötilan yöpudotus. Yöpudotus tarkoittaa, että talon sisälämpötilaa lasketaan tietyiksi ajanjaksoiksi, kuten yöksi tai työajaksi. Arvo, jolla huonelämpötilaa lasketaan, Huonelämpötilan pudotus, asetetaan kohdassa Edistyneempi/Asetukset/ Lämmitysjärjestelmät/ Tehdasasetus: -2 C. Vaihtoehdot ovat Pois, Päivittäin tai Jakso. Pudotusta ei tapahdu valittaessa Pois. Valikko Päivittäin Tässä valikossa määritellään ajat eri viikonpäiville. Suunnitelma toteutuu viikosta toiseen. Aika, joka asetetaan normaalilämpötilaa varten. Muu aika on aktivoitu yölämpötilaa varten. Ryhmä Tässä valikossa säädetään pudotus usean päivän jaksoksi, esimerkiksi kun ollaan arkipäivät työssä muualla ja palataan kotiin viikonlopuksi. Yöpudotus lämmityspiiri Viikko ohjelma Päivittäin YP Maanantai Tiistai Keskiviikko Torstai Perjantai Lauantai Sunnuntai Maanantai-aamuna klo 6 lämpötila nousee normaaliksi ja klo 9 se laskee asetettuun yölämpötilaan. Klo 18 lämpötila nousee taas, kunnes klo 21 yöpudotus laskee jälleen lämpötilaa.! Lämpöpumppua käytettäessä yöpudotuksella on merkitystä vain mukavuuden kannalta, eikä se tavallisesti pienennä energiankulutusta. Yöpudotus lämmitysjärj. 1 Viikko ohjelma Ryhmä Laske Sunnuntai 22:00 Nosta Perjantai 14:00 Laske :00 Nosta :00 Sunnuntaina klo 22:00 lämpötila laskee kohdassa Huonelämpötilan pudotus asetetun arvon mukaan. Perjantaina klo 14:00 lämpötila nousee jälleen asetettuun arvoonsa. Loma-aika Loma-aika Tässä asetetaan päivien lukumäärä, joiden ajan määritelty yölämpötila halutaan jatkuvana. Esimerkiksi lomalle lähdettäessä. Päivien enimmäismäärä on 250. Aika alkaa juosta asetuksen tekemishetkestä. Lomajakso 3 päivää! Arvo, jolla huonelämpötilaa lasketaan, asetetaan kohdassa Edistyneempi/Asetukset/Lämmitysjärjestelmä/ Tehdasasetus: -2 C. 17

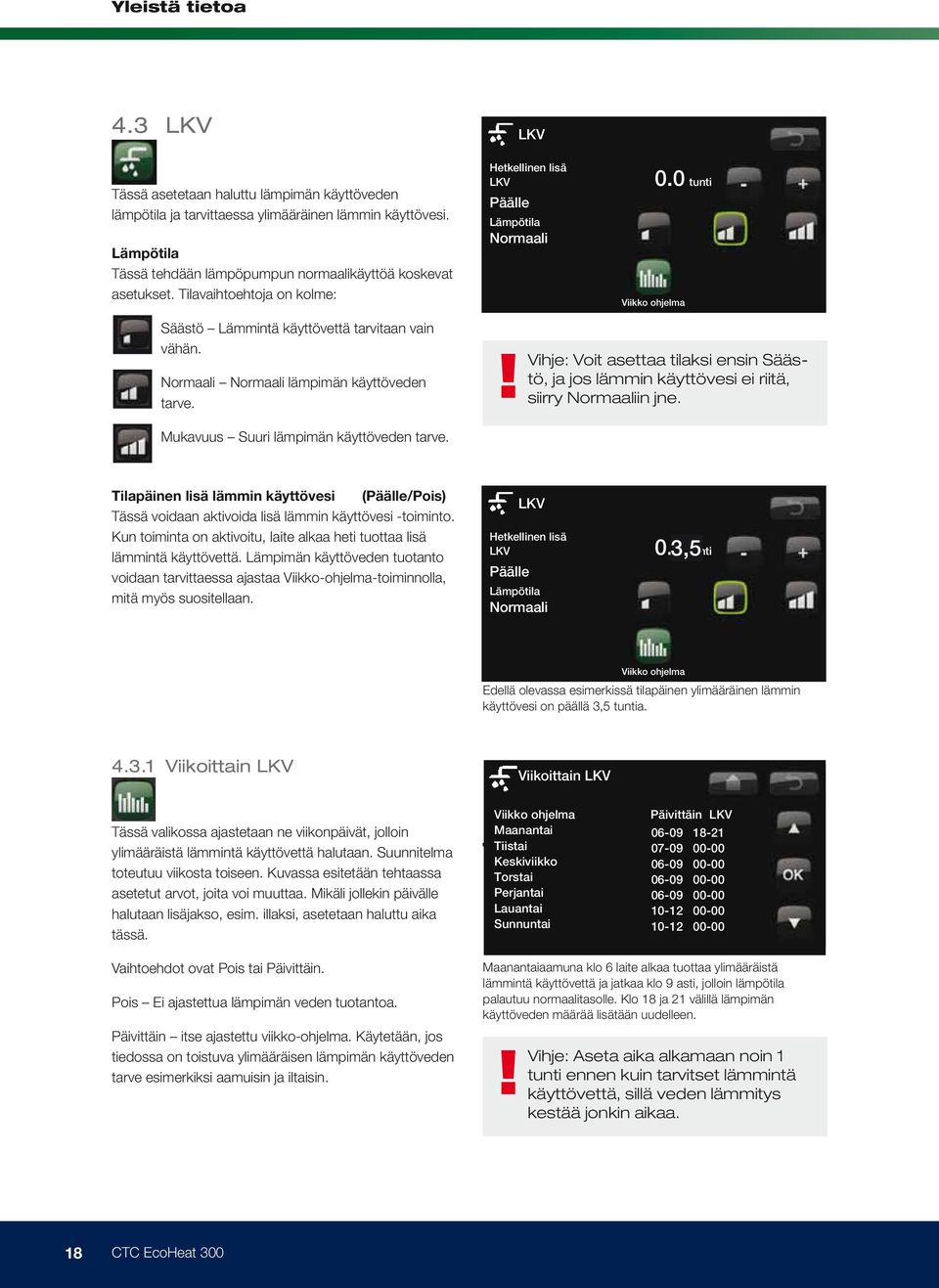

16 4.3 LKV Tässä asetetaan haluttu lämpimän käyttöveden lämpötila ja tarvittaessa ylimääräinen lämmin käyttövesi. Lämpötila Tässä tehdään lämpöpumpun normaalikäyttöä koskevat asetukset. Tilavaihtoehtoja on kolme: LKV Hetkellinen lisä LKV Päälle Lämpötila Normaali 0.0 tunti Viikko ohjelma Säästö Lämmintä käyttövettä tarvitaan vain vähän. Normaali Normaali lämpimän käyttöveden tarve.! Vihje: Voit asettaa tilaksi ensin Säästö, ja jos lämmin käyttövesi ei riitä, siirry Normaaliin jne. Mukavuus Suuri lämpimän käyttöveden tarve. Tilapäinen lisä lämmin käyttövesi (Päälle/Pois) Tässä voidaan aktivoida lisä lämmin käyttövesi -toiminto. Kun toiminta on aktivoitu, laite alkaa heti tuottaa lisä lämmintä käyttövettä. Lämpimän käyttöveden tuotanto voidaan tarvittaessa ajastaa Viikko-ohjelma-toiminnolla, mitä myös suositellaan. LKV Hetkellinen lisä LKV Päälle Lämpötila Normaali 0.0 tunti 3,5 Viikko ohjelma Edellä olevassa esimerkissä tilapäinen ylimääräinen lämmin käyttövesi on päällä 3,5 tuntia Viikoittain LKV Viikoittain LKV Tässä valikossa ajastetaan ne viikonpäivät, jolloin ylimääräistä lämmintä käyttövettä halutaan. Suunnitelma toteutuu viikosta toiseen. Kuvassa esitetään tehtaassa asetetut arvot, joita voi muuttaa. Mikäli jollekin päivälle halutaan lisäjakso, esim. illaksi, asetetaan haluttu aika tässä. Viikko ohjelma Maanantai Tiistai Keskiviikko Torstai Perjantai Lauantai Sunnuntai Päivittäin LKV Vaihtoehdot ovat Pois tai Päivittäin. Pois Ei ajastettua lämpimän veden tuotantoa. Päivittäin itse ajastettu viikko-ohjelma. Käytetään, jos tiedossa on toistuva ylimääräisen lämpimän käyttöveden tarve esimerkiksi aamuisin ja iltaisin. Maanantaiaamuna klo 6 laite alkaa tuottaa ylimääräistä lämmintä käyttövettä ja jatkaa klo 9 asti, jolloin lämpötila palautuu normaalitasolle. Klo 18 ja 21 välillä lämpimän käyttöveden määrää lisätään uudelleen.! Vihje: Aseta aika alkamaan noin 1 tunti ennen kuin tarvitset lämmintä käyttövettä, sillä veden lämmitys kestää jonkin aikaa. 18

17 4.4 Käyttötiedot järjestelmä Käyttötiedot järjestelmä 12 ºC Tässä valikossa näytetään lämmitysjärjestelmän vallitsevat lämpötilat. Kuvassa näkyvät lämpöpumpun tulevan ja lähtevän veden lämpötilat. 2 ºC -1 ºC 42 ºC 34 ºC 21,5 ºC 22,3 ºC Tuleva liuos Lämpöpumpun vasemmalla puolella ylhäällä (2 C) näkyy lämpöpumpun kerääjästä tulevan liuoksen nykyinen lämpötila. Kun pumput ovat käynnissä, myös kuvan symbolit kiertävät. Tiedot Painamalla i-painiketta saat näkyviin kunkin kohteen käyttötiedot. Palaava liuos Vasemmalla alhaalla näkyvä arvo (-1 C) on keruupiiriin palaavan liuoksen lämpötila. Arvot vaihtelevat vuoden aikana, riippuen lämmönlähteen kapasiteetista ja tarvittavasta energian määrästä. Meno lämmityspiireihin Lämpöpumpun oikealla puolella (42 C) näkyy lämpötila talon lämmityspiireihin johtavissa putkissa. Asetetuista parametreista ja vallitsevasta ulkolämpötilasta riippuen tämä arvo vaihtelee vuoden mittaan. Paluu lämmityspiireistä Alhaalla oikealla (34 C) näkyy lämpöpumppuun palaavan lämmitysveden lämpötila. Asetetuista parametreista, lämmitysjärjestelmän kapasiteetista ja vallitsevasta ulkolämpötilasta riippuen tämä arvo vaihtelee käytön aikana. 1 Nykyinen ulkolämpötila. Näyttää vallitsevan ulkolämpötilan Laite käyttää tätä arvoa erilaisten käyttötietojen määrittelemisen perustana. Nykyinen sisälämpötila. Näyttää vallitsevan huonelämpötilan (jos huoneanturi on valittu käyttöön). Jos asennettuja lämmityspiirejä on kaksi, molemmat näkyvät. 19

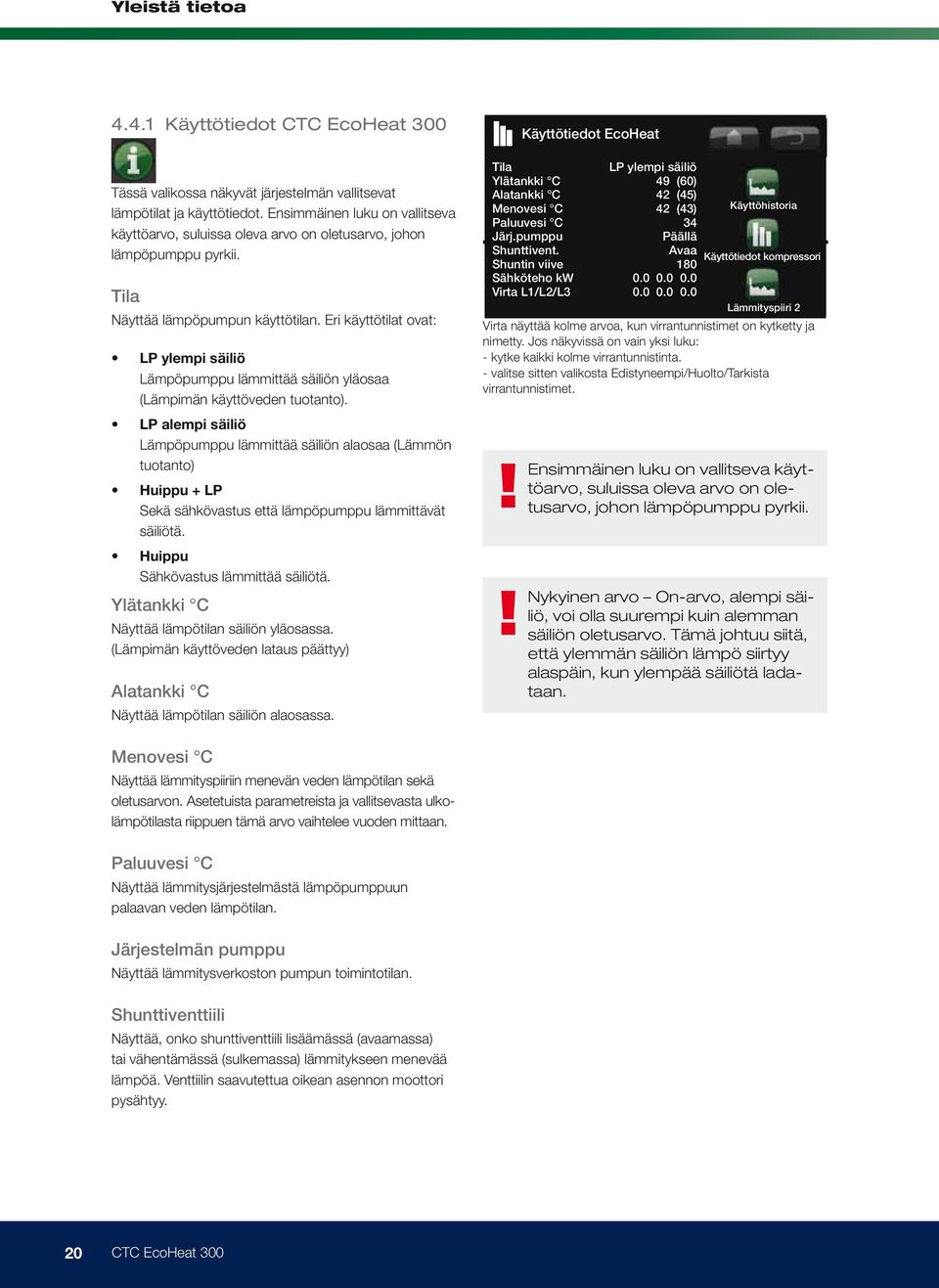

18 4.4.1 Käyttötiedot Tässä valikossa näkyvät järjestelmän vallitsevat lämpötilat ja käyttötiedot. Ensimmäinen luku on vallitseva käyttöarvo, suluissa oleva arvo on oletusarvo, johon lämpöpumppu pyrkii. Tila Näyttää lämpöpumpun käyttötilan. Eri käyttötilat ovat: LP ylempi säiliö Lämpöpumppu lämmittää säiliön yläosaa (Lämpimän käyttöveden tuotanto). LP alempi säiliö Lämpöpumppu lämmittää säiliön alaosaa (Lämmön tuotanto) Huippu + LP Sekä sähkövastus että lämpöpumppu lämmittävät säiliötä. Huippu Sähkövastus lämmittää säiliötä. Ylätankki C Näyttää lämpötilan säiliön yläosassa. (Lämpimän käyttöveden lataus päättyy) Alatankki C Näyttää lämpötilan säiliön alaosassa. Käyttötiedot EcoHeat Tila LP ylempi säiliö Ylätankki C 49 (60) Alatankki C 42 (45) Menovesi C 42 (43) Käyttöhistoria Paluuvesi C 34 Järj.pumppu Päällä Shunttivent. Avaa Shuntin viive 180 Käyttötiedot kompressori Sähköteho kw Virta L1/L2/L Lämmityspiiri 2 Virta näyttää kolme arvoa, kun virrantunnistimet on kytketty ja nimetty. Jos näkyvissä on vain yksi luku: - kytke kaikki kolme virrantunnistinta. - valitse sitten valikosta Edistyneempi/Huolto/Tarkista virrantunnistimet.! Ensimmäinen luku on vallitseva käyttöarvo, suluissa oleva arvo on oletusarvo, johon lämpöpumppu pyrkii.! Nykyinen arvo On-arvo, alempi säiliö, voi olla suurempi kuin alemman säiliön oletusarvo. Tämä johtuu siitä, että ylemmän säiliön lämpö siirtyy alaspäin, kun ylempää säiliötä ladataan. Menovesi C Näyttää lämmityspiiriin menevän veden lämpötilan sekä oletusarvon. Asetetuista parametreista ja vallitsevasta ulkolämpötilasta riippuen tämä arvo vaihtelee vuoden mittaan. Paluuvesi C Näyttää lämmitysjärjestelmästä lämpöpumppuun palaavan veden lämpötilan. Järjestelmän pumppu Näyttää lämmitysverkoston pumpun toimintotilan. Shunttiventtiili Näyttää, onko shunttiventtiili lisäämässä (avaamassa) tai vähentämässä (sulkemassa) lämmitykseen menevää lämpöä. Venttiilin saavutettua oikean asennon moottori pysähtyy. 20

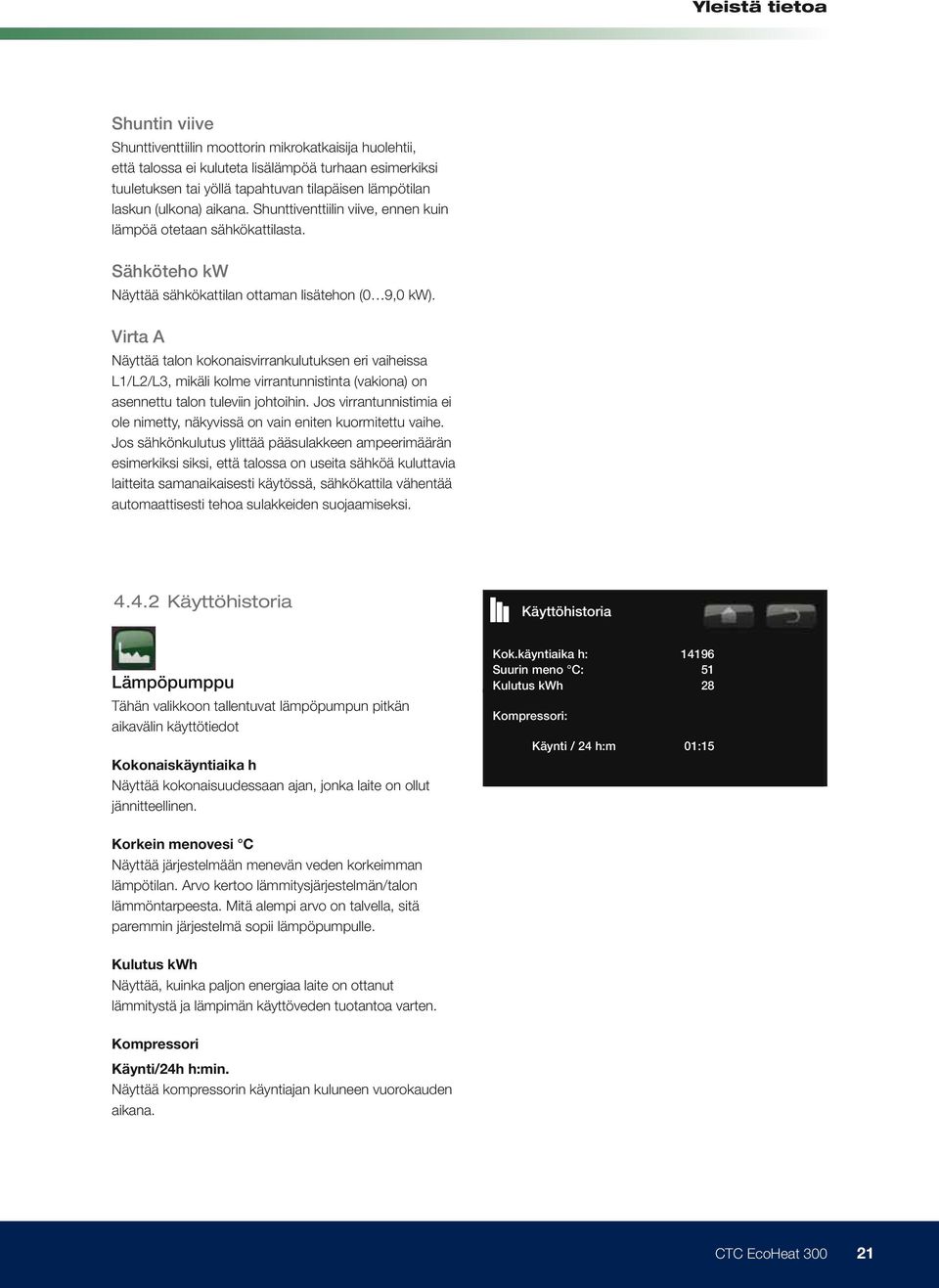

19 Shuntin viive Shunttiventtiilin moottorin mikrokatkaisija huolehtii, että talossa ei kuluteta lisälämpöä turhaan esimerkiksi tuuletuksen tai yöllä tapahtuvan tilapäisen lämpötilan laskun (ulkona) aikana. Shunttiventtiilin viive, ennen kuin lämpöä otetaan sähkökattilasta. Sähköteho kw Näyttää sähkökattilan ottaman lisätehon (0 9,0 kw). Virta A Näyttää talon kokonaisvirrankulutuksen eri vaiheissa L1/L2/L3, mikäli kolme virrantunnistinta (vakiona) on asennettu talon tuleviin johtoihin. Jos virrantunnistimia ei ole nimetty, näkyvissä on vain eniten kuormitettu vaihe. Jos sähkönkulutus ylittää pääsulakkeen ampeerimäärän esimerkiksi siksi, että talossa on useita sähköä kuluttavia laitteita samanaikaisesti käytössä, sähkökattila vähentää automaattisesti tehoa sulakkeiden suojaamiseksi Käyttöhistoria Käyttöhistoria Lämpöpumppu Tähän valikkoon tallentuvat lämpöpumpun pitkän aikavälin käyttötiedot Kokonaiskäyntiaika h Näyttää kokonaisuudessaan ajan, jonka laite on ollut jännitteellinen. Kok.käyntiaika h: Suurin meno C: 51 Kulutus kwh 28 Kompressori: Käynti / 24 h:m 01:15 Korkein menovesi C Näyttää järjestelmään menevän veden korkeimman lämpötilan. Arvo kertoo lämmitysjärjestelmän/talon lämmöntarpeesta. Mitä alempi arvo on talvella, sitä paremmin järjestelmä sopii lämpöpumpulle. Kulutus kwh Näyttää, kuinka paljon energiaa laite on ottanut lämmitystä ja lämpimän käyttöveden tuotantoa varten. Kompressori Käynti/24h h:min. Näyttää kompressorin käyntiajan kuluneen vuorokauden aikana. 21

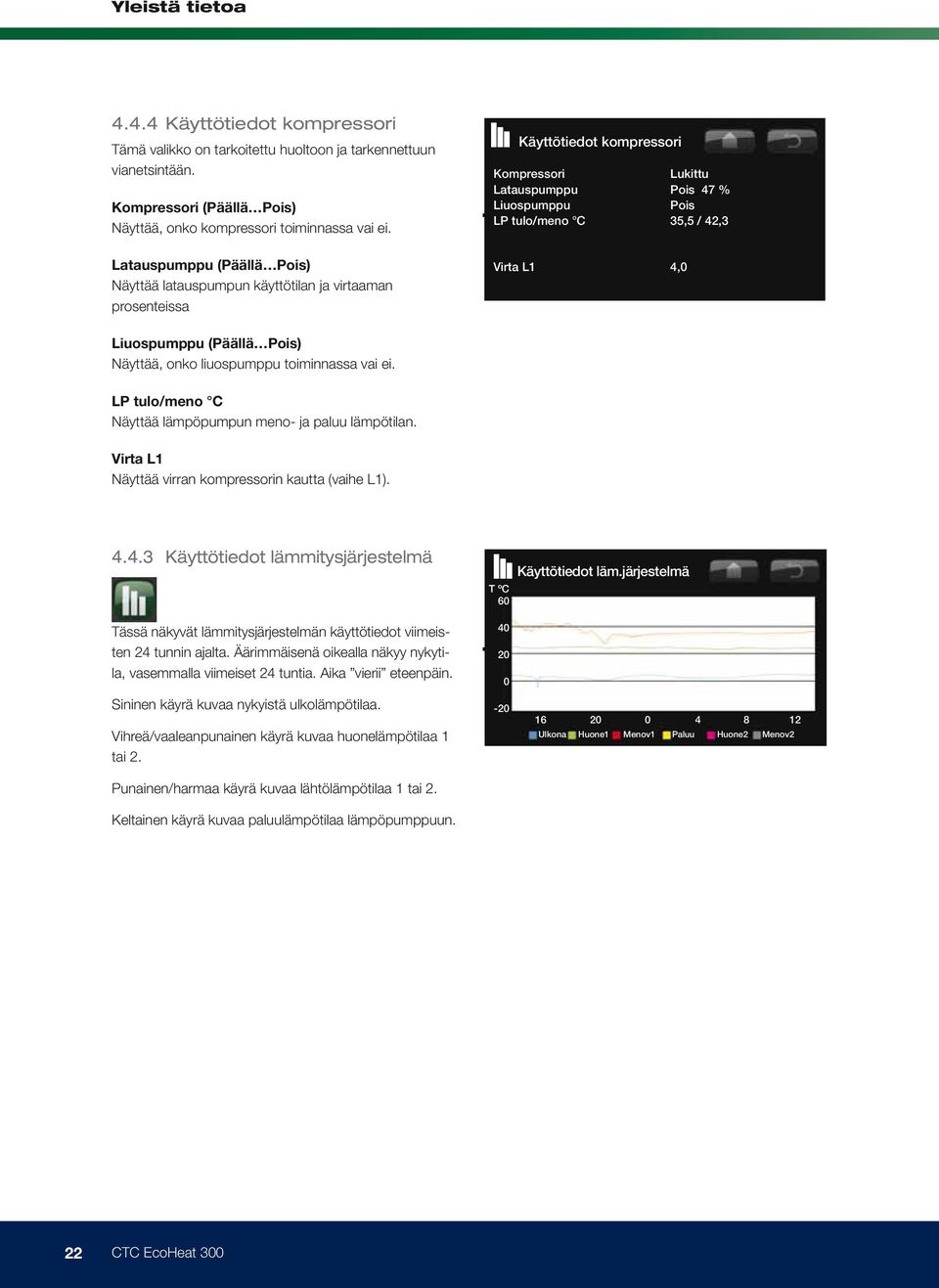

20 4.4.4 Käyttötiedot kompressori Tämä valikko on tarkoitettu huoltoon ja tarkennettuun vianetsintään. Kompressori (Päällä Pois) Näyttää, onko kompressori toiminnassa vai ei. Latauspumppu (Päällä Pois) Näyttää latauspumpun käyttötilan ja virtaaman prosenteissa Käyttötiedot kompressori Kompressori Lukittu Latauspumppu Pois 47 % Liuospumppu Pois LP tulo/meno C 35,5 / 42,3 Virta L1 4,0 Liuospumppu (Päällä Pois) Näyttää, onko liuospumppu toiminnassa vai ei. LP tulo/meno C Näyttää lämpöpumpun meno- ja paluu lämpötilan. Virta L1 Näyttää virran kompressorin kautta (vaihe L1) Käyttötiedot lämmitysjärjestelmä T ºC 60 Käyttötiedot läm.järjestelmä Tässä näkyvät lämmitysjärjestelmän käyttötiedot viimeisten 24 tunnin ajalta. Äärimmäisenä oikealla näkyy nykytila, vasemmalla viimeiset 24 tuntia. Aika vierii eteenpäin. Sininen käyrä kuvaa nykyistä ulkolämpötilaa. Vihreä/vaaleanpunainen käyrä kuvaa huonelämpötilaa 1 tai 2. Punainen/harmaa käyrä kuvaa lähtölämpötilaa 1 tai 2. Keltainen käyrä kuvaa paluulämpötilaa lämpöpumppuun Ulkona Huone1 Menov1 Paluu Huone2 Menov2 22
