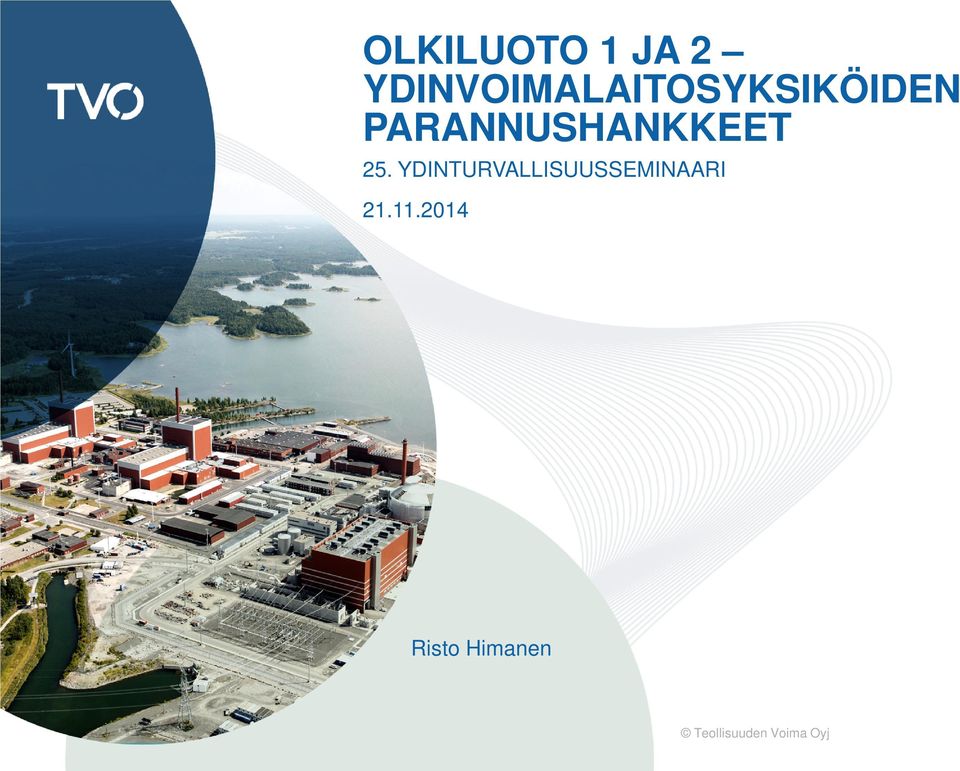

1 OLKILUOTO 1 JA 2 YDINVOIMALAITOSYKSIKÖIDEN PARANNUSHANKKEET 25. YDINTURVALLISUUSSEMINAARI Risto Himanen

2 EI FUKUSHIMA LÄHTÖISIÄ TURVALLISUUTTA PARANTAVIA PROJEKTEJA Dieselgeneraattoreiden uusinta Vaihtoehtoinen kaasuturpiinivarmistettu jälkilämmönsiirto Reaktorin pinnanmittauksen diversifiointi Varavalvomo Pienjännitekojeistojen uusinta SIMO Suojarakennuksen sisäpuolisten sähkö- ja automaatiolaitteiden uusinta ELMA Ruoho Sami 2

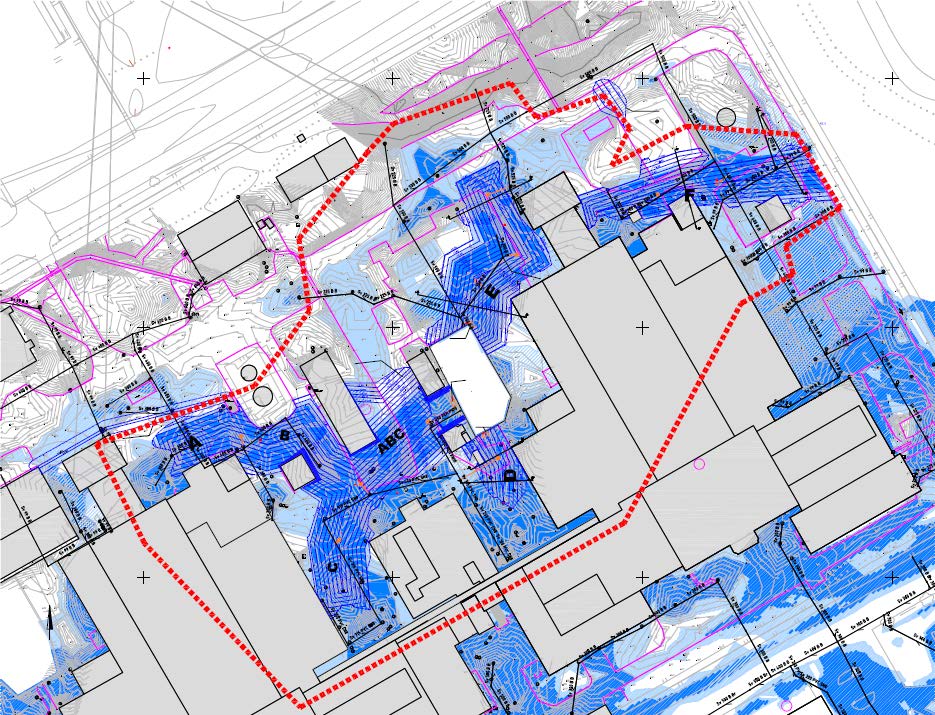

3 HULEVESIJÄRJESTELYT Hulevesiprojektissa varmistettiin, ettei sateen aiheuttama tulvavesi virtaa laitoksen aukoista sisälle. 3

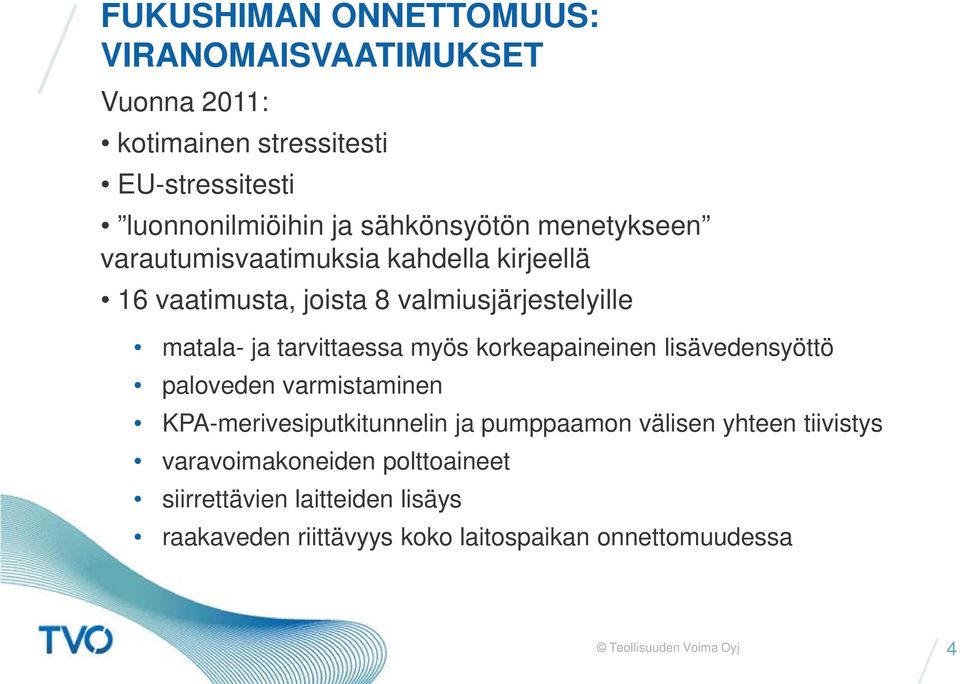

4 FUKUSHIMAN ONNETTOMUUS: VIRANOMAISVAATIMUKSET Vuonna 2011: kotimainen stressitesti EU-stressitesti luonnonilmiöihin ja sähkönsyötön menetykseen varautumisvaatimuksia kahdella kirjeellä 16 vaatimusta, joista 8 valmiusjärjestelyille matala- ja tarvittaessa myös korkeapaineinen lisävedensyöttö paloveden varmistaminen KPA-merivesiputkitunnelin ja pumppaamon välisen yhteen tiivistys varavoimakoneiden polttoaineet siirrettävien laitteiden lisäys raakaveden riittävyys koko laitospaikan onnettomuudessa 4

5 PALOVESI Palovesijärjestelmien maanjäristyskestoisuutta on parannettu: kannakointia korjattu. Korvensuon linjan palokunnan ottoyhteet siirretty parempaan paikkaan ja tehty kestävämmiksi. Siirrettäviä palovesipumppuja tilauksessa. Jäljellä on eräiden palovesipumppujen petien lisätuenta ja Korvensuon linjojen maanjäristyskestävyyden muutos. 5

6 APUSYÖTTÖVESIJÄRJESTELMÄN MERIVESIRIIPPUVUUDEN VÄHENTÄMINEN Kun reaktorin pinta saavuttaa ylärajan, pumppua ei pysäytetä, vaan vesi kiertää. Vanha kierto oli hyvin lyhyt ja lämpeni nopeasti ilman merivesijäähdytystä. Uusi kierto menee varastosäiliöön. Vanha Uusi 6

7 ACIS 7

8 ACIS 8

9 PALOVEDEN SYÖTTÖ POLTTOAINEALTAISIIN Jos reaktorirakennuksen polttoainealtaiden jäähdytys menetetään, niihin voidaan syöttää palovettä, ja keittää sitä. Syöttöä varten rakennetaan kiinteät palovesilinjat altaisiin. Paloveden syöttöä voidaan ohjata maanpinnan tasolta sulkuventtiileillä. Altaiden sähkönsyötöstä erotetun lämpötilan ja pinnanmittauksen käyttöliittymä on myös maanpinnan tasolla. 9

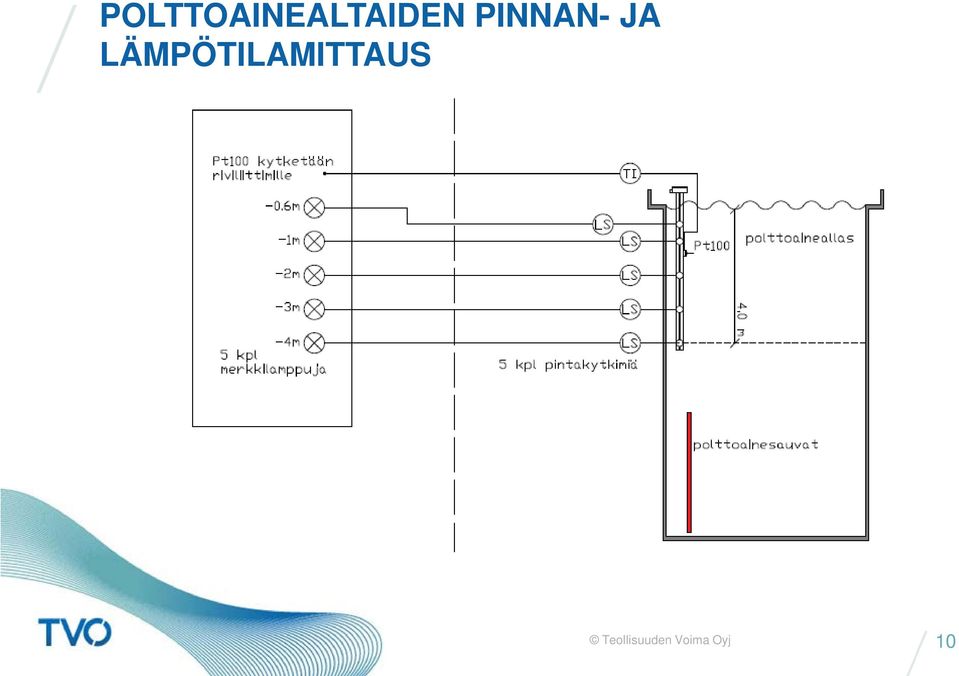

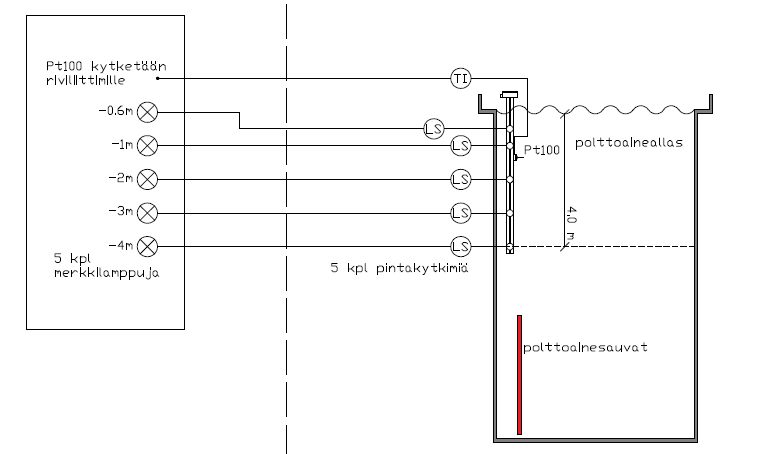

10 POLTTOAINEALTAIDEN PINNAN- JA LÄMPÖTILAMITTAUS 10

11 SIIRRETTÄVÄT LAITTEET Tämän vuoden aikana TVO:lle saapuu 4 uutta aggregaattia kaksi uutta palovesipumppua Säilytystilojen tulee olla maanjäristyskestoisia. Korvensuon linjojen valutuskapasiteetti on kokeen mukaan n. 54 kg/s. Maanjäristyksen jälkeen voidaan odottaa n. 23 kg/s painovoimaisesti. 11

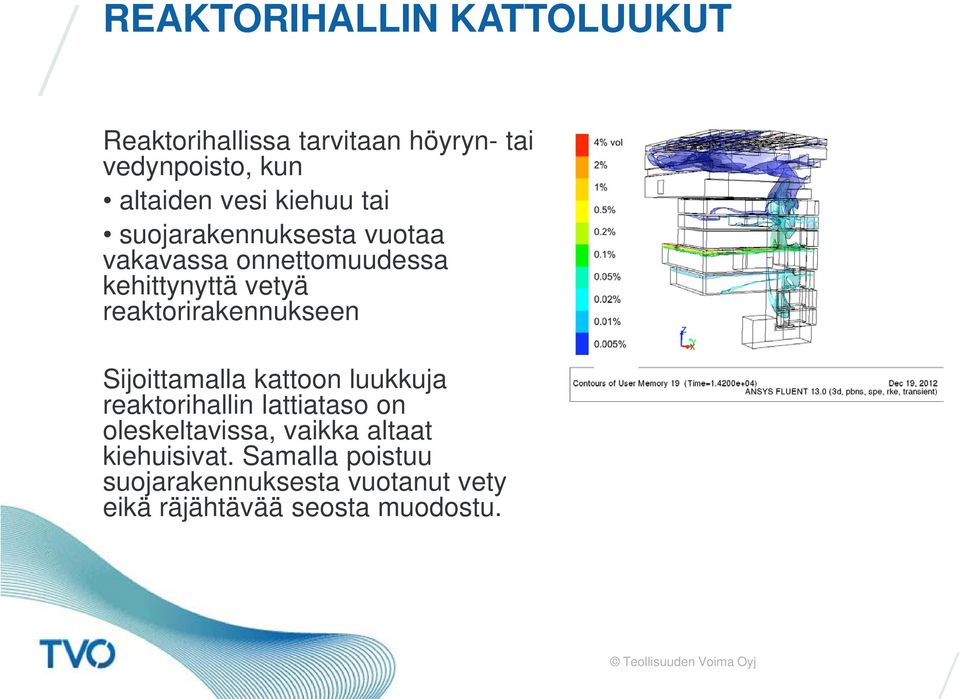

12 REAKTORIHALLIN KATTOLUUKUT Reaktorihallissa tarvitaan höyryn- tai vedynpoisto, kun altaiden vesi kiehuu tai suojarakennuksesta vuotaa vakavassa onnettomuudessa kehittynyttä vetyä reaktorirakennukseen Sijoittamalla kattoon luukkuja reaktorihallin lattiataso on oleskeltavissa, vaikka altaat kiehuisivat. Samalla poistuu suojarakennuksesta vuotanut vety eikä räjähtävää seosta muodostu.

13 LUONNONILMIÖIHIN JA SÄHKÖNSYÖTÖN HÄIRIÖIHIN VARAUTUMINEN (ES = ESISUUNNITTELU /-SELVITYS, S = SUUNNITTELU, T = TOTEUTUS, V = VALMIS) Muutos OL1/OL2 laitosyksiköiden ja uuden palovesipumppaamon maanjäristyskestoisuuden parantaminen Apusyöttövesipumppujen (327) jäähdytysveden palautus 733- altaisiin Tilan. Tot. päät. Toteutus Huom. S, ES K EDG-päiväsäiliöt tuettiin Relekaappituennat alkavat Valmiit OL1:lle R115. Palovesipumppaamon tuennat tehty Lisäksi palovesirunkoputken kannakeuusinnat alkavat 2014 S K Työ alkanut R114:ssä. Paloveden syöttö reaktoripaineastiaan S S 2015 Periaatesuunn. lähtenyt STUKiin korkeapaineisesta syötöstä. Paloveden lisääminen OL1/OL2 polttoainealtaisiin T K STUK-hyväksynnässä. Tarkoitus saada 2014 valmiiksi molemmilla laitosyksiköillä. OL1, OL2 ja KPA polttoainealtaiden pinnanmittauksen parantaminen T K Tilauksessa. STUK pyytänyt lisäselvityksiä, näihin vastattu. Varasähköntuotannon parantaminen (aggregaatit) T K Liityntäsuunnittelu seisoo vuosihuoltotöiden vuoksi. Tehtäneen loppuvuodesta. Aggregaatit saapuneet. Varastointia järjestellään. OL1 ja OL2 hulevesijärjestelyt V K Valmis Muutokset Korvensuon linjoissa V K 2013 Valmis KPA-varaston tulvansiedon parantaminen ES, V K, E Pumppaamon tulvansiedon parantaminen odottaa. Putkikulvertin läpiviennit tiivistetty OL1 ja OL2 diverssi jälkilämmön poisto S E Lisäselvitykset valmistumassa Paloveden syöttömahdollisuus KPA-varaston polttoainealtaisiin T K 2014 Odottaa käyttöönottoa. Öljyvahinkojen torjunnan vaatimat muutostyöt V, ES K, E Ohjeistus kehitteillä Höyryn/vedyn poisto reaktorihallista ES E LMP ottanut muutostyövastuun. Esisuunnitelma syksyn aikana Siirrettävät palovesipumput ES E 2013 Tarjousprosessi käynnissä Teollisuuden Ei Voima hyväksyntää Oyj vielä Sammutusauto V K 2013 Hankittu 13
