1 MITSUBISHI taajuusmuuttaja FR-A K...55K FR-A540L-75K...280K TEHOELEKTRONIIKKA PL PORI, p. (02) , f. (02) ,

2 Sisällysluettelo Taajuusmuuttajan rakenne sivu1 Etukannen irroitus ja paikalleenasennus sivut 2 3 Ohjelmointiyksikön irroitus ja paikalleenasennus sivu 4 Asennusohjeita sivut 5 6 Lohkokaavio (kytkentäkuva) sivu 7 Päävirtapiirin liittimet (selitys) sivu 8 Ohjausvirtapiirin liittimet (selitys) sivut 8 9 Päävirtapiirin johdotus sivut Johdotusohjeita sivu 10 Huomattavaa maadoituksesta sivu 11 Päävirtapiirin liittimet (kuva) sivu 12 Kaapelit, kaapelikengät sivu 13 Syöttöjännitteen ja moottorin kytkentä sivu 13 Erillisen ohjausjännitteen kytkentä sivu 14 Ohjauspiirin johdotus sivut Johdotusohjeita sivu 15 Ohjausliittimet (kuva) sivu 15 Ohjauslogiikan vaihtaminen (PNP/NPN) sivut STOP, CS ja PC liittimien käyttö sivu 18 Ohjelmointiyksikön liitin sivu 19 Ohjelmointiyksikön liitäntä välikaapelilla sivu 19 RS-485 väyläliitäntä sivu 19 Ulkoisten optioiden liitäntä sivut Ulkoisen jarruvastuksen liitäntä sivu 20 Ulkoisen jarrukatkojan kytkentä sivu 21 Välipiirin DC-kuristimen kytkentä sivu 21 Ohjeita suunnittelijalle sivu 22 Oheislaitteet sivu 23 Maadoitukset sivut Valmistelut ennen käyttöönottoa sivut Ulkoinen ohjaus (EXT OP) sivu 26 Paikallisohjaus (PU OP) sivu 26 Ulkoinen/paikallisohjaus yhdistetty käyttö sivu 26 RS485 väyläliitäntä sivu 27 Sähköjen kytkentä laitteeseen sivu 28 I

3 Parametrien tarkistus ja ohjelmointilaitteen käyttö sivut Ohjelmointiyksikkö sivu 28 Näppäilytekniikka sivut Monitoritila sivu 29 Taajuuden asettelutila sivu 29 Parametrien asettelutila sivu 30 Help tila sivu 31 Hälytyshistorian tyhjennys sivu 31 Parametrien resetointi tehdasasetuksiin sivu 31 Parametrien kopiointi laitteesta toiseen sivu 32 Parametritaulukko sivut Parametrit sivut Hälytyskoodit sivut FR-A540L taajuusmuuttajien päävirtapiirin hälytykset sivu 145 Digitaalisten merkkien selitykset sivu 146 Eritelty hälytyskoodi transistorilähdöillä sivu 147 Hälytyskuittaus sivu 147 Tekniset tiedot sivut Ulkomitat sivut II

4 Taajuusmuuttajan rakenne (1) Kuva edestä (2) Etukansi irroitettuna POWER lamppu ALARM lamppu Ohjelmointiyksikkö (FR-DU04) Jarruvastus* (takaosastossa) Irroitettava suojus Ohjelmointiyksikön liitin (varustettu irroitettavalla adapterilla välikaapelin) (ja PC-kaapelin liitäntää varten) Adapterin säilytyspaikka Optiokorttien asennuspaikat Johdotusaukon suoja (optioille) Etukansi Nimellisarvokilpi Tyyppikilpi Ohjauspiirin riviliittimet Päävirtapiirin liittimet Johdotussuoja *7.5K ja pienemmät mallit sisältävät sisäänrakennetun jarruvastuksen. FR-A540L 1

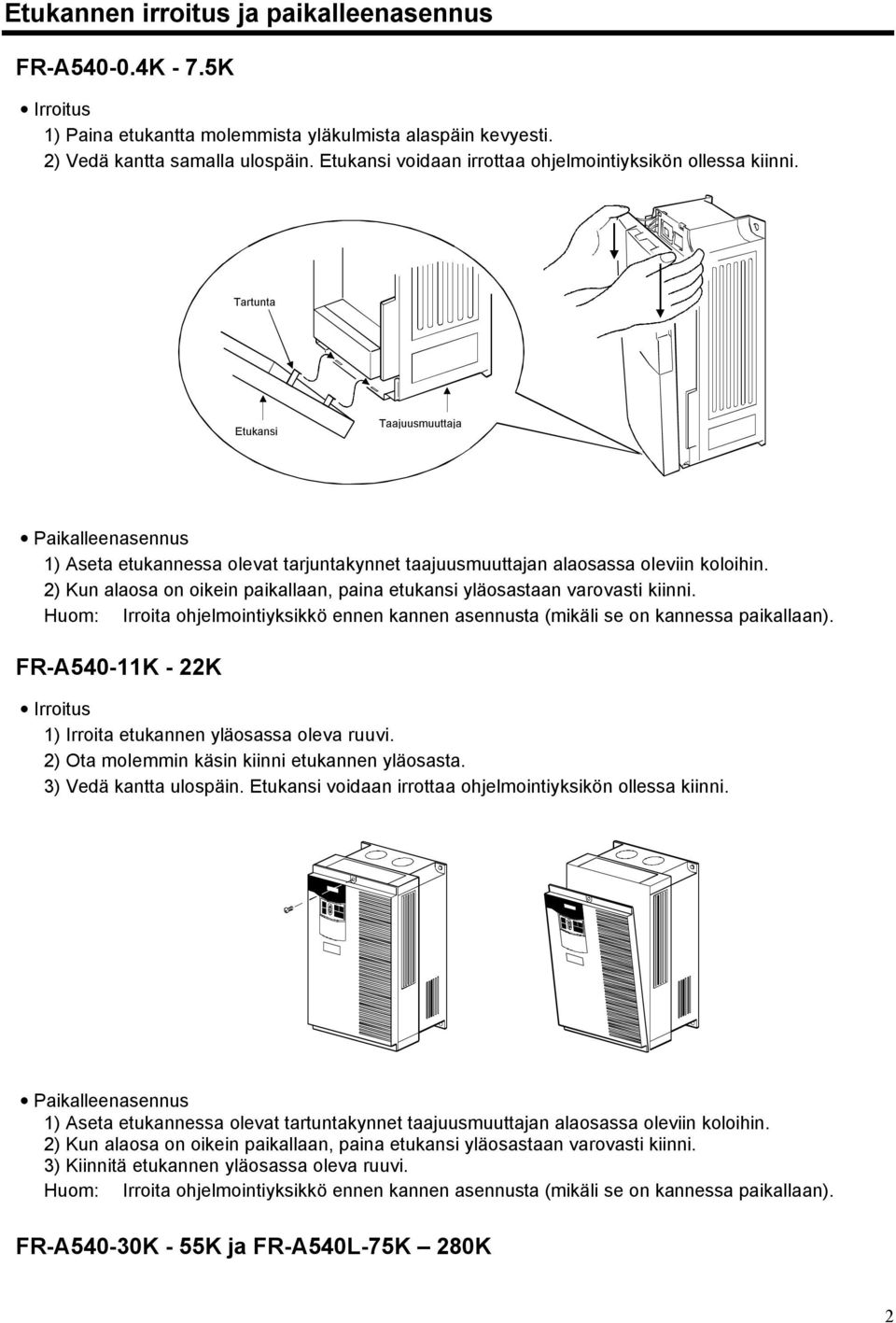

5 Etukannen irroitus ja paikalleenasennus FR-A K - 7.5K Irroitus 1) Paina etukantta molemmista yläkulmista alaspäin kevyesti. 2) Vedä kantta samalla ulospäin. Etukansi voidaan irrottaa ohjelmointiyksikön ollessa kiinni. Tartunta Etukansi Taajuusmuuttaja Paikalleenasennus 1) Aseta etukannessa olevat tarjuntakynnet taajuusmuuttajan alaosassa oleviin koloihin. 2) Kun alaosa on oikein paikallaan, paina etukansi yläosastaan varovasti kiinni. Huom: Irroita ohjelmointiyksikkö ennen kannen asennusta (mikäli se on kannessa paikallaan). FR-A540-11K - 22K Irroitus 1) Irroita etukannen yläosassa oleva ruuvi. 2) Ota molemmin käsin kiinni etukannen yläosasta. 3) Vedä kantta ulospäin. Etukansi voidaan irrottaa ohjelmointiyksikön ollessa kiinni. Paikalleenasennus 1) Aseta etukannessa olevat tartuntakynnet taajuusmuuttajan alaosassa oleviin koloihin. 2) Kun alaosa on oikein paikallaan, paina etukansi yläosastaan varovasti kiinni. 3) Kiinnitä etukannen yläosassa oleva ruuvi. Huom: Irroita ohjelmointiyksikkö ennen kannen asennusta (mikäli se on kannessa paikallaan). FR-A540-30K - 55K ja FR-A540L-75K 280K 2

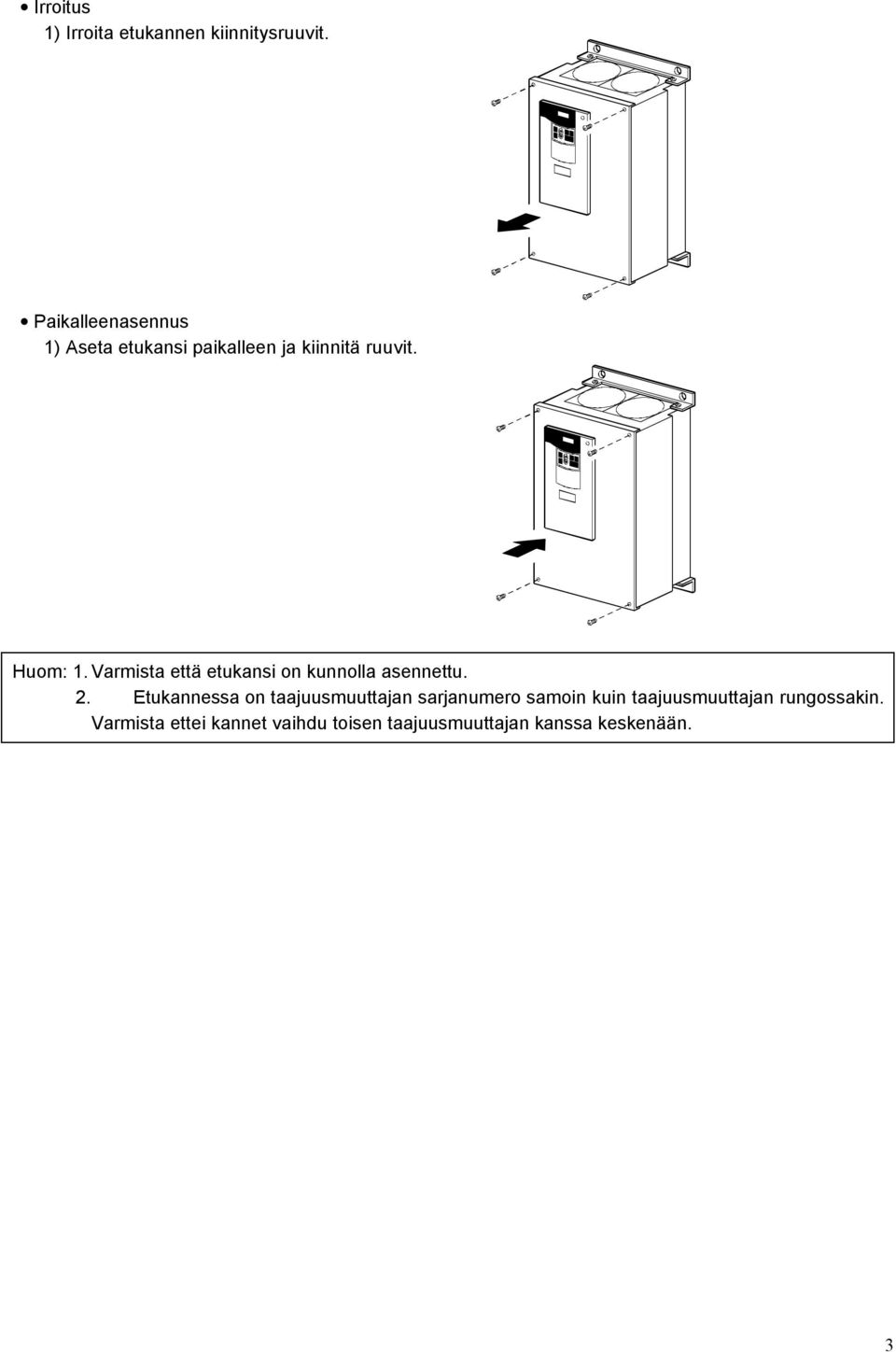

6 Irroitus 1) Irroita etukannen kiinnitysruuvit. Paikalleenasennus 1) Aseta etukansi paikalleen ja kiinnitä ruuvit. Huom: 1. Varmista että etukansi on kunnolla asennettu. 2. Etukannessa on taajuusmuuttajan sarjanumero samoin kuin taajuusmuuttajan rungossakin. Varmista ettei kannet vaihdu toisen taajuusmuuttajan kanssa keskenään. 3

7 Ohjelmointiyksikön irroitus ja paikalleenasennus Irroitus Paina ohjelmointiyksikön yläreunassa olevaa painiketta ja vedä paneeli irti. Irroitus Paikalleenasennus Paikalleenasennuksessa ohjelmointiyksikkö painetaan taajuusmuuttajaan kiinni suorassa. Ohjelmointiyksikön asennus välikaapelilla 1) Irroita ohjelmointiyksikkö. 2) Irroita adapterikappale. Voit laittaa adapterin sille suunniteltuun tilaan jotta se pysyisi tallessa. Adapteri Adapterin säilytyspaikka 3) Kiinnitä välikaapelin modulaariliittimet ohjelmointiyksikköön ja taajuusmuuttajaan. Huom: Älä asenna ohjelmointiyksikköä ilman etukantta. 4

8 Asennusohjeita 1) Käsittele taajuusmuuttajaa varovasti. Älä käytä väkivaltaa etukannen avaamiseen. 2) Älä asenna taajuusmuuttajaa paikkaan, jossa se on alttiina tärinälle. 3) Ympäristön lämpötila vaikuttaa oleellisesti taajuusmuuttajan ikään. Tarkista, ettei sallittu lämpötila ylity kuvan 3 mittauspisteissä. 4) Älä asenna taajuusmuuttajaa palavien materiaalien lähelle tai päälle. Taajuusmuuttajan lämpötila saattaa nousta jopa 150 C. 5) Vältä asennuspaikkoja, joissa taajuusmuuttaja joutuu alttiiksi suoralle auringonvalolle tai suurelle kosteudelle. 6) Asennuskaapin sisälämpötilaa voidaan merkittävästi pienentää sijoittamalla taajuusmuuttajan jäähdytyselementti kotelon ulkopuolelle. 7) Vältä asennuspaikkoja joissa taajuusmuuttaja joutuu tekemisiin öljyn, palavien kaasujen, pölyn, lian, jne. kanssa. Sijoita taajuusmuuttaja puhtaaseen paikkaan tai tiiviiseen koteloon. 8) Rakenna asennuskaapin jäähdytys huolella. Sijoita tuulettimet ja poistosuodattimet niin, että ilman kierto toteutuu oikein. 9) Asenna taajuusmuuttaja pystysuoraan ja varmista kiinnitys asennuslevyyn ruuveilla. 3) Ympäristölämpötilan mittaus 4) Vapaa tila taajuusmuuttajan ympärillä Mittauspiste A Jätä riittävästi tilaa ylä- ja alapuolelle riittävän ilmankierron varmistamiseksi Ilmavirta 5cm 5cm B B Sisäänrakennettu jäähdytyspuhallin 5cm Mittauspiste A A: FR-A540 -sarjassa min. 100 mm, FR-A540L sarjassa 200 mm. B: FR-A K 3.7K min. 10 mm, K 50 mm, FR-A540L 100 mm 8) Asennus koteloon 9) Asennus pystysuoraan Puhallin Taajuusmuuttaja Taajuusmuuttaja (Oikein asennettu) (Väärin asennettu) Jäähdytyspuhaltimen asennuspaikka 5

9 (1) Liitinsuoja (22K ja pienemmät mallit) 1) Mikäli erillisiä holkkitiivisteitä ei käytetä, leikataan reikä läpivientitiivisteeseen ja johdetaan kaapeli sen läpi. Liitinsuoja Läpivientitiiviste VAROITUS Älä poista läpivientitiivisteitä, sillä kaapelit voivat vaurioitua liitinsuojan teräviin reunoihin aiheuttaen oikosulun tai maasulun. 2) Kun käytetään erillisiä läpivientiholkkeja, omat läpivientitiivisteet poistetaan ja holkit asennetaan näiden tilalle. 6

10 Lohkokaavio 3-vaiheinen verkkosyöttö Katkaisija Jumpperi 24VDC jännitelähde kuormitettavuus 100 ma (Ohjaustulojen yhteinen liitin (PNP)) Käynnistys myötäpäivään Käynnistys vastapäivään Impulssikäynnistys Nopea Esiaseteltavat taajuudet Keski Hidas L1 L2 L3 L11 L21 PC STF STR STOP RH RM RL PU liitäntä (RS-485) U V W P1 + R (Huom) PX (Huom) PR - A B C Moottori M Maadoitus Jumpperi poistetaan käytettäessä erillistä välipiirin kuristinta HUOM! FR-A540L sarjassa välipiirin kuristin toimitetaan vakiona. Jumpperi poistetaan käytettäessä ulkoista FR-ABR jarruvastusta HUOM! FR-A540L sarjassa ei ole liittimiä PX ja PR. Jarruyksikkö kytketään liittimiin + ja -. Huom: Liittimet PR, PX ovat vain malleissa Hälytyskosketin FR-A K - 7.5K Ryömintäajo JOG Transistorilähdöt Rinnakkaisten parametrien valinta RT RUN Käyntitieto Lähtöjännitteen katkaisu MRS SU Taajuuden vastaavuus Hälytyskuittaus RES IPF Hetkellinen verkkokatkos ma-ohjauksen valinta AU OL Ylikuorma Automaattinen käynnistys Hetkellisen verkkokatkon jälkeen (Ohjaustulojen yhteinen liitin (NPN)) 24 VDC jännitelähteen - CS SD FU SE Taajuustarkkailu Transistorilähtöjen yhteinen liitin Ohjaustulot Taajuuden asettelu (analogiaviestit) Nopeusohjearvopotentiometri 1/2W1kΩ Yhteinen Jänniteohjaus 10E(+10V) 10(+5V) VDC 0-10VDC valittava (Analogialähtöjen yhteinen liitin 0 - ± 5VDC 0 - ±10VDC valittava FM SD AM 5 ulkoisen mittarin liitäntä + (+) ( ) Kiertokäämimittari 1mA täysi skaala Analogialähtö (0-10VDC) ma -ohjaus 4 (4-20mADC) Maadoitus Päävirtapiirin liittimet Ohjauspiirin tuloliittimet Ohjauspiirin lähtöliittimet 7

11 (1) Päävirtapiirin liittimet Tunnus Liittimen nimi Kuvaus L1, L2, L3 Syöttöliittimet Kytke 3-vaiheinen verkkosyöttö näihin liittimiin. U, V, W Lähtöliittimet Kytke 3-vaiheinen oikosulkumoottori näihin liittimiin. L11, L21 Ohjausjännitteen syöttö Kytke erillinen jännite liittimiin L11 ja L21 mikäli hälytysnäytön ja hälytyskoskettimen tulee pysyä päällä verkkosyötön katkettua. +, PR Erillisen jarruvastuksen liitäntä Poista jumpperi liittimistä PR-PX ja kytke erillinen jarruvastus (FR-ABR) liittimiin + - PR. FR-A540L sarjan taajuusmuuttajissa ei ole liitintä PR. Jarrutukseen käytetään aina tarvittaessa ulkoista jarruyksikköä. +, Jarruyksikön liitäntä Kytke erillinen jarruyksikkö (UF..)näihin liittimiin. +, P1 Välipiirikuristimen liitäntä Poista jumpperi liittimistä + - P1 ja kytke erillinen DC -kuristin näihin liittimiin. FR-A540L sarjan taajuusmuuttajissa välipiirin kuristin kuuluu toimitukseen. PR, PX Sisäänrakennetun jarrutransistorin kytkentä Mikäli jumpperi on kytkettynä näihin liittimiin, sisäänrakennettu jarruhakkuri ja jarruvastus ovat käytössä (tehdasasetus, nämä liittimet löytyvät ainoastaan 7.5K ja pienemmistä taajuusmuuttajista). Suojamaadoitus Taajuusmuuttajan rungon maadoitus. Ehdottomasti kytkettävä. (2) Ohjausvirtapiirin liittimet Tunnus Liittimen nimi Kuvaus STF Käynnistys myötäpäivään Kytkettäessä ohjaus liittimeen STF, moottori käynnistyy myötäpäivään. Kun ohjaus poistetaan, moottori pysähtyy. Tämä liitin toimii myös ohjelmoitavan toiminnan käynnistysliittimenä kun ohjelmoitava toiminta on valittuna. STR Käynnistys vastapäivään Kytkettäessä ohjaus liittimeen STR, moottori käynnistyy vastapäivään. Kun ohjaus poistetaan, moottori pysähtyy. STOP Impulssikäynnistys Kytkettäessä ohjaus liittimeen STOP, impulssikäynnistys aktivoituu. RH,RM,RL Esiaseteltavat taajuudet Käytä liittimiä RH, RM ja RL esiaseteltavien taajuuksien valintaan. JOG Ryömintäajo Kytkettäessä ohjaus liittimeen JOG, ryömintäajo on valittuna. Moottori käynnistyy liittimillä STF tai STR. RT Rinnakkaiset parametrit Kytkettäessä ohjaus liittimeen RT, rinnakkaiset parametrit ovat valittuna (2.kiihdytysaika, 2.jarrutusaika, 2. IR-kompensointi, 2.perustaajuus). MRS Lähtöjännitteen katkaisu Kytkettäessä ohjaus liittimeen MRS yli 20 millisekunnin ajaksi, taajuusmuuttajan vaihtosuuntaaja pysähtyy ja lähtöjännite katkeaa välittömästi. RES Hälytyskuittaus Kytkettäessä ohjaus liittimeen RES yli 0.1 sekunnin ajaksi, taajuusmuuttajan hälytys kuittautuu. AU ma-ohjauksen valinta Taajuusmuuttaja lukee 4-20mADC -viestiä ainoastaan silloin, kun ohjaus on kytkettynä liittimeen AU. CS SD PC Automaattinen käynnistys hetkellisen verkkokatkon jälkeen (NPN) ohjaustulojen yhteinen liitin/24vdc jännitelähteen - (PNP) ohjaustulojen yhteinen liitin/24vdc jännitelähde Kytkettäessä ohjaus liittimeen CS, automaattinen käynnistys hetkellisen verkkokatkon jälkeen on valittuna. Huomaa, että kyseinen toiminta vaatii parametriasetteluita. Ohjaustulojen ja FM lähdön yhteinen liitin. Toimii 24 VDC jännitelähteen miinuksena. Ohjaustulojen yhteinen liitin. Liittimestä saadaan ulos 24 VDC myös ulkoisten laitteiden ohjaukseen. Kuormitettavuus on 100 ma. Mikäli liittimet STF ja STR ovat samanaikaisesti päällä, moottori pysähtyy. Ohjaustulojen ohjelmointi (Pr ) muuttavat näiden liittimien toiminnan. Ohjaustulojen ohjelmointi (Pr ) muuttaa tämän liittimen toiminnan. 8

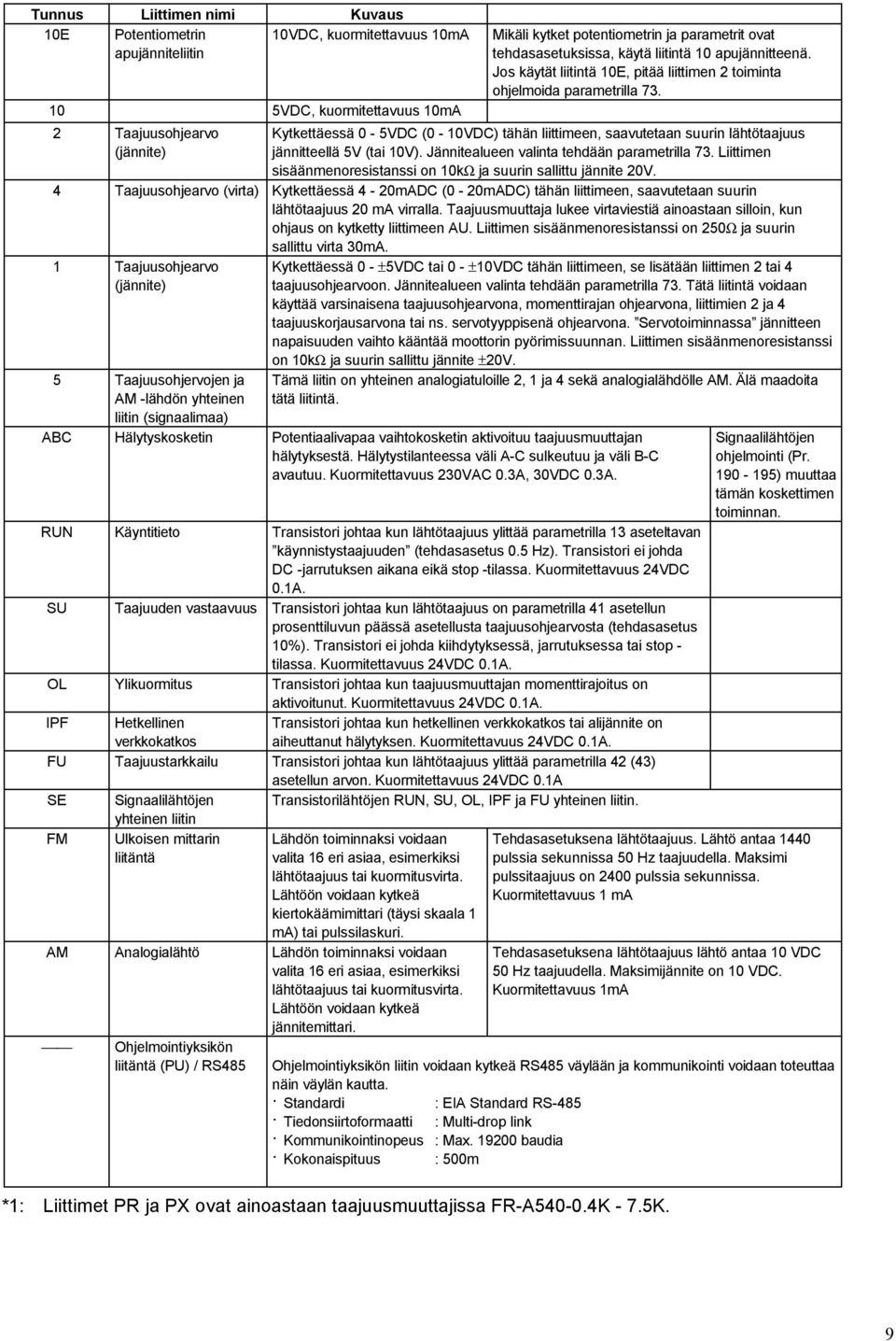

12 Tunnus Liittimen nimi Kuvaus 10E Potentiometrin 10VDC, kuormitettavuus 10mA apujänniteliitin 10 5VDC, kuormitettavuus 10mA 2 Taajuusohjearvo (jännite) Mikäli kytket potentiometrin ja parametrit ovat tehdasasetuksissa, käytä liitintä 10 apujännitteenä. Jos käytät liitintä 10E, pitää liittimen 2 toiminta ohjelmoida parametrilla 73. Kytkettäessä 0-5VDC (0-10VDC) tähän liittimeen, saavutetaan suurin lähtötaajuus jännitteellä 5V (tai 10V). Jännitealueen valinta tehdään parametrilla 73. Liittimen sisäänmenoresistanssi on 10kΩ ja suurin sallittu jännite 20V. 4 Taajuusohjearvo (virta) Kytkettäessä 4-20mADC (0-20mADC) tähän liittimeen, saavutetaan suurin lähtötaajuus 20 ma virralla. Taajuusmuuttaja lukee virtaviestiä ainoastaan silloin, kun ohjaus on kytketty liittimeen AU. Liittimen sisäänmenoresistanssi on 250Ω ja suurin sallittu virta 30mA. 1 Taajuusohjearvo (jännite) 5 Taajuusohjervojen ja AM -lähdön yhteinen liitin (signaalimaa) Kytkettäessä 0 - ±5VDC tai 0 - ±10VDC tähän liittimeen, se lisätään liittimen 2 tai 4 taajuusohjearvoon. Jännitealueen valinta tehdään parametrilla 73. Tätä liitintä voidaan käyttää varsinaisena taajuusohjearvona, momenttirajan ohjearvona, liittimien 2 ja 4 taajuuskorjausarvona tai ns. servotyyppisenä ohjearvona. Servotoiminnassa jännitteen napaisuuden vaihto kääntää moottorin pyörimissuunnan. Liittimen sisäänmenoresistanssi on 10kΩ ja suurin sallittu jännite ±20V. Tämä liitin on yhteinen analogiatuloille 2, 1 ja 4 sekä analogialähdölle AM. Älä maadoita tätä liitintä. ABC Hälytyskosketin Potentiaalivapaa vaihtokosketin aktivoituu taajuusmuuttajan hälytyksestä. Hälytystilanteessa väli A-C sulkeutuu ja väli B-C avautuu. Kuormitettavuus 230VAC 0.3A, 30VDC 0.3A. RUN Käyntitieto Transistori johtaa kun lähtötaajuus ylittää parametrilla 13 aseteltavan käynnistystaajuuden (tehdasasetus 0.5 Hz). Transistori ei johda DC -jarrutuksen aikana eikä stop -tilassa. Kuormitettavuus 24VDC 0.1A. SU Taajuuden vastaavuus Transistori johtaa kun lähtötaajuus on parametrilla 41 asetellun prosenttiluvun päässä asetellusta taajuusohjearvosta (tehdasasetus 10%). Transistori ei johda kiihdytyksessä, jarrutuksessa tai stop - tilassa. Kuormitettavuus 24VDC 0.1A. OL Ylikuormitus Transistori johtaa kun taajuusmuuttajan momenttirajoitus on aktivoitunut. Kuormitettavuus 24VDC 0.1A. IPF Hetkellinen verkkokatkos Transistori johtaa kun hetkellinen verkkokatkos tai alijännite on aiheuttanut hälytyksen. Kuormitettavuus 24VDC 0.1A. FU Taajuustarkkailu Transistori johtaa kun lähtötaajuus ylittää parametrilla 42 (43) asetellun arvon. Kuormitettavuus 24VDC 0.1A SE Signaalilähtöjen yhteinen liitin Transistorilähtöjen RUN, SU, OL, IPF ja FU yhteinen liitin. FM Ulkoisen mittarin liitäntä Lähdön toiminnaksi voidaan valita 16 eri asiaa, esimerkiksi lähtötaajuus tai kuormitusvirta. Lähtöön voidaan kytkeä kiertokäämimittari (täysi skaala 1 ma) tai pulssilaskuri. AM Analogialähtö Lähdön toiminnaksi voidaan valita 16 eri asiaa, esimerkiksi lähtötaajuus tai kuormitusvirta. Lähtöön voidaan kytkeä jännitemittari. Ohjelmointiyksikön liitäntä (PU) / RS485 Signaalilähtöjen ohjelmointi (Pr ) muuttaa tämän koskettimen toiminnan. Tehdasasetuksena lähtötaajuus. Lähtö antaa 1440 pulssia sekunnissa 50 Hz taajuudella. Maksimi pulssitaajuus on 2400 pulssia sekunnissa. Kuormitettavuus 1 ma Tehdasasetuksena lähtötaajuus lähtö antaa 10 VDC 50 Hz taajuudella. Maksimijännite on 10 VDC. Kuormitettavuus 1mA Ohjelmointiyksikön liitin voidaan kytkeä RS485 väylään ja kommunikointi voidaan toteuttaa näin väylän kautta. Standardi : EIA Standard RS-485 Tiedonsiirtoformaatti : Multi-drop link Kommunikointinopeus : Max baudia Kokonaispituus : 500m *1: Liittimet PR ja PX ovat ainoastaan taajuusmuuttajissa FR-A K - 7.5K. 9

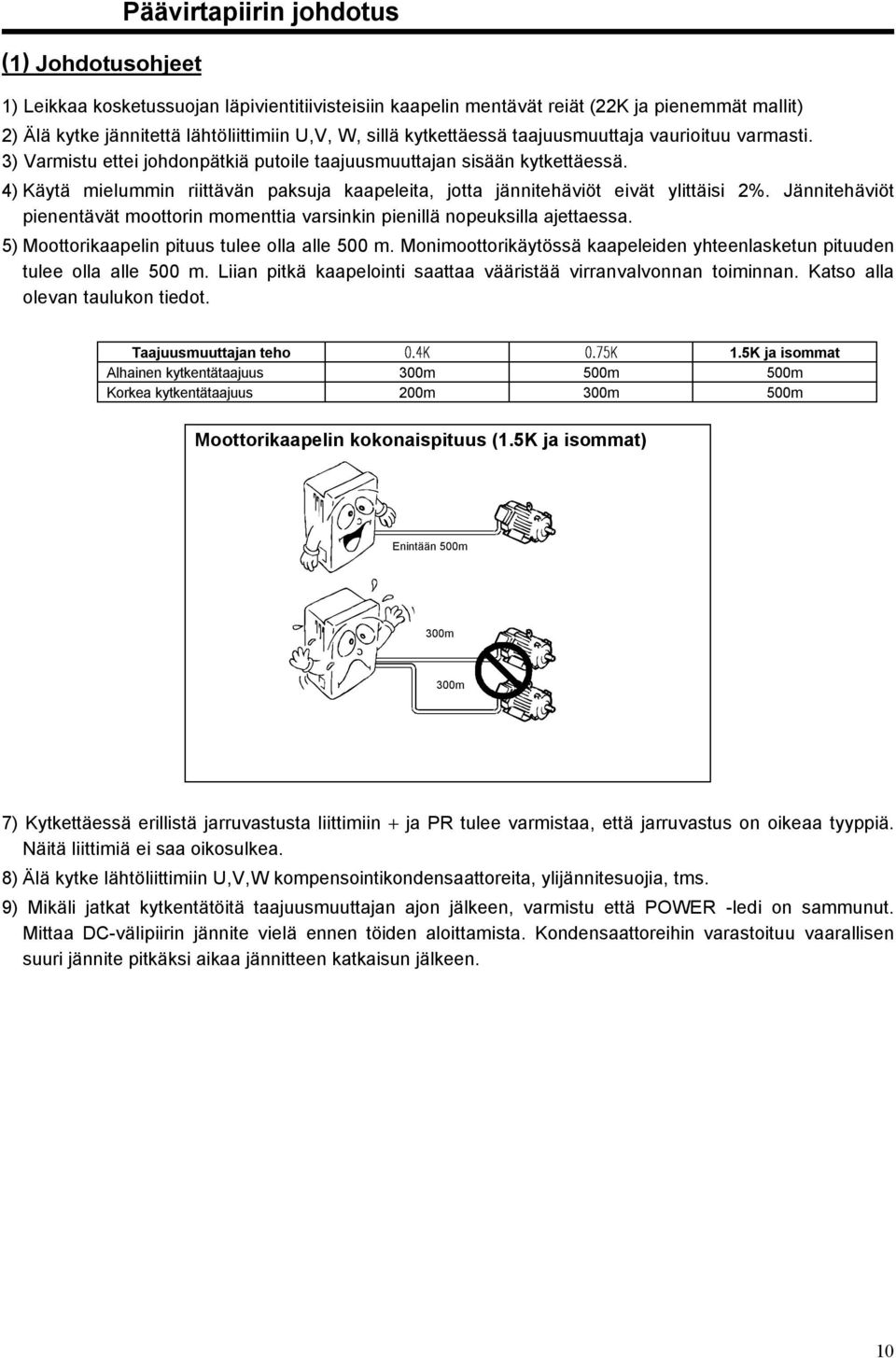

13 (1) Johdotusohjeet Päävirtapiirin johdotus 1) Leikkaa kosketussuojan läpivientitiivisteisiin kaapelin mentävät reiät (22K ja pienemmät mallit) 2) Älä kytke jännitettä lähtöliittimiin U,V, W, sillä kytkettäessä taajuusmuuttaja vaurioituu varmasti. 3) Varmistu ettei johdonpätkiä putoile taajuusmuuttajan sisään kytkettäessä. 4) Käytä mielummin riittävän paksuja kaapeleita, jotta jännitehäviöt eivät ylittäisi 2%. Jännitehäviöt pienentävät moottorin momenttia varsinkin pienillä nopeuksilla ajettaessa. 5) Moottorikaapelin pituus tulee olla alle 500 m. Monimoottorikäytössä kaapeleiden yhteenlasketun pituuden tulee olla alle 500 m. Liian pitkä kaapelointi saattaa vääristää virranvalvonnan toiminnan. Katso alla olevan taulukon tiedot. Taajuusmuuttajan teho 1.5K ja isommat Alhainen kytkentätaajuus 300m 500m 500m Korkea kytkentätaajuus 200m 300m 500m Moottorikaapelin kokonaispituus (1.5K ja isommat) Enintään 500m 300m 300m 7) Kytkettäessä erillistä jarruvastusta liittimiin + ja PR tulee varmistaa, että jarruvastus on oikeaa tyyppiä. Näitä liittimiä ei saa oikosulkea. 8) Älä kytke lähtöliittimiin U,V,W kompensointikondensaattoreita, ylijännitesuojia, tms. 9) Mikäli jatkat kytkentätöitä taajuusmuuttajan ajon jälkeen, varmistu että POWER -ledi on sammunut. Mittaa DC-välipiirin jännite vielä ennen töiden aloittamista. Kondensaattoreihin varastoituu vaarallisen suuri jännite pitkäksi aikaa jännitteen katkaisun jälkeen. 10

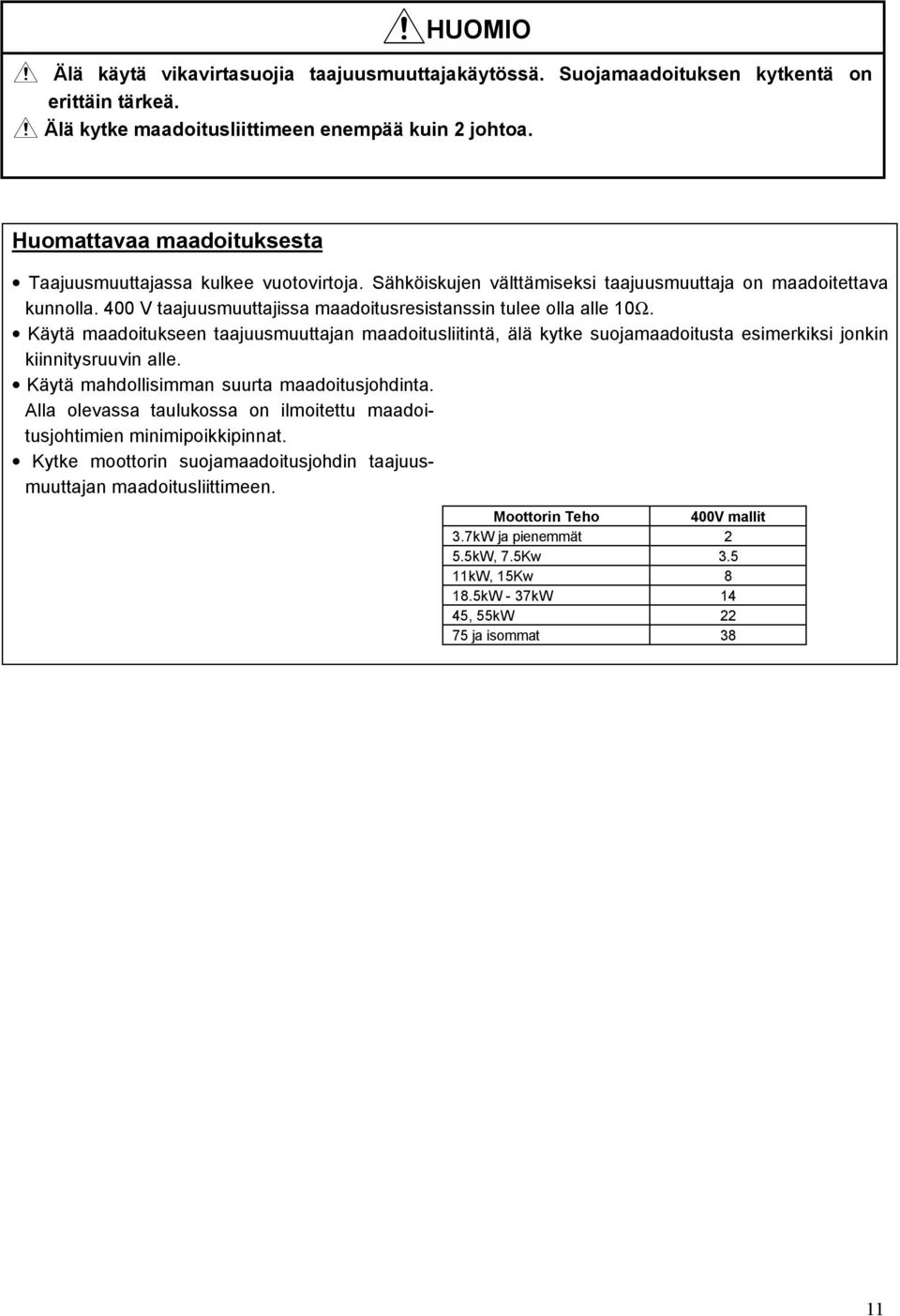

14 HUOMIO Älä käytä vikavirtasuojia taajuusmuuttajakäytössä. Suojamaadoituksen kytkentä on erittäin tärkeä. Älä kytke maadoitusliittimeen enempää kuin 2 johtoa. Huomattavaa maadoituksesta Taajuusmuuttajassa kulkee vuotovirtoja. Sähköiskujen välttämiseksi taajuusmuuttaja on maadoitettava kunnolla. 400 V taajuusmuuttajissa maadoitusresistanssin tulee olla alle 10Ω. Käytä maadoitukseen taajuusmuuttajan maadoitusliitintä, älä kytke suojamaadoitusta esimerkiksi jonkin kiinnitysruuvin alle. Käytä mahdollisimman suurta maadoitusjohdinta. Alla olevassa taulukossa on ilmoitettu maadoitusjohtimien minimipoikkipinnat. Kytke moottorin suojamaadoitusjohdin taajuusmuuttajan maadoitusliittimeen. Moottorin Teho 400V mallit 3.7kW ja pienemmät 2 5.5kW, 7.5Kw kW, 15Kw kW - 37kW 14 45, 55kW ja isommat 38 11

15 (2) Päävirtapiirin liittimet Taajuusmuuttajan päävirtapiirin liittimet ovat eri tehoisissa laitteissa alla olevien kuvien mukaiset. FR-A K, 0.75K, 2.2K, 3.7K FR-A540-30K L1 L2 L3 U V W P1 + PR L11 L12 Ruuvikoko (M4) L11 L21 PX Varausvalo L1 L2 Ruuvikoko (M4) Varausvalo L1 L2 L3 U V W P1 + Ruuvikoko (M6) (M4) Jumpperi Ruuvikoko (M6) Jumpperi FR-A K, 7.5K FR-A540-37K, 45K, 55K L11 L12 Ruuvikoko (M4) L11 L12 Ruuvikoko (M4) L1 L2 Varausvalo L1 L2 Varausvalo L1 L2 L3 U V W P1 + Ruuvikoko (M8) L1 L2 L3 U V W P1 + PR PX Ruuvikoko (M4) Ruuvikoko (M8) Jumpperi (M5) Jumpperit FR-A540-11K, 15K, 18.5K, 22K FR-A540L mallit, ota yhteys maahantuojaan. L11 L12 Ruuvikoko (M4) Varausvalo L1 L2 L1 L2 L3 U V W P1 + Ruuvikoko (M6) Ruuvikoko (M6) 12

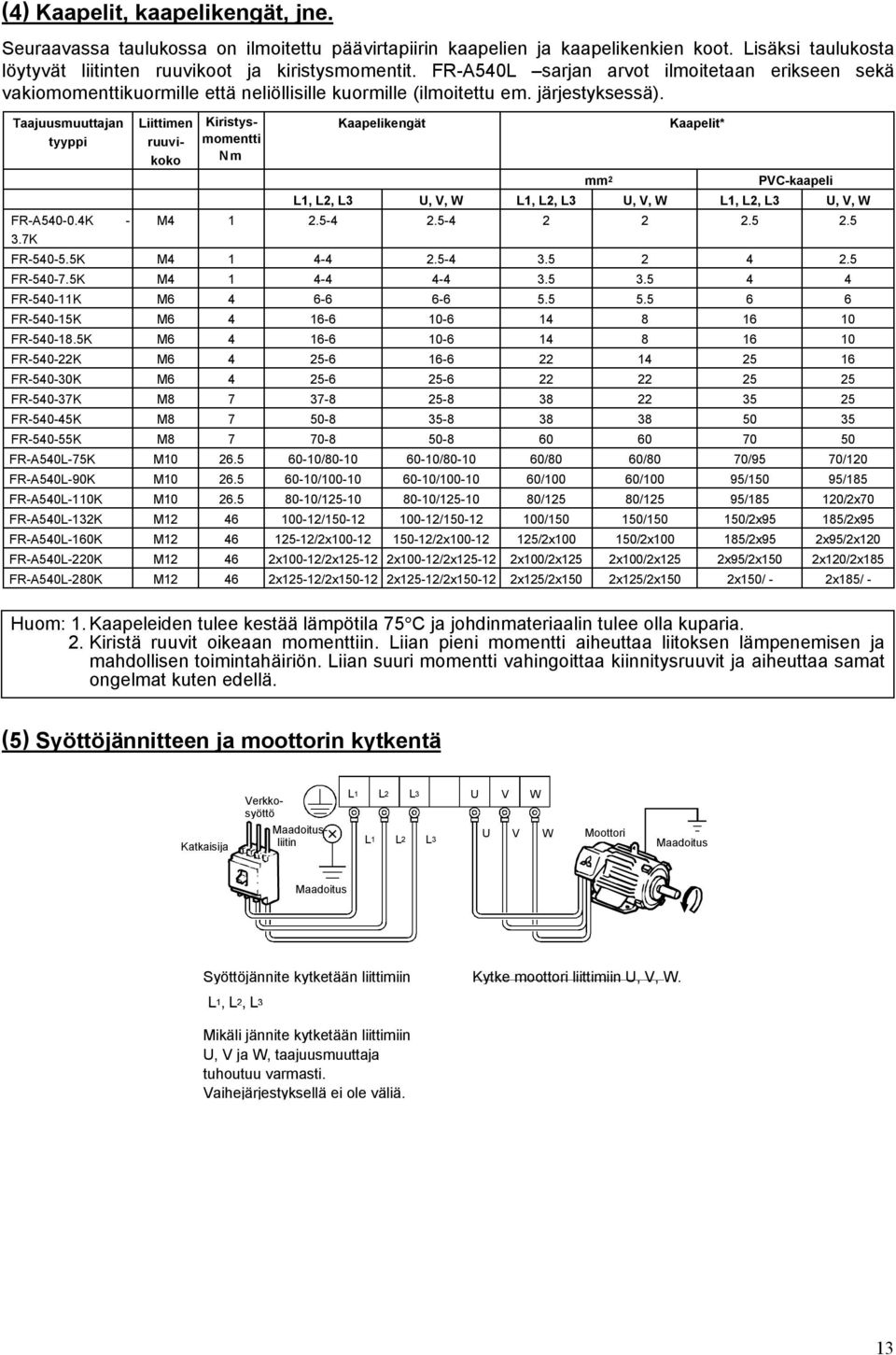

16 (4) Kaapelit, kaapelikengät, jne. Seuraavassa taulukossa on ilmoitettu päävirtapiirin kaapelien ja kaapelikenkien koot. Lisäksi taulukosta löytyvät liitinten ruuvikoot ja kiristysmomentit. FR-A540L sarjan arvot ilmoitetaan erikseen sekä vakiomomenttikuormille että neliöllisille kuormille (ilmoitettu em. järjestyksessä). Taajuusmuuttajan tyyppi FR-A K - 3.7K Liittimen ruuvikoko Kiristysmomentti Nm Kaapelikengät mm 2 Kaapelit* PVC-kaapeli L1, L2, L3 U, V, W L1, L2, L3 U, V, W L1, L2, L3 U, V, W M FR K M FR K M FR K M FR K M FR K M FR K M FR K M FR K M FR K M FR K M FR-A540L-75K M / / /80 60/80 70/95 70/120 FR-A540L-90K M / / /100 60/100 95/150 95/185 FR-A540L-110K M / / /125 80/125 95/ /2x70 FR-A540L-132K M / / / / /2x95 185/2x95 FR-A540L-160K M /2x /2x /2x /2x /2x95 2x95/2x120 FR-A540L-220K M x100-12/2x x100-12/2x x100/2x125 2x100/2x125 2x95/2x150 2x120/2x185 FR-A540L-280K M x125-12/2x x125-12/2x x125/2x150 2x125/2x150 2x150/ - 2x185/ - Huom: 1. Kaapeleiden tulee kestää lämpötila 75 C ja johdinmateriaalin tulee olla kuparia. 2. Kiristä ruuvit oikeaan momenttiin. Liian pieni momentti aiheuttaa liitoksen lämpenemisen ja mahdollisen toimintahäiriön. Liian suuri momentti vahingoittaa kiinnitysruuvit ja aiheuttaa samat ongelmat kuten edellä. (5) Syöttöjännitteen ja moottorin kytkentä Verkkosyöttö L1 L2 L3 U V W Katkaisija Maadoitusliitin L1 L2 L3 U V W Moottori Maadoitus Maadoitus Syöttöjännite kytketään liittimiin Kytke moottori liittimiin U, V, W. L1, L2, L3 Mikäli jännite kytketään liittimiin U, V ja W, taajuusmuuttaja tuhoutuu varmasti. Vaihejärjestyksellä ei ole väliä. 13

17 (6) Erillisen ohjausjännitteen kytkentä Mikäli taajuusmuuttajan edessä on kontaktori joka avataan häiriötilanteessa, ei taajuusmuuttajan hälytyskosketin pysy päällä. Mikäli hälytyspiirin tulee pysyä aktiivisena, käytä liittimiä L11 ja L21. Kytke erillinen ohjausjännite näihin liittimiin. Mallit FR-A K - 3.7K <Kytkentä> L1 L2 L3 Päävirtapiirin liittimet L11 L21 1) Löysennä ylempiä ruuveja 2) Irroita alemmat ruuvit 3) Poista jumpperit 4) Kytke erillinen ohjausjännite alempiin liittimiin L11 L21 (Huom, 4) Mallit FR-A K - 55K ja FR-A540L-75K 280K <Kytkentä> L11 L21 Ohjausjänniteliittimet Ohjausjänniteliittimet L1 L2 L3 Etukontaktori Syöttöverkko 1) Löysennä ylempiä ruuveja 2) Irroita alemmat ruuvit 3) Poista jumpperit 4) Kytke erillinen ohjausjännite ylempiin liittimiin L11 L21 (Huom, 4) Huom:1. Kun syöttöjännite on kytkettynä liittimiin L1 L2, L3, älä katkaise jännitettä liittimistä L11, L21 sillä taajuusmuuttaja saattaa vahingoittua. 2. Kun käytetään erillistä ohjausjännitettä, tulee jumpperit poistaa liittimistä L1-L11 ja L2-L21. Jos näin ei tehdä, taajuusmuuttaja saattaa vahingoittua. 3. Kun käytetään erillistä ohjausjännitettä, tulee varmistua siitä että jännite on oikea. 4. Taajuusmuuttajamalleissa FR-A K - 55K, sekä FR-A540L-75K 280K syöttöjännitettä ei saa kytkeä alempiin liittimiin, sillä taajuusmuuttaja saattaa vahingoittua. 14

18 (1) Johdotusohjeita Ohjauspiirin johdotus 1) Liittimet SD, SE ja 5 ovat ohjaustulojen ja signaalilähtöjen yhteisiä liittimiä ja ne ovat erotettuja toisistaan. Älä maadoita näitä liittimiä äläkä yhdistä niitä keskenään (muuten kuin järjestelmän kautta). 2) Käytä suojavaipallisia tai parikierrettyjä kaapeleita ja pidä ne erillään voimakaapeleista. 3) Ohjauspiirissä kulkevat virrat ovat hyvin pieniä. Käytä tästä johtuen esimerkiksi releitä joissa on kaksoiskärjet kontaktin varmistamiseksi. 4) Käytä mieluiten kaapeleita joiden poikkipinta on 0.75mm 2. Mikäli kaapelit ovat liian suuria, ei taajuusmuuttajan kansi mahdu kunnolla kiinni ja ohjelmointiyksikön kontaktihäiriö saattaa ilmetä. (2) Ohjausliittimet EC versio Ruuvien koko: M3 A B C SD AM 10E RL RM RH RT AU SE RUN SU LPF OL FU STOP MRS RES PC STF STR JOG CS FM SD <Johdotus> 1)Kuori johdineriste kuvan mukaisesti. Liian pitkä kuorinta voi aiheuttaa oikosulun viereisten johtimien kanssa ja liian lyhyt kuorinta kosketushäiriön. Kytkentäholkkeja ei tarvitse käyttää. 6mm ± 1mm 2)Käytä oikeansuuruista kiristysmomenttia. Momentin suuruus on noin 0,5 Nm. Huom: Kierrä johtimen säikeet ennen kiinnitystä taajuusmuuttajaan. Näin johtimen kiinnitys ei löysty. Älä tinaa johtimien päitä. Huom: 1. Käytä kompaktikatkaisijaa tai sulakkeita taajuusmuuttajan etupuolella. 2. Varmista että ohjauskaapelit eivät kosketa päävirtapiirin liittimiä tai muita jännitteisiä osia. 15

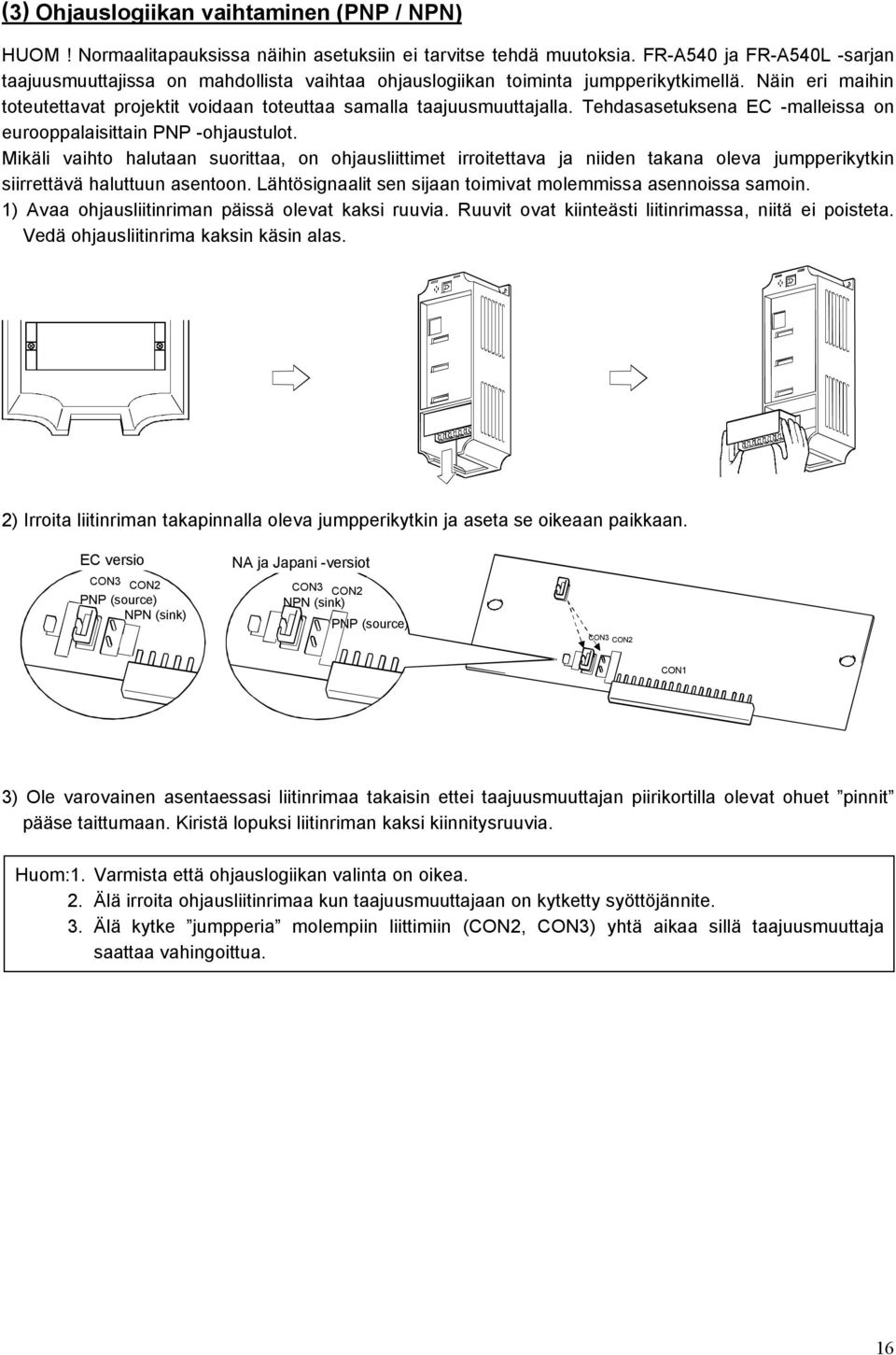

19 (3) Ohjauslogiikan vaihtaminen (PNP / NPN) HUOM! Normaalitapauksissa näihin asetuksiin ei tarvitse tehdä muutoksia. FR-A540 ja FR-A540L -sarjan taajuusmuuttajissa on mahdollista vaihtaa ohjauslogiikan toiminta jumpperikytkimellä. Näin eri maihin toteutettavat projektit voidaan toteuttaa samalla taajuusmuuttajalla. Tehdasasetuksena EC -malleissa on eurooppalaisittain PNP -ohjaustulot. Mikäli vaihto halutaan suorittaa, on ohjausliittimet irroitettava ja niiden takana oleva jumpperikytkin siirrettävä haluttuun asentoon. Lähtösignaalit sen sijaan toimivat molemmissa asennoissa samoin. 1) Avaa ohjausliitinriman päissä olevat kaksi ruuvia. Ruuvit ovat kiinteästi liitinrimassa, niitä ei poisteta. Vedä ohjausliitinrima kaksin käsin alas. 2) Irroita liitinriman takapinnalla oleva jumpperikytkin ja aseta se oikeaan paikkaan. EC versio NA ja Japani -versiot CON3 CON2 PNP (source) NPN (sink) CON3 CON2 NPN (sink) PNP (source) CON3 CON2 CON1 3) Ole varovainen asentaessasi liitinrimaa takaisin ettei taajuusmuuttajan piirikortilla olevat ohuet pinnit pääse taittumaan. Kiristä lopuksi liitinriman kaksi kiinnitysruuvia. Huom:1. Varmista että ohjauslogiikan valinta on oikea. 2. Älä irroita ohjausliitinrimaa kun taajuusmuuttajaan on kytketty syöttöjännite. 3. Älä kytke jumpperia molempiin liittimiin (CON2, CON3) yhtä aikaa sillä taajuusmuuttaja saattaa vahingoittua. 16

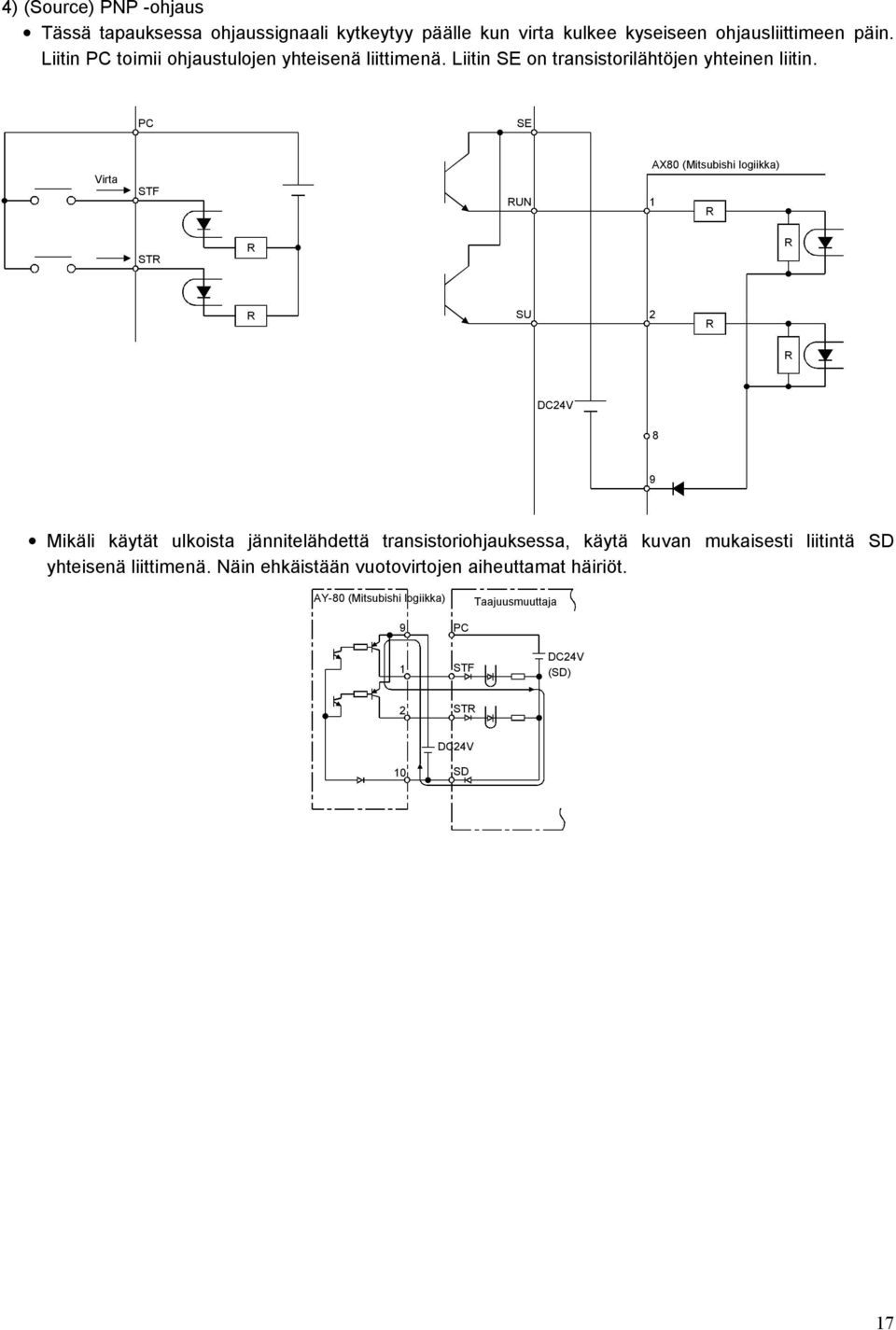

20 4) (Source) PNP -ohjaus Tässä tapauksessa ohjaussignaali kytkeytyy päälle kun virta kulkee kyseiseen ohjausliittimeen päin. Liitin PC toimii ohjaustulojen yhteisenä liittimenä. Liitin SE on transistorilähtöjen yhteinen liitin. PC SE Virta STF RUN AX80 (Mitsubishi logiikka) 1 R STR R R R SU 2 R R DC24V 8 9 Mikäli käytät ulkoista jännitelähdettä transistoriohjauksessa, käytä kuvan mukaisesti liitintä SD yhteisenä liittimenä. Näin ehkäistään vuotovirtojen aiheuttamat häiriöt. AY-80 (Mitsubishi logiikka) Taajuusmuuttaja 9 1 PC STF DC24V (SD) 2 STR 10 DC24V SD 17

21 5) (Sink) NPN -ohjaus Tässä tapauksessa ohjaussignaali kytkeytyy päälle kun virta kulkee kyseisestä ohjausliittimestä ulospäin. Liitin SD toimii ohjaustulojen yhteisenä liittimenä. Liitin SE on transistorilähtöjen yhteinen liitin. AX40 (Mitsubishi logiikka) R RUN 1 R Virta STF R R STR SU 2 R R SD 8 SE 9 Mikäli käytät ulkoista jännitelähdettä transistoriohjauksessa, käytä kuvan mukaisesti liitintä PC yhteisenä liittimenä. Näin ehkäistään vuotovirtojen aiheuttamat häiriöt. Älä kytke ulkoisen jännitelähteen nollaa SD liittimeen. DC24V AY40 tyypin lähtömoduli Mitsubishi logiikka 1 2 STF STR Taajuusmuuttaja DC24V (SD) RH RM RL RES PC (4) Liittimien "STOP", "CS" ja "PC" käyttö 10 DC24VSD 1) Oikealla olevassa kuvassa on esimerkkikytkentä "STOP" -liittimen käytöstä impulssiohjaukseen. 2) Liittimellä CS" voidaan toteuttaa automaattinen käynnistys hetkellisen verkkokatkon jälkeen ja käynnistys pyörivään moottoriin ohituskäytössä. Yhdistä liittimet CS-PC ja ohjelmoi parametrin 57 arvoksi jokin muu kuin "9999" niin toiminta aktivoituu. HUOM! Mikäli liittimet PC ja CS on yhdistetty pysyvästi, on ainoastaan käynnistys hetkellisen verkkokatkon jälkeen toiminnassa. Mikäli halutaan käyttää vauhtikäynnistystä ohituskäytössä, on ohjaus saatava poikki liittimestä CS. Käynnistys myötäp. Käynnistys vastap. Pysäytys CS PC (Yhdistä) STOP MRS RES PC STF STR 3) Liitintä "PC" voidaan käyttää 24VDC jännitelähteenä myös ulkoisille laitteille, kuten releet, painelähettimet jne. Jännitelähteen nollana toimii liitin SD. Jännitelähteen kuormitettavuus on 100 ma. Älä oikosulje liittimiä PC ja SD. Johdotuksen maksimipituudeksi suositellaan 30 m. Käytettäessä liitintä PC 24V jännitelähteenä transistoriohjauksessa, vuotovirrat voivat tuottaa ongelmia 18

22 Ohjelmointiyksikön liitin (1) Ohjelmointiyksikön liitäntä välikaapelilla Normaalisti ohjelmointiyksikkö on kiinni taajuusmuuttajassa, mutta se voidaan liittää myös välikaapelilla esimerkiksi keskuksen kanteen. Oikean mittaisen välikaapelin saat ottamalla yhteyden maahantuojaan (Urho Tuominen Oy 02/550800). Kaapeli tehdään tilauksen mukaisesti määrämittaisena. Huom: Kaapelin maksimipituus on 20 metriä. (2) RS-485 väyläliitäntä Kun ohjelmointiyksikkö irroitetaan, voidaan samaa liitintä käyttää taajuusmuuttajan ohjaukseen tietokoneella tms. Liittimen pinnit Kuvattuna taajuusmuuttajan edestä SG 2 P5S 3 RDA 4 SDB 5 SDA 6 RDB 7 SG 8 P5S Huom:1. Älä kytke ohjelmointiyksikön liittimeen FAX modeemia, tietokoneen LAN korttia tms. Jokin laitteista luultavasti vikaantuu. 2. Pinnit 2 ja 8 toimivat ohjelmointiyksikön jännitelähteenä. Älä kytke näitä liitimiä käytettäessä RS-485 väyläohjausta. Oikeanlaisen kaapelin saat maahantuojalta. Yleensä tietokoneen väylä on RS-232C. Tässä tapauksessa tarvitaan väylämuunnin RS-485 / RS- 232C. 19

23 Ulkoisten optioiden liitäntä Taajuusmuuttajaan voidaan liittää ulkoisia optiota. Optioden tulee olla oikeanlaisia ja kytkennät on tehtävä ohjeiden mukaisesti. Vääränlaisien optioiden kytkeminen taajuusmuuttajaan aiheuttaa vikaantumisen. (1) Ulkoisen jarruvastuksen liitäntä (optio) Taajuusmuuttajamalleissa FR-A K 7.5K on sisäänrakennettu jarruvastus. Se on kytkettynä liittimien + ja PR väliin. Mikäli taajuusmuuttajan omassa vastuksessa ei ole tarpeeksi kapasiteettia, kytke tilalle ulkoinen jarruvastus. Kytke ulkoinen vastus liittimiin + ja PR, mutta poista ennen tätä jumpperi liittimistä PR - PX. Huom:1. Jarruvastuksen on oltava oikeanlainen vastusarvoltaan ja teholtaan. Käytä mieluiten Mitsubishin omia FR-ABR- jarruvastuksia. 2. Mikäli jumpperia ei poisteta liittimistä PR - PX ulkoista vastusta käytettäessä, taajuusmuuttaja vahingoittuu. Mallit FR-A K - 3.7K 1) Avaa ruuvit liittimistä PR ja PX. Poista jump-peri näiden liittimien välistä. 2) Kytke jarruvastus liittimiin + ja PR. Liitin PR L1 L2 L3 U V W PR L11 L21 P1 + PX Jumpperi Liitin PX Mallit FR-A K ja 7.5K 1) Avaa ruuvit liittimistä PR ja PX. Poista jump-peri näiden liittimien välistä. 2) Kytke jarruvastus liittimiin + ja PR. Liitin PR Jumpperi Liitin PX 20

24 (2) Ulkoisen jarrukatkojan kytkentä (optio) Taajuusmuuttajamalleissa FR-A540-11K ja siitä ylöspäin ei ole sisäistä jarrutransistoria. Tästä syystä suurta jarrutuskapasiteettia tarvittaessa on käytettävä ulkoista jarruhakkuria ja vastuksia. Huom:1. Kytke jarruhakkuri taajuusmuuttajan liittimiin + ja -. Väärä kytkentä rikkoo taajuusmuuttajan. Mikäli käytät erillistä jarruhakkuria taajuusmuuttajamalleissa 0.4K - 7.5K tulee jumpperi poistaa liittimistä PR - PX. 2. Taajuusmuuttajan ja jarruhakkurin/vastusten välisen kaapeloinnin tulee olla tavallisilla kaapeleilla alle 5 metriä ja kierretyillä kaapeleilla alle 10 metriä. 3. Mikäli jarruhakkuri vikaantuu, voi vastusten lämpötila nousta äärimmäisen korkeaksi. Tästä syystä on suositeltavaa käyttää taajuusmuuttajalle etukontaktoria joka kytkee syöttöjännitteen pois jarruyksikön vikaantuessa. (3) Välipiirin DC-kuristimen kytkentä (optio) Tarvittaessa välipiirin kuristimia ota yhteys maahantuojaan (Urho Tuominen Oy ). Kuristimen induktanssiarvon tulee olla oikea. Välipiirin kuristin parantaa taajuusmuuttajan tehokerrointa ja pienentää yliaaltoja syöttöverkkoon päin. Poista jumpperi taajuusmuuttajan liittimistä P1 ja +. Kytke kuristin näihin liittimiin. Mikäli jumpperia ei poisteta, ei kuristimella ole vaikutusta. Poista jumpperi P1 + Kuristin Huom:1. Johdotuksen tulee olla alle 5 metriä. 2. Johtimien poikkipinnan tulee olla vähintään yhtä suuri kuin syöttökaapelissa. 21

25 Ohjeita suunnittelijalle 1) Mikäli suunnittelet taajuusmuuttajakäyttöä ohituskontaktoriliitännällä, lisää kontaktorien K1 ja K2 (kts. kuva) väliin mekaaninen lukitus joka estää kontaktorien yhtäaikaisen kytkeytymisen. Mikäli takajännite kytkeytyy taajuusmuuttajan lähtöliittimiin, se vahingoittuu varmasti. 2) Mikäli taajuusmuuttaja ei saa käynnistyä verkkokatkon jälkeen sähköjen palautuessa, on ohjauspiiri suunniteltava niin ettei käynnistyskäsky jää päälle. Mikäli käynnistyskäsky on päällä, taajuusmuuttaja käynnistää moottorin heti syöttöjännitteen kytkeytyessä. Käytä tarvittaessa etukontaktoria taajuusmuuttajalle. 3) Mikäli käytetään erillistä syöttöjännitettä taajuusmuuttajan ohjauspiirille, rakenna kytkentä niin että ohjaus-jännitteen katketessa liittimistä L11, L21, katkeaa jännite myös päävirtapiirin syöttöliittimistä L1, L2, L3. 4) Ohjauspiirin liittimissä kulkee hyvin pieniä virtoja. Varmista hyvät kontaktit esimerkiksi kaksoiskärkikosket-timilla tai käyttämällä kahta normaalikosketinta rinnakkain. 5) Varmista ettei ohjausliittimiin (esim. STF) pääse korkeita jännitteitä. 6) Älä kytke jännitettä suoraan relelähtöön A, B, C, vaan tuo jännite esimerkiksi releen kelan tai lampun läpi. 1) Ohituskontaktorikäyttö 4) Ohjauspiirin koskettimet K1 Lukitus Verkkosyöttö L1 L2 U V K2 IM L3 W Takajännite Taajuusmuuttaja Ohjauspiirin koskettimet Kaksoiskontakti 22

26 Oheislaitteet (1) Oheislaitteiden valinta Tarkista käytettävän moottorin teho, koska se on määräävä tekijä oheislaitteita mitoitettaessa. Alla olevan taulukon komponentit ovat Mitsubishin valmistamia. Mikäli käytät muun merkkisiä laitteita, varmistu niiden mitoituksista. 1) 400V mallit Varmista kontaktorien ja katkaisijoiden mitoitus käytettävän moottorikuorman mukaan. A540L sarjan taajuusmuuttajissa puhallin- ja pumppukäyttöön voidaan valita kahta porrasta suurempi moottori. Taulukon moottoritehot on ilmoitettu vakiomomenttikuormille. Taajuusmuuttajan tyyppi Moottorin teho (kw) Syöttöverkon kapasiteetti (kva) Kompaktikatkaisija Kontaktori Vakio Varustettu kuristimella FR-A K NF30 NF30 S-N10 (AC3 9A) FR-A K NF30 NF30 S-N10 (AC3 9A) FR-A K NF30 NF30 S-N10 (AC3 9A) FR-A K NF30 NF30 S-N20 (AC3 22A) FR-A K NF30 NF30 S-N20 (AC3 22A) FR-A K NF30 NF30 S-N20 (AC3 22A) FR-A K NF30 NF30 S-N20 (AC3 22A) FR-A540-11K NF50 NF50 S-N20 (AC3 22A) FR-A540-15K NF100 NF50 S-N25 (AC3 30A) FR-A K NF100 NF100 S-N35 (AC3 40A) FR-A540-22K NF100 NF100 S-K50 (AC3 50A) FR-A540-30K NF225 NF100 S-K65 (AC3 62A) FR-A540-37K NF225 NF225 S-K80 (AC3 85A) FR-A540-45K NF225 NF225 S-K80 (AC3 85A) FR-A540-55K NF225 NF225 S-K100 (AC3 110A) FR-A540L-75K NF225 S-K100 (AC3 110A) FR-A540L-90K NF225 S-K150 (AC3 150A) FR-A540L-110K NF225 S-K180 (AC3 180A) FR-A540L-132K NF400 S-K180 (AC3 180A) FR-A540L-160K NF400 S-K300 (AC3 300A) FR-A540L-220K NF600 S-K400 (AC3 400A) FR-A540L-280K NF600 S-K600 (AC3 630A) 23

27 Maadoitukset (EC version taajuusmuuttajat) Maadoitus ja vuotovirrat Taajuusmuuttajissa on maadoitusliitin, joka on kytkettävä ennen käyttöä. Maadoituksen pääasiallinen tehtävä on suojamaadoitus. Vuotovirrat aiheuttavat potentiaalieroja laitteiden välille. Koska kaikkia osia ei voida tehdä eristävästä materiaalista, on suojamaadoituksen tehtävä poistaa sähköiskun vaara taajuusmuuttajan runkoa koskettaessa. Maadoituksella on kuitenkin toinenkin tärkeä tehtävä, radiotaajuisten häiriöiden pienentäminen. Laitteet jotka toimivat hyvin heikoilla signaaleilla (mikroprosessorit, radiot, AV-laitteet, jne) saattavat häiriintyä taajuusmuuttajan aiheuttamista RFI häiriöistä. Mikäli suojamaadoitukseen ja häiriömaadoitukseen käytetään samaa maadoituspistettä, törmätään luultavasti ongelmiin. On tärkeää pitää nämä maadoituspisteet erillään. Taajuusmuuttajan lähtöjännite ei ole sini- vaan pulssimuotoista. Jännitteen aaltomuoto aiheuttaa radiotaajuisia häiriövuotovirtoja. Nämä häiriövirrat kulkevat etupäässä taajuusmuuttajan ja moottorin välissä. Ongelma pahenee käytettäessä korkeita hakkuritaajuuksia. Tämän vuoksi on tärkeää pitää taajuusmuuttajan ja moottorin likainen suojamaadoitus erillään puhtaista maadoituksista. (2) Maadoitustavat Kaksi päätapaa ovat seuraavat: 1-Sähköiskujen eliminointi, suojamaadoitus Keltavihreä johdin 2-Radiotaajuisten häiriöiden minimointi Punottu litteä johdin On tärkeää tehdä selvä ero edellä mainittujen välillä ja pitää kyseiset maadoitukset erillään. Mikäli mahdollista, maadoita taajuusmuuttaja itsenäisesti erikseen muista maadoituspisteistä. Mikäli tämä ei ole mahdollista, käytä yhteistä maadoituspistettä. Vältä kohdan c mukaista esimerkkiä, jossa muita maadoituksia on yhdistetty suuritehoisten moottoreiden tai taajuusmuuttajien maadoitusten kanssa. Kohdan a mukaista maadoitustapaa tulisi käyttää aina kun on kyse erikoisen herkistä laitteista. Muut laitteet Muut laitteet Taajuusmuuttaja Taajuusmuuttaja Taajuusmuuttaja Muut laitteet (a) Erillinen maadoitus (b) Yhteinen maadoitus (c) Maadoitus muiden laitteiden kautta 24

28 Suojamaadoituksen maadoitusresistanssin tulee olla alle 10Ω. Suojamaadoitusjohtimen tulee olla mahdollisimman paksu, kuitenkin vähintään alla olevan taulukon mukainen. Maadoituspisteen tulee olla mahdollisimman lähellä taajuusmuuttajaa ja maadoitusjohtimen pituuden niin lyhyt kuin mahdollista. Häiriömaadoitusjohtimen poikkipinnan tulee olla vähintään 10mm 2 ja pituuden niin lyhyt kuin mahdollista. Maadoitusten ja häiriöherkkien ohjauskaapeleiden tulee olla mahdollisimman kaukana syöttö- ja moottorikaapeleista. Mikäli on pakko kuljettaa kaapeleita rinnakkain maadoitusten tai ohjauskaapelei-den kanssa, pidä samansuuntainen matka mahdollisimman lyhyenä. Tee suunnitelma ennen asennusta. (Yksikkö: mm 2 ) Moottorin teho 3.7kW ja pienemmät 5.5kW, 7.5kW 11kW, 15kW 18.5kW 37kW 45kW, 55kW 75K ja isommat Maadoitusjohtimen koko 400V mallit 2 ( 2.5) 3.5 ( 6) 8 ( 10) 14 ( 16) 22 ( 25) 38 ( 50) 25

29 Pre-Operation Information Valmistelut ennen käyttöönottoa Taajuusmuuttajaa voidaan ohjata monella eri tavalla. Käytettäessä ulkoista ohjausta (EXT OP) sekä käynnistyskäsky että nopeusohje tulevat ulkopuolelta johtoja pitkin. Paikallisohjauksessa (PU OP) sekä käynnistys, että nopeudensäätö tehdään ohjelmointiyksikön näppäimillä. Taajuusmuuttajaa voidaan ajaa lisäksi edellä mainittujen sekakäytöllä. Sarjaliikenneohjauksessa kaikki käskyt tulevat sarjaportin kautta. (1) Ulkoinen ohjaus EXT OP (tehdasasetus) Taajuusmuuttajaa ohjataan ulkoisilla signaaleilla, kuten käynnistyskytkin, nopeudensäätöpotentiometri, jne. Kun taajuusmuuttajaan on kytketty syöttöjännite, moottori käynnistyy STF tai STR -signaalilla. Taajuusmuuttaja DU04 PU04 Valmistelut kytkin Käynnistyskäsky Kytkin, rele, tms. Potentiometri Taajuuden asettelu 0-5V, 0-10V, 4-20mA DC ohjausviestit joko ulkoisesti tai taajuusmuut-tajaan kytketyllä potentiometrillä, kiinteät nopeudet ohjaustuloilla. Huom: 1. Taajuusmuuttaja tarvitsee sekä nopeusohjeen, että käynnistyskäskyn, jotta moottori käynnistyy. (2) Paikallisohjaus PU OP Taajuusmuuttajaa ohjaillaan ohjelmointiyksikön (FR- DU04/FR-PU04) näppäimillä. Ulkoisia kytkentöjä ei tässä tapauksessa tarvita. Tätä ohjaustapaa käytetään lähinnä käyttöönottokokeissa. Taajuusmuuttaja DU04 PU04 Valmistelut Ohjelmointiyksikkö FR-DU04 (ostettaessa vakiona) tai FR-PU04 (optio) Välikaapeli Ohjelmointiyksikkö voidaan liittää taajuusmuuttajaan välikaapelilla. (3) Ulkoinen/Paikallisohjaus yhdistetty käyttö Taajuusmuuttajaa voidaan käyttää ohjelmointiyksikön ja ulkoisten ohjaussignaalien kanssa seuraavasti: 1) Käynnistyskäsky annetaan ulkoisesti esimerkiksi kytkimellä ja nopeusohje ohjelmointiyksikön näppäimillä. 2) Käynnistyskäsky annetaan ohjelmointiyksikön RUN -näppäimellä ja nopeusohje ulkoisesti esimerkiksi potentiometrilla. jtaajuusmuuttaja PU Potentiometri Käynnistyskytkin PU 26

30 Valmistelut Käynnistyskäsky Kytkin, rele, tms. (kohta 1). Ohjelmointiyksikkö FR-DU04 tai FR-PU04 (kohta 2). Taajuuden asettelu 0-5V, 0-10V, 4-20mA DC ohjausviestit joko ulkoisesti tai taajuusmuut-tajaan kytketyllä potentiometrillä, kiinteät nopeudet ohjaustuloilla (kohta 2). Ohjelmointiyksikkö FR-DU04 tai FR-PU04 (kohta 1). Kun käytetään ohjelmointiyksikön ja ulkoisten signaalien sekakäyttöä, on parametrin 79 asettelu tehtävä seuraavasti: Kuvaus ä ö Käynnistyskäsky 3 Ohjelmointiyksikkö (FR-DU04/FR-PU04) Ohjaustulo Suora asetus numeroilla ja [YLÖS/ALAS] STF näppäimet STR 4 Analogiaviestit, kiinteät taajuudet 0-5VDC liittimiin VDC liittimiin mADC liittimiin 4-5 Esiaseteltavat taajuudet (Pr. 4 - Pr. 6, Pr Pr. 27, Pr Pr. 239) Ryömintätaajuus (Pr. 15) (4) RS485 -väyläliitäntä Ohjelmointiyksikkö [FWD] näppäin [REV] näppäin Sarjaliikenneohjaus voidaan toteuttaa liittämällä PC taajuusmuuttajan ohjelmointiyksikön liittimeen sopivalla välikaapelilla. Valmistelut Välikaapeli Ota yhteys maahantuojaan (Urho Tuominen Oy puh ) PC <PC -ohjelmisto> Vaatimukset: Käyttöjärjestelmä Windows 3.1, Windows 95 RAM 1MB tai enemmän Levykeasemat Vähintään yksi 3.5 tuumainen diskettiasema. Hiiri Tietokoneen oma tai ulkoinen hiiri. 27

31 Sähköjen kytkentä laitteeseen Ennen sähköjen kytkemistä tulee tarkistaa että taajuusmuuttaja on asennettu oikein ja oikeanlaiseen paikkaan. Tarkista että päävirtapiirin ja ohjausvirtapiirin kytkennät on oikein tehty. Tarkista myös mahdollisten oheislaitteiden kytkennät. Syöttöjännitteen kytkentä Taajuusmuuttaja on valmiina käyttöön kun POWER -valo on syttynyt kunnolla ja ohjelmointiyksikön näytöllä näkyy oikeat tiedot. Parametrien tarkistus Taajuusmuuttaja on ohjelmoitu valmiiksi tehtaalla niin, että sillä voidaan suorittaa yksinkertaiset käytöt ilman muutoksia. Tarkista kuitenkin ennen varsinaista käyttöönottoa tärkeimmät parametrit kuormituksen ja sovellutuksen mukaan. (1) Ohjelmointiyksikkö (FR-DU04) FR-DU04 -ohjelmointiyksiköllä voit suorittaa moottorin käyttötoimenpiteet, monitoroida käyttöön liittyvät asiat ja hälytyskoodit, asetella parametrit ja kopioida parametrit laitteesta toiseen. 1) Näppäinten nimet ja toiminnat 4 -numeroinen LED -näyttö FR-DU04 CONTROL PANEL MON EXT PU REV FWD Hz A V Näyttöyksikkö Hz (taajuus) A (virta) V (jännite) Toimintatilan näyttö [MODE] -näppäin MODE SET REV STOP RESET FWD Ohjauskäskynäppäimet [REV] (käynnistys myötäpäivään) [FWD] (käynnistys vastapäivään) [SET] -näppäin [STOP/RESET] -näppäin Näppäin [MODE] [SET] [YLÖS/ALAS] nuolinäppäimet [REV] [FWD] [STOP/RESET] Valitsee halutun toimintatilan. Kuvaus Hyväksyy taajuusohjearvon tai uuden parametriasetuksen. Muuttaa moottorin pyörimisnopeutta. Pidä näppäintä alas painettuna niin nopeus muuttuu. Muuttaa asettelutilassa parametrin arvoa. Käynnistää moottorin vastapäivään. Käynnistää moottorin myötäpäivään. Pysäyttää moottorin. Kuittaa hälytyksen. 28

32 2) Näyttötilasta toiseen [MODE] -näppäimellä Monitoritila Taajuuden asettelutila (Huom) Ohjelmointitila Toimintatila FR-DU04 CONTROL PANEL Hz A V MON EXT PU REV FWD FR-DU04 CONTROL PANEL Hz Hz Hz MODE MODE MODE MODE A A A V V V MON EXT PU REV FWD FR-DU04 CONTROL PANEL MON EXT PU REV FWD FR-DU04 CONTROL PANEL MON EXT PU REV FWD HELP -tila FR-DU04 CONTROL PANEL Hz A V MON EXT PU REV FWD MODE Huom: Taajuuden asettelutila on nähtävissä ainoastaan paikallisohjauksessa (PU OP). (2) Näppäilytekniikka 1) Monitoritila Ohjelmointiyksikön LEDit näyttävät taajuusmuuttajan ohjaustavan seuraavasti: EXT palaa kun taajuusmuuttaja on ulkoisessa ohjauksessa (kauko-ohjaus). PU palaa kun taajuusmuuttaja on paikallisohjauksessa. Molemmat EXT ja PU palavat kun ohjaustapana on edellisten yhteiskäyttö (Pr.79 = 3 tai 4). Näyttö voidaan vaihtaa seuraavasti myös ajon aikana. Taajuusnäyttö Virtanäyttö Jännitenäyttö Hälytyksiä Hälytysnäyttö FR-DU04 CONTROL PANEL FR-DU04 CONTROL PANEL FR-DU04 CONTROL PANELmuistissa FR-DU04 CONTROL PANEL Hz Hz Hz Hz A SET A SET A SET A V V V V MON EXT PU REV FWD SET MON EXT PU REV FWD SET MON EXT PU REV FWD SET MON EXT PU REV FWD *1 *1 Ei hälytyksiä *1 MODE SET SET *2 Kohtaan 2) Taajuuden asettelutila (Huom 3) Huom:1. Mikäli haluat vaihtaa päänäytön eli näytön joka tulee ensimmäisenä näkyviin kytkettäessä syöttöjännite taajuusmuuttajalle, toimi seuraavasti: Pidä [SET] -näppäintä alas painettuna yli 1.5 sekunnin ajan kyseisen näytön kohdalla (merkitty *1). 2. Mikäli haluat nähdä 4 viimeistä hälytystä, toimi seuraavasti: Pidä [SET] -näppäintä alas painettuna yli 1.5 sekunnin ajan hälytysnäytön kohdalla (merkitty *2). 3. Siirtyy parametrien asetteluun kun taajuusmuuttaja on ulkoisessa ohjauksessa (EXT OP). 2) Taajuuden asettelutila Moottorin lähtötaajuutta voidaan asetella tässä tilassa kun taajuusmuuttaja on paikallisohjauksessa (PU OP). Paluu taajuusnäyttöön MODE Aseta haluttu taajuus Hyväksy uusi taajuus FR-DU04 CONTROL PANEL FR-DU04 CONTROL PANEL FR-DU04 CONTROL PANEL Hz A V MON EXT PU REV FWD Hz A V MON EXT PU REV FWD SET Hz A V MON EXT PU REV FWD MODE Paina muuttaaksesi taajuutta Kohtaan 3) Parametrien asettelutila 29

33 3) Parametrien asettelutila Parametrin arvo voidaan muuttaa kertomalla sen numero tai siirtymällä sen kohdalle nuolinäppäimillä parametri kerrallaan. Uusi parametrin arvo tallentuu taajuusmuuttajan muistiin pidettäessä [SET] -näppäintä pohjaan painettuna yli 1.5 sekunnin ajan. Parametreja voidaan asetella kun taajuusmuuttaja on paikallisohjauksessa (PUOP), tai kaukoohjauksessa (EXT OP) kun ON -line ohjelmointi on päällä (pr.77 = 2). FR-DU04 CONTROL PANEL Hz A V MON EXT PU REV FWD Muutettavan parametrin haku FR-DU04 CONTROL PANEL Hz A V MON EXT PU REV FWD SET Vilkkuu Parametrin arvon muutos Uuden arvon tallennus Paina FR-DU04 CONTROL PANEL 1.5 sek. FR-DU04 CONTROL PANEL Hz Hz A SET A V V MON EXT PU REV FWD MON EXT PU REV FWD FR-DU04 CONTROL PANEL Hz A V MON EXT PU REV FWD Paina MODE SET Paina hakeaksesi oikea parametri muuttaaksesi arvoa SET MODE Parametrin numeron muuttaminen Vasen numero vilkkuu Keskimmäinen numero vilkkuu Oikeanpuoleinen numero vilkkuu FR-DU04 CONTROL PANEL Hz A V MON EXT PU REV FWD SET FR-DU04 CONTROL PANEL Hz A V MON EXT PU REV FWD SET FR-DU04 CONTROL PANEL Hz A V MON EXT PU REV FWD FR-DU04 CONTROL PANEL FR-DU04 CONTROL PANEL FR-DU04 CONTROL PANEL Hz A V MON EXT PU REV FWD Hz A V MON EXT PU REV FWD Hz A V MON EXT PU REV FWD SET Kohtaan 4) Toimintatila 4) Toimintatila Kauko-ohjaus (EXT OP) Paikallisohjaus (PU OP) Ryömintä paikallisohjauksessa FR-DU04 CONTROL PANEL Hz A V MON EXT PU REV FWD FR-DU04 CONTROL PANEL Hz A V MON EXT PU REV FWD FR-DU04 CONTROL PANEL Hz A V MON EXT PU REV FWD MODE MODE MODE Kohtaan 5) Help -toiminta 30

34 5) Help -tila FR-DU04 CONTROL PANEL Hz A V MON EXT PU REV FWD Hälytyshistoria Hälytyshistorian tyhjennys Parametrien Kaikkien parametr. Käyttäjän param. Ohjelmaversion resetointi resetointi resetointi luku MODE Kohtaan 1) Monitoritila Hälytyshistoria Neljä viimeistä hälytyskoodia voidaan lukea taajuusmuuttajan muistista [YLÖS/ALAS] - nuolinäppäimillä. ("." on merkkinä siitä, että kyseessä on viimeisin hälytys) E.HIS SET näyttää hälytyksen. (Jos hälytyksiä ei ole muistissa, teksti E. 0 tulee näyttöön). Hälytyskoodin ollessa näytöllä SET -näppäintä painamalla nähdään hälytyshetken lähtötaajuus. Hälytyshistorian tyhjennys poistaa hälytyskoodit muistista. Vilkkuu FR-DU04 CONTROL PANEL FR-DU04 CONTROL PANEL FR-DU04 CONTROL PANEL FR-DU04 CONTROL PANEL Hz A V MON EXT PU REV FWD SET Hz A V MON EXT PU REV FWD Hz A V MON EXT PU REV FWD SET Hz A V MON EXT PU REV FWD SET Keskeytä Parametrien resetointi palauttaa parametreille tehdasasetukset. Kalibrointiparametrit eivät palaudu tehdasasetuksiin. Parametreja ei voida resetoida tehdasasetuksiin mikäli parametrin 77 arvoksi on ohjelmoitu "1" (Ohjelmoinnin esto). Vilkkuu FR-DU04 CONTROL PANEL FR-DU04 CONTROL PANEL FR-DU04 CONTROL PANEL FR-DU04 CONTROL PANEL Hz A V MON EXT PU REV FWD SET Hz A V MON EXT PU REV FWD Hz A V MON EXT PU REV FWD SET Hz A V MON EXT PU REV FWD SET Keskeytä Kaikkien parametrien resetointi palauttaa myös kalibrointiparametrit tehdasasetuksiin. Vilkkuu FR-DU04 CONTROL PANEL FR-DU04 CONTROL PANEL FR-DU04 CONTROL PANEL FR-DU04 CONTROL PANEL Hz A V MON EXT PU REV FWD SET Hz A V MON EXT PU REV FWD Hz A V MON EXT PU REV FWD SET Hz A V MON EXT PU REV FWD SET Keskeytä 31

35 Käyttäjän parametrien resetointi palauttaa käyttäjän valitsemille parametreille niille asetellut arvot ja kaikki muut parametrit palautuvat tehdasasetuksiin. Vilkkuu FR-DU04 CONTROL PANEL FR-DU04 CONTROL PANEL FR-DU04 CONTROL PANEL FR-DU04 CONTROL PANEL Hz A V MON EXT PU REV FWD SET Hz A V MON EXT PU REV FWD Hz A V MON EXT PU REV FWD SET Hz A V MON EXT PU REV FWD SET Keskeytä 6) Kopiointitila FR-A540 -sarjan taajuusmuuttajissa voidaan kopioida parametrit laitteesta toiseen FR-DU04 ohjelmointiyksiköllä. 1) Näppäilyohje Kun parametrit on ensin luettu lähde -taajuusmuuttajasta, siirretään ohjelmointiyksikkö kohde - taajuusmuuttajaan ja siirretään parametrit ohjelmointiyksikön muistista. Parametrien asettelutila FR-DU04 CONTROL PANEL FR-DU04 CONTROL PANEL Hz A V MON EXT PU REV FWD Hz A V MON EXT PU REV FWD FR-DU04 CONTROL PANEL FR-DU04 CONTROL PANEL FR-DU04 CONTROL PANEL FR-DU04 CONTROL PANEL Hz A V MON EXT PU REV FWD SET Hz A V MON EXT PU REV FWD Hz A V MON EXT PU REV FWD Hz A V MON EXT PU REV FWD Paina yli 1.5 sek. Paina yli Paina yli SET (Huom 1) SET (Huom 1) SET (Huom 1) 1.5 sek. 1.5 sek. FR-DU04 CONTROL PANEL Hz A V MON EXT PU REV FWD FR-DU04 CONTROL PANEL Hz A V MON EXT PU REV FWD FR-DU04 CONTROL PANEL Hz A V MON EXT PU REV FWD Parametrien luku Parametrien siirto Parametrien varmistus Kytke ohjelmointiyksikkö kohde -taajuusmuuttajaan Huom:1. Kun kopiointitoiminta on käynnissä, monitorinäyttö vilkkuu. Näyttö palaa normaaliksi kun kopiointi on valmis. 2. Mikäli parametrien lukuhetkellä tapahtuu virhe, tulee näytölle teksti E.rE1. 3. Mikäli parametrien siirrossa tapahtuu virhe, tulee näytölle teksti E.rE2. 4. Mikäli parametrien varmistusvaiheessa ilmenee virhe, näytöllä vilkkuu vuorotellen kyseisen parametrin numero ja teksti "E.rE3". Mikäli suorassa taajuuden asettelussa tai ryömintäajon asetteluissa on virhe, vilkkuu näytöllä pelkästään teksti "E.rE3". Mikäli virhekoodista ei välitetä ja halutaan jatkaa varmistusta, painetaan [SET] -näppäintä. 5. E.rE4" -tulee näyttöön ainoastaan silloin kun yritetään kopiointia eri sarjan taajuusmuuttajasta toiseen, esimerkiksi E500 -sarjasta A500 -sarjaan. 32

36 Parametrin numero Parametrin nimi Asettelualue Sulkeissa FR-A540L arvot Pienin asetusarvon muutos Tehdasasetus Sulkeissa FR- A540L arvot Lisätietoja alkaen sivulta 0 IR-Kompensointi (Huom 1) (Huom 9) 0-30% 0.1% 6%/4%/3%/2% (1%) 39 (Huom 9) 1 Maksimi lähtötaajuus (yläkierrosrajoitin) 0-120Hz (0 60Hz) 0.01Hz 120Hz (60Hz) 40 2 Minimilähtötaajuus (alakierrosrajoitin) 0-120Hz 0.01Hz 0Hz 40 3 Perustaajuus 0-400Hz 0.01Hz 50Hz Esiaseteltava taajuus (RH) 0-400Hz 0.01Hz 60Hz Esiaseteltava taajuus (RM) 0-400Hz 0.01Hz 30Hz Esiaseteltava taajuus (RL) 0-400Hz 0.01Hz 10Hz 42 7 Kiihdytysaika sek/ sek 8 Jarrutusaika sek/ sek 0.1 sek/ 0.01 sek 0.1 sek/ 0.01 sek 5 sek/15 sek (Huom 6) 5 sek/15 sek (Huom 6) 9 Elektroninen lämpörele moottorille 0-500A 0.01A Moottorin 45 nimellisvirta 10 DC -jarrun toimintataajuus 0-120Hz, Hz 3Hz DC -jarrutusaika 0-10 sek, sek 0.5 sek DC -jarrutusjännite 0-30% 0.1% 4%/2% (1%) 46 (Huom 6) 13 Käynnistystaajuus 0-60Hz 0.01Hz 0.5Hz Momenttikäyrämuoto (Huom 1) Ryömintätaajuus 0-400Hz 0.01Hz 5Hz Ryömintäajon kiihdytys- ja jarrutusaika sek/ sek 0.1 sek/ 0.01 sek sek MRS liittimen toiminta 0, Maksimilähtötaajuus (yläkierrosrajoitin yli Hz (0 400Hz) 0.01Hz 120Hz (60Hz) Hz nopeuksille) 19 Perustaajuutta vastaava jännite (Huom1) V, 8888, V Kiihdytys/jarrutusaikoja vastaava taajuus 1-400Hz 0.01Hz 50Hz Kiihdytys/jarrutusaikojen minimi 0, asetusarvomuutos 22 Momenttirajoitus (virtaraja) 0-200%, % 150% (150/120%) 50 (Huom 11) 23 Momenttirajoitus tuplanopeudella 0-200%, % Esiaseteltava taajuus (RM,RL) 0-400Hz, Hz Esiaseteltava taajuus (RH,RL) 0-400Hz, Hz Esiaseteltava taajuus (RH,RM) 0-400Hz, Hz Esiaseteltava taajuus (RH,RM,RL) 0-400Hz, Hz Esiaseteltujen taajuuksien taajuuskorjaus 0, Kiihdytys/jarrutuskäyrän muoto 0, 1, 2, Erillisen jarruvastuksen valinta 0, 1, Taajuusalueen ohitus (alku) 0-400Hz, Hz Taajuusalueen ohitus (loppu) 0-400Hz, Hz Taajuusalueen ohitus (alku) 0-400Hz, Hz Taajuusalueen ohitus (loppu) 0-400Hz, Hz Taajuusalueen ohitus (alku) 0-400Hz, Hz Taajuusalueen ohitus (loppu) 0-400Hz, Hz Nopeuden näyttö 0, Taajuuden vastaavuus (ohjearvon ja 0-100% 0.1% 10% 56 oloarvon vertailu) 42 Taajuustarkkailu 0-400Hz 0.01Hz 6Hz Taajuustarkkailu suunnanvaihtokäytössä 0-400Hz, Hz Kiihdytys/jarrutusaika sek/ sek 45 2.Jarrutusaika sek/0-360 sek, sek/0.01 sek 0.1 sek/0.01 sek 5 sek IR-kompensointi (Huom 1) 0-30%, % Perustaajuus (Huom 1) 0-400Hz, Hz Momenttirajoitus (virtaraja) 0-200% 0.1% 150% (150/120%) 57 (Huom 11) 49 2.Momenttirajoituksen toimintataajuus 0-400Hz, Taajuustarkkailu 0-400Hz 0.01Hz 30Hz 56 33
