1 Teollinen Muotoilu Haastaa Valmistuksen

Jussi Salojärvi Teollinen muotoilija: Valmistunut Kymenlaakson AMK:sta 2001 Teollisena muotoilijana 5D Muotoilutoimisto Oy:ssä 1999-2007 Metso Paperin Jyväskylän yksikön Muotoilupäälliköksi 2007

2 Jussi Salojärvi Teollinen muotoilija: Valmistunut Kymenlaakson AMK:sta 2001 Teollisena muotoilijana 5D Muotoilutoimisto Oy:ssä Metso Paperin Jyväskylän yksikön Muotoilupäälliköksi 2007 Valmetin Muotoilupäällikkönä vuodesta 2014 Muu elämä: Perheeseen kuuluu vaimo Kaisa ja 6-vuotiaat kaksostytöt Sara ja Emma Aktiivinen ja intohimoinen kallio- ja seinäkiipeilyn harrastaja Perheeltä ja kiipeilyltä jäävä vähäinen vapaa-aika kuluu muissa liikunnallisissa harrastuksissa ja veneillen 2

Mistä puhun tänään? Mitä on teollinen muotoilu?

3 Mistä puhun tänään? Mitä on teollinen muotoilu? OptiConcept M Valmetin syömähammas muuttuneessa markkinatilanteessa. Miten muotoilu näkyy ja tuntuu uusissa valmistuslinjoissa? Esimerkki 1 valmistuksen haastamisesta Hoitosillat Esimerkki 2 valmistuksen haastamisesta Portaat Esimerkki 3 valmistuksen haastamisesta Kaiteet Kysymyksiä? 3

4 Mitä on Teollinen Muotoilu? Teollinen muotoilu on silta ihmisen ja koneen välillä Risto Väätänen Kaiken keskiössä on ihminen Asiakas Koneen loppukäyttäjä Myös tuotteen toimitusketjussa Valmistus Esikokoonpano Logistiikka Asennus Ympäristö ja kestävä kehitys ohjaavat myös valintoja 4

5 Ulkonäkö Ympäristö Turvallisuus Brändi Mihin teollinen muotoilija pyrkii vaikuttamaan? Käytettävyys Modulaarisuus Valmistettavuus Kustannustehokkuus 5

6 Myynti Prosessi Mekaniikka Markkinointi Automaatio Service Laskenta Teollinen Muotoilu Startti Projekti Asennus Hankinta Logistiikka Esikokoonpano Valmistus 6

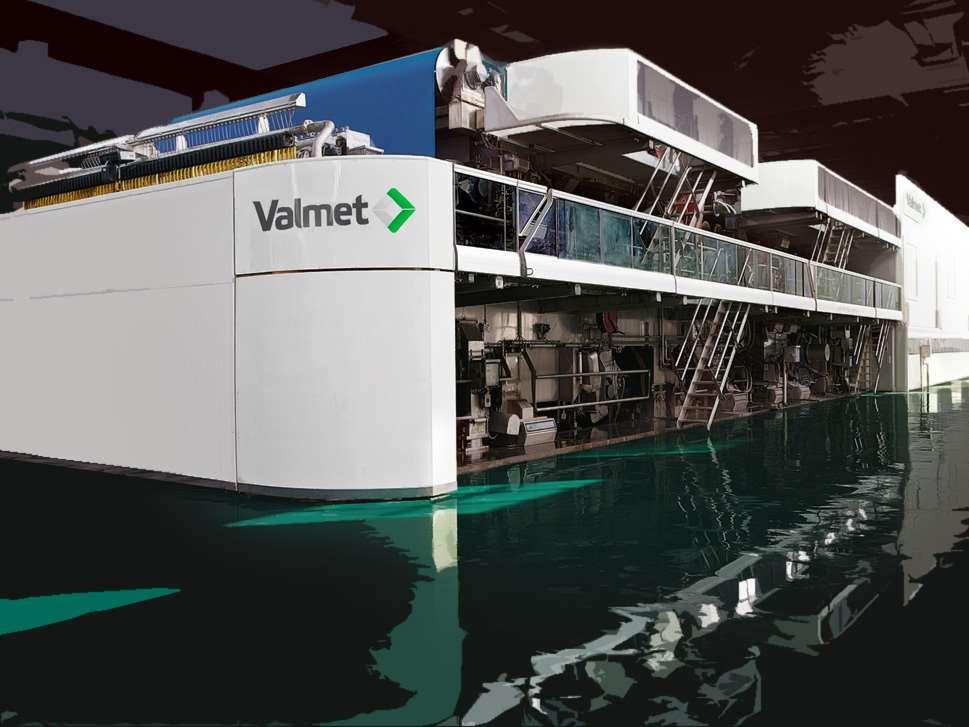

OptiConcept M Valmetin vastaus muuttuneeseen markkinatilanteeseen Isoista paperikoneista keskisuuriin kartonkikoneisiin Tiukentunut kilpailutilanne, lukuisia valmistajia Kustannustehokkuus korostuu

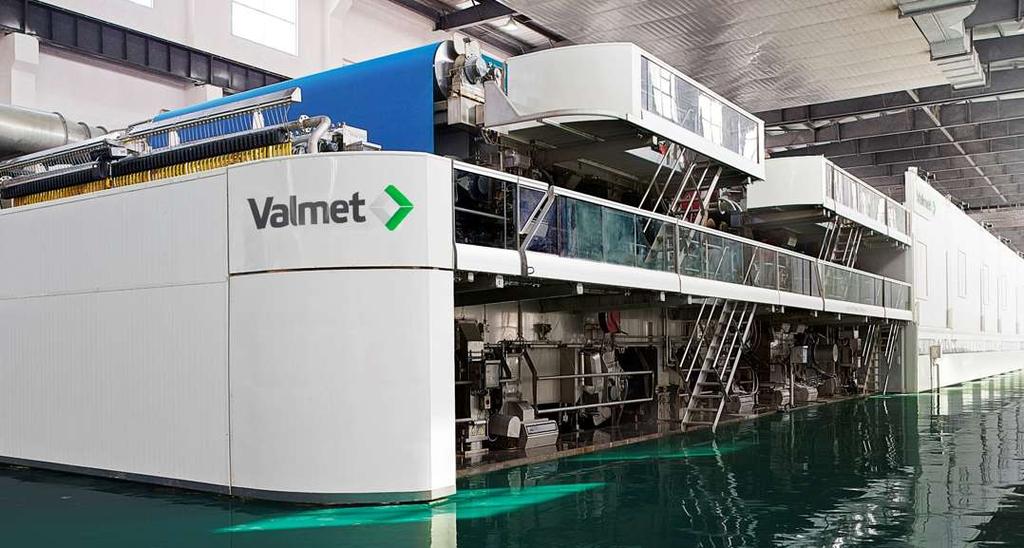

7 OptiConcept M Valmetin vastaus muuttuneeseen markkinatilanteeseen Isoista paperikoneista keskisuuriin kartonkikoneisiin Tiukentunut kilpailutilanne, lukuisia valmistajia Kustannustehokkuus korostuu Miten erottautua positiivisesti? Laatu ja laatuvaikutelma Painopiste itse investoinnista tuotteen elinkaareen Modulaarinen paperin- ja kartonginvalmistuslinja Tuoteperhe, joka hyödyntää samoja rakennusperiaatteita Räätälöinnistä massaräätälöintiin Valmistus- ja laatukustannukset alas Saa kilpailijat näyttämään vanhanaikaisilta 7

8 8

9 Fluting Fine paper Liner 9

10 The finest part of the machine is its design. Wang Naicong, Automation Manager, Liansheng Paper Industry Both the operation and maintenance are very convenient. During service, the time needed for changing parts is short. Chen Liang, Service Manager, Liansheng Paper Industry 10

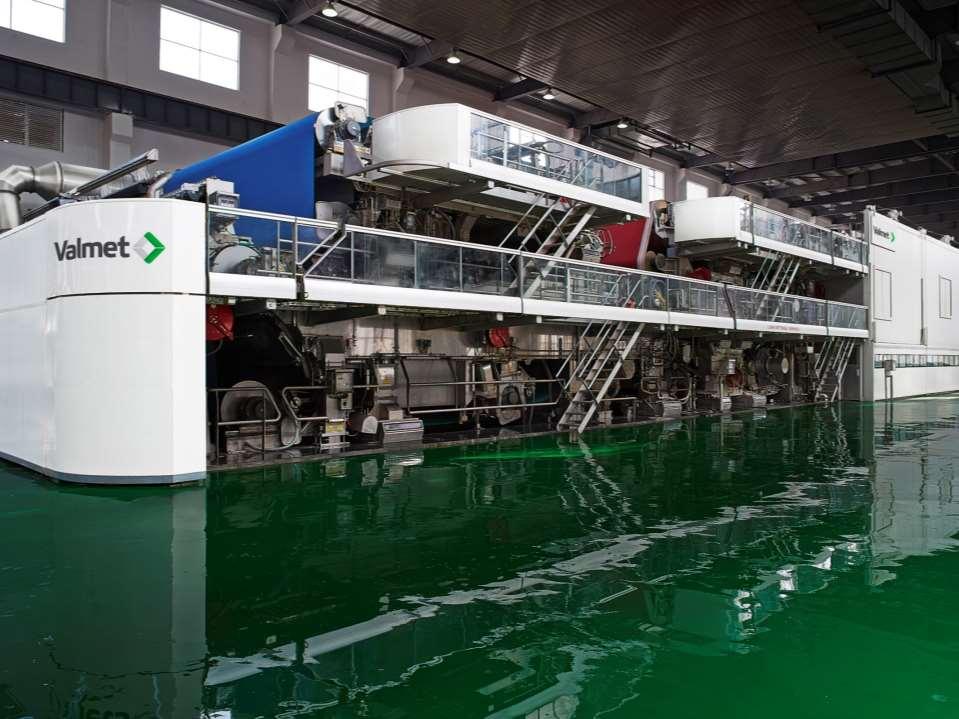

11 11

Esimerkkicase 1 Hoitosillat Design Ulkonäöllisesti 2000-luvun arkkitehtuurista tuttu Luo koko valmistuslinjalle positiivisesti erottautuvan laatuvaikutelman Käyttäjäystävällinen rakenne ja layout

12 Esimerkkicase 1 Hoitosillat Design Ulkonäöllisesti 2000-luvun arkkitehtuurista tuttu Luo koko valmistuslinjalle positiivisesti erottautuvan laatuvaikutelman Käyttäjäystävällinen rakenne ja layout Erityyppisten huoltotilanteiden huomioiminen Markkinoiden turvallisin hoitosiltarakenne Yksinkertainen layout Standardien täyttäminen Rakenne Pursotetuista alumiiniprofiileista muodostuva modulaarinen tasorakenne Kaiteet turvalasia, ruostumatonta terästä tai maalattua rakenneterästä Kasaus ruuviliitoksin vakio-osista Yksittäisosien valmistuksen työvaiheet minimoitu 12

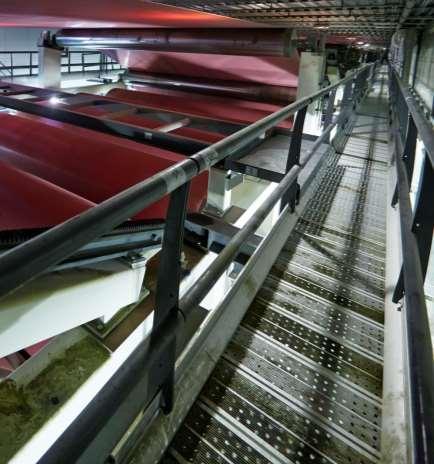

13 Hoitosiltojen Rakenne Märkäpää Kuivapää 13

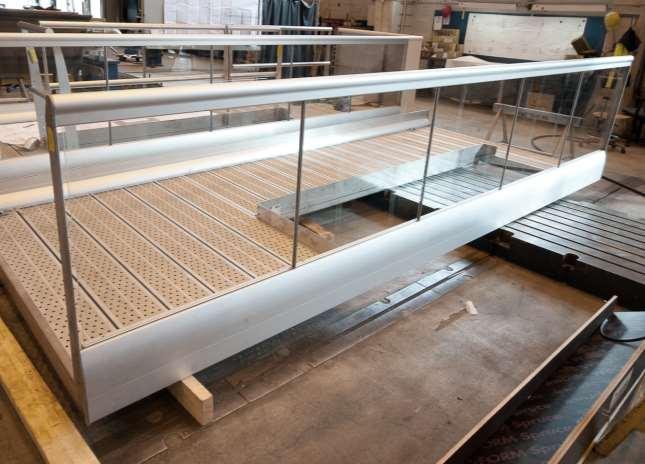

14 Hoitosiltojen Rakenne 14

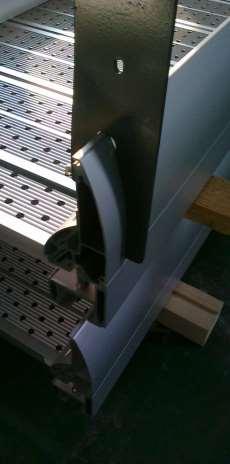

15 Hoitosiltojen Rakenne 15

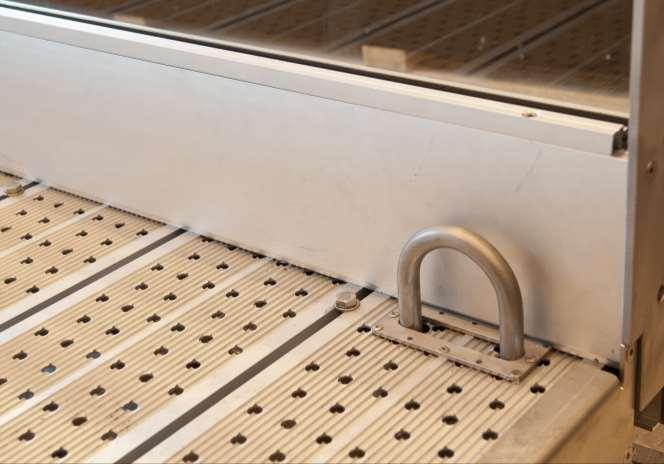

16 Hoitosiltojen Rakenne 16

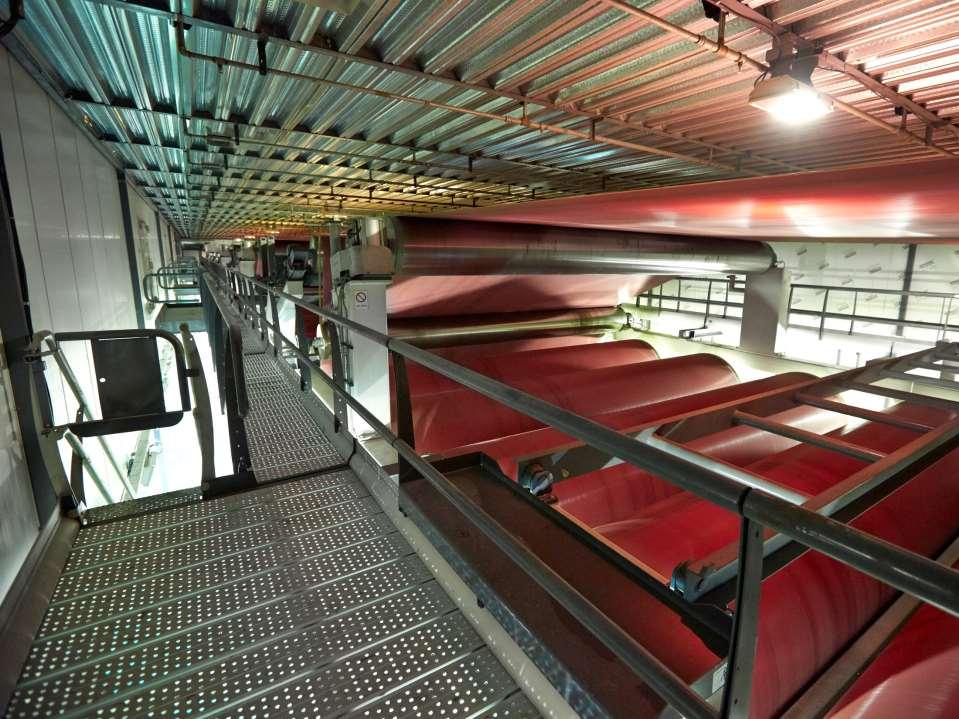

17 17

18 Esimerkkicase 1 Portaat Portaat Paino ja materiaalivahvuudet minimiin Ruuvikiinnitteisestä rakenteesta hitsattuun Runko toimii asennus- ja hitsausjiginä 18

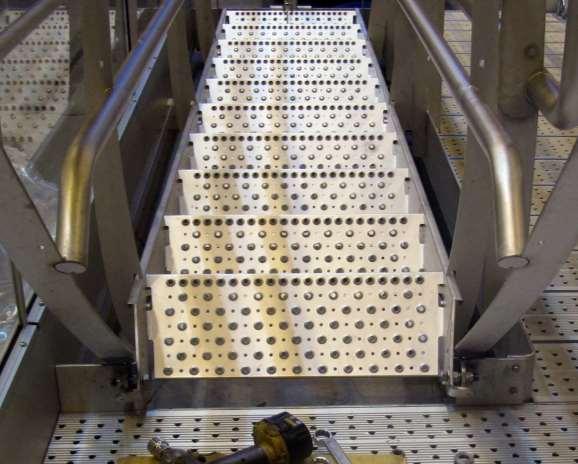

19 Portaiden Rakenne 19

20 Esimerkkicase 3 Kaiteet Kaiteet Kaiteet turvalasia, ruostumatonta terästä tai maalattua rakenneterästä Putkikaiteen rajapinta hoitosiltoihin joustava Putkien taivutukset minimoitu, suora putki + latta tolppa Putkikaiteen turvallinen asentaminen 20

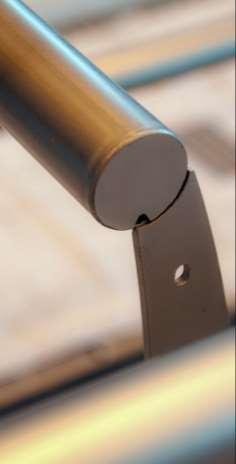

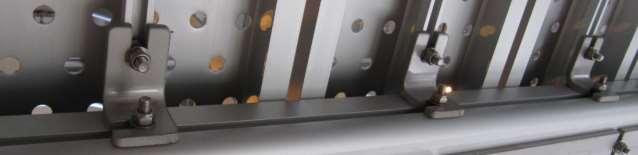

21 Kaiteiden Rakenne 21

22 Kaiteiden Rakenne 22
