1 Sähkökalusteet ja -tarvikkeet Tuoteluettelo 206

2

3 Life Is On 4 Exxact 6 ELKO 56 Renova 96 Artic 20 Robust 236 Asennustarvikkeet 244 Asennusjärjestelmät 262 Sähkönumero- 288 hakemisto

4 Asentajan täyskäsi Markkinoiden laajimmasta valikoimasta löytyy paras vaihtoehto niin asentajalle kuin laatua vaativalle asiakkaallekin. RENOVA ELKO EXXACT ARTIC ROBUST 4 Sähkökalusteet ja -tarvikkeet

5 Life Is On EXXACT Uppo- ja pintakalusteet Kuivaan ja kosteaan tilaan 3 värivaihtoehtoa: valkoinen, antrasiitti, metalli KNX-yhteensopiva Kattava kehysvalikoima Kytkimet Pistorasiat Kehykset Elektroniikkatuotteet Connect KNX Tietoliikennetuotteet Muut tuotteet ELKO Uppo- ja pintakalusteet Kuivaan ja kosteaan tilaan Väri perinteikäs RAL900 Hyvä asennettavuus Asennuskalusteet Elektroniikkatuotteet Tietoliikennetuotteet RENOVA Uppoasennuskalusteet ja pintakotelot Kuivaan tilaan Värivaihtoehdot valkoinen ja musta, lisäksi lasikehykset Yhdistelmät uppoasennukseen pääty- ja keskikehysten avulla Kytkimet Pistorasiat Kehykset Elektroniikkatuotteet Tietoliikennetuotteet Muut tuotteet ARTIC Pinta-asennustuotteet kuivaan ja kosteaan tilaan Tuotteet kestävät kovaa käyttöä Ajaton, klassinen muotoilu Pinta-asennettavat IP2 Pinta-asennettavat IP44 TOP20 ROBUST Kuivaan tilaan Iskunkestävyysstandardi IK09 (IEC 62262) Sopii normaalin c/c 60mm kojerasiaan Kojerasiakiinnityksen lisäksi kehys kiinnitetään myös seinämateriaaliin Käyttökohteina julkiset tilat, palvelutalot, koulut, varastot, terminaalit, liikuntatilat, rappukäytävät yms. Kytkimet Pistorasiat Muut tuotteet Sähkökalusteet ja -tarvikkeet 5

6 6 Sähkökalusteet ja -tarvikkeet Exxact Helpottaa työtäsi

7 Sisällys Esittely 8 Kytkimet 30 Merkkivalot & painikkeet 35 Pistorasiat 37 Lisätarvikkeet 43 Keskiölevyt 43 Elektroniikkatuotteet 44 Connect 52 KNX 54 Kehykset 62 Pintakojerasiat IP 2 66 IP44 tuotteet 67 Tele, TV ja data 7 Kojerasian liitäntäkansi 76 Hätäkutsujärjestelmä 77 Tekniset tiedot 78 Sähkökalusteet ja -tarvikkeet 7

8 Mukavuus Turvallisuus Energiatehokkuus Muotoilu Kytkennät 8 Sähkökalusteet ja -tarvikkeet

9 Exxact Nykyaikaisessa kotitaloudessa on keskimäärin 60 sähkölaitetta ja konttoreissa vielä useampia. Tietoliikenneyhteyksiä pidetään perustarpeena ja olemme alkaneet pitää sähkö-kojeita osana sisustusta. Sisustuksen mukaan muunneltavat sähkökalusteet ovatkin tulevaisuuden vaatimus. Exxact sähkökalustevalikoima on kehitetty juuri tulevaisuutta ajatellen. Asiakkaasi tarvitsevat yhä useampia pistorasioita ja tietoliikenneliitäntöjä asennusta kohti sisustukseen sopivilla vaihdetavilla elementeillä. Uusi asennusjärjestelmä täyttää myös tulevat vaatimukset. Lisäksi työskentely on helppoa ja nopeaa. Tutustu siis uuteen Exxact asennusjärjestelmään! Sähkökalusteet ja -tarvikkeet 9

10 0 Sähkökalusteet ja -tarvikkeet Helpottaa työtäsi.

11 Exxact innovaatiot P20573 Idea Nopea Älykäs Laaja Ympäristöystävällinen Exxact lyhyesti Asennustarvikevalikoima on kehitetty pohjoismaisia asennuskäytäntöjä noudattaen. Se on suunniteltu vastaamaan nykyaikaisia asennusvaatimuksia: enemmän pistorasioita, tietoliikenne- ja muita liitäntöjä. Enemmän muotoilullisia vaihtoehtoja. Kaikkia yksityiskohtia on kehitetty ja täydennetty uusilla, asennusta nopeuttavilla ratkaisuilla. Exxact sisältää monikäyttöisiä neljä yhdessä -osia, jotka voi helposti muuntaa IP2-mallista IP44-malliksi. Ne lisäävät asennusvaihtoehtoja ja vähentävät varastointitarvetta. Pohjoismaiden markkinoiden laajin valikoima, valittavana yli 250 toimintoa ja yli 400 kojetta. Yhdistetyt energiansäästö- ja mukavuusratkaisut halogeenivapaista materiaaleista. Kehys ja koje on erotettu toisistaan tukemaan ympäristöystävällisempää tilaustapaa. P20574 Sähkökalusteet ja -tarvikkeet

12 Exxact hyödyt P20929 Uppoasennus Pinta-asennus IP2 Kuivat tilat / sisätilat P20934 IP44 Kosteat tilat / ulkotilat P2097 P20937 P2090 P Sähkökalusteet ja -tarvikkeet

13 Exxactin neljä yhdessä -ajattelu helpottaa työskentelyäsi Työskentelysi helpottamiseksi olemme kehittäneet älykkäitä ratkaisuja. Kuten neljä yhdessä -ajattelu: samaa kojetta voi käyttää sekä IP2/IP44-uppoasennuksiin että IP2/IP44-pintaasennuksiin. Monikäyttöiset osat ovat järkevämpiä Varastoinnin tehostamiseksi Exxactissa on useita monikäyttöisiä osia, jotka perustuvat neljä yhdessä -ajatteluun. Ne on kaikki valmistettu IP2-uppoja IP2-pinta-asennuksia varten. Voit helposti muuntaa osat sekä sisä- että ulkotiloihin soveltuviksi IP44-osiksi uppo- tai pinta-asennusta varten lisäämällä tiivisteen tai pintarasian, jolla on asianmukainen luokitus. Sähkökalusteet ja -tarvikkeet 3

14 Exxact valikoima Kolme kojeväriä ja neljä kehysperhettä Valkoinen Metalli Antrasiitti Exxact valikoimassa on valittavana neljä kehysperhettä. Exxact Primo soveltuu perusasennuksiin. Pistorasiayhdistelmiä varten voit valita Exxact Combin. Uppoasennuksiin soveltuu myös erikoiskehysvaihtoehto Exxact Solid, jonka materiaalit ovat ulkoasultaan massiivisia. Lisäksi voit valita Exxact Designin, jonka irrotettavan läpinäkyvän pintaosan alle voi lisätä halutun värin tai kuvion sisältävän liuskan. P9840 Primoa on saatavana yksi - viisiosaisina kehyksinä tai enintään kuuden kojeen matriisiyhdistelminä. Yksiosaisia suuremmissa malleissa on irrotettavat välisillat. Kehykset soveltuvat sekä uppoasennuksiin että pintarasioihin ja on muunnettavissa IP44-malliksi lisätiivisteen tai IP44-pintarasian avulla. Yksiosaisen Primon voi muuntaa Exxact Designiksi, jossa on useita värivaihtoehtoja. Yksi aukko ja vaihdettava etuosa Kaksiosainen pistorasia 2 aukkoa P9847 P9846 P9848 P826 Primo, valkoinen Primo, metalli Primo, antrasiitti Combi, valkoinen Design, läpinäkyvä Solid-lasi, valkoinen Solid-lasi, titaani Solid-lasi, musta Solid, harjattu teräs PRIMO COMBI DESIGN SOLID Exxact Primo kaikenlaiset yhdistelmät 3 aukkoa 2 x 2 aukon matriisi 4 aukkoa 5 aukkoa 2 x 3 aukon matriisi 4 Sähkökalusteet ja -tarvikkeet

15 Exxact Design kodin tarpeisiin Exxact Design on saatavana yksi - kolmiosaisena kehyksenä sekä kaksiosaisen pistorasian kehyksenä. (Valitse neli- tai viisiosaisiin yhdistelmiin Primo). Läpinäkyvä kehyksen pintaosa on helposti irrotettavissa sähköasennukseen koskematta. Sen alle voi lisätä valitsemansa kuvion tai värin. Exxact Designin mukana toimitetaan valmiita väriliuskoja, joita voi käyttää ideoinnin apuna omien kuvioiden suunnittelussa. Yksiosainen Kaksiosainen pistorasia Kaksiosainen Kolmiosainen P20782 P20783 Löydä oma suosikkisi! Käy sivustolla ja löydä tai suunnittele Mix&Match-sovelluksemme avulla oma Exxact-mallisi. Valitse jokin valmiista väriliuskoista - tai ideoi oma. Exxact Solid arkkitehdin valinta! Exxact Solidia on saatavana useina eri yhdistelminä: yksi - neliosaisina kehyksinä, kaksiosaisina kehyksinä ilman välisiltoja sekä kaksiosaisen pistorasian kehyksinä. Kaikkien yhdistelmien materiaali on ulkoasultaan massiivinen, minkä vuoksi Solid on arkkitehtien suosikkivalinta. Sivulla on tietoja siitä, miten asennuksia voi täydentää valoilla halutun tunnelman luomiseksi. Lasi Yksiosainen Harjattu teräs Yksiosainen Kaksiosainen Kaksiosainen P20784 P20785 Kaksiosainen pistorasia Kaksiosainen (ei välisiltaa) Kaksiosainen (ei välisiltaa) Kaksiosainen pistorasia Kolmiosainen Kolmiosainen P20786 P984 Neliosainen Neliosainen Exxact Combi Vino 2 -pistorasioihin Exxact Combin saa -5 osaisena kehyksenä ja kolmena värivaihtoehtona. Se valitaan silloin, kun tarvitaan vino 2 -pistorasioita. Kun irrotettava adapteri poistetaan, saadaan helposti lisää vino 2 -pistorasioita kuivan tilan uppoasennuksiin ja pintarasioihin. Yksiosainen Neliosainen Kaksiosainen Viisiosainen P825 Kolmiosainen Sähkökalusteet ja -tarvikkeet 5

16 Exxact valikoima Exxact sopii sisustukseen Sisustukset suunnitellaan nykyään yksilöllisesti asiakkaan tarpeiden mukaan. Exxact tarjoaa lukuisia uusia ominaisuuksia, joissa on vaihtoehtoja moneen makuun. Kehys- ja yhdistelmävaihtoehtojen lisäksi voidaan käyttää valoja ja koristeelementtejä halutun lopputuloksen saavuttamiseksi. Exxact Primo Exxact Design Primo-asennus tarjoaa lukemattomia sisustusvaihtoehtoja P20588 P7632 P20760 Yksiosainen valkoinen Primo voidaan muuntaa helposti Exxact Design -versioksi. Irrota vain Primo-kehyksen pintaosa ja napsauta paikoilleen läpinäkyvä Designkehys. Sähköasennukseen ei tarvitse puuttua. P9972 P997 P20760 P20759 Exxact Solid Yksilöllistä muotoilua Voit yhdistellä materiaaleja, värejä ja kehyksiä Mix&Matchonline-työkalun avulla sivustolla exxact ja suunnitella sen avulla oman Exxact mallisi. P987 Mix&Match-työkalu P9964 P9963 P9965 P20587 Exxact Combi 6 Sähkökalusteet ja -tarvikkeet

17 P9994 Exxact opastusvalot Miksi et helpottaisi öisten liikkujien kulkua lisäämällä Exxact opastusvalot? Ne luovat kodikasta tunnelmaa ja tuovat sisustussuunnitteluun uutta ulottuvuutta. Voit valita joko alaspäin osoittavan valon tai valonsäätimen valon. P9968 P9970 Alaspäin osoittava valo Yksiosaisen pistorasian saa varustettuna käytännöllisellä alaspäin osoittavalla valolla, joka helpottaa kulkemista yöaikaan. Valonsäätimen valo Joihinkin pyöritettävällä nupilla varustettuihin valonsäätimiin voi liittää valon, jonka avulla se näkyy pimeässä. Sähkökalusteet ja -tarvikkeet 7

18 Ratkaisu, jossa on yli 250 toimintoa. Kaikki mitä tarvitset! Exxact järjestelmään on helppo asentaa tarvittava määrä pistorasioita ja IT-liitäntöjä yhdistettynä suureen määrään toimintoja. Ulkoasu sopii saumattomasti sisustukseen. Myös energianhallinnan ja käyttömukavuuden säädöt saadaan vaivatta Exxactiin. 8 Sähkökalusteet ja -tarvikkeet

19 Siirry tulevaisuuteen Exxactin kanssa! Exxact on suunniteltu nykypäivän tarpeisiin jatkuvuutta unohtamatta. Valikoimaa kehitetään sitä mukaan kuin uusia tekniikoita ja standardeja tulee markkinoille. Valikoimaan tulee koko ajan uusia toimintoja ja designvaihtoehtoja. Jos haluat tarjota asiakkaillesi ajanmukaisia asennuksia sekä nyt että tulevaisuudessa, valitse Exxact. P20767 P20772 P20799 P2092 Sähkökalusteet ja -tarvikkeet 9

20 Exxact-asennusten edut Kehitetty pitkän kokemuksemme ja asentajien ideoiden pohjalta Olemme huomioineet toiveesi. Exxact on kehitetty ammattiasentajien ideoiden ja näkökulmien pohjalta. Tuloksena on laaja valikoima sähkökalusteita, jotka tekevät asennuksesta helppoa ja asentajan päivästä paremman. Seuraavassa on joitakin Exxactin eduista. 20 Sähkökalusteet ja -tarvikkeet

21 Exxact kaikenlaisiin töihin Exxact valikoimasta löydät kaikki tarvitsemasi toiminnot. Jokainen yksityiskohta on suunniteltu helpottamaan asennustyötäsi. Sisä- tai ulkotiloissa, kosteissa tai kuivissa tiloissa, sekä pinta- että uppoasennuksissa voidaan käyttää samaa peitelevyä ja kojetta. P973 P9978 P20579 P20934 P9739 P2096 P9734 P9846 P9733 P9736 Autossa on todennäköisesti jo valmiiksi suuri määrä työkaluja, laitteita ja tuotteita. Exxactin avulla voi järkevöittää tilankäyttöä, sillä samat osat sopivat monenlaisiin asennuksiin. P9990 Exxact on turvallinen, edullinen ja ympäristöystävällinen Tavallisten pistorasioiden asentaminen on hankalaa ja sormet jäävät joskus väliin osia asennettaessa. Olemme korjanneet kaikki epäkohdat, jotka aiheuttavat asennustöissä pieniä haavereita. Sen lisäksi, että Exxact on mukavampi asentaa, se on myös ympäristöystävällisempi, sillä Exxact tuotteet eivät sisällä halogeeneja eikä niissä käytetä turhia pakkauksia. Sähkökalusteet ja -tarvikkeet 2

22 Exxact kytkimet Asentajat käsittelevät vuodessa satoja kytkimiä, minkä vuoksi pienestäkin haitasta tai hankalasta osasta tulee iso ongelma. Helpon asennettavuutensa vuoksi Exxact onkin tervetullut uutuus. Turvallisuus Keinukytkinpaketin entistä luotettavampi kiinnitys. Kiinnityslevyn lisäruuvikiinnitys tarvittaessa. Helppo asennettavuus Ominaisuudet Matala asennussyvyys vain 5 mm rasian sisälle. Saatavilla LED-lampun kanssa. Keinukytkimen väli minimoitu. P9988 Lisävaruste: kiinnityskynnet. Keinukytkin ja kiinnityslevy ovat yhtenä yksikkönä. Uusi, parannettu ohjainrakenne. P9980 P9983 P9984 P998 P9982 P2322 P7220 P P729 Ei enää kipeitä sormenpäitä! Kun alat Exxactin käytön huomaat, että rakenteessa on useita innovaatioita ja parannuksia. Esimerkiksi suurennetut vapautusvivut auttavat tekemään asennuksesi ilman särkeviä sormenpäitä. P9844 P9995 Kartion muotoiset asennusreiät johdoille. Liitin sallii johtojen tulon kulmittaisesti. Suurennetut vapautusvivut = ei enää kipeitä sormenpäitä! Helppo impulssijousen lisääminen. Mittaus etupuolelta. Nopea lamppumoduulin kytkentä. 22 Sähkökalusteet ja -tarvikkeet

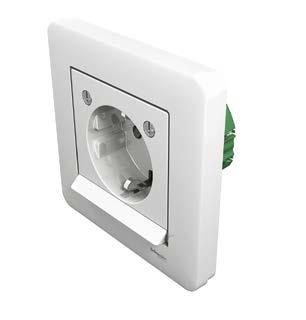

23 Yksiosaiset Exxact pistorasiat Uudessa pistorasiassa on monia huomattavia parannuksia, kuten suurennetut vapautusvivut. Pistorasia on saatavana useina eri versioina, kuten alaspäin osoittavan valon, ylijännitesuojan, ilmaisinvalon tai kannen kanssa. 0-luokka. Maadoitettu. Suojakansi. Helppo asennetaa Ominaisuudet P20780 P20778 P20779 P975 P20578 P20595 P9968 P20770 P20775 P9839 Valo alaspäin. Ylijännitesuoja. Ilmaisinvalo. Valo alaspäin Yksiosaisen pistorasian yhteen versioon saa käytännöllisen alaspäin osoittavan valon, joka helpottaa kulkemista yöaikaan. Virtakytkin. Säädettävä hämärätunnistin pimeällä LEDvaloihin kytkeytyy virta automaattisesti. Integroitu LED-valo, jolla on vähäinen lämmöntuotanto ja pitkä käyttöikä. Valon määrää voi säätää lipan avulla. P20768 P20798 Turvallisuus Turvallisuutta parantavat pistorasioiden virtailmaisimet ja ylijännitesuoja. Kartion muotoiset asennusreiät johdoille. Liitin sallii johtojen tulon kulmittaisesti. Suurennetut vapautusvivut = ei enää kipeitä sormenpäitä! Ylijännitesuojamoduuli on helppo vaihtaa. Sähkökalusteet ja -tarvikkeet 23

24 Exxact valonsäätimet Exxact valikoimassa on valonsäädin kaikille kuormille. Uusi ominaisuus on opastusvalo, joka palaa kun virta ei ole kytketty. Laaja valikoima säätimiä kaikenlaisten kuormien käsittelyyn. Entistä vahvempi metallinen asetinlevy. Lisä-LED-moduuli ja valo-ohjain, jotka luovat miellyttävän opastusvalon. Turvallisuus Helppo asennettavuus Ominaisuudet P20582 P20568 P20566 P995 P20769 P20755 P9846 P20792 Parannellut johtojen ohjaimet asennusrei'issä. Johtojen suojaus. Aiempaa suurempi liittimien erotusetäisyys. Eristys liitäntöjen ympärillä. Paranneltu ruuvien kantatyyppi. Porraskytkentäversiot (2 lähtöä). Lisäliitin X (jotkin versiot). P Sähkökalusteet ja -tarvikkeet

25 Exxact läsnäolotunnistimet Energian säästö ja sen entistä tehokkaampi käyttö ovat tärkeitä nykypäivän tavoitteita. Yksinkertaisin tapa säästää on asentaa läsnäolotunnistimet kaikkialle, mihin valojen on tapana unohtua päälle autotalliin, käytäville, ullakolle ja kellariin. Kun kyseinen alue on ollut tyhjä ihmisistä tietyn ajan, läsnäolotunnistin sammuttaa valot automaattisesti. Exxact valikoimassa on kolme läsnäolotunnistinversiota: Basic, Multi ja Advanced. 30 %:n säästöt Jokainen asennus säästää keskimäärin jopa 30 % energiaa verrattuna aiempaan kulutukseen. Liike- ja läsnäolotunnistimet ovat nopea ja kätevä tapa lisätä mukavuutta. Jos olet kantamassa tavaroita, niitä ei tarvitse huoneeseen tultaessa laskea alas kytkimen käyttöä varten. P9737 P2096 P2078 Basic Multi Advanced Herkkyyden säätö Aluemääritys Ajan säätö Valaistusvoimakkuuden säätö Sovelluskytkin Matala asennussyvyys 4 mm P2776 P2748 P2779 Suuren erottelukyvyn linssit Painike, jolla tunnistimen saa tilapäisesti kytkettyä pois käytöstä Hyvä valkoisen valon sieto Erittäin luotettava tunnistus Helppo käsitellä irrottamalla etukannen Ruuvittomat liittimet Nopeat ja luotettavat kytkennät Basic Multi Advanced P9737 P2096 5,3 m 8 m 7 m Asennuskorkeus Asennuskorkeus Asennuskorkeus,0 -,5m 0 m,0 -,5m,8-3,5m 0 m Tunnistusalue: Tunnistusalue: Tunnistusalue: läsnäolo 30 m² läsnäolo 20m 2 läsnäolo 98 m² liike 20 m² liike 200 m² liike 200 m² P m Sähkökalusteet ja -tarvikkeet 25

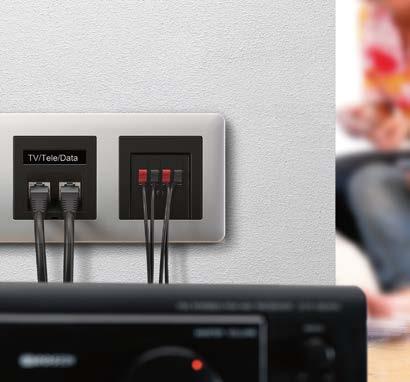

26 Exxact tietoliikenneliitännät Exxact tuotteen ja Actassi-liittimien yhdistelmä tekee kytkennöistä ainutlaatuisen turvallisia ja kestäviä. Jotta asentajat, IT-päälliköt, sisustussuunnittelijat ja käyttäjät olisivat tyytyväisiä, pistorasian merkintäkilvet ovat käännettävissä kolmeen eri asentoon yhteyden tietoja varten. Liitin kiinnittyy suoraan liitinlevyyn. Uusi käännettävä värikoodi- ja merkintäkilpi. Kääntäminen on helppoa. P9997 P20549 P2059 P00057 P9996 P20777 P9838 P2057 P20754 P20590 Käännettävä merkintäkilpi. Liittimet käännetty johtojen irroittamisen helpottamiseksi. Pölyltä suojaava kansi. 26 Sähkökalusteet ja -tarvikkeet

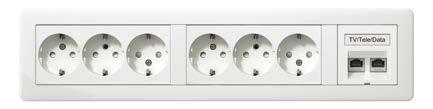

27 Exxact kehykset, joissa on irrotettavat välisillat Kehykset kaikkiin tarpeisiin: 2-5 osaisissa kehyksissä on irrotettavat välisillat suurempia kojeita varten - näin voit luoda useampia erilaisia yhdistelmiä samoilla tuotteilla ilman erikoiskehyksiä. 2 aukkoa 3 aukkoa 4 aukkoa 5 aukkoa P20593 P20936 P20570 P20948 P20575 Avain tulevaisuuden tarpeisiin Tulevaisuuden ennustaminen on vaikeaa, mutta yksi asia on varma; sähköisten laitteiden määrä ei ainakaan vähene tulevaisuudessa. Siksi voimme ylpeänä todeta, että Exxact on valmis tulevaisuuden haasteisiin! Sähkökalusteet ja -tarvikkeet 27

28 Exxact pinta-asennusrasiat Uusia lisäaukkoja ei tarvita upporasioita varten, pintarasia lisätään vanhan rasian paikalle. Exxact tuotteiden avulla tämä on mahdollista. Pintarasia on tehty kahdesta osasta. Irrotettavat sivuseinät mahdollistavat täydellisen pääsyn käsittelemään alalevyä asennuksen aikana. Kun olet valmis, aseta sivuseinät taas paikoilleen älykästä ja kätevää! P20552 Vanha asennus, jonka paikalle tarvitaan uusi pistorasia. P2055 P20945 Paljon tilaa johtimille. Pienikitkaiset c/c 60 -ruuvit. P20553 Käytä vanhaa upporasiaa ajastinpistorasiaa varten. Useita reikäaihioita. P20550 Erillinen sivuseinä helppo asentaa. Useita kiinnityskohtia. Helposti asennettava koje ilman sivuseinäosaa (asennetaan erikseen). P20555 Lopuksi asenna kehys, vipu ja keskiölevy. 28 Sähkökalusteet ja -tarvikkeet

29 Exxact märkätiloihin IP44 Voit käyttää samoja kojeita erilaisiin asennuksiin. Saat kuivan tilan uppoasennuskalusteesta IP44 kalusteen lisäämällä siihen tiivisteen tai IP44 pintakalusteen lisäämällä asianmukaisen pintakotelon ja käyttämällä Primo tai Basic kehyksiä. P20756 P20765 P20584 Pintarasialla on IP44-luokitus ilman lisätiivistettä. P2090 P20947 P20937 Näkyvä IP44- merkintä Pehmeä IP44-tiiviste on yleiskäyttöinen kaikenlaisille kojeille. Sähkökalusteet ja -tarvikkeet 29

30 Exxact Primo Exxact Design Exxact Solid Exxact Combi Kytkimet Kytkin, nelikulmainen vipu Nelikulmainen vipu Kytkinpaketin pikakiinnitys. Mahdollisuus myös kytkinpaketin ruuvikiinnitykseen. Yksi- ja kaksivipuiset IP2 kytkimet voidaan päivittää IP44:ksi tiivistyspaketilla uppokojerasia-asennuksiin tai erityiseen IP44 pintakojerasiaan. Kaksi lisäliitintä (paitsi 6+6 ja 2+). Mahdollista lisätä punainen indikointi LED ja linssillä varustettu vipu. 6/-kytkin JL valkoinen WDE valkoinen WDE antrasiitti WDE00352 metalli WDE /-kytkin RL valkoinen WDE antrasiitti WDE metalli WDE kytkin JL valkoinen WDE antrasiitti WDE00353 metalli WDE kytkin JL valkoinen WDE kytkin JL valkoinen WDE kytkin JL valkoinen WDE kytkin JL valkoinen WDE valkoinen WDE antrasiitti WDE00356 metalli WDE kytkin RL valkoinen WDE kytkin JL valkoinen WDE antrasiitti WDE metalli WDE kytkin JL valkoinen WDE antrasiitti WDE metalli WDE Kytkimen lisätarvikkeet Kytkinten lisätarvikkeet. Vipu punaisella linssillä valkoinen WDE Vipu lamppusymboli valkoinen WDE Vipu kellosymboli valkoinen WDE Vipu avainsymboli valkoinen WDE Vipu merkintäikkunalla valkoinen WDE Sähkökalusteet ja -tarvikkeet

31 Exxact Primo Exxact Design Exxact Solid Exxact Combi Kytkimet Kytkin Pyöreä vipu Kytkimet pyöreällä vivulla. Kotelointiluokka IP2 Kytkinpaketin ruuvikiinnitys. Kaksi lisäliitintä (paitsi 6+6). Mahdollisuus vaihtaa keskiölevy läpinäkyvään versioon tai harjattuun teräsversioon. 6-kytkin pyöreä JL valkoinen WDE00272 antrasiitti WDE00372 metalli WDE kytkin pyöreä JL valkoinen WDE00273 antrasiitti WDE00373 metalli WDE kytkin pyöreä JL valkoinen WDE00276 antrasiitti WDE00376 metalli WDE kytkin pyöreä JL valkoinen WDE antrasiitti WDE metalli WDE Pyöreän kytkimen lisätarvikkeet Pyöreiden kytkinten lisätarvikkeet. Keskiölevy pyöreälle kytkimelle kirkas WDE00489 harjattu teräs WDE Sähkökalusteet ja -tarvikkeet 3

32 Exxact Primo Exxact Design Exxact Solid Exxact Combi Kytkimet Vipukytkin Painike Painikkeet nelikulmaisella vivulla. Kytkinpaketin pikakiinnitys. Mahdollisuus myös kytkinpaketin ruuvikiinnitykseen. Yksi- ja kaksivipuiset IP2 kytkimet voidaan päivittää IP44:ksi tiivistyspaketilla upporasia-asennuksiin tai erityiseen IP44 pintakojerasiaan. Kaksi lisäliitintä. Verhokytkin JL valkoinen WDE antrasiitti WDE00354 metalli WDE00454 Verhokytkin RL valkoinen WDE vipupainike JL valkoinen WDE vipupainike JL valkoinen WDE vipupainike JL valkoinen WDE Painike lampulla Painikkeet punaisella LED-indikoinnilla. Nelikulmainen vipu. Kytkinpaketin pikakiinnitys. Mahdollisuus myös kytkinpaketin ruuvikiinnitykseen. Yksi- ja kaksivipuiset IP2 kytkimet voidaan päivittää IP44:ksi tiivistyspaketilla uppokojerasia-asennuksiin tai erityiseen IP44 pintakojerasiaan. Kaksi lisäliitintä. -vipupainike LED JL, erill. lamppupiiri valkoinen WDE vipupainike LED JL valkoinen WDE antrasiitti WDE00346 metalli WDE T-vipupainike LED JL (+ kosketin) valkoinen WDE Sähkökalusteet ja -tarvikkeet

33 Exxact Primo Exxact Design Exxact Solid Exxact Combi Kytkimet Kontrollikytkin Painikkeet punaisella LED indikoinnilla. Nelikulmainen vipu. Kytkinpaketin pikakiinnitys. Mahdollisuus myös kytkinpaketin ruuvikiinnitykseen. Yksi- ja kaksivipuiset IP2 kytkimet voidaan päivittää IP44:ksi tiivistyspaketilla uppoasennuksiin tai erityiseen IP44 pintakojerasiaan. Kaksi silmukkaliitintä (paitsi 5K). 6/-kontrollikytkin JL valkoinen WDE kontrollikytkin "/0" JL valkoinen WDE kontrollikytkin JL valkoinen WDE Kytkimen lisätarvikkeet Kytkinten ja painikkeiden lisätarvikkeet. LED merkkivalo 24VDC WDE LED merkkivalo 230V WDE Kiinnitysruuvisarja WDE Impulssijousi WDE Kiinnityskynnet WDE Varattuvalo kytkin Kytkin punaisella LED indikoinnilla ja "Varattu" symbolilla. Nelikulmainen vipu. IP2 c/c 60mm uppokojerasia-asennuksiin tai 2mm pintakojerasiaan. Kojeen vaihtoehtoiseen kiinnitykseen voidaan käyttää kiinnityskynsiä. Kytkinpaketin pikakiinnitys. Mahdollisuus myös kytkinpaketin ruuvikiinnitykseen. Kaksi lisäliitintä. Käytetään VARATTU-valon yhteydessä. Varattu-valokytkin LED 230V valkoinen WDE00272 Varattu-valokytkin LED 24VDC valkoinen WDE00274 Sähkökalusteet ja -tarvikkeet 33

34 Exxact Primo Exxact Design Exxact Solid Exxact Combi Kytkimet Hotellikytkimet Korttikytkin Korttikytkin valkoisella LED valaistuksella. Helppo havaita pimeässä (POIS-asennossa). IP20 c/c 60mm uppokojerasia-asennuksiin tai 2mm pintakojerasiaan. Kytkinpaketin ruuvikiinnitys ja etulevyn pikakiinnitys. Kaksi lisäliitintä. 2-kytkin korttikytkin RL valkoinen WDE antrasiitti WDE metalli WDE Huoneindikointikytkin Kytkin ohjaamaan "Ei saa häiritä" ja "Saa siivota" hotellihuonetekstejä. LED indikointi. IP20 c/c 60mm uppokojerasia-asennuksiin tai 35mm pintakojerasiaan. Käytetään yhdessä kaksiosaisen merkkivalon kanssa. Hotellihuonekytkin valkoinen WDE antrasiitti WDE metalli WDE Vääntökytkin Vääntökytkin 6A ruuviliitännällä IP20 c/c 60mm uppokojerasia-asennuksiin tai 35mm pintakojerasiaan. IP20 vääntökytkimet voidaan päivittää IP44:ksi tiivistyspaketilla uppoasennuksissa ja pintaasennuksissa IP44 pintakojerasialla. Lukitusmahdollisuus Vääntökytkin 2-nap. 0- valkoinen WDE Vääntökytkin -nap valkoinen WDE00220 Vääntökytkin -nap valkoinen WDE00228 Vääntökytkin -nap valkoinen WDE00229 Pintakytkin Pinta-asennettavat kytkimet IP2, Mitat 77 x 7 x 33 mm, 6 A 250 V. Kotelointiluokan IP2 mukaisessa asennuksessa johto tuodaan kojeelle sivulta tai alhaalta. Pinta 6-kytkin JL valkoinen WDE Pinta 5-kytkin JL valkoinen WDE Sähkökalusteet ja -tarvikkeet

35 Exxact Primo Exxact Design Exxact Solid Exxact Combi Merkkivalot & painikkeet Merkkivalot A merkkivalo värillisellä linssillä. IP20 c/c 60mm uppokojerasia-asennuksiin tai 35mm pintakojerasiaan. Sisältää värillisen LED-lampun E0 kannalla. Ruuvikiinnitteinen keskiölevy piilotetuin ruuvein. 230V. Merkkivalo E0 punainen valkoinen WDE Merkkivalo E0 vihreä valkoinen WDE Merkkivalo E0 kirkas valkoinen WDE Merkkivalo E0 keltainen valkoinen WDE Merkkivalo E0 sininen valkoinen WDE Varattu-valot Punainen kilpi "VARATTU" tekstillä. IP20 c/c 60mm uppokojerasia-asennuksiin tai 35mm pintakojerasiaan. Sisältää värillisen LED-lampun E0 kannalla. Ruuvikiinnitteinen keskiölevy piilotetuin ruuvein. Käytetään yhdessä varattu-kytkimen kanssa. Varattuvalo " VARATTU" 24VDC valkoinen WDE Varattuvalo " VARATTU" 230V valkoinen WDE Sähkökalusteet ja -tarvikkeet 35

36 Exxact Primo Exxact Design Exxact Solid Exxact Combi Merkkivalot & painikkeet Painikkeet A rinnakkaispainike punaisella linssillä. IP20 c/c 60mm uppokojerasia-asennuksiin tai 35mm pintakojerasiaan. Sisältää punaisen glim-lampun E0 kannalla (kirkkaampaa valoa varten voidaan käyttää E0 LED lamppua). Ruuvikiinnitteinen keskiölevy piilotetuin ruuvein. Käytetään yhdessä varattu-kytkimen kanssa. 230V. Painike E0 valkoinen WDE Painike E0 erillinen lamppupiiri valkoinen WDE LED merkkivalot LED valaistu merkkivalo info-symbolilla. IP20 c/c 60mm uppokojerasia-asennuksiin tai 35mm pintakojerasiaan. Keskiölevyn pikakiinnitys. -versiossa valkoinen valo ja eri symboliliuskat: hissi, WC, ulos, portaat. 2-versio punaisella ja vihreällä valolla ja "Ei saa häiritä" ja "Saa siivota" liuskoilla - sekä teksti että symboli. 230V. Merkkivalosymboli valkoinen WDE00207 antrasiitti WDE00307 metalli WDE00407 Merkkivalo 2x symboli valkoinen WDE antrasiitti 2 24 WDE metalli WDE Sähkökalusteet ja -tarvikkeet

37 Exxact Primo Exxact Design Exxact Solid Exxact Combi Pistorasiat -pistorasia -pistorasia kokopeitelevyllä Kokopeitelevyllinen IP2 -pistorasia (ei voi käyttää yhdistelmissä). -pistorasia peitelevyllä JL valkoinen WDE valkoinen WDE pistorasia keskiölevyllä Keskiölevylliset -pistorasiat. Kannellinen IP2 malli voidaan vaihtaa upporasia-asennuksissa IP44-luokkaan tiivistyspaketilla ja pinta-asennuksissa IP44 pintakojerasialla. -pistorasia keskiölevyllä JL valkoinen WDE antrasiitti WDE metalli WDE pistorasia keskiölevyllä RL valkoinen WDE pistorasia kannella JL valkoinen WDE antrasiitti WDE metalli WDE pistorasia lukittava JL valkoinen WDE pistorasia maadoittamaton JL valkoinen WDE pistorasia integroidulla ajastimella IP2 -pistorasia integroidulla ajastimella. 2-Kytkin, 8A. Säädettävä aika: 5, 30 minuuttia,, 2, 4, tai 8 tuntia. Vihreä LED indikointi PÄÄLLÄ-asennossa. Elektroninen ylikuorma- ja ylilämpösuojaus. Ajastinpistorasia valkoinen WDE antrasiitti WDE metalli WDE pistorasia ylijännitesuojalla IP2 -pistorasia integroidulla ylijännitesuojalla. Pistorasian ollessa käytössä vihreä LED-merkkivalo palaa. Kun ylijännitesuoja on lauennut, antaa pistorasia äänisignaaleja, jolloin ylijännitesuoja tulee vaihtaa uuteen. -pistorasia ylijännitesuojalla valkoinen WDE Ylijännitesuoja -pistorasiaan WDE Sähkökalusteet ja -tarvikkeet 37

38 Exxact Primo Exxact Design Exxact Solid Exxact Combi Pistorasiat -pistorasia -pistorasia valoindikaatiolla IP2 -pistorasia vihreällä LED indikoinnilla, kun pistorasia on jännitteinen. -pistorasia keskiölevyllä LED JL valkoinen WDE pistorasia valaisulla IP2 -pistorasia säädettävällä valkoisella LED valaisulla. Integroitu säädettävä hämäräkytkin. Päälle/pois -kytkin valolle. Säädettävä valoaukko. -pistorasia säädettävä alavalo valkoinen WDE antrasiitti WDE metalli WDE pistorasia irroitettavalla pintaosalla -pistorasia läpinäkyvällä tai teräksisellä pintaosalla. Läpinäkyvän pintaosan alle voidaan laittaa mukana tulevia väriliuskoja tai omavalintainen esim. tapetti. -pistorasia Design pintaosalla läpinäkyvä WDE pistorasia teräksisellä pintaosalla harjattu teräs WDE pistorasia vikavirtasuojalla -pistorasia integroidulla vikavirtasuojalla (RDC). Päälle/pois -kytkin ja testipainike. Tyyppi A versio, 30mA. Kannellinen malli voidaan päivittää upporasia-asennuksissa IP44-luokkaan tiivistyspaketilla ja pinta-asennuksissa IP44 pintakojerasialla. Vikavirtasuojapistorasia valkoinen WDE Vikavirtasuojapistorasia kannella valkoinen WDE Sähkökalusteet ja -tarvikkeet

39 Exxact Primo Exxact Design Exxact Solid Exxact Combi Pistorasiat 2-pistorasia Kokopeitelevyllinen Primo Kokopeitelevyllinen 2-pistorasia. IP2 2-pistorasia peitelevyllä JL valkoinen WDE valkoinen WDE antrasiitti WDE metalli WDE pistorasia peitelevyllä RL antrasiitti WDE metalli WDE pistorasia peitelevyllä LED JL valkoinen WDE pistorasia peitelevyllä 2-vaih. JL valkoinen WDE pistorasia peitelevyllä maadoittamaton JL valkoinen WDE Kokopeitelevyllinen pistorasia Kokopeitelevyllinen 2-pistorasia. IP2 Exxact pistorasia Artic pintamuoviosilla. Asetinlevyssä kiinnitusruuvien rei itys neljällä sivulla. 2-pistorasia peitelevyllä valkoinen WDE Vino rasia 2-pistorasia vino. Käytetään yhdessä adapterilla varustettujen kehysten kanssa (Combi). IP20 c/c 60mm uppokojerasia-asennuksiin tai 2mm pintakojerasiaan. 2-pistorasia vino JL valkoinen WDE valkoinen WDE antrasiitti WDE metalli WDE pistorasia vino RL valkoinen WDE antrasiitti WDE metalli WDE pistorasia vino maadoittamaton JL valkoinen WDE antrasiitti WDE00358 metalli WDE00458 Sähkökalusteet ja -tarvikkeet 39

40 Exxact Primo Exxact Design Exxact Solid Exxact Combi Pistorasiat 2-pistorasia, keskiölevyllinen Kannella Kannelliset 2-pistorasia IP44 c/c 60mm uppokojerasia-asennuksiin. Kannelliset 2-pistorasiat IP44 pinta-asennuksiin. Pistorasia Artic pintamuoviosilla. Asetinlevyssä kiinnitusruuvien rei itys neljällä sivulla 2-pistorasiat keskiölevyllä, matala Upotettavat IP44 pistorasiat 2-pistorasia IP44 JL valkoinen WDE pistorasia IP 44 JL valkoinen WDE pistorasia IP44 JL antrasiitti WDE pistorasia IP44 RL antrasiitti WDE00329 Pinta-asennetavat IP44 pistorasiat Pinta 2-pistorasia IP44 JL valkoinen WDE Pinta 2-pistorasia IP44 RL valkoinen WDE Pinta 2-pistorasia IP44 JL antrasiitti WDE Pinta 2-pistorasia IP44 RL antrasiitti WDE Pinta 2-pistorasia IP44 RL, lukittava valkoinen WDE Matala 2-pistorasia. Korkeus seinäpinnasta 2 mm. Asennukseen käytettävä JR.5 kojerasiaa. 2-pistorasiat keskiölevyllä 2-pistorasia matala JL valkoinen WDE antrasiitti WDE metalli WDE pistorasia 2-vaiheinen matala JL valkoinen WDE antrasiitti WDE metalli WDE Basic kokopeitelevyllinen Keskiölevyllinen 2-pistorasia uppoasennus c/c 60m kojerasiaan. 2-pistorasia keskiölevyllä JL valkoinen WDE antrasiitti WDE metalli WDE pistorasia 2-vaiheinen JL valkoinen WDE antrasiitti WDE metalli WDE Kokopeitelevyllinen 2-pistorasia uppoasennus c/c 60mm kojerasiaan 2-pistorasia peitelevyllä JL valkoinen WDE Sähkökalusteet ja -tarvikkeet

41 Exxact Primo Exxact Design Exxact Solid Exxact Combi Pistorasiat 3-pistorasia 3-pistorasia Keskiölevyllinen 3-pistorasia 6A. c/c 60mm kaksoiskojerasia-asennuksiin tai 35mm kaksoispintakojerasiaan. Haluttu kehysvaihtoehto valitaan erikseen. 3-pistorasia keskiölevyllä RL valkoinen WDE antrasiitti WDE metalli WDE x Europistorasia Keskiölevyllinen 3-Europistorasia. c/c 60mm uppokojerasia-asennuksiin tai 35mm pintakojerasiaan. 3-pistorasia Euro keskiölevyllä RL valkoinen WDE antrasiitti WDE metalli WDE pistorasia + 2x Europistorasia Kombipistorasia peitelevyllä, c/c 60mm uppokojerasia-asennuksiin. Kombipistorasia JL valkoinen WDE USB latauspistorasiat USB 2.0 latauspistorasia 230V / 5V DC. Pistorasiassa on kaksi liitintä kahden samanaikaisen laitteen latausta varten. Maks. 2 x 700mA tai x 400mA latausteho. Ruuviliittimet uppoasennus c/c 60 mm kojerasiaan. Pinta-asennuksessa käytetään 35 mm pintakoteloa. USB latauspistorasia valkoinen 70 0 WDE00298 USB latauspistorasia antrasiitti WDE00299 USB latauspistorasia metalli WDE Sähkökalusteet ja -tarvikkeet 4

42 Exxact Primo Exxact Design Exxact Solid Exxact Combi Pistorasiat 4-pistorasia, valaisinpistorasiat Pinta-asennettavat Pinta-asennettavat -ja 2-osaiset pistorasiat Kotelointiluokan IP2 mukaisessa asennuksessa johto tuodaan kojeelle sivulta tai alhaalta. pinta -pistorasia IP2 JL valkoinen WDE pinta -pistorasia IP2 RL valkoinen WDE pinta 2-pistorasia IP2 JL valkoinen WDE pinta 2-pistorasia IP2 RL valkoinen WDE Pinta-asennettavat Pinta-asennettava 4-pistorasia. 4-pistorasia pinta JL valkoinen WDE pistorasia maadoittamaton pinta JL valkoinen WDE Valaisinpistorasiat Valaisinpistorasia IP20 uppokojerasia-asennuksiin c/c 60mm tai 2mm pintakojerasiaan. 2-napainen valaisinpistorasia valkoinen 05 0 WDE antrasiitti 05 3 WDE00309 metalli 05 5 WDE napainen valaisinpistorasia maadoittamaton valkoinen WDE antrasiitti 05 2 WDE00308 metalli 05 4 WDE Sähkökalusteet ja -tarvikkeet

43 Exxact Primo Exxact Design Exxact Solid Exxact Combi Lisätarvikkeet Kiinnityskynnet Kiinnityskynnet kojeen vaihtoehtoiseen kiinnittämiseen seinärasiaan. Sopii kytkimille ja 2-pistorasioille. Helppo asentaa. Integroidulla palautusjousitoiminnolla. Kiinnityskynnet WDE Merkintäkilpi Merkintäkilpi Exxact-sarjan uppo- ja pinta-asennustuotteille. Teräsrunko. Läpinäkyvä suojakansi. Runko asennetaan metallikehyksen tai pinta-asennusrasian alle. Runko pysyy paikallaan, vaikka kannet/kehykset poistetaan. Sopii Dymo tai Brother 9 tai 2 mm korkeille etiketeille. Merkintäliuska 9/2 mm valkoinen WDE Keskiölevyt Umpilevy Keskiölevyt Umpikeskiölevy pikakiinnityksellä. Keskiölevy avainkytkimelle. Umpilevy valkoinen 2 20 WDE antrasiitti 2 2 WDE metalli 2 22 WDE Umpilevy ruuvikiinnityksellä valkoinen WDE Keskiölevy avainkytkimelle valkoinen WDE Sähkökalusteet ja -tarvikkeet 43

44 Exxact Primo Exxact Design Exxact Solid Exxact Combi Elektroniikkatuotteet Pienjännitepainikkeet Pienjännitepainikkeet punaisella LED indikoinnilla. 400mA, 2-24VAC tai 2-30VDC. IP20 uppokojerasiaan c/c 60 mm tai 35 mm syvään pintakojerasiaan. Impulssitoiminto. Saatavana -, 2- tai 4-osaisena. -osainen pienjännitepainike valkoinen 70 WDE00279 antrasiitti 70 2 WDE00379 metalli 70 3 WDE osainen pienjännitepainike valkoinen 70 2 WDE antrasiitti WDE metalli WDE osainen pienjännitepainike valkoinen 70 3 WDE antrasiitti WDE metalli WDE Vikavirtasuojakytkin Vikavirtasuojakytkin 6A IP20 uppokojerasiaan c/c 60 mm tai 35 mm syvään pintakojerasiaan. ON/OFF kytkimellä ja testipainikkeella. Tyyppi A versio, 30 ma. Vikavirtasuojakytkin valkoinen WDE Sähkökalusteet ja -tarvikkeet

45 Exxact Primo Exxact Design Exxact Solid Exxact Combi Elektroniikkatuotteet Valonsäätimet, painikesäätimet Painikesäädin 400W/VA Universaalit painikesäätimet resistiivisille- ja muuntajakuormille. Mahdollisuus ohjata resistiivistä tai yhden muuntajatyypin kuormia (kapasitiivinen tai induktiivinen) yhtäaikaisesti. Eri tyypin muuntajakuormia ei saa sekoittaa. Ohjaus useasta eri paikasta kytkemällä vipupainike sivuohjaimeksi. Mahdollisuus kytkeä enintään viisi sivuohjainta. Edellisen valotason muistitoiminto. Kannellinen malli voidaan vaihtaa upporasia-asennuksissa IP44-luokkaan tiivistyspaketilla ja pinta-asennuksissa IP44 pintakojerasialla. Painikesäädin 400W/VA valkoinen WDE antrasiitti WDE metalli WDE Kytkin/säädin 300W Kombi-säädin kahdella piirillä - kytkinpiiri (8A) ja säädinpiiri (300VA). Säädinpiiri resistiivisille kuormille ja rautasydänmuuntajille. Kytkinpiiri kaikille kuormille. Molempiin piireihin voi kytkeä sivuohjainpainikkeet. Maks. viisi painiketta. Edellisen valotason muistitoiminto. Kannellinen malli voidaan vaihtaa upporasia-asennuksissa IP44-luokkaan tiivistyspaketilla ja pinta-asennuksissa IP44 pintakojerasialla. Kytkin/säädin 8A/300VA valkoinen WDE antrasiitti WDE metalli WDE Kaksoissäädin Kaksoissäädin resistiivisille- ja muuntajakuormille. Mahdollisuus ohjata resistiivistä tai yhden muuntajatyypin kuormia (kapasitiivinen tai induktiivinen) piiriä kohti. Eri tyypin muuntajakuormia ei saa sekoittaa samaan piiriin. Molemmat piirit ovat erikseen ohjattavissa. Molempiin piireihin voi kytkeä sivuohjainpainikkeet. Edellisen valotason muistitoiminto. Vasen piiri toimii vain jos oikeaan piiriin on kytketty kuorma. Valonsäädin 2 x 200RCL valkoinen WDE00274 antrasiitti WDE00374 metalli WDE Sähkökalusteet ja -tarvikkeet 45

46 Exxact Primo Exxact Design Exxact Solid Exxact Combi Elektroniikkatuotteet Valonsäätimet, kierrettävät säätimet Säädin LED-lampuille Universaalisäädin vaihetta leikkaavaan säätöön sopiville LED-lampuille ja -valaisimille. Sopii myös hehkulampuille, 230V halogeenilampuille sekä pienjännitehalogeenilampuille elektronisella tai rautasydänmuuntajalla. Oletuksena RC/RL-säätötapa. Jos LED-lampulla säätötulos ei ole tyydyttävä, säätötavan voi vaihtaa RL LED -tilaan. Suurin teho LED-lampuilla 200 W oletustilassa, 40 W RL LED -tilassa. Säädettävä minimi- ja maksimitaso. Päälle/pois -sivuohjausmahdollisuus 6-kytkimellä. Voidaan vaihtaa uppokojerasia-asennuksissa IP44-luokkaan tiivistyspaketilla ja pinta-asennuksissa IP44 pintakojerasialla. Mahdollisuus vaihtaa keskiölevy kirkkaaseen läpinäkyvään tai harjattuun teräkseen. Valonsäädin LED-lampuille UNI400LED valkoinen WDE antrasiitti WDE metalli WDE Tyristorisäädin 400W/VA Tyristorisäädin resistiivisille kuormille tai perinteisille muuntajille. Päälle/pois -sivuohjausmahdollisuus 6-kytkimellä. Edellisen valotason muistitoiminto. Voidaan vaihtaa uppokojerasia-asennuksissa IP44-luokkaan tiivistyspaketilla ja pinta-asennuksissa IP44 pintakojerasialla. Mahdollisuus vaihtaa keskiölevy kirkkaaseen, läpinäkyvään tai harjattuun teräkseen. Valonsäädin SD400 valkoinen WDE antrasiitti WDE metalli WDE Transistorisäätimet 35 ja 630W Transistorisäädin resistiivisille kuormille tai elektronisille muuntajille. Päälle/pois- sivuohjausmahdollisuus 6-kytkimellä. Edellisen valotason muistitoiminto. Voidaan vaihtaa uppokojerasia-asennuksissa IP44-luokkaan tiivistyspaketilla ja pinta-asennuksissa IP44 pintakojerasialla. Mahdollisuus vaihtaa keskiölevy kirkkaaseen läpinäkyvään tai harjattuun teräkseen. Valonsäädin 35RC valkoinen WDE0027 antrasiitti WDE0037 metalli WDE0048 Valonsäädin 630RC valkoinen WDE00273 antrasiitti WDE00373 metalli WDE Sähkökalusteet ja -tarvikkeet

47 Exxact Primo Exxact Design Exxact Solid Exxact Combi Elektroniikkatuotteet Valonsäätimet, kierrettävät säätimet Transistorisäädin 000W Transistorisäädin resistiivisille kuormille tai elektronisille muuntajille. Päälle/pois- sivuohjausmahdollisuus 6-kytkimellä. Edellisen valotason muistitoiminto. Voidaan vaihtaa uppokojerasia-asennuksissa IP44-luokkaan tiivistyspaketilla ja pinta-asennuksissa IP44 pintakojerasialla. Mahdollisuus vaihtaa keskiölevy kirkkaaseen läpinäkyvään tai harjattuun teräkseen. Valonsäädin 000RC valkoinen WDE00275 Tyristorisäädin 000VA Tyristorisäädin resistiivisille kuormille, rautasydänmuuntajille tai -vaihemoottoreille. Edellisen valotason muistitoiminto. Tarvitsee nollajohdon. Voidaan vaihtaa uppokojerasia-asennuksissa IP44-luokkaan tiivistyspaketilla ja pinta-asennuksissa IP44 pintakojerasialla. Mahdollisuus vaihtaa keskiölevy kirkkaaseen läpinäkyvään tai harjattuun teräkseen. Valonsäädin 000RL valkoinen WDE00279 Universaalisäätimet 420 ja 600W/VA Kierrettävä universaalisäädin resistiivisille kuormille ja yhden tyypin muuntajille (kapasitiivinen tai induktiivinen) samaan aikaan. Eri muuntajatyyppejä ei saa sekoittaa. Päälle/pois- sivuohjausmahdollisuus 6-kytkimellä. Edellisen valotason muistitoiminto. Voidaan vaihtaa uppokojerasia-asennuksissa IP44-luokkaan tiivistyspaketilla ja pinta-asennuksissa IP44 pintakojerasialla. Mahdollisuus vaihtaa keskiölevy kirkkaaseen läpinäkyvään tai harjattuun teräkseen. Valonsäädin 420RCL valkoinen WDE antrasiitti WDE metalli WDE Valonsäädin 600RCL valkoinen WDE antrasiitti WDE metalli WDE V ohjain Ohjain -0V elektronisten liitäntälaitteiden ohjaukseen. -kytkin painikekytkin. Edellisen valotason muistitoiminto. Voidaan vaihtaa uppokojerasia-asennuksissa IP44-luokkaan tiivistyspaketilla ja pinta-asennuksissa IP44 pintakojerasialla. Mahdollisuus vaihtaa keskiölevy kirkkaaseen läpinäkyvään tai harjattuun teräkseen. Valonsäädin -0V valkoinen WDE antrasiitti WDE metalli WDE Sähkökalusteet ja -tarvikkeet 47

48 Exxact Primo Exxact Design Exxact Solid Exxact Combi Elektroniikkatuotteet Valonsäätimet, kierrettävät säätimet Moottorisäädin Moottorisäädin -vaihemoottorien ohjaukseen. -vääntökytkin. Voidaan vaihtaa uppokojerasia-asennuksissa IP44-luokkaan tiivistyspaketilla ja pinta-asennuksissa IP44 pintakojerasialla. Mahdollisuus vaihtaa keskiölevy läpinäkyvään versioon värisovituksilla tai harjattuun teräsversioon. Moottorinsäädin 400VA valkoinen WDE antrasiitti WDE metalli WDE Säätimen lisätarvikkeet Kirkas läpinäkyvä/harjattu teräksinen keskiölevy valonsäätimille. Keskiölevy valonsäätimelle, Design kirkas WDE Keskiölevy valonsäätimelle, Solid harjattu teräs WDE Sähkökalusteet ja -tarvikkeet

49 Exxact Primo Exxact Design Exxact Solid Exxact Combi Elektroniikkatuotteet Liike- ja läsnäolotunnistimet Basic Liiketunnistin Basic saatavana kahtena versiona. 350W versio resistiivisille kuormille, R (ei tarvitse nollajohtoa). Huomaa minimikuormavaatimus 40 W vain resistiivinen kuorma. Versio 2300W kaikille kuormille, RCL, (tarvitsee nollajohdon) voi samanaikaisesti ohjata erilaisia kuormia. Ei minimikuormavaatimusta. Tunnistuskulma 20. Säädettävä ajastin ja valotason asetus. Suositeltu asennuskorkeus,0-,5m. Liiketunnistin 20 R 350W valkoinen WDE antrasiitti WDE metalli WDE Liiketunnistin 20 RCL 2300VA valkoinen WDE antrasiitti WDE metalli WDE Multi Liiketunnistin Multi saatavana kahtena versiona. 350W versio resistiiviselle ja muuntajakuormalle (kapasitiivinen tai induktiivinen), RC/RL (ei tarvitse nollajohtoa). Huomaa minimikuormavaatimus 40 W. 2300W versio kaikille kuormille, RCL (tarvitsee nollajohdon), voi samanaikaisesti ohjata erilaisia kuormia. Ei minimikuormavaatimusta. Tunnistuskulma 80.Tunnistimella on eri tiloja - automaattinen tai manuaalinen integroidulla painikkeella. 2300W versiossa on myös orjatila. Toimitetaan kahdella etulevyllä, integroidun painikkeen aukolla tai ilman. Säädettävät ajastin, valotaso, tunnistusalue ja herkkyysasetukset. Suositeltu asennuskorkeus,0-,5m. Liiketunnistin 80 RC/RL 350VA valkoinen WDE antrasiitti WDE metalli WDE Liiketunnistin 80 RCL 2300VA valkoinen WDE antrasiitti WDE metalli WDE Advanced Liiketunnistin Advance 2,2m. 2300W kaikille kuormille, RCL, (tarvitsee nollajohtimen), voi samanaikaisesti ohjata eri kuormatyyppejä. Tunnistuskulma 80. Tunnistimella on kolme tilaa - automaatti- / manuaalitila ulkoisella painikkeella tai orja. Suositeltu asennuskorkeus,8-3,5m (optimi 2,2m). Läsnäolotunnistin 80 RCL 2300VA valkoinen WDE antrasiitti WDE metalli WDE Sähkökalusteet ja -tarvikkeet 49

50 Exxact Primo Exxact Design Exxact Solid Exxact Combi Elektroniikkatuotteet Ajastimet ja kellokytkimet Elektroniset ajastiimet Elektroninen ajastin 0A. Säädettävä viive - 5, 30min,, 2, 4 tai 8 tuntia. Tarvitsee nollajohdon. Voi ohjata sekä AC että DC kuormia. Punainen LED indikointi kun ajastin on aktiivinen. Kannellinen malli voidaan vaihtaa uppokojerasia-asennuksissa IP44-luokkaan tiivistyspaketilla ja pinta-asennuksissa IP44 pintakojerasialla. Elektroninen ajastin 2-napainen valkoinen WDE00287 antrasiitti WDE00347 metalli WDE00447 Elektroninen ajastin -napainen valkoinen WDE Mekaaniset ajastimet Mekaaninen 2-kytkinajastin kiertonupilla. Saatavissa kahtena versiona alueille 0-5 minuuttia tai 0-20 minuuttia. Mekaaninen ajastin 0-5 min valkoinen WDE antrasiitti WDE metalli WDE Mekaaninen ajastin 0-20 min valkoinen WDE antrasiitti WDE metalli WDE Kellokytkin näytöllä Elektroninen kellokytkin näytöllä, -kytkin. Viikkotoiminto ja satunnaistoisto. Valintakytkin On(), Off(0) tai Automaattinen (A). Kaksi erillistä muistialuetta 8 On/Off kytkennällä. Varakäyntiaika 24 tuntia. Kellokytkin näytöllä valkoinen WDE antrasiitti WDE metalli WDE Sähkökalusteet ja -tarvikkeet

51 Exxact Primo Exxact Design Exxact Solid Exxact Combi Elektroniikkatuotteet Termostaatit Viikko-ohjelmoitava termostaatti kosketusnäytöllä Elektroninen viikko-ohjelmoitava termostaatti kosketusnäytöllä 6A. Valittavissa huonelämmönsäätö, lattialämmityksen säätö, yhdistelmä tai PWM. Lämpötila-alue: huonesäätö C, lattiasäätö C. Kolme esiohjelmoitua sekä vapaasti ohjelmoitava viikko-ohjelma. Releen toiminta valittavissa NO/NC. Lattialämmitysanturi ei sisälly toimitukseen. Viikko-ohjelmoitava termostaatti WTH-6 valkoinen WDE antrasiitti WDE metalli WDE Lattialämmitysanturi WDE Elektroninen termostaatti kosketusnäytöllä Elektroninen termostaatti kosketusnäytöllä 6A. Mahdollisuus säätää huone-, lattialämpötilan tai molempien mukaan (dual mode). Lämpötila-alue: huonesäätö C, lattiasäätö C. Maksimilämpötilan rajoitin (säädettävä) on suojattu PIN koodilla. Mahdollisuus lämpötilan yöpudotukseen (säädettävä ± O C). Huom! Lattialämmitysanturi ei sisälly toimitukseen. Termostaatti kosketusnäytöllä valkoinen WDE00289 antrasiitti WDE00389 metalli WDE Lattialämmitysanturi WDE Elektroninen lattiatermostaatti Elektroninen lattialämmitystermostaatti 6A. Lämpötila-alue C. C tarkkuus ON/OFF välillä. LED merkkivalo indikointi - vihreä (jännite päällä), punainen (lämmitys aktiivinen). Lattialämmitysanturi sisältyy toimitukseen. Lattialämmitystermostaatti valkoinen WDE00288 antrasiitti WDE00388 metalli WDE00488 Elektroninen huonetermostaatti Elektroninen huonelämmitystermostaatti 0A. Lämpötila-alue C. C tarkkuus ON/OFF välillä. LED merkkivalo indikointi - punainen (lämmitys aktiivinen). Huonetermostaatti valkoinen WDE antrasiitti WDE metalli WDE Sähkökalusteet ja -tarvikkeet 5

52 Exxact Primo Exxact Design Exxact Solid Exxact Combi Connect Langaton ohjaus Langattomat painikkeet Paristokäyttöinen langaton radiotaajuuslähetin,2 tai 4 kanavalla ohjaamaan Connect langaton -järjestelmän vastaanottimia. Voidaan asentaa mille tahansa tasaiselle pinnalle joko ruuveilla tai 2-puolisella teipillä (c/c 60mm kojerasiaa ei tarvita). Paristo sisältyy toimitukseen. Connect painike -os. valkoinen WDE00290 antrasiitti WDE00390 metalli WDE00490 Connect painike 2-os. valkoinen WDE antrasiitti WDE metalli WDE Connect move-painike valkoinen WDE Kytkinvastaanotin Connect kytkinvastaanotin lähdön ohjaamiseen. IP20 uppokojerasiaan c/c 60 mm tai 35 mm syvään pintakojerasiaan. Käsikäyttö- sekä langaton kauko-ohjausmahdollisuus. 300W versio vain resistiivisille kuormille ja 000VA versio resistiivisille ja kapasitiivisille kuormille. Connect Kytkinvastaanotin 300R valkoinen WDE antrasiitti WDE metalli WDE Connect Kytkinvastaanotin 000RCL valkoinen WDE0029 antrasiitti WDE0039 metalli WDE0049 Valonsäädin Connect langaton valonsäädinvastaanotin lähdön ohjaamiseen. IP20 uppokojerasiaan c/c 60 mm tai 35 mm syvään pintakojerasiaan. Käsikäyttö- sekä langaton kauko-ohjausmahdollisuus. Resistiivisten, kapasitiivisten tai induktiivisten kuormien säätöön (ei sekakuormille). Automaattinen kytketyn kuorman tunnistus. Muistitoiminnolla. Connect valonsäädin 420RCL valkoinen WDE00293 antrasiitti WDE00393 metalli WDE Sähkökalusteet ja -tarvikkeet

53 Exxact Primo Exxact Design Exxact Solid Exxact Combi Connect Langaton ohjaus Verhokytkin Connect verhokytkin. IP 20 uppokojerasia-asennuksiin tai 35mm pintakojerasiaan. Käsikäyttö- sekä langaton kauko-ohjausmahdollisuus. Varustettu sähköisellä lukituksella. CONNECT verhokytkin valkoinen WDE antrasiitti WDE metalli WDE Liitäntäyksiköt Connect jako- tai kojerasiaan asennettavat liitäntäyksiköt. Connect pinta-asennettavat liitäntäyksiköt asennuskotelolla, kotelointiluokka IP20, vedonpoistajalla. Connect relevastaanotin 2000 W SFR05460 Connect säädinvastaanotin VA SFR Connect lähetinmoduuli SFR Connect relevastaanotin as.kotelolla x0 A MTN50-00 Connect relevastaanotin as.kotelolla 2x6 A MTN Connect relevastaanotin as.kotelolla 0 A 2-nap MTN Connect verho-ohjainvastaanotin as.kotelolla MTN Connect säädinvastaanotin as.kotelolla VA MTN Connect lähetin as.kotelolla 2x230VAC MTN Connect reittin as.kotelolla MTN Lisätarvikkeet USB-liitin ja PC-ohjelma ovat tarpeen kun Connect-järjestelmä ohjelmoidaan Easy Connect -käyttöönoton sijaan tietokoneella. PC-ohjelman avulla suurten järjestelmien (yli 5 laitetta) hallinta on helpompaa ja saadaan enemmän toimintoja. Connect kauko-ohjain. Connect kauko-ohjain MTN Connect USB-liitin ja PC-ohjelma MTN50680 Sähkökalusteet ja -tarvikkeet 53

54 Exxact Primo Exxact Design Exxact Solid Exxact Combi KNX Kiinteistöjen ohjausjärjestelmät Painikkeet Ohjauspainikkeet KNX-järjestelmälle. Parametrivalikoima tukee kaikkia standardidatatyyppejä sekä skenaarioita Painike 2-os.: 2 painiketta, 2 merkkivaloa, opastinvalo Painike 4-os.: 4 painiketta, 4 merkkivaloa, opastinvalo Painike 8-os.: 8 painiketta, 8 merkkivaloa, opastinvalo Painike 8-os.+IR: 8 painiketta, 8 merkkivaloa, opastinvalo, IR-vastaanotin KNX-painike 2-os. valkoinen WDE00293 antrasiitti WDE00393 metalli WDE00493 KNX-painike 4-os. valkoinen 28 6 WDE antrasiitti WDE metalli WDE KNX-painike 8-os. valkoinen WDE antrasiitti WDE metalli WDE KNX-painike 8-os.+IR valkoinen WDE antrasiitti WDE metalli WDE Sähkökalusteet ja -tarvikkeet

55 Exxact Primo Exxact Design Exxact Solid Exxact Combi KNX Kiinteistöjen ohjausjärjestelmät Liiketunnistimet KNX liike- ja läsnäolotunnistimet automaattiseen valaistuksen, lämmityksen, jäähdytyksen, markiisien ja muiden toimintojen ohjaamiseen. Integroitu väyläliityntäyksikkö sisältyy. Liiketunnistin, m., 80 Liiketunnistin 2,2 m., 80, 2-osainen tunnistusalue Läsnäolotunnistin Basic 360, -osainen tunnistusalue, alueen halk. 4 m. Läsnäolotunnistin Standard 360, master/slave, 4-osainen tunnistusalue Läsnäolotunnistin valonsäätö 360, ed. lisäksi vakiovalonsäätö KNX 220 liiketunnistin ulkokäyttöön. Kotelointiluokka IP55. Käännettävä sensoripää 220 KNX PIR-liiketunnistin 80º,m valkoinen WDE antrasiitti WDE metalli WDE KNX PIR-liiketunnistin 80º 2,2m valkoinen WDE antrasiitti WDE metalli WDE KNX Basic -läsnäolotunnistin valkoinen MTN63079 KNX Standard -läsnäolotunnistin valkoinen MTN63089 KNX valonsäätö/ir -läsnäolotunnistin valkoinen MTN63099 KNX pinta-asennusrasia 360 malleille valkoinen MTN55069 KNX 220 -liiketunnistin valkoinen MTN63259 Lämmönsäätö KNX termostaatti huoneilman lämmityksen ja/tai jäähdytyksen ohjaukseen, tai lattialämmitykselle ulkoisella anturilla (kojeen kotelointiluokka IP20). Integroitu väyläliityntäyksikkö sisältyy. DIN puhallinkonvektorisäädin 2- tai 4-putkijärjestelmille. 3 puhallinnopeutta. DIN lämmityksen ohjain termoelektrisille toimilaitteille. 6 lämmitys- tai jäähdytyspiiriä, enint. 4 toimilaitetta / piiri. Termoelektriset toimilaitteet ja adapterit. Venttiilitoimilaitteet integroidulla väyläliityntäyksiköllä. KNX termostaatti valkoinen WDE antrasiitti WDE metalli WDE Ulkoinen anturi musta MTN66790 KNX Fan-Coil puhallinkonvektorisäädin DIN MTN KNX lämmityksen ohjain 6x24/230/0,6 DIN MTN KNX termoelektrinen toimilaite 24V MTN63926 KNX termoelektrinen toimilaite 230V MTN63925 KNX VA50 adapteri MTN KNX VA78 adapteri MTN KNX VA80 adapteri MTN KNX VA26N (LK) adapteri B KNX VA32 (Wirsbo) adapteri B KNX venttiilitoimilaite MTN Sähkökalusteet ja -tarvikkeet 55

56 Exxact Primo Exxact Design Exxact Solid Exxact Combi KNX Kiinteistöjen ohjausjärjestelmät Painikkeet lämmönsäätimellä Monitoimipainikkeet integroidulla lämmönsäätimellä lämmityksen ja/tai jäähdytyksen ohjaukseen. Taustavalaistu näyttö. Lämmönohjauksen toimintoja käytetään näytön reunoja painamalla. Painikkeet ohjelmoitavissa valaistuksen tai muiden toimintojen ohjaukseen. Integroitu väyläliityntäyksikkö sisältyy. Monitoimipainike 4-os.: 4 painiketta, 4 merkkivaloa, näyttö. Monitoimipainike 8-os.: 8 painiketta, 8 merkkivaloa, näyttö. Asennetaan -os. kojerasiaan, tarvitsee 2-os. peitelevyn. KNX multipainike 4-os.+näyttö valkoinen WDE antrasiitti WDE metalli WDE KNX multipainike 8-os.+näyttö valkoinen WDE00294 antrasiitti WDE00394 metalli WDE00494 Vipupainikkeet KNX vipupainikkeet merkkivalolla. Parametrivalikoima tukee perustoimintoja (on/off, valon säätö, verhot). Integroitu väyläliityntäyksikkö sisältyy. KNX vipupainike toiminto valkoinen WDE antrasiitti WDE metalli WDE KNX vipupainike 2 toimintoa valkoinen WDE antrasiitti WDE metalli WDE Sähkökalusteet ja -tarvikkeet

57 Exxact Primo Exxact Design Exxact Solid Exxact Combi KNX Kiinteistöjen ohjausjärjestelmät Teholähteet 60mA ja 320mA teholähteet pieniin kohteisiin tai päälinjaan. KNX kuristin sisältyy. 640mA teholähde yleisiin KNX sovelluksiin. KNX kuristin sisältyy. 640mA teholähde varavirran syöttöominaisuudella. KNX kuristin sisältyy. DIN varateholähde ja akut. 24 V teholähteet väyläjärjestelmän ulkopuoliseen tehonsyöttöön. KNX teholähde 60mA MTN68406 KNX teholähde 320mA MTN KNX teholähde 640mA MTN KNX teholähde 640mA varavirta MTN KNX varateholähdeyksikkö DIN MTN68390 Akku 2V 8Ah MTN66899 Akku 2V 7,2Ah MTN KNX teholähde 24V DC/0,4A MTN KNX teholähde 24V AC/A MTN Väyläkaapeliliittimet Punainen/harmaa liitin väyläkaapelin kytkentään ja haaroittamiseen. Enintään 4 johtoparille. Keltainen/valkoinen liitin KNX-kaapelin varaparin kytkentöihin. Väyläkaapeliliitin pun./harmaa MTN68970 kelt./valkoinen MTN Linja-/alueyhdistin KNX linjatoistin tai linja-alueyhdistin. Linja-/alueyhdistin MTN Sähkökalusteet ja -tarvikkeet 57

58 Exxact Primo Exxact Design Exxact Solid Exxact Combi KNX Kiinteistöjen ohjausjärjestelmät Rajapinnat USB-sovittimet KNX-järjestelmän ohjelmointiin. KNX/IP reititin KNX-järjestelmän ohjelmointiin tai käytettäväksi linja-alueyhdistimenä. Tarvitsee ulkoisen teholähteen (esim / 24VDC 0,4A). Logiikkayksikkö REG-K, viestien priorisointiin, viiveisiin tai loogisiin operaatioihin. KNX/IP-rajapinta insidecontrol tablettiohjauksiin (Android/IOS). Tarvitsee ulkoisen teholähteen (esim / 24VDC 0,4A). USB-sovitin DIN MTN68829 USB-sovitin upotettu MTN68799 KNX/IP-reititin DIN MTN Logiikkamoduuli DIN MTN KNX / IP-rajapinta InsideControl MTN Visualisointiyksiköt KNX homelynk monirajapinta. Liityntöjä KNX TP, KNX IP, Bacnet, Modbus RTU, USB, RS232. Visualisointi, trendien näyttö ja tallennus (esim. energiankulutus), vuosikello-ohjaukset. Loogisia operaatioita ja muita toimintoja voidaan toteutaa lauseke-ohjelmoinnilla. Tarvitsee jännitelähteen 24 VDC min. 2 W (esim ) Visualisointi/logiikkayksikkö homelynk LSS0000 Binääritulot Binääritulot 0 V, potentiaalittomille kärkitiedoille. Binääritulot 24 V, kärkitiedoille 24 V AC/DC. Binääritulot 230 V, kärkitiedoille 230 VAC. Painikerajapinta 2- tai 4-os. Asennetaan esim. kojerasiaan. Binääritulo 0V 4x0 DIN MTN Binääritulo 0V 8x0 DIN MTN Binääritulo 24V 4x24 DIN MTN Binääritulo 24V 8x24 DIN MTN Binääritulo 230V 4x230 DIN MTN Binääritulo 230V 8x230 DIN MTN Painikerajapinta 2-painike plus MTN Painikerajapinta 4-painike plus MTN Sähkökalusteet ja -tarvikkeet

59 Exxact Primo Exxact Design Exxact Solid Exxact Combi KNX Kiinteistöjen ohjausjärjestelmät Aikalähettimet ja kello-ohjaus Aikalähetin lähettää ajan ja päivämäärän väylälle. Vuosikello 8 kanavalla ja astrotoiminnollla. Kytkentäaikojen ohjelmointi kojeen näytöllä ja painikkeilla. Asennus voidaan täydentää GPS-antennilla, joka synkronoi kellon. Aikalähetin DIN MTN Vuosikello 8-kan MTN GPS-antenni vuosikellolle MTN Sääasemat KNX sääasemat valaistuksen hämäräohjaukseen, auringoltasuojaukseen, markiisien tuulisuojaukseen, mittaustietojen näyttämiseksi kosketusnäytöllä tms. Integroitu väyläliityntäyksikkö sisältyy. Sääasema Basic mittaa valotason, ulkoilman lämpötilan ja tuulenvoimakkuuden sekä tunnistaa sateen. Tarvitsee KNX-väylän lisäksi 230 V jännitteen. Valoisuus/lämpötila-anturi mittaa valotason ja ulkoilman lämpötilan. Sääasema Basic MTN Valoisuus-/lämpötila-anturi IP MTN66399 Energiamittaus KNX energiamittari 3x6A, tarkkuus standardin IEC mukainen. Mm. kanavakohtainen ja yhteenlaskettu energian kulutustieto, hälytysrajat ja säästötoiminnot. Mittarointirajapinta enint. 0 Schneider Electricin Modbus -energiamittarin kytkemiseksi KNX.järjestelmään ohjauksia, valvontaa tai visualisointia varten. Energiamittari 3x230V/6A MTN Mittarointirajapinta KNX/Modbus MTN Sähkökalusteet ja -tarvikkeet 59

60 Exxact Primo Exxact Design Exxact Solid Exxact Combi KNX Kiinteistöjen ohjausjärjestelmät Kytkintoimilaitteet DIN kytkintoimilaitteet 6 A. Käsiohjausmahdollisuus ilman jännitettä väylällä. DIN kytkintoimilaitteet 6 A virranmittauksella ja logiikkatoiminnoilla. Käsiohjausmahdollisuus ilman jännitettä väylällä. DIN kytkintoimilaitteet 0 A. Käsiohjausmahdollisuus. Uppoasennettava kytkintoimilaite 6 A. Kytkintoimilaite 6A 2x230/6 DIN käsiohjaus MTN Kytkintoimilaite 6A 4x230/6 DIN käsiohjaus MTN Kytkintoimilaite 6A 8x230/6 DIN käsiohjaus MTN Kytkintoimilaite 6A 2x230/6 DIN käsiohjaus MTN Kytkintoimilaite 6A 2x230/6 DIN käsiohj. ja virtamittaus MTN Kytkintoimilaite 6A 4x230/6 DIN käsiohj. ja virtamittaus MTN Kytkintoimilaite 6A 8x230/6 DIN käsiohj. ja virtamittaus MTN Kytkintoimilaite 6A 2x230/6 DIN käsiohj. ja virtamittaus MTN Kytkintoimilaite 0A 2x230/0 DIN käsiohjaus MTN Kytkintoimilaite 0A 4x230/0 DIN käsiohjaus MTN Kytkintoimilaite 0A 8x230/0 DIN käsiohjaus MTN Kytkintoimilaite 0A 2x230/0 DIN käsiohjaus MTN64922 Kytkintoimilaite 6A upposaennus x230/ MTN Verhotoimilaitteet DIN verhotoimilaiteet 0 A. Ylös/alas- ja lamellien säätö. Käsiohjausmahdollisuus. DIN markiisitoimilaite 0 A. Ylös/alas-säätö. Käsiohjausmahdollisuus. DIN verho/kytkintoimilaitteet 0 A. Ylös/alas- ja lamellien säätö, vaihtoehtoisesti releparia voi käyttää on/off ohjauksiin. Käsiohjausmahdollisuus. DIN verhotoimilaite 6 A. Ylös/alas- ja lamellien säätö. Verhotoimilaite 0A 2x/0 DIN käsiohjaus MTN Verhotoimilaite 0A 4x/0 DINkäsiohjaus MTN Verhotoimilaite 0A 8x/0 DIN käsiohjaus MTN Markiisitoimilaite 0A 4x/0 DIN käsiohjaus MTN Verho-/kytkintoimilaite 0A 8x/6x/0 DIN käsiohjaus MTN Verho-/kytkintoimilaite 0A 2x/24x/0 DIN käsiohjaus MTN64992 Verhotoimilaite 4x24/6 DIN-K MTN Analogiayksiköt Analogiyksikössä on 4 tulo- tai lähtökanavaa, lisäyksikössä 4 lisäkanavaa. Kukin kanava valittavissa mA, mA, 0... V tai V viesteille. Tarvitsee ulkoisen teholähteen (esim / 24 VAC A). Analogituloyksikkö 4-kanavainen perusyksikkö MTN6829 Analogituloyksikkö 4-kanavainen lisäyksikkö MTN68292 Analogilähtöyksikkö 4-kanavaa perusyksikkö MTN68229 Analogilähtöyksikkö 4-kanavaa lisäyksikkö MTN Sähkökalusteet ja -tarvikkeet

61 Exxact Primo Exxact Design Exxact Solid Exxact Combi KNX Kiinteistöjen ohjausjärjestelmät Valonsäätimet Valonsäätimet universal soveltuvat hehkulampuille, 230 V halogeenilampuille sekä pienjännitehalogeenilamppujen elektronisille- tai rautasydänmuuntajille. Automaattinen kuormatyypin tunnistus. Elektroninen oikosulkuja ylikuormitussuojaus. Käsiohjausmahdollisuus. Valonsäätimet 2x300 W ja 4x250 W soveltuvat lisäksi myös LED-lampuille. Valonsäätimet 0-0 V liitäntälaitteille (mm. loisteputket, LED-valaisimet). 0-0 V tai -0 V säätöpiiri 00 ma, rele 6 A (cos phi=0,6). Käsiohjausmahdollisuus. DALI gateway liitäntärajapinta ja DALI master enintään 64 valaisimelle 6 ryhmässä. DALI-valaisimien käyttöönotto ETS-ohjelmalla, etulevyn painikkeilla tai PC-tietokoneella. Valonsäädin universal 4x50W DIN MTN64935 Valonsäädin universal 4x250W DIN MTN Valonsäädin universal 2x300W DIN MTN Valonsäädin universal 500W DIN MTN Valonsäädin universal 000W DIN MTN64930 Ohjausyksikkö 0-0V -säätöpiiri DIN MTN64709 Ohjausyksikkö 0-0V 3-säätöpiiriä DIN MTN64699 KNX-DALI-Gateway /6(64)/64 DIN MTN Kosketusnäytöt 7 tuuman 800x480 pikselin värikosketusnäyttö KNX-toimintojen hallintaan. Toimintoja mm. viikkokello, skenaariot, hälytykset, simulointi, lämpötilat. Asennus vaakaan tai pystyyn. Selaintoiminto esim. IP-kameroiden still-kuville tai kevyeen www-käyttöön (mobiilioptimoidut sivut). Voidaan personoida elektronisella diashow-toiminnolla. Päivitys USB-portin kautta. Monikielituki ja salasanasuojaus pääkäyttäjätominnoille. Kytketään 230 V jännitteeseen, KNX-väylään ja optiona myös Ethernet-verkkoon Kosketusnäyttö MTN Asennusrasia harmaa MTN Ulkokehys valkoinen MTN Sisäkehys valkoinen MTN USB-varakansi valkoinen MTN Ulkokehys musta MTN Sisäkehys musta MTN USB-varakansi musta MTN Ulkokehys ruostumaton teräs MTN Ulkokehys musta alumiini MTN Ulkokehys alumiini MTN Ulkokehys valkoinen alumiini MTN Ulkokehys valkoinen lasi MTN Ulkokehys kiiltävä messinki MTN Sähkökalusteet ja -tarvikkeet 6

62 Exxact Primo Exxact Design Exxact Solid Exxact Combi Kehykset Primo Primo Primo-kehykset koko Exxact-sarjaan. - 5 osaiset kehykset, keskiölevyllisen 2-pistorasian kehys sekä matriisikehykset. Moniosaisissa kehyksissä irrotettavat välisillat kojeille, jotka vaativat isomman aukon. IP20 uppokojeasennusrasiaan tai pinta-asennukseen pinta-asennusrasian kanssa. Voidaan vaihtaa uppokojerasia-asennuksissa IP44-luokkaan tiivistyspaketilla ja pinta-asennuksissa IP44-pintakojerasialla. -osaisessa kehyksessä on vaihdettava Design kehyksen pintaosa. -osainen kehys 50 kpl laatikossa kiinteällä pintaosalla ( ei vaihdettavissa) -kehys, Primo valkoinen WDE valkoinen WDE antrasiitti WDE00350 metalli WDE kehys, Primo valkoinen WDE antrasiitti WDE metalli WDE kehys, Primo valkoinen WDE antrasiitti WDE metalli WDE kehys, Primo valkoinen WDE antrasiitti WDE metalli WDE kehys, Primo valkoinen WDE antrasiitti WDE metalli WDE pistorasian kehys, Primo valkoinen WDE antrasiitti WDE metalli WDE x2 -kehys, Primo valkoinen WDE antrasiitti WDE metalli WDE x3 -kehys, Primo valkoinen WDE antrasiitti WDE metalli WDE Sähkökalusteet ja -tarvikkeet

63 Exxact Primo Exxact Design Exxact Solid Exxact Combi Kehykset Combi Combi Kehykset adapterilla soveltuvat kaikkiin Exxact toimintoihin. Vino 2-pistorasia voidaan asentaa kehykseen poistamalla adapteriosio. IP20 uppokojerasia-asennuksiin tai pinta-asennuksiin yhdessä pintakojerasian kanssa. -kehys, Combi valkoinen WDE antrasiitti WDE00380 metalli WDE kehys, Combi valkoinen WDE antrasiitti WDE metalli WDE kehys, Combi valkoinen WDE antrasiitti WDE metalli WDE kehys, Combi valkoinen WDE antrasiitti WDE metalli WDE kehys, Combi valkoinen WDE antrasiitti WDE metalli WDE Basic Käyttöalueet: sairaalat, terveyskeskukset, koulut ja vastaavat tilat. -kehys Basic valkoinen WDE kehys Basic valkoinen WDE kehys Basic valkoinen WDE kehys Basic valkoinen WDE kehys Basic valkoinen WDE Sähkökalusteet ja -tarvikkeet 63

64 Exxact Primo Exxact Design Exxact Solid Exxact Combi Kehykset Design Kirkas, Design Kehykset läpinäkyvällä pintaosalla ja useita helposti vaihdettavia väriliuskoja. Värimalleissa 6 väriä. hiekkakivi beige NCS 2005-Y20R rubiininpunainen NCS 2070-R0B merituulensininen NCS 00-R90B salvianvihreä NCS 300-G60Y tumma anis NCS 8000-N lumivalkoinen NCS 0500-N Mahdollisuus suunnitella oman väriliuska pintaosan alle. -värikehys, Design kirkas WDE värikehys, Design kirkas WDE värikehys, Design kirkas WDE pistorasia värikehys, Design kirkas WDE Sähkökalusteet ja -tarvikkeet

65 Exxact Primo Exxact Design Exxact Solid Exxact Combi Kehykset Solid Harjattu teräs, Solid Metalliset kehykset harjattu teräs -pinnalla. Saatavana -4 aukkoisena, avonaisena 2-osaisena sekä 2-pistorasialle. -kehys, Solid harjattu teräs 2 23 WDE kehys, Solid harjattu teräs WDE kehys, Solid harjattu teräs WDE kehys, Solid harjattu teräs WDE kehys, avoin, Solid harjattu teräs WDE pistorasiakehys, Solid harjattu teräs WDE Lasi, Solid Lasista valmistetut kehykset värillisellä taustapainatuksella. Valkoiset mallit valkoisella taustakehyksellä. Musta- ja titaanimalli antrasiittitaustakehyksellä. Saatavana -4 aukkoisena, avonaisena 2-osaisena sekä 2-pistorasialle. -kehys lasi, Solid valkoinen WDE00484 musta WDE00485 titaani WDE kehys lasi, Solid valkoinen WDE musta WDE titaani WDE kehys lasi, Solid valkoinen WDE musta WDE titaani WDE kehys lasi, Solid valkoinen WDE musta WDE titaani WDE kehys lasi, avoin, Solid valkoinen WDE musta WDE titaani WDE pistorasiakehys lasi, Solid valkoinen WDE musta WDE titaani WDE Sähkökalusteet ja -tarvikkeet 65

66 Exxact Primo Exxact Design Exxact Solid Exxact Combi Pintakojerasiat IP2 Pintakojerasiat IP2 pintakojerasiat asennettavaksi suoraan seinälle tai c/c 60mm seinärasian päälle. Erilliset pohja- ja sivuosat helpottavat asennusta. Pohjassa erikokoisia aukkoaihioita. Voidaan käyttää minkä tahansa Exxact kehyksen kanssa. Saatavissa - 3 -aukkoiset versiot, sekä matalana (2mm) että korkeana (35mm) versiona. Myös erikoisversiona kokopeitelevylliselle 2-pistorasialle. Mahdollista lisätä vedonpoisto ja väliseinä. -pintakojerasia 2 mm valkoinen WDE antrasiitti 24 8 WDE00375 metalli WDE pintakojerasia 2 mm valkoinen WDE antrasiitti WDE metalli WDE pintakojerasia 2 mm valkoinen WDE antrasiitti WDE metalli WDE pintakojerasia 35 mm valkoinen WDE antrasiitti WDE00376 metalli WDE pintakojerasia 35 mm valkoinen WDE antrasiitti WDE metalli WDE pintakojerasia 35 mm valkoinen WDE antrasiitti WDE metalli WDE Pistorasiapintakojerasia 22mm valkoinen WDE antrasiitti WDE metalli WDE listakotelo valkoinen WDE00242 Kulmapintakojerasiat Kulmapintakojerasioita IP20 kulma- tai kaapinalusasennuksiin. Kaapeliläpiviennit sekä pohjassa että sivuilla. Soveltuu käytettäväksi kaikkien Exxact 2-osaisten kehysten kanssa. Sopii esim. kolmiosaisen pistorasian kanssa keittiön yläkaapiston alle. 2-kulmapintakojerasia valkoinen WDE antrasiitti WDE metalli WDE Sähkökalusteet ja -tarvikkeet

67 Exxact Primo Exxact Design Exxact Solid Exxact Combi IP 44 tuotteet Tiivistyspaketti, pintakojerasia Lisätarvikkeet Vedonpoistaja kaikkiin pintakojerasioihin. Erotuskappaletta voidaan käyttää kaikissa 2- ja 3- osasissa pintakojerasioissa. Rasiapihdit siistien kaapeliaukkojen tekoon pintasaennuskalusteissa ja rasioissa. Pintarasian vedonpoistaja WDE Pintarasian erotuskappale WDE Rasiapihdit IMT3608 IP44 tiivistyspaketit IP44 tiivistyspaketeissa -, 2- ja 3-aukkoiset versiot c/c 60mm uppokojerasia-asennuksia varten. -os. tiivistyspaketti IP44 Läpinäkyvä WDE os. tiivistyspaketti IP44 Läpinäkyvä WDE os. tiivistyspaketti IP44 Läpinäkyvä WDE Pintakojerasiat IP44 pinta-asennusrasiat asennettavaksi suoraan seinälle. Käytettäväksi Primo-kehyksen kanssa. IP44 merkintä rasian kyljessä. Mahdollista lisätä vedonpoisto. -pintakojerasia matala IP44 valkoinen WDE00285 antrasiitti WDE pintakojerasia korkea IP44 valkoinen WDE00286 antrasiitti WDE pintakojerasia korkea IP44 valkoinen WDE antrasiitti WDE Pintakojerasian lisätarvikkeet Vedonpoistaja ja kalvotiiviste IP44 pintakojerasiaan. Kalvotiiviste IP44 rasioille valkoinen WDE Vedonpoistaja IP44 rasioille valkoinen WDE Sähkökalusteet ja -tarvikkeet 67

68 Exxact Primo Exxact Design Exxact Solid Exxact Combi IP 44 tuotteet Kytkimet ja painikkeet, pistorasiat Nämä tuotteet voidaan muuttaa IP44 tuotteiksi lisäämällä IP44 tiivistyspaketti tai käyttämällä IP44 pintakojerasiaa. Kytkimet ja painikkeet Nämä IP2 tuotteet voidaan muuttaa IP44 tuotteiksi lisäämällä IP44 tiivistyspaketti tai käyttämällä IP44 pintakojerasiaa sekä Primo / Basic kehyksiä. 6/-kytkin JL valkoinen WDE antrasiitti WDE00352 metalli WDE /-kytkin RL valkoinen WDE antrasiitti WDE metalli WDE kytkin JL valkoinen WDE antrasiitti WDE00353 metalli WDE kytkin JL valkoinen WDE napainen JL valkoinen WDE napainen JL valkoinen WDE kytkin JL valkoinen WDE antrasiitti WDE00356 metalli WDE kytkin RL valkoinen WDE kytkin JL valkoinen WDE antrasiitti WDE metalli WDE vipupainike JL valkoinen WDE vipupainike JL valkoinen WDE Verhokytkin JL valkoinen WDE antrasiitti WDE00354 metalli WDE00454 Verhokytkin RL valkoinen WDE vipupainike LED JL valkoinen WDE antrasiitti WDE00346 metalli WDE vipupainike LED JL valkoinen WDE /-kontrollikytkin JL valkoinen WDE Kontrollikytkin "/0" JL valkoinen WDE Pistorasiat Nämä IP2 tuotteet voidaan muuttaa IP44 tuotteiksi lisäämällä IP44 tiivistyspaketti tai käyttämällä IP44 pintakojerasiaa. -pistorasia kannella JL valkoinen WDE antrasiitti WDE metalli WDE pistorasia lukittava JL valkoinen WDE Vikavirtasuojapistorasia kannella valkoinen WDE Sähkökalusteet ja -tarvikkeet

69 Exxact Primo Exxact Design Exxact Solid Exxact Combi IP 44 tuotteet Elektroniikkatuotteet Nämä tuotteet voidaan muuttaa IP44 tuotteiksi lisäämällä IP44 tiivistyspaketti tai käyttämällä IP44 pintakojerasiaa. Elektroniikkatuotteet Nämä IP20 tuotteet voidaan muuttaa IP44 tuotteiksi lisäämällä IP44 tiivistyspaketti tai käyttämällä IP44 pintakojerasiaa. Valonsäädin SD400 valkoinen WDE antrasiitti WDE metalli WDE Painikesäädin 400VA valkoinen WDE antrasiitti WDE metalli WDE Valonsäädin 35RC valkoinen WDE0027 antrasiitti WDE0037 metalli WDE0048 Valonsäädin 630RC valkoinen WDE00273 antrasiitti WDE00373 metalli WDE00483 Valonsäädin 000RC valkoinen WDE00275 Valonsäädin 000RL valkoinen WDE00279 Universaalisäädin 420W/VA valkoinen WDE antrasiitti WDE metalli WDE Universaalisäädin 600W/VA valkoinen WDE antrasiitti WDE metalli WDE Valonsäädin LED-lampuille UNI400LED valkoinen WDE antrasiitti WDE metalli WDE Ohjain -0V valkoinen WDE antrasiitti WDE metalli WDE Moottorinsäädin 400VA valkoinen WDE antrasiitti WDE metalli WDE Elektroninen ajastin 2-napainen valkoinen WDE00287 antrasiitti WDE00347 metalli WDE00447 Elektroninen ajastin -napainen valkoinen WDE Sähkökalusteet ja -tarvikkeet 69

70 Exxact Primo Exxact Design Exxact Solid Exxact Combi IP 44 tuotteet Kehykset ja muut tuotteet Nämä tuotteet voidaan muuttaa IP44 tuotteiksi lisäämällä IP44 tiivistyspaketti tai käyttämällä IP44 pintakojerasiaa. Kehykset ja muut tuotteet Nämä IP20 tuotteet voidaan muuttaa IP44 tuotteiksi lisäämällä IP44 tiivistyspaketti tai käyttämällä IP44 pintakojerasiaa. -kehys, Primo valkoinen WDE antrasiitti WDE00350 metalli WDE kehys moduuli, Primo valkoinen WDE antrasiitti WDE metalli WDE kehys moduuli, Primo valkoinen WDE antrasiitti WDE metalli WDE Keskiölevy avainkytkimelle valkoinen WDE Liitäntäkansi PL valkoinen WDE Liitäntäkansi KL valkoinen WDE Sähkökalusteet ja -tarvikkeet

71 Exxact Primo Exxact Design Exxact Solid Exxact Combi Tele, TV ja data Antenni, puhelinpistorasiat Antenni Antennikeskiölevy yleisimmille antennirasiarungoille R&TV aukoilla. Satelliittiliitintä varten aukkoaihio. IP20 c/c 60mm uppokojerasia-asennuksiin tai 35mm pintakojerasiaan. Keskiölevy R+TV+(SAT) valkoinen WDE antrasiitti WDE metalli WDE napainen puhelinpistorasia Puhelinpistorasia 3-napainen ruuviliittimin. Puhelinpistorasia 3-napainen valkoinen 70 7 WDE antrasiitti WDE00388 metalli WDE00488 Modulaarinen puhelinpistorasia Puhelinpistorasia RJ45 8-napainen hahloliittimin. Keskiölevyssä ruuvikiinnitys. Puhelinpistorasia x RJ45 valkoinen WDE00284 antrasiitti WDE00344 metalli WDE Sähkökalusteet ja -tarvikkeet 7

72 Exxact Primo Exxact Design Exxact Solid Exxact Combi Tele, TV ja data Sisäänpyyntöjärjestelmä Pöytäkoje Pöytäkoje on tarkoitettu ovikojeen ohjaamiseen. Pöytäkojeen mukana tulee 2 m liitosjohto. Pöytäkoje ESCON valkoinen EKO03377 Ovikoje Ovikoje asennetaan huoneen oven ulkopuolelle pinta- tai uppoasennuksena. Ovikojeessa on kalvonäppäin ja kirkkaat, symboleilla varustetut LEO-merkkivalot ja summeri. Nimikilpi on valaistu, koko 37x9 mm. Asennus -osaiseen kojerasiaan tai pinta-asennuskehykseen Virrankulutus 80mA. Toimitetaan ELKO RS6 kehyksellä, soveltuu asennettavaksi Exxact kehysmalliston Ovikoje valkoinen EKO0366 Kytkentäkaavio Ovikoje VAC 230 VAC RJ45 T568A -kytkentä RJ45 -liitin esim. Actassi CAT6 UTP Pöytäkoje Pöytäkojeen liitosjohto tai RJ45-laitejohto 72 Sähkökalusteet ja -tarvikkeet

73 Exxact Primo Exxact Design Exxact Solid Exxact Combi Tele, TV ja data Actassi Pölysuojallinen Suora datarasia pölynsuojilla x tai 2x LexCom-liittimille. IP20 c/c 60mm uppokojerasia-asennuksiin. Keskiölevyyn voidaan asentaa mikä tahansa LexCom liitin. Käännettävä merkintäkyltti. Voidaan varustaa myös värimerkintäliuskoilla erottamaan eri toiminnot toisistaan Tele, Data jne. Datarasia LexCom valkoinen WDE antrasiitti WDE metalli WDE Vino Datarasia vino x tai 2x LexCom-liittimille. IP20 c/c 60mm uppokojerasia-asennuksiin tai 35mm pintakojerasiaan. Keskiölevyyn voidaan asentaa mikä tahansa LexCom-liitin. Käännettävä merkintäkyltti. Voidaan varustaa myös värimerkintäliuskoilla erottamaan eri toiminnot toisistaan Tele, Data jne. Datarasia LexCom vino valkoinen WDE antrasiitti WDE metalli WDE LexCom dataliittimet LexCom dataliittimet. Actassi S-One Cat6A STP dataliitin Actassi S-One Cat6A STP dataliitin, suurpakkaus Actassi 500 STP CAT6A dataliitin Actassi 500 STP CAT6A dataliitin, suurpakkaus Actassi S-One Cat6 UTP dataliitin Actassi S-One Cat6 UTP dataliitin, suurpakkaus Actassi 250 UTP CAT6 dataliitin Actassi 250 UTP CAT6 dataliitin, suurpakkaus Actassi S-One Cat6 STP dataliitin Actassi S-One Cat6 STP dataliitin, suurpakkaus Actassi 250 STP CAT6 dataliitin Actassi 250 STP CAT6 dataliitin, suurpakkaus Sähkökalusteet ja -tarvikkeet 73

74 Exxact Primo Exxact Design Exxact Solid Exxact Combi Tele, TV ja data Actassi lisätarvikkeet Värimerkintäliuskat Värimerkintäliuskat sopivat datarasian kääntyvään merkintäikkunaan. Merkintäliuska on helppo vaihtaa ruuvimeisselin avulla. Värimerkintäliuskat sopivat myös Exxact Keystone -datarasiaan. LexCom värimerkintä musta WDE vihreä WDE punainen WDE sininen WDE keltainen WDE valkoinen WDE harmaa WDE Coax-adapteri Adapteri Coax F-liittimelle. Adapteri sopii sekä pölysuojalliseen että vinoon datarasiaan. LexCom coax adapteri harmaa WDE Kaiutinulostulo Kaiutinpistorasia 2-osainen, stereo. IP20 c/c 60mm uppokojerasia-asennuksiin tai 35mm pintakojerasiaan. Liitosjohdoille pikakiinnitteiset jousiliittimet, asennuskaapeleille takana ruuviliittimet. Kaiutinpistorasia valkoinen 70 0 WDE00295 antrasiitti WDE00395 metalli WDE Sähkökalusteet ja -tarvikkeet

75 Exxact Primo Exxact Design Exxact Solid Exxact Combi Tele, TV ja data Keystone -keskiölevyt Keystone-keskiölevy Datarasia 2x Keystone-liittimille. IP20 c/c 60mm uppokojerasia-asennuksiin tai 35mm pintakojerasiaan. Keskiölevyyn voidaan asentaa eri valmistajien Keystone liittimiä. Voidaan varustaa myös värimerkintäliuskoilla erottamaan eri toiminnot toisistaan - data, tele jne. Datarasia 2xKeystone, vino valkoinen WDE antrasiitti WDE metalli WDE Datarasia 2xKeystone Red, suora valkoinen WDE antrasiitti WDE metalli WDE Datarasia 2xKeystone Black, suora valkoinen WDE antrasiitti WDE metalli WDE Datarasia 2xKeystone Green, suora valkoinen WDE antrasiitti WDE metalli WDE Liittimet jotka sopivat Red, Black ja Green levyihin Red (5.4 x 9.3 mm) Gigamedia CET (LEVITON) Hexatronic ECS TCS (ELKO) Panduit mini-com Abitana AMP/Tyco Leoni Kerpen Nexans Setec Krone Black (4.7 x 20.4 mm) Brand-Rex Ackermann AMP/Tyco Leoni Kerpen LEVITON Molex Nexans Panduit APS Green (7.0 x 7.9 mm) Systimax Reichle & De-Massari Keskiölevy Keskiölevy D-sub. Keskiölevy joka on aukoitettu x9 nap. D-sub tai VGA - liittimelle. x9 napainen D-sub valkoinen WDE Sähkökalusteet ja -tarvikkeet 75

76 Exxact Primo Exxact Design Exxact Solid Exxact Combi Kojerasian liitäntäkansi Kokopeitelevyllinen Kojerasian liitäntäkansi. IP20 c/c 60mm uppokojerasia-asennuksiin tai pintakojerasia-asennuksiin suoraan seinälle. Vedonpoistolla ja kahdella läpiviennillä. Irrotettava 5-napainen kytkentäliitin, maks. 5 x 2,5mm 2. Voidaan muuttaa IP44 tuotteiksi lisäämällä IP44 tiivistyspaketti. Liitäntäkansi PL valkoinen WDE Keskiölevyllä Kojerasian liitäntäkansi. IP20 c/c 60mm uppokojerasia-asennuksiin tai pintakojerasia-asennuksiin suoraan seinälle. Vedonpoistolla ja yhdellä läpiviennillä. Ilman kytkentäliitintä. Voidaan muuttaa IP44 tuotteiksi lisäämällä IP44 tiivistyspaketti. Liitäntäkansi KL valkoinen WDE Potentiaalintasausrasiat Potentiaalintasauspistorasia 2-osainen IP20 c/c 60mm upokojerasia-asennukseen 2-osainen potentiaalintasausrasia valkoinen Potentiaalintasauspistotulppa x6 mm Sähkökalusteet ja -tarvikkeet

77 Exxact Primo Exxact Design Exxact Solid Exxact Combi Hätäkutsujärjestelmä Kutsupainikkeet Kutsupainike IP20 c/c 60mm uppokojerasia-asennuksiin tai 2mm pintakojerasiaan. Saatavissa eri versioina, pelkkä kutsupainike, kutsupainike signaaliulostulolla, kutsupainike vetonarulla ja kutsupainike palautuspainikkeella. Käytetään yhdessä muiden hätäkutsujärjestelmän tuotteiden kanssa. Merkinantopainike, HKJ valkoinen WDE Johtopainikkeen pistorasia, HKJ valkoinen WDE Painike vetonaru, HKJ valkoinen WDE Merkinanto+kuittauspainike, HKJ valkoinen WDE Johtopainike RF, HKJ valkoinen Hälytysmerkkivalo Merkkivalo summerilla IP20 c/c 60mm uppokojerasia-asennuksiin tai 2mm pintakojerasiaan. Käytetään yhdessä muiden hätäkutsujärjestelmän tuotteiden kanssa. Hälytysmerkkivalo summerilla, HKJ valkoinen WDE00265 Näyttö Näyttöyksikkö, IP20 c/c 60mm uppokojerasia-asennuksiin. Integroidulla palautuspainikkeella. Voidaan kytkeä jopa kuuteen palautuspainikkeella varustettuun kutsupainikkeeseen. Käytetään muiden hätäkutsujärjestelmän komponenttien kanssa. Kuittauspainiketaulu LED, HKJ valkoinen WDE Muuntaja Muuntaja 230V/2V AC/DC IP20 c/c 60mm uppokojerasia-asennuksiin tai 35mm pintakojerasiaan. Kytketään palautuspainikkeella varustettuun kutsupainikkeeseen tai näyttöyksikköön. Muuntaja 2V AC/DC, HKJ valkoinen WDE Sähkökalusteet ja -tarvikkeet 77

78 Exxact Tekniset tiedot Vipukytkimet 79 Pistorasiat 8 Merkintäkilpi 83 Vääntökytkimet 84 Merkkivalot 85 Painikkeet 86 Valonsäätimet 87 Moottorisäädin 00 Liike- ja läsnäolotunnistus 02 Ajastimet 2 Ajastimet ja kellot 5 Termostaatit 6 Pienjännitepainikkeet 20 Vikavirtasuoja 22 Hätäkutsujärjestelmä 24 Puhelin/tiedonsiirto 30 Langaton Connect-järjestelmä 34 KNX 42 Pintakojerasiat IP2 44 IP44 Uppo- ja pinta-asennus 45 IP-luokat 46 Mitat 48

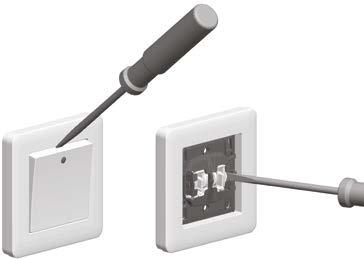

79 Exxact Tekniset tiedot Vipukytkimet Vipukytkin P790 Perustiedot Snro Tuotetyyppi Vipukytkin Toiminto 6/ Asentaminen Uppo- tai pintarasia Väri Valkoinen RAL 9003 Tekniset tiedot Nimellisvirta 6 A Nimellisjännite 250 V~ Liitännät Jousiliitin Lisäliittimien määrä 2 Kaapelin poikkipinta-ala x,5 mm 2 2 x 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet Lamppu Mahdollisuus lisätä punainen LED-ilmaisinvalo (0,5 ma) Materiaali Kestomuovi - ABS Pituus 7 mm Leveys 7 mm Korkeus 8 mm Upotussyvyys 5 mm (sopii 2 mm:n pintarasioihin) Lisätietoja Standardit Sertifiointi IP-kotelointiluokka Muut tiedot Lisätietoja EN S, N, FI, CE IP2 (IP20 kun pintamuoviosat on poistettu) IP44 käytettäessä lisätiivistyssarjaa, uppo- tai pinta-asennus Mahdollisuus vipukytkinpaketin lisäruuvikiinnitykseen Yksikön lisäkiinnitys kiinnityskynsien avulla Asennusohje Sähkökalusteet ja -tarvikkeet 79

80 Vipukytkimet Exxact Tekniset tiedot 3-napainen P790 Verho Kruunu P2245 P napainen P2243 P2242 P224 Kytkentäkaaviot Vaihto P2247 Vaihto/-napainen Vaihto+vaihto Vaihto Risti Vaihto 2-napainen/kontrolli 80 Sähkökalusteet ja -tarvikkeet Vipupainike ja erillinen lamppupiiri P2256 P2255 Vipupainike Vaihto/kontrolli Kaksoisvipupainike P napainen P2254 P2253 Vaihto P2252 P225 P2248 P2249 Vaihto Kolmoisvipupainike 3 x -napainen

81 Exxact Tekniset tiedot Pistorasiat Yksi- ja kaksiosaiset pistorasiat P8007 P7986 Perustiedot Snro Tuotetyyppi Yksiosainen pistorasia Kaksiosainen pistorasia Toiminto Maadoitettu Maadoitettu Asentaminen Uppo- tai pintarasia Uppo- tai pintarasia Väri Valkoinen RAL 9003 Valkoinen RAL 9003 Tekniset tiedot Nimellisvirta 6 A 6 A Nimellisjännite 250 V~ 250 V~ Liitännät Jousiliitin Jousiliitin Lisäliittimien määrä 2 Kaapelin poikkipinta-ala x,5 mm 2 2 x 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet x,5 mm 2 2 x 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet Materiaali Kestomuovi - PC/ASA Kestomuovi - PC Pituus 7 mm 00 mm Leveys 7 mm 85 mm Korkeus 2 mm 22 mm Upotussyvyys 25 mm (sopii 35 mm:n pintarasioihin) 22 mm (sopii 22 mm:n pintarasioihin) Lisätietoja Standardit IEC IEC Sertifiointi S, N, FI S, N, FI IP-kotelointiluokka IP2 (IP20 kun pintamuoviosat on poistettu). Kannellisen version voi päivittää IP44-luokkaan lisätiivistyssarjalla, uppo- tai pinta-asennus IP2 IP44-erityisversioita on myös saatavana sekä uppo- että pinta-asennukseen. Muut tiedot Lisätietoja Yksikön lisäkiinnitys kiinnityskynsien avulla Sähkökalusteet ja -tarvikkeet 8

82 Exxact Tekniset tiedot Pistorasiat Kolmi- ja neliosaiset pistorasiat P8034 P8030 Perustiedot Snro Tuotetyyppi Kolmiosainen pistorasia Neliosainen pistorasia Toiminto 3 x Euro Maadoitettu Asentaminen Uppo- tai pintarasia Pinta Väri Valkoinen RAL 9003 Valkoinen RAL 9003 Tekniset tiedot Nimellisvirta 2,5 A 6 A Nimellisjännite 250 V~ 250 V~ Liitännät Ruuvi Pozidrive (+/ ) Jousiliitin Lisäliittimien määrä 2 Kaapelin poikkipinta-ala x,5 mm 2 2 x 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet x,5 mm 2 2 x 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet Materiaali Kestomuovi - PC/ASA Kestomuovi - PC Pituus 7 mm 98 mm Leveys 7 mm 2 mm Korkeus 2 mm 42 mm Upotussyvyys 29 mm (sopii 35 mm:n pintarasioihin) Lisätietoja Standardit IEC IEC Sertifiointi S, N, FI S, N, FI IP-kotelointiluokka IP20 IP2 (IP20 kun pintamuoviosat on poistettu) Muut tiedot Lisätietoja Mahdollista asentaa uppokojerasian päälle 82 Sähkökalusteet ja -tarvikkeet

83 Exxact Tekniset tiedot Merkintäkilpi Merkintäkilpi P8404 Perustiedot Snro Tuotetyyppi Toiminto Asentaminen Merkintäkilpi Väri Valkoinen RAL ja 2 mm:n kylteille (esim. DYMO tai Brother) Sopii sekä uppo- että pinta-asennettaviin tuotteisiin Tekniset tiedot Materiaali Pituus Leveys Korkeus ABS + PC + metalli 45 mm 68 mm 7 mm Lisätietoja Sertifiointi S, N, FI, CE Muut tiedot Lisätietoja Merkintäkilven asennus upotettaviin tuotteisiin Merkintäkilven asennus pinta-asennettaviin laitteisiin Noudata sähkötöiden materiaalin- ja työnkuvausten merkintävaatimuksia. Merkintäkilpi asennetaan laitteen tukikehyksen taakse, joten merkintäkilpi pysyy paikallaan, vaikka laitteen uloimmat osat poistetaan esimerkiksi maalausta tai tapetointia varten. Kun merkintäkilpi asennetaan -osaiseen laitteeseen, kuten virtakytkimeen, käytetään kiinnitysvarsien ylempiä kiinnitysaukkoja. Kiinnitysvarsien alaosat voi tarvittaessa leikata irti. Kun merkintäkilpi asennetaan 2-osaiseen pistorasiaan, käytetään kiinnitysvarsien alempia kiinnitysaukkoja. Merkintäkilpi asennetaan laitteen pohjalevyn taakse sopiviin kiinnityskohtiin. Kiinnitysvarret on leikattava irti. P2333 P2267 P2095 P2267 Sähkökalusteet ja -tarvikkeet 83

84 Exxact Tekniset tiedot Vääntökytkimet Merkintäkilpi Perustiedot SSTL- numerot Tuotetyyppi Toiminto Asentaminen Vääntökytkin 0- merkinnällä 2-napainen Uppo- tai pintarasia Väri Valkoinen RAL 9003 Määrä/pakkaus kpl Tekniset tiedot Nimellisvirta 6 A Nimellisjänite 400 V~ Liitännät Ruuvi Pozidrive (+/-) Lisäliittimien määrä Kaapelin poikkipinta-ala Mahdollisuus lisätä LED-indikointilamppu (0,5 ma) poraamalla reikä keskiölevyyn Materiaali Kestomuovi ABS Pituus 7 mm Leveys 7 mm Korkeus 38 mm Upotussyvyys 32 mm (sopii 35 mm pintarasioihin) 2 st,5 mm2-2 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet Lisätietoja Standardit IEC , EN 6058 IEC , EN 6058 Sertifiointi S, N, FI, CE S, N, FI, CE IP-kotelointiluokka IP20 (IP20 myös kun pintamuoviosat on poistettu). Uppoasennus IP44 tiivistesarjalla, pinta-asennus IP44 pintakojerasialla Väännin lukittavissa 0-asentoon. 2-napainen vääntökytkin napainen vääntökytkin 0 - WDE WDE A20/S 2 4 A202/S napainen vääntökytkin WDE A20/S 2 4 -napainen vääntökytkin (3 - asentoinen) WDE00228 kiinni asennossa napainen vääntökytkin (4 - asentoinen) WDE00229 kiinni asennossa A24/S A242/S Sähkökalusteet ja -tarvikkeet

85 Exxact Tekniset tiedot Merkkivalot Merkkivalo P7967 Perustiedot Snro Tuotetyyppi Toiminto Asentaminen Merkkivalo Vihreä linssi (saatavana myös punaisena, keltaisena, sinisenä ja valkoisena) Uppo- tai pintarasia Väri Valkoinen RAL 9003 Tekniset tiedot Nimellisvirta Nimellisjännite 250 V~ Liitännät Kaapelin poikkipinta-ala Lamppu Materiaali Pituus Leveys Korkeus Upotussyvyys A Jousiliittimet x,5 mm 2 2 x 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet LED-lamppu, jossa E0-liitäntä (5,2 ma) Kestomuovi - ABS + PC 7 mm 7 mm 24 mm 23 mm (sopii 35 mm:n pintarasioihin) Lisätietoja Standardit EN Sertifiointi IP-kotelointiluokka S, N, FI, CE IP20 Muut tiedot Lisätietoja Piilotettu ruuvikiinnitys keskiölevyssä. Sähkökalusteet ja -tarvikkeet 85

86 Exxact Tekniset tiedot Painikkeet Rinnankytketty painonappi P794 Perustiedot Snro Tuotetyyppi Toiminto Asentaminen Painike -napainen, erillinen lamppupiiri Uppo- tai pintarasia Väri Valkoinen RAL 9003 Tekniset tiedot Nimellisvirta Nimellisjännite 250 V~ Liitännät Kaapelin poikkipinta-ala Lamppu Materiaali Pituus Leveys Korkeus Upotussyvyys A Jousiliittimet x,5 mm 2 2 x 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet E0-lamppu (mahdollista käyttää myös voimakkaammin valaisevaa E0-LED-lamppua) Kestomuovi - ABS + PC 7 mm 7 mm 24 mm 23 mm (sopii 35 mm:n pintarasioihin) Lisätietoja Standardit EN Sertifiointi IP-kotelointiluokka S, N, FI, CE IP20 Muut tiedot Lisätietoja Piilotettu ruuvikiinnitys keskiölevyssä. Toimitetaan ilman lamppua. 86 Sähkökalusteet ja -tarvikkeet

87 Exxact Tekniset tiedot Valonsäätimet Eri tyypit Valonsäätimien päätyypit Nykyään on useita erityyppisiä valonsäädinratkaisuja, jotka usein liittyvät niiden ohjaamaan lamppukuormaan. Erotamme nykyään alla kuvatut valonsäädintyypit. Etureunaohjauksessa käytetään triakkitekniikkaa. Sen avulla säädetään resistiivisiä kuormia, kuten hehkulamppuja sekä rautasydänmuuntajaa käyttäviä pienjännitehalogeenilamppuja. Triakkisäätimet Näiden valonsäädinten toiminta perustuu etureunasäätöön, ja niitä käytetään yleensä resistiivisten ja induktiivisten kuormien, kuten hehkulamppujen sekä rautasydänmuuntajaa käyttävien pienjännitehalogeenilamppujen, säätämiseen. Triakkisäätimet voivat joskus pitää pientä huminaa, jota jotkut saattavat pitää häiritsevänä. Triakkisäätimissä on yleensä erillinen vaihdettava sulake oikosulkujen varalta. Takareunaohjauksessa käytetään transistoreja. Sen avulla säädetään resistiivisiä kuormia, kuten hehkulamppuja, sekä kapasitiivisia kuormia, kuten pienjännitehalogeenilamppujen elektronisia muuntajia. Tämäntyyppinen ohjaus on jotakuinkin äänetön. Transistorisäätimet Transistorisäätimissä himmennys perustuu transistorien käyttöön. Transistorisäätimet toimivat takareunasäädön avulla, ja niitä käytetään resistiivisten ja kapasitiivisten kuormien, kuten hehkulamppujen, 230 voltin halogeenilamppujen sekä elektronista muuntajaa käyttävien pienjännitehalogeenilamppujen, säätämiseen. Transistorisäätimet ovat äänettömiä, ja niissä on sisäänrakennettuna palautuva elektroninen sulake, joten sulaketta ei tarvitse vaihtaa oikosulun sattuessa. Kun oikosulun syy korjataan, valonsäädin toimii taas normaalisti. Yleissäätimet Yleissäätimet vastaavat useimmilta ominaisuuksiltaan transistorisäätimiä, mutta ne voivat leikata jännitteen etu- tai takareunaa havaitsemansa kuorman mukaan. Siksi ne voivat säätää joko resistiivisiä ja kapasitiivisia kuormia tai resistiivisiä ja induktiivisia kuormia (mutta eivät yhtä aikaa kapasitiivisia ja induktiivisia kuormia). 0 voltin himmennys 0 voltin ohjaimia käytetään loistelamppujen säätämiseen erityisen elektronisen liitäntälaitteen avulla. Himmennys tehdään liitäntälaitteessa. Joskus 0-ohjainta käytetään myös pienjännitehalogeenilamppujen elektronisten muuntajien säätämiseen, mutta tämä riippuu muuntajasta. Dali-himmennys Dali (Digital Addressable Light Interface) on digitaalinen valaistuksensäätöjärjestelmä elektronisille liitäntälaitteille. Sähkökalusteet ja -tarvikkeet 87

88 Exxact Tekniset tiedot Valonsäätimet Erilaiset lamput Himmennys ja erityyppiset lamput Kun haluat himmentää lampun, on olennaista tietää, mitä tyyppiä lamppu on ja onko sitä mahdollisuus himmentää. Kun tiedät lampun tyypin, voit valita sille oikean valonsäätimen. Hehkulamput Hehkulamput ovat yhä markkinoiden yleisin lampputyyppi, ja saatavana olevien lamppujen teho on yleensä W. Euroopassa oli aiemmin saatavana myös 00 watin lamppuja, mutta uudet EU-säännökset ovat kieltäneet ne, ja on odotettavissa, että nämä lamput valitettavasti poistuvat muutaman vuoden kuluessa ainakin Euroopan markkinoilta. Hehkulamppuja voi himmentää useimmilla valonsäätimillä, varsinkin etu- ja takareunasäätimillä. Yleensä himmennys on helppoa, eikä välkyntää tai muita ongelmia esiinny. Halogeenilamput Halogeenilamppuja on saatavana sekä muuntajaa käyttävinä 2 voltin versioina että suoraan verkkovirtaan kytkettävinä 230 voltin versioina. Pienjännitehalogeenilamput, 2 V Nämä lamput käyttävät aina muuntajaa (joko elektronista muuntajaa tai perinteistä rautasydän- tai rengassydänmuuntajaa). Säätäessään valoja valonsäädin tosiasiassa säätää muuntajaa. Elektronisella muuntajalla varustettuja pienjännitehalogeenilamppuja säädetään takareunasäätimellä. Elektroninen muuntaja tuottaa yleensä paremman ja tasaisemman valon, joka ei myöskään välky. Perinteiset muuntajat, kuten rautasydän- ja rengassydänmuuntaja, vaativat valon säätämiseen etureunasäätimen. Perinteiset muuntajat ovat yleensä halvempia kuin elektroniset muuntajat, mutta esimerkiksi rengassydänmuuntajat ovat säätimelle ongelmallisempia suuren käynnistysvirran vuoksi. Huomautus: Varmista aina ensin, että muuntajaa voi käyttää valonsäätimen kanssa. Joitakin muuntajia ei ole suunniteltu himmennykseen, ja niiden säätäminen aiheuttaa häiriöitä halogeenilamppujen säätöön. Varsinkin rengassydänmuuntajat saattavat usein olla yhteensopimattomia valonsäädinten kanssa. Halogeenilamput, 230 V 230 voltin halogeenilamppuja säädetään suoraan valonsäätimestä. Himmennysasteikko on sama kuin hehkulampuilla. Koska 230 voltin halogeenilamppujen käynnistysvirta on hieman suurempi kuin hehkulamppujen, on suositeltavaa, että valonsäätimen enimmäiskuorma on halogeenilampun wattimäärää suurempi. 230 voltin halogeenilamppuja voi himmentää sekä etu- että takareunasäätimillä. Kun hehkulamppuja korvataan vähemmän energiaa kuluttavilla lampuilla, suosittelemme 230 voltin halogeenilamppuja pienoisloistelamppujen sijaan, sillä niillä on paremmat himmennys- ja värintoisto-ominaisuudet. Pienoisloisteputket Pienoisloisteputket ovat käytännössä tavallisia loisteputkia ja toimivat kuten tavalliset loisteputket. Näistä lampuista on useita versioita, ja niitä on saatavana 2- ja 4-nastaisina. 2-nastaisia versioita ei yleensä voi himmentää, mutta 4-nastaiset versiot voi himmentää, jos lampun kiinnitys on suunniteltu himmennettäväksi. Tässä tapauksessa säätö tehdään yleensä jollakin erityisellä elektronisella virranrajoittimella, jossa on 0 voltin tulo. Pienoisloistelamput Pienoisloistelamppuja on saatavana sekä vakioversioina että himmennettävinä. Yleisesti pienoisloistelamppujen oletetaan valtaavan markkinat hehkulamppujen poistuttua käytöstä, mutta niiden vahvan markkina-ajan arvioidaan olevan vain 3 5 vuotta, minkä jälkeen LED-lamppujen ennustetaan korvaavan ne. Voimassa olevien standardien ja normien tulkinnan mukaan pienoisloistelamppuja ei saa himmentää, vaikka ne olisivat himmennettävissä valonsäätimellä, pääasiassa yliaaltohäiriöiden takia. Näiden standardien oletetaan kuitenkin muuttuvan lähivuosina. Himmennettävien pienoisloistelamppujen himmentäminen on yleensä vaikeaa yhteisten standardien puuttumisen takia. Valonsäädin saattaa toimia hyvin jonkin tietyn pienoisloistelampun kanssa mutta hyvin huonosti toisen valmistajan lampun kanssa. Etureunasäädin toimii usein, muttei aina, himmennettävän pienoisloistelampun kanssa paremmin kuin takareunasäätimet. Valaistustasoa ei yleensä ole mahdollista himmentää yhtä paljon kuin esimerkiksi hehkulampuissa. 88 Sähkökalusteet ja -tarvikkeet

89 Exxact Tekniset tiedot Valonsäätimet Erilaiset lamput Tavalliset loisteputket Nykyään on markkinoilla paljon erilaisia loisteputkia. Alla luetellaan vain yleisimmät niistä. 26 mm:n T8-putket 26 millimetrin loisteputket käyttävät elektronista liitäntälaitetta, joka säätää loisteputkia. Ensin on varmistettava, että virranrajoitin on himmennettävissä, sillä ne eivät kaikki ole himmennettäviä. Yleisin tapa säätää himmennettävän elektronisen virranrajoittimen valoja on käyttää 0 voltin ohjainta. Markkinoilta voi kuitenkin vielä löytyä vanhempia elektronisia virranrajoittimia, joita voi himmentää etureunasäätimillä. 6 mm:n T5-putket T5-loisteputket ovat melko uusia markkinoilla, ja niitä käytetään usein design-lamppukalusteissa vain 6 millimetrin halkaisijansa vuoksi. T5-loisteputkia voidaan usein himmentää esimerkiksi 0 voltin ohjaimen, Dali-järjestelmän tai muiden digitaalisten ratkaisujen avulla. LED-lamput Uudempi lampputyyppi on loistediodi eli LED, joka on myös hyvin energiatehokas. Koska LED-lamput kehittyvät nopeasti ja niiden tuottama valovirta lisääntyy vuosi vuodelta, niitä pidetään nykyään lampputyyppinä, joka korvaa pienoisloistelamput muutaman vuoden kuluessa. Nykyään LED-lamppuja on saatavana myös E27- kannalla, minkä johdosta niitä käytetään yhä useammin korvaamaan hehkulamppuja. LED-lamppujen säätämisessä on hyvin samanlaisia ongelmia kuin pienoisloistelamppujen säätämisessä. Yhteisten standardien puuttuessa himmennyslaatu vaihtelee LED-tyypeittäin ja valmistajittain. Valmistajat ilmoittavat LED-lampussa, sopiiko se himmennykseen Moottorit Tuulettimien ja vastaavien laitteiden pieniä oikosulkumoottoreita säädetään usein tämän tyyppiseen säätöön tarkoitetuilla valonsäätimillä. Jos valonsäätimellä voi ohjata tämän tyyppisiä moottoreita, se on merkitty valonsäätimeen seuraavalla symbolilla: M Schneiderin moottoreita ohjaavat säätimet käynnistyvät aina täydellä teholla kierrettävää nuppia käännettäessä, mikä on paras tapa käynnistää moottori. Sähkökalusteet ja -tarvikkeet 89

90 Exxact Tekniset tiedot Valonsäätimet Painikesäädin 400 W/VA P8074 Perustiedot Snro Tuotetyyppi Tyyppi Painikesäädin STD 400T-RCRL Toiminto Resistiivisten/kapasitiivisten tai resistiivisten/induktiivisten kuormien yleissäädin Kytkin 6-kytkin Asentaminen Uppo- tai pintarasia Väri Valkoinen RAL 9003 Tekniset tiedot Nimellisvirta 0 A Nimellisjännite 230 V~ Hehkulamput 230 V:n halogeenilamput Elektroninen muuntaja Perinteinen muuntaja Toroidimuuntaja Yksivaihemoottorit Liitännät W W W VA VA VA Ruuvi Lisäliittimien määrä Kaapelin poikkipinta-ala,5 mm 2 ja 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet Materiaali Kestomuovi - ABS Pituus 7 mm Leveys 7 mm Korkeus 4 mm Upotussyvyys 32 mm (sopii 35 mm:n pintarasioihin) Lisätietoja Standardit EN60669-, EN Sertifiointi S, N, FI, CE IP-kotelointiluokka IP20 IP44 käytettäessä lisätiivistyssarjaa, uppo- tai pinta-asennus Muut tiedot Lisätietoja Mahdollista säätää resistiivistä kuormaa ja yhden tyyppistä muuntajakuormaa (kapasitiivista tai induktiivista) samaan aikaan. Erilaisia muuntajakuormia ei voi sekoittaa. Valonsäätimeen voi liittää enintään viisi rinnakkaispainiketta. Integroitu oikosulku- ja ylikuormitussuoja, jossa automaattinen nollaus. Säätimeen kytketyt lamput palavat minimikirkkaudella, kun valaistusta himmennetään säätimestä. Muuta asetusta MIN-säätöruuvilla. LED-huomiomerkkivalo OFF-asennossa. Kytkentäkaavio P Sähkökalusteet ja -tarvikkeet

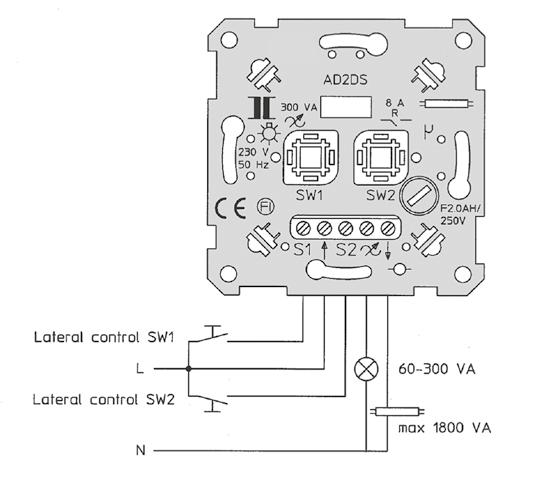

91 Exxact Tekniset tiedot Valonsäätimet Kytkin/säädin 8A/ 300W, VA P8077 Perustiedot Snro Tuotetyyppi Tyyppi Kytkin/säädin AD2DS Toiminto Yksi valonsäädinpiiri resistiivisille kuormille ja perinteisille muuntajille ja yksi kytkinpiiri kaikille 8 A:n kuormille Kytkin -kytkin Asentaminen Uppo- tai pintarasia Väri Valkoinen RAL 9003 Tekniset tiedot Nimellisvirta 0 A Nimellisjännite 230 V~ Hehkulamput 230 V:n halogeenilamput Perinteinen muuntaja Liitännät Kaapelin poikkipinta-ala Materiaali Pituus Leveys Korkeus Upotussyvyys W W VA Ruuvi,5 mm 2 ja 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet Kestomuovi - ABS 7 mm 7 mm 4 mm 32 mm (sopii 35 mm:n pintarasioihin) Lisätietoja Standardit EN60669-, EN Sertifiointi S, N, FI, CE IP-kotelointiluokka IP20 Muut tiedot Lisätietoja Molempiin piireihin voi liittää enintään viisi rinnakkaispainiketta. Integroitu oikosulku- ja ylikuormitussuoja, jossa automaattinen nollaus, sulake F2A. Valonsäädinpiirin viimeisen valaistustason muistitoiminto. Kytkinpiiriin tarvitaan kuorma, jotta valonsäädinpiiri toimisi. Kytkentäkaavio P2503 Palautuva painike SW Palautuva painike SW2 Sähkökalusteet ja -tarvikkeet 9

92 Exxact Tekniset tiedot Valonsäätimet Kaksoissäädin 2 x200 W/VA P8087 Perustiedot Snro Tuotetyyppi Tyyppi 5680 Kaksoisäädin Toiminto Resistiivisten/kapasitiivisten tai resistiivisten/induktiivisten kuormien yleissäädin Kytkin 2x-napainen Asentaminen Uppo- tai pintarasia Väri Valkoinen RAL 9003 Tekniset tiedot Nimellisvirta 0 A Nimellisjännite 230 V~ Hehkulamput 230 V:n halogeenilamput Elektroninen muuntaja Perinteinen muuntaja W / piiri W / piiri W / piiri VA / piiri Liitännät Ruuvi Pozidrive (+/ ) Kaapelin poikkipinta-ala,5 mm 2 ja 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet Materiaali Kestomuovi - ABS Pituus 7 mm Leveys 7 mm Korkeus 24 mm Upotussyvyys 32 mm (sopii 35 mm:n pintarasioihin) Lisätietoja Standardit EN60669-, EN Sertifiointi CE IP-kotelointiluokka IP20 Muut tiedot Lisätietoja Mahdollista säätää resistiivistä kuormaa ja yhden tyyppistä muuntajakuormaa (kapasitiivista tai induktiivista) samaan aikaan. Erilaisia muuntajakuormia ei voi sekoittaa samassa piirissä. Integroitu oikosulku- ja ylikuormitussuoja. Muistitoiminto ja pehmeä käynnistys Vasen piiri toimii vain silloin, kun oikeaan piiriin on yhdistetty kuorma. Valonsäädin tekee kuormantunnistuksen kummallekin kanavalle. Vastaavan kanavan virta kytkeytyy ja katkeaa useaan kertaan (valo välkkyy) noin 0 sekunnin ajan. Sitten valonsäädin sytyttää valot hetkeksi täyteen kirkkauteen. Valonsäädin on tunnistanut kuorman ja on käyttövalmis. Kytkentäkaavio P Sähkökalusteet ja -tarvikkeet

93 Exxact Tekniset tiedot Valonsäätimet Transistorisäädin 35 W ja 630 W Perustiedot Snro Tuotetyyppi Valonsäädin Tyyppi SBD 35RC SBD 630RC Toiminto Kytkin Asentaminen Resistiivisten ja/tai kapasitiivisten kuormien transistorisäädin 6-kytkin Uppo- tai pintarasia Väri Valkoinen RAL 9003 Tekniset tiedot Nimellisvirta 0 A Nimellisjännite 230 V~ Hehkulamput 230 V:n halogeenilamput Elektroninen muuntaja W W VA Liitännät Ruuvi Pozidrive (+/ ) Silmukkaliitäntöjen määrä Kaapelin poikkipinta-ala,5 mm 2 ja 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet Materiaali Kestomuovi - ABS Pituus 7 mm Leveys 7 mm Korkeus 22 mm Upotussyvyys 29 mm (sopii 35 mm:n pintarasioihin) W W VA Lisätietoja Standardit EN60669-, EN Sertifiointi S, N, FI, CE IP-kotelointiluokka IP20 IP44 käytettäessä lisätiivistyssarjaa, uppo- tai pinta-asennus Muut tiedot Lisätietoja Mahdollisuus lisätä LED-valosarja. Integroitu oikosulku- ja ylikuormitussuoja, jossa automaattinen nollaus. Perinteisiä muuntajia tai muita induktiivisia kuormia ei saa kytkeä. Perinteisessä 6-kytkinasennuksessa vain toisen kytkimistä voi korvata valonsäätimellä. Säätimeen kytketyt lamput palavat minimikirkkaudella, kun valaistusta himmennetään säätimestä. Muuta asetusta MIN-säätöruuvilla. Kytkentäkaavio P2505 P2506 P8080 Sähkökalusteet ja -tarvikkeet 93

94 Exxact Tekniset tiedot Valonsäätimet Yleissäädin 420 W/VA ja 600 W/VA P8080 Perustiedot Snro Tuotetyyppi Valonsäädin Tyyppi SBD 420RC/RL SBD 600RC/RL Toiminto Kytkin Asentaminen Resistiivisten ja/tai kapasitiivisten kuormien yleissäädin 6-kytkin Uppo- tai pintarasia Väri Valkoinen RAL 9003 Tekniset tiedot Nimellisvirta 0 A Nimellisjännite 230 V~ Hehkulamput 230 V:n halogeenilamput Elektroninen muuntaja Perinteinen muuntaja W W VA VA Liitännät Ruuvi Pozidrive (+/ ) Lisäliittimien määrä Kaapelin poikkipinta-ala,5 mm 2 ja 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet Materiaali Kestomuovi - ABS Pituus 7 mm Leveys 7 mm Korkeus 22 mm Upotussyvyys 29 mm (sopii 35 mm:n pintarasioihin) W W VA VA Lisätietoja Standardit EN60669-, EN Sertifiointi S, N, FI, CE IP-kotelointiluokka IP20 IP44 käytettäessä lisätiivistyssarjaa, uppo- tai pinta-asennus Muut tiedot Lisätietoja Mahdollista säätää resistiivistä kuormaa ja yhden tyyppistä muuntajakuormaa (kapasitiivista tai induktiivista) samaan aikaan. Erilaisia muuntajakuormia ei voi sekoittaa. Mahdollisuus lisätä LED-valosarja. Integroitu oikosulku- ja ylikuormitussuoja, jossa automaattinen nollaus. Perinteisessä 6-kytkinasennuksessa vain toisen kytkimistä voi korvata valonsäätimellä. Säätimeen kytketyt lamput palavat minimikirkkaudella, kun valaistusta himmennetään säätimestä. Muuta asetusta MIN-säätöruuvilla. Kytkentäkaavio P Sähkökalusteet ja -tarvikkeet

95 Exxact Tekniset tiedot Valonsäätimet Transistorisäädin 000 W Perustiedot Snro Tuotetyyppi Tyyppi Toiminto Kytkin Asentaminen Valonsäädin LTD000RC Resistiivisten ja/tai kapasitiivisten kuormien transistorisäädin 6-kytkin Uppo- tai pintarasia Väri Valkoinen RAL 9003 Tekniset tiedot Nimellisvirta 0 A Nimellisjännite 230 V~ Hehkulamput 230 V:n halogeenilamput Elektroninen muuntaja Liitännät W W VA Ruuvi Lisäliittimien määrä Kaapelin poikkipinta-ala,5 mm 2 ja 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet Materiaali Kestomuovi - ABS Pituus 7 mm Leveys 7 mm Korkeus 22 mm Upotussyvyys 32 mm (sopii 35 mm:n pintarasioihin) Lisätietoja Standardit EN60669-, EN Sertifiointi S, N, FI, CE IP-kotelointiluokka IP20 IP44 käytettäessä lisätiivistyssarjaa, uppo- tai pinta-asennus Muut tiedot Lisätietoja Integroitu oikosulku- ja ylikuormitussuoja, jossa automaattinen nollaus. Perinteisiä muuntajia tai muita induktiivisia kuormia ei saa kytkeä. Perinteisessä 6-kytkinasennuksessa vain toisen kytkimistä voi korvata valonsäätimellä. Säätimeen kytketyt lamput palavat minimikirkkaudella, kun valaistusta himmennetään säätimestä. Muuta asetusta MIN-säätöruuvilla. Kytkentäkaavio P2508 P2509 P8080 Sähkökalusteet ja -tarvikkeet 95

96 Exxact Tekniset tiedot Valonsäätimet Tyristorisäädin 000 W/VA P8080 Perustiedot Snro Tuotetyyppi Tyyppi Toiminto Kytkin Asentaminen Valonsäädin ATTD000RL Resistiivisten tai induktiivisten kuormien tyristorisäädin -napainen Uppo- tai pintarasia Väri Valkoinen RAL 9003 Tekniset tiedot Nimellisvirta 0 A Nimellisjännite 230 V~ Hehkulamput 230 V:n halogeenilamput Perinteinen muuntaja Loistelamput Nopeuden ohjaus, yksivaihemoottori Liitännät Kaapelin poikkipinta-ala Materiaali Pituus Leveys Korkeus Upotussyvyys W W VA W VA Ruuvi,5 mm 2 ja 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet Kestomuovi - ABS 7 mm 7 mm 22 mm 32 mm (sopii 35 mm:n pintarasioihin) Lisätietoja Standardit EN60669-, EN Sertifiointi S, N, FI, CE IP-kotelointiluokka IP20 IP44 käytettäessä lisätiivistyssarjaa, uppo- tai pinta-asennus Muut tiedot Lisätietoja Tarvitsee nollajohdon. Automaattinen ylikuormitussuoja. Loistelamppu Ø 26 mm ja 4-nastainen pienoisloistelamppu vaativat sähköisen liitäntälaitteen alla olevien taulukoiden mukaisesti. Vanhemmat loistelampputyypit (Ø 38 mm) edellyttävät, että valaisimessa on tyypin T40 RS tai T80 RS sytytysmuuntaja ja että pohjakuorma LZ4 on kytkettynä. Säädettäessä loistelamppua Ø 26 mm valonsäädintä ei täydennetä pohjakuormalla, sillä se voi pienentää valovoimaa ja säätöaluetta. Kytkentäkaavio Elektroninen liitäntälaite EL-FD 2F -tyyppiselle pienoisloisteputkelle P250 P25 Elektroninen liitäntälaite EL-FD-tyyppiselle 26 mm:n loisteputkelle Elektroniset liitäntälaitteet (EL-FD) Ø 26 mm:n loistelampuille Elektroniset liitäntälaitteet (EL-FD) 4-nastaisille pienoisloistelampuille EL-FD-kuristin Loistelampuille EL-FD 2 F -kuristin Pienoisloistelampuille EL-FDx8 FD x8 W EL x8 FD 2 F x8 W EL x36/2x8 FD x36 W EL x36/2x8 FD 2 F x36 W 2x8 W 2x8 W EL x58 FD x58 W EL x24 FD 2 F x24 W EL 2x36 FD 2x36 W EL 2x24 FD 2 F 2x24 W EL 2x58 FD 2x58 W EL 2x36 FD 2 F 2x36 W 96 Sähkökalusteet ja -tarvikkeet

97 Exxact Tekniset tiedot Valonsäätimet Tyristorisäädin 400 W/VA P8080 Perustiedot Snro Tuotetyyppi Tyyppi Toiminto Kytkin Asentaminen Valonsäädin SD400 Resistiivisten tai induktiivisten kuormien tyristorisäädin 6-kytkin Uppo- tai pintarasia Väri Valkoinen RAL 9003 Tekniset tiedot Nimellisvirta 0 A Nimellisjännite 230 V~ Hehkulamput 230 V:n halogeenilamput Perinteinen muuntaja Liitännät Kaapelin poikkipinta-ala Materiaali Pituus Leveys Korkeus Upotussyvyys W W VA Ruuvi,5 mm 2 ja 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet Kestomuovi - ABS 7 mm 7 mm 23 mm 32 mm (sopii 35 mm:n pintarasioihin) Lisätietoja Standardit EN60669-, EN Sertifiointi CE IP-kotelointiluokka IP20 Muut tiedot Lisätietoja Perinteisessä 6-kytkinasennuksessa vain toinen 6-kytkimistä voidaan korvaa valonsäätimellä. Säätimeen kytketyt lamput palavat minimikirkkaudella, kun lamput himmennetään säätimestä. Muuta asetusta MIN-säätöruuvilla. Kytkentäkaavio L N L L Sähkökalusteet ja -tarvikkeet 97

98 Exxact Tekniset tiedot Valonsäätimet Valonsäädin LED-lampuille P8080 Perustiedot Snro Tuotetyyppi Tyyppi Toiminto Kytkin Asentaminen Valonsäädin UNI400LED Universaalisäädin 6-kytkin Uppo- tai pintarasia Väri Valkoinen RAL 9003 Tekniset tiedot Nimellisvirta 0 A Nimellisjännite 230 V~ Elektroniset muuntajat Hehkulamput Perinteinen muuntaja LED lamput 4-400VA 4-400W 4-400VA 4-200W (4-400 RL LED -tilassa) Liitännät Ruuvi Pozidrive (+/ ) Lisäliittimien määrä Kaapelin poikkipinta-ala,5 mm 2 ja 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet Materiaali Kestomuovi - ABS Pituus 7 mm Leveys 7 mm Korkeus 22 mm Upotussyvyys 32 mm (sopii 35 mm:n pintarasioihin) Lisätietoja Standardit EN60669-, EN Sertifiointi S, N, FI, CE IP-kotelointiluokka IP20 IP44 käytettäessä lisätiivistyssarjaa, uppo- tai pinta-asennus Muut tiedot Lisätietoja Integroitu oikosulku- ja ylikuormitussuoja, jossa automaattinen nollaus. Perinteisessä 6-kytkinasennuksessa vain toisen kytkimistä voi korvata valonsäätimellä. Säädettävä minimi- ja maksimitaso. Oletus säätötila RC/RL. Säätilan voi vaihtaa RL LED -tilaan. Kytkentäkaavio L N L L 98 Sähkökalusteet ja -tarvikkeet

99 Exxact Tekniset tiedot Valonsäätimet -0 V ohjain P8080 Perustiedot Snro Tuotetyyppi Tyyppi Kytkin Asentaminen -0 V ohjain SBD 0 V -napainen Uppo- tai pintarasia Väri Valkoinen RAL 9003 Tekniset tiedot Ohjausvirta enintään 20 ma 0 V:n jännitteellä enintään 200 ma V:n jännitteellä vähintään 0,2 ma Nimellisjännite 230 V~ Kuorman tyyppi Liitäntälaitteet 0 V: Philips, Osram, Siemens, Helvar ym. Liitännät Ruuvi Pozidrive (+/ ) Kaapelin poikkipinta-ala,5 mm 2 ja 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet Materiaali Kestomuovi - ABS Pituus 7 mm Leveys 7 mm Korkeus 22 mm Upotussyvyys 29 mm (sopii 35 mm:n pintarasioihin) Lisätietoja Standardit EN60669-, EN Sertifiointi S, N, FI, CE IP-kotelointiluokka IP20 IP44 käytettäessä lisätiivistyssarjaa, uppo- tai pinta-asennus Muut tiedot Lisätietoja Elektroninen ylikuormitus ja sulake F 6,3 A oikosulkusuojana. Säätimeen kytketyt loisteputket palavat minimikirkkaudella, kun valaistusta himmennetään säätimestä. Muuta asetusta MIN-säätöruuvilla. Varmista että liitäntälaite on säädettävä. Oikea polariteetti (+ ) on tärkeää koko asennuksessa. Jos säätimeen kytketään yli 4 liitäntälaitetta, säätimen kytkin tulee ohittaa erillisellä kytkimellä tai tulee käyttää välirelettä. -0 V säätöpiiri toimii vaikka kytkimelle ei tuo jännitettä. Kytkentäkaavio P254-0 V, 0,2-200 ma säädettävä liitäntälaite 230 V jännite liitäntälaitteelle max. 6A Sähkökalusteet ja -tarvikkeet 99

100 Exxact Tekniset tiedot Moottorisäädin Moottorisäädin 400 VA P8090 Perustiedot Snro Tuotetyyppi Tyyppi Kytkin Asentaminen Moottorisäädin SBD FAN -napainen Uppo- tai pintarasia Väri Valkoinen RAL 9003 Tekniset tiedot Nimellisvirta 0 A Nimellisjännite 230 V~ Yksivaihemoottorit VA Kytkimen lähtö Enintään 2 A, cos φ0,6 Liitännät Ruuvi Pozidrive (+/ ) Lisäliittimien määrä Kaapelin poikkipinta-ala Materiaali Pituus Leveys Korkeus Upotussyvyys,5 mm 2 ja 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet Kestomuovi - ABS 7 mm 7 mm 22 mm 29 mm (sopii 35 mm:n pintarasioihin) Lisätietoja Standardit EN60669-, EN Sertifiointi IP-kotelointiluokka S, N, FI, CE IP20 IP44 käytettäessä lisätiivistyssarjaa, uppo- tai pinta-asennus Muut tiedot Lisätietoja Elektroninen ylikuormitus ja sulake F 4 A oikosulkusuojana. Säätimeen kytketty moottori ei saa pysähtyä kokonaan, kun nopeudensäädin on minimiasennossa. Muuta asetusta MIN-säätöruuvilla. Yksi lisäsulake sisältyy toimitukseen. Kytkentäkaavio SBD FAN P Sähkökalusteet ja -tarvikkeet

101 Exxact Tekniset tiedot Sähkökalusteet ja -tarvikkeet 0

102 Exxact Tekniset tiedot Liike- ja läsnäolotunnistus Sisätiloihin Tärkeää Liiketunnistimien tekniikasta Yhdessä liiketunnistintuotteessa voidaan sanoa olevan kaksi tekniikkaa: liiketunnistusosa: passiiviseen infrapunatekniikkaan (PIR) perustuva anturi tunnistaa liikkeen tunnistusalueella. kirkkausanturi ja -tunnistusosa: ympäröivän valon vertailu ennalta määrättyyn vähimmäistasoon liiketunnistus + riittämätön kirkkaus = valo kytkeytyy automaattisesti määrätyksi ajaksi. Näiden kahden tekniikan avulla liiketunnistin ohjaa valoja automaattisesti. Kirkkausanturi määrittää valaistustason perusteella, aktivoidaanko tunnistin, jos PIR-anturi on tunnistanut liikkeen. Näin tunnistin ei sytytä valoja, jos päivänvalo on sillä tasolla, että keinovaloa ei tarvita. Infrapunaliiketunnistusosa: perusperiaate Passiivinen infrapuna-anturi (PIR-anturi):. vaihe: Anturi mittaa esineiden (ja seinien) infrapunasäteilyn tunnistusalueella ilman ihmisten läsnäoloa. 2. vaihe: Anturi tunnistaa ilmeisen liikkeen, kun infrapunalähde, jolla on eri lämpötila, esimerkiksi ihminen, tulee tunnistusalueelle. Passiivinen tarkoittaa, että PIR-laite ei itse lähetä infrapunavaloa vaan passiivisesti vastaanottaa tulevaa infrapunasäteilyä. Infrapunaliiketunnistus: linssi ja segmentit Moninkertainen linssi jakaa tunnistusalueen segmentteihin. Segmentit keskittävät säteilyn anturiin. Segmentin infrapunasäteilyn muutos käynnistää liiketunnistuksen. PIR Huomioitavaa PIR-antureita asennettaessa Älä asenna PIR-anturia lämpöpatterin tai muun lämmityselementin yläpuolelle. Etäisyyden lähimmästä valaisimesta on oltava vähintään yksi metri ( m). 02 Sähkökalusteet ja -tarvikkeet

103 Exxact Tekniset tiedot Liike- ja läsnäolotunnistus PIR Liike- ja läsnäolotunnistinyksiköt Tyyppi Basic 350 W Basic 2300 W Multi 350 W Multi 2300 W Advanced 2,2 m Tunnistuskulma 20º 20º 80º 80º 80º Tunnistusalue 30 m 2 läsnäolo 20 m 2 liike 30 m 2 läsnäolo 20 m 2 liike 28 m 2 läsnäolo 200 m 2 liike 28 m 2 läsnäolo 200 m 2 liike 98 m 2 läsnäolo 200 m 2 liike Hehkulamput 230 V:n halogeenilamput Elektroninen muuntaja Perinteinen muuntaja Loisteputket Pienoisloistelamput Yksivaihemoottori Tarvitsee nollajohdon ei kyllä ei kyllä kyllä Lämpötila ºC ºC ºC ºC ºC Valaistustason säätö lx lx lx lx lx Ajan säätö s 20 min s 20 min s 20 min s 20 min s 20 min Näkymän rajoitus 7 vaihtoehtoa 7 vaihtoehtoa 3 vaihtoehtoa Herkkyyden valitsin kyllä kyllä kyllä Toiminnon valitsin manuaalinen/ automaattinen/orja manuaalinen/ automaattinen/orja manuaalinen/ automaattinen/orja Rinnankytkentä tai tunnistimen kytkentä yhdessä Yhteensopiva porrasvaloautomaatin kanssa Integroitu painike enintään 5 tunnistimen rinnankytkentä enintään 0 tunnistimen rinnankytkentä enintään 0 tunnistimen master--orjayhdistelmä enintään 0 tunnistimen master--orjayhdistelmä kyllä kyllä kyllä kyllä kyllä enintään 0 tunnistimen master--orjayhdistelmä Ulkoinen painike kyllä, enintään 0 kyllä, enintään 0 kyllä, enintään 0 LED-merkkivalo kyllä kyllä kyllä Asennuskorkeus,50 m,50 m,50 m (paras,20 m),50 m (paras,20 m),80 3,50 m (paras 2,20 m) Sähkökalusteet ja -tarvikkeet 03

104 Exxact Tekniset tiedot Liike- ja läsnäolotunnistus PIR PIR Basic 350 W ja 2300 W Perustiedot Snro Tuotetyyppi Liike- ja läsnäolotunnistin Tyyppi Basic 350 W, R, 20, 2 johdinta Basic W, RCL, 20, 3 johdinta Asentaminen Uppo- tai pintarasia Väri Valkoinen RAL 9003 Tekniset tiedot Nimellisjännite 230 V~ Hehkulamput 230 V:n halogeenilamput Elektroninen muuntaja Perinteinen muuntaja Loisteputket W W Pienoisloistelamput 500 W Moottori 200 VA Liitännät Jousiliittimet Kaapelin poikkipinta-ala,5 mm 2 ja 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet Tunnistuskulma: 20º Asennuskorkeus,0,5 m (paras,2 m) Peittoalue,2 m:n asennuskorkeudelta Herkkyys Aika-asetukset Rinnankytkentä tai tunnistimen kytkentä yhdessä Materiaali Pituus Leveys Korkeus Upotussyvyys Liike 20 m 2 Läsnäolo 30 m lx s 20 min Enintään 5 Enintään 0 Kestomuovi - ABS 7 mm 7 mm 20 mm 6 mm W W 50 VA 050 VA 200 W (ei kompensoitu) μf (cosφ = 0,9) (rinnakkaiskompensoitu) 2 x 200 W (rinnan kytketty) 900 W (elektroniset liitäntälaitteet) Lisätietoja Standardit EN 600-6, IEC , EN luokka 2 Sertifiointi S, N, FI, CE IP-kotelointiluokka IP20 Muut tiedot Lisätietoja Ei tarvitse nollajohtoa Tarvitsee nollajohdon Peittoalue 3,75 m P m 5,3 m 0,5 m P2762 5,3 m 0,5 m P Sähkökalusteet ja -tarvikkeet

105 Exxact Tekniset tiedot Liike- ja läsnäolotunnistus PIR Asentaminen Liiketunnistin voidaan asentaa CEE 60 -kojerasioihin, c/c = 60 mm. Kun koje on asennettu kojerasiaan, asenna kehys, asennuskehys ja keskiölevy Aika-asetus Ajastinasetus määrittää, miten kauan valot ovat sytytettyinä viimeksi havaitun liikkeen jälkeen. Vähimmäisaika = sekunti. Tehdasasetus = 5 minuuttia, suositeltu aloitusasetus. Enimmäisaika = 20 minuuttia. Valaistustaso Valaistustason asetus määrittää, miten hämärää on oltava, ennen kuin liiketunnistin sytyttää valot. Minimi: Valo on aina sammutettu. Keskiasetus: Tehdasasetus (50 lx). Maksimi: Valot syttyvät aina valaistustasosta riippumatta. Mitä pienempää asetusta käytetään, sitä vähemmän kuluu energiaa. Kun valaistustasoasetusta halutaan pienentää, säädintä kierretään kuu-symbolia kohti. Kun valaistustasoasetusta halutaan suurentaa, säädintä kierretään aurinko-symbolia kohti. P236 Tehdasasetus: Keskiasento Ajastimen aika: 5 minuuttia Tehdasasetus: Keskiasento noin 50 lx liiketunnistimen luona Kytkentäkaaviot Basic 350 W N L L L P259 Basic 2300 W L N P2520 Slave 2 L N Slave L N Master N N L L P252 Asenna ensin peitelevy. Pane asennusrengas paikalleen ja paina sen kulmat pohjaan saakka ruuvitaltalla. Asenna lopuksi keskiölevy painamalla se kevyesti paikalleen. Asennuksen purkaminen P237 Asennusrengas vapautetaan painamalla varovasti ruuvitaltalla kaikista neljästä kulmasta. Kohota rengas paikaltaan ruuvitaltalla vääntämällä. Sähkökalusteet ja -tarvikkeet 05

106 Exxact Tekniset tiedot Liike- ja läsnäolotunnistus PIR PIR Multi 350 W P802 Perustiedot Snro Tuotetyyppi Tyyppi Asentaminen Liike- ja läsnäolotunnistin Multi 350 W, RC/RL, 80 2-johdinta Uppo- tai pintarasia Väri Valkoinen RAL 9003 Tekniset tiedot Nimellisjännite 230 V~ Hehkulamput 230 V:n halogeenilamput Elektroninen muuntaja Perinteinen muuntaja W W VA VA Moottori Liitännät Jousiliittimet Kaapelin poikkipinta-ala,5 mm 2 ja 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet Tunnistuskulma 80º (voidaan jakaa vyöhykkeisiin) Asennuskorkeus,0,5 m (paras,2 m) Peittoalue,2 m:n asennuskorkeudelta Herkkyys Aika-asetukset Laajennettu ajastin Liike 200 m 2 Läsnäolo 28 m lx s 20 min 2 tuntia Sarjaa kytkettyjen painikkeiden lukumäärä Enintään 0 Kaapelipituus tunnistimen ja sivuohjaimen välillä Enintään 00 m Materiaali Kestomuovi - ABS Pituus 7 mm Leveys 7 mm Korkeus 27 mm Upotussyvyys 6 mm Lisätietoja Standardit EN 600-6, IEC , EN luokka 2 Sertifiointi S, N, FI, CE IP-kotelointiluokka IP20 Muut tiedot Lisätietoja Ei tarvitse nollajohtoa Voidaan ohittaa manuaalisesti aktivoimalla sisäinen tai ulkoinen painike. Toimitetaan kaksi etukantta, toisessa aukko sisäistä painiketta varten. Peittoalue 0 m 8 m 0 m 8 m 0 m 8 m Läsnäolo ja liike P m 0 m P m Liike 06 Sähkökalusteet ja -tarvikkeet

107 Exxact Tekniset tiedot Liike- ja läsnäolotunnistus PIR M M A L H L H M S Herkkyys Aika-asetus Tunnistusalue Valaistustaso Liiketunnistimen tunnistusherkkyydelle on kolme asetusta. L L L M M M H H H Pieni: Voidaan valita, jos ongelmana on virheellinen tunnistus. Keski: Tehdasasetus. Soveltuu useimpiin asennuksiin. Suuri: Valitaan, jos liiketunnistin ei ole riittävän herkkä. M Tehdasasetus: Keskiasento Keski L H Ajastinasetus määrittää, miten kauan valot ovat sytytettyinä viimeksi havaitun liikkeen jälkeen. Vähimmäisaika = sekunti. Tehdasasetus = 5 minuuttia, suositeltu aloitusasetus. Enimmäisaika = 20 minuuttia. Mitä pienempää asetusta käytetään, sitä enemmän säästetään energiaa. Tehdasasetus: Keskiasento 5 minuuttia Liiketunnistimessa on seitsemän M M säätimellä valittavaa tunnistusaluetta. L H L H M M L M H M Esimerkki: M L H L Liiketunnistin tunnistaa liikkeen L H H suoraan laitteen M edessä (noin 90 M asteen tunnistusalue). L H Liiketunnistin L H tunnistaa liikkeen vinosti vasemmalla (noin 45 asteen M A tunnistusalue). Tehdasasetus: L H Keskiasento 80 asteen tunnistusalue M S L L M H H Valaistustason asetus määrittää, miten hämärää on oltava, ennen kuin liiketunnistin sytyttää valot. Katso Valaistusvoimakkuuden M säätö Minimi: Asentoa käytetään valaistusvoimakkuuden säätöön. A A 2/3: Asetuksena on kohdassa Valaistusvoimakkuuden säätö M M S mitattu valaistusvoimakkuus. A Maksimi: Valot syttyvät aina valaistustasosta riippumatta. M S Kun valaistustasoasetusta halutaan pienentää, säädintä kierretään kuu-symbolia A kohti. Tehdasasetus: Keskiasento noin 200 lx liiketunnistimen M S luona A S S A M S A A M S M S A M A S M S A M S LED-valot Liiketunnistimessa on Mkaksi LED-valoa. Toinen on kannen alla ja toinen linssin alla. L H Kannen alla oleva LED-valo Huomaa: LED-valo näkyy vasta, kun kansi on irrotettu. Toiminta asetusten M aikana Kun herkkyyden, perustoiminnon tai tunnistusalueen L säätimiä H kierretään, LED-valo vilkahtaa kerran. Kun aikasäädintä kierretään, LED-valo vilkkuu jatkuvasti. Kävelytesti Kun verkkovirta on kytketty tai asetuksia on muutettu, liiketunnistin on kävelytestitilassa 5 minuutin ajan. LED-valo vilkkuu, kun liiketunnistin havaitsee liikettä. Linssin alla oleva LED-valo Pitkä painallus Kun kojeen painiketta on painettu pitkään, LED-valo vilkkuu ja osoittaa, että pitkä painallus on tunnistettu. Pidennetty ajastimen aika Pitkän painalluksen jälkeen LED-valo vilkkuu joka viides sekunti kahden tunnin ajan. Valaistusvoimakkuuden säädöt Valaistustason säätö M Kierrä säädin minimiasentoon. L H LED-valo alkaa vilkkua. Jos valot ovat sytytettyinä, M ne sammuvat. L H 2 Jotta käyttäjä ei häiritse M valotason mittausta asettamisen aikana, hänellä on 0 sekuntia M L H aikaa poistua liiketunnistimen L H luota. Siirry noin puolen metrin päähän liiketunnistimesta. 3 Odota, kunnes kannen alla M oleva LED-valo vilkkuu jatkuvasti. M Kierrä säädintä hitaasti myötäpäivään noin 2/3-asentoon, L L H H kunnes LED-valo sammuu. Valaistustason asetuksena on nyt nykyinen valaistustaso. Uuden valaistustasoasetuksen voi tehdä myös aloittamalla alusta vaiheesta. Valaistustasoasetuksen muuttaminen Kun valaistustasoasetusta halutaan pienentää, säädintä kierretään kuu-symbolia kohti. Kun valaistustasoasetusta halutaan suurentaa, säädintä kierretään aurinko-symbolia kohti. Painikkeet Liiketunnistimen A painikkeessa on kaksi toimintoa: lyhyt painallus ja pitkä painallus. Ulkoisesti M Skytketyssä, vaiheen kanssa sarjaan kytketyssä painikkeessa on vain toiminto lyhyt painallus. Lyhyt painallus A Liiketunnistin sytyttää valot asetetuksi ajaksi ja sammuttaa ne sitten. Painalluksen kesto alle 0,5 M S sekuntia. Pitkä painallus Liiketunnistin pitää valot vuoroin sytytettyinä ja sammutettuina kahden tunnin ajan (pidennetty ajastimen aika). Painalluksen kesto yli,5 sekuntia. Kytkentäkaavio L NL M Perustoiminto M A Liiketunnistimessa on kaksi perustoimintoa. M Automaattinen: Kun tunnistin havaitsee M A liikkeen, M valot A syttyvät, jos valaistusolosuhteet alittavat asetetun luksiasetuksen. Tehdasasetus: Keskiasento Automaattinen A Manuaalinen: M A Valot syttyvät vain A kojeessa olevaa painiketta tai sivuohjauspainikkeita painamalla. Ylikuormitus Ylikuormitustilanteessa tunnistin sammuttaa kuorman ja LED-valo vilkkuu jatkuvasti. P2523 Sähkökalusteet ja -tarvikkeet 07

108 Exxact Tekniset tiedot Liike- ja läsnäolotunnistus PIR PIR Multi 2300 W P802 Perustiedot Snro Tuotetyyppi Tyyppi Asentaminen Liike- ja läsnäolotunnistin Basic 2300 W, RCL, 80, 3 johdinta Uppo- tai pintarasia Väri Valkoinen RAL 9003 Tekniset tiedot Nimellisjännite 230 V~ Hehkulamput 230 V:n halogeenilamput Elektroninen muuntaja Perinteinen muuntaja Loisteputket Pienoisloistelamput Moottori Liitännät Kaapelin poikkipinta-ala Tunnistuskulma Asennuskorkeus,0,5 m (paras,2 m) Peittoalue, kun asennuskorkeus,2 m Liike 200 m 2 Läsnäolo 28 m 2 Herkkyys lx Aika-asetukset s 20 min Laajennettu ajastin 2 tuntia Sarjaa kytkettyjen painikkeiden lukumäärä Enintään 0 Kaapelipituus tunnistimen ja sivuohjaimen välillä Enintään 300 m Materiaali Kestomuovi - ABS Pituus 7 mm Leveys 7 mm Korkeus 27 mm Upotussyvyys 6 mm W W 50 VA 50 VA 200 W (ei kompensoitu) μf (cosφ = 0,9) (rinnakkaiskompensoitu) 2 x 200 W (rinnan kytketty) 900 W (elektroniset liitäntälaitteet) 500 W 200 VA Jousiliittimet,5 mm 2 ja 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet 80º (voidaan jakaa vyöhykkeisiin) Lisätietoja Standardit EN 600-6, IEC , EN luokka 2 Sertifiointi S, N, FI, CE IP-kotelointiluokka IP20 Muut tiedot Lisätietoja Tarvitsee nollajohdon Voidaan ohittaa manuaalisesti aktivoimalla sisäinen tai ulkoinen painike. Toimitetaan kaksi etukantta, toisessa aukko sisäistä painiketta varten. Peittoalue 0 m 8 m 0 m 8 m 0 m Läsnäolo ja liike 8 m 8 m Liike P m 0 m P Sähkökalusteet ja -tarvikkeet

109 Exxact Tekniset tiedot Liike- ja läsnäolotunnistus PIR M M A L H L H M S Herkkyys Liiketunnistimen tunnistusherkkyydelle on kolme asetusta. L L L M M M H H H Pieni: Voidaan valita, jos ongelmana on virheellinen tunnistus. Keski: Tehdasasetus. Soveltuu useimpiin asennuksiin. Suuri: Valitaan, jos liiketunnistin ei ole riittävän herkkä. Tehdasasetus: Keskiasento Keski A M A Perustoiminto M S Liiketunnistimessa A on kaksi A perustoimintoa. A Manuaalinen: Valot M M S S syttyvät vain kojeessa olevaa M painiketta S tai sivuohjauspainikkeita M A A A S painamalla. Automaattinen: Kun tunnistin Ahavaitsee liikkeen, valot syttyvät, M S M S jos valaistusolosuhteet alittavat M asetetun S A luksiasetuksen. A Orja: Liiketunnistin on M M S S liitetty suurempaan järjestelmään. Esimerkki: master-/orja tai porrasvalojärjestelmä. A Tehdasasetus: Keskiasento Automaattinen M S S Kytkentäkaavio L N Ajastinasetus määrittää, miten kauan valot ovat sytytettyinä viimeksi havaitun liikkeen jälkeen. L N Aika-asetus Vähimmäisaika = sekunti. Tehdasasetus = 5 minuuttia, suositeltu aloitusasetus. Enimmäisaika = 20 minuuttia. Mitä pienempää asetusta käytetään, sitä enemmän säästetään energiaa. Tehdasasetus: Keskiasento M 5 minuuttia L H Painikkeet Liiketunnistimen painikkeessa on kaksi toimintoa: lyhyt painallus ja pitkä Mpainallus. Ulkoisesti kytketyssä, vaiheen kanssa sarjaan kytketyssä painikkeessa on vain L toiminto H "lyhyt painallus". Lyhyt painallus Liiketunnistin sytyttää valot M asetetuksi ajaksi ja sammuttaa ne sitten. Painalluksen kesto alle 0,5 sekuntia. L H Pitkä painallus Liiketunnistin pitää valot vuoroin sytytettyinä ja sammutettuina kahden tunnin ajan (pidennetty ajastimen aika). Painalluksen kesto yli,5 sekuntia. L N Tunnistusalue Liiketunnistimessa on seitsemän M M säätimellä valittavaa tunnistusaluetta. L H M L H M M L H L Esimerkki: Liiketunnistin M H L H tunnistaa liikkeen suoraan laitteen L edessä (noin 90 M H asteen tunnistusalue). M L H L H Liiketunnistin tunnistaa liikkeen vinosti vasemmalla (noin 45 asteen M tunnistusalue). Tehdasasetus: L H Keskiasento 80 asteen tunnistusalue L N L H M L H M Valaistusvoimakkuuden säädöt Valaistustason säätö Kierrä säädin minimiasentoon. LED-valo alkaa vilkkua. Jos valot ovat sytytettyinä, ne sammuvat. 2 Jotta käyttäjä ei häiritse valotason mittausta asettamisen aikana, hänellä on 0 sekuntia aikaa poistua liiketunnistimen luota. Siirry noin puolen metrin päähän liiketunnistimesta. 3 Odota, kunnes kannen alla oleva LED-valo vilkkuu jatkuvasti. Kierrä säädintä hitaasti myötäpäivään noin 2/3-asentoon, kunnes LED-valo sammuu. Valaistustason asetuksena on nyt nykyinen valaistustaso. Uuden valaistustasoasetuksen voi tehdä myös aloittamalla alusta vaiheesta. Valaistustasoasetuksen muuttaminen Kun valaistustasoasetusta halutaan pienentää, säädintä kierretään kuu-symbolia kohti. Kun valaistustasoasetusta halutaan suurentaa, säädintä kierretään aurinko-symbolia kohti. Valaistustaso Valaistustason asetus määrittää, miten A hämärää on oltava, ennen kuin liiketunnistin sytyttää valot. Katso Valaistusvoimakkuuden säätö M Minimi: Asentoa käytetään valaistusvoimakkuuden säätöön. A 2/3: Asetuksena A on kohdassa Valaistusvoimakkuuden säätö mitattu Mvalaistusvoimakkuus. S M Maksimi: Valot syttyvät aina valaistustasosta A riippumatta. Kun valaistustasoasetusta halutaan pienentää, säädintä M kierretään S kuu-symbolia kohti. Kun valaistustasoasetusta halutaan suurentaa, säädintä kierretään aurinko-symbolia kohti. A A Tehdasasetus: Keskiasento noin 200 lx liiketunnistimen M S luona M S LED-valot Liiketunnistimessa on kaksi LED-valoa. Toinen on kannen alla A ja toinen linssin alla. Kannen alla oleva LED-valo Huomaa: M LED-valo S näkyy vasta, kun kansi on irrotettu. Toiminta asetusten aikana Kun herkkyyden, perustoiminnon tai tunnistusalueen A säätimiä kierretään, LED-valo vilkahtaa kerran. Kun aikasäädintä kierretään, M LED-valo S vilkkuu jatkuvasti. Kävelytesti Kun verkkovirta on kytketty tai asetuksia on muutettu, liiketunnistin on kävelytestitilassa 5 minuutin ajan. LED-valo vilkkuu, kun liiketunnistin havaitsee liikettä. Linssin alla oleva LED-valo Pitkä painallus Kun kojeen painiketta on painettu pitkään, LED-valo vilkkuu ja osoittaa, että pitkä painallus on tunnistettu. Pidennetty ajastimen aika Pitkän painalluksen jälkeen LED-valo vilkkuu joka viides sekunti kahden tunnin ajan. Ylikuormitus Ylikuormitustilanteessa tunnistin sammuttaa kuorman ja LED-valo vilkkuu jatkuvasti. A M A S S M A S M A S M S S A M A S M S P2524 P2525 Sähkökalusteet ja -tarvikkeet 09

110 Exxact Tekniset tiedot Liike- ja läsnäolotunnistus PIR PIR Advanced 2,2 m, W P805 Perustiedot Snro Tuotetyyppi Tyyppi Kytkin Asentaminen Liike- ja läsnäolotunnistin Advanced 2,2 m W, RCL, 80, 3 johdinta -napainen, enintään 6 A Uppo- tai pintarasia Väri Valkoinen RAL 9003 Tekniset tiedot Nimellisjännite 230 V~ Hehkulamput 230 V:n halogeenilamput Elektroninen muuntaja Perinteinen muuntaja Loisteputket W W 50 VA 050 VA 200 W (ei kompensoitu) μf (cosφ = 0,9) (rinnakkaiskompensoitu) 2 x 200 W (rinnan kytketty) 900 W (elektroniset liitäntälaitteet) Pienoisloistelamput 500 W Moottori 200 VA Liitännät Jousiliittimet Kaapelin poikkipinta-ala,5 mm 2 ja 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet Tunnistuskulma 80º (voidaan jakaa vyöhykkeisiin) 55º pystytasossa Asennuskorkeus,8 3,5 m (paras 2,2 m) Peittoalue 2,2 m:n asennuskorkeudelta Herkkyys Aika-asetukset Liike 200 m 2 Läsnäolo 98 m lx s 20 min Tunnistimeen kytkettyjen sivuohjaimien määrä Enintään 0 Kaapelipituus tunnistimen ja sivuohjaimen välillä Enintään 300 m Materiaali Kestomuovi - ABS Pituus 7 mm Leveys 7 mm Korkeus 27 mm Upotussyvyys 6 mm Lisätietoja Standardit EN , EN , EN luokka 2 Sertifiointi S, N, FI, CE IP-kotelointiluokka IP20 Muut tiedot Lisätietoja Tarvitsee nollajohdon. Peittoalue 0 m 7 m 0 m 7 m 0 m Läsnäolo ja liike 7 m Liike P m 0 m 0 m P Sähkökalusteet ja -tarvikkeet

111 Exxact Tekniset tiedot Liike- ja läsnäolotunnistus PIR M M M A A Herkkyys Liiketunnistimen tunnistusherkkyydelle on kolme asetusta. L L L M M M H H H Pieni: Voidaan valita, jos ongelmana on virheellinen tunnistus. Keski: Tehdasasetus. Soveltuu useimpiin asennuksiin. Suuri: Valitaan, jos liiketunnistin ei ole riittävän herkkä. Tehdasasetus: Keskiasento Keski Kytkentäkaaviot L Painikkeet Liittimen liitetyssä ulkoisessa painikkeessa on kaksi toimintoa: lyhyt painallus ja pitkä painallus. Lyhyt painallus Liiketunnistin sytyttää valot asetetuksi ajaksi ja sammuttaa ne sitten. Painalluksen kesto alle 0,5 sekuntia. Pitkä painallus Liiketunnistin pitää valot vuoroin sytytettyinä ja sammutettuina kahden tunnin ajan (pidennetty ajastimen aika). Painalluksen kesto yli,5 sekuntia. H L Aika-asetus Ajastinasetus määrittää, miten kauan valot ovat sytytettyinä viimeksi havaitun liikkeen Mjälkeen. Vähimmäisaika L = sekunti. Tehdasasetus = 5 minuuttia, ML H suositeltu aloitusasetus. L H M Enimmäisaika = 20 minuuttia. L H Mitä pienempää asetusta käytetään, M sitä vähemmän kuluu energiaa. M Tehdasasetus: Keskiasento 5 minuuttia L H LED-valot Liiketunnistimessa on linssin alla M oleva LED-valo. M Toiminta asetusten aikana L MH Kun herkkyyden, perustoiminnon tai tunnistusalueen Lsäätimiä H L kierretään, LED-valo vilkahtaa M kerran. Kun aikasäädintä M kierretään, LED-valo vilkkuu L jatkuvasti. M M L H Kävelytesti L Kun verkkovirta on Lkytketty H tai M asetuksia on muutettu, M liiketunnistin on kävelytestitilassa L 5 minuutin ajan. LED-valo M M L vilkkuu, kun liiketunnistin L havaitsee liikettä. L M H Pitkä painallus M Kun ulkoista painiketta on painettu L pitkään, LED-valo vilkkuu ja L osoittaa, että pitkä painallus on tunnistettu. Pidennetty ajastimen aika Pitkän painalluksen jälkeen LED-valo vilkkuu joka viides sekunti kahden tunnin ajan. L M H H L H M L L L H H H H H H H H H M M M H H H L L L M M M H H H H H H Liiketunnistimessa on kolme M säätimellä valittavaa tunnistusaluetta. M L H L M L L. M H M L H Tunnistusalue L M L L A M H S H M S Tehdasasetus: Keskiasento 80 asteen tunnistusalue Valaistusvoimakkuuden säädöt Valaistustason säätö Kierrä säädin minimiasentoon. LED-valo alkaa vilkkua. Jos valot ovat sytytettyinä, ne sammuvat. 2 Jotta käyttäjä ei häiritse valotason mittausta asettamisen aikana, hänellä on 0 sekuntia aikaa poistua liiketunnistimen luota. Siirry noin puolen metrin päähän liiketunnistimesta. 3 Odota, kunnes LED-valo vilkkuu jatkuvasti. Kierrä säädintä hitaasti myötäpäivään noin 2/3-asentoon, kunnes LED-valo sammuu. Valaistustason asetuksena on nyt nykyinen valaistustaso. Uuden valaistustasoasetuksen voi tehdä myös aloittamalla alusta vaiheesta. Valaistustasoasetuksen muuttaminen Kun valaistustasoasetusta halutaan pienentää, säädintä kierretään kuu-symbolia kohti. Kun valaistustasoasetusta halutaan suurentaa, säädintä kierretään aurinko-symbolia kohti. M M A A S H M M M M M S Valaistustaso Valaistustason asetus määrittää, A miten hämärää Aon oltava, ennen kuin liiketunnistin sytyttää valot. Katso A Valaistusvoimakkuuden säätö M Minimi: Asentoa M käytetään MS S valaistusvoimakkuuden säätöön. A A A 2/3: Asetuksena on A S kohdassa Valaistusvoimakkuuden M S MA S säätö mitattu valaistusvoimakkuus. A M A S Maksimi: M A Valot S syttyvät M aina S valaistustasosta riippumatta. M S AKun valaistustasoasetusta halutaan pienentää, säädintä kierretään kuu-symbolia S kohti. Kun valaistustasoasetusta halutaan A suurentaa, säädintä kierretään aurinko-symbolia kohti. A M S Tehdasasetus: Keskiasento noin 200 lx liiketunnistimen luona M S A A A M M Perustoiminto M S S A Liiketunnistimessa A on kaksi perustoimintoa. M A S Manuaalinen: Valot syttyvät vain ulkoista A painiketta M Spainamalla. M S A A Automaattinen: Kun M tunnistin S havaitsee M S liikkeen, valot syttyvät, M A S jos valaistusolosuhteet A alittavat asetetun M S luksiasetuksen. A M S Orja: Liiketunnistin on M S liitetty suurempaan järjestelmään. Esimerkki: master-/orja tai porrasvalojärjestelmä. Tehdasasetus: A Keskiasento Automaattinen M S S S S S A M S A M S A M S L N L N L N L N P2524 P2525 Sähkökalusteet ja -tarvikkeet

112 Exxact Tekniset tiedot Ajastimet Elektroninen 2-napainen ajastin P805 Perustiedot Snro Tuotetyyppi Tyyppi Toiminto Asentaminen Ajastin AT0A Elektroninen 2-napainen Uppo- tai pintarasia Väri Valkoinen RAL 9003 Tekniset tiedot Nimellisvirta 0 A Nimellisjännite 230 V~ Teho W:n resistiivinen kuorma (cosφ = ) 500 W:n hehkulamppu tai 230 V:n halogeenilamppu 360 VA:n loisteputki (enintään 24μF kompensaatiota varten) 300 VA:n pienoisloistelamppu 300 VA:n perinteinen tai elektroninen muuntaja pienjännitehalogeenilampuille Aika-asetukset Kuusi kiinteää aikaa 5 tai 30 minuuttia,, 2, 4 tai 8 tuntia Helppo vaihtaa ruuvitaltalla Lamppu Punainen LED-merkkivalo laitteen ollessa käytössä Liitännät Ruuvi Kaapelin poikkipinta-ala,5 mm 2 ja 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet Materiaali Kestomuovi - ABS Pituus 7 mm Leveys 7 mm Korkeus 4 mm Upotussyvyys 32 mm (sopii 35 mm:n pintarasioihin) Lisätietoja Standardit EN , EN , EN Sertifiointi S, N, FI, CE IP-kotelointiluokka IP20 (kun pintamuoviosat on poistettu) IP44 käytettäessä lisätiivistyssarjaa, uppo- tai pinta-asennus Muut tiedot Lisätietoja Aktivoitunut ajastus voidaan tarvittaessa peruuttaa painamalla painiketta. Merkintätarrat sisältyvät toimitukseen. Kytkentäkaavio Aikavalitsin LED-valo P2526 L Enimmäiskuorma W 2 Sähkökalusteet ja -tarvikkeet

113 Exxact Tekniset tiedot Ajastimet Elektroninen -napainen ajastin P805 Perustiedot Snro Tuotetyyppi Tyyppi Ajastin ATC0 A Toiminto -napainen elektroninen ajastin potentiaalivapaa Asentaminen Uppo- tai pintarasia Väri Valkoinen RAL 9003 Tekniset tiedot Nimellisvirta Nimellisjännite Teho Aika-asetukset Lamppu Liitännät Kaapelin poikkipinta-ala Materiaali Pituus Leveys Korkeus Upotussyvyys 0 A 230 V AC tai 240 V AC/DC 230 V AC, enintään W:n resistiivinen kuorma 24 V AC/DC, katso seuraavaa taulukkoa Kuusi kiinteää aikaa 5 tai 30 minuuttia,, 2, 4 tai 8 tuntia Helppo vaihtaa ruuvitaltalla Punainen LED-merkkivalo laitteen ollessa käytössä (ON-asennossa) Ruuvi,5 mm 2 ja 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet Kestomuovi - ABS 7 mm 7 mm 4 mm 24 mm (sopii 35 mm:n pintarasioihin) Lisätietoja Standardit EN , EN , EN Sertifiointi S, N, FI, CE IP-kotelointiluokka IP20 (kun pintamuoviosat on poistettu). IP44 käytettäessä lisätiivistyssarjaa, uppo- tai pinta-asennus Muut tiedot Lisätietoja Aktivoitunut ajastus voidaan tarvittaessa peruuttaa painamalla painiketta. Merkintätarrat sisältyvät toimitukseen. Kytkentäkaavio, vaihtojännite Kuormitustaulukko, tasajännite Kytkentäkaavio, tasajännite Vaihtoehtoiset liitännät A 50 0 Vaihtoehtoiset liitännät Potentiometri 5 2 Enimmäiskuorma DC: Katso taulukko 0,5 P2529 0, P V P2530 N L N L Sähkökalusteet ja -tarvikkeet 3

114 Exxact Tekniset tiedot Ajastimet Ajastinpistorasia P8048 Perustiedot Snro Tuotetyyppi Toiminto Asentaminen Ajastinpistorasia Elektroninen Uppo- tai pintarasia Väri Valkoinen RAL 9003 Tekniset tiedot Nimellisvirta Nimellisjännite 230 V~ Teho Aika-asetukset Lamppu Liitännät Kaapelin poikkipinta-ala Materiaali Pituus Leveys Korkeus Upotussyvyys Resistiivinen kuorma 8 A Induktiivinen kuorma 8 A cos φ=0,6 Kapasitiivinen kuorma 8 A, 40 μf Hehkulamput, 840 W 230 V:n halogeenilamput 500 W Moottori kuorma 000 W Kuusi kiinteää aikaa 5 tai 30 minuuttia,, 2, 4 tai 8 tuntia Helppo vaihtaa edestä ruuvitaltalla Vihreä LED-merkkivalo laitteen ollessa käytössä Ruuvi,5 mm 2 ja 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet Kestomuovi - ABS 7 mm 7 mm 32 mm (2 mm) 30 mm (50 mm, jos etureunan korkeus on 2 mm), sopii 35 mm:n pintarasioihin Lisätietoja Standardit EN , EN , EN Sertifiointi S, N, FI, CE IP-kotelointiluokka IP20 Muut tiedot Lisätietoja Aktivoitunut ajastus voidaan tarvittaessa peruuttaa painamalla painiketta. Elektroninen ylikuormitus- ja ylikuumenemissuoja. Kytkentäkaavio N L P253 4 Sähkökalusteet ja -tarvikkeet

115 Exxact Tekniset tiedot Ajastimet ja kellot Kellokytkin näytöllä P8043 Perustiedot Snro Tuotetyyppi Toiminto Asentaminen Kellokytkin näytöllä Elektroninen, -napainen Uppo- tai pintarasia Väri Valkoinen RAL 9003 Tekniset tiedot Nimellisvirta 0 A Nimellisjännite 230 V~ Tehoalue Aika-asetukset Liitännät Kaapelin poikkipinta-ala Materiaali Pituus Leveys Korkeus Upotussyvyys Resistiivinen 000 W Elektroninen muuntaja 750 W Perinteinen muuntaja 750 VA Loisteputki 500 VA Kytkin toiminnoille käytössä (), pois käytöstä (0), automaattinen (A). Esiohjelmoidut aika-asetukset Kaksi erillistä ohjelmamuistia, jossa enintään 8 käyttöön/pois käytöstä -asetusta Satunnaistoiminto +/- 5 min Ajastintoiminto Kesä- ja talviajan asetus helppoa Tehdasasetusten palautusmahdollisuus Ruuvi,5 mm 2 ja 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet Kestomuovi - ABS 7 mm 7 mm 20 mm 32 mm (sopii 35 mm:n pintarasioihin) Lisätietoja Standardit EN , EN , EN Sertifiointi S, N, FI, CE IP-kotelointiluokka IP20 Muut tiedot Lisätietoja 24 tunnin varmistusaika Kytkentäkaavio P2532 F G H I J K P2534 A B C D E M A ON B C OFF W N S O A Liitetty käyttäjä ON (käytössä) tai OFF (ei käytössä) B Tunnit ja minuutit (vilkkuu, jos aikaa ei ole asetettu) C Asetustila D Satunnaistoiminta E Astronominen toiminta (ei käyttökelpoinen Suomessa) F Aktiivinen ohjelmamuisti P L G Ajastintoiminta (ohjelmamuistia (C) varten) H Ajansäätö I Päivämäärän säätö J Talviaika K Kesäaika L Viikonpäivä M Switch on (kytke virta) tai Forward (eteenpäin) (asetustilassa) N Mode (tila): eri toimintojen aktivointi ja aktivoinnin poisto O Set (asetus): toimintojen asetus ja vahvistus P Switch off (katkaise virta) tai Back (takaisin) (asetustilassa) Sähkökalusteet ja -tarvikkeet 5

116 Exxact Tekniset tiedot Termostaatit Viikko-ohjelmoitava termostaatti kosketusnäytöllä Perustiedot Snro Tuotetyyppi Tyyppi Viikko-ohjelmoitava termostaatti kosketusnäytöllä WTH-6 Toiminto Elektroninen huone/lattia/yhdistelmätermostaatti viikkokellolla ja 2-napaisella virtakytkimellä Asentaminen Uppo- tai pintarasia Väri Valkoinen RAL 9003 /lähellä väriä NCS 0500-N) Kpl/pakkaus Tekniset tiedot Nimellisvirta 6A Nimellisjännite 230 V~ Kuorma Enintään 3600 W Käyttötila 4 vaihtoehtoa: Huone sisäinen lämpötila-anturi mittaa huoneilman lämpötilan Lattia lattia-anturi mittaa lattian lämpötilan Yhdistelmä mittaa huoneilman ja lattia lämpötilan samanaikaisesti. Lattian lämpötilalle asetettavissa enimmäisarvo. PWM ei lämmönmittausta, lämmitysteho asetetaan suoraan 0-00% Lämmitystila 4 vaihtoehtoa: Automaattitila termostaatti vaihtaa mukavuus- ja säästötilojen välillä viikko-ohjelman mukaan Mukavuustila tarkoitettu tilanteeseen kun ollaan kotona Säästötila tarkoitettu tilanteeseen kun ollaan poissa kotoa Pakkassuojaustila tarkoitettu tilanteeseen kun ollaan pitkään poissa Lämpötilan säätöalue Huone C Lattia C Tarkkuus C Oppimistoiminto Toiminto, jolla termostaatti kytkenee ennakoimaan lämmönmuutoksiin tarvittavan ajan Tilanilmaisin Ilmaisee päällä olevan lämmityksen sekä lämmitykseen käytetyn kokonaisajan aikajaksolla Näyttö OLED-kosketusnäyttö Asennuskorkeus Vähintään,50 m lattiasta Liitännät Ruuvi Kaapelin poikkipinta-ala,5mm 2 ja 2,5mm 2 yksisäikeiset ja monisäikeiset johtimet Upotussyvyys 25 mm (sopii 35 mm pintarasioihin) Lisätietoja Standardit EN Sertifiointi S, N, FI, CE IP-kotelointiluokka IP20 Muut tiedot Lisätietoja Lattia-anturi myydään erikseen (NTC 0kΩ@25 C) Sisäinen ylijännite- ja ylikuumenemissuoja Asetukset koodisuojattu Kytkentäkaavio L N A B A Ulkoinen 230 V ohjaus B kuorma C Lattia-anturi N N L -t C P Sähkökalusteet ja -tarvikkeet

117 Exxact Tekniset tiedot Termostaatit Kosketusnäytöllinen termostaatti P8065 Perustiedot Snro Tuotetyyppi Tyyppi Kosketusnäytöllinen termostaatti DTH-6 Toiminto Elektroninen huone-/lattia-/yhdistelmätermostaatti, jossa kaksinapainen virtakytkin Asentaminen Uppo- tai pintarasia Väri Valkoinen RAL 9003 (lähellä väriä NCS 0500-N) Kpl/pakkaus Tekniset tiedot Nimellisvirta 6 A Nimellisjännite 230 V~ Kuorma Enintään W Käyttötila 3 vaihtoehtoa: Huone sisäinen lämpötila-anturi mittaa huoneilman lämpötilan. Lattia lattia-anturi mittaa lattian lämpötilan. Yhdistelmä mittaa huoneilman ja lattian lämpötilan yhtä aikaa. Lattian lämpötilaksi asetetaan enimmäisarvo. Tätä tilaa suositellaan käytettäväksi erityisesti parketti- ja laminaattilattioille. Lämpötilan säätöalue Huone C Lattia C Tarkkuus C Lämpötilan pudotus Säädettävissä +/- 0 9 C (vaatii ulkoisen 230 V:n ajastin-kytkinliitännän) Tilanilmaisin Lämmitys päällä = sininen piste Näyttö 7-segment (sininen), kosketuspainikkeet + ja - Asennuskorkeus Vähintään,50 m lattiasta Liitännät Ruuvi Kaapelin poikkipinta-ala,5 mm 2 ja 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet Materiaali Kestomuovi - ABS Pituus 7 mm Leveys 7 mm Korkeus 25 mm (kytkin OFF-asennossa) Upotussyvyys 25 mm (sopii 35 mm:n pintarasioihin) Lisätietoja Standardit EN Sertifiointi S, N, FI, CE IP-kotelointiluokka IP20 Muut tiedot Lisätietoja Lattia-anturi myydään erikseen (NTC 0kΩ@25 C) Sisäinen ylijännite- ja ylikuumenemissuoja Asetukset koodisuojattu Kytkentäkaavio L N A B A Ulkoinen 230 V ohjaus B kuorma C Lattia-anturi N N L -t C P2536 Sähkökalusteet ja -tarvikkeet 7

118 Exxact Tekniset tiedot Termostaatit Huonetermostaatti 230 V P8068 Perustiedot Snro Tuotetyyppi Tyyppi Elektroninen huonetermostaatti STR-0 Toiminto Elektroninen termostaatti, jossa kaksinapainen virtakytkin ja kansi Asentaminen Uppo- tai pintarasia Väri Valkoinen RAL 9003 Tekniset tiedot Nimellisvirta 0 A Nimellisjännite 230 V~ Kuorma Enintään W Lämpötilan säätöalue C Tarkkuus C Tilanilmaisin Punainen merkkivalo = lämmitys päällä Asennuskorkeus Vähintään,50 m lattiasta Liitännät Ruuvi Kaapelin poikkipinta-ala,5 mm 2 ja 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet Materiaali Kestomuovi - ABS Pituus 7 mm Leveys 7 mm Korkeus 7 mm Upotussyvyys 25 mm (sopii 35 mm:n pintarasioihin) Lisätietoja Standardit EN Sertifiointi S, N, FI, CE IP-kotelointiluokka IP20 Muut tiedot Lisätietoja Sisäinen lämpötila-anturi ja ylijännitesuoja. Ei ole suositeltavaa asentaa termostaattia lähelle ulko-ovia, ikkunoita tai ilmastointilaitteita. Kytkentäkaavio P254 8 Sähkökalusteet ja -tarvikkeet

119 Exxact Tekniset tiedot Termostaatit Lattialämmitystermostaatti P8068 Perustiedot Snro Tuotetyyppi Tyyppi Elektroninen lattialämmitystermostaatti STF-6 Toiminto Elektroninen termostaatti, jossa kaksinapainen virtakytkin ja kansi Asentaminen Uppo- tai pintarasia Väri Valkoinen RAL 9003 Tekniset tiedot Nimellisvirta 6 A Nimellisjännite 230 V~ Kuorma Enintään W Lämpötilan säätöalue C Tarkkuus C Lämpötilan pudotus -4 C (vaatii ulkoisen 230 V:n ohjauksen) Tilanilmaisin Punainen merkkivalo = lämmitys päällä Vihreä merkkivalo = jännitteinen Asennuskorkeus Vähintään,50 m lattiasta Liitännät Ruuvi Kaapelin poikkipinta-ala,5 mm 2 ja 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet Materiaali Kestomuovi - ABS Pituus 7 mm Leveys 7 mm Korkeus 7 mm Upotussyvyys 32 mm (sopii 35 mm:n pintarasioihin) Lisätietoja Standardit EN Sertifiointi S, N, FI, CE IP-kotelointiluokka IP2 Muut tiedot Lisätietoja Mukana toimitetaan lattia-anturin kaapeli, jonka pituus on 4 m. Integroitu ylijännite- ja ylikuumenemissuoja. Kytkentäkaavio P2524 P8307 Sähkökalusteet ja -tarvikkeet 9

120 Exxact Tekniset tiedot Pienjännitepainikkeet Pienjännitepainikkeet P892 P895 P898 Perustiedot Snro Tuotetyyppi Pienjännitepainikkeet Tyyppi LV-PB LV-PB2 LV-PB4 Toiminto -napainen 2-napainen 4-napainen Asentaminen Uppo- tai pintarasia Väri Valkoinen RAL 9003 Tekniset tiedot Nimellisvirta 400 ma, jatkuva,5 A (enintään 00 ms) 2 24 V AC / 2 30 V DC Punainen merkkivalo 24 V AC / 30 V DC Ruuvi Nimellisjännite Lamppu Liitännät Kaapelin poikkipinta-ala enintään,5 mm 2 enintään,5 mm 2 enintään,5 mm 2 Materiaali Kestomuovi - ABS Pituus 7 mm Leveys 7 mm Korkeus 3 mm Upotussyvyys 24 mm (sopii 35 mm:n pintarasioihin) Lisätietoja Sertifiointi IP-kotelointiluokka CE IP20 Muut tiedot Lisätietoja Impulssitoiminto 20 Sähkökalusteet ja -tarvikkeet

121 Exxact Tekniset tiedot Pienjännitepainikkeet Kytkentäkaavio Pienjännitepainikkeiden kytkentäkaavio LV-PB P2544 Painikkeen plus tai miinus Painike LED-valon plus tai miinus LV-PB2 Painikkeen plus tai miinus LED-valojen plus tai miinus P2545 Painike Painike 2 LV-PB4 Painikkeen plus tai miinus LED-valojen plus tai miinus Painike Painike 2 P2546 Painike 3 Painike 4 A, B, C, D = LED-valo(je)n ohjaus Sähkökalusteet ja -tarvikkeet 2

122 Exxact Tekniset tiedot Vikavirtasuoja Vikavirtasuoja Perustiedot Snro Tuotetyyppi Vikavirtasuojakytkin Vikavirtasuojakytkinpistorasia Vikavirtasuojakytkinpistorasia kannella Asentaminen Uppo- tai pintarasia Väri Valkoinen RAL 9003 Tekniset tiedot Nimellisvirta 6 A Nimellisjännite 250 V~ Nimellinen tunnistusvirta Vikavirtasuojan tyyppi Liitännät Kaapelin poikkipinta-ala Materiaali 30 ma 2-napainen, tyyppi A Jousiliittimet,5 mm 2 ja 2,5 mm 2 yksisäikeiset ja monisäikeiset johtimet Kestomuovi - PC/ASA Leveys 7 mm 7 mm 7 mm Korkeus 2 mm 35 mm 37 mm Upotussyvyys 32 mm (sopii 35 mm:n pintarasioihin) 32 mm (sopii 35 mm:n pintarasioihin) 32 mm (sopii 35 mm:n pintarasioihin) Lisätietoja Standardit EN 6008 IEC , EN 6008 IEC , EN 6008 Sertifiointi S, N, FI IP-kotelointiluokka IP20 IP20 IP20 Kannellisen version voi päivittää IP44-luokkaan lisätiivistyssarjalla, uppo- tai pinta-asennus Muut tiedot Lisätietoja Laitteessa virtakytkin ja testipainike Kytkentäkaavio ELL02720 P8295 P7995 P Sähkökalusteet ja -tarvikkeet

123 Exxact Tekniset tiedot Vikavirtasuoja Toiminnan tarkistus Vikavirtasuojakytkimen toiminta on testattava asennuksen jälkeen ja sitten enintään 6 kuukauden välein. Virkavirtakatkaisimen testaus Kytke jännite ja aseta virtakytkin päällä-asentoon (). Paina testipainiketta T. Vikavirtakatkaisin sammuttaa nyt virran automaattisesti ja virtakytkin siirtyy automaattisesti pois-asentoon (0). Miten toimitaan, jos vikavirtakatkaisin laukeaa? Kun vikavirtakatkaisin katkaisee virran automaattisesti, laitteistossa on syntynyt maasulku. Kytke virkavirtakatkaisimeen virta. Jos vikavirtakatkaisin ei laukea uudelleen, vika tulkitaan tilapäiseksi. Jos se laukeaa toistuvasti, pätevän sähköasentajan on tutkittava laitteisto. Tyyppi AC tai A Vikavirtakatkaisimet ovat tyyppiä A, mikä tarkoittaa, että ne laukeavat sekä vaihtovikavirtojen että pulssimuotoisten tasavikavirtojen johdosta. Pulssimuotoisia tasavikavirtoja syntyy esimerkiksi käytettäessä työkaluja, joissa on kierrosluvun säätö, tai hiustenkuivaajia. Jotta vikavirtakatkaisin laukeaisi näissä tapauksissa, sen on oltava tyyppiä A. AC-tyyppinen vikavirtakatkaisin laukeaa ainoastaan sellaisten vikavirtojen yhteydessä, joissa on säätelemätön siniaalto. Virtakytkin Testipainike: T P9745 Sähkökalusteet ja -tarvikkeet 23

124 Exxact Tekniset tiedot Hätäkutsujärjestelmä Kutsupainikkeet P92556 P820 P8203 P8202 Perustiedot Snro Tuotetyyppi Merkinantopainike Merkinantopainike vetonarulla Johtopainikkeen pistorasia Johtopainike Asentaminen Uppo- tai pintarasia Väri Valkoinen RAL 9003 Tekniset tiedot Kutsuyksiköt Jännitteensyöttö muistiyksikön järjestelmäjännitelähdöstä Syöttöjännite Enintään 20 V DC Enintään 20 V DC Enintään 20 V DC 2 V AC/DC Sähkönkulutus Enintään 25 ma aktivoidussa yksikössä Enintään 0, ma levossa Optinen osoitus Punainen LED-valo Merkinantopainike -nap. sulkeva järjestelmän jännitteen pluspuolelle Enintään 20 V DC Enintään 20 ma Johtopainikkeen tulo 2-napainen Ø 6,35 mm Enintään 20 V DC Enintään 20 ma Johtopainike -nap. sulkeva Enintään 20 V DC Enintään 20 ma Kaapelin pituus, liitin 3 metriä Ø 6,35 mm:n liitin Liitännät Ruuvit Pituus 7 mm Leveys 7 mm Korkeus 4 mm Upotussyvyys mm (sopii 2 mm:n pintarasioihin) Lisätietoja IP-kotelointiluokka IP20 24 Sähkökalusteet ja -tarvikkeet

125 Exxact Tekniset tiedot Hätäkutsujärjestelmä Hälytysmerkkivalo summerilla ja muuntaja P8205 P8207 Perustiedot Snro Tuotetyyppi Hälytysmerkkivalo summerilla Muuntaja Asentaminen Uppo- tai pintarasia Väri Valkoinen RAL 9003 Tekniset tiedot Lamppuyksikkö Syöttöjännite Jännitteensyöttö muistiyksikön järjestelmäjännitelähdöstä Enintään 20 V DC Sähkönkulutus Enintään 55 ma aktivoidussa yksikössä Enintään 6 ma levossa LED-valon lähtö Lähtevä jännite enintään 20 V DC Virta enintään 25 ma Summerin lähtö Lähtevä jännite enintään 20 V DC Virta enintään 40 ma Releen lähtö -nap. potentiaalivapaa vaihtokosketin Optinen osoitus Punaisen linssin alla oleva punainen LED-valo Akustinen osoitus Summerin taajuus 3, khz +/- 0,8 khz Äänitaso noin 80 db metrin etäisyydellä Ensiöjännite 230 V Toisiojännite 2 V 500 ma:n kuormituksella Tyhjäkäyntijännite noin 6,8 V Teho 6 VA Sulaketyyppi Ei-palautettava lämpösulake Liitännät Ruuvi Ruuvi Materiaali Kestomuovi - ABS Pituus 7 mm 7 mm Leveys 7 mm 7 mm Korkeus 20 mm 2 mm Upotussyvyys mm (sopii 2 mm:n pintarasioihin) 30 mm (sopii 35 mm:n pintarasioihin) Lisätietoja IP-kotelointiluokka IP20 Sähkökalusteet ja -tarvikkeet 25

126 Exxact Tekniset tiedot Hätäkutsujärjestelmä Kutsu- ja palautuspainike sekä näyttö P8204 P8206 Perustiedot Snro Tuotetyyppi Kutsu- ja palautuspainike Näyttö ja kuittauspainiketaulu Asentaminen Uppo- tai pintarasia Väri Valkoinen RAL 9003 Valkoinen RAL 9003 Puoliuppo-asennus tai pinta-asennus mukana toimitettavalla 26 mm pintakehyksellä Tekniset tiedot Syöttöjännite 2 V AC/DC +/- 0 % 2 V DC Sähkönkulutus Noin 80 ma aktivoidussa yksikössä Maks. 400mA Noin 5 ma levossa Suojattu 500 ma Järjestelmän jännitelähtö Lähtevä jännite enintään 20 V DC Kuormitus enintään 300 ma LED-valon ja summerin ohjaus Tyyppi: avoin virrankokooja Tuleva jännite enintään 25 V DC Kuorma enintään 200 ma / tulo Releen lähtö -nap. potentiaalivapaa vaihtokosketin -nap. potentiaalivapaa vaihtokosketin Kosketintiedot Ulkoinen signaalitulo Jännite enintään 50 V Virta enintään A Teho enintään 50 W Aktivoidaan järjestelmän jännitteen pluspuolen sulkeutuessa Tuleva jännite enintään 8 V DC Virta enintään 5 ma Jännite enintään 50 V Virta enintään A Teho enintään 50 W Aktivoidaan Gnd:tä oikosulkemalla vastaan Optinen osoitus Punainen LED-valo Punainen ja vihreä LED-valo Akustinen osoitus Summerin taajuus 3, khz +/- 0,8 khz Äänitaso noin 80 db metrin etäisyydellä Summerin taajuus khz Äänitaso noin 50 db 3 metrin etäisyydellä Näyttö Vaatii oman virtalähteen Tulojen määrä 6 Liitännät Ruuvi Ruuvi Pituus 7 mm 84 mm Leveys 7 mm 84 mm Korkeus 20 mm 5 mm Upotussyvyys mm (sopii 2 mm:n pintarasioihin) Lisätietoja IP-kotelointiluokka IP20 IP20 Silmukka-asetukset B ohjaa LED-valon lähtöä Auki LED-valo palaa tasaisesti B ohjaa LED-valon lähtöä Suljettu LED-valo vilkkuu B2 ohjaa merkkiääntä Auki Merkkiääni on tasainen B2 ohjaa merkkiääntä Suljettu Merkkiääni on katkonainen B3 ohjaa merkkiäänen lähtöä Auki Merkkiääni kuuluu, kunnes järjestelmä palautetaan B3 ohjaa merkkiäänen lähtöä Suljettu Merkkiääni kuuluu, kun kutsupainiketta käytetään B4 ei ole käytössä Huomaa, että syöttöjännite on katkaistava, kun silmukoita muutetaan. 26 Sähkökalusteet ja -tarvikkeet

127 Exxact Tekniset tiedot Hätäkutsujärjestelmä Invalidikäymälän laitteiden luonnos Muistiyksikkö, jossa kutsu- ja palautuspainike 700 mm lattian yläpuolella 2 Hälytysmerkkivalo summerilla vähintään mm lattian yläpuolella 3 Merkinantopainike vetonarulla, jossa signaalipistorasia 550 mm lattian yläpuolella 4 Merkinantopainike 200 mm lattian yläpuolella 5 Muuntaja P264 P2547 Asennus Sähkökalusteet ja -tarvikkeet 27

128 Exxact Tekniset tiedot HKJ Kytkentäkaavio 2 V DC Syöttö erillisestä muuntajasta Toiminta Silmukat B B2 B3 Auki = LED-valo palaa tasaisesti Suljettu = LED-valo vilkkuu Auki = Merkkiääni on tasainen Suljettu = Merkkiääni on katkonainen Auki = Merkkiääni kuuluu, kunnes järjestelmä palautetaan Suljettu = Merkkiääni kuuluu, kun hätäsignaalipainiketta käytetään 0 5 Relekosketin NC. Relekosketin yht. Relekosketin NO. Kutsusignaali SISÄÄN Merkkiäänen signaali LED-signaali ulos Muistiyksikkö, jossa Kutsu- ja palutuspainike Nc Com No V +2V Nc Com No Merkkiäänen signaali LED-signaali LED-signaali V V 2 2 VAC 4 2 V AC/DC syöttö 2 V AC/DC syöttö +2V järjestelmän jännite ulos Maa järjestelmän jännite ulos 2V AC 230V AC 9 Relekosketin NC Relekosketin yht. Relekosketin NO Merkkiäänen signaali SISÄÄN LED-tulo Maa +2V SISÄÄN Tukipuristin Huonelamppu, jossa merkkiääni +2V 0V Hälytyksen aktivointisignaali 4 Maa +2V Kutsusignaali LED-signaali Kutsu merkinantopainikkeesta. Aktiivinen = 2V +2V 0 V Hälytyksen aktivointisignaali Aktiivinen = 2 V LED-signaali Aktiivinen = 0 V Merkkiäänen signaali Aktiivinen = 0 V Releen lähtö Normal Open Releen lähtö Normal Close 2V AC (voi olla DC syötettäessä toisesta virtalähteestä) 4 4 0V 3 +2V V +2V LED 4 Merkinantopainike Merkinantopainike vetonarulla Merkinantopainike, liitäntä johtopainikkeelle 28 Sähkökalusteet ja -tarvikkeet

129 Exxact Tekniset tiedot HKJ Kytkentäkaavio Toiminta Kutsupainikkeet Kun painiketta painetaan, kutsu- ja palautuslaitteiden LED-valo syttyy. Samalla huonelampun valo syttyy ja/tai sen merkkiääni alkaa soida. Indikointia voi säätää oikealla olevan taulukon mukaisesti. Lisäksi hälytyksen voi ketjuttaa LED-hälytystauluun. Hälytys palautetaan seuraavalla painikkeella: Kytkentä Virtalähde Järjestelmän syöttöjännite on 2 V AC/DC. Kytke järjestelmän syöttöjännite liittimiin -2 kutsu-ja palautuspainikkeessa. Lisäpainikkeet kytketään rinnakkain liittimiin, 2, 3 tai 4. Uusi hälytys käynnistää merkkiäänen uudelleen. Asetukset Asetukset tehdään kutsu- ja palautusyksikössä. Lamppu ja LED-valo Asetus Tasainen valo B Auki Sykkivä valo B Suljettu Merkkiäänen tyyppi Asetus Tasainen ääni B2 Auki Merkkiääni katkonainen B2 Suljettu Merkkiäänen vaihtoehdot Tasainen ääni, kunnes järjestelmä palautetaan B3 Auki Ääni kuuluu vain, kun kutsupainiketta käytetään B3 Auki Huomaa: Konfiguroinnin yhteydessä virta kutsu- ja palautusyksikköön katkaistaan mm. uuden asetuksen aktivoinnin takia. Sähkökalusteet ja -tarvikkeet 29

130 Exxact Tekniset tiedot Puhelin/tiedonsiirto LexCom-keskiölevyt P8224 P8227 Perustiedot Snro Tuotetyyppi Keskiölevy yhdelle tai kahdelle LexCom-liittimelle Toiminto Suora, pölysuojilla Vino Asentaminen Uppoasennus Uppo- tai pintarasia Väri Valkoinen RAL 9003 Tekniset tiedot Sopiva liitintyyppi Materiaali Pituus Leveys Korkeus Upotussyvyys Kaikki LexCom-liittimet UTP ja STP Kestomuovi - ABS 7 mm 7 mm 2 mm 20 mm (sopii 35 mm:n pintarasioihin) Lisätietoja IP-kotelointiluokka IP20 Muut tiedot Lisätietoja Yksi sulkutulppa sisältyy toimitukseen. Tarvitaan, jos vain yksi liitin on käytössä. Voidaan varustaa värilevyllä, jotta toiminnot tietoliikenne, puhelin jne. on helpompi erotella. Laitteessa on käännettävä merkintäkilpi, jonka avulla voidaan antaa laitekohtaisia tietoja käyttäjälle (värimerkintä) tai asentajalle (rasian numerointi). Vinomallissa RJ45-liittimet asennettava ylös-alaisin. 30 Sähkökalusteet ja -tarvikkeet

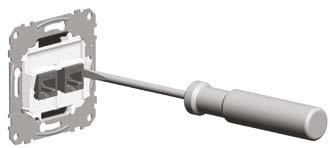

131 Exxact Tekniset tiedot Puhelin/tiedonsiirto Asentaminen Irroitus Sähkökalusteet ja -tarvikkeet 3

132 Exxact Tekniset tiedot Puhelin/tiedonsiirto Modulaarinen pistorasia P8245 Perustiedot Snro Tuotetyyppi Toiminto Asentaminen Puhelinpistorasia modulaarinen RJ45-versio 8-napainen Uppo- tai pintarasia Väri Valkoinen RAL 9003 Tekniset tiedot Liitännät Materiaali Pituus Leveys Korkeus Upotussyvyys Krone Kestomuovi - ABS 7 mm 7 mm 2 mm 8 mm (sopii 2 mm:n pintarasioihin) Lisätietoja Sertifiointi IP-kotelointiluokka CE IP20 Muut tiedot Lisätietoja Piilotettu ruuvikiinnitys keskiölevyssä. Asentaminen Kytkentätyyppi Pari Pari 2 Pari 3 Pari 4 ELL0620 Pari2 Pari PAIR Pari3 3 Pari5 32 Sähkökalusteet ja -tarvikkeet

133 Exxact Tekniset tiedot Puhelin/tiedonsiirto Keystone-keskiölevy P8238 Perustiedot Snro Tuotetyyppi Toiminto Asentaminen Keskiölevy yhdelle tai kahdelle Keystone-liittimelle Vino rasia Uppo- tai pintarasia Väri Valkoinen RAL 9003 Tekniset tiedot Sopiva liitintyyppi Materiaali Pituus Leveys Korkeus Upotussyvyys Yleisimmät Keystone-liittimet UTP- ja STP-versiot Kestomuovi - ABS 7 mm 7 mm 2 mm 20 mm (sopii 35 mm:n pintarasioihin) Lisätietoja IP-kotelointiluokka IP20 Muut tiedot Lisätietoja Yksi sulkutulppa sisältyy toimitukseen. Tarvitaan, jos vain yksi liitin on käytössä. Voidaan varustaa värilevyllä, jotta toiminnot tietoliikenne, puhelin jne. on helpompi erotella. Merkintäkilpi voidaan asettaa kolmeen asentoon, jolloin voidaan antaa laitekohtaisia tietoja käyttäjälle (värimerkintä) tai asentajalle (rasian numerointi). Sähkökalusteet ja -tarvikkeet 33

134 Exxact Tekniset tiedot Langaton Connect-järjestelmä Yleistä P2548 Ilman uudelleenreititystekniikkaa Radiolähetin Radiovastaanotin Heijastava seinä Radiovastaanotin Ei reittiä seinän läpi. Jos välissä on signaaleja heijastava seinä tai muita esteitä, vastaanotin odottaa radiosignaaleja turhaan. uudelleenreititystekniikka Uudelleenreititystekniikkaa hyödyntäen Varma ja innovatiivinen: useita reittejä haluttuun radiovastaanottimeen Schneider Electricin langaton järjestelmä löytää uusia reittejä radiosignaalin siirtämiseen. Näin se löytää aina parhaan väylän. Joskus reitti johtaa suoraan kohdevastaanottimeen, joskus signaali lähetetään edelleen toisen vastaanottimen kautta sen mukaan, mikä vastaanotin kulloinkin pystyy parhaiten vastaanottamaan radiosignaalin. Tämä on mahdollista uudelleenreititystekniikan ansiosta. Sen etuna on luotettavat radiosignaaliyhteydet kaikissa tilanteessa. Lähetin ja vastaanotin kommunikoivat jatkuvasti keskenään Radiosignaalin optimaalinen siirto taataan sillä, että lähettimet ja vastaanottimet kommunikoivat jatkuvasti keskenään. Kyse ei siis ole yksisuuntaisesta radiosignaalien lähetyksestä, vaan järjestelmä tarkistaa jatkuvasti, että vastaanotin on todella vastaanottanut radiosignaalin. Vastaanotin lähettää vastauksen, josta ilmenee, onko se ottanut vastaan radiosignaalin ja mikä on ollut signaalin laatu. Jos vastaanoton vahvistus puuttuu kerran (esimerkiksi seinän heijastusvaikutuksen vuoksi), Schneider Electricin langaton järjestelmä etsii automaattisesti toisen reitin radiosignaalin lähetykseen vastaanottimeen. Signaalin lähetys voi tapahtua esimerkiksi viereisessä huoneessa olevan toisen radiovastaanottimen kautta. Olosuhteet ovat erinomaiset luotettavalle ja häiriöttömälle radiojärjestelmälle, jossa jopa sata laitetta voi olla osallisena samassa verkossa. Radiojärjestelmien lähetyskapasiteettien vertailu Heijastava seinä 00 W P2548 Radiolähetin Radiovastaanotin Radiovastaanotin Luotettavin ratkaisu. Schneider Electricin langaton järjestelmä etsii automaattisesti ja keskeytyksettä muita "välilaskupaikkoja" löytääkseen parhaan reitin haluttuun vastaanottimeen. Lähetyskapasiteetti (W = watti, mw = milliwatti) 0 W W 0, W 0 mw mw Anturiverkot Johdottomat DECT-puhelimet / matkapuhelimet KNX-RF CONNECT ZigBee WLAN 0, mw 00 k 0 k 00 k M 0 M 00 M Bittinopeus bit/s Schneider Electricin langattoman järjestelmän energiankulutus on kertaa pienempi kuin matkapuhelimien energiankulutus. Lisätietoja on osoitteessa Z-wave: Schneider Electricin langattoman järjestelmän perusta ja maailmanlaajuisesti vakiintunut käytössä Vaikka innovatiivisten uudelleenreititysten ansiosta mahdollisuudet ovatkin aivan uudet, Schneider Electricin langattoman järjestelmän perustana on tunnettu ja tunnustettu Z-wave. Se on tekninen standardi, jonka useat huomattavat laitevalmistajat ovat luoneet ja joka on vakiinnuttanut asemansa kaikkialla. Z-wave-perustaisia ratkaisuja on usealla laitevalmistajalla, kuten Danfossilla, Honeywellillä, Intelillä ja Panasonicilla. Häiriötön: signaali vastaanotetaan 868 MHz:n radiotaajuudella Schneider Electricin langaton järjestelmä suojaa järjestelmän häiriöiltä käyttämällä lyhyen kantaman ohjauksiin varattua 868 MHz:n radiotaajuutta. Tämä tarkoittaa, että muut rinnakkaiset ohjauslaitteet, tunnistin- ja paikantamisjärjestelmät tai äänilaitteet eivät häiritse toimintaa. Schneider Electric -tekniikka: Turvallinen ympäristölle Schneider Electricin langaton järjestelmä ei lähetä signaaleja jatkuvasti, vaan ainoastaan silloin, kun radiolähetin (anturiverkko) käynnistetään. Radiolähetysten kapasiteetti on häviävän pieni verrattuna esimerkiksi DECT-standardin mukaisiin johdottomiin puhelimiin, matkapuhelimiin tai WLAN-järjestelmiin. 34 Sähkökalusteet ja -tarvikkeet

135 Exxact Tekniset tiedot Langaton Connect-järjestelmä Toimintaperiaate Rakennuksen perinteisessä sähköasennuksessa käytetään sähköjohtoja. Kun sähköjohtojen asennuksesta tulee liian monimutkaista tai suorastaan mahdotonta, käytetään radiojärjestelmää. Radiojärjestelmän käytöstä on hyötyä erityisesti seuraavissa tilanteissa: Asiakkaan toiveet muuttuvat ja toimintoja on esimerkiksi päivitettävä. Talo tai huoneisto saneerataan. Tarvitaan joustavaa asennusta. Erittäin monet perinteisen sähköasennuksen toimet voidaan tehdä langattoman Connect-järjestelmän avulla: Valojen sytyttäminen ja sammuttaminen Valojen himmentäminen Verhojen säätäminen Ajastaminen Valaistustilanteet Valaistustilanteet voidaan myös ohjelmoida. Tällöin yhdellä painikkeen painalluksella ei tehdä vain yhtä toimintoa vaan useita erilaisia (esimerkiksi valot sytytetään ja rullaverhot lasketaan samanaikaisesti). P2550 P255 Molemmissa konfigurointitavoissa yksi laite on määritettävä master-laitteeksi. Master-laitteeseen tallennetaan tiedot, kuten reititystaulukot, kaikkien integroitujen laitteiden toiminnot sekä määritetty verkon tunnus ja laitteiden tunnukset. Master-laitteen on siksi oltava käytettävissä, kun järjestelmä ohjelmoidaan tai siihen tehdään muutoksia. Master-laitteeksi varatun laitteen on oltava kiinteästi asennettuna paikassa, johon on helppo päästä. Siksi suosittelemme painikkeen (kuten - tai 2-lähtöisen radiopainikkeen) käyttöä master-laitteena. Seuraavissa taulukoissa näkyy, mitä laitteita voidaan käyttää master-laitteina. Seuraavassa painiketta, jolle määritetään master-laitteen toiminnot, kutsutaan master-laitteeksi. Symbolit Seuraavissa kytkentäkaaviossa ja laitetaulukoissa käytettävät symbolit: Laitteelle voidaan määrittää master-laitteen tehtävät. Suosittelemme vain kiinteiden laitteiden (kuten -lähteisen Connect wireless -painikkeen) käyttöä master-laitteena. Laitteessa on reititystoiminto. Se lähettää signaaleja automaattisesti ja pitää laitteen keskeytyksettä toiminnassa. Laite lähettää signaaleja. Lisäksi langaton Connect-järjestelmä on kaksisuuntainen radioverkko. Se tarkoittaa, että osassa laitteista on mahdollisuus lähettää ja vastaanottaa signaaleja samanaikaisesti. Signaalit voidaan reitittää vaihtoehtoisia siirtoreittejä käyttäen (esimerkiksi vikatilanteissa). Muut ominaisuudet: Turvallinen siirto käyttämällä 868 MHz:n taajuutta. Selkeät osoitteet mahdollistavat useiden radiojärjestelmien häiriöttömän toiminnan rinnakkain. Joustava asennus ja kokoonpanon määritys. Ryhmien, valaistustilanteiden vaihtoehtojen ja keskustoimintojen käyttö Monipuolinen tuotevalikoima kattaa seuraavat sovellusalat: Valaistuksen säätö Rullaverhojen ohjaus Kellokytkimen toiminnot Portaikon valaistus Valaistustilanteet Kaapeleita ei tarvita, koska lähettimet ovat paristokäyttöisiä. Nykyisten asennusten laajennus Erittäin litteä paristokäyttöinen painike esimerkiksi asennettavaksi lasipintaan Lähetysalue on sisätiloissa noin 30 m (asennuspaikka ja rakennuksen yksityiskohdat, kuten materiaalit ja seinien paksuus, vaikuttavat). Kantomatka on vapaassa maastossa noin 00 m Konfigurointi Valittavana on kaksi konfigurointivaihtoehtoa tarpeittesi mukaan: EASY Connect -menetelmä Enintään viiden lähekkäin (esimerkiksi samassa huoneessa) olevan laitteen liittämiseen. Määritys tehdään manuaalisesti. Langaton Connect-konfigurointityökalu Huoneesta toiseen ulottuville järjestelmille, joissa on jopa 00 laitetta ja monipuolinen toimintovalikoima (valaistustilanteet, keskustoiminto, kytkentäajat, yksilölliset painiketoiminnot). Tähän tarvitset Connect wireless configuration tool -ohjelman, joka sisältää konfigurointi-, dokumentointi- ja diagnoosityökalut. Konfigurointi tehdään tietokoneella. Järjestelmän master-laite P2552 P2553 P2554 P2555 Laite vastaanottaa signaaleja ja vaihtaa vastaavasti toiminnosta toiseen, esimerkiksi säätää valoja tai rullaverhoja. EASY Connect -menetelmä on vain rajoitetusti tai ei lainkaan käytettävissä. Z-Wave-standardi Laite on yhteensopiva muiden valmistajien Z-wavetuotteiden kanssa. Sähkökalusteet ja -tarvikkeet 35

136 Exxact Tekniset tiedot Langaton Connect-järjestelmä Easy Connect EASY CONNECT Easy Connect -konfigurointitapaa käytetään silloin, kun radiolaitteiden verkko sisältää enintään viisi laitetta, jotka sijaitsevat suorassa vastaanottoyhteydessä toisiinsa (kuten samassa huoneessa). Vaatimukset Uusissa radiojärjestelmissä painike, johon vastaanotin ohjelmoidaan ensimmäisenä, toimii master-laitteena. Master-laite asennetaan viimeisenä, sillä se on voitava siirtää ohjelmoitavien laitteiden lähelle. Asenna kaikki laitteet, master-laitetta lukuun ottamatta, lopullisiin asennuspaikkoihinsa ja kytke ne. Kytke kuormat vastaanottimiin. Joissakin vastaanottimissa käytetään kuormaa osoittamaan vastaanotettujen komentojen vahvistus konfigurointiprosessin aikana. Laitteiden opettaminen Yhteydet laitteiden välillä muodostetaan opettamalla ensin kaikki vastaanottimet yksittäin master-laitteelle. Sen jälkeen lisälähettimet opetetaan master-laitteelle. Tämän prosessin aikana master-laitteen yhteydet ja toiminnot kopioidaan lähettimiin. Tämä tarkoittaa, että lähettimet voivat tehdä samat toiminnot kuin masterlaite. Opetusprosessi Opetusvaiheessa on vain kolme kohtaa. Perusprosessi:. Siirrä (tuleva) master-laite ohjelmoitavan laitteen lähelle. 2. Paina ensin (tulevan) master-laitteen painiketta kolme kertaa noin,5 sekunnin aikana. Jos master-laitetta ei ole vielä määritetty, merkkivalo vilkkuu ensin noin 6 sekuntia ja palaa sitten jatkuvasti noin 30 sekuntia. Jos master-laite on jo määritetty, merkkivalo syttyy heti palamaan 30 sekunniksi. Voit ohjelmoida toisia laitteita tuon 30 sekunnin aikana, jonka merkkivalo palaa jatkuvasti.. Paina ohjelmoitavan laitteen painiketta/ohjelmointipainiketta/kosketuspintaa kolme kertaa noin,5 sekunnin aikana. Siitä vahvistuksena merkkivalo palaa noin yhden sekunnin. Master-laite ja ohjelmoitava laite ovat nyt yhteydessä toisiinsa. Jos haluat ohjelmoida lisää laitteita masterlaitteeseen, toista edelliset kolme vaihetta. Esimerkki Kaksipiirisen järjestelmän asennus, jossa on kaksi vastaanotinta: Vaihe : Ohjelmoi vastaanotin 2 master-laitteeseen. + 2 P x Vaihe 2: Ohjelmoi vastaanotin 3 master-laitteeseen. P x Vaihe 3: Ohjelmoi lähetin 4 master-laitteeseen. P s 30 s 3 30 s 4 30 s 3x Tulos: Asennettuna on kaksipiirinen järjestelmä, jossa on kaksi lähetintä (painiketta) ja kaksi kuormaa x 3x 3x P Sähkökalusteet ja -tarvikkeet

137 Exxact Tekniset tiedot Langaton Connect-järjestelmä Easy Connect, kytkentäkaaviot Yksipiirinen Rullaverhojen ohjaus Kaksipiirinen Välikytkimellä varustettu piiri Kaksipiirinen kytkin ja yhdistelmät Connect-järjestelmän -lähtöiseen radiopainikkeeseen määritetään aina master-laitteen vasemman painikkeen toiminto. Kielletyt yhdistelmät P2655 P2654 P2653 P2650 P265 P2652 P2648 P2649 p2646 P2647 P2560 P256 p2645 Sähkökalusteet ja -tarvikkeet 37

138 Exxact Tekniset tiedot Langaton Connect-järjestelmä Langaton Connect-konfigurointityökalu Langaton Connect-konfigurointityökalu Valitse tämä konfigurointitapa, kun haluat asettaa eri huoneiden välille radioverkon, jossa on monipuolinen toimintovalikoima (esimerkiksi valaistustilanteita, keskustoiminto, kytkentäajat, yksilölliset painiketoiminnot). Järjestelmä pystyy hallitsemaan jopa sataa laitetta. Vaatimukset Tarvitset kannettavan tietokoneen, Connect wireless configuration tool -ohjelman ja Connect wireless USB data interface -liittymän. Varmista, että vastaanottimet ovat eri puolilla rakennusta. Vastaanottimet pystyvät reitittämään radiokomentoja. Jos esimerkiksi huonekalut katkaisevat radiosignaalien lähetysreitin väliaikaisesti, muut peittoalueella olevat vastaanottimet voivat reitittää radiokomennot. Mitä enemmän vastaanottimia on lähettimen peittoalueella, sitä luotettavampaa ja vakaampaa järjestelmän toiminta on. Tee elämästäsi helpompaa asentamalla langaton Connect-järjestelmä kotiisi. Jos langaton Connectjärjestelmä on jo asennettuna, asetukset on poistettava ja tehdasasetukset on palautettava järjestelmään. Sitten voit liittää laitteet uuteen langattomaan Connect-järjestelmään ja luoda siihen vastaavat liitännät. Uuden langattoman Connect-järjestelmän käyttöönotto Perusprosessi: Asenna laitteet. 2 Liitä konfigurointityökalu ja ohjelmoi master-laite. 3 Rekisteröi laitteet. 4 Lisää toimintokanavat rakennusnäkymään (Building view). 5 Kytke laitteet. 6 Ohjelmoi laitteet. Laitteiden asennus Asenna kaikki laitteet lopullisiin asennuspaikkoihinsa ja kytke ne. Tämä on välttämätöntä, sillä laitteet tunnistavat myös rekisteröinnin aikana, missä muut radiokomentoja reitittämään pystyvät laitteet sijaitsevat. Kytke kuormat vastaanottimiin. Joissakin vastaanottimissa käytetään kuormaa vahvistamaan komentojen vastaanotto. Konfigurointityökalun liittäminen ja master-laitteen ohjelmointi Konfigurointityökalu on liitettävä verkkoon, jotta uudet laitteet voidaan rekisteröidä tai nykyistä radioverkkoa muuttaa. Yhteys muodostetaan aina master-laitteen avulla. Siksi järjestelmä pyytää aktivoimaan masterlaitteen tai tulevan master-laitteen (painamalla painiketta kolme kertaa noin,5 sekunnin aikana). Master-laitteen toiminnot siirretään sitten konfigurointityökalulle, jotta voit määrittää asetukset tai muuttaa järjestelmää. Heti, kun konfigurointityökalu irrotetaan radioverkosta, master-laitteen toiminnot siirtyvät takaisin alkuperäiselle master-laitteelle. Laitteiden rekisteröinti Kun konfigurointityökalu on liitetty radioverkkoon, laitteet on rekisteröitävä. Tällöin konfigurointityökalu lukee kaikki laitteiden tiedot, jotta se voi integroida ne radioverkkoon. Rekisteröi ensin kaikki yhden huoneen vastaanottimet ja sitten kaikki lähettimet. Vain vastaanottimet voivat reitittää radiokomentoja. Tiedot paikalla olevista vastaanottimista tallennetaan myös lähettimiin. P2657 P2656 Laitteiden rekisteröintijärjestys on sen vuoksi tärkeä. Jotta voit rekisteröidä laitteen, se on aktivoitava napsauttamalla painiketta kolme kertaa,5 sekunnin aikana. Vastaanottimissa aktivoinnin vahvistus näkyy hetkellisenä tilan muutoksena, lähettimissä painikkeen merkkivalon vilkkumisena. Rekisteröitävän laitteen on oltava lähellä Connect wireless USB data interface -käyttöliittymää, joka on liitetty kannettavaan tietokoneeseen. Toimintokanavien lisäys rakennusnäkymään (Building view) Toimintokanavia käytetään toimintojen toteutukseen, ja laitteessa niitä voi olla yksi tai useita. Kaksilähtöisessä painikkeessa on jopa neljä kanavaa seuraavasti: Kullekin kanavalle voidaan varata toiminto yhteyden kautta. Käytettävissä olevat toiminnot vaihtelevat laitteen ominaisuuksien mukaan. Yksittäiset kanavat näkyvät rakennusnäkymän puurakenteessa loogisen sijaintinsa mukaisesti (käynnistyskohta/toimintakohta). Looginen sijainti on tavallisesti sama kuin asennuspaikka. Uppoasennettujen laitteiden asennuspaikka ja käynnistys-/toimintakohta voivat olla eri asia. Uppoasennettu vastaanotin voi olla esimerkiksi jakotaulussa eteisessä, mutta se sytyttää ja sammuttaa olohuoneessa olevan lampun. Tässä tapauksessa uppoasennetun vastaanottimen asennuspaikka on eteinen. Myöhemmin rakennusnäkymään tehdään lisäys olohuoneeseen. Laitteiden liittäminen Jos laitteet on rekisteröity ja toimintokanavat on lisätty rakennusnäkymään, yksittäiset laitteet tai niiden toimintokanavat on linkitettävä. Tämä tehdään graafisesti vetämällä viiva lähettimestä vastaanottimeen. Konfigurointityökalu havaitsee automaattisesti, mitkä toiminnot ovat käytettävissä liitetyille kanaville, ja asettaa loogisen toiminnon kyseiselle yhteydelle. Esimerkki: Jos liität painikkeen valonsäätimeen, himmennystoiminto asetetaan automaattisesti. Kanavat on esiasennettu kullekin laitteelle, mutta ne voidaan vaihtaa. Valittu kohde: Olohuone Vastaanotin Olohuoneen/eteisen valo Langaton Connectpainike, 2-lähtöä, Exxact Wireless System vasemmanpuoleinen vipukytkin /6 Olohuoneen/eteisen valo Langaton Connect-painike, 2-lähtöä, Exxact Wireless System (oikeanpuoleinen vipukytkin 2/6) Kytkentä Kytkentä Himmennys Lähetin Olohuoneen lamppu Langaton Connect-kosketuspinta, kytkin, Exxact Wireless System Tavallinen lamppu Langaton Connect-pistorasiaadapteri, kytkin Eteisen lamppu Langaton Connect-kosketuspinta, valonsäädin, Exxact Wireless System Laitteiden ohjelmointi Viimeiseksi tiedot on toimitettava yksittäisille laitteille. Tämä tehdään ohjelmoimalla yksittäiset laitteet. Kannettava tietokone on liitettävä radiojärjestelmään ja tietokoneen on oltava suorassa vastaanottoyhteydessä ohjelmoitavaan laitteeseen.!! Ladattavissa tiedostoissa ovat aina uusimmat päivitykset. 38 Sähkökalusteet ja -tarvikkeet

139 Exxact Tekniset tiedot Connect-järjestelmä Asennusesimerkkejä P05727 Alkutilanne Makuuhuoneessa kattolamppua ohjataan yhdestä painikkeesta. Vaatimukset Lisättävä kytkimiä, joilla valaistusta säädetään sängyn päädystä. P05728 Perinteinen ratkaisu Asennetaan johdollinen vaihtokytkin. Haitat Johdot, kaapelit ja kotelot on vedettävä seinän läpi. Pöly ja seinissä olevat reiät. Pitkäaikainen, rasittava ja kallis työ. Kaapeleiden asennus (johdot, kaapelit, kotelot). Kaapelointia on muutettava. P04969 Langaton Exxact-ratkaisu Korvaa nykyinen kytkin langattomalla Exxact kytkimellä. Kiinnitä kaksi paristokäyttöistä lähetintä seinään sängyn viereen. Luo linkki laitteiden välille Easy Connect -ohjelmoinnilla. Hyödyt Nopea ja helppo asentaa. Ei vaurioita rakenteille. Edullisin ratkaisu. Valinnaiset toiminnot Lisää himmennystoiminto käyttämällä valonsäädinmoduulia. Lisää kaukosäätö. Sähkökalusteet ja -tarvikkeet 39

140 Exxact Tekniset tiedot Langaton Connect-järjestelmä Asennusesimerkkejä P05733 P05729 Alkutilanne Kummallakin sähköisellä verholla on oma ohjain. Kummankin verhon luo on erikseen mentävä sulkemaan ne. Vaatimukset Kaikki verhot avataan ja suljetaan yhdellä painikkeella. Perinteinen ratkaisu Luodaan keskitetty johdollinen järjestelmä. Haitat Johdot, kaapelit ja kotelot on vedettävä seinän läpi. Pöly ja seinissä olevat reiät. Pitkäaikainen, rasittava ja kallis työ. Kaapeleiden asennus (johdot kaapelit, kotelot). P0545 Langaton Exxact-ratkaisu Korvaa kumpikin yksittäisen verhon ohjain Exxact verhomoduulilla. Kiinnitä langaton Exxact-painike haluamaasi paikkaan, josta ohjaus tapahtuu keskitetysti. Luo linkki laitteiden välille Easy Connect -ohjelmoinnilla. Hyödyt Yksikertainen, nopea ja edullinen asennus. Ei vaurioita seiniin. Edullisin ratkaisu. Valinnaiset toiminnot Lisää kaukosäätö. 40 Sähkökalusteet ja -tarvikkeet

141 Exxact Tekniset tiedot Langaton Connect-järjestelmä Asennusesimerkki Alkutilanne Kullakin valolla on oma mekaaninen katkaisija. Vaatimukset Luo valaistusskenaarioita, joilla ympäristön valaistusta ohjataan yhdellä painikkeella. Skenaario Ruoanlaitto Skenaario 2 Television katselu P0542 P05420 A B A Ohjelma, joka voidaan asettaa sytyttämään keittiön ja ruokailutilan valot yhtä aikaa. A keittiön seinävalon valotehoksi on asetettu 00 % B ruokapöydän kattovalon valotehoksi on asetettu 00 % A B A Ohjelma, joka voidaan asettaa muuttamaan valaistusta television katselua varten. A keittiön seinävalon valotehoksi on asetettu 30 % B ruokapöydän kattovalon valotehoksi on asetettu 40 % Skenaario 3 Kotiintulo Ohjelma voidaan asettaa sytyttämään eri valot, jotka on esiasetettu kotiintuloa varten. Skenaario 4 Ulos lähtö / kaikkien valojen sammutus Ohjelma, joka voidaan asettaa sammuttamaan kaikki valot. Sähkökalusteet ja -tarvikkeet 4

142 Exxact Tekniset tiedot KNX Järjestelmäkuvaus Lyhyt kuvaus KNX yhdistää kiinteistön tekniset toiminnot, kuten valaistuksen, lämmityksen/jäähdytyksen, lmanvaihdon, hälytykset/valvonnan ja aurinkosuojan, samaan järjestelmään. Se on avoin, sähköalaa varten kehitetty standardoitu järjestelmä. Kaikki KNX- ja EIB-sertifioidut tuotteet ovat yhteensopivia, ja niitä voidaan yhdistellä valmistajasta riippumatta. KNX-järjestelmän ansiosta ohjaus- ja signaalikaapelien tarve vähenee. Useita toimintoja voidaan lisätä ja muuttaa puuttumatta juuri lainkaan kiinteään asennukseen. Suunnittelu helpottuu, kun kiinteistössä tarvittavat toiminnot voidaan lisätä myöhäisessä vaiheessa helposti ilman kalliita aukotuksia ja vahingoittamatta palotiivisteitä. Monitoimiset tuotteet vähentävät erillisten kojeiden määrää ja lyhentävät asennusaikaa. KNX-järjestelmiä käytetään kohteissa, joissa erilaisten toimintojen integrointi on tärkeää, esimerkiksi kont-toreissa, kouluissa, kirkoissa, teollisuuskiinteistöissä ja julkisissa tiloissa. KNX-järjestelmiä käytetään myös yksityisasunnoissa, joissa toimivuus ja muotoiluasiat ovat tärkeitä. Standardi KNX on kansainvälinen standardi (ISO/IEC ) ja eurooppalainen standardi (EN 50090), joka on kehitetty sähköalalla uusia rakennuksia varten. KNX on ensisijaisesti asennettavien tuotteiden välinen viestintästandardi, joten tekniikkaan integroitaville alueille ei ole rajoituksia. Kaikki KNX-merkityt tuotteet ovat yhteensopivia valmistajasta riippumatta. Standardi on tulevaisuutta varten suunniteltu, valmistajasta riippumaton järjestelmä, jota kehitetään jatkuvasti. Missä KNX-järjestelmiä käytetään? Suurin osa KNX-asennuksista suoritetaan tällä hetkellä kaupallisella sektorilla ja julkisen sektorin omistamissa kiinteistöissä, joissa painottuvat energiatehokkuus, helppous ja hallittavuus. Tekniikka on kuitenkin yleistynyt nopeasti myös asuntomarkkinoilla ennen muuta siksi, että käytön helppoutta lisääville ja energiaa säästäville toiminnoille on kysyntää. Toisena tärkeänä syynä on kasvava kiinnostus design-tuotteita kohtaan. Järjestelmän rakenne KNX perustuu kolmeen eri tuoteryhmään, jotka muodostavat KNX-järjestelmän. Toimiva järjestelmä edellyttää vähintään yhtä tuotetta kustakin tuoteryhmästä. Niitä kutsutaan järjestelmä-komponenteiksi, antureiksi ja toimilaitteiksi. Kaikki tuotteet kytketään kaksisäikeiseen väyläjohtoon, jolla on kaksi tehtävää: se ylläpitää tuotteiden jännitettä (29VDC) ja välittää niiden välisiä datasanomia. Useimmat anturit kytketään pelkästään väylään, kun taas toimilaitteet vaativat pääsääntöisesti 230V:n jännitteen. Kaikkia väylään kytkettäviä tuotteita kutsutaan laitteiksi riippumatta siitä, ovatko ne järjes-telmätuotteita, antureita vai toimilaitteita. Laitteet: Järjestelmäkomponentit Tämä ryhmä sisältää tuotteet, joita järjestelmän käyttöönotto ja käyttö edellyttävät. Esimerkkejä: - teholähteet, jotka syöttävät laitteisiin väyläjännitettä - linja-/alueyhdistimet, jotka liittävät väylän osat yhteen - rajapinnat, jotka yhdistävät ohjelmointiyksiköitä (tietokoneessa) käyttöönoton yhteydessä ja kytkettäessä tuotteita pääjärjestelmään. Anturit Anturit rekisteröivät tiedot, jotka muuntuvat väylässä datasanomiksi. Esimerkkejä antureista ovat painikkeet, liiketunnistimet ja sääasemat. Yleensä antureille riittää kytkentä väylään (29 V DC), mutta jotkin anturit tarvitsevat apujännitettä. Toimilaitteet Toimilaitteet kuuntelevat väylän datasanomia ja muuntavat ne tapahtumiksi. Toimilaitteet voivat esimerkiksi sytyttää/sammuttaa/himmentää valaisinryhmän, nostaa/laskea lämpötilaa tai avata/sulkea markiisin. Toimilaitteet tarvitsevat tietojen vastaanottoon väyläjännitettä ja kuormituksen säätelyyn yleensä 230 V. Topologia KNX-järjestelmä jakautuu hierarkkiseksi rakenteeksi, jossa linja on pienin osa. Yhdessä linjassa voi olla enintään 64 laitetta (L), ja se tarvitsee teholähteen (TL). Järjestelmän rakentamiseen käytetään linjayhdistimiä (LY). Yhteen voidaan kytkeä yhteensä 5 linjaa, jolloin niihin voidaan liittää jopa noin 000 laitetta. Kun useita linjoja kytketään yhteen, syntyy alue. Jos tarvitaan suurempi järjestelmä, useita alueita voidaan kytkeä yhteen alueyhdistimillä (AY). Alueiden enimmäismäärä on 5. Jos kaikkia linjoja käytetään tällöin kaikilla alueilla ja alueita on 5, KNX-järjestelmään voidaan kytkeä noin laitetta. TL TL LY Linja AY L L 63 LY 5 Päälinja TL Linja 5 Alue 5 Alue 4 Alue 3 Alue 2 Alue Alue 0 Alue 9 Alue 8 Alue 7 Alue 6 Alue 5 Alue 4 Alue 3 Alue 2 Alue L L 63 TL Runkolinja AY: Alueyhdistin LY: Linjayhdistin L: Laite TL: Teholähde 42 Sähkökalusteet ja -tarvikkeet

143 Exxact Tekniset tiedot KNX Järjestelmäkuvaus Kaapelointi Linjan kaapelointi voidaan toteuttaa linjarakenteena, tähtirakenteena tai puurakenteena. On myös mahdollista käyttää muita yhdistelmiä, kunhan silmukoita ei synny. Linjarakenne Kaapeli Kaikki KNX-järjestelmän laitteet kytketään rinnakkain väyläkaapelin punamustaan pariin väyläliittimellä. Kuhunkin väyläliittimeen voidaan kytkeä enintään neljä johdinparia. Väyläliittimiä käytetään myös väyläkaapelin jatkamiseen ja haaroittamiseen. Muista varmistaa asennuksen yhteydessä huolellisesti, että navat ovat oikein päin. KNX-asennuksissa on käytettävä hyväksyttyä KNX-kaapelia. Oikea kaapelityyppi: HCHM 2 x 2 x 0,8 YCYM 2 x 2 x 0,8 JY(St)Y 2 x 2 x 0,8 Tähtirakenne Osoitteet Ohjelmoinnissa tehdään ero fyysisten osoitteiden ja ryhmäosoitteiden välillä. Fyysinen osoite on laitteen tunniste. Se kirjoitetaan seuraavassa muodossa: Alue/linja/laite (esim.: ) Ryhmäosoitteet yhdistävät laitteita toimintojen tuottamista varten. Selkeyden vuoksi ryhmäosoitteet jaetaan projektissa ryhmiin niiden käyttötarkoituksen mukaan. Puurakenne Tekniikka KNX-järjestelmä on hajautettu, ja tietokonetta tarvitaan vain ohjelmointiin ja käyttöönottoon. Ohjelmoinnissa käytetään valmistajasta riippumatonta ETS-ohjelmaa, jonka on kehittänyt ja jonka toimittaa KNX:n keskusorganisaatio. ( Kullakin laitteella on oma mikroprosessori. KNX-tuotteet vaihtavat tietoja suoraan ilman keskusyksikköä. Sanomien yhteentörmäykset ja tietojen katoaminen estetään CSMA/CA-menetelmällä. KNX-järjestelmä toimii turvallisella SELV-pienoisjännitteellä. Väylän jännite on 29 V DC. Tiedonsiirtonopeus on 9,6 kbit/s, eikä päätevastusta tarvita. Väylää mitoitettaessa ja asennettaessa on noudatettava seuraavia raja-arvoja: Teholähteen ja laitteen välisen kaapelin enimmäispituus: 350 m Enimmäisetäisyys kahden väyläyksikön välillä: 700 Linjan kaikkien väyläkaapelien yhteispituus: 000 m Uppoasennettavien kojeiden asennus Exxact-painikkeiden asennus: Ruuvaa tuotteen mukana toimitettu asetinlevy kiinni kojerasiaan (c/c 60 mm). Kiinnitä väyläkaapeli painikkeen väyläliittimeen. Testaa yhteys aktivoimalla ohjelmointipainike, joka on painikkeen taustapuolella. Punaisen LED-valon tulisi syttyä. Sammuta LED-valo, jos et aio ohjelmoida fyysistä osoitetta. Kiinnitä painike ja kehys asetinlevyyn kojerasiassa. TL Samaa asennusmenetelmää käytetään myös muiden Exxact-valikoiman KNX-tuotteiden osalta. Kojerasia, jossa asetinlevy 350 m L L 23 L 43 Kehys L 2 L 24 L 44 Painike 300 m 350 m L 22 TL: Teholähde L: Laite L 42 L 62 Sähkökalusteet ja -tarvikkeet 43

144 Exxact Tekniset tiedot Pintakojerasiat IP2 Pintakojerasia IP2 Perustiedot Snro Tuotetyyppi Toiminto Asentaminen Pintakojerasia 2-osainen, matala (2 mm) Pinta Väri Valkoinen RAL 9003 P8356 Tekniset tiedot Materiaali Pituus Leveys Korkeus Kestomuovi - ABS 56 mm 85 mm 2 mm Lisätietoja Standardit EN , IEC Sertifiointi IP-kotelointiluokka S, N, FI, CE IP2 Muut tiedot Lisätietoja Erillinen pohja- ja sivukappale helpottaa asennusta. Useita reikäaihioita ja kiinnitysvaihtoehtoja pohjakappaleessa. Mahdollisuus vedonpoistoon. Rasia voidaan jakaa kahteen osaan väliseinällä. Asennusohje a CLICK b ( ) 44 Sähkökalusteet ja -tarvikkeet

145 Exxact Tekniset tiedot IP44 Uppo- ja pinta-asennus IP44-tiiviste ja pintarasia P8379 Perustiedot Snro Tuotetyyppi Tiiviste IP44-uppoasennusta varten IP44-pintarasia Toiminto -osainen, uppoasennus -osainen, pinta-asennus Väri Läpinäkyvä Valkoinen RAL 9003 Tekniset tiedot Pituus 82 mm 85 mm Leveys 82 mm 85 mm Korkeus 7 mm 25 mm Lisätietoja Standardit EN , IEC EN , IEC Sertifiointi S, N, FI, CE S, N, FI, CE IP-kotelointiluokka IP44 IP44 Muut tiedot Lisätietoja Käytettävä yhdessä Primo-kehyksen kanssa. Integroitu IP44-merkintä. Käytettävä yhdessä Primo-kehyksen kanssa. Jos pintarasioita halutaan liittää vähintään kaksi, käytetään läpivientieristettä. Mahdollisuus vedonpoistoon. IP44-uppoasennus CLICK P274 P2665 P8382 IP44-pinta-asennus Sähkökalusteet ja -tarvikkeet 45

146 Exxact Tekniset tiedot IP-luokat Minkä tyyppisiä laitteita voi asentaa kylpyhuoneeseen ja ulos? p2666 Alue 0 Alue Kuva. Kylpyamme p2666 Alue 0 Alue Alue 2 Alue 3 Alue 2 Alue 3 Kuva 2. Kylpyamme ja väliseinä Alue 0 Alue 2 Alue 3 Alue p2666 Kuva 3. Suihku Alue 0 Alue 2 Alue 3 Alue p2666 Kuva 4. Suihku ja kiinteä väliseinä Kylpyhuoneeseen tai ulos asennettavien laitteiden valinnassa on tärkeää noudattaa voimassa olevia ohjeita. Tässä on joitakin alueella noudatettavia ohjeita. Kylpyhuone Ota ensin selvää, mihin laite sijoitetaan kylpyhuoneessa. Kylpyhuone jaetaan neljään alueeseen (alueet 0,, 2 ja 3). Laitetta koskevat vaatimukset riippuvat siitä, mille alueelle laite sijoitetaan. Kuvissa 4 näkyy alueiden koot. Näistä kuvista nähdään, mihin laitteet sijoitetaan. Sen jälkeen voidaan ratkaista, mikä laitteen IP-luokan on VÄHINTÄÄN oltava. Alue 0 Alue 0 on kylpyammeen tai suihkun sisäpuolinen osa. Siihen saa asentaa ainoastaan laitteita, joita ei ole tarkoituksenmukaista asentaa alueen ulkopuolelle. Laitteen on oltava liitetty pienjännitteeseen, joka saa olla enintään 2 V AC tai 30 V DC. Laitteen kotelointiluokan on oltava IP67, ja laitteen on oltava suunniteltu erityisesti kylpyammeisiin tai suihkuihin. Tarvittavan suojavirtalähteen on oltava kiinnitetty alueiden 0, ja 2 ulkopuolelle. Alue Alue on kylpyammeen tai suihkun ulkopuolinen raja-alue. Suihkussa, jossa ei ole ammetta, rajana on pystytaso 0,6 m:n säteen päässä suihkusuuttimesta. Asennetun laitteen on oltava vähintään luokkaa IP44 ja kiinteästi liitetty. Kytkimiä ja pistorasioita ei sallita alueella. Alue 2 Alue 2 on se osa alueen ulkopuolista tilaa, joka jää 0,6 metrin etäisyydellä alueesta olevan pystytason sisäpuolelle. Muuten alue 2 rajoittuu lattiaan ja kattoon. Kytkimiä ei sallita alueella 2. Alueelle 2 saa sijoittaa vain parranajokoneille tarkoitettuja pistorasioita. Pistorasian on oltava liitetty eristysmuuntajaan, jonka toisiojännite on 5 V tai 230 V ja jonka ottoteho on enintään 50 VA. Tällaisen pistorasian kotelointiluokka saa olla IP2X. Alue 3 Alue 3 on se osa alueen 2 ulkopuolista tilaa, joka jää 2,40 metrin etäisyydellä alueesta 2 olevan pystytason sisäpuolelle. Muuten alue 3 rajoittuu lattiaan ja kattoon. Kytkimen kotelointiluokan on oltava IP2. Upotetun kytkimen, jonka nimellisvirta on enintään 6 A, kotelointiluokka saa kuitenkin olla IP2X. Alueelle 3 saa sijoittaa pistorasioita, joita suojaavan vikavirtakatkaisimen nimellislaukaisuvirta on enintään 30 ma. Pistorasian kotelointiluokan on oltava IP2. Upotetun pistorasian, jonka nimellisvirta on enintään 6 A, kotelointiluokka saa kuitenkin olla IP2X. Huom! Kotelointiluokka vähintään tippuvedenpitävä (IP 2), jos kylpyhuone on saunan yhteydessä. Tuotteiden kotelointiluokat eriteltyinä Kotelointiluokka Suoja kiinteiden vieraiden esineiden tunkeutumiselta IP20 IP2 IP23 IP44 Suoja esineiltä, jotka ovat suurempia kuin Ø 2,5 mm Suoja esineiltä, jotka ovat suurempia kuin Ø 2,5 mm Suoja esineiltä, jotka ovat suurempia kuin Ø 2,5 mm Suoja esineiltä, jotka ovat suurempia kuin Ø mm Suoja tunkeutuvalta vedeltä Ei suojaa Suoja pystysuoraan tippuvalta vedeltä Suoja valuvalta vedeltä (+/- 60 ) Suoja roiskuvalta vedeltä IP54 Pölyltä suojattu Suoja joka suunnasta roiskuvalta vedeltä IP65 Pölytiivis Suoja voimakkaalta vesisuihkulta IP67 Pölytiivis Voidaan upottaa tilapäisesti veteen ilman vahinkoja 46 Sähkökalusteet ja -tarvikkeet

147 Exxact Tekniset tiedot IP-luokat Ulkona Kuten kylpyhuoneasennuksessa, on otettava selvää, mihin laitteet sijoitetaan ulkona. Seuraavassa kuvassa näkyy oikea sijoitus sekä kotelointiluokkavaatimukset. p2667 Kun tiedetään, mihin laitteet sijoitetaan, IP-vaatimus voidaan lukea kuvasta. Alue Kotelointiluokka Huomautus Vapaa IPX3 Laite, joka sijoitetaan enintään 0,5 metrin päähän vaakasuorasta tai kaltevasta tasosta (maa, lattia, ulkokatto jne.) Vapaa IPX4 Laite, joka sijoitetaan yli 0,5 metrin päähän vaakasuorasta tai kaltevasta tasosta (maa, lattia, ulkokatto jne.) Vapaa IPX Laite, joka sijoitetaan sateelta suojattuun paikkaan Kosteat alueet IP X Märät alueet 2 IPX4 Sillä ehdolla, että sade voi valua enintään 60 asteen kulmassa ja vesiryöppy voi ulottua 0,5 metrin korkeuteen. 2 Huuhtelulle (suuttimesta tai letkusta tulevalle vedelle) altistettavan laitteen kotelointiluokan on oltava IPX5. Laitetta ei saa altistaa painehuuhtelulle. Jos painehuuhtelua esiintyy, laitteen on oltava suojattu esimerkiksi asemoinnin tai erotuksen avulla. Huomaa! Tämä yhteenveto ei korvaa sähköasennussääntöjä eikä sähköasennusoppaita. Tarkista aina määräykset ja standardit ja pidä opas mukana apunasi. Sähkökalusteet ja -tarvikkeet 47

148 Exxact Tekniset tiedot Mitat Tuotteet Vipukytkimet Nelikulmainen kytkin Pyöreä kytkin Merkkivalo ja painike Merkkivalo ja painike Hotellin avainkortti Hotellin avainkorttikytkin 48 Sähkökalusteet ja -tarvikkeet

149 Exxact Tekniset tiedot Mitat Tuotteet Pistorasiat -pistorasia, keskiölevyllinen 2-pistorasia, kokopeitelevyllinen 2-pistorasia, keskiölevyllinen 2-pistorasia, vino 3xEuro pistorasia, keskiölevyllinen 3-pistorasia, keskiölevyllinen Valaisinpistorasia Valaisinpistorasia, maadoitettu Ajastin Elektroninen ajastin Sähkökalusteet ja -tarvikkeet 49

150 Exxact Tekniset tiedot Mitat Tuotteet Valonsäätimet Valonsäädin Painikesäädin Liike- ja läsnäolotunnistimet Basic Multi Advanced RWC Merkinantopainike Umpikansi Umpikansi pikakiinnityksellä 50 Sähkökalusteet ja -tarvikkeet

151 Exxact Tekniset tiedot Mitat Tuotteet Datarasiat LexCom, vino Keystone, vino Puhelinpistorasiat 3-napainen Modulaarinen pistorasia Liitäntäkannet Liitäntäkansi, keskiölevyllinen Liitäntäkansi, peitelevyllinen Sähkökalusteet ja -tarvikkeet 5

152 Exxact Tekniset tiedot Mitat Tuotteet Pintarasiat IP2 -, 2-,3-osaiset ja 2-pistorasialle A B C -osainen matala 35 korkea 2-osainen matala 35 korkea 3-osainen matala 35 korkea DSO Kulmarasia Pintarasiat IP44 -, 2-osaiset versiot A B C osainen matala 44 korkea 2 osainen Sähkökalusteet ja -tarvikkeet

153 Exxact Tekniset tiedot Mitat Kehykset Kehykset Primo osainen 2 osainen 3 osainen 4 osainen 5 osainen A Primo-matriisi A 2 x 2 matriisi 58 2 x 3 matriisi 229 Sähkökalusteet ja -tarvikkeet 53

154 Exxact Tekniset tiedot Mitat Tuotteet Design ja Solid (harjattu teräs) osainen 2 osainen 3 osainen 4 osainen 2-PR. Design X 9 A Solid Solid (lasi) osainen 2 osainen 3 osainen 4 osainen 2-PR. A Sähkökalusteet ja -tarvikkeet

155 Exxact Tekniset tiedot Mitat Kehykset Combi osainen 2 osainen 3 osainen 4 osainen 5 osainen A Basic 85 osainen 2 osainen 3 osainen 4 osainen 5 osainen A Sähkökalusteet ja -tarvikkeet 55

156 56 Sähkökalusteet ja -tarvikkeet ELKO

157 Sisällys Esittely 58 Uppoasennettavat kytkimet ja tarvikkeet 62 Peitelevyt 67 Pinta-asennuskehykset 69 Lista-asennuskotelot 70 Uppoasennettavat pistorasiat 7 Uppoasennettavat pistorasiat kosteisiin tiloihin IP44 72 Kojeistopistorasia ja suojaamattomat pistorasiat, 0-luokka 73 Pinta-asennettavat kytkimet kuiviin tiloihin 74 Pinta-asennettavat pistorasiat kuiviin tiloihin 76 Pinta-asennettavat kytkimet kosteisiin tiloihin 77 Pinta-asennettavat pistorasiat kosteisiin tiloihin 78 Valaisinpistorasiat 79 Valaisinpistorasiat DCL 80 Merkkivalokalusteet 8 Mittapiirrokset 82 Asennusohjeet 84 Kytkentäkaaviot 85 Elektroniikkatuotteet 86 Tele- ja datatuotteet 93 Tele, TV ja data 95 Sähkökalusteet ja -tarvikkeet 57

158 58 Sähkökalusteet ja -tarvikkeet Sopii kaikkialle.

159 Elko RS6 Malliston sähköasennuskalusteet sopivat moneen paikkaan, niin kuiviin kuin kosteisiin sisätiloihin. Mallisto kattaa pinta- ja uppoasennettavat tuotteet. Elko RS6 kalustesarja on kuin virtaavan veden muovaama kivi. Neutraali, tyylikäs ja sataprosenttisesti tarkoituksenmukainen. Tuotesarjasta löydät sopivan tuotteen niin kotiin kuin toimistolle. Sähkökalusteet ja -tarvikkeet 59

160 Perinteikäs ja pehmeä Elko on muotoilultaan perinteikäs ja pehmeä asennuskalustesarja, joka sopii kaikenlaisiin ympäristöihin. Sarjasta löytyy kaikki tarpeellinen sekä kuivaan että kosteaan tilaan, uppo- ja pinta-asennukseen. Elko RS6 kulmakotelo Kulmakoteloa voidaan käyttää esim. keittiöissä välitilassa. siihen voidaan asentaa esimerkiksi ajastin ja pistorasia jolloin päälle unohtuneesta kahvinkeittimestä katkeaa virta automaattisesti. 60 Sähkökalusteet ja -tarvikkeet

161 Sopii kaikkialle Pehmeästi muotoiltu RS6-sarja on monipuolinen kokonaisuus, jota voi käyttää koko talossa. Sopivasti huomaamaton ja hillitty Elko näyttää hyvältä niin liikerakennuksessa kuin skandinaavisessa kodissakin. Elko-sarjan tuotteet on helppo ja nopea asentaa. Elko RS6 6-osainen pintapistorasia. Elko RS6 6-osainen pintapistorasia tiloihin joissa tarvitaa paljon pistorasioita. Kattovalaisinpistorasia DCL Tämä uusi IEC/EN-valaisinpistokytkinjärjestelmä, EN 6995-:2008 ja EN :2009, poikkeaa täysin parinkymmenen vuoden ajan Suomessa käytössä olleesta standardin SFS 5799 mukaisesta valaisinpistokytkimestä. Suomessa on nykyään mahdollista käyttää kahta valaisinpistokytkinjärjestelmää: joko uutta maailmanlaajuista tai vanhaa suomalaista. Uudessa järjestelmässä valaisinpistorasia voidaan upottaa jakorasian sisään, jolloin valaisinpistotulppa painuu kokonaan kattopinnan tasoon. Uuden järjestelmän valaisinpistotulppa lukittuu paikalleen, mutta sen varaan ei saa ripustaa valaisinta. Sähkökalusteet ja -tarvikkeet 6

162 ELKO RS6 Uppoasennettavat kytkimet ja tarvikkeet Uppoasennettavat kytkimet IP2 6A, 250V. Kotelointiluokka IP2, kojesuojuksella ( ) IP44. Mahdollista muuttaa impulssipainikkeeksi impulssijousen ( ) avulla. Kytkimeen voidaan asentaa merkkivaloyksikkö. Ei sisällä peitelevyä. R=ruuviliittimin, J= jousiliittimin. Väri valkoinen. Jousiliittimin, asennussyvyys 25 mm Kytkin UAJ valkoinen EKO03636 Kytkin 6 UAJ valkoinen EKO03654 Kytkin 7 UAJ valkoinen EKO03658 Kytkin 2 UAJ valkoinen EKO03649 Kytkin ++ UAJ IP20 valkoinen EKO050 Kytkin 5 UAJ valkoinen EKO03652 Kytkin 6+6 UAJ valkoinen EKO03684 Ruuviliittimin, asennussyvyys,5 mm Kytkin UAR valkoinen EKO03594 Kytkin 6 UAR valkoinen EKO03603 Kytkin 7 UAR valkoinen EKO03605 Kytkin 2 UAR valkoinen EKO03598 Kytkin ++ UAR IP20 valkoinen EKO04546 Kytkin 5 UAR valkoinen EKO0360 Kytkin 6+6 UAR valkoinen EKO0362 Kytkin 2-napainen valolla IP2 6 A, 250 V. Impulssijousen ( ) avulla voidaan kytkimet muuttaa avautuvaksi/sulkeutuvaksi impulssikytkimeksi. Asennussyvyys,5 mm. Voidaan muuttaa kojesuojuksella ( ) IP44-luokkaan. Ei sisällä peitelevyä. Kytkin 2-nap UAR valolla valkoinen EKO053 Kytkimet kiinteällä merkkivalolla IP2 IP2 uppoasennettavien kytkimien kiinnityskehykset ja vivut on suunniteltu siten, että mahdollisesti sisääntunkeutuva vesi valuu pois. Kaikki IP2 kytkimet, merkkivalokalusteet ja yövalo muuttuvat IP44:ksi käyttämällä kojesuojusta ja peitelevyä (jossa IP44 merkintä). Ei ++-kytkimiin. Kytkin imp UAR valo IP20 valkoinen EKO03638 Kytkin imp UAJ valo IP20 valkoinen EKO Sähkökalusteet ja -tarvikkeet

163 ELKO RS6 Uppoasennettavat kytkimet ja tarvikkeet Uppoasennettavat kytkimet IP44 IP2 uppoasennettavien kytkimien kiinnityskehykset ja vivut on suunniteltu siten, että mahdollisesti sisääntunkeutuva vesi valuu pois. Kaikki IP2 kytkimet, merkkivalokalusteet ja yövalo muuttuvat IP44:ksi käyttämällä kojesuojusta ja peitelevyä (jossa IP44 merkintä). Ei ++-kytkimiin. -osainen kojesuoja + peitelevy IP44 valkoinen EKO osainen kojesuoja + peitelevy IP44 valkoinen EKO09584 Vivut kytkimiin Vipu /6 kytkimelle valkoinen EKO0986 Vipu 2-kytkimelle valkoinen EKO09247 Vipu ++ kytkimelle valkoinen EKO09283 Vipu 5-kytkimelle valkoinen EKO0987 Soittokello-symboli valkoinen EKO03579 Avain-symboli valkoinen EKO03580 Kellosymboli, valoaukolla valkoinen EKO09643 Vivut merkintäikkunalla Uppo- ja pinta-asennettaviin kytkimiin. Ruuvikiinnitysmahdollisuus merkintäikkunan alla. Vipu 2, merkintäikkunalla valkoinen EKO09526 Vipu /6, merkintäikkunalla valkoinen EKO09527 Vivut merkkivalolla Merkkivaloyksikkö koostuu kolmesta osasta: merkkivalosilta, kirkas kiinnitysrengas ja vipu. Hohtolamppu V,,2 ma. Sopii kuivan ja kostean tilan (ei IP55) uppo- ja pinta-asennettaviin /6 ja 2 -kytkimiin. Merkkivalo+vipu /6 (230V) valkoinen EKO03577 Merkkivalo+vipu 2-nap (230 V) valkoinen EKO03578 Merkkivalo+vipu /6 (2V) valkoinen EKO09979 Merkkivalo+vipu /6 (24V) valkoinen EKO09980 Merkkivalosilta,2mA, V valkoinen EKO097 Sähkökalusteet ja -tarvikkeet 63

164 ELKO RS6 Uppoasennettavat kytkimet ja tarvikkeet Kiinnityskynnet ja kiinnitysrenkaat Kiinnityskynnet kytkimille. Sis. kynnet ja ruuvit EKO0995 R88 kiinnitysrenkaan ruuvi EKO08634 Kiinnitysrengas kytkimiin, valkoinen valkoinen EKO09335 Kiinnitysrengas kytkimiin, kirkas (valoaukollisiin vipuihin) kirkas EKO09336 Impulssijousi Impulssijousen avulla tavallinen kytkin voidaan muuttaa avautuvaksi tai sulkeutuvaksi impulssikytkimeksi. Jokaisessa vivussa on kaksi paikkaa impulssijouselle, vivun ylä- ja alaosassa. Huom! Ei IP55-kytkimiin. Impulssijousi EKO vaihekytkin 3-vaihekytkin katkaisee 3 vaihetta yhtäaikaa, max 0A. Sopii hyvin esimerkiksi 3-vaihevalaisinkiskojen kytkemiseen. Voidaan asentaa yhdistelmiin. 250V, IP20. Sisältää peitelevyn. Kytkin 3~ UAR valkoinen EKO04034 Avainkytkin Avaimella ohjattava kytkin. Avaimen saa pois sekä että 0 -asennossa. Ei sisällä peitelevyä. Pinta-asennuskehys 33 mm. Asennettavissa yhdistelmiin. 0A, 250V. Kosketin: sulkeutuva (avautuva kosketin saatavissa tilauksesta). Avainkytkin 0A IP44 UAR valkoinen EKO05532 Hätä/seis -kytkimet Hätä/seis -kytkin kahdella avautuvalla koskettimella. Painettaessa painiketta se lukkiutuu 0-asentoon, painikkeen vapautus tapahtuu kiertämällä painiketta myötäpäivään tai avaimella olevassa mallissa lukitus poistetaan avaimella. Mahdollisuus lisäkoskettimeen: avautuva SSTL , sulkeutuva SSTL A, 250V. Sisältää peitelevyn. Pinta-asennuskehys 33 mm. Asennettavissa yhdistelmiin. Hätä/seis-kytkin IP44 valkoinen EKO Sähkökalusteet ja -tarvikkeet

165 ELKO RS6 Uppoasennettavat kytkimet ja tarvikkeet Merkkivalokaluste LED-merkkivalokaluste uppoasennukseen, ruuviliittimin. Vakiovarusteiset kuvut ovat matala/korkea/yövalo. Sisältää peitelevyn. Asennettavissa yhdistelmiin. Käyttöjännite 2, 24 V AC/DC tai 230 V AC. Kotelointiluokka IP2, kojesuojuksella ( ) IP44. Asennussyvyys 7 mm. Virrankulutus n. 20 ma. LED-valojen elinaika: tuntia. LED-merkkivalokaluste keltainen EKO06489 LED-merkkivalokaluste vihreä EKO06490 LED-merkkivalokaluste punainen EKO06488 VARATTU-merkkivalo ja kytkin -yhdistelmä Varattu valo+kytkin on setti, jossa on mukana kaikki tarvittavat osat Varattu-valojärjestelmään. Sopii esimerkiksi neuvotteluhuoneisiin. Vakiovarusteena matala ja korkea kupu. LED-valot. Käyttöjännite: 2, 24 AC/DC tai 230 V AC. 2-napaisessa kytkimessä 230V sekä 24V hohtolamput. Virrankulutus n. 20mA.Sisältää peitelevyn, asennettavissa yhdistelmiin. VARATTU-merkkivalo ja kytkin UA R valkoinen EKO03434 Yövalo Yövalo/opastevalo valkoisella LEDillä. Antaa hillityn yövalon käytäviin, portaisiin, lastenhuoneeseen ym. Alhaisen virrankulutuksen ansiosta valo voi palaa aina. Sisältää peitelevyn, asennettavissa yhdistelmiin. Käyttöjännite: 2, 24 V AC/DC tai 230 V AC. Kotelointiluokka IP2, kojesuojuksella ( ) IP44. Asennussyvyys 7mm. Virrankulutus: n. 20 ma. LED-valojen elinaika: tuntia. Yövalo valkoinen EKO03464 Hotellikytkin 6A, 250V. Toimii avainkortilla tai vastaavan kokoisella kortilla. Käyttö mm. hotellihuoneiden pääkytkimenä, laitoksissa, sairaaloissa, toimistoissa, laivahyteissä, jne. Sisäänrakennettu merkkivalo. Sisältää peitelevyn. Asennettavissa yhdistelmiin. Hotellikytkin, -nap. valkoinen EKO05226 Hotellikytkin, 2-nap. valkoinen EKO05224 Ovikellokytkin 6A, 250V, sulkeutuva impulssipainike ruuviliittimin. 2V merkkivalo. IP20. Sisältää peitelevyn. Ovikellokytkin UAR valo valkoinen EKO Sähkökalusteet ja -tarvikkeet 65

166 ELKO RS6 Uppoasennettavat kytkimet ja tarvikkeet Verhokytkin Mekaaninen estolaite estää moottorin ohjauksen molempiin suuntiin yhtäaikaa. Käyttö esimerkiksi kaihtimien, väliverhojen ja valkokankaiden ohjaukseen. Sisältää peitelevyn. Verhokytkin UAR IP2 valkoinen EKO Sähkökalusteet ja -tarvikkeet

167 ELKO RS6 Peitelevyt Peitelevyt 84 mm Keskiöaukotus 56x56 mm. Irroitettavat välisillat. -osainen valkoinen EKO osainen valkoinen EKO094 3-osainen valkoinen EKO osainen valkoinen EKO osainen valkoinen EKO0944 Peitelevyt 2-osaiselle pistorasialle (76x56 mm) sekä -4 -osaisille keskiölevyllisille kojeille (56x56 mm) Irroitettavat välisillat. 2-osaiselle pistorasialle valkoinen EKO os. pistorasia + koje valkoinen EKO os. pistorasia + 2 kojetta valkoinen EKO os. pistorasia + 3 kojetta valkoinen EKO os. pistorasia + 4 kojetta valkoinen EKO0949 Peitelevyt 5 mm, 2-osaiselle pistorasialle Keskiöaukotus 76x56 mm. Yksiosaiset, 56x56 mm kojeet asennetaan näihin peitelevyihin keskiölevysovitteilla (2 kpl) osainen valkoinen EKO osainen valkoinen EKO osainen valkoinen EKO osainen valkoinen EKO0908 Keskiölevysovite valkoinen EKO mm korkea peitelevy -osaisille kojeille Keskiöaukotus 56x56 mm, ulkomitta 04x84 mm. Peitelevy tekee -osaiset kojeet yhtä korkeiksi ja leveiksi kuin 2-osainen pistorasia Hyvännäköinen ratkaisu, kun esimerkiksi antennipistorasia sijoitetaan 2-osaisen pistorasian viereen. Peittää myös.5-osaisen kojerasian..5-osainen valkoinen EKO04098 Sähkökalusteet ja -tarvikkeet 67

168 ELKO RS6 Peitelevyt Johtokanavapeitelevyt Peitelevyissä on suorat kulmat, jotta ne voidaan asentaa tasaisesti vierekkäin. Peitelevyissä on takana ohjaustappi kanavaan asennusta varten. Seinään asennettaessa tapit pitää murtaa pois. -osainen johtokanavapeitelevy valkoinen EKO osainen johtokanavapeitelevy valkoinen EKO osainen johtokanavapeitelevy merkintäikkunalla valkoinen EKO osainen johtokanavapeitelevy merkintäikkunalla valkoinen EKO09857 Leveät peitelevyt, 90 mm Mitat: -osainen 90x90 mm, 2-osainen 90x6 mm. -osainen 90 mm valkoinen EKO osainen 90 mm valkoinen EKO osainen 90 mm valkoinen EKO osainen 90 mm valkoinen EKO Sähkökalusteet ja -tarvikkeet

169 ELKO RS6 Pinta-asennuskehykset Pintakehykset, IP2 ELKOn uppoasennettavien kalusteiden pinta-asennukseen. Sisältää pohjalevyn. kojeelle valkoinen EKO kojeelle valkoinen EKO kojeelle valkoinen EKO09673 Sisäkorkeus 8 mm. Soveltuvuus: esim. ruuviliitinkytkimet UAR, pienjännitekalusteet. kojeelle valkoinen EKO09667 Sisäkorkeus 25 mm. Soveltuvuus: esim. jousiliitinkytkimet UAJ, GLE-valonsäätimet. kojeelle valkoinen EKO kojeelle valkoinen EKO kojeelle valkoinen EKO osainen pinta-asennuskotelo Varustettu vedonpoistolla, joka mahdollistaa siirrettävän asennuksen. Koteloon sopii kaksi yksiosaista uppokojetta tai yksi kolmeosainen pistorasia. Peitelevyksi sopii 2-osainen peitelevy Pinta-asennuskotelo kahdelle kojeelle valkoinen EKO0975 Kulma-asennuskotelo, IP2 Mahdollistaa kahden -osaisen kojeen tai yhden 3-osaisen pistorasian asentamisen kulmaan, esimerkiksi keittiökaappien alle. Voidaan asentaa pysty- tai vaaka-asentoon. Mukana suorakulmainen peitelevy ( ). 2-osainen, sis. peitelevyn valkoinen EKO06769 Kulmakotelo + sähkökaluste IP2 Kaksi eri mallia: kulmakotelo + 3-osainen pistorasia, jossa 5-johdinketjutusmahdollisuus. 6A, 250V. Kulmakotelo, jossa -osainen pistorasia/ajastin: 0/230VAC. Ainoastaan resistiivisille kuormille. 6-portainen ajanasetuspotentiometri kannen alla (5 min, 30 min, h, 2 h, 4 h tai 8 h). Kulmakotelo + 3-os. pistorasia jousiliittimin valkoinen EKO03203 Kulmakotelo + -os. pistorasia/ajastin valkoinen EKO03430 Sähkökalusteet ja -tarvikkeet 69

170 ELKO RS6 Lista-asennuskotelot Lista-asennuskotelo (korkea malli) Lista-asennuskotelo mahdollistaa -osaisten uppokojeiden sekä 2-osaisten uppopistorasioiden lista- asennuksen. Kotelossa on valmiit aihiot listoille. Kotelon alaosaa saa käyttää jakorasiana. Jos asennetaan -osainen koje, käytettävä 5 mm peitelevyä, Lista-asennuskotelo valkoinen EKO09565 Lista-asennuskotelot -osainen kotelo sopii -osaisille kojeille (keskiölevy 56x56 mm): kytkimet sekä sähkö- ja datapistorasiat. 2-osainen kotelo soveltuu keskiölevylliselle uppopistorasialle ( ). Taustalevyssä on 4 kpl murtoaihioita (20 mm). Takalevyssä on myös katkaisupaikka, jotta lista-asennuskotelo sopii 45 mm korkean listan päälle. -osainen lista-asennuskotelo valkoinen EKO osainen lista-asennuskotelo valkoinen EKO Sähkökalusteet ja -tarvikkeet

171 ELKO RS6 Uppoasennettavat pistorasiat 6A, 250V, sulkulaittein R=ruuviliittimin, J=jousiliittimin. Kotelointiluokka IP2. kl=keskiölevyllä, kpl=kokopeitelevyllä Keskiölevylliset pistorasiat 3- ja 2-osaisen pistorasian voi asentaa kaksoisrasiaan sopivan peitevyn kanssa. Asennussyvyys 3 mm. -osainen pistorasia UAR kl valkoinen EKO osainen pistorasia UAJ kl valkoinen EKO osainen pistorasia UAJ kl * valkoinen EKO osainen pistorasia UAJ kl * valkoinen EKO osainen pistorasia UAR kl * valkoinen EKO04477 *Pistokepaikat vaakatasossa 2-osainen uppoasennettava pistorasia ruuvi/jousiliittimin, keskiölevyllä, kuiviin tiloihin -osainen pistorasia ruuviliittimin kannellisella keskiölevyllä, sopii yhdistelmiin. IP2. Sisältää peitelevyn. 2-osainen pistorasia UAR/J kl valkoinen EKO05443 Kannellinen pistorasia -osainen pistorasia ruuviliittimin kannellisella keskiölevyllä, sopii yhdistelmiin. IP2. Sisältää peitelevyn. -osainen pistorasia kl + kansi valkoinen EKO0565 EURO-pistorasia, 6A, 250V 2,5 A europistokkeella varustettujen laitteiden (luokka II) liitäntään. Ei sisällä peitelevyä. Ruuviliittimin. Asennussyvyys 3 mm. 5-johdin jatkokytkentämahdollisuus. 3-osainen europistorasia UAR kl valkoinen EKO04290 Kokopeitelevylliset pistorasiat -osaisen pistorasian asennussyvyys 3 mm, kaksiosaisten asennussyvyys 27 mm. Ei sovi yhdistelmiin, kokopeitelevyllä. -osainen pistorasia UAJ kpl valkoinen EKO osainen pistorasia UAR/J kpl valkoinen EKO osainen pistorasia UAR/J kpl (siro) valkoinen EKO03595 Sähkökalusteet ja -tarvikkeet 7

172 ELKO RS6 Uppoasennettavat pistorasiat USB-latauspistorasia USB 2.0 latauspistorasia 230V / 5V DC. Pistorasiassa on kaksi liitintä kahden samanaikaisen laitteen latausta varten. Maks. 2 x 700mA tai x 400mA latausteho. Ruuviliittimet uppoasennus c/c 60 mm kojerasiaan. Pinta-asennuksessa käytetään 35 mm pintakoteloa. USB-latauspistorasia valkoinen EKO05265 Matala 2-osainen kokopeitelevyllinen pistorasia Nousee vain mm seinästä. Ruuviliitäntä. Asennussyvyys 35 mm. Huom! Asennus.5-kojerasiaan. 2-osainen matala pistorasia UAR kpl valkoinen EKO06776 Uppoasennettavat pistorasiat kosteisiin tiloihin IP44 3-pistorasia 6A, 250V. Itsestään sulkeutuva kansi. Asennussyvyys 3 mm. -osainen pistorasia asennettavissa yhdistelmiin. -osainen pistorasia UAR IP44 valkoinen EKO osainen pistorasia UAR IP44 valkoinen EKO Sähkökalusteet ja -tarvikkeet

173 ELKO RS6 Kojeistopistorasia ja suojaamattomat pistorasiat, 0-luokka Kojeistopistorasia Käyttöalue esimerkiksi autonlämmityspistorasiatolpat, keskukset. Kojeistopistorasiarunko, ruuviliittimin valkoinen EKO08346 Keskiölevy pyöreä valkoinen EKO08394 Keskiölevy neliskulmainen valkoinen EKO08398 Suojaamattomat pistorasiat, 0-luokka 6A, 250V. Kotelointiluokka IP2. Uppoasennettavat suojaamattomat pistorasiat -osainen 0-luokan pistorasia kokopeitelevyllä UAR valkoinen EKO osainen 0-luokan pistorasia kokopeitelevyllä UAR/J valkoinen EKO osainen 0-luokan pistorasia keskiölevyllä UAR valkoinen EKO osainen 0-luokan pistorasia keskiölevyllä UAR/J valkoinen EKO05444 Pinta-asennettavat suojaamattomat pistorasiat 2-osainen 0-luokan pistorasia PAR valkoinen EKO osainen 0-luokan pistorasia PAJ valkoinen EKO osainen 0-luokan pistorasia PAR valkoinen EKO05446 Sähkökalusteet ja -tarvikkeet 73

174 ELKO RS6 Pinta-asennettavat kytkimet kuiviin tiloihin 6A, 250V, IP2. Taustalevyllä. Impulssijousi sopii kaikkiin kytkimiin. Pinta-asennettavat kytkimet jousiliittimin Kytkin 6 PAJ * valkoinen EKO0364 Kytkin 6+6 PAJ valkoinen EKO0367 Kytkin 5 PAJ valkoinen EKO0363 Kytkin 2 PAJ * valkoinen EKO036 Kytkin ++ PAJ IP20 valkoinen EKO05523 Kytkin 7 PAJ valkoinen EKO0365 * Voidaan asentaa merkkivaloyksikkö (lisävaruste). Pinta-asennettavat kytkimet ruuviliittimin Kytkin 6 PAR * valkoinen EKO03623 Kytkin 6+6 PAR valkoinen EKO03620 Kytkin 5 PAR valkoinen EKO03624 Kytkin 2 PAR * valkoinen EKO03627 Kytkin ++ PAR IP20 valkoinen EKO05886 Kytkin 7 PAR EKO03622 * Voidaan asentaa merkkivaloyksikkö (lisävaruste). Verhokytkin 4A, 250V. Mekaaninen estolaite estää moottorin ohjauksen molempiin suuntiin yhtä aikaa. Käyttö esim. kaihtimien, väliverhojen ja valkokankaiden ohjaukseen Verhokytkin PAR EKO03626 Vipu /6 + merkkivalo 230V Sopii sekä uppo- että pinta-asennettaviin kytkimiin (ei IP55). Toimitetaan kirkkaalla kiinnitysrenkaalla. Hohtolamppu V,,2mA. Merkkivalo + vipu / EKO03577 Merkkivalo + vipu, 2-napainen EKO Sähkökalusteet ja -tarvikkeet

175 ELKO RS6 Pinta-asennettavat kytkimet kuiviin tiloihin 6A, 250V, IP2. Taustalevyllä. Impulssijousi sopii kaikkiin kytkimiin. 3-napainen kytkin, 250V, IP20 3-napaiset kytkimet katkaisevat 3 vaihetta yhtä aikaa, max 0A. Sopivat hyvin esimerkiksi 3-vaihevalaisinkiskojen kytkemiseen. Voidaan asentaa yhdistelmiin. Kotelointiluokka IP20. Kytkin 3~ PAR valkoinen EKO03590 Päälle/pois -kytkin 2-napainen päälle-pois -kytkin merkkivalolla, ruuviliittimin. Kotelointiluokka IP20. Kytkin 2-nap /0 -merkintä PAR valkoinen EKO05908 Pinta-asennettava kytkin kiinteällä merkkivalolla Hohtolamppu,2 ma, min. 60V. Kotelointiluokka IP20. Ruuviliittimin. Kytkin imp PAR valkoinen EKO03628 Pinta-asennettavat merkkivalokalusteet Valonlähteenä pitkäikäiset LED-valot. Ruuviliitäntä. Toimitetaan erilaisilla kuvuilla: matala/korkea/yövalo. Käyttöjännite: 2, 24AC/DC tai 230V AC. Pinta-asennettavat merkkivalokalusteet punainen EKO0669 Pinta-asennettavat merkkivalokalusteet keltainen EKO06693 Pinta-asennettavat merkkivalokalusteet vihreä EKO06692 Sähkökalusteet ja -tarvikkeet 75

176 ELKO RS6 Pinta-asennettavat pistorasiat kuiviin tiloihin 6A, 250V, IP2. Sulkulaittein, taustalevyllä. -osaiset pinta-asennettavat pistorasiat -osainen pistorasia PAR valkoinen EKO osainen pistorasia PAJ valkoinen EKO osaiset pinta-asennettavat pistorasiat Viisijohdinketjutuksen mahdollisuus lisäliittimen avulla. 2-osainen pistorasia PAR valkoinen EKO osainen pistorasia PAJ valkoinen EKO0556 Pinta-asennettavat 4- ja 6 osaiset pistorasiat, 6A, 250V, IP20 4-osainen pistorasia, sulkulaittein, taustalevyllä. Viisijohdinketjutuksen mahdollisuus lisäliittimen avulla. Voidaan asentaa myös suoraan kojerasian päälle. 4-osainen pistorasia muodostuu kahdesta rinnakkaiskytketystä pistorasiasta. Poistamalla sisäinen yhdyskaapeli voidaan toista ohjata esimerkiksi kytkimen kautta. 4-osainen pistorasia PAR valkoinen EKO osainen pistorasia PAR valkoinen EKO05220 Jatkoliitin pinta-asennuspistorasioihin 6A, 250V, jousiliittimin. Mahdollistaa 5-johdinketjutuksen pinta-asennettavissa 2- ja 4-osaisissa kuivantilan pistorasioissa. Jatkoliitin PA-pistorasioihin valkoinen EKO09564 Pinta-asennettava europistorasia 6A, 250V. 2,5 A europistokkeella varustettujen laitteiden (luokka II) liitäntään. Ruuviliittimin. 3-osainen europistorasia ruuviliittimin valkoinen EKO03853 Saneerauspistorasia Pinta-asennettava pistorasia kuiviin tiloihin. Toimitetaan täydellisenä pinta-asennuskoteloineen.voidaan asentaa kojerasian päälle pinta-asennuksena tai suoraan seinään. Asennus kojerasian päälle mahdollistaa kaapeloinnin jatkamisen pinta-asennuksena. 6A, 250V, ruuviliittimin. 2-osainen pistorasia ja kehys UAR valkoinen EKO Sähkökalusteet ja -tarvikkeet

177 ELKO RS6 Pinta-asennettavat kytkimet kosteisiin tiloihin Pinta-asennettavat kytkimet IP55 Ruuviliittimin. Kalvotiivisteet. Kytkin 2-napainen PAR valkoinen EKO0432 Kytkin 5 PAR valkoinen EKO0435 Kytkin 6 PAR valkoinen EKO0436 Kytkin 7 PAR valkoinen EKO0439 Kytkin 6+6 PAR valkoinen EKO0438 Kytkin imp PAR valkoinen EKO0430 Pinta-asennettavat kytkimet kiinteällä merkkivalolla IP55 Ruuviliittimin. Kalvotiivisteet. Mukana hohtolamppu,2 ma, min 60V. Kytkin imp PAR valkoinen EKO043 Kytkin 6 PAR valkoinen EKO0437 Kytkin 2-napainen PAR valkoinen EKO0433 Sähkökalusteet ja -tarvikkeet 77

178 ELKO RS6 Pinta-asennettavat pistorasiat kosteisiin tiloihin Läppäkantiset maadoitetut pistorasiat IP44 Itsestäänsulkeutuva kansi. Kannen voi kääntää ylöspäin seinään asti. 6A, 250V. -osainen kannellinen pistorasia PAR IP44 valkoinen EKO osainen kannellinen lukittava pistorasia PAR IP44 valkoinen EKO osainen kannellinen pistorasia PAR IP44 valkoinen EKO04322 Lisätarvikkeet IP44 kalusteille Kalvotiivisteet pinta-asennettaville roiskevesitiiviille kalusteille. Välinysä pinta-asennuskalusteiden yhdistämiseen. Vedonpoistimessa kaapelin suurin sallittu halkaisija on 5 mm. Kalvotiiviste yhdellä läpiviennillä valkoinen EKO09446 Kalvotiiviste kahdella läpiviennillä valkoinen EKO09448 Välinysä IP44 valkoinen EKO08628 ADMIRAL pistorasiat 5-johdinketjutus mahdollinen lisäliittimin ( ). Sisääntulomahdollisuus pohjan läpi. 6A, 230V. Jousiliittimin. -osainen pistorasia IP44 PAJ valkoinen EKO osainen pistorasia IP44 PAJ valkoinen EKO Sähkökalusteet ja -tarvikkeet

179 ELKO RS6 Valaisinpistorasiat Seinävalaisinpistorasia Uppoasennettava, asennetaan kojerasiaan tai pinta-asennuskoteloon. Asennussyvyys: 7 mm. 230V, 50Hz, 6A. Valaisinpistorasia 84x84 mm UAJ valkoinen 5 9 EKO0659 Kattovalaisinpistorasia Kattovalaisinpistorasiassa on matala kansi sekä irroitettava koukku. Kannen halkaisija 5 mm ja paksuus 3 mm. Uppoasennettava, asennetaan jakorasiaan. Asennussyvyys: 24 mm. 230V, 50Hz, 6A. Valaisinpistorasia 5 mm UAJ valkoinen 5 90 EKO06590 Sähkökalusteet ja -tarvikkeet 79

180 ELKO RS6 Valaisinpistorasiat DCL Tämä uusi IEC/EN-valaisinpistokytkinjärjestelmä, EN 6995-:2008 ja EN :2009, poikkeaa täysin parinkymmenen vuoden ajan Suomessa käytössä olleesta standardin SFS 5799 mukaisesta valaisinpistokytkimestä. Suomessa on nykyään mahdollista käyttää kahta valaisinpistokytkinjärjestelmää: joko uutta maailmanlaajuista tai vanhaa suomalaista. Uudessa järjestelmässä valaisinpistorasia voidaan upottaa jakorasian sisään, jolloin valaisinpistotulppa painuu kokonaan kattopinnan tasoon. Uuden järjestelmän valaisinpistotulppa lukittuu paikalleen, mutta sen varaan ei saa ripustaa valaisinta. Seinävalaisinpistorasia DCL Uppoasennettava, asennetaan kojerasiaan. 230V, 6A, ryhmäjohto enint. 6 A. RS6 valaisinpistorasia DCL + tulppa valkoinen 5 56 EKO04976 Kattovalaisinpistorasia DCL Uppoasennettava, asennetaan jakorasiaan. Mukana ripustuskoukku jonka suurin kuormitettavuus on 5 kg. Jos rasian syvyys on alle 40 mm, tulee käyttää korotusrengasta. 230V, 6A, ryhmäjohto enint. 6 A. Valaisinpistorasia DCL + tulppa valkoinen 5 54 EKO04974 Korotuskehys DCL valkoinen 5 55 EKO Sähkökalusteet ja -tarvikkeet

181 ELKO RS6 Merkkivalokalusteet LED-merkkivalokaluste ruuviliittimin. Vakiovarusteiset kuvut ovat matala/korkea/yövalo. Sisältää peitelevyn. Asennettavissa yhdistelmiin. Käyttöjännite 2, 24 V AC/DC tai 230 V AC. Kotelointiluokka IP2, kojesuojuksella ( ) IP44. Uppoasennettavien merkkivalojen asennussyvyys 7 mm. Virrankulutus n. 20 ma. LED-valojen elinaika: tuntia. Uppoasennettavat merkkivalokalusteet LED-merkkivalokaluste keltainen EKO06489 LED-merkkivalokaluste vihreä EKO06490 LED-merkkivalokaluste punainen EKO06488 Pinta-asennettavat merkkivalokalusteet LED-merkkivalokaluste keltainen EKO06693 LED-merkkivalokaluste vihreä EKO06692 LED-merkkivalokaluste punainen EKO0669 Sähkökalusteet ja -tarvikkeet 8

182 ELKO RS6 Mittapiirrokset, , , ,5 Kytkin ruuviliittimin, peitelevyllä , , , , Hätä/seis-kytkimet Kytkin jousiliittimin, peitelevyllä , RS6 hotellikytkimet RS6 pinta-asennettavat kytkimet RS6 peitelevyt , RS6 2-osaiset PA pistorasiat , ,5 90 0, , , , , , ,5 82 Sähkökalusteet ja -tarvikkeet

183 ELKO RS6 Mittapiirrokset Pinta-asennettavat kytkimet IP , , ,5 Europistorasia, peitelevyllä , , Sähkökalusteet ja -tarvikkeet 83

184 ELKO RS6 Asennusohjeet ELKO kytkinrunko, ruuviliittimin ELKO kytkinrunko, jousiliittimin Nuoli osoittaa asennussuunnan, vastaava nuoli löytyy myös vivusta. Tukeva asennusrengas. Nuoli osoittaa asennussuunnan, vastaava nuoli löytyy myös vivusta. Ruuvinpää ristitai talttapäämeisselille. Kytkintyyppi Mittapisteet Tukeva asennusrengas. 6 Kytkintyyppi Painovipu johtimen irroittamiseen. Selkeä merkintä: P=vaihe B=Jatkoliitin = lähtevä vaihe Upotettu ruuvi estää ruuvimeisselin lipsumisen. Selkeä merkintä: P=vaihe B=Jatkoliitin = lähtevä vaihe Pikaliitin Kytkentäkaavio rungon takapuolella. Kytkentäkaavio rungon takapuolella. ELKO kytkinrunko, ruuviliittimin ELKO kytkinrunko, jousiliittimin Nuoli osoittaa asennussuunnan, vastaava nuoli löytyy myös vivusta. Nuoli osoittaa asennussuunnan, vastaava nuoli löytyy myös vivusta. Soikeat kiinnitysreiät. Kytkintyyppi Painovipu johtimen irroittamiseen. Pohjalevy Kytkintyyppi Selkeä merkintä: L=vaihe B=Jatkoliitin = lähtevä vaihe Upotettu ruuvi estää ruuvimeisselin lipsumisen. Pikaliitin Selkeä merkintä: L=vaihe B=Jatkoliitin = lähtevä vaihe ELKO -osainen pistorasia, ruuviliittimin ELKO 2-osainen pistorasia, jousiliittimin Upotettu ruuvi estää ruuvimeisselin lipsumisen. Pikaliittimin, 4 johtimelle. Läpivientiaihiot pohjalevyssä. Lisäliitin asennettuna. Lisäliitin Ruuvinpää risti- tai talttapäämeisselille. Pohjalevy Lisäliitin asennettuna. Selkeä merkintä: L=vaihe N=nolla ELKO 2-osainen pistorasia, ruuviliittimin ELKO 2-osainen pistorasia, ruuviliittimin Läpivientiaihiot pohjalevyssä. Selkeä merkintä: L=vaihe N=nolla L Lisäliitin asennettuna. N Kun pistorasia asennetaan johtavalle alustalle, joka halutaan maadoittaa, käytetään suojamaahan kytkettyjä kiinnitysreikiä. Upotettu ruuvi estää ruuvimeisselin lipsumisen. Lisäliitin Huom! Kun pistorasia asennetaan alustalle, jota ei haluta maadoittaa, leikataan pistorasian maadoituskisko poikki. 84 Sähkökalusteet ja -tarvikkeet

185 ELKO RS6 Kytkentäkaaviot Milloin merkkivalo palaa? Kytkentäkaavio, kytkimet ilman merkkivaloa. Kytkimestä ja kytkennästä riippuen voidaan saada merkkivalo palamaan kun: a) kytkin on auki -> kuorma ei ole kytketty b) kytkin on kiinni -> kuorma on kytketty c) riippumatta kytkimen asennosta vaihto (kytketty kuten -kytkin) 3x -nap. 3-nap -kytkimissä - Merkkivalo palaa kun kytkin on auki, eli kun kuorma ei ole kytketty 6-kytkimissä - Merkkivalo palaa kun kytkin on auki, eli kun kuorma ei ole kytketty 2-napainen 2+ nap. sarja 2-napaisissa kytkimissä - Normaalikytkentä (vaihe ja nolla kytketään P-liittimiin), merkkivalo palaa kun kytkin on kiinni eli kun kuorma on kytketty - Päinvastainen kytkentä, vaihe ja nolla liitetään merkkivaloyksikön puolella, tällöin merkkivalo palaa aina. vaihto vaihto vaihto risti vaihto vaihto+vaihto vaihto+vaihto verhokytkin Kytkentäkaavio, merkkivalolliset kytkimet Kytkentäkaavio, painonappi merkkivalolla -kytkin 2-napainen vaihto vaihto Painonappi Merkkivalo toimii opastinvalona (palaa aina) Painonappi Merkkivalo toimii hakuvalona (palaa kun kuorma pois päältä). vaihto risti vaihto Jos merkkivalo kytketään samaan piiriin releen kelan kanssa, merkkivalon vuotovirta menee kelan läpi. Kun merkkivaloja kytketään rinnan, niiden vuotovirta summautuu. Tämä vuotovirta saattaa aiheuttaa releen jumiutumisen. Tilanne saadaan usein korjattua kun asennetaan kelan rinnalle kondensaattori. Sen kapasitanssi riippuu merkkivalojen lukumäärästä ja kytkennästä. Yleensä sopiva arvo on joko 0,22uF, 0,33uF tai 0,47uF. Sähkökalusteet ja -tarvikkeet 85

186 ELKO RS6 Elektroniikkatuotteet Valonsäätimet Valonsäätimet 400GLI, hehkulamppusäädin 400GLI soveltuu hehkulampuille, 230V halogeenilampuille sekä rautasydänmuuntajille. Triakkisäädin, säätää vaihejännitteen etureunaa. Säädettävä minimitaso (säätöruuvi keskiölevyn alla). Tuotepakkaus sisältää keskiö- ja peitelevyn sekä nupin. Valonsäädin 400GLI valkoinen EKO04032 Valonsäätimet GLE, transistorisäädin GLE soveltuu hehkulampuille, 230V halogeenilampuille sekä säädettäville elektronisille muuntajille. Transistorisäädin, säätää vaihejännitteen takareunaa. Säädettävä minimitaso (säätöruuvi keskiölevyn alla). Tuotepakkaus sisältää keskiö- ja peitelevyn sekä nupin. 35GLE valkoinen EKO GLE valkoinen EKO GLE valkoinen EKO03486 Valonsäätimet GLE/I, yleissäädin GLE/I on yleissäädin, joka soveltuu hehkulampuille, 230V halogeenilampuille, säädettäville elektronisille muuntajille sekä rauta- tai rengassydänmuuntajille. Vain yhden tyyppistä muuntajakuormaa kerrallaan saa kytkeä säätimeen. Transistorisäädin automaattisella kuormantunnistuksella, säätää vaihejännitteen etu- tai takareunaa. Kiinteä minimitaso. Tuotepakkaus sisältää keskiö- ja peitelevyn sekä nupin. 420GLE/I valkoinen EKO GLE/I valkoinen EKO03975 Valonsäätimet 000LRI 000LRI soveltuu hehkulampuille, 230V halogeenilampuille, rautasydänmuuntajille, loisteputkille vaihekulman säätöön soveltuvalla liitäntälaitteella ja moottoreille. Loisteputkien kanssa käytettävä pohjakuormaa. Triakkisäädin, säätää vaihejännitteen etureunaa. Säädettävä minimitaso (säätöruuvi keskiölevyn alla). Tuotepakkaus sisältää keskiö- ja peitelevyn sekä nupin. 000LRI valkoinen EKO Sähkökalusteet ja -tarvikkeet

187 ELKO RS6 Elektroniikkatuotteet Valonsäätimet Valonsäätimet -0LRE, liitäntälaitteille -0V Elektroninen potentiometri loistevalaisimien -0V liitäntälaitteiden säätöön. Säädettävä maksimi- ja minimitaso. Kytkin soveltuu normaalitapauksessa neljän liitäntälaitteen kytkentään, suuremmissa asennuksissa tulee käyttää välirelettä tai erillistä kytkintä. Tuotepakkaus sisältää keskiö- ja peitelevyn sekä nupin. -0LRE valkoinen EKO03970 Painikesäätimet 400GLE/I T 400GLE/I T -painikesäädin on käytännöllinen ratkaisu kun valoa halutaan säätää useasta pisteestä. Transistorisäädin automaattisella kuormantunnistuksella, säätää vaihejännitteen etu- tai takareunaa. Säädettävä minimitaso. Sininen opastinmerkkivalo, palaa kun kuorma ei ole päällä. Tuotepakkaus sisältää keskiö- ja peitelevyn sekä nupin. Säätimeen voi kytkeä -5 kpl sivuohjaimia. Sivuohjaimeksi sopii 230 V impulssipainike. Jos olemassaoleva rappukytkentä muutetaan painikesäätimelle, johdotusmuutoksia tarvitaan. 400GLE/I T valkoinen EKO04354 GLI BBT, sivuohjain EKO0382 RS6 säädin/kytkinyhdistelmä 300GLI/8AR Säädin/kytkinyhdistelmässä 300GLI/8AR on kaksi painiketta, joista toisella ohjataan valonsäädintä, toinen toimii kytkimenä. Säädin soveltuu hehkulampuille, 230V halogeenilampuille sekä rautasydänmuuntajille. Triakkisäädin, säätää vaihejännitteen etureunaa. Kiinteä minimitaso. Valonsäädin ohjataan päälle ja pois lyhyellä painalluksella, säädetään pitkällä painalluksella. Sekä kytkintä että säädintä voidaan ohjata sivuohjaimilla. Kytkin ei toimi ellei valonsäädintä ole kytketty kuormaan. 300GLI/8AR valkoinen EKO06599 Sähkökalusteet ja -tarvikkeet 87

188 ELKO RS6 Elektroniikkatuotteet Moottorinsäätimet Elektroninen moottorinsäädin 400HR Moottorinsäädintä käytetään yksivaiheisten puhallin- ja pumppumoottorien nopeuden säätöön. Vääntökytkin, joka kytkee moottorin suurimmalle teholle. Säädettävä minimitaso. Minimitaso tulee säätää siten, että moottori käy. 400HR valkoinen EKO05029 Elektroniikkatuotteet Valonsäätimien tarvikkeet Transienttisuoja Induktiiviset ja kapasitiiviset kuormat saattavat aiheuttaa sähköverkkoon hetkellisesti jopa kilovolttien suuruisia jännitteitä. Tällaiset jännitteet voivat häiritä elektronisten laitteiden toimintaa tai pahimmassa tapauksessa vaurioittaa niitä. RC-piiri asennetaan induktiivisten tai kapasitiivisten kuormien rinnalle vähentämään niiden aiheuttamia häiriöitä sähköverkkoon. Vaihtoehtoisesti RC-piiri voidaan asentaa ylijännitteiltä suojattavan laitteen rinnalle. Transienttisuoja valkoinen EKO03035 Pohjakuorma 2 W Pohjakuorma voi olla avuksi tilanteissa, joissa valon- tai moottorinsäädin ei hallitse kuormaa koko säätöalueella, vaan ilmenee välkkymistä tms. Pohjakuorma kytketään (säätimestä katsottuna) kuorman rinnalle. Jos kuorma on pienjännitehalogeenilamppu, kytketään pohjakuorma muuntajan ensiöpuolelle. Pohjakuorma 2W (@230V) valkoinen EKO0475 RS6 Valonsäätimen keskiölevy + nuppi RS6 Valonsäätimen keskiölevy + nuppi valkoinen EKO09 88 Sähkökalusteet ja -tarvikkeet

189 ELKO RS6 Elektroniikkatuotteet Vikavirtasuojakytkin RS6/JBP Vikavirtasuojakytkin RS6/JBP 2-napaisesti katkaiseva, mekaaninen vikavirtasuoja RS6 sarjaan. Koje on ketjutettava, jousiliittimet,5mm 2 tai 2,5mm 2 yksi- tai monisäikeisille johdoille. JBP vikavirtasuojakytkin 2-nap valkoinen EKO06450 Sähkökalusteet ja -tarvikkeet 89

190 ELKO RS6 Elektroniikkatuotteet PIR-liiketunnistimet Liike/läsnäolotunnistin PIR0A universal 80 PIR0A Universal 80º on vakiokojerasiaan asennettava elektroninen läsnäolon- ja liikkeentunnistin. Tunnistimella voidaan ohjata valoja toimistoissa, käytävissä, portaikoissa ja muissa tiloissa, joihin on sytytettävä valo, kun niissä oleskellaan tai liikutaan. Etulevyssä on hämäräkytkimen, toimintatavan, herkkyyden, sektorin ja viiveen valitsimet. Toiminta ja käyttö PIR-tunnistimessa on anturi ja sen edessä linssi. Linssi on jaettu moneen kenttään, joista jokainen muodostaa PIR-tunnistimen havaintoalueen sektorin. Anturi tunnistaa liikkeen, kun se havaitsee lämpötilan muutoksen jossakin sektorissa. Tunnistimen havaintoalue pienenee noin 50 % liikuttaessa suoraan kohti tunnistinta. PIR-tunnistin tulee siksi sijoittaa niin, että havaittavat liikkeet ovat havaintoalueen poikkisuuntaan. Havaintoalueelle voidaan sijoittaa useita PIR0A liiketunnistimia, jolloin yksi niistä toimii isäntänä, loput orjina. Lisäksi PIR0A tunnistimiin voi kytkeä impussipainikkeita käsiohjausta varten. PIR0A liiketunnistimen suositeltava asennuskorkeus on 2,0-2,4 m korkeuteen seinälle. Tällöin se toimii liiketunnistimena 0 m etäisyydelle ja läsnäolotunnistimena noin 7 m etäisyydelle. Tunnistimen voi asentaa myös kytkimen tilalle noin m korkeudelle, jolloin se toimii liiketunnistimena 0 m etäisyydelle PIR0A valkoinen EKO04865 Liiketunnistin PIR2300 universal 80 PIR2300 Universal 80º on vakiokojerasiaan asennettava elektroninen liikkeentunnistin. Tunnistimella voidaan ohjata valoja käytävissä ja muissa tiloissa, joihin on sytytettävä valo, kun niissä liikutaan. Tunnistimen etupuolella on herkkyyden, viiveen, sektorin valinnan, hämäräkytkimen ja toimintatavan valitsimet. Toiminta ja käyttö PIR-tunnistimessa on anturi ja sen edessä linssi. Linssi on jaettu moneen kenttään, joista jokainen muodostaa PIR-tunnistimen havaintoalueen sektorin. Anturi tunnistaa liikkeen, kun se havaitsee lämpötilan muutoksen jossakin sektorissa. Tunnistimen havaintoalue pienenee noin 50 % liikuttaessa suoraan kohti tunnistinta. PIR-tunnistin tulee siksi sijoittaa niin, että havaittavat liikkeet ovat havaintoalueen poikkisuuntaan. Havaintoalueelle voidaan sijoittaa useita PIR2300 liiketunnistimia, jolloin yksi niistä toimii isäntänä, loput orjina. Lisäksi PIR2300 tunnistimiin voi kytkeä impussipainikkeita käsiohjausta varten. PIR2300 liiketunnistimen suositeltava asennuskorkeus on noin m korkeuteen seinälle. Tunnistimen etuosassa on painike, jonka lyhyt painallus sytyttää valon säädetyksi ajaksi, pitkä painallus kahden tunnin ajaksi. PIR valkoinen EKO04864 RS6 liiketunnistin PIR2300 universal 20 PIR2300 Universal 20º on vakiokojerasiaan asennettava elektroninen liikkeentunnistin. Tunnistimella voidaan ohjata valoja vaatehuoneissa, varastoissa ja muissa pienissä tiloissa, joihin on sytytettävä valo, kun niissä liikutaan. Tunnistimen valaistusherkkyyttä ja toiminta-aikaa viimeisen tunnistuksen jälkeen voidaan säätää. Toiminta ja käyttö PIR-tunnistimessa on anturi ja sen edessä linssi. Linssi on jaettu moneen kenttään, joista jokainen muodostaa PIR-tunnistimen havaintoalueen sektorin. Anturi tunnistaa liikkeen, kun se havaitsee lämpötilan muutoksen jossakin sektorissa. Tunnistimen havaintoalue pienenee noin 50 % liikuttaessa suoraan kohti tunnistinta. PIR-tunnistin tulee siksi sijoittaa niin, että havaittavat liikkeet ovat havaintoalueen poikkisuuntaan. Havaintoalueelle voidaan sijoittaa useita PIR2300 liiketunnistimia. Suositeltava asennuskorkeus on noin m korkeuteen seinälle. PIR valkoinen EKO Sähkökalusteet ja -tarvikkeet

191 ELKO RS6 Elektroniikkatuotteet Pienjännitepainikkeet Ajastin vaihtokärjellä Ajastimessa on potentiaaliton vaihtokärki, 0A, 230V AC tai 0A 24V AC/DC. Sillä voi ohjata toisia jännitteitä ja virtapiirejä kuin mihin ajastimen virransyöttö on kytketty. Toimintatapa on On/Off. Asennetaan kojerasiaan, pinta-asennuskehykseen tai yhdistelmään. Aseteltava viive: 5min, 30min, h, 2h, 4h tai 8h. Asennussyvyys 32 mm. T0V ajastin vaihto valkoinen EKO06598 Ajastin/porrasvaloautomaatti Ajastimessa on kipinätön, -napainen rele. Sillä voidaan ohjata sekä induktiivisia että kapasitiivisia kuormia. Toimintatapa on valittavissa On/On tai On/Off. Ajastimeen voi kytkeä enintään 20 impulssipainiketta sivuohjaimiksi. Asennetaan kojerasiaan, pinta-asennuskehykseen tai yhdistelmään. Säädettävä viive, säätöalue 0-8 minuuttia tai 5-20 minuuttia. Säätöalue ja toimintatapa asetetaan oikosulkupalalla. Asennussyvyys 32 mm. T0 ajastin -nap. valkoinen EKO03284 Elektroniikkatuotteet Ajastimet RS6 pienjännitepainikkeet RS6 pienjännitepainikkeet soveltuvat moneen käyttötarkoitukseen. Painikkeiden sisäinen kytkentä on polariteettivapaa ja merkkivalopiiri on erotettu painikepiiristä. Näiden muutosten myötä painike soveltuu joustavasti kaikenlaisten sysäysrelekytkentöjen ohjaamiseen sekä moniin kiinteistöautomaatiojärjestelmiin. Tekniset tiedot: Kotelointiluokka: IP20 Jännite: 2-24 V AC/DC Nimellisvirta: jatkuva max. 400mA. Automaattisesti palautuva ylilämpösuoja. Sisältää peitelevyn, sopii yhdistelmiin. Erilliset, polariteettivapaat merkkivalo- ja painikepiirit. RS6 -painikkeinen valkoinen EKO03978 RS6 2-painikkeinen valkoinen EKO03979 RS6 4-painikkeinen valkoinen EKO03980 Sähkökalusteet ja -tarvikkeet 9

192 ELKO RS6 Elektroniikkatuotteet Viikkokytkinkello Kellokytkin TS7D on sähkölaitteiden ohjaukseen käytettävä elektroninen kellokytkin, jossa on potentiaaliton vaihtokosketin 0 A kuormalle. Kellon ohjelmointia helpottavat näytöllä näkyvät opastetekstit. Kello siirtyy automaattisesti kesäajasta talviaikaan ja päinvastoin ja näytöllä näkyy joko aurinko tai lumihiutale. Kellossa on 42-muistipaikkainen päiväja viikko-ohjelma. Lyhin kytkentäaika on minuutti. Useamman päivän samat kytkentäajat voidaan muistitilan säästämiseksi ohjelmoida ryhminä. Käyttökohteita ovat tuuletuksen ohjaus, lämmityksen ohjaus, autolämmityspistorasiat ja muut vastaavat kohteet. Asennetaan uppoasennuskojerasiaan yksittäin tai ELKO RS6 -yhdistelmään. RS6 Viikkokytkinkello TS7D valkoinen EKO0328 Lue aina opasteet näytöltä + ja painikkeet: Käytetään liikkumiseen menuvalikossa, aika-asetuksiin jne. tai ohittamaan päivät joille ei tule ohjelmaa. OK-painike: Käytetään tehdyn valinnan vahvistamiseen. Menu-painike, vaihtoehto : Paina painiketta jolloin Prog vilkkuu. Paina OK ja selaa valikoita painikkeilla + tai -. Valikot: Uusi ohjelma, tarkista ohjelma, poista yksittäinen aika tai poista kaikki. Menu-painike, vaihtoehto 2: Paina painiketta jolloin Prog vilkkuu. Paina + jolloin näet kellosymbolin. Paina OK niin pääset asettamaan vuoden, kellon ja kesä/talviajan. Ohjelmointi: Tuotepakkaus sisältää laajemman ohjeen. Käynnistys: Kello toimitetaan «nukkuvana», ts. kellossa olevan pariston herättämiseksi on painettava jotain painiketta. jotta kello käynnistyy. Paina sen jälkeen Menu-painiketta. Valitse kieli + tai näppäimellä selaamalla. Valitse kieli ja hyväksy OK painikkeella Väliaikainen pakko-ohjaus: Paina yhtä aikaa lyhyesti painikkeita + ja. Kytkimen tila vaihtuu ja uusi tila pysyy päällä seuraavaan ohjelmoituun kytkentäaikaan asti. Pakko-ohjaus poistuu kun painat uudestaan yhtä aikaa lyhyesti painikkeita + ja. Pysyvä pakko-ohjaus: Paina yhtä aikaa painikkeita + ja noin 2 sekunnin ajan. Kytkin asettuu pysyvästi tilaan ON tai OFF. Kytkimen tilan vaihtamiseksi, paina painikkeita uudestaan 2 sekunnin ajan. Pakko-ohjaus poistuu kun painat yhtä aikaa lyhyesti painikkeita + ja. Kytkentäaikojen muuttaminen: Valitse Menu-painikkeella Ohjelma. Valitse Uusi Ohjelma painamalla ok. Valitse + painikkeella Muuta. Valitse Maanantai painamalla ok. Valitse + painikkeella haluamasi viikonpäivä. Valitse Muuta painamalla ok. Valitse Rele päällä painamalla ok. Valitse + tai - painikkeilla päällä/pois, hyväksy ok painikkeella. Valitse tunnit ja minuutit, hyväksy ok painikkeella. Paina ok kun asetettu päivä vilkkuu. Ohjelmointi:. Paina Menu-painiketta. Ohjelma vilkkuu. 2. Valitse Uusi Ohjelma painamalla ok. 3. Paina ok kunnes vapaiden paikkojen määrä näkyy. 2 sek. kuluttua näytölle tulee rele päällä. Päällä/pois valitaan + tai - painikkeilla. 4. Valitse aika painamalla ok. Valitse tunnit (+ tai -). 5. Paina ok, valitse minuutit (+ tai -). 6. Paina ok, näytölle tulee maanantai. 7. Paina + jos haluat toisen viikonpäivän ja hyväksy painamalla ok, tai valitse kopioi painamalla ok niin saat kopioitua saman kytkentäajan muille viikonpäville: Valitse plus tiistai painamalla ok Valitse plus keskiviikko painamalla ok Valitsemalla + hyppäät viikonpäivän yli, jne. 8. Valitse tallenna painamalla + painiketta. 9. Paina ok tallentaaksesi valinnat. Kytkentäaikojen poistaminen: Valitse Menu-painikkeella Ohjelma. Valitse Uusi Ohjelma painamalla ok. Valitse + painikkeella Poista. Valitse Yksi painamalla ok. Yhden viikonpäivän poistaminen: Valitse maanantai painamalla ok. Valitse + painikkeella haluamasi viikonpäivä. Valitse Poista painamalla ok. Paina lopuksi uudestaan ok. Kaikkien ohjelmien poistaminen: + painiketta painamalla näytölle tulee Kaikki. Valitse Hyväksy painamalla ok. Paina lopuksi uudestaan ok. Toista ohjelmointi kaikkien kytkentäaikojen osalta 92 Sähkökalusteet ja -tarvikkeet

193 ELKO RS6 Tele- ja datatuotteet Sisäänpyyntöjärjestelmä Pöytäkoje Pöytäkoje on tarkoitettu ovikojeen ohjaamiseen. Pöytäkojeen mukana tulee 2 m liitosjohto. Pöytäkoje ESCON valkoinen EKO03377 Ovikoje Ovikoje asennetaan huoneen oven ulkopuolelle pinta- tai uppoasennuksena. Ovikojeessa on kalvonäppäin ja kirkkaat, symboleilla varustetut LEO-merkkivalot ja summeri. Nimikilpi on valaistu, koko 37x9 mm. Asennus -osaiseen kojerasiaan tai pinta-asennuskehykseen Virrankulutus 80mA. Ovikoje valkoinen EKO0366 Kytkentäkaavio Ovikoje VAC 230 VAC RJ45 T568A -kytkentä RJ45 -liitin esim. Actassi CAT6 UTP Pöytäkoje Pöytäkojeen liitosjohto tai RJ45-laitejohto Sähkökalusteet ja -tarvikkeet 93

194 ELKO RS6 Tele- ja datatuotteet LSA+ pistorasiat Uppoasennettavat datapistorasiat Uppoasennettava K6 UTP RJ45-pistorasia. Selkeä EIA/TIA -mukainen värimerkintä liittimessä. Johtimien liitännät tehdään KRONE LSA PLUS-liitäntärimoihin LSA-käsityökalulla. Sisältää peitelevyn. Asennussyvyys 7 mm. EN standardin mukainen. RS6 xrj45 K6 UTP UA suora valkoinen EKO04547 RS6 2xRJ45 K6 UTP UA suora valkoinen EKO04548 Pinta-asennettavat datapistorasiat Pinta-asennettava K6 pistorasia, nousee vain 27 mm seinästä. Kytkentä LSA+ liitäntärimoihin. EIA/TIA -mukainen värimerkintä. Väri: valkoinen. RS6 xrj45 K6 UTP PA suora valkoinen EKO04549 RS6 2xRJ45 K6 UTP PA suora valkoinen EKO Sähkökalusteet ja -tarvikkeet

195 ELKO RS6 Tele, TV ja data Keskiölevyt RS6 keskiölevyt Toimitetaan ilman runko-osaa, vain muovi-osa. Puhelin 3-napainen valkoinen EKO0880 Radio/TV valkoinen EKO08543 Radio/TV, satelliittiantenni valkoinen EKO09679 RS6 umpikeskiölevyt -osaiselle kojeelle valkoinen EKO osaiselle kojeelle, 85x56 mm valkoinen EKO08924 RS6 liitinkeskiölevyt Suora Keskiölevy x RJ45 Systimax valkoinen EKO0922 Keskiölevy 2 x RJ45 Systimax valkoinen EKO0923 Keskiölevy x RJ45 Keystone (AMP/Tyco, Brandrex) valkoinen EKO09624 Keskiölevy 2 x RJ45 Keystone (AMP/Tyco, Brandrex) valkoinen EKO096 Keskiölevy x RJ45 LEXCOM valkoinen EKO09798 Keskiölevy 2 x RJ45 LEXCOM valkoinen EKO09802 Vino Keskiölevy x RJ45 Keystone (AMP/Tyco, Brandrex Slim) valkoinen EKO09522 Keskiölevy 2 x RJ45 Keystone (AMP/Tyco, Brandrex Slim) valkoinen EKO09494 Keskiölevy x RJ45 LEXCOM vino valkoinen EKO09800 Keskiölevy 2 x RJ45 LEXCOM vino valkoinen EKO09804 RS6 tele- ja kaiutinpistorasiat Kaiutinpistorasia -os. valkoinen EKO05258 Kaiutinpistorasia 2-os. valkoinen EKO05260 XLR-pistorasia -os. valkoinen EKO05262 XLR-pistorasia 2-os. valkoinen EKO05264 Sähkökalusteet ja -tarvikkeet 95

196 96 Sähkökalusteet ja -tarvikkeet Renova

197 Sisällys Esittely 98 Kytkimet ja vipupainikkeet 202 Painonapit ja merkkivalokalusteet 203 Pistorasiat ja pintakojerasiat 204 Pintakojerasiat ja kehykset 205 Kehykset ja tapettisuojat 206 Kytkimien lisätarvikkeet ja elektroniikkatuotteet 207 Elektroniikkatuotteet ja tele/datatuotteet 208 Tele/datatuotteet 209 Sähkökalusteet ja -tarvikkeet 97

198 Nostalgiaa ja nykyaikaa 98 Sähkökalusteet ja -tarvikkeet

199 Renova Kaikki ei ollut vanhaan hyvään aikaan paremmin. Mutta monet asiat olivat usein paljon kauniimpia. Joten jos harkitset vakiintuneen ympäristön sähköasennusten modernisointia tai täydentämistä, Renova on ratkaisu. Klassinen, ajaton muotoilu sisältää paljon hienoa: mustavalkoinen AJATTOMAN KAUNIS hienosti viimeistellyt komponentit vanhanaikaisista kiertokytkimistä uudenaikaisiin himmentimiin ja datapistorasioihin, kaikki tyylikkäänpyöreinä Renova mukautuu perinteiseen sisustukseen juuri haluamallasi tavalla. Sähkökalusteet ja -tarvikkeet 99

200 200 Sähkökalusteet ja -tarvikkeet

201 Sopivasti retro Renovan kalustesarja on trendikäs klassikko. Vaikka Renova noudattaa menneen ajan muotoilua, tekniikka vastaa nykyajan vaatimuksia ja tarpeita. Värivaihtoehtoina musta ja valkoinen. Ajatonta tunnelmaa Renova vääntökytkimellä. Renova sarjasta perinteiset vääntökytkimet. Mallistossa 5- ja 6- vääntökytkimet mustana ja valkoisena. Urbaani lasinen tyylinäyte Renova Glass on lasikehysmallisto, jonka pelkistetyt muodot sopivat hienosti niin julkisiin kaupunkiympäristöihin kuin tyylitietoisiin koteihinkin. Vaihtoehdot ovat musta ja valkoinen kehys yhdelle, kahdelle tai kolmelle laitteelle. Sähkökalusteet ja -tarvikkeet 20

202 Renova Kytkimet ja vipupainikkeet Vipukytkimet Vipukytkimet Vipukytkimet 6A c/c 60 uppokkojerasia-asennukseen tai 22 mm pintakojerasia-asennukseen. Kytkimissä jousiliittimet sekä 2 lisäliitintä (paitsi 6+6). Kytkimet varustettu kiinnityskynsillä. IP2. Täydennetään halutulla Renova kehyksellä. 2-kytkin 5-kytkin valkoinen musta valkoinen musta WDE0006 WDE0206 WDE006 WDE026 6-kytkin valkoinen musta WDE002 WDE kytkin valkoinen musta WDE0026 WDE kytkin valkoinen musta WDE003 WDE023 Vääntökytkimet Vääntökytkimet Vääntökytkimet 0A c/c 60 uppokkojerasia-asennukseen tai 35 mm pintakojerasia-asennukseen. Kytkimissä ruuviliittimet. Kytkimet varustettu kiinnityskynsillä. IP2. Täydennetään halutulla Renova kehyksellä. 5-vääntökytkin valkoinen musta WDE0066 WDE vääntökytkin valkoinen musta WDE0068 WDE0268 Vipupainikkeet Vipupainikkeet 6T vipupainike ja verhokytkin 6A c/c 60 uppokojerasia-asennukseen tai 22 mm pintakojerasia-asennukseen. Painikkeessa jousiliittimet. Painikkeet varustettu kiinnityskynsillä IP2. Täydennetään halutulla Renova kehyksellä. 6T-vipupainike valkoinen musta WDE0002 WDE0202 4T-verhokytkin valkoinen musta WDE0054 WDE0254 Kontrollikytkimet Vipupainike LED merkkivalolla 6T vipupainike LED merkkivalolla 6A c/c 60 uppokojerasia-asennukseen tai 22 mm pintakojerasia-asennukseen. Painikkeessa jousiliittimet sekä 2 lisäliitintä.painikkeet varustettu kiinnityskynsillä. IP2. Täydennetään halutulla Renova kehyksellä. 6T -vipupainike LED merkkivalolla valkoinen musta WDE0004 WDE0204 Kontrollikytkimet Kontrollikytkin LED merkkivalolla 6A c/c 60 uppokojerasia-asennukseen tai 22 mm pintakojerasia-asennukseen. Painikkeessa jousiliittimet sekä 2 lisäliitintä. Painikkeet varustettu kiinnityskynsillä. IP2. Täydennetään halutulla Renova kehyksellä. 2-kontrollikytkin valkoinen musta WDE0062 WDE Sähkökalusteet ja -tarvikkeet

203 Renova Painonapit ja merkkivalokalusteet Rinnankytketyt painonapit Parallell push-buttons Painonappi A punaisella tai teräksen värisellä linssillä c/c 60 uppokojerasia-asennukseen tai 35 mm pintakojerasiaasennukseen. Jousiliittimet. Sisältää E0 lampun. Painonappi varustettuna kiinnityskynsillä. IP2. Täydennetään halutulla Renova kehyksellä. Painonappi, teräksisellä linssillä valkoinen musta WDE0043 WDE0243 Painonappi, punaisella linssillä valkoinen musta WDE0048 WDE0248 Painonappi, punaisella linssillä ja erillisellä lamppupiirillä valkoinen musta WDE0053 WDE0253 Pienjännitepainikkeet Renova pienjännitepainikkeet keskiölevyllä, halk. 83 mm, asennussyvyys 25 mm. Kytkimen jännite 2-24 VAC / 2-30 VDC, suurin jatkuva virta 400 ma LED-merkkivaloissa 0 kohm etuvastus, ohjaus 24 V jännitteellä (AC/DC). Asennus c/c 60 uppokojerasiaan tai 35 mm pintakojerasiaan. IP20. Täydennetään halutulla Renova kehyksellä. -pienjännitepainike valkoinen WDE0070 musta WDE pienjännitepainike valkoinen musta WDE007 WDE027 4-pienjännitepainike valkoinen musta WDE0072 WDE0272 Merkkivalot Merkkivalot Merkkivalo A punaisella linssillä c/c 60 uppokojerasia-asennukseen tai 35 mm pintakojerasia-asennukseen. Jousiliittimet. Sisältää E0 lampun. Merkkivalokaluste varustettu kiinnityskynsillä. IP2. Täydennetään halutulla Renova kehyksellä. Merkkivalo, punaisella linssillä valkoinen musta WDE0080 WDE0280 Umpilevyt Umpilevyt Umpilevyt ruuvikiinnityksellä. Täydennetään halutulla Renova kehyksellä. Umpilevy valkoinen musta WDE0090 WDE0290 Sähkökalusteet ja -tarvikkeet 203

204 Renova Pistorasiat ja pintakojerasiat Yksiosaiset pistorasiat Yksiosaiset pistorasiat -osaiset pistorasiat 6A 250V turvasuluin ja jousiliittimin. Pistorasia voidaan asentaa c/c 60 uppokojerasiaan tai 35 mm pintakojerasiaan.pistorasia varustettu kiinnityskynsillä. Pistorasian asennysysvyys 29 mm. IP 2. Täydennetään halutulla Renova kehyksellä. -osainen pistorasia, maadoitettu valkoinen musta WDE003 WDE0303 Kaksiosaiset pistorasiat Kaksiosaiset pistorasiat 2-osaiset pistorasiat 6A 250V turvasuluin ja jousiliittimin. Pistorasia voidaan asentaa c/c 60 uppokojerasiaan tai 25 mm pintakojerasiaan.pistorasia varustettu kiinnityskynsillä. Pistorasiassa 2 lisäliitintä ( ei 2 piirisessä). IP 2. Täydennetään halutulla Renova kehyksellä. 2 -pistorasia maadoittamaton valkoinen musta WDE02 WDE pistorasia maadoitettu valkoinen musta WDE022 WDE pistorasia 2-piirinen maadoitettu valkoinen musta WDE026 WDE0326 Valaisin pistorasiat Valaisin pistorasiat Valasinpistorasiat seinäasennukseen, 230 V, 6A, jousiliittimet. Pistorasia voidaan asentaa c/c 60 uppokojerasiaan tai 22 mm pintakojerasiaan.täydennetään halutulla Renova kehyksellä. 2 -napainen valaisinpistorasia valkoinen musta WDE04 WDE034 Pintakojerasiat Pintakojerasiat Pintakojerasiat yksittäisille kojeille ja 2 -pistorasialle. Syvyydet 22 ja 35 mm. Voidaan asentaa c/c 60 kojerasian päälle. Pohjassa läpivientiaihiot. Täydennetään halutulla Renova kehyksellä. Pintakojerasia matala 22 mm valkoinen musta WDE050 WDE0350 Pintakojerasia korkea 35 mm valkoinen musta WDE05 WDE035 Pintakojerasia 2-pistorasialle 25 mm valkoinen musta WDE052 WDE Sähkökalusteet ja -tarvikkeet

205 Renova Pintajakorasiat ja kehykset Pintajakorasiat Pintajakorasiat Pintajakorasiat Ø83 mm. Ilman kytkentäliittimiä tai varustettuna 5-napaisella ytkentäliittimellä Jakorasia, ilman liittimiä valkoinen musta WDE060 WDE0360 Jakorasia, 5-napaisella liittimellä valkoinen musta WDE06 WDE036 Yhdistelmäkehykset Yhdistelmäkehykset -osaiset kehykset Yksittäisten Renova kojeiden asennukseen, voidaan käyttää uppoasennukseen tai yhdessä pintakojerasian kanssa. Metalli -, puu- ja marmorijäljitelmien materiaali on maalattu muovi. valkoinen musta teräs pronssi kupari titaani maapähkinä valkoinen marmori musta marmori WDE0400 WDE0420 WDE0440 WDE0444 WDE0448 WDE0452 WDE0456 WDE0460 WDE0464 Päätykehykset yhdistelmä asennukseen Päätykehykset Renova yhdistelmä asennukseen. Toimitetaan pareittain. Metalli -, puu- ja marmorijäljitelmien materiaali on maalattu muovi. valkoinen musta teräs pronssi kupari titaani maapähkinä valkoinen marmori musta marmori Keskikehykset yhdistelmäasennukseen Päätykehykset Renova yhdistelmä asennukseen. Asennetaan kahden päätykehyksen väliin. Metalli -, puu- ja marmorijäljitelmien materiaali on maalattu muovi. valkoinen musta teräs pronssi kupari titaani maapähkinä valkoinen marmori musta marmori WDE0402 WDE0422 WDE044 WDE0445 WDE0449 WDE0453 WDE0457 WDE046 WDE0465 WDE0403 WDE0423 WDE0442 WDE0446 WDE0450 WDE0454 WDE0458 WDE0462 WDE pistorasian kehykset Renova 2-pistorasioiden kojeiden asennukseen, voidaan käyttää uppoasennukseen tai yhdessä pintakojerasian kanssa. Metalli -, puu- ja marmorijäljitelmien materiaali on maalattu muovi. valkoinen musta teräs pronssi kupari titaani maapähkinä valkoinen marmori musta marmori WDE0404 WDE0424 WDE0443 WDE0447 WDE045 WDE0455 WDE0459 WDE0463 WDE0467 Lasiset yhdistelmäkehykset Renova -3 osaiset ja 2-pistorasian lasikehykset. Vain uppoasennukseen. -osainen lasikehys valkoinen WDE0406 musta WDE Sähkökalusteet ja -tarvikkeet 205

206 Renova Kehykset ja tapettisuojat Lasiset yhdistelmäkehykset Lasiset yhdistelmäkehykset 2-osainen lasikehys valkoinen musta WDE0407 WDE osainen lasikehys valkoinen musta WDE0408 WDE pistorasian lasikehys valkoinen musta WDE0409 WDE0429 Tapettisuojat Tapettisuoja yksittäisille kojeille. Ø6 mm. -osainen tapettisuoja valkoinen musta Kirkas WDE0500 WDE0503 WDE0506 Tapettisuojat yhdistelmäasennuksiin. Tapettisuojat päätyyn toimitetaan pareittain. Ø6 mm. Tapettisuoja pääty valkoinen musta kirkas WDE050 WDE0504 WDE Tapettisuojat yhdistelmäasennuksiin. Ø6 mm. Tapettisuoja keski valkoinen musta kirkas WDE0502 WDE0505 WDE Sähkökalusteet ja -tarvikkeet

207 Renova Kytkimien lisätarvikkeet ja elektroniikkatuotteet Kytkimien lisätarvikkeet Erilliset vivut kytkimille symboleilla. Soveltuvat käytettäviksi kaikkien Renova kytkmien ja painikkeiden kanssa. Kytkin vipu avain -symbolilla valkoinen musta WDE0530 WDE0533 Kytkin vipu kello -symbolilla valkoinen musta WDE053 WDE0534 Kytkin vipu lamppu -symbolilla valkoinen musta WDE0532 WDE0535 Erilliset paininikkeet painonapeille symboleilla. Punainen painike avain -symbolilla punainen WDE0523 Punainen painike kello -symbolilla punainen WDE0524 Punainen painike lamppu -symbolilla punainen WDE0525 Teräs painike kello -symbolilla teräs WDE0526 Valonsäätimet Transistorisäätimet 35/630W/VA Transistorisäätimet ATD35R ja ATD630R hehkulampuille, 230V halogeeneille ja elektronisillemuuntajille. Asennus c/c 60 uppokojerasiaan tai 35 mm pintakojerasiaan. Säätimissä 6-kytkin toiminto. Ruuviliittimet. IP20. Täydennetään halutulla Renova kehyksellä. Transistorisäädin 35W valkoinen musta WDE0600 WDE0607 Transistorisäädin 630W valkoinen musta WDE060 WDE0608 Valonsäätimet Universaalisäädin 420W/VA Universaalisäädin LTD420RC/RL hehkulampuille, 230V halogeeneille, elektronisille-, rautasydän- ja rengassydänmuuntajillemuuntajille. Asennus c/c 60 uppokojerasiaan tai 35 mm pintakojerasiaan. Säätimissä 6-kytkin toiminto. Ruuviliittimet. IP20. Täydennetään halutulla Renova kehyksellä. Universaalisäädin 420 W/VA valkoinen musta WDE0605 WDE062-0 v ohjain -0 V ohjain. Ohjain on tarkoitettu analogisäädöllä toimivien elektronisten liitäntälaitteiden säätöön. Ohjaimessa -kytkin/ vääntösäädin. Yhteen ohjaimeen voidaan kytkeä suoraan 4 liitäntälaitetta. Asennus c/c 60 uppokojerasiaan tai 35 mm pintakojerasiaan. Ruuviliittimet. IP20. Täydennetään halutulla Renova kehyksellä. -0 V ohjain valkoinen musta WDE0603 WDE060 Sähkökalusteet ja -tarvikkeet 207

208 Renova Elektroniikkatuotteet ja tele/datatuotteet Moottorisäätimet Ajastimet Moottorisäätimet Moottorisäädin -vaihepuhallinmoottoreille VA. Minimitason säätö, ei tarvitse nollajohdinta. Käynnistyy maksimi säädöllä. Asennus c/c 60 uppokojerasiaan tai 35 mm pintakojerasiaan. Ruuviliittimet. IP20. Täydennetään halutulla Renova kehyksellä. Moottorisäädin 400 VA valkoinen musta WDE0604 WDE06 2-napainen ajastin Elektroninen 2-napainen ajastin, 0 A. Ajastusaika voidaan 5, 30 min tai,2,4,8 tuntia. Voidaan asentaa c/c 60 kojerasiaan tai 35 mm pintakojerasiaan. IP2. Täydennetään halutulla Renova kehyksellä. 2-napainen ajastin valkoinen musta WDE064 WDE068 Liiketunnistimet Liiketunnistimet Liiketunnistin (PIR) 80 º, maksimi kuorma W/VA riippuen kuormasta. Resistiviinen (R), Kapasitiivinen (C) tai induktiivinen (L) kuorma, esimerkiksi elektroninen muuntaja (C) tai rautasydänmuunta (L). Erilaisia kuormia voi yhdistellä. Tarvitsee nollajohtimen. Ruuviliittimet. Havaintokulma 80 Säädettävä ajastus s-20 min ja valotaso lux. Asennuskorkeus -.5 m. Voidaan asentaa c/c 60 uppokojerasiaan tai 35 mm pintakojerasiaan. Täydennetään halutulla Renova kehyksellä. Liiketunnistin 2300 VA valkoinen WDE067 musta WDE062 Termostaatit Termostaatit Elektroniset termostaatit, 6A. Ruuviliittimet. LED -merkkivalo vihreä=valmiustila, punainen=lämmitys. Lämpötila-alue +5 C C. Asennus c/c 60 uppokojerasiaan tai 35 mm pintakojerasiaan. Täydennetään halutulla Renova kehyksellä. Huonetermostaatti 6A valkoinen musta WDE0622 WDE0624 Lattiatermostaatti 6A valkoinen musta WDE0623 WDE0625 RJ45 keskiölevyt Keskiölevyt Actassi liittimille - tai 2-osainen Actassi keskiölevy. Voidaan asentaa c/c 60 uppokojerasiaan tai 35 mm pintakojerasiaan. Liittimen kiinnitysrenkaat sisältyvät toimitukseen. Täydennetään halutulla Renova kehyksellä. Actassi keskiölevy xrj45 valkoinen musta WDE0700 WDE0702 Actassi keskiölevy 2xRJ45 valkoinen musta WDE070 WDE0703 Antennirasiat, R/TV Antennirasiat, R/TV Vakio antennirasiat radio/televisio. S on päättyvä antennirasia, S6-3 lapimeneviä antennirasioita. Voidaan asentaa c/c 60 uppokojerasiaan tai 35 mm pintakojerasiaan. Täydennetään halutulla Renova kehyksellä. Antennirasia R/TV- STl valkoinen musta WDE0720 WDE0740 Antennirasia R/TV- S6 valkoinen musta WDE072 WDE074 Antennirasia R/TV- S8 valkoinen musta WDE0722 WDE Sähkökalusteet ja -tarvikkeet

209 Renova Tele/datatuotteet Antennirasiat Antennirasia R/TV- S0 valkoinen musta WDE0723 WDE0743 Antennirasia R/TV- S3 valkoinen musta WDE0724 WDE0744 Antennirasiat R/TV/Data Antennirasiassa R/TV/Data on liittimet radio, televisio ja tietoliikenne liittymille. Asennus c/c uppokojerasiaan tai 35 mm pintakojerasiaan. Täydennetään halutulla Renova kehyksellä. Antennirasia R/TV/D-M8 valkoinen musta WDE0725 WDE0745 Antennirasia R/TV/D-M0 valkoinen musta WDE0726 WDE0746 Antennirasia R/TV/D-M3 valkoinen musta WDE0727 WDE0747 Antennirasiat R/TV/SAT Antennirasiassa R/TV/SAT on liittimet yhteisantennin R/TV varten sekä sateliittilautasta varten. Antennirasia X0 on päätyvä ja X0/X3 ovat läpimeneviä. Voidaan asentaa c/c 60 uppokojerasiaan tai 35 mm pintakojerasiaan. Täydennetään halutulla Renova kehyksellä. Antennirasia R/TV/SAT-X0 valkoinen musta WDE0728 WDE0748 Antennirasia R/TV/SAT-X0 valkoinen musta WDE0729 WDE0749 Antennirasia R/TV/SAT-X3 valkoinen musta WDE0730 WDE0750 Sähkökalusteet ja -tarvikkeet 209

210 20 Sähkökalusteet ja -tarvikkeet Artic

211 Sisällys Esittely 22 Pinta-asennettavat kuivan tilan kalusteet 28 Pinta-asennettavat roiskeveden pitävät kalusteet 220 Plus-rasiatarvikkeet 223 Jako- ja kojerasioiden kannet 224 Pintajakorasiat 226 Merkinantolaitteet 227 Valaisinpistorasiat ja -tulpat 228 Jatko- ja haaroituspistorasiat 229 Voimapistorasiat ja -tulpat 230 Kojeistopistorasiat 23 Ripustuspistorasiat 232 TOP Sähkökalusteet ja -tarvikkeet 2

212 Huomaamatonta tyylikkyyttä 22 Sähkökalusteet ja -tarvikkeet

213 Artic Artic-kalustesarja on neutraalin tyylikäs ja ihan tarkoituksella. Siihen ei kiinnitä huomiota. Mutta kun asiaan paneutuu, niin katse tavoittaa Articin joka päivä lukemattomissa julkisissa tiloissa ja kodeissa. Artic on asentajien ja suunnittelijoiden luottovalinta. Pinta-asennettavat Artic -sähköasennuskalusteet on kehitetty Pohjolan vaativiin olosuhteisiin, niin kuiviin sisä- kuin ulkotiloihin. Sähkökalusteet ja -tarvikkeet 23

214 24 Sähkökalusteet ja -tarvikkeet

215 Kostean tilan pinta-asennettavat kalusteet Ammattilaisten arvostamat Artic IP44 pinta sähköasennuskalusteet on vuosien kehitystyön tulos, jossa on huomioitu asennettavuus ja tyylikäs muotoilu. Tuotteet sopivat asennettavaksi erittäin vaativiin olosuhteisiin. Laadukkaiden materiaalien ansiosta kalustesarja soveltuu käytettäväksi kylmissä ja kosteissa tiloissa, mm. maatilojen ulkorakennuksissa. Erittäin hyvin kosteisiin tiloihin soveltuvat Artic kalusteet Pienikokoiset tiiviit Artic pinta IP44 asennuskalusteet kaikkiin vaativiin kohteisiin, joissa vaaditaan ehdotonta tiiviyttä. Sähkökalusteet ja -tarvikkeet 25

216 26 Sähkökalusteet ja -tarvikkeet

217 Kuivan tilan pinta-asennettavat sähkökalusteet Artic pinta IP2 sähköasennuskalusteet on suunniteltu kuiviin sisätiloihin. Tyylikäs ulkomuoto ja helppo asennettavuus takaavat onnistuneet lopputuloksen myös paikkoihin, joissa uppoasennus ei ole mahdollista. Kuivan tilan pintaasennettavat sähkökalusteet. Pinta-asennetavat sähköasennuskalusteet paikkoihin missä kaapeleiden ja kalusteiden upottaminen ei ole mahdollista. Sirot ja tyylikkäät Artic -pintaasennuskalusteet soveltuvat niin saneeraukseen kuin uudisrakentamiseen. Sähkökalusteet ja -tarvikkeet 27

218 Artic Pinta-asennettavat kuivan tilan kalusteet Kytkimet ja vipupainikkeet Pinta-asennettavat kytkimet IP2 Artic pinta-asennettavat kytkimet, 77 x 7 x 33 mm, 6 A 250 V. Kytkimissä on kaksi lisäliitintä, paitsi 6+6 -kytkin jossa ei ole lisäliittimiä. Kotelointiluokan IP2 mukaisessa asennuksessa johto tuodaan kojeelle sivulta tai alhaalta. Jousiliittimet. Artic pinta IP2 6/-kytkin valkoinen WDE Artic pinta IP2 7-kytkin valkoinen WDE Artic pinta IP2 2-kytkin valkoinen WDE Artic pinta IP2 5-kytkin valkoinen WDE Artic pinta IP2 6+6-kytkin valkoinen WDE Artic pinta IP2 ++-kytkin valkoinen WDE Kontrollikytkin Artic pinta-asennettava kontrollikytkin, 77x7x3 mm, 6A 250V. Kotelointiluokan IP2 mukaisessa asennuksessa johtotuodaan kojeelle sivulta tai alhaalta. Jousiliittimet. Artic pinta IP2 6K-kontrollikytkin valkoinen WDE Vipupainikkeet Artic pinta-asennettavat vipupainikkeet, 77 x 7 x 33 mm, 6 A 250 V. Painikkeissa on kaksi lisäliitintä. Kotelointiluokan IP2 mukaisessa asennuksessa johto tuodaan kojeelle sivulta tai alhaalta. Jousiliittimet. Artic pinta IP2 4T-verhokytkin valkoinen WDE Artic pinta IP2 6T-vipupainon. valkoinen WDE Artic pinta IP2 T-vipupainon. valkoinen WDE Sähkökalusteet ja -tarvikkeet

219 Artic Pinta-asennettavat kuivan tilan kalusteet Pistorasiat ja jakorasiat Suojamaadoitetut -pistorasiat Artic suojamaadoitetut pinta-asennettavat -osaiset pistorasiat turvasuluin, 65 x 65 x 42 mm, 6 A 250 V, jousiliittimin paitsi RL-merkityt joissa on ruuviliittimet. Kotelointiluokan IP2 mukaisessa asennuksessa johto tuodaan kojeelle sivulta tai alhaalta. Artic pinta IP2 -pistorasia valkoinen WDE Artic pinta IP2 -pistorasia RL valkoinen WDE Suojamaadoitetut 2-pistorasiat Artic suojamaadoitetut pinta-asennettavat 2-osaiset pistorasiat turvasuluin, 65 x 98 x 42 mm, 6 A 250 V, jousiliittimin paitsi RL-merkityt joissa on ruuviliittimet. Kotelointiluokan IP2 mukaisessa asennuksessa johto tuodaan kojeelle sivulta tai alhaalta. Artic pinta IP2 2-pistorasia valkoinen valkoinen WDE Artic pinta IP2 2-pistorasia RL valkoinen valkoinen WDE Suojamaadoittamattomat 2-pistorasiat Artic suojamaadoittamattomat pinta-asennettavat 2-osaiset pistorasiat turvasuluin, 65 x 98 x 42 mm, 6 A 250 V, ruuviliittimin. Artic pinta IP2 2-pistorasia maadoitt. RL valkoinen WDE Suojamaadoitetut 4-pistorasiat Artic suojamaadoitetut pinta-asennettavat 4-osaiset pistorasiat turvasuluin, 98 x 2 x 40 mm, 6 A 250 V, jousiliittimin. Artic pinta IP2 4-pistorasia valkoinen WDE Suojamaadoittamattomat 4-pistorasiat Artic suojamaadoittamattomat pinta-asennettavat 4-osaiset pistorasiat turvasuluin, 98 x 2 x 40 mm, 6 A 250 V, ruuviliittimin. Artic pinta IP2 4-pistorasia maadoitt. valkoinen WDE Sähkökalusteet ja -tarvikkeet 29

220 Artic Pinta-asennettavat roiskeveden pitävät kalusteet Kytkimet ja erikoiskytkimet Kytkimet 2, 3, 6 ja 7 Artic pinta-asennettavat IP44 kytkimet, 60 mm x 75 mm x 47 mm, 6 A 250 V. Kytkimissä on ruuviliittimet ja kaksi lisäliitintä (paitsi 6+6-kytkin, jossa ei ole lisäliittimiä). Artic pinta IP44 2-kytkin /0 valkoinen WDE Artic pinta IP44 3-kytkin 0A 400V valkoinen WDE Artic pinta IP44 6/-kytkin valkoinen WDE Artic pinta IP44 7-kytkin valkoinen WDE Artic pinta IP44 5-kytkin valkoinen WDE Artic pinta IP kytkin valkoinen WDE Kontrollikytkimet Artic pinta-asennettava kontrollikytkin, 77x7x3 mm, 6A 250V. Kotelointiluokka IP44. Artic pinta IP44 2K-kytkin valkoinen WDE Artic pinta IP44 6/K-kytkin valkoinen WDE Vääntökytkimet Avaimella ohjattava kytkin. Avaimen saa pois sekä että 0 -asennossa. Ei sisällä peitelevyä. Pinta-asennuskehys 33 mm. Asennettavissa yhdistelmiin. 0A, 250V. Kosketin: sulkeutuva (avautuva kosketin saatavissa tilauksesta). Artic pinta IP54 2-vääntökytkin valkoinen WDE Artic pinta IP54 3-vääntökytkin valkoinen WDE Artic pinta IP54 5-vääntökytkin valkoinen WDE Artic pinta IP54 6/-vääntökytkin valkoinen WDE Artic pinta IP54 7-vääntökytkin valkoinen WDE Öljy- ja kaasupoltinkytkimet Pinta-asennettavat IP44 öljy- ja kaasupoltinkytkimet, 60 mm x 75 mm x 50 mm, 6 A 250 V, ruuviliittimin. Artic pinta IP44 2-kytkin Öljypoltin WDE Artic pinta IP44 2-kytkin Kaasupoltin WDE Sähkökalusteet ja -tarvikkeet

221 Artic Pinta-asennettavat roiskeveden pitävät kalusteet Vipupainikkeet Painonappikytkimet Artic pinta-asennettava IP44 painonappikytkin, 60 mm x 75 mm x 46 mm. LED-merkkivalon ohjausjännite 2 / 24 / 48 V AC / DC tai 230 V AC, virrankulutus n. 20 ma. Kytkimen suurin jännite 250 V AC / 48 V DC, suurin virta taulukon mukaan: 2 V DC: 5 A resist., 3 A indukt. 24 V DC: 4 A resist., 3 A indukt. 48 V DC: 3 A resist., 2 A indukt. 2 V AC: 5 A resist., 3 A indukt. 24 V AC: 5 A resist., 3 A indukt. 48 V AC: 5 A resist., 3 A indukt. 250 V AC: 3 A resist., 2 A indukt. Tuotepakkaus sisältää punaisen ja kirkkaan painikelinssin. Artic pinta IP44 P2-painonappi valkoinen WDE0900 Verhokytkimet Artic pinta-asennettavat IP44 verhokytkin vipupainikkeilla, 60 mm x 75 mm x 47 mm, 6 A 250 V. Ruuviliittimin, 2 lisäliitintä. Artic pinta IP44 4T-verhokytkin valkoinen WDE Vipupainikkeet Artic pinta-asennettavat IP44 vipupainikkeet, 60 mm x 75 mm x 47 mm, 6 A 250 V. Kirkas linssi ja hohtolamppu, T-vipupainikkeessa erillinen lamppupiiri. Ruuviliittimin, 2 lisäliitintä. Artic pinta IP44 T-vipupainike valkoinen WDE090 5 Artic pinta IP44 6T-vipupainike valkoinen WDE Sähkökalusteet ja -tarvikkeet 22

222 Artic Pinta-asennettavat roiskeveden pitävät kalusteet Merkkivalot, pistorasiat ja pistorasiakytkinyhdistelmät Artic pinta IP44 merkkivalot Artic pinta-asennettava IP44 merkkivalo, 60 mm x 75 mm x 46 mm. Valolähteenä punainen LED-valodiodi. Ohjausjännite 2 / 24 / 48 V AC / DC tai 230 V AC, virrankulutus n. 20 ma. Artic pinta IP44 punainen merkkivalo valkoinen WDE pistorasiat Suojamaadoitetut, pinta-asennettavat IP44 -pistorasiat turvasuluin, 60 mm x 75 mm x 54 mm, 6 A 250 V. Ruuviliittimet. Artic pinta IP44 -pistorasia valkoinen WDE pistorasiat Suojamaadoitetut, pinta-asennettavat IP44 2-pistorasiat turvasuluin, 89 mm x 75 mm x 48 mm, 6 A 250 V. Ruuviliittimet. Artic pinta IP44 2-pistorasia valkoinen WDE Pistorasiakytkinyhdistelmät Suojamaadoitettu, pinta-asennettava IP44 pistorasia-kytkinyhdistelmä, 3 mm x 75 mm x 5 mm, 6 A 250 V. Ruuviliittimet. Artic pinta IP44 6/-kytkin+pistorasia valkoinen Sähkökalusteet ja -tarvikkeet

223 Artic Plus-rasiatarvikkeet RJ 20 apurasia 380 V RJ 20 apurasia 380 V. Mitat 20 x 20 mm. Rasian sivuilla on 8 kpl 6-25 mm ja 3 kpl mm, pohjassa 6 kpl 6 mm ja 4 kpl 20 mm nysäaihioita. Kun rasia varustetaan kannella, se sopii: - apurasiaksi pitkissä putkivedoissa, - laiterasiaksi eräille sähkötarvikkeille, - pieneksi nousujohto- ja haaroitusrasiaksi, - haaroitusrasiaksi teleasennuksiin ( esim. puhelintalokaapeli haaroitusrasiaksi pientaloissa) RSK 20 kansi apurasiaan Mitat 230 x 230 x 8 RJ 20 apurasia 380V RSK 20 kansi apurasiaan Maxirasia Kannellinen maxirasia. Ulkomitat 230 x 248 x 86 mm. Mitat kannen kanssa 248 x 248 x 98 mm. Nysäaihiot sivussa: KN 32, KN 40, KN 50 4 kpl KN 20 8 kpl KN 6, KN 20 8 kpl RN 6, RN 20, RN kpl Nysäaihiot pohjassa KN 20 4 kpl Maxirasia Sähkökalusteet ja -tarvikkeet 223

224 Artic Jako- ja kojerasioiden kannet Matalat valaisinpistorasiat Jakorasian kansi RSK, sileä IP20 Sileä IP 20 jakorasian kansi. Ulkohalkaisia Ø 0 mm, korkeus 4,5 mm, kiinnitysruuvien väli 78 mm. Matala rakenne. Sisältää ruuvien peitenastat. RSK sileä kansi IP20 jakorasiaan Jakorasian kansi RSK 40, sileä IP44 Sileä IP 44 jakorasian kansi. Ulkohalkaisia Ø 0 mm, korkeus 4,5 mm, kiinnitysruuvien väli 78 mm. Matala rakenne. Sisältää ruuvien peitenastat. RSK 40 sileä kansi IP Jakorasian siirtokansi RKL, IP20 Uppo- tai pinta-asennukseen. Kahdelle johtimelle vedonoistajalla esim. valaisimien siirtoon. Ulkohalkaisia Ø 0 mm, korkeus 5 mm. Kiinnitysruuvien väli mm. RKL siirtokansi IP20 jakorasiaan Jakorasian ripustuskansi RRK, IP20 Ripustuspaino max. 5 kg. Ulkohalkaisia Ø 0 mm. Kiinnitysruuvien väli mm. RRK ripustuskansi IP20 jakorasiaan Jakorasian liitäntäkansi RLK 2, IP20 Puolikiinteään asennukseen vedonpoistajalla. Ulkohalkaisia Ø 0 mm, korkeus 33 mm. Kiinnitysruuvien väli mm. RLK 2 liitäntäkansi IP20 jakorasiaan Sähkökalusteet ja -tarvikkeet

225 Artic Jako- ja kojerasioiden kannet Matalat valaisinpistorasiat Jakorasian liitäntäkansi RLK 40, IP44 Puolikiinteään asennukseen vedonpoistajalla. Ulkohalkaisia Ø 0 mm, korkeus 33 mm. Kiinnitysruuvien väli 78mm. RLK 40 liitäntäkansi IP44 jakorasiaan Jakorasian liitäntäkansi RLK 43, IP44 Puolikiinteään asennukseen kolmella kalvotiivisteellä ja vedonpoistajalla. Kiinnitysruuvien väli 78 mm. Mitat 0 x 0 x 34 RLK 43 liitäntäkansi IP44 jakorasiaan Kojerasian siirtokansi RKK, IP20 Uppo- taipinta-asennukseen. Ulkohalkaisia Ø 90 mm, korkeus 4,5 mm. Kiinnitysruuvien väli 60 mm. RKK siirtokansi IP20 kojerasiaan Kojerasian liitäntäkansi RKK 42 Puolikiinteään asennukseen kahdella kalvotiivisteellä ja vedonpoistajalla. Kiinnitysruuvien väli 60 mm. RKK 42 liitäntäkansi IP44 kojerasiaan Sähkökalusteet ja -tarvikkeet 225

226 Artic Pintajakorasiat Pintajakorasiat IP20 Pinta IP20: mitat 60 mm x 60 mm x 30 mm, ilman liitintä tai 5-osaisella 400 V ruuviliittimellä, enint. 4 x 2,5 mm2 / liitin, 2 x 2,5 mm2 / rasia. Renova pintajakorasia IP20: halk. 83 mm x 22 mm, ilman kytkentäliittimiä. Jakorasia IP20, tyhjä, valkoinen valkoinen IMT Jakorasia IP20+liitin, valkoinen valkoinen IMT Renova pintajakorasia valkoinen valkoinen E Renova pintajakorasia musta musta E Pintajakorasiat IP55 Aqua-pintajakorasia 2,5mm2 440 V: mitat 87 mm x 87 mm x 40 mm, ilman kytkentäliittimiä. Rasian sivuilla 8 kpl puhkaistavia kalvotiivisteitä, pohjassa 2 kalvotiivisteaihiota. U56 jakorasia, IP55, valkoinen IMT Kalvotiiviste U56 jakorasiaan IMT Ruuviliitin U56 jakorasiaan 5x2,5mm IMT Pintajakorasiat IP65 Aqua-pintajakorasia 2,5mm2 440 V: mitat 87 mm x 87 mm x 40 mm, ilman kytkentäliittimiä. Rasian sivuilla 8 kpl puhkaistavia kalvotiivisteitä, pohjassa 2 kalvotiivisteaihiota. U56 jakorasia, IP65, valkoinen IMT Kalvotiiviste U56 jakorasiaan IMT Vedonpoistaja U56 jakorasiaan IMT Ruuviliitin U56 jakorasiaan 5x2,5mm IMT Sähkökalusteet ja -tarvikkeet

227 Artic Merkinantolaitteet Pöytäkoje Deskon Pöytäkojeella ohjataan ovikojeen (706480) valoja sekä yhtä lisälaitetta. Tätä varten kojeessa on viisi kytkintä. Kojeeseen voidaan liittää elektroninen välikosketin. Koje toimitetaan 8-napaisella johdolla. Pöytäkoje voidaan liittä vanhoihin järjestelmiin, joissa on käytössä perustoiminnot. Deskon pöytäkoje + välijohto Deskon pöytäkojepistorasia Sisäänpyyntökoje Sisäänpyyntökoje keskiölevyllä 70 mm x 70 mm, peitelevyllä 85 mm x 85 mm. Sisäänpyyntökojeen valoja ohjataan pöytäkojeella Vakio Deskon ovikoje valkoinen Sähkökalusteet ja -tarvikkeet 227

228 Artic Valaisinpistorasiat ja -tulpat Pinta-asennettavat valaisinpistorasiat Seinälle pinta-asennettavat valaisinpistorasiat, 6 A 250 V. 2-napainen pintavalaisinpistorasia valkoinen E napainen pintavalaisinpistorasia valkoinen E napainen+suojakosketin pintavalaisinpistorasia valkoinen E napainen+suojakosketin valaisinpistorasia matala valkoinen WDE Valaisinliitinpistorasiat Liitäntäjohtoon asennettavat valaisinliitinpistorasiat vedonpoistajalla, 6 A 250 V. 2-napainen valaisinliitinpistorasia valkoinen E napainen valaisinliitinpistorasia valkoinen napainen+suojakosketin valaisinliitinpistorasia valkoinen E Valaisinpistorasiat Kattoon asennettavat valaisinpistorasiat koukulla, 6 A 250 V. Suurin ripustuspaino 5 kg. Asennetaan joko jakorasiaan tai pintaan kahdella 4 mm ruuvilla, ruuvien etäisyys 78 mm. Kaksi lisäliitintä. 2-napainen valaisinpistorasia valkoinen E napainen valaisinpistorasia valkoinen E napainen+suojakosketin valaisinpistorasia valkoinen E napainen+suojakosketin valaisinpistorasia, matala valkoinen WDE Valaisinpistotulpat, johtoaukko sivussa Valaisinpistotulpat vedonpoistajalla, 6 A 250 V. 2-napainen valaisinpistotulppa valkoinen E napainen valaisinpistotulppa valkoinen E napainen+suojakosketin valaisinpistotulppa valkoinen E Valaisinpistotulpat, johtoaukko takana Valaisinpistotulpat vedonpoistajalla, 6 A 250 V. 2-napainen valaisinpistotulppa valkoinen E napainen valaisinpistotulppa valkoinen E napainen+suojakosketin valaisinpistotulppa valkoinen E Sähkökalusteet ja -tarvikkeet

229 Artic Jatko- ja haaroituspistorasiat Jatko- ja haaroituspistorasiat, 6 A 250 V. -jatkopistorasiat IP34 -jatkopistorasia IP34 oranssi jatkopistorasia IP34 harmaa jatkopistorasia IP34 musta haaroituspistorasiat IP34 2-haaroituspistorasia IP34 oranssi haaroituspistorasiat IP34 4-haaroituspistorasia IP34 harmaa haaroituspistorasia IP34 oranssi Pistotulpat IP20 & IP34 Jatko- ja haaroitupistorasiat, 6 A 250 V. IP20 pistotulppa valkoinen IP34 pistotulppa valkoinen IP34 pistotulppa harmaa IP34 pistotulppa musta IP34 pistotulppa oranssi Sähkökalusteet ja -tarvikkeet 229

230 Artic Voimapistorasiat ja -tulpat Voimapistorasiat IP20 IP20 voimapistorasiat, 6 A 400 V. Uppoasennettava, voidaan asentaa jakorasiaan. Mitat 00 mm x 00 mm x 42 mm, upotussyvyys 32 mm. Voimapistorasia IP20 6A 230/400V valkoinen Voimapistorasiat IP44 IP44 voimapistorasiat, 6 A 400 V. Mitat: pinta-asennettava 94 mm x 94 mm x 68 mm, uppoasennettava 00 mm x 00 mm x 40 mm, asennetaan kojerasiaan, upotussyvyys 30 mm. Voimapistorasia IP44 6A 230/400V pinn. valkoinen Voimapistorasia IP44 6A 230/400V valkoinen Voimapistotulpat IP44 voimapistorasiat, 6 A 400 V. Mitat: pinta-asennettava 94 mm x 94 mm x 68 mm, uppoasennettava 00 mm x 00 mm x 40 mm, asennetaan kojerasiaan, upotussyvyys 30 mm. Voimapistotulppa6A 3P+N+maa IP34 valkoinen Sähkökalusteet ja -tarvikkeet

231 Artic Kojeistopistorasiat -os. kojeistopistorasiat IP20 Sisäänrakennettavat kojeistopistorasiat, 6 A 250 V. -kojeistopistor. etulevykiinn. valkoinen os. kojeistopistorasiat IP54 -kojeistopistorasia IP54 RL valkoinen kojeistopistorasia IP54 RL sininen kojeistopistorasia IP54 RL musta kojeistopistorasia IP54 RL harmaa kojeistopistorasia IP54 JL valkoinen kojeistopistorasia IP54 JL sininen kojeistopistorasia IP54 JL musta kojeistopistorasia IP54 JL harmaa os. kojeistopistorasiat IP20 2-kojeistopistorasia IP20 RL valkoinen os. kojeistopistorasiat IP44 6A, 250V, jousiliittimin. Mahdollistaa 5-johdinketjutuksen pinta-asennettavissa 2- ja 4-osaisissa kuivantilan pistorasioissa. 2-kojeistopistorasia IP44 RL valkoinen kojeistopistorasia IP44 RL sininen Sähkökalusteet ja -tarvikkeet 23

232 Artic Ripustuspistorasiat Pinta-asennettavat kytkimet IP55 Suojamaadoitetut ripustus/pintapistorasiat, 67 mm x 73 mm x 6 mm, 6 A 250 V, läpimenevää 3-vaihekaapelia (L + L2 + L3 + N + PE) varten. Kotelointiluokka IP44. -ripustuspistorasia 3-vaiheelle IP ripustuspistorasia 3-vaiheelle IP Sähkökalusteet ja -tarvikkeet

233 Artic Sähkökalusteet ja -tarvikkeet 233

234 Artic TOP 20 saatavilla 206 loppuun Artic 6/-kytkin valkoinen WDE Artic 5-kytkin valkoinen WDE Artic 6T-vipupainike valkoinen WDE Artic 6+6-kytkin valkoinen WDE00323 Artic keskiölevy R+TV+SAT valkoinen WDE Artic 2XActassi ilman liittimiä valkoinen WDE0023 Artic -yleispintarasia 38mm valkoinen WDE002 5 Artic -kombipintarasia 2mm valkoinen WDE Artic lista-as.kotelo korkea aihiolla valkoinen WDE Artic -pistorasia JL valkoinen WDE Artic -pistorasia peitelevyllä valkoinen WDE Artic 2-pistorasia vino valkoinen WDE Artic 2-pistorasia peitelevyllä valkoinen WDE Artic umpilevy valkoinen WDE Artic -kehys valkoinen WDE Artic 2-kehys valkoinen WDE Artic 3-kehys valkoinen WDE Artic 4-kehys valkoinen WDE Artic 5-kehys valkoinen WDE08050 Artic STF-6 lattiatermostaatti valkoinen CCT02323 Artic ATD35R valonsäädin valkoinen CCTFL Sähkökalusteet ja -tarvikkeet

235 Artic 2-os. pistorasiat keskiölevyllä, yhdistelmäkehykset 2-os. pistorasiat keskiölevyllä Suojamaadoitetut Artic 2-vinopistorasiat keskiölevyllä 70 mm x 70 mm, 6 A 250 V, IP2, turvasuluin. Pistorasioissa on jousiliittimet, paitsi RL-merkityt, joissa on ruuviliittimet. lisäliitin. Asennussyvyys 9 mm. Artic 2-pistorasia vino valkoinen WDE Artic 2-pistorasia vino RL valkoinen WDE Artic 2-pistorasia vino RL oranssi WDE00473 Artic 2-pistorasia vino RL vihreä WDE00472 Artic 2-pistorasia vino RL sininen WDE0047 Artic 2-pistorasia vino RL punainen WDE00484 Erikoisvärilliset yhdistelmäkehykset Artic -kehys 85 mm oranssi WDE00470 Artic -kehys 85 mm vihreä WDE00469 Artic -kehys 85 mm sininen WDE00468 Artic -kehys 85 mm punainen WDE00485 Artic 2-kehys 85 x 56 mm oranssi WDE00467 Artic 2-aukkoinen 85 x 56 mm vihreä WDE00466 Artic 2-aukkoinen 85 x 56 mm sininen WDE00465 Artic 2-aukkoinen 85 x 56 mm punainen WDE00486 Artic 3-kehys 85 x 227 mm oranssi WDE00464 Artic 3-kehys 85 x 227 mm vihreä WDE00463 Artic 3-kehys 85 x 227 mm sininen WDE00462 Artic 3-kehys 85 x 227 mm punainen WDE00487 Sähkökalusteet ja -tarvikkeet 235

236 236 Sähkökalusteet ja -tarvikkeet Robust

237 Sisällys Esittely 238 Iskun kestävät kalusteet 242 Sähkökalusteet ja -tarvikkeet 237

238 238 Sähkökalusteet ja -tarvikkeet 238 Kovaan käyttöön

239 Robust On paikkoja, joissa sähkökalusteita käyttävät tuhannet, jopa sadat tuhannet ihmiset. Loputon mekaaninen kulutus asettaa tuotteille kovat vaatimukset. Robust-tuotevalikoima koostuu helposti ja nopeasti asennettavista, koviakin iskuja kestävistä sähkökalusteista, joita käytetään paljon mm. kouluissa, lentoasemilla, hotelleissa ja muissa julkisissa tiloissa. Purkamiseen tarvitaan aina työkalu, mikä on lapsiturvallisuuden kannalta tärkeä asia. Schneider Electric on ensimmäisenä yrityksenä Pohjoismaissa luokitellut pistorasioita ja kytkimiä kansainvälisen iskunkestävyysstandardin (IEC 62262) mukaan toiseksi korkeimpaan luokkaan IK09. Tämä tarkoittaa sitä, että tuote kestää 0 joulen iskun, mikä vastaa 6 kilon lekan iskua 20 senttimetrin korkeudesta. Sähkökalusteet ja -tarvikkeet 239

240 240 Sähkökalusteet ja -tarvikkeet

241 Kestää kulutusta Tavalliset sähköasennuskalusteet kestävät huonosti paikoissa, joissa ne altistuvat erityiselle kulutukselle. Tälläisiä paikkoja ovat esimerkiksi suurkeittiöt, maatilat, varastot, urheiluhallit, koulut, nuorisotilat, hotellit, metrot, lentoasemat, vankilat ja poliisiasemat. Vaativat olosuhteet ja nopea kuluminen lyhentävät tuotteen käyttöikää huomattavasti. Kestävä ja turvallinen Robust-asennuskaluste on helppo ja nopea asentaa Vaativiin ja kulutukselle alttiisiin kohteisiin Schneider Electric on kehittänyt oman, koviakin iskuja kestävän Robusttuotevalikoiman. Pitkäikäisten Robust-tuotteiden asennus on turvallista, sillä iskunkestävä kehys asennetaan neljällä ruuvilla ja peitenastalla. Kehyksen purkaminen vaatii työkaluja, mikä tekee tuotteesta myös erittäin lapsiturvallisen. Tuotteiden yksityiskohdat on suunniteltu helpottamaan ja nopeuttamaan asennustyötä. Turvallinen asennus Kehys asennetaan neljällä ruuvilla ja peitenastalla. Erittäin iskunkestävä. Purkaminen vaatii työkaluja. Pitkä käyttöikä IK09 luokiteltu iskunkestävyys. Monipuolinen Laaja valikoima monipuolisilla toiminnoilla. Lapsiturvallinen Erittäin lapsiturvallinen. Purkamiseen tarvitaan työkaluja. Ruuvi/Peitenasta Lisää turvallisuutta T20 ruuveilla. Nopea asennus Samat hyvät ominaisuudet kuin muissa tuotteissamme. Sähkökalusteet ja -tarvikkeet 24

242 Robust Iskun kestävät kalusteet IK09 6 A Kytkimet, keskiölevyllä Kytkimet keskiölevyllä ja jousiliittimillä. Asenneukset C/C 60 uppokojerasioihin. 6A, 250 V, IP20. 2-Kytkin valkoinen WDE Kytkin valkoinen WDE Kytkin valkoinen WDE /-Kytkin valkoinen WDE Kytkin valkoinen WDE Verhokytkin valkoinen WDE Vipupainike 6T valkoinen WDE Vipupainike T, erillinen lamppupiiri valkoinen WDE00090 Painikkeet, keskiölevyllä Painikkeet keskiölevyllä ja jousiliittimillä. Asenneukset C/C 60 uppokojerasioihin. 6A, 250 V, IP20. Painike valkoinen WDE0009 Painike, erillinen lamppupiiri valkoinen WDE00092 Merkkivalo, keskiölevyllä Merkkivalo keskiölevyllä ja jousiliittimillä. Asenneukset C/C 60 uppokojerasioihin. 6A, 250 V, IP20. E0 lamppu. Merkkivalo E0 valkoinen WDE00096 pistorasia, keskiölevyllä -pistorasia keskiölevyllä ja jousiliittimillä. Asennus C/C 60 uppokojerasioihin. 6A, 250V, IP20. Pistorasia -osainen valkoinen WDE pistorasia kokopeitelevyllä 2-pistorasia kokopeitelevyllä ja jousiliittimillä. Asennus C/C 60 uppokojerasiaan. 6A, 250V, IP20. Sisältää 4 kiinnitysruuvien peitenastaa. Pistorasia 2-osainen valkoinen WDE Sähkökalusteet ja -tarvikkeet

243 Robust Iskun kestävät kalusteet IK09 2 pistorasia pintakehyksellä 2-pistorasia pintasennukseen, jousiliittimillä. 6A, 250V, IP20. Sisältää 4 kiinnitysruuvien peitenastaa. Pistorasia 2-osainen valkoinen WDE Antennikeskiölevyt Antennikeskiölevyt, R/TV ja R/TV/SAT. Eivät sisällä antennikojetta. Keskiölevy antenni, R/TV valkoinen WDE00099 Keskiölevy antenni, R/TV/SAT valkoinen WDE Keskiölevyt data-liittimille - ja 2-osainen keskiölevy Actassi liittimille. Liitin kiinnittyy keskiölevyyn kiinnitysrenkailla (esim. valkoinen ). Keskiölevy -osainen valkoinen WDE00097 Keskiölevy 2-osainen valkoinen WDE00098 Kehykset Kehykset asennetaan kojeen päälle ja kiinnitetään seinäpintaan neljällä ruuvilla. Mukana neljä kiinnitysruuvien peitenastaa. Kehys -osainen valkoinen WDE00093 Kehys 2-osainen valkoinen WDE00094 Pintakehys osainen Pintakehys -osaisten kojeiden pinta-asennukseen.pintakehys kiinnitetään seinäpintaan neljällä ruuvilla. Mukana neljä kiinnitysruuvien peitenastaa Pintakehys -osainen valkoinen WDE00095 Tarvikkeet Kiinnitysruuvien peitenasta. Pakkaus sisältää neljä peitenastaa. Peitenasta valkoinen WDE00092 Sähkökalusteet ja -tarvikkeet 243

244 Asennustarvikkeet 244 Sähkökalusteet ja -tarvikkeet

245 Sisällys JR-rasiatarvikkeet 246 JR-palorasiat Asennusohjeet 250 JR-rasiat Tekniset tiedot 25 JR-palorasiat Tekniset tiedot 253 JR-kojerasiat valukannella Tekniset tiedot 254 Optiline-tuotteet Minilistat 255 Optiline-tuotteet Tekniset tiedot 260 Sähkökalusteet ja -tarvikkeet 245

246 Asennustarvikkeet JR-rasiatarvikkeet Valikoima Tuotenimi JR kojerasiat Mitat KxLxS (mm) Snro Tuote nro Määrä/ Kojerasia ilman nysiä. Toimitetaan rappauskannella varustettuna. Säädettävä korotusrengas 0-27 mm levyvahvuuksille. Yksi nysäaihio avattuna valmiiksi. JR 00 kojerasia 7/57/ IMT Kojerasia matalalle 2-pistorasialle. Toimitetaan rappauskannella varustettuna. JR,5 kojerasia 90/58/ IMT JR 02 kojerasia, jossa yksi JN2 6/20 mm kaksoisnysä. JR 05 kojerasia, jossa yksi JN2. 20 mm kaksoisnysä. Rasiat toimitetaan rappauskannella varustettuna. Säädettävä korotusrengas 0-27 mm levyvahvuuksille. JR 02 kojerasia 04/57/ IMT JR 05 kojerasia 04/57/ IMT Kojerasia yhdellä JN 2 kaksoisnysällä. Säädettävä korotusrengas 3-39 mm levyvahvuuksilla. Toimitetaan ilman rapauskantta. JR 03 syvä kojerasia 04/82/7 504 IMT Kojerasia kahdella JN 2 kaksoisnysällä. Toimitetaan rappauskannella varustettuna. Säädettävä korotusrengas 0-27 mm levyvahvuuksille. JR 04 kojerasia 36/57/ IMT Kojerasia, jossa yksi JNJ 2 kaksoisjoustonysä. Toimitetaan rappauskannella varustettuna. Säädettävä korotusrengas 0-27 mm levyvahvuuksille. JR 2 kojerasia 22/57/ IMT Kojerasia kahdella JNJ 2 kaksoisjoustonysällä. Toimitetaan rappauskannella varustettuna. Säädettävä korotusrengas 0-27 mm levyvahvuuksille. JR 4 kojerasia 72/57/ IMT Kaksoiskojerasia ilman nysiä. Toimitetaan rappauskannella ja sisään tulevalla väliseinällä varustettuna. Sopii myös kaksoiskipsiseinään poistamalla haittapalat rasian sivuilta. JR 20 kaksoiskojerasia 42/58/ IMT Tilava kojerasia JNJ 2 kaksoisjoustonysällä. Tilavat kojerasiat asennuksiin jossa tarvitaan enemmän tilaa, esim säätimet, dataasennukset yms. Sisältää rappauskannen. JR 24 Big box 3 mm 93/58/ IMT JR 25 Big box 26 mm 93/7/ IMT Sähkökalusteet ja -tarvikkeet

247 Asennustarvikkeet JR-rasiatarvikkeet Valikoima Tuotenimi Mitat KxLxS (mm) JR kojerasiat valuukannella Kojerasiat betonivaluun. Rasioissa mukana 2 JN2 6/20 mm kaksoisnysää. JR2 säädettävällä korotusrenkaalla 0-27 mm levyvahvuuksille. JR22 säädettävällä korotusrenkaalla 3-39 mm levyvahvuuksille. rasioissa mukana tiivis betonivaluihin sopiva kansi. Snro Tuote nro Määrä/ JR 2 kojerasia 04/57/ IMT JR 22 04/57/ IMT JR palorasiat JR 00 kojerasia 7/57/ IMT JR,5 kojerasia 90/86/ IMT JR 20 kojerasia 42/7/ IMT JR 08 jakorasia 95/58/ IMT JR jakorasiat Jakorasia ilman nysiä. Toimitetaan rappauskannella varustettuna. Kiinnitysruuvien väli 78 mm. Pohjassa metallilevyt, joissa ruuvitornit ovat kiinni, näin saadaan erinomainen ripustuslujuus. Sivunaulausmahdollisuus. Voidaan korottaa korotusrenkaalla JKR 8. JR 08 jakorasia 95/58/ IMT Jakorasia, jossa neljä JN 2 kaksoisnysää. Toimitetaan rappauskannella varustettuna. Kiinnitusruuvien väli 78 mm. Pohjassa metallilevyt, joissa ruuvitornit ovat kiinni, näin saadaan erinomainen ripustuslujuus. Sivunaulausmahdollisuus. Voidaan korottaa koortusrenkaalla JKR 8. JR 08 jakorasia 56/58/56 50 IMT Jakorasia, jossa neljä JNJ 2 kaksoisjoustonysää. Toimitetaan rappauskannella varustettuna. Kiinnitusruuvien väli 78 mm. Pohjassa metallilevyt, joissa ruuvitornit ovat kiinni, näin saadaan erinomainen ripustuslujuus. Sivunaulausmahdollisuus. Voidaan korottaa koortusrenkaalla JKR 8. JR 8 jakorasia 90/58/ IMT KN keskusnysä KN6 keskusnysä 6mm ø IMT KN 20 keskusnysä 20mm ø IMT KN 25 keskusnysä 25mm ø IMT KN 32 keskusnysä 32mm ø IMT KN 40 keskusnysä 40mm ø IMT KN 50 keskusnysä 50mm ø IMT Putken jatkomuhvi RJM RJM 6 jatko 6mm putkelle ø IMT RJM 20 jatko 20mm putkelle ø IMT RJM 25 jatko 25mm putkelle ø IMT RJM 32 jatko 32mm putkelle ø IMT RJM 40 jatko 40mm putkelle ø IMT RJM 50 jatko 50mm putkelle ø IMT Sähkökalusteet ja -tarvikkeet 247

248 Asennustarvikkeet JR-rasiatarvikkeet Valikoima Tuotenimi Nysät Nysä 20 mm asennusputkelle. Sopii koje- ja jakorasioihin. Mitat KxLxS (mm) Snro Tuote nro Määrä/ JN20 yksioisainen nysä 20mm 44/3/ IMT Nysä 6 ja 20 mm asennusputkille. 25 mm putki voidaan sijoittaa toiseen nysään 25 mm jatkomuhvilla. Sopii koje- ja jakorasioihin. JN2. 20 mm versio ilman 6 mm supistusta. Varustettu sulkutulpilla. JN2 kaksoisnysä 44/3/ IMT JN2. kaksoisnysä 20mm 43/3/ IMT Nysä kahdelle MMJ-tyyppiselle kaapelille. Käyttö putkettomassa asennuksessa. Sopii koje- ja jakorasioihin. JNV johtonysä vedonpoistolla 30/8/ IMT Joustava nysä 6 ja 20 mm asennusputkille. 25 mm putki voidaan sijoittaa toiseen nysään 25 mm jatkomuhvilla. Sopii koje- ja jakorasioihin. JNJ2. 20 mm versio ilman 6 mm supistusta. Varustettu sulkutulpilla. JNJ2 kaksoisjoustonysä 55/3/ IMT JNJ2. kaksoisjoustonysä 62/3/ IMT Nysä kolmelle asennusputkelle. Kaksi nysää 6 ja 20 mm asennusputkille ja yksi nysä 6 mm asennusputkelle. JN3. 20 mm versio ilman 6 mm supistusta. Varustettu sulkutulpilla. JN3 kolmoisnysät 47/34/ IMT JN3. kolmoisnysä 20mm 46/34/ IMT Nysä 25 mm asennusputkelle. Sopii koje- ja jakorasioihin. JN25 yksioisainen nysä 25mm 44/3/ IMT Haaroitusnysä 6 ja 20 mm asennusputkille. Nysän avula voidaan ohittaa rasia. Sopii koje- ja jakorasioihin. JNH2. 20 mm versio ilman 6 mm supistusta. Varustettu sulkutulpila. JNH2 haaroitusnysä 0/54/ IMT JNH2. haaroitusnysä 20 mm 99/55/ IMT Sulkunysää käytetään sulkemaan rasian nysäaukko silloin kun varsinainen nysä on poistettu. JNS sulkunysä 53/30/ IMT Rasiatuet soveltuvat runkorakenteeltaan 66, 70, 95 ja 20 mm seinärakenteisiin. JR-rasiat soveltuvat ilman rasiatukea 45 mm seinärakenteeseen. JT66 rasiatuki 66mm 66/30/ IMT JT70 rasiatuki 70mm 70/30/ IMT JT95 rasiatuki 95mm 95/30/ IMT JT20 rasiatuki 20mm 20/30/ IMT Sähkökalusteet ja -tarvikkeet

249 Asennustarvikkeet JR-rasiatarvikkeet Valikoima Tuotenimi Liitoskappaleella voidaan liittää kojerasioita toisiinsa. Mitat KxLxS (mm) Snro Tuote nro Määrä/ JL7 rasialiitoskappale 50/3/ IMT Liitoskappaleella voidaan liittää kojerasioita toisiinsa. Käytetään esim. silloin kun heikko- ja vahvavirtarasiat asennetaan eri peitelevyjen alle. Rasioiden väliksi tulee 4 mm. JL 85/90 rasialiitoskappale 44/3/ IMT Liitoskappaleella voidaan liittää kojerasioita toisiinsa. Käytetään esim. silloin kun heikko- ja vahvavirtarasiat asennetaan eri peitelevyjen alle. Rasioiden väliksi tulee 28 mm. JL00 rasialiitoskappale 54/37/ IMT Asennetaan kojerasiaan kun on tarvetta korkeammalle korotusrenkaalle. Säätövara riittää mm levyvahvuuksille. JKR säätörengas 24-39mm 43/67/ IMT JKR 8 korottaa jakorasiaa 3 mm. Sisältää kiinnitsruuvit. JKR,5 korottaa,5 kojerasiaa 6 mm. Ei sisällä kiinnitysruuveja. JKR8 korotusrengas 3mm Ø94/ IMT36242 JKR.5 korotusrengas 6mm 90/8/ IMT Korotusrengas JR20 asioille 4/8/ IMT Rankakiinnityksellä yksittäinen rasia tai rasiayhdistelmä voidaan kiinnittää pelti/puu rankaan. Sopii sekä koje- että jakorasioihin. Rasian etäisyyttä voidaan lisätä taivuttamalla kiinnikkeessä oleva siiveke. JT2 rankakiinnike 50/4/ IMT Käytetään koje- ja jakorasian kiinnittämiseen puiseen valumuottiin. Valukiinnikkeellä rasia naulataan pohjasta läpi valumuottiin. Naula poistuu rasiasta muotin mukana. JT soveltuu käytettäväksi kojerasian JR2 kanssa. JT2 soveltuu käytettäväksi kojerasian JR22 kanssa. JT valuukiinnike 65/ IMT JT2 valuukiinnike 65/ IMT Rappauskannet. JK rappauskansi yksiosaiselle kojerasialle. JK2 kansi kojerasioille JR2 ja JR22. JK3 jakorasioille JR08, JR8 ja JR8. JK rappauskansi kojerasiaan 7/4/ IMT JK2 rappauskansi kojerasiaan 75/27/ IMT JK3 rappauskansi jakorasiaan 95/4/ IMT Pintajakorasiat IP20 Jakorasia IP 20 tyhjä valkoinen 60/60/ IMT Jakorasia IP 20 tyhjä valkoinen 60/60/ IMT Renova-pintajakorasiat valkoinen ø83/ E Renova-pintajakorasiat musta ø83/ E Pintajakorasiat IP55 U56-jakorasia IP55, valkoinen 87/87/ IMT Kalvotiiviste U56 jakorasiaan 23/23/ IMT Ruuviliitin U56 jakorasiaan 5x2,5mm 5/25/ IMT Pintajakorasiat IP65 U56 jakorasia, IP65, valkoinen 87/87/ IMT Kalvotiiviste U56 jakorasiaan 23/23/ IMT Vedonpoistaja U56 jakorasiaan 56/46/ IMT Ruuviliitin U56 jakorasiaan 5/25/ IMT Sähkökalusteet ja -tarvikkeet 249

250 Asennustarvikkeet JR-palorasiat Asennusohjeet Nopea ja helppo asennus paloluokiteltuihin seiniin ja kattoihin JR-palorasia on tyyppihyväksytty käyttöön paloluokiteltuna rasiana, koska sen sisäpuolella on palonsuojalevyt, jotka paisuvat voimakkaan kuumuuden vaikutuksesta ja eristävät palope- säkkeiltä. Seinä- ja kattoasennusta ei tarvitse mukauttaa erikseen paloluokituksen säilyttämiseksi. Asennus ei voisi olla tämän nopeampaa ja helpompaa! JR-palorasiat yksinkertainen tapa huolehtia paloluokituksesta Vähim.etäisyys 200 mm JR-palorasioiden asennus paloluokiteltuun koolinkiseinään EI60 JR-kojerasiat/jakorasiat on hyväksytty käyttöön asennuksissa, jotka tehdään paloluokiteltuihin seiniin (EI30:n, EI60:n ja EI90:n mukaisesti). JR-kattorasiat on hyväksytty käyttöön asennuksissa paloluokiteltuihin kattoihin (EI30:n ja EI60:n mukaisesti). P0567 JR-kattorasian asennus paloluokassa EI30. EI60-seinään levykiinnikkeen avulla asennettu rasia sekä rankakiinnikkeen avulla asennettu rasia. Asennus seiniin Palonsuojalevyllä varustetut rasiat voidaan asentaa käyttämällä rankakiinnikettä tai levykiinnikettä 70, 95 tai 20 mm:n rangassa vastakkaisten levyjen välissä. Kahdelle puolelle seinää asennetut rasiat sijoitetaan vähintään 200 mm:n etäisyydelle toisistaan. Koje-/jakorasian (c/c 60 mm) reikä ei saa olla yli 74 mm:n suuruinen. Reikä tehdään reikäsahalla, porausreiän jälkikäsittely ei ole sallittua. Jakorasian, jonka c/c-asennusetäisyys on 67 mm, reikä ei saa olla yli 86 mm:n suuruinen. Reikä tehdään reikäsahalla, porausreiän jälkikäsittely ei ole sallittua. Koje-/jakorasia pyritään keskittämään porausreikään. P05670 Asennus kattoon Hyväksytty asennukseen kaikissa palkistorakenteissa, joiden pintakerros on paloluokiteltua materiaalia. Kattorasian (ripustusetäisyys c/c 70 mm) reikä ei saa olla yli 86 mm:n suuruinen. Reikä tehdään reikäsahalla, porausreiän jälkikäsittely ei ole sallittua. Kattorasia pyritään keskittämään porausreikään. Tyyppihyväksyntä SINTEF nro Sähkökalusteet ja -tarvikkeet

251 Asennustarvikkeet JR-rasiat Tekniset tiedot P7675 Standardit ja hyväksynnät Standardit IEC , hehkulankatesti IEC NEMKO NEK 56:82 FIMKO EMKO TUI (23B) FI 24/92-0 ja SFS 377:98 Hyväksynnät SEMKO, NEMKO, FIMKO. Tyyppihyväksyntä: SITAC nro 037/0 (paloluokitus). Statens Provningsanstaltin raportti: P äänieristettyjen seinien testauksesta. Patentit ja sertifikaatit Patentti Kierteinen säätörengas: SE , NO 5738B, NO5738C, NO , SE Lukituslevy (nysä): SE 59556, FI 646 B Materiaali: Itsesammuva polymeerikomposiitti (Altair), EP98499 (A) Materiaalitiedot PE-HD (Altair: polyeteeni, Tiheys,36 g/cm 3 suuri tiheys) Palo-ominaisuudet. Hehkulankatesti: 850 C Väri: Schneider harmaa (rasia) PE-HD (polyeteeni, Tiheys 0,95 g/cm 3 suuritiheyksinen) Väri: ISC harmaa (tummanharmaa) Valkoinen NCS S 0502-B PA6 (polyamidi) Tiheys,4 g/cm 3 Väri: ISC harmaa (tummanharmaa) Valkoinen NCS S 0502-B PP (polypropeeni) Tiheys 0,97 g/cm 3 Väri: Valkoinen NCS S 0502-B Sininen NCS S 3050-R90B Keltainen NCS S 070-Y Musta RAL 9005 PVC (polyvinyylikloridi) Tiheys,5 g/cm 3 Käyttötiedot Lämpötila-alue C Soveltuu ulkoasennuksiin Ei sovellu Kotelointiluokka IP Kuva Kojerasiat Kojerasioissa (kuva ) on neliönmuotoinen pohja ja irrotettava nysät (3). Kierteinen säätörengas () on helppo sovittaa seinäpintaan. Rasia on suunniteltu asennukseen 45 mm:n rankoihin ilman erillisiä levykiinnikkeitä (2). Nysät voivat olla kiinteitä tai joustavia ja niiden mukana tulevat tiivisteet (ei koske yksittäisiä nysiä) (4) ja lukituslevy, joka on valmistettu ruostumattomasta teräksestä. Rasian kannessa on kaksi ulostyöntyvää nastaa, joiden ansiosta rasian asento seinälevyllä on helppo merkitä. Sähkökalusteet ja -tarvikkeet 25

252 Asennustarvikkeet JR-rasiat Tekniset tiedot Standardit ja hyväksynnät Standardit Hyväksynnät Patentit ja sertifikaatit Patentti Materiaalitiedot IEC , hehkulankatesti IEC NEMKO NEK 56:82 FIMKO EMKO TUI (23B) FI 24/92-0 ja SFS 377:98 SEMKO, NEMKO, FIMKO. Materiaali: Itsesammuva polymeerikomposiitti (Altair), EP98499 (A) PE-HD (Altair: suuritiheyksinen Tiheys,36 g/cm 3 polyeteeni Palo-ominaisuudet Hehkulankatesti: 850 C Väri: Schneider harmaa (rasia) PE-HD, suuritiheyksinen polyeteeni Tiheys 0,95 g/cm 3 Väri: ISC harmaa PA6 (polyamidi) Tiheys,4 g/cm 3 Väri:. ISC harmaa Schneider harmaa Valkoinen NCS 0502-B (peitelevy) PC/ABS (polykarbonaatti/ Tiheys,4 g/cm 3 akryylinitriilibutadieenistyreeni) Väri: Schneider harmaa (rasia) Vihreä NCS 3060-B90G Käyttötiedot Lämpötila-alue C Kotelointiluokka IP20 Soveltuu ulkoasennuksiin Ei sovellu 252 Sähkökalusteet ja -tarvikkeet

253 Asennustarvikkeet JR-palorasiat Tekniset tiedot Standardit ja hyväksynnät Standardit Hyväksynnät Patentit ja sertifikaatit IEC , hehkulankatesti IEC NEMKO NEK 56:82 FIMKO EMKO TUI (23B) FI 24/92-0 ja SFS 377:98 SEMKO, NEMKO, FIMKO. Tyyppihyväksyntä: SITAC nro 037/0 (paloluokiteltu). Tyyppihyväksyntä: SITAC nro Statens Provningsanstaltin raportti: P äänieristettyjen seinien testauksesta Patentti Kierteinen säätörengas SE , NO 5738B, NO5738C, NO , SE Lukituslevy (nysä): SE 59556, FI 646 B Materiaali: Itsesammuva polymeerikoostumus (Altair), EP98499 (A) Materiaalitiedot PE-HD (Altair: Tiheys,36 g/cm 3 suuritiheyksinen polyeteeni) Palamistesti Hehkulankatesti: 850 C Väri: Schneider harmaa (rasia) PE-HD, (suuritiheyksinen Väri: ISC harmaa (tummanharmaa) polyeteeni) Musta NCS 5000 Käyttötiedot Lämpötila-alue C Soveltuvuus ulkoasennuksiin Ei sovellu Suojausluokka IP20 Sähkökalusteet ja -tarvikkeet 253

254 Asennustarvikkeet JR-kojerasiat valukannella Tekniset tiedot Standardit ja hyväksynnät Standardi Hyväksynnät Patentit ja sertifikaatit IEC , hehkulankatesti IEC NEMKO NEK 56:82 FIMKO EMKO TUI (23B) FI 24/92-0 ja SFS 377:98 SEMKO, NEMKO, FIMKO. Tyyppihyväksyntä: SITAC nro 037/0 (paloluokiteltu). Statens Provningsanstaltin raportti: P äänieristettyjen seinien testauksesta Patentti Kierteinen säätörengas: SE , NO 5738B, NO5738C, NO , SE Lukituslevy (nasta): SE 59556, FI 646 B Materiaali: Itsesammuva polymeerikoostumus (Altair), EP98499 (A) Sertifikaatti (rakenne) Piikki valukiinnikkeeseen: nro (Ruotsi) Materiaalitiedot PE-HD (Altair: Tiheys,36 g/cm 3 suuritiheyksinen polyeteeni) Palo-ominaisuudet Hehkulankatesti: 850 C Väri: Schneider harmaa (rasia) PE-HD, (suuritiheyksinen Tiheys 0,95 g/cm 3 polyeteeni Väri: ISC harmaa (tummanharmaa: joustonysä) PA6 (polyamidi) Tiheys,4 g/cm 3 Väri PP (polypropeeni) Tiheys 0,97 g/cm 3 Käyttötiedot Väri Lämpötila-alue Käyttölämpötila C Suojausluokka IP20 Soveltuvuus ulkoasennuksiin Ei sovellu ISC harmaa (tummanharmaa: kiinteä nysä) Luonnonvalkoinen (valu) Luonnonvalkoinen (valettu kannessa) 254 Sähkökalusteet ja -tarvikkeet

255 Asennustarvikkeet Optiline-tuotteet Minilistat Minilistat Tyyppi Väri Mitat A/B/C (mm) PVC minilista Snro Tuote nro Määrä/ Minilista sekä vahva- että heikkovirtajohdoille, pohjassa tasavälein reiät kiinnitysruuveja varten. Minilistaan kuuluu yksi-, kaksitai kolmilokeroinen pohjaprofiili ja kansi. Muovilistoissa voidaan käyttää myös yksittäisiä eristettyjä johtimia kaapeleiden sijasta. Kannen irottaminen ei onnistu ilman työkaluja. Toimitus 2. m pituisena. Materiaali: PVC. 20 x 2 Optiline-minilista Valkoinen RAL /2/ ISM x 2 Optiline-minilista Valkoinen RAL /2/ ISM x 8 Optiline-minilista Valkoinen RAL /8/ ISM x 8 Optiline-minilista Valkoinen RAL /8/ ISM x 8 Optiline-minilista Valkoinen RAL /8/ ISM x 25 Optiline-minilista Valkoinen RAL /25/ ISM PVC minilista tarrakiinnityksellä Heikkovirtajohdotuksissa voidaan käyttää myös pelkästään tarrakiinnitystä Materiaali: PVC. 20 x 2 BT Optiline-minilista Valkoinen RAL /2/ ISM x 8 BT Optiline-minilista Valkoinen RAL /8/ ISM BT = tarralla varustettu lista HF = halogeenivapaa ALU = alumiini Sähkökalusteet ja -tarvikkeet 255

256 Asennustarvikkeet Optiline-tuotteet Minilistat Minilistat Tyyppi Väri Mitat A/B/C (mm) Snro Tuote nro Määrä/ PC/ABS (halogeeni-vapaa) minilista Halogeenivapaa minilista sekä vahva- että heikkovirtajohdoille, pohjassa tasavälein reiät kiinnitysruuveja varten. Minilistaan kuuluu yksi-, kaksi- tai kolmilokeroinenpohjaprofiili ja kansi. Muovilistoissa voidaan käyttää myös yksittäisiä eristettyjä johtimia kaapeleiden sijasta. Kannen irrottaminen ei onnistu ilman työkaluja. Toimitus 2. m pituisena. Mateiaali: PC/ABS. 20 x 2 HF Optiline-minilista Valkoinen RAL /2/ ISM x 8 HF Optiline-minilista Valkoinen RAL /8/ ISM x 8 HF Optiline minilista Valkoinen RAL /8/ ISM x 25 HF Optililine-minilista Valkoinen RAL /25/ ISM PC/ABS (halogeeni-vapaa) minilista tarrakiinnityksellä Halogeenivapaa minilista sekä vahva- että heikkovirtajohdoille, pohjassa tasavälein reiät kiinnitysruuveja varten. Minilistaan kuuluu yksilokeroinenpohjaprofiili ja kansi. Muovilistoissa voidaan käyttää myös yksittäisiä eristettyjä johtimia kaapeleiden sijasta. Kannen irrottaminen ei onnistu ilman työkaluja. Toimitus 2. m pituisena. Materiaali: PC/ABS. 20 x 2 HFBT Optiline-minilista Valkoinen 20/2/ ISM RAL x 8 HFBT Optiline-minilista Valkoinen RAL /8/ ISM Alumiini minilista Minilista sekä vahva- että heikkovirtajohdoille, pohjassa tasavälein reiät kiinnitysruuveja varten. Minilistaan kuuluu yksi- tai kaksilokeroinenpohjaprofiili ja kansi. Kannen irrottaminen ei onnistu ilman työkaluja. Toimitus 2. m pituisena. 20 x 2 ALU Optiline-minilista Anodisoitu Valkoinen RAL /2/ ISM450 ISM x 8 ALU Optiline-minilista Anodisoitu Valkoinen RAL /8/ ISM4350 ISM x 8 ALU Optiline-minilista Anodisoitu Valkoinen RAL /8/ ISM4450 ISM BT = tarralla varustettu lista HF = halogeenivapaa ALU = alumiini 256 Sähkökalusteet ja -tarvikkeet

257 Asennustarvikkeet Optiline-tuotteet Minilistat Tarvikkeet Tyyppi Väri Mitat A/B/C (mm) Sisäkulmat Sisäkulma kiinnitetään napsauttamalla minilistan pohjaosaan. Materiaali: PC/ABS. 20x2 minilistalle HF Valkoinen RAL 900 Alu metallic 20/40/ Snro Tuote nro Määrä/ ISM40 ISM45 30x2 minilistalle HF Valkoinen RAL /40/ ISM x8 minilistalle HF Valkoinen RAL 900 Alu metallic 35x8 minilistalle HF Valkoinen RAL 900 Alu metallic 20/45/ /45/ ISM430 ISM435 ISM440 ISM445 45x8 minilistalle HF Valkoinen RAL /45/ ISM x25 minilistalle HF Valkoinen RAL /53/ ISM Ulkokulmat Ulkokulma kiinnitetään napsauttamalla minilistan pohjaosaan. Materiaali: PC/ABS. 20x2 minilistalle HF Valkoinen RAL 900 Alu metallic 22/36/ ISM402 ISM452 30x2 minilistalle HF Valkoinen RAL /36/ ISM x8 minilistalle HF Valkoinen RAL 900 Alu metallic 35x8 minilistalle HF Valkoinen RAL 900 Alu metallic 22/42/ /42/ ISM4302 ISM4352 ISM4402 ISM x8 minilistalle HF Valkoinen RAL /42/ ISM x25 minilistalle HF Valkoinen RAL /49/ ISM Kulmat, 90 Käytetään saman kokoisten, vaaka- ja pystysuuntaisten minilistojen kulmissa. Kiinnitetään napsauttamalla minilistan pohjaosaan. Materiaali: PC/ABS. 20x2 minilistalle HF Valkoinen RAL /2/ ISM403 0 Alu metallic ISM453 30x2 minilistalle HF Valkoinen RAL /2/ ISM x8 minilistalle HF Valkoinen RAL 900 Alu metallic 35x8 minilistalle HF Valkoinen RAL 900 Alu metallic 40/8/ /8/ ISM4303 ISM4353 ISM4403 ISM x8 minilistalle HF Valkoinen RAL /8/ ISM x25 minilistalle HF Valkoinen RAL /24/ ISM Lista päädyt Kiinnitetään napsauttamalla minilistan pohjaosaan. Materiaali: PC/ABS. 20x2 minilistalle HF Valkoinen RAL /5/ ISM404 0 Alu metallic ISM454 30x2 minilistalle HF Valkoinen RAL /5/ ISM x8 minilistalle HF Valkoinen RAL 900 Alu metallic 35x8 minilistalle HF Valkoinen RAL 900 Alu metallic 22/5/ /5/ ISM4304 ISM4354 ISM4404 ISM x8 minilistalle HF Valkoinen RAL /5/ ISM x25 minilistalle HF Valkoinen RAL /7/ ISM HF = halogeenivapaa Sähkökalusteet ja -tarvikkeet 257

258 Asennustarvikkeet Optiline-tuotteet Minilistat Tarvikkeet Tyyppi Väri Mitat A/B/C (mm) Lista jatkot Käytetään tarvittaessa peittämään listojen saumakohdat. Materiaali: PC/ABS. 20x2 minilistalle HF Valkoinen RAL 900 Alu metallic 22/22/ Snro Tuote nro Määrä/ ISM405 ISM455 30x2 minilistalle HF Valkoinen RAL /22/ ISM x8 minilistalle HF Valkoinen RAL 900 Alu metallic 35x8 minilistalle HF Valkoinen RAL 900 Alu metallic 22/22/ /22/ ISM4305 ISM4355 ISM4405 ISM x8 minilistalle HF Valkoinen RAL /22/ ISM x25 minilistalle HF Valkoinen RAL /22/ ISM T-kappale Käytetään samankokoisten minilistojen T-haaroissa. Kiinnitetään napsauttamalla minilistan pohjaosaan Materiaali: PC/ABS. 20x2 minilistalle HF Valkoinen RAL 900 Alu metallic 40/2/ ISM406 ISM456 30x2 minilistalle HF Valkoinen RAL /2/ ISM x8 minilistalle HF Valkoinen RAL 900 Alu metallic 35x8 minilistalle HF Valkoinen RAL 900 Alu metallic 40/8/ /8/ ISM4306 ISM4356 ISM4406 ISM x8 minilistalle HF Valkoinen RAL /8/ ISM x25 minilistalle HF Valkoinen RAL /24/ ISM Haaroituskappaleet Käytetään eri kokoisten minilistojen T-haaroissa. Materiaali: PC/ABS. 35x8- > 20x2 minilistalle HF Valkoinen RAL /7/ ISM Alu metallic ISM x8 - > 20x2 minilistalle HF Valkoinen RAL /7/ ISM x25 - >35x8 minilistalle HF Valkoinen RAL /24/ ISM Erotuskappaleet Käytetään yhdessä T- ja haaroituskappaleen kanssa. Tarkoitettu pitämään listan lokerot erillään, kun käytetään yksittäisiä eristettyjä johtimia tai erottelemaan heikko- ja vahvavirtakaapelit samassa listassa Materiaali: ABS 35x8 minilistalle HF Valkoinen 30/3/ ISM x25 minilistalle HF Valkoinen 55/20/ ISM Katkaisutyökalu OL Mini katkaisutyökalu HF Oranssi 230/22/ ISM Sähkökalusteet ja -tarvikkeet

259 Asennustarvikkeet Optiline-tuotteet Minilistat Tarvikkeet Tyyppi Väri Mitat A/B/C (mm) Snro Tuote nro Määrä/ Kaapelipidin Kaapelipidin pitää kaapelit paikoillaan ennen kannen asentamista. Materiaali: PA. TTM-KL26 35x8 ja 45x8 kanaville Musta 7.5/26/ TTM-KL36 60x25 kanaville Musta 9.5/36/ Kauluksellinen eristysruuvi TFT-IS Asennusruuvi, jossa on eristyslevy ja PH2-ristiura, terävä kärki, täysikierteinen. Suuren kierteen nousun ansiosta se on nopea asentaa. Puuhun, kipsilevyihin, betoniin (esiporausreikä Ø 4 mm) ja peltikoolaukseen. Käy yksinkertaisesti eristettyjen johtimien asentamiseen minikanavassa. Materiaali: karaistu ja galvanoitu teräs ja PP. TFT-IS5x32 Ø5/ Naulatulppa TPS Erittäin kestäviä seinätulppia ja soveltuvat vaativiin asennuksiin. Nailontulpan pehmeä ulkopinta on valmistettu termoplastisesta elastomeeristä. Ulkopinta toimii iskunvaimentimena ja parantaa merkittävästi tulpan toimivuutta kaasubetonissa ja huokoisessa tiilessä. Pidempi 0 mm:n tulppa läpiasennukseen ja lyhyempi 67 mm:n tulppa normaaliin asennukseen.materiaali: PA. TPS-6/5x35 Kirkas Ø 6/5/ Exxact-pinta-asennustuotteet Tyyppi Mitat P/L/K Snro Tuote nro Määrä/ Exxact -pintakojerasia 2 mm VAL 85/85/ WDE Exxact 2-pintakojerasia 2 mm VAL 55/85/ WDE Exxact 3-pintakojerasia 2 mm VAL 230/85/ WDE Exxact -pintakojerasia 35 mm VAL 85/85/ WDE Exxact 2-pintakojerasia 35 mm VAL 55/85/ WDE Exxact 3-pintakojerasia 35 mm VAL 230/85/ WDE Exxact Combi -kehys adapterilla 87/87/ WDE Exxact Combi 2-kehys adapterilla 58/87/ WDE Exxact Combi 3-kehys adapterilla 232/87/ WDE Exxact pinta 2-pistorasia IP2 JL VAL 97/65/ WDE Exxact pinta 2-pistorasia IP2 RL VAL 97/65/ WDE Exxact rasiapihdit 200/50/ IMT3608 Valmiit reikävälit Type 2x20 8x20 Type A 2x30 6 8x35 6 8x x60 40 Sähkökalusteet ja -tarvikkeet 259

260 Asennustarvikkeet Optiline-tuotteet Tekniset tiedot Materiaalit, rakenteet ja mitat 20x2 30x2 20x8 35x8 45x8 60x P P P P P646 Alumiini Alumiini Alumiini PVC* PVC PVC* PVC PVC PVC PC/ABS* PC/ABS* PC/ABS PC/ABS PC/ABS (ei sisällä halogeenia), * Myös tarrakiinnityksellä Räjäytyskuva Tekniset tiedot 9 0. Pohja 2. Kansi 3. Sisäkulma 4. Ulkokulma 5. Kulma T-kappale 7. Haaroituskappale 8. Jatko 9. Pääty 0. Erotuskappale 2 5 Alumiini (pohja, kansi) Pintakäsittely: Luonnonvärinen anodi tai jauhe maalaus valkoinen RAL 900 Tiheys: 2.7 g/cm 3 Lineaarinen laajeneminen: 24x0 6 / C PVC (pohja, kansi) Ominaisuudet: PVC (polyvinyylikloridi, itsestään sammuva, ei sisällä lyijyä eikä kadmiumia) Väri: Valkoinen RAL 900 Tiheys:.5 g/cm 3 Lineaarinen laajeneminen: 60x0 6 / C PC/ABS (pohja, kansi), lisä- Ominaisuudet: Halogeeni-vapaa tarvikkeet) Väri: Valkoinen RAL 900 Alumiinimetalli (maalattu) Tiheys:.4 g/cm 3 Lineaarinen laajeneminen: 70x0 6 / C ABS (erotuskappale) Ominaisuudet: Halogeeni-vapaa Väri: Valkoinen Tiheys:.05 g/cm 3 Suojausluokka IP40 Lämpötila-alue Muovirunko: 5/+60 C (220 and 820) 25/+60 C (230, 835, 845 and 2560) Iskunkestävyys Muovirunko: J (220 ja 820) 2J (230, 835, 845 ja 2560) Toimituspituus 2. metriä Standardit ja sertifikaatit Täyttävät seuraavien standardien vaatimukset: EN :2005 EN :2006 Tuotteet täyttävät pienjännitedirektiivin ja 73/23/ETY ja direktiivin 93/68/ETY CE-merkinnälle asettamat vaatimukset. Tuotteet täyttävät vaarallisten aineiden käytön rajoittamisesta annetun RoHS-direktiivin 2002/95/EY vaatimukset. 260 Sähkökalusteet ja -tarvikkeet

261 Asennustarvikkeet Sähkökalusteet ja -tarvikkeet 26

262 Asennusjärjestelmät 262 Sähkökalusteet ja -tarvikkeet

263 Sisällys Johtokanavat TEK-00/ Johtokanavat TEK-23/ Johtokanavat TEK-6-3/ Teknisiä tietoja 274 Yhteiset varusteet 276 Mitat: Kiinteät kannattimet 279 Mitat: Säädettävät kannattimet 28 Pistorasiajärjestelmät 282 Sähkökalusteet ja -tarvikkeet 263

264 Thorsmanasennusjärjestelmä Johtokanavat Muovi TEK-00/52 Suoraan seinälle asennettavat PVC-kanavat. Kaapelihyllyjen avulla kanava voidaan jakaa lokeroihin, jolloin voima- ja heikkovirtajohdot voidaan sijoittaa samaan kanavaan kuin tele- ja datakaapelit. L S R0020 Sisältyvät osat. Etukansi 2. Rasia 3. Kaapelihylly 4. Seinäkehys 5. Äänitiiviste 6. Saumakappale 7. Etukansi 8. Sisänurkka 9. Ulkonurkka ja etukansi 0. L-kappale ja etukansi. Päätykappale 2. Johtokanavarunko 264 Sähkökalusteet ja -tarvikkeet

265 Thorsmanasennusjärjestelmä Johtokanavat TEK-00/52 Johtokanavarunko Tyyppi Väri Materiaali Mitat A/B/C mm Tuotenro Snro Määrä/ Materiaali PVC, kansiaukko 80 mm. Voidaan jakaa kolmeen osaan kaapelihyllyllä KH252P tai neljään osaan kaapelihyllyllä KH42P. Materiaali: Valkoinen itsesammuva PVC Väri: NCS 0502-R ( RAL9003) Toimituspituudet: Kanavaosat, etukannet ja tuuletusritilät toimitetaan 2,5 m:n pituisina. TEK-U00/52 Johtokanavarunko Valkoinen PVC 00/52/ Etukansi Painetaan kiinni TEK-kanavaan FCA-F80 Etukansi Valkoinen PVC 80/ - / Varusteet johtokanavaa TEK 00/52 varten. Katso myös yhteisiä varusteita sivulla 276. Sisäkulma TEK-00-kanavan sisäkulma 90. Liitetään johtokanavarunkoon kahdella erikseen tilattavalla jatkokappaleella (4 24 ). TEK-IH00/52 Sisäkulma Valkoinen PVC 00/52/ Sisäkulma, säädettävä Säädettävä sisäkulma johtokanavaan TEK-00, säätöväli IP40, jos kanava on asennettu seinää vasten. Valkoinen (RAL906). TTI-IH00 Sisäkulma, säädettävä Valkoinen PC/ABS 00/52/ Ulkokulma ja etukansi TEK-00-kanavan ulkokulma 90. Liitetään johtokanavarunkoon kahdella erikseen tilattavalla jatkokappaleella (4 24 ). TEK-YH00/52Ulkokulma Valkoin en PVC 00/52/ Ulkokulma, säädettävä Säädettävä ulkokulma johtokanavaan TEK-00, säätöväli IP40, jos kanava on asennettu seinää vasten. Valkoinen (RAL906). TTI-YH00 Ulkokulma, säädettävä Valkoinen PC/ABS 00/52/ Pystykulma TEK-00-kanavan 90 pystykulma. TEK-LS00/52pustykulma Valkoinen PVC 00/52/ Päätykappale Asennetaan johtokanavan runkoon. TEK-ES00/52 Päätykappale Valkoinen PVC 00/52/ Säätölevypari Kanavien välisen sauman peittämiseen ja tasaukseen seinää vasten. Toimitetaan pareittain. TTI-US00/52 Saumakappale Valkoinen Al 45/52/ Sähkökalusteet ja -tarvikkeet 265

266 Thorsmanasennusjärjestelmä Johtokanavat TEK-00/52 Varusteet johtokanavaa TEK 00/52 varten Tyyppi Väri Materiaali Mitat A/B/C mm Seinäkehys P6429 Kiinnitetään johtokanavan ympärille seinää vasten Tuotenro Snro TTI-CR00 Seinäkehys Valkoinen ABS 70/20/ Kaapelihylly P6404 Käytetään jakamaan kanava kolmeen lokeroon. Sopii 52 mm:n syvyisiin kanaviin. Pituus 0,5 m. TTI-KH252 P Johtohylly Valkoinen PVC 58/46/500 Johtopidike P6936 Napsautetaan kiinni kaapelihyllyyn pitämään kaapelit paikoillaan vahva- tai heikkovirtalokerossa. TTI-KL52 P Johtopidike Musta PA Sähkökalusteet ja -tarvikkeet

267 Thorsmanasennusjärjestelmä Johtokanavat Muovi TEK-23/72 PVC-kanavat asennettaviksi seinää vasten tai kannattimille. Kaapelihyllyjen avulla kanava voidaan jakaa lokeroihin, jolloin vahva- ja heikkovirtajohdot voidaan sijoittaa samaan kanavaan kuin tele- ja datakaapelit. R0030 S380 L Sisältyvät osat. Etukansi 2. Rasia 3. Kaapelihylly 4. Kannatin 5. Seinäkehys 6. Rungon jatkokappale 7. Äänitiiviste 8. Tuuletusritilä 9. Saumakappale 0. Etukansi. Sisänurkka 2. Ulkonurkka ja etukansi 3. L-kappale ja etukansi 4. Päätykappale 5. Johtokanavarunko Sähkökalusteet ja -tarvikkeet 267

268 Thorsmanasennusjärjestelmä Johtokanavat TEK-23/72 Johtokanavarunko Tyyppi Väri Materiaali Mitat A/B/C mm Tuotenro Snro P6409 Materiaali PVC, kansiaukko 80 mm. Voidaan jakaa kaapelihyllyillä neljään lokeroon. Seinäkehystä voidaan käyttää, kun kanava asennetaan seinää vasten. Materiaali: Valkoinen itsesammuva PVC Väri: NCS 0502-R ( RAL9003) Toimituspituudet: Kanavaosat, etulevyt ja tuuletusritilät toimitetaan 2,5 m:n pituisina. TEK-U23/72 Johtokanavarunko Valkoinen PVC 23/72/ P6885 Etukansi Painetaan kiinni TEK-kanavaan FCA-F80 Etukansi Valkoinen PVC 80/ - / Varusteet johtokanavaa TEK 23/72 varten. Katso myös yhteisiä varusteita sivulla 276. Sisäkulma P644 TEK-23-kanavan sisäkulma 90. Liitetään johtokanavarunkoon kahdella erikseen tilattavalla jatkokappaleella (4 24 ) TEK-IH23/72 Sisäkulma Valkoinen PVC 23/72/ Sisäkulma, säädettävä P8366 Säädettävä sisäkulma johtokanavaan TEK-23, säätöväli IP40, jos kanava on asennettu seinää vasten. Valkoinen (RAL906). TTI-IH23 Sisänurkka, säädettävä Valkoinen PC/ABS 23/72/ P649 Ulkokulma ja etukansi TEK-23-kanavan ulkokulma 90. Liitetään johtokanavarunkoon kahdella erikseen tilattavalla jatkokappaleella (4 24 ). TEK-YH23/72 Ulkonurkka Valkoinen PVC 23/72/ Ulkokulma, säädettävä P83662 Säädettävä ulkokulma johtokanavaan TEK-23, säätöväli IP40, jos kanava on asennettu seinää vasten. Valkoinen (RAL906). TTI-YH23 Ulkonurkka, säädettävä Valkoinen PC/ABS 23/72/ P6422 Pystykulma TEK-23kanavan 90 pystykulma. TEK-LS23/72 pystykulma Valkoinen PVC 23/72/ P6424 Päätykappale Asennetaan johtokanavan runkoon. TTI-ES23/72 Päätykappale Valkoinen PVC 00/ P6986 Säätölevypari Kanavien välisen sauman peittämiseen ja tasaukseen seinää vasten. Toimitetaan pareittain. TTI-US23/72 säätölevypari Valkoinen Al 45/ P653 Rungon jatkokappale Käytetään kahden PVC-rungon tai rungon ja kulman liittämiseen toisiinsa. TEK-SSPP23/6-3 Jatkokappalepari Valkoinen PC/ABS 37/67/ Sähkökalusteet ja -tarvikkeet

269 Thorsmanasennusjärjestelmä Johtokanavat TEK-23/72 Varusteet johtokanavaa TEK 23/72 varten Tyyppi Väri Materiaali Mitat A/B/C mm Seinäkehys P6428 Kanavan läpiviennin peittämiseen tai siistiin asennukseen seinää vasten. Tuotenro Snro TTI-CR23 Seinäkehys Valkoinen ABS 93/40/ Johtohylly P6405 Käytetään jakamaan kanava neljään lokeroon. Sopii 72 mm:n syvyisiin kanaviin. Pituus 0,5 m. TTI-KH72 P Johtoihylly Valkoinen PVC 2/72/ Johtopidike P6936 Napsautetaan kiinni kaapelihyllyyn pitämään kaapelit paikoillaan vahva- tai heikkovirtalokerossa. TTI-KHK Johtopidike Ruskea ABS 6/43/ Sähkökalusteet ja -tarvikkeet 269

270 Thorsmanasennusjärjestelmä Johtokanavat Muovi TEK-6-3/72 PVC-kanavat asennettaviksi seinää vasten tai kannattimille. Kaapelihyllyjen avulla kanava voidaan jakaa lokeroihin, jolloin vahva- ja heikkovirtajohdot voidaan sijoittaa samaan kanavaan kuin tele- ja datakaapelit. 5 2 L S R35490 Sisältyvät osat. Etukansi 2. Rasia 3. Kaapelihylly 4. Kannatin 5. Seinäkehys 6. Rungon jatkokappale 7. Äänitiiviste 8. Tuuletusritilä 9. Saumakappale 0. Tukikappale. Etukansi 2. Sisänurkka 3. Ulkonurkka ja etukansi 4. L-kappale ja etukansi 5. Päätykappale 6. Johtokanavarunko 270 Sähkökalusteet ja -tarvikkeet

271 Thorsmanasennusjärjestelmä Johtokanavat TEK-6-3/72 Johtokanavarunko Tyyppi Väri Materiaali Mitat A/B/C mm Tuotenro Snro P640 Materiaali PVC, kansiaukko 80 mm. Voidaan jakaa kaapelihyllyillä neljään lokeroon. Kanavaa asennettaessa voidaan käyttää kaulusholkkia kiinni seinään. Materiaali: Valkoinen itsesammuva PVC Väri: NCS 0502-R ( RAL9003) Toimituspituudet: Kanavaosat, etulevyt ja tuuletusritilät toimitetaan 2,5 m:n pituisina. TEK-U6-3/72 Johtokanavarunko Valkoinen PVC 6/72/ Etukansi Painetaan kiinni TEK-kanavaan P6885 FCA-F80 Etukansi Valkoinen PVC 80/ - / Tukikappale P655 Som mothåll vid montering av front F80. Sätts in under fronten, mellan främre och bakre väggarna på kanalunderdelen. TEK-K6-3/72 Tukikappale Valkoinen PVC 8/ 67 / Varusteet johtokanavaa TEK 6-3/72 varten. Katso myös yhteisiä varusteita sivulla 276. Sisäkulma P64 TEK-6-3 -kanavan sisäkulma 90. Liitetään johtokanavarunkoon kahdella erikseen tilattavalla jatkokappaleella (4 24 ). TEK-IH6-3/72 Sisäkulma Valkoinen PVC 6/72/ Ulkokulma P648 TEK-6-3 -kanavan ulkokulma 90. Liitetään johtokanavarunkoon kahdella erikseen tilattavalla jatkokappaleella (4 24 ). TEK-YH6-3/72 Ulkokulma Valkoinen PVC 6/72/ Pystykulma P646 TEK-6-3 -kanavan 90 pystykulma. Tyyppi U = ylös, N = alas. TEK-LSU6-3/72 L-kappale Valkoinen PVC 6/72/ TEK-LSN6-3/72 L-kappale Valkoinen PVC 6/72/ P6427 Päätykappale Asennetaan johtokanavan runkoon. TEK-ES6-3 Valkoinen PVC 6/ P6987 Säätölevypari Kanavien välisen sauman peittämiseen ja tasaukseen seinää vasten. Toimitetaan pareittain. TTI-US6-3/72 säätölevypari Valkoinen Al 45/ P653 Rungon jatkokappale Käytetään kahden PVC-rungon tai rungon ja kulman liittämiseen toisiinsa. TEK-SSPP23/6-3 Jatkokappalepari Valkoinen PC/ABS 37/67/ Sähkökalusteet ja -tarvikkeet 27

272 Thorsmanasennusjärjestelmä Johtokanavat TEK-6-3/72 Varusteet johtokanavaa TEK 6-3/72 varten Tyyppi Väri Materiaali Mitat A/B/C mm Seinäkehys Tuotenro Snro P6428 Kanavan seinäläpiviennin peittämiseen tai siistiin asennukseen seinää vasten. TTI-CR6 Seinäkehys Valkoinen ABS 93/40/ Johtohylly P6405 Käytetään jakamaan kanava neljään lokeroon. Sopii 72 mm:n syvyisiin kanaviin. Pituus 0,5 m. TTI-KH72 P Johtohylly Valkoinen PVC 2/72/ Johtopidike P654 Napsautetaan kiinni kaapelihyllyyn pitämään kaapelit paikoillaan vahva- tai heikkovirtalokerossa. TTI-KHK Johtopidike Ruskea ABS 6/43/ Sähkökalusteet ja -tarvikkeet

273 Thorsmanasennusjärjestelmä Johtokanavat TEK Kemiallinen kestävyys PVC Kestää useimpia happoja, emäksiä, suolaliuoksia ja veteen sekoittuvia orgaanisia epäpuhtauksia. PVC ei kestä aromaattisia ja klooraavia liuottimia, esim.: Asetoni Etyyliasetaatti Metyleenikloridi Metyylietyyliketoni Tetrahydrofuraani Tinneri Trikloorietyleeni Fysikaaliset ominaisuudet PVC Materiaali Jäykkä itsesammuva PVC, (lyijytön) Väri Valkoinen NCS 0502 R Tiheys:,5 g/cm 3 Pituuden lämpötilakerroin: 60x0 6 / C (0,06 mm/ m C) Lämmönkesto: Maksimi 65 C Veden imeytyminen: BS 257: < 0,2 % Happi-indeksi ASTM D-2863: 45 % [O 2 ] Syttyvyys: BS 4607 Part 2: < 30 sek PC/ABC Materiaali PC/ABS, (halogeeniton) Väri RAL 906 Tiheys:,8 g/cm 3 Ääneneristys Mittaustiedot kanavaa ja asennuspaikkaa kohti standardin ISO 40-0 mukaan (referenssipinta 0 m 2 ) Kanavan tyyppi Jaettu Yhte- Äänitiiviste TTI Mittaustiedot näinen T5070 ) T ) D w,8 [db] D w [db] M/B TEK-00 kannattimella x 3 x 58 6 M TEK-00 kannattimella x 3 x M TEK-00 kannattimella x 3 x M TEK-00 kannattimella x 3 x M TEK-00 suoraan seinällä x 3 x M TEK-00 suoraan seinällä x 3 x M TEK-00 suoraan seinällä x 3 x M TEK-00 suoraan seinällä x 3 x M TEK-23 ja NPT-23 x 2 x 65 M TEK-23 x 2 x 2 66 M TEK-23 x 2 x 58 M TEK-23 x 2 x 2 60 M TEK-6-3 x 3 x B TEK-6-3 x 3 x B TEK-6-3 x 3 x B TEK-6-3 x 3 x B M = mitattu arvo, B = laskettu arvo Huomautus: Sarakkeissa T3045 ja T5070 on mainittu kunkin tyyppisten tiivistesauvojen määrä. 3 x tarkoitaa kolmea yhdestä suunnasta asennettua tiivistyssauvaa. 3 x 2 tarkoittaa kolmea sauvaa kummastakin suunnasta, ts. yhteensä kuutta sauvaa. ) T5070 seinäläpiviennin ja kanavan äänitiivisteelle. 2 ) T3045 seinäläpiviennin ja VP-putken äänitiivisteelle. Pituuden lämpötilakerroin: 80x0 6 / C Lämmönkesto: 60 C Veden imeytyminen: 0,6 % Sähkökalusteet ja -tarvikkeet 273

274 Thorsmanasennusjärjestelmä Teknisiä tietoja TEK Kaapelikapasiteetti yhteensä Kaapelin poikkipinta mm 2 Pyöreä Kaapeleiden lkm kaapeli Ø mm , 4,2 2,3 28,4 35,5 42,6 49,7 56,8 63, ,6 25,2 37,8 50, ,6 88,2 00,8 3, ,6 39,2 58,8 78,4 98 7,6 37,2 56,8 76, ,3 56,6 84,9 3,2 4,5 69,8 98, 226,4 254, ,5 77 5, , , , ,7 27,4 9, 254,8 38,5 382,2 445,9 509,6 573, , , , , , Soikea Kaapeleiden lkm kaapeli mm x 3 5,2 0,4 5,6 20,8 26 3,2 36,4 4,6 46, x 5 9,2 8,4 27,6 36, ,2 64,4 73,6 82, x 6 6, 32,2 48,3 64,4 80,5 96,6 2,7 28,8 44,9 6 4 x 7 24,6 49,2 73,8 98, ,6 72,2 96,8 22,4 246 Kaapelikapasiteetin laskenta Mene yllä olevaan taulukkoon ja katso, mikä on kaapelin poikkipinta. Laske yhteen kaapeleiden poikkipinnat, jolloin saat koko poikkipinnan. Seuraavilta sivuilta näet eri kanavien poikkipinnat. Huomaa, että kanavat voidaan jakaa lokeroihin. Taulukoissa ilmoitetaan koko johtokanavan sekä. jokaisen kanavan poikkipinta. Taulukoista näkee myös, mikä poikkipinnasta tulee kun johtokanavassa on rasioita. Huomaa, että taulukoissa annetut arvot ovat teoreettisia. 274 Sähkökalusteet ja -tarvikkeet

275 Thorsmanasennusjärjestelmä Teknisiä tietoja TEK Kaapelikapasiteetti, tyyppi TEK TEK- 00/52 TEK- 23/72 R37580 Lokerot Fack Max Ø Poikkipinta Tvärsnitt Kaapelikapasiteetti Kabelkapacitet mmm 2 nr. Ø mm mm area mm 2 mm 2 40% 50% 60% Utan Ilman rasioita dosor Med Rasialla dosa MIB-A MIB-A Rasialla CYB Med dosa CYB Lokerot Fack Max Ø Poikkipinta Tvärsnitt Kabelkapacitet Kaapelikapasiteetti mmm 2 nr. Ø mm area mm 2 mm 2 40% 50% 60% Ilman Utan rasioita dosor Rasialla Med dosa MIB-A MIB-A Rasialla Med dosa CYB CYB R0030 R0020 R37580 Sähkökalusteet ja -tarvikkeet 275

276 Thorsmanasennusjärjestelmä Yhteiset varusteet Johtokanava TEK Kannakkeet ja muut lisävarusteet Tyyppi Väri Materiaali Mitat A/B/C mm Kiinteä seinäkannake ritiläpitimellä Tuotenro Snro P6394 Kanavan asentamiseen eri etäisyyksille seinästä. Ritilälista G0 voidaan asentaa kannattimen ritilänpitimeen. TTA-KV5 Kiinteä seinäkannake Käsittelemätön Al 3/23/ Kiinteä seinäkannake irtonaisella ritilänpitimellä Sileällä yläsivulla kanavan asentamiseen eri etäisyyksille seinästä. Toimitetaan varustettuna irtonaisella ritilänpitimellä TTA-GH ritilää G3 tai G0 varten. P6393 TTA-KV35 Kiinteä seinäkannake Käsittelemätön Al 32/43/ TTA-KV56 Kiinteä seinäkannake Käsittelemätön Al 32/64/ TTA-KV79 Kiinteä seinäkannake Käsittelemätön Al 32/86/ TTA-KV0 Kiinteä seinäkannake Käsittelemätön Al 32/09/ TTA-KV23 Kiinteä seinäkannake Käsittelemätön Al 32/3/ TTA-KV46 Kiinteä seinäkannake Käsittelemätön Al 32/53/ Säädettävä seinäkannake irtonaisella ritiläpitimellä Kanavan asentamiseen säädettävälle etäisyydelle seinästä. Toimitetaan varustettuna irtonaisella ritilänpitimellä ritilää G3 tai G0 varten. P360 TTA-KVS60A Säädettävä seinäkannake Käsittelemätön Teräs 77/-/28 (45) Säädettävä seinäkannake Kanavan asentamiseen säädettävälle etäisyydelle seinästä. Irtonainen ritilänpidin ( , TTA-GH), käytetäään ritilälistan kiinnittämiseen, tilataan erikseen. P6880 TTA-TN50 Säädettävä kannatin Käsittelemätön Teräs 2/67/ TTA-TN70 Säädettävä kannatin Käsittelemätön Teräs 2/67/ TTA-TN0 Säädettävä kannatin Käsittelemätön Teräs 2/67/ TTA-TN60 Säädettävä kannatin Käsittelemätön Teräs 2/67/ TTA-TN250 Säädettävä kannatin Käsittelemätön Teräs 2/67/ Asennuspidike P6520 Käytetään johtokanavan asennukseen suoraan seinää vasten. Johtokanava ripustetaan asennuslevyyn ja ruuvataan sitten seinää vasten. TTI-MB Asennuskiinnike Musta PA 9/5/ Välilevy P656 Käytetään kannattimen ja seinän tai kanavan ja seinän välissä tasaamassa seinän epätasaisuuksia. TTA-KM3 Välilevy 3mm Harmaa PP 4/3/ TTA-KM5 Välilevy 5mm Harmaa PP 4/5/ Sähkökalusteet ja -tarvikkeet

277 Thorsmanasennusjärjestelmä Yhteiset varusteet Johtokanava TEK Ritilälistat ja muut lisävarusteet Tyyppi Väri Materiaali Mitat A/B/C mm Ritilälistat Käytetään yhdessä seinäkannattimen kanssa. Tuotenro Snro P6940 P6406 TTA-G3 Ritilälista Anodisoitu Al 20/3/ TTA-G3 Ritilälista Valkoinen Al 20/3/ TTA-G0 Ritilälista Anodisoitu Al 20/0/ TTA-G0 Ritilälista Valkoinen Al 20/0/ Ritilälistan jatkot P6938 Käytetään yhdessä seinäkannattimen kanssa. P675 TTA-GS3 Ritilälistan jatko Al -/3/ TTA-GS0 Ritilälistan jatko Al -/-/ Ritilänpidin P6520 Käytetään tuuletusritilän G3 tai G0 kiinnittämiseen säädettäviin kannattimiin TTA-TN. Mukana kannatinta vasten tuleva kiinnityssanka. TTA-GH ritiläpidike Harmaa Teräs, PC/ ABS 5/20/ Rasiat ja varusteet Yksiosainen kojerasia P652 Rasia sähköasennustuotteille, joiden kiinnitysruuviväli on 60 mm c/c. Rasia napsautetaan F80-etukannella varustetun TEK -johtoknavan kansiaukkoon. MIB-AD3 Kojerasia, -osainen Valkoinen PC/ABS 79/45/ Kaksiosainen kojerasia P65 Kaksiosainenrasia sähköasennustuotteille, joiden kiinnitysruuviväli on 60 mm c/c. Rasia napsautetaan F80-etukannella varustetun TEK -johtoknavan kansiaukkoon. MIB-A2D3 Kojerasia, 2-osainen Valkoinen PC/ABS 79/45/ Sähkökalusteet ja -tarvikkeet 277

278 Thorsmanasennusjärjestelmä Yhteiset varusteet Johtokanava TEK Rasiat ja varusteet Tyyppi Väri Materiaali Mitat Tuotenro Snro Kojerasiat CYB-S,-D A/B/C mm Yksi- ja kaksiosaiset rasiat F80-etuaukkoon asentamista varten. Rasiat voidaan varustaa ruuvitornilla ruuvikiinnitteisten laitteiden asentamista varten. Rasioista on kaksi syvyyttä, 30 ja 40 mm.rasia sähköasennustuotteille, joiden kiinnitysruuviväli on 60 mm c/c P6440 CYB-S30 Asennusrasia, yksiosainen Valkoinen PC/ABS 79/32/ CYB-D30 Asennusrasia, yksiosainen Valkoinen PC/ABS 79/32/ CYB-S40 Asennusrasia, yksiosainen Valkoinen PC/ABS 79/44/ CYB-D40 Kojerasia, 2-osainen Valkoinen PC/ABS 79/44/ Sokeat peitelevyt P6447 Kojerasioiden CYB S ja D sokeat peitelevyt. Pakkaus sisältää asetinlevyn ja sokkolevyn. CYB-PL Sokea peitelevy, -osainen Valkoinen PC/ABS 84/2/ CYB-PL Sokea peitelevy, 2-osainen Valkoinen PC/ABS 84/2/ Ruuvitorni CYB-P3 CYB S ja D kojerasioihin P64403 Ruuvitorni, joka napsautetaan kiinni S40- ja D40-rasioihin vakiolaitteita asennettaessa. CYB-P3 Ruuvitorni Valkoinen PC/ABS 0// Muut lisävarusteet Äänitiivistesauva Äänitiivisteeksi kanavan läpivientiin. Toimitetaan 4 kappaleen sarjana korkeintaan 4 lokeroon. P6537 TTI-T3045 Äänieristyssauva Musta Solumuovi 30/350/ TTI-T5070 Äänieristyssauva Musta Solumuovi 50/350/ Kaulusholkki P6937 Käytetään ruuvin kannan reunasuojuksena kanavan sisällä kaapelin suojaamiseksi. SEMKO-holkki asennettaessa TEK suoraan seinää vasten. TTI-KB Tulppa Musta PE Ø2, Maadoitusliitin P6897 Käytetään alumiinikanavien maadoittamiseksi varusteisiin. Kierretään paikoilleen maadoituskiskoon. Tarkoitettu korkeintaan 4 mm²:n poikkipinnalle. TTI-JB Maadoitusliitin - Teräs Sähkökalusteet ja -tarvikkeet

279 Thorsmanasennusjärjestelmä Teknisiä tietoja Yhteiset varusteet Kiinteät kannattimet TEK Mitat R560 R570 R580 R590 Kannattimen mitat TTA-KV35- TTA-KV56-2 TTA-KV R600 R60 R620 TTA-KV0-4 TTA-KV23-5 TTA-KV46-6 Kannatin tuuletusritilällä TTA-G Tuuletusritilä Kannattimet pitää täydentää tuuletusritilällä G3 tai G0. TTA-KV G3 tai G0 Ritilöiden määrär R640 Sähkökalusteet ja -tarvikkeet 279

280 Thorsmanasennusjärjestelmä Teknisiä tietoja Yhteiset varusteet Kiinteät kannattimet TEK Mitat R35760 TTA-KV79 R35770 R35780 R35790 R35750 TTA-KV35 TTA-KV56 TTA-KV0 TTA-K23 TTA-K R630 R35730 R35740 Kannattimen mitat Valmiit sarjat Kannattimet toimitetaan valmiina sarjoina. Jokaiseen sarjaan kuuluu kannatin, ritilänpidin TTA-GH6 ja sanka. Tuuletusritilä Kannattimet pitää täydentää tuuletusritilällä G3 tai G0. TTA-KV G3 tai G0 Ritilöiden määrä M35800 Kannatin tuuletusritilällä TTA-G0 280 Sähkökalusteet ja -tarvikkeet

281 Thorsmanasennusjärjestelmä Teknisiä tietoja Yhteiset varusteet Säädettävät kannattimet TEK Mitat Kannattimen mitat TTA-TN50 TTA-TN70 TTA-TN0 P624 TTA-TN P6243 Kannatin tuuletusritilällä TTA-G0 Tuuletusritilä Kannattimet pitää täydentää tuuletusritilällä G3 tai G0. TTA-KVS Etäisyys TTA-G3 tai -G0 seinästä ritilöiden märä mm minimi-maksimi TTA-KVS60A Tuuletusritilä Kannattimet pitää täydentää tuuletusritilällä G3 tai G0. TTA-KVS Etäisyys TTA-G3 tai -G0 seinästä ritilöiden märä mm minimi-maksimi 60A 30 45/45 60 / 2 R230 Sähkökalusteet ja -tarvikkeet 28

282 Thorsmanasennusjärjestelmä Pistorasiajärjestelmä CYB Helpottaa asentajan työtä - Valitse, aloitatko 2- vai 3-osasisille pistorasioilla - Lisää tarvittava määrä 2-osaisia lisäpistorasioita - Et tarvitse kaapeliliitäntää etkä työkaluja, virtaa ei tarvitse katkaista, säästät valtavasti aikaa P83342 Pikakiinnitys ja pikakytkentä = nopea asennus P Sähkökalusteet ja -tarvikkeet
