1 NASSAU Door kehittää, valmistaa ja huoltaa teollisuusnosto-ovia. Kehitämme jatkuvasti ovien designia, toimivuutta ja käytännöllisyyttä. Ovet valmistetaan korkeimpien standardien mukaisesti, ilman kompromisseja. Tällä filosofialla olemme ansainneet paikkamme yhtenä Euroopan johtavana ovivalmistajana. Valtuutettu NASSAU -jälleenmyyjä: puh / (FIN) NASSAU Door A/S Krogagervej Ringe Denmark Tel: Fax:

2 NASSAU 9000 teollisuusovet

3 Pitkällä kokemuksella laadukkaita ovia Kun tarvitset teollisuusnosto-ovea, sinun tulisi vaatia parasta laatua jokaisella osa-alueella suunnittelusta ja toimivuudesta käytön turvallisuuteen. Tämä on ollut Nassau Doorin filosofia jo 38 vuoden ajan ja se takaa tyytyväisyytesi oveen. Palkittu design Ulkonäköä suunniteltaessa uskomme estetiikan ja toimivuuden yhdistämiseen ilman kompromisseja. Laajan valikoiman ansiosta saat juuri sen näköisen oven kuin tarvitset, oli kysymyksessä sitten haastava uusi projekti, tai tyylin sovittaminen olemassa olevaan rakennukseen. Ovessa on lujan ulkopinnan lisäksi jatkuvasti kehittyviä uusia ominaisuuksia ja komponentteja. Voimme ylpeänä kertoa, että useiden mallien ja vaihtoehtojen avulla tarjoamme markkinoiden laajimman valikoiman. Panostaminen suunnitteluun ja toimivuuteen on tuonut meille palkintoja. (Tanskan ID-palkinto teollisuusmuotoilusta). Vielä tärkeämpää on, että se on tuonut meille paljon tyytyväisiä käyttäjiä. Laatua kaikilla tasoilla Me uskomme, että saat täyden hyödyn tuotteidemme laadusta, kun huomioit osaavan neuvonta-, asennus- ja huoltopalvelumme. Haluamme auttaa sinua tekemään oikeita valintoja varmistaaksemme, että ovesi toimii virheettömästi ja palvelee sinun tarpeitasi kovassakin käytössä vuosikymmenien ajan. 2

4 Sisältö Laadulla on tekijänsä Sivu 4 Turvallisuutesi on velvollisuutemme Sivu 5 Nassau 9000F Ovi jokaiseen käyttötarkoitukseen Sivu 6 Nassau 9000G Valoisa kokonaisuus Sivu 8 Nassau 9000M Joustavuutta, designia ja kestävyyttä Sivu 10 Julkisivu Sivu 12 Tarkkuutta kautta linjan Sivu 14 Sähkökäytön taloudelliset edut Sivu 16 Muistiinpanoja Sivu 18 Yhteenveto teknisistä ominaisuuksista Sivu 19 3

5 Laadulla on tekijänsä Tavoitteenamme Nassaulla on tuottaa parasta mahdollista laatua kaikessa toiminnassamme asiakkaiden kanssa yhteistyössä. Tällä emme tarkoita ainoastaan tuotteen laatua, vaan myös neuvonta-, asennus-, huolto- ja varaosapalvelumme täyttää korkeat laatuvaatimukset. Osaava neuvontapalvelu Jotta saisit täyden hyödyn uudesta ovestasi, on tärkeää huomioida kaikki siihen vaikuttavat käytännön seikat, projektin alusta lähtien. Oven kuormitus, tilantarpeet sisä- ja ulkopuolella, tilankäyttö sisäpuolella, käyttäjien työolosuhteet ja monet muut seikat. Näissäkin asioissa voit luottaa paikallisen NAS- SAU-myyjäsi asiantuntemukseen jo ennen projektin alkua ja myös sen valmistumisen jälkeen. Lisäpalveluna voit saada tarkat piirustukset ja julkisivukuvat valmiista ovesta, jotta sinulla olisi tarpeeksi tietoa ostopäätöstä tehdessäsi. Ovet ilman kompromisseja NASSAU oven korkea tasainen laatu on varmistettu sillä, että oven valmistus tapahtuu täysautomaattisella tuotantolaitoksellamme. Kaikki komponentit käyvät läpi laatutarkastuksen. Myös jokainen ovi tarkistetaan tehtaalla ennen toimitusta. NASSAU 9000 on kehitetty kestämään kovimmatkin ilmasto-olosuhteet. Korkeat laatuvaatimuksemme materiaalissa ja pintakäsittelyssä varmistavat, että ovi kestää tuulessa ja sateessa. Ovessa on myös markkinoiden parhaat eristysarvot. Tilaustyönä asiakkaan tarpeisiin NASSAU-ovesi valmistetaan täsmälleen tilauksesi mukaiseksi. Me suunnittelemme oven komponentit ovikoon ja käytön mukaan. Näin varmistamme ovellesi vuosien ongelmattoman käytön. Toimitus ja asennus Kuljetusvaurioiden välttämiseksi pakkaamme ovet huolellisesti. Suosittelemme asennustyön teettämistä valtuutetulla NASSAU -jälleenmyyjällä, joka ottaa vastuun oven optimaalisesta ja ongelmattomasta toiminnasta. 4

6 Turvallisuutesi on velvollisuutemme Nosto-ovi vaatii useiden liikkuvien osiensa vuoksi turvallisuusnäkökohtien erityistä huomioimista. NASSAU 9000 on turvallisin koskaan valmistettu nosto-ovi. Käyttäjien turvallisuus NASSAU 9000 on varustettu sormisuojauksella, jonka ansiosta käyttäjän sormet eivät voi puristua lamellien väliin. Ovi on myös saatavana sekä jousenkatkeamissuojalla että köydenkatkeamissuojilla varustettuna. Nämä ominaisuudet estävät oven putoamisen jousen tai kannatinköyden mahdollisesti pettäessä. Täyttää EN standardin Kaikki NASSAU -ovet täyttävät eurooppalaisen tuotestandardin EN Tämä osoittaa, että ovien käyttö on erittäin turvallista. NASSAU 9000 on valmistettu kansallisten ja eurooppalaisten standardien mukaisesti myös ympäristötekijät huomioon ottaen. Testaukset on suorittanut : Suojaus oven putoamista vastaan Sormisuojaus Jousen katkeamissuoja Köyden katkeamissuoja* Sormisuojaus lamellien saumoissa Sisäpuolinen kannatinköyden kiinnitys Ohjausrullien sormisuojaus* Turvavalokennot automaattiovissa Tuntoreuna sähkökäyttöisissä ovissa Jousen mahdollisesti katketessa oveen asennettu jousen katkeamissuoja estää oven putoamisen. Kannatinköysien mahdollisesti katketessa oveen asennetut köyden katkeamissuojat estävät oven vapaan putoamisen. Lamellien ponttien tarkan sovituksen ja muotoilun ansiosta estetään sormien puristuminen ja vaatekappaleiden kiinnitarttuminen. Oven kannatinköydet kulkevat ovilamellien ja pystyjohteiden välisessä suojatussa tilassa. Ohjausrullat voidaan varustaa sormisuojauksella. Tällä minimoidaan sormien puristumisriski ovijohteen ja ohjausrullan välissä. Tarvittaessa sähkökäyttöiset ovet varustetaan turvavalokennoilla. Valokenno pysäyttää oven sulkeutumisen automaattisesti, jos oviaukolla on este. Oven alatiivisteessä oleva tuntoreuna pysäyttää oven automaattisesti, jos ovi kohtaa esteen sulkeutuessaan. * lisävaruste 5

7 9000F Teräs, alumiini tai ruostumaton teräs Ovia valmistetaan teräs- tai alumiinipintaisina. Mikäli olosuhteet vaativat hyvää hygieniaa tai puhdistettavuutta, voimme toimittaa ovilamellit ruostumattomasta teräksestä valmistettuna. Ruostumaton ovi on helppo puhdistaa ja kestää ruostumatta vaikeissakin olosuhteissa. Teräs: Alumiini: Ovi jokaiseen käyttötarkoitukseen NASSAU 9000F kehitettiin kovaan päivittäiseen käyttöön. Tämä tukeva ovi kehitettiin kestävyyttä, muotoilua ja taloudellisuutta ajatellen. Ovi kestääkin lukemattoman määrän avaamisia ja sulkemisia pitkän toimintaikänsä aikana. Ovi on valmistettu 45 mm paksuista polyuretaanilamelleista, joiden korkeus on 675 mm. Suuresta lamellikorkeudesta johtuen, ovessa on harmoninen ulkonäkö ja vähän lamellisaumoja. Ovi on kevyt ja hiljainen käyttää. Lämpö pysyy sisäpuolella Oven polyuretaanieristeen ja hyvän tiivistyksen ansiosta tuuli, sade ja kylmyys pysyvät oven ulkopuolella. Ovilamelleissa on sisä- ja ulkopinnan välissä synteettinen nauha, joka toimii kylmäkatkaisuna. Tällöin lämmön siirtyminen oven ulkopintaan on minimaalista ja kondensoituminen oven sisäpuolella vähentyy ratkaisevasti. Harmoninen design Piilotetut lamellien saumat yhdessä stukkokuvioidun pintamateriaalin kanssa antavat NAS- SAU 9000F ovelle ajattoman ja huolitellun ulkonäön. Oveen on valittavissa 10 vakioväriä. Tarvittaessa ovi voidaan maalata toivomuksenne mukaiseksi RAL tai NCS -värikartan sävyyn. Ikkunat ja käyntiovet Ovi voidaan varustaa ikkunoilla ja käyntiovella. Ikkunavaihtoehtoja on neljä. Kaikissa ikkunoissa on kiinteät karmit estämässä luvatonta kulkemista. 6

8 Tekninen erittely Max. oven koko: Leveys: 1500mm 10000mm Korkeus:* 1500mm 6175mm Tuulikuorma:** Luokka 3 (iht. EN ) Vedenpitävyys:** Luokka 3 (iht. EN ) Ilman läpäisy:** Luokka 3 (iht. EN ) Eristyskyky:** U = 1,02 W/m 2 K (iht. EN ) Ikkunat: Materiaali: 4 erilaista energiaa säästävää tyyppiä, muovikarmeilla Alumiini, teräs tai ruostumaton teräs *Saatavana max. 12 metriä korkeana erikoistilauksesta **Arvot ovikoolle 4 x 4 metriä, ilman käyntiovea Esimerkkejä: Piilotetut lamellien saumat Ovilamellin muotoilun ansioista lamellien saumat jäävät piiloon antaen ovelle näyttävän ja harmonisen Säänkestävä ja luja pintamateriaali NASSAU:n valmistamat ovet on kehitetty vaativimpiin ilmasto-olosuhteisiin. Materiaalija rakennevaihtoehdot varmistavat, että tuulet ja myrskyt eivät jätä jälkiään oveen. Kiinteä ikkunakehys NASSAU 9000F on saatavana neljällä erilaisella energiaystävällisellä ikkunatyypillä varustettuna. Kaikissa tyypeissä on murtovarkauksia estävä kiinteä ikkunakehys. Valitse väri Värin voit valita 10 vakioväristä tai lisähintaan RAL tai NCS -värikartasta juuri sinulle sopivaksi. Tehokas lämpöeristys Ovilamellien lämpöeristeenä on käytetty ympäristöystävällistä polyuretaania, jonka eristyskyky on erinomainen. Lamelleissa on ulko- ja sisäpinnan välissä synteettinen nauha, joka katkaisee kylmäsillan. Optimaalinen tiivistys NASSAU -ovet on varustettu täydellisellä rakennuksen ja oven väliin sekä lamellien saumoihin sijoittuvalla tiivistysjärjestelmällä. Tämä vaikuttaa suoraan rakennuksen sisäisiin ilmavirtoihin ja lämmityskustannuksiin. 7

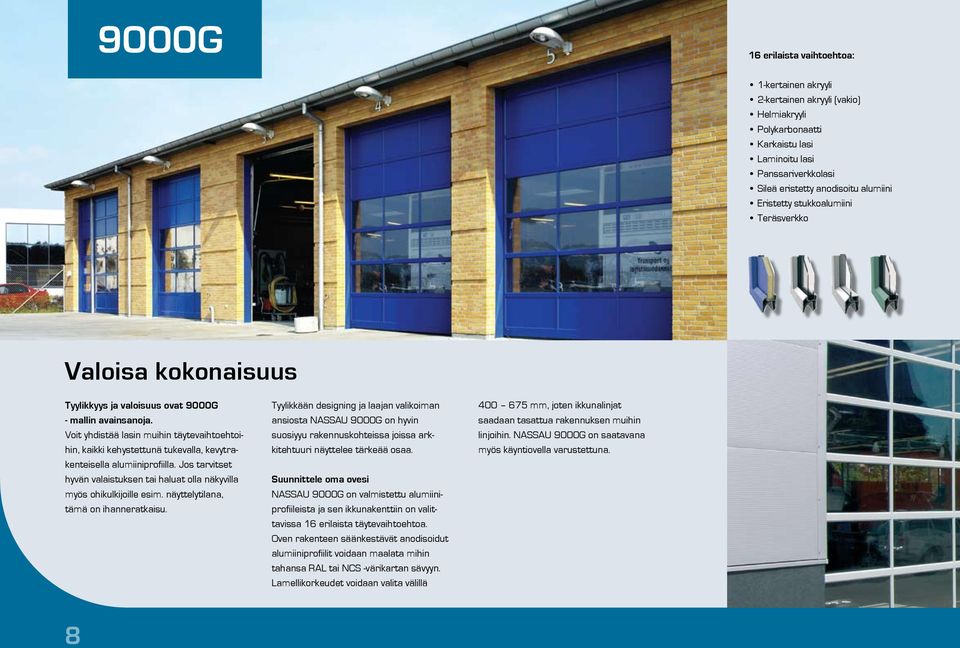

9 9000G 16 erilaista vaihtoehtoa: 1-kertainen akryyli 2-kertainen akryyli (vakio) Helmiakryyli Polykarbonaatti Karkaistu lasi Laminoitu lasi Panssariverkkolasi Sileä eristetty anodisoitu alumiini Eristetty stukkoalumiini Teräsverkko Valoisa kokonaisuus Tyylikkyys ja valoisuus ovat 9000G - mallin avainsanoja. Voit yhdistää lasin muihin täytevaihtoehtoihin, kaikki kehystettunä tukevalla, kevytrakenteisella alumiiniprofiilla. Jos tarvitset hyvän valaistuksen tai haluat olla näkyvilla myös ohikulkijoille esim. näyttelytilana, tämä on ihanneratkaisu. Tyylikkään designing ja laajan valikoiman ansiosta NASSAU 9000G on hyvin suosiyyu rakennuskohteissa joissa arkkitehtuuri näyttelee tärkeää osaa. Suunnittele oma ovesi NASSAU 9000G on valmistettu alumiiniprofiileista ja sen ikkunakenttiin on valittavissa 16 erilaista täytevaihtoehtoa. Oven rakenteen säänkestävät anodisoidut alumiiniprofiilit voidaan maalata mihin tahansa RAL tai NCS -värikartan sävyyn. Lamellikorkeudet voidaan valita välillä mm, joten ikkunalinjat saadaan tasattua rakennuksen muihin linjoihin. NASSAU 9000G on saatavana myös käyntiovella varustettuna. 8

10 Tekninen erittely: Max oven koko : Leveys: 1644mm 10000mm Korkeus: 1500mm 10000mm Tuulikuorma:* Luokka 2 (iht. EN ) Vedenpitävyys:* Luokka 3 (iht. EN ) Ilman läpäisy:* Luokka 3 (iht. EN ) Eristyskyky:* U = 3,57 W/m 2 K (iht. EN ) Ikkunat: 16 erilaista täytevaihtoehtoa **Arvot ovikoolle 4 x 4 metriä, ilman käyntiovea. Esimerkkejä: Piilotetut lamellien saumat Ovilamellin muotoilun ansioista lamellien saumat jäävät piiloon antaen ovelle näyttävän ja harmonisen Lamellikorkeus valittavissa Lamellit on valmistettu tukevasta, mutta kevyestä alumiiniprofiilista. Lamellien korkeus on valittavissa täsmäämään ikkunalinjat rakennuksen muiden linjojen kanssa. 16 vaihtoehtoa Lukuisilla täytevaihtoehdoilla voimme täyttää käytännössä kaikki oven ulkonäköä ja toimintaa koskevat vaatimukset. Säänkestävä ja luja pintamateriaali Anodisoitu pintamateriaali kestää iskuja ulkonäön siitä kärsimättä. Värivaihtoehdot Lamellit voidaan joko pulverimaalata tai märkämaalata 2-komponenttisella akryylimaalilla valitsemaasi sävyyn. Optimaalinen tiivistys NASSAU -ovet on varustettu täydellisellä rakennuksen ja oven väliin sekä lamellien saumoihin sijoittuvalla tiivistysjärjestelmällä. Tämä vaikuttaa suoraan rakennuksen sisäisiin ilmavirtoihin ja lämmityskustannuksiin. 9

11 9000M Voit vapaasti yhdistellä polyuretaani- ja alumiiniprofiililamelleja vastaamaan vaatimuksiasi ja toiveitasi. Alalamellin tulee kuitenkin aina olla polyuretaanieristeinen. Joustavuus, design ja kestävyys NASSAU 9000M -ovessa saat valoa ja keveyttä tyylikkäillä alumiiniprofiileista valmistetuilla ikkunalamelleilla. Voit myös valita kestävät ja hyvin eristävät polyuretaanilamellit samaan oveen. Lopputuloksena on hyvin eristetty, tukeva ovi tyylikkäällä ja modernilla ulkonäöllä. Ikkunat myös päästävät runsaasti valoa sisään. Yhdistyy harmonisesti rakennukseen Alumiiniprofiileista valmistetut ikkunalamellit voidaan tehdä erikoiskorkeina, mahdollistaen ikkunalinjojen tasaamisen rakennuskokonaisuuteen. Voit valita 16 eri ikkunatäytteestä toiminnallisesti ja ulkonäöllisesti parhaiten tarpeitasi vastaavan kokonaisuuden. Värit vapaasti valittavissa Polyuretaanilla eristettyihin 9000M -lamelleihin voidaan valita 10 vakioväriä tai mikä tahansa sävy RAL tai NCS -värikartasta. Alumiiniprofiileista valmistetut lamellit toimitetaan normaalisti anodisoituna. Voit kuitenkin vapaasti valita haluamasi sävyn joko pulverimaalattuna tai 2-komponenttisella akryylimaalilla maalattuna. Kuten muutkin ovimallit, myös NASSAU 9000M voidaan varustaa käyntiovella. 10

12 Tekninen erittely: Max oven koko: Leveys: 1644mm 10000mm Korkeus: 1500 mm 6175mm Tuulikuorma:* Luokka 3 (iht. EN ) Vedenpitävyys:* Luokka 3 (iht ) Ilman läpäisy* Luokka 3 (iht. EN ) Eristyskyky:* U = 1,44 W/m 2 K (iht. EN ) Esimerkkejä: Piilotetut lamellien saumat Ovilamellin muotoilun ansioista lamellien saumat jäävät piiloon antaen näyttävän ja harmonisen ulkonäön. 16 vaihtoehtoa Lukuisilla täytevaihtoehdoilla voimme täyttää käytännössä kaikki oven ulkonäköä ja toimintaa koskevat vaatimukset. Ikkunat: 16 erilaista täytevaihtoehtoa *Arvot ovikoolle 4 x 4 metriä, ilman käyntiovea. Säänkestävä ja luja pintamateriaali NASSAUn valmistamat ovet on kehitetty vaativimpiin ilmasto-olosuhteisiin. Materiaali- ja rakennevaihtoehdot varmistavat, että tuulet ja myrskyt eivät jätä jälkiään oveen. Valitse väri Värin voit valita 10 vakioväristä (polyuretaanilamellit) tai lisähintaan RAL tai NCS -värikartasta juuri sinulle sopivaksi. Tehokas lämpöeristys Ovilamellien lämpöeristeenä on käytetty ympäristöystävällistä polyuretaania, jonka eristyskyky on erinomainen. Optimaalinen tiivistys NASSAU -ovet on varustettu täydellisellä rakennuksen ja oven väliin sekä lamellien saumoihin tulevalla tiivistysjärjestelmällä. Tämä vaikuttaa suoraan rakennuksen sisäisiin ilmavirtoihin ja lämmityskustannuksiin. 11

13 Julkisivu Sovita värit yrityksesi väreihin NASSAU -värivalikoiman avulla rakennuksestasi voi tulla luonnollinen osa yrityksesi imagoa. Käyntiovet ja kiinteät lamellirakenteet, samoin itse nosto-ovi voidaan tehdä haluamastasi pintamateriaalista haluamaasi sävyyn. 10 NASSAU vakioväriä Polyuretaanieristeiset NASSAU 9000F ja 9000M ovat saatavana millä tahansa tällä sivulla näytettävällä vakiovärillä. Lisähintaan on myös saatavana RAL tai NCS -värikartan sävyt. Alumiiniprofiileista valmistetut lamellit toimitetaan tavallisesti anodisoituna. Voit kuitenkin valita juuri haluamasi värisävyn saadaksesi ovesi yrityksesi väreillä. Käyntioven profiileihin ei maalausta ole saatavilla. Painoteknisistä syistä johtuen esitteen värit ovat vain ohjeellisia. Tarkemmat sävymallit saat paikalliselta NASSAU-jälleenmyyjältä. 10 vakioväriä RAL 9006/ND100 TERÄS RAL 1021/ND 114 ALU RAL 3000/ND 320 ALU/TERÄS RAL 3004/ND 323 ALU RAL 5010/ND 528 ALU/TERÄS RAL 6005/ND 637 ALU/TERÄS RAL 7016/ND 701 ALU/TERÄS RAL 8017/ND 845 ALU/TERÄS RAL 9002/ND 953 ALU/TERÄS RAL 9010/ND 955 ALU/TERÄS Värisävyt vastaavat suunnilleen mainittua RAL-sävyä. 12

14 Sama design ovissa ja kiinteissä sivu- ja yläosissa Voit valita saman pintamateriaalin ja pintakäsittelyn kuin NASSAU nosto-ovelle myös erillisille käyntioville ja kiinteille sivuyläosille. Valmistamme ovet ja paneelit tilaustyönä, antaen sinulle vapauden valita muodot ja värit. NASSAU 9000G kiinteillä sivuosilla, väri ja design sama kuin ovessa. NASSAU 9000F kiinteillä yläosilla, väri ja design sama kuin ovessa. NASSAU 9000G kiinteillä sivuosilla, väri ja design sama kuin ovessa. Pienet käyntiovet on asennettu kiinteisiin sivuosiin lamellinostoovien väliin. 13

15 Tarkkuutta kautta linjan Tarkat sovitukset Jotta ovi kulkisi kevyesti ja hiljaisesti ja kestäisi kovaa päivittäistä käyttöä, se tulee asentaa tarkasti ja täsmällisesti. Vähäinenkin suuntaus- tai mittavirhe voi aiheuttaa ääntä tai kulumista. NAS- SAU 9000 asennetaan käyttäen vahvoja säädettäviä komponentteja, joiden ansiosta ovi voidaan asentaa paikalleen erittäin tarkasti. Lisäetuna tästä on, että ovi tulee täysin tiiviiksi ja suojaa vedolta ja kylmältä. Ammattilaisen tekemä asennus Varmistaaksemme oven optimaalisen ja ongelmattoman toiminnan, suosittelemme oven asennustyön suorittajaksi erikoiskoulutettua NASSAU-asentajaa. Säädettävät pystyjohteet Pystyjohteiden ja pystyjohteen kulmakiskojen välinen kulma on säädettävissä. Tämän ansiosta ovi saadaan säädettyä toimivaksi, vaikka rakennuksen ovipielissä olisi mittaeroja. Säädettävät saranat Ovi on varustettu säädettävillä saranoilla, joten se saadaan säädettyä tarkasti rakennuksen mukaiseksi. Tästä johtuen ovi muodostaa toimivan tiivistyksen vetoa vastaan. Sisäiset jäykisteet Ovilevyn sisäiset jäykisteet lisäävät saranoiden kestävyyttä ja samalla varmistavat tuulijäykisteiden kiinnipysymisen. 14

16 Aina on tilaa NASSAU -ovelle Johteiden yksilöllinen asennustapa NASSAU oven lamellit nousevat ylös jättäen oviaukon täysin vapaaksi. Saat myös täyden hyödyn huonekorkeudestasi, koska johteet kulkevat lähellä sisäkattoa. Tällöin myös lopputulos on hyvä ja ovi toimii hyvin. Ovilevyä ohjaavia johdekiskoja on saatavilla useita eri versioita. Tämä mahdollistaa niiden yksilöllisen asentamisen erilaisiin tilantarpeisiin. Määräävinä tekijöinä johteiden valintaan ovat oven ja katon välinen ylätila ja sisäkaton kaltevuus. Nämä tekijät huomioidaan aina ennen kuin suosittelemme tiettyä johdetyyppiä ja nostotapaa. SL: LH: HL: HLKF: Korkeanosto, Vakionosto Matalanosto Korkeanosto jouset etupalkilla Erikoisvalmisteiset ohjausrullat Oviemme ohjausrullat valmistetaan laadukkaista materiaaleista. Tämä takaa oville pitkän käyttöiän ja kitkattoman toiminnan. SLT: Vakionosto kattokaltevuudella LHT: Matalanosto kattokaltevuudella HLT: Korkeanosto kattokaltevuudella HLKFT: Korkeanosto, jouset etupalkilla, kattokaltevuudella Säädettävät kannatinköydet Oven kannatinköydet ovat helposti säädettävät, jolloin ne pysyvät tiukkana. Tämä on tärkeää oven toiminnan kannalta. VL: Suoranosto VLKF: Suoranosto jouset etupalkilla LH-SF: Matalanosto, LHT-SF: Matalanosto, jouset edessä jouset edessä, kattokaltevuudella. = Ylätilan tarve vain 150 mm 15

17 Sähkökäytön taloudelliset edut Oven sähkökäytöstä on paljon muutakin hyötyä kuin pelkkä automatiikan tuoma mukavuus. Oven sähkökäytön ja automaattisen sulkeutumisen avulla voit lyhentää oven aukioloaikaa. Tämä vähentää lämmön karkaamista ja minimoi työympäristölle epämukavaa vetoa ja kylmyyttä. Automatiikan avulla ovi myös liikkuu tasaisesti ja rauhallisesti, joka vähentää kulumista liikkuvissa osissa ja jatkaa oven käyttöikää. Uusi elektroninen ohjauskeskus ED520 toimitetaan vakiona kaikkiin sähkökäyttöisiin Nassau nosto-oviin Uuden ED520 ohjauskeskuksen yhdessä uuden Nassau ovikoneiston (NGM) kanssa esittelemme vakioratkaisun täynnä parannuksia - ratkaisu joka sopii kaikkiin ovimalleihin koko laajassa valikoimassamme. Tässä muutamia etuja: ED520 ohjauskeskus valvoo ja mittaa oven toimintaa elektronisen voimantunnistuksen välityksellä. Tämän ansiosta toiminta on ongelmatonta ja luotettavaa, ovi pysähtyy automaattisesti jos oviaukolla tapahtuu jotain odottamatonta ED520 ohjauskeskukseen voit valita henkilökohtaiset turvallisuus- ja mukavuusasetukset, kuten pakko-ohjauksen tai automaattisen sulkeutumisen. Ovi voidaan varustaa valokennoilla. Nämä sijoitetaan joko suoraan liikeradalle tai valokennokonsoleihin. Kun valokenno aktivoituu, ovi pysähtyy tai muuttaa kulkusuuntaa estäen kontaktin ihmisiin tai oviaukon läpi kulkeviin ajoneuvoihin - arvokas turvallisuusominaisuus. Lisäksi Nassau voi toimittaa oviautomatiikan, jolla ovi aukeaa kaksinkertaisella nopeudella. Yksi moottori - suunniteltu kaikkiin Nassau oviin Nassaun uusi ovikoneisto (NGM) on varustettu elektronisilla rajakytkimillä, voimantunnistuksella ja minimi teholla 75 Nm. Saavuttaaksemme optimaalisen käyttö- ja luotettavuusominaisuudet moottorin kierrosluku säädetään ovikohtaisesti. Sähkökatkoksen sattuessa moottori on varustettu ketjutaljalla, jolloin sitä voidaan käyttää käsikäyttöisesti. Jos sinulla on erityistarpeita tai vaatimuksia oviautomatiikalle on sanomattakin selvää, että meiltä löytyy osaava tekninen neuvontapalvelu. Avaava valokenno Sähkökäyttö juuri sinun tarpeisiisi Nassau on kehittänyt laajan valikoiman ohjausvoihtoehtoja, joista voit valita juuri sinulle sopivan ratkaisun: Radio-ohjaus Painikkeet Vetokytkin Avaava valokenno Induktiosilmukka Tutka-avaus Avainkytkin Tutka-avaus Induktiosilmukka Vetokytkin Painikeohjaus Radio-ohjaus 16

18 ED520A ohjauskeskus Yhdistetty käyttö- ja ohjausyksikkö erillisillä ohjausyksiköllä ED520 ohjauskeskus Yhdistetty käyttö ja ohjaus yksikkö auki-seis-kiinni toiminnolla ja seispainikkeella Radio-ohjaus 1- ja 4- kanavainen radio-ohjaus Nassau ovikoneisto (NGM) Tekniset tiedot NASSAU ovikoneisto (NGM) Tutka Säädettävä tutka, ohjaa ovea liikkeen mukaan Lukittava 3-painike Voidaan käyttää 999 yksikköä Radio-ohjaus 8- kanavainen radio-ohjaus Suojausluokka IP55 (tarvittaessa IP65) Moottorin teho 0,37 kw (1400 rpm) 0,25 kw (920 rpm) Moottorin kierrosluku 920 / 1400 Vääntömomentti (Nm), min. min. 75Nm Vaihteiston pyörimisnopeus 15 / 23 / 28 Jännite 3 X 230 / 3 X 400V Vaihteiston välityssuhde 1:50, 1:60 Hätäavaus Integroitu talja Käyttölämpötila c Vetokytkin Ovi aktivoidaan vetokytkimellä. Radio-ohjaus (ajoneuvolähetin) Voidaan käyttää 999 yksikköä Langaton koodinäppäimistö Kommunikoi langattomasti ohjauskeskuksen kanssa Vaihteisto Rajakytkin Voimantunnistus Öljykylpyinen ja kuormituksenkestävä Elektroninen Elektroninen 17
