1 2015 PALONKESTÄVÄ ASENNUS SUOMEN KAAPELITIET OY:N TIKASHYLLYILLÄ. LAIT -Sähköturvallisuuslaki 410/1996 ja muutokset -Pelastuslaki /397, pykälät 9 ja 12 ASETUKSET -Sisäasiainministeriön asetus, 805/2005, rakennuksen poistumisreittien merkitsemisestä ja valaisemisesta. -Ympäristöministeriön asetus Suomen rakennusmääräyskokoelma E1, Rakennusten paloturvallisuus, määräykset ja ohjeet Ympäristöministeriön asetus Suomen rakennusmääräyskokoelma A2, Rakennuksen suunnittelijat ja suunnitelmat, määräykset ja ohjeet STANDARDIT -SFS Sähkölaitteiden valinta ja asentaminen, turvajärjestelmät. OHJEET -ST Sähkökaapelit ja paloturvallisuus -ST Sähköläpivientien paloeristäminen -ST Sähkö- ja teleasennusten paloturvalliset ratkaisut uloskäytävissä -ST Palonkestävä johtojärjestelmä palon aikana toimiviksi tarkoitetuille järjestelmille. KAAPELIHYLLYJEN PALOLUOKITUS STANDARDIT Kaapelihyllyille ei tällä hetkellä ole olemassa EU:ssa harmonisoitua palokoestandardia. Muutamissa EU:n jäsenvaltioissa on voimassa omia kansallisia standardeja, joissa kaapelihyllyjen palonkestävyyttä testataan osana palonkestävää kaapeliasennusta. Maiden omien paloluokitusten perusajatuksena on, että kokonainen rakenne luokitellaan, ei niinkään rakennustuotteen yksittäiset komponentit. Esimerkiksi Saksan kansallisen standardin DIN mukaisessa palokokeessa, johdetaan kaapelihyllyille asennettuihin palonkestäviin kaapeleihin 400 V nimellisjännite, jota mitataan koko palokokeen ajan. Järjestelmälle annetaan E90 paloluokitus, mikäli kaapelit säilyttävät toimintakykynsä 90 minuuttia. Näin ollen kaapeleita kannattelevan kaapelihyllyjärjestelmän lisäksi myös itse palonkestävien kaapeleiden ominaisuudet ovat keskeisessä roolissa ko. testimenetelmässä. Kaapelihyllyille on kuitenkin valmisteilla EU-tasolla virallinen testausmenetelmä joka astuu aikanaan voimaan myös Suomessa. Suomen Kaapelitiet Oy tulee testaamaan tuotteensa, tämän Suomessakin viralliseksi tulevan testimenetelmän mukaisesti, kun se on vahvistettu. Standardin puuttumisen vuoksi Suomen Kaapelitiet Oy on varmistanut tuotteidensa palonkestävyyden käyttämällä kaapelihyllyjensä raaka-aineena terästä. Teräs on luokiteltu palamattomaksi rakennustarvikkeeksi ilman erityistä tyyppihyväksyntää. Käytetyt raakaaineet on testattu teräsvalmistajien toimesta, mm. teräslevyjen pinnoitteiden savunmuodostuksen selvittämiseksi. Tuotteiden raaka-aineet täyttävät korkeimmat paloturvallisuusluokat, niin -M classification-paloluokituksessa (luokitus M0), kuin myös European Reaction to Fire Classification system-paloluokituksessa. (luokitus A1, tarvikkeet jotka eivät osallistu lainkaan paloon). Palonkestävään asennukseen suositellut SKT:n tikashyllyt, sinkityt levyhyllyt ja valaisinripustuskiskot koostuvat 100 prosenttisesti kyseisestä raaka-aineesta ja niihin liittyvät osuudet on ympyröity punaisella kehyksellä alla olevissa liitteissä.

2 VA- ja RVA-tikashyllyjen, sinkittyjen levyhyllyjen ja valaisinkiskojen raaka-aine (Z275)

3 M classification-paloluokitus

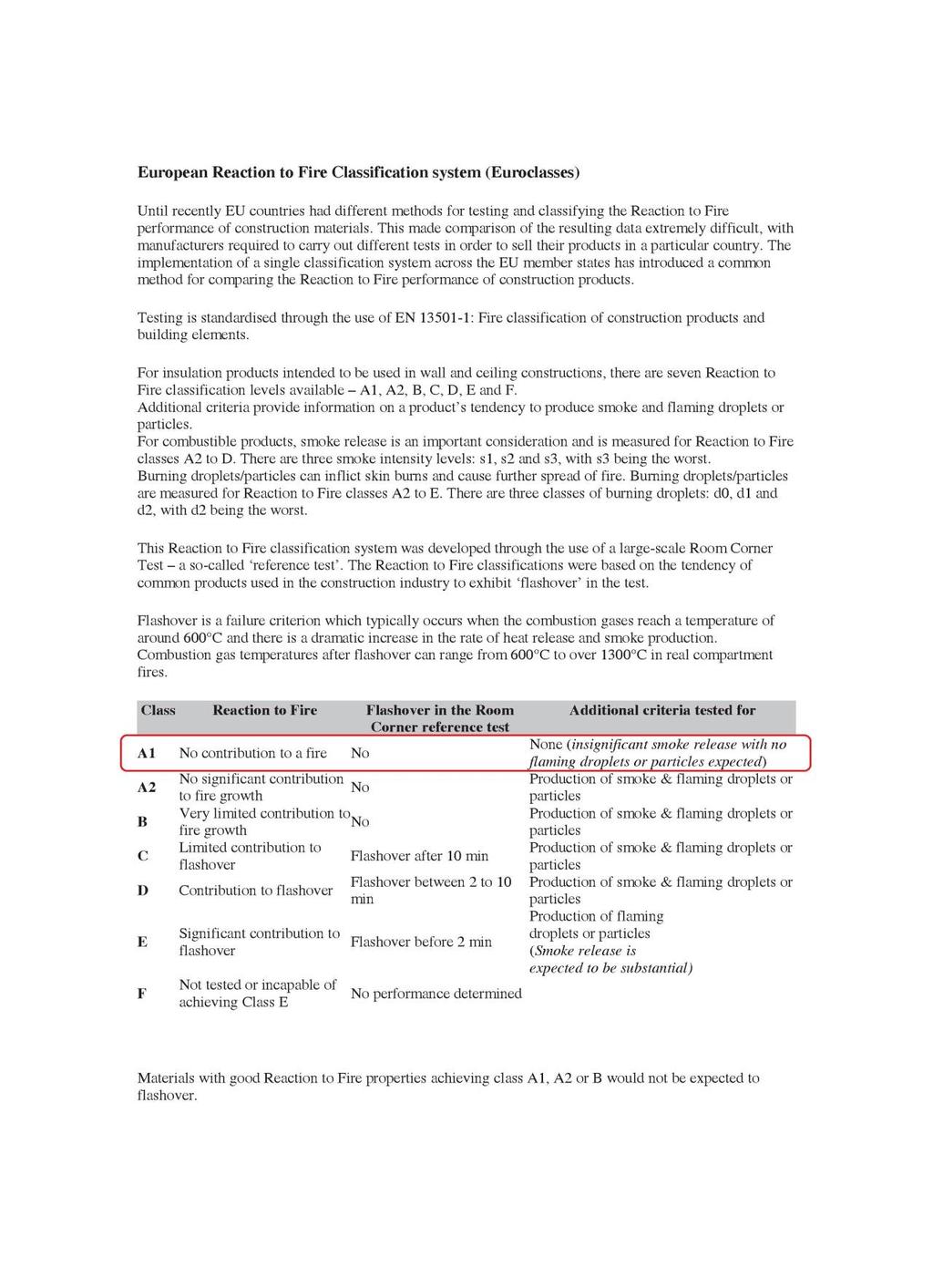

4 Euroclasses-paloluokitus

5 PALOTURVALLINEN KAAPELIHYLLYASENNUS SKT:n TIKASHYLLYILLÄ Suomen Kaapelitiet Oy on tarkoin tutkinut lukuisia, mm. Saksassa, Iso-Britanniassa, Tšekeissä, Hollannissa, Slovakiassa ja Puolassa tehtyjen polttokokeiden tuloksia, jotka on suoritettu erilaisten kansallisten palotestistandardien mukaisesti. Kaikissa edellä mainituissa testeissä on osana testattua järjestelmää olleet teräksestä valmistetut kaapelihyllyt. Teräksiset kaapelihyllyt ovatkin selviytyneet testeissä hyvin, kun niiden kannakointi on toteutettu palotilanteen aiheuttamat kuormitukset huomioiden. Näiden tutkimusten pohjalta Suomen Kaapelitiet Oy antaa seuraavan tuotesuosituksen palonkestävän asennuksen toteuttamiseksi kaapelihyllyjärjestelmillään: Palonkestävä asennus on toteutettavissa tikashyllyillä, levyhyllyillä, valaisinkiskoilla ja lankahyllyillä. Tikashyllyt, levyhyllyt ja valaisinkiskot soveltuvat hyvin palonkestävään asennukseen. Lankahyllyt asettavat korkeampia vaatimuksia palonkestäville kaapeleille, koska lankojen kaapelia kannattava pinta-ala on pieni ja aiheuttaa siten pistemäisen kuorman kaapelin vaipalle. Tikashyllyillä suoritettavan palonkestävän asennuksen suosituksena on RVA-tikashyllysarja, jonka reunan ja poikkipienojen teräksen paksuus on 1,25mm. Vaikka tutkituissa testeissä myös 1,0mm ainevahvuudella varustetut tikashyllyt ovat menestyneet hyvin, niin suuremmasta seinämäpaksuudesta on etua palotilanteessa (RVA-sarjalla on korkeampi kuormitettavuus ja mm. kuumenemisen aiheuttamat muodonmuutokset ovat vähäisempiä paksummalla teräksellä). Palonkestävän asennuksen toteuttamiseen soveltuu muutkin Suomen Kaapelitiet Oy:n tikashyllysarjat esim. AVA- ja VA-tikashyllysarjat. Myös valmistuksen jälkeen kuumasinkitty ZVA-tikashyllysarja itsessään kestää palotilanteessa, mutta sen paksu kuumasinkkikerros aiheuttaa kaapeleille merkittävän lisärasitteen. Sinkki ei kestä korkeita kuumuuksia ja sulaa n. 420 asteessa. Näin ollen kaapelin ja teräksen välissä on paksu kuumuutta kestämätön pinnoite, joka kiehuessaan rasittaa kaapelia. Muissa tikashyllysarjoissa ohuempi pinnoite suojaa kyllä korroosiolta, muttei palotilanteessa aiheuta ongelmaa palonkestäville kaapeleille. Samaan asiaan viitataan myös ST-kortissa, ST Palonkestävä johtojärjestelmä palon aikana toimiviksi tarkoitetuille järjestelmille, laadittu OHJEET Kuumuus vaikuttaa teräksen myötölujuuteen. Vaikka teräs ei pala, niin sen myötölujuus laskee voimakkaasti lämpötilan kohotessa. Käytännössä tämä tarkoittaa hyllyn taipuman kasvamista lämpötilan noustessa. Palonkestävää kaapelihyllyasennusta suunniteltaessa on siis huomioitava tyypillistä asennusta merkittävästi tiheämpi kannakointiväli. Palonkestävien kaapeleiden kuormitus hyllyllä on siten maksimissaan 10-20kg/metri, kannakointivälistä riippuen. Kaapelihyllyjen kannakoinnissa Suomen Kaapelitiet Oy ohjeistaa käyttämään kannatusvarmennuksia eli tietyn tyyppistä porttikannatusta. Pystytikasasennuksissa palonkestävien kaapeleiden asentamiseen tulee käyttää teräksestä valmistettuja kaarikiinnikkeitä, joilla kaapelit kiinnitetään hyllyn poikkipienoihin. Kannattimien ankkurointi betoniin, on myös toteutettava teräksestä valmistetuilla kiinnikkeillä. Palonkestävälle kaapelihyllylle asennetaan pääsääntöisesti palonkestäviä halogeenivapaita FRHF-kaapeleita. Luonnollisesti tulee kiinnittää huomiota myös seinä-/kattorakenteen palonkestävyyteen johon palonkestävä kaapelihylly kiinnitetään.

6 Palonkestävään kaapelihyllyasennukseen suosittelemme esimerkiksi seuraavia tuotteita: KATTOKIINNITYS Pisin sallittu kannatusväli on 1,5m, jolloin maksimi palonaikainen kaapelikuorma RVA-sarjalle on 20kg/m. Vastaavat kuormitusrajat AVA- ja ZVA-sarjalle 18kg/m ja VA-sarjalle 15kg/m. Palonkestävän tikashyllyasennuksen tarvikkeet esimerkiksi: Tikashylly VA-sarja, RVA-sarja, ZVA-sarja tai AVA-sarja Ripustuskannatin RK2-platform Kattokiinnike RK2-1 profiili 41 x 41mm Seinäkannatin VA-SK Kaapelihyllyn kiinnitys VA-KI Palotuki VA-SK/PT Kuusiomutteri M10 Aluslevy AL10 Kierretanko KK10 Kiila-ankkuri KA 10x65 Kattopala VA-KP/U Lyöntiankkuri LA10 Palonkestävä kaapelihyllyasennus voidaan toteuttaa myös VA, ZVA ja AVA-hyllyillä. Kierretankovarmistusta ei tarvita jos seinäkannatin asennetaan M10 pulttisarjalla RK2-profiilin läpi. Kierretankoa ei myöskään tarvita jos seinäkannake ankkuroidaan suoraan teräsbetoniseinään. Betoniseinään kiinnitettäessä on käytettävä teräksistä kiinnikettä esim. kiila-ankkuria tai betoniruuvia.

7 Palonkestävä asennus voidaan toteuttaa myös porttikannatuksella. Tästä asennustavasta on havaintokuva alla: KATTOKIINNITYS Pisin sallittu kannatusväli on 1,5m, jolloin maksimi palonaikainen kaapelikuorma RVA-sarjalle on 20kg/m. Vastaavat kuormitusrajat AVA- ja ZVA-sarjalle 18kg/m ja VA-sarjalle 15kg/m. Palonkestävän tikashyllyasennuksen tarvikkeet esimerkiksi: Tikashylly VA-sarja, RVA-sarja, ZVA-sarja tai AVA-sarja Porttikannatin VA-AP/*** x2 Kaapelihyllyn kiinnitys VA-KI Kuusiomutteri M10 Kierretanko KK10 Palonkestävään asennukseen tarkoitettujen kaapelihyllyjen yläpuolelle ei saa asentaa tulipaloa kestämättömästä materiaalista valmistettuja rakenteita, jotka voisivat palotilanteessa romahtaa kaapelihyllyjen päälle. Jos palonkestävien kaapelihyllyjen varaan asennetaan normaalin sähkönsyötön kaapeleita, niin nämä tulee erottaa palonkestävistä kaapeleista esim. erotuslevyllä VA-ATK tai heikkovirtakourulla esim. VA-ATK/100. Eri järjestelmien yhteisen kaapelihyllyn kannakoinnissa ja kuormitusmäärässä tulee noudattaa vaativamman asennustavan ohjeita. Suomen Kaapelitiet Oy, Forsteninkuja 3, TUUSULA.
