SANASTO TURVATEKIJÖIHIN (AAKKOSJÄRJESTYKSESSÄ) LIMITE JA TURVA-ASIAKIRJOIHIN LIITTYVÄT TEKNISET TERMIT

Transkriptio

1 Euroopan unionin neuvosto Pääsihteeristö AITOJEN HENKILÖ- JA MATKUSTUSASIAKIRJOJEN JULKINEN ONLINE-HAKEMISTO PRADO 2017 fi SANASTO TURVATEKIJÖIHIN JA TURVA-ASIAKIRJOIHIN LIITTYVÄT TEKNISET TERMIT (AAKKOSJÄRJESTYKSESSÄ) versio 8269.fi.17+c1 LIMITE

2 00P Esipuhe Tämä julkisesti käytettävissä oleva sanasto, joka julkaistiin ensimmäisen kerran vuonna 2007, on syntynyt kaikkien Euroopan unionin jäsenvaltioiden sekä Islannin, Liechtensteinin, Norjan ja Sveitsin asiakirja-asiantuntijoiden hyvän yhteistyön tuloksena. Nämä asiantuntijat kokoontuvat säännöllisesti Euroopan unionin neuvoston rajatyöryhmässä (väärät asiakirjat sekakomitea). Tässä sanastossa selitetään PRADOn (PUBLIC REGISTER OF AUTHENTIC TRAVEL AND IDENTITY DOCUMENTS ONLINE, aitojen henkilö- ja matkustusasiakirjojen julkinen online-hakemisto) asiakirjakuvauksissa käytettyjä teknisiä termejä, ja sen tarkoituksena on myös edistää yhtenäisen terminologian käyttöä, parantaa keskinäistä ymmärrystä ja luoda näin perusta tehokkaalle viestinnälle sekä poliisi- ja hallinnolliselle yhteistyölle 24:llä EU:n virallisella kielellä. Sen avulla lisätään myös tietoisuutta henkilöllisyys- ja henkilöasiakirjatarkastuksia tekevien henkilöiden keskuudessa: jos PRADO-käyttäjät eivät tuo esiin epäilyjään asiakirjan aitoudesta ja pyydä paikalliselta poliisiviranomaiselta tai asiasta vastaavalta kansalliselta yhteyspisteeltä tarkempia ohjeita, asiakirja-asiantuntijat eivät pysty tarkistamaan kyseenalaisen asiakirjan aitoutta. Viestintää ja yhteistyötä parantamalla voidaan torjua laitonta maahanmuuttoa ja järjestäytynyttä rikollisuutta sekä parantaa turvallisuutta ulkorajoillamme ja laajemminkin. Haluan kiittää kaikkia, jotka ovat osallistuneet tämän PRADO-sanaston laatimiseen. Christine Roger Pääjohtaja Oikeus- ja sisäasioiden pääosasto Euroopan unionin neuvoston pääsihteeristö 4

3 000 Esipuhe Johdanto Ajokortti 7 Asiakirjan tunnus Biometrinen tunniste (biometriset tiedot) Sirupassi DID Diffraktiivinen tunnistustekijä Esipainettu lomaketeksti FADO Fluoresoiva painoväri Fluoresoiva päällepainatus Fluoresoiva sarjanumero Fluoresoiva sidontalanka Fluoresoiva turvalanka Fluoresoivat kuidut Fluoresoivat plansetit Fluoresoivat valorakenteet (Hi-Lites) Foliopainatus Fotokromaattinen painoväri Giljoshipainatus / ohutviivakuvio Haltijan valokuva kiinnitysmenetelmät Kaksipuolinen teippi Liima Rengasniitit (reikäniitit) Hakaniitit Helmiäispainoväri Helmiäisväriä sisältävä laminaatti Henkilöllisyyspetokset ja asiakirjaväärennökset Henkilötiedot / muut yksilöintitiedot Henkilötietojen / valokuvan / allekirjoituksen integrointi Hologrammi Identigram (yksilöity hologrammi) ifado Iirispainatus IPI-kuva (Invisible Personal Information) näkymättömiin piilotettuja koodattuja (scrambled) henkilö- tai asiakirjatietoja sisältävä painatus Jatkuva / toistuva teksti Kaaviopainotekniikka Kaiverruspainatus Kinegram Koaksiaalinen valo Koholeima Kohopainatus Koneellisesti todennettava tekijä 57 3

4 Koneluettava alue MRZ 58 Koneluettava matkustusasiakirja MRTD Laminaatin UV-tekijä Laminaatti Laminaatin päällepainatus Laminaatin preeglaus Laminaatti sidottu Laserkaiverrus Koholla oleva (sormin tuntuva) laserkaiverrus Laserperforointi Laserperforoitu sarjanumero Laserperforoidut hienorakenteet ja kuviot (turvaleikkaukset) Toistokuva (haamukuva) laserperforoitu Laserperforointi ja muutos kallistettaessa Lasertulostus / laserkopiointi Latenttikuva Leviävä painoväri Lämpösiirtotulostus Läpikohdistusmerkki Läpinäkyvä ikkuna Läpivalo Magneettinauha Matriisitulostus Metallipainoväri Metameeriset värit Mikrosiru kontaktiton Musteleima Mustesuihkutulostus Muutos kallistettaessa Muuttuva laserkuva Numerointi Offsetpainatus Optinen nauha OVD (optisesti muuttuva tekijä) OVI (optisesti muuttuva väriaine) Painatusmateriaali ei sisällä optisia kirkasteita PC (polykarbonaatti) Perforointi Pienpainatus ja mikropainatus Plansetit PRADO Preeglaus PVC-kortti (polyvinyylikloridi) Rasterointi Retroheijastava laminaatti Sarjanumero Sidonnan koontimerkki / vaihteleva sivunumeron paikka Sidonta 119 4

5 Sidontalanka 122 Silkkipainatus Siru (mikrosiru) kontaktillinen Skannauksenestokuvio / jäljennöksenestokuvio Synteettiset kuidut Syväpainatus Taustapainatus / turvapainatus Telaketjukuviointi perforointi Termokrominen (lämpöherkkä) painoväri Toistokuva (haamukuva) Turvalanka UV-valo (ultraviolettivalo) Valokuvapaperi Valokuvausprosessi Vesileima Yksisävyinen vesileima Kaksisävyinen vesileima Monisävyinen vesileima Muotilla tehty vesileima yhdistettynä muihin Viistovalo Viisumi Viivakoodi / kaksiulotteinen viivakoodi Vuotava (syvälle tunkeutuva) painoväri Värilliset turvakuidut Värisublimaatio 149 5

6 00 I Johdanto Tämä sanasto on tarkoitettu selventämään PRADOssa esiintyviä termejä. Sanastossa EI esitetä tieteellisiä määritelmiä, vaan sen tarkoituksena on ennen kaikkea auttaa sellaisia henkilöitä, jotka eivät tarkasta turva-asiakirjoja päivittäin, ymmärtämään PRADOssa käytettyjä termejä ja tunnistamaan joitakin keskeisiä henkilö- ja matkustusasiakirjoissa käytettyjä turvatekijöitä. Sanastossa annetaan tätä varten yksinkertaisia, viitteellisiä määritelmiä, esimerkkejä ja selityksiä. Voit hakea tämän sanaston termejä erikielisistä versioista kunkin hakusanan oikeassa yläkulmassa olevan harmaan kolminumeroisen tunnuksen avulla. Parannusehdotukset ja virheilmoitukset: helpline.prado@consilium.europa.eu Jos tätä aakkostettua sanastoa käytetään esimerkiksi koulutuksessa, on syytä tutustua ensin kohtaan HENKILÖLLISYYSPETOKSET JA ASIAKIRJAVÄÄRENNÖKSET. 6

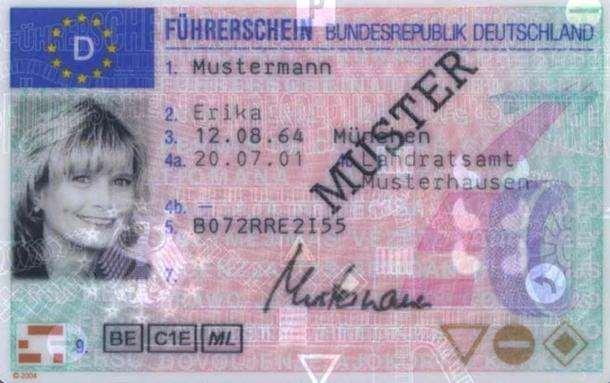

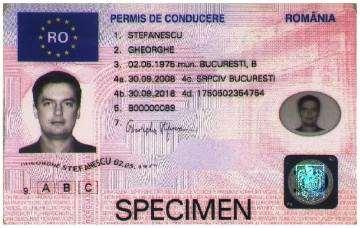

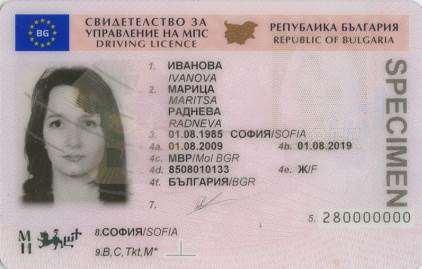

7 211 Ajokortti Ajokorttia voi pääsääntöisesti käyttää henkilöasiakirjana vain ajokortin myöntäneessä maassa. Ajokortit eivät ole matkustusasiakirjoja. Kaikki Euroopan talousalueella (ETA) myönnetyt ajokortit tunnustetaan vastavuoroisesti. Voimassaoloajat ovat eri maissa erilaiset, ja ne riippuvat ajoneuvoluokista ja voivat riippua ajokortin haltijan iästä. Numerointijärjestelmä: 1 Haltijan sukunimi 2 Haltijan etunimi (etunimet) 3 Syntymäaika ja -paikka 4 Ajokortin myöntänyt viranomainen 4a Ajokortin myöntämispäivä 4b Ajokortin viimeinen voimassaolopäivä 4c Ajokortin myöntäneen viranomaisen nimi 5 Ajokortin numero 6 Haltijan valokuva 7 Haltijan allekirjoitus 8 Vakinainen asuinpaikka 9 Ajoneuvoluokat, joihin kuuluvia ajoneuvoja haltijalla on oikeus kuljettaa (10) Päivämäärä, jolloin ajokortti on ensimmäisen kerran annettu kutakin luokkaa varten (11) Voimassaolon päättymispäivä kunkin luokan osalta (12) Lisätiedot ja rajoitukset 7

8 Ajokorttiluokat: AM A1 A2 A B1 B Vähimmäisikä: 16 vuotta Vähimmäisikä: 14 / 16 / 17 / 18 vuotta Vähimmäisikä: 18 vuotta Vähimmäisikä: 18 / 20 / 21 / 22 vuotta Vähimmäisikä: 16 / 18 vuotta Vähimmäisikä: (17) 18 vuotta C1 C Vähimmäisikä: 18 vuotta Vähimmäisikä: (18) 21 vuotta D1 D Vähimmäisikä: 21 vuotta Vähimmäisikä: (21) 24 vuotta E BE C1E CE D1E DE Vähimmäisikä: 21 vuotta Vähimmäisikä: 17 / 18 vuotta Vähimmäisikä: 18 vuotta Vähimmäisikä: 21 vuotta Vähimmäisikä: 21 vuotta Vähimmäisikä: 24 vuotta Edellä oleva luettelo on pelkästään ohjeellinen eikä tyhjentävä. Asiakirjaluokka 8

9 Asiakirjan tunnus 128 Tässä tietokannassa käytetään seuraavista osista koostuvia AIDON ASIAKIRJAN tunnuksia: Esimerkki: Tunnus "FRA-AO-01001" koostuu seuraavista osista: "FRA": Ranska, asiakirjan myöntänyt maa = 3-kirjaiminen maakoodi "A": Passi (kansallinen passi) = Asiakirjaluokka (vasen sarake) "O": Tavallinen (Ordinary) = Asiakirjatyyppi (oikea sarake) "01001" (5 numeroa): kaksi ensimmäistä numeroa ("01") = Asiakirjan numero kolme viimeistä numeroa ("001") = Version numero PRADOssa on kuvattu seuraavat asiakirjat: Asiakirjaluokat: Asiakirjatyypit: A Passi* O tavallinen T Matkustusasiakirja D diplomaatti- E Maahantuloasiakirja S virka-/virkamatka- I Merenkulkijan henkilöasiakirja F sotilas- B Henkilökortti P hätä- / tilapäinen / väliaikainen Y liiteasiakirja J Ulkomaalaisille myönnettävä matkustusasiakirja O tavallinen C Viisumi ( ) D Leima E maahantuloleima X maastalähtöleima H Oleskeluasiakirja (oleskelua koskeva asiakirja) F Ajokortti ( ) G Moottoriajoneuvon rekisteriote *) Kaikentyyppiset kansalliset passit 9

10 PRADOssa on kuvattu myös useita seuraavista asiakirjoista: K Veturinkuljettajan lupakirja L Miehistökortti / lentäjän lupakirja M Huvialusliikenteen harjoittajan pätevyystodistus / kapteenin lupakirja S Erityislupakortti V Lupa edustaa liikeyritystä W Työlupa X Muu asiakirja P Virkatodistus / muu virallinen asiakirja B Syntymä- N Kansalaisuus- / kansallisuus- I Sosiaaliturvakortti / verokortti A Adoptio- M Avioliitto- U Rekisteröity parisuhde R Avioero- T Kuolintodistus Asiakirjaluokka on pakollinen osa kunkin asiakirjan tunnuksessa. Asiakirjatyyppi ei ole pakollinen osa asiakirjan tunnuksessa. 10

11 Biometrinen tunniste (biometriset tiedot) (182) 181 Biometrinen tunniste on henkilön biologinen (anatominen tai fysiologinen) tai käyttäytymiseen liittyvä ominaisuus, jonka avulla henkilöllisyys voidaan tunnistaa vertaamalla ominaisuutta tallennettuun vertailuaineistoon. Yleisimpänä biometrisenä tunnisteena on perinteisesti käytetty sormenjälkiä ja kasvokuvaa. Muita usein käytettyjä biometrisiä tunnisteita ovat iiriskuva ja käsigeometria. Biometrisiä tunnisteita voidaan käyttää biometrisissä tunnistusprosesseissa, joita ovat mm. kasvo- ja iiristunnistus. Biometristen tunnisteiden määrittämistä kutsutaan biometriaksi. Sirupassi 182 Sirupasseissa henkilötiedot (tunnisteet) on tallennettu asiakirjaan upotetulle mikrosirulle (integroitu piiri). Kansainvälisen siviili-ilmailujärjestön ICAOn (International Civil Aviation Organization) standardin mukaisesti kontaktittomalle mikrosirulle on tallennettava ainakin passin henkilötietosivun koneluettavalle alueelle (MRZ) sisällytetyt tiedot ja kasvokuva yhteentoimivaksi biometriseksi tunnisteeksi. Sirulle voidaan lisätä myös muita biometrisiä tunnisteita, kuten allekirjoitus, sormenjäljet tai iiriskuva. Sirulla olevia biometrisiä tietoja voidaan verrata asiakirjan haltijan biometrisiin ominaisuuksiin ja asiakirjan henkilötietosivulla oleviin tietoihin. Tietoja voidaan verrata manuaalisesti tai lukulaitteella tai voidaan käyttää elektroniseen tunnistukseen perustuvaa automatisoitua porttijärjestelmää. Turvatoimenpiteenä tallennettujen tietojen aitouden ja eheyden suojaamiseksi käytetään digitaalista allekirjoitusta. Siinä käytetään teknologiana ICAOn julkisen avaimen infrastruktuuria (PKI). Tarkastuksia tekevät viranomaiset voivat varmistaa digitaalisen allekirjoituksen avulla, että sirupassin sirulla olevat tiedot ovat peräisin oikealta luotettavalta asiakirjoja myöntävältä viranomaiselta ja että tietoja ei ole muutettu. ICAO-standardin mukaisen sirupassin etukannen ulkopuolella on kansainvälinen sirupassin tunnus: Henkilötiedot / muut yksilöintitiedot Henkilötietojen / valokuvan / allekirjoituksen integrointi Koneluettava matkustusasiakirja (MRTD) Koneellisesti todennettava tekijä 11

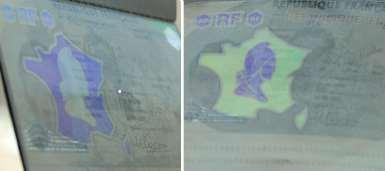

12 DID Diffraktiivinen tunnistustekijä 190 Käännä pintaa vaakasuorassa 90 astetta: värin vaihtuminen näkyy selvästi. DID sisältää kaksi diffraktiivista suorassa heijastuskulmassa näkyvää väriä. Se helpottaa tarkastamista. Erilaisia muiden DOVIDien foliopainatuksia voidaan myös sisällyttää. DID Hologram.Industries Katso: OVD (Optically Variable Device, optisesti muuttuva tekijä) 12

13 Esipainettu lomaketeksti 086 Turva-asiakirjassa esipainettu lomaketeksti painetaan taustapainatuksen / turvapainatuksen päälle. Ei pidä sekoittaa Ei pidä sekoittaa henkilötietoihin / muihin yksilöintitietoihin. taustapainatukseen / turvapainatukseen. 13

14 183 Euroopan unionin neuvosto Pääsihteeristö FADO FADO (False and Authentic Documents Online) on perustettu neuvoston yhteisen toiminnan 98/700/JHA nojalla. 1. Expert FADO on turvallisuustasolle "RESTREINT UE / EU RESTRICTED" luokiteltu akkreditoitu järjestelmä. Sen avulla neuvoston rajatyöryhmässä (väärennetyt asiakirjat sekakomitea) säännöllisesti kokoontuvat asiakirja-asiantuntijat vaihtavat tietoja aidoista ja väärennetyistä matkustus- ja henkilöasiakirjoista. 2. Pääsyltään rajoitettu ifado-järjestelmä (Intranet FADO) muodostaa FADOjärjestelmän toisen tason. Se sisältää tärkeimmät asiakirjojen ja henkilöllisyyden tarkastamisessa tarvittavat Expert FADO -järjestelmän tiedot. Se on kansallisten viranomaisten ja lainvalvontaelinten käytössä. 3. PRADO-järjestelmä sisältää edelliseen verrattuna huomattavasti suppeamman määrän tietoa aidoista asiakirjoista. EU:n neuvoston pääsihteeristö tarjoaa PRADOn yleisön käyttöön osoitteessa EU:n jäsenvaltioiden, Islannin, Norjan ja Sveitsin asiakirja-asiantuntijat huolehtivat järjestelmässä esitettävien tietojen valitsemisesta. Kaikkien kolmen järjestelmän tiedot ovat tällä hetkellä käytettävissä 24:llä Euroopan unionin virallisella kielellä. Laadukas ja luotettava Asiakirjoja tallentavat järjestelmään eri puolilla Eurooppaa toimivat asiakirja-asiantuntijat. Kaikki osallistuvat asiantuntijat ovat vahvistaneet järjestelmän sisältämien tietojen oikeellisuuden. Tietojen laatu tarkistetaan ja ne validoidaan useissa peräkkäisissä vaiheissa, mikä takaa sen, että tiedot on pitkälle yhdenmukaistettu ja sovittuja sääntöjä on noudatettu. Neuvoston pääsihteeristön ammattikääntäjien tekemät käännökset on osittain automatisoitu. 14

15 FADO-järjestelmän kokonaisuutta ylläpitää Euroopan unionin neuvosto Pääsihteeristö Oikeus- ja sisäasioiden pääosaston sisäasioiden osaston Schengen-, viisumi- ja rajavalvontaasioiden yksikkö (DGD 1A). Sen teknisestä toteutuksesta ja ylläpidosta vastaa neuvoston pääsihteeristön pääosastoon A kuuluva osasto (DG A CIS). helpline.prado@consilium.europa.eu Fluoresoiva painoväri 133 Fluoresoiva painoväri näkyy normaalivalossa ja fluoresoi UV-valossa. Fluoresoiva painoväri sisältää väripigmenttien lisäksi fluoresoivia aineita (pigmenttejä). Sitä käytetään sekä tekstin että kuvioiden painamiseen. Fluoresointi on lyhytaikaista valon säteilemistä, joka loppuu käytännössä välittömästi valonlähteen sammuttamisen jälkeen 10-8 sekunnin sisällä. 15

16 Taustapainatus normaalivalossa. Sama sivu UV-valossa: fluoresoiva painoväri; ruskea painoväri taustapainatuksessa fluoresoi vihreänä. Ei pidä sekoittaa fluoresoivaan päällepainatukseen. Taustapainatus / turvapainatus 16

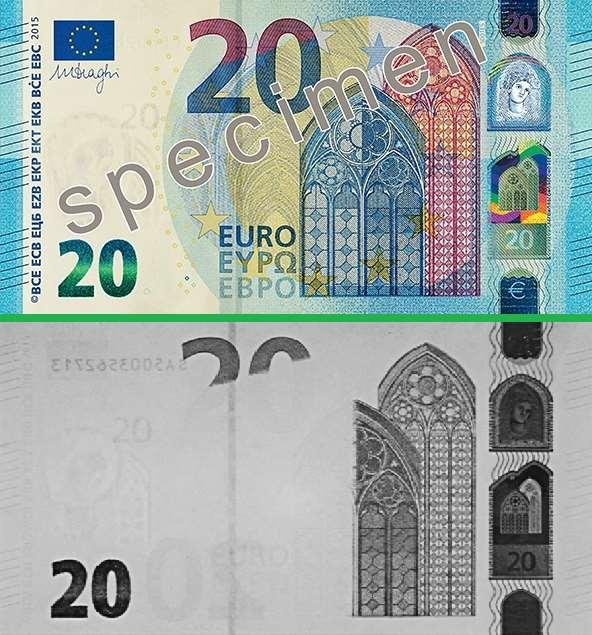

17 Fluoresoiva päällepainatus (051) 024 Fluoresoiva päällepainatus on näkymätön (051) (väritön) NORMAALIVALOSSA, mutta fluoresoi (eli näkyy) UV-valossa. 051 Normaalivalossa UV-valossa 17

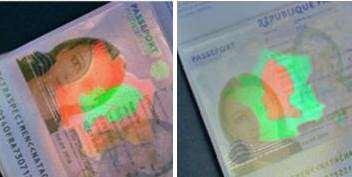

18 UV-valossa näkyviä teräväpiirtovärikuvia polykarbonaatista valmistetuissa asiakirjoissa: True Vision (365 nm) Fluoresoiva päällepainatus näkyy vain UV-valossa Ei pidä sekoittaa fluoresoivaan painoväriin. Laminaatin UV-tekijä 18

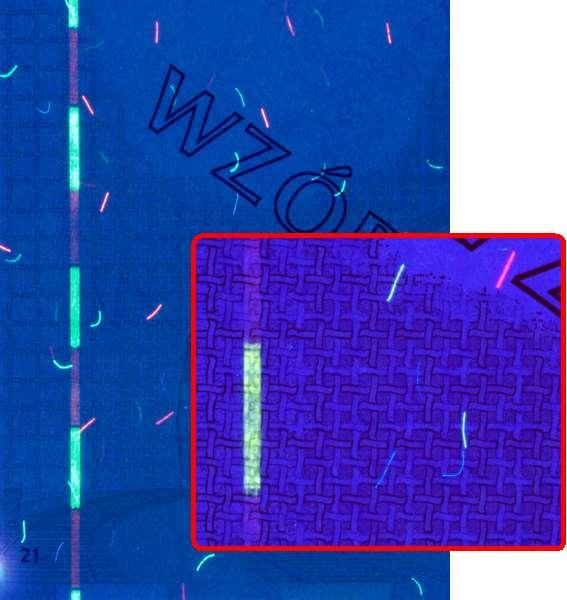

19 Fluoresoiva sarjanumero 136 Fluoresoiva sarjanumero fluoresoi UV-valossa. Asiakirjan yksilöllinen numero, joka on painettu asiakirjaan lisäturvatekijäksi tunnistusta varten. Numerointi 19

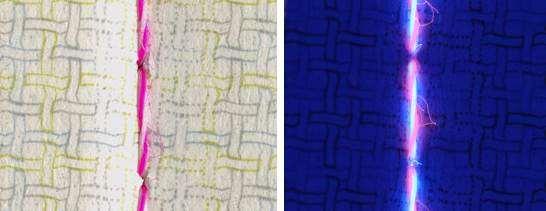

20 Fluoresoiva sidontalanka 137 Fluoresoiva sidontalanka fluoresoi yksi- tai monivärisenä UV-valossa. Sidontalankaa käytetään pitämään sivuja yhdessä. Se voi koostua yhdestä tai useasta yksittäisestä toisiinsa punotusta langasta (jotka fluoresoivat UV-valossa eri tavoin, myös eri värein). Normaalivalossa UVvalossa Sidontalanka 20

21 Fluoresoiva turvalanka 135 Fluoresoiva turvalanka fluoresoi UV-valossa. Ohut muovinen, metallinen tai muuta materiaalia oleva suikale, joka on kokonaan tai osittain integroitu painatusmateriaaliin paperin valmistusprosessin aikana. Voi fluoresoida UV-valossa myös monivärisenä. Turvalanka Katso: Painatusmateriaali 21

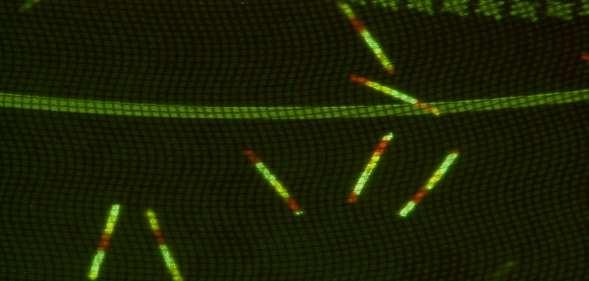

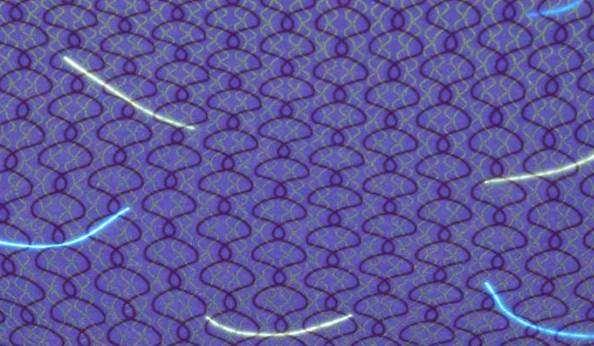

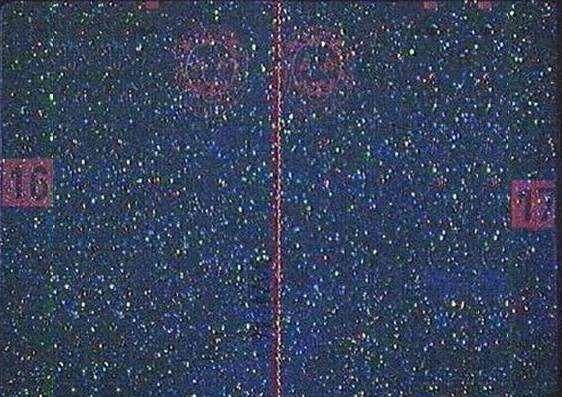

22 Fluoresoivat kuidut 132 Kuidut, joissa on fluoresoivia ominaisuuksia, näkyvät UV-valossa. Ne sekoitetaan paperimassaan paperisen painatusmateriaalin valmistusprosessin aikana toimimaan turvatekijänä. Fluoresoivat kuidut esiintyvät satunnaisissa paikoissa eri syvyyksissä kullakin sivulla. Ne voivat näkyä NORMAALIVALOSSA ( värilliset turvakuidut) tai olla näkymättömiä NORMAALIVALOSSA. Fluoresoivat kuidut voivat näkyä yksi- tai monivärisinä UV-valossa (Normaalivalossa) näkymättömät kuidut fluoresoivat punaisina, keltaisina ja vihreinä UVvalossa 22

23 Fluoresoivat valorakenteet (Hi-Lites) Fluoresoivat plansetit Painatusmateriaali ei sisällä optisia kirkasteita Fluoresoivat plansetit 134 Fluoresoivat plansetit näkyvät UV-valossa. Fluoresoivat plansetit voivat joko näkyä tai olla näkymättömiä NORMAALIVALOSSA. Plansetit (pienet värilliset hiutaleet), joilla on fluoresoivia ominaisuuksia, sekoitetaan paperimassaan paperisen painatusmateriaalin valmistusprosessin aikana toimimaan turvatekijänä. Fluoresoivat kuidut Fluoresoivat valorakenteet (Hi-Lites) Painatusmateriaali ei sisällä optisia kirkasteita 23

24 Fluoresoivat valorakenteet (Hi-Lites) 111 Fluoresoivat valorakenteet näkyvät UV-valossa. Fluoresoivat valorakenteet ovat hyvin pieniä fluoresoivia hiukkasia painatusmateriaalissa. Ne sekoitetaan paperimassaan paperisen painatusmateriaalin valmistusprosessin aikana toimimaan turvatekijänä. Fluoresoivat kuidut Fluoresoivat plansetit Painatusmateriaali ei sisällä optisia kirkasteita 24

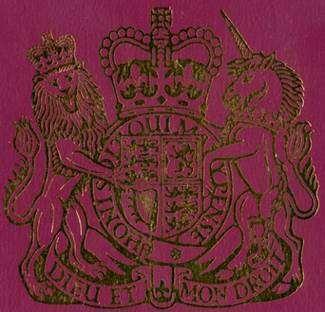

25 Foliopainatus (019, 020) 140 Kallista sivua. Tarkastele paikoittain hieman kohollaan ja alempana olevaa pintaa NORMAALIVALOSSA tai viistovalossa. Foliopainatuksessa on kyse foliokalvon siirtämisestä kuumennetulla painolaatalla. Sen voidaan katsoa olevan yksi kohopainatuksen muoto. Foliopainatus eroaa kohopainatuksesta siten, että foliopainatuksessa käytetään painatusaineena foliokalvoa paksun painovärin sijasta ja painolaatta kuumennetaan. Lämmön ja puristuksen yhteisvaikutuksesta foliokalvokerros irrotetaan kantomateriaalin niistä kohdista, joissa painolaatassa on koholla olevia alueita, ja siirretään painatusmateriaaliin, johon se kiinnittyy pysyvästi. 25

26 Foliopainatusta käytetään usein painettaessa tekstiä ja kuvioita passin kanteen esimerkiksi kultafoliopainatus 019 tai hopeafoliopainatus Foliopainatusta käytetään myös hologrammien ja kinegrammien (Kinegram ) yms. kiinnittämiseen. Fotokromaattinen painoväri 160 Fotokromaattiset painovärit vaihtavat väriä, kun niihin kohdistetaan UV-valoa. Kun UVvalolähde poistetaan, värimuutos säilyy tietyn ajan ennen kuin alkuperäinen väri palautuu. Kalvon päällepainatus fotokromaattisella helmiäispainovärillä Kun vihreään helmiäisväriseen päällepainatukseen on kohdistettu UV-valoa, painatus säilyy jonkin aikaa sinisenä 26

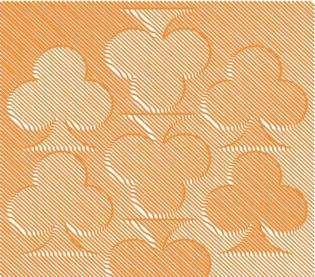

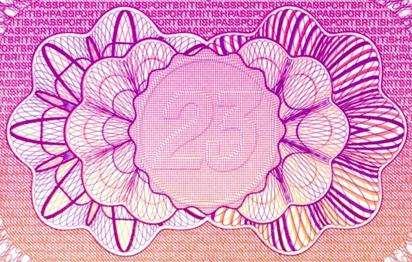

27 Giljoshipainatus / ohutviivakuvio (110) 028 Ohuita (monimutkaisia) geometrisia kuvioita, jotka muodostuvat toisiinsa kietoutuneista jatkuvista viivoista. Turvapainatuksessa käytettävien giljoshi- tai muiden ohutviivakuvioiden tarkoituksena on tehdä alkuperäisen asiakirjan jäljentäminen tai alkuperäisen näköisen väärän asiakirjan painaminen vaikeammaksi. Giljoshi- ja muiden ohutviivakuvioiden yhteydessä käytetään joskus iirispainatusta. Positiivisia ja negatiivisia giljoshikuvioita 110 Reliefimäisiä ohutviivakuvioita

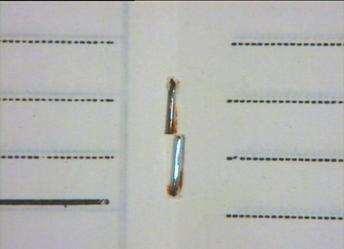

28 Haltijan valokuva kiinnitysmenetelmät (073), (076), (032) 130 Kaksipuolinen teippi Tavanomaisen valokuvan kiinnitysmenetelmä. 28

29 Liima Tavanomaisen valokuvan kiinnitysmenetelmä. 076 Rengasniitit (reikäniitit) Tavanomaisen valokuvan kiinnitysmenetelmä

30 Hakaniitit 032 Todentaminen: Koholeima Musteleima Preeglaus Telaketjukuviointi 30

31 Helmiäispainoväri Kallista sivua. Tarkastele helmiäispainoväriä NORMAALIVALOSSA tai viistovalossa. 052 Helmiäispainovärit sisältävät yleensä läpinäkyviä pigmenttejä, jotka muodostuvat erittäin pieniä kiillehiutaleita sisältävästä ohuesta kalvosta. Hiutaleet aiheuttavat interferenssiä kohdistuvassa valossa. Näin saadaan aikaan kiiltävä, helmenhohtoinen efekti, joka tulee näkyviin tai muuttuu näkymättömäksi tai jossa värit vaihtuvat tarkastelukulman tai valaistuksen mukaan. 31

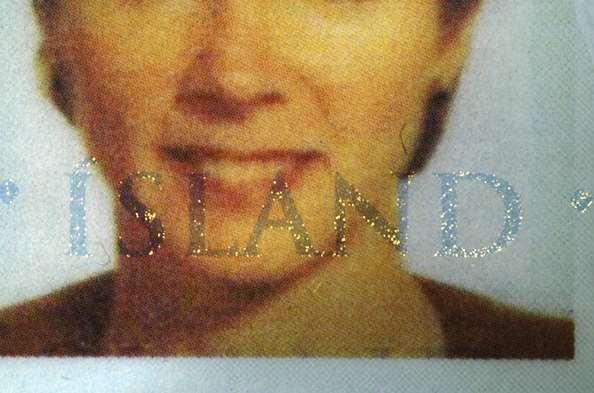

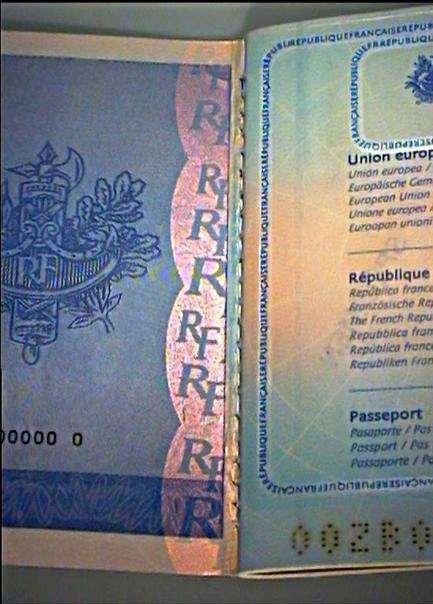

32 Helmiäisväriä sisältävä laminaatti 32

33 Helmiäisväriä sisältävä laminaatti 143 Kallista sivua. Tarkastele laminaattia NORMAALIVALOSSA tai viistovalossa. Helmiäisväriä sisältävä laminaatti on kiiltäviä, helmenhohtoisia efektejä tuottava kalvo, jossa värit vaihtuvat tarkastelukulman tai valaistuksen mukaan. Helmiäispainoväri Laminaatti OVD (optisesti muuttuva tekijä) 33

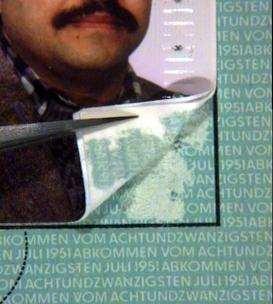

34 192 Henkilöllisyyspetokset ja asiakirjaväärennökset Henkilöllisyyspetokset ja asiakirjaväärennökset Aito asiakirja Väärennetty asiakirja Laiton käyttö Sääntöjenvastainen käyttö Väärä henkilöllisyys Vilpillisesti hankittu asiakirja Asiakirja, jonka voimassaolo on päättynyt Väärin käytetty asiakirja Osittain väärennetty asiakirja Täysin väärä asiakirja Tekaistu asiakirja Varastettu blankoasiakirja (yksilöity laittomasti) PRADOn tiedot voivat auttaa tunnistamaan väärennöksen. Tämä henkilöllisyyspetoksia ja asiakirjaväärennöksiä koskeva malli on Euroopan unionin asiakirjaväärennöksiä käsittelevän riskianalyysiverkoston (EDF-ARA 2012 Ref R023) hyväksymä ja myös Frontexin käyttämä. Väärä henkilöllisyys: Henkilö (toisena henkilönä esiintyvä henkilö) käyttää jonkin toisen henkilön henkilöllisyyttä tai nimeä. Toisena henkilönä esiintyvät henkilöt käyttävät aina aitoja asiakirjoja, joten väärän henkilöllisyyden käyttö tai toiseksi henkilöksi tekeytyminen voi myös tapahtua niin, että käytetään aitoa passia, johon liitetään väärennetty viisumi tai leima, tai niin, että väärennettyyn passiin liitetään aito viisumi. Vilpillisesti hankittu asiakirja: Tämä yleiskäsite kattaa sekä aidot asiakirjat, joita haettaessa on käytetty vilpillistä lähdeasiakirjaa (tai asiakirjoja), sekä vilpillisesti myönnetyt aidot asiakirjat. Asiakirja, jonka voimassaolo on päättynyt: Katso asiakirjan voimassaolon päättymispäivä ("Voimassa asti"). Tarkista sen jälkeen, onko asiakirja voimassa olevan lain nojalla yhä voimassa siinä tarkoituksessa, johon sitä käytetään. 34

35 Väärin käytetty asiakirja: Asiakirjaan liittyy epäilty väärinkäyttö esimerkiksi opiskelijaviisumia käytetään maahantuloon, vaikka maahan tulevan haltijan aikomuksena on työskennellä kohdemaassa; tällaiseen asiakirjojen sääntöjenvastaiseen käyttöön kuuluu myös esimerkiksi se, että lyhytaikaiseen oleskeluun tarkoitettua oleskelulupaa käytetään viisumin sijaan, vaikka ainoastaan pitkään oleskelleen kolmannen maan kansalaisen EY-oleskeluluvan ("LONG-TERM RESIDENT EC", neuvoston direktiivi 2003/109/EY) haltija tai esimerkiksi diplomaatin oleskeluluvan haltija saa käyttää tämäntyyppistä oleskelulupaa laillisesti viisumin sijaan (mikäli viisumia edellytetään). Henkilötiedot / muut yksilöintitiedot 123 Yksilöinnissä asiakirjan haltijan kuva, allekirjoitus ja henkilötiedot sisällytetään asiakirjaan. Haltijan henkilötiedot näkyvät passin (henkilötietosivun), henkilökortin tai viisumin visuaalisesti tarkastettavalla alueella (VIZ) ja koneluettavalla alueella (MRZ); sirupasseissa henkilötiedot sisällytetään myös mikrosiruun. Yksilöity holografinen turvalanka Passiin integroitu henkilötietokortti (henkilötietosivu) VIZ MRZ Henkilötietojen / valokuvan / allekirjoituksen integrointi 35

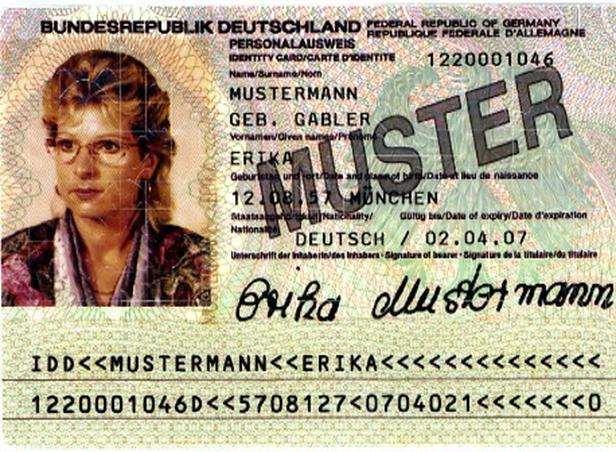

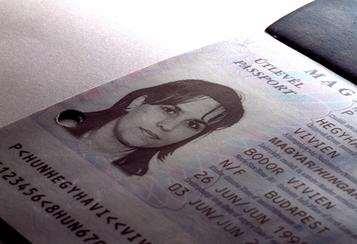

36 Henkilötietojen / valokuvan / allekirjoituksen integrointi 122 Henkilötietojen / valokuvan / allekirjoituksen integrointi tarkoittaa toimenpidettä, jossa kuva (haltijan valokuva), allekirjoitus tai henkilötietoteksti integroidaan yksilöinnin yhteydessä suoraan painatusmateriaaliin tai kalvoon käyttämällä painatusta, (laser)kaiverrusta tai valokuvaustekniikkaa (ei siis käytetä kirjoituskonetta tai kirjoiteta käsin). Valokuvan integrointi: Kuva ei ole asiakirjan erillinen (esim. liimattu) osa vaan kiinteä osa asiakirjaa. Valokuva tulostetaan (joskus tulostetaan myös toistokuva (haamukuva), esim. perforoiduksi kuvioksi muunnettuna) henkilötietosivun visuaalisesti tarkastettavalle alueelle (VIZ). Tässä yhteydessä integrointi ei riipu siitä, onko henkilötietojen tai kuvan päällä kalvo, tosin useimmiten passin henkilötietosivulla olevat digitaaliset kuvat suojataan kalvolla. Usein käytetään lisäksi muita näkyviä turvatekijöitä: Laminaatti Tutki, näkyykö merkkejä muuttamisesta! Henkilötiedot / muut yksilöintitiedot Integrointitekniikat: Mustesuihkutulostus Laserkaiverrus Lasertulostus Valokuvausprosessi Värisublimaatio Lämpösiirtotulostus Laserkaiverrettu integroitu kuva 36

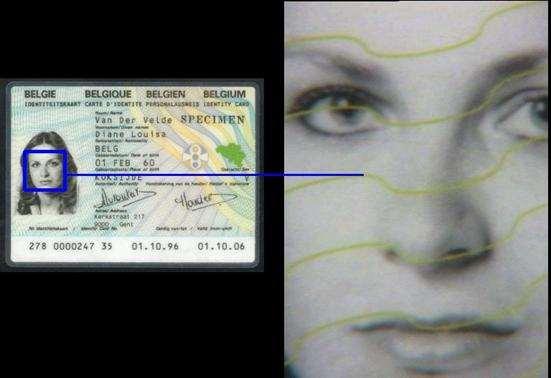

37 Henkilötiedot, valokuva ja allekirjoitus integroitu valokuvausprosessilla 37

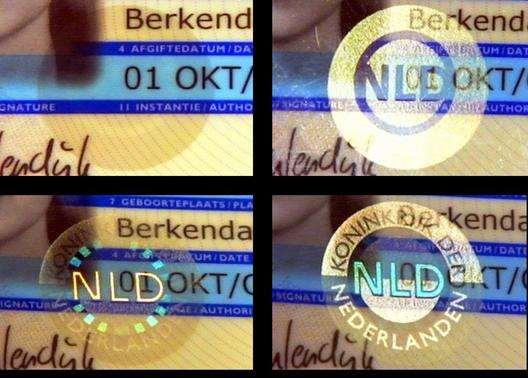

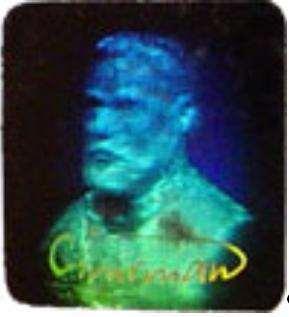

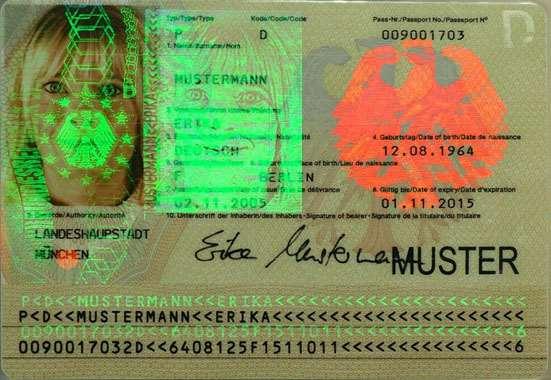

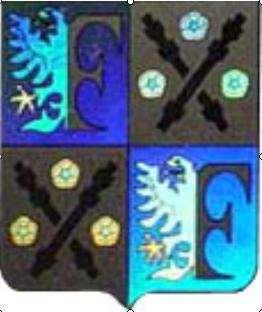

38 Hologrammi 039 Kallista sivua. Tarkastele hologrammia NORMAALIVALOSSA tai viistovalossa. Hologrammi on perinteisesti yleisimmin turvatekijänä käytetty DOVID (diffraktiivinen optisesti muuttuva tekijä). Useat efektit ovat mahdollisia: esimerkiksi kaksiulotteisten hologrammien rakenne- ja värisiirtymät, kolmiulotteisten hologrammien kuvat, hologrammit, joilla on kinemaattisia efektejä, jne. Kaksiulotteinen hologrammi Kolmiulotteinen hologrammi OVD (optisesti muuttuva tekijä) 38

39 Identigram (yksilöity hologrammi) Kallista sivua. Tarkastele Identigram -turvatekijää NORMAALIVALOSSA tai viistovalossa. Identigram on holografinen turvatekijä, jota käytetään esimerkiksi passeissa ja henkilökorteissa. Identigrammiin sisältyy useita yksilöllisiä tekijöitä: haltijan hologrammikasvokuva ( toistokuva (haamukuva)) koneluettava alue (MRZ) sekä kaikissa saman sarjan asiakirjoissa toistuvia tekijöitä, alla olevassa kuvassa esimerkiksi: kolmiulotteinen Saksan kotka kinemaattisia kuvioita makropainatus mikropainatus koneellisesti todennettavat tekijät. Identigram (Huom. kuvakooste) OVD (optisesti muuttuva tekijä) 39

40 184 Euroopan unionin neuvosto Pääsihteeristö ifado intranet False and Authentic Documents Online (aidot ja väärennetyt asiakirjat intranetissä) ifado, joka on FADOn rajoitetumpi taso, sisältää vain turvallisuusluokittelemattomia tietoja. Asiakirjoja ei ole tarkoitettu yleisön saataville, vaan niiden jakelu on rajoitettu tasolle "LIMITE/LIMITED FOR CONTROL AUTHORITY USE ONLY". Kohdekäyttäjinä ovat kaikki kansalliset ja EU-viranomaiset sekä lainvalvontaelimet, jotka tarkastavat henkilöllisyyksiä. Jos teet henkilöllisyystarkastuksia, tarkastat myös henkilö- ja matkustusasiakirjoja. Katso: Henkilöllisyyspetokset ja asiakirjaväärennökset Sitä varten on tiedettävä, miltä tietyn asiakirjan tulisi näyttää. Aitojen asiakirjojen teknisten kuvausten (kuten turvaominaisuuksien) lisäksi ifado antaa tietoja yleisimmistä piirteistä, joiden perusteella väärennetyt asiakirjat voidaan tunnistaa. Asiakirjaa tarkasteltaessa on tärkeää tuntea sen tekniset yksityiskohdat. ifadon tarkoitus on lisätä tietämystä ja helpottaa asiakirjojen aitouden todentamista. Epäilyttävissä tapauksissa asiakirja-asiantuntijat voivat huolehtia jatkotoimista. ifado sisältää kansallisten yhteyspisteiden (asiakirja-asiantuntijoiden ja muiden) tiedot. ifado sisältää myös tietoja tyypillisistä väärennöksistä ja väärennystekniikoista sekä ohjeita henkilöllisyyspetosten havaitsemiseksi. ifado sisältää tärkeimmät tiedot asiakirjojen voimassaolosta ja muista oikeudellisista näkökohdista sekä teknisiä kuvauksia (muun muassa tärkeimmistä turvatekijöistä). Se sisältää Euroopan unionin jäsenvaltioiden ja monien EU:n ulkopuolisten maiden aitojen matkustusasiakirjojen ja muiden henkilöasiakirjojen, viisumien, leimojen ja joidenkin virkatodistusten kuvauksia. Koska ifado sisältää malliesimerkkejä aidoista matkustusasiakirjoista, viisumeista ja leimoista sekä tyypillisiä esimerkkejä väärennöksistä (ilman henkilötietoja), ifadon ja esimerkiksi Schengenin tietojärjestelmän (SIS) välillä ei ole päällekkäisyyttä. 40

41 ifadon tiedot ovat peräisin turvallisuusluokkaan "RESTREINT UE / EU RESTRICTED" luokitellusta Expert FADO -järjestelmästä. EU:n jäsenvaltioiden, Islannin, Norjan ja Sveitsin ( Expert FADO -jäsenet) asiakirja-asiantuntijat valitsevat ja toimittavat järjestelmän sisältämät tiedot. Johtoryhmänä EU:n neuvostossa toimii rajatyöryhmä (väärennetyt asiakirjat). ifadoa ylläpitää EU:n unionin neuvoston pääsihteeristön oikeus- ja sisäasioiden pääosasto (DG D). Järjestelmän teknisestä toteutuksesta ja ylläpidosta vastaa neuvoston pääsihteeristön pääosastoon A kuuluva viestintä- ja tietojärjestelmäosasto (DG A CIS). Neuvoston pääsihteeristön ylläpitämän keskusjärjestelmän ja keskitetyn välityspalvelimen lisäksi on perustettu kansallisia välityspalvelimia, joita käyttävät useat FADO-jäsenet. Näin varmistetaan kyseisten maiden kansallisten viranomaisten ja lainvalvontaelinten nopeampi ja helpompi pääsy järjestelmään. Käyttäjät Kansalliset viranomaiset, joiden tehtäviin kuuluu henkilöllisyyden sekä henkilö- ja matkustusasiakirjojen tarkastus, sekä muut lainsäädäntöä soveltavat eurooppalaiset tahot ja lainvalvontaviranomaiset, kuten: rajavalvontaviranomaiset suurlähetystöt ja konsulaatit poliisiviranomaiset sosiaaliturvaviranomaiset Europol Frontex Suurin osa ifadon asiakirjoja selostavista teksteistä on standardoituja kuvauksia, joiden käännökset tällä hetkellä 24:lle EU:n viralliselle kielelle on automatisoitu. Näin taataan välitön saatavuus sekä kuvausten mahdollisimman suuri yhdenmukaisuus. Asiaan erikoistuneet neuvoston pääsihteeristön kääntäjät kääntävät vapaamuotoista tekstiä sisältävät kuvaukset. Tehtävä ifadon päätarkoituksena on antaa tietoa kansallisille viranomaisille, joiden tehtävänä on tarkastaa henkilöllisyyksiä. ifadon avulla on tarkoitus lisätä tietämystä ja auttaa varmistamaan asiakirjojen aitous. Epäilyttävissä tapauksissa asiakirja-asiantuntijat voivat huolehtia jatkotoimista. Tarkoitus Tiedot henkilö- ja matkustusasiakirjoista ja tyypillisistä väärennöksistä ovat merkityksellisiä laittoman maahanmuuton ja kaikenlaisen järjestäytyneen rikollisuuden, kuten muun muassa terrorismin, huumausaineiden laittoman kaupan, aseiden salakuljetuksen ja ihmiskaupan torjunnan yhteydessä. ifado on tärkeä väline näiden EU:n jäsenvaltioiden kannalta huolestuttavien ilmiöiden torjunnassa, sillä se auttaa osaltaan parantamaan turvallisuutta ja kehittämään Euroopasta rauhan, turvallisuuden ja vakauden alueen. Käytännön menettely ifadon käyttäjien tulee osoittaa mahdolliset kysymyksensä asiakirjan alkuperästä riippumatta henkilö- ja matkustusasiakirjojen kansalliselle yhteyspisteelle (myös ulkomaisia asiakirjoja koskevat kysymykset) (yhteystiedot saatavilla ifadossa). 41

42 Valtuutetun henkilöstön on aina mahdollista päästä järjestelmään neuvoston pääsihteeristön keskitetyn välityspalvelimen kautta ja joissakin maissa lisäksi kansallisten välityspalvelimien kautta (intranet kansalliset viranomaisverkot). Kansalliset viranomaiset vastaavat aina loppukäyttäjien käyttäjätilien hallinnoinnista ja loppukäyttäjien käyttötuesta. Tietoa järjestelmään pääsystä ja ifado-käyttäjätilistä: FADO PRADO 42

43 Iirispainatus 045 Iirispainatusta kutsutaan myös sateenkaaripainatukseksi. Tätä offsetpainatuksessa käytettyä väripainomenetelmää käytetään suojaamaan turva-asiakirjoja värien erottamiselta ja kopioinnilta. Painatuksessa värisävyt sulautetaan pehmeästi toisiinsa niin, että saadaan aikaan asteittainen värin muutos. 43

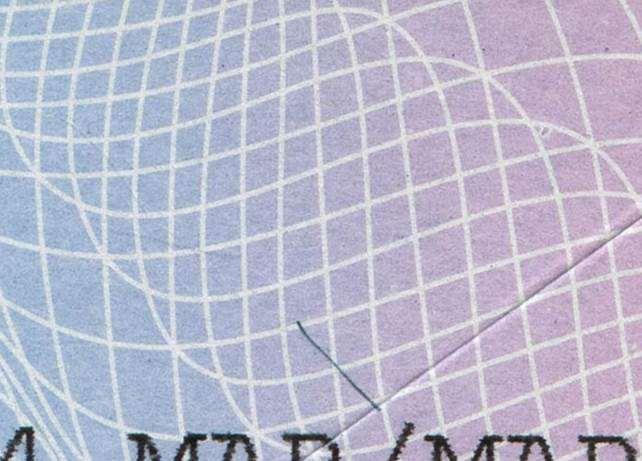

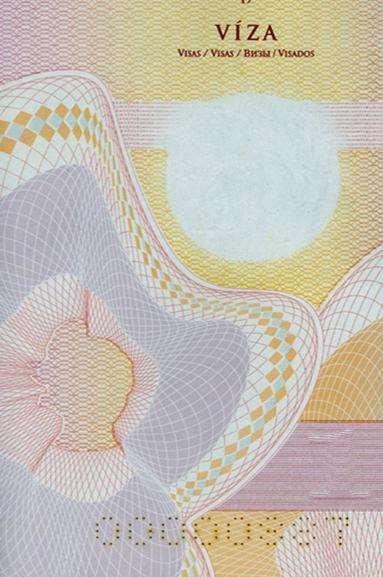

44 Taustapainatus / turvapainatus Kaaviopainotekniikka 44

45 IPI-kuva (Invisible Personal Information) näkymättömiin piilotettuja koodattuja (scrambled) henkilö- tai asiakirjatietoja sisältävä painatus Näitä tietoja ei näe ihmissilmällä, sillä ne on painettu koodatussa muodossa. Niiden näkemiseksi tarvitaan erityinen katselulaite, dekooderi tai teknisiä erikoisvälineitä (kuten skanneri tai kamera ja kuvankäsittelyohjelma). Näkymättömiin piilotetun kuvan upottamiseen näkyvään kuvaan (painatuksessa) käytetään erityisiä tietokoneohjelmistoja. Esimerkiksi haltijan valokuvaan upotetaan näkymättömästi yksittäiseen henkilöön liittyviä tietoja, kuten passin numero, tai yksilöintitietoja, kuten haltijan nimi (IPI - Invisible Personal Information), tai matkustusasiakirjojen taustapainatukseen / turvapainatukseen upotetaan asiakirjaan liittyviä (staattisia) tietoja, kuten maan nimi (näkymättömät, koodatut tiedot ). 042 Tässä passiin henkilötietosivun edelle on integroitu läpinäkyvä muovikortti, joka sisältää dekooderilinssin. Valokuvan päälle asetettuna se paljastaa kuvaan koodatut tiedot (IPI, Invisible Personal Information) Ei pidä sekoittaa latenttikuvaan eikä muutokseen kallistettaessa. 45

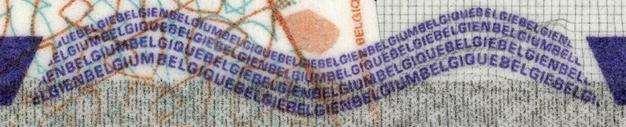

46 Jatkuva / toistuva teksti (090), (091) 129 Jatkuva / toistuva teksti tarkoittaa toistuvia, joskus ilman sanaväliä olevia tekstirivejä taustapainatuksessa / turvapainatuksessa tai turvalangassa. 46

47 Jatkuva teksti voi olla positiivista tekstiä: 091 tai negatiivista tekstiä: 090 Jatkuvan tekstin painatuksessa voidaan käyttää normaalia painatusta, mikropainatusta. pienpainatusta tai 47

48 Kaaviopainotekniikka 170 Kaaviopainotekniikkaa eli sabloniteloilla tehtyä moniväripainatusta jota kutsutaan myös Orlofmenetelmäksi (Orlov-menetelmä) käytetään kaiverruspainatuksessa. Menetelmässä materiaaliin voidaan yhden painolevyn avulla painaa samanaikaisesti ja tarkasti useampaa väriä. Nykyaikaisella painokoneella painettavia värejä voi olla esimerkiksi kolme, neljä tai viisi. Yksittäiset värit painetaan välittäjämuottien kautta, jotka vastaavat halutun lopullisen kuvion osia. Näitä välittäjämuotteja tai -kaavioita kutsutaan myös sabloneiksi (tai shabloonateloiksi). Painovärit voivat osua jonkin verran päällekkäin, joten lopullisessa painetussa kuvassa voidaan havaita pieni värisiirtymä. 2 väriä 48

49 3 väriä Toisin kuin iirispainatuksessa (offsetpainatus), värisiirtymien ei tarvitse olla painokoneessa yhdensuuntaisia painatusprosessin suunnan kanssa. Taustapainatus / turvapainatus 49

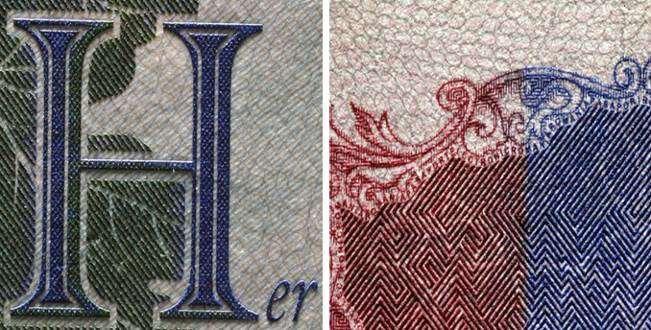

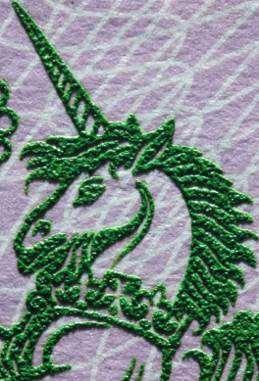

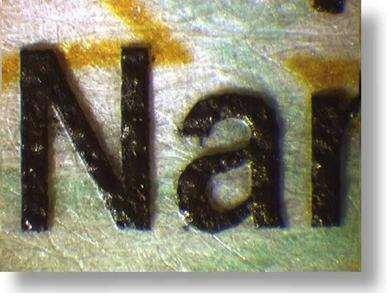

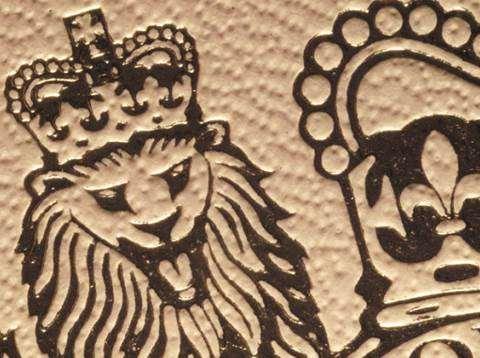

50 Kaiverruspainatus 002 Kaiverruspainatusta käytettäessä muodostuu sormin tuntuva kohokuvio, joka myös näkyy viistovalossa. Tämän kaiverruspainatuksen ominaisuuden ansiosta voidaan tuottaa myös latenttikuvaefekti. Kaiverruspainatus on painotekniikka, jolla painettava kuva etsataan tai kaiverretaan painolaatan pintaan. Painolaatalle levitetään ensin paksua runsaspigmenttistä väriainetta, ja sen jälkeen painolaatan pinta puhdistetaan siten, että väriainetta jää vain etsattuihin tai kaiverrettuihin uriin. Lopuksi uriin jäänyt väriaine (painettava kuva) siirretään painatusmateriaaliin voimakkaasti puristamalla. Puristus painaa painatusmateriaalia painolaatan uriin. 50

51 Kohopinta Viistovalon luomat varjot Ei pidä sekoittaa syväpainatukseen. 204 Ei pidä sekoittaa PEAK -tekniikkaan, jossa yhdistyvät offset- ja kaiverruspainatus: värimuutokset (tai muut muutokset) voidaan havaita tarkastelukulman ja valon tulokulman muuttuessa. Ei pidä sekoittaa koholla olevaan (sormin tuntuvaan) laserkaiverrukseen, jota käytetään muovilaminaateissa tai korteissa. 198 Kaiverruspainatus ilman painoväriä muuttaa paperin pintaa, joten sitä voidaan käyttää litografisella menetelmällä aikaansaadun preeglauksen jäljittelyyn. Ilman painoväriä voidaan myös tuottaa latenttikuvaa muistuttava tulos käyttämällä korkopuristusta. Kaaviopainotekniikka 51

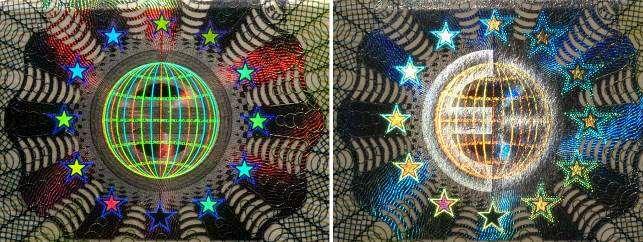

52 Kinegram 054 Tarkastele kaksiulotteisia kuvia sivua kallistamalla. Tarkastele Kinegram -turvatekijää NORMAALIVALOSSA tai viistovalossa. Kinegram on tietokoneella tehty hologrammi ( DOVID), jossa voi olla useita korkean resoluution kuvia. Se sisältää erityisiä tietokoneella tehtyjä diffraktiivisia optisia elementtejä. Ne voidaan suunnitella eri tavoin siten, että niillä saadaan aikaan kinemaattisia efektejä, väri- tai kontrastivaihtelua ja muita erikoisefektejä. Läpinäkyvä Kinegram Kinegram 52

53 Osittain demetalloitu Kinegram Metalloitu Kinegram OVD (optisesti muuttuva tekijä) 53

54 Koaksiaalinen valo 126 Koaksiaalinen valo: valo ohjataan optisen järjestelmän kautta kulkemaan optisen akselin suuntaisesti (esimerkiksi retrolamppu) tai niin, että valon suunta ja katselusuunta ovat samat. Koaksiaalivaloa käytetään paljastamaan retroheijastavan laminaatin (esimerkiksi 3M Confirm -laminaatin) piilokuviot. Katselukulma on koaksiaalinen (uudelleensuunnattuun) valonsäteeseen nähden: Puoliksi läpinäkyvä peili Asiakirjan sivu (turvakalvo) Asiakirjan tarkastelija Valonlähde / valon tulokulma Ei pidä sekoittaa Ei pidä sekoittaa viistovaloon. läpivaloon. UV-valo 54

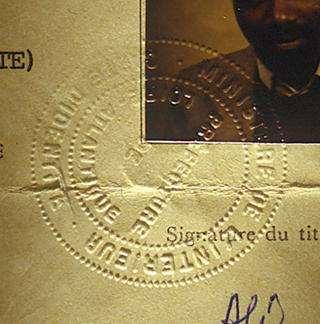

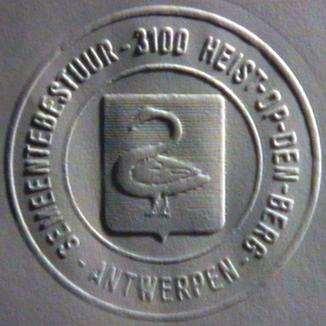

55 084 Koholeima Kallista sivua. Tarkastele koholeimaa NORMAALIVALOSSA tai kohollaan ja alempana olevia kohtia pinnassa. viistovalossa. Tunnustele Koholeima on sinetillä tai leimasimella tehty painatus, jolla esimerkiksi asiakirja tai asiakirjaan tavanomaisesti kiinnitetty (esim. liimattu) haltijan kuva varmennetaan. Todentaminen: Preeglaus Musteleima Haltijan valokuva kiinnitysmenetelmät Foliopainatus 55

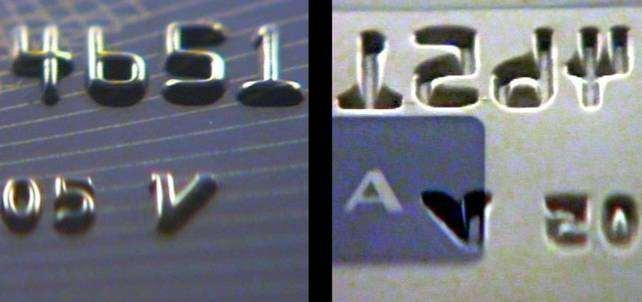

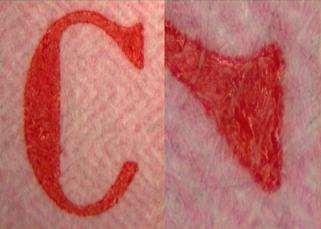

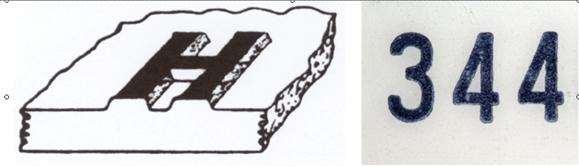

56 Kohopainatus 097 Painotekniikka, jossa painettavat alueet ovat koholla kuten leimasimessa. Kohopainatus on yksi vanhimmista painotekniikoista. Se on suora painatusmenetelmä, kuten myös (uudenaikaisempi) fleksopaino, jota voidaan käyttää painamiseen lähes kaikille painatusmateriaaleille, esimerkiksi muovikalvolle. Turva-asiakirjoissa kohopainatusta käytetään usein numerosarjojen (esimerkiksi sarjanumerot) painatuksessa. Sarjanumero kohopainatuksella Kohopainolaatta tekstin painamista varten Ei pidä sekoittaa epäsuoraan kohopainatukseen (kuivaoffset). 56

57 Koneellisesti todennettava tekijä 150 Koneellisesti todennettavat tekijät (koneavusteiset asiakirjojen turvallisuuden todentamistekijät) ovat turvatekijöitä, jotka voidaan lukea ja todentaa koneellisesti (asiakirjojen lukulaitteilla). Kyseessä ovat asiakirjan osien tai rakenteiden tietyt fyysiset ominaisuudet, joiden havaitsemisen tai mittauksen avulla voidaan todeta matkustus- tai henkilöasiakirjan aitous ja myös auttaa asiakirjan haltijan tunnistamisessa. Katso: Koneluettava matkustusasiakirja MRTD. Viivakoodi / kaksiulotteinen viivakoodi Card Access Number (CAN) ja Password Authenticated Connection Establishment (PACE) Koneluettava alue MRZ Siru (mikrosiru) kontaktillinen Mikrosiru kontaktiton Magneettinauha Optinen nauha Muita (valinnaisia) koneellisesti todennettavia tekijöitä ovat 1. rakenteeseen liittyvät turvatekijät, esimerkiksi OVD (optisesti muuttuva tekijä), retroheijastava laminaatti ja läpinäkyvä ikkuna 2. materiaaleihin liittyvät turvatekijät, kuten pigmentit, joita lisätään esimerkiksi turvapainoväreihin, sekä värilliset ja/tai fluoresoivat kuidut ja plansetit, jotka lisätään painatusmateriaaliin 3. tietoihin liittyvät turvatekijät, esimerkiksi holografiset tai magneettiset turvalangat, joihin talletetaan koodattuja tietoja, tai IPI-kuva (Invisible Personal Information) näkymättömiin piilotettuja koodattuja (scrambled) henkilötai asiakirjatietoja sisältävä painatus. 57

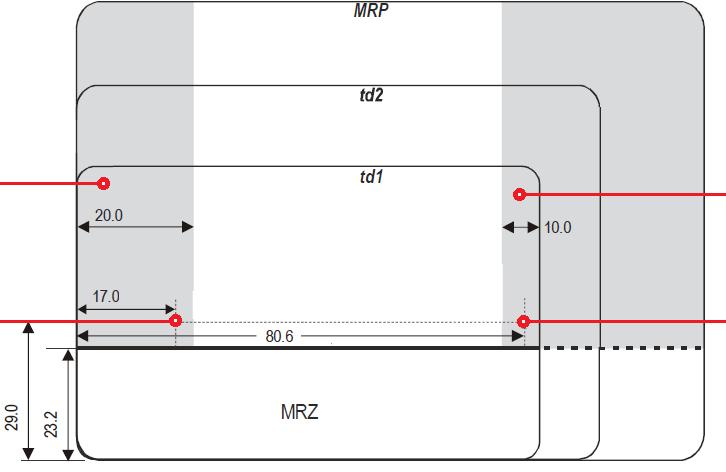

58 Harmaa alue, jota ICAO suosittaa rakenteeseen liittyville tekijöille Rakenteeseen liittyvän tekijän keskikohta Koneluettava alue (MRZ) Harmaa alue, jota ICAO suosittaa materiaaleihin liittyville tekijöille Materiaaleihin liittyvän tekijän keskikohta (mittasuhteet millimetreinä) Koneluettava alue MRZ (082) 149 Koneluettavassa matkustusasiakirjassa (MRTD) oleva koneluettava alue (MRZ) sisältää osan visuaalisesti tarkastettavan alueen tiedoista alfanumeeristen merkkien jonona sekä symbolin "<". Tämä kaksi tai kolme riviä muodostava merkkijono voidaan lukea lukulaitteilla, mikä helpottaa matkustusasiakirjojen tarkastusta (OCR-fontit Optical Character Recognition (082) optinen merkkien tunnistus). Koneluettavan alueen muoto: ID1- / td1-formaatti: 86 (85,6) x 54 (53,98) mm. Kolme riviä, joissa kussakin 30 merkkiä, asiakirjan kääntöpuolella. ID2- / td2-formaatti: 105 x 74 mm. Kaksi riviä, joissa kummassakin 36 merkkiä, henkilötietosivun tai viisumin alaosassa. ID3- / td3-formaatti (MRP Machine Readable Passport, koneluettava passi): 125 x 88 mm. Kaksi riviä, joissa kummassakin 44 merkkiä, henkilötietosivun alaosassa. 58

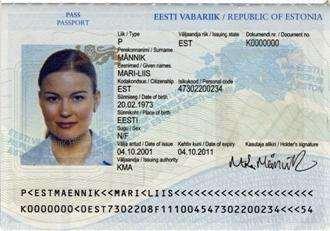

59 Koneluettava integroitu henkilötietokortti (henkilötietosivu), ID3-formaatti: Visuaalisesti tarkastettava alue (VIZ) Kaksirivinen koneluettava alue (MRZ) Katso: Kansainvälisen siviili-ilmailujärjestön (ICAO, International Civil Aviation Organisation) asiakirja 9303 Koneellisesti todennettava tekijä Koneluettava matkustusasiakirja MRTD 188 Koneluettavien matkustusasiakirjojen passien, viisumien ja henkilökorttien (Machine Readable Travel Documents MRTD) tekniset eritelmät on esitetty Kansainvälisen siviili- ja ilmailujärjestön (ICAO) asiakirjassa Useimmat maat noudattavat näitä sääntöjä koneluettavissa passeissaan, viisumeissaan ja rajanylitykseen oikeuttavissa henkilökorteissaan. Kyseisen standardin mukaan koneluettavan asiakirjan henkilötietosivu jaetaan kahteen alueeseen: Visuaalisesti tarkastettava alue (VIZ), joka sisältää asiakirjan nimen, haltijan valokuvan, henkilötiedot ja asiakirjan myöntämistä ja voimassaoloa koskevat tiedot. 59

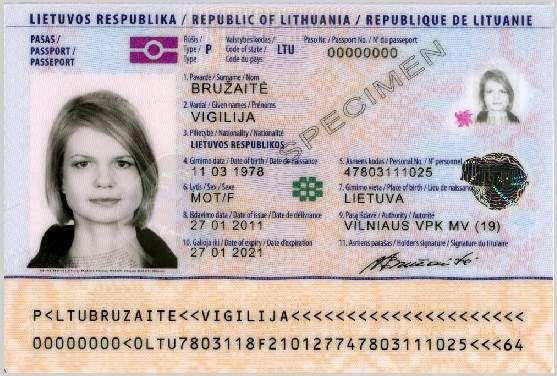

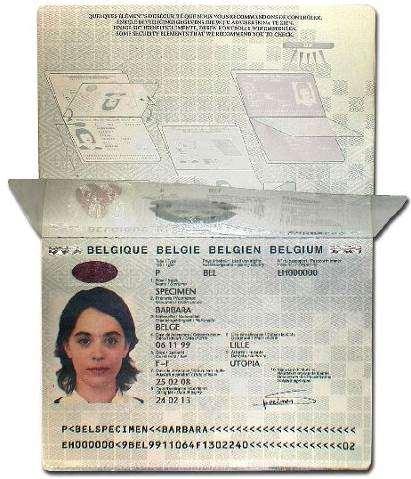

60 Koneluettava alue (MRZ), joka sisältää osan visuaalisesti tarkastettavan alueen tiedoista. 082 MRTD, koko 2 (ID2-formaatti) 01 Valtio, joka on myöntänyt asiakirjan 02 Asiakirjan tyyppi 03 Nimi ensisijainen tunniste (VR) 04 Nimi toissijainen tunniste (VR) 05 Sukupuoli (3) 06 Kansalaisuus (3) 07 Syntymäaika (15) 13 Haltijan valokuva 08 Valinnaiset henkilötiedot (VR) 09 Asiakirjan (sarja)numero (VR) 10 Voimassaolo päättyy (15) 11 Valinnaiset asiakirjaa koskevat tiedot (VR) Alue V 12 Allekirjoitus Ylempi koneluettava rivi Alempi koneluettava rivi Esimerkki: Vaadittavat tiedot ICAO-standardin mukaisessa koneluettavassa viisumissa (MRV, Machine Readable VISA): 60

61 Viisumin kattama alue Maahantulojen lukumäärä Visuaalisesti tarkastettava alue (VIZ): Voimassaoloaika Oleskelun kesto Koneluettava alue (MRZ) Katso: Koneellisesti todennettava tekijä Mikrosiru kontaktiton Password Authenticated Connection Establishment (PACE) 61

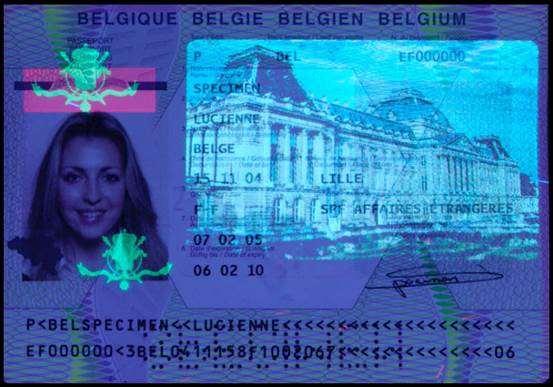

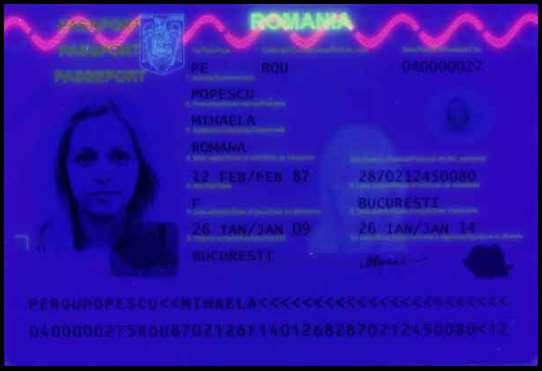

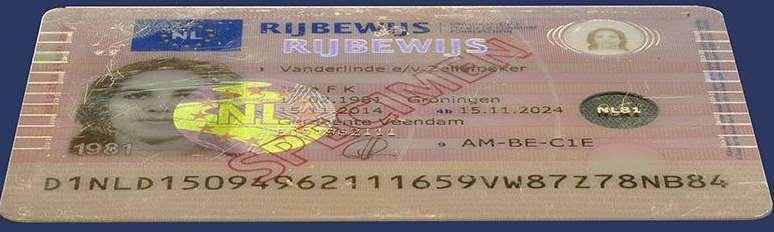

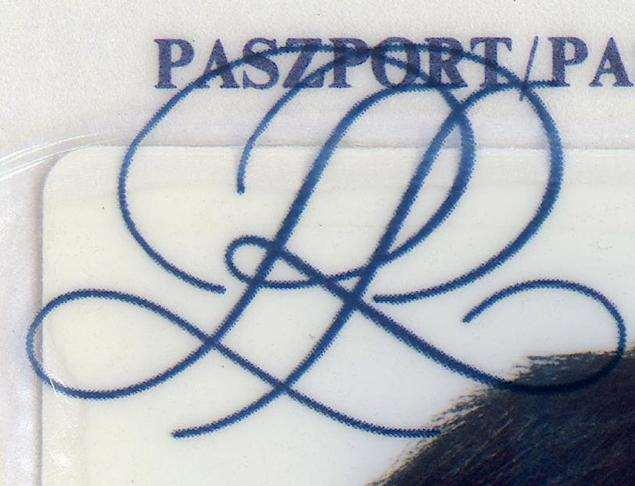

62 Laminaatin UV-tekijä 146 Joko fluoresoivalla painovärillä (tavallisessa valossa näkyvä painoväri) Fluoresoiva päällepainatus tai fluoresoivalla päällepainatuksella (ei näy tavallisessa valossa) kalvolle painettuja turvatekijöitä, jotka sijoitetaan yleensä kalvon kääntöpuolelle (sisäpuolelle) tai kalvon ja liimakerroksen väliin. Tämä suojaa kulumiselta ja muuttamisyrityksiltä. 62

63 Laminaatin UV-tekijä: monivärinen fluoresoiva päällepainatus Laminaatti Laminaatin päällepainatus Laminaatti (018), (056), (057), (144), (145) Laminaattikalvosta muodostuva turvakalvo kiinnitetään asiakirjaan tai henkilötietosivuun lisäturvatekijänä puristamalla: kylmälaminaatti ja/tai kuumentamalla: kuumalaminaatti (lämpölaminaatti) 056 tietojen suojaamiseksi paremmin väärentämiseltä. 63

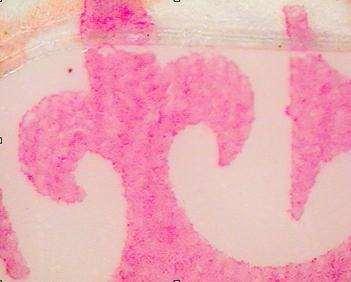

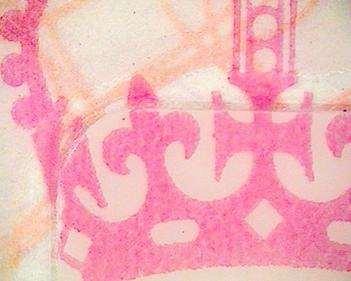

64 Turvalaminaatit sisältävät usein erityisiä turvatekijöitä, kuten sormin tuntuvia tekijöitä ja DOVID-turvatekijöitä (diffractive optically variable image devices), joita ei markkinoilla ole tavallisesti vapaasti saatavilla. Esimerkkejä: Sealys Secure Surface -turvatekijä, CFI-teknologian (colour floating image) avulla valmistettu laminaatti, TKO-kalvo (transparent Kinegram overlay, läpinäkyvä kinegrammin sisältävä kalvo), Kinefilm kuumalaminaatti, joka sisältää Kinegram -lapun. Kinegrammeja on sekä metalloituja että läpinäkyviä. 053 Laminaatit voivat sisältää tarkoituksellisesti sisällytettyjä (suunniteltuja) hauraita kohtia. Käytössä olevien laminaattien paksuus vaihtelee äärimmäisen ohuista paksuihin. Laminaatin päällepainatus 144 Laminaatin päällepainatus on turvatekijä, joka yleensä painetaan kalvon kääntö- eli sisäpuolelle tai liimakerroksen ja kalvon väliin. Tämä suojaa kulumiselta ja muuttamisyrityksiltä. Laminaatin päällepainatus voi näkyä tai olla näkymättä tavallisessa valossa: Katso: Laminaatin UVtekijä. Laminaatin päällepainatukset toteutetaan yleensä syväpainatuksella tai fleksopainatuksella. silkkipainatuksella, 64

65 65

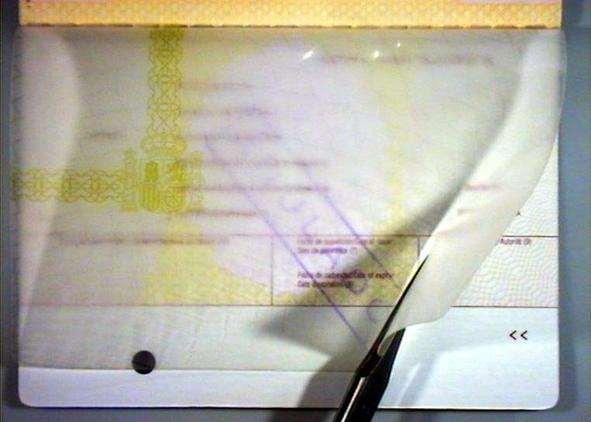

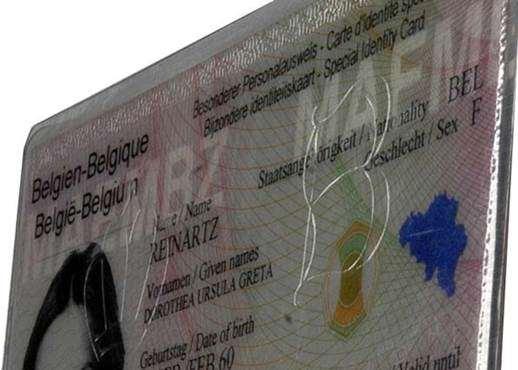

66 Laminaatin preeglaus 018 Kallista sivua. Tarkastele laminaatin preeglausta NORMAALIVALOSSA tai Tunnustele kohollaan ja alempana olevia kohtia pinnassa. viistovalossa. Laminaatin preeglaus tarkoittaa preeglaamalla integroitua sormin tuntuvaa laminaatin turvatekijää, joka voi olla esimerkiksi turvakalvoon preeglattu monimutkainen ohutviivakuvio tai mikropainatus. Valonlähde: viistovalo Laminaatin preeglaus näkyviä ja sormin tuntuvia tekijöitä, joissa näkyy valonheijastus ja liike-efekti 66

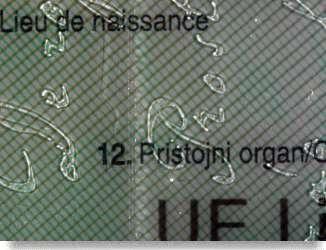

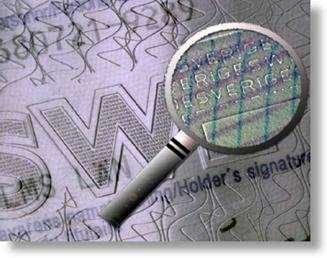

67 Laminaatin preeglaus, jossa mikropainatusta Preeglaus Laminaatti sidottu 145 Monissa perinteiset henkilötietosivut sisältävissä passeissa haltijan valokuva ja henkilötiedot on suojattu läpinäkyvällä laminaatilla. Väärentämisen hankaloittamiseksi laminaatti voidaan integroida passikirjaseen sitomalla. Tällöin laminaatin vastaiselle sivulle jää kapea laminaattikaistale: 67

68 Laminaatti sidottu, vastakkaisella sivulla laminaattikaistale Sidonta Laminaatin UV-tekijä Laserkaiverrus (215) 030 Kuvien ja tekstin kaivertaminen muovikalvoon tai -korttiin laserilla. Laserkaiverruksessa tiedot kirjoitetaan tummentamalla (kuumentamalla) laserherkkää kalvoa ( PVC tai valoherkkä PC). Myös värejä voidaan tuottaa käyttämällä erilaisia fotosensitiivisiä materiaaleja. Lasermerkkausten syvyyttä voidaan tarkoituksellisesti säädellä; käytössä on useita teknisiä vaihtoehtoja: 68

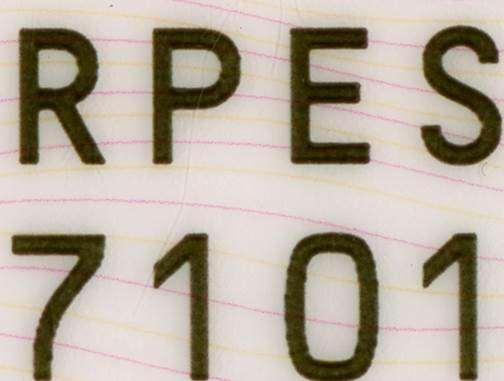

69 Kalvon sisälle (tiettyyn kerrokseen) tehtävä kaiverrus: alla olevia kerroksia tummennetaan läpinäkyvien (ei-laserherkkien) päällyskalvojen läpi, kuten esimerkiksi seuraavassa: Saksa: ajokortti (etunimi, myöntämisaika ja -paikka, allekirjoitus) 69

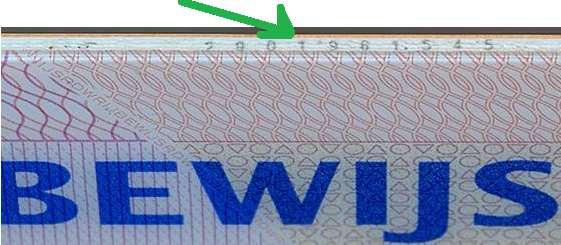

70 Laserkaiverrettuja merkintöjä polykarbonaattikortin reunassa, esimerkiksi laserkaiverrettu numero Alankomaiden ajokortin yläreunassa: 'Sealys Edge Sealer' (reunan leimaus): Koholla oleva (sormin tuntuva) laserkaiverrus 215 Sormin tuntuva laserkaiverrettu numero Sormin tuntuva laserkaiverrettu syntymäaika Ei pidä sekoittaa perinteisiin painatusmateriaaleihin tehtävään koholla olevaan (sormin tuntuvaan) kaiverruspainatukseen. Muuttuva laserkuva 70

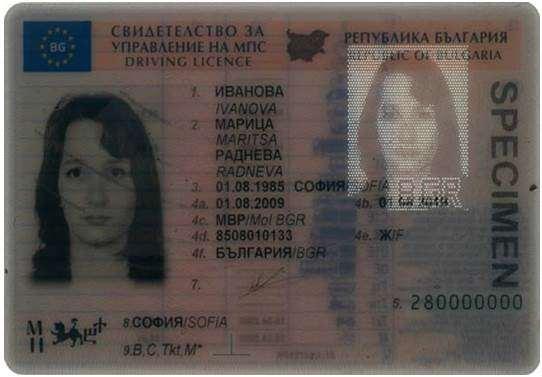

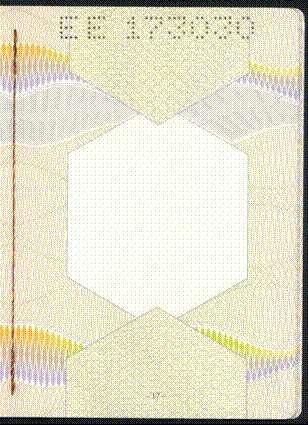

71 Laserperforointi (102), (107), (148) 147 Laserteknologian avulla voidaan tuottaa erityyppisiä ja -kokoisia perforointeja: Laserperforoitu sarjanumero Henkilöasiakirjan sarjanumero perforoidaan painatusmateriaalin läpi laserilla. Perforoinnin tyypillisiä tunnusmerkkejä ovat seuraavat: reikien reunoissa palamisjälkiä painatusmateriaali (paperi) ei ole koholla reikien reunoissa perforointien taustapuolella perforoidut reiät pienenevät kartiomaisesti, kun niitä tarkastellaan asiakirjan muodostavan kirjasen ensimmäiseltä sivulta viimeiselle sivulle perforoidut reiät voivat olla keskenään erimuotoisia: 102 Asiakirjan muodostavan kirjasen ensimmäinen sivu Saman asiakirjan muodostavan kirjasen viimeinen sivu Ei pidä sekoittaa mekaanisesti tehtävään perforointiin. Numerointi Toistokuva (haamukuva) 71

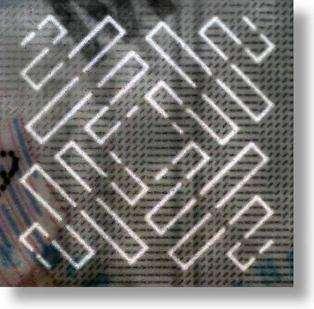

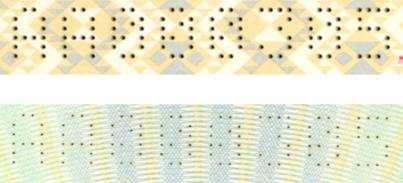

72 Laserperforoidut hienorakenteet ja kuviot (turvaleikkaukset) 148 Laserperforoidut rakenteet/kuviot: Destri Perf Turvaleikkaukset on suunniteltu (tarkoituksella materiaaliin tehdyiksi) hauraiksi kohdiksi. 72

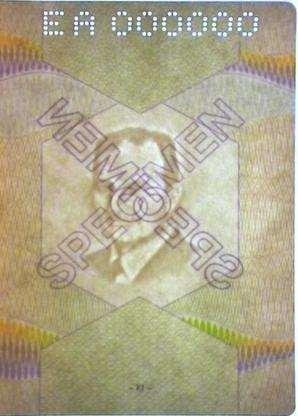

73 Toistokuva (haamukuva) laserperforoitu Perforointi muodostaa asiakirjan haltijan kuvan toistokuvan, joka näkyy läpivalossa. Esimerkkejä: Image Perf, Alankomaiden ja Belgian passit. 107 Laserperforoitu toistokuva (haamukuva) Toistokuva (haamukuva) 73

74 Laserperforointi ja muutos kallistettaessa 107a TLI :ssä (Tilted Laser Image) yksittäiset kirjaimet perforoidaan vinosti eri kulmissa. Näin ollen läpivalossa näkyvä kuva vaihtuu tarkastelukulman mukaan. ImagePerf ja TLI (Tilted Laser Image), jossa kirjaimet "NLD" 74

75 Lasertulostus / laserkopiointi (044), (098) 046 Lasertulostin on digitaalinen tulostin, jonka toiminta perustuu elektrofotografiseen menetelmään. 098 Kuvat siirretään painatusmateriaalille käyttäen tooneria kuten perinteisissä valokopiokoneissa. Lasertulostus on yksi mahdollinen tekniikka, jota voidaan käyttää henkilötietojen / valokuvan / allekirjoituksen integroinnissa. 044 Henkilötietojen ja valokuvan integrointitekniikka: lasertulostus 75

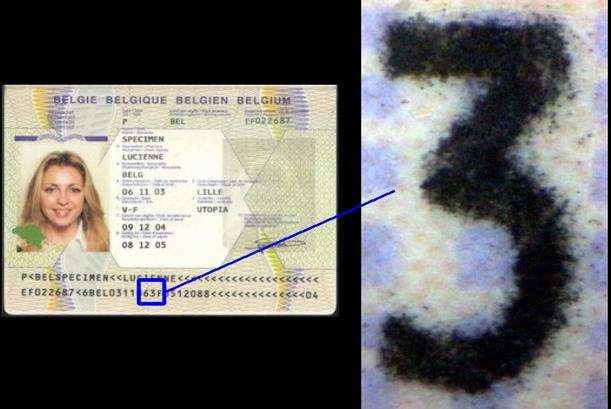

76 76 Koneluettava alue integrointitekniikka: lasertulostus

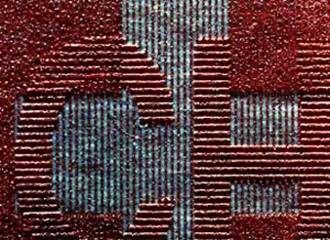

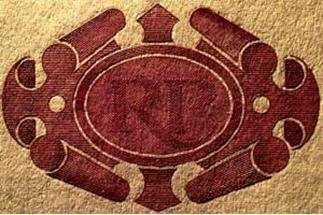

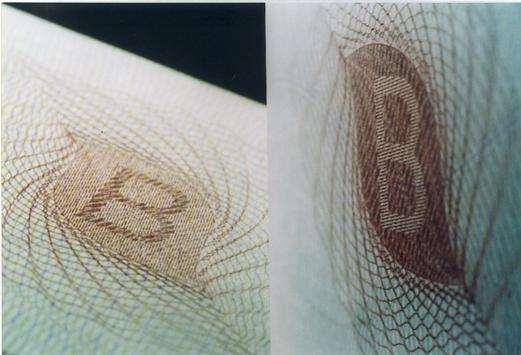

77 Latenttikuva 043 Kaiverruspainettu kuvio, joka näkyy, kun asiakirjaf097 a kallistetaan ja tarkastellaan viistovalossa. Viistovalon tulokulmasta riippuen kuva tulee näkyviin vaaleana tummalla taustalla tai päinvastoin. Viistovalon tulokulmasta riippuen kirjaimet "RP" näkyvät vaaleina tai tummina Latenttikuvan viivarakenne (90º) 77

78 Latenttikuva tulee näkyviin asiakirjan sivua kallistettaessa Taustapainatus / turvapainatus Viistovalo OVD (optisesti muuttuva tekijä) OVI (optisesti muuttuva väriaine) Muutos kallistettaessa Muuttuva laserkuva 78

79 Leviävä painoväri 093 Tarkastele sivua NORMAALIVALOSSA esimerkiksi suurennuslasin avulla. Leviävä painoväri on yksi liukoisten painovärien alalaji; liukenee tiettyjen liuotteiden tai veden vaikutuksesta, jolloin turvapainatuksen tai taustapainatuksen tietyt osat häviävät tai vaalenevat (esimerkiksi kun väärentäjä yrittää poistaa ja muuttaa sen päälle painettua yksilöintitiedon tekstiä). Ei pidä sekoittaa vuotavaan (syvälle tunkeutuvaan) painoväriin. 79

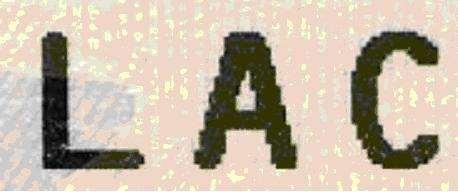

80 Lämpösiirtotulostus 048 Lämpösiirtotulostus: värillisen värinauhan tietty osa lämmitetään, ja sulanut painoväri siirtyy nauhalta kokonaan painatusmateriaaliin. Eri sävyt saadaan aikaan rasteroimalla. Siirtämällä yhtenäinen värikerros saadaan aikaan teräväreunaisia pisteitä tai alueita. Menetelmässä voidaan käyttää myös erikoisvärinauhoja, esimerkiksi sellaisia, joissa on metallipigmenttejä. Lämpösiirtotulostusta voidaan käyttää integrointitekniikkana henkilötietojen / valokuvan / allekirjoituksen integroinnissa. 80

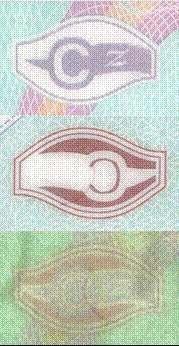

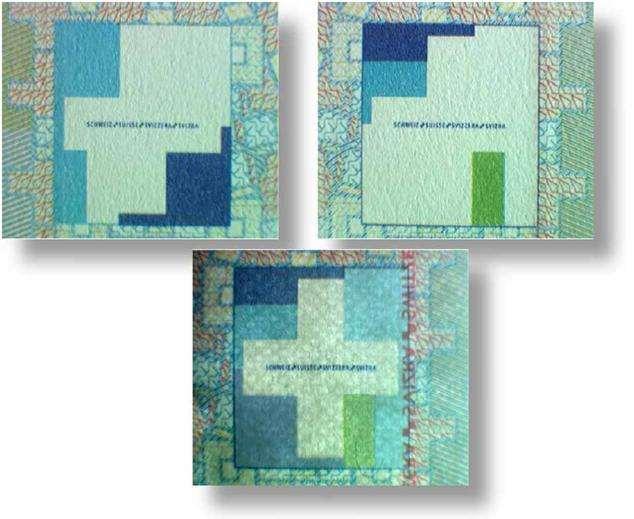

81 Läpikohdistusmerkki 069 Tarkastele sivua valoa vasten. Läpikohdistusmerkki: painatusmateriaalin etu- ja kääntöpuolella olevat kuvat on kohdistettu tarkoin keskenään. Täydelliset tai osittaiset kuviot, jotka näyttävät olevan painettu satunnaisiin paikkoihin painatusmateriaalin etu- ja kääntöpuolelle mutta jotka vastaavat toisiaan täydellisesti tai muodostavat yhdessä täydellisen uuden kuvion, kun niitä tarkastellaan läpivalossa. Väärennetyissä asiakirjoissa oleva epätäydellinen kohdistusmerkki muodostaa epäselvän kuvion, kun asiakirjaa tarkastellaan läpivalossa. Etupuolen kuvio Kääntöpuolen kuvio Läpikohdistusmerkki 81

82 82

83 Läpinäkyvä ikkuna 189 Tarkastele polykarbonaatista valmistettua sivua tai polykarbonaatista valmistettua korttia (PC -korttia tai polykarbonaattikorttia) valoa vasten, jolloin ikkunasta tulee läpinäkyvä. Läpinäkyvä ikkuna integroidaan painatusmateriaaliin valmistusvaiheessa. suurennuslaitetta käyttämällä voi tulla näkyviin esimerkiksi haltijan valokuva tai (muuttuva laserkuva). Läpivalossa ja CLI Toistokuva (haamukuva) PC (polykarbonaatti) Läpivalo 83

84 Läpivalo 173 Läpivalo on tarkasteltavan esineen (tässä: asiakirjan sivun) läpi paistava valo. Tarkasteltava esine sijoitetaan silmän (tai kameran) ja valonlähteen väliin. Valonlähde Asiakirjan tarkastelija Asiakirjan sivu Läpinäkyvä ikkuna Vesileima Toistokuva (haamukuva) Koaksiaalinen valo Viistovalo UV-valo 84

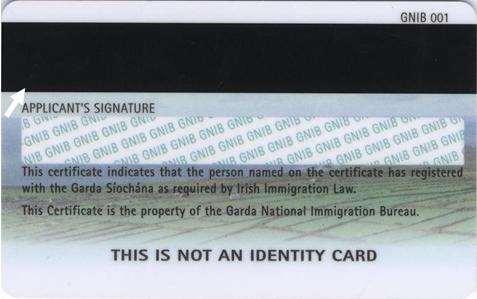

85 Magneettinauha 119 Ohut magneettisesta materiaalista valmistettu nauha, joka on kiinnitetty muovikorttiin ja jota käytetään tietojen tallentamiseen. Magneettinauha Koneellisesti todennettava tekijä Optinen nauha 85

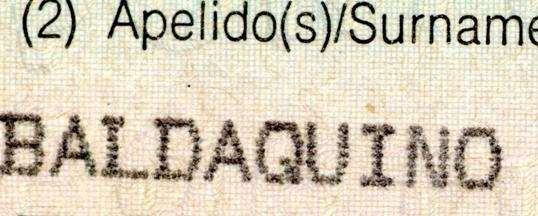

86 Matriisitulostus 155 Matriisikirjoitin on tietokoneen tulostin, joka tulostaa iskemällä mustetta sisältävää värinauhaa tulostusmateriaaliin kirjoituskoneen tapaan, mutta toisin kuin kirjoituskoneessa kirjaimet muodostetaan matriisilla. Matriisitulostus 86

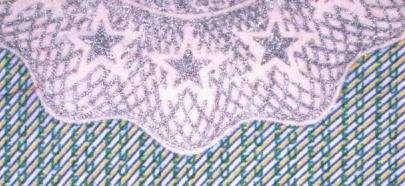

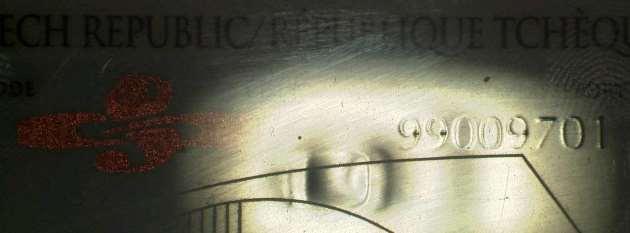

87 Metallipainoväri 151 Kallista sivua. Tarkastele metallipainoväriä NORMAALIVALOSSA tai Käännä pintaa vaakasuorassa 90 astetta: viistovalossa. Metallipigmenttejä, kuten alumiini- ja pronssipigmenttejä, käytetään painovärien ainesosina metallinhohtoisen pinnan aikaansaamiseksi. Metallipainoväri ei ole varsinaisesti turvapainoväri, sillä sitä on vapaasti saatavissa kaikkiin kaupan oleviin tulostimiin. Metallipainoväri on kuitenkin tyypillinen jäljennöksenestoväri, sillä kopiossa (myös pöytätulostimilla tuotetussa) alkuperäinen metallinhohtoinen efekti ei näy. Hopeanvärinen metallipigmentti 87

88 Metameeriset värit (197) 187 Metameeriset värit ovat kahden (kemiallisesti) erilaisen värin yhdistelmiä, joissa värejä ei juurikaan voida erottaa toisistaan tietyntyyppisessä valaistuksessa (yleensä tavallisessa kirkkaassa päivänvalossa), mutta joilla on huomattava värikontrasti toisentyyppisessä valaistuksessa (usein infrapunavalossa) tai jos niitä tarkastellaan erityisen punaisen optisen suotimen läpi. 197 Erästä metameeristä efektiä nimitetään esimerkiksi infrapunavalossa reagoimattomaksi: muutoin näkyvä painoväri ei näy osassa spektrin infrapuna-aluetta. Metameerisiä värejä käytetään esimerkiksi euroseteleissä. Normaalivalossa Infrapunavalossa näkyvät vain smaragdinvihreä numero, pääkuvan oikeanpuoleinen osa ja hopeanhohtoinen raita. Euroopan keskuspankki ( Toisia metameerisiä efektejä kutsutaan (hieman harhaanjohtavasti) muun muassa ultravioletti-, infrapuna- tai punasuodinmetamerismiksi. Kahden päivänvalossa identtiseltä näyttävän metameerisen painovärin erottaminen voi tietyssä määrin riippua myös tarkastelijasta. 88

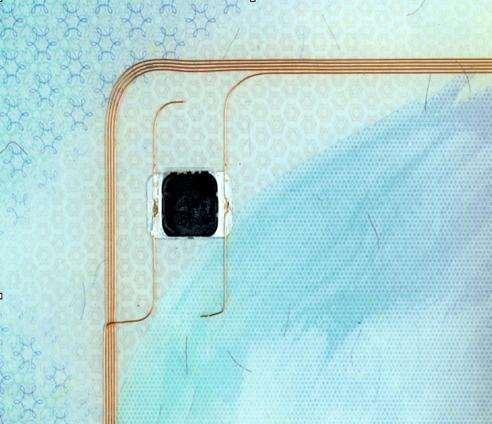

89 Mikrosiru kontaktiton 153 Kontaktitonta integroitua piiriä (mikrosiru) käytetään tietojen tallentamiseen ja käsittelyyn esimerkiksi passeissa, henkilökorteissa ja biometrisissä oleskeluluvissa. Useimmissa asiakirjoissa mikrosiru ei näy normaalivalossa. Tieto siitä, että asiakirja sisältää kontaktittoman mikrosirun, ilmoitetaan yleensä sirupassin tunnuksella. PC-korteissa (polykarbonaattikorteissa) kontaktittoman mikrosirun sijoituspaikka näkyy usein viistovalossa: kortin valmistusmateriaalin sisällä olevan mikrosirupaketin päällä näkyy lähes aina hieman matalampi kohta, jonka syvyys on noin 0,01mm ja läpimitta noin 3 5 mm. Matalampana oleva kohta ei tunnu kosketettaessa, koska kyseessä on ennemminkin asteittainen muutos pinnan korkeudessa, mutta sen voi nähdä ihmissilmällä, kun korttia kallistaa kirkasta (viisto)valoa vasten. Mikrosiruun on liitetty antenni (sähkömagneettien kehäantenni), jonka kautta se voi kommunikoida kortinlukijan kanssa sähkömagneettisten aaltojen avulla (Radio Frequency Identification (RFID) radiotunnistus). Energian tuottamiseksi sirulle ja kommunikoinnin aloittamiseksi sirun on oltava lähellä kortinlukijaa. Sirun suojattu sisältö on luettavissa 0 10 senttimetrin etäisyydeltä. Biometrisissä tai sirupasseissa käytetään kontaktitonta (lähilukuteknologiaan perustuvaa) mikrosirua. Mikrosiru voidaan upottaa matkustusasiakirjaan useilla tavoilla. Mikrosiru voidaan upottaa paksun läpinäkyvän kalvon sisään, asiakirjan kanteen tai polykarbonaatista valmistettuun henkilötietosivuun. Sirupasseissa olevien tietojen turvaamiseksi käytetään jotain standardoiduista pääsynvalvontaprotokollista: Peruspääsynvalvonta (BAC) varmistaa, että kontaktitonta sirua pääsee lukemaan tarkastuslaitteella vasta kun se on avattu voimassa olevalla suojausavaimella. Laajennettu pääsynvalvonta (EAC) antaa lisäsuojaa; se edellyttää julkisten avainten vaihtoa sirun ja tarkastuslaitteen välillä (lukulaitetodennus): digitaaliset allekirjoitukset suojaavat 89

90 tallennettujen tietojen aitoutta ja eheyttä; yleensä käytetään ICAOn PKI-protokollaa (Public Key Infrastructure) tarkastusten sallimiseksi asiakirjoja myöntävien valtioiden on täytynyt vaihtaa keskenään tarkastusvarmenteita tai julkaista ne. 202 Täydentävä pääsynvalvonta (SAC) käyttää salausprotokollaa Password Authenticated Connection Establishment (PACE). Tarkastuslaitteen ja mikrosirun välisessä todennuksessa (autentikoinnissa) käytetään koneluettavalla alueella (MRZ) olevia tietoja tai vaihtoehtoisesti kortin turvakoodia (Card Access Number (CAN)), joka on painettu henkilötietosivun visuaalisesti tarkastettavalle alueelle (VIZ). 1. päivästä tammikuuta 2018 sähköisten koneluettavien matkustusasiakirjojen (emrtd), jotka tukevat vain Password Authenticated Connection Establishment (PACE) -järjestelmää, katsotaan olevan ICAOn vaatimusten mukaisia. Kontaktillinen siru Polykarbonaattikortissa olevat kontaktillinen siru ja kontaktiton siru sekä erityisenmuotoinen kehäantenni näkyvät läpival ossa. 90

91 Yleisestä käytännöstä poiketen tässä mikrosiru ja antenni näkyvät normaalivalossa Biometrinen tunniste Koneellisesti todennettava tekijä Siru (mikrosiru) kontaktillinen 91

92 Musteleima 083 Nestemäinen väriaine siirretään painatusmateriaaliin leiman avulla esimerkiksi asiakirjan varmentamista tai haltijan tavanomaisesti kiinnitetyn (esimerkiksi liimatun) valokuvan varmentamista varten. Todentaminen: Koholeima Preeglaus Haltijan valokuva kiinnitysmenetelmät Todiste saapumisesta Schengen-alueelle ulkorajan kautta. 92

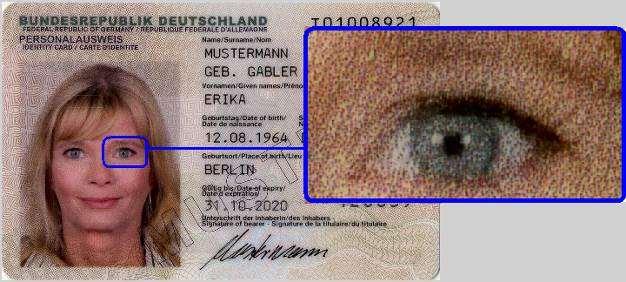

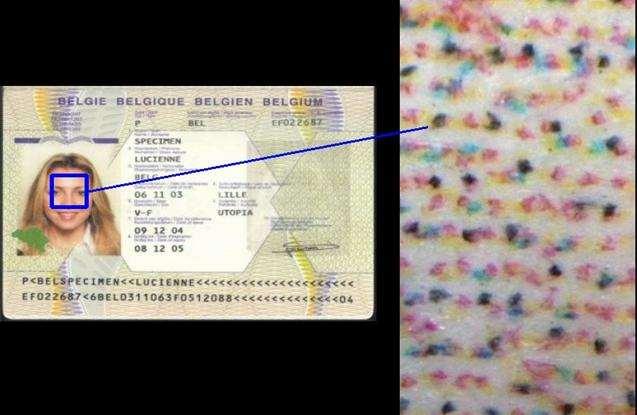

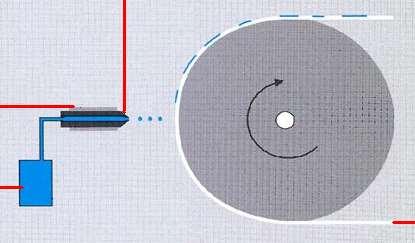

93 Mustesuihkutulostus (196) 047 Mustesuihkutulostus on painotekniikka, jossa käytetään eräänlaista tietokonetulostinta, joka toimii ruiskuttamalla pieniä nestemäisiä mustepisaroita suoraan tulostusmateriaaliin, jolloin muste tunkeutuu tulostusmateriaaliin. Mustesuihkutulostusta voidaan käyttää henkilötietojen / valokuvan / allekirjoituksen integrointiin. Mustesuutin Pietsosähköinen osa eli kuumennin Mustesäiliö Painatusmateriaali (paperi) 93

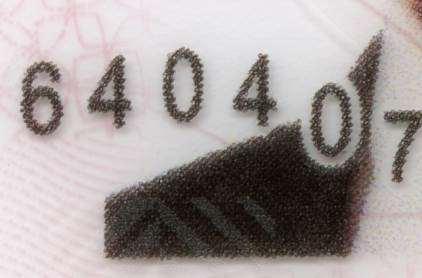

94 Mustesuihkutulostuksella integroidut henkilötiedot / valokuva Mustesuihkutulostuksella integroidut henkilötiedot ja valokuva Värillisellä mustesuihkutulostuksella tehty yksilöinti polykarbonaattikortin sisäpuolella: Henkilötiedot painetaan PC-kerrokseen käyttämällä erityistä polykarbonaattiväriainetta PCkortin (polykarbonaattikortin) valmistusprosessissa; esimerkiksi Innosec Fusion, Polycore, PCC tai PCP (Polycarbonate Colour Personalisation)

95 Valokuva integroitu polykarbonaattikorttiin (Innosec Fusion -menetelmä) PCP (Polycarbonate Colour Personalisation) -tekniikka 95

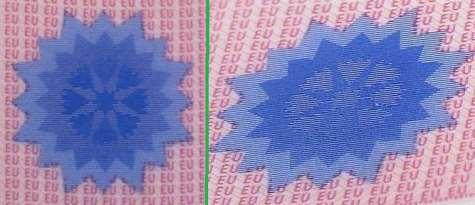

96 Muutos kallistettaessa (205) 172 Muutos kallistettaessa: kuva tai yksi tai useampi merkki, joka tulee näkyviin tai muuttuu, kun asiakirjaa kallistetaan. Tällaisina turvatekijöinä käytetään esimerkiksi Sealys Latent Filter Image -turvatekijää ja Dynaprint -turvatekijää. Viistovalo LFI Latent Filter Image. Ruiskaunokki näkyy positiivisena tai negatiivisena tarkastelukulman mukaan. Sukeltava kaistale (nauha), jossa liike-efektin sisältävä turvatekijä Motion 205 (Motion TM ) Muita muutoksia kallistettaessa: Latenttikuva Laserperforointi ja muutos kallistettaessa Muuttuva laserkuva. Sukeltava turvalanka OVD (optisesti muuttuva tekijä) OVI (optisesti muuttuva väriaine) 96

97 Muuttuva laserkuva (113), (114) 158 Se, mikä kuva tulee näkyviin, riippuu tarkastelukulmasta. Viistovalo Muuttuva laserkuva on muovikorttiin integroitu laserkaiverrettu kuva, joka muuttuu kallistettaessa. Muuttuvassa laserkuvassa kaiverretaan eri kaiverruskulmissa kuvia kortin pintaan korkopuristettujen sylinterimäisten linssien avulla. Esimerkkejä: CLI Changeable Laser Image (muuttuva laserkuva) MLI - Multiple Laser Image (monilaserkuva) MLI : tarkastelukulman mukaan näkyviin tulee joko sarjanumero tai viimeinen voimassaolovuosi. 97

98 CLI Laserluettava muuttuva mikrokuva Laserkaiverrus Toistokuva (haamukuva) Latenttikuva OVD (optisesti muuttuva tekijä) OVI (optisesti muuttuva väriaine) Muutos kallistettaessa 98

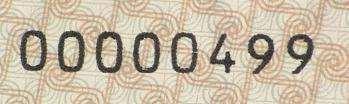

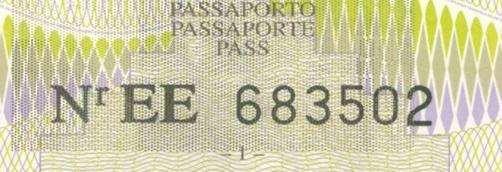

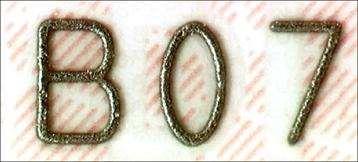

99 Numerointi Asiakirjakuvauksissa merkeillä: (193) 070 sarjanumeron koostumus osoitetaan seuraavilla aakkosnumeerisilla A: kirjain N: numero R: kirjain tai numero (satunnaisjärjestyksessä) esim. AA-NNNNN, AAA NNN, AANNNN, tai A RRRRRRRR. Muita kirjaimia käytetään vain, jos ne esiintyvät sellaisenaan kaikissa saman sarjan asiakirjoissa tällöin ne esitetään sitaatinomaisesti lainausmerkeissä: esim. "Nr EE" NNNNNN: Sarjanumero tai asiakirjan numero on asiakirjaan (tai sen joihinkin osiin) painettu ja/tai perforoitu yksilöllinen numero. Koska samaa numerosarjaa ei ole muissa asiakirjoissa, asiakirja voidaan jäljittää sen avulla esimerkiksi tuotantoprosessin aikana tai jos se on kadonnut tai varastettu. Fluoresoiva sarjanumero Laserperforoitu sarjanumero Perforointi Kohopainatus 193 Ei pidä sekoittaa esimerkiksi asiakirjan muodostavan kirjasen (passin) sisäsivuille painettuihin sivunumeroihin

100 Offsetpainatus (199) 157 Offsetpainatus (jota kutsutaan myös litografiaksi tai märkäoffsetiksi) on epäsuora painomenetelmä, jossa teksti tai kuva siirretään (tasapintaiselta) levysylinteriltä offsetsylinterille (kumikangas), jonka välityksellä se painetaan painatusmateriaaliin. Offsetpainatukselle on tyypillistä tasainen painoväri ja tarkat painojäljen reunat. Turvapainatuksessa käytetään yleisesti myös toisenlaista epäsuoraa painomenetelmää eli epäsuoraa kohopainatusta (jota kutsutaan myös nimityksellä kuivaoffset tai epäsuora kohopaino). Siinä joustavalle painolevylle painetaan laser- tai fotografisella menetelmällä (esim. Nyloprint fotopolymeeripainolevy), jolloin tuloksena on kohopinta. Vain kohollaan olevat osat joutuvat kosketuksiin kumikankaan kanssa. Painotulos muistuttaa hyvin paljon "märkäoffsetia" ( kohopainatuksen ominaisuuksia ei voi aina nähdä). Iirispainatus

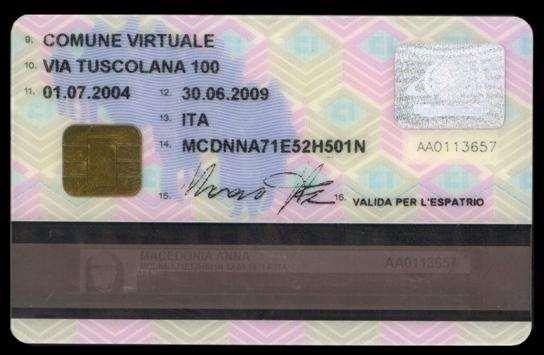

101 Optinen nauha 118 Optinen nauha on laserluettava muistiväline, jonka tallennuskapasiteetti on jopa 4 MB. Nauhalle voidaan tallentaa useita tiedostoja ja esimerkiksi kuvia. Kortin aitouden nopeaa todentamista varten tarkasteltavana voi olla myös sellaisia visuaalisia ominaisuuksia kuin mikrokuvia, turvakuvioita ja OVD-turvatekijöitä (optisesti muuttuva tekijä). Koneellisesti todennettava tekijä Magneettinauha 101

102 OVD (optisesti muuttuva tekijä) (079), (115), (177), (178), (206) 011 OVD:t ovat turvatekijöitä, joissa tarkastelu- ja/tai valaistusolosuhteiden mukaan näkyy erilaista tietoa. Viistovalo Kääntämisestä ja kallistamisesta johtuvat muutokset näkyviin tulevissa tiedoissa ovat palautettavissa, ennustettavissa ja toistettavissa. OVD:t voidaan jaotella seuraavasti: 1. Tekijät, joiden värimuutos perustuu ohuessa kalvossa tapahtuvaan valon interferenssiin: OVI: optisesti muuttuva väriaine helmiäisväriä sisältävä laminaatti helmiäispainoväri 2. Materiaalit tai rakenteet, joilla on vaihtelevat heijastusominaisuudet: retroheijastava laminaatti muutos kallistettaessa Diffraktiivinen optisesti muuttuva tekijä DOVID (Diffractive Optically Variable Image Device): DOVIDeissa on (yleensä pintareliefinä) heloja, jotka muuttavat valon kulkua aiheuttamallaan diffraktiolla. Näin saadaan aikaan erilaisia efektejä, kuten kaksi- tai kolmiulotteisia kuvia tai kinemaattisia ja/tai värinvaihtumisefektejä. DOVIDit eroavat toisistaan sen mukaan, mikä on niille ominainen kuvan resoluutio, sekä kirkkausasteeltaan ja animaatio-ominaisuuksiltaan. Ne tunnetaan yleensä tavaramerkkinimillään, kuten Hologrammi Tietokoneella luodut DOVIDit: Kinegram, Identigram, DID diffraktiivinen tunnistustekijä (Diffractive Identification Device), 177, 079, 178 Pistematriisihologrammi, Exelgram, Movigram (177), Pixelgram (079), Stereogram (178). DOVID voi sisältää mikropainatusta, kinemaattista mikropainatusta tai laserluettavan muuttuvan mikrokuvan, joka ei tule näkyviin tarkasteltaessa suurennuslaitteella normaalivalossa. 206 DOVID voidaan integroida laminaattiin. Latenttikuva Muutos kallistettaessa 102

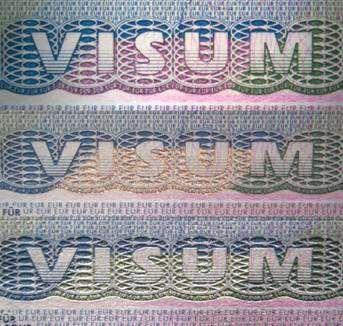

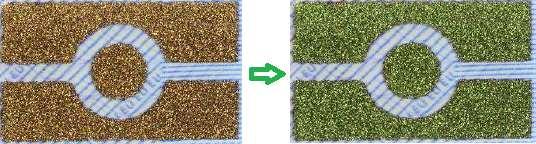

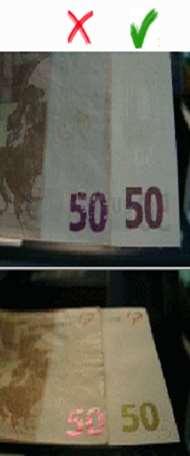

103 Muuttuva laserkuva OVI (optisesti muuttuva väriaine) (207) 092 Kallista sivua, jolloin väri vaihtuu. OVI on painoväri, joka sisältää interferenssisuotimina toimivia mikroskooppisia pigmenttejä. Tuloksena väri vaihtuu selvästi tarkastelukulman tai valon tulokulman mukaan. Viistovalo Optisesti muuttuvia väriaineita käytetään silkkipainatuksessa. kaiverruspainatuksessa ja 103

104 Kaiverruspainettu OVI OVI (Huomaa tämän kuvan oikeassa laidassa olevan esimerkkikappaleen värimuutos:) Silkkipainettu OVI 50 euron setelissä Väärä käytetty metallipainoväriä eikä OVIa (ei värivaihtelua) Aito käytetty OVIa Aito OVI: värivaihtelu Österreichische Nationalbank (OeNB.at) Österreichische Nationalbank (OeNB.at)

105 Helmiäispainoväri OVD (optisesti muuttuva väriaine) Painatusmateriaali (087) ei sisällä optisia kirkasteita (001) Turvapaperi ei sisällä optisia kirkasteita, joten se näyttää tummalta (074) UV-valossa. Perinteistä turvapaperia (esimerkiksi prosenttista puuvillakuitupaperia) käytetään edelleen esimerkiksi joissain passeissa ja seteleissä. Myös sellaista paperia, joka sisältää optisia kirkasteita, voidaan käyttää passien ja muiden turva-asiakirjojen painatusmateriaalina (tämä on kuitenkin melko harvinaista). Optiset kirkasteet ovat aineita, jotka lisätään lähinnä puukuiduista koostuvaan paperimassaan paperin valmistusvaiheessa, jotta painatusmateriaali näyttäisi valkoisemmalta. Se, onko paperissa optisia kirkasteita, voidaan todeta UV-valon avulla, sillä optiset kirkasteet fluoresoivat sinisinä UV-valossa. Painatusmateriaalissa voi lisäksi olla seuraavia turvatekijöitä: Värilliset turvakuidut Fluoresoivat kuidut Plansetit. 105

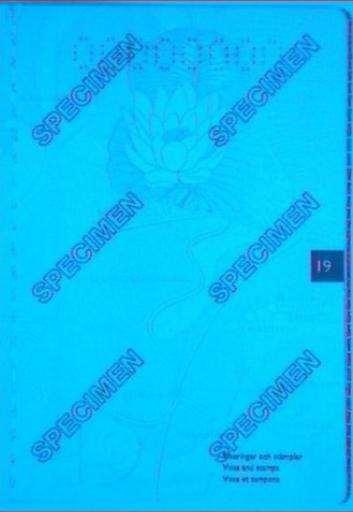

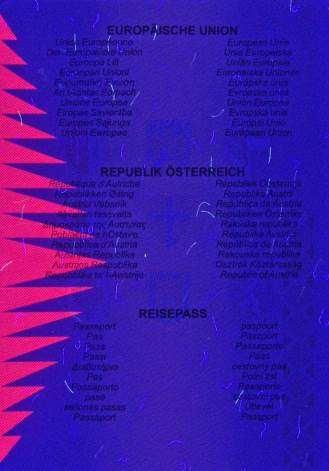

106 Painatusmateriaali ei sisällä optisia kirkasteita Painatusmateriaali sisältää optisia kirkasteita Synteettisten painatusmateriaalien osalta katso: PC (polykarbonaatti). Synteettiset kuidut ja 106

107 PC (polykarbonaatti) 159 Kun polykarbonaattia käytetään asiakirjojen (esimerkiksi polykarbonaatista valmistettujen henkilötietosivujen, passeihin integroitujen henkilötietokorttien, polykarbonaatista valmistettujen henkilökorttien tai setelien) painatusmateriaalina, polykarbonaattikerroksia sulautetaan yhteen korkeassa lämpötilassa ja korkean paineen vallitessa. Toisin kuin esimerkiksi metallisen äänen. PVC-kortit, PC-kortit tuottavat kovalle pinnalle pudotessaan Kun polykarbonaattia käytetään turva-asiakirjojen painatusmateriaalina, siihen voidaan integroida erilaisia turvatekijöitä, esimerkiksi seuraavia: taustapainatus / turvapainatus, fluoresoiva päällepainatus: UV-valossa näkyviä teräväpiirtovärikuvia, esimerkiksi True Vision Yksilöinti värillinen mustesuihkutulostus polykarbonaattikortin monikerroksisen laminaattirakenteen sisällä laserkaiverrus, tai esim. laserperforoitu toistokuva (haamukuva), muuttuva laserkuva ja läpinäkyvä ikkuna. Polykarbonaatista tehtyjen korttien pinta voi olla sormin tuntuva; siihen voidaan integroida myös kohollaan oleva (sormin tuntuva) laserkaiverrus, laminaatin preeglaus ja OVD (optisesti muuttuva tekijä). Voidaan myös integroida mikrosiru 107

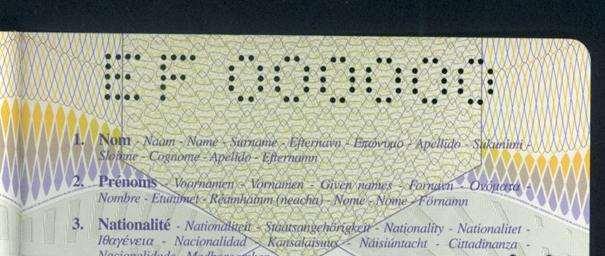

108 magneettinauha optinen nauha. Sidonta: Sarana Perforointi 101 Perforoinnissa asiakirjaan tehdään mekaanisesti (lävistämällä tai stanssaamalla) reikiä numeron tai kuvion aikaansaamiseksi. Sarjanumerot perforoidaan säännölliseen matriisiin, jonka pyöreät samankokoiset reiät lävistetään aina samansuuntaisesti. Perforointi on tunnistettavissa koholla olevista reikien reunoista ("vallit"), jotka tuntuvat painatusmateriaalin kääntöpuolella. Ei pidä sekoittaa laserperforointiin. Katso: Numerointi 108

109 Pienpainatus (067) ja mikropainatus (068) Pienpainatus ja mikropainatus ovat hyvin pienistä kirjaimista, numeroista ja/tai kuvista muodostuvia viivoja tai kuvioita. Numeroita, kirjaimia tai kuvioita on erittäin vaikea havaita paljaalla silmällä, mutta suurentamalla ne näkyvät. Perinteisissä asiakirjoissa ne voivat muodostaa viivoja, joille tiedot täytetään. Pienpainatusta ja mikropainatusta käytetään myös taustapainatuksen / turvapainatuksen turvatekijöinä ja turvalangoissa. Katso myös jatkuva teksti. Pienpainatus (067) erottuu paljaalla silmällä (mutta paremmin suurentamalla). Mikropainatuksen (068) lukemiseen tarvitaan yleensä jonkinlaista suurentamista, esimerkiksi luuppia. Jäljentämisen perusmenetelmillä ei yleensä pystytä tuottamaan yksityiskohtaista mikropainatusta. Väärennösten mikrotekstiä ei näin ollen usein pystytä lukemaan. Pitkälle kehittyneillä jäljentämistekniikoilla voidaan kuitenkin tuottaa hyvin korkealaatuista pienpainatusta ja mikropainatusta. Pienpainatus (sinisellä) ja mikropainatus (pienemmät violetit kirjaimet) 109

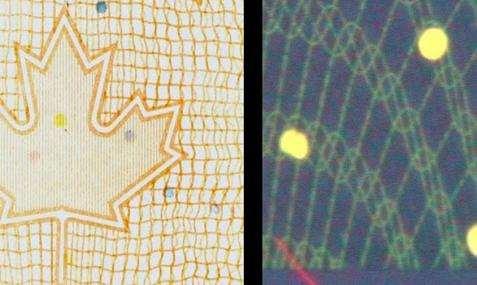

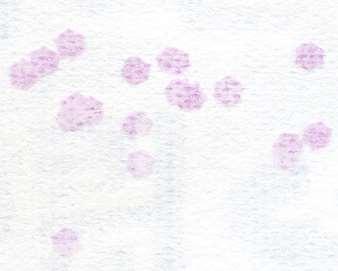

110 Plansetit 080 Plansetit ovat pieniä värillisiä kiekkoja, jotka sisällytetään (sijoitetaan hajalleen) paperiseen painatusmateriaaliin sen valmistusvaiheessa. Plansetit sisällytetään paperiin samalla tavoin kuin värilliset turvakuidut. Plansetit voivat olla myös metallisia tai läpinäkyviä. Ne voivat myös fluoresoida tai ne voidaan valmistaa helmiäisvärisestä aineesta, joka vaihtaa väriä. UV-valossa, Värillisiä plansetteja ja kuituja Termokromisia (lämpöherkkiä) plansetteja 110

111 Fluoresoivat plansetit Värilliset turvakuidut Fluoresoivat kuidut Painatusmateriaali ei sisällä optisia kirkasteita 185 Euroopan unionin neuvosto Pääsihteeristö PRADO PRADO (PUBLIC REGISTER OF AUTHENTIC TRAVEL AND IDENTITY DOCUMENTS ONLINE) on Euroopan unionin neuvoston aitojen matkustus- ja henkilöasiakirjojen monikielinen verkkohakemisto. Asiakirjakuvaukset sisältävät teknisiä kuvauksia eli kuvauksia asiakirjan tärkeimmistä turvatekijöistä. Ne sisältävät yleensä myös (ohjeellisia) tietoja kuvatun asiakirjan pisimmästä mahdollisesta voimassaoloajasta ja tietoa sen pääasiallisesta käyttötarkoituksesta. Kaikkien EU:n jäsenvaltioiden sekä Islannin, Norjan ja Sveitsin asiakirja-asiantuntijat antavat ja valitsevat PRADO-sivustolla yleisölle esitettävät tiedot. Tiedot ovat peräisin turvallisuusluokitellusta Expert FADO -järjestelmästä. Sen johtoryhmänä Euroopan unionin neuvoston pääsihteeristössä toimii rajatyöryhmä väärennettyjen asiakirjojen asiantuntijoiden kokoonpanossa. PRADOa ylläpitää ja sen organisoinnista huolehtii Euroopan unionin neuvoston pääsihteeristön oikeus- ja sisäasioiden pääosasto (DG D). Järjestelmän teknisestä toteutuksesta ja ylläpidosta vastaa neuvoston pääsihteeristön pääosastoon A kuuluva viestintä- ja tietojärjestelmäosasto (DG A CIS). Useimmat PRADO-asiakirjojen selostavista teksteistä ovat standardoituja kuvauksia, joiden käännökset tällä hetkellä 24:lle EU:n viralliselle kielelle on automatisoitu. Näin taataan välitön saatavuus. Asiaan erikoistuneet neuvoston pääsihteeristön kääntäjät kääntävät vapaamuotoista tekstiä sisältävät kuvaukset. Käyttäjät PRADO on tarkoitettu suurelle yleisölle ja kansalaisjärjestöille sekä niille valtiollisille organisaatioille, joilla ei ole pääsyä ifadoon. Käyttäjiä ovat esimerkiksi 111

112 työnantajat postipalvelut pankit ja luottolaitokset turvapalveluyritykset ajoneuvovuokraamot Asiakirjaa tarkasteltaessa on tärkeää tuntea sen tekniset ominaisuudet PRADOsta saat helposti virallista tietoa monista matka- ja henkilöasiakirjoista PRADO on myös käytettävissä mobiiliviestimiä varten optimoidulla näytöllä. Tehtävä PRADOn päätarkoituksena on antaa internetin välityksellä vapaasti saatavilla olevaa ja luotettavaa tietoa kaikille henkilöllisyyksiä tarkastaville. Henkilöllisyyksiä tarkastetaan Schengen-alueen ulkorajoilla tapahtuvien tarkastusten lisäksi säännöllisesti normaalissa jokapäiväisessä elämässä. PRADOn avulla on tarkoitus lisätä tietämystä ja auttaa todentamaan asiakirjojen aitous. Epäilyttävissä tapauksissa asiakirja-asiantuntijat voivat huolehtia jatkotoimista. Menettely Mahdolliset kysymykset (myös ulkomaisia asiakirjoja koskevat) tulisi asiakirjan alkuperästä riippumatta osoittaa omalle kansalliselle yhteyspisteelle Henkilö- ja matkustusasiakirjat kansallinen yhteyspiste. Parannusehdotukset ja virheilmoitukset: General Secretariat of the Council of the European Union (GSC) Directorate-General Justice and Home Affairs, DG D 1A Rue de la Loi Brussels, Belgium. FADO ifado 112

113 Preeglaus Tarkastele preeglausta NORMAALIVALOSSA tai alempana olevia kohtia pinnassa. 029 viistovalossa. Tunnustele kohollaan ja Preeglausta kutsutaan joskus myös reliefikaiverrukseksi tai korkopuristukseksi. Kyseessä on painanta, jossa kuvat tai teksti tulevat näkyviin värittöminä tai kohokuvioina. Kirjaimet tai kuviot puristetaan painatusmateriaaliin korkopuristamalla. Etupuoli Kääntöpuoli 113

114 Foliopainatus Laminaatin preeglaus PC (polykarbonaatti) Todentaminen: Koholeima Musteleima Telaketjukuviointi Haltijan valokuva kiinnitysmenetelmät PVC-kortti (polyvinyylikloridi) PVC on termoplastinen (läpinäkyvä (099) ) polymeeri, jota käytetään monien asiakirjojen painatusmateriaalina. Turvapainatuksessa ja asiakirjoissa, joiden on oltava erittäin kestäviä (pitkät voimassaoloajat), käytetään usein mieluummin PC:tä (polykarbonaattia). 114

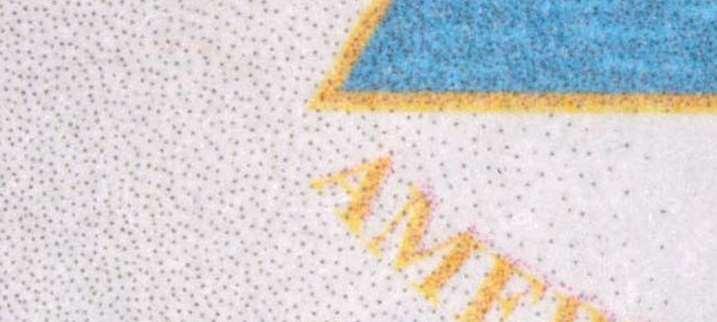

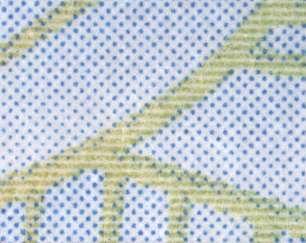

115 Rasterointi 214 Rasterointi tai rasteroiminen (josta käytettävä englanninkielinen termi screening viittaa alun perin kameraan kuvan ja valolähteen väliin asetettuun kuvioituun lasilevyyn) on menetelmä, jossa kuvan värisävyt esitetään pienistä pisteistä muodostuvana rasterikuviona, jonka avulla kuva saadaan painettua. Koska pisteet ovat riittävän pieniä, niitä ei pysty erottamaan ihmissilmällä. Pisteiden välistä suhdetta vaihtelemalla saadaan jäljiteltyä eri värisävyjä. Pisteiden muoto voi vaihdella. Bittikarttakuvia (grafiikkaa sisältäviä tiedostoja, jotka muodostuvat kuvapisteistä eli pikseleistä) kutsutaan joskus rasterikuviksi. Käytännössä kaikissa painotekniikoissa värisävyjä jäljitellään pisteitä käyttämällä (rasteroimalla). 115

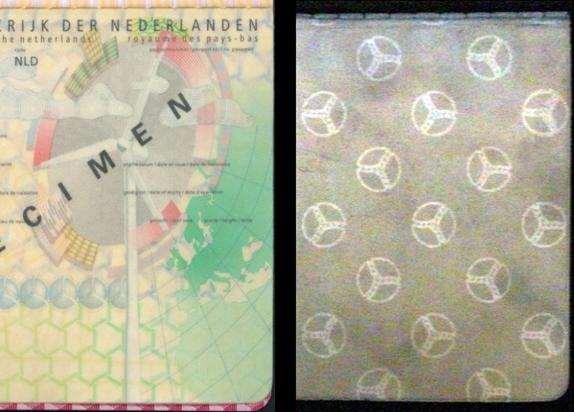

116 Retroheijastava laminaatti 055 Retroheijastava laminaatti: kalvoon integroidaan näkymätön kuva, joka saadaan näkyviin vain koaksiaalisella valolla, jonka tuottamiseksi käytetään erityistä katselulaitetta tai muuta teknistä laitetta. Normaalivalossa (vasemmalla) ja koaksiaalisessa valossa (oikealla) Viistovalo OVD (optisesti muuttuva tekijä) 116

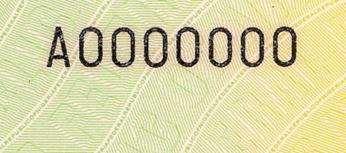

117 Sarjanumero 169 Katso: Katso: Kohopainatus Laserperforoitu sarjanumero Sarjanumeroita kuvaillaan asiakirjoissamme hakusanassa numerointi, koska useissa uudemmissa turva-asiakirjoissa numerointi ei enää noudata mitään sarjaa. 112 Sidonnan koontimerkki / vaihteleva sivunumeron paikka (Gediminasin hallitsijasuvun pylväät) ("LTU") 117

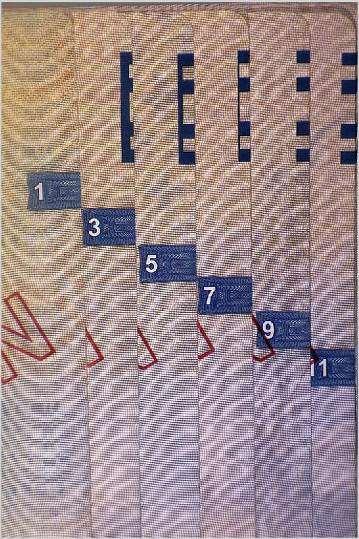

118 Sidonnan koontimerkki on alun perin kirjansidontatermi. Teoksen (esittelylehtisen, kirjan, aikakauslehden tms.) valmistamiseksi sen eri osat (arkit ja taitetuista arkeista kootut arkkivihot, kirjaset) täytyy koota yhteen oikeassa järjestyksessä. Siinä käytetään apuna ylhäältä alas porrasmaisesti kulkevia sidonnan koontimerkkejä (kirjoissa yleensä blokin selässä). Passeissa tämäntyyppinen kohdistus- tai sijaintimerkki on lisäturvatekijä. Sen avulla on helpompi nähdä, onko sivuja vaihdettu tai poistettu. Se voi olla tavallisessa valossa näkymätön fluoresoiva päällepainatus tai näkyvä tekijä (käytetään joko tavallista painoväriä tai fluoresoivaa painoväriä). Sidonnan koontimerkin ja sivunumeroiden yhdistelmää kutsutaan joskus termillä vaihteleva sivunumeron paikka. 118

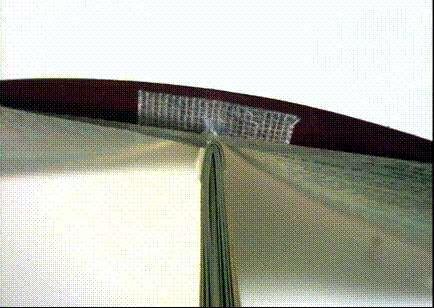

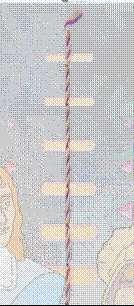

119 (003), (058), (059), (175), (180) 005 Sidonta Sidonta tarkoittaa yksittäisten arkkien yhdistämistä kirjaksi, kirjaseksi tai esittelylehtiseksi. Henkilöasiakirjoissa yleisimmin käytetyt sidontatekniikat: Lankasidonta "ommeltu taitteeseen" (satulasidonta sidontalangalla )

120 Sidonta sivusta langalla Sidonta voi olla yksittäisten sivujen tai taitettujen arkkien sidontaa. Yksittäiset sivut Taitetut arkit 058 Rakenne: kirjanen voi olla yksinkertainen tai koostua useasta osasta. Yksinkertainen kirjanen Moniosainen kirjanen 120

121 Selän vahvike: vahvistaa rakennetta: 003 Sarana: joustavaa kangaskudosta, jolla polykarbonaatista valmistettu henkilötietokortti kiinnitetään asiakirjan muodostavaan kirjaseen ja joka sulautetaan kiinni henkilötietokortin polykarbonaattimateriaaliin. Esimerkiksi: VisiFab TM PRINT: saranassa painettuja kuvioita, joiden avulla voidaan havaita, jos sidonta on leikattu irti; VisiFab TM UV: kangaskudoksessa käytetään fluoresoivaa painoväriä ja se sisältää fluoresoivia kuituja

122 PC-kortti (polykarbonaatti) Laminaatti sidottu Sidontalanka 035 Katso: Sidonta Fluoresoiva sidontalanka 122

123 Silkkipainatus 085 Kallista sivua. Tarkastele silkkipainatusta NORMAALIVALOSSA tai viistovalossa. Silkkipainatus on painotekniikka, jossa painoväri puristetaan suoraan painopinnalle painokehilön avulla. Painokehilö on verkkorakenne, jonka väriä läpi päästävien alueiden kautta väri tunkeutuu painoalustalle. Silkkipainatuksessa voidaan yhdellä toimenpiteellä painaa paksumpi kerros painoväriä kuin millään muulla painomenetelmällä. Tunnusomaista: yleensä paksu painovärikerros; verkkorakenne, painokuva sahalaitainen. Turvapainatuksessa silkkipainatusta käytetään lähinnä laminaatin päällepainatuksissa tai optisesti muuttuvalla väriaineella tehdyissä painatuksissa. Silkkipainettu OVI 123

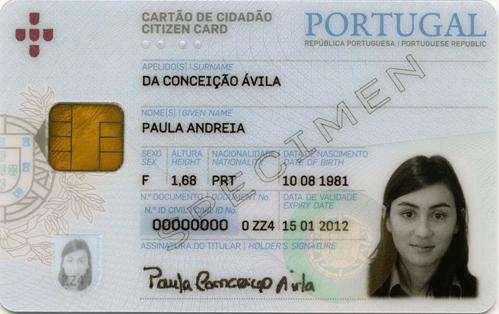

124 Siru (mikrosiru) kontaktillinen 152 Integroitu piiri (mikrosiru) tietojen tallennusta ja käsittelyä varten; käytetään esimerkiksi henkilökorteissa. Tämä elektroninen turvatallennusväline sisältää esimerkiksi henkilötiedot: nimen, syntymäajan, syntymäpaikan, asiakirjan myöntäneen viranomaisen tiedot ja haltijan valokuvan digitalisoidussa muodossa. Henkilökortti, jossa on kontaktillinen mikrosiru, on syötettävä lukulaitteeseen (korttiaukkoon) niin, että kortin tiedot ovat luettavissa elektronisilla kontaktinastoilla. Mikrosirun näkyviä osia ovat yleensä tyypilliset kullatut kontaktinastat (on olemassa myös hopeanvärisiä kontaktinastoja, joiden pinta on palladiumia (Pd)). Säännöllisessä käytössä olleessa sirussa näkyy pieniä (kirkkaampia) horisontaalisia naarmuja. Sormin tuntuvat ominaisuudet: Pieniä rakoja (ei koskaan kohollaan olevia kohtia!), jotka ovat syvyydeltään noin 0,01 mm, metallisia kontaktinastoja sisältävien kohtien välissä. Mikrosirun kontaktinasta-alueen ympärillä on tavallisesti noin 0,1 mm syvä ura, jonka voi tuntea esimerkiksi kynnellä. Kortit, joissa on kontaktillinen mikrosiru, voivat sisältää lisäksi mikrosirun. kontaktittoman Koneellisesti todennettava tekijä 124

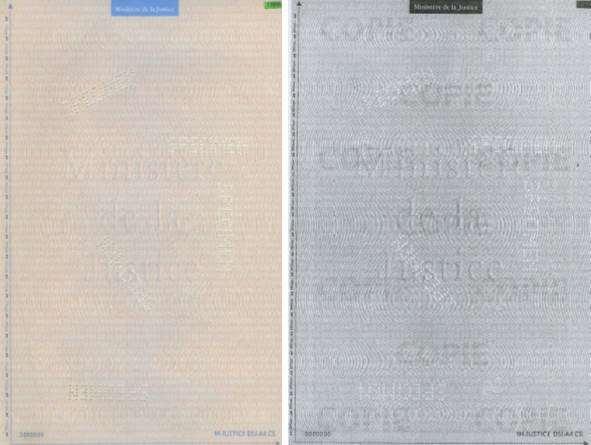

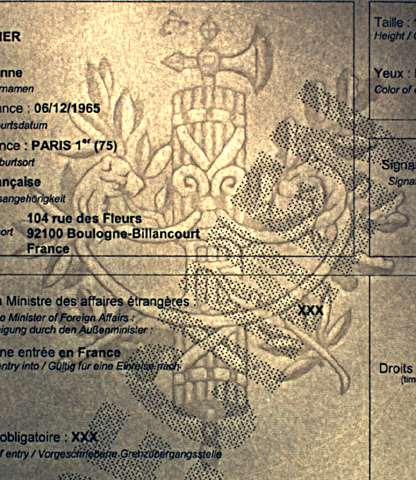

125 120 Skannauksenestokuvio / jäljennöksenestokuvio Skannauksenestokuviot / jäljennöksenestokuviot ovat taustapainatukseen / turvapainatukseen integroituja painettuja turvatekijöitä, jotka suojaavat kopioimalla tapahtuvalta jäljitelmän tekemiseltä. Painetut kuvat ja kuviot sisältävät piilotettua (esimerkiksi ohutviivakuvioina tallennettua) tietoa, jota ei voi nähdä paljaalla silmällä tavanomaisissa tarkasteluolosuhteissa. Jos asiakirja kopioidaan tai skannataan, piilotettu tieto tulee näkyviin tai on luettavissa tai näkyviin voi tulla virheitä. Alkuperäinen Jäljennös (sana "COPIE" näkyvissä) 125

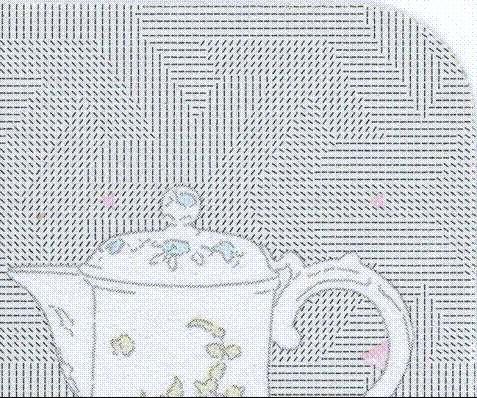

126 Toinen esimerkki: Orientaatio- ja kulmamoduloituja ohutviivakuvioita (SAM = Screen Angle Modulation) Jäljennöksenestokuvio 126

127 Synteettiset kuidut 171 Synteettiset kuidut ovat useiden perinteisten erikoispaperilajien (turvapaperien) keskeinen ainesosa, sillä ne tekevät painatusmateriaalista erittäin kestävää ja lujaa. Esimerkkejä synteettisistä painomateriaaleista: Neobond (esimerkiksi Saksan vanha, vaaleanpunainen taitettu ajokortti). Teslin (koska Teslin on vapaasti kaupan oleva tuote, sitä käytetään myös usein henkilökorttien väärentämiseen). Synteettisiä kuituja ei pidä sekoittaa värillisiin turvakuituihin, jotka eivät vaikuta painatusmateriaalin mekaanisiin ominaisuuksiin. Painatusmateriaali Syväpainatus 139 Painotekniikka, joka on samantyyppistä kuin kaiverruspainatus. Siinä käytetään painolaattoja, joissa on syvennettyjä alueita tai lokeroita, jotka muodostavat painetun kuvion. Painolaatta painetaan suoraan painatusmateriaaliin. Syvennettyjen lokeroiden syvyys ja koko määräävät sen, kuinka paljon väriä siirtyy painatusmateriaaliin. Käytetyt värit ovat hyvin nestemäisiä ja kuivuvat nopeasti, joten värejä voidaan painaa myös päällekkäin. Joissain tapauksissa voidaan nähdä kennomainen rakenne. Syväpainatus: painolaatta tekstiä varten Turvapainatuksessa syväpainotekniikkaa käytetään esimerkiksi päällepainatukseen: laminaatin 127

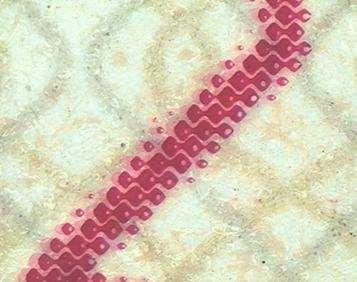

128 Lähikuva laminaatin päällepainatuksesta Taustapainatus / turvapainatus 026 Taustapainatus / turvapainatus suojaa väärentämiseltä ja tietojen manipuloinnilta. Taustapainatus / turvapainatus muodostuu painetuista kuvioista ja turvaominaisuuksista, joita ovat esimerkiksi giljoshit / ohutviivakuviot mikropainatus iirispainatus läpikohdistusmerkki latenttikuva Muita turvapainatuksessa käytettyjä painotekniikoita ja -menetelmiä ovat esimerkiksi kaiverruspainatus ja niin kutsutut turvapainovärit (esim. OVI (optisesti muuttuva väriaine) ja leviävä painoväri). Taustapainatus tarkoittaa offsetpainatuksella toteutettua (yleensä) värillistä painatusta, jota käytetään turva-asiakirjoissa muiden turvapainatustekniikoiden ja turvaominaisuuksien, kuten kaiverruspainatuksen, esipainetun lomaketekstin ja henkilötietojen, taustana. 128

129 Taustapainatuksessa / turvapainatuksessa erilaisia ominaisuuksia, tässä: giljosheja / ohutviivakuvioita verkkokuvio mikropainatus kauttaaltaan värillisiä alueita ja reliefimäisiä ohutviivoja. Ei pidä sekoittaa esipainettuun lomaketekstiin. 129

130 Telaketjukuviointi perforointi 131 Menetelmä, jolla tavanomaisesti kiinnitetty (esimerkiksi liimattu) haltijan kuva varmennetaan painamalla (käsin) viivoista muodostuva kuvio. Kuvion viivojen välissä on usein perforoituja reikiä. Todentamismenetelmät: Koholeima Musteleima Haltijan valokuva kiinnitysmenetelmät 130

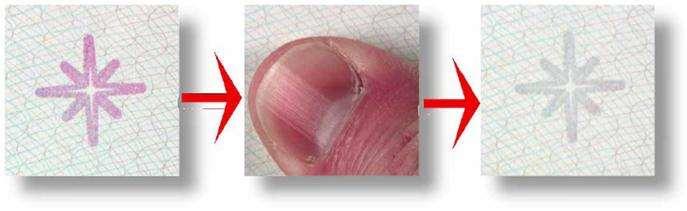

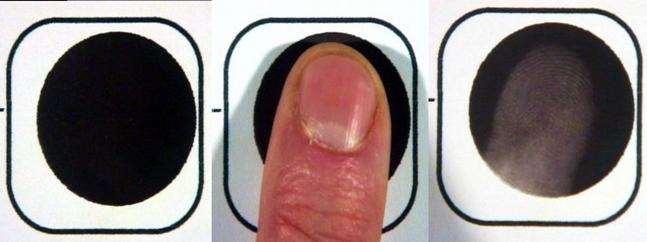

131 Termokrominen (lämpöherkkä) painoväri 094 Termokrominen (lämpöherkkä) painoväri on erikoispainoväri, joka vaihtaa väriä palautuvasti eri lämpötiloissa. 131

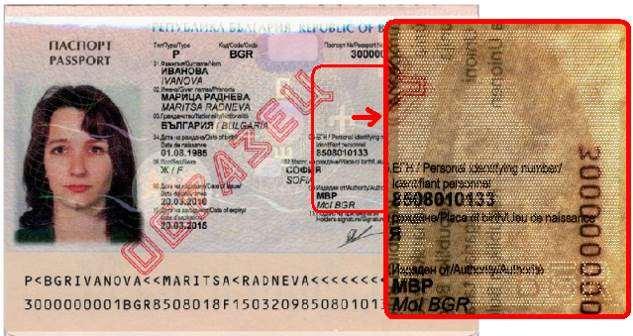

132 Toistokuva (haamukuva) 168 Asiakirjan haltijan toistokuva (haamukuva) voidaan integroida henkilötietosivulle tai henkilöasiakirjan toiselle, henkilötiedot sisältävälle sivulle. Se voidaan painaa samalla menetelmällä kuin varsinainen valokuva tai eri menetelmällä, joka voi olla esimerkiksi fluoresoiva päällepainatus, laserperforointi, läpinäkyvä ikkuna tai Identigram. Laserperforoitu toistokuva (haamukuva) läpivalossa (oikealla puolella) Henkilötietojen / valokuvan / allekirjoituksen integrointi 132

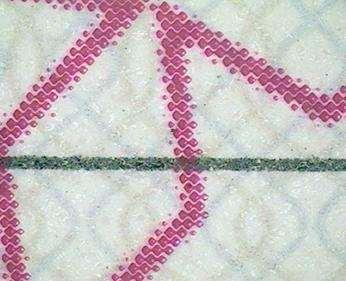

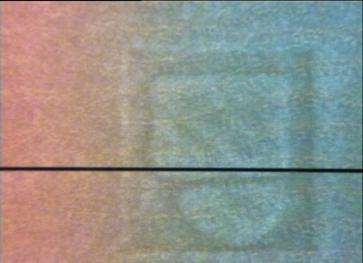

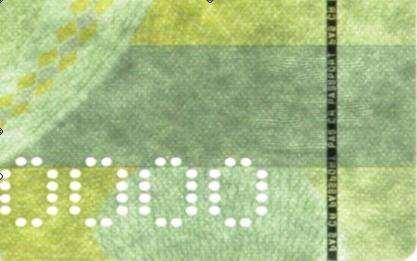

133 Turvalanka (037) 036 Tarkastele sivua valoa vasten. Turvalanka näkyy tummana viivana. Turvalanka on muovia, metallia tai muuta materiaalia oleva kaistale, joka integroidaan turvatekijäksi painatusmateriaaliin sen valmistusvaiheessa. Turvalankoja on hyvinkin erilaisia, esimerkiksi polymeeristä valmistettuja, metallipäällysteisiä, värillisiä ja laminaattikaistaleita, joissa on mikropainatusta, sekä erittäin pitkälle kehitettyjä lankoja. Turvalanka, jossa negatiivinen mikropainatus (läpivalossa) Mikropainatus Turvalangoilla voi olla koneluettavia ominaisuuksia. Ne voivat olla esimerkiksi magneettisia tai holografisia yksilöityjä turvalankoja. 133

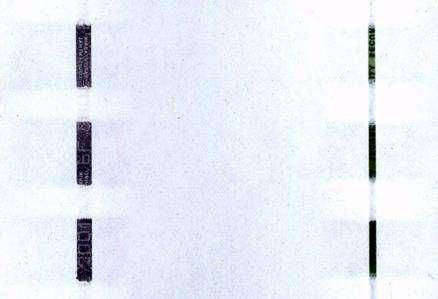

134 037 Turvalanka voi olla kokonaan upotettu painatusmateriaaliin, tai se voi olla osittain sen päällä. Jälkimmäistä kutsutaan sukeltavaksi turvalangaksi tai sukeltavaksi langaksi: Sukeltava kaistale (nauha), jossa liike-efektin sisältävä turvatekijä Motion Henkilötiedot / muut yksilöintitiedot Jatkuva / toistuva teksti Fluoresoiva turvalanka 134

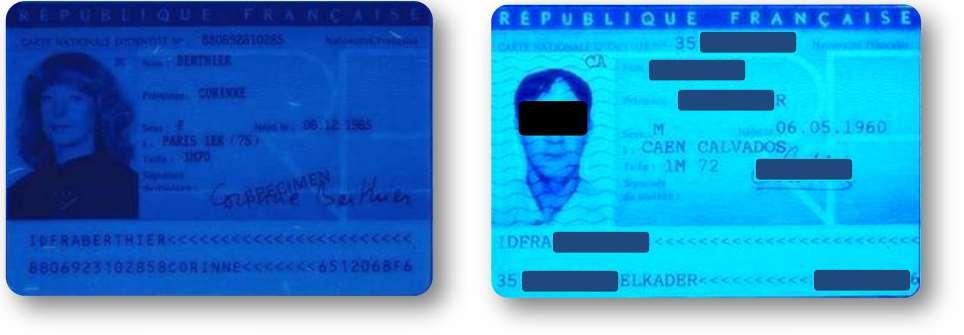

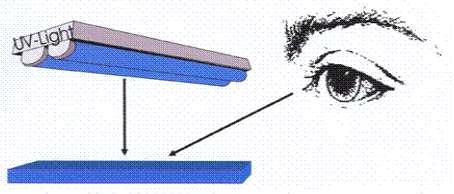

135 UV-valo (ultraviolettivalo) 103 UV-valo kuuluu sähkömagneettisiin aaltoihin, joiden aallonpituus on näkyvää valoa lyhyempi ( nm). Valonlähde, jonka avulla asiakirjatutkinnassa tarkastellaan usein painatusmateriaalin kirkkautta, fluoresoivia painovärejä ja muita turvaominaisuuksia sekä asiakirjaan mahdollisesti tehtyjä muutoksia. Ellei erikseen toisin täsmennetä, käytämme UV-valoa, jonka aallonpituus on 365 nm. Ultraviolettivalo ei itsessään ole näkyvää, vaan ainoastaan sen efekti eli UV-valon aktivoima näkyvä fluoresenssi voidaan nähdä: Tarkastele painatusmateriaalin fluoresenssia (kirkkautta) UV-valossa: Turva-asiakirjat näkyvät yleensä himmeinä: Aito asiakirja: painatusmateriaali ei sisällä optisia kirkasteita Täysin väärä asiakirja Epäilyttäviä tai kuluneita asiakirjoja voidaan tutkia UV-valolla, jolloin tarkkuus ja resoluutio paranevat. Monet painovärit fluoresoivat eri tavoin ( fluoresoiva painoväri). Fluoresoivat turvakuidut voivat fluoresoida kirkkaina. Kun väärentäjä on käsitellyt tällaisia kuituja, ero voi näkyä UV-valossa. 135

136 Valonlähde (UV-valo) Asiakirjan tarkastelija Asiakirjan sivu Yksinkertainen UVkäsilamppu asiakirjan tarkastelua varten fluoresoiva painoväri fluoresoiva päällepainatus 136

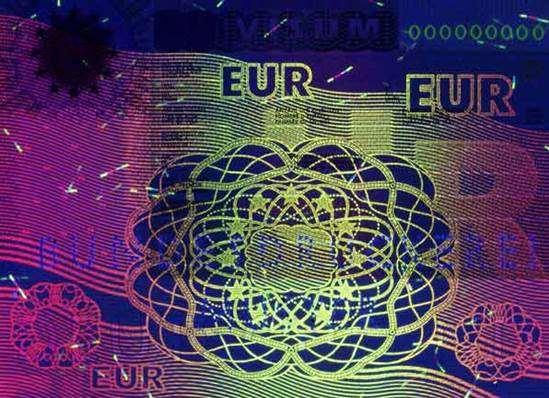

137 Koaksiaalinen valo Viistovalo Läpivalo 137

138 Valokuvapaperi 088 Valokuvapaperi on valoherkillä kemikaaleilla päällystetty paperista tehty painatusmateriaali. (Ei pidä sekoittaa korkealaatuiseen mustesuihku- tai lasertulostukseen (digitaalikuvat) tarkoitettuihin erikoispäällysteisiin papereihin, joita arkikielessä myös kutsutaan valokuvapapereiksi.) Katso: Valokuvausprosessi Valokuvausprosessi 161 Valokuvausprosessi: menetelmät, joissa valoherkkien aineiden avulla tuotetaan kuva valokuvapaperille. Valokuvausprosessia voidaan käyttää integrointitekniikkana henkilötietojen / valokuvan / allekirjoituksen integroinnissa. Henkilötietojen integrointi valokuvausprosessilla 138

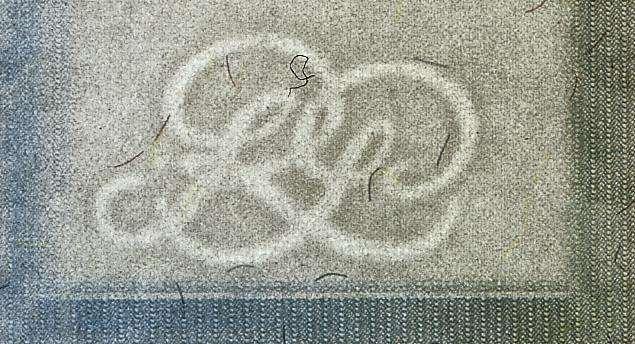

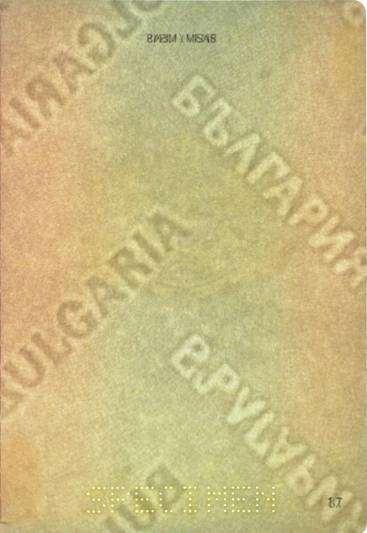

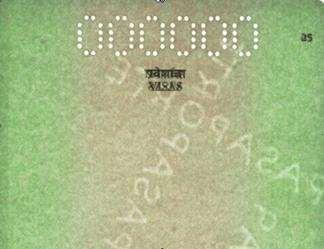

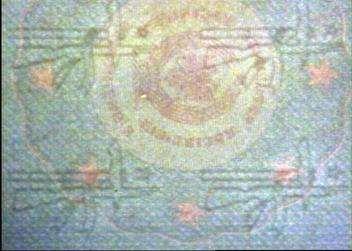

139 Vesileima (062), (063), (064), (174) (210) 061 Tarkastele vesileimaa valoa vasten tarkastele sitä pääasiassa läpivalossa. Kohdissa, joissa painatusmateriaali on paksumpaa, näkyy tummempi kuva. Kohdissa, joissa painatusmateriaali on ohuempaa, näkyy enemmän valoa ja vaaleampi kuva. Jos sivu kuitenkin asetetaan tummalle pinnalle, kirkkaista kohdista tulee tummempia. Toisaalta vesileimaa voi tarkastella suurentamalla. Paperisen painatusmateriaalin pinnassa kohollaan ja alempana olevien kohtien rakennetta voi tarkastella myös viistovalossa. Perinteiset vesileimat ovat kuvia tai kuvioita, jotka sisällytetään paperiin sitä valmistettaessa: kuvia, tekstiä tai muita kuvioita, jotka painetaan painatusmateriaaliin sen valmistusvaiheessa, jolloin paperiin saadaan eri paksuusasteita. Perinteisiä vesileimoja kutsutaan joskus myös Fourdrinier-vesileimoiksi. Koska perinteisen vesileiman kuva tai kuvio muodostuu paperisen painatusmateriaalin paksuuden tai tiheyden vaihteluista, se ei näy UV valossa toisin kuin sen painettu jäljitelmä. Perinteistä vesileimaa ei pidä sekoittaa digitaaliseen vesileimaan, joka tulostetaan usein tietokonetulostuksessa käytettävään painomateriaaliin omistajan tunnistamiseksi tai joka tehdään koodaamalla tunnistamiseen tarkoitettua piilotettua tietoa digitaalisiin musiikki-, video- tai kuvatiedostoihin. 139

140 Vesileimoja on erityyppisiä: Yksisävyinen vesileima 064 Yksisävyinen vesileima voi olla kirkas tai tumma. Yksisävyinen (tumma) vesileima Yksisävyinen (kirkas) vesileima 062 Lankavesileima 140

141 Kaksisävyinen vesileima Kaksisävyisen vesileiman kuva-aihe on sekä vaalea että tumma

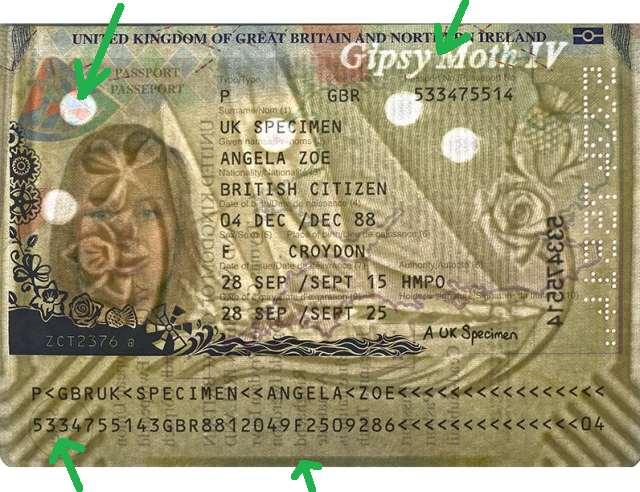

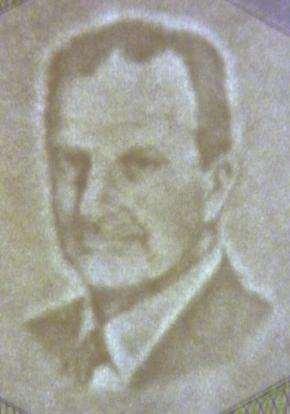

142 Monisävyinen vesileima 063 Kutsutaan joskus myös sävyvesileimaksi. Käytetään tavallisesti vain seteleissä, passeissa ja muissa turvapainotuotteiden toimialalla valmistettavissa arvoasiakirjoissa. 142

143 Muotilla tehty vesileima yhdistettynä muihin 210 Yhdessä monisävyinen vesileimojen kanssa voidaan käyttää paljon kirkkaampia pyöreitä asemoituja 'SkyLight'-vesileimoja (joissa paperi erittäin ohutta) ja/tai lankavesileimoja (062) : Muotilla tehty monisävyinen vesileima Cornerstone -vesileima ja Edgestone-vesileima ovat myös asemoituja vesileimoja. 143

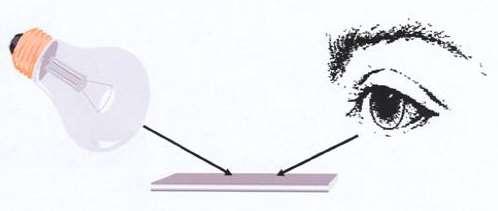

144 Viistovalo 156 Viistovalo: sivulta tylpässä kulmassa tuleva valo, joka valon ja varjon kontrastin avulla paljastaa esineen pinnan rakenteen. Viistovalolla tarkastellaan erityisesti koholeimoja, kaiverruspainatusta, latenttikuvia ja mekaanisen hankauksen jälkiä. Valonlähde Asiakirjan tarkastelija Valon tulokulma Tarkastelukulma Asiakirjan sivu Koaksiaalinen valo Läpivalo UV-valo Latenttikuva OVD (optisesti muuttuva tekijä) OVI (optisesti muuttuva väriaine) Muutos kallistettaessa Muuttuva laserkuva 144

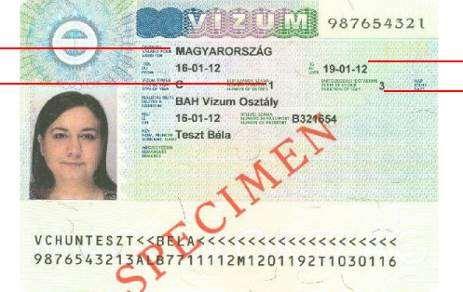

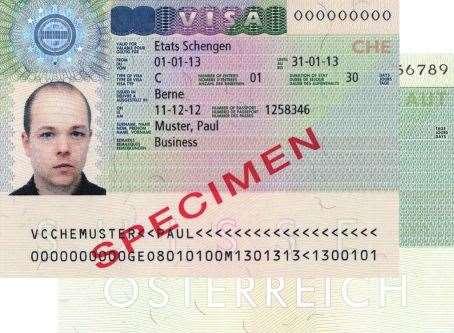

145 Viisumi 213 Schengen-viisumi (maahantulolupa) voidaan myöntää henkilölle, joka suunnittelee oleskelevansa väliaikaisesti Schengen-valtiossa. Oleskelu saa kestää korkeintaan kuusi kuukautta (useimmissa tapauksissa), eikä viisumin haltijalla ole oikeutta ottaa vastaan työtä. Maahantulolupa (viisumi) ei yleensä ole työlupa. Tähän sääntöön sovelletaan kuitenkin erilaisia poikkeuksia esimerkiksi tilapäisten työtehtävien kohdalla. Schengen-alueen ulkopuolisia kansalaisia koskevat viisumivaatimukset Neuvoston asetus (EY) N:o 539/2001, annettu 15 päivänä maaliskuuta 2001 Asetus sisältää yhteisen luettelon maista, joiden kansalaisilla on oltava viisumi EU:n jäsenvaltion ulkorajoja ylittäessään (liite I eli viisumipakkoluettelo), ja asetuksessa luetellaan myös ne maat, joiden kansalaisia viisumivaatimus ei koske (liite II eli viisumivapausluettelo): All consolidated versions. Schengen-alueen valtion lyhytaikaista oleskelua varten myöntämä viisumi oikeuttaa yleensä viisumin haltijan matkustamaan Schengen-valtioissa niin, että oleskelu kestää enintään 90 päivää minkä hyvänsä 180 päivän jakson aikana. Tuota pidempiä oleskeluja varten myönnettäviin viisumeihin sovelletaan kansallisia menettelyjä. Niiltä EU:n ulkopuolisilta kansalaisilta ei vaadita viisumia, joilla on paikallinen rajaliikennelupa. Viisumia ei vaadita sellaisilta EU:n ulkopuolisilta koululaisilta, jotka oleskelevat jossain jäsenvaltiossa ja matkustavat koulunsa kanssa koulun järjestämällä matkalla. 145

146 Viisumia ei vaadita sellaisilta pakolaisaseman saaneilta tai kansalaisuudettomilta henkilöiltä, joilla on sen EU:n jäsenvaltion myöntämä matkustusasiakirja, jossa he oleskelevat. Jäsenvaltiot voivat myöntää poikkeuksia viisumipakosta tai myöntää viisumivapauden tiettyihin ryhmiin kuuluville henkilöille, esimerkiksi diplomaatti-, virka- tai erityispassin haltijoille, alusten ja ilma-alusten siviilimiehistölle tai avustus- tai pelastuslennon miehistölle ja muulle henkilöstölle. Asetuksessa on yksityiskohtaiset säännöt myös muissa erityistapauksissa sovellettavista poikkeuksista. Käytössä on myös mekanismi, jossa tiukkojen ehtojen mukaisesti ja komission arvioitua asiaa voidaan palauttaa väliaikaisesti viisumipakko henkilöille, jotka eivät ole Schengen-valtion kansalaisia, kun kyseessä on hätätilanne, joka johtuu siitä, että henkilöt, jotka ovat Schengenalueen ulkopuolisen mutta viisumivapausluetteloon kuuluvan valtion kansalaisia, käyttävät väärin viisumivapautta, ja jonka vuoksi 1) perusteettomien turvapaikkahakemusten, 2) laittomien maahantulijoiden tai 3) hylättyjen takaisinottopyyntöjen määrä kasvaa yhtäkkiä merkittävästi. Viivakoodi / kaksiulotteinen viivakoodi 004 Koneluettavaa tietoa. Koneellisesti todennettava tekijä 1D-viivakoodissa tiedot tallennetaan painettuihin yhdensuuntaisiin pylväisiin (viivoihin) ja niiden väliin jääviin alueisiin koneellisesti tapahtuvaa optista tietojen lukua varten. 1D-viivakoodi, joka sisältää sarjanumeron 2D-viivakoodissa (kaksiulotteisessa viivakoodissa) tiedot tallennetaan kahteen eri ulottuvuuteen, joten se voi sisältää paljon enemmän tietoa: 146

147 147

148 Vuotava (syvälle tunkeutuva) painoväri 124 Vuotava (syvälle tunkeutuva) painoväri on turvapainatuksessa käytetty painoväri, joka sisältää väriaineita, jotka painatuksen yhteydessä käytetyn liuottimen vaikutuksesta tunkeutuvat syvälle paperiin ("vuotavat" paperin sisään tai läpi). Sen vuoksi mahdolliset yritykset poistaa tietoja mekaanisesti hankaamalla jättävät näkyvän jäljen asiakirjaan. Sarjanumero painettu vuotavalla (syvälle tunkeutuvalla) painovärillä Kohopainatus Numeron painoväri on osittain "vuotanut" paperin läpi, joten se näkyy myös paperin kääntöpuolella Ei pidä sekoittaa leviävään painoväriin. Värilliset turvakuidut 022 Tarkastele sivua NORMAALIVALOSSA. Voit käyttää myös suurennuslasia. Värin ansiosta turvakuidut erottuvat selvästi paperisesta painomateriaalista ja ovat helposti nähtävissä paljain silmin. Värilliset turvakuidut ovat erivärisiä tai monivärisiä turvakuituja, jotka sekoitetaan paperimassaan paperin valmistusprosessin aikana niin, että ne sijoittuvat paperissa satunnaisiin kohtiin eri syvyyksiin kullakin sivulla. Painatusmateriaali ei sisällä optisia kirkasteita 148

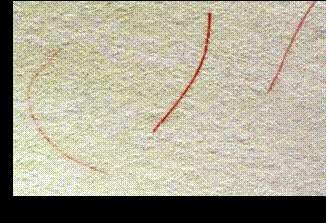

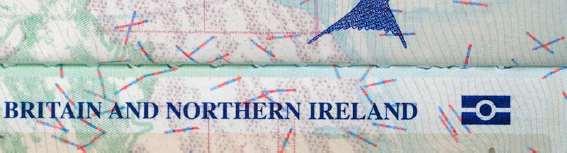

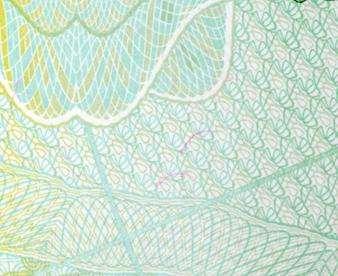

149 Plansetit Punaisia kuituja paperisessa painatusmateriaalissa (suurennettu) Läpivalossa (suurennettu) Normaalivalossa Monivärisiä kuituja Joskus värilliset turvakuidut näkyvät myös UV-valossa: Fluoresoivat kuidut: Monivärisiä fluoresoivia kuituja 149

150 Turvakuituja ei pidä sekoittaa mekaanisiin ominaisuuksiin). synteettisiin kuituihin (jotka vaikuttavat painatusmateriaalin Värisublimaatio 089 Värisublimaatio: kuten lämpösiirtotulostimissa, myös sublimaatiotulostimissa käytetään värinauhaa. Kalvolla oleva väri kuumennetaan tiettyyn lämpötilaan, jossa se höyrystyy ja leviää sen jälkeen painatusmateriaaliin. Kyseinen diffuusioprosessi edellyttää erityispäällysteistä painatusmateriaalia. Kulloinkin käytetystä lämpötilasta riippuen painatusmateriaaliin leviää eri määrä väriä. Näin saadaan aikaan jatkuvasävyinen kuva. Värisublimaatiota voidaan käyttää integrointitekniikkana henkilötietojen / valokuvan / allekirjoituksen integroinnissa. 150
