1 TAMPERE 2002 Suomen Betonitieto Oy Harkkorakentaminen Ohjeita urakoitsijalle Jari Kuosa Täydellisemmät ohjeet harkkorakentamisesta löytyvät oppaasta " Harkkorakentaminen ohjeita hankkeen eri osapuolille " VTT RAKENNUS- JA YHDYSKUNTATEKNIIKKA

2

3 Harkkorakentaminen Ohjeita urakoitsijalle Jari Kuosa TAMPERE 2002

4 2 ISBN Copyright VTT 2002 JULKAISIJA UTGIVARE PUBLISHER VTT Rakennus- ja yhdyskuntatekniikka Hermiankatu 8 G, PL 1802, Tampere puh. vaihde (03) , fax (03) VTT Bygg och transport Hermiankatu 8 G, PB 1802, Tammerfors tel. växel (03) , fax (03) VTT Building and Transport Hermiankatu 8 G, P.O.Box 1802, FIN Tampere, Finland phone internat , fax

5 3 KENELLE? Opas on tarkoitettu kohteen työnsuunnittelijoille vastaavalle työnjohtajalle muurausurakoitsijalle SISÄLTÖ Opas sisältää lyhyen kuvauksen harkkorakenteista, kalustosta ja muurauksen työmenetelmistä urakan sopimisessa käytettävien asiakirjojen malleja suunnittelussa ja laadunvarmistuksessa käytettäviä lomakkeita SOVELTUVUUS Opasta voi käyttää rakennuksen harkkomuurauksen suunnitteluun. Opas on laadittu kohteeseen, jossa harkkomuuraus tehdään urakoitsijan omana työnä tai aliurakka. Opas soveltuu myös harkkomuurauksen koulutukseen. OPPAAN LAADINTA Oppaan on laatinut dipl.ins. Jari Kuosa VTT Rakennus- ja yhdyskuntatekniikasta. Työn toimeksiantaja on ollut Suomen Betonitieto Oy. Harkkorakentamisesta saa lisätietoja raportista "Harkkorakentaminen - ohjeita hankkeen eri osapuolille". Yhteystiedot lisätietojen saamiseksi ovat takakannessa. Työmaalla raskaiden ja suurikokoisten harkkojen käsittelyssä muuraustyössä on keskeisenä työmenetelmän ja kaluston valinta. Työmaalla tehtävällä valinnalla on ratkaiseva merkitys työn sujuvuuteen ja nopeuteen. Tässä oppaassa käsitellään muuraustyön työmenetelmiä, tekniikoita ja työnsuunnittelua. Lisäksi käsitellään urakkatarjousvaiheen hyvää toimintatapaa, urakkasopimusta ja muuraustyön laadunvarmistusta.

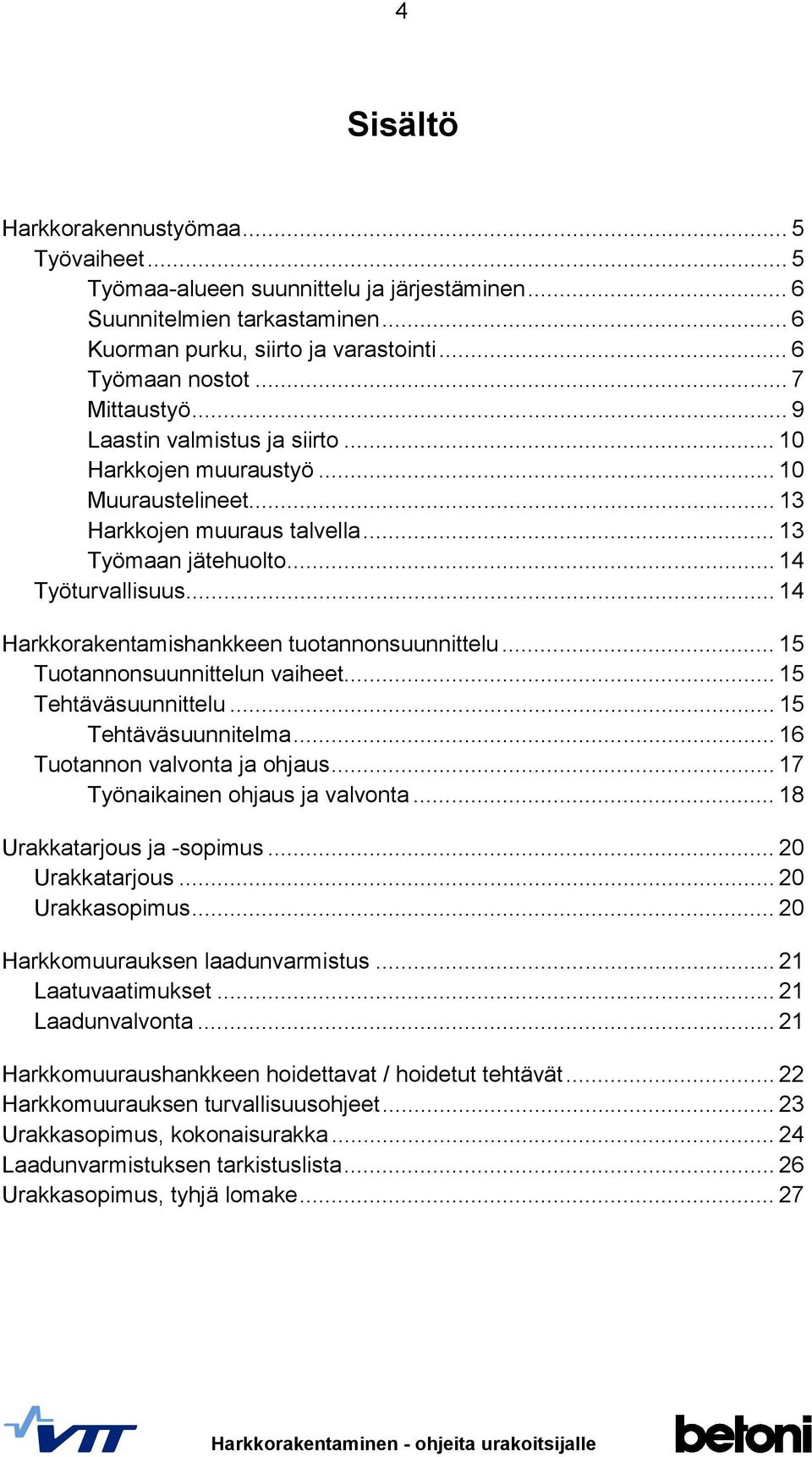

6 4 Sisältö Harkkorakennustyömaa... 5 Työvaiheet... 5 Työmaa-alueen suunnittelu ja järjestäminen... 6 Suunnitelmien tarkastaminen... 6 Kuorman purku, siirto ja varastointi... 6 Työmaan nostot... 7 Mittaustyö... 9 Laastin valmistus ja siirto Harkkojen muuraustyö Muuraustelineet Harkkojen muuraus talvella Työmaan jätehuolto Työturvallisuus Harkkorakentamishankkeen tuotannonsuunnittelu Tuotannonsuunnittelun vaiheet Tehtäväsuunnittelu Tehtäväsuunnitelma Tuotannon valvonta ja ohjaus Työnaikainen ohjaus ja valvonta Urakkatarjous ja -sopimus Urakkatarjous Urakkasopimus Harkkomuurauksen laadunvarmistus Laatuvaatimukset Laadunvalvonta Harkkomuuraushankkeen hoidettavat / hoidetut tehtävät Harkkomuurauksen turvallisuusohjeet Urakkasopimus, kokonaisurakka Laadunvarmistuksen tarkistuslista Urakkasopimus, tyhjä lomake... 27

7 5 Harkkorakennustyömaa Työvaiheet Tehtävät harkkorakennustyömaalla voidaan pääpiirteissään jakaa kolmeen vaiheeseen: 1. Aloittavat työt 2. Varsinainen muuraustyö 3. Lopettavat työt Aloittavilla töillä varmistetaan varsinaisen muuraustyön aloitusedellytyksien toteutuminen ja laadunvarmistuksen onnistuminen. ALOITTAVAT TYÖT Suunnitelmien tarkistaminen Työmaa-alueen suunnittelu ja järjestäminen Tavaran vastaanotto Kaluston hankinta ja tarkastus Tarvikkeiden siirto työkohteeseen LAADUNVARMISTUS MUURAUSTYÖ Laastin valmistus ja siirto Telinetyö LOPETTAVAT TYÖT Työvälineiden ja koneiden puhdistus, huolto ja varastointi Linjojen mittaus Muuraustyö Työkohteen suojaus JÄTEHUOLTO Työalueen siivous Telineiden purku Työn luovutus ja vastaanotto Harkkomuuraustyömaan tehtävät.

8 6 Työmaa-alueen suunnittelu ja järjestäminen työmaa-alueen suunnittelu eri toiminnoille kuljetus- ja ajoteiden kunnon varmistaminen varastointi- ja laastinvalmistuspaikkojen suunnittelu ja järjestäminen tarvittaessa nosturipaikan suunnittelu ja järjestäminen Suunnitelmien tarkastaminen Ennen materiaalien ja kaluston tilaamista tarkastetaan suunnitelma-asiakirjat. Tarkastaminen tapahtuu tutustumalla kohteen piirustuksiin, rakennustyöselityksiin, urakkaohjelmaan ja aikataulusuunnitelmaan. Suunnitelmista tarkastetaan ainakin seuraavat asiat: ovatko suunnitelmat niin valmiit, että työ voidaan aloittaa? muurattavat rakenteet ja niihin liittyvät muut rakenteet käytettävät materiaalit mitkä ovat työn laatuvaatimukset? milloin työ voidaan aloittaa ja milloin sen on oltava valmis? miten muuraustyö liittyy muihin töihin? Kuorman purku, siirto ja varastointi Tarvikkeiden käsittelyyn työmaalla kuuluvat seuraavat toimenpiteet: tavaran vastaanotto, tarkastus (tarvittaessa reklamointi) ja kuorman purkaminen tarvikkeiden suojaus tarvikkeiden siirto varastointipaikan purkaminen ja siivous. Varastointia suunniteltaessa otetaan huomioon seuraavat seikat: varastointi muuraustyön kannalta optimaaliseen kohtaan ja varastointipaikan kunto varastointiajan pituus varastoitavien tarvikkeiden suojaaminen varastoinnin aiheuttama häiriö muulle rakennustyölle ja häiriön vähentäminen siirrot varastosta muurauskohteeseen.

9 7 Tavaraa vastaanotettaessa tarkastetaan toimitusten vastaavuus tilauksen kanssa. Tarkastuskohteita ovat materiaalin laatu, määrä ja pakkaustapa. Tarvittavat huomautukset tehdään tässä vaiheessa rahtikirjaan. Työmailla, joilla ei ole omaa nostokalustoa tarvikkeet puretaan yleensä kuljetusauton omalla nostokalustolla yhteen paikkaan. Auton nosturin ulottuvuus on noin 5 m. Purkuvaiheessa on oleellista, että tarvikkeet puretaan muuraustyön kannalta mahdollisimman optimaalisiin paikkoihin. Perustuksia muurattaessa on usein edullista purkaa tarvikkeet autosta työmaan keskelle, jolloin varsinainen muuraustyö tapahtuu tarvikkeiden ympärillä. Tarvikkeiden pitempiaikaisessa varastoinnissa harkot ja laastit suojataan huolellisesti sateelta, jotta seinärakenteet kuivuvat mahdollisimman nopeasti ja vältetään kuivalaastin pilaantuminen. Talvella harkkojen varastointiin ja suojaukseen kiinnitetään erityistä huomiota, sillä märkiä ja jäätyneitä harkkoja ei voi muurata. Tarvikkeiden siirtoon työmaalla käytetään yleisesti, kottikärryä, tiilikärryä, ajoneuvonosturia, traktorikaivuria, kurottajaa tai haarukkavaunua. Pieniä tarvikemääriä voidaan siirtää myös kantamalla. Työmaan nostot Hyvällä työmaasuunnittelulla vähennetään merkittävästi nostokaluston käyttöä: tarvikkeet puretaan kuljetusautosta muuraustyön kannalta edulliseen paikkaan, myöhemmin tehtävät nostot minimoidaan ja useat nostot suunnitellaan tehtäväksi samanaikaisesti. Nostojen suunnittelussa huomioon otettavia seikkoja ovat nostojen määrät, kerralla nostettavan kuorman paino ja nostoetäisyydet nostokorkeus holville nostettaessa holvin kantavuus nostokaluston saatavuus, oma vai muualta vuokrattava kalusto. Materiaalien nostoihin voidaan työmaalla käyttää torninosturia ajoneuvonosturia kuorma-auton nosturia kaivinkonetta tai traktorikaivuria.

10 8 Muuraustyömaan kaluston soveltuvuus erikokoisiin muurauskohteisiin. Merkkien selitys: soveltuu erittäin hyvin, soveltuu hyvin, soveltuu, - mahdollinen, - ei sovellu, -- ei sovellu lainkaan. TYÖVAIHE MUURAUSKOHTEEN KOKO MATERIAALI / KALUSTO SUURI PIENI LAASTIN VARASTOINTI - piensäkit 25 kg - suursäkit 500 ja kg - suursäkit ja siilo (3 tn) (nosturi) - irtolaastisiilo (25 tn) MUURAUSLINJOJEN ASENNUS - puiset muurausjohteet - Al-muurausjohde- ja tukijalkasetti LAASTIN VALMISTUS - lapio - porakonevispilä - betonimylly - ruuvisekoitin LAASTIN SIIRTO - kottikärry - laastikärry - palju tai kottikärry ja nosturi - muurauslaite ja nosturi HARKKOJEN KATKAISU - käsisaha - kulmahiomakone ja timanttilaikka - ketjusaha kovametalliterällä - puukkosaha kovametalliterällä - heilurisaha - märkätimanttisirkkeli LAASTIN LEVITYS - muurauskauha - muurauskelkka - muurauslaite ja nosturi MUURAUSTELINEET - pukkiteline - konsoliteline - mastolava (kevyt)

11 9 Mittaustyö Mittaustyön aloittamisen edellytyksenä on, että anturat on valettu ja valu on riittävästi kuivunut, jotta muurausjohteet voidaan asentaa. Toisen kerroksen muurausjohteet asennetaan välipohjan tekemisen jälkeen. Muurauslinjat mitataan riittävän mittatarkkuuden saavuttamiseksi rakennuksen jokaiseen kerrokseen erikseen. Toisen kerroksen puisten johteiden asennustapa. Muurauslinjojen paikat ja johteiden pystysuoruus tarkastetaan joka päivä ennen työn aloittamista. Muurausjohteina voidaan käyttää tehdasvalmisteisia alumiinisia johteita.

12 10 Laastin valmistus ja siirto Muuraustyöhön käytettävä laasti kannattaa yleensä valmistaa kuivalaastista lisäämällä siihen vesi. Laastin valmistustapoja ovat: ruuvisekoitin sijoitettuna siilon alle tai lähelle muurauskohdetta vapaapudotussekoitin eli betonimylly porakonevispilä, käsin tai sekoitusasemassa, jossa kone on kiinnitettynä telineeseen käsin lapiolla. Laastin siirtoon sopivaa kalustoa. Vasemmallla laastisiilo, johon mahtuu 3 tn laastia. Siiloon on asennettu ruuvisekoitin laastin valmistamista varten. Laastiin siirtoa varten palju nostolenkeillä. Oikealla ylhäällä: muurauslaite, jolla voidaan laastin siirron lisäksi levittää laasti suoraan harkoille. Oikealla alhaalla: laastikärry, jota muurari vetää perässä muuratessaan. Harkkojen muuraustyö Muuraustyö voidaan aloittaa, kun tarvittavat materiaalit, työvälineet ja koneet ovat käytettävissä sekä niiden toimivuus ja kunto on varmistettu, harkot on jaettu muurauskohteeseen, linjalangat on asennettu oikeaan korkeuteen sekä laasti on sekoitettu ja siirretty työkohteeseen.

13 11 Muuraustyö voidaan jakaa seuraaviin vaiheisiin: laastin levitys harkon leikkaus harkon asennus raudoituksen asennus aukkojen ylityksien tekeminen ylimmän muurauskerroksen tasaaminen. Leikkauskalustoa valittaessa tulee ottaa työsaavutuksen lisäksi huomioon työergonomia, työturvallisuus ja se, että rakennuttajan laatuvaatimukset työn toteutukselle ja mittatarkkuudelle täyttyvät. Harkkojen leikkaamiseen soveltuvaa kalustoa. Harkkosaha, puukkosaha kovametalliterällä, ketjusaha kovametalliketjulla ja märkätimanttisirkkeli. Harkkosahat, -sirkkelit ja kulmahiomakoneet tarkastetaan joka päivä ennen töiden aloittamista. Leikkauslaitteista tarkastetaan seuraavat kohdat: sahojen terät ovat kunnossa, sahalle on varaterä ja kulmahiomakoneen laikka on ehjä teräsuojat ovat ehjiä ja liikkuvat kunnolla käyttö- ja hätäpysäytyskytkimet toimivat moitteettomasti sähköjohdot ja pistotulpat ovat ehjät ja kunnossa märkäsahan vikavirtasuojan toiminta testataan.

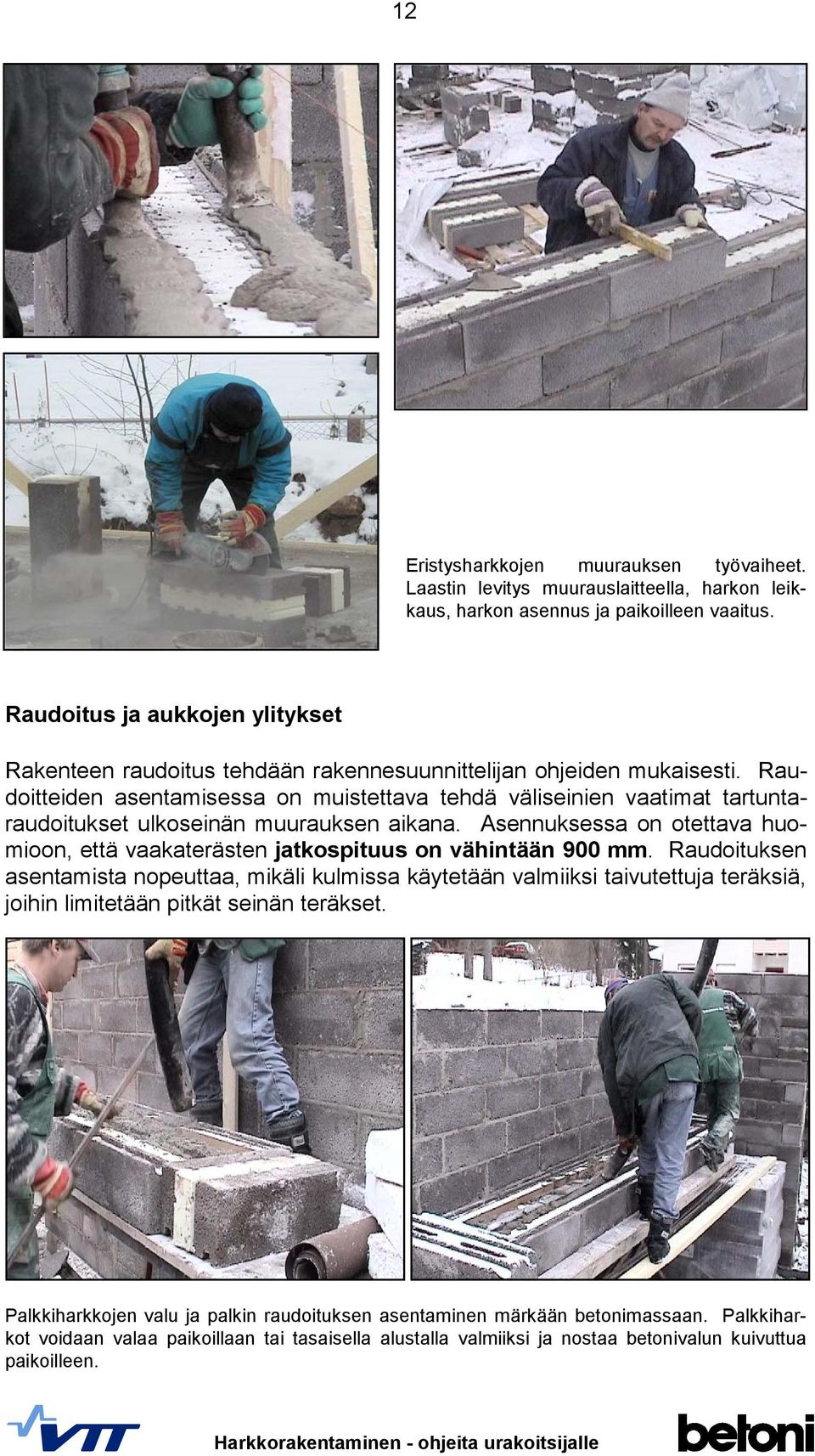

14 12 Eristysharkkojen muurauksen työvaiheet. Laastin levitys muurauslaitteella, harkon leikkaus, harkon asennus ja paikoilleen vaaitus. Raudoitus ja aukkojen ylitykset Rakenteen raudoitus tehdään rakennesuunnittelijan ohjeiden mukaisesti. Raudoitteiden asentamisessa on muistettava tehdä väliseinien vaatimat tartuntaraudoitukset ulkoseinän muurauksen aikana. Asennuksessa on otettava huomioon, että vaakaterästen jatkospituus on vähintään 900 mm. Raudoituksen asentamista nopeuttaa, mikäli kulmissa käytetään valmiiksi taivutettuja teräksiä, joihin limitetään pitkät seinän teräkset. Palkkiharkkojen valu ja palkin raudoituksen asentaminen märkään betonimassaan. Palkkiharkot voidaan valaa paikoillaan tai tasaisella alustalla valmiiksi ja nostaa betonivalun kuivuttua paikoilleen.

15 13 Muuraustelineet Muuraustelineinä käytetään perinteisesti joko puusta valmistettuja työpukkeja tai telineitä, elementtitelineitä, putkitelineitä tai mastolavoja. Työtasot voivat olla joko tehdasvalmisteisia tai työmaalla tehtyjä. Muuraustyöhön soveltuvat hyvin myös moottoroidut mastotyölavat ja perinteiset terästelineet, joissa on erilliset tasot muurarille ja tarvikkeille. Yksinkertaisen ja raskastekoisen pukkitelineen pystytys sujuu nopeasti yhdeltä mieheltä, kun työmaalla on nosturi. Oikealla teräksinen muurausteline, johon voidaan asentaa erilliset tasot työskentelylle ja tarvikkeille. Harkkojen muuraus talvella Lämpötilan laskiessa alle 0 o C on muuraustyössä varauduttava laastin, harkkojen ja muuratun rakenteen mahdolliseen jäätymiseen. Tavallisella harkkolaastilla muurattaessa on varmistuttava siitä, että muurattu rakenne pysyy yli 0 C kolme vuorokautta ennen jäätymistä. Talvimuuraukseen tarkoitetulla laastilla voidaan muurata vielä 15 o C lämpötilassa ilman lämmitystä. Laasti sekoitetaan kylmään veteen. Muurattavat harkot eivät saa olla märkiä, lumisia eivätkä jäisiä. Laastissa ei saa olla jäätä eikä jäätyneitä osa-aineita. Talvella muuraustyössä tarvitaan lisäksi lämmityskalustoa (sähkö, nestekaasu tai öljy) ja suojausmateriaalia. Parhaan suojan talvella työskentelyssä antavat varsinaiset sääsuojat, joita voidaan käyttää työtiloina tai materiaalin varastointiin. Talvella on myös varauduttava lumen poistoon työkohteesta sopivalla kalustolla (kolalla, lapiolla, koneellisesti tai sulattamalla).

16 14 Talvella muurattaessa tarkista, että: L harkot eivät ole lumisia, märkiä tai jäisiä L laastissa ei ole jäätä tai jäisiä osasia L käytetään talvimuuraukseen tarkoitettua laastia L varataan suojaus- ja lämmityskalustoa riittävästi L käytetään jään ja lumen nopeaan sulattamiseen höyryä L varaudutaan lumenpoistoon L suojataan kaikki jäätymiselle altis materiaali ja kalusto. Työmaan jätehuolto Harkonkappaleet ja ylijäämälaastit käytetään työmaan täyttöihin toisarvoisissa kohdissa. Ylimääräinen puutavara käytetään uudelleen. Puhtaat puujätteet poltetaan tai toimitetaan kunnalliseen jätehuoltoon kierrätettäväksi. Harkkolavat palautetaan harkkojen toimittajalle. Suoja- ja pakkausmuovit, laastisäkit, tyhjät uretaanivaahtopullot ja muut jätteet käsitellään sekajätteenä. Työturvallisuus Työturvallisuus on kokonaisuus, jossa siihen liittyvät asiat otetaan huomioon hankkeen jokaisessa vaiheessa. Työmaan pääurakoitsija huolehtii työmaan turvallisuudesta. Urakoitsijan työturvallisuuden perustana on, että työhön liittyvät riskit on tiedostettu ja niihin on varauduttu. Ennen työn aloittamista työntekijät perehdytetään työhönsä, jotta he tuntevat työhönsä liittyvät laadun ja työolosuhteiden vaatimukset. Työntekijän perehdyttäminen on työmaakohtaista ja tehdään aina kun työntekijä vaihtaa työmaata. Harkkomuurauksen työturvallisuutta suunniteltaessa otetaan huomioon ainakin seuraavat tekijät. Telineiden ja mastolavojen on oltava määräyksien mukaisessa kunnossa, oikein pystytetyt ja tarkastetut. Työtasojen ja holvien reunoilla on oltava kaiteet ja kaikki putoamisvaaralliset aukot on peitetty tai suojattu kaiteilla. Työtason yläpuolelta ei saa pudota tai pudottaa tavaraa. Harkkojen leikkaamiseen käytettävissä laitteissa tulee olla asianmukaiset suoja- ja varolaitteet. Kaluston turvallisuus tarkastetaan riittävän usein, siten kuin on määrätty esim. nosto- ja mastolavoista. Suojakypärää on käytettävä aina kun yläpuolella työskennellään. Työntekijöille käyttöön henkilökohtaiset suojaimet ja käytön valvonta Työntekijöille annetaan ns. Raturva ohjekortti (kts. sivu 23).

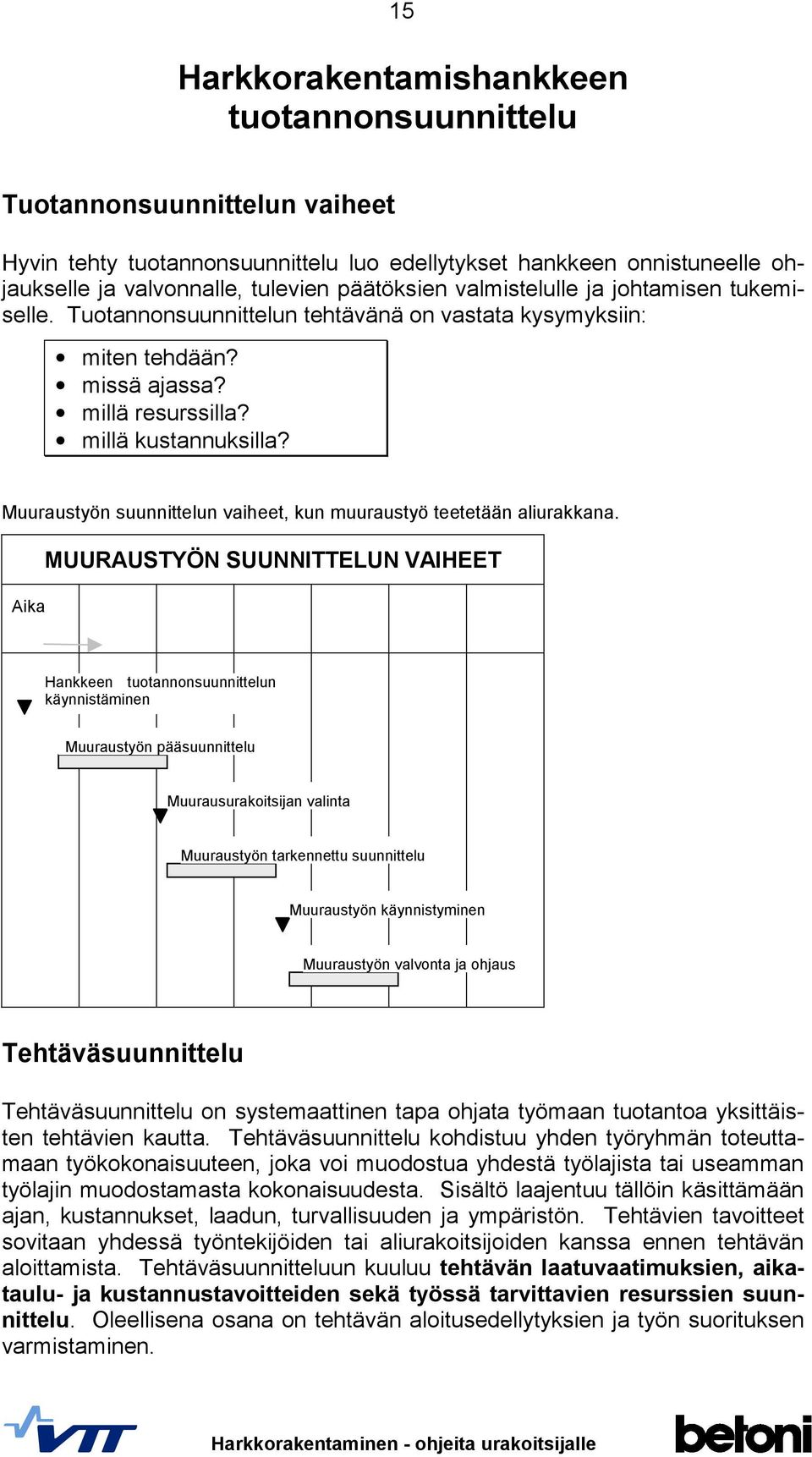

17 15 Harkkorakentamishankkeen tuotannonsuunnittelu Tuotannonsuunnittelun vaiheet Hyvin tehty tuotannonsuunnittelu luo edellytykset hankkeen onnistuneelle ohjaukselle ja valvonnalle, tulevien päätöksien valmistelulle ja johtamisen tukemiselle. Tuotannonsuunnittelun tehtävänä on vastata kysymyksiin: miten tehdään? missä ajassa? millä resurssilla? millä kustannuksilla? Muuraustyön suunnittelun vaiheet, kun muuraustyö teetetään aliurakkana. Aika MUURAUSTYÖN SUUNNITTELUN VAIHEET Hankkeen tuotannonsuunnittelun käynnistäminen Muuraustyön pääsuunnittelu Muurausurakoitsijan valinta Muuraustyön tarkennettu suunnittelu Muuraustyön käynnistyminen Muuraustyön valvonta ja ohjaus Tehtäväsuunnittelu Tehtäväsuunnittelu on systemaattinen tapa ohjata työmaan tuotantoa yksittäisten tehtävien kautta. Tehtäväsuunnittelu kohdistuu yhden työryhmän toteuttamaan työkokonaisuuteen, joka voi muodostua yhdestä työlajista tai useamman työlajin muodostamasta kokonaisuudesta. Sisältö laajentuu tällöin käsittämään ajan, kustannukset, laadun, turvallisuuden ja ympäristön. Tehtävien tavoitteet sovitaan yhdessä työntekijöiden tai aliurakoitsijoiden kanssa ennen tehtävän aloittamista. Tehtäväsuunnitteluun kuuluu tehtävän laatuvaatimuksien, aikataulu- ja kustannustavoitteiden sekä työssä tarvittavien resurssien suunnittelu. Oleellisena osana on tehtävän aloitusedellytyksien ja työn suorituksen varmistaminen.

18 16 Muuraustyön aloitusedellytykset ovat: edeltävien työvaiheiden valmiusaste on riittävä (esim. anturat valettu) ja ne ovat valmistuneet aikataulussa tarvittavat suunnitelmat on laadittu ja tarkastettu sopimukset on allekirjoitettu työn teettäjän kanssa tekniset yksityiskohdat on tarkastettu tarvittava materiaali on tilattu ja vastaanotettu työmaalle työvälineet, koneet ja telineet ovat toimintakunnossa työturvallisuudesta on huolehdittu jätehuollosta ja lajittelusta on huolehdittu. Harkkomuurauksen aloitusedellytyksien tarkastuslista on sivulla 22. Tehtäväsuunnitelma Tehtäväsuunnittelun tuloksena syntyvällä tehtäväsuunnitelmalla kuvataan tehtävän toteutus mahdollisimman tarkasti. Tehtäväsuunnitelma laaditaan ennen hankintoja, aliurakkakauppaa tai viimeistään ennen tehtävän aloittamista. Suunnitelmalla varmistetaan, että kaikilla osapuolilla on yhteneväinen käsitys työn sisällöstä ja tavoitteista. Tehtävän ajallinen ja taloudellinen tavoite muodostetaan lähtötietojen perusteella. Yrityskohtaiset tiedot ja menettelyt Hankekohtaiset tiedot ja menettelyt Yleiset tiedot ja menettelyt Piirustukset Rakennusselostus Työselostukset RT- ja Ratukortit Laatujärjestelmä Työmenekkitiedostot TEHTÄVÄSUUNNITELMA aika kustannus laatu RYL2000 Rakennustöidenlaatu 2000 Hinnastot Tavoitearvio Sopimusasiakirjat Yleisaikataulu Normit ja ohjeet Tehtäväsuunnitelman tekemiseen tarvittavat lähtötiedot.

19 17 Ajallisen ja taloudellisen suunnittelun tehtävät: suunnitellaan muuraustyön toteutusjärjestys selvitetään laatuvaatimukset ja suunnitellaan laadunvarmistus lasketaan materiaali- ja työmäärät määritetään muurausurakan sisältö tarkennetaan aikataulu ja lasketaan sen perusteella tarvittavien työryhmien määrät ja koot lasketaan kustannukset, suunnitellaan välitavoitteet ja laaditaan maksuerätaulukko tarkastetaan miten muuraustyö liittyy työmaan muihin tehtäviin valitaan työmenetelmä ja kalusto. Tuotannon valvonta ja ohjaus Ohjauksen tavoitteena on saada hanke toteutumaan suunnitellulla ja sovitulla tavalla. Valvonnan ja ohjauksen tulee olla työmaalla jatkuvaa. Tuotannon ennakoiva ohjaus on ongelmien ennakoimista ja ongelmiin varautumista. Toteutusta uhkaavat riskit voivat olla teknisiä, toiminnallisia tai hankintaan liittyviä. Mahdollisia ongelmia ovat: suunnitelmien keskeneräisyys varsinkin detaljisuunnittelun osalta anturoiden mittavirheet puiset muuraustuet vääntyilevät säiden muuttuessa kone- ja kalustorikot ongelmat työkohteen valaistuksessa myöhään syksyllä tai aikaisin keväällä tehtävässä työssä huonot sääolosuhteet pakkanen ja lumi aiheuttavat ongelmia tarvikkeet loppuvat kesken varsinkin, jos työmaa on niin ahdas, ettei sinne voida kerralla varastoida kaikkia muuraustarvikkeita välipohjan ontelolaattatoimituksen viivästyminen onnettomuudet kuten telineiltä tai välipohjaholvilta putoamiset muuraustyön valmistumisen myöhästyminen. Moniin ongelmiin voidaan varautua suunnittelemalla vaihtoehtoinen toimintatapa mikäli riski toteutuu.

20 18 Työnaikainen ohjaus ja valvonta Työnaikaisen ohjauksen välineet ovat mm. erilaiset toimintatapa- ja laadunvarmistusohjeet, muisti- ja tarkastuslistat sekä valvontakaaviot. Työn valvonnassa tulee erityistä huomiota kiinnittää teline-, nosto-, suojaus- ja laastinvalmistuskalustoon sekä muuraustyön esteettiseen ja tekniseen laatuun. Työtä aloitettaessa pidetään aloituspalaveri, johon osallistuvat ainakin työmaan johto ja työntekijät. Mikäli muuraustyö teetetään aliurakkana myös muurausurakoitsija osallistuu palaveriin. ALOITUSEDELLYTYKSET: kohde, materiaalit, suunnitelmat Menettelyt kuinka työ tehdään ja laatu varmistetaan MUURAUS- TYÖN ALOITUSPALAVERI Tehtävälle asetetut vaatimukset ja tavoitteet Muuraustyön aloituspalaveri. Aloituspalaverissa käydään läpi ainakin seuraavat asiat: edellisten työvaiheiden valmius ja laatu työn sisältö ja työjärjestys työn aikataulu ja sille asetetut välitavoitteet sekä työn valmistumisajankohta katselmukset, tarkastukset ja muut laadunvarmistustoimenpiteet työssä esiin tulevat mahdolliset ongelmat sääsuojauksen toteutus työkohteen valaistus ja lämmitys käytettävät työmenetelmät, materiaalit, työvälineet, koneet ja telineet työn laatuvaatimukset ja mahdollinen mallityö työturvallisuusasiat.

21 19 Työnaikaisten ohjauspalaverien tarkoituksena on käsitellä muuraustyöhön vaikuttavia tekijöitä sekä mahdollisia ongelmia. Tarvittaessa pidetään katselmuksia, joissa todetaan työn laatu ja valmiusaste. Samalla saadaan käsitys urakan etenemisestä. Syitä ohjauspalaverille ovat: aikatauluongelmat suuret materiaalihukat työturvallisuusriskit valmiin työn vahingoittuminen vaikeudet työn toteutuksessa tai laatuvaatimuksien täyttämisessä. Oman työn tarkastus Työntekijöiden oman työn tarkastusta varten laaditaan toimintaohjeet, muisti- ja tarkastuslistat ja laaturaportit. Tarkastuslistat laaditaan sellaisiksi, että työn tarkastaminen ohjelmoidaan koko työsuorituksen ajaksi. Tarkastettavia asioita on mm. materiaalien laatu, työmenetelmät, mittatarkkuus. Seuraavaan osakohteeseen siirrytään vasta, kun edellinen osakohde on hyväksytysti tehty valmiiksi. Palautepalaveri Muuraustyön valmistuttua, pidetään palautepalaveri, johon osallistuvat työssä mukana olleet tahot. Palaverissa todetaan työn valmistuminen ja laatuvaatimuksien täyttyminen. Samalla annetaan palaute työn laadusta ja yhteistyön onnistumisesta. Palaverin tavoitteena on kehittää yhteistyötä ja parantaa työskentelyilmapiiriä.

22 20 Urakkatarjous ja -sopimus Urakkatarjous Tarjouspyynnön saavuttua ilmoitetaan tilaajalle pyynnön vastaanotosta ja siitä, että tarjous tullaan antamaan. Tarjouspyyntö ja sen liiteasiakirjat tarkastetaan ja tehdään mahdollisimman aikaisessa vaiheessa tarvittavat lisäselvityspyynnöt tilaajalle. Tärkeimmät seikat, joihin tilaaja kiinnittää huomiota urakoitsijan valinnassa: yrityksen taloudellinen asema tunnettuus, referenssit ja kokemus aikaisemmasta yhteistyöstä luottotiedot, verojäämä- ja LEL-maksutodistukset yrityksen perustamisvuosi ja toiminnan aloitusvuosi laadunvarmistuksen taso, jonka yritys pystyy täyttämään tarvittavat pätevyydet ja luvat suunnittelijan tiedot ja kokemukset yrityksestä. Urakkasopimus Urakkasopimuksella sovitaan kirjallisesti urakkaan kuuluvat työt, niiden toteuttamisajankohta, urakkahinta ja asiakirjojen pätevyysjärjestys. Lisä- ja muutostöistä sopiminen pitää aina kirjata sopimukseen. Urakkasopimukseen on myös syytä kirjata urakoitsijan tuntiveloitushinta, jota voidaan käyttää lisä- ja muutostöiden hinnoitteluperusteena. Urakka-asiakirjoihin laaditaan yksiselitteinen tehtäväluettelo, jossa eritellään yksityiskohtaisesti ne tehtävät, jotka kuuluvat urakoitsijalle ja ne tehtävät, jotka tilaajan tulee hoitaa. Molemmille osapuolille on erittäin tärkeää, että kaikki asiat esitetään kirjallisessa muodossa ja dokumentoidaan. Tällöin sovituista asioista on helppo neuvotella myöhemmin esim. reklamaatioiden tai mahdollisten lisätöiden takia ja vältetään riitaisuuksia. Urakkasopimuksen pohjana on Rakennusurakkasopimus tai Pienurakkasopimus. Kummastakin on valmiit mallit täyttöohjeineen RT- kortistossa. Molemmat sopimusmallit ovat verrattain raskaita pienissä muurauskohteissa, joissa urakkahinta saattaa olla vain joitakin tuhansia euroja. Usein on vielä kysymys pelkästä työurakasta, jossa tarvikkeiden hankinta on tilaajan vastuulla. Pieniä muurausurakoita varten on laadittu urakkasopimusmalli, joka on sivuilla

23 21 Harkkomuurauksen laadunvarmistus Laatuvaatimukset Selkeät ja huolella tehdyt suunnitelmat ovat lähtökohtana rakenteiden hyvälle onnistumiselle. Laatuvaatimuksien ohjeena voidaan käyttää Rakennustöiden yleisiä laatuvaatimuksia (RunkoRyl 2000). Harkkomuuratun runkorakenteen laatuvaatimukset koskevat materiaaleja ja työsuoritusta. Muuraustyön laatuvaatimukset voidaan jakaa seuraaviin ryhmiin: materiaalivaatimukset työmenetelmiin liittyvät vaatimukset valmiin työn mittatarkkuus- ja sijaintivaatimukset valmiin työn visuaaliset vaatimukset. Laadunvalvonta Ennen muuraustyön aloittamista tarkastetaan kaikki suunnitelmat ja tehdään tehtäväsuunnitelma. Tehtäväsuunnitelmaan kirjataan tavoiteltu laatutaso. Samoin tehtävän annossa laatutaso selvennetään työntekijöille tai aliurakoitsijalle. Muurausvaiheessa varmistetaan, että muuraustyön yleiset laatuvaatimukset täyttyvät. Tämän lisäksi tarkastetaan vähintään seuraavat kohdat: tarvikkeet ja kalusto varastoidaan siten, että ne pysyvät moitteettomassa kunnossa ja mahdollisimman hyvin suojassa säiden vaikutukselta muurausalusta on liikkumaton ja tasainen peittyvien rakenteiden työsuoritukset tarkastetaan ennen niiden peittämistä. Tarkastuksiin ainakin peittyvien rakenteiden osalta on vaadittava tilaajan edustaja mukaan ja varmentamaan allekirjoituksellaan tarkastus. Laadunvarmistuksen tarkistuslista on sivulla 26

24 2 Harkkorakentamishanke 22 HOIDETTAVAT / HOIDETUT TEHTÄVÄT Tehtävä Oltava valmis (vko) Suunnitteluasiakirjojen hankinta Toteutusjärjestyksen suunnittelu Kohde- ja olosuhdetietojen selvittäminen Rakenneratkaisujen valinta Laatuvaatimusten selvittäminen Materiaalimäärien laskenta Työmäärien laskenta Urakkasisällön määrittäminen Työryhmien valinta Liittyvien tehtävien selvitys Telinekaluston valinta Nosto- ja siirtokaluston valinta Laastinvalmistusmenetelmän valinta Aikataulun laadinta Jätehuollon suunnittelu Työturvallisuuden suunnittelu Työmaasuunnitelman laadinta Pääkaluston varaaminen Materiaalitoimitusten ajoitus Riskien selvittäminen Aloitusedellytysten varmistaminen Suunnitelmat (työ-, rakenne- ja julkisivupiirustukset; työmaasuunnitelma) Harkot Laasti Laastikalusto Telinekalusto Telinekaluston tarkastus Mittauskalusto Nosto- ja siirtokalusto Jäteastiat Sääsuojat Henkilökohtaiset suojavälineet Mallimuuraus Hoidettu Ruksi tähän sarakkeeseen kun tilattu Huom. Ruksi tähän sarakkeeseen kun saatu työmaalle

25 2 Harkkorakentamishanke 23 HARKKOMUURAUKSEN TURVALLISUUSOHJEET Työmaa Työntekijä / urakoitsija! SUURIMMAT VAARAT TURVALLISUUDEN PARANTAMINEN ERGONOMIA SUOJA- JA APUVÄLINEET Putoaminen (huterat telineet, nousutiet puuttuvat, alas hyppääminen) Putoavat esineet ja materiaalit Laastin valmistuksessa ja kulmahiomakonetta käytettäessä syntyvä pöly Harkkojen koneellisessa työstämisessä syntyvä melu Silmien vahingoittuminen irtoavasta aineksesta harkkojen työstössä Altistuminen ihoärsytykselle laastin käsittelyssä Tutustu laastien käyttöturvallisuustiedotteisiin ja koneiden käyttöohjeisiin. Älä käytä viallista konetta. Varmista, että työkohteen alla liikkuminen on estetty rajaamalla tarpeellinen suoja-alue. Kiinnitä huomiota muuraustelineiden ja nousuteiden kestävyyteen ja kuntoon. Varmista, että työtasojen ja aukkojen putoamissuojaukset ovat paikallaan. Huolehdi riittävästä valaistuksesta sekä työkohteen ja kulkureittien siisteydestä ja järjestyksestä, muista talvella jään ja lumen poisto. Harkkomuuraus kuormittaa erityisesti selkää ja yläraajoja. Käytä sopivan korkuisia ja tukevia työtasoja ja huolehdi niiden nostamisesta muuraustyön edistymisen tahdissa. Sijoita tiililetka ja laastiastia siten, että vältät vartalon taivuttamista ja kiertämistä. Käytä nostoissa ja siirroissa apuvälineitä, esim. kuljetuskärryjä tai siirrä taakkoja työntämällä ja vetämällä niitä alustaa vasten. Ojenna aina välillä selkä suoraksi, kädet ylös vartalon jatkeeksi elpyäksesi. Hyväksyttyä mallia oleva hengityssuojain laastin valmistuksessa ja kulmahiomakonetta käytettäessä Silmä- ja kuulosuojaimet harkkosahaa ja kulmahiomakonetta käytettäessä Suojakypärä aina kun yläpuolella työskennellään Turvajalkineet ja suojakäsineet Turvavaljaat köysineen, jos putoamisvaaraa ei voida muuten torjua ERITYISESTI TÄLLÄ TYÖMAALLA HUOMIOITAVAA Raturva Osa 2 TALO 90 4 Muuraus- ja kivityöt 42 Harkkomuuraus Rakennustekniikka

26 24 Urakkasopimus, kokonaisurakka URAKAN KOHDE JA LAJI HARKKOMUURAUSURAKKA, 1. TILAAJA Maanviljelijä Matias Vähälato Mätäsperäntie ISOKYRÖ 2. TYÖMAAN NIMI JA OSOITE Vähäladon talo Mätäsperäntie ISOKYRÖ Yhteyshenkilöt 3. URAKOITSIJA Veljekset Muurarit Ky Urakoitsijan edustaja URAKKASUMMA Muurausurakan kokonaishinta on... (alv 0%). 5. TILAAJAN MAKSU- VELVOLLISUUS 5.1 Maksuehdot 5.2 Laskutusväli 14 pv netto, kun tilaaja on todennut työvaiheen saavutetuksi ja laskun maksukelpoiseksi. Maksuerätaulukon mukaisesti. 6. SOPIMUKSEN LIITE- ASIAKIRJAT Urakkaneuvottelumuistio ja maksuerätaulukko Sopimusehdot RT Tarjouspyyntö Urakkaohjelma liitteineen Tarjous Rakennustyöselitys Piirustukset Aikataulu Päiväys n:o ASIAKIRJOJEN PÄTEVYYSJÄRJESTYS Asiakirjojen pätevyysjärjestys on sama kuin liitteiden numerointijärjestys. Asiakirjat täydentävät toisiaan ja jos niissä esiintyy ristiriitaisuuksia, pätee niiden keskinäinen liitenumerointijärjestys.

27 25 Urakkasopimus, kokonaisurakka 7. URAKOITSIJAN SUORITUSAIKA 7.1 Aloitus 7.2 Välitavoitteet 7.3 Valmis 7.4 Viivästyssakko 8. VAKUUDET 8.1 Rakennusaikainen vakuus 8.2 Takuuajan vakuus Työt kohteessa tulee aloittaa Perustukset tulee olla muurattuna Urakkasuorituksen tulee olla täysin valmis Urakoitsijan viivästyessä edellä sovituista valmistumisajoista tilaaja on oikeutettu saamaan urakoitsijalta viivästymissakkoa kultakin päivältä... ja kuitenkin yhteensä enintään.... Mitään maksuerää ei suoriteta ennen kuin tilaaja on saanut urakoitsijan rakennusaikaisen vakuuden. Viimeisen maksuerän maksamisen edellytyksenä on, että tilaaja on saanut urakoitsijalta takuuajan vakuuden , voimassa , voimassa VAKUUTUKSET Urakoitsija on velvollinen järjestämään ja kustantamaan henkilökuntansa ja työntekijänsä tapaturmavakuutukset, sekä vakuuttamaan palon ja murron varalta työkalunsa ja laitteensa sekä tarvikkeensa lukuun ottamatta niitä tarvikkeita, jotka on tuotu työmaalle asennettavaksi urakkasopimusta noudattaen tai on jo valmiiksi asennettu. Viimeksi mainitut palovakuuttaa tilaaja. Vakuutuksen omavastuuosuutta ei vahingon sattuessa korvata urakoitsijalle. Vastuuvakuutus Urakoitsijalla on oltava toimintansa edellyttämä vastuuvakuutus, josta on esitettävä vakuutustodistus tilaajalle. 10. ALLEKIRJOITUKSET Tätä sopimusta, jonka hyväksymme ja sitoudumme sen velvoitteet täyttämään, on tehty kaksi (2) samansisältöistä kappaletta, yksi kummallekin sopimuspuolelle. Isokyrö Paikka...päivämäärä... Tilaajan allekirjoitus Urakoitsijan allekirjoitus

28 26 Harkkorakentamishanke LAADUNVARMISTUKSEN TARKISTUSLISTA Tarkista myös RunkoRYL 2000, luku 42 Harkkomuuraus VARMISTETTAVAT ASIAT Valvoja Urakoitsija Suunnittelija RAKENTEET JA MITAT 1. Onko seinien paikat mitattu oikein? 2. Ovatko aukkomitat oikeat ja oikeissa paikoissa? 3. Onko harkkojako sopiva? 4. Ovatko liikuntasaumat tarkoituksenmukaisissa paikoissa? 5. Onko tartuntoja riittävästi? 6. Onko aukonylitykset raudoitettu suunnitellusti ja riittävästi? MATERIAALIT 7. Ovatko harkot sellaisia kuin on suunniteltu ja tilattu? 8. Onko harkoissa kolhuja tai vaurioita (esim. kuljetuksesta)? 9. Onko kolhiintuneita harkkoja käytetty? 10. Ovatko harkkojen mittatoleranssit hyväksyttävät? 11. Onko laasti tarkoitukseen sopivaa M100/500, Pakkaslaasti? 12. Käytetäänkö väliseinissä Ohutsaumamuurauslaastia? 13. Onko raudoitteet oikeanlaiset? MUURAUSTYÖ 14. Onko oikeanlevyiset ja -tyyppiset harkot suunnitellusti muurattu? 15. Onko mittatoleransseja ylitetty? 16. Hammastavatko harkot? 17. Onko seinä pullistunut? 18. Ovatko saumat tasavahvat? 19. Onko saumoissa liikaa laastia? 20. Onko muurattu riittävällä rakosaumalla? 21. Ovatko saumat tiiviit ja täyteenmuurattu? 22. Onko puhtaaksimuurauksen saumaus oikein tehty? 23. Onko raudoituksen jatkospituus riittävä? 24. Onko aukkojen ylityspalkit tehty suunnitelmien mukaan? MUUT TYÖT 25. Onko ylityspalkkien betonimassa suunnitelmien mukaista? 26. Onko valmis rakenne suojattu sateelta? 27. Onko roiskeet puhdistettu?
