1 Pentti Harju Talotekniikan mittauksia, säätöjä ja automatiikkaa

2 2 Tehtäviä Talotekniikan automatiikka ja sen laitteita Mitä intressejä valtiovallalla on ohjailla esim. kiinteistöjen energiankäyttöä? Kerro kaksi syytä. Miten E-luku saadaan ja mitä se kertoo rakennuksesta? Mitä energiamuotojen kertoimilla voidaan tehdä? Mitä tarkoitetaan kiinteistöautomaatiossa optimoinnilla? Kerro kolme esimerkkiä. Millainen on operatiivinen lämpötila? Miksi melu on haitallista? Miksi kiinteistöautomaatio on tehokas energiansäästäjä? Kerro kolme turvallisuuteen liittyvää hälytystä kodin automatiikassa Kerro kolme kohtaa, joissa automatiikan tai laitevalintojen avulla saadaan aikaan säästöä. Miten saunomisessa voidaan säästää energiaa/rahaa? Miten kiinteistön veden kulutuksessa voidaan säästää? 2

3 Tehtäviä Talotekniikan automatiikka ja sen laitteita Mitä kaksi mielestäsi tärkeää asiaa saadaan aikaan kiinteistön lämpötilan säädön avulla? 3 Miten eroavat toisistaan venttiilin mustattu ja valkoinen haara? Mitä esim. menovesianturi tekee säätöjärjestelmässä? Näetkö kuvista syyn, miksi kanavalämpötila-anturin asennus on oikein tai väärin? Miten vesianturi asennetaan oikein? Miten voit tarkistaa anturin eheyden? Mitä etua ja haittaa on siitä. että vesianturi asennetaan suojataskuun? Miten aurinko- ja tuulianturia voidaan hyödyntää kiinteistön lämmönsäädössä? Mitä toimilaitteilla saadaan aikaan? Mikä on yleisin toimilaitteen käyttöenergia? Miten toimii viereisen kuvan terminen toimilaite? Millainen laite on toimielin? 3

4 4 Tehtäviä Talotekniikan automatiikka ja sen laitteita Mihin suuntaan viereisen sekoitusventtiilin kara liikkuu silloin, kun pattereille tarvitaan lisää lämpöä? Muuttaako venttiili pattereille menevän veden määrää vai lämpötilaa?! Mitä sekoitusventtiilin kapasiteetti, k v -arvo, ilmaisee? = J J E= I J = " $ # 2 = J J A H A EA Miktä tarkoitetaan sekoitusventtiilin säätöalueella, säätösuhteella? 2 = JJA HA EJ= Mitä viereisessä kaaviossa tapahtuu, jos ulkolämpötila viilenee radikaalisti? Miten tarkistat sen, että toimimoottori ja sekoitusventtiili toimivat ylläolevan säätökeskuksen ohjaamina? Millä ulkolämpötilalla säätöventtiilin kara on paikallaan ylläolevan säätökeskuksen arvoilla, jos menoveden lämpötila on 50 C? Voit käyttää apuna myös viereistä isompaa säätökäyrää. Miten säätöventtiilin kara liikkuu (tai liikkuuko mitenkään) ylläolevan säätökeskuksen arvoilla, jos menoveden lämpötila on 50 C ja ulkolämpötila muuttuu arvoon -20 C? Mihin arvoon menoveden lämpötila muuttuu? Millaiseen säätökäyrän valintaan käytössä pyritään ja miksi näin? Millaisia säädön häiriöitä on olemassa? 4

5 Tehtäviä Mitä tekee TC1 = Säädin (Temperature Controller)? Talotekniikan säätö 5 Mitä tekee TE1 = ulkoanturi (Temperature Element)? Mitä tekee TV1 = säätöventtiili (Temperature Valve)? Mitä suodatinvahti tekee ja miten sen toimintaa voidaan testata?. / 6 - # 5-0 # " /! 6 - " 6 - % 6 -. / Mikä on osa TE2 ja miten sen avulla ohjataan ylläolevaa ilmanvaihtoa? Mitä ovat osat FG1 ja FG2? Milloin jousivoima sulkee ne? Miten jäätymissuojaus toimii yo. kaaviossa? Miten yo. kaaviossa on toteutettu palovaaratoiminta? Mitkä olennaiset laitteet puuttuvat kaavion kanavista? Mikä on sulkupellin FG3 tehtävä? 5

6 6 Tehtäviä Miten luonnehtisit kiinteistön lämmönsäätöautomatiikkaa? Talotekniikan säätö Millaisia ovat suljettu ja avoin säätöpiiri? Mikä säädössä on säätösuure? Millainen on ulkolämpötilakompensoitu säätö? Kerro esimerkki. Mihin pyritään optimisäädöllä? Kerro esimerkki. Millainen on epäjatkuva kaksiasentosäätö ja missä sitä voidaan käyttää? Mitä on-off säädössä on hyväksyttävä? Millainen säätö on viereisen kaavion P-säätö? Milloin valitaan PID-säädin? Mitä säädössä tarkoittaa huojunta? Onko siitä haittaa vai hyötyä? Mitä on säädön kuollut aika? Miten kuolleen ajan ongelma säädössä korjataan? Seuraavana on joitakin hyvän säädön vaatimuksia. Suurin pysyvä poikkeama asetusarvosta on enintään... C. Lämmityksen säätöjärjestelmien suurin hetkellinen poikkeama asetusarvosta on enintään... C. Ilmastoinnin ja käyttöveden säätöjärjestelmien suurin hetkellinen poikkeama asetusarvosta on enintään... C. Käyttöveden säätöjärjestelmien sallittu jatkuvan huojunnan amplitudi on enintään... C. Muiden säätöjärjestelmien sallittu jatkuvan huojunnan amplitudi on enintään... C. 6

7 Tehtäviä Seuraavana on joitakin hyvän säädön vaatimuksia. Erilaisia talotekniikan verkkoja 7 Mitä viereisen kaavion avulla voit tutkia? Miten voidaan toteuttaa kiinteistön lämpötilan pudotus ja mitä hyötyä siitä on? Milloin lämmityskausi aloitetaan? Millaisia lämmityksen ongelmia voi olla kiinteistössä esim. kevättalvella? Miten tilannetta voidaan korjata? Miten menoveden lämpötila säätyy ja miten huonelämpötila säädetään? Mihin laitteiden huolto perustuu? Miten anturit yleisesti tarkistetaan? 7

8 8 Tehtäviä Mitä etua on keskitetystä kiinteistön valvonnasta? Erilaisia talotekniikan verkkoja Millaisiin kolmeen tasoon voidaan keskitetty kiinteistönvalvonta jakaa? Mitä pienkiinteistöissä voidaan automatiikalla valvoa ja hälyttää? Kerro kuvasta kolme toimintoa, jotka alakeskus on ohjelmoitu tekemään. Millä eri tavoilla tietoa voidaan siirtää kiinteistöjen valvonnassa? Mikä on kiinteistönhoidossa kätevin tapa hälytyksen saamiseksi? Mikä on ominaista hajautetulle automaatiojärjestelmälle? Jos sähköverkon avulla siirretään infoa, millaista se on ulottuvuudeltaan? Mitä etuja saadaan mittareiden kaukoluennalla? 8

9 Tehtäviä Talotekniikan valvontaa Millaisia valvonta/hälytyskohteita pienkiinteistössä voi olla? Kerro 4 tapausta. 9 Mikä on olennaista kiireelliselle hälytykselle? Miten yksin asuvan vanhuksen turvallisuutta voidaan parantaa? Jos ovipuhelimen avulla haetaan lisäturvaa, millainen puhelin silloin on paras ratkaisu? Milloin palovaroittimet tulivat Suomessa pakollisiksi? Kuinka monta varoitinta huoneistossa pitää olla? Millaisia tulipaloon liittyviä varoittimia huoneistossa voi olla? Millaisia ilmaisimia voi kuulua automaattiseen paloilmoitinjärjestelmään? Miten toimii optinen sirontailmaisin? Milloin häkävaroitin on hyvä olla olemassa? Mitä sen käytössä on huomioitava? Miten häkävaroitin toimii? 9

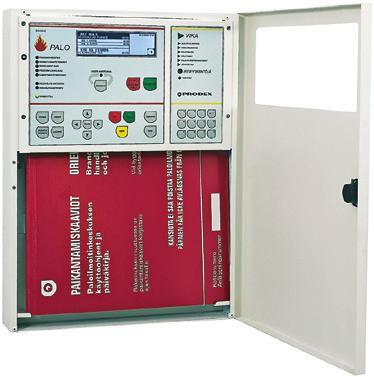

10 10 Tehtäviä Talotekniikan valvontaa Vieressä on palohälytyslaitteisto. Siinä on palohälytyskeskuksen lisäksi erilaisia ilmaisimia, turvavalaisimia, opastevalaisimia ja sireeneitä. Miten tositilanteessa ihmisiä ohjataan pois rakennuksesta opaste- ja turvavalojen avulla? Mitä kaikkea henkilökohtaiseen kulunvalvontaan voidaan sisällyttää? Kerro 4 esimerkkiä. Mitä kulunvalvonnassa ja työajan seurannassa voidaan käyttää mobiilileimaukseen? Henkilön kehon ominaisuuksien perusteella voidaan antaa erilaisia käyttö- tai kulkuoikeuksia. Millaisia kehon tunnisteita voidaan käyttää? Rikosilmoitinjärjestelmien avulla haetaan turvallisuutta ja suojaa kasvavaa rikollisuutta ja vahingontekoa vastaan. Mikä on ensisijainen suojauskohde? Valvontaan on tullut mukaan myös kuva. Millainen on hyvä kameravalvonta? Miten rakennuksen sisätiloja voidaan valvoa? 10

11 Tehtäviä Talotekniikan mittauksia Millaisessa kunnossa pitää rakennuksen tai sen osan olla mittaushetkellä? 11 Mikä vaikuttaa mittalaitteiden valintaan? Milloin mitataan? Millainen ero on kosketuslämpömittarilla ja optisen lämpömittarin mittaustapahtuman välillä? Millaisilla laitteilla lämpötilaa voidaan mitata tai tutkia? Nimeä 4 menetelmää. Mitä mittauksessa käytettävältä mittalaitteelta edellytetään? Mistä mit tausvirheet voivat johtua? Mihin perustuu nestepatsaslämpömittarin toiminta? Mitä ainetta neste voi olla? Mitkä ovat edellisen mittarin hyviä ja huonoja puolia? 11

12 12 Tehtäviä Talotekniikan mittauksia Millainen on bimetallilämpömittari ja mihin sen toiminta perustuu? Miten toimii vastuslämpömittari? Millä mittarilla huonelämpötila voidaan mitata ja mistä kohdasta mittaus tehdään? Millainen on operatiivinen lämpötila? Miten ja milloin toteutetaan pitkäaikainen huonelämpötilaseuranta? Millaista tietoa lämpökameralla saadaan? Millaisia rajoitteita kameran käytössä on? Missä lämpökameraa voidaan käyttää? 12

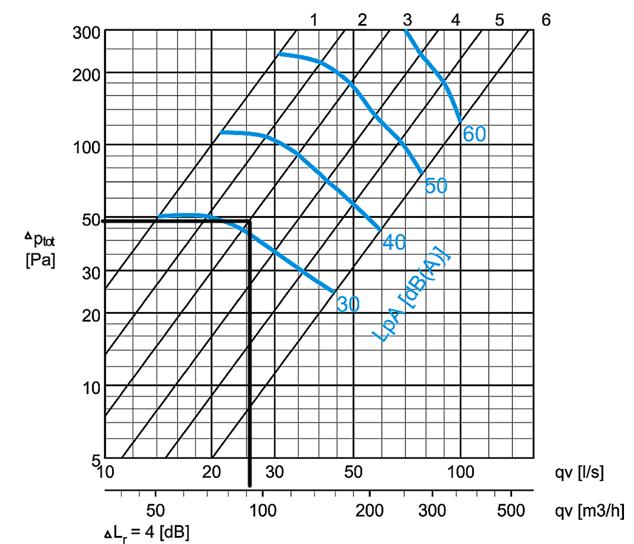

13 Tehtäviä Talotekniikan mittauksia Mistä riippuu huoneilman kosteus ja miksi sitä joskus pitää mitata? 13 Millä kosteutta voidaan mitata? Missä pitot-putkea käytetään? Mikä on suojaetäisyyskerroin ja missä ko. tietoa tarvitaan? Mitä tarkoittaa viiden pisteen menetelmä ja pitot-putki Miten paine-eroon perustuva ilmavirran kanavamittaus toimii? Jos viereisen kuvan mittalaitteen osoitus olisi 60 Pa ja säädin olisi asennossa 4, millainen ilmamäärä siitä virtaisi läpi? Millainen on kuumalankamittari? Mitä voidaan mitata tuloilmasuppilolla sekä kuumalankamittarilla? Millainen on siipipyöräanemometri? 13

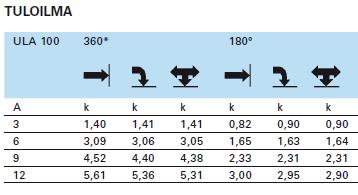

14 14 Tehtäviä Talotekniikan mittauksia Missä yhteydessä puhutaan heittopituudesta ja mitä se tarkoittaa? Mitä kuvassa tehdään? Kyseessä on tuloilmaventtiili ULA 100, mitta A on 6 mm, venttiili on kanavan kanavan päässä ja paine-ero on sama kuin kuvan mittarissa. Millainen ilmamäärä venttiilistä saadaan? Millainen on pussimenetelmä? Miten tehdään melun mittaus? Miten ilmaäänen syntyä estetään? Miten runkoäänen melua estetään? Mikä on melutasojen 80dB ja 70dB summa? 14

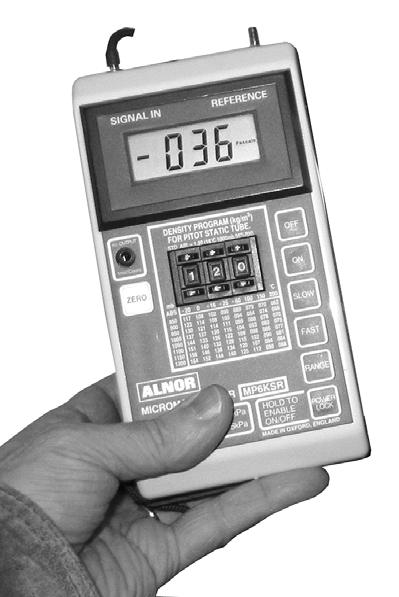

15 Tehtäviä Talotekniikan mittauksia Millaista paineeseen liittyvää mittausta ilmastoinnissa enimmäkseen tehdään? 15 Millainen on yksinkertaisin painemittari? Kerro 4 kpl erilaisia lämmityslaitteiden tarkistusmittauskohteita? Miten öljypolttimen palamista voidaan seurata silmämääräisesti? Mitä haittaa on liikaa jäähtyvistä savukaasuista? Mitä savukaasujen nokipumpulla tehdään? 15

16 16 Tehtäviä Eri tavoin tuotettua lämpöä Millaisia vesimääriä yleensä kulutetaan omakoti-, rivi- ja kerrostalossa? Miten säästetään vedenkulutusta käsintiskauksessa? Millainen on uuden WC-kulhon vedenkulutus vanhaan verrattuna? Mikä on huoneistokohtaisen vedenmittausjärjestelmän idea ja hyöty? Millaisiin menetelmiin vedenkulutuksen mittaaminen perustuu? Millainen on mekaaninen vesimittari? Kuka mittarin yleensä omistaa? Millainen on huoneistokohtainen vedenmittausjärjestelmä esim. Vexve-verto? Millaisia ongelmia ja seurannaisvaikutuksia kiinteistön vesivuodosta aiheutuu? Miten vesivuodosta saadaan tietoa? 16

17 Tehtäviä Eri tavoin tuotettua lämpöä Miten kaapistossa olevan astianpesukoneen mahdollisiin vesivuotoihin varaudutaan? 17 Millaisia säädön ongelmia on lämpimän käyttöveden tuotossa? Millainen lämpimän käyttöveden lämpötilan pitää olla ja miksi? Miten vesi lämmitetään viereisessä kuvassa, millainen säätö sen lämpötilalla on? Miten säädät käyttöpisteelle menevän lämpimän veden lämpötilan? Miksi viereistä säädintä sanotaan omavoimaiseksi? Miten säädin toimii? Mitä vasemman yläkuvan venttiilissä tapahtuu anturin lämmetessä? 17

18 18 Tehtäviä Eri tavoin tuotettua lämpöä Miten lämmin käyttövesi lämpenee? Mitä hyvää on vedenlämmitysjärjestelmässä? Miten lämpimän veden lämpötila säätyy ja mikä on säätimen apuenergia? Mikä kaavio on viereisessä kuvassa? Miten lämpimän veden lämpötilaa säädetään? Mikä on lämpimän käyttöveden automatiikan taloudellinen käyttöikä? Miten tarkistetaan lämpimän veden automatiikan toiminta? Mitä muuta säädön toiminnasta on tarkistettava? 18

19 Tehtäviä Eri tavoin tuotettua lämpöä Mitä mieltä asiantuntijat ovat yleensä sähkön käytöstä lämmitykseen? 19 Milloin sähkölämmitys on kokonaisuutena ajatellen saasteeton? Millaisia lämmityslaitteiden sijoitteluja on suorassa sähkölämmityksessä? Millainen on varaava sähkölämmitys? Mikä on lämpöpumpun periaate? Mitä kertoo lämpöpumpun COP-arvo? Nimeä viereiset osat. 2 = J J A H EL A H I J EA K EJ A = J J E= EJO I 8 8 = K K J E 2 = EI K J = L A J J EEE F HA I I HE 0 OHOIJE = = F F K J EI J 19

20 20 Tehtäviä Eri tavoin tuotettua lämpöä Missä sijaitsee maalämmityksen keräilyputkisto ja mitä siellä tapahtuu? Mitä tapahtuu höyrystimessä? Mitä kompressori saa aikaan? Mitä nesteelle tapahtuu lauhduttimessa? Mitä paisuntaventtiili tekee? 8 # + = K K J E 8 = ED J A D J E = = A A 2 EI J E = L E@ = = L = H = J = L A I EL = H = = = = 8 7 E = % + Mitä kaaviossa tapahtuu? " + F H A I I H E + # + 2 = EI K J = L A J 2 EI J E = + 0 OHOIJE Millaisista osista ilmalämpöpumppu koostuu? Miten ulkoyksikkö asennetaan? Millainen vaikutus sisäyksikön ilmansuodatuksella on huoneilmaan? 20

21 Tehtäviä Eri tavoin tuotettua lämpöä 21 Mikä on viereisen lämmitysjärjestelmän hyöty? / - * 9 - OKL== K=EA Miten viereisen kaavion esittämää järjestelmää käytetään kaksisuuntaisesti? 6 1 # + 5 & + 2 & # # + D@OJOIL=H=== 6 1 EJ O I L = H = = = % + F=ELJ Millaisia ovat aurinkolämmityksen hyvät ja huonot puolet? Millaisia ovat pelkistetysti aktiivinen tai passiivinen aurinkolämmitys? Millaisia ovat lyhyesti keskittävä kerääjä, tasokerääjä tai tyhjiöputkikerääjä? 21

22 22 Tehtäviä Eri tavoin tuotettua lämpöä Mitä hyvää ja huonoa on öljylämmityksessä? Nimeä viereiset numeroidut osat Miten säiliön ylitäytön estin toimii? Millä eri tavoilla öljyn määrää säiliössä voidaan mitata? 22

23 Tehtäviä Eri tavoin tuotettua lämpöä 23 Nimeä viereisen öljysäiliön liitännät vasemmalta oikealle. Mitä erikoistoimenpiteitä raskaan öljyn poltto vaatii? Kerro lyhyesti siitä, millainen on öljykattila? Mitä tarkoittaa palamisilmakerroin esim. öljyn palamisen yhteydessä? Miksi öljy sumutetaan suuttimella kattilaan? Nimeä viereisen kuvan osat: Miten pattereille menevän veden lämpötila säätyy? 23

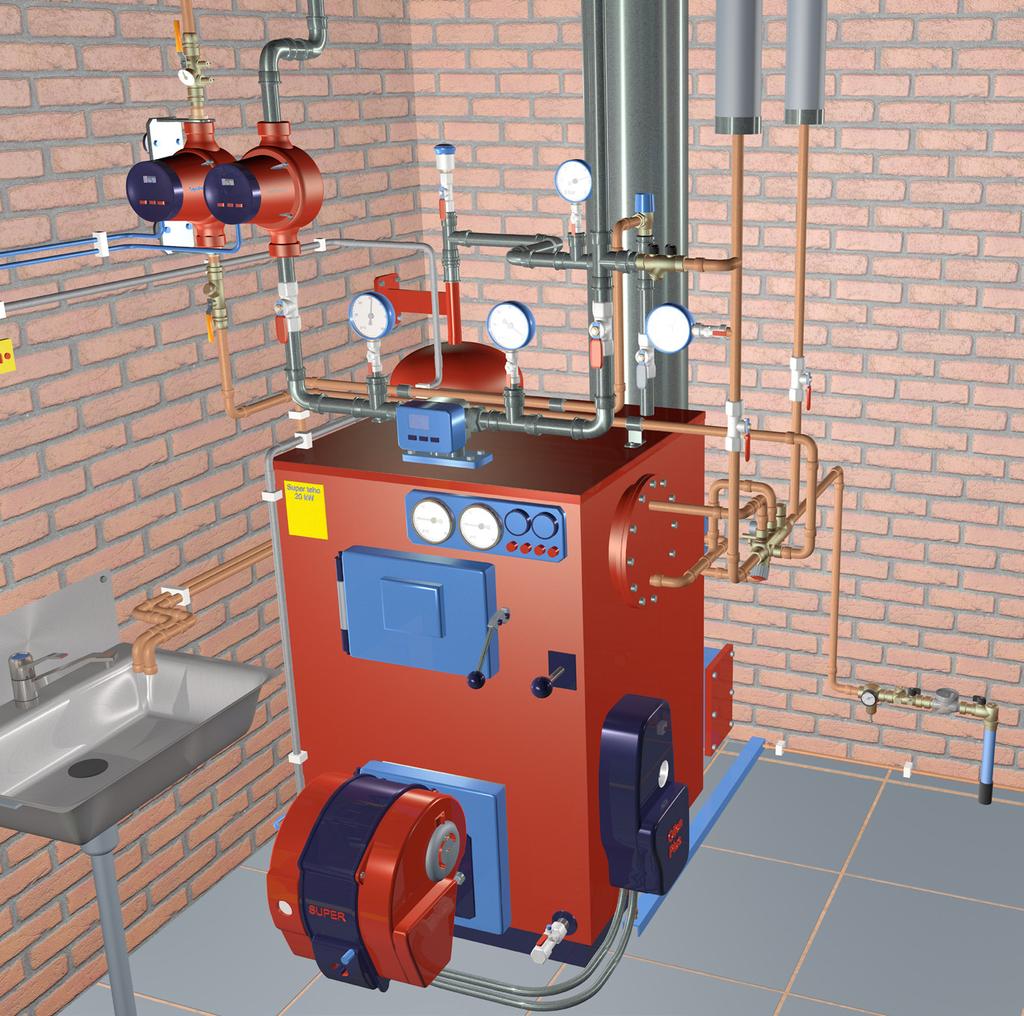

24 24 Tehtäviä Eri tavoin tuotettua lämpöä Laita kuvaan viereisen tekstin numerot. 1. Öljypoltin 2. Nuohous 3. Mittareita esim. veden- ja savukaasun lämpötila sekä tulipesän paine. 4. Vetopelti 5. Putket kattilan lv-kierukkaan 6. Lämpimän veden syöttöventtiili 7. Varojohdot ja niiden kiinnitys 8. Savupiipun nuohous 9. Nelitieventtiili ja säätöautomatiikka 10. Pallosulku 11. Pumppu. 12. Lämpömittari 13. Automaattinen ilmanpoistin 14. Savupiippu. 15. Varoventtiili 16. Painemittari 17. Paisunta-astin kannatus 24

25 Tehtäviä Millainen on yksitehoinen paineöljypoltin? Eri tavoin tuotettua lämpöä 25 Millainen on kaksitehoinen paineöljypoltin? Millainen on moduloiva poltin? Miten toimii kevytöljypoltin? Täytä puuttuvat kohdat. Poltin käynnistyy... ohjaamana kattilaveden lämpötilan laskettua termostaatin nupista säädetystä katkaisulämpötilasta...c. Sähkömoottori käynnistyy ja pyörittää öljypumppua sekä samalla akselilla olevaa ilmapuhallinta, jonka ilma huuhtelee kattilan tulipesän mahdollisista... kaasuista ehkäisten... Öljypolttimen pumppu imee öljyn säiliöstä ja kehittää täyden ruiskutuspaineen. Ruiskutuspaine on...bar, magneettiventtiili avautuu ja öljy virtaa esilämmityspatruunan läpi lämmenneenä suuttimeen sekä sumuna tulipesään. Öljysumu lähtee suuttimesta... ympäri pyörien. Palopäässä siihen sekoitetaan polttimen puhaltimen tuottama palamisilma, joka pyörii toiseen suuntaan kuin öljysumu. Tällä pyritään maksimoimaan öljyn ja ilman sekoittuminen. Aivan suuttimen jälkeen ovat..., jotka saavat sekoituksen palamaan. Öljypolttimessa on..., joka havaitsee ongelmatilanteessa sen, jos liekkiä ei näy eikä öljysumu pala. Tietyn ajan kuluttua valovastus pysäyttää polttimen estäen palamattoman öljysumun ruiskutuksen kattilaan. Häiriötilassa oleva poltin käynnistetään uudelleen painamalla... olevaa nappia. Palamisilma säädetään polttimen ilmapellin avulla mittalaitteilla mitaten. Pienkattiloiden palamisilmamäärä on vakioitu. Mitä kattilan kiehumisvaaratermostaatti tekee? 25

26 26 Tehtäviä Eri tavoin tuotettua lämpöä Mikä poltin on viereisessä kuvassa? $ # " %! & ' "! # % $ & ' Nimeä polttimen osat ! % $ & 6 5 '! # Vieressä on yksitehopolttimen kaavio. Nimeä sen osat ) " % " " # " Miten öljypoltinrele toimii käynnistyksen aikana? Mitä liekinilmaisin tekee? Mitä magneettiventtiili tekee? 26

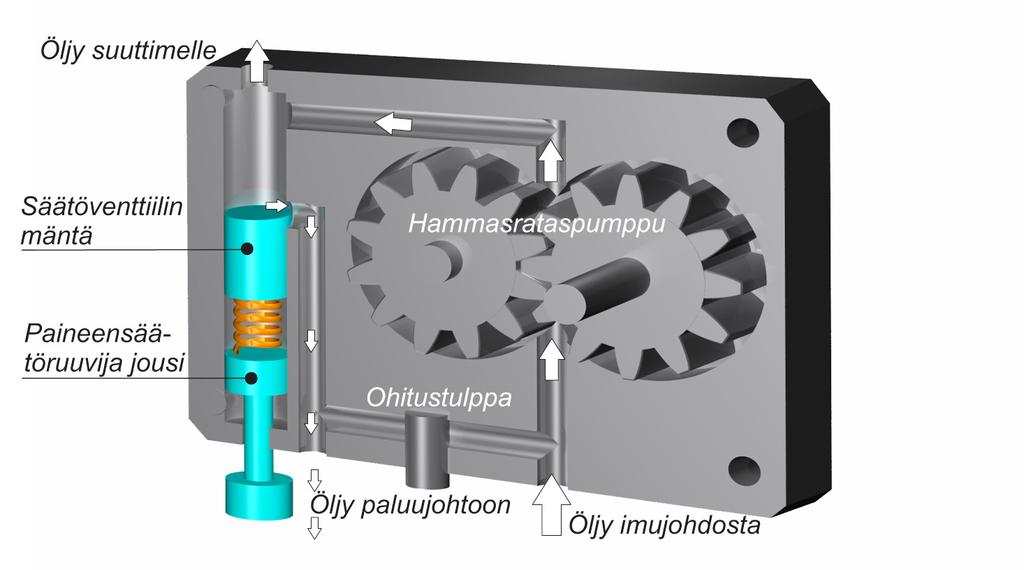

27 Tehtäviä Eri tavoin tuotettua lämpöä 27 Öljypolttimen käynnistys A. Kattilaveden lämpötila on laskenut A. Käynnistyksen alku polttimessa, jossa ei ole öljyn esilämmitintä B Ajankohta, jolloin liekki syttyy C Käyntiasento D Pysäytys säätötermostaatilla (TS) Mitä tapahtuu ylläolevan kaavion pystyviivan B kohdalla? Millaisia käynnistyksen ehtoja yläpalkin vasemmasta reunasta löytyy? S GS TZ TS GS1 E1 M1 T1 Y1 B1 FR t1 t3 t2 t3n tw. Millaisia öljymääriä pumpun läpi saattaa virrata? Miten suuttimelle menevää öljymäärää säädetään? Millainen suutin tarvitaan öljypolttimelle kun kattilateho on 30 kw, hyötysuhde 80 % ja käytettävä paine 14 bar? 27

28 28 Tehtäviä Eri tavoin tuotettua lämpöä Mikä on öljysuodattimen tehtävä putkistossa ja kuinka tiuhaan sitä vaihdetaan? Mitä palopää saa öljypolttimessa aikaan? Kuvassa on 4 erilaista raskaan öljyn hajoitusmenetelmää. Nimeä ne. Millaisia tarkistuksia voidaan tehdä polttimen häiriötapauksessa? Miten maakaasukattila voidaan sijoittaa kiinteistöön? Millainen on kaasulämmityskattila? Kuka saa suorittaa kaasulaitteiden asennuksia? 28

29 Tehtäviä Millainen on lattialämmitys ja millaisin putkin se tehdään? Eri tavoin tuotettua lämpöä 29 Mitä hyvää lämmityksessä on? Millaista vettä ei saa laittaa kiertämään lattialämmitysputkistossa? & " O & " O Millainen lämmitys on keittiössä, kodinhoitohuoneessa ja askarteluhuoneessa? Millaisia putkia asennuksessa on käytetty? ) 8! 2 2 " ) 5 ) , # + K Mitä tietoa KHH-lattialämmityksestä on annettu? ) O / ) ) 1 " # " # ) 6 - ) 8! 2 2! # - + K & + K & & + K # + K " # " # Miten lattialämmityksen kiertopumppu käynnistetään? Miten lattialämmityksen säätö tehdään ja mitä siinä huomioidaan? Mitä säädön mukavuusasetuksella saadaan aikaan? E 5 J L E = O I = C = J Mitä viereinen kaavio kertoo? K A F J E= I J = J K EJ 0 K A F J E= I J = J J E= EJ O I = J J E= EJ O I 0 K A F J E= I J = J J E= EJ O I 29

30 30 Tehtäviä Patteriverkosto ja sen perussäätö Miten viereisen lämmitysjärjestelmän voi nimetä? Miksi järjestelmässä on kaksi ulkolämpötilatermostaattia? Millainen paisuntajärjestelmä laitoksessa on? Mitä varusteita on kalvopaisunta-astian yhteydessä? Miten lattialämmityksen lämpötila säätyy? Onko säätökäyrä (todennäköisesti) jyrkkä vai loiva. Kuinka monta patteriveden kiertopumppua on kaaviossa? % 6 1) ) *! Numeroi reitti, jota pitkin kaukolämpövesi kiertää patteriverkoston lämmönsiirtimen kautta, menosta paluuseen. Miten patteriverkoston veden lämpötila säätyy? 8 & $ ! ' ) 6 1 F Miten TV1 säätää lämpötilaa? " # Kuinka suuri pitäisi olla kiinteistössä tapahtuva kaukolämpöveden jäähtyminen? F 8 J? Mitä hyötyä suuresta jäähtymisestä on? Viereinen kaava antaa pientä vinkkiä asiasta. Miten kiinteistön kaukolämmön lämpöenergia mitataan? 8 J F L EH J = J A D I 9! J E= L K K I L EH J = K I A = F = K K L A F! L A J ED A O I EJ J = K I F J? F L A E = EI F = F = I EJ 30

31 Tehtäviä Patteriverkosto ja sen perussäätö Miksi patteriverkostossa tarvitaan pumppua? Mistä muodostuvat pumpun vesimäärä ja nostokorkeus? 31 Miten keskipakoispumppu toimii? Millainen on märkämoottoripumppu? Millainen on kuivamoottoripumppu? Mitä etua pumpusta on märkämoottoripumppuun verrattuna? Mitä pumpun yhteyteen asennetulla taajuusmuuttajalla saadaan aikaan? Mitä suureita seuraamalla pyörimisnopeutta voidaan säätää? Mitä seikkoja pumpun asennuksessa huomioidaan? Mitä tarkoitetaan pumpun säädöllä? Millaisia säätötapoja pumpuille on olemassa? Nimeä tavat. 31

32 32 Tehtäviä Patteriverkosto ja sen perussäätö Millaisia säätöjä pumpulla on viereisissä kuvissa? Mitä nostokorkeudelle tapahtuu vesimäärän kasvaessa? Millainen ilmiö on kavitaatio? Mikä pumpun kytkentä on vieressä? Mitä hyötyä siitä käytössä saadaan? Pumpun taloudellisuus. Täytä puuttuvat kohdat. Kymmenen vuoden ajalle laskettuna keskikokoisen kiertovesipumpun hankintahinnan vaikutus on vain n....%, kun vastaavasti energiakulutus on n... %. Loput...% koostuu huoltokuluista. Vaihtosarjojen avulla (esim. Kolmeks) päivitys käy nopeasti. Pumpun pesää ei tarvitse...putkistosta, vain moottori vaihdetaan. Taajuusmuuttajan sähkön syöttö on varustettu... Tämän jälkeen osia kunnostetaan ja kierrätetään. 32

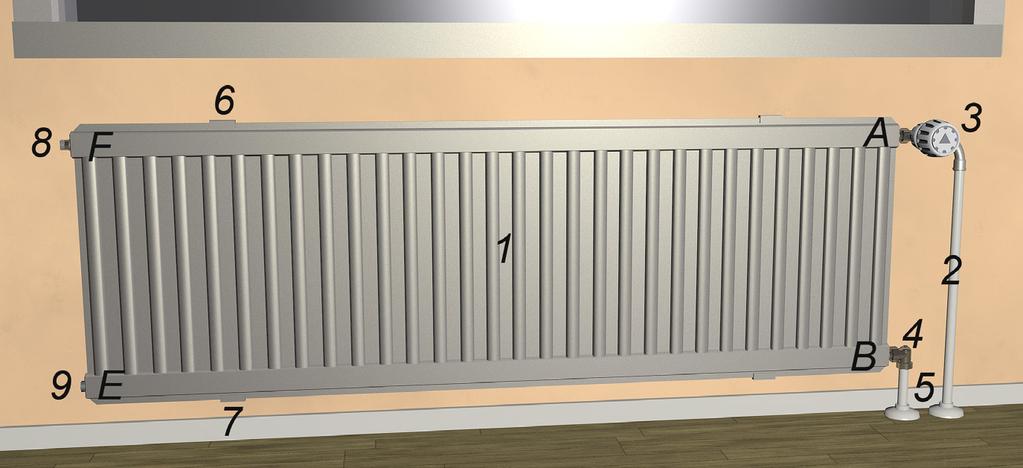

33 Tehtäviä Patteriverkosto ja sen perussäätö Miksi lämmityspattereita tarvitaan ja mihin ne yleensä sijoitetaan? 33 Miten patterit luovuttavat lämpöä ja mitkä seikat huonontavat sen lämmönluovutusta? Mitä ikkunan alle sijoitetulla patterilla saadaan aikaan? Nimeä numeroidut osat ; ; E J K K I " $ & Millainen radiaattori valitaan, jos ikkunan H A K I! H A K I " # H A K I $ leveys on 1400 mm, ylilämpö 35 C ja ; E F JE= ; E F JE= ; E F JE= lämpöhäviö on 710 W? " # +! # +! " # + +! # +! " # + +! # +! +!! " " ' ' &! ' & $ " ' # %! %! " " % # #!! ' # # %!!! ' & #!! $ "! # " # # $ $ % %! $ # "! & # ' '! # ' " ' % $ & # ' # & $ % # " " # ' # ' " ' % &! $ $! % ' # ' & # "! $ # % $ $ & & & ' ' # & " $ # % %! " % ' #! ' # ' ' " # & & "! & & '!! # $ % ' % $ " & " & " $ % $ # &!! $ '!! $ & $ ' ' % & & % Mitä tarkoittaa se, kun termostaattinen patteriventtiili on P-säädin? Miten toimii kaasutäytteinen termostaattiventtiili? Kuinka suuri venttiilin karan liike voi olla? Mitä hyötyä termostaattiventtiilistä saadaan? 33

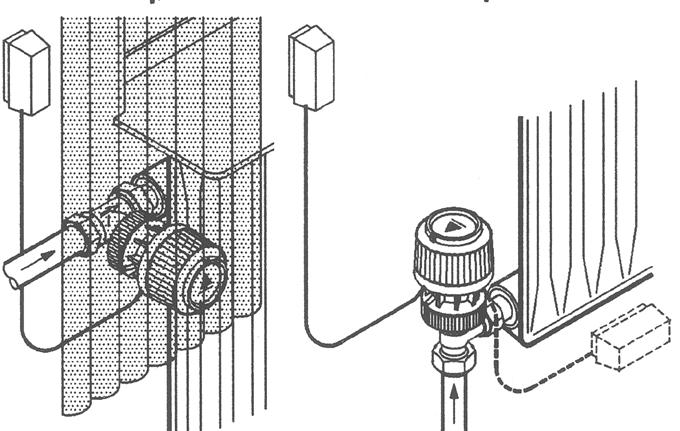

34 34 Tehtäviä Mitä tarkoittaa termostaattiventtiilin hysteresis? Patteriverkosto ja sen perussäätö Miten venttiilin esisäätö toimii?! Mitä patteriventtiilin esisäädöllä saadaan aikaan? Patteriventtiilin esisäätö on osa verkoston tasapainotusta ja se estää liian suuren vesimäärän kierron venttiilin läpi. Miten kuvan venttiilin esisäätö tehdään? Miksi kahdessa vasemmanpuoleisessa kuvassa on käytetty kiintoantureita? Miksi oikeanpuoleisissa kuvissa käytetään irtoantureita? Mitä haittaa on patteriverkostossa olevasta ilmasta? Millä kahdella tavalla ilma voidaan poistaa verkostosta? 34

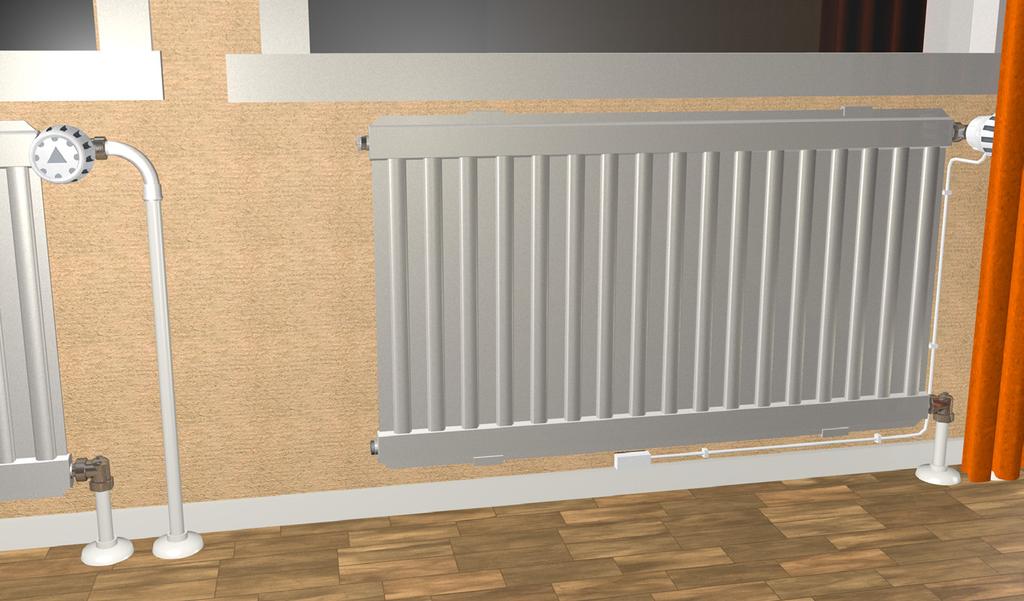

35 Tehtäviä Patteriverkosto ja sen perussäätö 35 % + & + + Mikä on viereisen kuvan ongelma ja miten veden virtaus tapahtuu? & + ' + + ' + +! + Kerro periaate, miten ongelma korjataan linjasäätöventtiilillä ja patteriventtiilillä? Kuinka suuri voi olla oikein perussäädetyn kiinteistön energiasäästö? Mitä laitteita ja varusteita patteriverkostossa on oltava, että säätö voidaan tehdä hyvin? Miten toteutetaan perussäädetyn patteriverkoston vastaanottotarkastus? Miten suunnitelman oikeellisuus voidaan tarkistaa? Miten perussäädön mittaus voidaan suorittaa takuuvuoden aikana? Millaisia pääkohtia on säädön suorituksessa? 35

36 36 Tehtäviä 6 ; ; E J K K I " $ & " $ & Ilmastointi H A K I! H A K I " # ; E F JE= ; E F JE= " # +! # +! " # + +! # +! +!! " " # # $ $ % % & & ' ' ' '! $ # "! & # # & " $ # % %! &! ' ' '! # ' " ' " % ' #! ' # ' ' & $ " ' # %! % $ & # ' " # & & "! %! " " # & $ % # & & '!! # % # #!! ' " " # ' # ' " $ % ' % $ " & " & Lasketaan termostaattiventtiileille esisäätöarvot. Esisäätöarvoa määritettäessä tul- H A K I $ ; E F JE= laan normaaleissa kiinteistöissä toimeen " # +! # +! kpa:n alueella. Tässä oppimateriaalissa käytämme 3 kpa:n painehäviötasoa. # # %!! ' % &! " $ % $ # &!!! ' & #! $ $! % ' # ' & $ '!! $! $ "! # # "! $ # % $ & $ ' ' % & & % Mikä on radiaattorin teho, kun sen pituus on 1400 mm, korkeus 300 mm ja ylilämpö 30 C? Mikä on venttiilin esisäätöarvo? Mitä asukkaille ilmoitetaan esisäätötiedoitteessa? Miten pienkiinteistön verkostossa kiertävää vesimäärää voidaan arvioida vesien lämpötilaeron avulla? Miten menoveden lämpötilan muutos vastaa huonelämpötilaa? Mikä anturityyppi on vasemmassa patterissa ja milloin sitä käytetään? Mikä anturityyppi on oikeanpuoleisessa patteriventtiilissä ja milloin sitä käytetään? 36

37 Tehtäviä Ilmastointi Mikä on ilmanvaihdon tehtävä ja mitä toimintoja siihen sisältyy? 37 Miten ilmastointi eroaa ilmanvaihdosta? Mikä tärkeä tehtävä sisältyy ilmastointiin? Miten ilmanvaihtojärjestelmät voidaan karkeasti luokitella? Mitkä ovat painovoimainen ilmanvaihdon käyttövoimia? Mitkä ovat painovoimaisen ilmanvaihdon ongelmia? Mikä on varmatoiminen ilmanvaihto? Millaisista tiloista ilma huoneessa poistetaan ja mihin ilmaa tuodaan tilalle? Entä huoneiden painesuhteet?. Mitä riittämättämättömästä ilmanvaihdosta seuraa? Mitä tarkoittaa 0.5 -kertainen ilmanvaihto? Kerro kaksi tapaa, joilla voit tunnistaa huonon sisäilman laadun. Miksi energiansäästö ilmastoinnin kustannuksella on huono ajatus? 37

38 38 Tehtäviä Ilmastointi Nimeä numeroidut IV-kojeen osat. Millainen ilmamäärä tulee olohuoneeseen? Mikä on kanavakoko? Mikä on keittiön ilmamäärä? Millainen ilmamäärä tulee vasemman yläkulman makuuhuoneeseen? Miten ilma poistuu huoneesta? Miten ja mihin puhdistusluukkuja asennetaan? Mikä laite on kuvassa ja mitä se tekee?. Miten laite toimii? Mitä toimineelle laitteelle tehdään? Miksi äänenvaimentimia tarvitaan ja mihin ne asennetaan? Millaisia mahdollisia rajoitustietoja vaimentimeen on merkittävä? 38

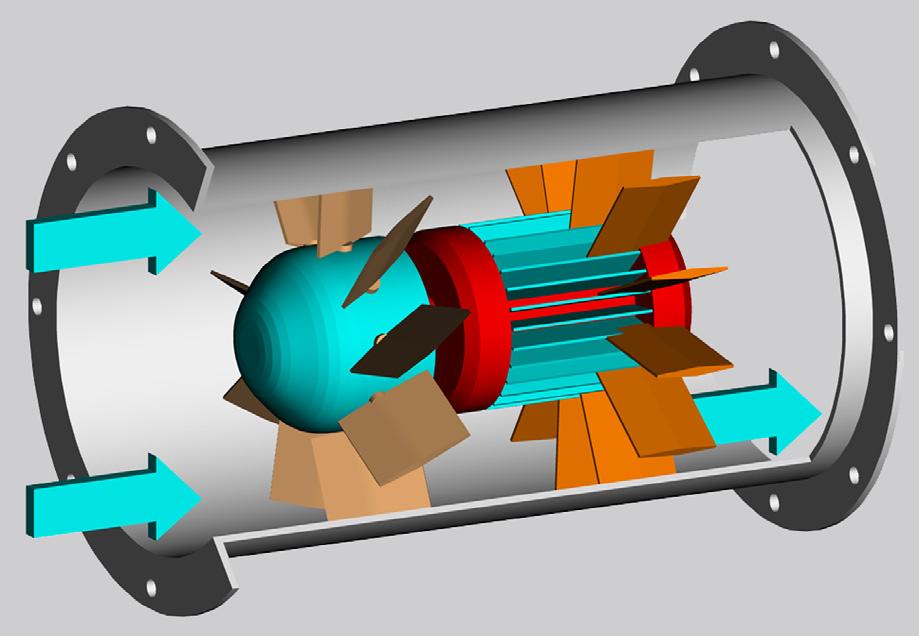

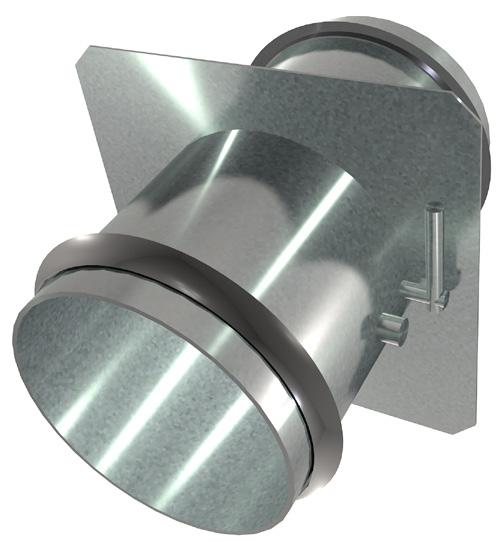

39 Tehtäviä Mitä säätöpeltien asennuskohdasta on huomioitava? Ilmastointi 39 Mitä puhallin saa toimiessaan aikaan? Miten puhallin toimii? Miten puhaltimet voidaan jaoitella? Mitä Suomen rakentamismääräyskokoelma sanoo puhaltimen ominaissähkötehosta? Mitä viereiset puhallinmerkinnät tarkoittavat? 0 ED = O J J E A A I EF = EI F K D = E J = = I A F 2 K D = J E A I I = O I E E K = K = I EEF EF O H = = L E F EEH H A J J O F A EI J A L = E F A J K I O J J E! $! & % ' % % % # Mitkä ovat puhaltimen äänitaso db, kierrosluku 1/min ja hyötysuhde %,kun ilmamäärä on 0,8 m3/s ja kanaviston painehäviö 1 MP? = = L EI J F = E A D L E 2 = # $ % " 9 )@ * % # & & # ' ' # # " & $ 1 = H I % $ " Mikä puhallin on kuvassa ja miten ilmamäärää voidaan säätää? 39

40 40 Tehtäviä Ilmastointi 2 K D = J E A J=HEIJKIKKK K I J = L = EEJ E K I J = 2L = EEJ E ) I E= = EF K D = J E A = I A K I F A H E Mitä kaikkea kuvassa näkyy? Millainen on puhaltimen suorakäyttö? Mikä on yleisin puhaltimen käyttötapa? Miten siinä ilmantuottoa voidaan muuttaa? Miten hihnojen vaihto tehdään? Miten puhaltimen tai moottorin laakereita huolletaan/hoidetaan? Millaisia ääniä laakerista voi kuulua ja mitä ne tarkoittavat? Millaisia turvallisuusnäkökohtia huomioidaan moottoreiden ja puhaltimen korjauksessa? Mitä saadaan aikaan puhaltimien rinnakkain kytkennällä? 40

41 Tehtäviä Miten saadaan selville puhaltimen toimintapiste? Ilmastointi 41 Kumman kanavan virtausvastus on suurempi? 2 = E A = = L EI J * 2 K D = E 6 E= L K K I Mitä hyötyä on puhaltimen säätömahdollisuudesta? Miten kiinteistön ilman tilavuusvirtaa muutetaan puhaltimen avulla? Millainen on puhaltimen kuristussäätö, mitä hyvää ja/tai huonoa siinä on? Millainen on ohitussäätö? Millaisissa puhaltimissa käytetään johtosiipisäätöä? Mitä säätö saa aikaan? Millainen on puhaltimen siipikulmasäätö? Millaisia puhaltimen pyörimisnopeuden säätötapoja on olemassa? Mikä on savunhallintapuhaltimen toiminnan idea? 41

42 42 Ilmastointi Tehtäviä Mitä saadaan aikaan säätö- tai sulkupeltien avulla? Miksi esim. ulkopeltien yhteydessä käytetään jousipalautusta? Mistä ilman epäpuhtaudet ovat peräisin? Mitä kaikkea ilmasta pitää suodattaa? Missä suodattimia kuvan mukaan on asennettu? Mitä kiertoilman suodatuksella saadaan aikaan? Miksi keittön liesituulettimen poistoilma menee ulos? Suodattimen toiminnassa on useita erilaisia toimintoja. Mikä on pelkistetysti suodattimen toiminta? Suodattimet voidaan jakaa tarpeesta riippuen kolmeen eri suodatintyyppiin tai niiden yhdistelmiin. Mitkä ovat kolme ryhmää? Millä laitteella voidaan seurata suodattimen tukkeutumista? Mitä suodattimen hienouden/karkeuden valinnassa ei pitäisi tehdä? Miten sähkösuodatin toimii? Mitä laitteen huollossa on varmistettava? 42

43 Tehtäviä Ilmastointi 43 Millainen toimenpide ilmastoinnissa on suodattimen vaihto? Miten hyvin paine-eroon perustuva suodatinvahti määrittää vaihtotarpeen? Miten suodattimen vaihto tehdään? Mitä suodattimen vaihdossa ei saa päästä tapahtumaan? Saako suodattimen pestä? F EI J E = JA E ) * + Nimeä viereiset osat 1 0 /. -, + * ) Mikä olennainen osa jäätymiseen liittyen kuvasta puuttuu? Miten patterin putkikytkentä yleensä tehdään, ja miksi? Mitä järjestelmässä tapahtuu silloin, kun esilämmityspatteria uhkaa jäätyminen? 43

44 44 Tehtäviä Ilmastointi Millä tuloilma lämmitetään ja mitkä laitteet liittyvät lämpötilan säätöön? Onko patterille tuleva ilma lämmintä tai kylmää ja miksi? Miten säätöpiirin toimivuutta voidaan todeta? Mitä tekee PdA3 ja mitä sen avulla saadaan selville? Mitä tiiviissä rakennuksessa oleva ihminen kokee, jos vain PF1 käy? Entäpä jos vain TF1 käy? Mitä hyötyä on seisontavaiheen säätöautomatiikasta ja miten sen toimivuus voidaan todeta? Milloin ja miten tehdään jäätymissuojatermostaatin kokeilu? Miten testataan suodatinvahdin toiminta? 44

45 Tehtäviä Ilmastointi 45 Mitä ilmalle kuvassa tapahtuu, kohdat A, B ja C? Mistä eri syistä sisäilma lämpenee liikaa? Miten jäähdytyspatterit eroavat rakenteensa puolesta lämmityspattereista? Kuvassa on epäsuora jäähdytys. Millä jäähdytyspatteri jäähdytetään ja miten kylmyys tuotetaan? 1 = O J O I I K H = D O H O I J O A I J A E A O A Vieressä on suorahöyrystyspatteri. Miten siinä tapahtuu jäähdytys? 1 = 2 = EI K J = L A J I J A A A D A A F = J J A H O A D O H O J E= K = = D J O O J 0 O H O I J O O J O A F H A I I H E E F Mitä ongelmaa syntyy riittävän alhaisesta patterin pintalämpötilasta? 45

46 46 Tehtäviä Miksi ilmassa on oltava riittävästi kosteutta? Ilmastointi Millaista ilmaa sumutuskostutuksella saadaan? Miksi ja miten IV-kojeen lämmöntalteenottoa käytetään? Millainen on rekuperatiivinen lämmönsiirrin? 5 K H = H A K F A H = J EEL E A 8 = I J = L EH J = K I F J A EI A I J E O J A J J = F = I = I E I = = = A I E H E A F J E= A H O A J L A H H = J J K = I EEH J H EJ J I K K H A J = I E I A F E J = = = Millainen on regeneratiivinen lämmönsiirrin? J K + J F K A Miksi kiertoilmaa ei palauteta takaisin huoneeseen? J F ' + J K % + Millainen on levylämmönsiirrin ja miten se toimii? J K J F 7 E = F J E= D O J O I K A % % % % Mitä ulkoilman kylmyyden lisääntyminen vaikuttaa lämpötilahyötysuhteeseen? J K J K Mikä LTO-laite on kuvassa? Millä eri tavoilla tuloilmaa käsitellään? Mitä LTO-kennon huurtuessa tapahtuu? Millaisia puhaltimet ovat säädettävyydeltään? Millaista tietoa menee laitteesta PDI 35? 46

47 Tehtäviä Millainen on nestekiertoinen LTO-laitteisto? Ilmastointi 47 Jos puhallin ei käy, mitä sen pitäisi vaikuttaa osiin FZ01 ja TV 50? Mitä osat ovat? Mitä tapahtuu, jos SU30 alkaa tukkeutua? Mikä laite on TE02 ja mitä se tekee? Mitä tapahtuu, jos kanavassa virtaavan ilman lämpötila laskee säädetyn asetusarvon alapuolelle? Millainen on pyörivä lämmönsiirrin l. kiekkolämmönsiirrin? Miten lämmönsiirron tehon säätö hoituu? Mitä tapahtuu kiekon huurtuessa? Millainen ongelma pyörivässä lämmönsiirtimessä on? Mitä tapahtuu lämpötilan laskiessa säätimen asetusarvon alapuolelle? 47

48 48 Tehtäviä Miten toimii lämpöputkipatteri lämmöntalteenotossa? Ilmastointi 2 EI J E = F J A J = = JA E = J = = K I J = J A A = I EEH H A J J O J J A I J A A = L K = A I E EJ O= IJF = = J JAHA E L = A A L = = EJ O I F = EI J J JA H E EE = F K D = E Mitä kuvassa tapahtuu? Mikä olisi vielä tehokkaampi lämmöntalteenottotapa? 7 E = A A A 6 K E = D K A A I A A 2 EI J E = D K A A I J = EK I F K F F K Mitä LTO-laitteiden huoltoon kuuluu? Mikä järjestelmä on viereisessä kuvassa? Millainen on järjestelmän toiminta? Miksi ilmalämmitysjärjestelmää käytetään asuinrakennuksissa vain yhden asunnon tiloissa? Mitä toimintoja keittiön liesikupu/liesituuletin yleensä sisältää? Miten suodatinta huolletaan? Mitä kaikkea laitteen huoltoon kuuluu? 48

49 Tehtäviä Ilmastointi Miten tullaan toimeen pienemmillä ilmamäärillä, vaikka se ei olekaan itsetarkoitus? 49 Miten tulo- ja poistoilmalaitteet mitoitetaan ja sijoitetaan? Millainen on syrjäyttävä ja kerrostava ilmanjako? Millainen on sekoittava ilmanjako? Millaisia tulo- ja poistoilmaelimiä on olemassa? Millaisia maksimi-ilmamääriä asuinhuoneessa olevasta venttiilistä tulisi saada ja miksi? Mistä seikasta venttiilin säätöominaisuus riippuu? Mihin kahteen eri paikkaan päätelaitteita voidaan asentaa? Mitä kaikkea saavutetaan sisäseinälle asennetulla tuloilmaventtiilillä? Mitä liian pitkä tai lyhyt heittopituus saa aikaan? 49

50 50 Tehtäviä Ilmastointi Miten tulo- ja poistoilmalaitteita huolletaan? Mitä hyvää on ilmastoitipalkki järjestelmässä ja missä sitä pääosin käytetään? K = J J K EH = I J = 1 = I J E E I K K EJ J A K E = I J E J EF = E E Mikä ilmastointipalkkijärjestelmä on kyseessä ja mistä se selviää? = I J E JEF = E Mitä antureita huoneessa on? J K 6 + Millä patterivesi lämpenee? F = K K E= = JJ HE Millainen LTO-laitteisto iv-kojeessa on? = K K JE = K = = = A I K I O LA I EI EE 8 A O J E Millainen on syrjäyttävä ilmanvaihto? Miten syrjäyttävässä ilmanvaihdossa ilma kerrostuu? Millainen on laminaarinen virtaus ilmanvaihdossa? Mitä ilmanjakomenetelmiä on vieressä ja mitää hyvää niissä on? 2 K D = K I F A E I A J = = = EI J K = D A C EJ A 2 K D = K I = J J E= I J = E K = = A = A J A A 2 K D = K I F A E = A 1 = = 5 K K J E 2 K D = K I 6 EI E E = - I E E = F A E = A 50

51 Tehtäviä 2 K D = E L A J H E D K A O I E 6 K E = I A E Ilmastointi 51 Mikä järjestelmä on viereisessä kuvassa? Miten huoneen lämmitys ja ilmanvaihto toimivat? = A EF = J J A H E 2 K D = E 5 = J E EA HH JO I E = 5 K K J E L A J H E H A I J A = I EF K J E O J A J K L = I I Mikä järjestelmä on viereisessä kuvassa? 2 EI J E = Miten huoneen lämmitys ja ilmanvaihto toimivat? EJ O I O J O I Mikä järjestelmä on kuvassa? 2 EI J E = Mikä on sen toiminnan idea? O J L = = = I = I A J = JJ Mikä on ilmaverhokojeen idea ja missä sitä käytetään? 51

52 52 Tehtäviä Mihin pyritään ilmamääräsäätöisessä järjestelmässä? Ilmastointi Millaisia antureita tai toimilaitteita järjestelmään saattaa kuulua? Mitä ongelmaa aiheutuu huoneeseen puhalletun ilmamäärän pienennyksestä ja miten sitä voidaan kompensoida? Mitä CO 2 lähetin saa aikaan? Mitä informaatiota tyhjästä huonetilasta lähtee? Mitä seisontakäytön aikana tapahtuu? Mitä viihtyisyyskäytössä tapahtuu? 52

53 Tehtäviä Miksi IV-kanavan tiiviyttä mitataan? Ilmastointi 53 Millaisella yksiköllä vuoto ilmoitetaan? Milloin kanavisto on yleensä riittävän tiivis? = = L = J K F F = K I 6 A I J = J J = L = = = L EI J! E = = L = J K F F = K I Miten toimii lindabin ilmavuotomittari? EE EAJEIOOI EEJE 8 K J E = A J K EEJE 5 L EJE H A I J A F = E A A J K Jos koepaine on 150 Pa, paljonko kanavisto saa vuotaa, jotta saadaan tiiviysluokaksi B? Millainen on IV-järjestelmän säädössä esisäätömenetelmä? Millainen on pelkistetysti suhteellinen säätö? Mitä tulee tarkistaa ennen suhteellista säätöä? 53

54 54 Ilmastointi Tehtäviä Millä tarkkuudella mittausarvot on mitattava mittauspöytäkirjaan? Mitä säätöpöytäkirjasta pitäisi ilmetä? Mitä toimintoja voisi sisältyä laitoksen yleistarkastukseen? Miksi kello-ohjaustoimintojen tarkastus pitää ajoittain tehdä? Mitä toimintoja voisi sisältyä LTO-laitteiston toiminnan tarkastukseen? Miten tarkistaisit moottoreiden ja moottoriventtiilien toimintaa? Miten tarkistat säätökeskuksen toimintaa? 54

55 Tehtäviä Sähkö Millaisia jännitteitä voi olla kadun varrella olevassa riippujohdossa? 55 Mitä kaikkea omakotitalon mittauskeskukseen voi sisältyä? Minkä kokoisia ovat yleensä omakotikiinteistön päävarokkeet? Mikä on maadoituksen tarkoitus? Millainen on yleensä kuluttajamaadoitus? Mitä rakennuksen salamasuojaukseen pelkistetysti kuuluu? Mikä on salaman iskun yleisin vaurio rakennuksessa? Mitä salama saa mahdollisesti aikaan sähköjärjestelmässä? Onko rakennuksen peltikatto salamasuojauksessa hyvä vai huono asia? Millainen kiinteistön sähköjärjestelmä on viereisessä kuvassa? 55

56 56 Tehtäviä Sähkö Nimeä numeroidut kohdat Mitä sulake suojaa ja mitä ei? Miten ja miksi sulake palaa? Missä käytetään 16 A sulaketta? Mitkä ovat sulakkeiden tunnusvärit? Sulakkeen nimellisvirta 6 A 10A 16 A 20 A Tunnusväri Miten eroavat yksi- ja kolmivaiheisen sähkölaitteen sulakkeet määrällisesti toisitaan? Miten laite saadaan jännitteetömäksi? 56

57 Tehtäviä Kuka saa vaihtaa tulppasulakkeen ja miten se tehdään? Sähkö 57 Jos sulake palaa heti uudelleen, mistä se johtuu ja mitä teet? Mikä laite on viereisessä kuvassa ja mitä se tekee? Millaisia ovat sähkölaitteiden tilaluokissa kuiva tila ja märkä tila? Mitä suojausluokkaa viereinen kuva edustaa ja mitä se tarkoittaa? Mitä tarkoittaa suojausluokka I? 57

58 58 Tehtäviä Sähkö Mikä suojausluokka on viereisen kuvan laitteilla ja mitä siihen sisältyy? Millaisissa laitteissa suojausluokkaa käytetään? Missä laitteita saa käyttää ja missä ei? Millaisia ovat suojausluokka III laitteet? Mikä on jännitteen suuruus ja mikä siinä on olennaista? Mitä on huomioitava sähkölaitteiden käytöstä hygieniatiloissa? Miten maksimoit sähkönkäytön turvallisuutta? Millaisia sähkölaita käytetään ulkona? Millainen on ulkona oleva pistorasia? Mikä lisälaite on kuvan pistorasiassa jamitä virkaa sillä on? 58

59 Tehtäviä Ketkä saavat tehdä sähkötöitä? Sähkö 59 Millaisia sähkötöitä maallikko saa tehdä ja millaisin edellytyksin? Miten kuvan sähköjohdot on asennettu? Mitä sähkölaitteita on makuuhuoneessa ja minkä verran? Milloin kiukaan rajoitintermostaatti toimii? Millaisia työkaluja sähköasennuksessa pitää käyttää? Millainen on sähkötöissä tehtävään opastettu henkilö? Kuinka kauan opastusta jatketaan? Mitä ovat sähkönkäyttäjän sallitut sähkötyöt? 59

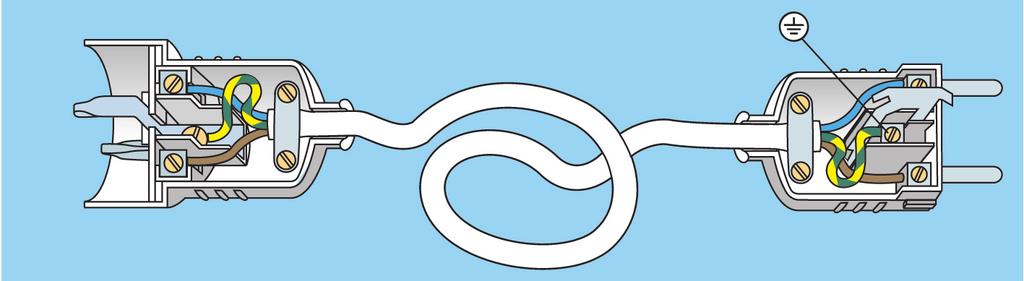

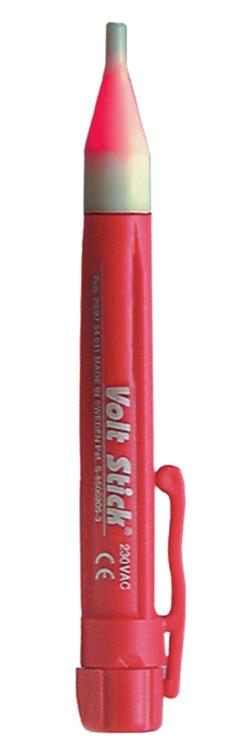

60 60 Tehtäviä Sähkö Mikä on sähkötöissä ensimmäinen ja olennaisin asia? Mitä työn aikana on myös varmistettava? Kumpi yllä olevista malleista on oikea malli jännitteettömyyden toteamiseen? Millaisia yleisohjeita lampun vaihdossa voisi olla? Mitä halogeenilampun vaihdossa huomioidaan? Miten tavallinen sähkönkäyttäjä saa korjata jatkojohdon? Miksi KeVi-johto on muita reilusti pitempi? 60
