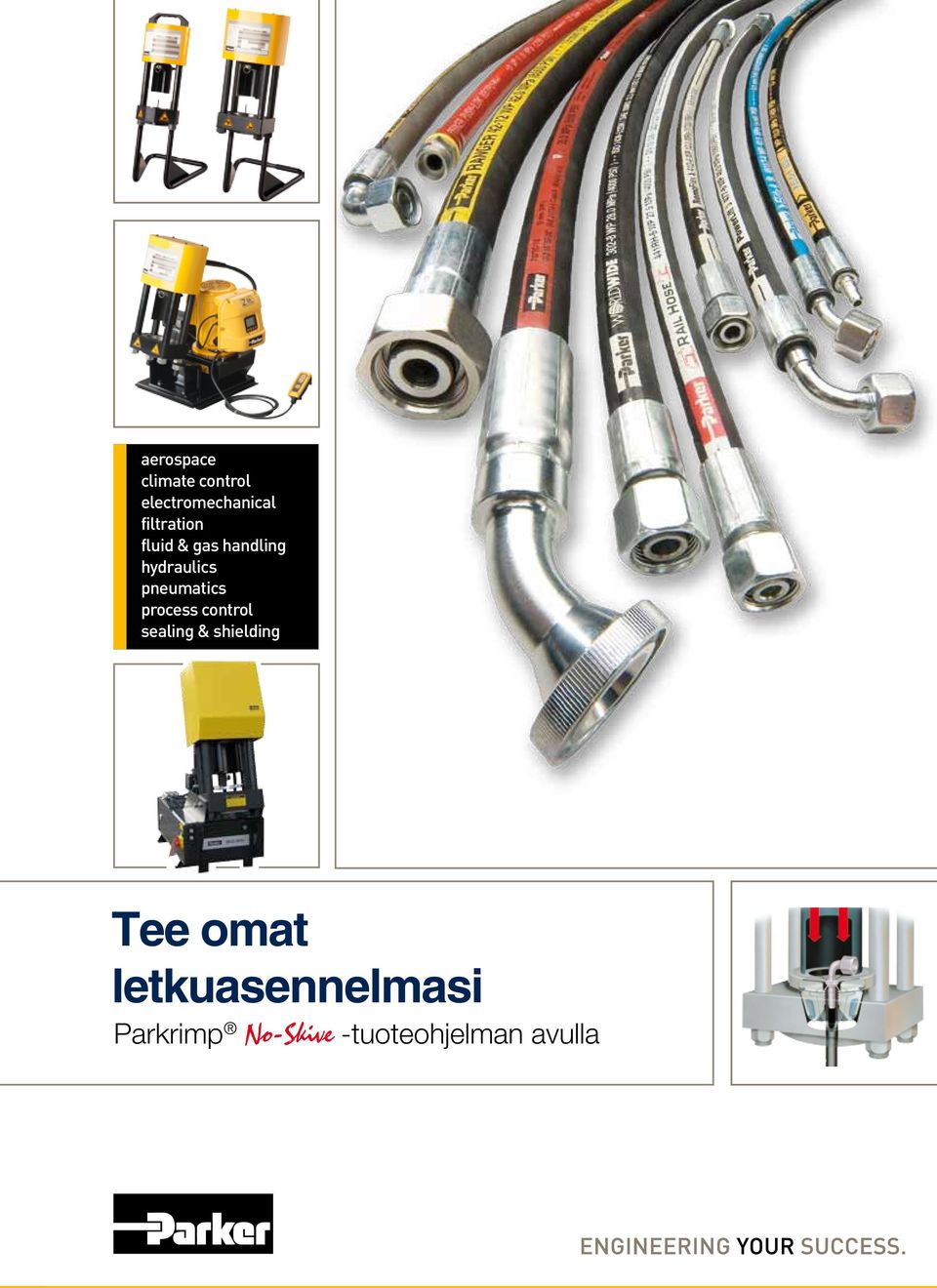

1 aerospace climate control electromechanical filtration fluid & gas handling hydraulics pneumatics process control sealing & shielding Tee omat letkuasennelmasi Parkrimp No-Skive -tuoteohjelman avulla

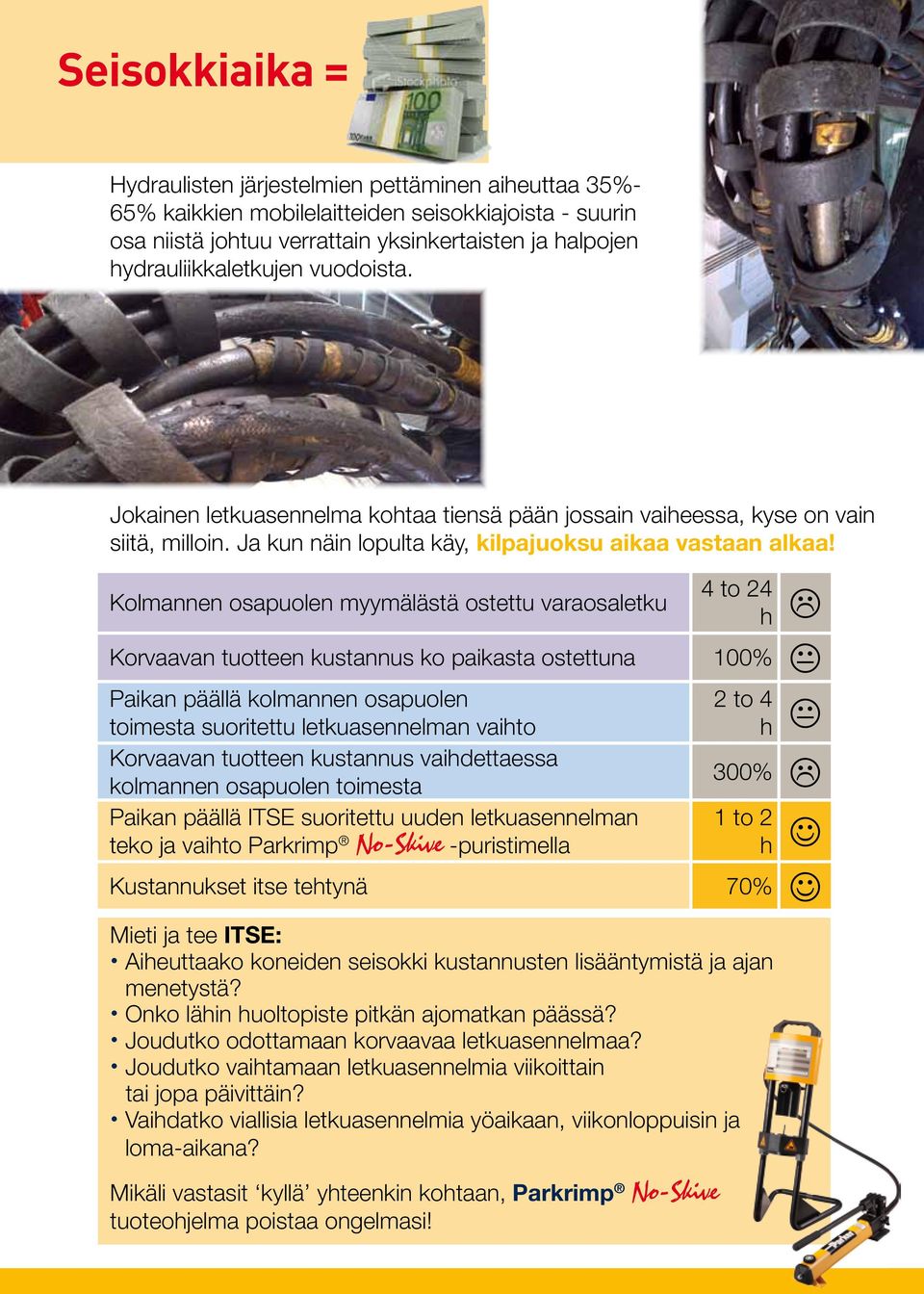

2 Seisokkiaika = Hydraulisten järjestelmien pettäminen aiheuttaa 35%- 65% kaikkien mobilelaitteiden seisokkiajoista - suurin osa niistä johtuu verrattain yksinkertaisten ja halpojen hydrauliikkaletkujen vuodoista. Jokainen letkuasennelma kohtaa tiensä pään jossain vaiheessa, kyse on vain siitä, milloin. Ja kun näin lopulta käy, kilpajuoksu aikaa vastaan alkaa! Kolmannen osapuolen myymälästä ostettu varaosaletku Kvaavan tuotteen kustannus ko paikasta ostettuna Paikan päällä kolmannen osapuolen toimesta suitettu letkuasennelman vaihto Kvaavan tuotteen kustannus vaihdettaessa kolmannen osapuolen toimesta Paikan päällä ITSE suitettu uuden letkuasennelman teko ja vaihto Parkrimp No-Skive -puristimella Kustannukset itse tehtynä 4 to 24 h 100% 2 to 4 h 300% 1 to 2 h 70% Mieti ja tee ITSE: Aiheuttaako koneiden seisokki kustannusten lisääntymistä ja ajan menetystä? Onko lähin huoltopiste pitkän ajomatkan päässä? Joudutko odottamaan kvaavaa letkuasennelmaa? Joudutko vaihtamaan letkuasennelmia viikoittain tai jopa päivittäin? Vaihdatko viallisia letkuasennelmia yöaikaan, viikonloppuisin ja loma-aikana? Mikäli vastasit kyllä yhteenkin kohtaan, Parkrimp No-Skive tuoteohjelma poistaa ongelmasi!

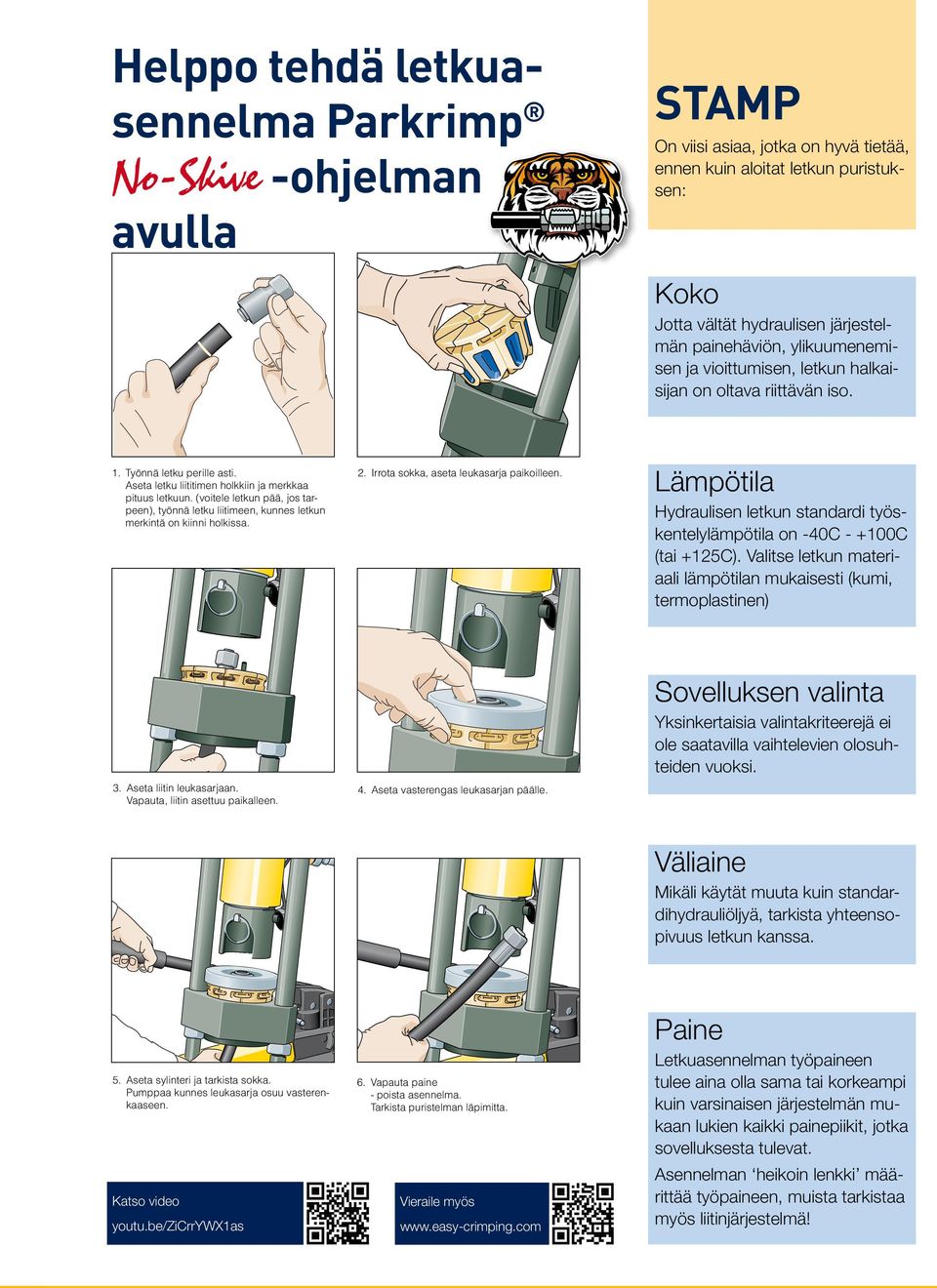

3 Helppo tehdä letkuasennelma Parkrimp No-Skive -ohjelman avulla STAMP On viisi asiaa, jotka on hyvä tietää, ennen kuin aloitat letkun puristuksen: Koko Jotta vältät hydraulisen järjestelmän painehäviön, ylikuumenemisen ja vioittumisen, letkun halkaisijan on oltava riittävän iso. 1. Työnnä letku perille asti. Aseta letku liititimen holkkiin ja merkkaa pituus letkuun. (voitele letkun pää, jos tarpeen), työnnä letku liitimeen, kunnes letkun merkintä on kiinni holkissa. 2. Irrota sokka, aseta leukasarja paikoilleen. Lämpötila Hydraulisen letkun standardi työskentelylämpötila on -40C C (tai +125C). Valitse letkun materiaali lämpötilan mukaisesti (kumi, termoplastinen) 3. Aseta liitin leukasarjaan. Vapauta, liitin asettuu paikalleen. 4. Aseta vasterengas leukasarjan päälle. Sovelluksen valinta Yksinkertaisia valintakriteerejä ei ole saatavilla vaihtelevien olosuhteiden vuoksi. Väliaine Mikäli käytät muuta kuin standardihydrauliöljyä, tarkista yhteensopivuus letkun kanssa. 5. Aseta sylinteri ja tarkista sokka. Pumppaa kunnes leukasarja osuu vasterenkaaseen. Katso video youtu.be/zicrrywx1as 6. Vapauta paine - poista asennelma. Tarkista puristelman läpimitta. Vieraile myös Paine Letkuasennelman työpaineen tulee aina olla sama tai kkeampi kuin varsinaisen järjestelmän mukaan lukien kaikki painepiikit, jotka sovelluksesta tulevat. Asennelman heikoin lenkki määrittää työpaineen, muista tarkistaa myös liitinjärjestelmä!

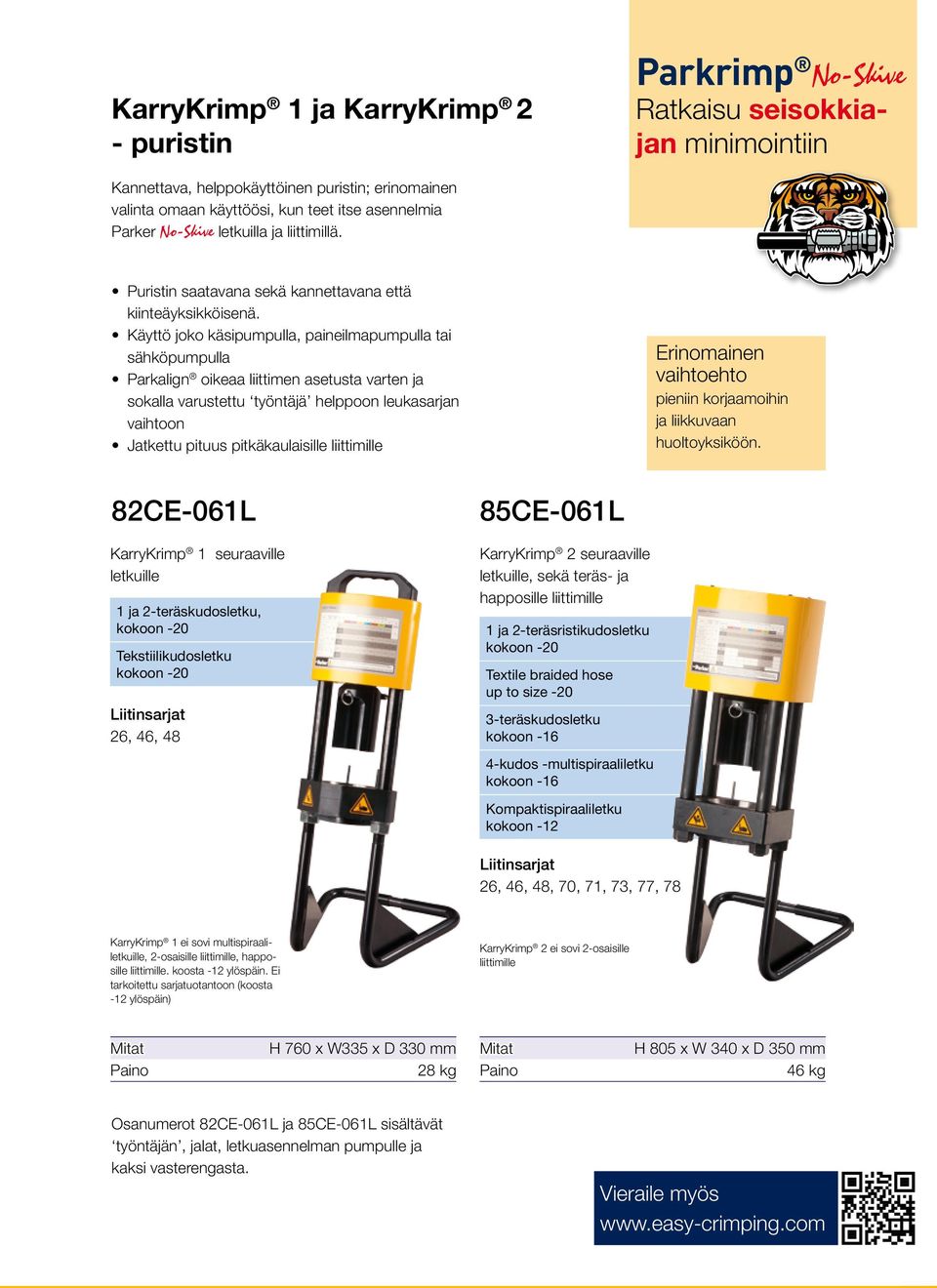

4 KarryKrimp 1 ja KarryKrimp 2 - puristin Parkrimp No-Skive Ratkaisu seisokkiajan minimointiin Kannettava, helppokäyttöinen puristin; erinomainen valinta omaan käyttöösi, kun teet itse asennelmia Parker No-Skive letkuilla ja liittimillä. Puristin saatavana sekä kannettavana että kiinteäyksikköisenä. Käyttö joko käsipumpulla, paineilmapumpulla tai sähköpumpulla Parkalign oikeaa liittimen asetusta varten ja sokalla varustettu työntäjä helppoon leukasarjan vaihtoon Jatkettu pituus pitkäkaulaisille liittimille Erinomainen vaihtoehto pieniin kjaamoihin ja liikkuvaan huoltoyksiköön. 82CE-061L KarryKrimp 1 seuraaville letkuille 1 ja 2-teräskudosletku, Tekstiilikudosletku Liitinsarjat 26, 46, 48 85CE-061L KarryKrimp 2 seuraaville letkuille, sekä teräs- ja happosille liittimille 1 ja 2-teräsristikudosletku Textile braided hose up to size teräskudosletku 4-kudos -multispiraaliletku Kompaktispiraaliletku kokoon -12 Liitinsarjat 26, 46, 48, 70, 71, 73, 77, 78 KarryKrimp 1 ei sovi multispiraaliletkuille, 2-osaisille liittimille, happosille liittimille. koosta -12 ylöspäin. Ei tarkoitettu sarjatuotantoon (koosta -12 ylöspäin) KarryKrimp 2 ei sovi 2-osaisille liittimille H 760 x W335 x D 330 mm 28 kg H 805 x W 340 x D 350 mm 46 kg t 82CE-061L ja 85CE-061L sisältävät työntäjän, jalat, letkuasennelman pumpulle ja kaksi vasterengasta. Vieraile myös

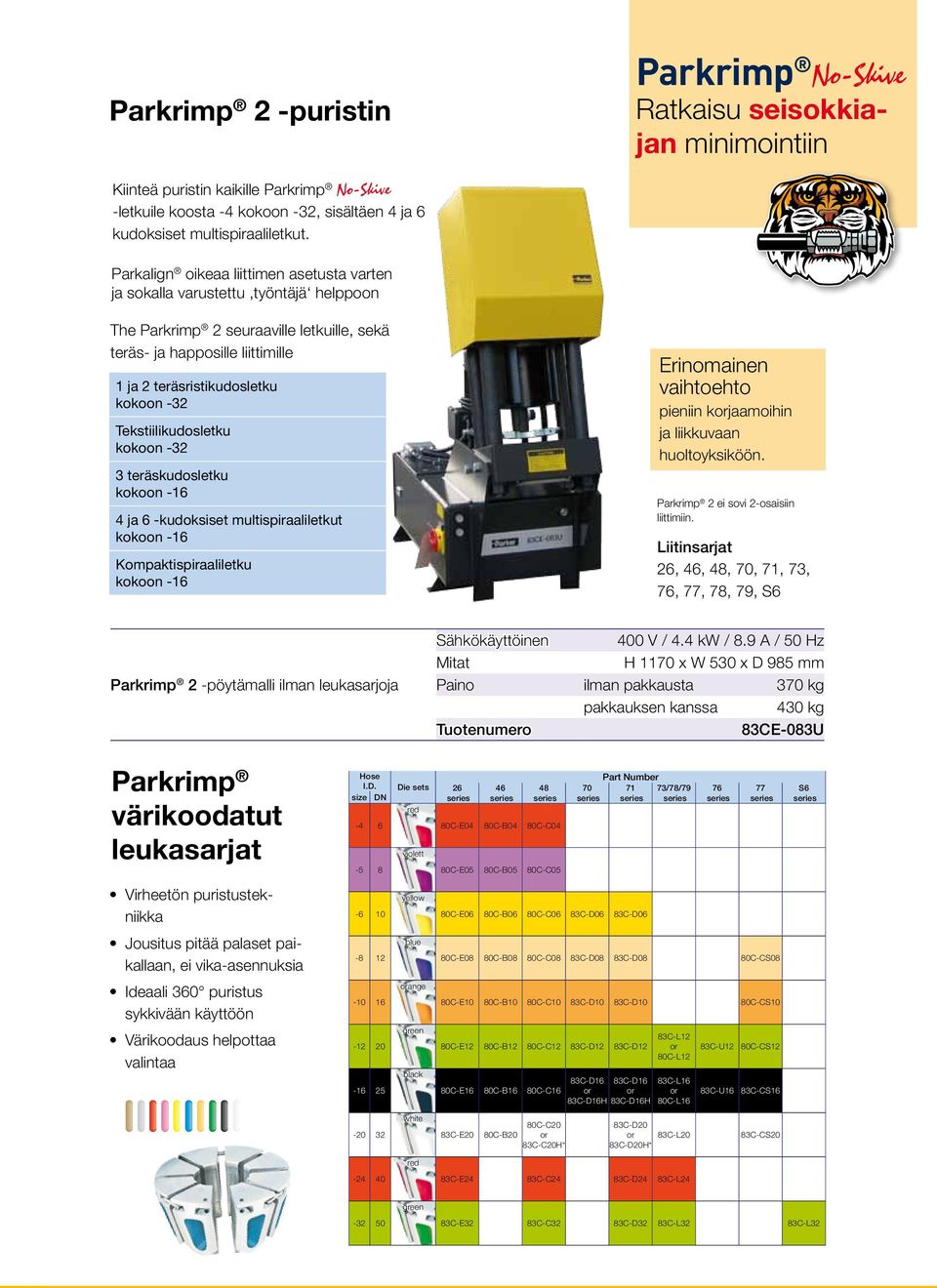

5 Parkrimp 2 -puristin Parkrimp No-Skive Ratkaisu seisokkiajan minimointiin Kiinteä puristin kaikille Parkrimp No-Skive -letkuile koosta -4 kokoon -32, sisältäen 4 ja 6 kudoksiset multispiraaliletkut. Parkalign oikeaa liittimen asetusta varten ja sokalla varustettu työntäjä helppoon The Parkrimp 2 seuraaville letkuille, sekä teräs- ja happosille liittimille 1 ja 2 teräsristikudosletku kokoon -32 Tekstiilikudosletku kokoon teräskudosletku 4 ja 6 -kudoksiset multispiraaliletkut Kompaktispiraaliletku Erinomainen vaihtoehto pieniin kjaamoihin ja liikkuvaan huoltoyksiköön. Parkrimp 2 ei sovi 2-osaisiin liittimiin. Liitinsarjat 26, 46, 48, 70, 71, 73, 76, 77, 78, 79, S6 Parkrimp 2 -pöytämalli ilman leukasarjoja Sähkökäyttöinen 400 V / 4.4 kw / 8.9 A / 50 Hz H 1170 x W 530 x D 985 mm ilman pakkausta 370 kg pakkauksen kanssa 430 kg Tuotenumero 83CE-083U Parkrimp värikoodatut leukasarjat Hose I.D. size DN Die sets red violett C-E04 80C-B04 80C-C04 80C-E05 80C-B05 80C-C05 70 Part Number 71 73/78/ S6 Virheetön puristustekniikka yellow 80C-E06 80C-B06 80C-C06 83C-D06 83C-D06 Jousitus pitää palaset paikallaan, ei vika-asennuksia blue 80C-E08 80C-B08 80C-C08 83C-D08 83C-D08 80C-CS08 Ideaali 360 puristus sykkivään käyttöön Värikoodaus helpottaa valintaa ange green black 80C-E10 80C-B10 80C-C10 83C-D10 83C-D10 80C-CS10 80C-E12 80C-B12 80C-C12 83C-D12 83C-D12 80C-E16 80C-B16 80C-C16 83C-D16 83C-D16 83C-D16H 83C-D16H 83C-L12 80C-L12 83C-L16 80C-L16 83C-U12 80C-CS12 83C-U16 83C-CS white 83C-E20 80C-B20 80C-C20 83C-C20H* 83C-D20 83C-L20 83C-D20H* 83C-CS20 red C-E24 83C-C24 83C-D24 83C-L24 green C-E32 83C-C32 83C-D32 83C-L32 83C-L32

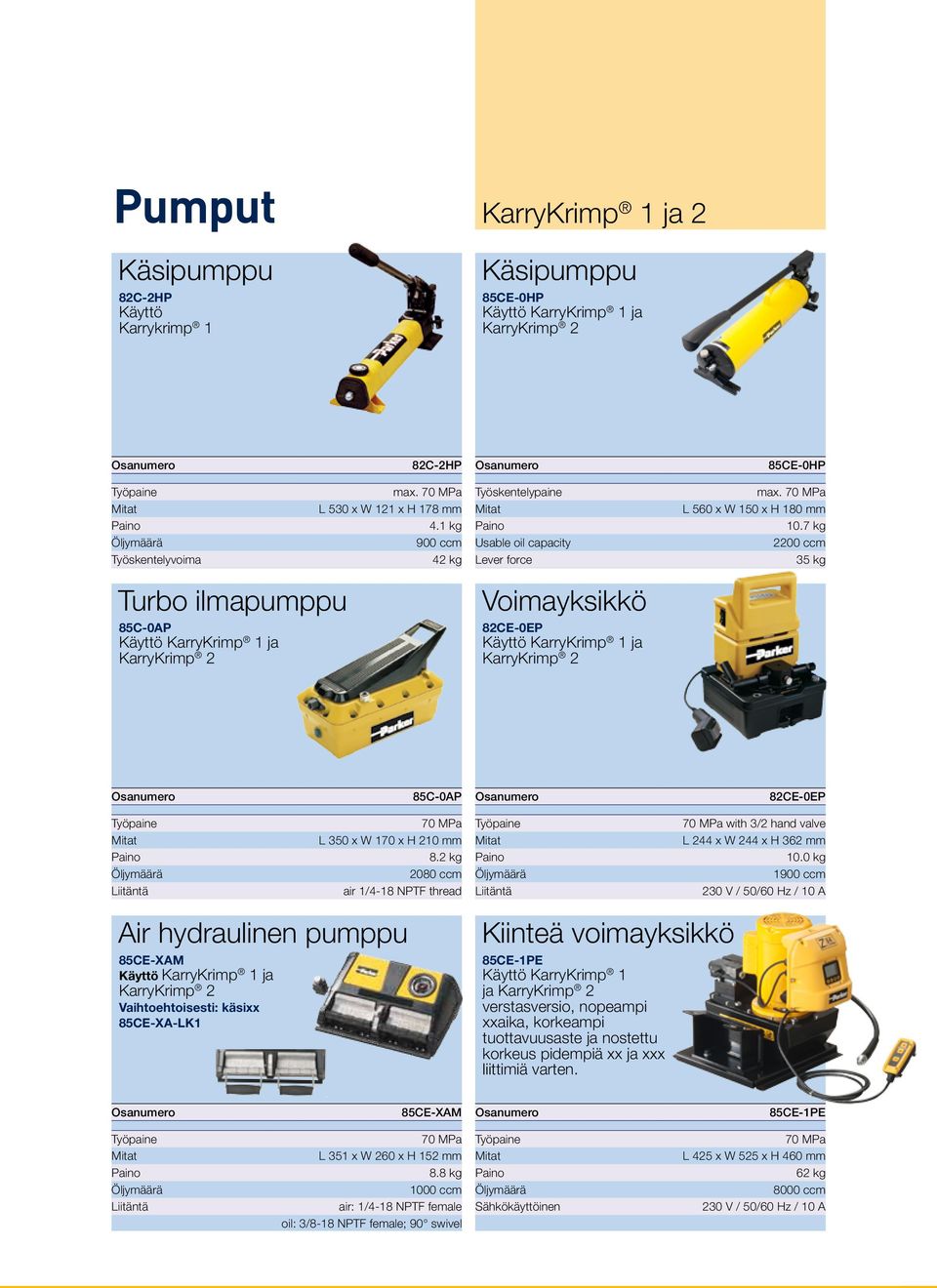

6 Pumput Käsipumppu 82C-2HP Käyttö Karrykrimp 1 KarryKrimp 1 ja 2 Käsipumppu 85CE-0HP Käyttö KarryKrimp 1 ja KarryKrimp 2 82C-2HP 85CE-0HP max. 70 MPa Työskentelypaine max. 70 MPa L 530 x W 121 x H 178 mm L 560 x W 150 x H 180 mm 4.1 kg 10.7 kg 900 ccm Usable oil capacity 2200 ccm Työskentelyvoima 42 kg Lever fce 35 kg Turbo ilmapumppu Voimayksikkö 85C-0AP Käyttö KarryKrimp 1 ja KarryKrimp 2 82CE-0EP Käyttö KarryKrimp 1 ja KarryKrimp 2 85C-0AP 82CE-0EP 70 MPa 70 MPa with 3/2 hand valve L 350 x W 170 x H 210 mm L 244 x W 244 x H 362 mm 8.2 kg 10.0 kg 2080 ccm 1900 ccm Liitäntä air 1/4-18 NPTF thread Liitäntä 230 V / 50/60 Hz / 10 A Air hydraulinen pumppu 85CE-XAM Käyttö KarryKrimp 1 ja KarryKrimp 2 Vaihtoehtoisesti: käsixx 85CE-XA-LK1 Kiinteä voimayksikkö 85CE-1PE Käyttö KarryKrimp 1 ja KarryKrimp 2 verstasversio, nopeampi xxaika, kkeampi tuottavuusaste ja nostettu kkeus pidempiä xx ja xxx liittimiä varten. 85CE-XAM 85CE-1PE 70 MPa 70 MPa L 351 x W 260 x H 152 mm L 425 x W 525 x H 460 mm 8.8 kg 62 kg 1000 ccm 8000 ccm Liitäntä air: 1/4-18 NPTF female oil: 3/8-18 NPTF female; 90 swivel Sähkökäyttöinen 230 V / 50/60 Hz / 10 A

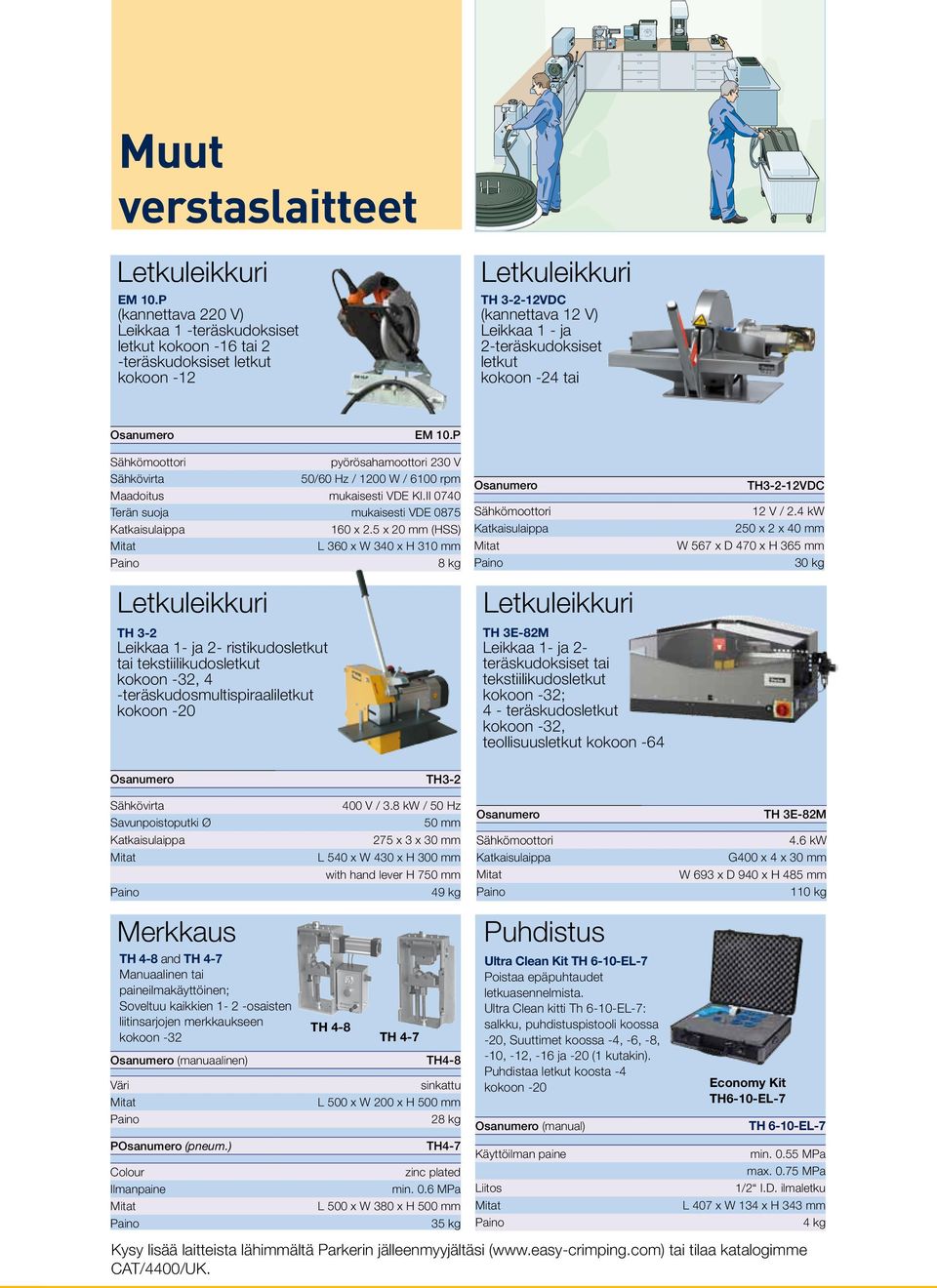

7 Muut verstaslaitteet Letkuleikkuri EM 10.P (kannettava 220 V) Leikkaa 1 -teräskudoksiset letkut tai 2 -teräskudoksiset letkut kokoon -12 Letkuleikkuri TH VDC (kannettava 12 V) Leikkaa 1 - ja 2-teräskudoksiset letkut kokoon -24 tai EM 10.P Sähkömootti pyörösahamootti 230 V Sähkövirta 50/60 Hz / 1200 W / 6100 rpm Maadoitus mukaisesti VDE KI.II 0740 Terän suoja mukaisesti VDE 0875 Katkaisulaippa 160 x 2.5 x 20 mm (HSS) L 360 x W 340 x H 310 mm 8 kg Letkuleikkuri TH 3-2 Leikkaa 1- ja 2- ristikudosletkut tai tekstiilikudosletkut kokoon -32, 4 -teräskudosmultispiraaliletkut Sähkömootti Katkaisulaippa Letkuleikkuri TH 3E-82M Leikkaa 1- ja 2- teräskudoksiset tai tekstiilikudosletkut kokoon -32; 4 - teräskudosletkut kokoon -32, teollisuusletkut kokoon -64 TH3-2-12VDC 12 V / 2.4 kw 250 x 2 x 40 mm W 567 x D 470 x H 365 mm 30 kg TH3-2 Sähkövirta Savunpoistoputki Ø 400 V / 3.8 kw / 50 Hz 50 mm TH 3E-82M Katkaisulaippa 275 x 3 x 30 mm Sähkömootti 4.6 kw L 540 x W 430 x H 300 mm with hand lever H 750 mm Katkaisulaippa G400 x 4 x 30 mm W 693 x D 940 x H 485 mm 49 kg 110 kg Merkkaus Puhdistus TH 4-8 and TH 4-7 Manuaalinen tai paineilmakäyttöinen; Soveltuu kaikkien 1-2 -osaisten liitinsarjojen merkkaukseen kokoon -32 (manuaalinen) Väri TH 4-8 TH 4-7 TH4-8 sinkattu L 500 x W 200 x H 500 mm Ultra Clean Kit TH 6-10-EL-7 Poistaa epäpuhtaudet letkuasennelmista. Ultra Clean kitti Th 6-10-EL-7: salkku, puhdistuspistooli koossa -20, Suuttimet koossa -4, -6, -8, -10, -12, -16 ja -20 (1 kutakin). Puhdistaa letkut koosta -4 Economy Kit TH6-10-EL-7 28 kg (manual) TH 6-10-EL-7 P (pneum.) Colour TH4-7 zinc plated Käyttöilman paine min MPa max MPa Ilmanpaine min. 0.6 MPa Liitos 1/2 I.D. ilmaletku L 500 x W 380 x H 500 mm L 407 x W 134 x H 343 mm 35 kg 4 kg Kysy lisää laitteista lähimmältä Parkerin jälleenmyyjältäsi ( tai tilaa katalogimme CAT/4400/UK.
