1 EU Vaihe IV moottori PYÖRÄKUORMAAJA MOOTTORITEHO 127 kw / rpm TYÖPAINO kg KAUHAN TILAVUUS 2,6-3,2 m³

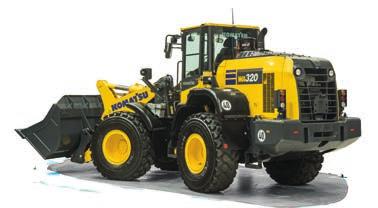

2 Yhdellä silmäyksellä MOOTTORITEHO 127 kw / rpm TYÖPAINO kg KAUHAN TILAVUUS 2,6-3,2 m³ 2

3 PAREMPI POLTTOAINETEHOKKUUS JA YMPÄRISTÖYSTÄVÄLLINEN SUORITUSKYKY Tehokas ja ympäristöystävällinen EU Vaihe IV moottori Komatsu SmartLoader Logic Tehokas hydrostaattinen voimansiirto Erittäin tehokkaat kauhat Säädettävä tyhjäkäynnin sammutus Ensiluokkainen mukavuus Uusi ilmajousitettu kuljettajan istuin Iso monitoiminäyttö Hiljainen Peruutuskamerajärjestelmä Komatsu lyhyt vipu-ohjaus (K-SLS) (lisävaruste) Nopeasti reagoiva hydrostaattinen voimansiirto (HST) Juoheva, työkierroksia nopeuttava voimansiirto Helppo hallinta ahtaissa työkohteissa Kätevä luistonesto varmistaa hyvän pitokyvyn ja minimaalisen renkaiden kulumisen (K-TCS) Turvallisuutta parantava huippunopeuden säätö PZ-nostovarsisto Siinä yhdistyvät Z-varsiston ja yhdensuuntaisvarsiston edut Nopea kuormalavojen käsittely Erinomainen irrotusvoima ja helppo kauhan täyttö Suuret kallistusvoimat helpottavat raskaiden työlaitteiden käsittelyä Uusi lastausvarsisto (lisävaruste) Kunnossapito helppoa Harvaripainen jäähdytin ja pyörimissuuntaa vaihtava tuuletin Tehdasasennettu keskusvoitelujärjestelmä Parannetut taittosiipityyppiset moottoritilan ovet KOMTRAX Komatsun langaton kaluston seurantajärjestelmä 3G mobiili tiedonvälitys Integroitu tiedonvälitysantenni Aiempaa laajemmat käyttötiedot ja raportit Huolto-ohjelma Komatsu -asiakkaille 3

4 Tehokas ja ympäristöystävällinen Tehokas hydrostaattinen voimansiirto Elektronisesti ohjattu säätyvätilavuuksinen pumppu ja 2-moottorin järjestelmä takaavat tehokkaat ja nopeat toiminnot. Alhaisilla nopeuksilla käytetään molempia moottoreita kehittämään mahdollisimman suuri vääntömomentti. Kauhan täyttö ja tyhjennys tapahtuu nopeasti kun maksimi vääntömomentti kehittyy heti liikkeelle lähdettäessä. Suurilla ajonopeuksilla kytkin irrottaa hidaskäyntisen moottorin estääkseen jarrutuksen ja varmistaakseen erinomaisen polttoainetehokkuuden. Komatsu SmartLoader Logic WA320-8 kuormaajan moottorissa on täysin automaattinen Komatsu SmartLoader Logic ohjausjärjestelmä. Normaaleja toimintoja häiritsemättä tämä teknologia vastaanottaa tietoja useilta koneessa olevilta tunnistimilta ja tuottaa optimaalisen vääntömomentin jokaista työvaihetta varten. Se rajoittaa vääntöä vähemmän vaativissa töissä ja alentaa polttoaineen kulutusta koneen työtehoa heikentämättä. Enemmän polttoainetta säästävää teknologiaa WA320-8 mallin eco-mittari näyttää ohjaamon monitorissa aktiiviset suositukset polttoainesäästöjen maksimoimiseksi. Polttoaineen lisäsäästöä tarjoaa työ- ja ohjausjärjestelmän muuttuvatilavuuksinen mäntäpumppu, joka estää turhat öljyvirrat ja tuottaa tarkoin koneen kaikkien liikkeiden tarvitsemat öljymäärät. 4

5 VGT SCR KCCV KDPF Komatsu EU Vaihe IV Komatsun EU Vaihe IV moottori on taloudellinen, luotettava ja tehokas. Päästöjen ollessa mahdollisimman alhaiset, moottori aiheuttaa ympäristölle vähemmän haittaa ja auttaa alentamaan käyttökustannuksia sekä sallii kuljettajalle tehdä työtään hyvillä mielin. Pakokaasujen jälkikäsittely Jäähdytetty EGR Pakokaasujen takaisinkierrätys (EGR) Jäähdytettyjen pakokaasujen takaisinkierrätys EGR on jo nykyisissä Komatsun moottoreissa kokeiltua teknologiaa. EGR jäähdyttimen entistä suurempi kapasiteetti varmistaa erittäin alhaiset NOx -päästöt ja parantaa moottorin suorituskykyä. Korkeapaineinen yhteispaineruiskutus (HPCR) Polttoaineen täydellisen palamisen ja alhaisempien päästöjen saavuttamiseksi tietokoneohjattu järeä yhteispaine suoraruiskutusjärjestelmä ruiskuttaa tarkan määrän polttoainetta uudelleen suunniteltuun palotilaan moninkertaisruiskutuksena. Komatsun suljettu kampikammion tuuletus (KCCV) Kampikammion päästöt (ohivirtauskaasut) ohjataan CCV suodattimen läpi. Suodattimeen jäänyt öljysumu palautetaan kampikammioon ja suodatettu kaasu ohjautuu imuilmanottoon. Säätyvägeometrinen turbo (VGT) VGT varmistaa optimaalisen ilmavirran moottorin palotilaan käyntinopeudesta ja kuormituksesta riippumatta. Pakokaasut ovat puhtaampia, polttoainetalous parempi moottoritehon ja suorituskyvyn säilyessä ennallaan. Jälkikäsittelyjärjestelmään sisältyvät Komatsun Diesel partikkelisuodatin (KDPF) ja SCR-yksikkö, joka ruiskuttaa oikea-aikaisesti järjestelmään tietyn määrän AdBlue -nestettä hajottaen NOx -päästöt vedeksi (H 2 O) ja myrkyttömäksi typpikaasuksi (N 2 ). Uudessa moottorissa NOx päästöt ovat 80% pienemmät EU Vaihe IIIB moottoriin verrattuna. KDPF AdBlue sekoitusputki Puhtaat pakokaasut Ammoniakin hapetuskatalysaattori NOx päästöjen selektiivinen katalyyttinen vähennys Säädettävä joutokäynnin sammutin sammuttaa moottorin automaattisesti ennalta asetetun tyhjäkäyntijakson päättyessä Eco - mittari ja Eco ohjaus aktiivisine suosituksineen helpottavat säästämään polttoanetta Polttoaineen kulutustiedot 5

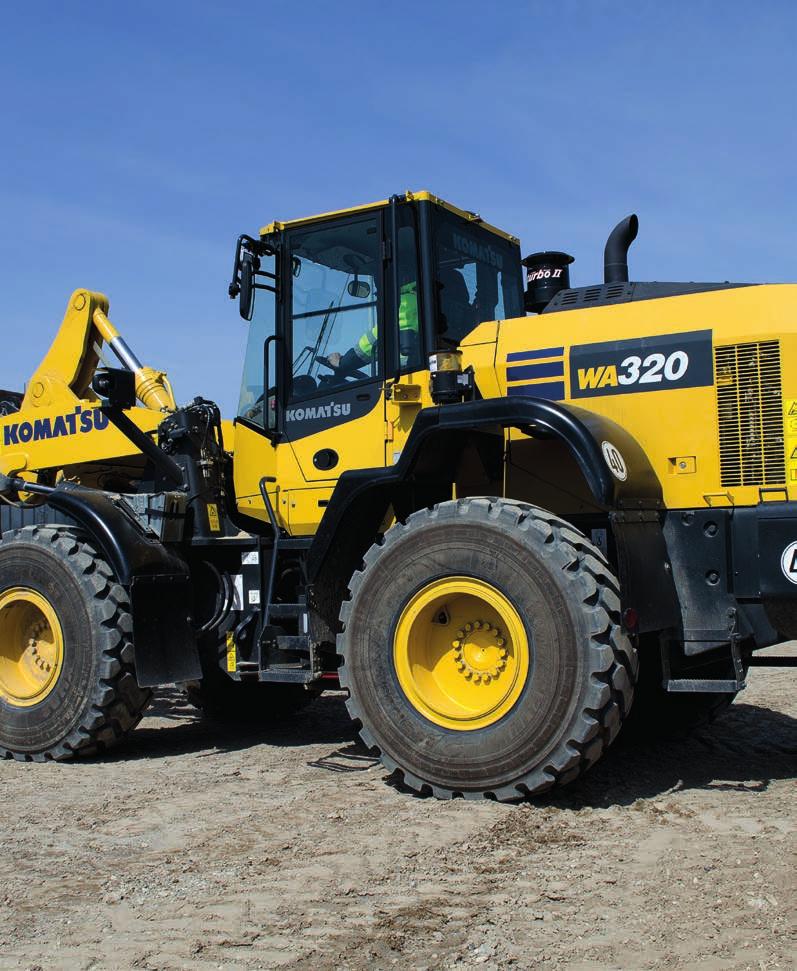

6 Monikäyttöinen PZ-nostovarsisto Yksi kone moneen käyttötarkoitukseen PZ = yhdensuuntaisnostolla varustetulla Z- aisastolla on lisäetuna kuormalavojen käsittelyn edellyttämä yhdensuuntainen nostoliike ja isojen työlaitteiden vaatimat suuret kallistusvoimat. PZ- aisasto muuntaa WA320-8 koneen todelliseksi monikäyttökoneeksi, joka soveltuu tehtävään kuin tehtävään. Hallittua työskentelyä raskaillakin työlaitteilla PZ- aisaston rakenteen avulla kallistusvoimat ovat optimaaliset etenkin suurimmalla nostokorkeudella. Tämä on tärkeä ominaisuus varsinkin suurten työlaitteiden kuten korkeakaatokauhojen tai muiden suurikokoisten kauhojen käsittelyssä. WA320-8 on ihanteellinen ratkaisu työskenneltäessä raskaita työlaitteita käyttäen. Yhdensuuntaisnosto kuormalavojen käsittelyyn Yhdensuuntaisesti nostavalla PZ-varsistolla on helppo käsitellä kuormalavoja. Yhdensuuntainen nostoliike on työturvallisuuden vuoksi optimaalinen koko nostoalueella. Kuormalavojen käsittely ja autoon kuormaaminen on helppoa, sillä ohjaamosta avautuu lähes esteetön näkymä työlaitteelle. Kokoluokkansa paras tyhjennyskorkeus Pitkien nostovarsien ansiosta 2,84 m tyhjennyskorkeus on kokoluokkansa paras. Kaatokuorma runko suorana on 11,5 tonnia (2,9 m³ tasauskauha). Tällä työulottumalla korkeiden syöttösuppiloiden ja autojen kuormaaminen käy vaivattomasti ja nopeasti. Helppo kauhan täyttö Erinomainen irrotusvoima tekee WA320-8 koneella kuormaamisen helpoksi jopa kokemattomallekin kuljettajalle. Kokeneetkin kuljettajat arvostavat tätä ominaisuutta, etenkin joutuessaan käsittelemään raskaita maalajeja ja soraa. Vaihtoehtoinen lastausvarsisto Lisävarusteena saatava lastausvarsisto tarjoaa paremman näkyvyyden lastaustyössä. 6

7 7

8 Nopeasti reagoiva hydrostaattinen voimansiirto (HST) Juoheva, työkierroksia nopeuttava voimansiirto Komatsun viipymättä reagoiva HST -voimansiirto takaa hyvän kiihtyvyyden ja nopeat ajosuunnan muutokset. Voimansiirto reagoi kuljettajan komentoon viipymättä ja kehittää välittömästi vetovoimaa pyöriin. Työkierrokset ovat nopeita ja tuottavuus erinomainen. Tehokas luistonesto (K-TCS) Komatsun luistonesto (K-TCS) optimoi automaattisesti renkaiden pidon valittuun olosuhteeseen. Vetovoima voidaan säätää 6 eri tasolle estämään pyörien luisto kaikissa olosuhteissa lumikelit mukaan luettuina (S työtapa). Jatkuva pito lisää tuottavuutta ja vähentää renkaiden kulumista ja kustannuksia. Helppo hallinta ahtaissa työkohteissa Hydrostaattisen voimansiirron jarrutustoiminto hidastaa koneen nopeutta kun kaasupoljin vapautetaan. Vaihde vapaalla rullaaminen on estetty ja turvallisuutta parannettu etenkin ahtaissa työkohteissa tai teollisuusrakennusten sisätiloissa työskentelyä varten. Lisäksi jarrujen kuluminen on käytännöllisesti katsoen kokonaan eliminoitu. Turvallisuutta parantava huippunopeuden säätö Ajonopeuden säädössä on mahdollista asettaa korkein käytettävissä oleva nopeus turvallisuuden ja tarkkuuden parantamiseksi. Huippunopeus voidaan säätää työolosuhteita vastaavaksi: Huippunopeus työkohteiden välistä siirtoajoa varten ja alhaisempi nopeus lisäämään turvallisuutta työkohteissa, jossa on runsaasti liikennettä tai työalue on erittäin ahdas. 1 asento, nopeutta voidaan säätää portaattomasti 1-13 km/h hienosäädön avulla. Tällöin ajonopeus voidaan pitää koko ajan alhaisena esimerkiksi leikattaessa nurmikoita tai jyrsittäessä maata. Portaattomasti säädettävä ajonopeus Vetovoima Ajonopeuden säätökiekko (vas) ja vetovoiman säätökytkin (oik.) Ajonopeus 8

9 9

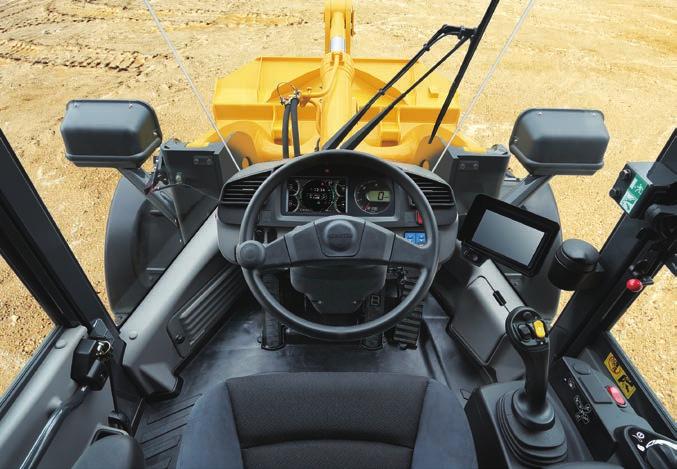

10 Ensiluokkainen mukavuus Uusi täysin ilmajousitettu kuljettajan istuin Leveässä ja tilavassa ohjaamossa on uusi täysin ilmajousitettu kuljettajan istuin korkealla selkänojalla. Istuin on täysin säädettävä ja lämmitettävä mukavuuden varmistamiseksi. Istuimeen on lisävarusteena saatavana mukavuutta lisäävä tuuletus. Monitoiminen PPChallintavipu Joystick- monitoimihallintavipu, johon on yhdistetty eteen/taakse -suunnanvaihtokytkin helpottaa suuresti koneen käsittelyä. Kuljettaja voi yhdellä kädellä samanaikaisesti ohjata työlaitetta ja muuttaa koneen ajosuuntaa. Lisäksi kuljettaja voi lisävarusteena saatavan kolmannen hallintaventtiilin avulla käyttää kahmaria tai korkeakaatokauhaa, joiden ohjaus on myos hallintavivussa. Parempi kuljettajan mukavuus Ohjaamossa olevat lisäsäilytystilat sekä MP3 liitin ja 12 V sekä 24 V pistokkeet ovat omiaan lisäämään kuljettajan mukavuutta. Automaattisen ilmastoinnin avulla kuljettajan on helppo säätää ohjaamoon tarkoin haluamansa lämpötila. Kameravalvonta taakse Vakiona oleva kamera tuottaa poikkeuksellisen kirkkaan kuvan koneen takana olevasta työkohteesta nelivärisen laajakuvamonitorin näyttöön. Matalaprofiilinen kamera on säädettävä ja upotettu koneen konepeittoon. Komatsu lyhyt vipu-ohjaus (K-SLS) (lisävaruste) Uusi mini joystick-ohjaus tarjoaa tarkan ohjauksen kuljettajan istuessa mukavasti ilmajousitetussa istuimessa. Istuimen monipuoliset säädöt ja optimaalisesti sijoitetut hallintalaitteet lisäävät kuljettajan keskittymistä työhön nostaen työn laatua ja tuottavuutta. MP3 liitin Kylmä/kuuma eväslaatikko Komatsu lyhyt vipu-ohjaus (K-SLS) (lisävaruste) Monitoiminen PPC-hallintavipu 10

11 11

12 Informaatio & kommunikaatio teknologia Alhaisemmat käyttökustannukset Komatsun informaatio- ja tiedotustekniikka myötävaikuttaa käyttökustannusten alentamiseen auttamalla käyttäjiä johtamaan työkohteitaan tehokkaammin. Se nostaa asiakkaiden tyytyväisyyden tasoa ja lisää tuotteittemme kilpailukykyä. Suuri TFT-värimonitori Kookas ja helppokäyttöinen värimonitori lisää työskentelyn turvallisuutta ja tarkkuutta. Useilla eri kielillä saatavat oleelliset toimintatiedot ovat luettavissa yhdellä silmäyksellä. Lisäksi monitorin yksinkertaisten ja helppokäyttöisten kytkimien ja monitoimikatkaisimien avulla kuljettaja saa hetkessä näkyviin runsaasti koneen käyttöön ja toimintaan liittyviä tietoja. Eco-ohjaus Monitorin näytölle tulevat näkyviin välittömästi energian säästöä edistävät ohjetiedot ja Eco mittari näyttää todellisen polttoainekulutuksen. Pidä Eco mittari vihreällä alueella polttoainetehokkuuden varmistamiseksi. Säästöjen edelleen kasvattamiseksi on mahdollista tiedustella erilaisia kuormaustehtäviä, Eco ohjausta ja polttoaineen kulutusta koskevia ohjeita. Tiedot ovat saatavissa KOMTRAX -ohjelmistossa ja niitä voidaan käyttää kuljettajien koulutuksessa ja työkohteen optimoinnissa. Tiedot yhdellä silmäyksellä: LCD monitorin perusnäytöltä Monitoiminen monitori pystyy tuomaan näytölle runsaan valikoiman koneen käyttöön ja kunnossapitoon liittyviä tietoja Eco ohjaus tukee reaaliaikaista energian säästöä (esim. vältä pitkiä tyhjäkäyntijaksoja) 12

13 KOMTRAX Helpoin tie korkeampaan tuottavuuteen KOMTRAX edustaa uusinta langatonta seurantateknologiaa. Se välittää sinulle helposti ymmärrettäviä ja kustannuksia säästäviä tietoja kalustostasi ja antaa sinulle tilaisuuden koneittesi suorituskyvyn maksimointiin. Sen luoman laadukkaan ja yhtenäisen tukiverkoston avulla pystyt huolehtimaan ennakkohuolloista ja johtamaan liiketoimintaasi tehokkaasti. KOMTRAX on käytettävissä tietokoneella, älypuhelimella tai tabletilla. Tiedot Saat nopeasti vastaukset koneitasi koskeviin kriittisiin peruskysymyksiin: Mitä koneesi tekevät, milloin ne olivat työssä, missä ne sijaitsevat, miten niitä voidaan käyttää tehokkaammin ja milloin ne on huollettava. Koneittesi suorituskykytiedot välittyvät langattomasti sinun tietokoneellesi ja Komatsu maahantuojallesi joka on valmiina antamaan asiantuntevia analyysejä ja palautetta. Tehokkuus Yksityiskohtaiset tiedot, jotka KOMTRAX asettaa käyttöösi 24 tuntia päivässä 7 päivänä viikossa, antavat sinulle tilaisuuden tehdä parempia päivittäisiä sekä pitkän aikavälin strategisia päätöksiä ilman lisäkustannuksia. Pystyt ennakoimaan ongelmia, minimoimaan seisonta-aikoja, sovittelemaan huoltojen ajoituksia ja pitämään koneesi koko ajan työssä. Mukavuus KOMTRAX mahdollistaa kalustosi hallinnan verkon kautta riippumatta sijainnistasi. Tiedot on pakattu helposti luettavien karttojen, luetteloiden, kaavioiden ja diagrammien muotoon. Näiden tietojen avulla voidaan ennakoida huollon ja varaosien tarve sekä minimoida vianetsintään kuluva aika. 13

14 Kunnossapito helppoa Hyvin esillä olevat huoltokohteet Kookkaiden huolto-ovien avaamista helpottavat kaasujouset. Suurten ovien takaa paljastuvat kaikki päivittäiset huoltokohteet. Pitkät huoltovälit ja keskitetyt suodattimet lyhentävät huoltoihin tarvittavaa aikaa. Komatsu CARE Komatsu CARE on huolto-ohjelma, joka on vakiovaruste useimmissa uusissa Komatsu koneissa. Se kattaa määräaikaishuollot, joista huolehtivat Komatsun kouluttamat asentajat alkuperäisiä Komatsu -varaosia käyttäen. Lisäksi riippuen koneesi moottorista se tarjoaa laajennetun huollon Diesel partikkelisuodattimelle (KDPF) tai Komatsu hapetuskatalysaattorille (KDOC) ja Selektiivisen Katalyyttisen Pelkistämiselle (SCR). Halutessasi lisätietoja, ota yhteyttä Komatsu maahantuojaan. Harvaripainen jäähdytin ja pyörimissuuntaa vaihtava tuuletin Harvaripainen jäähdytin estää tukkeutumisen myös pölyisissä olosuhteissa. Käsin tehtävän puhdistuksen vähentämiseksi pyörimissuuntaa vaihtava tuuletin puhaltaa pölyn ulos automaattisesti tai tarvittaessa. Automaattinen pyörimissuunnan vaihto antaa mahdollisuuden asettaa sekä puhdistusajan että pudistusvälin pituuden tarkoin työolosuhteita vastaavaksi. Värillinen hallinta- ja tarkkailujärjestelmä (EMMS) Suurikokoinen korkearesoluutio monitorinäyttö välittää tietoja koneesta ja useimmat asetukset tehdään sen kautta. Operation Records -valikko näyttää koneen keskimääräisen polttoaineen kulutuksen, käyttötunnit ja muut ominaisuudet. Kuljettajaa varoittavat ja vianmääritystä helpottavat vikakoodit säilyvät näkyvissä selvästi. AdBlue säiliö AdBlue säiliö on sijoitettu koneen oikealle puolelle portaiden taakse täyttämisen helpottamiseksi. Diesel hiukkassuodattimen puhdistus Mitään työajan katkaisua tai pidennystä ei tarvita diesel partikkelisuodattimen regenerointiin. Komatsun hienoon teknologiaan perustuen KDPF regeneraatio tapahtuu automaattisesti tarvittaessa. 14

15 Näyttöpaneelin kunnossapitonäyttö Komatsu Diesel partikkelisuodattimen regenerointinäyttö AdBlue nestetaso ja mittari 15

16 Erikoisvarusteet Työlaitteet Alkuperäisillä Komatsun työlaitteilla varustetut Komatsun pyöräkuormaajat tarjoavat erinomaisen ratkaisun eri teollisuuden aloille. Työlaiteosastomme valmistaa tiettyihin tarkoituksiin sekä erikoiskoneita että -varusteita. Erikoisratkaisut takaavat erinomaisen suorituskyvyn raskaimmissakin olosuhteissa. Jätteenkäsittely Varustelemme pyöräkuormaajamme jätteenkäsittelyssä esiintyvien erilaisten olosuhteiden mukaisesti. Järeitten työlaitteiden lisäksi meillä on tarjolla useita konettasi suojaavia ratkaisuja. Maatalous Helppo käsiteltävyys, luotettavuus ja kattavat turvaominaisuudet tekevät Komatsu maatalous pyöräkuormaajista ihanteellisia työkaluja maatalouden lastaukseen ja materiaalin käsittelyyn. Komatsu pyöräkuormaajat on varustettu vankoilla suoja- ja turvalaitteilla tarjoten täydellisen suojan sekä kuljettajalle että koneelle. 16

17 Laatua, johon voit luottaa Komatsun suunnittelema ja valmistama Moottori, hydrauliikka, voimansiirto sekä etu- ja taka-akselit ovat alkuperäisiä Komatsun valmistamia komponentteja. Niiden kaikille osille pienintä ruuvia myöten on asetettu erittäin korkeat laatuvaatimukset, joiden noudattamista valvotaan tiukan laadunvarmistusjärjestelmän avulla. Osien saumaton yhteensopivuus varmistaa maksimitehokkuuden ja luotettavuuden. Järeät HD-akselit Järeät akselit varmistavat koneen pitkän käyttöiän raskaimmissakin työolosuhteissa. WA320-8 kuormaajassa on vakiona tavanomaiset tasauspyörästöt hyvissä olosuhteissa kuten betonipäällysteellä tai teillä tapahtuvaa työskentelyä varten. Lisävarusteena saatavat automaattiset kitkalukot puolestaan sopivat parhaiten pehmeisiin ja liukkaisiin olosuhteisiin. Elektronisesti ohjattu, ylikuumenemiselta suojattu hydrostaattinen voimansiirto Hydrostaattinen voimansiirto on varustettu nopeuden rajoittimella, joka elektroniikan avulla estää ajonopeutta nousemasta liian korkeaksi alamäkeen ajettaessa varmistaen voimansiirtolaitteiston ja vetojärjestelmän pitkän käyttöiän. Öljykylvyssä oleva monilevyinen ajojarru Monilevyinen ajojarru on koteloitu ja sijoitettu öljykylpyyn. Jarru pysyy puhtaana ja toimii viileässä käyttölämpötilassa mikä pidentää sen huoltovälejä ja käyttöikää. Vääntörasitusta hyvin kestävä vankka runko Öljykylvyssä oleva monilevyinen ajojarru 17

18 Kauhat ja lisälaitteet WA320-8 on poikkeuksellisen monikäyttöinen. Olkoonpa koneesi työkohteena teollisuus, maarakentaminen, tierakentaminen, jätteenkäsittely, maatalous, metsä- tai puunjalostusteollisuus, maisemointi tai kunnallistekniikka löydät oikean, vaatimuksesi täyttävän ratkaisun. Valinnainen 4-pisteen pikaliitin lisää merkittävästi koneen monikäyttöisyyttä. Oivallisia esimerkkejä työlaitevalikoiman monipuolisuudesta ovat: Suuritehoinen yleiskauha Komatsun uudet suuritehoiset kauhat helpottavat kauhan täyttymistä ja huomattavasti korkeammat täyttökertoimet parantavat työtehoa ja alentavat polttoaineen kulutusta. Pitkä pohja lisää kauhojen tilavuutta, laajempi täyttöavautuma ja uusi takaosan muotoilu helpottavat kauhan täyttymistä. Tasauskauha Yksiosaisen sileän pohjan ansiosta tasauskauha soveltuu hyvin sekä kuormaukseen että pinnan tasaukseen. Viistetyt sivulevyt parantavat kauhan tunkeutumiskykyä. Kauha on varustettu leikkuuterän päälle kiinnitetyillä istukoilla ja vaihdettavilla tuppiloilla sekä vaihdettavalla takaterällä. Irtotavarakauha pyöreällä takaosalla Varastokauha pyöreällä takaosalla on oikea ratkaisu käsitellessä irtonaista tai suhteellisen kevyttä materiaalia päällystetyllä alustalla. Pyöristetyn takaosan ja suorien sivujen yhdistelmä mahdollistaa hyvät täyttöominaisuudet ja peinemmän materiaalin valumisen. Hydraulinen pikaliitin Työlaitteiden vaihto käy nopeasti lisävarusteena saatavalla hydraulisella HD-liittimellä. Puristusleukakauha Soveltuu hyvin suurikokoisten ja kunnossapitotyömateriaalien kuten puutarha- tai muovijätteen jne. keräämiseen. Ilman sivulevyjä tätä kauhaa voidaan käyttää myös pihtinä. Korkeakaatokauha Korkeakaatokauha on tarkoitettu kivihiilen ja hakkeen kaltaisten kevyiden materiaalien kuormaamiseen. Kallistussylinterit on sijoitettu kauhan ulko- tai sisäpuolelle. 18

19 Tekniset tiedot MOOTTORI Malli Tyyppi Moottoriteho käyntinopeudella ISO ISO 9249 (moottoriteho) Komatsu SAA6D107E-3 Yhteispaineruiskutuksella varustettu vesijäähdytteinen, vähäpäästöinen, turboahdettu ja välijäähdytetty dieselmoottori rpm 127 kw / 170 hv 123 kw / 165 hv Sylinterien lukumäärä 6 Sylinterimitat, mm halkaisija iskunpituus Iskutilavuus 6,69 l Akku Ah Vaihtovirtalaturi 90 A Ilmanpuhdistimen tyyppi Kuiva ilmanpuhdistin, automaattinen pölynpoisto ja pölymäärän näyttävä esipuhdistin VAIHTEISTO Vetojärjestelmä Hydrostaattinen pumppu Hydrostaattinen moottori Ajonopeudet (eteen-/taaksepäin) TÄYTTÖMÄÄRÄT Jäähdytysjärjestelmä Polttoainesäiliö Moottoriöljy Hydrauliikkajärjestelmä Etuakseli Taka-akseli Siirtovaihteisto AdBlue säiliö Elektronisesti ohjattu hydrostaattinen voimansiirto, jossa ajosuuntaa voidaan vaihtaa täydellä kuormituksella. Kiinteällä välityssuhteella varustettu vaihteisto. Portaaton ajonopeuden rajoitin 1 muuttuvatilavuuksinen mäntäpumppu 2 muuttuvatilavuuksista mäntämoottoria 4/4 Suurimmat ajonopeudet (eteen-/taaksepäin) (renkaat 20.5 R25) 1. vaihde 1-13 km/h 2. vaihde 13 km/h 3. vaihde 19 km/h 4. vaihde 38 km/h AKSELIT JA RENKAAT Järjestelmä Etuakseli Taka-akseli Alennusvaihde Tasauspyörästö Päätepyörästö Renkaat 4-pyöräveto Komatsu HD -akseli, puoliksi kevennetty, kiinteä, tavanomainen tasauspyörästö, (kitkalukot ovat lisävaruste) Komatsu HD -akseli, puoliksi kevennetty, keskeltä tuettu, 24 heilahduskulma, tavanomainen tasauspyörästö, (kitkalukot ovat lisävaruste) Kierähampainen kartiohammaspyörä Suora kartiohammaspyöräpari Öljykylvyssä oleva planeettapyörästö 20.5 R25 (vakio) 35,1 l 245 l 23 l 92 l 27 l 25,5 l 5,8 l 14 l JARRUT Ajojarrut Seisontajarru Hätäjarru HYDRAULIIKKAJÄRJESTELMÄ Tyyppi Hydraulipumppu Täyshydraulinen kaksipiirinen j ärjestelmä kaikkiin pyöriin vaikuttavat huoltovapaat öljykylpylevyjarrut Sähkökäyttöinen, huoltovapaat öljykylpylevyjarrut Käyttää seisontajarrua Komatsu CLSS (Closed Load Sensing System) Muuttuvatilavuuksinen mäntäpumppu 310 kg/cm² 180 l/min 2/1 Työpaine (maks.) Suurin tuotto Nosto-/kallistussylinterien lukumäärä Sylinterimitat, halkaisija iskunpituus Nostosylinteri mm Kallistussylinteri mm Hallintavivut Esiohjattu, yksivipujärjestelmä Hydrauliikkajärjestelmän työkierrosaika nimelliskuorma kauhassa Nosto 6,3 s Lasku (kauha tyhjänä) 3,5 s Tyhjennys 1,9 s OHJAUSJÄRJESTELMÄ Järjestelmä Runko-ohjaus Tyyppi Täyshydraulinen ohjaus Ohjauskulma kumpaankin 40 suuntaan Ohjauspumppu Mäntäpumppu Työpaine 210 kg/cm² Pumpun tuotto 180 l/min Ohjaussylintereiden lukumäärä 2 Sylinterimitat, mm halkaisija iskunpituus OHJAAMO SpaceCab : Kaksiovinen ohjaamo täyttää ISO 3471 ja SAE J1040c standardien ROPS -rakenteille asettamat vaatimukset sekä ISO 3449 standardin FOPS -rakenteita koskevat vaatimukset. Paineistettu ja ilmastoitu ohjaamo on meluvaimennettu ja asennettu nestettä sisältävien joustintukien varaan. ROPS = Koneen ympäripyörähtämisen kestävä rakenne FOPS = Putoavilta esineiltä suojaava rakenne. PÄÄSTÖARVOT Moottorin päästöt Täyttää EU Vaihe IV -päästömääräykset Äänitaso LwA, ulkoinen melu 105 db(a) (2000/14/EC Vaihe II) LpA, melutaso 68 db(a) ohjaamossa (ISO 6396 dynaaminen melutaso) Tärinätasot (EN 12096:1997) Käsi/käsivarsi 2,5 m/s² (mittausepävarmuus K = 0,43 m/s²) Vartalo 0,5 m/s² (mittausepävarmuus K = 1,46 m/s²) Sisältää fluorattua kasvihuonekaasu HFC-134a (GWP 1430). Kaasun määrä 1,0 kg, vastaava CO2 1,43 t. 19

20 Päämitat ja suoritusarvot MITAT JA SUORITUSARVOT Tasauskauha Irtomateriaalikauha hampailla pultattu hampailla pultattu hampailla hampailla varustettuna terä varustettuna terä varustettuna varustettuna Kauhan kiinnitys (tappi-/pikaliitinkiinnitys) tappi tappi QC QC tappi tappi Kauhan tilavuus (ISO 7546 kukkura) m³ 2,7 2,9 2,7 2,9 3,0 3,2 Myyntikoodi C42 C43 C72 C73 C32 C33 Materiaalin tiheys (maks.) t/m³ 1,74 1,50 1,65 1,51 1,57 1,45 Kauhan paino kg Staatt. kaatokuorma runko suorana kg Staatt. kaatokuorma 40 ohjauskulmalla kg Irrotusvoima kn 172,3 161,5 148,3 140,3 164,3 154,4 Työpaino kg Kääntösäde renkaasta mitattuna mm Kääntösade renkaan keskeltä mitattuna mm Kääntösäde kauhan kulmasta mitattuna mm a Ulottuma 45º tyhjennyskulmalla mm b Tyhjennys. 45º tyhjennyskulmalla mm c Saranatapin korkeus mm d Kauhan takareunan korkeus mm e Kaivusyvyys mm f Suurin kuormaus. 45º tyhjennyskulmalla mm A Kokonaispituus kauha maassa mm B Akseliväli mm C Kauhan leveys mm D Leveys renkaista mitattuna mm E Raideleveys mm F Pienin maavara mm H Kokonaiskorkeus mm Ilmoitetut mitat perustuvat 20.5 R25 renkaisiin Vakio aisasto lisävastapainolla A15, korkeanostovarsisto lisävastapainolla A25 BOC: Pulttikiinnitteinen huulilevy 20

21 Irtomateriaalikauha hampailla varustettuna KAUHAN VALINTAOHJE Suuritehoinen yleiskauha Tasauskauha KORKEANOSTOVARSISTO Irtomateriaalikauha Suuritehoinen yleiskauha hampailla pultattu varustettuna terä pultattu hampailla pultattu hampailla pultattu hampailla pultattu hampailla hampailla terä varustettuna terä varustettuna terä varustettuna terä varustettuna varustettuna QC QC tappi tappi QC QC tappi tappi tappi tappi tappi tappi 2,7 2,9 2,6 2,8 2,6 2,8 2,7 2,9 3,0 3,2 2,6 2,8 C72 C73 C14 C15 C84 C85 C42 C43 C32 C33 C14 C15 1,65 1,51 1,80 1,65 1,72 1,57 1,39 1,27 1,25 1,15 1,44 1, ,3 140,3 167,1 156,7 145, ,4 165, , MITTOJEN JA PAINOJEN MUUTOKSET: Renkaat 20.5 R25 L5 Renkaat 23.5 R25 L3 Lisävastapainot sivuille (A25) Ilman lisävastapainoja sivuilla (A15) Työpaino kg Materiaalin tiheys (maks.) kg +0,06 +0,03 +0,04-0,07 Staatt. kaatokuorma runko suorana kg Staatt. kaatokuorma 40 ohjauskulmalla kg Ulottuma 45º tyhjennyskulmalla mm Tyhjennys. 45º tyhjennyskulmalla mm Leveys renkaista mitattuna mm Kokonaiskorkeus mm % 2,7 Tasauskauha hampailla varustettuna Kauhan täyttökerroin Kauhan tilavuus (m³) 3,0 2,6 2,8 Irtomateriaalikauha hampailla varustettuna Suuritehoinen yleiskauha hampailla varustettuna Suuritehoinen yleiskauha pultattu terä 2,6 Suuritehoinen yleiskauha hampailla varustettuna (korkeanosto) Materiaalin tiheys (kg/m³) 21

22 Päämitat ja suoritusarvot HAARUKOIDEN PIIKIT Myyntikoodi C57 Trukkipiikin pituus mm A Maks. ulottuma maan tasossa mm B Maks. ulottuma mm C Maks. ulottuma pinottaessa mm 830 C a Nostovarsien yläpään korkeus trukkihaarukoilla varustettuna mm b Saranatapin korkeus mm c Suurin pinoamiskorkeus mm d Haarukoiden korkeus suurimmalla ulottumalla mm a b c B Kaatokuorma runko suorana kg Kaatokuorma runko käännettynä kg d Suurin hyötykuorma (EN474-3, 80%) kg Suurin hyötykuorma (EN474-3, 60%) kg Työpaino trukkihaarukoilla varustettuna kg A KEVYEN TAVARAN KAUHA pultattu terä Myyntikoodi Q36 Q67 Kauhan kiinnitys (tappi-/pikaliitinkiinnitys) QC QC Kauhan tilavuus (ISO 7546 kukkura) m³ 4,8 4,8 Materiaalin tiheys t/m³ 1,00 1,00 Nimelliskuorma kg Kauhan leveys mm Kauhan paino kg A Ulottuma 45º tyhjennyskulmalla mm a Kauhan takareunan korkeus mm a b c A b Saranatapin korkeus mm c Suurin kuormaus. 45º tyhjennyskulmalla mm d d Tyhjennys. 45º tyhjennyskulmalla mm TYYPILLISIÄ MATERIAALIEN TIHEYKSIÄ (KG/M³) Basaltti Bauksiitti, kaoliini Multa, kuiva varastoitu Multa, märkä kaivettu Kipsi, louhittu Kipsi, murskattu Graniitti, louhittu Kalkkikivi, louhittu Kalkkikivi, murskattu Sora, seulomaton Sora, kuiva Sora, kuiva, 6-50 mm Sora, märkä, 6-50 mm Hiekka, kuiva, irtonainen Hiekka, kostea Hiekka, märkä Hiekka ja savi, irtonainen Hiekka ja sora, kuiva Hiekkakivi Saviliuske Kuona, rikottu Kivimurske Savi, häiriintymätön Savi, kuiva Savi, märkä Savi ja sora, kuiva Savi ja sora, märkä Ilmoitetut mitat perustuvat 20.5 R25 renkaisiin. 22
