1 IQeco YKSIKKÖSÄÄTIMET

2 TRENDIN UUSIMMAT JA TEHOKKAIMMAT YKSIKKÖSÄÄTIMET IQeco on Trendin uusin ja nimensä mukaisesti energiatehokkain yksikkösäädinten valikoima. Nämä IQL-valikoiman menestyksen pohjalta luodut, uusinta tekniikkaa edustavat säätimet tarjoavat entistä suuremman kapasiteetin, monipuolisemman toiminnan sekä enemmän tuloja ja lähtöjä kuin muut vastaavan kokoluokan Yksikkösäätimet. Tämä vapaasti ohjelmoitavien sekä kiinteästi ohjelmoitujen säädinten valikoima sopeutuu käytettäväksi monissa sovelluksissa aina yksinkertaisen puhallinkonvektorin ohjauksesta monimutkaisiin huonesäätöratkaisuihin. Tekniset ominaisuudet Vapaasti ohjelmoitavat ja valmiiksi ohjelmoidut mallit Jopa 20 määritettävissä olevaa tuloa ja lähtöä Saatavilla kattava valikoima ohjelmamalleja (Strategia-kirjasto) (esiasennettuna tai ladattavana) Monipuoliset trendaus-ja lokivaihtoedot jopa 20 pisteelle Täysivaltainen Trendiläinen, yhteensopiva SET:n, 963:n, IQView n ym. kanssa Jopa 60 % energiatehokkaampi IQeco hyödyntää energiatehokkaita EUBAC-hyväksyttyjä säätöohjelmia yhdessä uusien energian käyttöön liittyvien strategiamoduulien kanssa. Säätimet sisältävät myös virtuaalisen mittaustoiminnon. IQeco 230 V on jopa 60 prosenttia energiatehokkaampi kuin muut vastaavat markkinoilla olevat säätimet. Kustannustehokas Valikoima sisältää kolme eri mallia, joiden laite- ja ohjelmisto-määritykset vaihtelevat tarvittavien säätöspesifikaatioiden mukaan. Se tarkoittaa, että voit valita täsmälleen haluamasi säätö- ja ohjaustason, mikä tekee näistä säätimistä erittäin kustannustehokkaita. Helppo asentaa Trend on tehnyt IQeco-säädinten asentamisesta ja käyttöönotosta erittäin helppoa hyödyntämällä ohjelmamalleja, viivakoodien lukua ja uusia käyttöönottotyökaluja. säätimet ovat myös täysin yhteensopivia vanhempien Trend-järjestelmien kanssa. Joustava ratkaisu tulevaisuuden kannalta Jos tarvitset myöhemmin lisää ominaisuuksia, IQeco-säätimesi voidaan päivittää helposti kentällä esimerkiksi kiinteäyksikkö voidaan avata ohjelmoitavaksi. Säätimissä hyödynnetään myös tiedonsiirtoa BACnet-protokollan avulla, joten ne tarjoavat joustavat integrointivaihtoehdot. Kun haluat energia- ja kustannustehokkaan sekä nopeasti ja helposti asennettavan yksikkösäätimen, jota voidaan mukauttaa tarpeidesi mukaan, uusi IQeco-valikoima on sinun valintasi. BACnet MSTP -kommunikointi BACnet ASC -profiili, WSP-sertifioitu

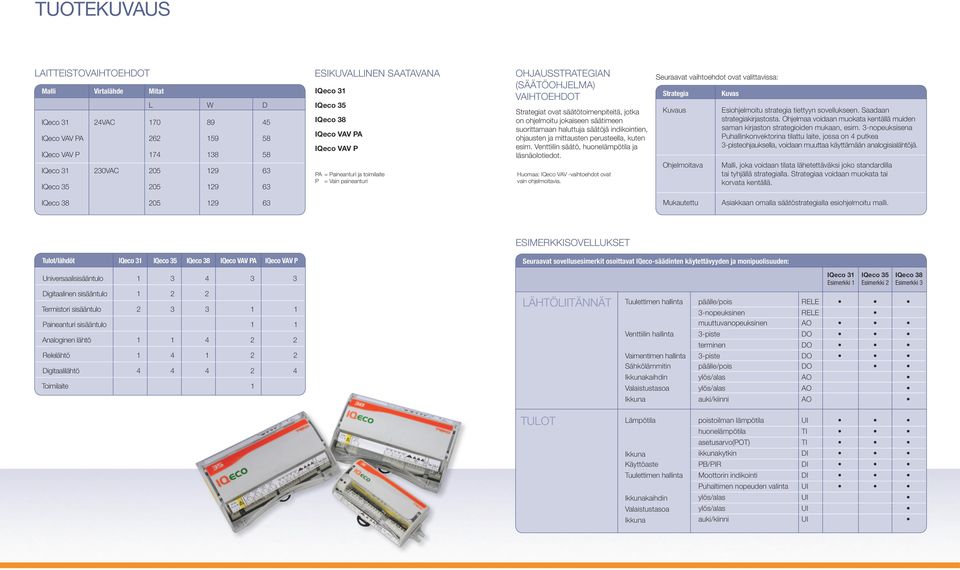

3 TUOTEKUVAUS Laitteistovaihtoehdot Malli Virtalähde Mitat L W D IQeco 3 24VAC IQeco VAV Pa IQeco VAV P esikuvallinen saatavana IQeco 3 IQeco 35 IQeco 38 IQeco VAV PA IQeco VAV P Ohjausstrategian (säätöohjelma) vaihtoehdot Strategiat ovat säätötoimenpiteitä, jotka on ohjelmoitu jokaiseen säätimeen suorittamaan haluttuja säätöjä indikointien, ohjausten ja mittausten perusteella, kuten esim. Venttiilin säätö, huonelämpötila ja läsnäolotiedot. Seuraavat vaihtoehdot ovat valittavissa: Strategia Kuvaus Kuvas Esiohjelmoitu strategia tiettyyn sovellukseen. Saadaan strategiakirjastosta. Ohjelmaa voidaan muokata kentällä muiden saman kirjaston strategioiden mukaan, esim. 3-nopeuksisena Puhallinkonvektorina tilattu laite, jossa on 4 putkea 3-pisteohjauksella, voidaan muuttaa käyttämään analogisialähtöjä. IQeco 3 230VAC IQeco PA = Paineanturi ja toimilaite P = Vain paineanturi Huomaa: IQeco VAV -vaihtoehdot ovat vain ohjelmoitavia. Ohjelmoitava Malli, joka voidaan tilata lähetettäväksi joko standardilla tai tyhjällä strategialla. Strategiaa voidaan muokata tai korvata kentällä. IQeco Mukautettu Asiakkaan omalla säätöstrategialla esiohjelmoitu malli. ESIMERKKISOVELLUKSET Tulot/lähdöt IQeco 3 IQeco 35 IQeco 38 IQeco VAV PA IQeco VAV P Seuraavat sovellusesimerkit osoittavat IQeco-säädinten käytettävyyden ja monipuolisuuden: Universaalisisääntulo Digitaalinen sisääntulo 2 2 Termistori sisääntulo Paineanturi sisääntulo Analoginen lähtö Relelähtö Digitaalilähtö Toimilaite LäHTÖLIITÄNNÄT IQeco 3 IQeco 35 IQeco 38 Esimerkki Esimerkki 2 Esimerkki 3 Tuulettimen hallinta päälle/pois RELE 3-nopeuksinen RELE muuttuvanopeuksinen AO Venttiilin hallinta 3-piste DO terminen DO Vaimentimen hallinta 3-piste DO Sähkölämmitin päälle/pois DO Ikkunakaihdin ylös/alas AO Valaistustasoa ylös/alas AO Ikkuna auki/kiinni AO TULOT Lämpötila poistoilman lämpötila UI huonelämpötila TI asetusarvo(pot) TI Ikkuna ikkunakytkin DI Käyttöaste PB/PIR DI Tuulettimen hallinta Moottorin indikointi DI Puhaltimen nopeuden valinta UI Ikkunakaihdin ylös/alas UI Valaistustasoa ylös/alas UI Ikkuna auki/kiinni UI

perusteella, kuten esim. Venttiilin säätö, huonelämpötila ja läsnäolotiedot. Seuraavat vaihtoehdot ovat valittavissa: Strategia Kuvaus Kuvas Esiohjelmoitu strategia tiettyyn sovellukseen.

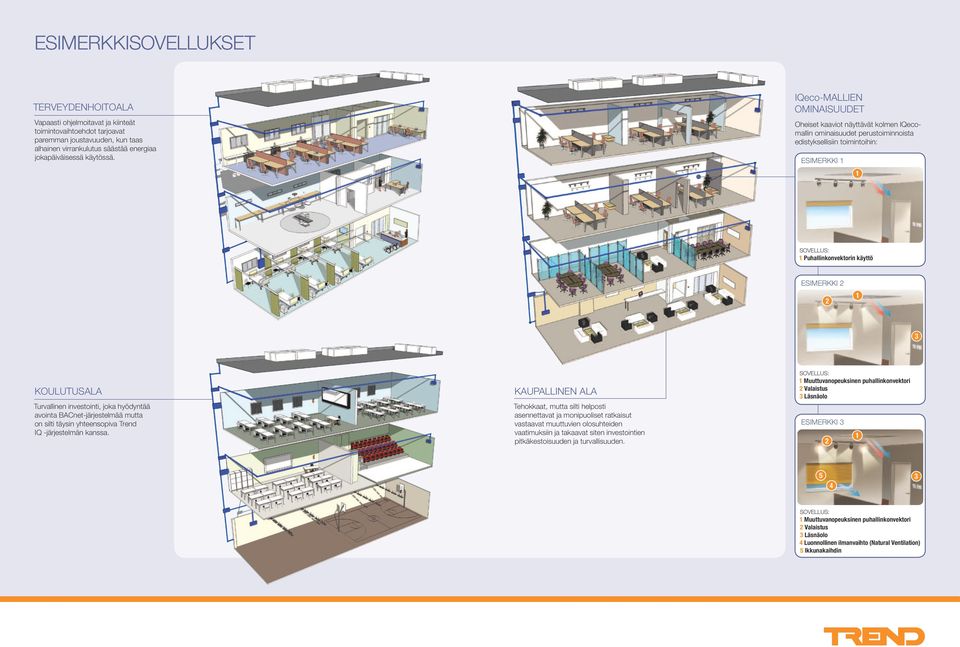

4 ESIMERKKISOVELLUKSET Terveydenhoitoala Vapaasti ohjelmoitavat ja kiinteät toimintovaihtoehdot tarjoavat paremman joustavuuden, kun taas alhainen virrankulutus säästää energiaa jokapäiväisessä käytössä. IQeco-mallien ominaisuudet Oheiset kaaviot näyttävät kolmen IQecomallin ominaisuudet perustoiminnoista edistyksellisiin toimintoihin: ESIMERKKI Puhallinkonvektorin käyttö ESIMERKKI Koulutusala Turvallinen investointi, joka hyödyntää avointa BACnet-järjestelmää mutta on silti täysin yhteensopiva Trend IQ -järjestelmän kanssa. Kaupallinen ala Tehokkaat, mutta silti helposti asennettavat ja monipuoliset ratkaisut vastaavat muuttuvien olosuhteiden vaatimuksiin ja takaavat siten investointien pitkäkestoisuuden ja turvallisuuden. Muuttuvanopeuksinen puhallinkonvektori 2 Valaistus 3 Läsnäolo ESIMERKKI Muuttuvanopeuksinen puhallinkonvektori 2 Valaistus 3 Läsnäolo 4 Luonnollinen ilmanvaihto (Natural Ventilation) 5 Ikkunakaihdin

IQeco-mallien ominaisuudet Oheiset kaaviot näyttävät kolmen IQecomallin ominaisuudet perustoiminnoista edistyksellisiin toimintoihin: ESIMERKKI Puhallinkonvektorin käyttö ESIMERKKI 2 2 3 Koulutusala

5 Lifesafety Austria GmbH Lemböckgasse 49 A-230 Vienna Austria Tel: Fax: (China) Co Ltd 35F Tower A City Center 00 Zunyi Road Shanghai China Tel: +86 (2) Fax: +86 (2) Østergade 23-29, 3. sal DK-8000 Århus C Danmark Tel: Fax: Novar GmbH Bereich Trend Strahlenbergerstrasse Offenbach Deutschland Tel: +49 (0) Fax: +49 (0) Avenida de la Vega No Edificio Veganova Edificio 2 Planta a Oficina No Alcobendas 2808 Madrid España Tel: Fax: , Avenue du Marais Parc des Algorithmes Immeuble Sophocle 9585 Argenteuil France Tel: +33 (0) Fax: +33 (0) Automation India Ltd No. 2234, 23rd Cross, K.R. Road Banashankari IInd Stage Bangalore India Tel: Fax: Via del Tintoretto, 5 Cassano Magnago VA 202 Italia Tel: Fax: Engineering Sdn.Bhd st Floor, Block B, No 0, Jalan Bersatu 3/ Petaling Jaya Selangor Darul Ehsan Malaysia Tel: Fax: Ltd Laarderhoogtweg 8 0 EA Amsterdam Z.O Nederland Tel: +3 (0) Fax: +3 (0) (biuro Honeywell) ul. Marynarska Warszawa Polska Tel: Fax: Ltd Kievskaya 7 Moscow 2059 Russia Tel: Fax: (Middle East) 8th Floor, Golden Tower Buhaira Corniche PO Box 6098 Sharjah United Arab Emirates Tel: +97 (6) Fax: +97 (6) Americas th Avenue NE Redmond WA USA Tel: + (425) Fax: + (425) Limited Albery House, Springfield Road, Horsham, West Sussex, RH2 2PQ, United Kingdom Telephone: +44 (0) Mkt 05 v

sal DK-8000 Århus C Danmark Tel: +45 7020 9955 Fax: +45 7020 9957 Novar GmbH Bereich Trend Strahlenbergerstrasse 0-2 63067 Offenbach Deutschland Tel: +49 (0) 69 80 64 00 Fax: +49 (0) 69 80 64 0
