Fonel GAC4+ GSM-POHJAINEN HÄLYTYS- JA OHJAUSKESKUS ASENNUS- JA KÄYTTÖOHJE
|
|
- Riikka Jaakkola
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 Fonel GAC4+ GSM-POHJAINEN HÄLYTYS- JA OHJAUSKESKUS ASENNUS- JA KÄYTTÖOHJE V
2 SISÄLLYSLUETTELO 1. Tekniset ominaisuudet 3 2. Pikaohje 4 3. Asennus 3.1 Perusasetukset Virransyöttölaitteen ja lämpötila-anturin kytkentä Käynnistys Valvontasilmukat Ohjauslähdöt Ilmaisimien ja sireenin jännitesyöttö Ohituskytkin ja kytkentätila Jumpperivalinnat Tehdasasetusten palautus 3.10 Lämpötila-anturi Mittauskanavat Pakkasvahti 7 4. Toiminta 4.1 Puhelinnumerot Avautuva / sulkeutuva silmukka Viipeet ja silmukoiden ohitus Mittaukset Hälytyssoitto Esto Pakkasvahti Tapahtumaloki 9 5. Ilmoitukset, ohjaukset ja tilatietokyselyt 5.1 Ilmoitukset Ohjaukset Tilatietokyselyt Asetukset 6.1 Asetuskomennot Tekstiviestien asetus Puhelinnumeroiden asetus Silmukoiden parametrien asetus Mittausten ylä- ja alarajojen asetus Pakkasvahdin asetus Automaattilähetyksen asetus Soittonumeroiden asetus Tehdasasetusten palautus Sireenilähdön toiminta Asetukset GAC-SOFT ohjelmalla Muut lisävarusteet Ohjelmointitaulukko Liite Kytkentäohjeet Liite 2, Liite

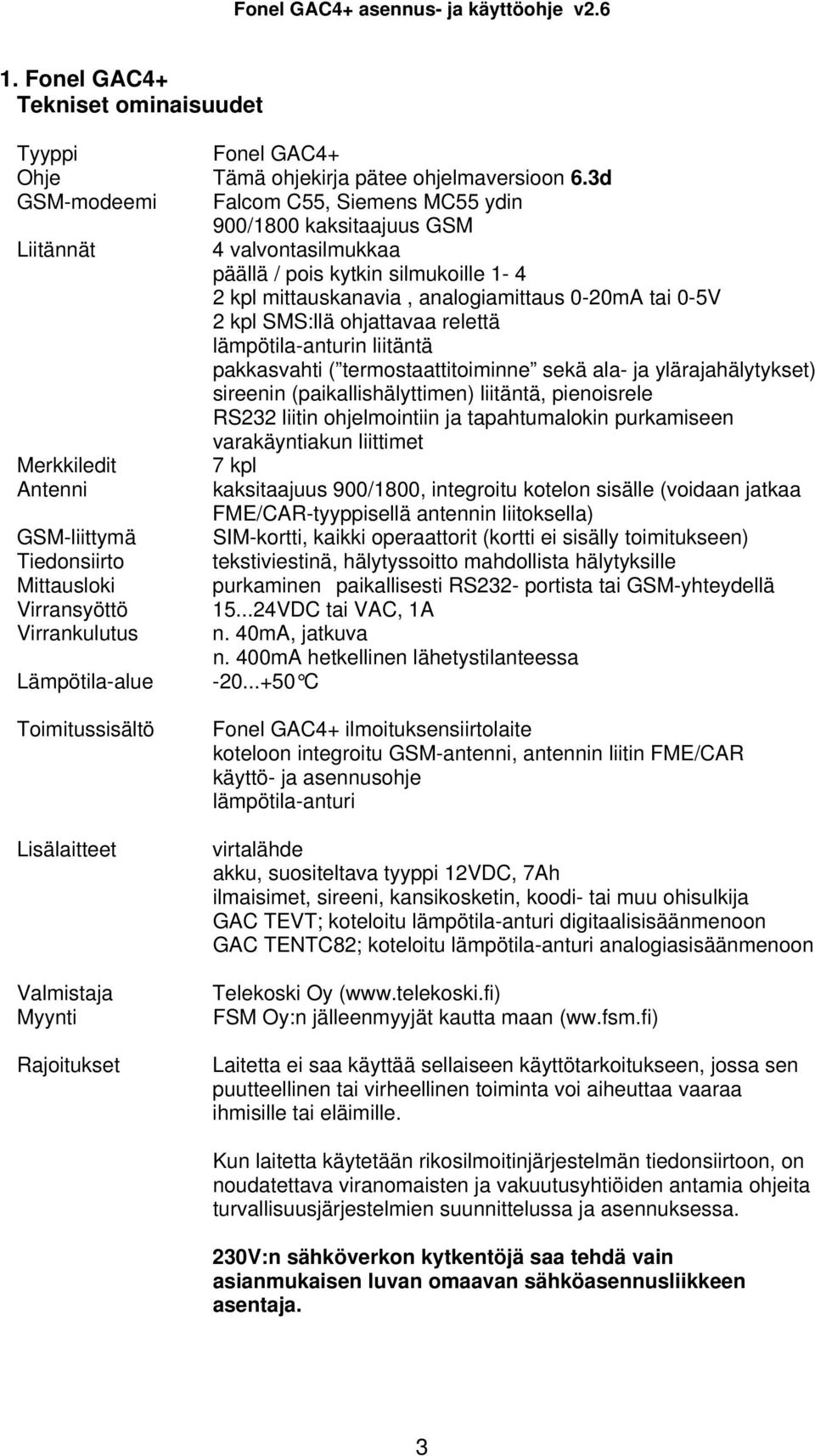

3 1. Fonel GAC4+ Tekniset ominaisuudet Tyyppi Fonel GAC4+ Ohje Tämä ohjekirja pätee ohjelmaversioon 6.3d GSM-modeemi Falcom C55, Siemens MC55 ydin 900/1800 kaksitaajuus GSM Liitännät 4 valvontasilmukkaa päällä / pois kytkin silmukoille kpl mittauskanavia, analogiamittaus 0-20mA tai 0-5V 2 kpl SMS:llä ohjattavaa relettä lämpötila-anturin liitäntä pakkasvahti ( termostaattitoiminne sekä ala- ja ylärajahälytykset) sireenin (paikallishälyttimen) liitäntä, pienoisrele RS232 liitin ohjelmointiin ja tapahtumalokin purkamiseen varakäyntiakun liittimet Merkkiledit 7 kpl Antenni kaksitaajuus 900/1800, integroitu kotelon sisälle (voidaan jatkaa FME/CAR-tyyppisellä antennin liitoksella) GSM-liittymä SIM-kortti, kaikki operaattorit (kortti ei sisälly toimitukseen) Tiedonsiirto tekstiviestinä, hälytyssoitto mahdollista hälytyksille Mittausloki purkaminen paikallisesti RS232- portista tai GSM-yhteydellä Virransyöttö VDC tai VAC, 1A Virrankulutus n. 40mA, jatkuva n. 400mA hetkellinen lähetystilanteessa Lämpötila-alue C Toimitussisältö Lisälaitteet Valmistaja Myynti Rajoitukset Fonel GAC4+ ilmoituksensiirtolaite koteloon integroitu GSM-antenni, antennin liitin FME/CAR käyttö- ja asennusohje lämpötila-anturi virtalähde akku, suositeltava tyyppi 12VDC, 7Ah ilmaisimet, sireeni, kansikosketin, koodi- tai muu ohisulkija GAC TEVT; koteloitu lämpötila-anturi digitaalisisäänmenoon GAC TENTC82; koteloitu lämpötila-anturi analogiasisäänmenoon Telekoski Oy ( FSM Oy:n jälleenmyyjät kautta maan (ww.fsm.fi) Laitetta ei saa käyttää sellaiseen käyttötarkoitukseen, jossa sen puutteellinen tai virheellinen toiminta voi aiheuttaa vaaraa ihmisille tai eläimille. Kun laitetta käytetään rikosilmoitinjärjestelmän tiedonsiirtoon, on noudatettava viranomaisten ja vakuutusyhtiöiden antamia ohjeita turvallisuusjärjestelmien suunnittelussa ja asennuksessa. 230V:n sähköverkon kytkentöjä saa tehdä vain asianmukaisen luvan omaavan sähköasennusliikkeen asentaja. 3

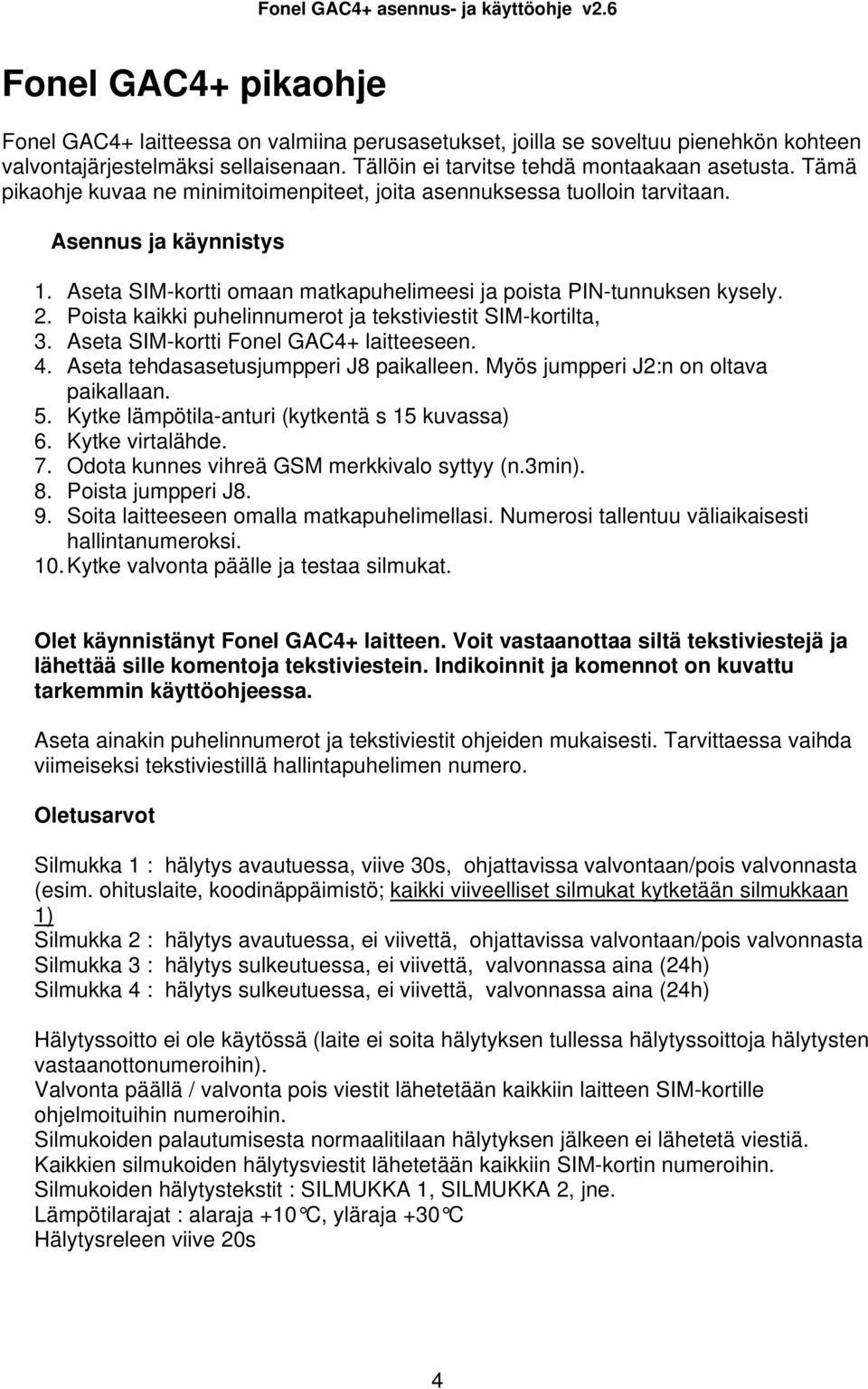

4 Fonel GAC4+ pikaohje Fonel GAC4+ laitteessa on valmiina perusasetukset, joilla se soveltuu pienehkön kohteen valvontajärjestelmäksi sellaisenaan. Tällöin ei tarvitse tehdä montaakaan asetusta. Tämä pikaohje kuvaa ne minimitoimenpiteet, joita asennuksessa tuolloin tarvitaan. Asennus ja käynnistys 1. Aseta SIM-kortti omaan matkapuhelimeesi ja poista PIN-tunnuksen kysely. 2. Poista kaikki puhelinnumerot ja tekstiviestit SIM-kortilta, 3. Aseta SIM-kortti Fonel GAC4+ laitteeseen. 4. Aseta tehdasasetusjumpperi J8 paikalleen. Myös jumpperi J2:n on oltava paikallaan. 5. Kytke lämpötila-anturi (kytkentä s 15 kuvassa) 6. Kytke virtalähde. 7. Odota kunnes vihreä GSM merkkivalo syttyy (n.3min). 8. Poista jumpperi J8. 9. Soita laitteeseen omalla matkapuhelimellasi. Numerosi tallentuu väliaikaisesti hallintanumeroksi. 10. Kytke valvonta päälle ja testaa silmukat. Olet käynnistänyt Fonel GAC4+ laitteen. Voit vastaanottaa siltä tekstiviestejä ja lähettää sille komentoja tekstiviestein. Indikoinnit ja komennot on kuvattu tarkemmin käyttöohjeessa. Aseta ainakin puhelinnumerot ja tekstiviestit ohjeiden mukaisesti. Tarvittaessa vaihda viimeiseksi tekstiviestillä hallintapuhelimen numero. Oletusarvot Silmukka 1 : hälytys avautuessa, viive 30s, ohjattavissa valvontaan/pois valvonnasta (esim. ohituslaite, koodinäppäimistö; kaikki viiveelliset silmukat kytketään silmukkaan 1) Silmukka 2 : hälytys avautuessa, ei viivettä, ohjattavissa valvontaan/pois valvonnasta Silmukka 3 : hälytys sulkeutuessa, ei viivettä, valvonnassa aina (24h) Silmukka 4 : hälytys sulkeutuessa, ei viivettä, valvonnassa aina (24h) Hälytyssoitto ei ole käytössä (laite ei soita hälytyksen tullessa hälytyssoittoja hälytysten vastaanottonumeroihin). Valvonta päällä / valvonta pois viestit lähetetään kaikkiin laitteen SIM-kortille ohjelmoituihin numeroihin. Silmukoiden palautumisesta normaalitilaan hälytyksen jälkeen ei lähetetä viestiä. Kaikkien silmukoiden hälytysviestit lähetetään kaikkiin SIM-kortin numeroihin. Silmukoiden hälytystekstit : SILMUKKA 1, SILMUKKA 2, jne. Lämpötilarajat : alaraja +10 C, yläraja +30 C Hälytysreleen viive 20s 4

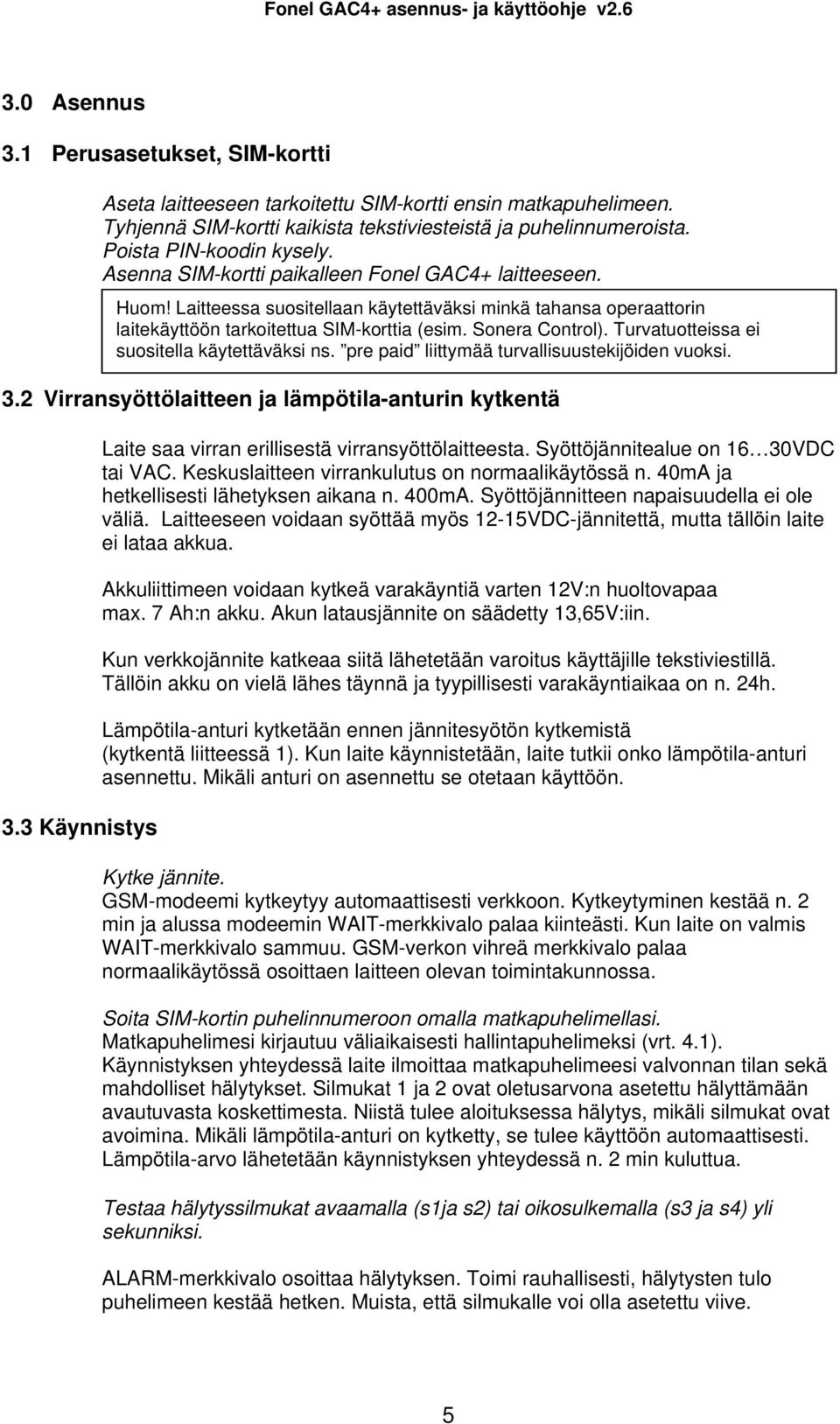

5 3.0 Asennus 3.1 Perusasetukset, SIM-kortti Aseta laitteeseen tarkoitettu SIM-kortti ensin matkapuhelimeen. Tyhjennä SIM-kortti kaikista tekstiviesteistä ja puhelinnumeroista. Poista PIN-koodin kysely. Asenna SIM-kortti paikalleen Fonel GAC4+ laitteeseen. Huom! Laitteessa suositellaan käytettäväksi minkä tahansa operaattorin laitekäyttöön tarkoitettua SIM-korttia (esim. Sonera Control). Turvatuotteissa ei suositella käytettäväksi ns. pre paid liittymää turvallisuustekijöiden vuoksi. 3.2 Virransyöttölaitteen ja lämpötila-anturin kytkentä 3.3 Käynnistys Laite saa virran erillisestä virransyöttölaitteesta. Syöttöjännitealue on 16 30VDC tai VAC. Keskuslaitteen virrankulutus on normaalikäytössä n. 40mA ja hetkellisesti lähetyksen aikana n. 400mA. Syöttöjännitteen napaisuudella ei ole väliä. Laitteeseen voidaan syöttää myös 12-15VDC-jännitettä, mutta tällöin laite ei lataa akkua. Akkuliittimeen voidaan kytkeä varakäyntiä varten 12V:n huoltovapaa max. 7 Ah:n akku. Akun latausjännite on säädetty 13,65V:iin. Kun verkkojännite katkeaa siitä lähetetään varoitus käyttäjille tekstiviestillä. Tällöin akku on vielä lähes täynnä ja tyypillisesti varakäyntiaikaa on n. 24h. Lämpötila-anturi kytketään ennen jännitesyötön kytkemistä (kytkentä liitteessä 1). Kun laite käynnistetään, laite tutkii onko lämpötila-anturi asennettu. Mikäli anturi on asennettu se otetaan käyttöön. Kytke jännite. GSM-modeemi kytkeytyy automaattisesti verkkoon. Kytkeytyminen kestää n. 2 min ja alussa modeemin WAIT-merkkivalo palaa kiinteästi. Kun laite on valmis WAIT-merkkivalo sammuu. GSM-verkon vihreä merkkivalo palaa normaalikäytössä osoittaen laitteen olevan toimintakunnossa. Soita SIM-kortin puhelinnumeroon omalla matkapuhelimellasi. Matkapuhelimesi kirjautuu väliaikaisesti hallintapuhelimeksi (vrt. 4.1). Käynnistyksen yhteydessä laite ilmoittaa matkapuhelimeesi valvonnan tilan sekä mahdolliset hälytykset. Silmukat 1 ja 2 ovat oletusarvona asetettu hälyttämään avautuvasta koskettimesta. Niistä tulee aloituksessa hälytys, mikäli silmukat ovat avoimina. Mikäli lämpötila-anturi on kytketty, se tulee käyttöön automaattisesti. Lämpötila-arvo lähetetään käynnistyksen yhteydessä n. 2 min kuluttua. Testaa hälytyssilmukat avaamalla (s1ja s2) tai oikosulkemalla (s3 ja s4) yli sekunniksi. ALARM-merkkivalo osoittaa hälytyksen. Toimi rauhallisesti, hälytysten tulo puhelimeen kestää hetken. Muista, että silmukalle voi olla asetettu viive. 5

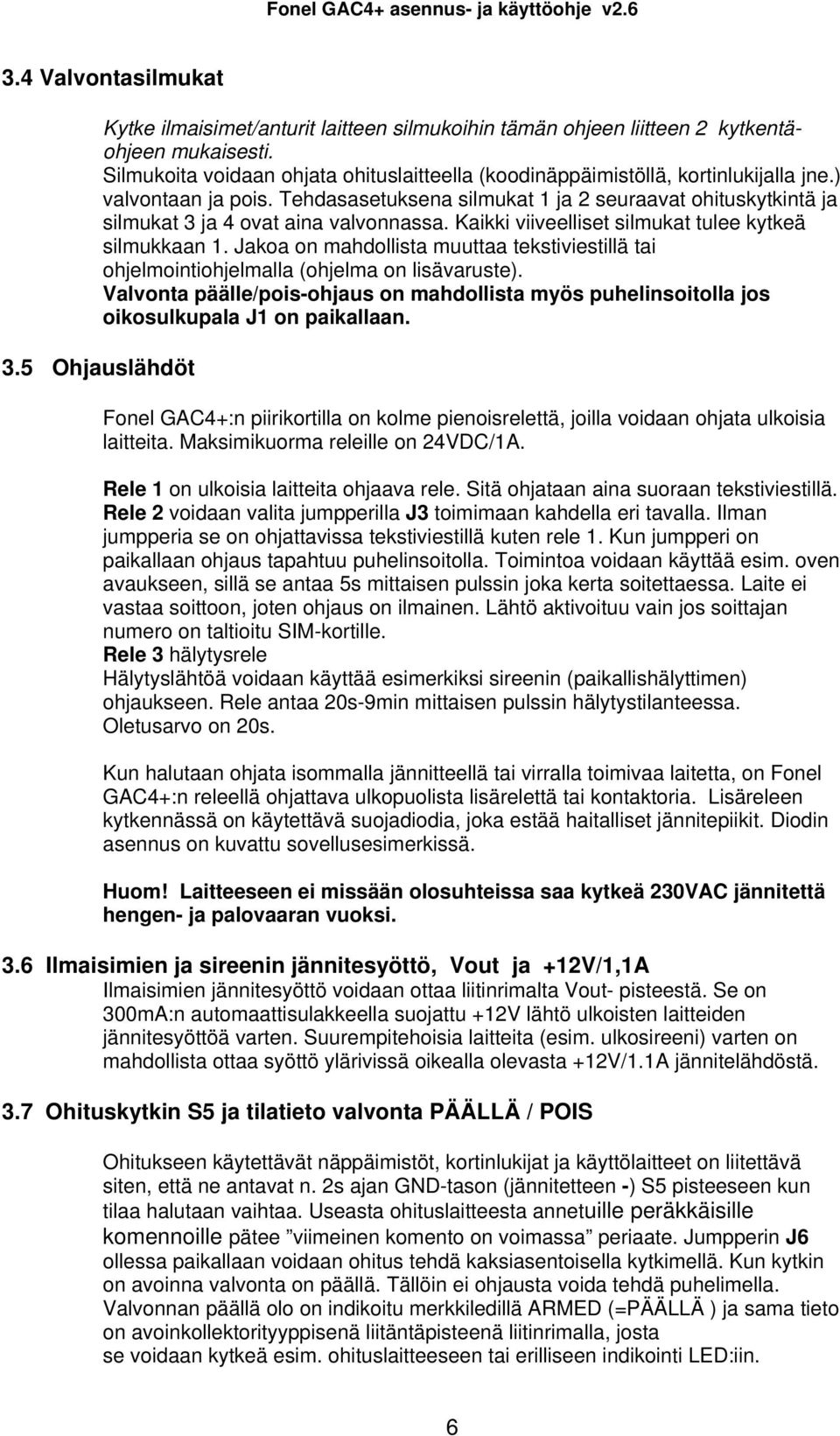

6 3.4 Valvontasilmukat 3.5 Ohjauslähdöt Kytke ilmaisimet/anturit laitteen silmukoihin tämän ohjeen liitteen 2 kytkentäohjeen mukaisesti. Silmukoita voidaan ohjata ohituslaitteella (koodinäppäimistöllä, kortinlukijalla jne.) valvontaan ja pois. Tehdasasetuksena silmukat 1 ja 2 seuraavat ohituskytkintä ja silmukat 3 ja 4 ovat aina valvonnassa. Kaikki viiveelliset silmukat tulee kytkeä silmukkaan 1. Jakoa on mahdollista muuttaa tekstiviestillä tai ohjelmointiohjelmalla (ohjelma on lisävaruste). Valvonta päälle/pois-ohjaus on mahdollista myös puhelinsoitolla jos oikosulkupala J1 on paikallaan. Fonel GAC4+:n piirikortilla on kolme pienoisrelettä, joilla voidaan ohjata ulkoisia laitteita. Maksimikuorma releille on 24VDC/1A. Rele 1 on ulkoisia laitteita ohjaava rele. Sitä ohjataan aina suoraan tekstiviestillä. Rele 2 voidaan valita jumpperilla J3 toimimaan kahdella eri tavalla. Ilman jumpperia se on ohjattavissa tekstiviestillä kuten rele 1. Kun jumpperi on paikallaan ohjaus tapahtuu puhelinsoitolla. Toimintoa voidaan käyttää esim. oven avaukseen, sillä se antaa 5s mittaisen pulssin joka kerta soitettaessa. Laite ei vastaa soittoon, joten ohjaus on ilmainen. Lähtö aktivoituu vain jos soittajan numero on taltioitu SIM-kortille. Rele 3 hälytysrele Hälytyslähtöä voidaan käyttää esimerkiksi sireenin (paikallishälyttimen) ohjaukseen. Rele antaa 20s-9min mittaisen pulssin hälytystilanteessa. Oletusarvo on 20s. Kun halutaan ohjata isommalla jännitteellä tai virralla toimivaa laitetta, on Fonel GAC4+:n releellä ohjattava ulkopuolista lisärelettä tai kontaktoria. Lisäreleen kytkennässä on käytettävä suojadiodia, joka estää haitalliset jännitepiikit. Diodin asennus on kuvattu sovellusesimerkissä. Huom! Laitteeseen ei missään olosuhteissa saa kytkeä 230VAC jännitettä hengen- ja palovaaran vuoksi. 3.6 Ilmaisimien ja sireenin jännitesyöttö, Vout ja +12V/1,1A Ilmaisimien jännitesyöttö voidaan ottaa liitinrimalta Vout- pisteestä. Se on 300mA:n automaattisulakkeella suojattu +12V lähtö ulkoisten laitteiden jännitesyöttöä varten. Suurempitehoisia laitteita (esim. ulkosireeni) varten on mahdollista ottaa syöttö ylärivissä oikealla olevasta +12V/1.1A jännitelähdöstä. 3.7 Ohituskytkin S5 ja tilatieto valvonta PÄÄLLÄ / POIS Ohitukseen käytettävät näppäimistöt, kortinlukijat ja käyttölaitteet on liitettävä siten, että ne antavat n. 2s ajan -tason (jännitetteen -) S5 pisteeseen kun tilaa halutaan vaihtaa. Useasta ohituslaitteesta annetuille peräkkäisille komennoille pätee viimeinen komento on voimassa periaate. Jumpperin J6 ollessa paikallaan voidaan ohitus tehdä kaksiasentoisella kytkimellä. Kun kytkin on avoinna valvonta on päällä. Tällöin ei ohjausta voida tehdä puhelimella. Valvonnan päällä olo on indikoitu merkkiledillä ARMED (=PÄÄLLÄ ) ja sama tieto on avoinkollektorityyppisenä liitäntäpisteenä liitinrimalla, josta se voidaan kytkeä esim. ohituslaitteeseen tai erilliseen indikointi LED:iin. 6
7 3.8 Jumpperivalinnat Pääosa asetuksista tehdään tekstiviestillä, kuten liitteenä 1 olevassa taulukossa on kuvattu. Tekstiviestillä tehtävät asetukset ovat mahdollisia vain SIM-korttiin ensimmäisenä taltioidulla numerolla. Oikosulkupaloilla J1-J7 on asennusvaiheessa mahdollista valita joitakin toimintoja käyttöön. Taulukko oikosulkupalojen avulla tehtävistä valinnoista on liitteessä 1. Jos oikosulkupala J7 on asetettu paikalleen niin asetukset voi tehdä tekstiviestillä mistä tahansa numerosta vaikkei se olisikaan taltioituna SIM-korttiin. Tämä huoltopuhelin ominaisuus on tarkoitettu helpottamaan asennustyötä. Käytön aikana oikosulkupala J7 pitää olla irti. 3.9 Tehdasasetusten palautus Laitteen oletusarvot on mahdollista palauttaa kaikille parametreille erillisellä oikosulkupalalla J8. Kun laite käynnistetään oikosulkupalan ollessa paikallaan niin tehdasasetukset tulevat käyttöön Lämpötila-anturi Lämpötila-anturi kytketään joko suoraan piirikortilla olevaan liittimeen liitteessä 1 olevan kytkentäohjeen mukaan tai se voidaan viedä kolmenapaisella kaapelilla maksimissaan 10 m:n päähän keskuslaitteesta. Kosteassa tilassa kuten ulkona on käytettävä vesitiiviisti koteloitua lämpötila-anturia (GAC TEVT; lisävaruste). Anturi tulee olla kytketty käynnistettäessä laite ensi kertaa. Tällöin lämpötilaanturi rekisteröityy laitteelle automaattisesti Mittauskanavat 3.12 Pakkasvahti Laitteessa on myös kaksi mittauskanavaa eli AD-tuloa. Mittausliitännät pystyvät mittaamaan kahdesta eri mittaus sisäänmenosta jännitetai virtaviestejä. Oikosulkupalan J9(Mittaus1) tai J10(Mittaus 2) ollessa paikallaan on käytössä virtamittaus 0 20mA. Tällöin mitattava signaali kytketään 250 ohmin päätevastukseen. Jännitemittaus on käytössä kun oikosulkupalat eivät ole kytkettynä. Mitattavan jännitteen tulee olla 0 5VDC. Mittausarvon skaalaaminen ja suureen muuttaminen halutuksi on kuvattu erillisissä sovellusohjeissa. Anturikohtaiset ohjeet ovat saatavilla pyynnöstä valmistajalta. Mittauskanaviin on saatavana lisävarusteena koteloitua lämpötilaanturia, tyyppi GAC TENTC82. Liitinrimalla on avoinkollektorilähtö ulkoista lämmityksen ohjausrelettä varten. Lähtöön voidaan liittää 12VDC:n rele liitteen 1 osoittamalla tavalla. Muista kytkeä suojadiodi estääksesi lähdön tuhoutuminen releen jännitepiikistä. 7

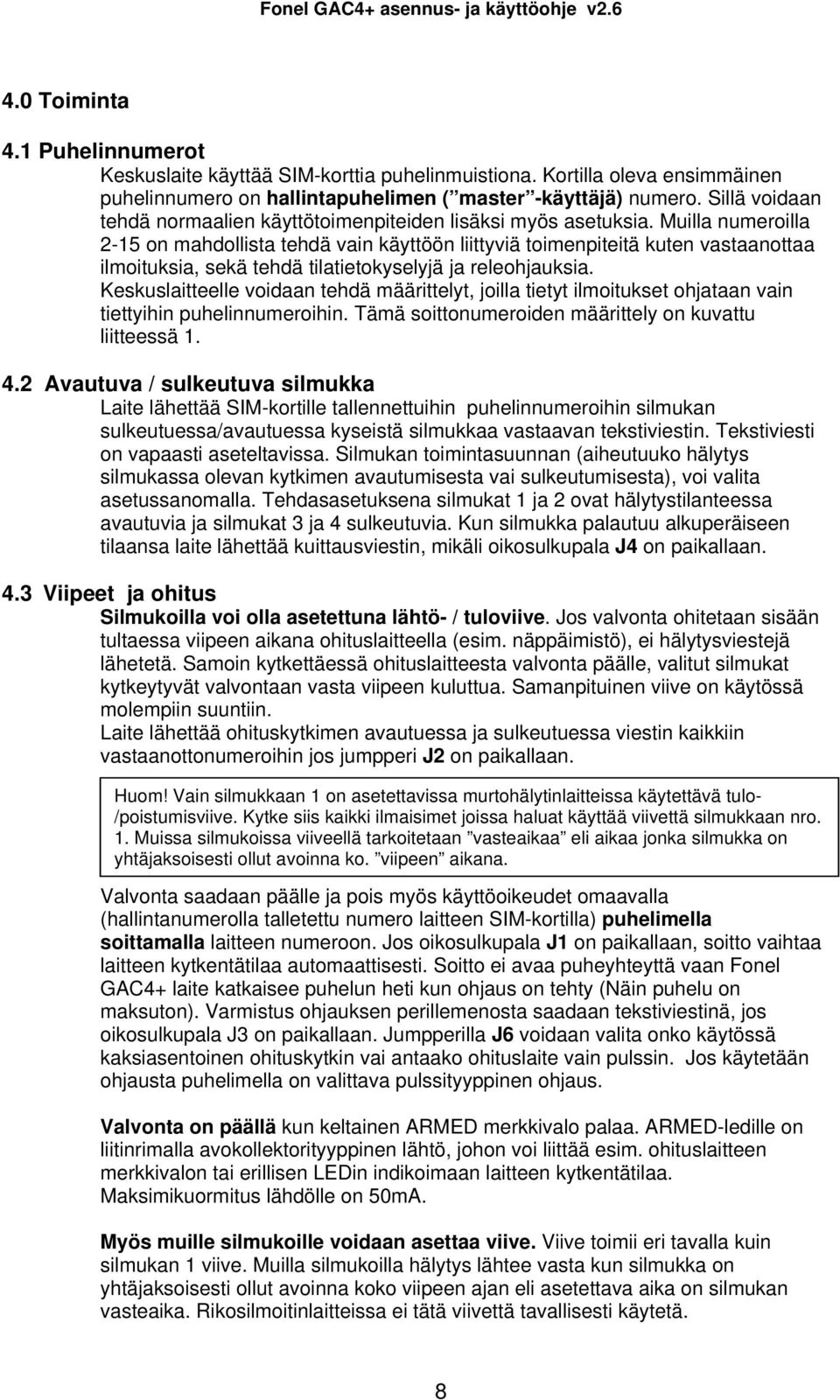

8 4.0 Toiminta 4.1 Puhelinnumerot Keskuslaite käyttää SIM-korttia puhelinmuistiona. Kortilla oleva ensimmäinen puhelinnumero on hallintapuhelimen ( master -käyttäjä) numero. Sillä voidaan tehdä normaalien käyttötoimenpiteiden lisäksi myös asetuksia. Muilla numeroilla 2-15 on mahdollista tehdä vain käyttöön liittyviä toimenpiteitä kuten vastaanottaa ilmoituksia, sekä tehdä tilatietokyselyjä ja releohjauksia. Keskuslaitteelle voidaan tehdä määrittelyt, joilla tietyt ilmoitukset ohjataan vain tiettyihin puhelinnumeroihin. Tämä soittonumeroiden määrittely on kuvattu liitteessä Avautuva / sulkeutuva silmukka Laite lähettää SIM-kortille tallennettuihin puhelinnumeroihin silmukan sulkeutuessa/avautuessa kyseistä silmukkaa vastaavan tekstiviestin. Tekstiviesti on vapaasti aseteltavissa. Silmukan toimintasuunnan (aiheutuuko hälytys silmukassa olevan kytkimen avautumisesta vai sulkeutumisesta), voi valita asetussanomalla. Tehdasasetuksena silmukat 1 ja 2 ovat hälytystilanteessa avautuvia ja silmukat 3 ja 4 sulkeutuvia. Kun silmukka palautuu alkuperäiseen tilaansa laite lähettää kuittausviestin, mikäli oikosulkupala J4 on paikallaan. 4.3 Viipeet ja ohitus Silmukoilla voi olla asetettuna lähtö- / tuloviive. Jos valvonta ohitetaan sisään tultaessa viipeen aikana ohituslaitteella (esim. näppäimistö), ei hälytysviestejä lähetetä. Samoin kytkettäessä ohituslaitteesta valvonta päälle, valitut silmukat kytkeytyvät valvontaan vasta viipeen kuluttua. Samanpituinen viive on käytössä molempiin suuntiin. Laite lähettää ohituskytkimen avautuessa ja sulkeutuessa viestin kaikkiin vastaanottonumeroihin jos jumpperi J2 on paikallaan. Huom! Vain silmukkaan 1 on asetettavissa murtohälytinlaitteissa käytettävä tulo- /poistumisviive. Kytke siis kaikki ilmaisimet joissa haluat käyttää viivettä silmukkaan nro. 1. Muissa silmukoissa viiveellä tarkoitetaan vasteaikaa eli aikaa jonka silmukka on yhtäjaksoisesti ollut avoinna ko. viipeen aikana. Valvonta saadaan päälle ja pois myös käyttöoikeudet omaavalla (hallintanumerolla talletettu numero laitteen SIM-kortilla) puhelimella soittamalla laitteen numeroon. Jos oikosulkupala J1 on paikallaan, soitto vaihtaa laitteen kytkentätilaa automaattisesti. Soitto ei avaa puheyhteyttä vaan Fonel GAC4+ laite katkaisee puhelun heti kun ohjaus on tehty (Näin puhelu on maksuton). Varmistus ohjauksen perillemenosta saadaan tekstiviestinä, jos oikosulkupala J3 on paikallaan. Jumpperilla J6 voidaan valita onko käytössä kaksiasentoinen ohituskytkin vai antaako ohituslaite vain pulssin. Jos käytetään ohjausta puhelimella on valittava pulssityyppinen ohjaus. Valvonta on päällä kun keltainen ARMED merkkivalo palaa. ARMED-ledille on liitinrimalla avokollektorityyppinen lähtö, johon voi liittää esim. ohituslaitteen merkkivalon tai erillisen LEDin indikoimaan laitteen kytkentätilaa. Maksimikuormitus lähdölle on 50mA. Myös muille silmukoille voidaan asettaa viive. Viive toimii eri tavalla kuin silmukan 1 viive. Muilla silmukoilla hälytys lähtee vasta kun silmukka on yhtäjaksoisesti ollut avoinna koko viipeen ajan eli asetettava aika on silmukan vasteaika. Rikosilmoitinlaitteissa ei tätä viivettä tavallisesti käytetä. 8
9 4.4 Mittaukset Lämpötila-anturi antaa SMS- viestillä ilmoituksen, mikäli lämpötila muuttuu annettujen raja-arvojen ulkopuolelle. Raja-arvot voi asettaa ja muuttaa tekstiviestillä hallintapuhelimella. Laite ilmoittaa kun lämpötila on palannut asetettujen rajojen sisälle. Lämpötila-anturille on määriteltävissä yläraja, alaraja, mittausväli, automaattilähetyksen /tallennuksen väli sekä hälytyssoitto (peräänsoitto). Lämpötila-asetuksessa on mahdollista antaa myös etumerkki, eli asettaa raja pakkasen puolelle (Katso myös kohta 4.7 Pakkasvahti). Laitteessa on kaksi mittauskanavaa. Mikäli oikosulkupala J5 on paikallaan laite mittaa asetetuin välein mittauskanavia ja vertaa mittaustulosta asetettuihin rajoihin. Mikäli mittausarvo on rajojen ulkopuolella kahden peräkkäisen mittauksen ajan laite lähettää hälytyksen. Riippumatta oikosulkupala J5 asennosta laitteelta on aina mahdollisuus kysyä mittauskanavien tilatietoa. Mittauskanaville on aseteltavissa yläraja, alaraja, mittausväli, offset-arvo automaattilähetyksen tai -tallennuksen väli sekä hälytyssoitto. Mittausarvo voidaan muuntaa mitattavaksi suureeksi kertoimen (k) ja offsetin avulla. Muunnos on kuvattu erillisessä ohjeessa AN Hälytyssoitto Fonel GAC4+ lähettää tekstiviestin ja mikäli niin on asetettu laite soittaa myös hälytyssoiton kaikkiin SIM-kortilla oleviin numeroihin. Tällöin laite soittaa tavallisen äänipuhelun tekstiviestin lisäksi. Hälytyssoitto asetetaan päälle asetusohjeen mukaisesti silmukkakohtaisesti tekstiviestillä. Hälytyssoitto varmistaa vastaanoton eli soittoon on vastattava, muuten se toistetaan hetken kuluttua. Laite käy vuorotellen läpi SIM-kortin puhelinnumerot ja lähettää kaikkiin määriteltyihin numeroihin tekstiviestin ja soittaa soiton. Vastaanottaja voi puhelinsoittoon vastattuaan keskeyttää soittosarjan soittamalla Fonel GAC4+ laitteelle. Laite odottaa vastasoittoa n. 30s ennen kuin siirtyy lähettämään viestin seuraavalle hälytysten vastaanottajalle. Vastasoiton saatuaan laite keskeyttää hälytysten lähettämisen muihin SIM-kortin numeroihin. 4.6 Esto Jos yhden tunnin aikana tulee enemmän kuin viisi hälytystä laite lukkiutuu kuuden tunnin ajaksi estäen kohtuuttomat puhelinlaskut. Lukitus voidaan purkaa soittamalla sellaisella puhelimella laitteen SIM-kortin puhelinnumeroon, jonka numero on tallennettu SIM-kortille. Mikäli kohteessa on soittohetkellä hälytystilassa oleva silmukka Fonel GAC4+ lähettää soiton jälkeen hälytyksen uudelleen. Mikäli kaikki on kunnossa ei hälytystä tule. Estotilan ollessa voimassa WAIT-merkkivalo palaa. 4.7 Pakkasvahti Laitteessa on oma avokollektorilähtö jolla ohjataan ulkoisen, (esim. jäätymissuojana/peruslämmön ylläpitäjänä) toimivan lämmittimen kytkentärelettä. Laitteelle lähetetään tekstiviestillä lämpötilaraja, jonka alitus ohjaa pakkasvahdin päälle (ks. ohjelmointitaulukko). Määrittelyn yhteydessä annetaan myös palautusasteluku. Se määrittelee kuinka monta astetta lämpötilan on noustava yli asetetun alarajan ennen kuin pakkasvahtilähtö palaa alkuperäiseen tilaansa. 4.8 Tapahtumaloki Laitteessa on oma tapahtumaloki, joka on purettavissa GAC-Soft ohjelmalla. Tapahtumalokiin on tallennettu kaikki hälytykset ja käyttötoimenpiteet. 9
10 5.0 Ilmoitukset, ohjauskomennot ja tilatietokyselyt Fonel GAC4+ lähettää SMS-viestejä vastaanottonumeroihin. Tekstiviestin lisäksi käytössä voi olla hälytystilanteessa hälytyssoitto. Laitteelta voidaan kysyä tilatietoja ja sille voidaan antaa tekstiviestillä ohjauskomentoja. 5.1 Ilmoitukset Silmukan 1-4 hälytys ja paluutieto Valvonta päällä / valvonta irti, ohituskytkimen tilatieto Lämpötilahälytys xx astetta Lämpötila xx, hälytysrajojen sisällä Määrävälein tapahtuva mittaustietojen lähetys Mittauskanava 1 hälytys- ja paluutieto Mittauskanava 2 hälytys- ja paluutieto Akkukäyttö, tarkoittaa että ulkoinen syöttö on katkennut ja laite toimii akun varassa 5.2 Ohjaukset Releitä voidaan ohjata usealla tavalla: Pysyvä ohjaus Pulssi 5s Aikarele 1 999min Hälytysrele, pulssi 20s 9min Ohjauskomennot näkyvät liitteessä Tilatietokyselyt Fonel GAC4+ laitteelta voi kysyä silmukoiden tilaa, ohjausten tilaa, lämpötilaa sekä mittauskanavien arvoja tekstiviestein lähetetyillä kyselyillä. Komennot on taulukoitu liitteessä Asetukset 6.1 Asetuskomennot Fonel GAC4+ laitteelle on mahdollista lähettää tekstiviesteillä halutut asetukset. Kaikki viestit on taulukoituna liitteessä 1. Asetukset saa tehdä vain hallintapuhelimen numerosta (vrt 4.1). Varsinainen komento on esim. kaksi numeroa sulkumerkkien sisällä mutta sulkumerkkien ulkopuolelle voi kirjoittaa mitä tahansa tekstiä esimerkiksi ohjetekstiä, joka auttaa muistamaan mikä komento on kyseessä. Esim. seuraava viesti voisi olla talletettuna käyttäjän puhelimen muistiin Huvilan valot päälle (11). Näin käyttäjä muistaa jo viestin selitysosasta (sulkeiden ulkopuolella oleva osa), mitä viestillä tapahtuu. Kyseisellä viestillä ohjataan rele 1 päälle ja esimerkkitapauksessa rele 1:een on kytketty huvilan valaistus. 6.2 Hälytystilanteiden tekstiviestien asetukset Silmukkakohtaiset tekstiviestit asetetaan lähettämällä ne tekstiviestinä laitteelle. 6.3 Puhelinnumeroiden asetus Puhelinnumerot, joihin ilmoitukset lähetetään, asetetaan tekstiviesteillä laitteelle. 10
11 6.4 Silmukoiden parametrien asetus Useita silmukan toimintaan vaikuttavia parametreja kuten viive, hälytyssoitto ja koskettimen suunta voidaan asettaa silmukkakohtaisesti. 6.5 Mittausten ylä- ja alarajan asetus Lämpötila-anturille ja molemmille mittauskanaville voidaan asettaa ylä- ja alarajat. 6.6 Pakkasvahdin asetus Pakkasvahdille voidaan asettaa alaraja, jonka alitus ohjaa TEMP-ulostulon päälle. Kun lämpötila on noussut asetuksen yhteydessä annetun asteluvun verran lähtö palautuu alkuperäiseen tilaansa. 6.7 Automaattilähetysten ja -tallennusten asetus Lämpötila-anturi ja mittauskanavat voidaan määritellä lähettämään tai tallentamaan tiedot automaattisesti määrävälein. Tätä toimintoa voidaan käyttää myös osoittamaan määrävälein laitteen olevan toimintakunnossa. 6.8 Soittonumeroiden asetus Hälytykset lähetetään silmukkakohtaisesti vain valittuihin numeroihin, muihin numeroihin tietoa ei välitetä. Asetus tehdään liitteen 1 mukaan siten, että sulkeiden sisälle määritellään pilkulla eroteltuna mihin luettelon numeroon lähetetään kunkin silmukan ilmoitukset. Tätä varten on oltava tiedossa missä järjestyksessä numerot ovat keskuslaitteessa / SIM-kortilla. 6.9 Tehdasasetusten palautus Laitteen oletusarvot kaikille parametreille on mahdollista palauttaa erillisellä jumpperilla J8. Kun laite käynnistetään jumpperin ollessa paikallaan niin tehdasasetukset palautuvat käyttöön Sireenin ohjaus Sireenilähdön toiminta-aika on oletuksena 20s. Asetuskomennolla voi muuttaa soittoaikaa välillä 1-9min. Asetuskomennolla voidaan myös määritellä mitkä silmukat ohjaavat sireenilähtöä eli mitkä silmukat ovat äänettömiä ja mitkä eivät. 7.0 Asetukset GAC-SOFT ohjelmalla Kaikki asetustoimenpiteet voidaan myös tehdä myös lisävarusteena saatavalla GAC-SOFT ohjelmalla. Ohjelma toimii sekä paikallisesti että GSMmodeemiyhteydellä kauko-ohjauksena. Ohjelman käyttöohje on mukana sen pakkauksessa. 8.0 Muut lisävarusteet Fonel GAC4+:aan on saatavana monia lisävarusteita. Ohjeen lopussa on kytkentäohje tavallisimmille lisälaitteille, kuten ilmaisimille. Liitteessä on myös kytkentäkaavio koodiohisulkijalle. Koodiohisulkija pitää kuitenkin myös ohjelmoida. Koodiohisulkijan ohjelmointiohjeet, sekä muiden kytkentäohjeissa olevien ilmaisimien yksityiskohtaiset tiedot tulevat ilmaisimien mukana. Laitteen kenttävoimakkuus on esim. matkapuhelimeen verrattaessa hyvä. Voit siis tarkistaa kenttävoimakkuuden esim. asettamalla SIM-kortin väliaikaisesti matkapuhelimeesi. Tarvittaessa laitteeseen voidaan kuitenkin hankkia lisäantenni esim. radio-/puhelinliikkeestä. Lisäantenni voidaan kytkeä Fonel GAC4+:n kotelon sisälle. Antenniliittimen tyyppi on FME. 11
12 FONEL GAC4+ OHJELMOINTITAULUKKO Osa toimintojen valinnoista tehdään asettamalla pieniä oikosulkupaloja eli jumppereita piirikortilla olevaan piikkirimaan. VALINNAT JUMPPERI TOIMINTO JUMPPERI PAIKALLAAN EI JUMPPERIA 1 valvonta päälle / -pois; ohjaus soitolla valvontatilaa ohjataan soitolla ei valvontatilan ohjausta soitolla 2 valvonta päällä/pois -viestien lähetys päällä/pois -viesti lähetetään päällä/pois -viestiä ei lähetetä 3 releen 2 ohjaus soitolla relettä 2 ohjataan soittamalla relettä 2 ohjataan tekstiviestillä 4 silmukoiden paluuviestien lähetys silmukoiden paluuviestit lähetetään silmukoiden paluuviestejä ei lähetetä 5 analogiamittaukset käytössä ovat käytössä eivät ole käytössä 6 ohituskytkimen toiminta ohituskytkin kytkintoiminen ohituskytkin pulssitoiminen 7 huoltopuhelin huoltopuhelin käytössä ei käytössä 8 tehdasasetusten palautus kyllä ei 9 mittauskanava mA mittaus 0-5V mittaus 10 mittauskanava mA mittaus 0-5V mittaus 11 sarjaliikenne RJ-liitin (asetukset) GSM (normaali käyttö) Hallintapuhelimesta (SIM-kortin ensimmäinen numero) sekä kaikista käyttäjien numeroista voidaan lähettää seuraavia ohjauksia ja kyselyjä ilmoituksensiirtolaitteelle. Lähetettävä viesti on kohdan TEKSTIVIESTI mukainen. OHJAUKSET Releohjaukset TAPAHTUMA TEKSTIVIESTI SELOSTUS Rele 1 pois päältä (10) päälle pysyvästi (11) päälle, pulssi (31) pituus vakio 5s päälle viipeen ajaksi (31=X) X=aika minuutteja Rele 2 pois päältä (20) päälle pysyvästi (21) päälle pulssi (32) pituus vakio 5s päälle viipeen ajaksi (32=X) X=aika minuutteja Kyselyt Lämpötila lämpötilan kysely (41) vastaus SMS, arvo asteina Silmukat tilakysely (42) vastaus SMS, kaikki silmukat Ohjauslähdöt tilakysely (43) vastaus SMS, molemmat releet Mittaustiedot mittausarvot (44) vastaus SMS, vastaus Muut ohjaukset Valvonta päälle / pois puhelinsoitto jumpperi J1 asennettu 12

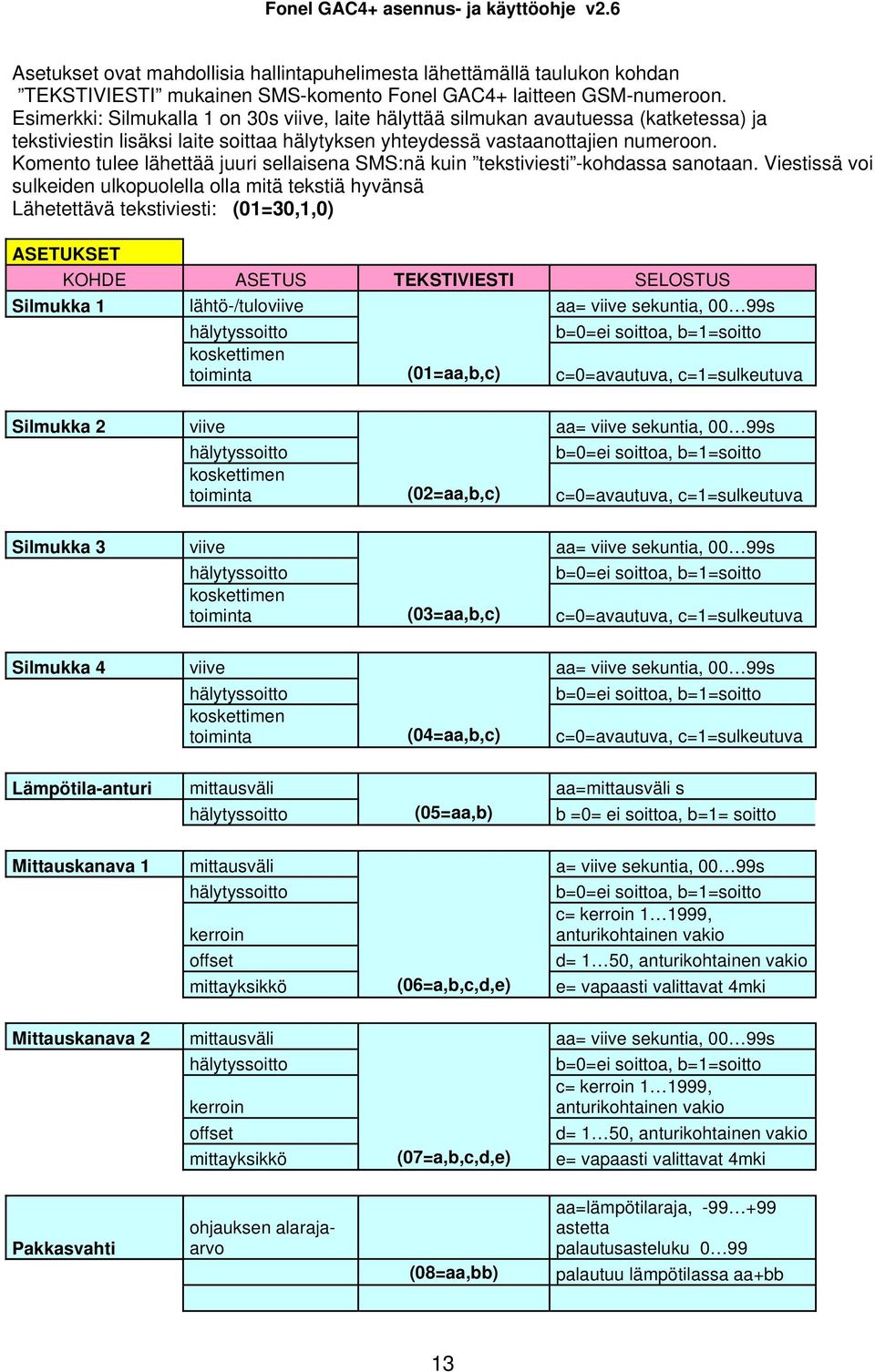

13 Asetukset ovat mahdollisia hallintapuhelimesta lähettämällä taulukon kohdan TEKSTIVIESTI mukainen SMS-komento Fonel GAC4+ laitteen GSM-numeroon. Esimerkki: Silmukalla 1 on 30s viive, laite hälyttää silmukan avautuessa (katketessa) ja tekstiviestin lisäksi laite soittaa hälytyksen yhteydessä vastaanottajien numeroon. Komento tulee lähettää juuri sellaisena SMS:nä kuin tekstiviesti -kohdassa sanotaan. Viestissä voi sulkeiden ulkopuolella olla mitä tekstiä hyvänsä Lähetettävä tekstiviesti: (01=30,1,0) ASETUKSET KOHDE ASETUS TEKSTIVIESTI SELOSTUS Silmukka 1 lähtö-/tuloviive aa= viive sekuntia, 00 99s hälytyssoitto b=0=ei soittoa, b=1=soitto koskettimen toiminta (01=aa,b,c) c=0=avautuva, c=1=sulkeutuva Silmukka 2 viive aa= viive sekuntia, 00 99s hälytyssoitto b=0=ei soittoa, b=1=soitto koskettimen toiminta (02=aa,b,c) c=0=avautuva, c=1=sulkeutuva Silmukka 3 viive aa= viive sekuntia, 00 99s hälytyssoitto b=0=ei soittoa, b=1=soitto koskettimen toiminta (03=aa,b,c) c=0=avautuva, c=1=sulkeutuva Silmukka 4 viive aa= viive sekuntia, 00 99s hälytyssoitto b=0=ei soittoa, b=1=soitto koskettimen toiminta (04=aa,b,c) c=0=avautuva, c=1=sulkeutuva Lämpötila-anturi mittausväli aa=mittausväli s hälytyssoitto (05=aa,b) b =0= ei soittoa, b=1= soitto Mittauskanava 1 mittausväli a= viive sekuntia, 00 99s hälytyssoitto b=0=ei soittoa, b=1=soitto kerroin c= kerroin , anturikohtainen vakio offset d= 1 50, anturikohtainen vakio mittayksikkö (06=a,b,c,d,e) e= vapaasti valittavat 4mki Mittauskanava 2 mittausväli aa= viive sekuntia, 00 99s hälytyssoitto b=0=ei soittoa, b=1=soitto kerroin c= kerroin , anturikohtainen vakio offset d= 1 50, anturikohtainen vakio mittayksikkö (07=a,b,c,d,e) e= vapaasti valittavat 4mki Pakkasvahti ohjauksen alarajaarvo (08=aa,bb) aa=lämpötilaraja, astetta palautusasteluku 0 99 palautuu lämpötilassa aa+bb 13
14 ASETUKSET KOHDE ASETUS TEKSTIVIESTI SELOSTUS Ohituskytkin ohitettavat silmukat (09=a,b,c,d) a,b,c,d = ohitettavat silmukat aina päällä olevat muut kuin sanomassa asetetut esim: (09=1,2,3) Raja-arvot lämpötila (50=aa,bb) aa= alaraja, bb=yläraja, esim: (50=+3,+35) huom.etumerkki! mittauskanava 1 (51=aa,bb) aa= alaraja, bb=yläraja, etum! mittauskanava 2 (52=aa,bb) aa= alaraja, bb=yläraja, etum! Autom. lähetys lämpötila (55=aa,0) aa= lähetysväli tunteja mittaustiedot (56=aa,0) aa= lähetysväli tunteja Autom. tallennus lämpötila (55=aa,1) aa=tallennusväli tunteja mittaustiedot (56=aa,1) aa=tallennusväli tunteja Puhelinnumerot Numero 1 (91= ) hallintanumero, käyttäjä 1 Numero 2 (92= ) käyttäjä 2 Numero 3 (93= ) käyttäjä 3 Numero n (9n= ) käyttäjä n Numero 15 (915= ) käyttäjä 15 (max) Ryhmittely Silmukka 1 (61=1,2,3) lähetys numeroihin 1,2,3 Silmukka 2 (62=1,3,5) lähetys numeroihin 1,3,5 Silmukka 3 (63=2) lähetys numeroon 2 Silmukka 4 (64=1,2) lähetys numeroihin 1ja2 Lämpötila (65=1,8) lähetys numeroihin 1ja 8 Mittauskanava 1 (66=1,9) lähetys numeroihin 1ja 9 Mittauskanava 2 (67=1,2,8) lähetys numeroihin 1,2 a 8 Hälytysteksti Silmukka 1 (81=abc...) silmukan 1 teksti (SMS) Silmukka 2 (82=abc...) silmukan 2 teksti (SMS) Silmukka 3 (83=abc...) silmukan 3 teksti (SMS) Silmukka 4 (84=abc...) silmukan 4 teksti (SMS) Soittoaika Hälytysrele (89=a,s1,s2,s3 ) a=0, viive =20s (ulkotorvi) a=1 9, viive 1 9min s1,s2 = relettä ohjaavat silmukat 14
15 Fonel GAC4+ KYTKENTÄ LIITE 2 AN0053 DIGITAALINEN LÄMPÖTILA-ANTURI PAIKALLISHÄLYTIN valkoinen vihreä ruskea PAKKASVAHTI max 1A + RS232 kanava JUMPPERIT J1...J7 J8 SILMUKKA 1 SILMUKKA 2 SILMUKKA 3 HÄL HÄL RE1 RE1 RE2 RE2 AD1 FALCOM GSM S1 S2 S3 AD2 +10V +10V S4 S5 PÄÄLLÄ/POIS ESTO/VIKA J8 J9 J11 +5V DATA J10 Vout1 VAHTI +12V/1.1A +15VDC BAT GSM HÄLYTYS LÄMPÖTILA VALVONTA PÄÄLLÄ ESTO / VIKA RELE 1 RELE AKKU VIRTALÄHDE 12/15/24 230VAC VADC + ILMAISIMIEN +12V JÄNNITESYÖTTÖ SILMUKKA 4 +12V +12V VIKA VALVONTA PÄÄLLÄ OHITUSPAINIKE 15
16 Fonel GAC4+ KYTKENTÄ LIITE 2 AN0052a ENFORCER SK-983A NÄPPÄIMISTÖN LIITÄNTÄ IR-ILMAISIMEN SRP-200 / SRP-300 KYTKENTÄ S1 S2 S1 S2 S3 S4 S5 PÄÄLLÄ/POIS ESTO/VIKA Vout1 +15VDC BAT S1 S2 S3 S4 S5 PÄÄLLÄ/POIS ESTO/VIKA Vout1 +15VDC BAT V IN EG DU. IN OUT O.P. RELAY N.C. TAMPER V IN RELAY NC TAMPER NC MEM SK-983A IR-ILMAISIN CROW SRP-200 LÄMMITYKSEN OHJAUS PALOVAROITTIMEN AH-311S KYTKENTÄ APURELE + OHJAUS- KONTAKTORI N 230VAC L S3 S4 S5 PÄÄLLÄ/POIS ESTO/VIKA Vout1 +15VDC BAT AH-0311S HÄL HÄL RE1 RE1 RE2 RE2 AD1 AD2 +12V +12V +5V DATA VAHTI +12V ILMASIMET KYTKETTY SARJAAN! AH-0311S
