1 Patoluukkujen käyttö

2 Patoluukut EPO ELY alueella 45 säännöstelypatoa 52 luukkua Lisäksi 10kpl luukkua, joiden betonirakenteet kuuluvat valtiolle ja luukku energiayhtiölle Pengerrettyjen jokiuomien hätätyhjennysluukkuja ja säännöstelyaltaiden täyttökanavien sulkuluukkuja

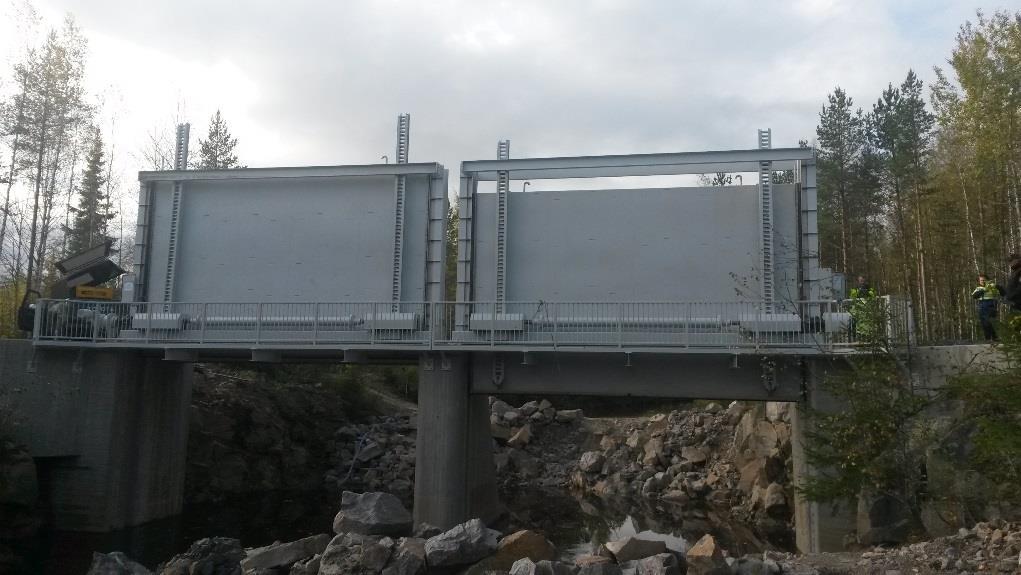

3 Luukkurakenteet Tasoluukut Segmenttiluukut Läppäluukut

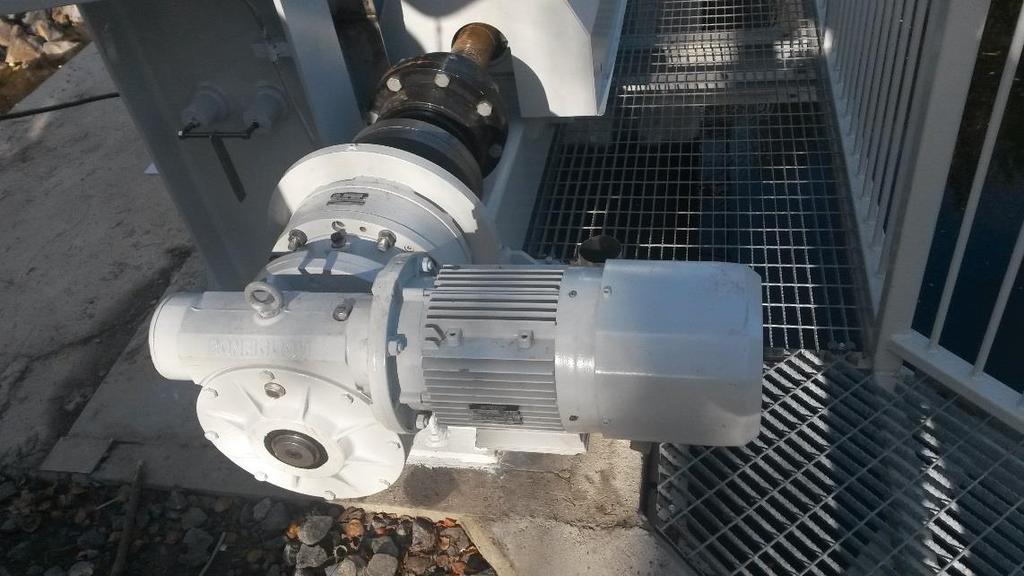

4 Käyttölaitteet Hydrauliikkatoimiset nostokoneistot Sähkömekaaniset nostokoneistot

5

6 Kunnossapito Patoluukut koneistoineen ovat teknisesti suhteellisen yksinkertaisia ja niissä on vähän huollettavia ja kunnossapidettäviä komponentteja. Käyttötunteja vähän johtuen säännöstelyn luonteesta Kunnossapito säännölliset rasvaus-/öljynvaihtokäynnit, jolloin samalla suoritetaan aistinvarainen tarkastus ja koeajo Tarvittaessa mittauksia esim. vikojen selvittämiseksi sähkömittaukset, lämpökamerakuvaus jne. Patoautomaation lisääntyminen tulee nostamaan käyttötunteja ja käynnistyskertoja, jotka kuormittavat rakenteita

7 Vaurioitumiseen vaikuttavat tekijät Vaurioitumiseen vaikuttavat sää- ja ympäristöolosuhteet ja eri rakenteille ominaiset käytön ja toimintojen aiheuttamat rasitukset. Ympäristörasituksia ovat: sateen, jäätymisen, virtauksen, lämpötilan vaihtelun, veden ominaisuuksien, tuulen ja aallokon vaikutusta vaurioitumiseen. Käytön ja toiminnan aiheuttamia vaurioita ovat eri rakennetyypeille ominaisten ja usein toistuvien toimintojen vuoksi syntyviä vauriomekanismeja.

8 Teräsrakenteiden vauriot Korroosio Korroosiolle suotuisat olosuhteet: jatkuva kosteus, osien väliset epäjatkuvuuskohdat eli potentiaaliero Pintakäsittelyn vauriot Yleensä aiheuttajana työvirhe: puutteellinen esikäsittely, väärät maalausolosuhteet, väärä kalvonpaksuus Muodonmuutokset jääkuormitus Väsyminen Käyttö aiheuttaa vaihtokuormitusta rakenteisiin ja rakenteiden alttius väsymissäröilyyn kasvaa elinkaaren loppupuolella Liitosten vauriot Löystyneet pulttiliitokset

9 Mekaanisten komponenttien vauriot Sähkömoottori Kytkin Laakerit ja tukirullat Tiivisteet Vaihteistot kestävät yleensä vuosikymmenien käyttöä, koska yleensä mitoitettu ns. varmanpäälle Toisaalta se lisää muiden komponenttien vaurioitumisriskiä, koska luukun jumitilanteessa on vääntömomenttia käytössä liikaa

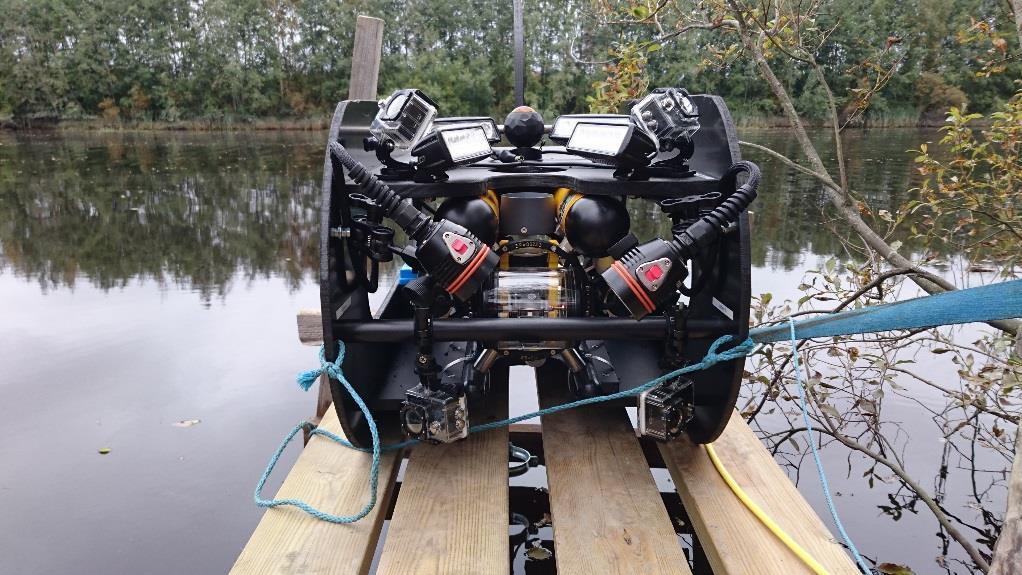

10 Vedenalaiset kuntotarkastukset Vuosi- sekä määräaikaistarkastukset ja säännölliset huoltokäynnit antavat kuvan luukkujen veden yläpuolisten rakenteiden tämänhetkisestä kunnosta. Vedenalaiset rakenteet tulee myös tarkastaa säännöllisesti Hankesuunnitteluun ja priorisointia varten, tulisi patoluukkujen eri rakenneosat tarkastaa samankaltaisesti ja arvioida saneeraustarve Tarkastusmenetelmät - sukeltamalla tai ROV-laitteella - Kaikuluotaus ja monikeilausmenetelmät - Menetelmät eivät poissulje toisiaan vaan tukevat ja täydentävät toisiaan - Käytettävä menetelmä valitaan kohteen mukaan ja esim. isoissa kohteissa suoritetaan ensin luotaus ja jonka jälkeen sukeltamalla tarkastetaan yksityiskohtia.

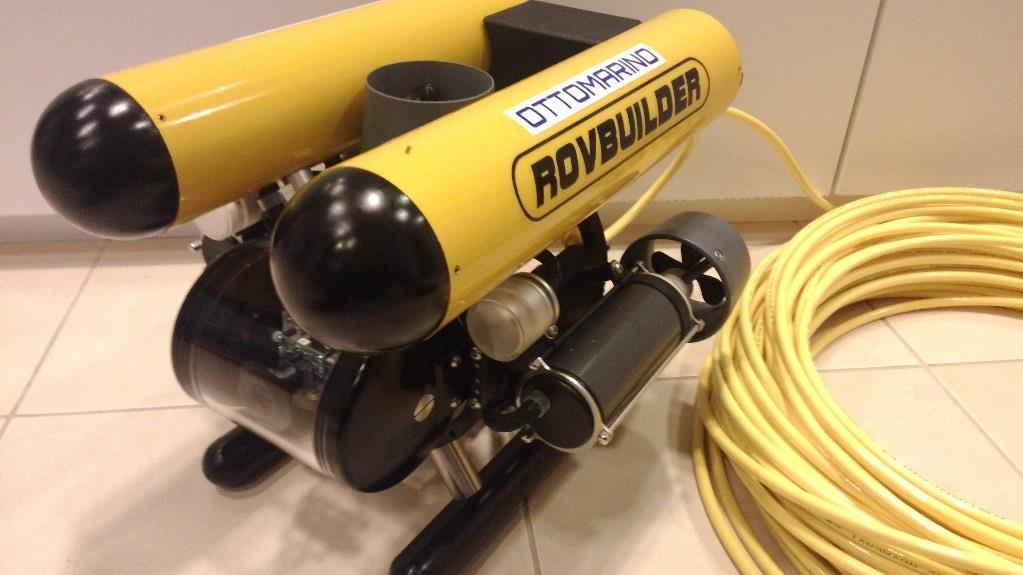

11 ROV-tarkastus Patananjärvi, voimalaitos

12

13 Kuilurakenne

14 Säännöstelyluukku pohjalaatta ja luukku luukun yläreuna

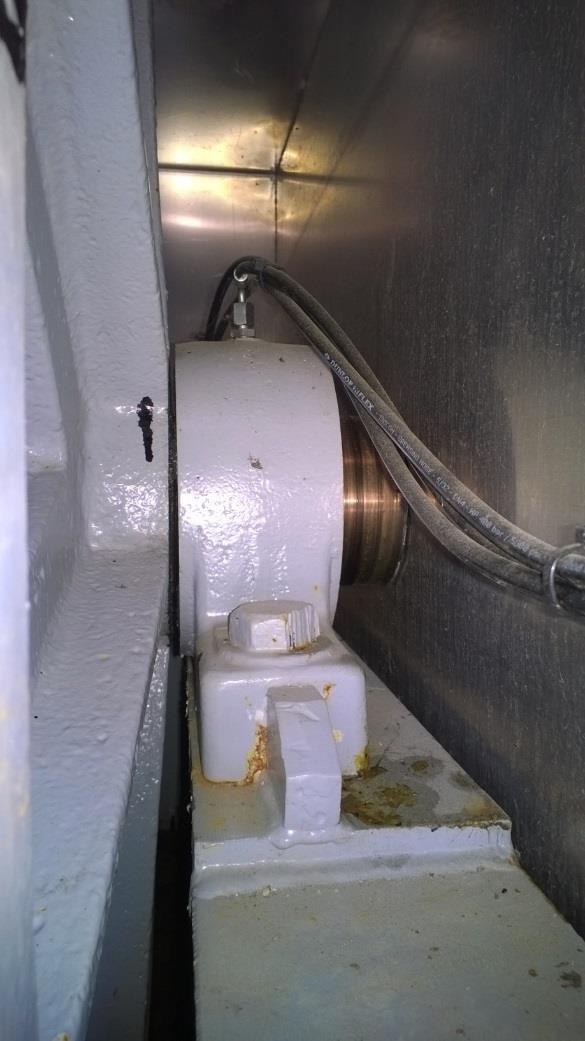

15 Säännöstelyluukku nostotangon kiinnitys tukirulla

16 Turbiiniluukku kynnys ja luukun alareuna luukun yläreuna

17 Turbiiniluukku

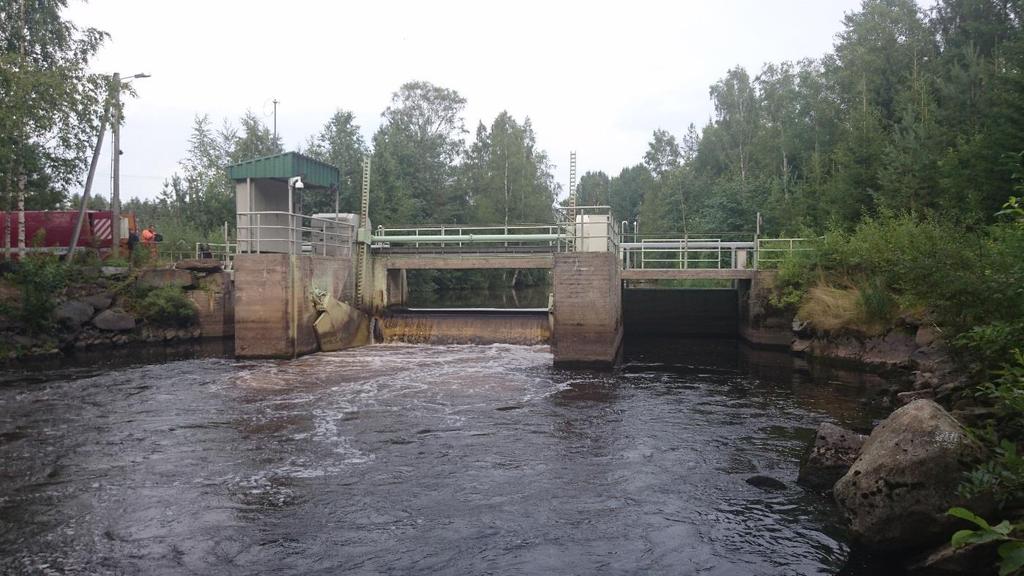

18 Sukellustarkastus Kaarenhaara säännöstelypato

19 Tarkastussuunnitelma

20 Havainnot, pohja

21 Havainnot, segmenttiluukun sivumuurit

22 Segmenttiluukku tiiviste Oikean reunan tiiviste rikki alanurkassa 5 cm matkalla. Luukun alatiivisteen reunassa 2m oikeasta reunasta rapautumaa ja kolo, jonka lev 20cm, syv 2cm. Vuotaa.

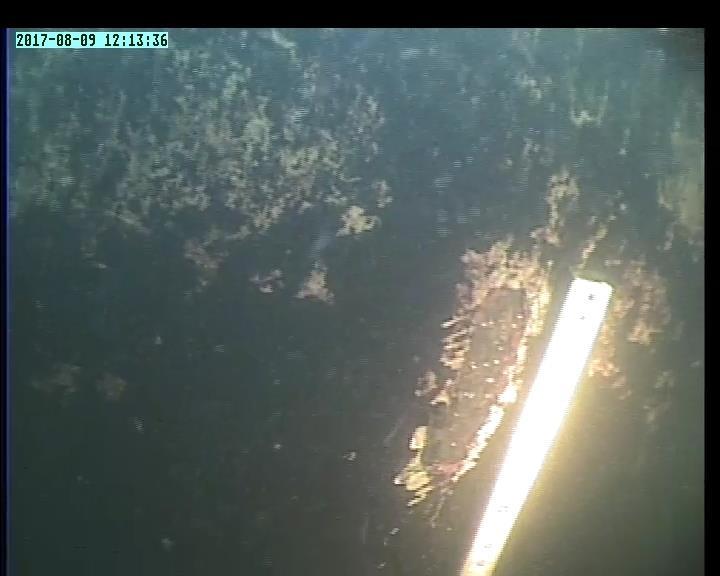

23 Segmenttiluukku Luukun pinnoite rikki ja teräs näkyvissä. Pinnoite alkanut irtoamaan. 1m vasemmasta reunasta syvyydellä 1,5m. Luukun pinnoite irronnut alalta lev 2,5cm kork 8cm. 0,5m oikeasta reunasta syvyydellä 0,2m.

24 Segmenttiluukun sivumuurit Onkalo alanurkassa lev 70cm, kork 25cm, syv 38cm. Raudoituksia näkyvissä. Onkalon menee luukun tiivisteen taakse. Pohjalaatan päällä olevat kivet ovat kuluttaneet laattaan ja seinämään koloja. Raudoitukset näkyvissä. Kolo lev 50cm, kork 30cm, syv 22cm

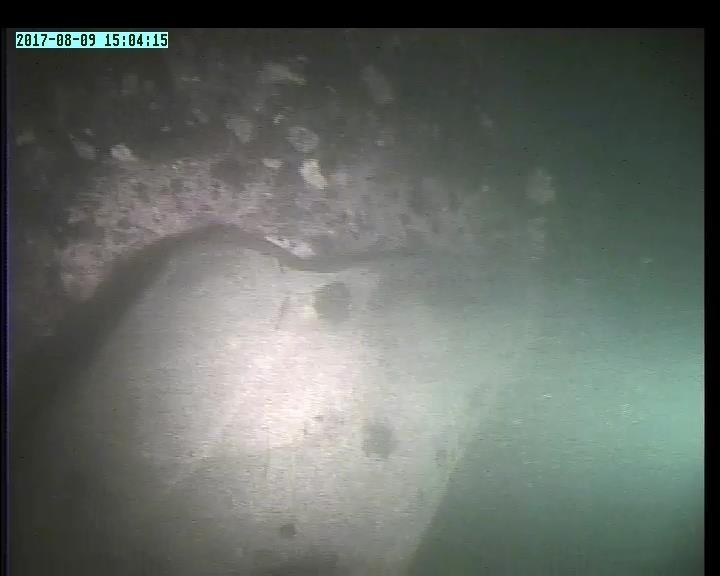

25 Segmenttiluukku pohjalaatta Setin kynnyksessä raudoitukset näkyvissä 1m matkalla. Kivien kuluttama kolo laatassa. syv 20cm, kiven koko 50cmx35cm, vieressä samanlaisia koloja.

26 Vedenalaiset kuntotarkastukset, näkökohtia Vedenalaistarkastuksien haasteet: Näkyvyys, yleensä humuspitoiset vedet jolloin näkyvyys 10-40cm Tarkastustyön hitaus, suuret pinnat Sukeltajan ja pintamiehen kokemus Ammattitaitoisilla sukeltajilla ja suunnitelmallisella tarkastuksella saadaan riittävän tarkkaa tietoa vedenalaisten rakenteiden kunnosta.

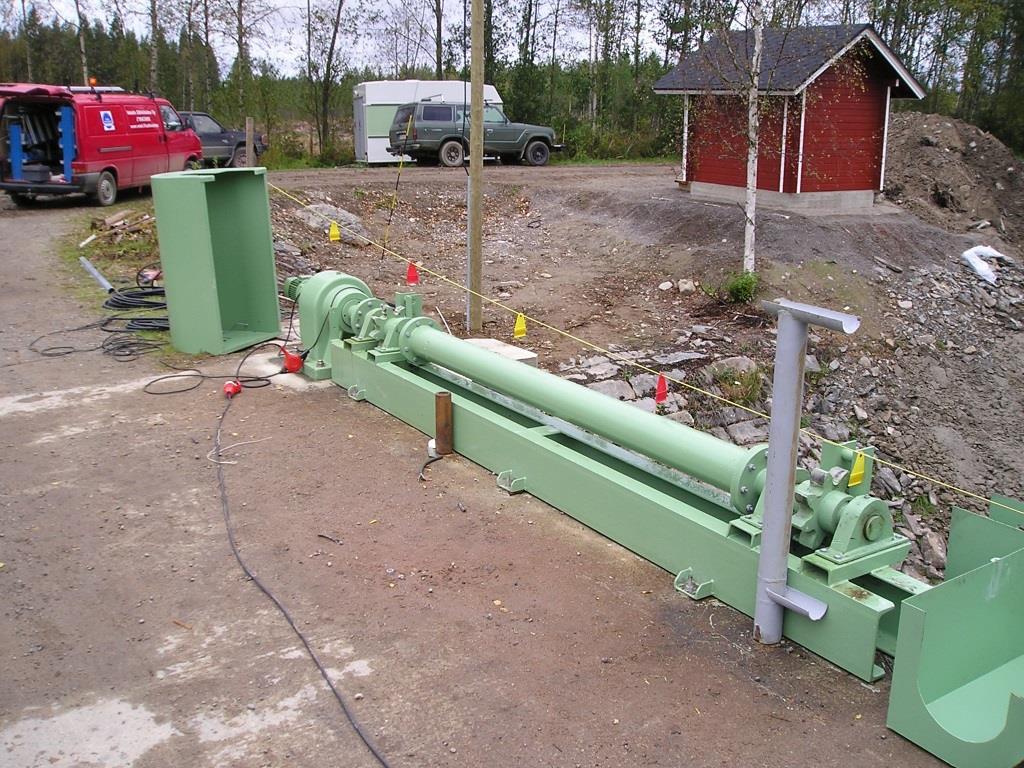

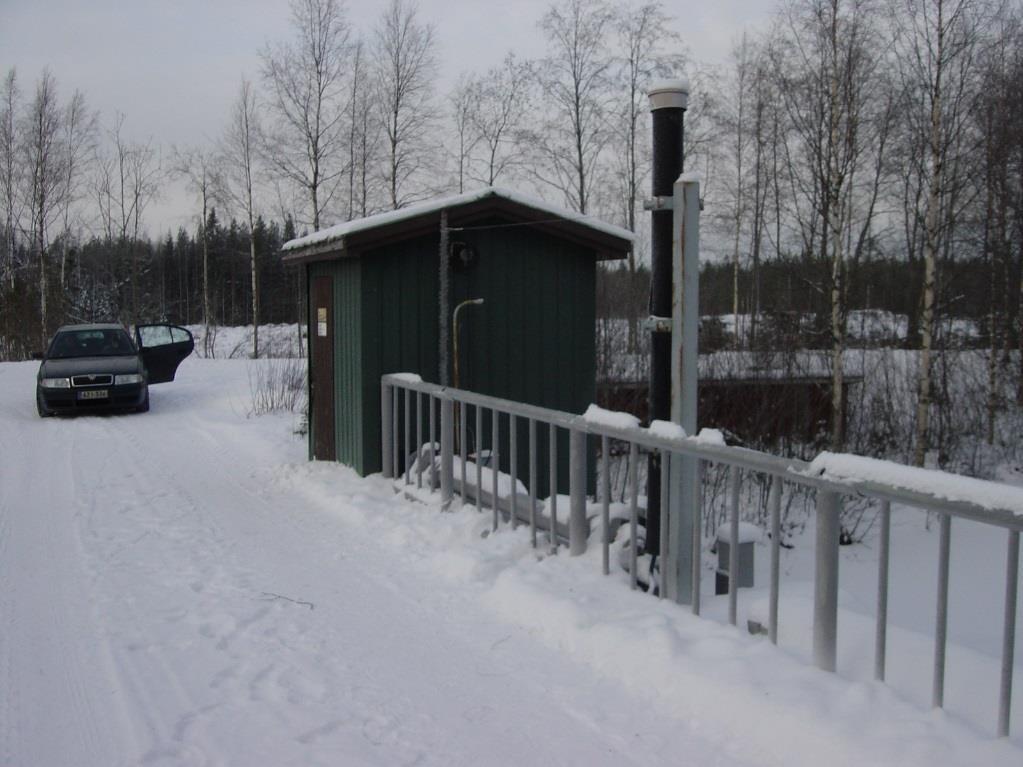

27 Saneeraushanke, Yrttikosken täyttökanavan säännöstelypato Veteli

28 Saneeraushanke, Yrttikosken täyttökanavan säännöstelypato Veteli

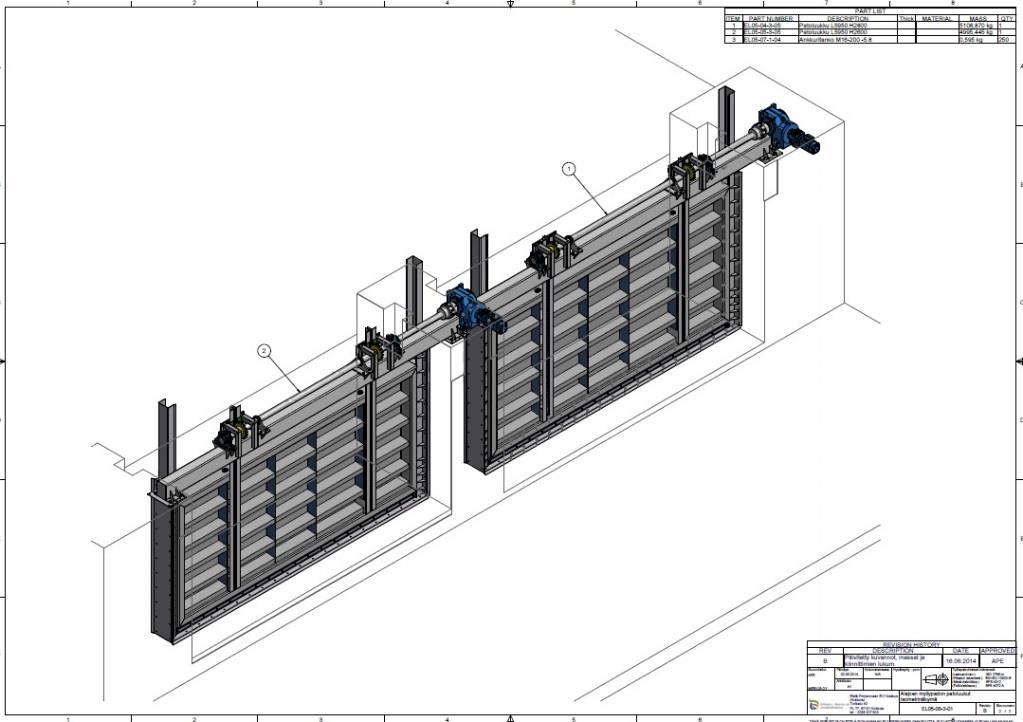

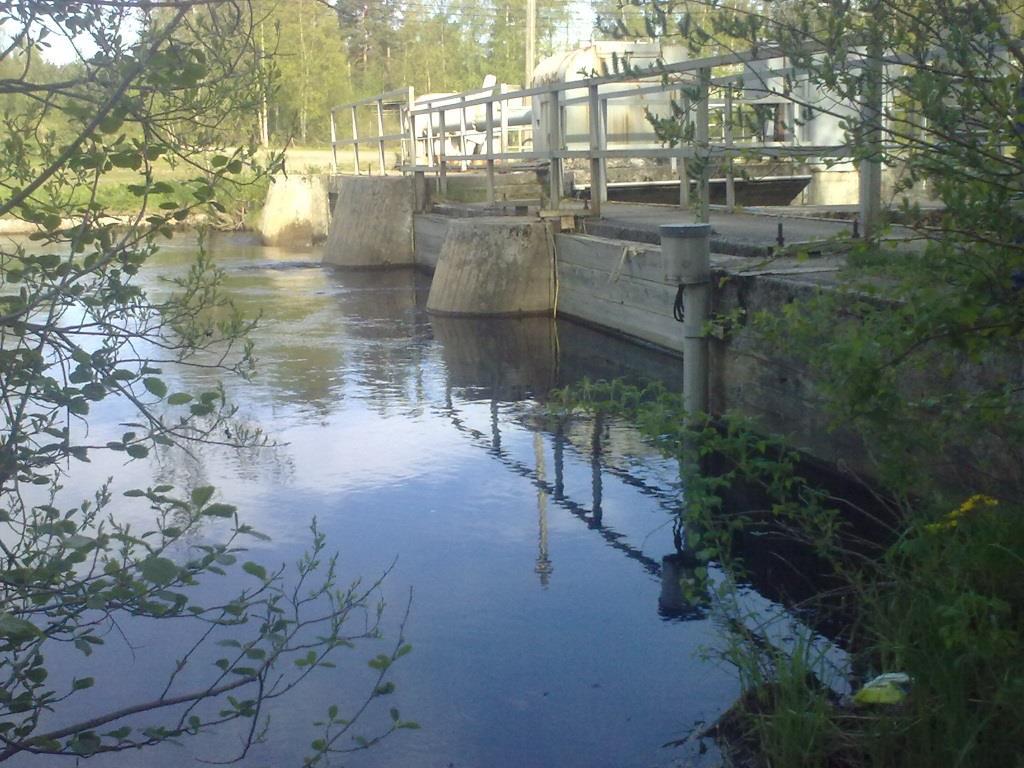

29 Saneeraushanke, Niskan pato Lappajärvi

30 Saneeraushanke, Niskan pato Lappajärvi

31 Saneeraushanke, Niskan pato Lappajärvi

32 Saneeraushanke, Alajoen myllypato Halsua

33 Saneeraushanke, Alajoen myllypato Halsua

34 Saneeraushanke, Alajoen myllypato Halsua

35 Saneeraushankkeet, näkökohtia Hankkeen kustannuksiin ja sujuvuuteen vaikuttavia tekijöitä: Työmaajärjestelyt Työpato tai setit Nostotyöt ja luukkujen kuljetukset Pintakäsittely Hiekkapuhallus ja maalaus, paikanpäällä vai maalaamossa Oikea maalausjärjestelmän valinta Suunnittelu Uusien suunnittelumenetelmien käyttö: mitoitus, valmistus
