1 SERTIFIKAATTI Nro VTT-C Myöntämispäivä TUOTTEEN NIMI Aquaroc-järjestelmä julkisiin märkätiloihin SERTIFIKAATIN HALTIJA Saint-Gobain Rakennustuotteet Oy/Gyproc PL KIRKKONUMMI TUOTEKUVAUS Aquaroc-märkätilajärjestelmä käsittää märkätilojen seinien rakennejärjestelmän. Järjestelmä soveltuu käytettäväksi uudis- ja korjausrakentamisessa julkisten märkätilojen seinien ainoana tai osittaisena ratkaisuna. Julkisia märkätiloja ovat esimerkiksi kerrostalojen, urheiluhallien ja teollisuuden yhteiskäytössä olevat pesu- ja suihkutilat. ja muut vastaavat asuntojen märkätiloja rasitetummat märkätilat ei kuitenkaan uimahallit. Aquaroc-levyistä tehtävät seinät voivat olla puu- tai teräsrankarakenteisia. Aquaroclevyt ovat lasikuitumattovahvisteisia sementtilevyjä. Aquaroc rakennejärjestelmän kanssa käytetään aina tässä sertifikaatissa määritellyt ominaisuudet täyttäviä seinä- ja lattiarakenteiden pintarakennejärjestelmiä. SERTIFIOINTIMENETTELY Tämä sertifikaatti perustuu tuotteen tyyppitestaukseen ja tuotteeseen liittyvän laadunvarmistusjärjestelmän tarkastamiseen kohtien 3.8 ja 15.1 mukaisesti. Sertifioinnin yleiset menettelyt perustuvat VTT Expert Services Oy:n sertifiointijärjestelmään. Tämä sertifikaatti on voimassa enintään asti ja sen voimassaolon ehdot on esitetty kohdassa 17. Sertifikaatin voimassaolon voi tarkistaa VTT Expert Services Oy:stä, puh VTT Expert Services Oy:n tai VTT:n nimen käyttäminen missään muussa muodossa mainoksissa tai tämän sertifikaatin osittainen jakelu on sallittu vain VTT Expert Services Oy:ltä saadun kirjallisen luvan perusteella.

2 VTT SERTIFIKAATTI NRO VTT-C , Myöntämispäivä SISÄLLYSLUETTELO 1. Määräykset ja tuotevaatimusstandardit 3 2. Muut ohjeet ja standardit 3 3. Tuotekuvaus, merkintä ja laadunvalvonta 3 4. Toimittaminen ja varastointi kohteessa 4 5. Yleistä 5 6. Asennus 5 7. Lujuus 5 8. Ääneneristävyys 5 9. Kosteustekniset ominaisuudet Lämmöneristävyys Paloturvallisuus Kestävyys Valmistajan ohjeet Kokeelliset tutkimukset Muu aineisto Sertifikaatin voimassaoloaika Voimassaolon ehdot Muut ehdot 8 Liite A piirustukset (26 sivua)

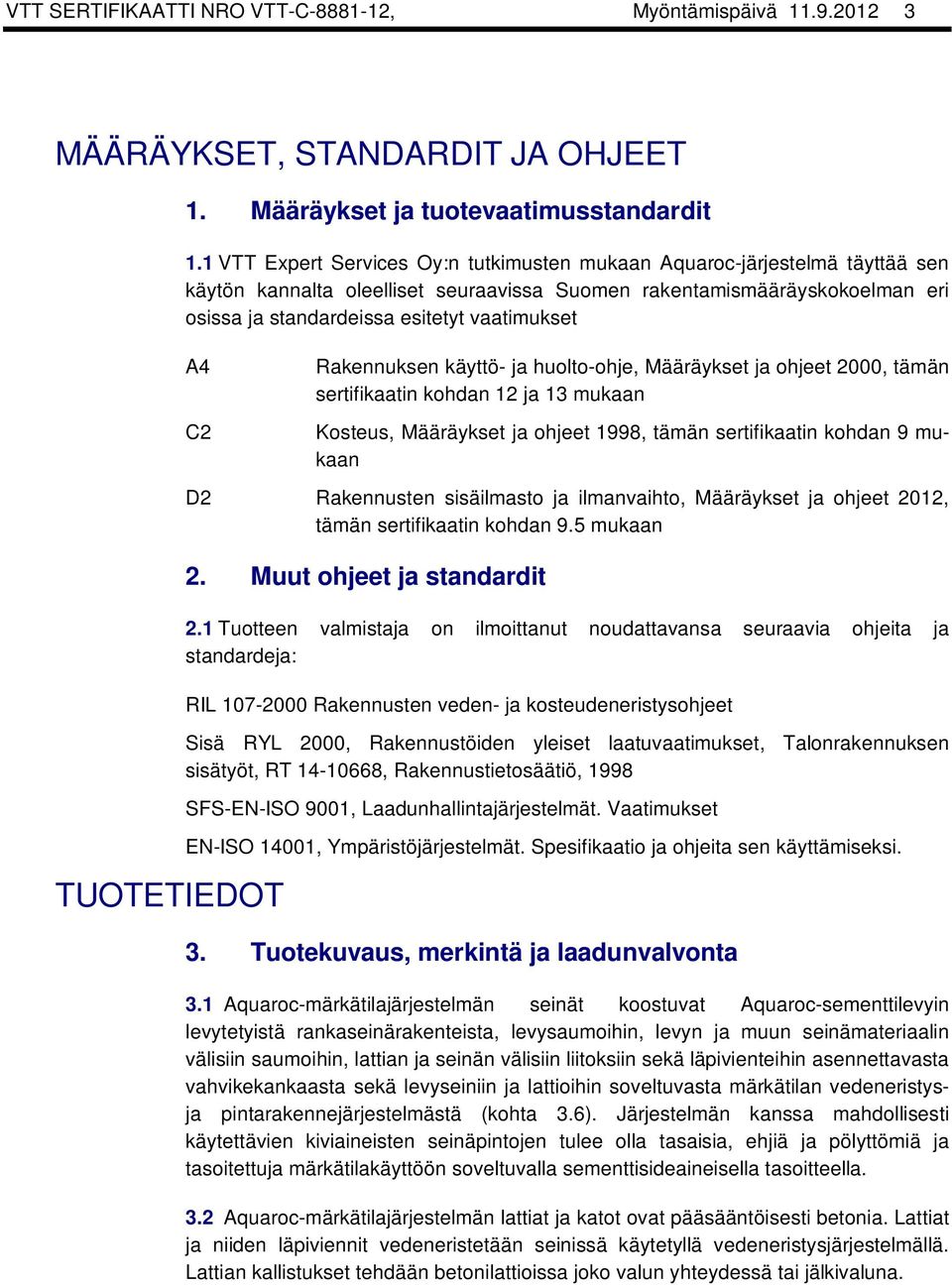

3 VTT SERTIFIKAATTI NRO VTT-C , Myöntämispäivä MÄÄRÄYKSET, STANDARDIT JA OHJEET 1. Määräykset ja tuotevaatimusstandardit 1.1 VTT Expert Services Oy:n tutkimusten mukaan Aquaroc-järjestelmä täyttää sen käytön kannalta oleelliset seuraavissa Suomen rakentamismääräyskokoelman eri osissa ja standardeissa esitetyt vaatimukset A4 C2 TUOTETIEDOT Rakennuksen käyttö- ja huolto-ohje, Määräykset ja ohjeet 2000, tämän sertifikaatin kohdan 12 ja 13 mukaan Kosteus, Määräykset ja ohjeet 1998, tämän sertifikaatin kohdan 9 mukaan D2 Rakennusten sisäilmasto ja ilmanvaihto, Määräykset ja ohjeet 2012, tämän sertifikaatin kohdan 9.5 mukaan 2. Muut ohjeet ja standardit 2.1 Tuotteen valmistaja on ilmoittanut noudattavansa seuraavia ohjeita ja standardeja: RIL Rakennusten veden- ja kosteudeneristysohjeet Sisä RYL 2000, Rakennustöiden yleiset laatuvaatimukset, Talonrakennuksen sisätyöt, RT , Rakennustietosäätiö, 1998 SFS-EN-ISO 9001, Laadunhallintajärjestelmät. Vaatimukset EN-ISO 14001, Ympäristöjärjestelmät. Spesifikaatio ja ohjeita sen käyttämiseksi. 3. Tuotekuvaus, merkintä ja laadunvalvonta 3.1 Aquaroc-märkätilajärjestelmän seinät koostuvat Aquaroc-sementtilevyin levytetyistä rankaseinärakenteista, levysaumoihin, levyn ja muun seinämateriaalin välisiin saumoihin, lattian ja seinän välisiin liitoksiin sekä läpivienteihin asennettavasta vahvikekankaasta sekä levyseiniin ja lattioihin soveltuvasta märkätilan vedeneristysja pintarakennejärjestelmästä (kohta 3.6). Järjestelmän kanssa mahdollisesti käytettävien kiviaineisten seinäpintojen tulee olla tasaisia, ehjiä ja pölyttömiä ja tasoitettuja märkätilakäyttöön soveltuvalla sementtisideaineisella tasoitteella. 3.2 Aquaroc-märkätilajärjestelmän lattiat ja katot ovat pääsääntöisesti betonia. Lattiat ja niiden läpiviennit vedeneristetään seinissä käytetyllä vedeneristysjärjestelmällä. Lattian kallistukset tehdään betonilattioissa joko valun yhteydessä tai jälkivaluna.

4 VTT SERTIFIKAATTI NRO VTT-C , Myöntämispäivä Paikalla rakennettujen Aquaroc-seinien runkorakenteena käytetään vähintään 66 mm x 37 mm teräsrunkoa tai 66 mm x 42 mm puurunkoa. Runkotolppajako on k400 käytettäessä Aquaroc-levyä, jonka leveys on 1200 mm ja k 450 käytettäessä 900 mm leveitä Aquaroc-levyjä. Runkotolppajako on k600 levytettäessä seinä kahteen kertaan Aquaroc-levyllä. Levyseinärakenne erotetaan betonilattiasta jättämällä seinän alareunaan n. 10 mm:n rako. Seinärakenteeseen asennetaan valmistajan ohjeiden mukaiset vahvikkeet pesualtaiden, hanojen ja muiden seiniin kiinnitettävien tuotteiden kohdille. 3.4 Betonilaatan tai betonisen ala- ja välipohjan päälle rakennettavan seinärungon alajuoksun tulee olla vähintään märkätilan lattiapinnan tasossa tai sen yläpuolella. Puinen alajuoksu erotetaan lattiasta bitumikermikaistalla. Jos seinärakenne alkaa lattiapinnan alapuolelta, seinälle tehdään kivirakenteinen sokkeli vähintään märkätilan lattiapinnan alatasoon saakka. 3.5 Seinä- ja lattiarakenteet ja niiden yksityiskohdat tehdään tämän sertifikaatin liitteenä olevan "Aquaroc märkätilajärjestelmä piirustussarjan esittämällä tavalla. Levyjen kiinnitys runkoon tehdään Gyprocin asennusohjeiden mukaisesti. Tämä sertifikaatti liitteineen sekä Gyproc-käsikirja ovat saatavissa sertifikaatiin haltijalta tai www-sivuilta Aquaroc-märkätilajärjestelmässä käytetään vedeneristeinä VTT Expert Services Oy:n sertifioimia vedeneristysjärjestelmiä seuraavin rajoituksin: Järjestelmässä tulee mukana vahvikenauhat tai kankaat kohdassa 3.1 mainittuihin levysauma- ja muihin liitoksiin. Järjestelmän tulee sisältää siihen kuuluva pohjusteena käytettävä kosteussulkukäsittely, pohjuste tai primer ja järjestelmän vesihöyrynläpäisyn tulee olla alle 90 x kg/m 2 spa (kts. kohta 9). Pohjusteen, kosteusulkukäsittelyn tai primerin menekki voi olla vedeneristeen valmistajan ilmoittamaa ohjemenekkiä suurempi. 3.7 Lattioissa käytetään kohtien 3.6 ja 9 mukaan valitun vedeneristysjärjestelmän kanssa yhteensopiviksi todettuja lattiakaivoja ja läpivientitiivistyksiä. 3.8 Aquaroc- levyjen laadunvalvonta hoidetaan Saint-Gobain Rakennustuotteet Oy:n ja VTT Expert Services Oy:n välisten laadunvalvonta-sopimusten edellyttämällä tavalla. 4. Toimittaminen ja varastointi kohteessa 4.1 Aquaroc-levyt toimitetaan työmaalle tilaajan kanssa sovitulla tavalla suojattuna. Vedeneristysjärjestelmän komponentit toimitetaan suljetuissa pakkauksissa, joissa on ilmoitettu tuotteiden käyttötarkoitus ja ohjemenekit sekä viimeinen käyttöpäivä. 4.2 Aquaroc-levyt tulee varastoida tasaisella alustalla sisätiloissa ja suojattuna pölyltä, lialta ja kastumiselta. Vedeneriste ja kiinnityslaasti varastoidaan suojattuna auringon paisteelta tilassa, jonka lämpötila on ºC.

5 VTT SERTIFIKAATTI NRO VTT-C , Myöntämispäivä SUUNNITTELUTIEDOT 5. Yleistä 5.1 Tässä sertifikaatissa annetut suunnittelutiedot perustuvat lähtökohtaan, että kaikki rakennusratkaisut, kiinnitysmenetelmät ja muut lähtötiedot ovat tässä sertifikaatissa esitettyjen mukaisia, ja että mainittuja vaatimuksia, ohjeita ja standardeja noudatetaan. 6. Asennus 6.1 Aquaroc-märkätilajärjestelmä asennetaan rakenteen painon kestävälle alustalle. Alustan kuormien kestävyys tulee tarkistaa valittaessa lattiaratkaisua. 6.2 Vedeneristyksen alustarakenteena toimivien seinien ja lattioiden tulee olla pintarakenteeltaan tasaisia eikä niissä saa esiintyä nystermiä tai kuoppia. Epätasainen betonilattiapinta hiotaan tai tasoitetaan vedeneristejärjestelmän valmistajan suosittelemalla tasoitteella. Lattiapinnan kaltevuuden tulee olla vähintään 1:100 lattiakaivoon päin. 6.3 Betonilattian suositeltava pintalujuus on vähintään 1,0 N/mm 2. Betoni- ja tasoitepinnan pintalujuuden tulee kuitenkin olla vähintään 0,5 N/mm Järjestelmän asennuksia voivat tehdä levytyksen osalta kipsilevyrakentamisen osaavat asentajat. Vedeneristyksen asennustöitä voivat tehdä vedeneristysmateriaalin valmistajien kouluttamat, vedeneristäjän henkilösertifikaatin haltijat tai muun soveltuvan ammattitutkinnon tai koulutuksen suorittaneet henkilöt. 7. Lujuus 7.1 Aquaroc-märkätilajärjestelmällä ei ole suoraa vaikutusta rakenteiden kantavuuteen. Betonilattian ja mahdollisten kallistusvalujen painot on otettava huomioon lattiarakenteiden mitoituksessa. 8. Ääneneristävyys 8.1 Aquaroc-märkätilajärjestelmän vaikutusta ääneneristykseen ei ole selvitetty. 9. Kosteustekniset ominaisuudet 9.1 Veden- ja kosteudeneristyksessä noudatetaan Suomen rakentamismääräyskokoelman osaa C2, Kosteus, Määräykset ja ohjeet Aquaroc-märkätilajärjestelmä toimii ja estää sen alla ja vieressä olevien rakenteiden kastumisen, kun rakenteet ja vedeneristys sauma- ja läpivientitiivistyksineen on toteutettu tämän sertifikaatin (mm. kohtien 3, 6, 9.3 ja 9.4) ja valmistajan asennusohjeiden mukaisesti.

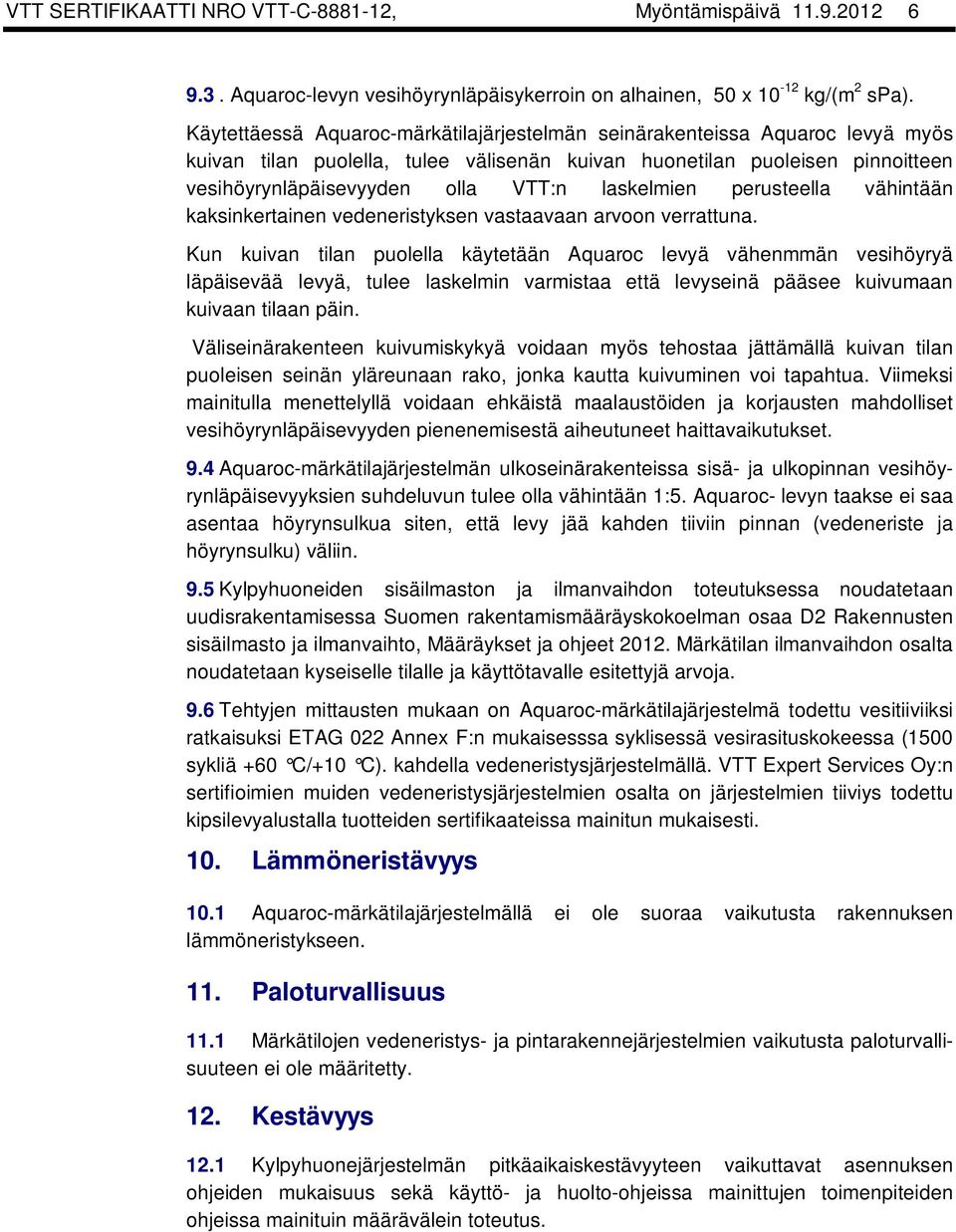

6 VTT SERTIFIKAATTI NRO VTT-C , Myöntämispäivä Aquaroc-levyn vesihöyrynläpäisykerroin on alhainen, 50 x kg/(m 2 spa). Käytettäessä Aquaroc-märkätilajärjestelmän seinärakenteissa Aquaroc levyä myös kuivan tilan puolella, tulee välisenän kuivan huonetilan puoleisen pinnoitteen vesihöyrynläpäisevyyden olla VTT:n laskelmien perusteella vähintään kaksinkertainen vedeneristyksen vastaavaan arvoon verrattuna. Kun kuivan tilan puolella käytetään Aquaroc levyä vähenmmän vesihöyryä läpäisevää levyä, tulee laskelmin varmistaa että levyseinä pääsee kuivumaan kuivaan tilaan päin. Väliseinärakenteen kuivumiskykyä voidaan myös tehostaa jättämällä kuivan tilan puoleisen seinän yläreunaan rako, jonka kautta kuivuminen voi tapahtua. Viimeksi mainitulla menettelyllä voidaan ehkäistä maalaustöiden ja korjausten mahdolliset vesihöyrynläpäisevyyden pienenemisestä aiheutuneet haittavaikutukset. 9.4 Aquaroc-märkätilajärjestelmän ulkoseinärakenteissa sisä- ja ulkopinnan vesihöyrynläpäisevyyksien suhdeluvun tulee olla vähintään 1:5. Aquaroc- levyn taakse ei saa asentaa höyrynsulkua siten, että levy jää kahden tiiviin pinnan (vedeneriste ja höyrynsulku) väliin. 9.5 Kylpyhuoneiden sisäilmaston ja ilmanvaihdon toteutuksessa noudatetaan uudisrakentamisessa Suomen rakentamismääräyskokoelman osaa D2 Rakennusten sisäilmasto ja ilmanvaihto, Määräykset ja ohjeet Märkätilan ilmanvaihdon osalta noudatetaan kyseiselle tilalle ja käyttötavalle esitettyjä arvoja. 9.6 Tehtyjen mittausten mukaan on Aquaroc-märkätilajärjestelmä todettu vesitiiviiksi ratkaisuksi ETAG 022 Annex F:n mukaisesssa syklisessä vesirasituskokeessa (1500 sykliä +60 C/+10 C). kahdella vedeneristysjärjestelmällä. VTT Expert Services Oy:n sertifioimien muiden vedeneristysjärjestelmien osalta on järjestelmien tiiviys todettu kipsilevyalustalla tuotteiden sertifikaateissa mainitun mukaisesti. 10. Lämmöneristävyys 10.1 Aquaroc-märkätilajärjestelmällä ei ole suoraa vaikutusta rakennuksen lämmöneristykseen. 11. Paloturvallisuus 11.1 Märkätilojen vedeneristysja pintarakennejärjestelmien vaikutusta paloturvallisuuteen ei ole määritetty. 12. Kestävyys 12.1 Kylpyhuonejärjestelmän pitkäaikaiskestävyyteen vaikuttavat asennuksen ohjeiden mukaisuus sekä käyttö- ja huolto-ohjeissa mainittujen toimenpiteiden ohjeissa mainituin määrävälein toteutus.

7 VTT SERTIFIKAATTI NRO VTT-C , Myöntämispäivä Aquaroc-märkätilajärjestelmän ja siinä käytettävien märkätilojen pintarakennejärjestelmien kestävyysominaisuuksia on selvitetty ETAG 022 Annex F:n mukaisesssa syklisessä vesirasituskokeessa (1500 sykliä +60 C/+10 C). Lisäksi on määritetty ko. lämpötilanvaihtelukokeen jälkeinen tartuntalujuus, joka oli 0,5 N/mm 2. Sertifioitujen märkätilojen pintarakennejärjestelmien (ml. saumat ja kaivoliitokset) toimivuutta on selvitetty sertifikaateissa mainituilla vedeneristeiden halkeaman silloituskyvyn ja alkalirasituksen kestävyyden määrityksillä sekä pintarakennejärjestelmien että kaivo- vedeneristeliitosten ja suihkutuslämpötilavaihtelukokeilla. ASENNUS- JA KÄYTTÖOHJEET 13. Valmistajan ohjeet 13.1 Aquaroc-märkätilajärjestelmän asennukset tehdään sertifikaatin haltijan ja tämän sertifikaatin kohtien 3 ja 9 esittämien periaatteiden mukaan valitun vedeneristysja pintarakennejärjestelmän toimittajan ohjeiden mukaisesti Rakenteiden toteutuksessa noudatetaan tämän sertifikaatin antamien ohjeiden ohella sertifikaatin haltijan rakenneyksityiskohtien toteutuksesta antamia ohjeita (sertifikaatin liitteenä) Huoltotoimenpiteinä on tärkeää toteuttaa märkätilan pintarakenteiden säännöllinen kunnon tarkastus ja puhdistus mukaan lukien lattiakaivo sekä ilmanvaihdon toimivuuden tarkistus. TEKNISET SELVITYKSET 14. Kokeelliset tutkimukset 14.1 VTT:n tutkimuksissa Aquaroc-märkätilajärjestelmästä on määritetty kokeellisesti ja osin laskennallisesti kohdissa 3, 9 ja 12 esitetyt kosteustekniset ja kestävyysominaisuustiedot. Lisäksi VTT Expert Services Oy:llä on ollut käytettävissään julkaistujen märkätilojen vedeneristeiden ja pintarakennejärjestelmien sertifikaattien tuotetiedot. 15. Muu aineisto 15.1 Gyproc ohjeistukset sivuilla.

8 VTT SERTIFIKAATTI NRO VTT-C-XXX-12, Myöntämispäivä xx SERTIFIKAATIN VOIMASSAOLO 16. Sertifikaatin voimassaoloaika Tämä sertifikaatti on voimassa enintään asti. 17. Voimassaolon ehdot Sertifikaatti on voimassa sillä edellytyksellä, että tuotetta ei oleellisesti muuteta ja että valmistajalla on voimassaoleva laadunvalvontasopimus. Luettelo voimassaolevista sertifikaateista on saatavissa VTT Expert Services Oy:stä Muut ehdot Tässä sertifikaatissa esitetyt viittaukset Rakentamismääräyskokoelman julkaisuihin ja standardeihin koskevat näitä siinä muodossa, kuin ne olivat voimassa sertifikaatin antopäivänä. Tässä sertifikaatissa esitetyt suositukset tuotteen turvallisesta käytöstä ovat vähimmäisvaatimuksia, joita on noudatettava tuotetta käytettäessä. Sertifikaatti ei kumoa laissa ja asetuksissa esitettyjä nykyisiä tai tulevia vaatimuksia. Sen lisäksi, mitä tässä sertifikaatissa on esitetty, noudatetaan suunnittelussa, valmistuksessa ja käytössä yleistä hyvää rakentamistapaa. Tuotteen laadusta ja jatkuvasta laadunvalvonnasta vastaa valmistaja. VTT Expert Services Oy ei tämän sertifikaatin myöntäessään sitoudu minkäänlaiseen vahingonkorvausvastuuseen henkilö- tai muusta vahingosta, mikä sertifikaatin mukaista tuotetta käytettäessä välittömästi tai epäsuorasti mahdollisesti aiheutuu. VTT Expert Services Oy:n käsityksen mukaan Aquaroc-märkätilajärjestelmä soveltuu tässä sertifikaatissa esitetyllä tavalla rakennuskäyttöön. Tämä sertifikaatti nro VTT-C on edellä olevan mukaisesti myönnetty Saint-Gobain Rakennustuotteet Oy:lle VTT Expert Services Oy:n puolesta Lina Markelin-Rantala Tiimipäällikkö Liisa Rautiainen Arviointipäällikkö VTT EXPERT SEVICES OY Sertifiointi ja tuotehyväksyntä PL 1001, VTT Puh Faksi etunimi.sukunimi@vtt.fi Y-tunnus

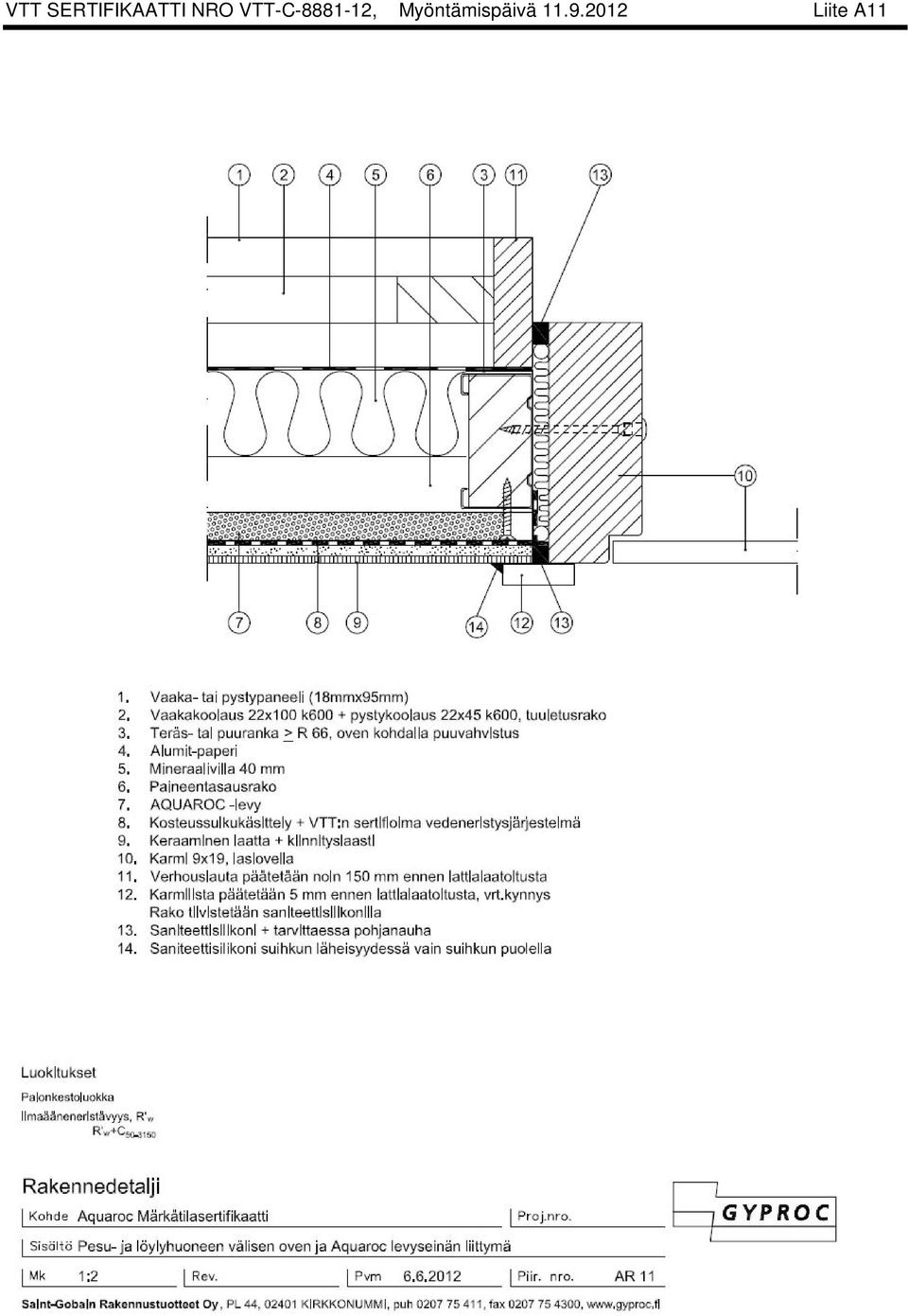

9 VTT SERTIFIKAATTI NRO VTT-C , Myöntämispäivä Liite A1 Liite A sisältää seuraavat Gyproc Oy:n piirustukset: AR 00 Pohjapiirustus AR 03 Aquaroc-levyjen liittymät toisiinsa: suora seinä AR 04 Aquaroc-levyjen liittymät toisiinsa: sisäkulma AR 05 Aquaroc-levyjen liittymät toisiinsa: ulkokulma AR 06 Aquaroc-levyn ja betoniseinän liittymä: suora liitos AR 07 Sisäisen ja osastoivan Aquaroc-seinän liittymä: sisäkulma AR 08 Aquaroc-seinän ja osastoivan tiiliseinän liittymä: sisäkulma AR 09 Aquaroc-seinän ja betoniseinän liittymä: sisäkulma AR 10 Pesuhuoneen oven ja Aquaroc-seinän liittymä AR 11 Pesu- ja löylyhuoneen välisen oven ja Aquaroc-seinän liittymä AR 12 Pesuhuoneen ja kuivan tilan välisen Aquaroc-seinän ja betonilaatan liittymä AR 13a Pesu- ja löylyhuoneen välisen Aquaroc-seinän ja betonilattian liittymä AR 13b Pesu- ja löylyhuoneen välisen Aquaroc-seinän ja betonilattian liittymä AR 16 Tukirakenteet: pesuallastuenta AR 17 Tukirakenteet: kaapin kiinnitys seinään AR 19 Läpivientien tiivistys AR 20 Märkätilan välipohjan ja ulkoseinän liittymä, lattiakallistus valumassalla AR 24 Vaakasauman tuenta, vaakaleikkaus AR 24b Vaakasauman tuenta, pystyleikkaus US 02a Pesuhuoneen puu-ulkoseinä, lautaverhous, rungon ulkopuolinen vaakarunko US 02b Pesuhuoneen puu-ulkoseinä, lautaverhous, yksinkertainen seinärunko US 03 Pesuhuoneen puu-ulkoseinä, tiiliverhous US 04 Pesuhuoneen puu-ulkoseinä, puu- tai tiiliverhous VS 01 Pesuhuoneen ja saunan välinen seinä VS 02 Löylyhuoneen ja asuinhuoneen välinen seinä
