1 BiPAP AVAPS Pikaopas Laitteen asentaminen Etupaneelin perustiedot Hoidon aloittaminen Hoidon lopettaminen Tietojen tarkasteleminen Mukavuusasetukset Kostuttimen irrottaminen telakasta Kostuttaminen

2 Laitteen asentaminen i Hoitajatilan käyttäminen: 1. Korosta päävalikosta (Asetukset). 2. Pidä viivepainiketta ja ohjaussäädintä painettuina samanaikaisesti 4 5 sekunnin ajan, kunnes kuulet merkkiäänen. 3. Näyttöön tulee hoitajan asetusnäyttö. Laite pysyy hoitajatilassa, kunnes poistut asetusnäytöstä valitsemalla (Takaisin) tai kunnes näytön aikakatkaisu tapahtuu 1 minuutin kuluttua. Hoitajan asetusvalikko Hoitoasetukset Tila Laitteen ohjelmoiminen: 1. Kierrä ohjaussäädin haluamasi asetuksen kohdalle ja paina. 2. Kierrä ohjaussäädin haluamasi vaihtoehdon kohdalle ja valitse se painamalla ohjaussäädintä. 3. Kierrä ohjaussäädin seuraavan asetuksen kohdalle ja toista. 4. Poistu kiertämällä ohjaussäädin kohtaan (Takaisin) ja paina. CPAP, S, S/T, T, PC AVAPS AVAPS On (Päällä), Off (Pois) V T PAP S/T Vte ml IPAP maks cmh 2 O IPAP min cmh 2 O IPAP IPAP 4 25 cmh 2 O EPAP EPAP 4 IPAP BPM BPM 0 30 Ti Ti 0,5 3,0 s Mukavuusasetukset Flex-säätö (Päällä), (Pois) Flex-asetus (Pois), 1, 2, 3 Nousuajan säätö (Päällä), (Pois) Nousuaika 1 3 (1 = 200 ms; 2 = 300 ms; 3 = 400 ms) Viiveaika 0 45 min Viiveajan käynnistys 4 EPAP

3 Etupaneelin perustiedot LCDnäyttöruutu Kostuttimen numeroasetukset Kostutinkuvake Hälytyksen vaimennuspainike Viivepainike Ohjaussäädin/painike 1. Jos kostutin liitetään laitteeseen puhaltimen ollessa käynnissä, kostutuskuvake ja numeerinen asetus syttyvät laitteessa. 2. Säädä kostuttimen lukema haluttuun asetukseen (0 5) kiertämällä ohjaussäädintä. Asetukset vastaavat suhteellisia kosteustasoja, jotka pysyvät muuttumattomina koko yön, vaikka huonelämpötila muuttuisi.

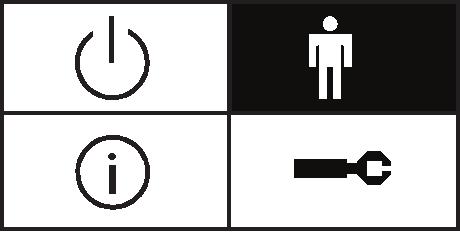

4 Hoidon aloittaminen i 1. Kierrä ohjaussäädin päävalikossa kohtaan (Hoito) ja paina. 2. Valvontanäyttö tulee näkyviin ja laite käynnistyy. U AVAPS S/T 4.0 cmh 2O 21 I/min Huomautus: Voit valita mitatun parametrin, joka näkyy valvontanäytössä. Valittavina ovat (Vuoto), RR (Hengitystaajuus), MinVent (Minuuttiventilaatio) ja V TE. Hoitajatilassa ( ) voit siirtyä täyteen valvontanäyttöön ja tarkastella kaikkia parametreja kerralla painamalla hälytyksen vaimennuspainiketta ( ) ja viivepainiketta ( ) samanaikaisesti muutaman sekunnin ajan. Voit palata valvontanäyttöön painamalla ohjaussäädintä. Hoidon lopettaminen U AVAPS S/T 4.0 cmh 2O 21 I/min Laite pysähtyy, kun painat ohjaussäädintä muutaman sekunnin ajan. Tietojen tarkasteleminen 1. Kierrä ohjaussäädin kohtaan (Tiedot) ja paina. 2. Näytä tiedot kiertämällä ohjaussäädin haluamaasi kohtaan. 3. Poistu kiertämällä ohjaussäädin kohtaan (Takaisin) ja paina.

5 Mukavuusasetukset 1. Korosta potilasnäytöstä (Mukavuus). Flex ( )-, Viiveajan käynnistys ( )- ja Nousuaika ( ) -mukavuustoiminnot näkyvät tässä valikkovalinnassa, jos ne ovat käytössä. 2. Kierrä säädin haluamasi asetuksen kohdalle ja paina. 3. Kierrä ohjaussäädin haluamasi vaihtoehdon kohdalle ja valitse se painamalla. 4. Poistu kiertämällä ohjaussäädin kohtaan (Takaisin) ja paina. Kostuttimen irrottaminen telakasta Katso seuraava piirros. Pidä koko yksikköä kummastakin päästä ja liu uta vapautussalpa oikealle. Kostutin (alhaalta katsottuna) Vapautussalpa

6 Kostuttaminen Sammuta laite, irrota säiliö ja täytä se vedellä. 1. (a) Nosta kostuttimen luukkua, kunnes se lukittuu paikalleen. Älä pakota ovea korkeammalle kuin lukitusasentoon. (b) Tartu säiliön etuosaan ja liu uta itseäsi kohti. 2. (a) Työnnä varovasti säiliön päällä olevan pyöreän aukon sisällä olevaa kielekettä. (b) Erota säiliön ylä- ja alaosat. 3. Täytä säiliön alaosa vedellä. 4. Huomioi säiliön sivuilla olevat enimmäistäyttöviivat. 5. Älä täytä liikaa. Kokoa säiliö uudelleen asettamalla kannen saranat kahden säiliön takana olevan kielekkeen päälle. Sulje kansi niin, että se lukittuu napsahtaen paikalleen. Aseta täytetty säiliö kostuttimeen. Suodattimen huolto 1. Pese suodatin kahden viikon välein 2. Vaihda uuteen kuuden kuukauden välein

7 Hoitajan asetusvalikko (jatk.) Hälytysasetukset Apnea (Pois), 10, 20, 30 s Potilasliitännän irtoaminen (Pois), 15, 60 s MinVent V TE Alhainen minuuttiventilaatio (Pois) 99 lpm 1,0:n askelin Alhainen Vte (Päällä), (Pois) Järjestelmäasetukset Taustavalo (Päällä), (Pois) Kieli EN, IT, ES, DE, FR, kuvake hpa/cmh 2 O hpa, cmh 2 O Asetusparametrien näyttö 1 (Vuoto), RR (Hengitystaajuus), MinVent (Minuuttiventilaatio) Kostutin 0 5 // Nollaa puhaltimen (Ei), (Kyllä) käyttötunnit Hoitajatila 2 (Päällä), (Pois) V TE 1. Asetusparametrien näyttö Voit valita, mitkä mitatut parametrit näkyvät valvontanäytössä. Valittavina ovat (Vuoto), RR (Hengitystaajuus), MinVent (Minuuttiventilaatio) ja V TE (Hengitystilavuus). Lisätietoja on käyttöoppaan Mitatut parametrit -kohdassa. 2. Hoitajatila ( ) Voit siirtyä hoitajatilaan tai poistua siitä valitsemalla tai. Valitsemalla voit vapauttaa laitteen lukituksen ja sallia kaikkien ventilaatioasetusten muuttamisen asetusvalikossa. Valitsemalla voit lukita laitteen niin, että potilas ei voi muuttaa ventilaatioasetuksiaan.
