1 Verkkopyramidit

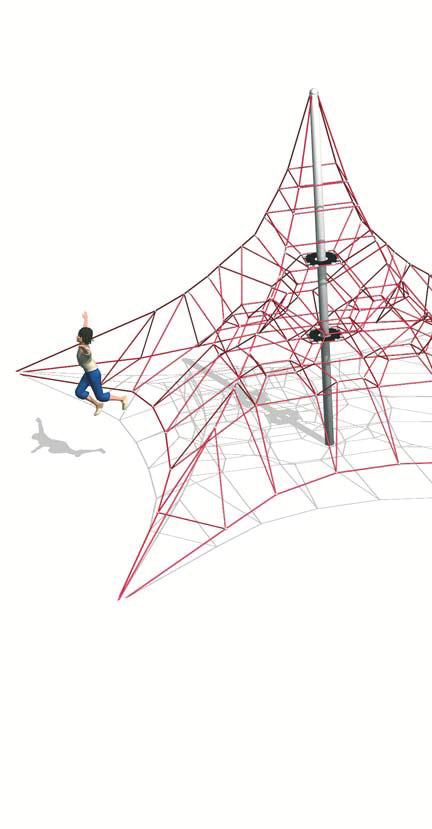

2 Quattro 3,8 m 5,2 x 5,2 m 7,9 x 7,9 m 3,8 m 3+ vuotta Käyttäjiä kerralla 24 0,9 m Suurin yksittäisen osan paino 100 kg 328 kg 4 h 2 hlö Perustus 1 kpl 0,9 x 0,9 x 0,7 m 4 kpl 1,2 x 1,0 x 0,7 m Double Quattro 3,8 m 7,3 x 12,3 m 10,3 x 15,3 m 3,8 m 3+ vuotta Käyttäjiä kerralla 48 0,9 m Suurin yksittäisen osan paino 240 kg 565 kg 4 h 2 hlö Perustus 2 kpl 0,9 x 0,9 x 0,7 m 6 kpl 1,2 x 1,0 x 0,7 m

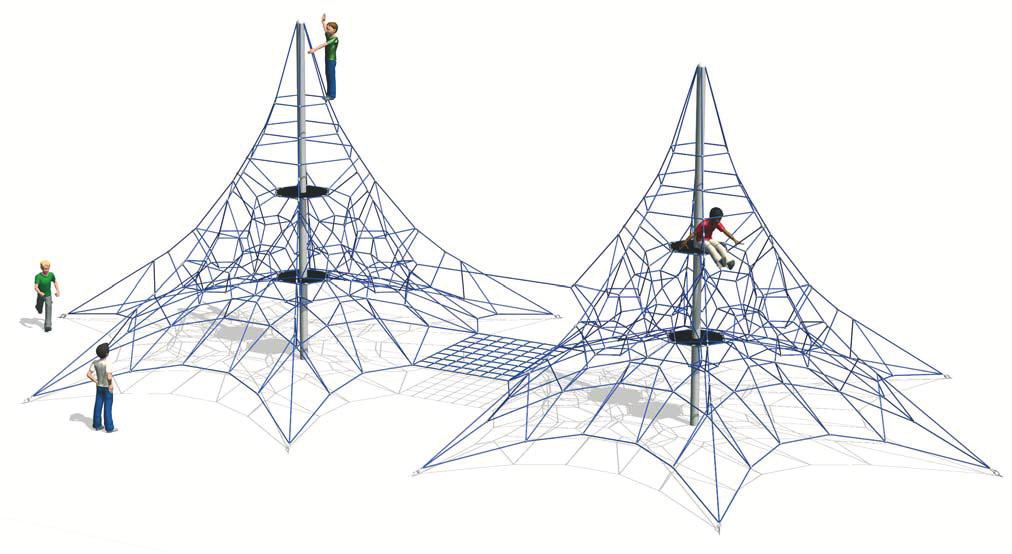

3 Quattro 8,2 x 8,2 m 11,2 x 11,2 m Käyttäjiä kerralla 46 2,4 m Suurin yksittäisen osan paino 140 kg 350 kg 5 h Perustus 1 kpl 1,1 x 1,1 x 0,7 m 4 kpl 1,1 x 1,6 x 0,7 m Double Quattro 11,6 x 18,6 m 14,6 x 21,6 m Käyttäjiä kerralla 92 2,4 m Suurin yksittäisen osan paino 280 kg 625 kg 6 h Perustus 2 kpl 1,1 x 1,1 x 0,7 m 6 kpl 1,1 x 1,6 x 0,7 m

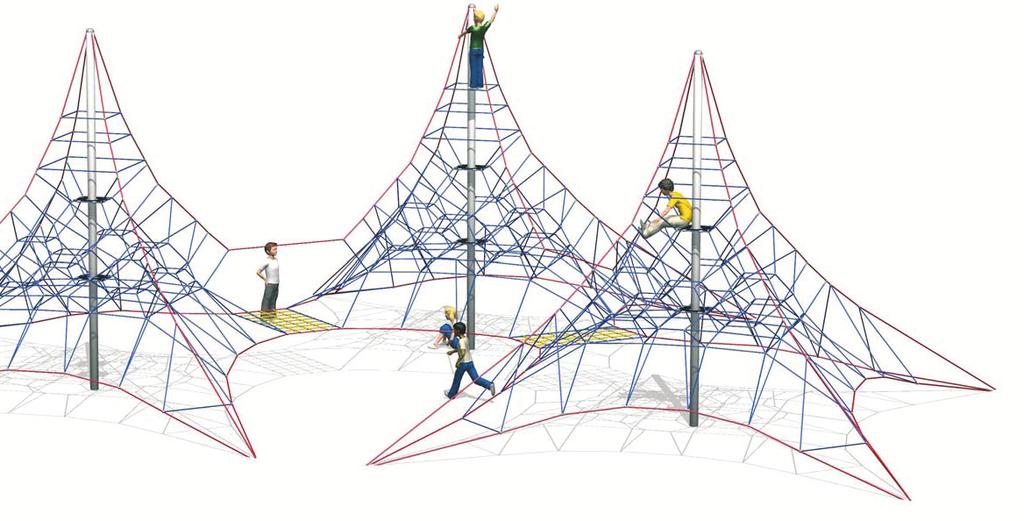

4 Triple Quattro 13,2 x 18,1 m 16,2 x 21,1 m Käyttäjiä kerralla 138 2,4 m Suurin yksittäisen osan paino 420 kg 920 kg 8h 2 hlö nosturiauto Perustus 1 kpl 1,6 x 1,6 x 0,7 m 1 kpl 1,1 x 1,1 x 0,7 m 3 kpl 1,1 x 1,6 x 0,7 m M 1: Quadruple Quattro 18,6 x 25,6 m 21,6 x 28,6 m Käyttäjiä kerralla 184 2,4 m Suurin yksittäisen osan paino 560 kg 1250 kg 8h 5 hlö nosturiauto Perustus 4 kpl 1,1 x 1,1 x 0,8 m 6 kpl 1,1 x 1,8 x 0,8 m 2 kpl 2,0 x 2,0 x 0,8 m M 1:300

5 Quattro 7,4 m 11,3 x 11,3 m 14,3 x 14,3 m 7,4 m Käyttäjiä kerralla 60 2,5 m Suurin yksittäisen osan paino 240 kg 690 kg 5 h Perustus 1 kpl 1,2 x 1,2 x 0,8 m 4 kpl 1,8 x 1,25 x 0,8 m Double Quattro 7,8 m/ 16,9 x 22,3 m 19,9 x 25,3 m 7,8 / Käyttäjiä kerralla 106 2,5 m Suurin yksittäisen osan paino 420 kg 890 kg 6 h Perustus 1 kpl 1,2 x 1,2 x 0,8 m 1 kpl 1,0 x 1,0 x 0,8 m 3 kpl 1,5 x 1,2 x 0,8 m 3 kpl 1,8 x 1,2 x 0,8 m M 1:300

6 Penta Ø 9,5 m Ø 12,5 m Käyttäjiä kerralla 46 2,2 m Suurin yksittäisen osan paino 170 kg 390 kg 5 h Perustus 1 kpl 1,0 x 1,0 x 0,7 m 5 kpl 1,4 x 1,0 x 0,7 m

7 Hexa Ø 10,4 m Ø 13,4 m Käyttäjiä kerralla 44 1,8 m Suurin yksittäisen osan paino 200 kg 480 kg 5 h Perustus 1 kpl 1,0 x 1,0 x 0,7 m 6 kpl 1,5 x 1,0 x 0,7 m Double Hexa 9,0 x 17,9 m 12,0 x 20,9 m Käyttäjiä kerralla 88 1,8 m Suurin yksittäisen osan paino 400 kg 978 kg 7 h Perustus 1 kpl 1,0 x 1,0 x 0,7 m 6 kpl 1,5 x 1,0 x 0,7 m 2 kpl 1,9/1,2 x 1,0 x 0,7 m

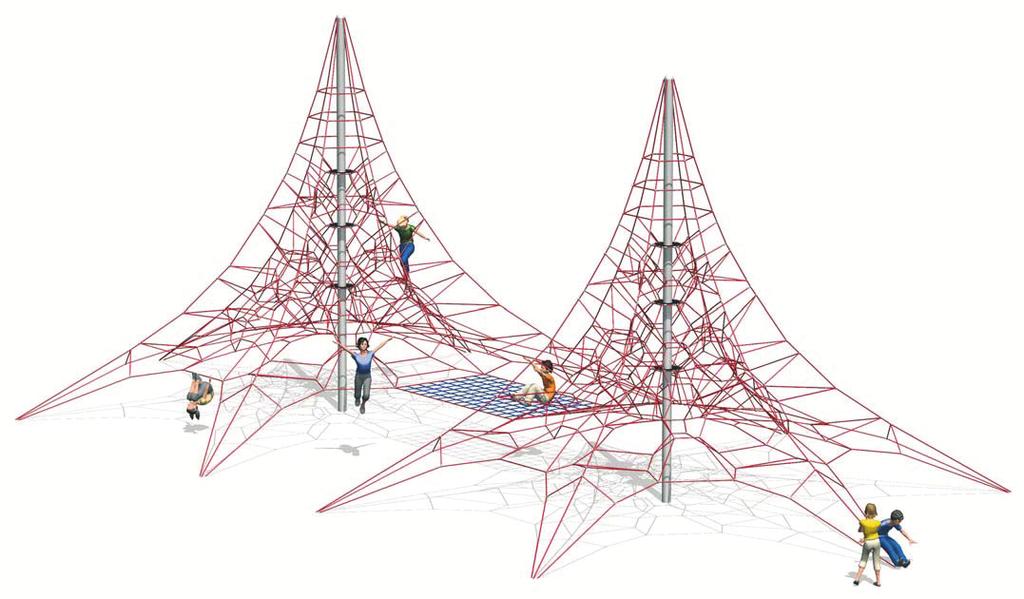

8 Hexa 7,8 m Ø 13,4 m Ø 16,4 m 7,8 m 7+ vuotta Käyttäjiä kerralla 71 1,6 m Suurin yksittäisen osan paino 300 kg 772 kg 5 h Perustus 1 kpl 1,2 x 1,2 x 0,8 m 6 kpl 1,7 x 1,1 x 0,8 m Double Hexa 7,8 m 11,6 x 23,4 m 14,6 x 26,4 m 7,8 m 7+ vuotta Käyttäjiä kerralla 142 1,6 m Suurin yksittäisen osan paino 750 kg 1332 kg 6 h 4 hlö Perustus 1 kpl 1,2 x 1,2 x 0,8 m 6 kpl 1,7 x 1,1 x 0,8 m 2 kpl 2,1/1,4 x 1,0 x 0,8 m

9 Hexa 9,3 m Käyttäjiä kerralla Suurin yksittäisen osan paino Perustus Ø 1 Ø 18,8 m 9,3 m 8+ vuotta 95 2,6 m 570 kg 1215 kg 6h 4 hlö nosturiauto 1 kpl 1,25 x 1,25 x 1,0 m 6 kpl 2,5 x 1,25 x 1,0 m Quadruple penta 7,8 m/ M 1:500 23,9 x 24,6 m 26,9 x 27,6 m 7,8 / 7+ vuotta Käyttäjiä kerralla 200 1,8 m Suurin yksittäisen osan paino 900 kg 2580 kg 10 h 6 hlö nosturiauto Perustus 4 kpl 1,2 x 1,2 x 0,8 m 9 kpl 1,1 x 1,7 x 0,8 m 3 kpl 1,3 x 5,5 x 0,8 m

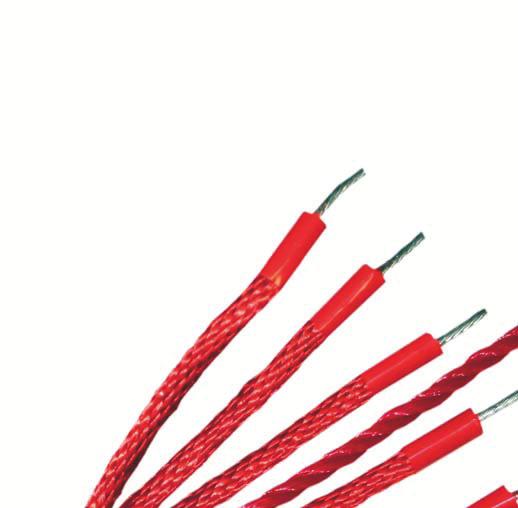

10 Tekniset tiedot Köysien tekniset tiedot ja värivaihtoehdot Keskimasto Paksua kuumasinkittyä teräsputkea. Pulverimaalattuna saatavissa eri väreissä. Köysien kiinnityslaippa 18 mm PAH-vapaata, lujaa ja joustavaa materiaalia. Osa vaihdettavissa. smb-köysilukko Erittäin kestävä alumiininen köysilukko, ei teräviä reunoja. Keskimaston asennuslevy Mahdollistaa vaivattoman asennuksen. Turvavanttiruuvi Umpirunkoinen silmukkavanttiruuvi. Ydin Käyttötarkoituksesta riippuen ydin on joko terästä tai muovia. Päällyste Maa-ankkuri Betoniin valettava maa-ankkuri. Kuumasinkittyä, korroosionkestävää teräslevyä. Lankojen kierteinen kudonta muodostaa erittäin kestävän pinnan teräsytimelle. Köyden halkaisija Käyttötarkoituksesta riippuen köyden halkaisija on 8, 16, 18, 20, 22 tai 26 mm. Köyden rakenne Käyttötarkoituksesta riippuen köyden rakenne on 4- tai 6-säikeinen - 20 mm halkaisija - muoviydin - polyamidipäällyste - 22 mm halkaisija - teräsydin - polyamidipäällyste Lanka Lanka on valmistettu polyamidista tai polypropeenista, ja sillä on korkea UV-säteilyn kestokyky. Teräsvaijeri Käyttötarkoituksesta riippuen optimaalinen korroosionkestävyys saavutetaan sinkityksellä tai päällystämällä teräsvaijeri alumiini-sinkkiseoksella. Esitteen tuotteet ovat saksalaisen yhteystyökumppanimme smb Seilspielgeräten valmistamia korkealaatuisia, kestäviä ja tyylikkäitä kiipeilyvälineitä.

11 Lisäverkko n. 350 x 350 mm verkkoväli 115 x 115 mm Lisäverkko n. 480 x 480 mm verkkoväli 120 x 120 mm Quattro 3,8 m Quattro Quattro 7,4 m Penta Hexa Double quattro 3,8 m Double quattro Double Hexa Lisävarusteet Lisäverkko verkkoväli 130 x 130 mm n. 900 x 850 mm n. 910 x 910 mm n. 900 x 900 mm n. 900 x 900 mm Lisäverkko verkkoväli 300 x 300 mm n. 900 x 850 mm n. 910 x 910 mm n. 900 x 900 mm n. 900 x 900 mm Verkkoistuin verkkoväli 90 x 90 mm Verkkopussi halkaisija n. 480 x 480 mm verkkoväli 120 x 120 mm Tuplatikkaat Quattro 3,8 m Double quattro 3,8 m Quattro 7,4 m Penta Hexa Double Hexa Quattro Double quattro Keinuistuin Kumi-istuin Riippusilta V-silta Köysitasapaino Pallokiinnike Pulverimaalattu masto

12 Puuha Group Oy Teollisuuskatu Turku puh
