1 Gyptone Masterhinnasto 17.1b Voimassa alkaen Gyptone Akustiset alakatot Estetiikkaa, akustiikkaa ja kestävyyttä Tuoteluettelo ja hinnasto 1

2 Sisällysluettelo Gyptone-levyjen ominaisuudet 3 Gyptone uusi klassista tyyneyttä edustava reikämuoto Quattro 70 4 Gyptone BIG uutuudet Quattro 71, 73, 40 ja 44 5 Gyptone-moduulilevyt 6 Gyptone BIG-levyt 8 Muut Gyptone BIG-tuotteet 9 Gyptone Quattro & Point 10 Gyptone Line, Sixto & Base ja Acoustic Sealed 11 T-kannatinjärjestelmät ja ripustustarvikkeet 12 Gyptone BIG-levyt ja taivutettava Gyptone Curve 13 BIG Tarkastusluukut 15 Gyptone Plank -käytävälevyjen mallit ja mitat 16 Gyptone Plank -levyt ja vahvistetut T-listat 17 Gyptone Trap -käytävälevyt 18 Gyptone Trap -tarvikkeet 19 Rigitone-levyt 20 Rigitone-tarvikkeet 21 Valaisimet D2-piilokiinnitykseen ja Vinyylilevyt 22 Gyptone Xtensiv 23 Toimitusehdot 24 Reunamuodot reuna A (Activ Air) reuna A1 (Activ Air) reuna B reuna B1 (Activ Air) reuna D2 (Activ Air) reuna E15 (Activ Air) A ja E15 -reunamuodoilla olevat levyt ovat 10 mm ohuita koossa 600 x 600 mm ja 12,5 mm koossa 600 x 1200 mm. B ja D2 -reunamuodoilla olevat levyt ovat 12,5 mm. 2

3 Gyptone -akustiset ratkaisut ja levyjen ominaisuudet Estetiikkaa ja vahvoja teknisiä ominaisuuksia Gyptone-alakattolevysarjaan kuuluu useita erilaisia malleja, muotoja ja ratkaisuja, joista jokainen luo oman visuaalisen vaikutelmansa. Monien erilaisten mahdollisuuksien ansiosta tiloihin on helppo luoda käyttötarkoitukseen sopiva alakatto, joka toimii myös keskeisenä sisustuselementtinä. Akustiset ominaisuudet Kaikissa rei itetyissä Gyptone-tuotteissa on taustapinnalle kiinnitetty akustinen huopa. Se vaimentaa ääniä tehokkaasti. Autamme suunnittelijaa huonetilojen jälkikaiunta-ajan hallinnassa kohdekohtaisesti. Kysy lisää Gyptone suunnittelumyynnistä. Pitkäikäisyys Akustinen Gyptone-alakatto on pitkäikäinen ja kestää tavallisella huollolla käytössä kymmeniä vuosia. Tuotteet on helppo puhdistaa ja uudelleenmaalata useampaankin kertaan ilman, että akustiset ominaisuudet heikentyvät. Sisäilmasto Tilojen suunnittelussa on aina tärkeintä, että VOClähteisiin vaikutetaan jo tuotteita ja materiaaleja valittaessa. Kaikki Gyptone-tuotteet ovat hyvässä asemassa, koska ne ovat luonnonainepohjaisia eivätkä siten vaikuta haitallisesti ympäristöönsä. Sisäilmastoa parantaaksemme, olemme ottaneet suurimpaan osaan Gyptone-tuotteista mukaan Activ Air -ominaisuuden, sillä se testatusti vähentää sisäilman formaldehydipitoisuuksia. Tästä on käyttäjän kannalta hyötyä erityisesti silloin, kun uusia vastavalmistuneita tiloja otetaan käyttöön heti valmistumisen jälkeen. Sisäilmastoon vaikuttavat monet asiat. Gyptone-tuotteiden avulla voidaan ääniympäristön lisäksi vaikuttaa myös muuhun ympäristöön. Rakennustietosäätiö on hyväksynyt Gyptone-akustiikkalevyt pintamateriaalien parhaaseen päästöluokkaan M1. Kiiltoaste ja valonheijastavuus Gyptone levyjen tehtaan vakiovalkoisen maalin kiiltoaste on hyvä ja auttaa siten asentajia ja loppukäyttäjiä levyjen käsittelyssä ja huollossa. Vakiovalkoinen on sävyltään NCS 0500 ja se heijastaa valoa todella hyvin Pinnan kykyyn heijastaa valoa vaikuttavat pinnan vaa leus, tasaisuus ja rei itystiheys. Ohjearvo rei it tämät tömien Gyptone-levyjen valonheijastavuudelle on 82 %. Rei itettyjen levyjen valonheijastusarvo vaihtelee rei ityskuviotyypeittäin. Kuormitus Gyptonen akustiset alakatot kestävät raskaita kuormia ja ovat erittäin iskunkestäviä moneen muuhun alakatto materiaaliin verrattuna. Tämän ansiosta Gyptone soveltuu hyvin tiloihin, joissa tarvitaan valaistusjärjestelmiä, kaiut timia ja ilmanvaihtolaitteita. Useimmissa tapauksissa laitteistot voidaan kiinnittää suoraan alakattoon ilman vahvistusta. Kosteus Gyptone-levyjä voidaan käyttää tiloissa, joiden suhteel linen kosteus ei nouse pysyvästi yli 70 %. Palo-ominaisuudet Kaikki standardikipsituotteet ja rakenteet ovat testattuja ja luokiteltuja A2-S1, d0. Gyptone Vinyylilevyt on tarkoitettu ns. toissijaisiin tiloihin, sillä niiden paloluokka on B-S1, d0. 3

4 Gyptone Quattro -sarjaan uusi klassista tyyneyttä edustava reikämuoto Quattro 70 Gyptone Quattro 70 -akustiset alakattolevyt on suunniteltu tukemaan reikälevyjen estetiikkaa, tarjoten huomaamattoman ja rauhallisen reikäkentän. Mallissa säilyvät rei itettyjen kipsilevyjen hyvät ominaisuudet: esimerkiksi avattavuus, helppohoitoisuus ja hyvä valonheijastavuus. Gyptone Quattro 70 on saatavilla reunamuodoilla A ja E15 kevyenä 10 mm levynä, sekä uutena D2-piilokiinnityslevynä, paksuutena 12,5 mm. Moduulikoko on 600x600 mm. Uusi Quattro 70 D2-kiinnityksellä varustettuna sopii aiempaa paremmin käyttöön uusien LED-valaisimien kanssa. Valaisimet ja muutkin lisälaitteet voidaan kiinnittää suoraan levyyn 1 kg painoon saakka ilman mitään lisätukia. D2-sarjan levyn sovittaminen 600x600 moduulivalaisimiin vaatii edelleen piilokiinnityslistoihin sopivat valaisimet. Lisäksi uutta reikämuotoa on saatavilla BIG Quattro 71, 73 ja Plank Quattro 75 -levyinä. Plank-levyt on suunniteltu käytävälevyiksi ajatuksella, että ripustuksia ei tarvita. Levy kantaa vahvistetulla T-listalla reunoiltaan. Gyptone Quattro 70 -levyn ominaisuuksia Gyptone Quattro 70 -levyt sopivat monien erilaisten tilojen vaimennukseen ja levyjen mallikohtaiset vaimennuskertoimet ovat saatavilla suunnittelukäyttöön teknisestä palvelustamme. Levyissä on vakiona sisäilmastoa parantava Activ Air -ominaisuus ja niiden pintamateriaalipäästöluokka on M1. Paloluokka on EN standardin mukaan A2-s1,d0. Levyt voi puhdistaa vedellä ja saippualla (ohjeet Levyt ovat uudelleen maalattavissa menettämättä niiden hyviä ominaisuuksia. Maalaus on tehtävä ohutkarvaisella telalla, sillä reikiin ei saa mennä maalia. Levyjen tehdasmaalaus on vakiovalkoinen (sävy NCS 0500) ja maalauksen kiiltoaste on hyvä niin valonheijastuksen, kuin puhdistettavuuden kannalta. Levyjen takana on vakiona tehokkaasti ääniä vaimentava akustinen huopa. Gyptone Quattro 70 A ja E15 -reunaiset levyt painavat vain 6,6 kg/m 2 ja levyyn voi suoraan kiinnittää valaisimia ja lisälaitteita 3 kg painoon saakka. Muut tiedot, kuten esim. DoP- ja EPD-dokumentit löytyvät www-sivuiltamme. 4

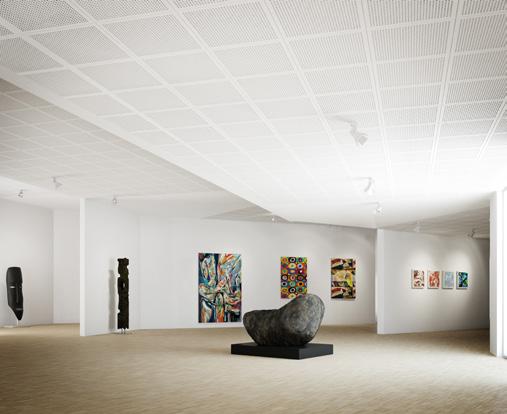

5 Gyptone uutuudet Gyptone BIG Quattro 71, 40 ja 44 sekä pientaloihin tarkoitettu BIG Quattro 73 Gyptone-tuotevalikoimassa on nyt myös saatavilla uusia BIG-levyvaihtoehtoja. Levytyypit BIG Quattro 40 ja BIG Quattro 44 ovat akustisilta ominaisuuksiltaan erinomaisia johtuen hyvästä reikäpeitosta. BIG Quattro 40 -levyn reikäpeitto on 19,4 % ja BIG Quattro 44-levyn jopa 20,3 %. Uusi BIG Quattro 71 -malli on suunniteltu tiloihin, joissa halutaan tasapainoista ja huomaamatonta ilmettä. BIG Quattro 71 levyn reikäpeitto on 9 % ja BIG Quattro 73 levyn reikäpeitto on 10 %. BIG Quattro 73 on suunniteltu omakotitalo ja pientalo käyttöön tarjoamalla monenlaisia etuja: vakiokoko 900x2700 mm, sopii hyvin asentamiseen asennustyöhon saatavilla paikallisista rautakaupoista Gyprocin Gypsteel GK-rankoja ja ripustusratkaisuja sivulla 14 omakotitalon akustiikka alakattoon kiinnitys- ja maalausohje sisäilmaston kannalta Activ Air-ominaisuuden sisältävä emissiovapaa tuote Gyptone BIG-ratkaisuissa levyt asennetaan helpoiten Gypsteel GK-2 kannatinjärjestelmän avulla. Järjestelmän ohjeet löytyvät helposti Gyproc Käsikirjasta ja osoitteesta Kaikki BIG -vakiotuotteet ovat maalaamattomia reunaohennettuja akustisia kipsilevyjä, joiden takana on tehdasasennettuna uudistettu vaalea akustinen huopa. BIG Quattro 71, 40 ja 44 -levyjen mitta on 1200 mm x 2400 mm BIG Quattro 73 on 900x2700 mm. Kaikki BIG-levyt ovat 12,5 mm paksuja ja niissä on reunaohennus vakiona kaikilla neljällä sivuilla. Quattro-reikätyyppeihin koossa 1200 x 2400 mm on saatavilla omat reikäkohtaiset tarkastusluukut. BIG-levyjen paloluokka on A2-s1,d0. Gyptone Acoustic Sealed taustavaimennuslevy Gyptone Acoustic Sealed on uusi kapseloitu taustavilla antamaan lisävaimennusta tiloihin, joissa tarvitaan erityisesti matalissa taajuuksissa enemmän absorbointia. Acoustic Sealed sopii kaikkien Gyptone 600 x 600 moduulilevyjen (A, B, E15, D2) taustavaimentajaksi. Gyptone Acoustic Sealed on kooltaan 593x593 mm, joten levyt sopivat suoraan olemassa oleviin T-listajärjestelmiin. Levyn paksuus on 50 mm ja - ja myyntikoko on 16 kpl eli 5,76 m2. reuna tuotenumero tyyppi moduulikoko mm sisältö A kapseloitu 600 x 600 Modus TAL Katso hinta ja saatavuustiedot sivulta 11. 5

6 Gyptone-moduulilevyt Gyptone Quattro Gyptone Quattro-tuotevalikoimaan kuuluu kolme neliöreikäistä vakiokuviotyyppiä. Kaikkia tyyppejä valmistetaan neljällä eri reunamuodolla, jotka voidaan asentaa sekä näkyvään että piilokiinnitettyyn kannatinjärjestelmään. Quattro 20 Reikien koko: 9 x 9 mm, kk 19,5 mm Reikäala: 18 % Moduulikoko: 600 x 600 mm* Gyptone Point Gyptone Point-tuotevalikoimaan kuuluu kaksi pyöreäreikäistä vakiokuviotyyppiä. Levyjä valmistetaan neljällä eri reunamuodolla, jotka voidaan asentaa sekä näkyvään että piilokiinnitettyyn kannatinjärjestelmään. Point 11 Reikien koko: Ø 6,5 mm, kk 15 mm Reikäala: 12 % Moduulikoot: 600 x 600 mm* 600 x 1200 mm** Gyptone Sixto Gyptone Sixto-tuotevalikoimaan kuuluu yksi kuusikulmainen reikä vakiokuviotyyppi. Levyä valmistetaan neljällä eri reunamuodolla, jotka voidaan asentaa sekä näkyvään että piilokiinnitettyyn kannatinjärjestelmään. Sixto Reikien koko: Ø 11 mm, kk 20 mm Reikäala: 17 % Moduulikoko: 600 x 600 mm* Quattro 70 Reikien koko: 3 x 3 mm, kk 8,33 mm Reikäala: 11 % Moduulikoko: 600 x 600 mm* Quattro 50 Reikien koko: 12 x 12 mm, kk 25 mm Reikäala: 18 % Moduulikoko: 600 x 600 mm* Quattro 22 Valaisinpohjalevy Reikien koko: 9 x 9 mm, kk 19,5 mm Reikäala: 9 % Moduulikokot: 600 x 600 mm* Point 12 Valaisinpohjalevy Reikien koko: Ø 6,5 mm, kk 15 mm Reikäala: 5 % Moduulikoko: 600 x 600 mm* Gyptone Line Gyptone Line-tuotevalikoimaan kuuluu yksi uritettu vakiokuviotyyppi. Levyä valmistetaan neljällä eri reunamuodolla, jotka voidaan asentaa sekä näkyvään että piilokiinnitettyyn kannatinjärjestelmään. Line 4 Reikien koko: 6 x 95 mm Reikäala: 18 % Moduulikoot: 600 x 600 mm* 600 x 1200 mm** Gyptone Base Gyptone Base on täysin sileäpintainen, rei ittämätön tuote. Base-levyä käytetään mm. katon reunaosissa yhdessä muiden Gyptone-tuotteiden kanssa sekä paikoissa, joihin tulee esimerkiksi ilmastointiläpivientejä. Base 31 Moduulikoot: 600 x 600 mm* 600 x 1200 mm** Gyptone Acoustic Sealed taustavaimennuslevy Moduulikoot: 600 x 600 mm Levyn paksuus: 50 mm Pakkauskoko: 16 kpl * Reunamuodot A, B, D2 ja E15. ** Reunamuodot A ja B. A ja E15 -reunamuodoilla olevat levyt ovat 10 mm paksuja koossa 600 x 600 mm ja 12,5 mm koossa 600 x 1200 mm. B ja D2 -reunamuodoilla olevat levyt ovat 12,5 mm paksuja. 6

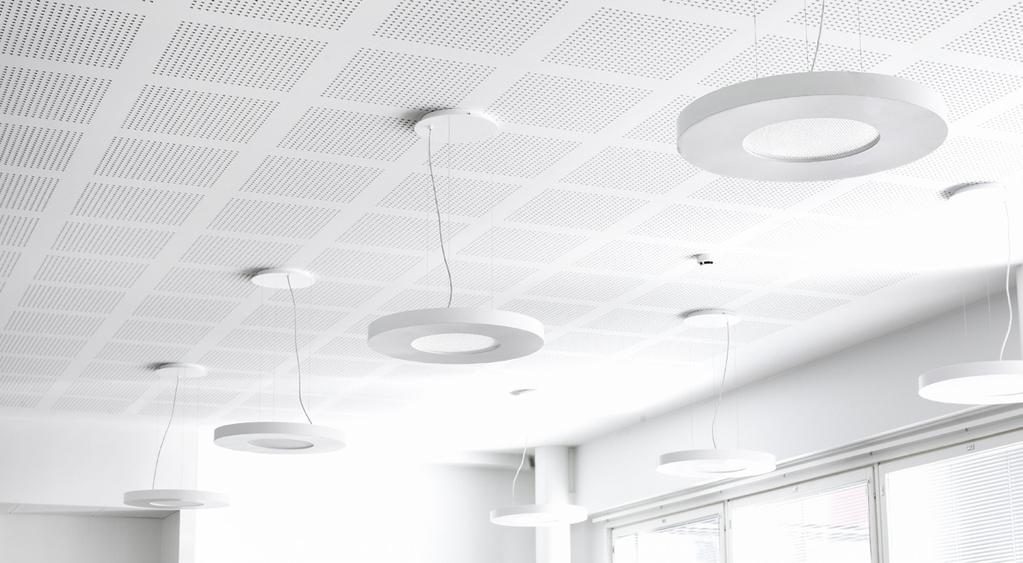

7 7 Tuote: Gyptone Quattro 20, E15

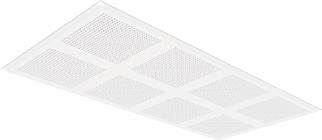

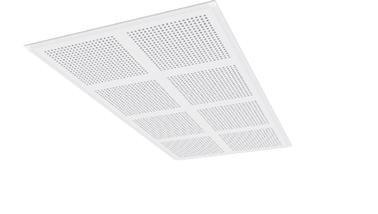

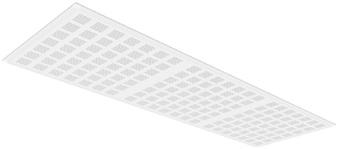

8 Gyptone BIG-levyt BIG-levyillä aikaansaat saumatonta kattopintaa. Nyt uutuutena BIG Quattro 71,73, 40 ja 44 -mallit. Kaikki reunaohennetut BIG-levyt sisältävät Activ Air -ominaisuuden, joka hajottaa aktiivisesti huoneilman formaldehydiä. Gyptone BIG-levyjen pitkät ja lyhyet sivut on reunaohennettuja, reunamuoto B1. Kaikkien sivujen reunaohennus mahdollistaa reunojen täydellisen saumauksen ja loppukäsittelyn. Suurikokoisten levyjen avulla voidaan luoda suuria yhtenäisiä kattopintoja, joihin ei jää näkyviä saumoja. BIG Quattro 41 Reikien koko: 12 x 12 mm, kk 25 mm Reikäala: 16 % Modulikoko: 1200 x 2400 mm BIG Quattro 40 Reikien koko: 12 x 12 mm, kk 25 mm Reikäala: 19,4 % Moduulikoko: 1200 x 2400 mm BIG Quattro 44 Reikien koko: 12 x 12 mm, kk 25 mm Reikäala: 20,4 % Moduulikoko: 1200 x 2400 mm BIG Quattro 71 Reikien koko: 3 x 3 mm, kk 8,33 mm Reikäala: 9 % Moduulikoko: 1200 x 2400 mm BIG Quattro 46 Reikien koko: 12 x 12 mm, kk 25 mm Reikäala: 10 % Modulikoko: 1200 x 2400 mm BIG Line 6 Reikien koko: 6 x 80 mm, kk 25 mm Reikäala: 13 % Modulikoko: 1200 x 2400 mm BIG Quattro 42 Reikien koko: 12 x 12 mm, kk 25 mm Reikäala: 10 % Modulikoko: 1200 x 2400 mm BIG Quattro 47 Reikien koko: 12 x 12 mm, kk 25 mm Reikäala: 6 % Modulikoko: 1200 x 2400 mm BIG Sixto 63 Reikien koko: säde 6 mm Reikäala: 15 % Modulikoko: 1200 x 2400 mm BIG Quattro 43 Reikien koko: 12 x 12 mm, kk 25 mm Reikäala: 18 % Modulikoko: 900 x 2700 mm BIG Line 5 Reikien koko: 6 x 80 mm, kk 25 mm Reikäala: 18 % Modulikoko: 900 x 2700 mm BIG Sixto 65 Reikien koko: säde 6 mm Reikäala: 17,6 % Modulikoko: 900 x 2700 mm 8

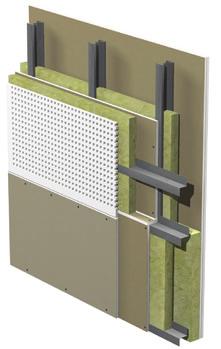

9 Muut Gyptone BIG-ratkaisut Pientalon akustiikka BIG Quattro 73 Reikien koko: 3 x 3 mm, kk 8,33 mm Reikäala: 10 % Modulikoko: 900 x 2700 mm Akustinen seinä Gyproc Akustisen seinän ytimenä on testattu ja dokumentoitu Gyproc XR-järjestelmä. Käytettäessä XR-järjestelmää rei itettyjen Gyptonelevyjen kanssa saavutetaan merkittävä äänenvaimennus. Ohut, paloturvallinen rakenne optimoidulla ääneneristyksellä ja huoneakustiikalla. Täysin testattu ja dokumentoitu rakenne. Tarjoaa uuden mahdollisuuden yhdistää seinä ja katto akustointi. Pinnat voidaan paikata ja maalata ilman, että akustinen ominaisuus katoaa. Vaakakoolaukseen käytetään Gyproc AVZ-profiilia. Gyptone BIG tarkastusluukut Gyptone BIG-tarkastusluukkuja on saatavana kaikkiin kokoa 1200 x 2400 Gyptone BIG-kuviotyyppeihin. Ne ovat täysin yhtenäiset katon akustisten rei itysten kanssa. Luukku on valmis tasoitettavaksi ja maalattavaksi. Koko: 510 x 510 mm Gyptone Curve Gyptone Curve on kaareviin kattoihin tarkoitettu akustinen levytyyppi. Curve-levyjen pitkä sivu on reunaohennettu ja lyhyt sivu on suorareunainen. Modulikoot: 1200 x 2400 mm Kuviotyypit: Line, Quattro, Sixto ja Base Paksuus: 6,5 mm Gyptone BIG täyttää akustiset vaatimukset Yhdistä tarvittaessa seinät ja alakatot samoilla kuvioilla Gyptonen akustisten alakattojen avulla voit luoda ratkaisun, joka täyttää uudet akustiset vaatimukset. Sekä akustiikka-asiantuntijat että viranomaiset suosittelevat, että % ääntä eristävästä alueesta kiinnitetään seinään tai muuhun pystysuoraan pintaan, jolloin huoneen akustiikka on parhaimmillaan. Gyptone BIG -tuotevalikoimassa on sekä alakatto- että seinäelementtejä, jotka takaavat erinomaiset akustiikkaominaisuudet ja noudattavat uusia akustiikkavaatimuksia. Esimerkkinä 65 m²:n luokkahuone Alakaton korkeus: 2,7 m, alaslasku 200 mm Alakatto ja seinä: Gyptone BIG Sixto Seinän äänenvaimennus: 15 % Lattiat: Betoniin kiinnitetty linoleumi Ikkunat: Lämpölasia Huonekalut: Puutuolit rivissä Keskimääräinen jälkikaiunta-aika: 0,49 sekuntia. Jälkikaiunta-aika (sekunneissa) 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0,1 0, Taajuusalue (Hz) Katso oheinen jälkikaiunta-ajan taulukko. 9

10 Gyptone Quattro & Point Gyptone Quattro Reiän koko: 9 x 9 mm 3 x 3 mm 12 x 12 mm Quattro 20 Reiän koko 9 x 9 mm Reiän koko 3 x 3 mm Reiän koko 12 x 12 mm Quattro 22 Quattro 70 Quattro 50 reuna tuotenumero saatavuusluokka kuviotyyppi moduulikoko mm pintakäsittely hinta EUR/m² 1-100m² kpl/ / lava m² A Activ Air A x 600 Maalattu 22, ,88 A Activ Air C x 600 Maalattu 27, ,88 B C x 600 Maalaamaton 21, ,16 B C x 600 Maalaamaton 25, ,16 D2 Activ Air A x 600 Maalattu 40, ,16 D2 Activ Air C x 600 Maalattu 46, ,16 E15 Activ Air A x 600 Maalattu 26, ,88 E15 Activ Air C x 600 Maalattu 31, ,88 A Activ Air A x 600 Maalattu 23, ,88 E15 Activ Air A x 600 Maalattu 27, ,88 D2 Activ Air C x 600 Maalattu 40, ,16 A Activ Air A x 600 Maalattu 21, ,88 B C x 600 Maalaamaton 19, ,16 D2 Activ Air C x 600 Maalattu 38, ,16 E15 Activ Air A x 600 Maalattu 25, ,88 Gyptone Point Reiän koko: Ø 6,5 mm Point 11 Point 12 Point 11 reuna tuotenumero lisäominaisuus lisäominaisuus saatavuusluokka kuviotyyppi moduulikoko mm pintakäsittely hinta EUR/m² 1-100m² kpl/ / lava m²/ A Activ Air A x 600 Maalattu 21, ,88 A Activ Air A x 1200 Maalattu 28, ,32 A Activ Air C x 600 Maalattu 25, ,88 B A x 600 Maalaamaton 18, ,16 B C x 1200 Maalaamaton 24, ,32 B C x 600 Maalaamaton 22, ,16 D2 Activ Air A x 600 Maalattu 38, ,16 D2 Activ Air C x 600 Maalattu 45, ,16 E15 Activ Air A x 600 Maalattu 24, ,88 E15 Activ Air C x 600 Maalattu 29, ,88 10

11 Gyptone Line, Sixto & Base Gyptone Acoustic Sealed Gyptone Line Reiän koko: 6 x 95 mm Line 4 Line 4 reuna A Activ Air A x 600 Maalattu 22, ,88 A Activ Air A x 1200 Maalattu 29, ,32 B C x 600 Maalaamaton 21, ,16 B C x 1200 Maalaamaton 26, ,32 D2 Activ Air C x 600 Maalattu 41, ,16 E15 Activ Air A x 600 Maalattu 27, ,88 Gyptone Sixto tuotenumero saatavuusluokka kuviotyyppi moduulikoko mm pintakäsittely hinta EUR/m² 1-100m² kpl/ / lava m² Reiän koko: Kuusikulmio 11 mm Sixto 60 reuna A Activ Air A x 600 Maalattu 22, ,88 B C x 600 Maalaamaton 21, ,16 D2 Activ Air C x 600 Maalattu 41, ,16 E15 Activ Air C x 600 Maalattu 27, ,88 Gyptone Base tuotenumero kuviotyyppi moduulikoko mm pintakäsittely hinta EUR/m² 1-100m² kpl/ / lava m²/ Base 31 Base 31 reuna tuotenumero lisäominaisuus lisäominaisuus saatavuusluokka lisäominaisuus saatavuusluokka kuviotyyppi moduulikoko mm pintakäsittely hinta EUR/m² 1-100m² kpl/ / lava m²/ A Activ Air A x 600 Maalattu 18, ,88 A Activ Air A x 1200 Maalattu 24, ,32 B A x 600 Maalaamaton 16, ,16 B C x 1200 Maalaamaton 19, ,32 D2 Activ Air A x 600 Maalattu 33, ,16 E15 Activ Air A x 600 Maalattu 22, ,88 Gyptone Acoustic Sealed Acoustic sealed reuna tuotenumero saatavuusluokka tyyppi moduulikoko mm sisältö hinta EUR/m² 1-100m² kpl/ / lava m²/ A C kapseloitu 600 x 600 Modus TAL 31, ,76 11

12 T-kannatinjärjestelmä ja ripustustarvikkeet T-kannatinjärjestelmät T-24 Kulmalista reuna tuote tuotenumero saatavuusluokka leveys mm pituus mm kpl/ hinta EUR/jm A Pääkannatinlista A ,48 A Välilista 600 mm A ,48 A Välilista 1200 mm A ,48 A Kulmalista A ,25 A Kaksoiskulmalista A , T-15 Kaksoiskulmalista reuna tuote tuotenumero saatavuusluokka leveys mm pituus mm kpl/ hinta EUR/ jm A & E 15 Pääkannatinlista A ,48 A & E 15 Välilista 600 mm A ,48 A & E 15 Välilista 1200 mm A ,48 A & E 15 Kulmalista A ,25 A & E 15 Kaksoiskulmalista A ,25 D2 piilokiinnitystarvikeet Seinäjousi 52* 2 kpl / reunalistaa vastaan oleva D2-levy leveys mm pituus mm kpl/ D2 & Xtensiv Cross-lock Unipro Kannatinlista A ,90 EUR/jm D2 & Xtensiv Cross-lock Lukituskappale A 100 1,48 EUR/kpl D2 Kulmalista T A ,25 EUR/jm D2 Seinäjousi A 250 0,54 EUR/kpl Xtensiv Kaksoiskulmalista A ,25 EUR/kpl hinta T-kannatinjärjestelmien tarvikkeet M-lanka Jatkojousi N-lanka Säädettävä ripustin tuote reuna tuote tuotenumero saatavuusluokka saatavuusluokka tuotenumero pituus mm kpl / hinta EUR/ kpl Jatkojousi lankojen välille A ,55 Ripustuslanka, M-250 A ,40 Ripustuslanka, M-375 A ,45 Ripustuslanka, M-500 A ,48 Ripustuslanka, M-750 A ,53 Ripustuslanka, M-1000 C ,61 Ripustuslanka, N-250 A ,40 Ripustuslanka, N-375 A ,45 Ripustuslanka, N-500 C ,48 Ripustuslanka, N-750 C ,53 Kiila-ankkuri M 6x40 A Lisää ripustuslankavaihtoehtoja löydät Gyproc-tuotteista, kts. Gyproc Tuoteluettelo (ladattavissa osoitteesta 12

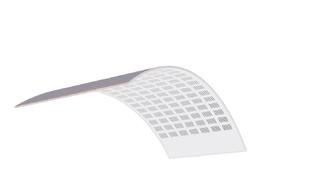

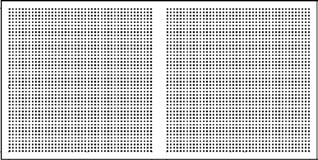

13 Gyptone BIG -levyt Gyptone BIG -levyt (kaikki neljältä reunalta ohennetut BIG-levyt sisältävät Activ Air -ominaisuuden) Reiän koko: Quattro 40, 44, 41, 42, 46, 47: 12 x 12 mm Quattro 71: 3 x 3 mm Line 6: 6 x 95 mm Paksuus 12,5 mm Leveys 1200 BIG Base 31 BIG Quattro 40 BIG Quattro 44 BIG Sixto 63 BIG Quattro 71 BIG Line 6 BIG Quattro 46 BIG Quattro 47 BIG Quattro 41 BIG Quattro 42 Gyptone BIG -levyt Ergo-kokoisina BIG Line 5 BIG Quattro 73 BIG Quattro 43 BIG Sixto 65 13

14 Gyptone BIG levy nyt myös omakotitaloihin reuna B1 tuotenumero kuviotyyppi moduulikoko mm pintakäsittely hinta EUR/m² 1-100m² lava m²/ Quattro Activ Air C x 2400 Maalaamaton 27, ,60 Quattro Activ Air C x 2400 Maalaamaton 27, ,60 Quattro Activ Air C x 2400 Maalaamaton 27, ,60 Quattro Activ Air C x 2400 Maalaamaton 28, ,60 Quattro Activ Air C x 2400 Maalaamaton 28, ,60 Quattro Activ Air C x 2400 Maalaamaton 28, ,60 Quattro Activ Air C x 2400 Maalaamaton 27, ,60 Line Activ Air C x 2400 Maalaamaton 29, ,60 Sixto Activ Air C x 2400 Maalaamaton 29, ,60 Base Activ Air C x 2400 Maalaamaton 15, ,60 Gyptone BIG -levyt Ergo-kokoisina reuna B1 tuotenumero kuviotyyppi moduulikoko mm pintakäsittely hinta EUR/m² 1-100m² lava m²/ Line Activ Air C x 2700 Maalaamaton 29, ,60 Quattro Activ Air C x 2700 Maalaamaton 28, ,60 Sixto Activ Air C x 2700 Maalaamaton 29, ,60 Base Activ Air C x 2700 Maalaamaton 16, ,60 Gyptone BIG levy omakotitaloihin BIG Quattro 73:n asennuksessa ja maalauksessa huomioitava, että levyn keskiosassa voidaan kiinnitys tehdä nauloilla, kun reikien välit ovat pieniä (reunoilla ruuviväli on 200 mm). Lisäksi maalauksen valmistelussa huomioitava, että reunaohennusta tasoitettaessa laitetaan teippisuojaus reunaohennusta lähellä oleviin reikiin. Maalaus ohutkarvaisella telalla, ettei reikiin ja akustiseen huopaan mene maalia. reuna B1 Quattro 3x3 mm tuotenumero kuviotyyppi lisäominaisuus saatavuusluokka kuviotyyppi moduulikoko mm pintakäsittely hinta EUR/m² 1-100m² lava m²/ Activ Air C x 2700 Maalaamaton 29, ,60 BIG Quattro 73 reikäprosentti on 10% Taivutettava Gyptone Curve reuna B1 lisäominaisuus saatavuusluokka lisäominaisuus saatavuusluokka tuotenumero saatavuusluokka moduulikoko mm pintakäsittely hinta EUR/m² 1-100m² lava m²/ Line C x 1200 Maalaamaton 32, ,60 Quattro C x 1200 Maalaamaton 31, ,60 Sixto C x 1200 Maalaamaton 32, ,60 Base C x 1200 Maalamaton 23, ,60 14

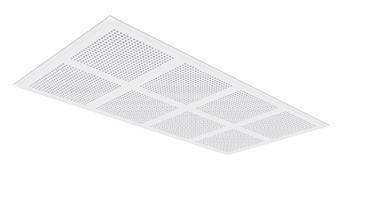

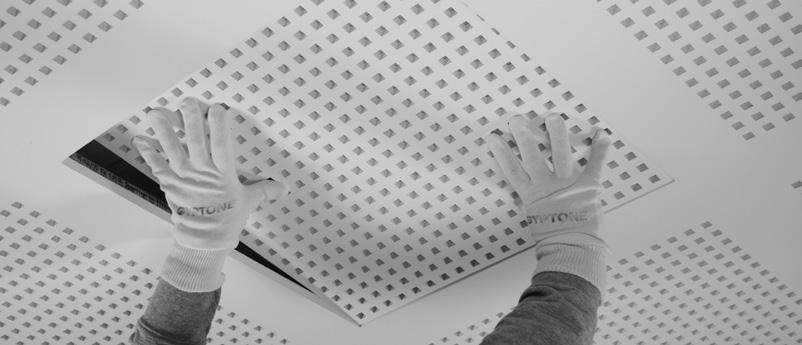

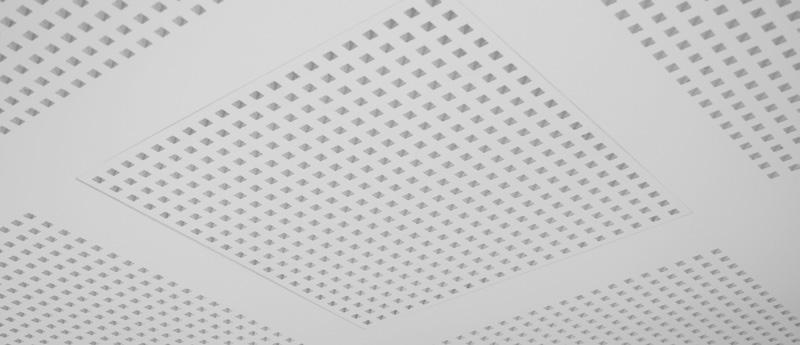

15 BIG Tarkastusluukut BIG Tarkastusluukut kipsikehikolla tuote tuotenumero saatavuusluokka moduulikoko mm hinta EUR/kpl BIG tarkastusluukku Sixto C 510 x ,00 BIG tarkastusluukku Line C 510 x ,00 BIG tarkastusluukku Quattro 41 (sopii 40/44) C 510 x ,00 BIG tarkastusluukku Quattro C 510 x ,00 BIG tarkastusluukku Quattro C 510 x ,00 BIG tarkastusluukku Quattro C 510 x ,00 BIG tarkastusluukku Quattro C 510 x ,00 BIG tarkastusluukku Base C 510 x ,00 Uusi Gyptonen tarkastusluukku on kooltaan 510 x 510 mm, mikä helpottaa ilmanvaihto- ja sähköjärjestelmiin käsiksi pääsyä. Luukku on todettu käytännössä huomaamattomaksi, sillä rako alakaton ja luukun välissä on mahdollisimman pieni. 15

16 Gyptone Plank -käytävälevyjen mallit ja mitat Plank-käytävälevyjen valkoisten reuna-alueiden mitat Plank-levyt sovitetaan käytävän leveyteen aina leikkaamalla molempien päätyjen valkoisesta reuna-alueesta symmetrisesti sama kavennus. Huomaa, että valkoisten reuna-alueiden leveydet vaihtelevat levytyyppien ja levymittojen mukaan. Sileää Plank Base -levyä on saatavilla kaikilla vakiomitoilla. Plank Line 8 Plank Point ,5 26,75 177,5 26, ,5 327,5 191,8 191, Plank Quattro 75 Plank Quattro ,1 28,

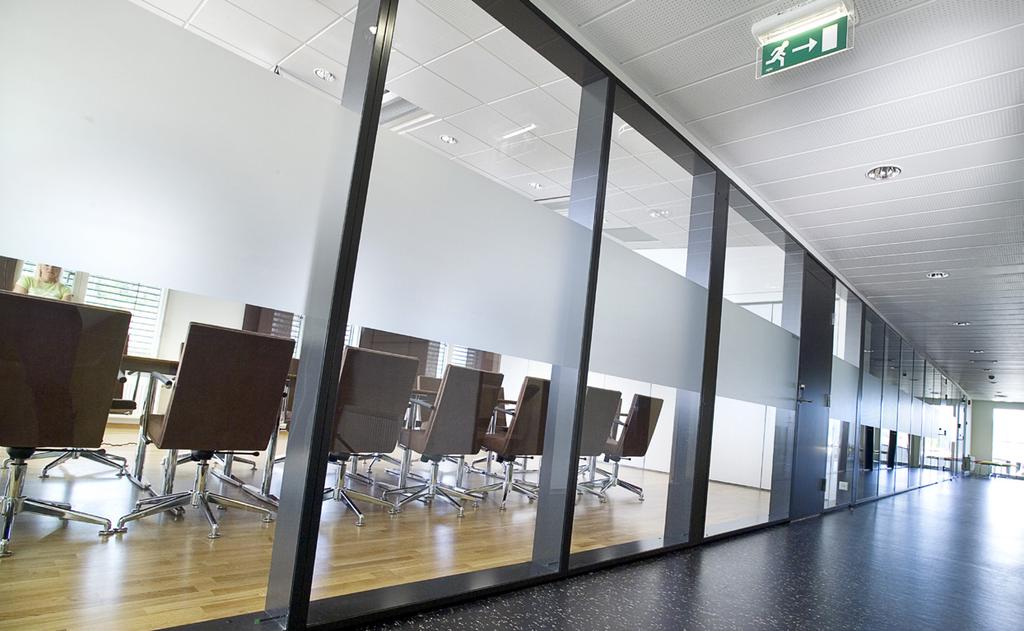

17 Gyptone Plank -levyt ja vahvistetut T-listat Paksuus 12,5 mm reuna E/A tuotenumero saatavuusluokka kuviotyyppi moduulikoko mm pintakäsittely hinta EUR/m² 1-100m² kpl/ m²/ Line A x 1800 Maalattu 46,60 6 3,24 Line A x 2400 Maalattu 48,80 6 4,32 Point A x 1800 Maalattu 41,70 6 3,24 Point A x 2400 Maalattu 44,00 6 4,32 Base A x 1800 Maalattu 33,20 6 3,24 Base A x 2400 Maalattu 37,20 6 4,32 Quattro A x 1800 Maalattu 43,80 6 3,24 Quattro A x 2400 Maalattu 46,00 6 4,32 Quattro A x 1800 Maalattu 46,60 6 3,24 Quattro A x 2400 Maalattu 48,80 6 4,32 Vahvistettu T-kannatinjärjestelmä Plank-levyille T-15 jäykkä reuna tuote tuotenumero saatavuusluokka leveys mm pituus mm kpl/ hinta EUR/jm Plank Kannatinlista A ,40 Plank Kannatinlista A ,80 Plank Reunaprofiili A ,45 Reunaprofiili kuva 17

18 Gyptone Trap -käytävälevyt Gyptone Trap -käytävälevyt Reiän koko: Ø 6,5 mm 6 x 95 mm 9 x 9 mm 12 x 12 mm Vakio Trap Base Trap Point Trap Line Trap Quattro 20 Trap Quattro 50 Erikoiskoot Trap Base Trap Point Trap Line Trap Quattro 20 Trap Quattro 50 reuna tuotenumero saatavuusluokka kuviotyyppi moduulikoko mm pintakäsittely Base C Vakio 580 x 1160 Maalattu Base C Erikoiskoot 580 x Maalattu Point C Vakio 580 x 1160 Maalattu Point C Erikoiskoot 580 x Maalattu Line C Vakio 580 x 1160 Maalattu Line C Erikoiskoot 580 x Maalattu Quattro C Vakio 580 x 1160 Maalattu Quattro C Erikoiskoot 580 x Maalattu Quattro C Vakio 580 x 1160 Maalattu Quattro C Erikoiskoot 580 x Maalattu Trap-levyjen minimitoimitusmäärä on 10 kpl / levymitta. 18

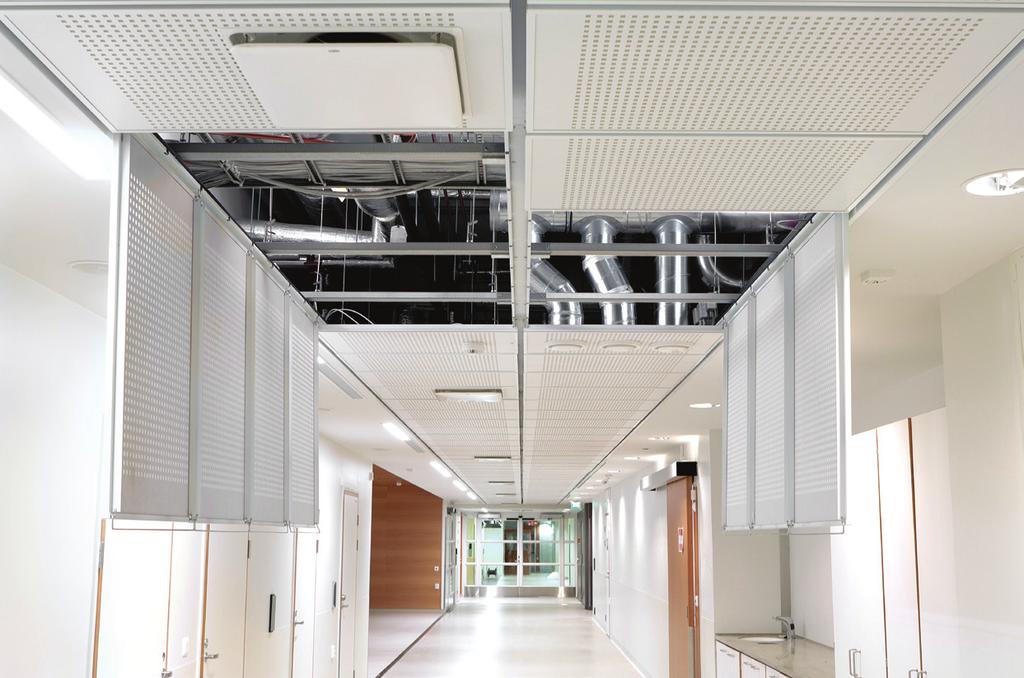

19 Gyptone Trap -tarvikkeet Gyptone Trap -tarvikkeet Trap Seinäprofiili, suora asennus Trap Seinäprofiili, säädettävä Trap Kulma tuote saatavuusluokka tuotenumero pituus mm hinta EUR Trap Seinäprofiili, suora asennus C ,90/m Trap Seinäprofiili, säädettävä C ,00/m Trap Kulma (toimitetaan kiinnitysmutterilla) C ,20/kpl Trap Keskilista C ,50/m Trap Ripustin, keskilista C ,80/kpl Trap Ripustin 240 C ,80/kpl Trap Ripustin 440 C ,30/kpl Trap Ripustin 640 C ,90/kpl Trap Ripustin 940 C ,50/kpl Trap konsoli, säädettävä 250 C ,60/kpl Trap konsoli, säädettävä 350 C ,70/kpl Trap konsoli, säädettävä 500 C ,00/kpl (Trap Konsoli sisältää jousella säädettävän asennuspalan.) Trap Reunaprofiili C ,40/m Trap Keskilista Trap Ripustin, keskilista Trap Ripustin Trap Konsoli, säädettävä Trap Reunaprofiili 19 Tuote: Gyptone Trap Quattro 20 keskilistalla

20 Rigitone-levyt Rigitone-levyt ja tarvikkeet Paksuus 12,5 mm Rigitone BIG 15/30 Rigitone BIG Rigitone BIG super Rigitone BIG 10/23 Rigitone BIG 49 12/25Q Rigitone BIG 8/18Q Rigitone BIG 8/18 reuna tuotenumero saatavuusluokka kuviotyyppi moduulikoko mm pintakäsittely hinta EUR/m² 1-100m² / lava m²/ A C 10/ x 2001 Maalaamaton 34, ,70 A C 8/ x 1998 Maalaamaton 32, ,90 A C x 2000 Maalaamaton 33, ,00 A C Super 1200 x 1960 Maalaamaton 34, ,10 A C 15/ x 2010 Maalaamaton 34, ,50 A C 12/25Q 1200 x 2000 Maalaamaton 38, ,00 A C 8/18Q 1188 x 1998 Maalaamaton 38, ,00 20

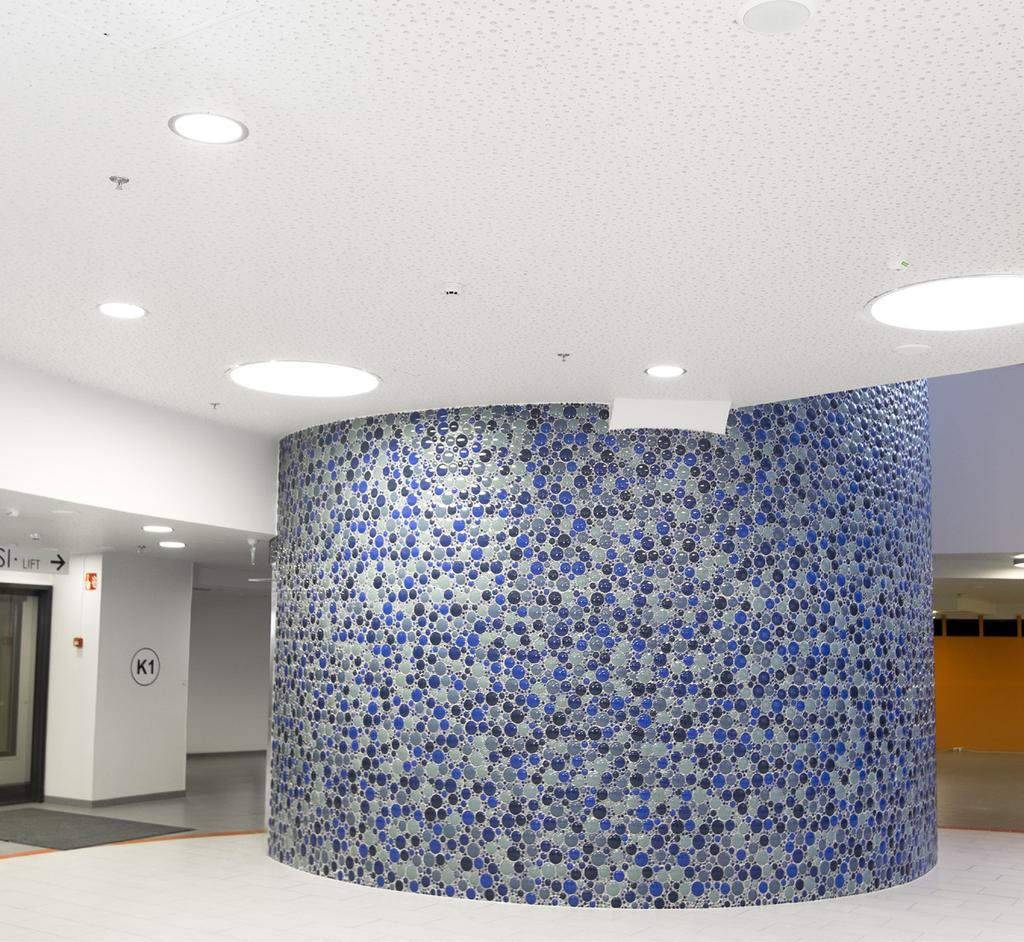

21 Rigitone tarvikkeet tuote tuotenumero saatavuusluokka kpl hinta EUR Rigitone Liima kalvopakkauksessa 600ml (riittoisuus noin 8m 2 /kpl) Rigitone Liimapistoolisetti (sis. annostelunokat ja tarvittavat työkalut) A 1 15,60/kpl A 1 108,00/kpl Tuote: Rigitone S. Kohde: Kauppakeskus Apaja, Saint-Gobain Gypsum International Trophy-osallistuja

22 Valaisimet D2-piilokiinnitykseen Vinyylilevyt Gyptone D2 piilokiinnitysjärjestelmään tulossa uusi yhteensopiva D2-LED moduulivalaisin Gyptone D2 -reunamuodolla eli piilokiinnitysjärjestelmällä syntyy sopusointuinen alakatto, joka antaa tilalle viimeistellyn ilmeen. Gyptone D2-ratkaisu antaa aivan uusia mahdollisuuksia suunnitella akustisia alakattoja kaikkine etuineen. Levyjen välinen sauma on entistä näkymättömämpi, ja siksi katto näyttää siistimmältä ja yhtenäisemmältä. Levyjä on saatavilla kaikilla reikätyypeillä. Gyptone D2 -järjestelmässä kipsilevyn reuna asennetaan suoraan T-24 piilokiinnitysjärjestelmään. Näin katosta tulee lujempi ja tukevampi. Levyt pystyvät kantamaan esimerkiksi upotettujen valaisimien kuormaa 1 kg saakka. Sarjaan on nyt tulossa uusi, D2-yhteensopiva 600x600 moduulivalaisin. Asennus Gyptone D2-levyjen asennukseen käytetään T-24 Cross-Lock Unipro tai Connectin etäisyyslistoilla toteuttavaa kannatinlistajärjestelmää. Asennus käy aiempaa nopeammin ja helpommin, kun levyjä ei kiinnitetä erillisin metalliprofiilein. Reuna-alueen levyjä on nyt helpompi leikata ja muotoilla veitsellä. Lopputuloksena on luja ja kestävä akustinen alakatto, jonka ulkonäkö on kaunis ja käyttöikä pitkä. Pienin mahdollinen rakennekorkeus T-lista alapinnasta yläpuoliseen rakenteeseen on 110 mm. Kuormitus, palo-ominaisuudet, pintakäsittely, kiiltoaste ja valonheijastus Gyptone D2 piilokiinnitysjärjestelmää voi kuormittaa 1 kg levy. Paloluokka A2-s1, d0. Gyptone D2-levyt toimitetaan valmiiksi maalattuna. Vakiovärisävy on valkoinen NCS 0500 ja valonheijastavuus noin % rei itetyillä levyillä. Re ittämättömillä Gyptone Baselevyillä 82 %. Puhdistus ja kunnossapito Gyptone-levyt voidaan puhdistaa kostealla kankaalla. Puhdistusaineena voidaan käyttää useimpia myynnissä olevia mietoja puhdistusaineita. Uudelleenmaalaus tehdään ohutkarvaisella telalla. Levyjä ei saa ruiskumaalata, sillä se heikentää levyn äänenvaimennusominaisuuksia. D2-LED valaisimet tyyppi tuotenumero saatavuusluokka malli moduulikoko mm valmistaja sisältää D2-LED V 4000K C vakio 600 x 600 EURO Lumex Runko, valaisin, ohjainyksikkö D2-LED H 4000K C himmennettävä 600 x 600 EURO Lumex Runko, valaisin, ohjainyksikkö Vinyylilevyt Sileäpintaiset, rei ittämättömät vinyylilevyt on tarkoitettu jatkuvaa pyyhkimistä ja puhtaanapitoa vaativiin kohteisiin, esim. eteiskomeroihin, varastoihin ja pukuhuoneisiin. Pintakäsittely: Väri: Moduulikoot: vinyyli Valkoinen 600 x 600 mm 600 x 1200 mm Reunamuoto: A Paksuus: 8 mm Paloluokka B-s1, d0 HUOM! koko: 36m 2 /pkt Vinyylilevyt (huom. poikkeava koko 600 x 1200 mm -pienlava) 22 Paksuus 8,0 mm reuna tuotenumero saatavuusluokka kuviotyyppi moduulikoko mm pintakäsittely hinta EUR/m² kpl/ kpl/lava m²/ A A Vinyyli 600 x 600 Satinspar 16, ,00 A A Vinyyli 600 x 1200 Satinspar 18, ,00

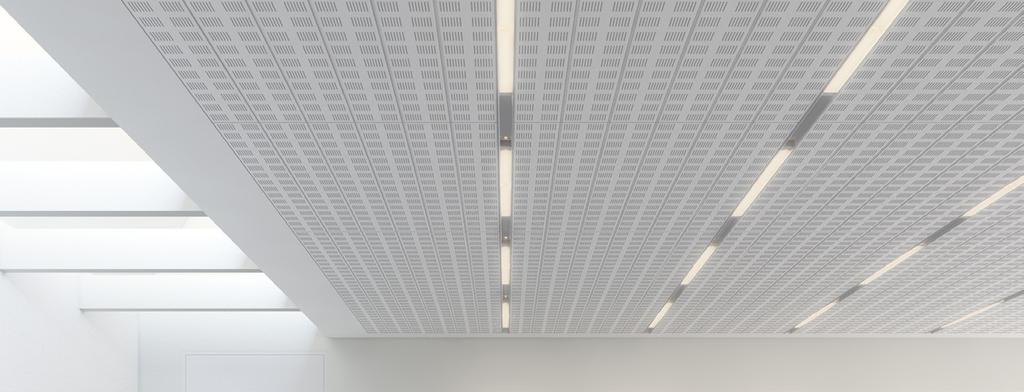

23 Gyptone Xtensiv Gyptone Xtensiv -levyt Reunamuoto: pitkällä sivulla E24 ja lyhyellä sivulla vinoviistetty Kiinnitystapa: Gyptone UniPro T24 2-tasossa reuna E/A tuotenumero saatavuusluokka kuviotyyppi moduulikoko mm pintakäsittely kpl/ m²/ Base A x 300 Maalattu 8 2,88 Base A x 300 Maalattu 8 5,76 Line A x 300 Maalattu 8 2,88 Line A x 300 Maalattu 8 5,76 Point A x 300 Maalattu 8 2,88 Point A x 300 Maalattu 8 5,76 Quattro A x 300 Maalattu 8 2,88 Quattro A x 300 Maalattu 8 5,76 Gyptone Xtensiv Line 8 Reikäkoko: 6 x 95 mm 27,5 mm Gyptone Xtensiv Point 15 Reikäkoko: halk. 6,5 mm 64,3 mm Pituus 1200 mm 27,5 mm Pituus 1200 mm 56,8 mm Pituus 2400 mm Pituus 2400 mm Gyptone Xtensiv Quattro 55 Reikäkoko: 12 x 12 mm Gyptone Xtensiv Base 33 Sileä, maalattu, valkoinen NCS ,5 mm Pituus 1200 mm 69 mm Pituus 1200 mm Pituus 2400 mm Pituus 2400 mm 23

24 Toimitusehdot Hinnat Maksuehto Omistusoikeus Toimitusehto Lastaus Toimituksissa noudatetaan näitä toimitusehtoja, elleivät osapuolet ole muuta erikseen kirjallisesti sopineet. Hinnat ovat Gyprocin lastauspäivänä voimassaolevan hinnaston mukaisia nettohintoja Kirkkonummella. Hintaan lisätään lastauspäivänä voimassaoleva arvonlisävero. Toimitukset on maksettava 14 päivän kuluessa laskun päiväyksestä lukien. Myöhästyneille suorituksille on maksettava korkolain mukainen viivästyskorko. Omistusoikeus tavaraan siirtyy, kun se on kokonaisuudessaan maksettu. Toimitusehto on DAP Kirkkonummen/Forssan tehdas. Noudot EXW Kirkkonummen/Forssan tehdas. Incoterms Ehdosta poiketen lava, muovi, purku ja rahti veloitetaan erikseen voimassaolevan Gyprocin Rahtien, pakkauksien ja lisäpalveluiden nettohinnaston mukaisesti. FINNTERMS 2001 kotimaan toimituksissa INCOTERMS 2000 ulkomaan toimituksissa Noudoista on sovittava lähettämön kanssa viimeistään 2 vrk ennen noutoa. Autojen tulee ilmoittautua lähettämössä lastauspäivänä kello mennessä. Myöhästymisestä tulee ilmoittaa ennen kello 14.00, muuten auton lastausta ei voida taata samalle päivälle. Kuljettajan tulee lastauksen aikana käyttää huomioliivejä ja turvakenkiä ja laittaa auton eturenkaaseen pyöräkiilat. Levyjen rinnakkaislastaus edellyttää lavan tasaisuutta ja minimisisäleveyttä 242 cm. Lastattavien tilojen tulee olla puhtaat, tyhjät ja kipsilevykuljetuksiin soveltuvat. Molempien laitojen on oltava avattavat tai lavalla on oltava yhtenäiset aluspuut. Kuorma tulee sitoa lain osoittamalla tavalla. Autoissa tulee olla omat, asianmukaiset kulmasuojat kipsilevyihin jäävien sitomisjälkien välttämiseksi. Lasti on aina peitettävä kastumisen varalta. Saint-Gobain ei vastaa kuljetusvahingoista eikä myöskään välillisistä vahingoista. Muistutukset Ostajan tulee tavaraa vastaanottaessaan tarkastaa se silmämääräisesti ja huomauttaa mahdollisista laatu vioista viivytyk settä, viimeistäan 7 vuorokauden kuluttua toimituksesta. Toimitus katsotaan hyväksyttynä vastaanotetuksi, mikäli tällaista huomautusta ei tehdä. Virheistä ja puutteista, jotka voidaan havaita vasta tarvikkeiden asennuksen yhteydessä, on ostajan ilmoitettava välittömästi ne havaittuaan. Lähetyksiä koskevat huomautukset tehtävä 7 vrk:n kuluessa Saint-Gobainille. Yleistä Asennusohjeet Katso internet-sivuiltamme Saatavuusluokat A Perusvarastotuote C Tilauslajike Menekki Tuoteluettelon materiaalimenekkilaskelma on suuntaa antava. Saint-Gobain ei vastaa määrälaskennasta. Palo-ominaisuudet Rakennustarvikeluokka A2-s1, d0 (paitsi Gyptone Vinyylilevyt B-s1, d0) Väri Gyptone Vakioväri valkoinen NCS 0500, kiiltoaste 5-9 ISO 2813:n mukaan. Tilausvärejä NCS-värikartan mukaisesti. Ainoastaan vaaleat sävyt mahdollisia (NCS tunnuksen ensimmäinen numero 0-2). Maalaus työmaalla tehdään aina lyhytkarvaisella telalla! Väri Kannattimet Näkyvien listojen väri: Maars Snow White. Jauhemaalattu, väri kuten NCS Pakkaus Erikoistuotteet Vastuu virheistä Tuotteet toimitetaan kertakäyttölavoilla suojattuina kutistekalvoilla. Vakiolevyjen lisäksi pystymme tekemään lukuisia projektikohtaisia vakio- sekä erikoissovelluksia levyistämme. Ota yhteys meihin, niin annamme lisää tietoa. Saint-Gobain ei vastaa virheistä, jotka johtuvat puutteellisesta suunnittelusta tai väärästä rakennustavasta tai ohjeiden vastaisesta tavaran käytöstä tai huollon laiminlyönnistä. Gyproc hyvittää palautettujen, virheettömien tuotteiden arvosta 80 %, mikäli palautuksen syy ei johdu Gyprocista. Saint-Gobain Finland Oy
