1 ledit ja valaistuksen tulevaisuus Fagerhult tarjoilee täydelliset led-ratkaisut

2 2

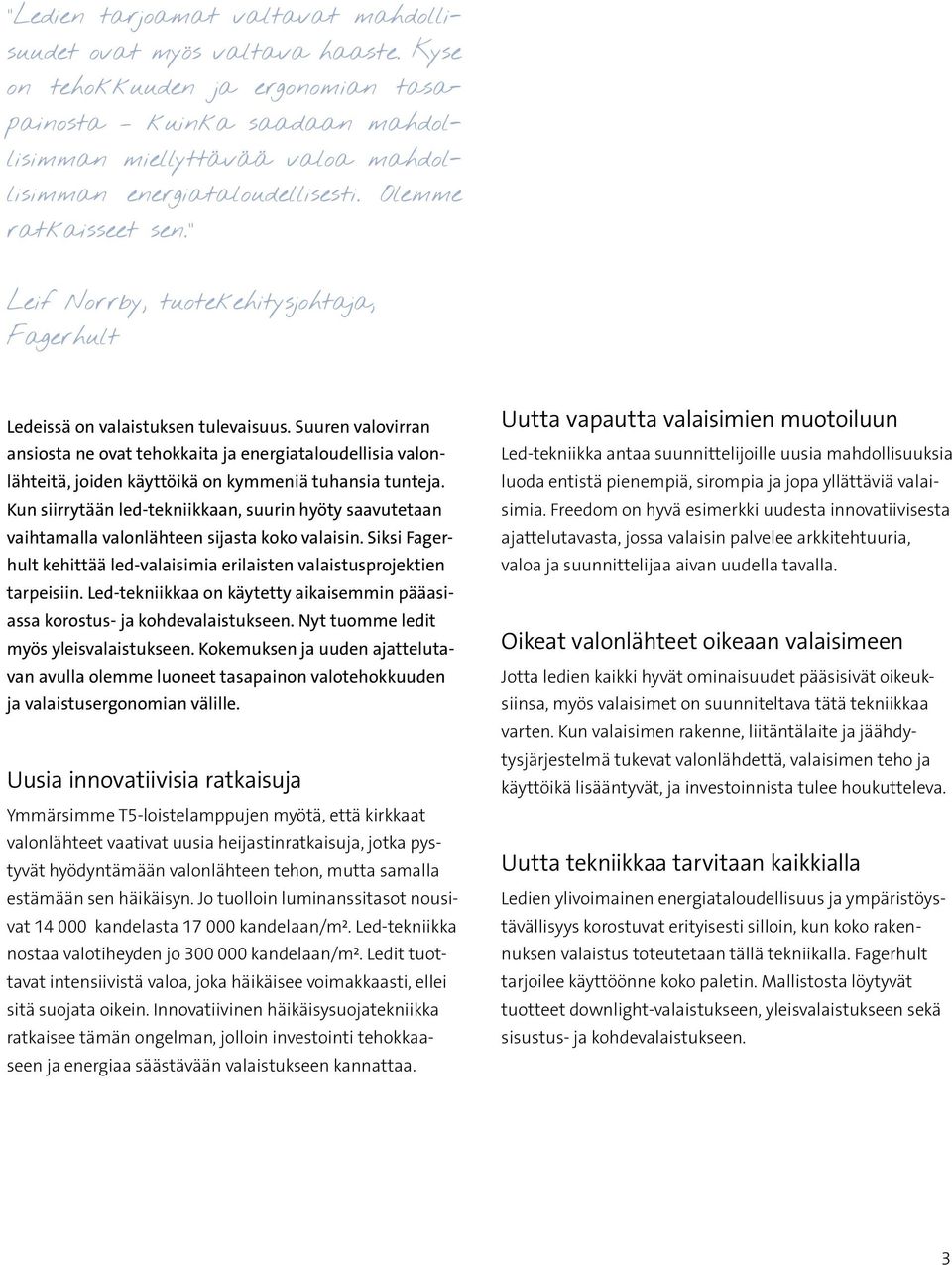

3 Ledien tarjoamat valtavat mahdollisuudet ovat myös valtava haaste. Kyse on tehokkuuden ja ergonomian tasapainosta kuinka saadaan mahdollisimman miellyttävää valoa mahdollisimman energiataloudellisesti. Olemme ratkaisseet sen. Leif Norrby, tuotekehitysjohtaja, Fagerhult Ledeissä on valaistuksen tulevaisuus. Suuren valovirran ansiosta ne ovat tehokkaita ja energiataloudellisia valonlähteitä, joiden käyttöikä on kymmeniä tuhansia tunteja. Kun siirrytään led-tekniikkaan, suurin hyöty saavutetaan vaihtamalla valonlähteen sijasta koko valaisin. Siksi Fagerhult kehittää led-valaisimia erilaisten valaistusprojektien tarpeisiin. Led-tekniikkaa on käytetty aikaisemmin pääasiassa korostus- ja kohdevalaistukseen. Nyt tuomme ledit myös yleisvalaistukseen. Kokemuksen ja uuden ajattelutavan avulla olemme luoneet tasapainon valotehokkuuden ja valaistusergonomian välille. Uusia innovatiivisia ratkaisuja Ymmärsimme T5-loistelamppujen myötä, että kirkkaat valonlähteet vaativat uusia heijastinratkaisuja, jotka pystyvät hyödyntämään valonlähteen tehon, mutta samalla estämään sen häikäisyn. Jo tuolloin luminanssitasot nousivat kandelasta kandelaan/m². Led-tekniikka nostaa valotiheyden jo kandelaan/m². Ledit tuottavat intensiivistä valoa, joka häikäisee voimakkaasti, ellei sitä suojata oikein. Innovatiivinen häikäisysuojatekniikka ratkaisee tämän ongelman, jolloin investointi tehokkaaseen ja energiaa säästävään valaistukseen kannattaa. Uutta vapautta valaisimien muotoiluun Led-tekniikka antaa suunnittelijoille uusia mahdollisuuksia luoda entistä pienempiä, sirompia ja jopa yllättäviä valaisimia. Freedom on hyvä esimerkki uudesta innovatiivisesta ajattelutavasta, jossa valaisin palvelee arkkitehtuuria, valoa ja suunnittelijaa aivan uudella tavalla. Oikeat valonlähteet oikeaan valaisimeen Jotta ledien kaikki hyvät ominaisuudet pääsisivät oikeuksiinsa, myös valaisimet on suunniteltava tätä tekniikkaa varten. Kun valaisimen rakenne, liitäntälaite ja jäähdytysjärjestelmä tukevat valonlähdettä, valaisimen teho ja käyttöikä lisääntyvät, ja investoinnista tulee houkutteleva. Uutta tekniikkaa tarvitaan kaikkialla Ledien ylivoimainen energiataloudellisuus ja ympäristöystävällisyys korostuvat erityisesti silloin, kun koko rakennuksen valaistus toteutetaan tällä tekniikalla. Fagerhult tarjoilee käyttöönne koko paletin. Mallistosta löytyvät tuotteet downlight-valaistukseen, yleisvalaistukseen sekä sisustus- ja kohdevalaistukseen. 3

4 Ledit lyhyt esittely Led valaisee, mutta ei ole valonlähde sanan perinteisessä merkityksessä. Led voi toistaa kaikki spektrin värit ja toimii parhaiten useamman ledin ryhmässä. Se on mullistanut valaistusalan vain muutamassa vuodessa. Led on lyhenne englanninkielisistä sanoista Light Emitting Diode, mikä tarkoittaa suomeksi valoa säteilevää diodia eli loistediodia. Se on puolijohdekomponentti, joka muuntaa sähköenergian valoksi. Tätä kutsutaan elektroluminesenssiksi. Loistediodi toimii tasavirralla (DC) ja vaatii yleensä erillisen liitäntälaitteen eli teholähteen. Teholähde muuttaa verkkojännitteen loistediodin kannalta optimaaliseksi. Itse valo syntyy elektronien pyrkimyksestä siirtyä tasapainotilaan. Loistediodissa on kaksi erilaista aluetta: n-johdealue, jossa on ylimääräisiä elektroneja, ja p-johdealue, josta elektroneja puuttuu. Raja-alueella jota kutsutaan pn-liitokseksi tai rajapinnaksi syntyy valoa, kun puolijohteeseen kytketään tasavirta ja elektronien epätasapaino alkaa tasoittua niiden törmätessä toisiinsa. 4

5 Valo syntyy elektronien pyrkimyksestä siirtyä tasapainotilaan. Kun loistediodiin johdetaan virtaa, elektronien yli- ja alijäämä alkaa tasaantua ja tuloksena syntyy valoa. Valon väri, spektri, riippuu loistediodin valmistusmateriaalista. Perusvärit ovat punainen, meripihkan-oranssi, vihreä ja sininen. Valkoinen valo muodostetaan yleensä lisäämällä siniseen diodiin kerros fosforipohjaista loisteainetta. Fosforikerros muuntaa sinisen värin valkoiseksi eri värilämpötilojen mukaan. Valkoisen valon laatuun vaikuttavat sekä valittu loistediodi että fosforin ominaisuudet. Loistediodi on erittäin pieni. Aktiivisesti loistava pinta on kooltaan vain 1 2 mm². Yhdellä loistediodilla saadaan hyvin harvoin riittävästi valoa, joten ne yhdistetään yleensä ryhmäksi, joka asennetaan led-moduuliin. Led-moduuli voidaan toteuttaa monella eri tavalla niin, että valovirta ja moduulin muoto sopivat aina kyseessä olevan valaisimen rakenteeseen. Led-moduulin asentamiseen ja vaihtamiseen tarvitaan yleensä ammattiosaamista, mutta joissakin malleissa sen voi tehdä myös loppukäyttäjä. 5

6 Led eri sovellusalueet Ledit ovat tulevaisuuden valaisintekniikka ja niitä kehitetään perinteisten valonlähteiden rinnalla. Led-tekniikka myös paras vaihtoehto esimerkiksi taideteosten, erilaisten upotettavat Multilume Flat valaisimet. Ledit ovat usein kehittyy koko ajan, joten näemme varmasti tulevaisuudessa paljon uusia sovelluksia, joissa ledit ovat itsestään selvä tuottama valo ei sisällä UV- tai IR-säteilyä. Ledit sopivat esineiden tai elintarvikkeiden korostamiseen, koska ledien valinta. lisäksi erilaisten viihdekäyttöön tarkoitettujen tilojen valaisemiseen. Led-tekniikka vaikuttaa positiivisesti myös Indoor Julkisissa tiloissa, kuten toimistoissa ja kouluissa led-tekniikkaa on tähän mennessä käytetty lähinnä korostus- ja kohdevalaistukseen tai eriväristen tehosteiden luomiseen. Tässä käytössä ledit ovat korvanneet pienjännitteellä toimivat halogeenilamput. Nyt ledejä voidaan käyttää myös yleisvalaistukseen. Ledit ovat ohittaneet perinteiset valaistusratkaisut niin valon laadun, energiatehokkuuden kuin kestävyydenkin suh- valaisimien muotoiluun. Pieni koko tarjoaa loputtomasti mahdollisuuksia uusien mielenkiintoisten ratkaisujen luomiseen. Retail Led-tekniikka tarjoaa jo nyt paljon ominaisuuksia, joiden avulla myymäläkonsepteista on helppo luoda entistä dynaamisempia. Suunnittelijoille tarjoutuu myös tulevaisuudessa mielenkiintoisia mahdol- teen. Nyt led-valaisimilla Led-valaisimilla voi hyvin korvata lisuuksia uuden käyttökelpoisen voidaan korvata downlightvalaistus sekä upotettavat myötä. RGB-tekniikka ja säädet- tekniikan ja uusien suuntausten sekä downlight- että useat T5-valaisimet. T5-ratkaisut toimisto- ja tävä valkoinen led-valo kuuluvat neuvottelutiloissa, auloissa ja käytävillä. Uusi heijastin- ja häikäisysuojatekniikka pystyy hyödyntämään ledien suuret valovirrat tavalla, joka säilyttää oleskelun ja työskentelyn näissä tiloissa edelleen miellyttävänä. Esimerkkeinä mainittakoon uuden sukupolven Pleiad G3 downlight-valaisimet sekä uudet, jo niihin erittäin käteviin ratkaisuihin, joita sovelletaan laajasti jo nyt. Säädettävän valkoisen ledin avulla valon värilämpötilaa voidaan vaihdella kylmän ja lämpimän valkoisen välillä (2700K 6500 K). Tämä ominaisuus toimii hyvin esimerkiksi sovitustiloissa, kun vaatetta halutaan katsoa erilaisissa valaistustilan- 6

7 teissa. Aikaisemmin käytettiin kahta eriväristä loistelamppua. Nyt pienikokoinen led-yksikkö voidaan asentaa peilin taakse. Pienikokoinen led-valonlähde sopii hyvin myös integroitavaksi erilaisiin esittelyhyllyihin ja telineisiin. Sama pätee myös tuotteiden korostusvalaistukseen. Säädettävä valkoinen led-valo on käyttökelpoinen ratkaisu Kun valaistuskonseptiin kaivataan jotain erityistä, RGB-tekniikan avulla tilaan voidaan tuoda erilaisia värejä. Se tekee mahdolliseksi dynaamisten, tehokkaiden ja emotionaalisesti vaikuttavien valaistusratkaisujen luomisen. Eri värit herättävät erilaisia tunteita. Vihreä viestii hyvinvoinnista ja rauhoittaa. Keltainen antaa energiaa, sininen viilentää ja punainen kertoo kiihkeydestä. Ohjausjärjestelmän avulla valaistusta voidaan säätää ja sen kirkkautta ja värisävyä muuttaa. Ledien suunnattavuus ja optinen tehokkuus yhdessä erilaisten linssien ja heijastimien kanssa tekevät niistä erittäin hyvän vaihtoehdon kohdevalaistukseen. Usein ne toimivat paremmin kuin perinteiset ratkaisut, koska toivottu valaistustilanne saadaan aikaan huomattavasti alhaisemmalla energiamäärällä. Kylmää valkoista valoa luovat ledit ovat vieläkin tehokkaampia. Niitä voidaan käyttää silloin, kun värisävy sopii käyttökohteeseen. Hyvä esimerkki tästä ovat elintarvikeliikkeiden kylmätiskit. Led-ratkaisut ovat täysin ylivoimaisia silloin, kun tilaan halutaan simuloida päivänvaloa keinotekoisten ikkunoiden läpi. myös muualla myymälätiloissa. Sillä voidaan muuttaa valon värilämpötilaa eri vuodenaikojen mukaan ja luoda lämmintä tunnelmaa talviaikaan ja viileää tunnelmaa kuumiin kesäpäiviin. Led-ratkaisut ovat täysin ylivoimaisia silloin, kun myymälään halutaan simuloida luonnonvaloa keinotekoisten ikkunoiden läpi. Outdoor Yleisesti voidaan todeta, että led-tekniikka on optimiratkaisu ulkovalaistukseen. Valaisimet ovat sään ja lämpötilojen armoilla, niihin kohdistuu tärinää ja ne ovat alttiina ihmisten toiminnalle. Ulkovalaisimien huoltamiseen tarvitaan hyvin usein erikoisjärjestelyjä. Ledit hyötyvät viileistä lämpötiloista. Niiden valovirta nousee ja elinikä pitenee. Ledien käyttö näissä valaistusratkaisuissa on sekä käytännöllinen että taloudellinen vaihtoehto. Valonlähteen pitkä käyttöikä vähentää huollon tarvetta. Myös viileät lämpötilat vaikuttavat ledien elinikään positiivisesti. Ne lisäävät ledien valovirtaa ja pidentävät niiden käyttöikää. Kun valaisimien rungot lisäksi valmistetaan alumiinista, tuloksena syntyy erittäin kestäviä ja toimintavarmoja valaisimia, joita ei juuri tarvitse huoltaa käyttöaikanaan. Lisäksi ne ovat energiatehokkaita. 7

8 Led-tekniikan edut ja erot perinteisiin valonlähteisiin Loistediodi tuottaa valoa sähkön avulla eri tavalla kuin perinteiset valonlähteet. Hehkulampussa valo syntyy sivutuotteena hehkulangan kuumentuessa ja loistelampussa kaasupurkauksen yhteydessä. Perinteisistä valonlähteistä poiketen loistediodi ei sisällä elohopeaa. Se on tärkeää sekä ympäristön että kierrätyksen kannalta. Led-tekniikka tarjoaa paljon etuja valaisimien käyttömahdollisuuksiin sekä niiden muotoiluun. Koska loistediodi ei tuota ultraviolettisäteilyä (UV) tai infrapunasäteilyä (IR), tekniikka soveltuu erityisen hyvin herkkien kohteiden valaisemiseen. Näitä ovat esimerkiksi museot ja näyttelytilat sekä päivittäistavaraliikkeiden elintarvikeosastot. Toisin kuin perinteiset valonlähteet, loistediodi syttyy täydelle valaistusteholle heti. Lisäksi usein tapahtuva sytytys ja sammutus lisäävät sen käyttöikää. Koska viileä ympäristö lisää loistediodin valovirtaa, led-tekniikka soveltuu erittäin hyvin ulkovalaistukseen sekä kylmäsäilytystiloihin ja pakastushuoneisiin. Loistediodissa ei ole liikkuvia tai erityisen herkkiä osia. Siksi oikein suunniteltu led-valaisin kestää hyvin erilaista tärinää ja ihmisen aiheuttamaa rasitusta. 8

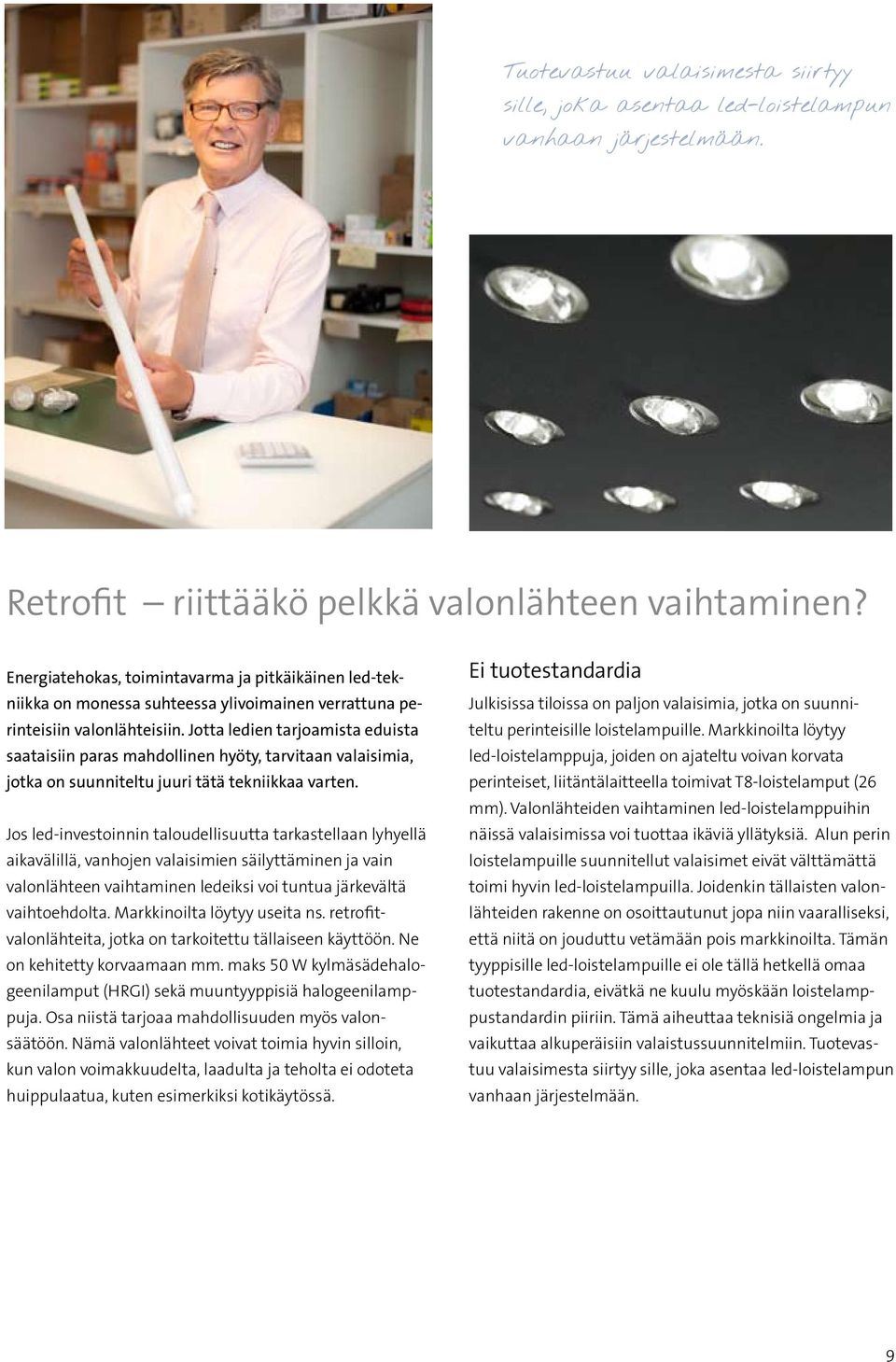

9 Tuotevastuu valaisimesta siirtyy sille, joka asentaa led-loistelampun vanhaan järjestelmään. Retrofit riittääkö pelkkä valonlähteen vaihtaminen? Energiatehokas, toimintavarma ja pitkäikäinen led-tekniikka on monessa suhteessa ylivoimainen verrattuna perinteisiin valonlähteisiin. Jotta ledien tarjoamista eduista saataisiin paras mahdollinen hyöty, tarvitaan valaisimia, jotka on suunniteltu juuri tätä tekniikkaa varten. Jos led-investoinnin taloudellisuutta tarkastellaan lyhyellä aikavälillä, vanhojen valaisimien säilyttäminen ja vain valonlähteen vaihtaminen ledeiksi voi tuntua järkevältä vaihtoehdolta. Markkinoilta löytyy useita ns. retrofitvalonlähteita, jotka on tarkoitettu tällaiseen käyttöön. Ne on kehitetty korvaamaan mm. maks 50 W kylmäsädehalogeenilamput (HRGI) sekä muuntyyppisiä halogeenilamppuja. Osa niistä tarjoaa mahdollisuuden myös valonsäätöön. Nämä valonlähteet voivat toimia hyvin silloin, kun valon voimakkuudelta, laadulta ja teholta ei odoteta huippulaatua, kuten esimerkiksi kotikäytössä. Ei tuotestandardia Julkisissa tiloissa on paljon valaisimia, jotka on suunniteltu perinteisille loistelampuille. Markkinoilta löytyy led-loistelamppuja, joiden on ajateltu voivan korvata perinteiset, liitäntälaitteella toimivat T8-loistelamput (26 mm). Valonlähteiden vaihtaminen led-loistelamppuihin näissä valaisimissa voi tuottaa ikäviä yllätyksiä. Alun perin loistelampuille suunnitellut valaisimet eivät välttämättä toimi hyvin led-loistelampuilla. Joidenkin tällaisten valonlähteiden rakenne on osoittautunut jopa niin vaaralliseksi, että niitä on jouduttu vetämään pois markkinoilta. Tämän tyyppisille led-loistelampuille ei ole tällä hetkellä omaa tuotestandardia, eivätkä ne kuulu myöskään loistelamppustandardin piiriin. Tämä aiheuttaa teknisiä ongelmia ja vaikuttaa alkuperäisiin valaistussuunnitelmiin. Tuotevastuu valaisimesta siirtyy sille, joka asentaa led-loistelampun vanhaan järjestelmään. 9

10 Led-valaisimen käyttöikä voi olla hyvin pitkä jos sen rakenne on hyvin toteutettu ja koostuu korkealaatuisista komponenteista. Ledit ovat taloudellinen vaihtoehto Tuotteen alhainen energiankulutus on tärkeää, koska energian hinta kallistuu jatkuvasti. Ledit ovat energiatehokkuudeltaan ja käyttöiältään ylivoimaisia verrattuna kaikkiin muihin markkinoilta löytyviin vaihtoehtoihin. Mutta kuinka paljon on riittävästi? Ledien vertaaminen perinteisiin ratkaisuihin ei ole aina yksiselitteistä. Led-valmistajien tekemiä laboratoriokokeita ei voi suoraan soveltaa valaisimeen asennetun led-moduulin suorituskykyyn. Ledien tehokkuudesta saa oikean käsityksen vasta sitten, kun niitä tarkastellaan omassa valaistusteknisessä ympäristössään. Valovirta-arvo hyötysuhteen sijaan Perinteisillä valonlähteillä toimivan valaisimen energiatehokkuus voidaan ilmoittaa hyötysuhdeprosenttina (LOR). Hyötysuhde mitataan vertaamalla vapaasti palavaa vertailuvalonlähdettä valaisimesta lähtevään valovirtaan. Led-valaisimen energiatehokkuutta ei ilmoiteta hyötysuhteen avulla, sillä led-moduuleiden nimellisvalovirtaa ei ole standardisoitu samalla tavalla kuin loistelampuissa. Tämä johtaa siihen, että led-tekniikassa vertailuyksiköksi katsotaan koko valaisin, loistediodit ja teholähde mukaan lukien, jolloin hyötysuhde on aina 100 prosenttia. Valaisinvalmistajat ilmoittavat led-valaisimen tehokkuuden kokonaisvalovirran (lm) suhteena mitattuun tehoon (W) valaisimessa syntyvät häviöt mukaan lukien (lm/w). Eri värejä ilman lisäkustannuksia Yksi ledien hyvistä puolista on kyky tuottaa värillistä valoa ilman suotimia. Tämä säästää energiaa huomattavasti. Kun esimerkiksi perinteisen kohdevalaisimen valon väriä halutaan muuttaa, joudutaan käyttämään värisuodinta. Se saattaa heikentää valovirtaa jopa 90 %. Ledien valon väri taas riippuu loistediodin valmistusmateriaalista. 10

11 Ratkaisu moniin eri valaisimiin Valkoisen loistediodin valotehokkuus on verrattavissa T5- loistelampun valotehokkuuteen. Ledit kehittyvät kuitenkin erittäin nopeasti, ja valotehokkuuden parantuessa tekniikkaa voidaan käyttää yhä useammassa eri valaisintyypissä ja sovelluksessa. Edelleen on kuitenkin tärkeää pitää yksittäisille loistediodeille ja kokonaisille valaisinratkaisuille ilmoitetut tiedot erillään. Loistediodien ja led-moduulien valmistajien antamat arvot tarkoittavat lähes poikkeuksetta kylmän loistediodin maksimivalotehokkuutta. Niissä ei ole huomioitu lämpötilojen kohoamisen, teholähteen oman kulutuksen tai heijastimien ja linssien aiheuttamaa tehohäviötä. Huonosti suunnitellun tai heikkolaatuisella teholähteellä varustetun led-valaisimen valotehokkuus voi jäädä alle puoleen loistediodin nimellisarvosta. Valotehokkuudella on merkitystä vain silloin, kun se koskee koko järjestelmää. muissakin elektronisissa komponenteissa. Loistediodien ongelmana on valovirran heikkeneminen. Niiden odotettavissa oleva elinikä määritellään valovirran perusteella, ja rajana pidetään 70 % uuden valaisimen valovirrasta. Elinikä merkitään tunnuksella L 70 ja sitä seuraa tuntimäärä. Yleisesti käytetty led-valaisimien elinikä on L tuntia, mutta tästä on poikkeuksia sekä ylös- että alaspäin. Odotettuun käyttöikään vaikuttavat useat eri tekijät: Loistediodin valinta (valmiste ja tyyppi) Loistediodin kuormitus (kuinka suurella virralla sitä käytetään) Valaisimen rakenne (loistediodin tai LED-moduulin lämpötila) Teholähteen valinta Tuotteen asennusympäristö Rakenteen muut materiaalit Uusin tekniikka ja oikeaan tarkoitukseen suunnitellut led-valaisimet pystyvät jo korvaamaan useita perinteisillä valonlähteillä toimivia valaisimia. Näitä ovat esimerkiksi pienloiste- ja halogeenilamppuja käyttävät downlight-valaisimet sekä tietyt yleisvalaistukseen tarkoitetut T5-loistelamppuvalaisimet. Lisäksi led-valaisimet pitävät energiatehokkuuden vähintään samalla tai jopa paremmalla tasolla. Tavoitteena on myös, että valaistusergonomia ja säädettävyys säilyvät. Hyvä häikäisysuojaus on tärkeää monissa eri tiloissa, joissa tehdään töitä. lm/w Vähintään tuntia Led-valaisimen käyttöikä voi olla hyvin pitkä, jos sen rakenne on hyvin toteutettu ja se koostuu korkealaatuisista komponenteista. Loistediodi menee rikki erittäin harvoin. Niissä esiintyy toki normaalia vikaantumista kuten kaikissa /1000 lm 100 % 90 % 80 % 70 % 60 % 50 % 40 % 30 % 20 % 10 % 0 % Kaaviokuva tehohäviöistä. Kuvassa näkyy yksittäisestä diodista lähtevän valon voimakkuus sen kulkiessa kuumien led-moduulien (diodit lämmittävät toisiaan), valaisimen ja valoa heikentävien linssien, heijastimien ja teholähteiden kautta aina valaisimesta lopulta lähtevään valovirtaan asti. Rakenneratkaisusta riippuen hävikki voi olla suurempi tai pienempi Uusi tekniikka ja tehokkaampi tuotanto laskevat led-komponenttien hintaa edelleen, mutta tämän kehityksen odotetaan tasaantuvan. Kaavio kuvaa led-moduulien tähänastista kustannuskehitystä. 11

12 Kun käyttöikä L70 on saavutettu, loistediodi tuottaa valoa vielä pitkään, mutta sen valovirta heikentyy jatkuvasti. Siksi led-moduuli tai koko valaisin on vaihdettava vuoden kuluttua käytettävissämme on tekniikan kehityksen myötä energiatehokkaampia vaihtoehtoja, jolloin koko järjestelmän päivittäminen saattaa osoittautua kannattavaksi ratkaisuksi. Ei huollon tarvetta Led-valaisimet eivät tarvitse käyttöaikanaan huoltoa juuri lainkaan, eikä led-yksikköä voi aina edes vaihtaa. Ledtekniikka säästää monissa organisaatioissa sekä aikaa että rahaa, koska valonlähteiden vaihtamiseen ei tarvita henkilökuntaa, eikä mahdollisia nostolaitteita. Likaantuminen on silti otettava huomioon myös led-valaisimissa, niin sisällä kuin ulkona. Yksi ledien hyvistä puolista on kyky tuottaa värillistä valoa ilman suodattimia. Se säästää energiaa merkittävästi Odotetun käyttöiän laskeminen: tunnin jälkeen valovirrasta on jäljellä noin 70 % (L h). 12

13 Pienemmän energiankulutuksen myötä positiiviset ympäristövaikutukset ovat suuria eikä vähiten silloin, kun energia tuotetaan fossiilisilla polttoaineilla. Ledit ovat ympäristöystävällinen vaihtoehto Myös ympäristöä ajatellen led-tekniikka on erinomainen vaihtoehto. Parhaimmat ominaisuudet ovat ledien energiatehokkuus ja pitkä käyttöikä. Led-moduuli on elektroninen komponentti, joka koostuu piirikortista sekä puolijohteesta. Kierrätysperiaatteet ja menetelmät ovat samoja kuin muussakin elektroniikassa. Esimerkiksi loistelamppuihin verrattuna ledit eivät sisällä lainkaan elohopeaa. Siksi niiden käsittely ja kierrättäminen on yksinkertaisempaa ja päästöriskit ovat vähäisiä. Ylivoimaista tehokkuutta Valaistuksen suurin ympäristövaikutus liittyy aina energiatehokkuuteen. Led-tekniikan energiatehokkuus on erittäin hyvä ja ledit pystyvät tuottamaan kuluttamallaan sähkömäärällä paljon valoa. Ledien alhaisempi energiankulutus säästää luontoa. Tämä on tärkeää varsinkin silloin, jos sähkön tuotannossa käytetään esimerkiksi hiilivoimaa, joka kuormittaa ympäristöä enemmän. Ledien valotehokkuus kehittyy huimaa vauhtia. Jo nyt on olemassa tuotteita, jotka tuottavat laboratorio-olosuhteissa yli 200 lm/w. Nämä tuotteet eivät kuitenkaan vielä ole valmiita kaupalliseen levitykseen. Vähemmän kertakäyttömateriaalia Led-moduulin käyttöikä on huomattavasti pitempi kuin perinteisillä valonlähteillä. Se pienentää materiaalikuluja ja kuormittaa vähemmän kierrätysjärjestelmiä. Led-valaisimen energiatehokkuus ja pitkä käyttöikä keventävät myös tuotteiden ympäristövaikutuksia. Ne ovat kuitenkin aina riippuvaisia valaisimen rakenteesta ja käyttöympäristöstä. Siksi on tärkeää, että nämä tekijät arvioidaan jokaisessa projektissa erikseen, eikä päätöksiä tehdä pelkkien laboratoriotestien perusteella lm/w Kaavio esittää ledien valotehokkuuden arvioitua kehitystä vuoteen 2015 mennessä. Valotehokkuuden keskimääräinen kasvu on noin 10 % vuodessa. 13

14 Valon laatu Ledien tuottaman valon laatuun vaikuttavat monet tekijät. Värilämpötila, värintoisto ja värin laatu vaikuttavat valon käytettävyyteen ja siihen miten se koetaan. Yhdessä hyvin suunnitellun valaisimen kanssa saavutetaan hyviä tuloksia. Koska ledit eroavat teknisesti perinteisistä valonlähteistä, ominaisuuksia ei voi vertailla suoraan. Valon käyttäytymiselle asetetut vaatimukset ovat kuitenkin samoja. Värilämpötila Valonlähteen värilämpötilan mittayksikkö on kelvin (K). Kelvin-asteikko on alun perin suunniteltu kuumennetun (hehkuvan) mustan kappaleen värin mittaamiseen. Hehkulampuissa arvo on helppo tulkita, koska värilämpötilan (CCT) Kelvin-arvo on sama kuin hehkulangan todellinen lämpötila. Ilman hehkulankaa toimivissa valonlähteissä, kuten loiste- ja purkauslampuissa sekä ledeissä, käytetään korreloitua värilämpötilaa. Käytettävät mittaustavat ja välineet on kehitetty perinteisille valonlähteille, ei niinkään ledeille. Siksi International Commission on Illumination (CIE) on alkanut kehittää uusia mittaustapoja. Ledien värilämpötila voi vaihdella valonlähteen valmistajan mukaan, vaikka ilmoitettu lukema olisi sama. Ledien värilämpötila voi myös muuttua ajan kuluessa. Muutaman tuhannen Y Kun ajatellaan värilämpötilaa ja värin laatua, ei pitäisi katsoa pelkästään annettuja uusarvoja. On tärkeää ottaa huomioon myös näiden ominaisuuksien muuttuminen odotetun käyttöiän aikana. käyttötunnin jälkeen arvo ei välttämättä enää ole sama kuin uudessa tuotteessa. Loistediodien valmistuksessa syntyy paljon sekä värilämpötilaltaan että valovirraltaan erilaisia diodeja. Siksi niistä on valittava käyttöön rajallinen valikoima. Tätä vaihetta kutsutaan ammattikielessä binningiksi eli jaotteluksi. Valmistajat jakavat tuotantonsa useisiin eri ryhmiin loistediodien värilämpötilan, valovirran ja kynnysjännitteen mukaan. Mitä tarkemmin jako tehdään, sitä tasalaatuisempia tuotteet ovat. Haittapuolena on hinnan nouseminen ja saatavuuden heikentyminen. Tästä syystä ledit pyritään yleensä valitsemaan muutamasta toisiaan lähellä olevasta jakoryhmästä. Valkoisen valon laatu Valkoista valoa saadaan lisäämällä siniseen lediin fosforipinnoite, joka muuttaa osan säteilystä keltaiseksi valoksi ja tuloksena syntyy valkoinen väri. Tämä muistuttaa prosessia tavallisessa loistelampussa. Fosforipinnoite voidaan tehdä joko suoraan diodiin tai ulkopuoliseen levyyn. Valon laatu riippuu siitä, kuinka tarkoin sininen valodiodi on määritetty ja kuinka huolellisesti fosfori on valittu kyseisen diodin mukaan. Valkoisten ledien värilämpötila-asteikko on laaja lämpimästä valkoisesta erittäin kylmään valkoiseen ( K). Koska valkoinen valo tuotetaan sinisellä ledillä, kylmemmissä värilämpötiloissa valotehokkuus on suurempi X Kuva esittää korreloidun värilämpötilan laskentaa. Kolmion sisään piirretty käyrä kertoo värilämpötilan todellisina Kelvin-asteina. Korreloitua värilämpötilaa varten on mitattava valonlähteen värikylläisyys. Tämä arvo on jollakin isotermisistä linjoista, ja korreloitu värilämpötila määräytyy kohdassa, jossa linja leikkaa käyrän. Valkoisen valon tuottaminen sinisen ledin, tai kuten oikealla, lediryhmän avulla. Yksittäinen ledi on peitetty suoraan fosforilla, ryhmässä fosfori on lisätty levyyn, joka peittää moduulin kaikki ledit. 14

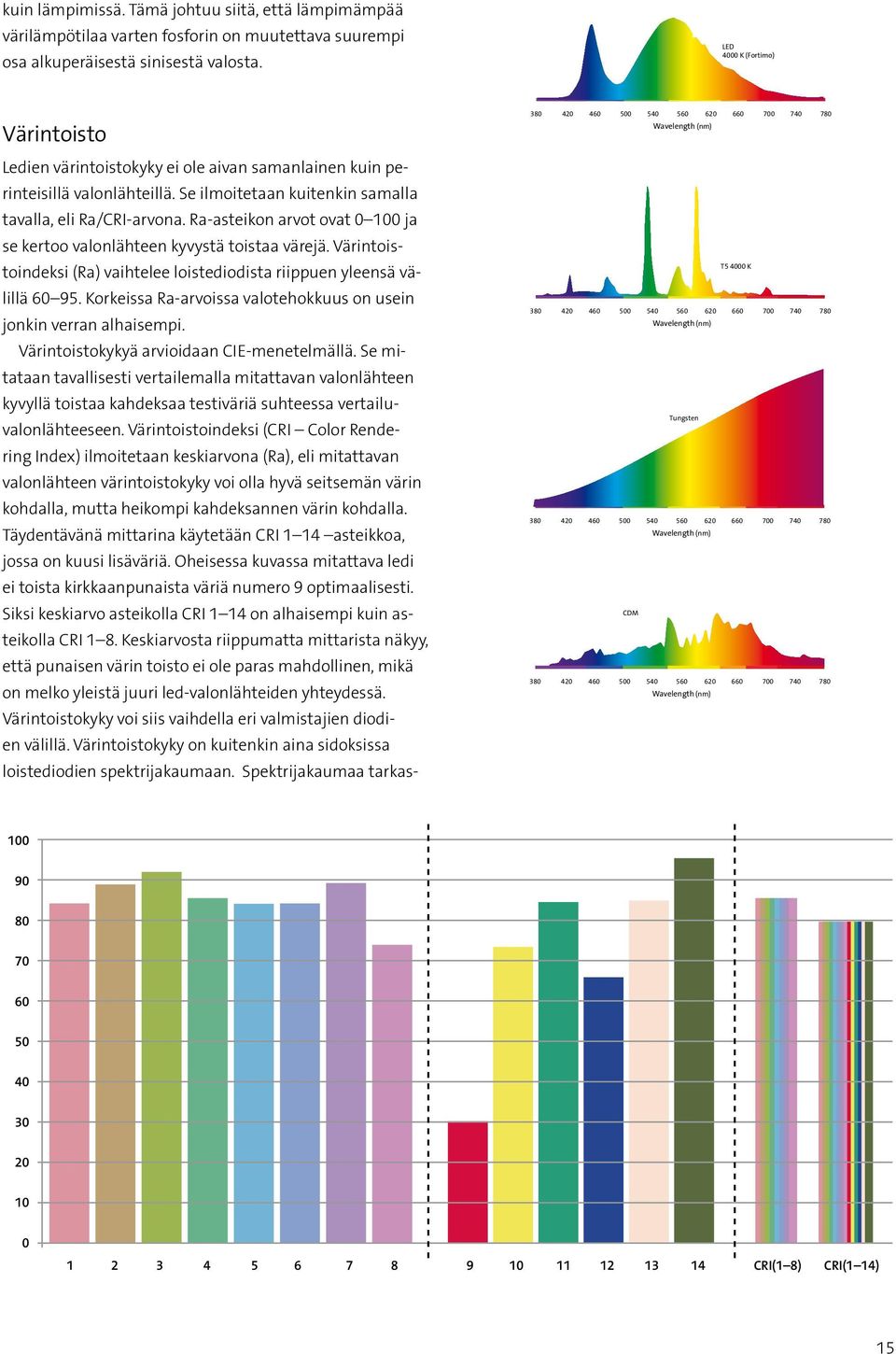

15 kuin lämpimissä. Tämä johtuu siitä, että lämpimämpää värilämpötilaa varten fosforin on muutettava suurempi osa alkuperäisestä sinisestä valosta. LED 4000 K (Fortimo) Värintoisto Ledien värintoistokyky ei ole aivan samanlainen kuin perinteisillä valonlähteillä. Se ilmoitetaan kuitenkin samalla tavalla, eli Ra/CRI-arvona. Ra-asteikon arvot ovat ja se kertoo valonlähteen kyvystä toistaa värejä. Värintoistoindeksi (Ra) vaihtelee loistediodista riippuen yleensä välillä Korkeissa Ra-arvoissa valotehokkuus on usein jonkin verran alhaisempi. Värintoistokykyä arvioidaan CIE-menetelmällä. Se mitataan tavallisesti vertailemalla mitattavan valonlähteen kyvyllä toistaa kahdeksaa testiväriä suhteessa vertailuvalonlähteeseen. Värintoistoindeksi (CRI Color Rendering Index) ilmoitetaan keskiarvona (Ra), eli mitattavan valonlähteen värintoistokyky voi olla hyvä seitsemän värin kohdalla, mutta heikompi kahdeksannen värin kohdalla. Täydentävänä mittarina käytetään CRI 1 14 asteikkoa, jossa on kuusi lisäväriä. Oheisessa kuvassa mitattava ledi ei toista kirkkaanpunaista väriä numero 9 optimaalisesti. Siksi keskiarvo asteikolla CRI 1 14 on alhaisempi kuin asteikolla CRI 1 8. Keskiarvosta riippumatta mittarista näkyy, että punaisen värin toisto ei ole paras mahdollinen, mikä on melko yleistä juuri led-valonlähteiden yhteydessä. Värintoistokyky voi siis vaihdella eri valmistajien diodien välillä. Värintoistokyky on kuitenkin aina sidoksissa loistediodien spektrijakaumaan. Spektrijakaumaa tarkas Wavelength (nm) T K Wavelength (nm) Tungsten Wavelength (nm) CDM Wavelength (nm) CRI(1 8) CRI(1 14) 15

16 telemalla saadaan lisää tietoja valodiodin kyvystä toistaa eri värejä. On myös muistettava, että uuden ja jo joitakin tuhansia tunteja palaneen ledin värintoistokyky voi olla erilainen. Värilaatu Led-tuotteen värilaatu eli värilämpötilan tarkkuus ilmoitetaan parhaiten MacAdamin ellipseillä standardin CIE 1964 mukaan. MacAdam-järjestelmä on alun perin Yhdysvalloista, ja siinä värilaatua arvioidaan asteikolla CIE 1964 soveltuu ledeille paremmin kuin CIE 1931, jota käytetään standardina perinteisille valonlähteille. Ilmoitettu arvo, esimerkiksi MacAdam 3 SDCM, kertoo ellipsin suuruuden, eli kuinka suurta poikkeamaa nimellisestä värilämpötilasta, vaikkapa 3000 K:sta, voidaan odottaa. Mitä alhaisempi luku on, sitä vähemmän hajontaa esiintyy. Kun arvot ovat 0 4, värissä ei näy juuri eroja, mutta kun arvot nousevat tästä ylöspäin sävyerot ovat selviä ja joissakin sovelluksissa suorastaan häiritseviä. Ongelma on suurin silloin, kun valaistava pinta on valkoinen tai kun ledejä sijoitetaan nauhana lähelle valkoista seinää. Muissa sovelluksissa ongelma on pienempi. Sisävalaistuksessa voidaan pitää hyväksyttävinä arvoja MacAdam 3 5 SDCM, kun taas ulkotiloissa värilaaduksi riittää yleensä MacAdam 7 SDCM. Vertailun vuoksi voidaan sanoa, että T5-loistelampun arvo on MacAdam 4. Pelkkä värilaadun uusarvo ei riitä, vaan tärkeää on myös tietää, muuttuuko laatu tuotteen odotetun käyttöiän aikana. Joillakin ledeillä värilaatu on aluksi erittäin hyvä muutaman tuhannen tunnin ajan, mutta heikentyy sen jälkeen nopeasti. Tähän voi vaikuttaa valaisimen rakenne: esimerkiksi ledin jäähdytys voi olla huonosti hoidettu tai sen kuormitus voi olla liian suuri. 16

17 Dokumentointimenetelmät Vaikka kattavaa standardia ei vielä ole, eurooppalaisten valaisinvalmistajien toimialajärjestö CELMA toivoo, että valaisinvalmistajat käyttäisivät yhtenäistä dokumentointia myös led-valaisimissa. Siksi CELMA osallistuu aktiivisesti standardisointityöhön ja on tehnyt ehdotuksia useista ledvalaisimia koskevista parametreista ja mittaustavoista. Ne ovat erittäin todennäköisesti mukana tulevissa IEC- ja CEN standardeissa. Yhtenäisen merkintätavan etuna on mahdollisuus vertailla eri valmistajien led-valaisimia oikealla ja luotettavalla tavalla. Siten myös alan yritykset tietävät, mitä tietoja he tarvitsevat CELMAan kuulumattomilta tavarantoimittajilta ja miten voivat vertailla tuotteita tasapuolisesti. Mittauksissa käytetään koko valaisinta sekä sille tarkoitettua teholähdettä. Mittausten aikana ympäristön lämpötilan (Ta) on oltava 25 C ja arvojen on oltava vakiintuneita Suurissa värilaadun vaihteluissa ellipsi on suurempi ja MacAdam-arvo korkeampi. 700 Huonolaatuisten ledien erot voivat olla selvästi häiritseviä. Ongelma on suurin silloin, kun valaistava pinta on valkoinen. 17

18 Miellyttävää ja taloudellista. Nämä ominaisuudet on mietittävä tarkkaan työtiloissa käytettävien led-valaisimien rakenteessa. Visuaalinen kokemus Led-valaistuksen suurin haaste on pitää valaistuksen häikäisy kohtuullisella tasolla. Loistediodien ja led-moduulien luminanssi (valotiheys) voi olla yli cd/m², kun perinteisemmän T5-loistelampun luminanssitaso on cd/m². Työtiloihin tarkoitetun led-valaisimen rakenteessa on mietittävä tarkkaan miellyttävän valaistuksen ja taloudellisuuden välinen suhde. Taloudellisuuden kannalta pelkkä led-moduuli, jossa on jäähdytysyksikkö ja ulkopuolinen teholähde olisi paras ratkaisu, kun kriteerinä pidetään pelkästään valovirran määrää suhteessa käytettyyn wattimäärään. Teoriassa siis riittäisi, että ledit sijoitettaisiin riviin alumiinipinnan päälle. Sillä saataisiin aikaan n. 120 lumenin wattiteho, ja monet standardit täyttyisivät. Ratkaisu tekisi kuitenkin huoneessa oleskelun lähes mahdottomaksi. Mitä suurempi on valaisimen valontuotto, sitä enemmän se häikäisee. Tämä seikka on syytä pitää mielessä, kun valaisimia valitaan. Tavallisissa työtiloissa käytettävien, paljon valoa tuottavien led-valaisimien rakenteessa on ajateltava myös sen tuottamia lumianssitasoja. Loistediodien tai led-moduulin tuottamaa valoa on lähes poikkeuksetta voitava suunnata ja säätää heijastimien, linssien ja muiden valoa hajauttavien materiaalien avulla. Käytettävillä heijastimilla ja linsseillä on ratkaiseva merkitys valaisimen tehokkuuteen. Linssit ovat usein suoraan sidoksissa sekä tuotteeseen että siinä käytettyyn diodityyppiin. 18

19 19

20 Teholähde ja käyttölämpötila Teholähde on ledin sydän. Koska se voi toimia monella eri tavalla, oikean teholähteen valinta kyseessä olevaan valaisintyyppiin on tärkeää. Väärin valittu tai kytketty teholähde voi vioittaa siihen kytketyn led-valaisimen tai pahimmassa tapauksessa jopa tuhota sen. Loistediodien ja led-moduulien käyttöön tarvitaan erikoisvalmisteisia teholähteitä eli ohjaimia/muuntajia. Teholähde muuttaa 230 V:n verkkojännitteen komponenteille sopivaksi. On tärkeää, että teholähde on hyväksytty led-käyttöön. Useimmissa näistä teholähteistä on lisäksi SELV-suojajännitepiiri (Safety Extra Low Voltage), jolloin diodia tai valaisinta ei tarvitse suojata kosketukselta. SELVjärjestelmän haittapuolena on jonkin verran alhaisemmaksi jäävä tehokkuus, koska eristyspiirissä syntyy häviöitä. Ilman SELV-järjestelmää valaisimien led-moduuleihin tai niihin kuuluviin johtoihin on vaikea päästä käsiksi, ja komponenttien esille saamiseksi tarvitaan työkaluja. Virta vai jännite Ledit toimivat pääasiassa kahdella tavalla vakiovirralla tai vakiojännitteellä. Vakiovirtakäytössä loistediodeille syötetään vakiovirtaa, jonka suuruus on tavallisesti 350, 500, 700 tai 1050 ma. Ledit kytketään teholähteeseen sarjana, ja piirin jännite riippuu sarjaan kytkettyjen ledien määrästä. Kussakin ledissä on kynnysjännite, ja sarjakytkennässä ledien kynnysjännitteet lasketaan yhteen. Vakiovirralla toimiva kolmen loistediodin downlight-valaisin tarvitsee noin 9 V:n DC-toisiojännitteen (3 3 V). Jos useampia valaisimia kytketään sarjaan samalla teholähteellä, jännite kerrotaan valaisinten lukumäärällä. SELV-rajoitusten mukaan loistediodeja ei voi kytkeä sarjaan määrättömästi, koska silloin toisiojännite nousee liian suureksi. Lisäksi teholäh- Vakiovirtakäytössä ledit on liitetty teholähteeseen sarjakytkennällä. Vakiojännitekäytössä ledit on kytketty teholähteeseen rinnakkaiskytkennällä. 20

21 de ei mahdollisesti tai todennäköisesti pysty syöttämään suuren diodimäärän tarvitsemaa korkeaa jännitettä tai tehoa. SELV-rajoitukset valaisinstandardissa EN : IP20-valaisimen maksimi on 60 V DC, ja tätä korkeammissa kotelointiluokissa maksimi on 30 V DC. Tämä koskee valaisimia, joissa diodit on asennettu niin, että niihin voidaan koskea. Jos diodit on suojattu, suurin sallittu jännite on 120 V DC. Huomioon on kuitenkin aina otettava valaisimen hyväksyntäluokitus ja suositellut teholähteet. Vakiojännitettä käytetään yleensä paljon ledejä sisältävissä led-valaisimissa, kuten led-nauhoissa tai valolinjan tuottavissa led-tuotteissa. Silloin ledit kytketään teholähteeseen rinnakkain. Vakiojännitteen suuruus on yleensä 8, 10, 12, 24 tai 48 V DC. Useita led-tuotteita voidaan kytkeä rinnan samaan teholähteeseen, mikäli se kestää liitetyn kuormituksen. Kyseisessä menetelmässä on huomioitava johdinten aiheuttama jännitehäviö, joka on samaa suuruusluokkaa kuin perinteisissä pienjännitejärjestelmissä. Käytä oikeaa teholähdettä Käyttötavasta riippumatta on tärkeää, että teholähde valitaan led-valaisimen tyypin mukaan. Myös napaisuudesta huolehtiminen on tärkeää, sillä loistediodit toimivat tasajännitteellä (DC). Väärin valittu tai kytketty teholähde voi vioittaa siihen kytkettyjä led-valaisimia tai jopa tuhota ne. On tärkeää, että teholähde on tarkoitettu ja hyväksytty loistediodikäyttöön. 21

22 Vaikka perinteiset muuntajat saattavat sopia joidenkin loistediodien käyttöön, niistä saattaa puuttua tarvittavia suojalaitteita, kuten esimerkiksi oikosulkusuoja. Silloin muuntajat ovat turvallisuudelle vaarallisia. Käyttölämpötila Perinteiset valonlähteet säteilevät aina lämpöä. Vaikka ledi ei synnytä lämpösäteilyä, on lämpö silti ongelma. Perinteiset valonlähteet jäähtyvät ympäröivän ilman vaikutuksesta. Loistediodit on jäähdytettävä johtamalla lämpö jäähdytyselementtiin. Lämpö on suurin yksittäinen tekijä, joka heikentää diodin käyttöikää, valovirtaa ja siten myös valaistustehoa. Fagerhultin led-valaisimien kehitystyössä huolehditaan aina, että käytettävien komponenttien lämpötilat pysyvät tuotteelle ilmoitettujen rajojen puitteissa. Fagerhultin led-periaatteet Fagerhult käyttää vain tunnettujen valmistajien ledejä tai led-moduuleja, ja varmistamme, että niitä käytetään sekä käyttöiän ja tehokkuuden kannalta optimikuormituksella. Liian korkea lämpötila on suurin lediä heikentävä tekijä. Fagerhultin led-valaisimien kehitystyössä varmistetaan, että käytettävien komponenttien lämpötila pysyy sekä tuotteelle ilmoitettujen rajojen sisällä että omien periaatteidemme vaatimalla tasolla. Nämä periaatteet koskevat kaikkia niitä elektronisia komponentteja joita käytämme, kuten EL-liitäntälaitteita ja turvavalojen virtalähteitä. Tämä tarkoittaa käytännössä sitä, että lisäämme led-moduulin tc-lämpötilan ja valodiodin tj-lämpötilan mittaukseen turvamarginaalin, joka varmistaa ilmoittamamme käyttöikäodotuksen hyvällä marginaalilla. Tämä marginaali voidaan luoda yleensä ilman, että tuotteen hinta nousee, koska se huomioidaan jo kehitystyön alkuvaiheessa. Rakenteen optimointiin käytetään lämpötiloja simuloivaa ohjelmaa, ja laskelmat tarkastetaan valaisimien prototyyppien ja lämpökameran avulla. Testaustilanteessa valaisin asennetaan aina niin kuin se on suunniteltu käytettäväksi. 22

23 Ohjaus Korkealaatuista LED-valaistusta voi hyvin säädellä erilaisten valonohjausjärjestelmien avulla. Kirkkauden, aikaohjauksen, päivänvalon ja läsnäolon ohjaamisen lisäksi tekniikka tarjoaa aivan uusia valon väriin vaikuttavia säätömahdollisuuksia. Ledejä säädetään ammattisovelluksissa nk. pulssinleveysmodulaation (PWM) avulla. Kyseisessä tekniikassa kuormaa syötetään vaihtuvataajuisella kanttiaallon muotoisella jännitteellä. Kuorma sytytetään ja sammutetaan suurella taajuudella, joka koetaan valotason muutoksena. PWM-ohjaimissa voi olla useita erilaisia käyttöliittymiä, kuten DALI, DSI, DMX ja SwitchDIM. PWM-yksiköitä on saatavana myös erillisinä yksiköinä, jotka voidaan kytkeä vakiojännitelähteen ja kuorman väliin. Käsitteet DMX, RGB ja led yhdistetään usein toisiinsa. Yksinkertaisesti kuvattuna DMX on ohjausyksikkö, joka ohjaa valaistusta. DMX512 on standardiprotokolla, joka on kehitetty alun perin valaistuksen ohjaamiseen teatterisaleissa. Sen siirtonopeus on suuri ja siksi valaistusjärjestelmältä sekä kaapeli- ja liitinvaihtoehdoilta vaaditaan paljon. Valonlähteiden kehittyminen ja värillisen valon tarve erilaisissa ympäristöissä on tuonut DMX-ohjauksen myös muihin sovelluksiin. DMX kehittyy DMX:stä on saatavana myös äskettäin päivitetty versio, RDM, jossa valaisimille voidaan kohdistaa osoitteet DMX-kaapelin kautta. Edellytyksenä on, että valaisimet ja ohjelmisto ovat RDM-yhteensopivia. Yleisimmin DMX:n osoitejako tehdään jokaisen yksikön DIP-kytkimellä. (RDM löytyy tällä hetkellä muun muassa Fagerhultin Pleiad LED Wallwasherin Lexel-versiosta.) DMX vs. DALI Kun DMX:ää verrataan DALIin, eroja on enemmän kuin yhtäläisyyksiä. DALIssa painopiste on ollut energiatehokkaan loistelamppuvalaistuksen luomisessa julkisiin tiloihin. Järjestelmän rajoitukset huomioon ottaen DALI on lyönyt itsensä vahvasti läpi. Järjestelmän kohdalla ratkaiseva tekijä on ollut sen yksinkertaisuus. Kaikkia valaisimia, tai vain osaa niistä, voidaan säätää useasta ohjauspisteestä. Nykyiseen DALI-standardiin on pian tulossa DALI Color Control Command toiminto. Värien vaihto RGB/DMX Punaisiin, vihreisiin ja sinisiin ledeihin perustuvaa ohjausta kutsutaan yleisesti RGB-ohjaukseksi. Näiden kolmen värin eri sävyjä sekoittamalla ja yhdistämällä saadaan aikaan noin eri väriä. Eri värien luomiseen tarvitaan aina ohjausyksikkö sekä käyttöliittymä, joka kommunikoi DALItai DMX512-standardin välityksellä. Ohjausyksikkö voi olla valopöytä (pääasiassa käytössä teatteri ja show-sovelluksissa), reititin tai ohjauspaneeli. Vertailu DALI/DMX Ohjausprotokolla DALI DMX Nopeus Hidas Nopea Osoitteiden lkm Useita yksiköitä samassa osoitteessa Ei ¹) Kyllä Automaattinen osoitejako Kyllä Ei ²) Keskitetty ohjaus Ei Kyllä Erillinen ohjaus Kyllä Ei Johdon pituus 300 m 300 m Kaapelivaatimus Ei Kyllä, Cat5 Päätevastus Ei Kyllä 1) Voidaan toteuttaa käyttämällä 1 10 V konvertteria. 2) RDM-valaisimissa osoitejako voidaan tehdä ohjelmiston avulla. 23

24 Ledien kysyntä tulee kasvamaan tehokkaampien, edullisempien ja parempien teknisten sovellusten myötä. 24

25 Led Katsaus tulevaisuuteen Led-tekniikan kehitys on todella nopeaa. Tehokkuus on kaksinkertaistunut muutamassa vuodessa samaan aikaan, kun kustannukset ovat alentuneet merkittävästi. Mitä on odotettavissa seuraavaksi? Kehitys tulee todennäköisesti jatkumaan, mutta hidastunee jonkin verran. On todennäköistä, että tällä hetkellä järjestelmien, joiden teho on 100 lm/w tulevat nousemaan parin vuoden sisällä tehoon 150 lm/w. Volyymien kasvaessa kustannukset tulevat laskemaan, mutta tässä vaiheessa on vaikea sanoa kuinka paljon. Se on kuitenkin selvää, että led-ratkaisujen kysyntä julkisiin tiloihin tulee kasvamaan jatkuvasti tehokkaampien, edullisempien ja parempien teknisten sovellusten myötä. On todennäköistä, että ledit tulevat valtaamaan valaisinmarkkinat noin kymmenen vuoden kuluessa. Fagerhult on käynnistänyt tutkimushankkeen, jonka tarkoituksena on selvittää miten ihmiset kokevat ledvalaistuksen. Viitteet siitä, että led-valo koetaan voimakkaammaksi verrattuna perinteisiin, saman tehoisiin valonlähteisiin, herättää mahdollisuuksia entistä suurempiin säästöihin energiankulutuksessa. Lisäksi pyrimme kehittämään valaistusratkaisuja, joilla voitaisiin korvata nykyisiä T5-loistelamppuihin perustuvia yleis- ja työpistevalaisimia. Valaistusalalla on käynnissä myös yhteinen Zhaganiminen standardisointityö. Sen tarkoituksena on kehittää yhteisiä standardeja tuotteiden fyysistä mitoitusta ja sähköisiä liitäntöjä varten sekä standardeja sähköisten, fotometristen ja termisten tuoteominaisuuksien osalta. Silloin keskenään fyysisesti ja teknisesti vaihtokelpoisia led-moduuleja olisi saatavilla usealta valmistajalta. Tämä yksinkertaistaisi led-valaisimien komponenttien vaihtotyötä niiden tullessa elinkaarensa päähän tai kun vaihtaminen on kehityksen johdosta perusteltua taloudellisessa mielessä. Valaisimessa voidaan esimerkiksi vaihtaa valmistajan A led-moduuli valmistajan B led-moduuliin ilman, että heikennetään valaisimen ominaisuuksia alkuperäisestä. Näin käyttäjä voi aina halutessaan vaihtaa uusimpaan led-tekniikkaan. Ensimmäiset standardoidut moduulit ovat lähiaikoina kaupallisesti saatavilla. 25

26 Multilume Flat Upotettava Multilume Flat on uusi tehokas led-valaisin, jonka valotehokkuus on jo yli 80 lm/w. Multilume Flat -valaisimen myötä led-valaistus siirtyy nyt myös toimistojen yleisvalaistukseen. Valaisimen teho riittää jo korvaamaan perinteiset T5-valaisimet ja lähekkäin sijoitetut valodiodit luovat tasaisen valaisualueen. Valaisimeen on saatavana kaksi eri häikäisysuojavaihtoehtoa, Delta ja Opal. Valaisimiin on saatavana myös vakiovalo-ohjaus sekä läsnäolotunnistus. Valaisimet, Delta LED-yksikkö, lm, W Pituus Leveys Valovirta, lm Tehokkuus, lm/w kg Näkyvään kannatinprofiiliin (VTB) 1000, , , Piilokannatinkattoon (HB)/D-reuna, symmetrisesti asennetut kattolevyt 4000, Valaisimet, Opal LED-yksikkö, lm, W Pituus Leveys Valovirta, lm Tehokkuus, lm/w kg Näkyvään kannatinprofiiliin (VTB) 1000, , , Piilokannatinkattoon (HB)/D-reuna, symmetrisesti asennetut kattolevyt 4000, A 2 HB B 2 C 2 A 1 C B 1 97 A 1 A 2 B 1 B 2 C 1 C HB Ballast box Lisänumerot -03 Liitosjohto ja maadoitettu pistotulppa RKK 3 0,75 mm, P=2,5 m V Lisää haluttua toimintoa vastaava lisänumero. Vain yksi lisänumero/valaisin on mahdollinen. 26

27 Pleiad G3 Pleiad G3 on Fagerhultin menestyksekkään downlightvalaisinsarjan kolmas sukupolvi - nyt led-tekniikalla toteutettuna. Pleiadien tärkeimpiä ominaisuuksia ovat energiatehokkuus, erittäin hyvä valon hallinta sekä nopea asennustapa. Ledit ovat tuoneet mukanaan uusia innovatiivisia ratkaisuja, jotka vahvistavat edelleen Pleiadien asemaa huippuluokan downlight-valaisimina. Ledien valotehokkuus asettaa omat vaatimuksensa valaistustekniikalle. Siksi Pleiad G3:ssa käytetään heijastintekniikkaa, joka pystyy hyödyntämään ledien täyden valotehon heikentämättä valaistusergonomiaa. Sarjaan kuuluu valikoima käteviä ja koristeellisia lisävarusteita. Pleiad Comfort G3 LED-yksikkö, lm, W Värilämpötila, K Ra (CRI) Elinikä Valon laatu Valovirta, lm Tehokkuus, lm/w Heijastin 1100, L h MacAdam 3 SDCM Kiiltävä , L h MacAdam 3 SDCM Matta , L h MacAdam 3 SDCM Kiiltävä , L h MacAdam 3 SDCM Matta , L h MacAdam 3 SDCM Kiiltävä , L h MacAdam 3 SDCM Matta , L h MacAdam 3 SDCM Kiiltävä , L h MacAdam 3 SDCM Matta , L h MacAdam 3 SDCM Kiiltävä , L h MacAdam 3 SDCM Matta Pleiad Compact G3 LED-yksikkö, lm, W Värilämpötila, K Ra (CRI) Elinikä Valon laatu Valovirta, lm Tehokkuus, lm/w Heijastin 1100, L h MacAdam 3 SDCM Kiiltävä , L h MacAdam 3 SDCM Matta , L h MacAdam 3 SDCM Kiiltävä , L h MacAdam 3 SDCM Matta , L h MacAdam 3 SDCM Kiiltävä , L h MacAdam 3 SDCM Matta , L h MacAdam 3 SDCM Kiiltävä , L h MacAdam 3 SDCM Matta Pleiad Compact Basic G3 LED-yksikkö, lm, W Värilämpötila, K Ra (CRI) Elinikä Valon laatu Valovirta, lm Tehokkuus, lm/w Heijastin 1100, L h MacAdam 5 SDCM Kiiltävä , L h MacAdam 5 SDCM Matta , L h MacAdam 5 SDCM Kiiltävä , L h MacAdam 5 SDCM Matta A B 165 A B t Max 5 50 Lisänumerot -03 Liitosjohto ja maadoitettu pistotulppa RKK 3 0,75 mm², P=2,5 m kpl Wieland-pistoliitin GST18i3 (3-napainen) -365 TouchDIM/DALI Lisää haluttua toimintoa vastaava lisänumero. Vain yksi lisänumero/valaisin on mahdollinen. 27

28 Pleiad Power LED Pleiad Power LED on pieni ja tehokas downlight-valaisin, jossa hyötysuhde ja energiatehokkuus kulkevat käsi kädessä. Valaisin on kehitetty tiloihin, joissa tarvitaan runsasta ja vaihtelevaa yleisvalaistusta. Sisäänkäynnit, kokoontumistilat ja näyttelyhuoneistot ovat tiloja, joissa Pleiad Power LED pääsee oikeuksiinsa erityisen hyvin. Valaisimen innovatiivinen heijastintekniikka mahdollistaa korkeamman valovirran ilman, että häikäisysuojaus ja näkömukavuus heikkenevät. Saatavana on kaksi eri malla, kiinteä Fast ja aseteltava Flex. Pleiad Power LED Fast LED-yksikkö, lm, W Värilämpötila, K Valovirta, lm Tehokkuus, lm/w Ra(CRI) Elinikä Valon laatu Sirontakulma , L h MacAdam 2 SDCM , L h MacAdam 2 SDCM Sirontakulma , L h MacAdam 2 SDCM , L h MacAdam 2 SDCM Pleiad Power LED Flex LED-yksikkö, lm, W Värilämpötila, K Valovirta, lm Tehokkuus, lm/w Kääntyy/kallistuu Ra(CRI) Elinikä Valon laatu Sirontakulma , / L h MacAdam 2 SDCM , / L h MacAdam 2 SDCM Sirontakulma , / L h MacAdam 2 SDCM , / L h MacAdam 2 SDCM Lisävarusteet LED-muuntaja 33 W, 350/700 ma LED-ohjain 30 W/700 ma, DSI/DALI/switchDIM t Max t Max

29 Pleiad LED Wallwasher Pleiad LED Wallwasher -valaisimessa käytetään hyväksi led-tekniikkaa optimaalisella tavalla. Uuden heijastinrakenteen avulla valaisualueelta on onnistuttu poistamaan seinän ja katon kohtaamispisteeseen syntyvä tumma alue. Tasainen ja pehmiä valaistus täyttää koko seinäpinnan ja tarjoaa siten uusia mahdollisuuksia vaihtelevan ja tehokkaan valaistuksen suunnitteluun. Sarjaa täydentää myös neliönmuotoinen downlight-valaisin. Pleiad LED Wallwasher LED-yksikkö, lm, W Värilämpötila, K Valovirta, lm Tehokkuus, lm/w Ra(CRI) Elinikä Valon laatu Musta Valkoinen Fortimo 1100, L h MacAdam 5 SDCM , L h MacAdam 5 SDCM , L h MacAdam 5 SDCM , L h MacAdam 5 SDCM Lexel 1100, 40 RGB 80 L h MacAdam 5 SDCM Pleiad LED Downlight LED-yksikkö, lm, W Värilämpötila, K Valovirta, lm Tehokkuus, lm/w Ra(CRI) Elinikä Valon laatu Musta Valkoinen 1100, L h MacAdam 5 SDCM , L h MacAdam 5 SDCM , L h MacAdam 5 SDCM , L h MacAdam 5 SDCM t= Lisänumero -365 TouchDIM/DALI Lisää haluttua toimintoa vastaava lisänumero. Lisävarusteet Tukilevy Alakattovarusteet 600 mm Alakattovarusteet 625 mm

30 Pleion Pleion on erityisesti led-valaisimiin kehitetyllä linssitekniikalla toteutettu downlight-valaisinsarja. Linssit tarjoavat erilaisia sirontakulmia ja hyvin häikäisysuojattua valaistusta. Pleionia valmistetaan kolmea eri kokoa: kolmella, viidellä tai seitsemällä linssillä varustettuna. Pleion on käännettävissä ja kallistettavissa seinien ja esineiden korostusvalaistukseen. Sarja tarjoaa mahdollisuuden vaihtelevien valaistustilanteiden luomiseen. Valaisimet LED-yksikkö, W Ledien määrä Värilämpötila, K Valovirta, lm Tehokkuus, lm/w Ra(CRI) Elinikä Valon laatu Sirontakulma L h MacAdam 3 SDCM L h MacAdam 3 SDCM L h MacAdam 3 SDCM L h MacAdam 3 SDCM Sirontakulma L h MacAdam 3 SDCM L h MacAdam 3 SDCM L h MacAdam 3 SDCM L h MacAdam 3 SDCM L h MacAdam 3 SDCM L h MacAdam 3 SDCM Sirontakulma L h MacAdam 3 SDCM L h MacAdam 3 SDCM Lisävarusteet Ohjain 18 W/700 ma, 1 10 V Ohjain 30 W/700 ma, DSI/DALI/switchDIM A B C 3 LED LED LED D E t Max 30 B C A E D 30

31 Easy LED Easy LED on energiatehokas ja monipuolinen vaihtoehto klassisille downlight-halogeenivalaisimille. Sen koko, muotoilu ja toimivuus soveltuvat hyvin edustaviin ympäristöihin, kuten hotelleihin ja toimistoihin, joissa käyttöajat ovat pitkiä. Easy LEDiä on saatavana sekä kiinteänä mallina että aseteltavana versiona, joka kallistuu 30 ja kääntyy akselinsa ympäri 355 Valaisimiin on saatavana kolme erilaista sirontakulmaa. Easy LEDin värivaihtoehdot ovat valkoinen ja alumiininharmaa. Valaisimet LED-yksikkö, lm, W Värilämpötila, K Valovirta, lm Tehokkuus, lm/w kg Käänn./Kall. Ra(CRI) Elinikä Valon laatu Valkoinen Harmaa Sirontakulma , /0 80 L h MacAdam 4 SDCM , /0 80 L h MacAdam 4 SDCM , /30 80 L h MacAdam 4 SDCM , /30 80 L h MacAdam 4 SDCM Sirontakulma , /0 80 L h MacAdam 4 SDCM , /0 80 L h MacAdam 4 SDCM , /30 80 L h MacAdam 4 SDCM , /30 80 L h MacAdam 4 SDCM Sirontakulma , /0 80 L h MacAdam 4 SDCM , /0 80 L h MacAdam 4 SDCM , /30 80 L h MacAdam 4 SDCM , /30 80 L h MacAdam 4 SDCM Lisävarusteet Tukilevy LED-ohjain 9 W, 350 ma, 1 10 V LED-ohjain 15 W/350 ma, DSI/DALI/switchDIM = 70 =
