1 1/5 KÄYTTÄJÄN MANUAALI Auto Scanner CAS801

2 2/5 Sisällysluettelo 1. Turvallisuus ja turvatoimenpiteet 3 2. Tuotetiedot 2.1 Yleistä tietoa koodinlukijasta Tuotteen piirteet Ajoneuvoihin soveltuminen 4 3. Käyttöohje 4 4. Vikakoodimääritelmät(Diagnostic Trouble Code (DTC)) 5 5. Takuu ja huolto 5 6. Muuta huomattavaa 6

2 Tuotteen piirteet 4 2.3 Ajoneuvoihin soveltuminen 4 3.

3 3/5 1. Turvallisuus ja turvatoimenpiteet Välttääksesi henkilö-, ajoneuvo- tai koodinlukijavahinkoja, lue tämä manuaali ensin ja huomioi seuraavat turvatoimenpiteet aina, kun työskentelet auton kanssa: 1. Suorita testaus aina turvallisessa ympäristössä. 2. Käytä suojalaseja, jotka tukevat ANSI-standardeja. 3. Pidä vaatteet, hiukset, kädet, työkalut ja testilaitteet irti kaikista liikkuvista tai kuumista moottorin osista. 4. Käytä autoa hyvin tuuletetussa tilassa. Pakokaasut ovat myrkyllisiä. 5. Laita esteet renkaiden eteen äläkä koskaan jätä autoa vartioimatta, kun suoritat testejä. 6. Ole erityisen varovainen, kun työskentelet sytytysvirran, virranjakajan, sytytysjohtojen ja sytytystulppien kanssa. Nämä tuottavat vaarallisia jännitteitä, kun moottori pyörii. 7. Laita vaihde P-asentoon automaattivaihteisissa autoissa ja vapaalle manuaalivaihteisissa autoissa ja varmista, että käsijarru on kytketty päälle. 8. Pidä lähettyvillä palosammutinta, joka soveltuu polttoaineen/kemikaalien/sähkön aiheuttamiin tulipaloihin. 9. Älä kytke tai poiskytke testilaitetta, kun ajoneuvon virrat ovat päällä tai moottori on käynnissä. 10. Pidä koodinlukija kuivana, puhtaana ja vapaana öljystä, vedestä ja rasvasta. Käytä mietoa puhdistusainetta ja puhdasta liinaa puhdistaaksesi koodinlukijan ulkopuolelta. 2. Tuotetiedot 2.1 Yleistä tietoa koodinlukijasta 1. LCD-NÄYTTÖ- Näyttää testin tuloksen. Siinä on taustavalollinen kahden rivin näyttä, joka näyttää kahdeksan merkkiä jokaisella rivillä. 2. READ-PAINIKE- Jäljittää ja selaa vikakoodeja ((Diagnostic Trouble Codes) (DTC)), jotka ovat tallennettuja ajoneuvon vikakoodimuistiin. 3. ERASE-PAINIKE- Poistaa vikakoodeja ((Diagnostic Trouble Codes) (DTCs)) ja Freeze Frame tietoa ajoneuvon vikakoodimuistista 4. OBD II-LIITIN- Kytkee koodinlukijan ajoneuvon tiedonsiirtoliittimeen ((Data Link Connector) (DLC)). 2.2 Tuotteen piirteet Toimii Volkswagen, Audi, Skoda ja Seat -autoissa, jotka ovat valmistettu 1996 tai myöhemmin. Adapterin avulla mahdollista käyttää myös vuosien autoihin, joissa OBD 2x2 liitin.

Suorita testaus aina turvallisessa ympäristössä. 2. Käytä suojalaseja, jotka tukevat ANSI-standardeja. 3.

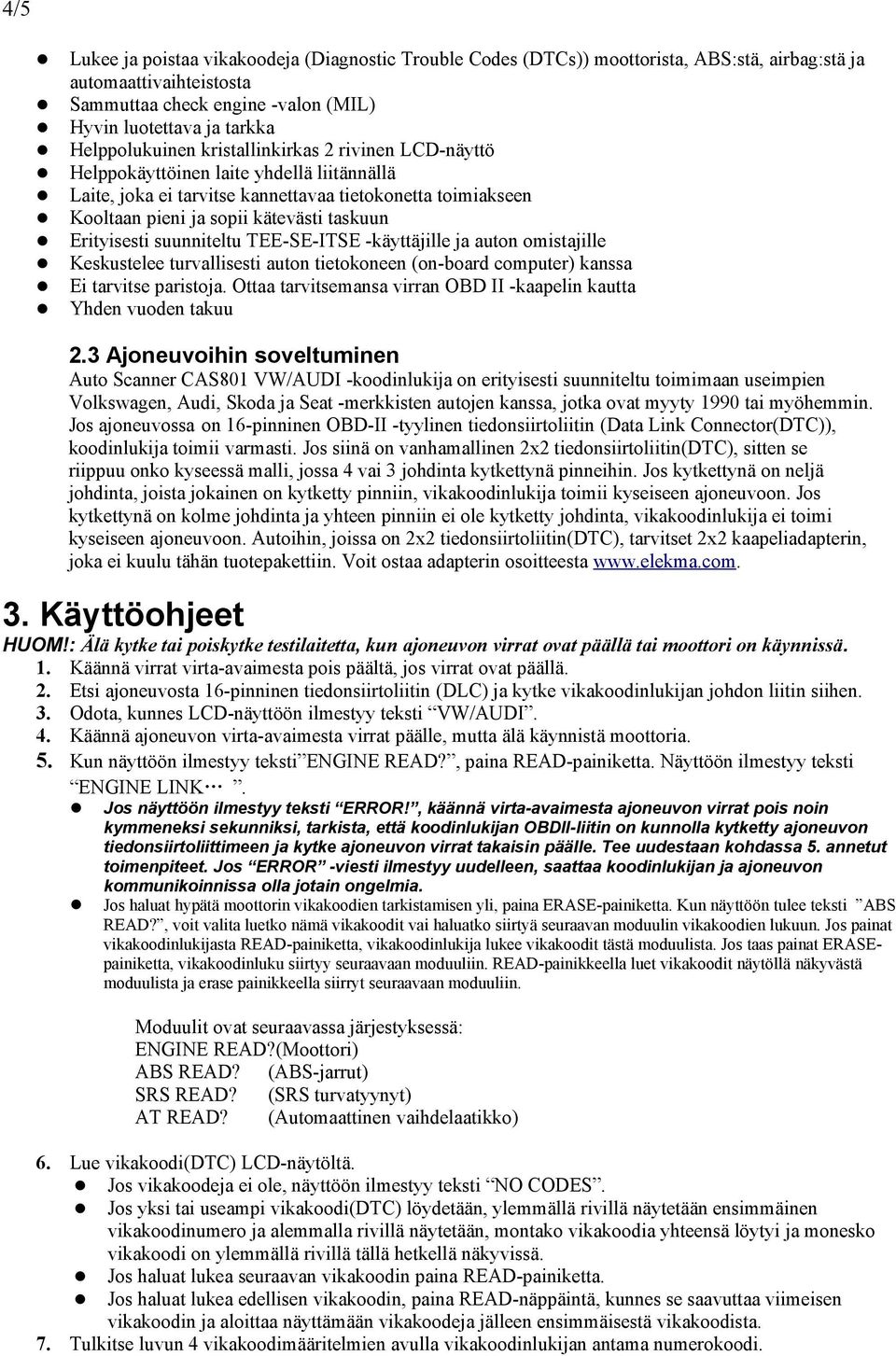

4 4/5 Lukee ja poistaa vikakoodeja (Diagnostic Trouble Codes (DTCs)) moottorista, ABS:stä, airbag:stä ja automaattivaihteistosta Sammuttaa check engine -valon (MIL) Hyvin luotettava ja tarkka Helppolukuinen kristallinkirkas 2 rivinen LCD-näyttö Helppokäyttöinen laite yhdellä liitännällä Laite, joka ei tarvitse kannettavaa tietokonetta toimiakseen Kooltaan pieni ja sopii kätevästi taskuun Erityisesti suunniteltu TEE-SE-ITSE -käyttäjille ja auton omistajille Keskustelee turvallisesti auton tietokoneen (on-board computer) kanssa Ei tarvitse paristoja. Ottaa tarvitsemansa virran OBD II -kaapelin kautta Yhden vuoden takuu 2.3 Ajoneuvoihin soveltuminen Auto Scanner CAS801 VW/AUDI -koodinlukija on erityisesti suunniteltu toimimaan useimpien Volkswagen, Audi, Skoda ja Seat -merkkisten autojen kanssa, jotka ovat myyty 1990 tai myöhemmin. Jos ajoneuvossa on 16-pinninen OBD-II -tyylinen tiedonsiirtoliitin (Data Link Connector(DTC)), koodinlukija toimii varmasti. Jos siinä on vanhamallinen 2x2 tiedonsiirtoliitin(dtc), sitten se riippuu onko kyseessä malli, jossa 4 vai 3 johdinta kytkettynä pinneihin. Jos kytkettynä on neljä johdinta, joista jokainen on kytketty pinniin, vikakoodinlukija toimii kyseiseen ajoneuvoon. Jos kytkettynä on kolme johdinta ja yhteen pinniin ei ole kytketty johdinta, vikakoodinlukija ei toimi kyseiseen ajoneuvoon. Autoihin, joissa on 2x2 tiedonsiirtoliitin(dtc), tarvitset 2x2 kaapeliadapterin, joka ei kuulu tähän tuotepakettiin. Voit ostaa adapterin osoitteesta 3. Käyttöohjeet HUOM!: Älä kytke tai poiskytke testilaitetta, kun ajoneuvon virrat ovat päällä tai moottori on käynnissä. 1. Käännä virrat virta-avaimesta pois päältä, jos virrat ovat päällä. 2. Etsi ajoneuvosta 16-pinninen tiedonsiirtoliitin (DLC) ja kytke vikakoodinlukijan johdon liitin siihen. 3. Odota, kunnes LCD-näyttöön ilmestyy teksti VW/AUDI. 4. Käännä ajoneuvon virta-avaimesta virrat päälle, mutta älä käynnistä moottoria. 5. Kun näyttöön ilmestyy teksti ENGINE READ?, paina READ-painiketta. Näyttöön ilmestyy teksti ENGINE LINK. Jos näyttöön ilmestyy teksti ERROR!, käännä virta-avaimesta ajoneuvon virrat pois noin kymmeneksi sekunniksi, tarkista, että koodinlukijan OBDII-liitin on kunnolla kytketty ajoneuvon tiedonsiirtoliittimeen ja kytke ajoneuvon virrat takaisin päälle. Tee uudestaan kohdassa 5. annetut toimenpiteet. Jos ERROR -viesti ilmestyy uudelleen, saattaa koodinlukijan ja ajoneuvon kommunikoinnissa olla jotain ongelmia. Jos haluat hypätä moottorin vikakoodien tarkistamisen yli, paina ERASE-painiketta. Kun näyttöön tulee teksti ABS READ?, voit valita luetko nämä vikakoodit vai haluatko siirtyä seuraavan moduulin vikakoodien lukuun. Jos painat vikakoodinlukijasta READ-painiketta, vikakoodinlukija lukee vikakoodit tästä moduulista. Jos taas painat ERASEpainiketta, vikakoodinluku siirtyy seuraavaan moduuliin. READ-painikkeella luet vikakoodit näytöllä näkyvästä moduulista ja erase painikkeella siirryt seuraavaan moduuliin. Moduulit ovat seuraavassa järjestyksessä: ENGINE READ?(Moottori) ABS READ? (ABS-jarrut) SRS READ? (SRS turvatyynyt) AT READ? (Automaattinen vaihdelaatikko) 6. Lue vikakoodi(dtc) LCD-näytöltä. Jos vikakoodeja ei ole, näyttöön ilmestyy teksti NO CODES. Jos yksi tai useampi vikakoodi(dtc) löydetään, ylemmällä rivillä näytetään ensimmäinen vikakoodinumero ja alemmalla rivillä näytetään, montako vikakoodia yhteensä löytyi ja monesko vikakoodi on ylemmällä rivillä tällä hetkellä näkyvissä. Jos haluat lukea seuraavan vikakoodin paina READ-painiketta. Jos haluat lukea edellisen vikakoodin, paina READ-näppäintä, kunnes se saavuttaa viimeisen vikakoodin ja aloittaa näyttämään vikakoodeja jälleen ensimmäisestä vikakoodista. 7. Tulkitse luvun 4 vikakoodimääritelmien avulla vikakoodinlukijan antama numerokoodi.

Erityisesti suunniteltu TEE-SE-ITSE -käyttäjille ja auton omistajille Keskustelee turvallisesti auton tietokoneen (on-board computer) kanssa Ei tarvitse paristoja.

5 5/5 8. Jos haluat siirtyä seuraavaan moduuliin, paina ERASE-näppäintä. HUOM!: Vikakoodin poistaminen ajoneuvon tietokoneelta poistaa sekä vikakoodin että Freeze Frame -tiedon valmistajan erityisestä laajennetusta tiedosta. I/M Readiness Monitor Status resetoidaan ei RUN ja ei COMPLETE tilaan. Älä poista vikakoodeja, ennenkuin ne ovat tarkasti tarkistettu. 9. Valitse päävalikosta READ-painikkeella se järjestelmä, josta haluat poistaa vikakoodit (esim. ENGINE READ). 10. Paina ja pidä painettuna ERASE-painiketta noin 3 sekuntia ja kysymys ERASE? YES NO ilmestyy näytölle. 11. Jos et halua poistaa vikakoodeja, voit palata takaisin päävalikkoon painamalla ERA S E -painiketta. 12. Jos haluat poistaa vikakoodit, voit tehdä sen painamalla READ -painiketta Jos vikakoodit poistettiin onnistuneesti, ERASE DONE! -teksti ilmestyy näytölle. Paina mitä tahansa näppäintä palataksesi päävalikkoon. Jos vikakoodin poisto ei onnistunut, ERASE FAIL! -teksti ilmestyy näytölle. Paina mitä tahansa näppäintä palataksesi päävalikkoon. Jos näyttöön ilmestyy teksti ERROR!, käännä virta-avaimesta ajoneuvon virrat pois noin kymmeneksi sekunniksi, tarkista, että koodinlukijan OBDII-liitin on kunnolla kytketty ajoneuvon tiedonsiirtoliittimeen ja kytke ajoneuvon virrat takaisin päälle. Tee uudestaan kohdassa 5. annetut toimenpiteet. Jos ERROR -viesti ilmestyy uudelleen, saattaa koodinlukijan ja ajoneuvon kommunikoinnissa olla jotain ongelmia. 4. Vikakoodimääritelmät (Diagnostic Trouble Code) (DTC) Seuraavat vikakoodimääritelmät antavat vastauksen sekä VAG ja SAE (OBD-II) vikakoodeihin. Vikakoodeihin, joihin ei ole määritelmää, katso ajoneuvon huoltokirjasta. Katso Autoscanner CAS801:n mukana tullut manuaali, jossa on vikakoodit lueteltuna. 5. Takuu ja huolto 5.1 Rajoitettu yhden vuoden takuu Autel:n takuu asiakkaille tämän tuotteen vioille ja materiaaleille ja laadulle on pituudeltaan yksi (1) vuosi alkuperäisestä ostopäivästä seuraaville kohteille ja tiloille: 1. Autel:n takuu rajoittuu korjaamaan tuotteen tai korvaamaan vastaavan tuotteen ilman erillistä hyvitystä ostosta. Asiakkaalla on oltava alkuperäinen ostokuitti todisteena ostopäivämäärästä. 2. Tämä takuu ei koske vahinkoja, jotka ovat aiheutuneet huolimattomasta käytöstä, onnettomuudesta, tulvasta, salamaniskusta tai jos tuotetta on muutettu tai korjattu kenenkään muun toimesta kuin valmistajan huoltokeskuksen. 3. Autel ei ole vastuullinen mistään vauriosta, joka johtuvat käytöstä, väärinkäytöstä, koodinlukijan asennuksesta. Jotkut maat eivät salli rajoituksia, kuinka kauan takuu kestää, joten ylläolevat rajoitukset eivät välttämättä koske sinua. 5.2 Huoltotoimenpiteet Jos sinulla on jotain kysyttävää, ota yhteys paikalliseen jälleenmyyjään ( Jos sinulle tulee tarpeelliseksi korjauttaa vikakoodinlukijaa, ota yhteys paikalliseen jälleenmyyjään. 6. Muuta huomattavaa Tämä suomenkielinen versio saattaa sisältää asiavirheitä. Elekma Ky/Matti Lukkarila sanoutuu irti kaikesta haitasta, mitä väärä tulkkaus on saattanut aiheuttaa. Alkuperäinen ja sitova käyttöohje ja takuuehdot englanniksi tulevat laitteen mukana. Versio 1.1. (Typistetty)

I/M Readiness Monitor Status resetoidaan ei RUN ja ei COMPLETE tilaan. Älä poista vikakoodeja, ennenkuin ne ovat tarkasti tarkistettu. 9.
