Urakoitsijan on ennen töiden aloittamista selvitettävä rakennusalueella olevien putkirakenteiden ja kaivojen olemassaolo ja sijainti maastossa.

Transkriptio

1 D10 OLEVA MAAPERÄ AO01 Rakennusalueen alkutarkastus Ennen rakennustyön alkua pidetään tarvittaessa rakennusluvassa mahdollisesti määrätty alkutarkastus johon osallistuvat urakoitsijan ja rakennuttajan edustajat sekä Oulun Kaupungin rakennusvalvontaviraston edustaja. Tarkastuksessa todetaan mm. kaadettavat ja säilytettävät puut koskemattomiksi jätettävät maastokohdat väliaikaisten rakennusten ja teiden sijoitus uudelleen käytettävän ruokamullan kasaamispaikka toimenpiteet naapureille aiheutuvan haitan poistamiseksi tai vähentämiseksi. D11 OLEVA PUUSTO JA MUU KASVILLISUUS Työmaan suoja-aidan rajaamalla alueella tontin eteläpäässä oleva metsänpohjakasvillisuus säilytetään, puuston mahdolliset harvennukset tarkennetaan maastossa. Työmaa-aidan pihan puolelle jäävä kasvillisuus paikataan. D12 Ei ole. OLEVAT RAKENNUKSET JA RAKENTEET D13 OLEVAT PUTKIRAKENTEET JA KAIVOT Urakoitsijan on ennen töiden aloittamista selvitettävä rakennusalueella olevien putkirakenteiden ja kaivojen olemassaolo ja sijainti maastossa. D14 Ei ole. OLEVAT KAAPELIT JA ILMAJOHDOT D15 OLEVAT ALUEEN PINTAKERROKSET AO02 Pihan täyttöalueen pintakerrosten poisto Ruokamulta ja muu rakentamiseen kelpaamaton pintakerros poistetaan piha- ja rakennustöiden vaatimassa laajuudessa. Käyttökelpoinen ruokamulta-aines voidaan varastoida alkutarkastuksessa D10 sovittuun paikkaan ja käyttää rakennusalueen pintatöihin. Noudatetaan MaaRYL /3

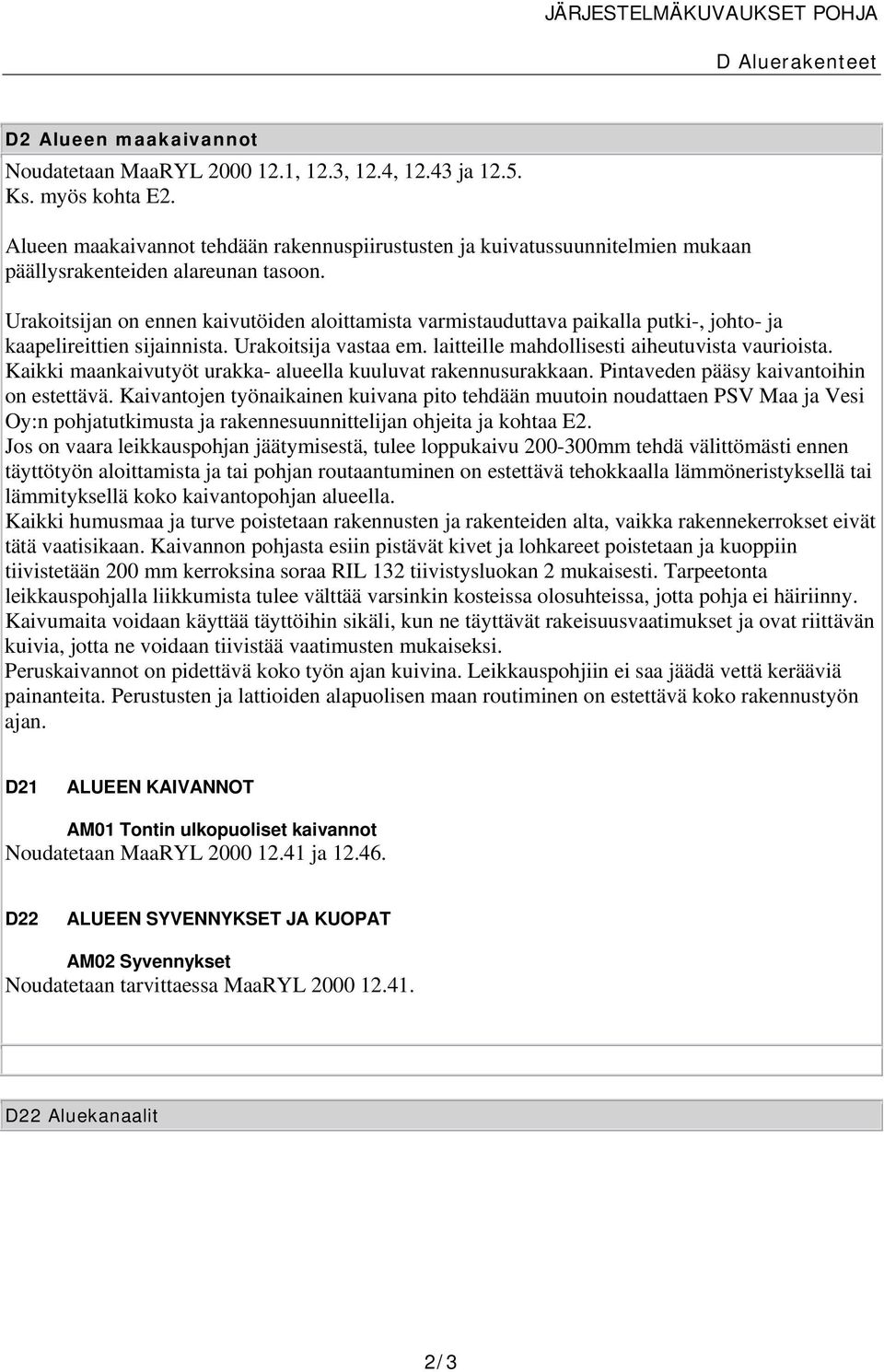

2 D2 Alueen maakaivannot Noudatetaan MaaRYL , 12.3, 12.4, ja Ks. myös kohta E2. Alueen maakaivannot tehdään rakennuspiirustusten ja kuivatussuunnitelmien mukaan päällysrakenteiden alareunan tasoon. Urakoitsijan on ennen kaivutöiden aloittamista varmistauduttava paikalla putki-, johto- ja kaapelireittien sijainnista. Urakoitsija vastaa em. laitteille mahdollisesti aiheutuvista vaurioista. Kaikki maankaivutyöt urakka- alueella kuuluvat rakennusurakkaan. Pintaveden pääsy kaivantoihin on estettävä. Kaivantojen työnaikainen kuivana pito tehdään muutoin noudattaen PSV Maa ja Vesi Oy:n pohjatutkimusta ja rakennesuunnittelijan ohjeita ja kohtaa E2. Jos on vaara leikkauspohjan jäätymisestä, tulee loppukaivu mm tehdä välittömästi ennen täyttötyön aloittamista ja tai pohjan routaantuminen on estettävä tehokkaalla lämmöneristyksellä tai lämmityksellä koko kaivantopohjan alueella. Kaikki humusmaa ja turve poistetaan rakennusten ja rakenteiden alta, vaikka rakennekerrokset eivät tätä vaatisikaan. Kaivannon pohjasta esiin pistävät kivet ja lohkareet poistetaan ja kuoppiin tiivistetään 200 mm kerroksina soraa RIL 132 tiivistysluokan 2 mukaisesti. Tarpeetonta leikkauspohjalla liikkumista tulee välttää varsinkin kosteissa olosuhteissa, jotta pohja ei häiriinny. Kaivumaita voidaan käyttää täyttöihin sikäli, kun ne täyttävät rakeisuusvaatimukset ja ovat riittävän kuivia, jotta ne voidaan tiivistää vaatimusten mukaiseksi. Peruskaivannot on pidettävä koko työn ajan kuivina. Leikkauspohjiin ei saa jäädä vettä kerääviä painanteita. Perustusten ja lattioiden alapuolisen maan routiminen on estettävä koko rakennustyön ajan. D21 ALUEEN KAIVANNOT AM01 Tontin ulkopuoliset kaivannot Noudatetaan MaaRYL ja D22 ALUEEN SYVENNYKSET JA KUOPAT AM02 Syvennykset Noudatetaan tarvittaessa MaaRYL D22 Aluekanaalit 2/3

3 AM03 Kaukolämpökanaalit noudatetaan Oulun Energian ohjeita ja LVV suunnitelmia. AM04 Viemäri-, vesijohto- ja rumpukanaalit LVV suunnitelmien mukaan. AM05 Kaapelikanaalit sähkösuunnitelmien mukaan AM06 Salaojakanaalit rakennesuunnitelman mukaan D3 Alueen kalliokaivannot Ei ole. D4 Alueen täyttö Täyttöinä tehtävät maastonmuotoilut toteutetaan viherrakennussuunnitelman ja leikkauskuvien mukaisesti. Täyttöihin käytetään kivennäismaita. Täyttömaina voidaan käyttää rakennusalueen massanvaihdosta syntyviä maa-aineksia. Täyttöalueet tiivistetään mahdollisimman tiiviiksi käytetyn maalajin vaatimusten mukaan, ks. KT 02. Ennen pintatäyttöä varmistetaan tiiviys ja muotoilu. Aluetäytöt tehdään tarvittaessa suunnitellun päällysrakenteen alareunan tasoon. Noudatetaan MaaRYL , 15.3, 15.4, 15.5 ja 15.6 D41 ULKOPUOLISTEN RAKENTEIDEN TÄYTÖT Noudatetaan MaaRYL , 15.15, ja AT01 Kaivojen, palopostien ja sulkuventtiilien ympärystäyttö Noudatetaan MaaRYL :T2, ja Tiiviysvaatimus 90 % tasauskerroksen ja lopputäytön osalta. D42 KANAALIEN TÄYTÖT Noudatetaan MaaRYL :T2, 15.13, 15.43, 16.23, ja AT02 Kaukolämpökanaalien täyttö Noudatetaan MaaRYL :17. 3/3

4 AT03 Viemäri-, vesijohto- ja rumpukanaalien täyttö alkutäyttö rakennesuunnitelmien mukaan lopputäyttö tiivistettävissä olevilla kaivumailla AT04 Kaapelikanaalien täyttö alkutäyttö hiekka lopputäyttö tiivistettävissä olevilla kaivumailla AT05 Salaojakaivantojen täyttö pohjatutkimuksen ja rakennesuunnitelmien mukaan D43 ALUETÄYTÖT Noudatetaan rakenne- ja pohjatutkimusasiakirjoja. AT06 Viher- ja oleskelualueiden maatäyttö, kivennäismaa noudatetaan MaaRYL AT07 Paikoitusalueen täyttö noudatetaan MaaRYL D5 Putkirakenteet alueella LVIS-suunnitelmien mukaan. MaaRYL , 16.23, 16.3, 16.4, 16.6 ja Ks. asemapiirustus / käyttösuunnitelma. Putkirakenteet ja johdot tehdään rakennussuunnitelmien mukaan. Salaojarakenteet tehdään kuivatussuunnitelman mukaisesti. Rakentamisessa noudatetaan KT97 ohjeita. Putkijohdot perustetaan suoraan maanvaraisesti. Putkikaivantojen lopputäyttö voidaan tehdä kaivumailla. Mitään putkilinjaa ei saa peittää ennen kuin rakennuttajan valvoja on tarkastanut putkien asennuksen. D51 PUTKET JA JOHDOT ALUEELLA AJ01 Sade- ja jätevesiviemäri LVIS-suunnitelmien mukaan. Noudatetaan MaaRYL ja Viemärissä ei saa esiintyä pohjaveden vuotoa putken sisään. Ulkopuoliset sade- ja jätevesiviemärit LVI-suunnitelmien mukaan. Viemäreiden tuenta ja kaivantojen täyttö tehdään LV-suunnitelmien mukaan. AJ02 Vesijohdot 4/3

5 LVIS-suunnitelmien mukaan. Noudatetaan MaaRYL Vesijohdot rakennetaan LV-suunnitelmien mukaan. AJ03 Lämpöputket, eristetty tehdasvalmisteinen LVI-suunnitelman mukaan Noudatetaan MaaRYL Lämpökanava tehdään erityissuunnitelmien mukaan. (LV-suunnitelma) AJ04 Sähkökaapelit, putkitus tai suojakouru muovi Kaapelikaivannot tehdään sähkösuunnitelmien mukaan. Asennus tehdään sähkösuunnitelmien ja -urakoitsijan ohjeiden mukaan. Suojakourut, teiden alituksien kohdalla kovaa PVC-muovia, sähkösuunnitelmien mukaan. Kaivannot merkitään 0,2-0,4 m maan pinnasta olevalla varoitusnauhalla sähkösuunnitelmien mukaisessa laajuudessa, vrt. sähkötyöselitys. D52 KAIVOT ALUEELLA AJ05 Sade- ja jätevesi ja tarkastuskaivot LVI-suunnitelmien mukaan. Noudatetaan MaaRYL , 16.17, 16.44, ja Kaivot, kuten viemäri-, tarkastus- ja sadevesikaivot tehdään LVI- ja rakennesuunnitelmien mukaan.. Kaivot asennetaan pystysuoraan, poikkeama enintään 10 mm 1 m matkalla. Sijainnissa sallittu ±100 mm vaakapoikkeama. Maa-ainesten pääsy viemärikaivoon on estettävä. D53 SALAOJAT ALUEELLA Ks. rakennesuunnitelmat. D54 SADEVESIKOURUT ALUEELLA Sadevedet johdetaan sadevesiviemäriin LVI-suunnitelmien mukaan. D55 SADE- JA JÄTEVESIEN IMEYTYSRAKENTEET Ei ole. D6 Viherrakenteet 5/3

6 KASVUALUSTAT KT , ss Vrt 01, ss Urakoitsija hankkii kaikki viherrakentamisessa tarvittavat kasvualustat. Kaikista käytettävistä kasvualustoista otetaan maanäytteet. Kasvualustat parannetaan, sekoitetaan ja lannoitetaan viljavuusanalyysin ohjeiden mukaisesti niin, että tavoitearvot saavutetaan. Työt tehdään niin, että kasvualustan tarpeetonta tiivistämistä vältetään. Maavaraisissa kasvupaikoissa on yhteys pohjamaahan varmistettava sekoittamalla saumakohta pohjamaan pinnan sekaan. Rakennuttajan on hyväksyttävä kasvualusta ennen kuorman purkua. D61 Nurmikot Pohjamaa tasataan tulevan nurmikon kaltevuuksien mukaisesti. Vettä kerääviä painanteita ei saa jäädä. Nurmikoiden kasvualustat tehdään tasoitetun pohjamaan päälle. Kasvualusta muokataan niin, että se liitoskohdassa sekoittuu pohjamaan kanssa. Levitetty kasvualusta tasataan ja tiivistetään. Nurmikon kasvualusta on sopivan tiivis, kun se kestää normaalin kävelyn ilman painumia. Kasvualustojen paksuudet tiivistettyinä 200 mm. Maan muokkauksen ja tasauksen yhteydessä pintaan jäävät kivet, kokkareet yms. poistetaan. 0.1 NURMET Viherrakennussuunnitelmassa esitetyt nurmikot tehdään tämän työselostuksen mukaisesti A II luokan puistonurmena Siemenet Nurmien siemenien on täytettävä siemenkauppalain 233/93 ja sen perusteella annettujen säädösten vaatimukset. Käytettävän siemenen tulee olla Siementarkastuslaitoksen tarkastamaa, vakuustodistuksellista laatua. Siemenet säilytetään työmaalla kuivassa ja valolta suojatussa paikassa. Siemenenä käytetään: A II luokan nurmilla käyttöluokan 1 Habitec Oy:n Suurkuluttajaseosta (punanata 65 %, niittynurmikka 25 % ja englanninraiheinä 10 %) tai muun valmistajan käyttöluokaltaan ja seossuhteeltaan vastaavaa siementä. Siementä käytetään 2,5 kg/100 m 2 6/3

7 0.1.2 Kylvö Ennen kylvämistä on saatava rakennuttajan hyväksyminen tehdyille kasvualustoille sekä käytettävälle siemenelle. Nurmikot kylvetään keväällä mennessä tai syksyllä alkaen maan jäätymiseen saakka. Kevätkylvösten paikkaus aikana, syyskylvöt seuraavana keväänä mennessä. Nurmikot kylvetään käsin ristiinkylvönä. Kylvöksen on oltava koko alalla tasainen. Kylvös tiivistetään jyräämällä ja harauksella siten, että noin puolet kylvetyistä siemenistä peittyy. Urakoitsijan on huolehdittava riittävästä alkukastelusta. Kasteluveden kustantaa rakennuttaja Valmiin nurmipinnan laatuvaatimus KT 02 mukaan. Samat laatuvaatimukset on täytyttävä myös takuutarkastuksessa. D62 Puut 7/3

8 Puut Kasvualustan syvyys on 800 mm ja leveys 1500 mm. Puiden kasvualustat tehdään samaan tasoon ympäristönsä kanssa. Soralla katettavien alueiden kasvualustapinta jätetään sorapäällysteen paksuuden verran alemmaksi. 0.2 PUUT Taimien koko- ja laatuvaatimukset Istutuksissa käytetään kasvillisuusluettelossa, LIITE 1 määriteltyjä taimikokoja. Mahdollisista muutoksista on sovittava suunnittelijan ja rakennuttajan kanssa erikseen. Käytettävien taimien tulee olla suunnitelmassa mainittua lajia. Määrien tulee olla suunnitelman mukaiset. Taimet hankitaan istutusalueen menestymisvyöhykkeeltä (V). Koko istutettavan taimimateriaalin tulee olla tasalaatuista. Taimien on saatava rakennuttajan hyväksyminen ennen istutustöiden aloittamista Istutusajat Taimet istutetaan keväällä mennessä tai syksyllä välisenä aikana. Taimet tuodaan istutuspaikalle välittömästi ennen istutusta. Mikäli taimien istutus ei heti ole mahdollista, on ne säilytettävä varjoisessa paikassa latvukset avattuina. Taimien juuret on pidettävä jatkuvasti kosteina ja ne on suojattava auringolta ja tuulelta. Säilytysaika ei saa ylittää kahta vuorokautta Puiden istutus Ennen istutusta on saatava rakennuttajan hyväksyntä tehdyille istutuskuopille ja käytettäville taimille. Puut istutetaan suunnitelman mukaisille paikoille. Istutettavan puun rungosta tulee jäädä seuraavat vaakasuorat etäisyydet muiden rakenteiden lähimpänä olevaan reunaan: vesijohto ja viemäri salaoja kaukolämpöputki sähkö- ja puhelinkaapeli 1,0 m 1,5 m 1,0 m 1,5 m Jos olemassa olevien rakenteiden ja suunnitelmapiirroksessa esitettyjen istutuspaikkojen välillä on edellä lueteltujen etäisyyksien suhteen ristiriita, on urakoitsija velvollinen ilmoittamaan siitä rakennuttajalle, joka hyväksyttää suunnittelijalla tarpeelliset muutokset. Taimet kastellaan ennen istutusta niin, että koko juuripaakku on kostea. Kastelusta huolehditaan myös istutuksen jälkeen. Istutettuja puita kastellaan kerrallaan litraa / puu. 8/3

9 Nurmialueelle istutettavien mäntyjen ympärille jätetään 700 mm leveä mullosalue, joka katetaan puunkuorihakkeella. Reunat kantataan säännöllisen muotoisiksi. Katepaksuus tiivistyneenä mm. Noudatetaan puistokatteen laatuvaatimuksia, Viherympäristöliiton suositus katteiden laatuluokitukseksi , KT , ss Tuenta Piir. nro. 307 Kaikki istutettavat puut tuetaan istutuksen yhteydessä. Tukiseipäät isketään tukevasti pohjamaahan kuopan pohjalle ennen kasvualustan levitystä ja istutusta. Seipäiden tulee olla koko rakennettavalla alueella saman pituisia, vahvuisia ja asennettu saman suuntaisesti. Sidoksiin käytetään tervanauhaa. Tuentana käytetään kolmipistetuentaa. Pintakäsittely Uula petrooliöljymaali, sävy 415 kertakäsittelynä, valmistajan ohjeiden mukaan (Uula-tuote Oy) Istutusleikkaus Ennen istutusta leikataan vahingoittuneet juuret tai niiden osat. Istutuksen yhteydessä poistetaan ainoastaan vaurioituneet ja kuivat oksat. Juurtumisen edistämiseksi varsinainen istutusleikkaus tehdään keväällä istutetuille taimille seuraavana keväänä. Syksyllä istutetut puut leikataan ensimmäisen kerran yhden kasvukauden jälkeen keväällä. Haavanhoitoaineita ei käytetä. D63 Pensaat 9/3

10 Pensasalueet Kasvualustat tehdään yhtenäisiksi ja laajuudeltaan suunnitelmapiirroksen mukaisiksi. Kasvualustan syvyys on 500 mm. Kasvualustan tulee olla joka paikassa tasapaksu. 0.3 PENSAAT Taimien koko- laatuvaatimukset Kuten kohta Istutusajat Astiataimia voidaan istuttaa koko kasvukauden ajan. Pensaiden istutus Ennen istutusta on saatava rakennuttajan hyväksyntä tehdyille kasvualustoille ja käytettäville taimille. Taimet istutetaan suunnitelmapiirroksen mukaisille paikoille annettuja määriä ja istutustiheyksiä noudattaen. Muutostilanteissa noudatetaan ensisijaisesti istutustiheyttä. Istutustiheys on ilmoitettu kasvillisuusluettelossa istutusetäisyyksinä (cm x cm). Istutus aloitetaan 500 mm päällystealueen reunasta. Astiataimien koko juuripaakun on peityttävä. Istutusalustat tasataan ja muotoillaan istutuksen jälkeen. Kivet, kokkareet ja roskat poistetaan. Taimet kastellaan ennen ja jälkeen istutuksen. Kastelumäärä kerrallaan litraa / m 2. Nurmeen rajoittuvien istutusalueiden reunat kantataan säännöllisen muotoisiksi. Katepaksuus tiivistyneenä mm. Noudatetaan puistokatteen laatuvaatimuksia, Viherympäristöliiton suositus katteiden laatuluokitukseksi , KT , ss Istutuksen jälkeen leikataan kaikki vioittuneet ja huonokuntoiset versot. Astiataimien versoja ei typistetä. D64 Muut kasvit 10/3

11 D7 Päällysrakenteet NOPPAKIVEYS Sijainti suunnitelmakartan mukaan, suoraladonta, lyhyemmät saumat ovat suoria, pidemmissä voi olla vaihtelua. Lohkottu graniittinoppakivi n. 100x100x100 mm, väri punainen. SEULANPÄÄKIVEYS Seulanpääkiveykseen käytetään pyöreää luonnonkiveä mm. Kivien asennusja saumaushiekkana käytetään 0-6 mm kivituhkaa. Kiveyksen yläpinta tehdään mahdollisimman tasaiseksi ja samaan korkoon ympäristön kanssa. BETONIKIVEYS KT Pääsisäänkäynnin edustan betonikiveys. Betonikivi 140x140x80 mm, sileä, sävy musta. Betonikiveystä kiertää punaisesta graniittinoppakivestä tehtävä kolmen kiven levyinen rajaus. Lohkottu graniittinoppakivi 100x100x100 mm. Suorasaumainen ruutuladonta. Laatoitus toteutetaan kokonaisilla betonikivillä. Muut laatuvaatimukset, ladonta ja saumaus KT 02 mukaan. NURMIKIVEYS KT Polkupyörien pysäköintialue päällystetään Golf-nurmikivellä, väri harmaa. Saumoihin multahiekkaseos 50/50 % ja kylvönurmi. ASFALTTI KT Asfalttia käytetään piha-alueella ja pysäköintialueen pinnoitteena. Asfaltin liittyminen kiveykseen tehdään siten, että ensin asennetaan asvaltti. Sitten asfaltti leikataan ja asennetaan kiveys. Reunojen tulee olla suorat. Sideaineena käytetään mustaa bitumimassaa, sorana yleisesti mustassa asfaltissa käytettävää soraa. Raekoko max. 6mm. Valmiin pinnan laatuvaatimusten ja laadun 11/3

12 toteamiseksi noudatetaan julkaisua "Asfalttinormit 2000". 0.4 TURVASORA-ALUE KT-02 Leikkialueen turvasora-alusta, raekoko 2-8 mm. Kerrospaksuus 400 mm. KIVITUHKA Kivituhkaa käytetään päärakennuksen pohjoissivustalla. Kivituhkan raekoko on 0-12 mm. Alue päällystetään 70 mm paksulla kivituhkakerroksella. Kivituhkan alle levitetään musta suodatinkangas K2. Reunoissa suodatinkangas upotetaan maahan min. 300 mm syvyyteen. Kivituhka-alueen reuna tuetaan painekyllästetyllä lankulla 50x100 mm suunnitelman mukaan. HIEKKATEKONURMI Hiekkatekonurmi asennetaan suunnitelmapiirustuksen 301 mukaan. Alue rajataan parrulla. Alustan tasoitus ja tiivistys, nurmen asennus ja hiekan levitystyö hiekkatekonurmen toimittajan / valmistajan ohjeiden mukaan. D71 Bitumiset kulutuskerrokset MULTIKUM -TURVA-ALUSTA Osalle leikkialueesta tulee Multikum turva-alusta, kerrosvahvuus. Väri musta. Asennus valmistajan toimittaman Multikum asennusohjeen mukaan. D72 Muut päällysrakenteet Luonnonalueella polun kulutuskerrokseksi asennetaan hakekerros. Työmaa-aidan ja puutukimuurin välinen alue: pinnan siistiminen ja käpykate, h= 60 mm. D73 Reunatuet ja -kourut 12/3

13 REUNATUET KT 02, 26600, ss Kaikki puurakenteet toteutetaan mä, hö, painekyllästysluokka AB 0.5 LIIMATTAVA BETONIREUNAKIVI Piir. nro 301 mukaan. 0.6 MAAKOSTEA BETONI Pehmeään päällysteeseen tai kasvualustaan rajautuvan kiveyksen reuna tuetaan maakosteaan betoniin. 0.7 PARRUPENGERRYS Piirustus nro. 303 Leikkipihan ja luonnonmukaisen alueen rajalla on parrureunus, korkeusero n mm. PARRUREUNA Rakennuksen edessä ja hiekkatekonurmen reunassa tehdään eri pintamateriaalien rajaus parrureunuksella, parru 140x140. Kiinnitys maahan kierretangoilla kk. max Yläpäässä mutteri ja puutappi. Parrun yläpinta tulee olla samassa tasossa ympäristön kanssa. Kulmissa parrut lovetaan ja kiinnitetään toisiinsa kierretangolla ja muttereilla, yläpäässä puutappi. 0.8 LANKKUREUNA Rakennuksen sokkelin kivituhka-alue rajataan lankkureunalla. Lankun yläpinta on samassa tasossa maanpinnan kanssa. Lankku 50x100 mm, pystytuki 50x50x600 kk REUNAPROFIILI Multikum- alustan kohdalle istutettaville puille jätetään halk mm aukko Multikumalustaan. Multikum- reunat tuetaan Proflex- reunaprofiililla ennen Multikum- alustan levitystä, maahantuoja Joli Oy. Tyyppi Joli 91381, väri musta. Asennus valmistajan ohjeen mukaan. Profiilin sisäpuolelle jäävä alue täytetään turvasoralla h= 70mm, turvasoran alle asennetaan musta suodatinkangas, jonka reunat upotetaan 300 mm maan sisään. 13/3

14 D8 Aluevarusteet 0.10 KASVILLISUUDEN SUOJA-AIDAT Piirustus nro. 305 Suoja-aidat tehdään suunnitelmaan merkittyjen istutusryhmien ympärille. Tolppien pintakäsittely Uula petrooliöljymaali, sävy 415 kertakäsittelynä, valmistajan ohjeiden mukaan (Uula-tuote Oy). D82 Talovarusteet kaan pihan rakentamisen yhteydessä. Asennuspaikka tarkistetaan vielä maastossa rakennuttajan hyväksymällä tavalla. Muut kuin vihertyöselityksessä mainitut talovarusteet: AV06 Jalkaritilät Ks. kohta F72 varusteet AV07 Postilaatikot 1 kpl, lukittava. Esim. Stala. Sijoituspaikka ja kiinnitystolpan materiaali ja dimensiot sovitaan arkkitehdin ja postin jakeluesimiehen kanssa. AV08 Hiekoitusastia 1 kpl, materiaali: Rotaatiovalettu PE-muovi, väri harmaa, tilavuus 350 l. Esim. Säkkiväline Oy nro Sijoitus rakennuttajan osoittamaan paikkaan ROSKA-ASTIAT Astiat sijoitetaan piirustus nro. 301 mukaisesti. Valmistaja Lehtovuori Oy, malli 2180/40 l, umpinainen, pohjan kautta tyhjennettävä pylvääseen (2180/P) kiinnitettävä roskakori. Pylväs valetaan betoniin. Mitat: 2180/40 l 200 x 400 x k. 500, 2180/P pylväs 76. Pintakäsittely tehdasmaalattu, sävy musta (RAL 9005) PYÖRÄTELINEET Sijoitus piirustus nro. 301 mukaisesti. Malli 17841, kuumasinkitty 8-12 paikkainen. Valmistaja Joli Oy PAIKOITUSALUEEN PARRUPUOMI Ks. piir.nro /3

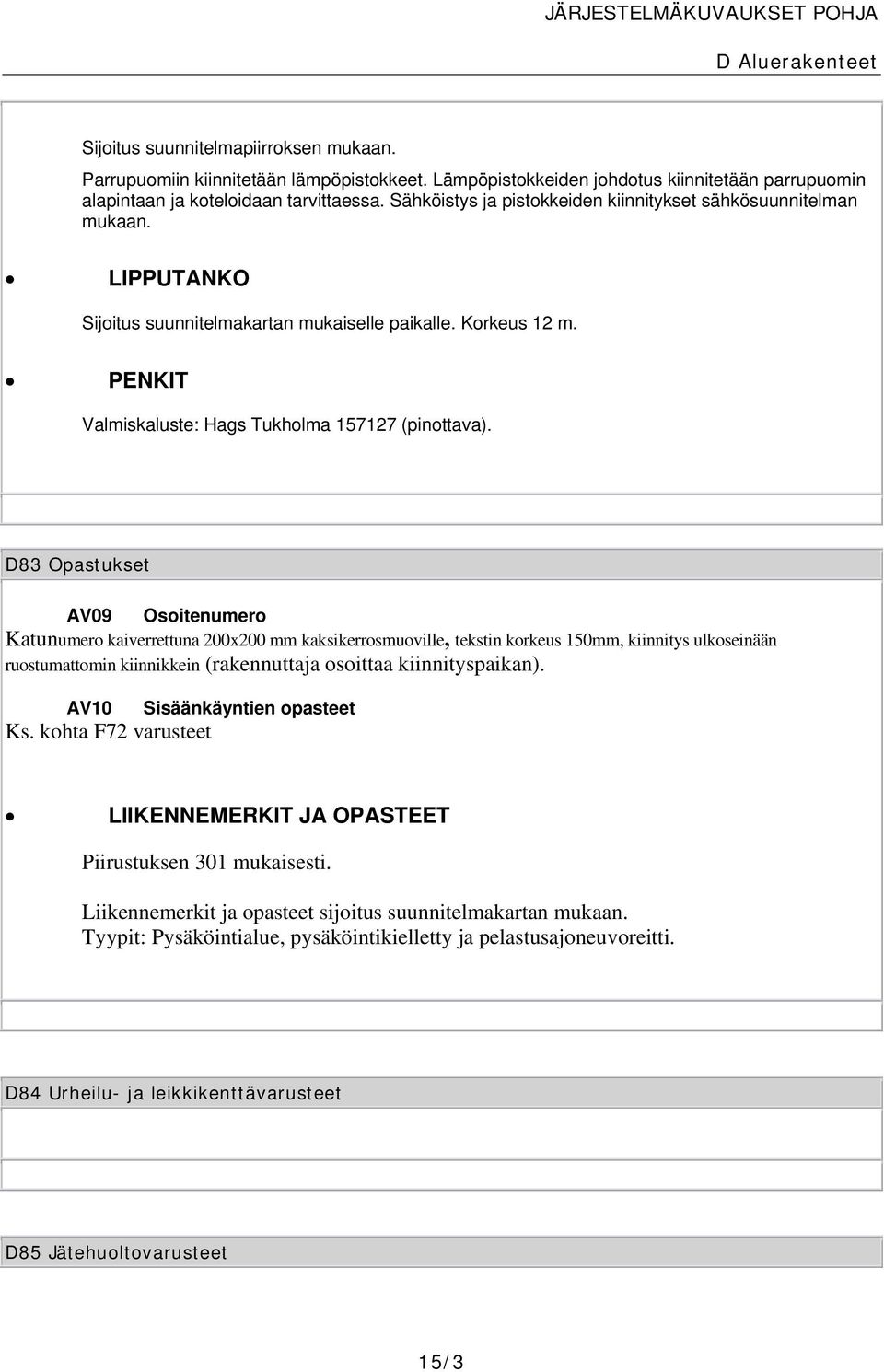

15 Sijoitus suunnitelmapiirroksen mukaan. Parrupuomiin kiinnitetään lämpöpistokkeet. Lämpöpistokkeiden johdotus kiinnitetään parrupuomin alapintaan ja koteloidaan tarvittaessa. Sähköistys ja pistokkeiden kiinnitykset sähkösuunnitelman mukaan. LIPPUTANKO Sijoitus suunnitelmakartan mukaiselle paikalle. Korkeus 12 m. PENKIT Valmiskaluste: Hags Tukholma (pinottava). D83 Opastukset AV09 Osoitenumero Katunumero kaiverrettuna 200x200 mm kaksikerrosmuoville, tekstin korkeus 150mm, kiinnitys ulkoseinään ruostumattomin kiinnikkein (rakennuttaja osoittaa kiinnityspaikan). AV10 Sisäänkäyntien opasteet Ks. kohta F72 varusteet LIIKENNEMERKIT JA OPASTEET Piirustuksen 301 mukaisesti. Liikennemerkit ja opasteet sijoitus suunnitelmakartan mukaan. Tyypit: Pysäköintialue, pysäköintikielletty ja pelastusajoneuvoreitti. D84 Urheilu- ja leikkikenttävarusteet D85 Jätehuoltovarusteet 15/3

16 AV11 Jätekatos Routaeriste rakennesuunnitelmien mukaan, asfalttilattia. Betonisokkelin korkeus vähintään 300 mm pihakorkoa ylempänä. Jätekatoksen perältä kallistus oviaukolle päin min. 1:50. Kulkuaukon reunat suojataan 1,0 mm RST-pellillä 1500 mm korkeuteen saakka. Jätekatos varustetaan lukittavalla portilla ja ikkuna-aukolla. Oven ja ikkuna-aukon pinta kuumasinkitty teräsverkko, silmäkoko 30x30mm, esim. Tammet Oy. AV12 Jätteiden keräys- ja käsittelyvälineet Jäteastiat kuuluvat rakennuttajan hankintoihin. Jäteastiat ovat vakiovalmisteisia ja pyörillä liikuteltavia. D86 Liikennealueiden varusteet AV13 Autopaikkojen merkintä Autojen lämmityspisteet asennetaan sähkösuunnitelman mukaan, kiinnitys vihertyöselityksen mukaan. Pistorasioilla varustetut autopaikat merkitään pistorasiakoteloihin maalaamalla, sabloonaa käyttäen, 50 mm korkein merkein. Muut paikat (vierasautopaikat) merkitään kylteillä, al-kyltti sinisellä pohjalla valkoisin kirjaimin, kiinnitys aitaan RST-ruuveilla. Kaikki merkinnät ja tekstit rakennuttajan ohjeen mukaan. (RU). Autopaikkarajat maalataan asfalttiin ko. käyttöön tarkoitetulla erikoismaalilla (TEKNOROAD 2200-massa), vrt. vihertyöselitys. AV14 Liikennemerkit Tehdasvalmisteisia alumiinikylttejä sinkityllä pylväällä. Betonielementtiperustukset. Pysäköinti- ja piha-alueen opaste- ja kieltomerkit lisäkilpineen vihersuunnitelman mukaan ja virallisia määräyksiä noudattaen. Vrt. PYSÄKÖINTIALUEEN JA LEIKKIALUEEN MERKINNÄT KT , ss Pysäköintialueen merkinnät tehdään viherrakennussuunnitelman mukaan tiemerkintämassalla kestomerkintänä. Massana käytetään TEKNOROAD 2200-massaa (Teknos group). Sävy valkoinen. Levitys valmistajan ohjeen mukaan. D87 Valaistusrakenteet 16/3

17 D9 Ulkopuoliset rakenteet 17/3

18 D91 AIDAT JA KAITEET Aitojen sijainti ja pituus esitetty asemapiirustuksessa. UR01 Lauta-aita Puuaita tontin ja pienten leikkipihan ympäri asemapiirroksen ja aitapiirroksen mukaan. Aitatolpat AB-luokan kestopuuta 100x100 k2000, yläpää viistetty. Aitatolpat asennetaan sinkittyjen teräsistukoiden varaan, aitatolpilla betoniperustukset rakennesuunnitelman mukaan. Pystyrimoitus hienosahattu 45x45 k65. Maalauskäsittely. Aitauksissa neljä kappaletta avattavia portteja, runko L-teräs 40x60x5, verhous 15 mm peittomaalattava säänkestävä vaneri Wisa-SP kuten F32 julkisivut, kiinnitys ruuvaamalla erikois- ja asemapiirroksen mukaan. Huoltopihan portti on lukittava, lukko Abloy 2539 (avainpesä mol. puolin), lankavedin 131/200R molemmin puolin. Käyntiporttiin ja pienten pihan porttiin RSTsäppisalpa erikoispiirroksen mukaan, ajoporttiin RST-salpa erikoispiirroksen mukaan. Saranointi porttien painon mukaan. UR02 Tiiliaita Routaeristeet rakennesuunnitelman mukaisesti. Perustus teräsbetonia rakennesuunnitelman mukaisesti. Betonipinnat BY40 MUO 2. Aita muurataan säänkestävistä, poltetuista tiilistä, muuraus kuten ulkoseinissä. Aidan päällys verhotaan PVF 2 -pinnoitetulla teräsohutlevyllä 0,7 mm. UR03 Käsijohteet Sisäänkäynnin portaan ja luiskan käsijohteet peittomaalattua Ø 40 mm puuta. Käsijohteet seinä- ja tiilikaidekiinnitteiset. Kiinnikkeet tyyppiä RT kuva 7 / toiseksi alin piirustus. UR04 Puuterassi Sisäpihan puuterassi ja portaiden routaeristeet, perustukset ja rakenne rakennesuunnitelman ja erikoispiirroksen mukaisesti. Terassin pinta AB-luokan painekyllästetty ruskeapintainen soiro 45x45 mm k50 mm. Terassi jaettu elementtikentiksi, elementtien kiinnitys terassin runkoon. Puuterassi varustetaan saranoiduilla salaojien tarkastusluukuilla (4 kpl) erikoispiirroksen mukaan. Vesikaton rännikaivot tasataan puuterassin pintaan. Porrasaskelmat ja 2 kpl terassiin liittyviä luiskia kootaan erillisistä elementeistä, pinta kuten terassi. UR05 Betoniportaat ja -luiskat Ulkoaskelmat (salisisäänkäynti), porrastasot (sali- ja huoltosisäänkäynti) ja luiskat (salisisäänkäynti) ym. ulkorakenteet arkkitehdin piirustusten ja pinta pihasuunnitelman mukaisesti. Routaeristys kylmien rakenteiden vaatimusten mukaisesti. Askelmanurkkien viiste 50 mm, portaan ja luiskan pinta puuhierretty. Upotettava porrasritilä (sali- ja huoltopihasisäänkäynti), ks. D72 Varusteet LUONNONKIVITUKIMUURI 18/3

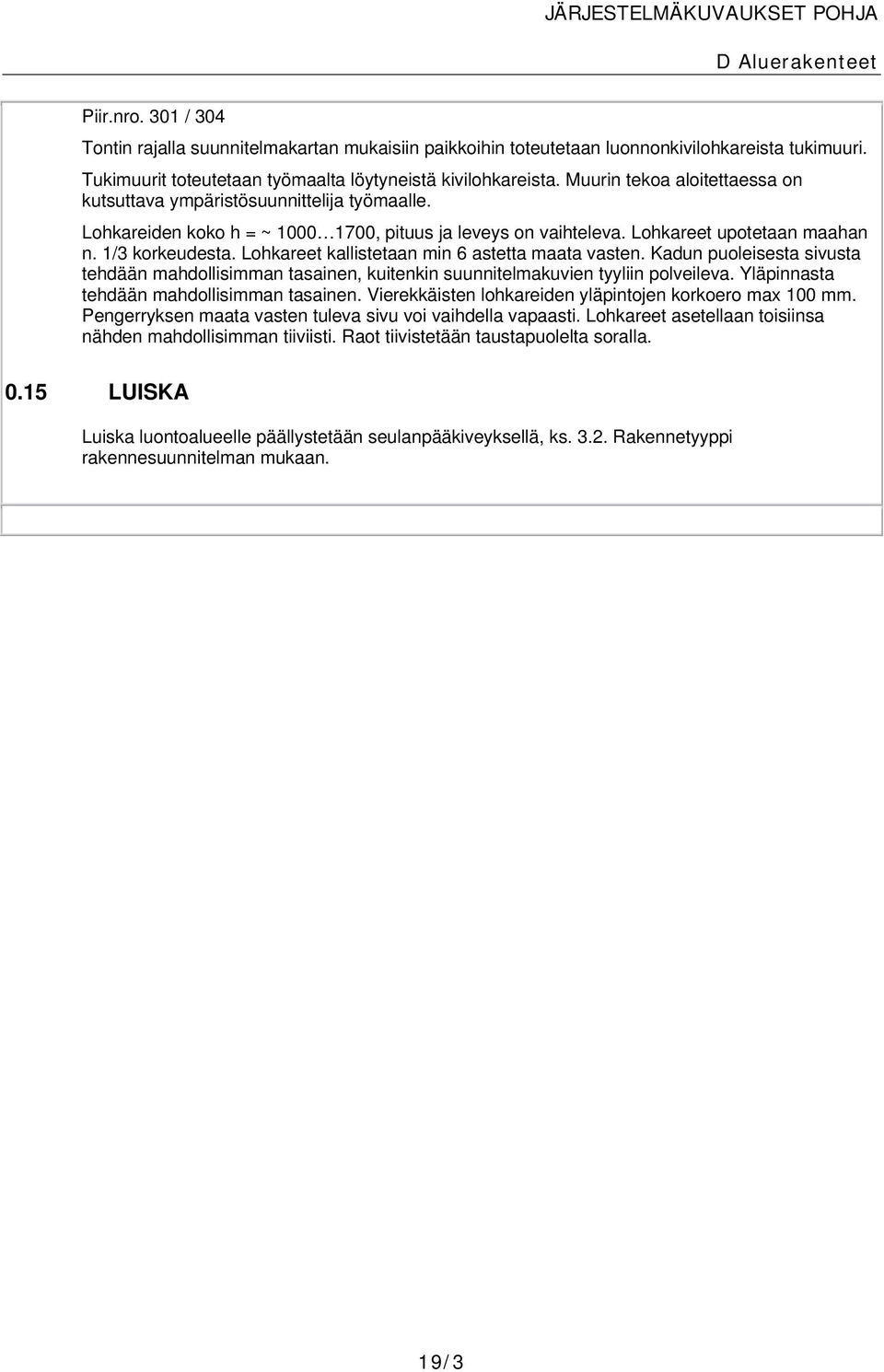

19 Piir.nro. 301 / 304 Tontin rajalla suunnitelmakartan mukaisiin paikkoihin toteutetaan luonnonkivilohkareista tukimuuri. Tukimuurit toteutetaan työmaalta löytyneistä kivilohkareista. Muurin tekoa aloitettaessa on kutsuttava ympäristösuunnittelija työmaalle. Lohkareiden koko h = ~ , pituus ja leveys on vaihteleva. Lohkareet upotetaan maahan n. 1/3 korkeudesta. Lohkareet kallistetaan min 6 astetta maata vasten. Kadun puoleisesta sivusta tehdään mahdollisimman tasainen, kuitenkin suunnitelmakuvien tyyliin polveileva. Yläpinnasta tehdään mahdollisimman tasainen. Vierekkäisten lohkareiden yläpintojen korkoero max 100 mm. Pengerryksen maata vasten tuleva sivu voi vaihdella vapaasti. Lohkareet asetellaan toisiinsa nähden mahdollisimman tiiviisti. Raot tiivistetään taustapuolelta soralla LUISKA Luiska luontoalueelle päällystetään seulanpääkiveyksellä, ks Rakennetyyppi rakennesuunnitelman mukaan. 19/3
