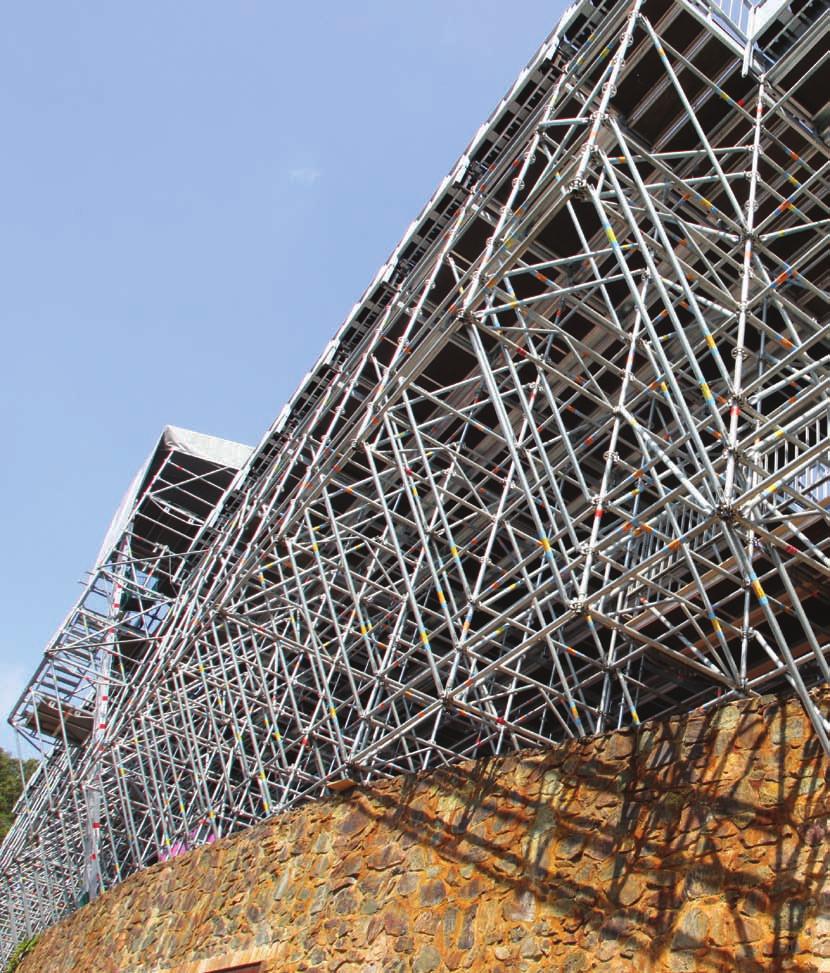

1 Tuoteluettelo Sääsuojaus "Protect" 2009 Scaffolds Ställningar Gerüste Echafaudages Impalcature Andamios Σκαλωσιές

Korkea laatu joustavat ratkaisut kilpailukykyisin hinnoin 35

kattamiseen. Myös väliaikaisiin varastoihin jne.

2 Korkea laatu joustavat ratkaisut kilpailukykyisin hinnoin 35 Sääsuojaus MonZon Protect on erittäin sopiva kärkestelm työmaiden sääsuojaukseen. Sopii tapahtumien ja pidempiaaikaisten saneerauskohteiden kattamiseen. Myös väliaikaisiin varastoihin jne.. Järjestelm suojaa lumelta, sadekuroilta, rankkasateilta, kylmältä jakosteudelta sekä tuulelta. Ja se voidaan aina käyttää uudelleen ja uudelleen.

36 Sääsuojaus MonZon Protect on pääasiallisesti tarkoitettu suojaamaan sään varalta kattotöitä, mutta voidaan käyttää myös rakennustyösuojana uudisrakentamisessa. 7 8 Komponentiti: 1.

O-juoksut 6 5 3 1 2 4 Ristikkopalkit RISTIKKOPALKKI 450 Alumiininen. 450 mm. Ristikot ovat kantava rakenne sääsuojaktteelle.

3 36 Sääsuojaus MonZon Protect on pääasiallisesti tarkoitettu suojaamaan sään varalta kattotöitä, mutta voidaan käyttää myös rakennustyösuojana uudisrakentamisessa. 7 8 Komponentiti: 1. Ristikkopalkit 2. Harjaristikot 3. Vaakajäykisteristikot 4. Kattoristikkojen vinositeet 5. Katon suojakaidetolpat 6. Kattopaneelit 7. Pystysalot jatkotapein 8. O-juoksut Ristikkopalkit RISTIKKOPALKKI 450 Alumiininen. 450 mm. Ristikot ovat kantava rakenne sääsuojaktteelle. Niiden pituus ja keskinäinen etäisyys ratkaiseen sääsuojakatoksen kuormituksen. Korkeus RISTIKKOPALKKI 750 Alumiininen. 750 mm. Korkeiden ristikkopalkkien kantavuus on suurempi kuin yllä olevien palkkien. Niitä käytetään kun tarvitaan rakentaa suuria jännevälejä tai jos kuormitus on erittäin suuri. Niiden pituus ja keskinäinen etäisyys ratkaiseen sääsuojakatoksen kuormituksen. Korkeus

4 37 Harjaelementit HARJARISTIKKO 450 Kuumasinkitty teräs Ristikkopalkit 450 kiinnitetään harjaristikkoon ja kiinnitys varmistetaan lukkotapein. Esimerkiksi lukkopultilla ja jousisokalla. Korkeus (mm) º º º HARJARISTIKKO 750 Alumiininen. Ristikkopalkit 750 kiinnitetään harjaristikkoon ja kiinnitys varmistetaan lukkotapein. Esimerkiksi kännettävällä jousella varustetulla lukkotapilla. (tuote.no ) x º 8.60 Vaakkajäykisteet ja vinositeet VAAKAJÄYKISTERISTIKOT Alumiininen. Asennetaan ristikkopalkkoen väliin itselukkituvilla pikakiinnikkeillä. Estää kattoristikoiden nurjahtamisen. Soveltuu sekä 450 ja 750 ristikkopalkeille. Korkeus KATTORAKENTEIDEN VINOSITEET Alumiininen. Asennetaan ristikkopalkkien pystyrakenteisiin vinositeeksi jäykistämään kattorakennetta. Vinositeet kiinnitetään itselukkituvien pikakiinnikeiden avula x x x x x x x x x x

38 Kattopaneelit KATTOPANEELI Aaltomuotoon puristettu lasikuitu (600 g/m2) alumiini kiinitysputkin. Asennetaan kattoristikkopalkkien väliin kiinnitysputkien päissä olevien pikakiinnityslukoin.

85 931.200 2.00 1.25 13.03 931.207 2.07 1.25 13.23 931.250 2.50 1.25 17.12 931.257 2.57 1.25 17.32 931.300 3.00 1.25 19.12 931.305 3.05 1.25 19.26 931.307 3.07 1.25 19.32 AALTOMAINEN KATTOPANEELILEVY Lasikuituvahvisteinen polyesterilevy.

5 38 Kattopaneelit KATTOPANEELI Aaltomuotoon puristettu lasikuitu (600 g/m2) alumiini kiinitysputkin. Asennetaan kattoristikkopalkkien väliin kiinnitysputkien päissä olevien pikakiinnityslukoin. Kattopaneelit ovat riittävän vahvoja ja ne kestävät päällä kävelyn. Esimerkiksi kun katto tarkastetaan tai puhdistetaan ylimääräisestä lumesta. Leveys AALTOMAINEN KATTOPANEELILEVY Lasikuituvahvisteinen polyesterilevy. Sen vahvistettu rakenne antaa erinomaisen kestävyyden ja korkealaatuisen lopputuloksen verrattuna tavallisiin PVC levyihin. Tekniset tiedot Polyesteri : Heikosti syttyvä materiaali laatu vastaa vaatimustasoa BFS 98:38 (NT FIRE 006): Luokka T. Suojaus luokka II rippuen lämpötilasta. Luokka B2 standardin DIN 4102 mukaisesti. Itse sammuva standardin ASTM D 635 mukaisesti. Luokka 3 standardin BS 476 P7 mukaisesti. Rakennepaino : Vakiovahvuus on 600 g/m 2 (levy).jos halutaan kasvattaa kuormitusta voidaan toimittaa myös 900 tai 1200 g/m 2 vahvuisen levymateriaalina UV-suojattu pintakäsittely 389: Tämä ainutlaatuinen pintakäsittely takaa UV säteilun pysyvän marginaalisella tasolla läpäisten kuitenkin valon. Pintakäsittely takaa pitkän käyttöiän ja sen kellastuminen UV säteilyn vaikutuksesta on merkittävästi vähäisempää. (cm) Leveys (cm) KATTOPANEELIEN KULJETUSKEHIKKO On suositeltavaa käyttää kattopaneelien varastoimiseen ja kuljettamiseen. Suojaa levyjä vaurioilta. Kehikkoon mahtuu 20 kattopaneelia. (cm) x 135 x

39 Lisäosat suojakateille PYSTYVINOTUKI Liittimellä varustettu pystyvinotuki asennetaan telineen ja sääsuojan kantavan rakenteen väliin tuki asennetaan pustysalkojen jatkoksi ja lukitaan

45 Ulko 905.001 0.73 11 3.95 Sisä 905.002 0.73 15 3.45 Ulko 905.003 0.73 15 3.95 Sisä TURVALUKITE Toimii tuulisiteenä ja estää kattoristikoiden irtoamisen telinerungosta kovassa tuulessa.

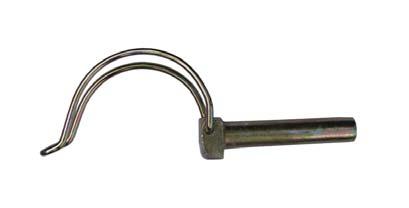

10 LUKKOTAPPI JOUSILUKOLLA Sähkösinkitty. Mahdollistaa lukitsemisen ilman työkaluja. Esimerkiksi jatkotappi ja ristikkopalkin liitos. Korvaa perinteisen (M12x60mm) pultin ja lyhentää asennusaikaa.

6 39 Lisäosat suojakateille PYSTYVINOTUKI Liittimellä varustettu pystyvinotuki asennetaan telineen ja sääsuojan kantavan rakenteen väliin tuki asennetaan pustysalkojen jatkoksi ja lukitaan jousilukitteisella tapilla ( tuote no ) sekä turvalikitteella (tuote.no ). Ristikkopalkit kiinitetään tuen päässä kiinteästi olevaan telineliittimeen. Laveys Muuta Ulko Sisä Ulko Sisä TURVALUKITE Toimii tuulisiteenä ja estää kattoristikoiden irtoamisen telinerungosta kovassa tuulessa. Ylempi liitin asennetaan pystyvinotuen reikälevyyn ja alempi telineen pystyputken ylimpään reikälevyyn. Kiilaliittimien väinen etäisyys on 50 cm LUKKOTAPPI JOUSILUKOLLA Sähkösinkitty. Mahdollistaa lukitsemisen ilman työkaluja. Esimerkiksi jatkotappi ja ristikkopalkin liitos. Korvaa perinteisen (M12x60mm) pultin ja lyhentää asennusaikaa. (cm) TURVALUKITE Kumasinkitty. Mahdollistaa asennuksen ilman pulttimutteriliitosta. Esimerkiksi jatkotappi ja ristikkopalkin liitos. Korvaa perinteisen (M12x60mm) pultin ja lyhentää asennusaikaa. (mm) Muuta x Tappi Sokka

40 Lisäosat suojaukseen RISTIKON LIITOSPUTKI Liitosputki asennnetaan ristikoiden 750 ja harjaristikon 750 liitokseen, tai mikäli halutaan liittää 750 ristikot toisiinsa. 500.006 0.45 2.

Ja vakio pystysalko 1 m asennetaan tolppaan ja tolppien väliin suojakaidekehät tai putket. 906.011 0.50 11 4.20 906.015 0.50 15 4.20 Telinepeitteet TELINEVERKKO Kangasverkko.

7 40 Lisäosat suojaukseen RISTIKON LIITOSPUTKI Liitosputki asennnetaan ristikoiden 750 ja harjaristikon 750 liitokseen, tai mikäli halutaan liittää 750 ristikot toisiinsa KATTORISTIKON SUOJAKAIDETOLPPA Käytetään turvakaiteiden asennukseen ristikon päätyyn. Asennetaan räystään puolelle ylempääään ristikon putkeen. Lukitaan jousilukitteella. Ja vakio pystysalko 1 m asennetaan tolppaan ja tolppien väliin suojakaidekehät tai putket Telinepeitteet TELINEVERKKO Kangasverkko. Suojaa pölyltä ja sateelta. Hengittää eli ei nosta lämpötilaa telinepeiton sisällä liian korkealle. Kiinitetään kiinityslenkeillä. Kiinitysreikien etäisyys 50 cm. (g/m2) x TELINEPEITTO Kuituvahvisteinen peite. Suojaa pölyltä ja sateelta ja kylmältä ulkoilmalta. Kiinitetään kiinityslenkeillä. Kiinitysreikien etäisyys 20 cm. (g/m2) x KIINNITYSLENKKI Kumi/muovi. Käytetään telineverkkojen ja peitteiden kiinnittämiseen telinerakenteeseen. Huomioitava telineeen ankkurointi rakennukseen kun käytetään peitteitä

41 Peitekatteet KATTOPEITTEEN PROFIILI Alumiini. Profiili asennettan kattoristikoiden paarteisiin kiinnikkeiden avulla ja PVCtelinepeitto asennetaan profiilin pyöreisiin kiinnitysuriin. 908.100 1.

Pokattui profiili on tarkoitettu asennettavaksi harjaristikon päälle. Se on taivutettu valmiksi 11 kulmaan. 909.110 1.00 11 1.

Liitin asennetaan ristikon yläpaarteeseen ja kinnitysrauta asennetaan kattopeitte profiilin suorakaideuraan. Koko 910.019 19 mm 1.50 910.022 22 mm 1.50 910.023 23 mm 1.

8 41 Peitekatteet KATTOPEITTEEN PROFIILI Alumiini. Profiili asennettan kattoristikoiden paarteisiin kiinnikkeiden avulla ja PVCtelinepeitto asennetaan profiilin pyöreisiin kiinnitysuriin KATTOPEITTEEN RISTIKKOPROFIILI Alumiini. Pokattui profiili on tarkoitettu asennettavaksi harjaristikon päälle. Se on taivutettu valmiksi 11 kulmaan KATTOPEITEPROFIIILIN KIINNIKE Kuumasinkitty teräliitin sähkösinkityllä kiskon kiinnittimellä. Liitin asennetaan ristikon yläpaarteeseen ja kinnitysrauta asennetaan kattopeitte profiilin suorakaideuraan. Koko mm mm mm 1.50 PVC-KATTOPEITE PVC-suojakangaspeite. Reunoihin ommeltu pyöreä tukiprofiili asennetaan liukuprofiiliin. Tekniset tiedot: Tuote nimi PVC-Mesh. Perusmateriaali: PES standardin DIN mukaisesti. Pintamateriaali: PVC. laskennallinen vahvuus : ca. 650 g/m2 DIN EN ISO mukaisesti. Veto lujuus: 3000 N /5 cm standardin DIN EN ISO 1421 mukaisesti. Lisäi veto-sietokyky: 300 N standardin DIN EN DIN mukaisesti. Kulmän sietokyky: -30 C standardin DIN EN mukaisesti. Lämmönsietokyky: +70 C standardin IVK/Point 5 mukaisesti. (g/m2) tarpeen mukaan 650

42 Tarvikkeet KATTOPANEELIN KIINNITYSRUUVI Ruostumaton teräs. Sisältää kumisen tiivistelevyn. (mm) 930.005 4.8 x 19 0.02 KATTOPANEELIN VAHVISTEPUTKI Alumiini.

250 2.50 5.00 902.257 2.57 5.00 902.300 3.00 6.00 902.305 3.05 6.00 902.307 3.07 6.

9 42 Tarvikkeet KATTOPANEELIN KIINNITYSRUUVI Ruostumaton teräs. Sisältää kumisen tiivistelevyn. (mm) x KATTOPANEELIN VAHVISTEPUTKI Alumiini. Käytetään kattopaneeline lisätyukemiseen tarvittaessa. Kannatin putken molemmissa päissä itselukkiutuvat kiinnityskorvakkeet. Kiinnityskohta on ristikoiden liitoskohta KATON TELINEKULMA Asennettan telineen pystysalon yläpäähän mistä alkaa sääsuojan kattorakeenne KATON TELINEKULMAN JATKO Käytetään telinekulman jatkamiseen kun halutaan siirttä linjaa lähemmäksi talon talon seinää
