1 Powerflute Savon Sellu Oy:n ympäristömeluselvitys Jyväskylän yliopisto Ympäristöntutkimuskeskus Tutkimusraportti 107/2009 Mika Laita Toni Keskitalo Jyväskylä 2009

2 1 / 33 SISÄLLYSLUETTELO 1. JOHDANTO AINEISTO JA MENETELMÄT KÄYTETYT MITTALAITTEET JA OHJELMISTOT MELUPÄÄSTÖJEN MITTAAMINEN MELUTASOJEN LASKENNALLINEN ARVIOIMINEN Melun mallinnukseen käytetty menetelmä Mallinnusolosuhteet Mallinnetut tilanteet Melun impulssimaisuuden ja kapeakaistaisuuden arviointi MELUTASOJEN OHJEARVOT KÄYTETYN MALLINNUSMENETELMÄN VIRHETARKASTELU YMPÄRISTÖMELUMITTAUKSET SÄÄOLOT YMPÄRISTÖMELUMITTAUSTEN AIKANA TULOKSET MELULÄHTEIDEN ÄÄNITEHOTASOT LASKENNALLISESTI ARVIOIDUT MELUVYÖHYKKEET Jätevedenpuhdistamo v vanhalla kompressorilla, kuorimo-hakkimon käynti kahdessa vuorossa Jätevedenpuhdistamo v uudella kompressorilla, kuorimo-hakkimon käynti kahdessa vuorossa Simuloitu tilanne, kuorimo-hakkimon ja nippunosturin käynti kolmessa vuorossa YMPÄRISTÖMELUMITTAUSTEN TULOKSET ERILLISPISTEIDEN LASKENNALLISET MELUTASOT MELULÄHTEIDEN VAIKUTUS ERILLISPISTEIDEN MELUTASOIHIN YHTEENVETO JA JOHTOPÄÄTÖKSET KIRJALLISUUSLUETTELO MELULÄHTEET JA MELUN AIHEUTTAJAT ERILLISPISTEILLÄ...27 LIITTEET LIITE 1: Eri mittauspaikkojen kohdekortit LIITE 2: Ympäristömelumittausten mittausjaksojen aikaiset tuulensuunnat.

3 2 / JOHDANTO Jyväskylän yliopiston ympäristöntutkimuskeskus kartoitti Kuopion Sorsasalossa sijaitsevan Powerflute Savon Sellu Oy:n sellu- ja kartonkitehtaan sekä melupäästöjä ja tehtaan aiheuttamia melutasoja ympäristössä keväällä 2008 tehdyillä melumittauksilla. Yksittäisille kohteille mitatuista melupäästöistä laskettuja äänitehotasoja käytettiin lähtötietoina ympäristömelun laskennallisessa arvioinnissa. Päästö- ja ympäristömelumittauksiin osallistuivat tutkija Mika Laita, laboratorioinsinööri Tony Pirkola ja FM Marika Kolehmainen. Tutkijat Mika Laita ja Toni Keskitalo käsittelivät mittaustulokset, ja Mika Laita laati melun laskennallisen arvioinnin. Selvitys on tehty Powerflute Oy:n toimeksiannosta. Tilaajan yhdyshenkilönä on toiminut Ilkka Markkanen. Raportin kartta-aineisto on ympäristöhallinnon Hertta-tietokannan aineistoa ( Maanmittauslaitos lupa nro 7/MLL/08) ja laskentamallissa käytetty maastotietokannan digitaalinen aineisto on Keski-Suomen maanmittaustoimiston aineistoa ( Keski-Suomen maanmittaustoimisto 2008) 2. AINEISTO JA MENETELMÄT 2.1 Käytetyt mittalaitteet ja ohjelmistot Ympäristömelumittaukset tehtiin kahdella Brüel & Kjær 2238 äänianalysaattorilla, jotka täyttävät standardien IEC60651, IEC60804, IEC ja IEC61260 vaatimukset ja niissä määritellyt, tarkkuusluokan 1 mittalaitteelle asetetut vaatimukset. Melupäästömittaukset tehtiin Brüel & Kjær 2260 tarkkuusäänianalysaattorilla, joka täyttää standardien IEC60651, IEC60804, IEC ja IEC61260 vaatimukset ja niissä määritellyt, tarkkuusluokan 1 mittalaitteelle asetetut vaatimukset sekä oktaavi- ja terssisuodattimen osalta standardien IEC 61260, ANSI S tarkkuusluokan 0 (laboratorioreferenssi) vaatimukset. Mittalaitteille suoritetaan tehdaskalibrointi akkreditoidussa laboratoriossa (DANAK) määräajoin. Mittausten aikana äänitason tunnuslukujen tallennuksessa käytettiin A-taajuuspainotusta ja fast-aikapainotusta. Äänitasoanalysaattorit kalibroitiin ennen päivittäisiä mittauksia vakioäänilähteellä Brüel & Kjær Sound Level Calibrator type Mittaustulokset purettiin tietokoneelle ja käsiteltiin Brüel & Kjær Noise Explorer ohjelmistolla (v ). Mittaustuloksista määritettiin melupäästöjen mahdollinen kapeakaistaisuus, sekä laskettiin äänitehotasot tarkoitusta varten laadituilla ohjelmilla sekä taulukkolaskentaohjelmistolla. 2.2 Melupäästöjen mittaaminen Mittaukset päästökohteiden lähellä tehtiin melulähteiden äänitehotason määritykseen soveltuvien menetelmien mukaisesti, jotka on tarkoitettu teollisuuden melulähteiden äänitehon määrittämiseen (Nordtest 1991, SFS 4846, kuva 1). Äänitehotason suure ottaa huomioon mitattavan kohteen koon ja mittausetäisyyden kohteeseen (mittauspinta-alan). Äänitehotasoja käytetään lähtötietona leviämisen laskennallisessa arvioinnissa ja eri lähteiden kokonaisvoimakkuuksien vertailussa, eivätkä ne suoraan kuvaa äänen voimakkuutta kohteiden lähellä.

4 3 / 33 Kuva 1. Mittauspisteiden sijoittaminen äänitehotason mittauksessa (SFS 4846). Äänenpainetasoja mitattiin terssikaistoittain kohdetta ympäröivällä kuvitteellisella pallopinnalla. Mittausetäisyydet sovitettiin mitattavan kohteen koon ja sen ympärillä sijaitsevien muiden äänenlähteiden perusteella siten, että mitattava melu oli pääosin peräisin kyseisestä kohteesta. Lähellä toisiaan sijaitsevia erillisiä kohteita tarkasteltiin yhtenä melupäästön aiheuttajana, jos kohteiden aiheuttamaa melua ei voitu erottaa mittauksin toisistaan. Mittausetäisyydet ja mittauskorkeudet vaihtelivat kohteesta riippuen. Selvityksessä mitattiin 69 kohteen melupäästöt 73 mittauksessa. Melua aiheuttavat kohteet olivat suurimmaksi osaksi tehdashallien katoilla sijaitsevia poisto- ja tuloilmapuhaltimia. Raportin liitteessä 1 on esitetty mitattujen kohteiden sijainti ja tunnistetiedot sekä kohteiden äänitehotasot oktaavikaistoittain. Vuonna 2009 mitattiin uusitun jätevedenpuhdistamon kompressorin melupäästöt sekä vaimentuneet putkistoäänet. 2.2 Melutasojen laskennallinen arvioiminen Melun mallinnukseen käytetty menetelmä Melupäästöjen aiheuttamia melutasoja tehtaan ympäristössä arvioitiin pohjoismaisen teollisuusmelumallin avulla (Kragh et al. 1982). Laskennat tehtiin DataKustik Cadna/A ohjelmistolla. Melun etenemisessä on otettu huomioon geometrinen vaimennus, esteiden (tehdasalueella sijaitsevat rakennukset, maasto) vaikutukset, ilman absorption aiheuttama vaimennus sekä maanpinnan vaikutukset. Mallinnukseen on sisällytetty myös tehdasalueella liikkuvat kurottajat, traktorit ja pyöräkuormaaja viivamaisina päästölähteinä.

5 4 / Mallinnusolosuhteet Pohjoismaisessa teollisuusmelumallissa oletuksena on säätilan heikko inversio ja myötätuuliolosuhteet. Eri vuodenaikoina vallitsevilla sääolosuhteilla ja erityisesti maanpinnan ominaisuuksilla on merkittävä vaikutus äänen vaimenemiseen. Mallinnus on suoritettu olosuhteisiin, jossa maan pinta on pehmeä eli äänen etenemistä vaimentava ja vesialueet kovia eli ääntä heijastavia eli äänen etenemistä edistäviä. Laskennallisessa arvioinnissa ilman lämpötilaksi on asetettu 0 C, suhteelliseksi kosteudeksi 70 % ja ilmanpaineeksi 101,325 kpa Mallinnetut tilanteet Laskennalliset arvioinnit laadittiin kahteen käyntitilanteeseen, jotka vastaavat tehtaan normaalia toimintaa arkipäivänä sekä yhteen simuloituun tilanteeseen, jossa kuorimohakkimoa ja nippunosturia käytettäisiin kolmivuorokäynnillä. Mallinnetut toimintatilanteet ovat: 1) jätevedenpuhdistamo v vanhalla kompressorilla, kuorimo-hakkimon käynti 2 vuorossa 2) jätevedenpuhdistamo v uudella kompressorilla, kuorimo-hakkimon käynti 2 vuorossa 3) simuloitu tilanne, kuorimo-hakkimon ja nippunosturin käynti 3 vuorossa Melutasot laskettiin myös ympäristömelun mittauspisteissä sekä useissa pisteissä tehtaan lähistöllä sijaitsevilla kiinteistöillä. Kuva 2. Erillisten laskentapisteiden sijainti. Ympäristömelua on mitattu pisteillä 23, 24, 25 ja 26.

6 5 / Melun impulssimaisuuden ja kapeakaistaisuuden arviointi Melun äkillinen vaihtelu koetaan häiritsevämmäksi kuin voimakkuudeltaan tasainen melu. Impulssimainen melu erottuu selvästi taustaäänistä. Impulssimaiset äänet ovat tyypillisesti iskumaisia, laukaus- tai purkausääniä, joille on ominaista nopea ja suuri äänenpainetason kasvu äänen alussa (tyypillisesti 20 db/ms), jonka jälkeen on lyhyt vakio-osuus (0 100 ms). Nopean nousun ja vakio-osuuden jälkeen äänenpainetason laskuvaihe voi vaihdella kestoltaan. Impulssimelu määritellään meluksi, joka sisältää hetkellisiä, enintään yhden sekunnin kestäviä ja toisistaan selvästi erottuvia meluhuippuja (Eurasto ym. 1990). Impulssimaisuus tunnistetaan I(impulse)- ja S(slow)-aikapainotettujen enimmäistasojen erotuksesta. Mikäli erotus on suurempi kuin 5 db, katsotaan melun olevan impulssimaista (Ympäristöministeriö 1995, Lahti 2003). Tällöin ohjearvoon verrattavaan ekvivalenttitasoon lisätään impulssimaisen melun korjaus. Impulssimaisuuskorjauksen edellytyksenä on, että melussa on selvästi kuultavissa sen haitallisuutta lisääviä impulssimaisia ääniä, joiden toistuvuus on pienempi kuin 30 kertaa sekunnissa. Edettäessä kauemmaksi impulssimaisesta äänilähteestä erottuvat impulssimaiset äänet heikommin muusta melusta, jolloin melun impulssimaisuuden katsotaan vähenevän. Impulssikorjaus tehdään vain sille ajalle, jona impulsseja melussa esiintyy (Sosiaali- ja terveysministeriö 1997). Mitattuihin A-painotettuihin äänitasoihin tulee tehdä tarvittaessa myös kapeakaistaisuuden aiheuttama korjaus. Kapeakaistainen melu on tyypillisesti ulisevaa, sireenimäistä tai soivaa ja se koetaan laajakaistaista melua häiritsevämmäksi. Jos kapeakaistaisuus erottuu heikosti, on korjaus 3 db, ja jos se on selvästi erotettavissa, on korjaus 6 db. Kapeakaistaisuus voidaan katsoa selvästi kuultavaksi, jos taajuuspainottamattomassa terssispektrissä terssipainetaso on vähintään 5 db suurempi kuin taajuudeltaan sitä alemman ja ylemmän terssipainetasojen keskiarvo. Toinen kriteeri selvälle kapeakaistaisuudelle on, että vallitseva kokonaismelutaso on alle db. (Sosiaali- ja terveysministeriö 2003) Koska kuorimo-hakkimon toiminnassa on impulssimaisia melulähteitä, on niiden äänitehotasoihin lisätty impulssimaisuuskorjaus impulssimaisen melun ajalta. Usean melunlähteen melu oli myös kapeakaistaista, ja näiden äänitehotasoissa on käytetty 3 db kapeakaistaisuuskorjausta, koska lähellä tehdasaluetta melutaso on yli 55 db ja etäälle mentäessä erityisesti korkeat taajuudet vaimenevat. 2.3 Melutasojen ohjearvot Voimassa olevat melutasojen ohjearvot on esitetty taulukossa 1. Tehtaan melun vaikutusalueella asuinalueet ovat vanhoja, joten ohjearvojen tarkasteluissa asumiseen käytettävien alueiden osalta on käytetty yöaikaisena ohjearvona 50 db:ä.

7 6 / 33 Taulukko 1. Melutasojen ohjearvot, melun A-painotettu keskiäänitaso L Aeq, enintään (VN 1992). Päivällä klo 7 22 Yöllä klo 22 7 Ulkona Asumiseen käytettävät alueet, virkistysalueet taajamissa ja niiden 55 db db * välittömässä läheisyydessä sekä hoito- tai oppilaitoksia palvelevat alueet Loma-asumiseen käytettävät alueet, leirintäalueet, virkistysalueet 45 db 40 db taajamien ulkopuolella ja luonnonsuojelualueet Sisällä Asuin-, potilas- ja majoitushuoneet 35 db 30 db Opetus- ja kokoontumistilat 35 db - Liike- ja toimistohuoneet 45 db - * Uusilla alueilla melutason yöohjearvo on 45 db. Oppilaitoksia palvelevilla alueilla ei sovelleta yöohjearvoa. Yöohjearvoa ei sovelleta sellaisilla luonnonsuojelualueilla, joita ei yleisesti käytetä oleskeluun tai luonnon havainnointiin yöllä Käytetyn mallinnusmenetelmän virhetarkastelu Melukohteiden äänitehotason määrityksessä käytetylle menetelmälle mittausten keskihajonnaksi esitetään enintään 4 db. Standardin huomautuksessa mainitaan, että tämä arvio sisältää kaikki mittausepävarmuutta aiheuttavien tekijöiden vaikutukset. Standardin mukaan mittaustulosten toistettavuus voi olla huomattavasti parempi kuin laajakaistaiselle äänilähteelle esitetty 4 db (SFS 4846). Laskentamallissa todellista äänilähdettä kuvataan pistemäisenä äänilähteenä. Mallissa äänilähteen korkeus on yleensä arvio äänikohteen akustisesta keskipisteestä. Tämän arvion epätarkkuus aiheuttaa epävarmuutta myös äänen leviämisen laskennalliseen arvioon. Muita vaihtelua aiheuttavia tekijöitä ovat: äänen taajuus, äänilähteen ja kohteen välinen korkeus ja niiden välinen etäisyys sekä niiden välinen topografia. Tämä viimeksi mainittu tekijä sisältää maaston muotojen, rakennusten, esteiden ja kasvillisuuden vaikutukset äänen etenemiseen. Sääolosuhteiden aiheuttama vaihtelu on mallissa pyritty saamaan mahdollisimman pieneksi valitsemalla arvioinnin lähtökohdaksi säätilanne, jossa vaihtelu on mahdollisimman vähäistä. Tämä säätilanne vastaa olosuhteita, jossa lievässä inversiotilanteessa vallitsee kohtalainen myötätuuli äänilähteestä kohteeseen päin. Laskentamallia kuvaavassa julkaisussa (Kragh ym. 1982) pohjoismaisen teollisuusmelumallin laatijat ovat esittäneet mallilla arvioitujen keskiäänitasojen keskihajontojen olevan taulukossa 2 ilmoitettua luokkaa. Taulukko 2. Pohjoismaisella teollisuusmelumallilla arvioitujen keskiäänitasojen keskihajontoja (Kragh ym. 1982). epävarmuus 5 10 db yksittäiselle lähellä maanpintaa sijaitsevalle äänilähteelle, joka emittoi kapeakaistaista ( Hz) ääntä. Arvioiden epävarmuus on sitä suurempi, mitä kauempana kohde sijaitsee melun aiheuttajasta ja mitä lähempänä kohde sijaitsee maanpintaa. 1 3 db joukolle laajakaistaista melua aiheuttaville äänilähteille, kun kohteen etäisyys on alle 500 metriä. Arvioiden epävarmuus on sitä suurempi mitä lähempänä maanpintaa kohteet sijaitsevat

8 7 / 33 alle 1 db joukolle suhteellisen korkealla maan pinnasta sijaitseville laajakaistaista melua aiheuttaville äänilähteille, kun kohteet sijaitsevat lähellä melun aiheuttajia tai kohteet ovat yli 5 metrin korkeudella maanpinnasta Tässä selvityksessä Powerflute Savon Sellu Oy:n tehtaan voidaan katsoa edustavan joukkoa laajakaistaista melua aiheuttavia äänilähteitä, jotka sijoittuvat pääasiassa selvästi maan pinnan yläpuolelle. Näiden kohteiden osalta laskentamallin tarkkuutena voidaan pitää 1 3 db. Osa äänilähteistä sijaitsee lähempänä maan pintaa, minkä vuoksi menetelmän tarkkuus voi niiden osalta olla edellä mainittua huonompi. 2.5 Ympäristömelumittaukset Tehtaan aiheuttamaa ympäristömelua mitattiin neljässä pisteessä. Pisteiden koordinaatit ja mittausajankohdat on esitetty taulukossa 3. Pisteet sijoitettiin vallitsevan tuulen alapuolelle tehdasalueelta katsoen. Taulukko 3. Ympäristömelumittaukset. piste x (ykj) y (ykj) mittausjakso Y klo 13:23:31-16:46:31 ja 16:47:24-07:57:24 Y klo 13:51:02-16:36:02 ja 16:36:16-07:50:16 Y klo 08:24:43-13:23:00 Y klo 08:53:24-14:28: Sääolot ympäristömelumittausten aikana Keskimääräinen lämpötila oli ympäristömelumittausten aikana 2,4 C ja yöllä alimmillaan 2,4 C. Tuuli oli enimmäkseen heikkoa, ja puuskissa nopeus oli kovimmillaan 7,6 m/s. Koko mittausajasta täysin tyyntä oli 5 %. Vallitsevat tuulensuunnat olivat pohjoinen (39 %) ja pohjoisluode (36 %). Kunkin yksittäisen mittausjakson aikaiset tuulensuunnat on esitetty liitteessä 2. Taulukko 4. Ympäristömelumittausten aikaiset sääolosuhteet lämpötila [ C] tuulen nopeus [m/s] tuulen nopeus puuskissa [m/s] ilmanpaine [hpa] keskiarvo 2,4 0,7 2,3 1023,1 suurin 13,4 2,2 7,6 1026,2 pienin 2,4 0,0 0,0 1018,2

9 8 / 33 NNW N 40 % NNE NW 30 % NE WNW W 20 % 10 % 0 % ENE E WSW ESE SW SE SSW SSE S Kuva 3. Ympäristömelumittausten aikaiset tuulensuunnat prosentteina koko jakson ajasta Kuopiossa klo klo kymmenen minuutin mittaisilla jaksoilla. Tyyniä havaintoja oli 5 %. Kaavio kertoo, mistä suunnasta on tuullut.

10 9 / TULOKSET 3.1 Melulähteiden äänitehotasot Powerflute Oy:n Savon Sellun alueella tehtiin kaikkiaan 73 äänitehotasomittausta 69 kohteesta. Suurin osa mitatuista kohteista oli rakennusten katoilla olevia erilaisia puhaltimia, poistokanavia ja tuloilmakoneita. Kaikkien kohteiden (75 kpl sekä liikkuvat työkoneet) yhteenlasketuksi A-painotetuksi äänitehotasoksi vuonna 2008 (L WA ) saatiin 127,2 db. Jätevedenpuhdistamon kompressorin uusinnan jälkeen kokonaisäänitehotaso laski 126,1 db:iin. Kohteiden sijainti-, tunniste- ja melupäästötiedot on esitetty raportin liitteessä 1 kohdekorttien muodossa. Kohdassa 6 on kohteet esitetty äänitehotasojen mukaisessa suuruusjärjestyksessä. Laitoksen kovaäänisin melunlähde vuonna 2008 oli vielä jätevedenpuhdistamon vanha kompressori (kohde 75, kuva 4) ja toiseksi kovaäänisin kääntöpöydän reuna (kohde 60, kuva 5). Muita äänitehotasoltaan 110 db ylittäviä melulähteitä olivat kuorimo-hakkimon yleismelu, puiden pudotus (nippunosturi), puut sirkkeliltä, hakkeensylkijä, puut kuljettimella, runkojen syöttö, liittymä keskimmäiseen ilmastusputkeen, kaksi puhallinryhmää, yhde puhaltimessa, puskutraktori Liebherr telaäänineen, kuorimo-hakkimon itäpää, sekä jätevedenpuhdistamon kompressorin putkistoäänet. Kuva 4. Laitoksen kovaäänisin melulähde vuonna 2008, kohde 75, jätevedenpuhdistamon kompressori (äänitehotaso L WA = db).

11 10 / 33 Kuva 5. Toiseksi kovaäänisin melunlähde, kohde 60, puiden kolina kääntöpöydän reunaan (äänitehotaso L WA = db). Vuonna 2009 suoritetuissa jätevedenpuhdistamon uuden kompressorin melumittauksissa kompressorin melu oli alentunut huomattavasti, vanhan kompressorin äänitehotaso oli vuonna db, kun vuonna 2009 vastaava arvo uudella kompressorilla oli db. 3.2 Laskennallisesti arvioidut meluvyöhykkeet Jätevedenpuhdistamo v vanhalla kompressorilla, kuorimo-hakkimon käynti kahdessa vuorossa Laskentamallin mukaan tilanteessa, jossa olosuhteet ovat edulliset äänen leviämiselle (vesialueet on oletettu heijastaviksi ja tuulen suunta on laitokselta häiriintyvien kohteiden suuntaan), 55 db:n päiväaikainen keskiäänitaso ulottuu enimmillään noin 0,9 km:n etäisyydelle ja 45 db:n meluvyöhyke enimmillään 2,4 km:n päähän kuorimo-hakkimolta. Tämä tarkoittaa, että suuri tehdasta ympäröivästä vesialueesta saarineen ja rantoineen kuuluu 45 db:n meluvyöhykkeeseen ja että Potkunsaaren länsi- ja lounaisrannoilla vallitsee 55 db:n keskiäänitaso päivisin. Yöaikainen 50 db keskiäänitason vyöhyke ulottuu laitoksen itäpuolella niin ikään Potkunsaaren länsirannalle; yöajan 40 db vyöhyke leviää laajimmillaan n. 2,3 km etäisyydelle laitokselta. Melun kulkeutuminen laajalle alueelle johtuu vesistön pinnan ääntä heijastavasta vaikutuksesta. Ranta-alueille tullessaan melu vaimenee maanpinnan

12 11 / 33 absorptiovaikutuksesta, mistä johtuu, että mm. Ranta-Toivalassa meluvyöhyke jää vesialueelle. (Kuvat 6 ja 7.) Päiväajan klo 7 22 meluvyöhykkeet v Kuva 6. Powerflute Savon Sellu Oy:n aiheuttaman päiväaikaisen A-painotetun keskiäänitason (L Aeq 7-22 [db]) vyöhykkeet v jätevedenpuhdistamon vanhalla kompressorilla. Oletuksena mallinnuksessa on, että maan pinta on ääntä absorboiva ja vesistöt ääntä heijastavia. Laskennallisesti arvioidut melutasot ovat mahdollisia melun leviämisen kannalta suotuisissa olosuhteissa kuten tilanteissa, joissa tuuli on melulähteeltä kohteen suuntaan. Alkuperäisen kartta-aineiston mittakaava on 1:

13 12 / 33 Yöajan klo 22 7 meluvyöhykkeet v Kuva 7. Powerflute Savon Sellu Oy:n aiheuttaman yöaikaisen A-painotetun keskiäänitason (L Aeq 22-7 [db]) vyöhykkeet v jätevedenpuhdistamon vanhalla kompressorilla. Oletuksena mallinnuksessa on, että maan pinta on ääntä absorboiva ja vesistöt ääntä heijastavia. Laskennallisesti arvioidut melutasot ovat mahdollisia melun leviämisen kannalta suotuisissa olosuhteissa kuten tilanteissa, joissa tuuli on melulähteeltä kohteen suuntaan. Alkuperäisen kartta-aineiston mittakaava on 1:25 000

14 13 / Jätevedenpuhdistamo v uudella kompressorilla, kuorimo-hakkimon käynti kahdessa vuorossa Verrattuna vuoden 2008 tilanteeseen jätevedenpuhdistamon kompressorin uusiminen on vaikuttanut selvästi yöaikaisten meluvyöhykkeiden laajuuteen laitoksen pohjois-, koillis- ja itäpuolella, missä yli 45 db meluvyöhykkeet ovat pienentyneet enimmillään n. 200 m. Jätevedenpuhdistamon matalan sijaintikorkeuden vuoksi muutoksella ei ole juurikaan vaikutusta laitoksen etelä- ja länsipuolen melualueisiin. Tehdyllä muutoksella ei ole myöskään ole suurta vaikutusta päiväaikaisten melualueiden laajuuteen Potkunsaaren ja Ranta-Toivalan suunnalla, koska siellä kuorimo-hakkimo sekä nippunosturin toiminta ovat pääasialliset melun aiheuttajat. (Kuvat 8 ja 9) Simuloitu tilanne, kuorimo-hakkimon ja nippunosturin käynti kolmessa vuorossa Mallinnetussa kuorimo-hakkimon ja nippunosturin kolmivuorokäyntiaikatilanteessa havaitaan, että yöaikaiset melualueet laajenisivat päiväaikaisia melualueita vastaaviksi. Tilanteessa, jossa olosuhteet ovat edulliset äänen leviämiselle, eli vesialueet ovat sulana tai jäätyneenä mutta lumipeite on vähäistä, sekä tuulen suunta on laitokselta häiriintyvien kohteiden suuntaan, voivat yöajan melutason ohjearvojen ylitykset erityisesti loma-asunnoilla lisääntyä. (Kuvat 10 ja 11).

15 14 / 33 Päiväajan klo 7 22 meluvyöhykkeet v Kuva 8. Powerflute Savon Sellu Oy:n aiheuttaman päiväaikaisen A-painotetun keskiäänitason (L Aeq 7-22 [db]) vyöhykkeet v jätevedenpuhdistamon uusitulla kompressorilla. Oletuksena mallinnuksessa on, että maan pinta on ääntä absorboiva ja vesistöt ääntä heijastavia. Laskennallisesti arvioidut melutasot ovat mahdollisia melun leviämisen kannalta suotuisissa olosuhteissa kuten tilanteissa, joissa tuuli on melulähteeltä kohteen suuntaan. Alkuperäisen kartta-aineiston mittakaava on 1:25 000

16 15 / 33 Yöajan klo 22 7 meluvyöhykkeet v Kuva 9. Powerflute Savon Sellu Oy:n aiheuttaman yöaikaisen A-painotetun keskiäänitason (L Aeq 22-7 [db]) vyöhykkeet v jätevedenpuhdistamon uusitulla kompressorilla. Oletuksena mallinnuksessa on, että maan pinta on ääntä absorboiva ja vesistöt ääntä heijastavia. Laskennallisesti arvioidut melutasot ovat mahdollisia melun leviämisen kannalta suotuisissa olosuhteissa kuten tilanteissa, joissa tuuli on melulähteeltä kohteen suuntaan. Alkuperäisen kartta-aineiston mittakaava on 1:25 000

17 16 / 33 Päiväajan klo 7 22 meluvyöhykkeet, simuloitu kuorimo-hakkimon 3- vuorokäynti Kuva 10. Powerflute Savon Sellu Oy:n aiheuttaman päiväaikaisen A-painotetun keskiäänitason (L Aeq 7-22 [db]) vyöhykkeet simuloidussa kuorimo-hakkimon 3-vuorokäynnissä. Oletuksena mallinnuksessa on, että maan pinta on ääntä absorboiva ja vesistöt ääntä heijastavia. Laskennallisesti arvioidut melutasot ovat mahdollisia melun leviämisen kannalta suotuisissa olosuhteissa kuten tilanteissa, joissa tuuli on melulähteeltä kohteen suuntaan. Alkuperäisen kartta-aineiston mittakaava on 1:

18 17 / Yöajan klo 22 7 meluvyöhykkeet, simuloitu kuorimo-hakkimon 3- vuorokäynti Kuva 11. Powerflute Savon Sellu Oy:n aiheuttaman yöaikaisen A-painotetun keskiäänitason (L Aeq 22-7 [db]) vyöhykkeet simuloidussa kuorimo-hakkimon 3-vuorokäynnissä.. Oletuksena mallinnuksessa on, että maan pinta on ääntä absorboiva ja vesistöt ääntä heijastavia. Laskennallisesti arvioidut melutasot ovat mahdollisia melun leviämisen kannalta suotuisissa olosuhteissa kuten tilanteissa, joissa tuuli on melulähteeltä kohteen suuntaan. Alkuperäisen kartta-aineiston mittakaava on 1:25 000

19 18 / 33 Päiväajan klo 7 22 yli 55 db meluvyöhykkeet v Kuva 12. Powerflute Savon Sellu Oy:n aiheuttaman päiväaikaisen A-painotetun keskiäänitason (LAeq 7-22 [db]) vyöhykkeet v jätevedenpuhdistamon uusitulla kompressorilla. Oletuksena mallinnuksessa on, että maan pinta on ääntä absorboiva ja vesistöt ääntä heijastavia. Laskennallisesti arvioidut melutasot ovat mahdollisia melun leviämisen kannalta suotuisissa olosuhteissa kuten tilanteissa, joissa tuuli on melulähteeltä kohteen suuntaan. Alkuperäisen kartta-aineiston mittakaava on 1:25 000

20 19 / 33 Yöajan klo 22 7 yli 50 db meluvyöhykkeet v Kuva 13. Powerflute Savon Sellu Oy:n aiheuttaman yöaikaisen A-painotetun keskiäänitason (L Aeq 22-7 [db]) vyöhykkeet v jätevedenpuhdistamon uusitulla kompressorilla. Oletuksena mallinnuksessa on, että maan pinta on ääntä absorboiva ja vesistöt ääntä heijastavia. Laskennallisesti arvioidut melutasot ovat mahdollisia melun leviämisen kannalta suotuisissa olosuhteissa kuten tilanteissa, joissa tuuli on melulähteeltä kohteen suuntaan. Alkuperäisen kartta-aineiston mittakaava on 1:25 000

21 20 / Ympäristömelumittausten tulokset Ympäristömelua mitattiin neljässä pisteessä tehdasalueen itä- ja eteläpuolella. Mittauspisteiden koordinaatit ja mitatut päivä- ja yöaikaiset keskiäänitasot on esitetty taulukossa 5. Pisteissä Y3 ja Y4 ei tehty melumittauksia yöaikaan tuulioloista johtuen. Taulukko 5. Ympäristömelupisteiden mittaustulokset. Numero sulkeissa vastaa erillisen laskentapisteen numeroa. piste mittausjakso L Aeq,07 22 [db] L Aeq,22 07 [db] vallitseva tuulensuunta Y1 (23) klo 13:23-16:46 ja 16:47-07: pohjoisluode Y2 (26) klo 13:51-16:36 ja 16:36-07: pohjoisluode Y3 (24) klo 08:24:43-13:23: pohjoinen Y4 (25) klo 08:53:24-14:28: pohjoinen 3.4 Erillispisteiden laskennalliset melutasot Ympäristömelun mittauspisteissä ja 26 erillisessä pisteessä lähialueen kiinteistöillä lasketut melutasot on ilmoitettu taulukossa 6. Tuuli kävi mittausten aikana enimmäkseen pohjoisluoteesta ja pohjoisesta, jolloin olosuhteet olivat suotuisat äänen leviämiselle etelän ja kaakon suuntaan. Mittaus- ja laskentatulokset vastaavat toisiaan erityisen hyvin pisteen 23 (Y1) osalta, jolloin tuuli puhalsi suoraan tehdasalueelta pisteeseen päin. Liitteen 1 taulukossa 9 on esitetty yksittäisten melulähteiden vaikutukset erillispisteiden melutasoihin siten, että eniten melua aiheuttavien lähteiden osalta 35 db ylittävät osittaismeluarvot on tehostettu sinisellä värillä. Ohjearvojen ylitykset erillispisteiden osalta on merkitty keltaisella ja oranssilla (vrt. kuitenkin kappale 4. Yhteenveto ja johtopäätökset). Taulukon tietoja voi hyödyntää meluntorjunnan suunnittelussa.

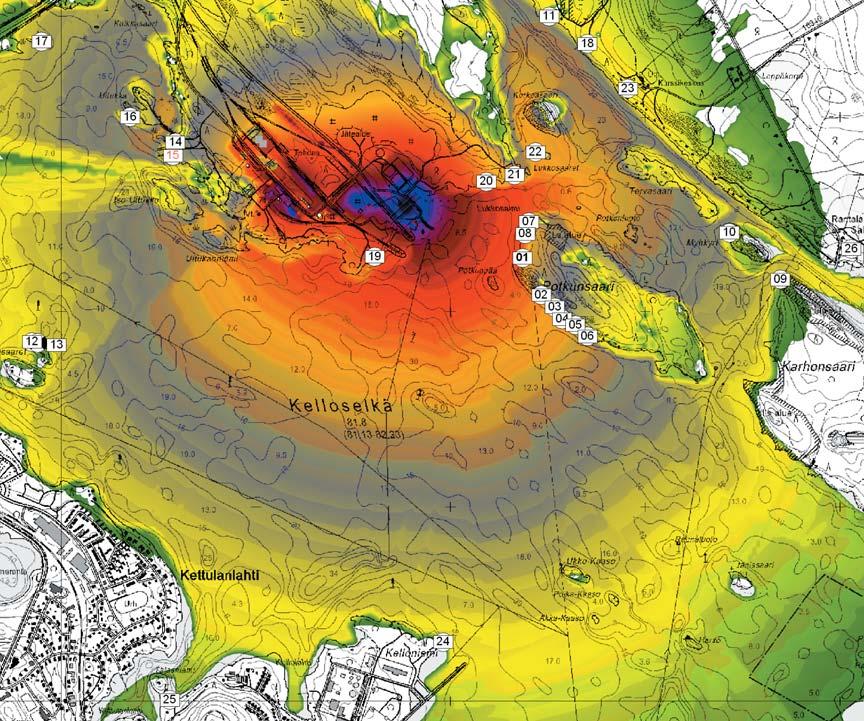

22 21 / 33 Kuva 14. Päiväaikaiset melutasot erillisillä laskentapisteillä.

23 22 / 33 Kuva 15. Yöaikaiset melutasot erillisillä laskentapisteillä.

24 23 / 33 Taulukko 6. Erillisten laskentapisteiden sijainnit ja etäisyydet tehdasalueen lähimmältä reunalta sekä lasketut melutasot yö- ja päiväaikaan v ja v. 2009, mitatut tulokset v Ohjearvojen ylittyminen laskentaepävarmuus huomioon ottaen on merkitty vahvennetulla; Ranta-Toivalan suunnan kiinteistöt on korostettu sinisellä värillä. piste koordinaatit (ykj) etäisyys tehdasalueelta (Y1) (Y3) (Y2) (Y4) laskentatuloksen epävarmuus x y km [db] LAeq, v.2008 laskentatulos / mittaustulos LAeq,22 07 [db] v laskentatulos LAeq,07-22 [db] LAeq,22 07 [db] melutason muutos ΔLAeq,07-22 [db] ΔLAeq,22 07 [db] [db] / / / / / / / / Melulähteiden vaikutus erillispisteiden melutasoihin Kohdassa 6 on esitetty kunkin laskentapisteen pääasialliset melunaiheuttajat. Lähes kaikilla erillisillä laskentapisteillä eniten melua aiheuttivat kääntöpöydän reuna, puiden pudotus (nippunosturi) sekä puiden tulo sirkkeliltä. Puut kuljettimella, runkojen syöttö, kuorimo-hakkimon itäpää, hakkeensylkijä, kuorimohakkimon yleismelu, sekä vuonna 2008 jätevedenpuhdistamon kompressorin putkistoäänet ja liittymä keskimmäinen ilmastusputkeen aiheuttivat myös runsaasti melua kaikilla

25 24 / 33 erillispisteillä laskennallisen arvion perusteella. Kartonkitehtaan puhallinryhmät puolestaan vaikuttivat melutasoihin vain osalla erillispisteistä. 4. YHTEENVETO JA JOHTOPÄÄTÖKSET Laskentamallin mukaan huonoimmassa tilanteessa, jossa olosuhteet ovat edulliset äänen leviämiselle (vesialueet on oletettu heijastaviksi ja tuulen suunta on laitokselta häiriintyvien kohteiden suuntaan), 55 db:n päiväaikainen keskiäänitaso ulottuu enimmillään noin 0,9 km:n etäisyydelle ja 45 db:n meluvyöhyke enimmillään 2,4 km:n päähän kuorimo-hakkimolta. Tämä tarkoittaa, että suuri tehdasta ympäröivästä vesialueesta saarineen ja rantoineen kuuluu 45 db:n meluvyöhykkeeseen ja että Potkunsaaren länsi- ja lounaisrannoilla vallitsee 55 db:n keskiäänitaso päivisin. Yöaikainen 50 db keskiäänitason vyöhyke ulottuu laitoksen itäpuolella niin ikään Potkunsaaren länsirannalle; yöajan 40 db vyöhyke leviää laajimmillaan n. 2,3 km etäisyydelle laitokselta. Näillä alueilla sijaitsee sekä asuinrakennuksia että loma-asutusta. Melun kulkeutuminen laajalle alueelle johtuu vesistön pinnan ääntä heijastavasta vaikutuksesta. Ranta-alueille tullessaan melu vaimenee maanpinnan absorptiovaikutuksesta, mistä johtuu, että mm. Ranta-Toivalassa meluvyöhyke jää vesialueelle. Verrattuna vuoden 2008 tilanteeseen jätevedenpuhdistamon kompressorin uusiminen on vaikuttanut selvästi yöaikaisten meluvyöhykkeiden laajuuteen laitoksen pohjois-, koillis- ja itäpuolella, missä yli 45 db meluvyöhykkeet ovat pienentyneet enimmillään n. 200 m ja laskeneet yöaikaista melutasoa häiriintyvillä kohteilla parhaimmillaan 2,4 db. Laitoksen yhteenlaskettu äänitehotaso on tehdyn muutoksen myötä laskenut vuoden 2008 arvosta 127,2 db arvoon 126,1 db. Tehdyllä muutoksella ei kuitenkaan ole vaikutusta päiväaikaisten melualueiden laajuuteen laitoksen etelä- ja länsipuolen melualueisiin matalan päästökorkeutensa vuoksi, eikä niin ikään Potkunsaaren ja Ranta-Toivalan suunnalla, koska siellä kuorimo-hakkimo sekä nippunosturin toiminta ovat pääasialliset melun aiheuttajat. Simuloidussa kuorimo-hakkimon ja nippunosturin kolmivuorokäyntiaikatilanteessa havaitaan, että yöaikaiset melualueet laajenisivat päiväaikaisia melualueita vastaaviksi. Huonoimmassa tilanteessa, jossa olosuhteet ovat edulliset äänen leviämiselle, eli vesialueet ovat sulana, tai jäätyneenä mutta lumipeite on vähäistä, sekä tuulen suunta on laitokselta häiriintyvien kohteiden suuntaan, voivat yöajan melutason ohjearvojen ylitykset erityisesti loma-asunnoilla lisääntyä. Kiinteistöjen käyttötarkoituksesta riippuva ohjearvo loma-asunnoilla on 45 db ja yöajan 40 db. Mikäli laskennallisia tuloksia verrataan kyseiseen ohjearvoon, Maanmittauslaitoksen karttatiedoista saatavan kiinteistöjen käyttötarkoituksen perusteella molemmat ohjearvot ylittyisivät 9 kiinteistöllä, päiväajan ohjearvo 2 kiinteistöllä sekä yöajan ohjearvo 2 kiinteistöllä. Ohjearvojen ylitykset tapahtuisivat huonoimmassa tilanteessa, jossa olosuhteet ovat edulliset äänen leviämiselle (vesialueet on oletettu heijastaviksi ja tuulen suunta on laitokselta häiriintyvien kohteiden suuntaan). Käyttötarkoituksen todentamisen on joissain tapauksissa todettu olevan ongelmallista, joten tältä osin vertailua ohjearvoihin ei voida tehdä kattavasti. Laskennan tulosten perusteella huonoimmassa mallinnetussa tilanteessa päädytään osalla kiinteistöistä sekä lähistön luonnonsuojelualueilla valtioneuvoston antamien melutasojen ohjearvojen ylittymiseen. Sääolosuhteet mittaushetkellä (jäätilanne ja tuulen suunnat) mahdollistivat ympäristömelun mittauspisteiden sijoittamisen ainoastaan verraten kauas tehtaasta. Kuitenkin verrattaessa

26 25 / 33 laskennallisen arvion tuloksia mittaustuloksiin voidaan havaita niiden olevan erityisesti Kallaveden rannalla sijaitsevilla mittauspisteillä yhtenevät laskennallisen tarkastelun kanssa. Kuorimo-hakkimon ja tukkien vastaanoton ja vielä vuonna 2008 jätevedenpuhdistamon melulähteet aiheuttivat selvästi suurimman osan tehdasalueen aiheuttamasta ympäristömelusta. Nämä melulähteet sijaitsevat vesistön rannalla, osa myös ympäristöön nähden korkealla ja melu leviää monista lähteistä vesistön suuntaan. Lähes kaikilla erillisillä laskentapisteillä eniten melua aiheuttivat kääntöpöydän reuna, puiden pudotus (nippunosturi) sekä puiden tulo sirkkeliltä. Myös puut kuljettimella, runkojen syöttö, kuorimo-hakkimon itäpää, hakkeensylkijä ja kuorimo-hakkimon yleismelu aiheuttivat myös runsaasti melua kaikilla erillispisteillä laskennallisen arvion perusteella. Kartonkitehtaan puhallinryhmät puolestaan vaikuttivat melutasoihin vain osalla erillispisteistä. Lähinnä kuorimo-hakkimolla sijaitsevien melulähteiden melun impulssimaisuus on otettu laskennallisessa tarkastelussa huomioon lisäämällä niiden äänitehotasoihin impulssimaisuuskorjaus impulssimaisen melun ajalta. Niin ikään melun kapeakaistaisuus on otettu huomioon laskentamallissa lisäämällä kapeakaistaisten melulähteiden äänitehotasoihin kapeakaistaisuuskorjaus. Nyt tehdyn selvityksen pohjalta voidaan optimoida laitoksen meluntorjuntatoimien ratkaisuvaihtoehtoja sekä simuloida mahdollisten vaimennussuunnitelmien vaikutus tehtaan aiheuttamiin ympäristömelutasoihin. Jyväskylässä Mika Laita FM, tutkija

27 26 / KIRJALLISUUSLUETTELO Eurasto ym. 1990: Eurasto, R., Lahti, T. & Sysiö, P. 1990: Ympäristömelu lähteet leviäminen arviointi Ympäristöministeriö. Ympäristönsuojeluosasto. Selvitys 92. Helsinki Kragh ym. 1982: Kragh, J., Andersen, B. & Jakobsen, J. 1982: Environmental noise from Industrial Plants. General Prediction Method. - Danish Acoustical Laboratory. Report no Lahti 2003: Lahti, T. 2003: Ympäristömelun arviointi ja torjunta. Ympäristöopas 101. Ympäristöministeriö. Ympäristönsuojeluosasto. Edita Oy, Helsinki. 126 s. Nordtest 1991: Industrial plants: noise emissions - Nordtest method. NT ACOU 080. SFS 4846: Akustiikka. Melulähteiden äänitehotason määrittäminen. Kartoitusmenetelmä. Suomen standardisoimisliitto Sosiaali- ja terveysministeriö 1997: Sisäilmaohje Sosiaali- ja terveysministeriön oppaita 1997:1. Helsinki Sosiaali- ja terveysministeriö 2003: Asumisterveysohje. Asuntojen ja muiden oleskelutilojen fysikaaliset, kemialliset ja mikrobiologiset tekijät. ISBN Sosiaali- ja terveysministeriön oppaita 2003:1. Helsinki 2003.

28 27 / MELULÄHTEET JA MELUN AIHEUTTAJAT ERILLISPISTEILLÄ Taulukko 7. Melulähteet mittausjärjestyksessä. Tunnus Melulähde Äänitehotaso Toimintaaika Korkeus LwA Päivä Yö (dba) (min) (min) (m) sspi01-08 ilmastusputki v sspi01 ilmastusputki sspi02-08 jätevedenpuhdistamo, kompressorin putkistoäänet v sspi03-08 jätevedenpuhdistamo, liittymä keskimmäinen ilmastusputkeen v sspi03 jätevedenpuhdistamo, liittymä keskimmäinen ilmastusputkeen sspi04 jätevedenpuhdistamo, ilmastusputki pohjoisreunalla sspi05-08 kompressorihuone, tuuletussäleikkö v sspi05 kompressorihuone sspi06-08 kompressorihuone, tuuletussäleikkö v sspi07 kuorimorakennus sspi08 kuorimorakennus sspi09 kuorimo, poistopuhallin sspi10 kuorimo, poistopuhallin sspi11 kuorimo, huippuimuri sspi12 kuorimo, poistopuhallin sspi13 kuorimo sspi14 kuorimo, poistopuhallin sspi15 kuorimo, poistopuhallin sspi16 kuorimo, yleismelu sspi17 säleikkö sspi18 LTO4 puhaltimen moottori sspi19 LTO4 poisto sspi20 LTO3 moottori sspi21 LTO3 poisto sspi22 tuloilmasäleikkö sspi23 LTO2 moottori sspi24 LTO2 poisto sspi25 LTO1 moottori sspi26 LTO1 poisto sspi27 tuloilmasäleikkö sspi28 puhallinryhmä sspi29 puhallinryhmä sspi30 puhallinryhmä sspi31 yhde puhaltimessa sspi32 poistopuhallin sspi33 poistopuhallin sspi34 poistopuhallin sspi35 poistopuhallin sspi36 hönkäputki mittausyhteellä suuntaava sspi37 poistopuhallin sspi38 poistopuhallin n:o 3 TD sspi39 poistopuhallin n:o 2 TD sspi40 poistopuhallin n:o1 TD sspi41 ilmasäleikkö länsi sspi42 ilmasäleikkö keski

29 28 / 33 Tunnus Melulähde Äänitehotaso Toimintaaika Korkeus LwA Päivä Yö (dba) (min) (min) (m) sspi43 ilmasäleikkö itä sspi44 poisto massatornin seinässä suuntaava sspi45 hakeputket sspi46 sykloni sspi47 hakkeensylkijä sspi48 muuntoasema hakekentällä sspi49 puskutraktori Liebherr sspi50 puskutraktori Liebherr sspi51 puskutraktori Liebherr sspi52 puskutraktori Liebherr telaääni sspi53 runkojen syöttö sspi54 puiden pudotus (nippunosturi) sspi55 puut kuljettimella sspi56 katkaisusirkkeli sspi57 katkaisusirkkeli, aukko suuntaava sspi58 puut sirkkeliltä impulssim sspi59 kaukalon ulkopuolelta sspi60 kääntöpöytä, reuna imp sspi61 kääntöpöytä, keskeltä sspi62 kuorimon seinusta sspi63 kuorimon itäpää sspi64 kuorimon eteläsivu sspi65 kuorimo eteläsivu rejekti sspi66 voimalaitos puhaltimet suuntaava alas sspi67 voimalaitos puhaltimet suuntaava alas sspi68 voimalaitos savukaasupuhaltimen moottori sspi69 voimalaitos hakeputki sspi70 haihduttamo oviaukko avoinna sspi71 haihduttamo oviaukko kiinni sspi72 esihaihduttamo oviaukko avoinna sspi73 liettämö poistoilmapuhallin suuntaava sspi74 piippu sspi75-08 kompressori v ssvi01 traktori ssvi02 traktori ssvi03 pyöräkuormaaja ssvi04 kurottaja ssvi05 kurottaja

30 29 / 33 Taulukko 8. Melulähteet äänitehotason mukaan järjestettynä Tunnus Melulähde Äänitehotaso Toimintaaika LwA Päivä Yö Korkeus (dba) (min) (min) (m) sspi75-08 kompressori v sspi60 kääntöpöytä, reuna imp sspi16 kuorimo, yleismelu sspi54 puiden pudotus (nippunosturi) sspi58 puut sirkkeliltä impulssim sspi47 hakkeensylkijä sspi55 puut kuljettimella sspi53 runkojen syöttö sspi03-08 jätevedenpuhdistamo, liittymä keskimmäinen ilmastusputkeen v sspi29 puhallinryhmä sspi31 yhde puhaltimessa sspi49 puskutraktori Liebherr sspi63 kuorimon itäpää sspi02-08 jätevedenpuhdistamo, kompressorin putkistoäänet v sspi52 puskutraktori Liebherr telaääni sspi30 puhallinryhmä sspi50 puskutraktori Liebherr sspi73 liettämö poistoilmapuhallin suuntaava sspi51 puskutraktori Liebherr sspi44 poisto massatornin seinässä suuntaava sspi28 puhallinryhmä sspi08 kuorimorakennus sspi56 katkaisusirkkeli sspi48 muuntoasema hakekentällä sspi59 kaukalon ulkopuolelta ssvi04 kurottaja ssvi05 kurottaja sspi07 kuorimorakennus sspi57 katkaisusirkkeli, aukko suuntaava sspi62 kuorimon seinusta sspi67 voimalaitos puhaltimet suuntaava alas sspi24 LTO2 poisto sspi01-08 ilmastusputki v sspi64 kuorimon eteläsivu sspi04 jätevedenpuhdistamo, ilmastusputki pohjoisreunalla sspi61 kääntöpöytä, keskeltä sspi45 hakeputket sspi66 voimalaitos puhaltimet suuntaava alas sspi65 kuorimo eteläsivu rejekti sspi05 kompressorihuone sspi21 LTO3 poisto sspi19 LTO4 poisto sspi70 haihduttamo oviaukko avoinna sspi11 kuorimo, huippuimuri ssvi03 pyöräkuormaaja

31 30 / 33 Tunnus Melulähde Äänitehotaso Toimintaaika Korkeus LwA Päivä Yö (dba) (min) (min) (m) sspi34 poistopuhallin sspi26 LTO1 poisto sspi27 tuloilmasäleikkö ssvi01 traktori ssvi02 traktori sspi43 ilmasäleikkö itä sspi32 poistopuhallin sspi36 hönkäputki mittausyhteellä suuntaava sspi12 kuorimo, poistopuhallin sspi69 voimalaitos hakeputki sspi33 poistopuhallin sspi22 tuloilmasäleikkö sspi72 esihaihduttamo oviaukko avoinna sspi38 poistopuhallin n:o 3 TD sspi10 kuorimo, poistopuhallin sspi42 ilmasäleikkö keski sspi40 poistopuhallin n:o1 TD sspi17 säleikkö sspi46 sykloni sspi14 kuorimo, poistopuhallin sspi37 poistopuhallin sspi09 kuorimo, poistopuhallin sspi18 LTO4 puhaltimen moottori sspi13 kuorimo sspi35 poistopuhallin sspi25 LTO1 moottori sspi41 ilmasäleikkö länsi sspi39 poistopuhallin n:o 2 TD sspi23 LTO2 moottori sspi03 jätevedenpuhdistamo, liittymä keskimmäinen ilmastusputkeen sspi20 LTO3 moottori sspi15 kuorimo, poistopuhallin sspi01 ilmastusputki sspi68 voimalaitos savukaasupuhaltimen moottori sspi71 haihduttamo oviaukko kiinni sspi05-08 kompressorihuone, tuuletussäleikkö v sspi06-08 kompressorihuone, tuuletussäleikkö v sspi74 piippu

32 31 / 33 Taulukko 9. Melun aiheuttajat Päivä erillispisteillä Yö Melulähde Laskpiste kääntöpöytä, reuna imp. sspi puiden pudotus (nippunosturi) sspi puut sirkkeliltä impulssim. sspi runkojen syöttö sspi puut kuljettimella sspi kuorimo-hakkimon itäpää sspi hakkeensylkijä sspi kuorimo-hakkimo, yleismelu sspi kuorimo-hakkimorakennus sspi puhallinryhmä sspi katkaisusirkkeli sspi kaukalon ulkopuolelta sspi puhallinryhmä sspi kuorimo-hakkimon eteläsivu sspi puhallinryhmä sspi kuorimo-hakkimorakennus sspi kuorimo-hakkimon seinusta sspi kääntöpöytä, keskeltä sspi puskutraktori Liebherr telaääni sspi puskutraktori Liebherr sspi puskutraktori Liebherr sspi yhde puhaltimessa sspi puskutraktori Liebherr sspi kurottaja ssvi kurottaja ssvi kuorimo-hakkimo, huippuimuri sspi katkaisusirkkeli, aukko suuntaava 0 sspi LTO2 poisto sspi kompressorihuone sspi kuorimo-hakkimo, poistopuhallin sspi kuorimo-hakkimo, poistopuhallin sspi

33 32 / 33 Melulähde Päivä Yö Laskpiste LTO3 poisto sspi LTO4 poisto sspi hakeputket sspi poistopuhallin sspi kuorimo-hakkimo, poistopuhallin 6 sspi kuorimo-hakkimo, poistopuhallin sspi LTO1 poisto sspi tuloilmasäleikkö sspi hönkäputki mittausyhteellä suunt. 270 sspi poistopuhallin sspi voimalaitos puhaltimet suuntaava alas sspi kuorimo-hakkimo sspi Poistopuhallin sspi voimalaitos puhaltimet suuntaava alas sspi Tuloilmasäleikkö sspi kuorimo-hakkimo, poistopuhallin sspi jvp, liittymä keskimm. ilmastusputkeen sspi Säleikkö sspi Ilmastusputki sspi Poistopuhallin sspi kuorimo-hakkimo eteläsivu rejekti sspi poistopuhallin sspi LTO1 moottori sspi LTO4 puhaltimen moottori sspi sykloni sspi Traktori ssvi Traktori ssvi LTO2 moottori sspi LTO3 moottori sspi

34 33 / 33 Melulähde Päivä Yö Laskpiste pyöräkuormaaja ssvi liettämö poistoilmapuhallin suunt. 270 sspi muuntoasema hakekentällä sspi poisto massatornin seinässä suunt. 0 sspi ilmasäleikkö itä sspi poistopuhallin n:o 3 TD10-17 sspi haihduttamo oviaukko avoinna sspi piippu sspi ilmasäleikkö keski sspi poistopuhallin n:o1 TD10-15 sspi voimalaitos hakeputki sspi esihaihduttamo oviaukko avoinna sspi poistopuhallin n:o 2 TD10-16 sspi ilmasäleikkö länsi sspi haihduttamo oviaukko kiinni sspi voimalaitos savuk.puhaltimen moottori sspi

35 Kellonaika: 15:36:45 Mittauspaikan tunnus: sspi1 Mittauspaikka: 1 Kohde: jätevedenpuhdistamo, kompressorin putkistoäänet Mittauksen tunnus: ssspe001uk Mittauskorkeus: 1,5 m Mittausetäisyys: 10 m vanha db 68,0 72,3 75,7 73,6 88,3 95,9 97,9 96,6 83,3 101,9 uusi db 65,0 65,6 81,5 82,3 77,9 80,3 74,3 65,0 < 40 87,1

36 Kellonaika: 15:36:45 Mittauspaikan tunnus: sspi2 Mittauspaikka: 2 Kohde: jätevedenpuhdistamo, kompressorin putkistoäänet Mittauksen tunnus: ssspe002 Mittauskorkeus: 1,5 m Mittausetäisyys: 10 m db 77,3 83,4 84,3 86,5 98,2 105,0 104,4 105,2 92,4 110,0

37 Kellonaika: 15:41:47 Mittauspaikan tunnus: sspi3 Mittauspaikka: 3 Kohde: jätevedenpuhdistamo, ilmastusputki pohjoisreunalla Mittauksen tunnus: ssspe003uk Mittauskorkeus: 1,5 m Mittausetäisyys: 10 m vanha db 68,0 72,3 75,7 73,6 88,3 95,9 97,9 96,6 83,3 101,9 uusi

38 Kellonaika: 15:41:47 Mittauspaikan tunnus: sspi4 Mittauspaikka: 4 Kohde: jätevedenpuhdistamo, ilmastusputki pohjoisreunalla Mittauksen tunnus: ssspe004 Mittauskorkeus: 6 m Mittausetäisyys: 12 m db 66,7 74,6 83,4 88,2 95,4 96,2 95,6 91,6 66,7 101,4

39 Kellonaika: 15:46:53 Mittauspaikan tunnus: sspi5 Mittauspaikka: 5 Kohde: uusi kompressori Mittauksen tunnus: ssspe005uk Mittauskorkeus: 2,5 m Mittausetäisyys: 1 m vanha Hz 31, LwA db 32,3 64,5 58,8 62,8 63,7 66,8 69,7 66,1 54,4 83,0 uusi db 66,3 71,0 75,6 84,4 91,6 92,9 97,3 90,0 71,0 100,0

40 Kellonaika: 15:49:47 Mittauspaikan tunnus: sspi6 Mittauspaikka: 6 Kohde: kuorimorakennus Mittauksen tunnus: ssspe006 Mittauskorkeus: 6 m Mittausetäisyys: 12 m db 61,9 94,1 88,4 92,4 93,3 96,4 99,2 95,7 84,0 103,8

41 Kellonaika: 15:51:55 Mittauspaikan tunnus: sspi7 Mittauspaikka: 7 Kohde: kuorimorakennus Mittauksen tunnus: ssspe007 Mittauskorkeus: 7 m Mittausetäisyys: 9 m db 87,1 95,0 96,3 96,3 94,0 101,4 99,5 95,0 87,6 106,1

42 Kellonaika: 16:01:09 Mittauspaikan tunnus: sspi8 Mittauspaikka: 8 Kohde: kuorimo, poistopuhallin Mittauksen tunnus: ssspe008 Mittauskorkeus: 2,5 m Mittausetäisyys: 1 m db 70,7 77,5 79,8 85,7 84,8 85,1 82,9 73,7 64,2 91,4

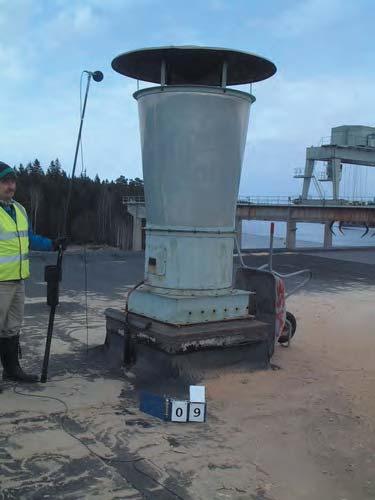

43 Kellonaika: 16:03:11 Mittauspaikan tunnus: sspi9 Mittauspaikka: 9 Kohde: kuorimo, poistopuhallin Mittauksen tunnus: ssspe009 Mittauskorkeus: 2,5 m Mittausetäisyys: 1 m db 70,5 79,3 81,6 88,2 89,2 85,3 83,9 77,6 67,0 93,8

44 Kellonaika: 16:04:56 Mittauspaikan tunnus: sspi10 Mittauspaikka: 10 Kohde: kuorimo, huippuimuri Mittauksen tunnus: ssspe010 Mittauskorkeus: 0,5 m Mittausetäisyys: 1,5 m db 67,8 88,0 92,1 87,9 92,8 92,3 88,3 82,1 72,1 98,7

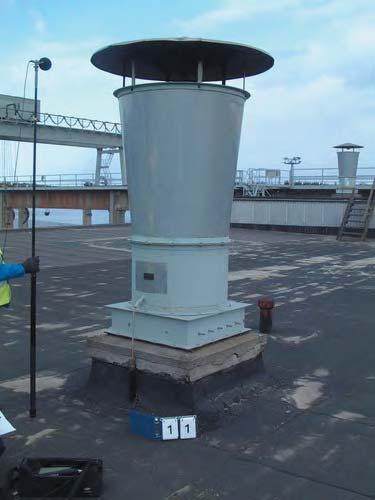

45 Kellonaika: 16:06:49 Mittauspaikan tunnus: sspi11 Mittauspaikka: 11 Kohde: kuorimo, poistopuhallin Mittauksen tunnus: ssspe011 Mittauskorkeus: 0,5 m Mittausetäisyys: 1,5 m db 62,0 77,3 84,2 92,4 90,1 81,3 74,4 69,6 56,2 95,1

46 Kellonaika: 16:07:56 Mittauspaikan tunnus: sspi12 Mittauspaikka: 12 Kohde: kuorimo Mittauksen tunnus: ssspe012 Mittauskorkeus: 0,5 m Mittausetäisyys: 1,5 m db 64,8 75,7 83,1 88,2 83,7 78,8 73,8 69,7 56,1 91,0

47 Kellonaika: 16:10:42 Mittauspaikan tunnus: sspi13 Mittauspaikka: 13 Kohde: kuorimo, poistopuhallin 6 Mittauksen tunnus: ssspe013 Mittauskorkeus: 2,5 m Mittausetäisyys: 1 m db 56,0 71,4 79,8 89,1 87,4 78,6 72,4 67,0 57,7 92,0

48 Kellonaika: 16:12:36 Mittauspaikan tunnus: sspi14 Mittauspaikka: 14 Kohde: kuorimo, poistopuhallin Mittauksen tunnus: ssspe014 Mittauskorkeus: 2,5 m Mittausetäisyys: 1 m db 56,8 72,7 79,6 85,3 81,8 75,5 68,3 63,1 50,1 88,1

49 Kellonaika: 9:50:13 Mittauspaikan tunnus: sspi17 Mittauspaikka: 17 Kohde: LTO4 puhaltimen moottori Mittauksen tunnus: ssspe017 Mittauskorkeus: 4,5 m Mittausetäisyys: 1 m db 48,5 76,7 82,9 83,9 83,6 84,0 82,8 79,9 73,1 91,1

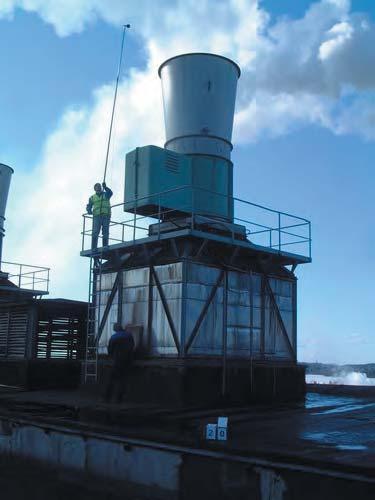

50 Kellonaika: 9:52:17 Mittauspaikan tunnus: sspi18 Mittauspaikka: 18 Kohde: LTO4 poisto Mittauksen tunnus: ssspe018 Mittauskorkeus: 9 m Mittausetäisyys: 1 m db 53,6 88,3 86,1 92,7 94,0 92,7 88,1 82,8 77,8 99,1

51 Kellonaika: 9:53:00 Mittauspaikan tunnus: sspi19 Mittauspaikka: 19 Kohde: LTO3 moottori Mittauksen tunnus: ssspe019 Mittauskorkeus: 4,5 m Mittausetäisyys: 1 m db 49,3 71,1 83,2 84,0 81,9 79,0 72,6 67,6 55,9 88,6

52 Kellonaika: 9:55:13 Mittauspaikan tunnus: sspi20 Mittauspaikka: 20 Kohde: LTO3 poisto Mittauksen tunnus: ssspe020 Mittauskorkeus: 9 m Mittausetäisyys: 1 m db 52,6 78,9 87,7 93,0 95,2 93,5 90,2 83,2 73,6 99,8

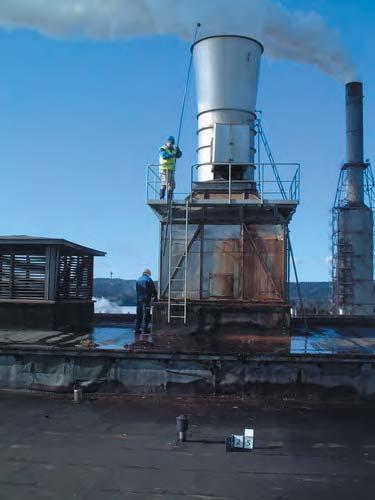

53 Kellonaika: 9:59:56 Mittauspaikan tunnus: sspi23 Mittauspaikka: 23 Kohde: LTO2 poisto Mittauksen tunnus: ssspe023 Mittauskorkeus: 9 m Mittausetäisyys: 1 m db 52,3 71,6 93,5 96,2 97,2 95,2 89,8 82,5 73,0 102,1

54 Kellonaika: 10:01:41 Mittauspaikan tunnus: sspi24 Mittauspaikka: 24 Kohde: LTO1 moottori Mittauksen tunnus: ssspe024 Mittauskorkeus: 4,5 m Mittausetäisyys: 1 m db 52,8 64,2 85,2 84,5 83,1 80,9 76,6 70,0 61,7 90,0

55 Kellonaika: 10:03:22 Mittauspaikan tunnus: sspi25 Mittauspaikka: 25 Kohde: LTO1 poisto Mittauksen tunnus: ssspe025 Mittauskorkeus: 9 m Mittausetäisyys: 1 m db 56,5 70,1 90,0 90,5 92,4 90,5 85,3 78,9 72,8 97,3

56 Kellonaika: 10:07:23 Mittauspaikan tunnus: sspi27 Mittauspaikka: 27 Kohde: puhallinryhmä Mittauksen tunnus: ssspe027 Mittauskorkeus: 4,3 m Mittausetäisyys: 1 m db 61,6 75,1 103,5 102,4 101,4 99,8 93,9 86,7 79,3 108,2

57 Kellonaika: 10:08:48 Mittauspaikan tunnus: sspi28 Mittauspaikka: 28 Kohde: puhallinryhmä Mittauksen tunnus: ssspe028 Mittauskorkeus: 4,3 m Mittausetäisyys: 1 m db 61,7 75,5 105,6 105,8 105,4 103,4 97,1 90,2 82,4 111,4

58 Kellonaika: 10:10:03 Mittauspaikan tunnus: sspi29 Mittauspaikka: 29 Kohde: puhallinryhmä Mittauksen tunnus: ssspe029 Mittauskorkeus: 4,3 m Mittausetäisyys: 1 m db 61,5 74,3 105,1 103,5 103,5 102,2 96,5 89,9 82,2 110,0

59 Kellonaika: 10:11:23 Mittauspaikan tunnus: sspi30 Mittauspaikka: 30 Kohde: yhde puhaltimessa Mittauksen tunnus: ssspe030 Mittauskorkeus: 1,7 m Mittausetäisyys: 3 m db 63,1 74,4 107,1 107,1 103,0 101,0 92,7 84,9 75,5 111,4

60 Kellonaika: 10:13:44 Mittauspaikan tunnus: sspi31 Mittauspaikka: 31 Kohde: poistopuhallin Mittauksen tunnus: ssspe031 Mittauskorkeus: 3,7 m Mittausetäisyys: 1 m db 55,3 73,0 89,2 89,4 90,6 87,6 80,4 74,5 69,3 95,6

61 Kellonaika: 10:14:49 Mittauspaikan tunnus: sspi32 Mittauspaikka: 32 Kohde: poistopuhallin Mittauksen tunnus: ssspe032 Mittauskorkeus: 3,7 m Mittausetäisyys: 1 m db 54,5 71,3 87,4 89,5 90,3 86,3 81,4 74,8 69,5 95,0

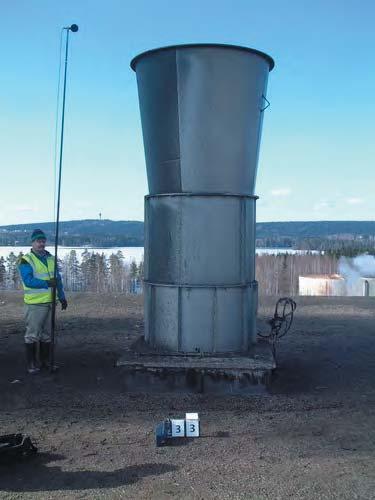

62 Kellonaika: 10:16:05 Mittauspaikan tunnus: sspi33 Mittauspaikka: 33 Kohde: poistopuhallin Mittauksen tunnus: ssspe033 Mittauskorkeus: 4 m Mittausetäisyys: 1 m db 56,0 75,4 87,4 91,3 94,8 87,7 84,0 79,1 72,7 97,7

63 Kellonaika: 10:17:11 Mittauspaikan tunnus: sspi34 Mittauspaikka: 34 Kohde: poistopuhallin Mittauksen tunnus: ssspe034 Mittauskorkeus: 4 m Mittausetäisyys: 1 m db 51,4 75,6 82,9 86,2 84,6 81,7 75,4 68,2 61,0 90,5

64 Kellonaika: 10:18:49 Mittauspaikan tunnus: sspi35 Mittauspaikka: 35 Kohde: hönkäputki mittausyhteellä suuntaava 270 Symmetrinen/Suuntaava: suuntaava Mittauksen tunnus: ssspe035 Mittauskorkeus: 1,5 m Mittausetäisyys: 1 m db 55,5 68,3 84,5 88,3 90,8 88,4 85,6 78,7 69,3 95,2

65 Kellonaika: 10:20:56 Mittauspaikan tunnus: sspi36 Mittauspaikka: 36 Kohde: poistopuhallin Mittauksen tunnus: ssspe036 Mittauskorkeus: 3,5 m Mittausetäisyys: 1 m db 49,0 66,7 79,2 85,5 87,3 86,2 81,2 74,9 66,0 91,9

66 Kellonaika: 10:22:59 Mittauspaikan tunnus: sspi37 Mittauspaikka: 37 Kohde: poistopuhallin n:o 3 TD10-17 Mittauksen tunnus: ssspe037 Mittauskorkeus: 3,5 m Mittausetäisyys: 1 m db 48,5 63,7 82,2 88,9 89,3 88,0 80,6 72,0 62,7 94,1

67 Kellonaika: 10:23:59 Mittauspaikan tunnus: sspi38 Mittauspaikka: 38 Kohde: poistopuhallin n:o 2 TD10-16 Mittauksen tunnus: ssspe038 Mittauskorkeus: 3,5 m Mittausetäisyys: 1 m db 45,5 61,8 79,6 85,1 84,7 81,4 74,8 66,6 57,3 89,5

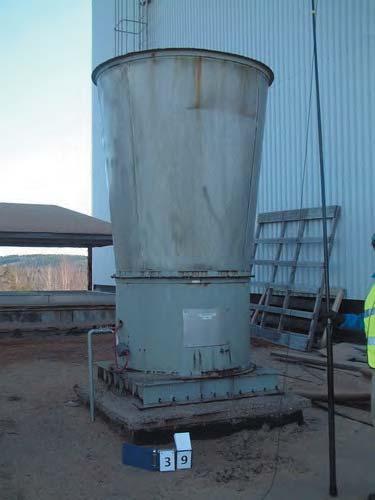

68 Kellonaika: 10:25:58 Mittauspaikan tunnus: sspi39 Mittauspaikka: 39 Kohde: poistopuhallin n:o1 TD10-15 Mittauksen tunnus: ssspe039 Mittauskorkeus: 4,5 m Mittausetäisyys: 1 m db 47,0 61,9 80,6 89,5 88,6 85,0 78,3 69,6 61,4 93,3

69 Kellonaika: 10:31:04 Mittauspaikan tunnus: sspi43 Mittauspaikka: 43 Kohde: poisto massatornin seinässä suuntaava 0 Symmetrinen/Suuntaava: suuntaava Mittauksen tunnus: ssspe043 Mittauskorkeus: 7 m Mittausetäisyys: 5,5 m db 59,5 74,4 94,5 100,5 103,7 103,4 98,6 90,7 82,0 108,3

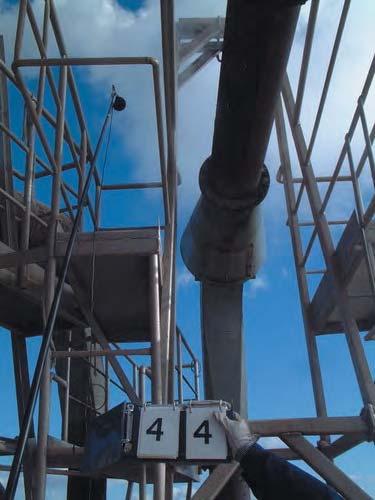

70 Kellonaika: 10:36:42 Mittauspaikan tunnus: sspi44 Mittauspaikka: 44 Kohde: hakeputket Mittauksen tunnus: ssspe044 Mittauskorkeus: 5 m Mittausetäisyys: 1 m db 40,2 59,6 69,3 75,0 87,4 95,2 97,3 94,6 85,3 101,0

71 Kellonaika: 10:38:20 Mittauspaikan tunnus: sspi45 Mittauspaikka: 45 Kohde: sykloni Mittauksen tunnus: ssspe045 Mittauskorkeus: 5 m Mittausetäisyys: 1 m db 43,5 70,7 72,9 75,7 82,8 86,2 87,6 85,4 76,3 92,2

72 Kellonaika: 10:57:47 Mittauspaikan tunnus: sspi47 Mittauspaikka: 47 Kohde: hakkeensylkijä Mittauksen tunnus: ssspe047 Mittauskorkeus: 7 m Mittausetäisyys: 50 m db 68,2 86,8 88,0 96,2 103,3 110,2 114,5 113,9 105,6 118,4

73 Kellonaika: 11:00:01 Mittauspaikan tunnus: sspi48 Mittauspaikka: 48 Kohde: muuntoasema hakekentällä Mittauksen tunnus: ssspe048 Mittauskorkeus: 2 m Mittausetäisyys: 25 m db 55,6 83,4 71,9 88,4 90,4 97,0 100,7 99,5 87,5 104,5

74 Kellonaika: 12:15:55 Mittauspaikan tunnus: sspi57 Mittauspaikka: 57 Kohde: katkaisusirkkeli, aukko suuntaava 0 Symmetrinen/Suuntaava: suuntaava Mittauksen tunnus: ssspe057 Mittauskorkeus: 12,5 m Mittausetäisyys: 1 m db 56,2 70,3 79,3 87,9 93,1 98,1 97,8 94,9 89,3 102,8

75 Kellonaika: 12:17:47 Mittauspaikan tunnus: sspi58 Mittauspaikka: 58 Kohde: puut sirkkeliltä impulssim, Mittauksen tunnus: ssspe058 Mittauskorkeus: 12,5 m Mittausetäisyys: 1 m db 70,0 79,8 92,8 106,9 112,5 110,2 104,2 99,8 91,0 115,7

76 Kellonaika: 12:20:32 Mittauspaikan tunnus: sspi59 Mittauspaikka: 59 Kohde: kaukalon ulkopuolelta Mittauksen tunnus: ssspe059 Mittauskorkeus: 8 m Mittausetäisyys: 3 m db 69,5 81,9 91,7 98,4 98,7 97,2 95,7 91,4 81,8 104,2

77 Kellonaika: 12:23:31 Mittauspaikan tunnus: sspi60 Mittauspaikka: 60 Kohde: kääntöpöytä, reuna imp, Mittauksen tunnus: ssspe060 Mittauskorkeus: 6 m Mittausetäisyys: 3 m db 75,4 91,8 100,0 110,6 113,0 111,8 107,9 103,6 92,8 117,5

78 Kellonaika: 12:28:11 Mittauspaikan tunnus: sspi62 Mittauspaikka: 62 Kohde: kuorimon seinusta Mittauksen tunnus: ssspe062 Mittauskorkeus: 5 m Mittausetäisyys: 2 m db 77,5 83,1 89,3 96,6 97,4 95,9 94,5 89,0 80,2 102,7

79 Kellonaika: 12:32:57 Mittauspaikan tunnus: sspi63 Mittauspaikka: 63 Kohde: kuorimon itäpää Mittauksen tunnus: ssspe063 Mittauskorkeus: 5 m Mittausetäisyys: 5 m db 76,3 87,4 99,3 105,2 104,9 102,7 100,9 95,9 85,6 110,3

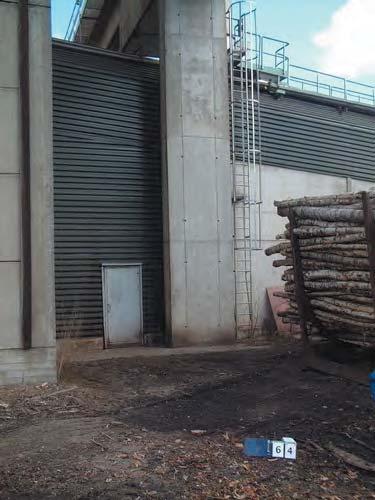

80 Kellonaika: 12:38:14 Mittauspaikan tunnus: sspi64 Mittauspaikka: 64 Kohde: kuorimon eteläsivu Mittauksen tunnus: ssspe064 Mittauskorkeus: 3 m Mittausetäisyys: 20 m db 66,0 83,3 92,8 97,9 96,5 92,1 88,3 80,7 62,7 101,8

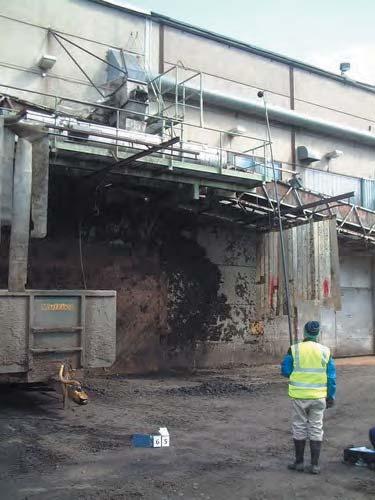

81 Kellonaika: 12:42:51 Mittauspaikan tunnus: sspi65 Mittauspaikka: 65 Kohde: kuorimo eteläsivu rejekti Mittauksen tunnus: ssspe065 Mittauskorkeus: 5 m Mittausetäisyys: 10 m db 65,2 75,9 80,8 87,7 90,1 95,9 96,1 93,3 83,4 100,8

82 Kellonaika: 13:17:47 Mittauspaikan tunnus: sspi68 Mittauspaikka: 68 Kohde: voimalaitos savukaasupuhaltimen moottori Mittauksen tunnus: ssspe068 Mittauskorkeus: 1,5 m Mittausetäisyys: 2 m db 52,0 64,8 73,2 72,6 76,9 79,7 80,9 75,5 66,7 85,4

83 Kellonaika: 13:33:14 Mittauspaikan tunnus: sspi70 Mittauspaikka: 70 Kohde: haihduttamo oviaukko avoinna Mittauksen tunnus: ssspe070 Mittauskorkeus: 2 m Mittausetäisyys: 1 m db 55,3 73,3 82,7 87,3 92,7 94,3 92,5 86,3 78,4 98,8

84 Kellonaika: 13:36:44 Mittauspaikan tunnus: sspi71 Mittauspaikka: 71 Kohde: haihduttamo oviaukko kiinni Mittauksen tunnus: ssspe071 Mittauskorkeus: 2 m Mittausetäisyys: 4 m db 53,0 65,2 76,0 76,3 78,0 80,1 79,2 67,9 < 40 85,3

85 Kellonaika: 13:38:06 Mittauspaikan tunnus: sspi72 Mittauspaikka: 72 Kohde: esihaihduttamo oviaukko avoinna Mittauksen tunnus: ssspe072 Mittauskorkeus: 2 m Mittausetäisyys: 4 m db 43,2 57,1 79,3 81,8 90,0 89,8 87,7 82,6 73,6 94,8

86 Kellonaika: 13:41:27 Mittauspaikan tunnus: sspi73 Mittauspaikka: 73 Kohde: liettämö poistoilmapuhallin suuntaava 270 Symmetrinen/Suuntaava: suuntaava Mittauksen tunnus: ssspe073 Mittauskorkeus: 5,5 m Mittausetäisyys: 2 m db 51,2 66,7 79,3 88,8 108,7 100,2 91,5 82,4 74,5 109,4
