Julkisivuverhouksen palotesti

Transkriptio

1 RAPORTTI SPU Isolering AB Box GÖTEBORG Julkisivuverhouksen palotesti (Liitteet: 1 18) - Käännös englanninkielisestä raportista - Testimenetelmä Tässä raportissa kuvataan rakennusmenetelmä, testausolosuhteet ja saadut tulokset, kun tietty, tässä kuvattu rakenne-elementti testattiin hyväksytyssä testausmenetelmässä määritetyllä tavalla. SP FIRE 105, päivätty 5. painos Tuote Julkisivuverhous Tuotteen määritys - SPU AL 150 -eristyslevy - Cembrit Urban Nature -levyt asennettuina puulistoille Rahoittajat SPU Isolering AB Cembrit Tepro AB Box 184 Box GÖTEBORG STOCKHOLM Sverige Sverige Rahoittajat ovat sopineet, että kumallakin heistä on oikeus käyttää tätä testiraporttia toisistaan riippumattomasti. Laboratoriot ovat Ruotsin hyväksyntä- ja vaatimustenmukaisuusarviointiviraston (SWEDAC) Ruotsin lainsäädännön mukaisesti valtuuttamia. Tämän raportin saa kopioida vain kokonaisena, ellei osittaiseen kopiointiin ole saatu ennalta kirjallista lupaa raportin julkaisseelta laboratoriolta.

2 Päivämääärä Viite Sivu PX21802EN 2 (7) - Käännös - 1 Testin tarkoitus Testin tarkoituksena oli määrittää palon leviäminen kappaleessa 2 kuvatussa julkisivuverhouksessa. 2 Testinäytteet Puulistoille asennetuista sementtikuitulevyistä muodostuvat testinäytteet ja PIR-materiaalia olevat julkisivulevyjen ja -listojen taakse asennetut eristyslevyt. Julkisivuverhouksen palotestejä varten julkisivurakenne asennettiin SP:n kevytbetoniselle testausrungolle. Julkisivuverhouksen mitat (leveys korkeus) olivat mm. 2.1 Testinäytteen toimitus Rahoittajat valitsivat ja toimittivat testinäytteen materiaalin. Materiaali saapui SP:lle Eristyslevyt valmisti SPU Isolering AB ja julkisivulevyt Cembrit Tepro AB. 2.1 Rakenteen kuvaus julkisivuverhous Puulistoille asennetuista sementtikuitulevyistä koostuvat testinäytteet ja PIR-materiaalia olevat julkisivulevyjen ja -listojen taakse asennetut eristyslevyt. Taustapuolelta ja ulospäin näkyvä julkisivuverhous rakennettiin PIR-eristyslevyistä, joiden kummallekin puolelle on laminoitu alumiinifolio. Levylajiksi valittiin SPU AL 150, jonka nimellistiheys on kg/m 3. Levyjen nimellismitat (pituus leveys paksuus) olivat millimetriä. Kukin levy kiinnitettiin testausrunkoon kahdella tapilla. Eristyslevyjen ulkopuolella oli pystysuuntaiset puulistat, joiden mitat (leveys paksuus) olivat millimetriä ja millimetriä asennettuina. Katso liite 6. Pystysuuntaiset puulistat kiinnitettiin testausrunkoon kahdella ruuvilla kuhunkin kiinnityskohtaan. Kiinnityskohtien kärkiväli oli 500 millimetriä. Valituista EPDM-tiivistenauhoista Cembrit Gummiremsa V47 asennettiin ohuelle puulistalle (28 70 mm) ja Cembrit Gummiremsa V97 leveälle puulistalle (28 95 mm). Cembrit Urban Nature -tyyppiset kuitusementtilevyt, joiden paksuus on 8 millimetriä, kiinnitettiin listoihin ruuveilla. Levyjen mitat, sijoitus ja kiinnityskohdat näkyvät liitteistä 7 9. Levyt kiinnitettiin CL-SW 4,5x3,6-UN -tyyppisillä ruuveilla. Vaakasuuntainen alumiininen Cembrit foglist HI Ox 16x45 ALU -tyyppinen peitelista asennettiin levyjen vaakasaumoihin. Levyjen pystysaumojen leveys oli noin 8 millimetriä. Julkisivun yläreunaan jätettiin noin 20 millimetrin ilmarako julkisivulevyjen ja räystään välille. SP Ruotsin teknillinen tutkimuslaitos

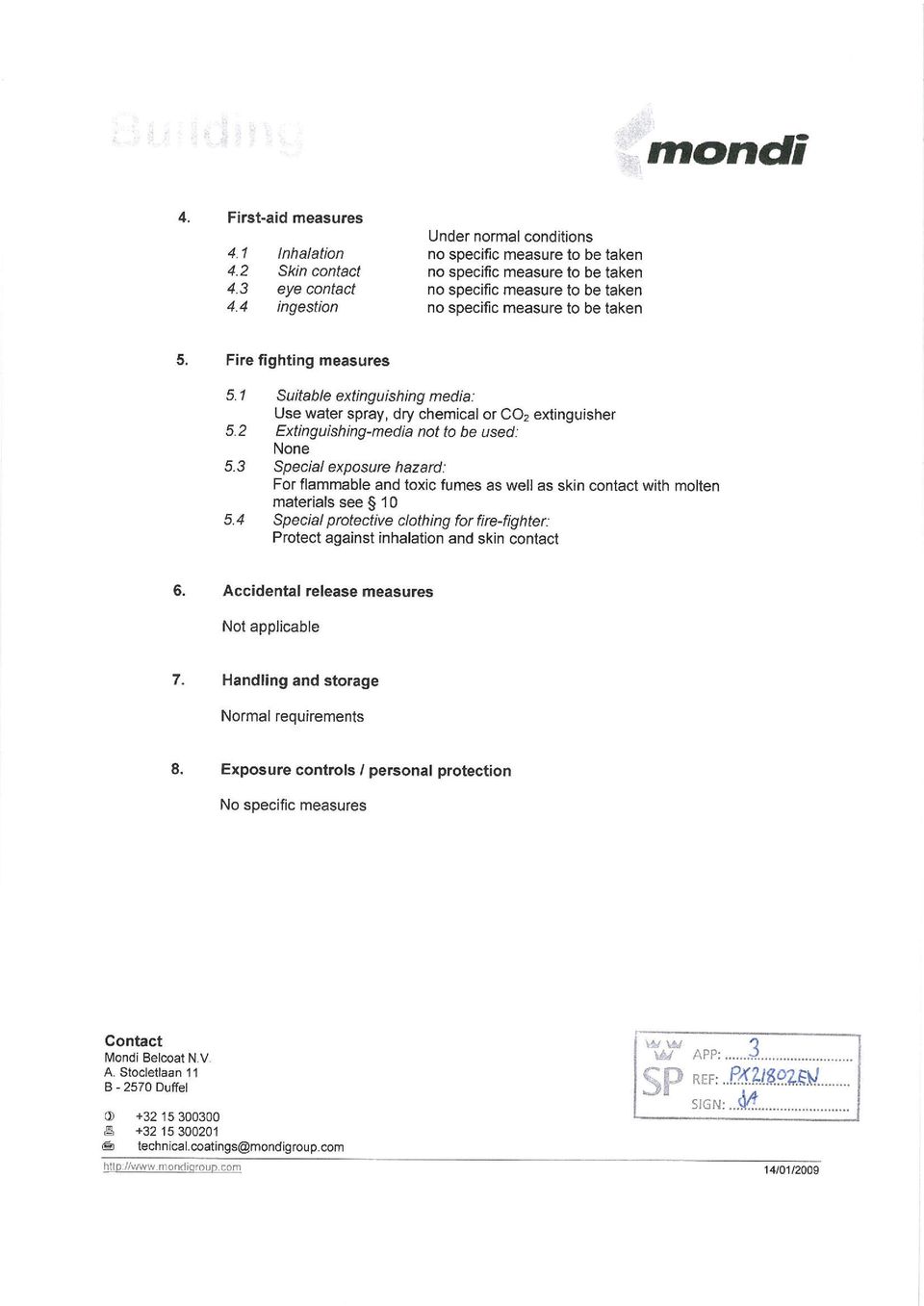

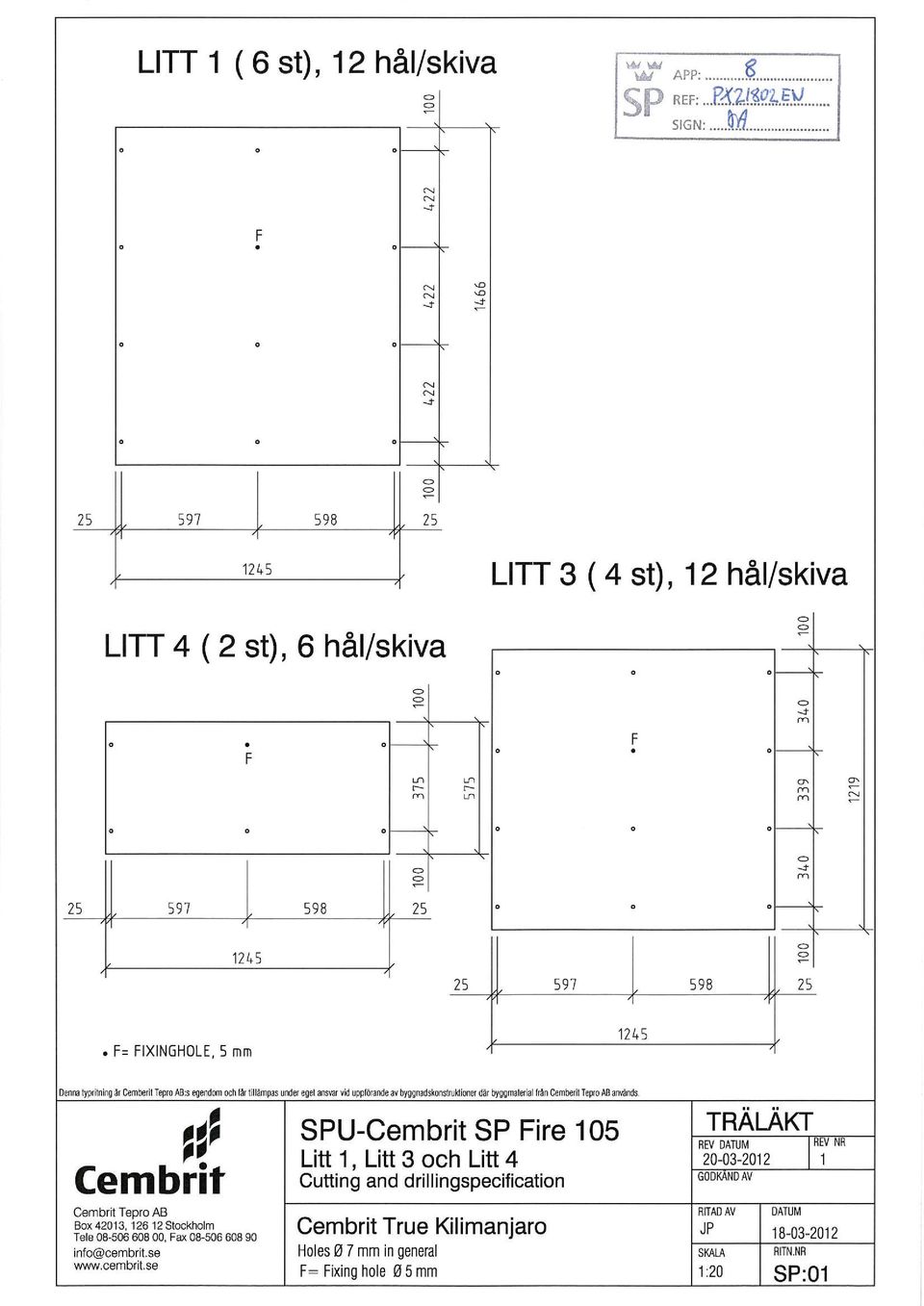

3 Kahden valeikkunan pielet ja julkisivun alareuna olivat teräslevyä. Testausrungon ja julkisivuverhouksen vaakasaumojen väli tiivistettiin mineraalivillaeristyslevyillä. PIR- eristeen ja räystään väli sekä PIR-eristeen ja testausrungon alareunan väli tiivistettiin mineraalivillalla. Julkisivuverhouksen rakenne näkyy liitteinä 1 9 olevista rahoittajan piirustuksista ja määrityksistä. 2.3 Asennus TK Bygg AB asensi julkisivuverhouksen rahoittajan antamien ohjeiden mukaisesti. Testausjärjestely selostetaan liitteissä Käännös Testausolosuhteet Julkisivuverhousta säilytettiin ennen testiä SP:n uunihallissa. Uunihallin lämpötila oli tuona aikana keskimäärin 16 C ja suhteellinen kosteus 50 prosenttia. 2.5 Käytettyjen materiaalien tarkastus ja ominaisuudet Testinäytteet Paksuus Tiheys Kosteussuhde *) (mm) (Tig/m 3 ) (%) Eristyslevy Julkisivulevy ,3 Puulista ,9 Puulista ,9 *) Kosteussuhde laskettuna painonvähennyksen perusteella sen jälkeen, kun materiaali on kuumennettu 105 C:n lämpötilaan. Tarkastus tehtiin näytteen avulla, joka oli otettu testinäytteen rakentamiseen käytetyn materiaalin kanssa samasta materiaalierästä. Tarkastuksen tarkoituksena on varmistaa ja/tai määrittää testinäytteeseen sisältyvien materiaalien tiedot ja mitat. Tehtävien mittausten määrä ja käytettävät menetelmät voivat poiketa standardoidusta menetelmästä. Tuloksia ei saa siksi pitää muodollisesti pätevinä materiaalitietoina.

4 - Käännös - 3 Testausmenetelmä ja testitulokset Testi tehtiin , ja se kesti 17,3 minuuttia. Testaushallin sisäilmaolosuhteet olivat seuraavat: ilman lämpötila 18 C suhteellinen kosteus 44 % 3.1 Testin todistaja Testin todistajina olivat Kenneth Finnäs SPU Isolering AB:stä ja Joakim Pettersson Cembrit Tepro AB:stä. 3.2 Testausmenetelmä Testi aloitetaan sytyttämällä tulenlähde, joka koostuu 60 litrasta altaisiin pantua heptaanipolttoainetta. Katso liite 11. Testi päättyy siihen, kun polttoaine on palanut loppuun. 3.3 Lämpötilat Räystään lämpötila mitattiin kahdella lämpösähköparilla (C1 ja C2), joiden sijainti näkyy liitteestä 12. Mitatut lämpötilat ovat liitteessä 13. Muut lämpösähköparit (C3 Cl 3) asennettiin palon leviämisalueen ylärajalle, jotta voidaan arvioida palon leviämistä testinäytteessä. Katso liite 10. Mitatut lämpötilat ovat liitteessä Lämpövirta Testinäytteeseen kohdistuva lämpövirta mitattiin Medthermin valmistamalla lämpövirtamittarilla, joka sijoitettiin keskelle alempaa valeikkunaa. Katso liite 10. Mitatun lämpövirran arvo näkyy liitteestä Havainnot Testikohteesta otetut kuvat ovat liitteessä 18.

5 - Käännös Testin aikana tehdyt havainnot Aika min Havainnot 00:00 Heptaanitulenlähde syttyy. Testi alkaa. 01:10 Palotilasta tulee jonkin verran savua. 01:50 Palotilasta tulee runsaasti tummaa savua. 02:00 Pieniä liekkejä näkyy palotilan ulkopuolella, mutta savu sammuttaa nämä liekit. 03:15 Liekit leviävät palotilan vasemmalle yläreunalle. 03:40 Liekit ulottuvat alemman valeikkunan alareunaan. 04:30 Liekkejä on pitkin koko julkisivun alareunaa. Liekit ulottuvat alemman valeikkunan yläreunaan. 06:30 Liekit ulottuvat korkeussuunnassa julkisivun puoliväliin. 08:20 Liekit ulottuvat ylemmän valeikkunan alareunaan. 09:00 Liekit ulottuvat ylemmän valeikkunan yläreunaan. Osa liekeistä ulottuu räystääseen. 09:40 Julkisivusta kuuluu rätisevää ääntä. 10:00 Räystään ilmaraosta tulee harmahtavaa savua. 11:00 Julkisivusta putoaa jonkin verran nokihiukkasia. 11:40 Alemman valeikkunan ympärillä olevat levykomponentit ovat vääntyneet. Alemman valeikkunan alapuolella olevien julkisivulevyjen vaakasaumat paukahtelevat. 12:10 Pieniä palavia hiutaleita putoilee alas. 13:15 Liekit ulottuvat ylemmän valeikkunan alareunaan. 13:30 Räystään ilmaraosta ja ylemmän valeikkunan yläpuolelta tulee savua. Jotkin heti alemman valeikkunan alapuolella olevat levyt paukahtelevat. 14:15 15:30 Liekit ulottuvat alemman valeikkunan yläreunaan. 15:45 Liekit ulottuvat alemman valeikkunan alareunaan. 17:20 Testi päättyy. Tulenlähde sammuu. Julkisivu sammutetaan vedellä.

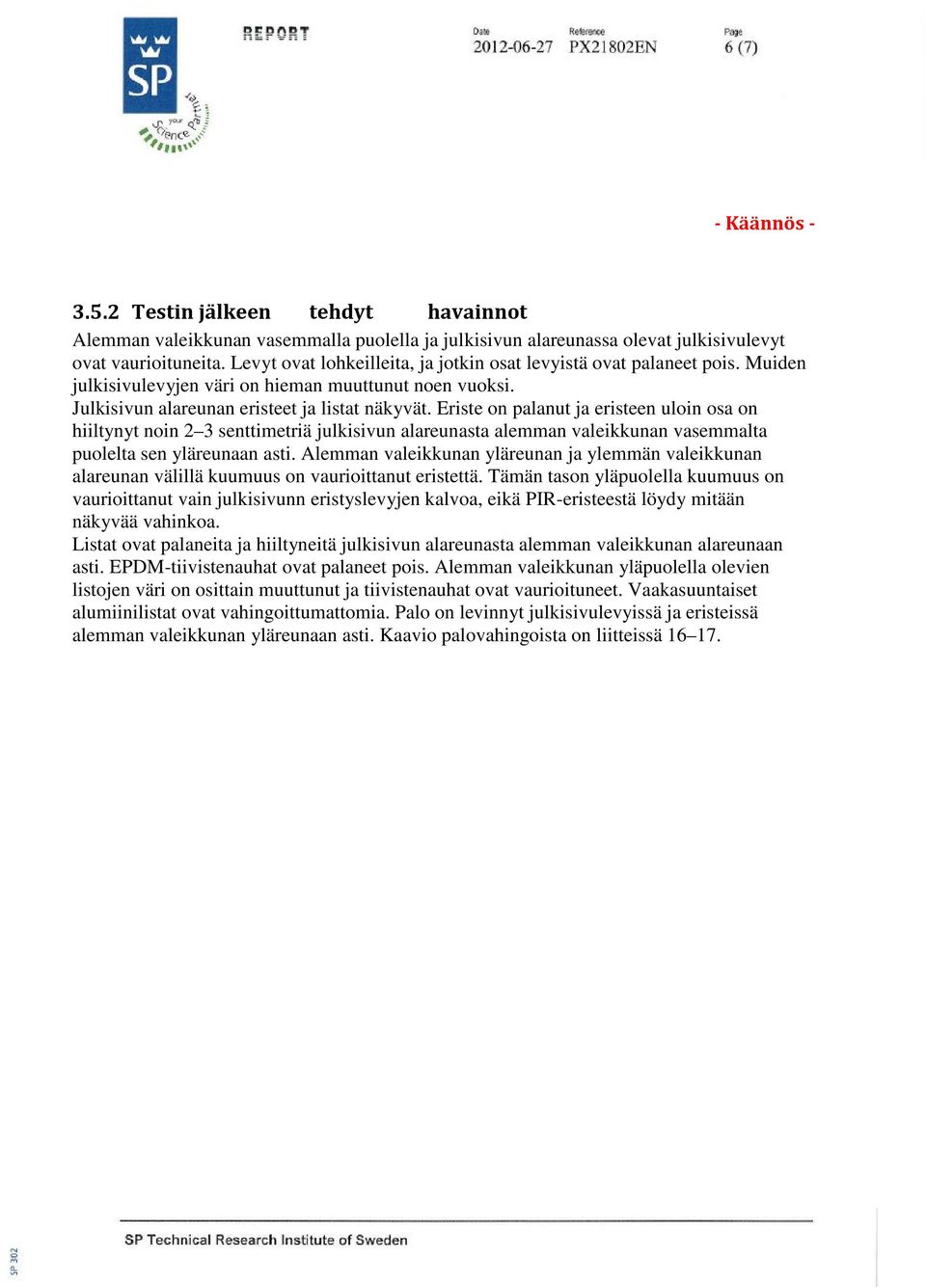

6 - Käännös Testin jälkeen tehdyt havainnot Alemman valeikkunan vasemmalla puolella ja julkisivun alareunassa olevat julkisivulevyt ovat vaurioituneita. Levyt ovat lohkeilleita, ja jotkin osat levyistä ovat palaneet pois. Muiden julkisivulevyjen väri on hieman muuttunut noen vuoksi. Julkisivun alareunan eristeet ja listat näkyvät. Eriste on palanut ja eristeen uloin osa on hiiltynyt noin 2 3 senttimetriä julkisivun alareunasta alemman valeikkunan vasemmalta puolelta sen yläreunaan asti. Alemman valeikkunan yläreunan ja ylemmän valeikkunan alareunan välillä kuumuus on vaurioittanut eristettä. Tämän tason yläpuolella kuumuus on vaurioittanut vain julkisivunn eristyslevyjen kalvoa, eikä PIR-eristeestä löydy mitään näkyvää vahinkoa. Listat ovat palaneita ja hiiltyneitä julkisivun alareunasta alemman valeikkunan alareunaan asti. EPDM-tiivistenauhat ovat palaneet pois. Alemman valeikkunan yläpuolella olevien listojen väri on osittain muuttunut ja tiivistenauhat ovat vaurioituneet. Vaakasuuntaiset alumiinilistat ovat vahingoittumattomia. Palo on levinnyt julkisivulevyissä ja eristeissä alemman valeikkunan yläreunaan asti. Kaavio palovahingoista on liitteissä

7 - Käännös - 4 Yhteenveto Kappaleessa 2 kuvattua julkisivuverhousta on palotestattu hyväksytyn SP FIRE menetelmän päivätyn 5. painoksen mukaisesti 17,3 minuutin ajan. Saadut tulokset: Räystään lämpötila ei ylittänyt 500 C:ta jatkuvasti yli kahden minuutin aikana. Räystään lämpötila ei ylittänyt 450 C:ta jatkuvasti yli 10 minuutin aikana. Seuraavan palotilaa ylemmän kerroksen ikkunan keskelle kohdistuva lämpövirta ei ollut yli 80 kw/m 2. Palo ei levinnyt julkisivuverhouksessa ylöspäin pitemmälle kuin ylemmän valeikkunan alareunaan asti. Mitään suuria julkisivuverhouksen osia ei pudonnut testin aikana alas. Tulokset kuvaavat pelkästään testinäytteiden käyttäytymistä testiolosuhteissa. Muissa olosuhteissa, esimerkiksi muunlaisessa palotilanteessa, rakenne voi käyttäytyä esitetyistä testituloksista eroavalla tavalla. SP Ruotsin teknillinen tutkimuslaitos, paloteknologia palontorjunta Testaaja Charlotta Skarin Tarkastaja PatrikJohansson

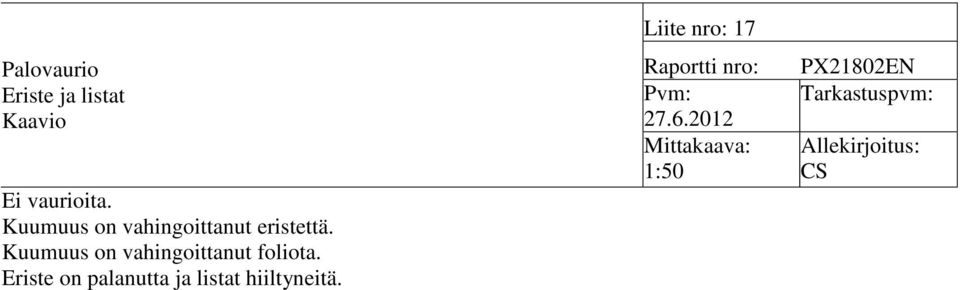

8 Palovaurio Eriste ja listat Kaavio Ei vaurioita. Kuumuus on vahingoittanut eristettä. Kuumuus on vahingoittanut foliota. Eriste on palanutta ja listat hiiltyneitä. Liite nro: 17 Raportti nro: PX21802EN Pvm: Tarkastuspvm: Mittakaava: Allekirjoitus: 1:50 CS
