Before operating your Samsung TV, please read this user manual carefully and retain it for future reference.

Transkriptio

1 Contact SAMSUNG WORLD WIDE If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care centre. Country Customer Care Centre Web Site AUSTRIA SAMSUNG ( ) BELGIUM (Dutch) (French) BOSNIA BULGARIA , CROATIA CZECH SAMSUNG ( ) Samsung Electronics Czech and Slovak, s.r.o. V Parku 2343/24, Praha 4 DENMARK FINLAND FRANCE GERMANY SAMSUNG bzw * (*0,20 /Anruf aus dem dt. Festnetz, aus dem Mobilfunk max. 0,60 /Anruf) CYPRUS only from landline, toll free GREECE SAMSUNG ( ) only from land line (+30) from mobile and land line HUNGARY 0680SAMSUNG ( ) PREMIUM ( ) ITALIA 800-SAMSUNG ( ) LUXEMBURG MONTENEGRO SLOVENIA NETHERLANDS 0900-SAMSUNG ( ) ( 0,10/Min) NORWAY POLAND * lub * * (koszt poczenia wedug taryfy operatora) PORTUGAL ROMANIA (08008 SAMSUNG) Apel GRATUIT SERBIA SLOVAKIA SAMSUNG ( ) SPAIN SWEDEN (SAMSUNG) SWITZERLAND (0800-SAMSUNG) (German) (French) UK 0330 SAMSUNG ( ) EIRE LITHUANIA LATVIA ESTONIA TURKEY Ultra High Definition User Manual Before operating your Samsung TV, please read this user manual carefully and retain it for future reference. Thank you for purchasing this Samsung product. To receive more complete service, please register your product at Model Serial No. Đ 2014 Samsung Electronics Co., Ltd. All rights reserved. BN C-00

2 Warning! Important Safety Instructions Please read the appropriate section that corresponds to the marking on your Samsung product before installing the product. CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK, DO NOT REMOVE COVER (OR BACK). THERE ARE NO USER SERVICEABLE PARTS INSIDE. REFER ALL SERVICING TO QUALIFIED PERSONNEL. This symbol indicates that high voltage is present inside. It is dangerous to make any kind of contact with any internal part of this product. This symbol indicates that important literature concerning operation and maintenance has been included with this product. The slots and openings in the cabinet and in the back or bottom are provided for necessary ventilation. To ensure reliable operation of this apparatus, and to protect it from overheating, these slots and openings must never be blocked or covered. Do not cover this apparatus in a confined space, such as a bookcase or built-in cabinet, unless proper ventilation is provided. Do not place this apparatus near or over a radiator or heat resistor, or where it is exposed to direct sunlight. Do not place a vessel containing water (vases etc.) on this apparatus, as this can result in a risk of fire or electric shock. Do not expose this apparatus to rain or place it near water (near a bathtub, washbowl, kitchen sink, or laundry tub, in a wet basement, or near a swimming pool etc.). If this apparatus accidentally gets wet, unplug it and contact an authorised dealer immediately. Make sure to pull out the power cord from the outlet before cleaning. This apparatus use batteries. In your community there might be regulations that require you to dispose of these batteries properly under environmental considerations. Please contact your local authorities for disposal or recycling information. Do not overload wall outlets, extension cords or adaptors beyond their capacity, since this can result in fire or electric shock. Power-supply cords should be routed so that they are not likely to be walked on or pinched by items placed upon or against them, paying particular attention to cords at plug end, adaptors and the point where they exit from the appliance. To protect this apparatus from a lightning storm, or when it is left unattended and unused for long periods of time, unplug it from the wall outlet and disconnect the antenna or cable system. This will prevent damage to the set due to lightning and power line surges. Before connecting the AC power cord to the DC adaptor outlet, make sure the voltage designation of the DC adaptor corresponds to the local electrical supply. Never insert anything metallic into the open parts of this apparatus. Doing so may create a danger of electric shock. To avoid electric shock, never touch the inside of this apparatus. Only a qualified technician should open this apparatus. Make sure to plug the power cord in until it is firmly inserted. When removing the power cord, make sure to hold the power plug when pulling the plug from the outlet. Do not touch the power cord with wet hands. If this apparatus does not operate normally - in particular, if there are any unusual sounds or smells coming from it - unplug it immediately and contact an authorised dealer or service centre. Be sure to pull the power plug out of the outlet if the TV is to remain unused or if you are to leave the house for an extended period of time (especially when children, elderly or disabled people will be left alone in the house). Accumulated dust can cause an electric shock, an electric leakage or a fire by causing the power cord to generate sparks and heat or the insulation to deteriorate. Be sure to contact an authorised service centre, when installing your set in a location with heavy dust, high or low temperatures, high humidity, chemical substances and where it operates for 24 hours such as the airport, the train station etc. Failure to do so may cause serious damage to your set. Use only a properly grounded plug and receptacle. An improper ground may cause electric shock or equipment damage. (Class l Equipment only.) To disconnect the apparatus from the mains, the plug must be pulled out from the mains socket, therefore the mains plug shall be readily operable. Do not allow children to hang onto the product. Store the accessories (battery, etc.) in a location safely out of the reach of children. Do not install the product in an unstable location such as a shaky self, a slanted floor or a location exposed to vibration. Do not drop or impart any shock to the product. If the product is damaged, disconnect the power cord and contact a service centre. Unplug the power cord from the power outlet and wipe the product using a soft, dry cloth. Do not use any chemicals such as wax, benzene, alcohol, thinners, insecticide, aerial freshener, lubricant or detergent. This may damage the appearance or erase the printing on the product. Apparatus shall not be exposed to dripping or splashing. Do not dispose of batteries in a fire. Do not short circuit, disassemble or overheat the batteries. Danger of explosion if battery is incorrectly replaced. Replace only with the same or equivalent type. WARNING - TO PREVENT THE SPREAD OF FIRE, KEEP CANDLES OR OTHER OPEN FLAMES AWAY FROM THIS PRODUCT AT ALL TIMES. * Figures and illustrations in this User Manual are provided for reference only and may differ from the actual product appearance. Product design and specifications may change without notice. CIS languages (Russian, Ukrainian, Kazakhs) are not available for this product, since this is manufactured for customers in EU region. English - 2

3 What's in the Box? Samsung Smart Control & Batteries (AA x 2) Remote Control & Batteries (AAA x 2) User Manual Regulatory Guide Power Cord Warranty Card (Not available in some locations) English CI Card Adapter IR Extender Cable Make sure that the following items are included with your TV. If there are any items missing, contact your local dealer. The colours and shapes of the items differ with the model. Cables not supplied with this product can be purchased separately. Open the box and check for any accessory items hidden behind or inside the packing materials. An administration fee may be charged in the following situations: (a) An engineer is called out at your request, but there will be no defect with the product (i.e., where the user manual has not been read). (b) You bring the unit to a repair centre, but there will be no defect identified the product (i.e., where the user manual has not been read). You will be informed of the administration fee amount before a technician visits. Warning: Screens can be damaged from direct pressure when handled incorrectly. We recommend lifting the TV at the edges, as shown. Do Not Touch This Screen! Attaching the TV to the Stand Make sure you have all the accessories shown, and that you assemble the stand following the provided assembly instructions. English - 3

4 Mounting the TV on the Wall [[ When you mount this TV on a wall, you should follow the instructions recommended by the manufacturer. Failure to do so may cause the TV to slide and fall, which in turn will cause serious physical injury and product damage. Installing the Wall Mount Kit (Optional) You can use the wall mount kit (not supplied) to mount the TV in the wall. For detailed information on how to install the wall mount, refer to the instructions provided with the wall mount, or contact a technician for assistance in installing with the wall mount bracket. When you select to install with the wall mount kit, Samsung Electronics is not responsible for any physical injury or product damage. Wall mount Bracket TV C Wall Mount Kit Specifications (VESA) Install your wall mount on a solid wall perpendicular to the floor. When attaching the wall mount to other building materials, please contact your local dealer. If the product is installed on a ceiling or slanted wall, it may fall and cause severe personal injury or product damage. Do not use screws that exceed the standard dimension recommended or do not comply with the VESA standard specifications. This may cause damage to the inside of the TV set. The wall mount screws are dependent on the VESA standard screw specification and may differ with the screw used. Do not fasten the screws with excessive force. This may cause physical injury or product damage. Samsung is not liable for any injury or damage caused by actions of your negligence or ill handling. Samsung is not liable for product damage or personal injury caused by improper installation with a non-vesa or nonspecified wall mount kit. Do not mount the TV at more than a 15 degree tilt. Standard dimensions for wall mount kits are shown in the table below. When using a third-party wall mount, note that the assembling screw length(c) is shown below. Product Family Inches VESA Spec.(A * B) C (mm) Standard Screw Quantity x ~21.5 UHD-TV ~ x ~21.6 M8 4 [ [ Do not install your Wall Mount Kit with your TV is On. This may lead to personal injury caused by electric shock. English - 4

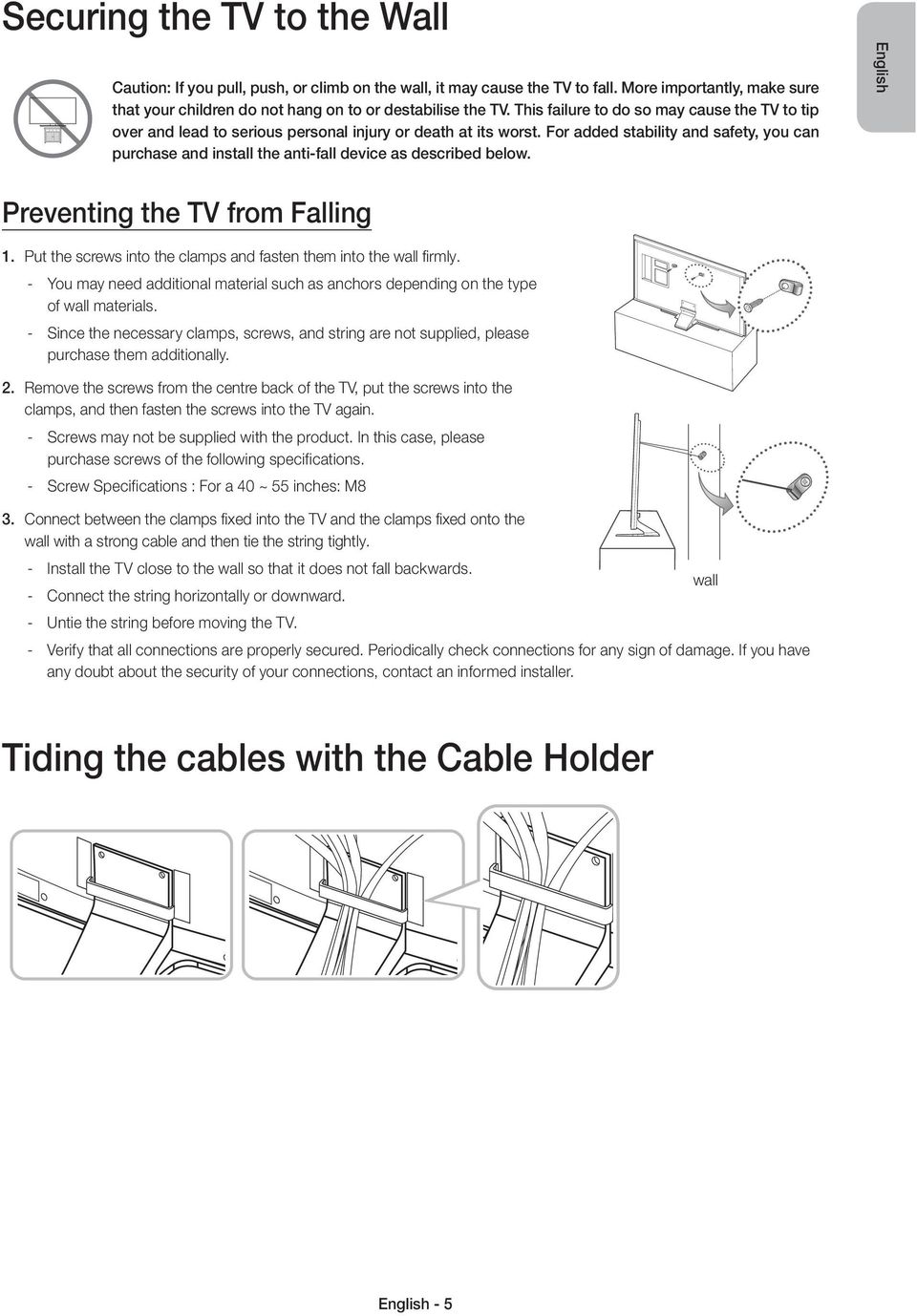

5 Securing the TV to the Wall Caution: If you pull, push, or climb on the wall, it may cause the TV to fall. More importantly, make sure that your children do not hang on to or destabilise the TV. This failure to do so may cause the TV to tip over and lead to serious personal injury or death at its worst. For added stability and safety, you can purchase and install the anti-fall device as described below. English Preventing the TV from Falling 1. Put the screws into the clamps and fasten them into the wall firmly. You may need additional material such as anchors depending on the type of wall materials. Since the necessary clamps, screws, and string are not supplied, please purchase them additionally. 2. Remove the screws from the centre back of the TV, put the screws into the clamps, and then fasten the screws into the TV again. Screws may not be supplied with the product. In this case, please purchase screws of the following specifications. Screw Specifications : For a 40 ~ 55 inches: M8 3. Connect between the clamps fixed into the TV and the clamps fixed onto the wall with a strong cable and then tie the string tightly. Install the TV close to the wall so that it does not fall backwards. wall Connect the string horizontally or downward. Untie the string before moving the TV. Verify that all connections are properly secured. Periodically check connections for any sign of damage. If you have any doubt about the security of your connections, contact an informed installer. Tiding the cables with the Cable Holder English - 5

6 Providing Proper Ventilation for Your TV When you install your TV, maintain a distance of at least 10 cm between the TV and other objects (walls, cabinet sides, etc.) to ensure proper ventilation. This failure to maintain proper ventilation may cause a fire or an operational problem with the product caused by an increase in its internal temperature. If you use parts provided by another manufacturer, it may cause a problem with the product use or physical injury caused by the product falling. Whether you install your TV with a stand or a wall-mount, make sure to use the parts authorised by Samsung Electronics. The supplied image is dependent on the model and may differ from the actual product. Touch the TV carefully as some parts can be somewhat hot. Installation with a stand. Installation with a wall-mount. 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm Turning on the TV Turn on the TV using the P button on the remote control or TV panel. The product colour and shape may vary depending on the model. You can control the TV with the TV Controller instead of the remote control. Function menu m R P TV Controller Remote control sensor When you use the Samsung Smart Control, the standby LED does not work (except for the P button). English - 6

7 Connecting to a Network Connecting the TV to a network gives you access to online services, such as Smart Hub, as well as software updates. Network Connection - Wireless Connect the TV to the Internet using a standard router or modem. English Wireless IP Router or Modem with a DHCP Server The LAN Port on the Wall LAN Cable (Not Supplied) Network Connection - Wired TV Rear Panel Connect your TV to your network using a LAN cable. The TV does not support the network speeds less than or equal to 10 Mbps. Use a Category 7 cable for the connection. Upgrading the TV with the UHD Evolution Kit (sold separately) The UHD Evolution Kit enables you to enjoy the latest features and broadcasts of the TV without purchasing a separate TV. The UHD Evolution Kit is dependent on the product and may not be available. English - 7

8 Remote Control This remote control has Braille points on the Power, Channel and Volume buttons can be used by visually impaired persons. Turns the TV on/off. Displays and selects available video sources. Gives direct access to channels. Alternately selects Teletext ON, Double, Mix or OFF. Returns to the previous channel. Turns the sound on/off. Adjusts the volume. Changes the current channel. Displays the Channel List. Opens the OSD (Menu). Quickly selects frequently used functions. Moves the cursor, selects the on-screen menu items, and changes the values shown on the TV's menu. Returns to the previous menu. Use these buttons according to the directions on the TV screen. Use these buttons with specific features. Use these buttons according to the directions on the TV screen. Brings up Smart Hub applications. Refer to the e-manual chapter, Smart Features > Smart Hub. Displays the Electronic Programme Guide (EPG). Displays information on the TV screen. Exits the menu. REC: Records whatever you are currently watching. E-MANUAL: Displays the e-manual. AD/SUBT.: Displays the Accessibility Shortcuts. ': Stops playing content. Inserting batteries (Battery size: AAA) Ensure that the polarities (+ and -) are correct Use the remote control within a distance of 7 m from the TV. Bright lights may affect the performance of the remote control. Avoid using the remote control near special fluorescent lights or neon signs. The colour and shape may vary depending on the model. English - 8

9 Samsung Smart Control Colours and shape may vary depending on the model. Ē: Turns the sound on/off. AD: Press and hold this button to bring up the Accessibility Shortcuts panel. Turns the TV on/off. Adjusts the volume. Touchpad: Place a finger on the touchpad and move Samsung Smart Control. The pointer on the screen moves. Press the touchpad to run the focused item. < > Ą Ģ: Moves the pointer or focus. RETURN: Returns to the previous menu. Additionally, you can return to the previous channel while watching TV. EXIT: Press and hold this button to exit all currently running applications. Use these buttons with specific features. Use these buttons according to the directions on the TV screen. Enable Football Mode for an optimal sports viewing experience. M.SCREEN: You can split the TV screen and use various functions such as watching TV, surfing the web, watching video, and so on. For more information, refer to the e-manual. SEARCH: Displays the search window. KEYPAD: Displays the virtual remote control on the screen, allowing you to easily enter digits, control the content, and use functions. SOURCE: Changes the source. Changes the channel. Starts voice recognition. When the microphone icon appears on the screen, say a voice command within a distance of 10 to 15 cm from the microphone and at an appropriate volume. GUIDE: Displays the digital channel broadcasting schedule. CH.LIST: Press and hold to display the Channel List. Brings up Smart Hub applications. Colour button: Use these colour buttons to access additional options specific to the feature in use. MENU: Press and hold to display a menu on the screen. REC: Press and hold to record the broadcast. INFO: Press and hold to view information about the current digital channel or media file. English Inserting batteries 1. Pull on the battery cover's notch, and then remove the cover completely. 2. Insert 2 AA alkaline batteries. Ensure that the polarities (+ and -) are correct. 3. Insert the top part of the cover into the remote control, and press the both sides of the battery cover from top to bottom. English - 9

10 Using the e-manual MENU > Support > e-manual The embedded e-manual contains information about your TV's key features. Alternatively, you can download a copy of the e-manual from Samsung's website, and read it on your computer or print it out. For information on additional functions, refer to the e-manual. To display the e-manual, use one of the following ways: On the Samsung Smart Control, press the KEYPAD button and then select e-manual on the On-Screen Remote. On the Remote Control, press the E-MANUAL button. On the TV's menu, select Support > e-manual. Loading Pages using Keywords Select Search to bring up the Search screen. Enter a search word, and then select Done. Select an item from the search results to load the corresponding page. Loading Pages from the Index Page Select Index to bring up the Index screen. Select a keyword from the list to navigate to the relevant page. Using History to Load Previously Read Pages Select Recent pages. A list of previously read pages is shown. Select a page. The e-manual jumps to the selected page. Accessing the Menu from the e-manual Select (Try Now) from the right side of a feature-description page to access the corresponding menu item and try out the feature right away. If you want to read the e-manual entry on a specific screen menu feature: On the Samsung Smart Control, press the KEYPAD button, and then select e-manual on the On-Screen Remote to load the corresponding e-manual page. On the Remote Control, press the E-MANUAL button, to load the corresponding e-manual page. The e-manual cannot be accessed from some menu screens. Loading Reference Pages Select (Link) from the right side of a feature-description page to access the corresponding reference page. Updating the e-manual to the Latest Version You can update the e-manual in the same way you update apps on the SAMSUNG APPS screen. English - 10

11 Troubleshooting If you have any questions about the TV, first refer to the Troubleshooting list below. If none of these troubleshooting tips apply, please visit and click on Support, or contact the call centre listed on the back cover of this manual. English Issues The TV does not turn on. There is no picture/video. The remote control does not work. The remote control of the cable/ set top box doesn t turn the TV on/off or adjust the volume. Solutions and Explanations Make sure that the AC power cord is securely plugged into the wall outlet and the TV. Make sure that the wall outlet is working. Try pressing the P button on the TV to make sure whether this problem is with the remote control. Check the cable connections. Remove and reconnect all cables connected to both the TV and external devices. Set the video output of each external device (Cable/Sat Box, DVD, Blu-ray, etc.) to a setting that matches the TV's input connection. Make sure that the connected devices are powered on. Make sure to select the correct input source. Reboot the connected device by unplugging and then reconnecting its power cable. Replace the remote control batteries. Make sure that the batteries are inserted with their polarities (+ and ) being correct. Clean the sensor s transmission window on the remote control. Try pointing the TV directly with the remote control within a distance of 1.5 to 1.8 m from the TV. Programme the remote control of the cable/set top box to operate the TV. For information on the SAMSUNG TV code, refer to the cable/set top box user manual. This TFT LED panel TV uses a panel consisting of sub pixels which require sophisticated technology to produce. There may, however, be a few bright or dark pixels. These pixels will have no impact on the performance of the product. To keep your TV in an optimum condition, upgrade to the latest software. Some of the features and functions above are available for specific models only. English - 11

12 Cautions about Eco Sensor and Screen Brightness The Eco Sensor measures the light in the room and optimises the brightness of the TV automatically to reduce power consumption. This causes the TV to brighten and dim automatically. To turn this function off, go to System > Eco Solution > Eco Sensor. If the screen is too dark while watching TV in a dark environment, this may be because the Eco Sensor function is on. Do not block the sensor with any material. This may decrease the screen brightness. Storage and Maintenance If a sticker was attached to the TV screen, some debris may remain after you remove the sticker. Please clean the debris off before watching TV. The exterior and screen of the product can get scratched while cleaning it. Be sure to wipe the exterior and screen carefully using a piece of soft cloth to prevent scratches. Do not spray water directly onto the product. Any liquid that enters the product may result in product failure, fire, or electric shock. Clean the product with a piece of soft damp cloth wet with a small amount of water. Do not use flammable liquids, such as benzene and thinners, and cleaning agents. English - 12

13 TV Specifications Display Resolution 3840 x 2160 Environmental Considerations Operating Temperature Operating Humidity Storage Temperature Storage Humidity 10 C to 40 C (50 F to 104 F) 10% to 80%, non-condensing -20 C to 45 C (-4 F to 113 F) 5% to 95%, non-condensing Stand Swivel (Left / Right) 0 Sound (Output) 10W x 2 English Model Name UE40HU6905 UE50HU6905 Screen Size (Diagonal) 40 inches 50 inches Dimensions (W x H x D) Body With stand Weight Without Stand With Stand Model Name Screen Size (Diagonal) Dimensions (W x H x D) Body With stand Weight Without Stand With Stand x x 68.4 mm x x mm 8.7 kg 11.4 kg UE55HU inches x x 69.0 mm x x mm 16.8 kg 19.8 kg x x 69.0 mm x x mm 14.0 kg 17.0 kg The design and specifications are subject to change without prior notice. For information about the power supply, and about power consumption, refer to the label attached to the product. Typical power consumption is measured according to IEC Ed.2 Standby mode To decrease power consumption, unplug the power cord when the TV will not be used for a long time. English - 13

14 Licences The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries. Still image warning Avoid displaying still images (such as jpeg picture files), still image elements (such as TV channel logos, stock or news bars at the bottom of the screen etc.), or programmes in panorama or 4:3 image format. Constantly displaying still pictures can cause image burn-in on the LED screen, which will affect the image quality. To reduce risk of this occurring please follow the recommendations below: Avoid displaying the same TV channel for long periods. Always try to display any image in full screen. Use the TV set s picture format menu for the best possible match. Reduce brightness and contrast to avoid the appearance of after-images. Use all TV features designed to reduce image retention and screen burn. Refer to the e-manual for more details. Recommendation - EU Only Hereby, Samsung Electronics, declares that this TV is in compliance with the essential requirements and other relevant provisions of Directive 1999/5/EC. The official Declaration of Conformity may be found at go to Support > Search Product Support and enter the model name. This equipment may only be used indoors. This equipment may be operated in all EU countries. Correct Disposal of This Product (Waste Electrical & Electronic Equipment) (Applicable in countries with separate collection systems) This marking on the product, accessories or literature indicates that the product and its electronic accessories (e.g. charger, headset, USB cable) should not be disposed of with other household waste at the end of their working life. To prevent possible harm to the environment or human health from uncontrolled waste disposal, please separate these items from other types of waste and recycle them responsibly to promote the sustainable reuse of material resources. Household users should contact either the retailer where they purchased this product, or their local government office, for details of where and how they can take these items for environmentally safe recycling. Business users should contact their supplier and check the terms and conditions of the purchase contract. This product and its electronic accessories should not be mixed with other commercial wastes for disposal. Correct disposal of the batteries in this product (Applicable in countries with separate collection systems) This marking on battery, manual or packaging indicates that the batteries in this product should not be disposed of with other household waste at the end of their working life. Where marked, the chemical symbols Hg, Cd or Pb indicate that the battery contains mercury, cadmium or lead above the reference levels in EC Directive 2006/66. If batteries are not properly disposed of, these substances can cause harm to human health or the environment. To protect natural resources and to promote material reuse, please separate batteries from other types of waste and recycle them through your local, free battery return system. English - 14

15 This page is intentionally left blank.

16 Varning! Viktiga säkerhetsanvisningar Läs överensstämmande avsnitt enligt märket på din produkt från Samsung innan du installera produkten. VAR FÖRSIKTIG! RISK FÖR ELSTÖT, ÖPPNA INTE VAR FÖRSIKTIG! FÖR ATT UNDVIKA RISK FÖR ELSTÖTAR SKALL DU INTE TA BORT (ELLER FÖRA TILLBAKA) SKYDDET. DET FINNS INGA DELAR DU KAN BYTA INUTI. ÖVERLÅT REPARATIONER TILL BEHÖRIG SERVICEPERSONAL. Den här symbolen visar att det finns hög spänning på insidan. Det är farligt att komma i kontakt med produktens insida. Den här symbolen indikerar att det finns viktig dokumentation som medföljer produkten angående dess funktion och underhåll. Facken och öppningarna i kåpan och på bak- och undersidan är till för nödvändig ventilation. För att säkerställa tillförlitlig användning av den här apparaten och skydda den från överhettning får facken och öppningarna aldrig täckas över eller täppas till. Täck inte över apparaten i ett trångt utrymme, t.ex. en bokhylla eller ett inbyggt skåp, där ventilationen inte är tillräcklig. Placera inte den här apparaten nära eller ovanför ett element eller värmeaggregat, eller där den utsätts för direkt solljus. Placera inte behållare med vatten (vaser etc.) på den här apparaten, eftersom det kan orsaka brandrisk eller risk för elektrisk kortslutning. Utsätt inte apparaten för regn och placera den inte på en plats nära vatten (vid ett badkar, tvättställ, köksvask, tvättmaskin, i en fuktig källare, nära en swimmingpool etc.). Om den här apparaten blir våt ska du koppla ur den och kontakta en auktoriserad återförsäljare direkt. Se till att dra ur strömsladden från uttaget före rengöring. Den här apparaten fungerar med batterier. Det kan finnas regler i din kommun som kräver att du gör dig av med de här batterierna på rätt sätt och enligt gällande miljölagstiftning. Kontakta din lokala kommun för information om kassering och återvinning. Överbelasta inte vägguttag, förlängningssladdar eller adaptrar eftersom detta kan medföra brandfara eller elstötar. Strömsladdar ska dras så att de inte trampas på eller kläms av föremål som placeras på eller mot dem. Var speciellt uppmärksam vid eluttagen, adaptrar och anslutningspunkten på apparaten. Koppla bort apparaten från eluttaget och dra ut sladdarna för att ytterligare skydda bildskärmen under åskväder eller när den lämnas oövervakad och oanvänd under långa perioder. Det förhindrar att utrustningen skadas på grund av blixtnedslag eller strömrusning. Innan du ansluter växelströmssladden till ett likströmsuttag, ska du se till att spänningen för likströmsadaptern överensstämmer med lokal eltillförsel. För aldrig in några metallföremål i öppningarna på den här apparaten. Om du gör det kan det orsaka skada till följd av elektrisk kortslutning. För att undvika elektrisk kortslutning ska du aldrig röra vid apparatens insidor. Endast en kvalificerad tekniker bör öppna den här apparaten. Se till att koppla in strömsladden tills den sitter fast ordentligt. När du tar bort strömsladden ska du se till att hålla i strömkontakten när du drar ut den ur uttaget. Rör inte vid strömsladden med våta händer. Om den här apparaten inte fungerar normalt speciellt om det hörs ovanliga ljud eller luktar ovanligt från den ska du omedelbart koppla ur den och kontakta en auktoriserad återförsäljare eller ett servicecenter. Se till att dra ur strömkontakten ur uttaget om TV:n inte ska användas under en längre tid eller om du ska åka från huset en längre tid (speciellt när barn, äldre och handikappade ska vara ensamma hemma). Ansamlingar av damm kan orsaka elektrisk kortslutning, elavbrott eller brand på grund av att strömsladden genererar flammor och hetta, eller att isoleringen försämras. Kontakta ett auktoriserat servicecenter när du skall installera din utrustning på en plats med mycket damm, som har höga eller låga temperaturer, som har hög luftfuktighet, med kemisk medel eller där den används dygnet runt, t.ex. på en flygplats, på en tågstation etc. Försummelse mot detta kan orsaka allvarliga skador på din utrustning. Använd en jordad kontakt och sladd. Felaktig jordning kan orsaka elektrisk kortslutning eller skada på utrustningen. (Endast utrustning av klass l.) Om du vill koppla ur apparaten från strömkällan måste kontakten dras ut ur eluttaget och därför måste den vara lätt att komma åt. Låt inte barn hänga på produkten. Förvara tillbehör (batteri etc.) på en plats där de är oåtkomligt för barn. Installera inte produkten på en instabil plats, såsom en skakig hylla, ett golv som lutar eller en plats som är utsatt för vibrationer. Tappa inte och utsätt inte produkten för stötar. Om produkten skadas ska du koppla ur strömsladden och kontakta ett servicecenter. Koppla ur strömsladden från uttaget och torka av produkten med en mjuk och torr trasa. Använd inga kemikalier, såsom vax, bensen, alkohol, tinner, insektsmedel, luftrenare, smörjmedel eller rengöringsmedel. Detta kan skada produkten eller radera trycket på den. Apparaten ska inte utsättas för dropp eller stänk. Kasta inte batterierna i en eld. Var försiktig så du inte kortsluter, plockar isär eller överhettar batterierna. Det finns risk för explosion om batteriet byts på fel sätt. Byt bara mot samma eller liknande typ. VARNING FÖR ATT FÖRHINDRA RISK FÖR BRAND, SKA DU ALLTID FÖRVARA LJUS OCH ANDRA ÖPPNA ELDLÅGOR PÅ AVSTÅND FRÅN PRODUKTEN. Utrustning som är kopplad till skyddsjord via jordat vägguttag och/eller via annan utrustning och samtidigt är kopplad till kabel-tv nät kan i vissa fall medfra risk fr brand. Fr att undvika detta skall galvanisk isolator finnas mellan utrustningen och kabel-tv-nätet vid anslutning av utrustningen till kabel-tv-nätet. * Figurer och bilder i den här bruksanvisningen är endast för referens och kan skilja sig från den verkliga produkten. Produktdesign och -specifikationer kan ändras utan föregående meddelande. CIS-språken (ryska, ukrainska, kazakstanska) är inte tillgängliga för den här produkten, eftersom den har tillverkats för kunder inom EU-området. Svenska - 2

17 Vad finns i förpackningen? Samsung Smart Control & Batterier (AA x 2) Fjärrkontroll & batterier (AAA x 2) Användarhandbok Regelguide Strömsladd Garantibevis (inte tillgängligt på alla platser) Svenska CI-kortadapter IR-förlängningskabel Försäkra dig om att följande delar följer med din TV. Kontakta din återförsäljare om det saknas något. Delarnas färg och form varierar beroende på modellen. Kablar som inte följer med kan köpas separat. Öppna kartongen och kontrollera efter tillbehör gömda bakom eller i förpackningsmaterialet. En administrationsavgift kan tillkomma i följande fall: (a) En tekniker tillkallas och det inte finns något fel på produkten (t.ex. om du inte har läst den här bruksanvisningen). (b) Du tar enheten till ett reparationscenter och det inte finns något fel på produkten (t.ex. om du inte har läst den här bruksanvisningen). Du kommer att informeras om administrationsavgiften innan teknikern besöker dig. Varning! Skärmen kan skadas från direkt tryck vid felaktig hantering. Vi rekommenderar att du lyfter TV:n i kanterna, så som visas. Rör inte vid den här skärmen! Montera TV:n på stativet Se till att du har alla tillbehör som visas och att du monterar stativet enligt medföljande monteringsanvisningar. Svenska - 3

18 Montera TV:n på väggen [[ När du monterar TV:n på väggen bör du följa anvisningarna som rekommenderas av tillverkaren. Försummelse mot detta kan leda till att TV: n glider och faller, vilket i sin tur kan orsaka allvarliga fysiska skador och skador på produkten. Installera väggmonteringssatsen (tillval) Du kan använda väggmonteringssatsen (medföljer inte) för att fästa TV:n på väggen. För detaljerad information om hur du utför en väggmontering, se de medföljande anvisningarna för väggmontering eller kontakta en tekniker för att få hjälp med att installera väggfästet. När du väljer att installera med väggmonteringssatsen ansvarar inte Samsung Electronics för någon fysisk skada eller produktskada. Väggfäste TV C Specifikationer för väggmonteringssats (VESA) Installera väggfästet på en fast vägg som är helt lodrät mot golvet. Om väggsatsen monteras i andra byggmaterial, kontakta din lokala återförsäljare. Om produkten har installerats i ett tak eller på en vägg som lutar kan det resultera i allvarlig personeller produktskador. Använd inte skruvar som överstiger det rekommenderade standardmåttet eller inte uppfyller VESAstandardspecifikationer. Detta kan orsaka skada på TV:ns insida. Skruvarna till väggfästet beror på VESA-standarden för skruvspecifikationer och kan skilja sig från de skruvar som används. Skruva inte i skruvarna för hårt. Det kan leda till fysisk skada och skador på produkten. Samsung ansvarar inte för skador som uppstår till följd av din oaktsamhet eller felhantering. Samsung ansvarar inte för produkt- eller personskada som uppstår till följd av felaktig montering med en väggmonteringssats som inte är VESA-certifierad. Montera inte TV:n i mer än 15 graders lutning. Standardmåtten för väggmonteringssatser visas i tabellen nedan. När du använder ett väggfäste från tredje part ska du observera monteringsskruvens längd (C) som visas nedan. Produktfamilj Tum VESA-spec. (A * B) C (mm) Standardskruv Kvantitet UHD-TV x ,5~21, ,8~21,8 400 x ,6~21,6 M8 4 [ [ Installera inte väggmonteringssatsen när TV:n är påslagen. Det kan leda till personskada på grund av elstötar. Svenska - 4

19 Fästa TV:n på väggen Varning! Om du drar i, trycker på eller klättrar på väggen kan det göra att TV:n faller ned. I synnerhet är det viktigt att barn inte hänger på eller gör TV:n ostadig. Försummelse mot detta kan leda till att TV:n välter och orsakar allvarlig personskada eller till dödsfall i värsta fall. För ökad stabilitet och säkerhet kan du köpa och installera antifall-skyddsenheten som beskrivs nedan. Hindra TV:n från att falla Svenska 1. Skruva i skruvarna i klämmorna och fäst dem ordentligt i väggen. Det kan krävas ytterligare material, t.ex. förankringar, beroende på typ av vägg. Eftersom nödvändiga klämmor, skruvar och band inte medföljer måste dessa köpas separat. 2. Ta bort skruvarna från TV:ns baksida i mitten, sätt skruvarna i klämmorna och dra sedan åt skruvarna i TV:n igen. Skruvar kanske inte medföljer produkten. I så fall ska du köpa skruvar med följande specifikationer. Specifikationer för skruvar: För en 40 ~ 55 tums: M8 3. Anslut klämmorna på TV:n med klämmorna på väggen med ett starkt band och knyt bandet ordentligt. Montera TV:n nära väggen så att den inte faller bakåt. vägg Anslut bandet horisontellt eller nedåt. Knyt upp bandet innan du flyttar TV:n. Se till att alla anslutningar sitter fast ordentligt. Kontrollera anslutningarna periodvis avseende tecken på skador. Om du har några frågor angående säkerheten för dina anslutningar ska du kontakta en utbildad installatör. Ordna kablarna med kabelhållaren Svenska - 5

20 Tillhandahålla fullgod ventilation för din TV När du installerar TV:n ska du hålla ett avstånd på minst 10 cm mellan TV:n och andra föremål (väggar, höljets sidor etc.) för att säkerställa lämplig ventilation. Underlåtenhet att upprätthålla fullgod ventilation kan resultera i brand eller funktionsproblem med produkten orsakat av att den invändiga temperaturen stiger. Om du använder delar från en annan tillverkare kan det orsaka ett problem med produkten eller fysisk skada på grund av att produkten faller. Om du installerar din TV med ett stativ eller ett väggfäste ska du endast använda delar som auktoriserats av Samsung Electronics. Den medföljande bilden varierar beroende på modell och kan skilja sig åt från den faktiska produkten. Var försiktig när du rör vid TV:n eftersom vissa delar kan vara något varma. Installation med stativ. Installation med väggfäste. 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm Slå på TV:n Slå på TV:n med knappen P på fjärrkontrollen eller TV-panelen. Produktens färg och form kan variera beroende på modellen. Du kan styra TV:n med TV-kontrollen i stället för fjärrkontrollen. Funktionsmeny m R P TV-kontroll Mottagare för fjärrkontrollen Vid användning med Samsung Smart Control, fungerar inte LED-lampan för standby-läge (förutom för P-knappen). Svenska - 6
