PUUN KÄYTTÖ SILTARAKENTEISSA

Koko: px
Aloita esitys sivulta:

Download "PUUN KÄYTTÖ SILTARAKENTEISSA"

Transkriptio

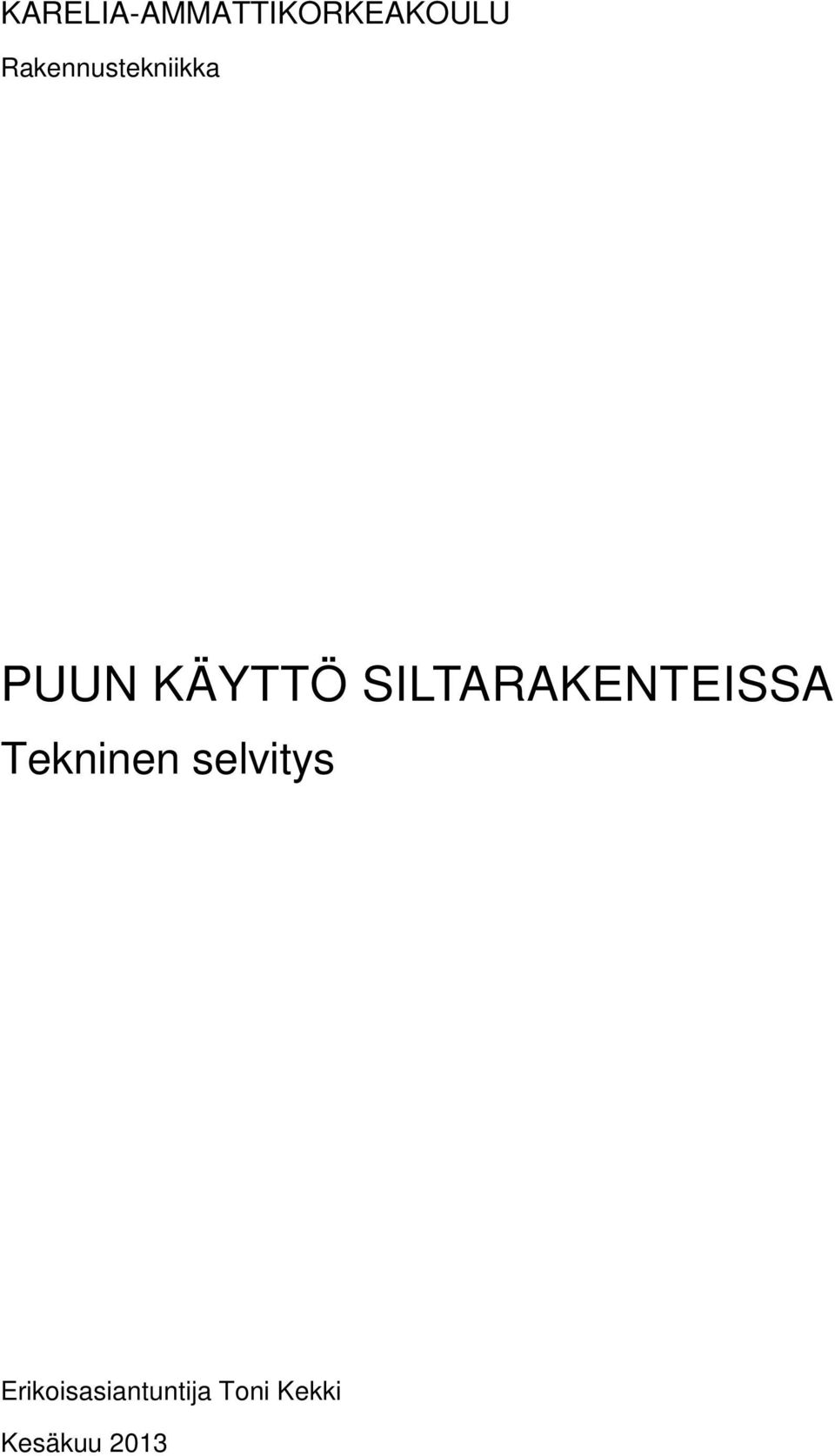

1 KARELIA-AMMATTIKORKEAKOULU Rakennustekniikka PUUN KÄYTTÖ SILTARAKENTEISSA Tekninen selvitys Erikoisasiantuntija Toni Kekki Kesäkuu 2013

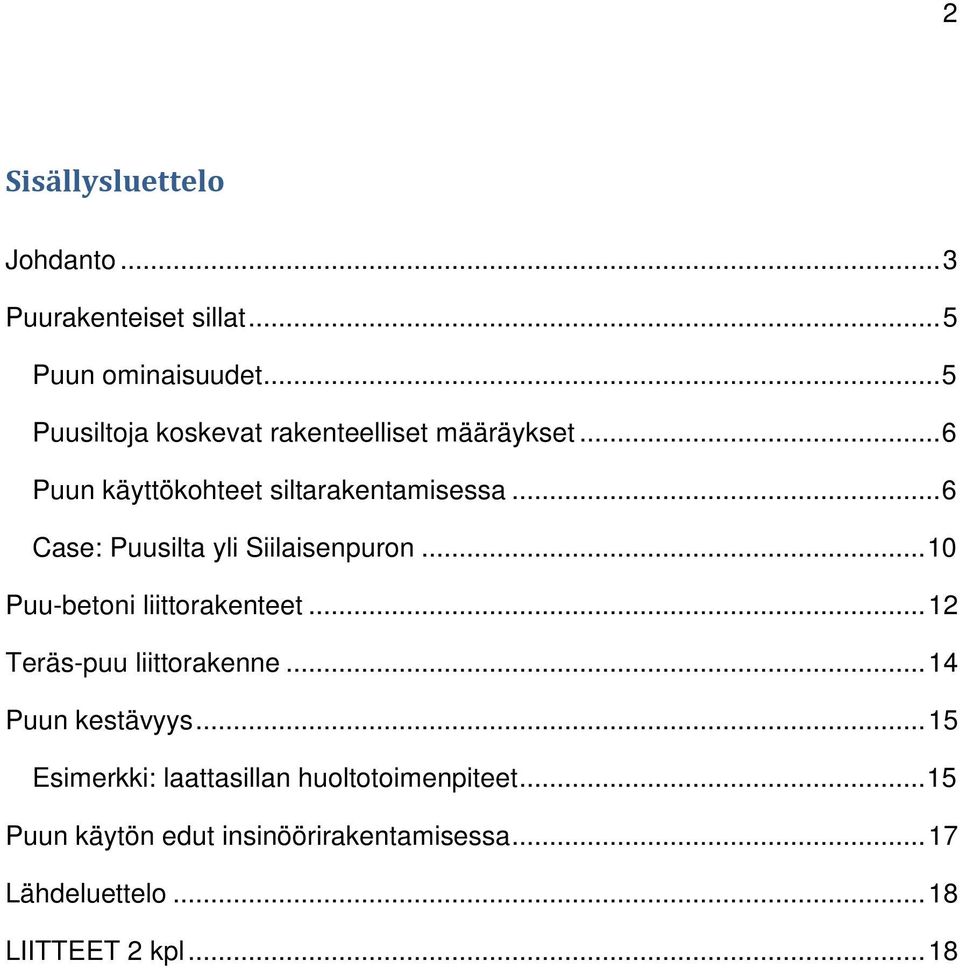

2 2 Sisällysluettelo Johdanto... 3 Puurakenteiset sillat... 5 Puun ominaisuudet... 5 Puusiltoja koskevat rakenteelliset määräykset... 6 Puun käyttökohteet siltarakentamisessa... 6 Case: Puusilta yli Siilaisenpuron Puu-betoni liittorakenteet Teräs-puu liittorakenne Puun kestävyys Esimerkki: laattasillan huoltotoimenpiteet Puun käytön edut insinöörirakentamisessa Lähdeluettelo LIITTEET 2 kpl... 18

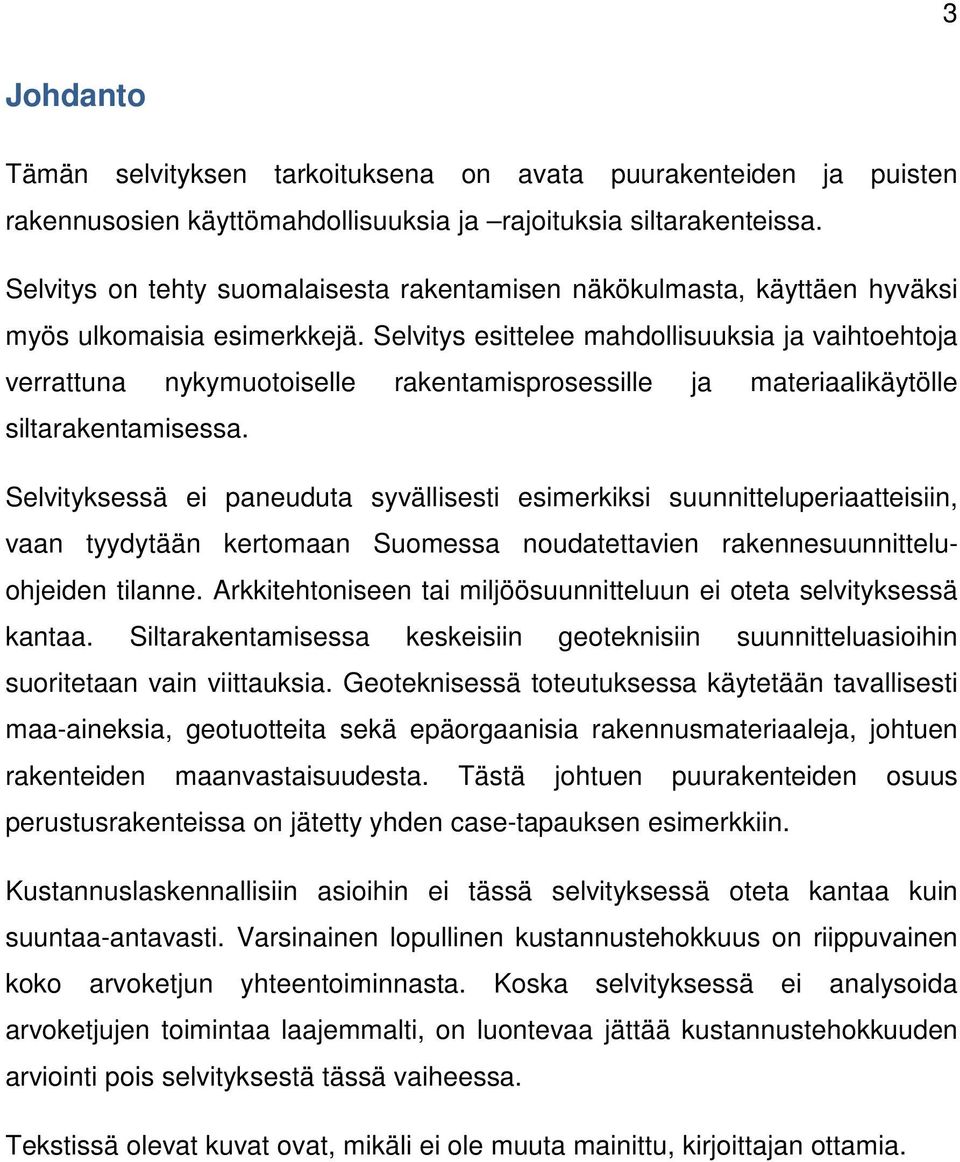

3 3 Johdanto Tämän selvityksen tarkoituksena on avata puurakenteiden ja puisten rakennusosien käyttömahdollisuuksia ja rajoituksia siltarakenteissa. Selvitys on tehty suomalaisesta rakentamisen näkökulmasta, käyttäen hyväksi myös ulkomaisia esimerkkejä. Selvitys esittelee mahdollisuuksia ja vaihtoehtoja verrattuna nykymuotoiselle rakentamisprosessille ja materiaalikäytölle siltarakentamisessa. Selvityksessä ei paneuduta syvällisesti esimerkiksi suunnitteluperiaatteisiin, vaan tyydytään kertomaan Suomessa noudatettavien rakennesuunnitteluohjeiden tilanne. Arkkitehtoniseen tai miljöösuunnitteluun ei oteta selvityksessä kantaa. Siltarakentamisessa keskeisiin geoteknisiin suunnitteluasioihin suoritetaan vain viittauksia. Geoteknisessä toteutuksessa käytetään tavallisesti maa-aineksia, geotuotteita sekä epäorgaanisia rakennusmateriaaleja, johtuen rakenteiden maanvastaisuudesta. Tästä johtuen puurakenteiden osuus perustusrakenteissa on jätetty yhden case-tapauksen esimerkkiin. Kustannuslaskennallisiin asioihin ei tässä selvityksessä oteta kantaa kuin suuntaa-antavasti. Varsinainen lopullinen kustannustehokkuus on riippuvainen koko arvoketjun yhteentoiminnasta. Koska selvityksessä ei analysoida arvoketjujen toimintaa laajemmalti, on luontevaa jättää kustannustehokkuuden arviointi pois selvityksestä tässä vaiheessa. Tekstissä olevat kuvat ovat, mikäli ei ole muuta mainittu, kirjoittajan ottamia.

4 4 Kuva 1 The Leonardo kevyen liikenteen silta, Oslo, Norja (kuva: Moelven Limtre AS) Kuva 2: Kevyen liikenteen silta (Western Wood Structures, Inc. OR, USA)

5 5 Puurakenteiset sillat Puun ominaisuudet Puu on rakennusmateriaalina kevyt, helposti työstettävä, uusiutuva luonnonmateriaali. Puu on myös, vastoin yleistä maallikkokäsitystä, paloturvallinen materiaali. Puun epäedullisiksi ominaisuuksiksi voisi mainita ortotrooppisuuden, orgaanisuuden ja rakennusmenetelmien ja käsitysten kehittymättömyyden. Puu on kevyt materiaali, ja lujuus-paino suhteeltaan ylivertainen verrattuna teräkseen ja betoniin. (Liite 1) Puu on ortotrooppinen materiaali. Tämä tarkoittaa sitä, että puulla on eri suunnan kuormituksiin erilainen kapasiteetti. Syiden suuntaisessa kuormituksessa puu on vahvimmillaan; tavallinen kuusitavarasta tehty liimapuu on laskennalliselta puristuslujuudeltaan lujempaa kuin tavallinen betoni (SFS- EN ) (SFS-EN ) (Liite 2). Sitä vastoin syitä vastaan kohtisuorassa kuormituksessa puun kapasiteetti on heikoimmillaan. Puun ortotropia on otettava huomioon rakenteita suunnitellessa. Puu on orgaaninen materiaali. Orgaanisuus altistaa puun tuholaisille, homeelle sekä voimakkaissa kosteuksissa laholle. Puuta tuhoavia tuholaisia ei ole havaittu ongelmana puusiltarakenteissa, sillä ulko-olosuhteet eivät anna tuholaisille niiden tarvitsemia optimaalisia olosuhteita. Puu itsessään on myös verraten ravintoköyhä materiaali tuholaisille. Homehtumista havaitaan ajoittain loppukesäisin olosuhteiden ollessa optimaalisia, mutta homeet ovat olleet pinnalla kasvavia pieniä eriä. Auringonvalon UV-säteily on tehokas homeentuhoaja, joten kannen aluset ovat oikeastaan ainoita paikkoja homeen kehittymiselle. Tätäkin kehittymisaikaa rajoittaa vahvasti Suomen kuiva kevätkausi ja pitkä kylmä kausi. Homealttiissa paikoissa riski saadaan poistumaan painekyllästyksen tai muun vastaavan suojaustoimen ansiosta.

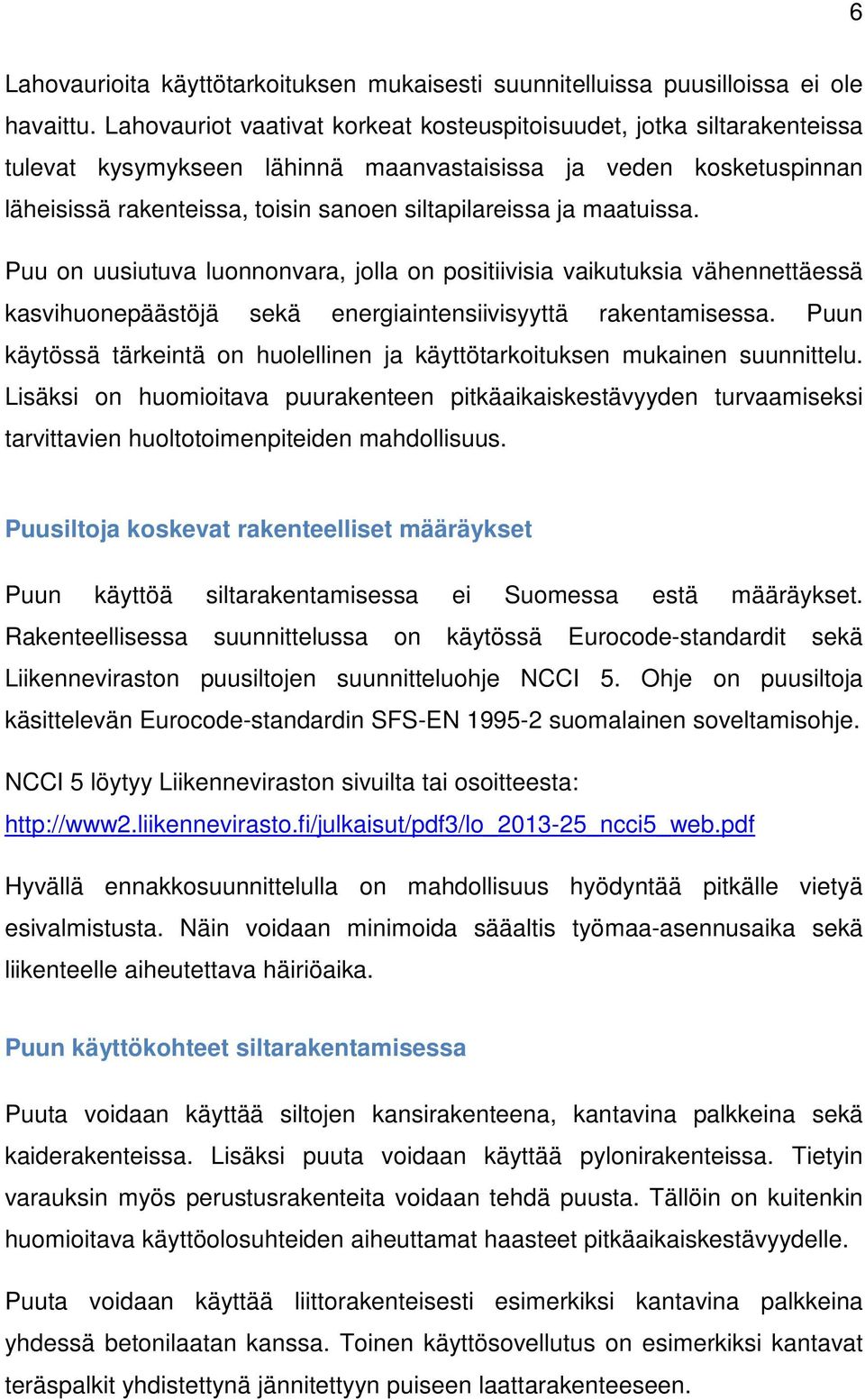

6 6 Lahovaurioita käyttötarkoituksen mukaisesti suunnitelluissa puusilloissa ei ole havaittu. Lahovauriot vaativat korkeat kosteuspitoisuudet, jotka siltarakenteissa tulevat kysymykseen lähinnä maanvastaisissa ja veden kosketuspinnan läheisissä rakenteissa, toisin sanoen siltapilareissa ja maatuissa. Puu on uusiutuva luonnonvara, jolla on positiivisia vaikutuksia vähennettäessä kasvihuonepäästöjä sekä energiaintensiivisyyttä rakentamisessa. Puun käytössä tärkeintä on huolellinen ja käyttötarkoituksen mukainen suunnittelu. Lisäksi on huomioitava puurakenteen pitkäaikaiskestävyyden turvaamiseksi tarvittavien huoltotoimenpiteiden mahdollisuus. Puusiltoja koskevat rakenteelliset määräykset Puun käyttöä siltarakentamisessa ei Suomessa estä määräykset. Rakenteellisessa suunnittelussa on käytössä Eurocode-standardit sekä Liikenneviraston puusiltojen suunnitteluohje NCCI 5. Ohje on puusiltoja käsittelevän Eurocode-standardin SFS-EN suomalainen soveltamisohje. NCCI 5 löytyy Liikenneviraston sivuilta tai osoitteesta: Hyvällä ennakkosuunnittelulla on mahdollisuus hyödyntää pitkälle vietyä esivalmistusta. Näin voidaan minimoida sääaltis työmaa-asennusaika sekä liikenteelle aiheutettava häiriöaika. Puun käyttökohteet siltarakentamisessa Puuta voidaan käyttää siltojen kansirakenteena, kantavina palkkeina sekä kaiderakenteissa. Lisäksi puuta voidaan käyttää pylonirakenteissa. Tietyin varauksin myös perustusrakenteita voidaan tehdä puusta. Tällöin on kuitenkin huomioitava käyttöolosuhteiden aiheuttamat haasteet pitkäaikaiskestävyydelle. Puuta voidaan käyttää liittorakenteisesti esimerkiksi kantavina palkkeina yhdessä betonilaatan kanssa. Toinen käyttösovellutus on esimerkiksi kantavat teräspalkit yhdistettynä jännitettyyn puiseen laattarakenteeseen.

7 7 Kuva 3: Puisen kansilaatan jännittämisen periaate (Leonardo Da Vinci Project, 2008) Puisen kansilaatan päälle voidaan levittää vedeneristyskerros, jonka jälkeen päällysrakenteen tekeminen ei poikkea tavallisesta kulutuskerroksen rakentamisesta. Alla olevissa kuvissa esimerkkiä Martinsons Träbroarin laattasillan mallista. Laattasillan jännemitta voi olla 5-30 metriä. Käyttökohteet ovat kevyestä liikenteestä maantiesiltoihin. Lisätietoja

8 8 Kuva 4: Laattasillan kannen osa asennettuna (Martinsons Träbroar) Kuva 5: Puusillan kansi- ja kaidetyyppivaihtoehtoja (Martinsons Träbroar)

9 9 Kuva 6: Puulaattasillan rakenteen havainnekuva (Martinsons Träbroar) Kuva 7: Puulaattasillan kapasiteettitaulukko (Martinsons Träbroar) Kansirakenne on mahdollista tehdä myös ilman pinnoitetta, kuten kuvan 5 vasemmanpuoleinen esimerkki osoittaa. Tällaisesta sillasta löytyy esimerkki myös Joensuusta, Siilaisenpuron ylittävä kevyen liikenteen silta.

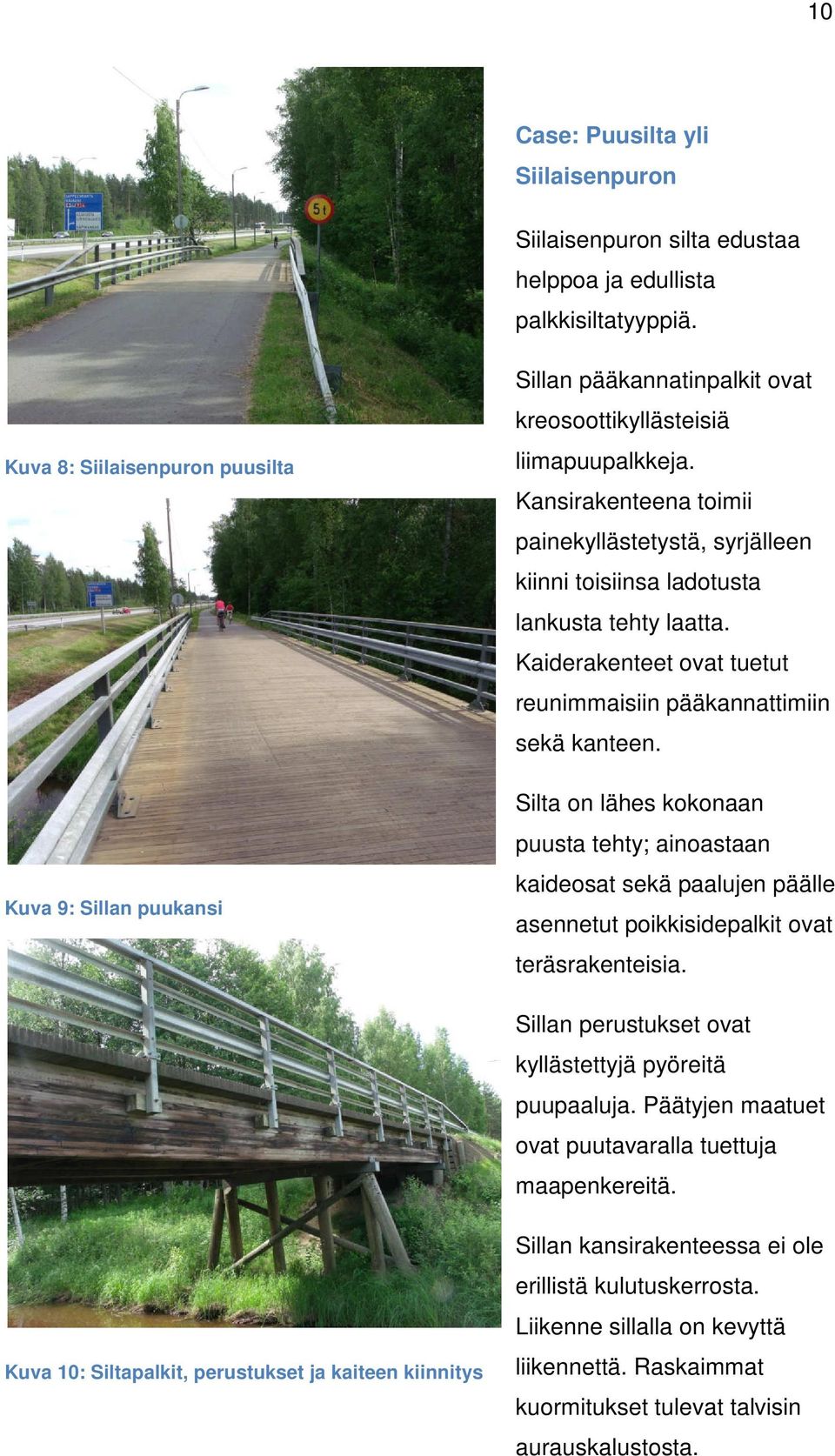

10 10 Case: Puusilta yli Siilaisenpuron Siilaisenpuron silta edustaa helppoa ja edullista palkkisiltatyyppiä. Kuva 8: Siilaisenpuron puusilta Kuva 9: Sillan puukansi Sillan pääkannatinpalkit ovat kreosoottikyllästeisiä liimapuupalkkeja. Kansirakenteena toimii painekyllästetystä, syrjälleen kiinni toisiinsa ladotusta lankusta tehty laatta. Kaiderakenteet ovat tuetut reunimmaisiin pääkannattimiin sekä kanteen. Silta on lähes kokonaan puusta tehty; ainoastaan kaideosat sekä paalujen päälle asennetut poikkisidepalkit ovat teräsrakenteisia. Sillan perustukset ovat kyllästettyjä pyöreitä puupaaluja. Päätyjen maatuet ovat puutavaralla tuettuja maapenkereitä. Kuva 10: Siltapalkit, perustukset ja kaiteen kiinnitys Sillan kansirakenteessa ei ole erillistä kulutuskerrosta. Liikenne sillalla on kevyttä liikennettä. Raskaimmat kuormitukset tulevat talvisin aurauskalustosta.

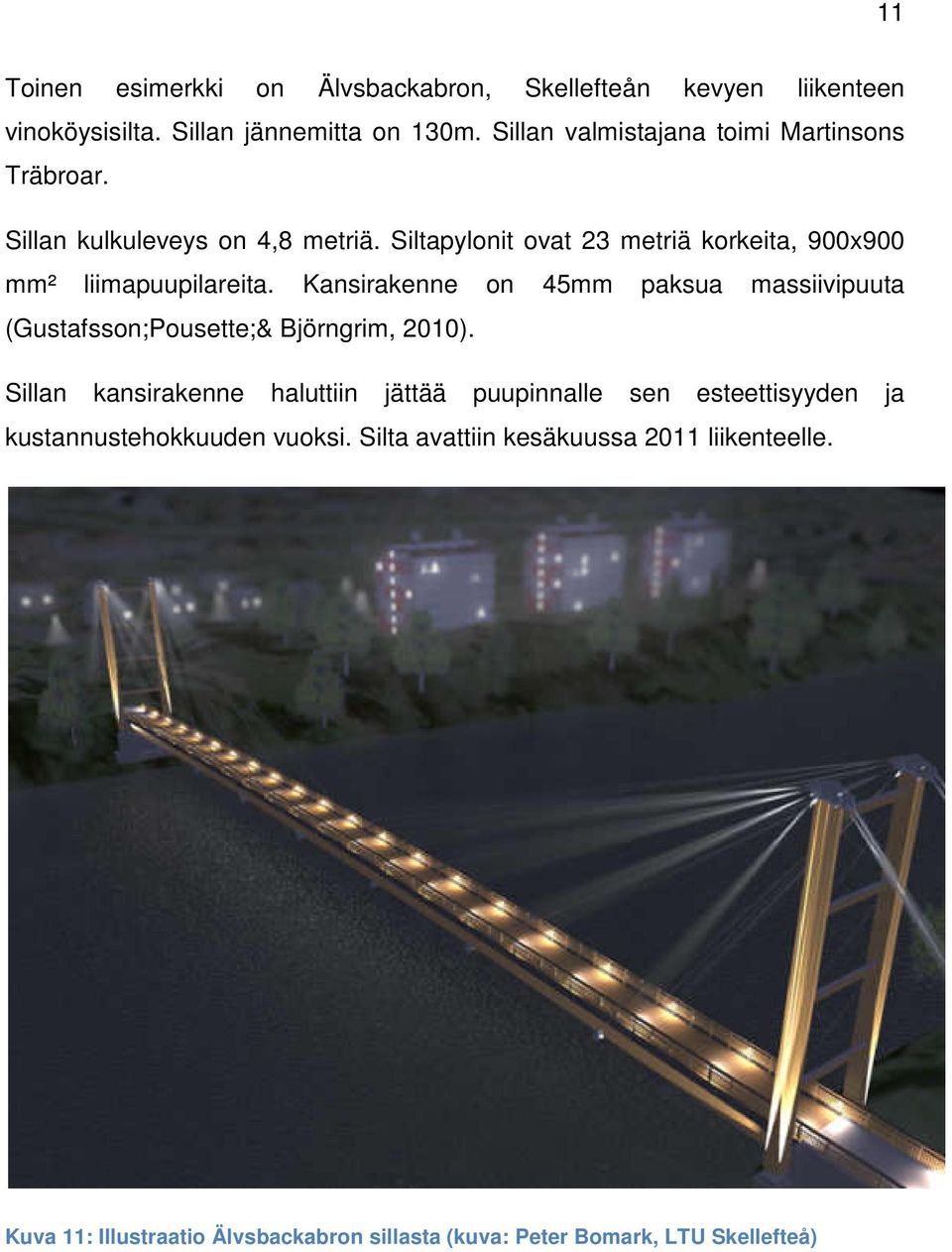

11 11 Toinen esimerkki ki on Älvsbackabron, Skellefteån kevyen liikenteen vinoköysisilta. Sillan jännemitta on 130m. Sillan valmistajana toimi Martinsons Träbroar. Sillan kulkuleveys on 4,8 metriä. Siltapylonit ovat 23 metriä korkeita, 900x900 mm² liimapuupilareita. Kansirakenne e on 45mm paksua massiivipuuta (Gustafsson;Pousette;& Björngrim, 2010). Sillan kansirakenne haluttiin jättää puupinnalle sen esteettisyyden ja kustannustehokkuuden vuoksi. Silta avattiin kesäkuussa 2011 liikenteelle. Kuva 11: Illustraatio Älvsbackabron sillasta (kuva: Peter Bomark, LTU Skellefteå)

12 12 Puu-betoni liittorakenteet Puun hyvän vetokestävyyden ja keveyden yhdistäminen betonin puristuskestävyyteen ja massan antamaan vakauteen luo mahdollisuuden kasvattaa sillan jännemittaa tehokkaasti omapainon säilyessä kohtuullisena. Betonisen kansilaatan ansiosta on mahdollista saada puiset palkkikannatteet sääsuojaan. Lisäksi puiset pääkannatteet ovat keveytensä takia nopeasti asennettavissa ja tehdessä betonilaattarakenteet myös esivalmistettuna voidaan sillan asennusaikaa nopeuttaa huomattavasti perinteisestä paikallavalusillasta. Kuva 12: Puu-betoni - liittolaattasilta Schwäbich Gmünd, DE

13 13 Kuva 13: Puu-betoni liittorakenteinen liikennesilta Itävallassa Kuva 14: Liittorakenteen yhteisvaikutuksen periaate (kuvat ScienceDirect.com)

14 14 Teräs-puu liittorakenne Tämä harvinaisemmin käytetty yhdistelmä tulee kysymykseen useimmiten silloin, kun halutaan minimoida rakennekorkeus. Tätä tyyppiä on käytetty lähinnä kevyen liikenteen silloissa, jolloin pääkannattajina on toimineet teräspalkit ja päälle on ladottu puupalkisto tiiviisti. Tässä rakennetyypissä rakenteellista yhteisvaikutusta ei juurikaan huomioida, ja yhteisvaikutus tehdäänkin lähinnä värähtelyn pienentämisen takia. Toinen malli on tehdä teräsristikkorakenteiset pääkannattimet, jotka toimivat samalla kaiteina. Tällöin kansirakenne saadaan ladottua ristikoiden väliin. Tässä mallissa liittorakennevaikutusta ei yleensä huomioida ollenkaan johtuen sen aiheuttamasta mekaanisten liitosten lisääntymisestä, joka nostaa asennuskustannuksia.

15 15 Puun kestävyys Puu kestää ajoittaisia kosteuskuormituksia hyvin, kunhan puu ei ole suljetussa tilassa. Puu kestää hyvin suoloja ja saasteita hyvin. Maanvastaisiin, maan välittömässä läheisyydessä oleviin sekä veteen tuleviin rakenteisiin puun käyttöä tulee harkita erittäin huolellisesti. Näissä tapauksissa on huomioitava elinkaaren mukaiset kestävyystekijät. Puu ei välttämättä tarvitse vahvoja suojakerroksia kestävyyden takaamiseksi. Tosin tällöin on huomioitava huollon ja tarkastustoiminnan vaatimien toimenpiteiden mahdollisuus suunnitteluvaiheessa. Tämä toteutuu esimerkiksi tekemällä osat vaihdettaviksi. Lisäksi on huomioitava, että puisilla perusratkaisuilla päästään jo vuoden kestoaikaan. Mikäli vaaditaan pidempää elinkaarta, huomioidaan tämä edellä mainituin toimenpitein. Esimerkiksi Suomessa siltojen alusrakenteiden käyttöikä on lähtökohtaisesti 100 vuotta, päällysrakenteiden suunnittelukäyttöiän ollessa 50 vuotta (NCCI 5, 2013). Puun pitkäaikaiskestävyyden avaintekijä on puulaadun valinta. Puun korkealla laadulla vaikutetaan ulkonäköseikkoihin, mutta myös lujuusominaisuuksiin. Alussa viitattuun ortotrooppisuuteen voidaan vaikuttaa puulajin valinnalla, joka tosin Suomessa tarkoittaisi tuontipuun käyttöä. Lisäksi ilmiöön vaikuttaminen on hyvin rajallista, jolloin kustannustehokkuuden kannalta suunnitteluratkaisut ovat paras avain tähän. Puun modifioinnin avulla on mahdollista löytää ratkaisu esimerkiksi kulutuskestävään ja vesitiiviimpään kansirakenteeseen (Rautkari, 2012). Lisäksi modifioinnin avulla voisi yhdistellä erilaisia materiaaleja, kuten esimerkiksi muovi-puu komposiitti kansirakenteena (Bender;Wolcott;& Dolan, 2007). Esimerkki: laattasillan huoltotoimenpiteet Esimerkkinä elinkaaren aikaisista suurista toimenpiteistä esiteltäköön massiivilaattasilta, johon on tehty poikittainen puristusjännitys. Kantavan rakenteen elinkaaren aikaiset toimet voivat vaatia reunimmaisten palkkien

16 16 vaihtoa. Tällöin jännitystangot avataan, reunimmaiset palkit poistetaan ja vaihdetaan uusiin. Tämän jälkeen tangot kiristetään uudelleen määräjännitykseen. Koko vaihtoprosessin ajan silta on käyttökelpoinen, tosin painorajoituksin. Vastaavan kaltainen prosessi on myös kaiteiden vaihtaminen. Vaihtoa varten elementtirakenteisen kaiteen pultit aukaistaan, tilalle vaihdetaan uusi kaide. Tällaisista prosesseista on siltavalmistajilla kokemuksia, jotka ovat pääsääntöisesti hyviä. Ero hyvän ja huonon ratkaisun välillä tehdään jo suunnitteluvaiheessa; huoltotoimenpiteiden mahdollisuus ja pitkäaikaiskestävyys ratkaistaan rakenteellisessa detaljiikassa.

17 17 Puun käytön edut insinöörirakentamisessa Puurakentamisessa ei ole mitään sellaista, joka tekisi siitä ylitsepääsemättömän vaikeaa. Kyse on kuitenkin suomalaisille rakentajille tutusta perusmateriaalista. Puun käyttö mahdollistaa keveytensä ansiosta esivalmistettujen rakenneosien käyttämisen. Perinteisessä betonirakentamisessa elementtiosien paino on aiheuttanut suuria ongelmia kuljetuksien ja siirtojen järjestelyissä. Teräsrakentamiseen tottuneille esivalmisteisten rakenneosien käyttämisen toimintamalli saattaakin olla helpompi omaksua kuin betonirakentamiseen tottuneelle. Kuitenkaan kyse ei ole vaikeasta asiasta, sillä esivalmistuksessa vain, karkeasti sanoen, siirretään työmaalla tehtävää työtä erilliseen valmistuslaitokseen. Tämä tuo toki rakentamisketjuun uuden alueen suunnitteluun, nimittäin valmisosasuunnittelun. Tämä on tuttu alue talonrakennuspuolen rakennesuunnittelijoille, joten mikäli siltasuunnitteluryhmässä ei tällaista osaamista ole, voi ryhmän vahvistukseksi olla viisasta ottaa erillinen valmisosasuunnittelun osaaja. Puun käytöllä voidaan saavuttaa etuja puun ominaisuuksien avulla. Puun käyttö itseisarvona tulee kysymykseen vain, jos halutaan korostaa puun ympäristöarvoja ja esteettisiä ominaisuuksia. Mikäli halutaan rakentaa järjestelmällisesti kilpailuetua puun käyttöä lisäämällä, on syytä tarkastella koko rakentamisen arvoketjun toiminta jotta saavutetaan paras mahdollinen tehokkuus.

18 18 Lähdeluettelo Bender, D. A.;Wolcott, M. P.;& Dolan, J. D. (2007). Wood Plastic Composites. StructureMag. Eurocode. SFS-EN Eurocode. SFS-EN Gustafsson, A.;Pousette, A.;& Björngrim, N. (2010). Health Monitoring of Timber Bridges, Älvsbacka bridge, Skellefteå. International Conference on Timber Bridges Lillehammer, Norway. Leonardo Da Vinci Project. (2008). Handbook 1 - Timber Structures. Liikennevirasto. (2013). NCCI 5. Rautkari, L. (2012). Surface modification of solid wood using different techniques. LIITTEET 2 kpl

19

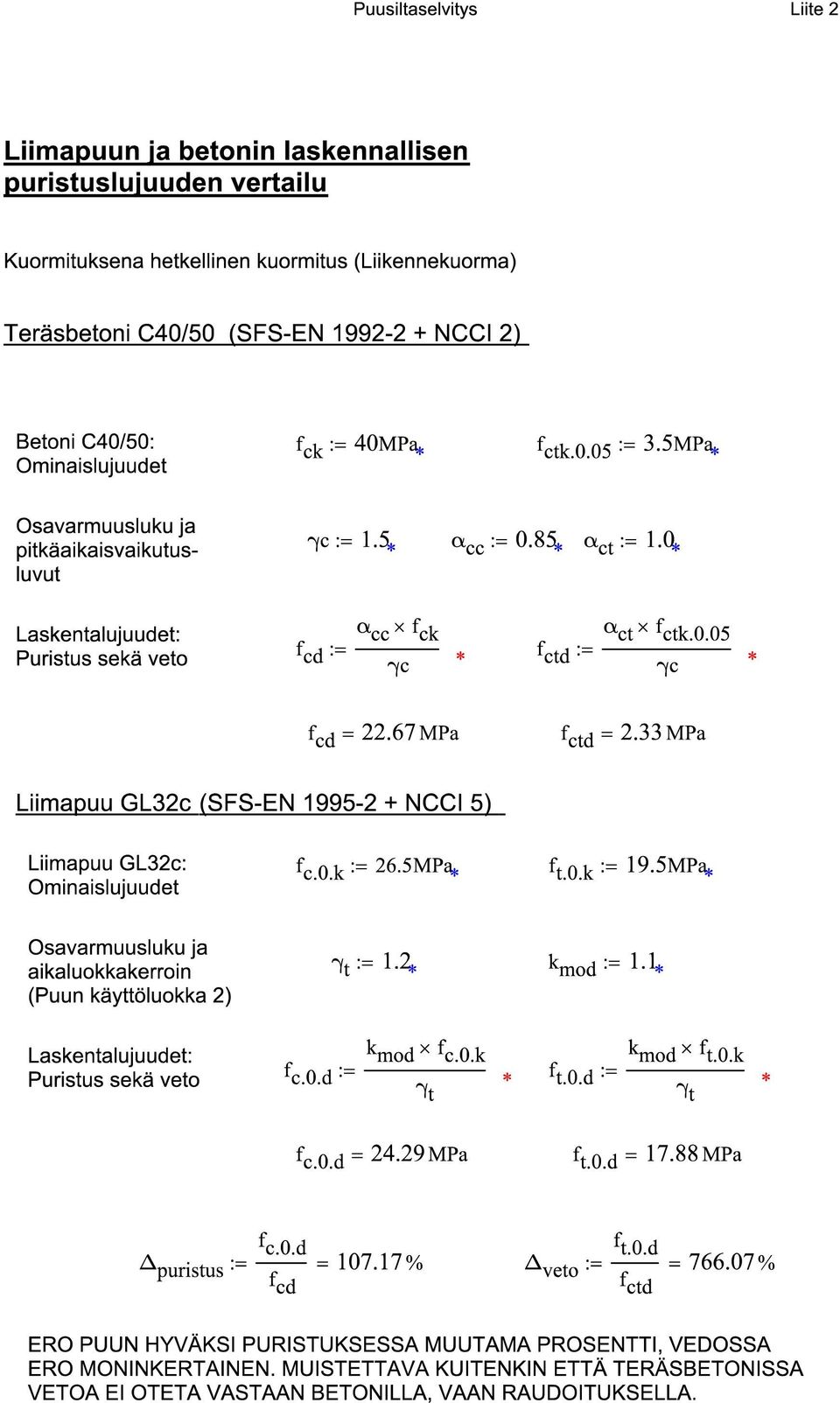

20
