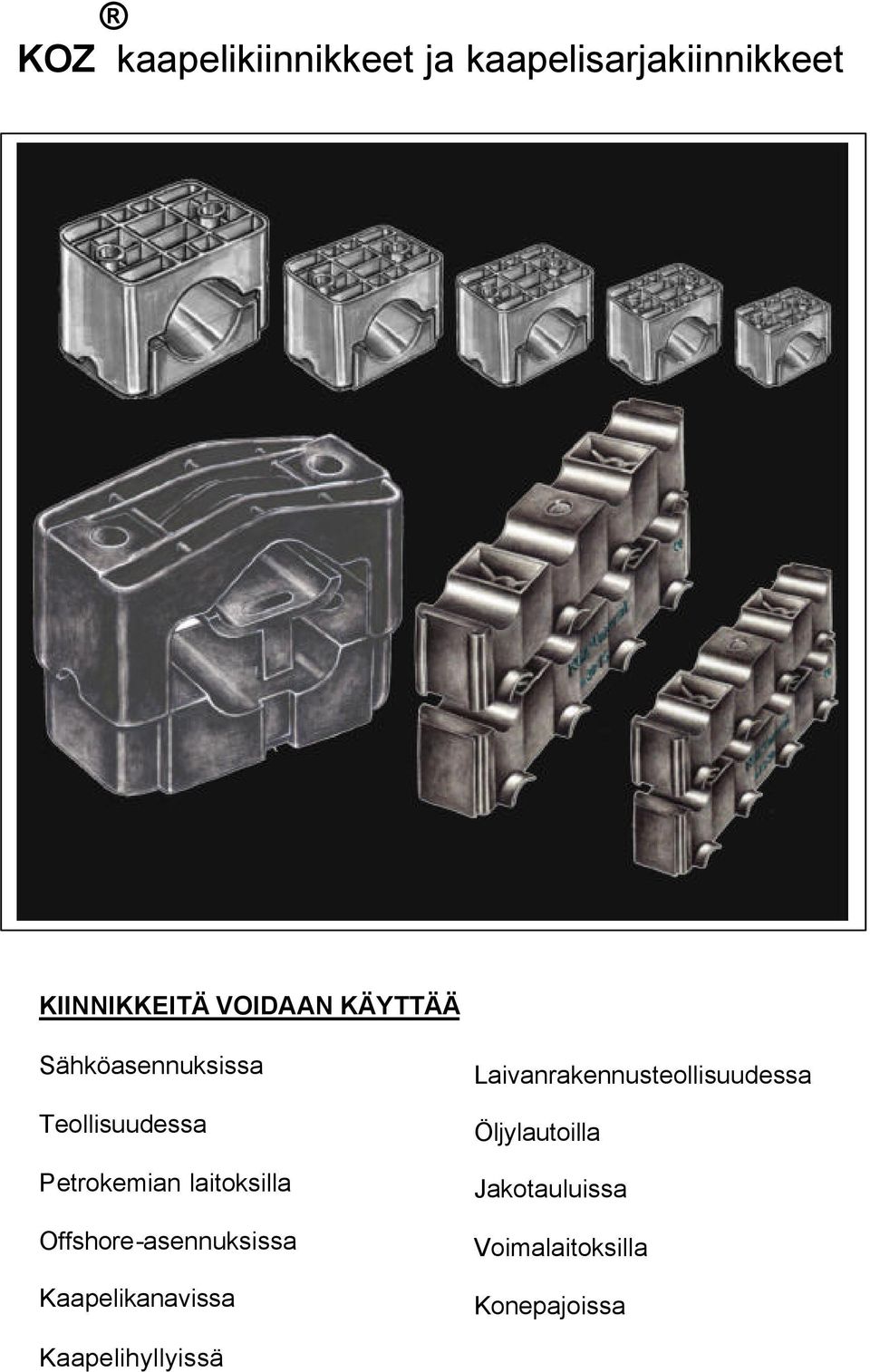

1 KOZ kaapelikiinnikkeet ja kaapelisarjakiinnikkeet KIINNIKKEITÄ VOIDAAN KÄYTTÄÄ Sähköasennuksissa Teollisuudessa Petrokemian laitoksilla Offshore-asennuksissa Kaapelikanavissa Laivanrakennusteollisuudessa Öljylautoilla Jakotauluissa Voimalaitoksilla Konepajoissa Kaapelihyllyissä

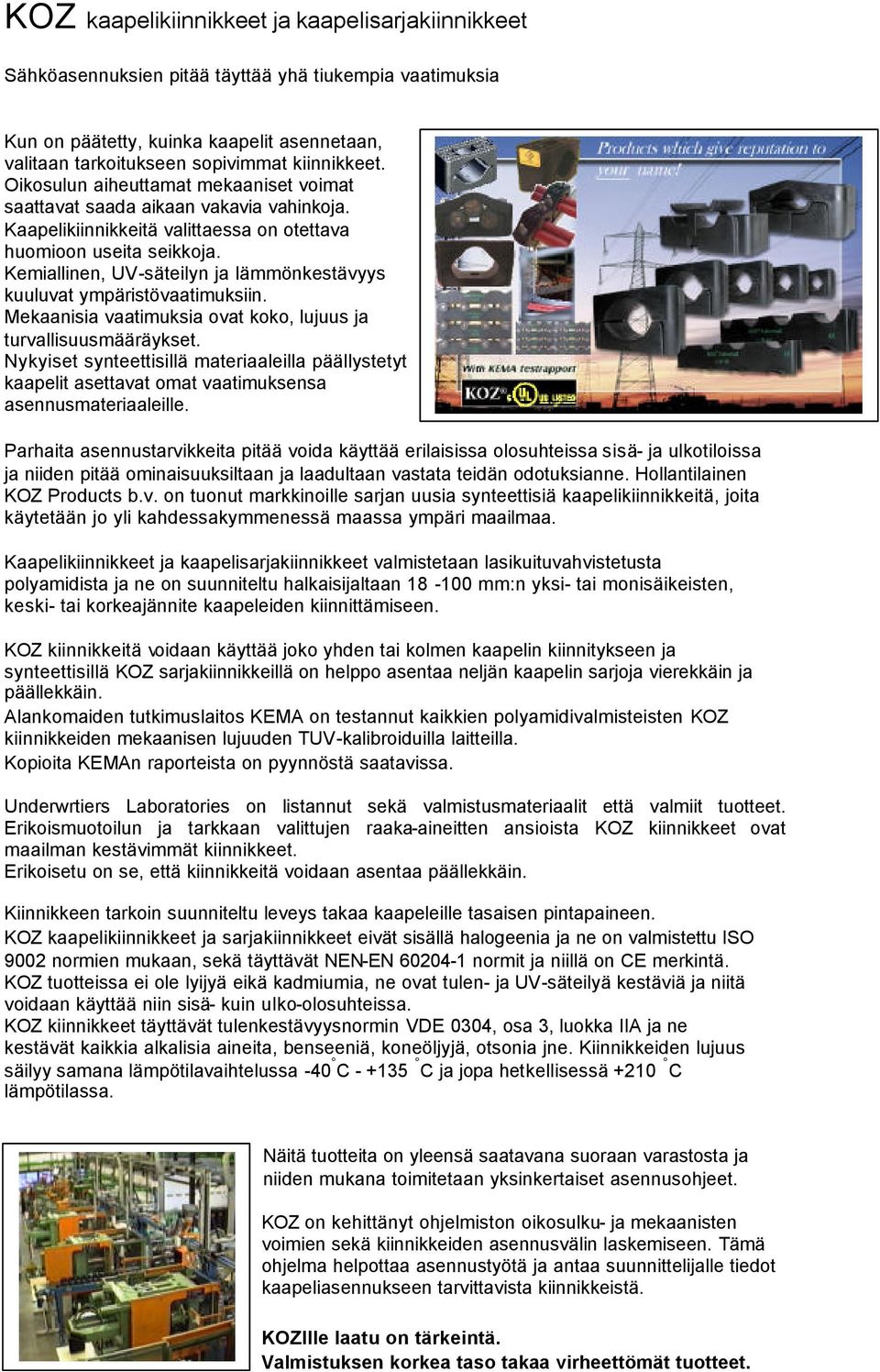

2 KOZ kaapelikiinnikkeet ja kaapelisarjakiinnikkeet Sähköasennuksien pitää täyttää yhä tiukempia vaatimuksia Kun on päätetty, kuinka kaapelit asennetaan, valitaan tarkoitukseen sopivimmat kiinnikkeet. Oikosulun aiheuttamat mekaaniset voimat saattavat saada aikaan vakavia vahinkoja. Kaapelikiinnikkeitä valittaessa on otettava huomioon useita seikkoja. Kemiallinen, UV-säteilyn ja lämmönkestävyys kuuluvat ympäristövaatimuksiin. Mekaanisia vaatimuksia ovat koko, lujuus ja turvallisuusmääräykset. Nykyiset synteettisillä materiaaleilla päällystetyt kaapelit asettavat omat vaatimuksensa asennusmateriaaleille. Parhaita asennustarvikkeita pitää voida käyttää erilaisissa olosuhteissa sisä- ja ulkotiloissa ja niiden pitää ominaisuuksiltaan ja laadultaan vastata teidän odotuksianne. Hollantilainen KOZ Products b.v. on tuonut markkinoille sarjan uusia synteettisiä kaapelikiinnikkeitä, joita käytetään jo yli kahdessakymmenessä maassa ympäri maailmaa. Kaapelikiinnikkeet ja kaapelisarjakiinnikkeet valmistetaan lasikuituvahvistetusta polyamidista ja ne on suunniteltu halkaisijaltaan mm:n yksi- tai monisäikeisten, keski- tai korkeajännite kaapeleiden kiinnittämiseen. KOZ kiinnikkeitä voidaan käyttää joko yhden tai kolmen kaapelin kiinnitykseen ja synteettisillä KOZ sarjakiinnikkeillä on helppo asentaa neljän kaapelin sarjoja vierekkäin ja päällekkäin. Alankomaiden tutkimuslaitos KEMA on testannut kaikkien polyamidivalmisteisten KOZ kiinnikkeiden mekaanisen lujuuden TUV-kalibroiduilla laitteilla. Kopioita KEMAn raporteista on pyynnöstä saatavissa. Underwrtiers Laboratories on listannut sekä valmistusmateriaalit että valmiit tuotteet. Erikoismuotoilun ja tarkkaan valittujen raaka-aineitten ansioista KOZ kiinnikkeet ovat maailman kestävimmät kiinnikkeet. Erikoisetu on se, että kiinnikkeitä voidaan asentaa päällekkäin. Kiinnikkeen tarkoin suunniteltu leveys takaa kaapeleille tasaisen pintapaineen. KOZ kaapelikiinnikkeet ja sarjakiinnikkeet eivät sisällä halogeenia ja ne on valmistettu ISO 9002 normien mukaan, sekä täyttävät NEN-EN normit ja niillä on CE merkintä. KOZ tuotteissa ei ole lyijyä eikä kadmiumia, ne ovat tulen- ja UV-säteilyä kestäviä ja niitä voidaan käyttää niin sisä- kuin ulko-olosuhteissa. KOZ kiinnikkeet täyttävät tulenkestävyysnormin VDE 0304, osa 3, luokka IIA ja ne kestävät kaikkia alkalisia aineita, benseeniä, koneöljyjä, otsonia jne. Kiinnikkeiden lujuus säilyy samana lämpötilavaihtelussa -40 C C ja jopa hetkellisessä +210 C lämpötilassa. Näitä tuotteita on yleensä saatavana suoraan varastosta ja niiden mukana toimitetaan yksinkertaiset asennusohjeet. KOZ on kehittänyt ohjelmiston oikosulku- ja mekaanisten voimien sekä kiinnikkeiden asennusvälin laskemiseen. Tämä ohjelma helpottaa asennustyötä ja antaa suunnittelijalle tiedot kaapeliasennukseen tarvittavista kiinnikkeistä. KOZIlle laatu on tärkeintä. Valmistuksen korkea taso takaa virheettömät tuotteet.

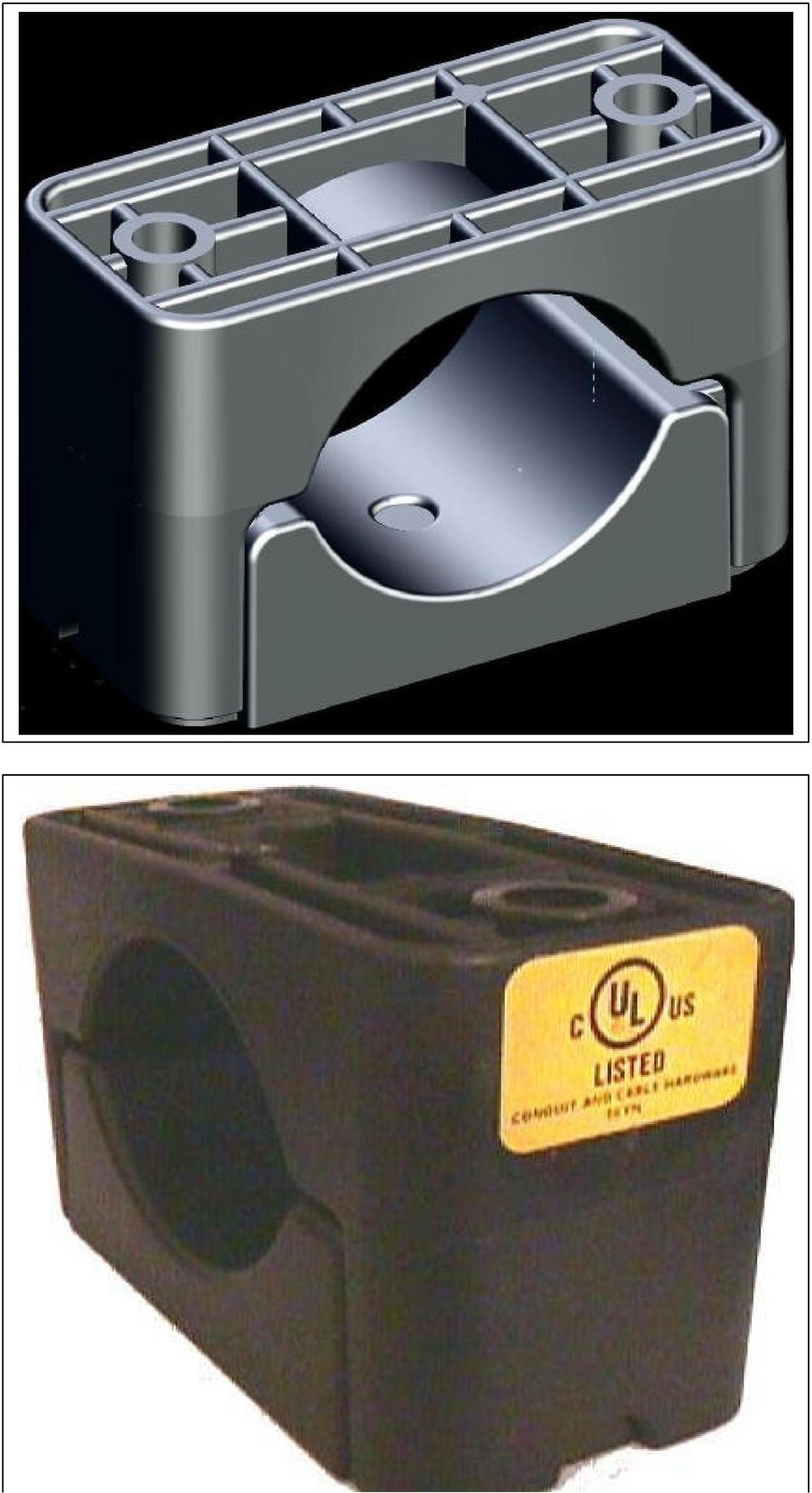

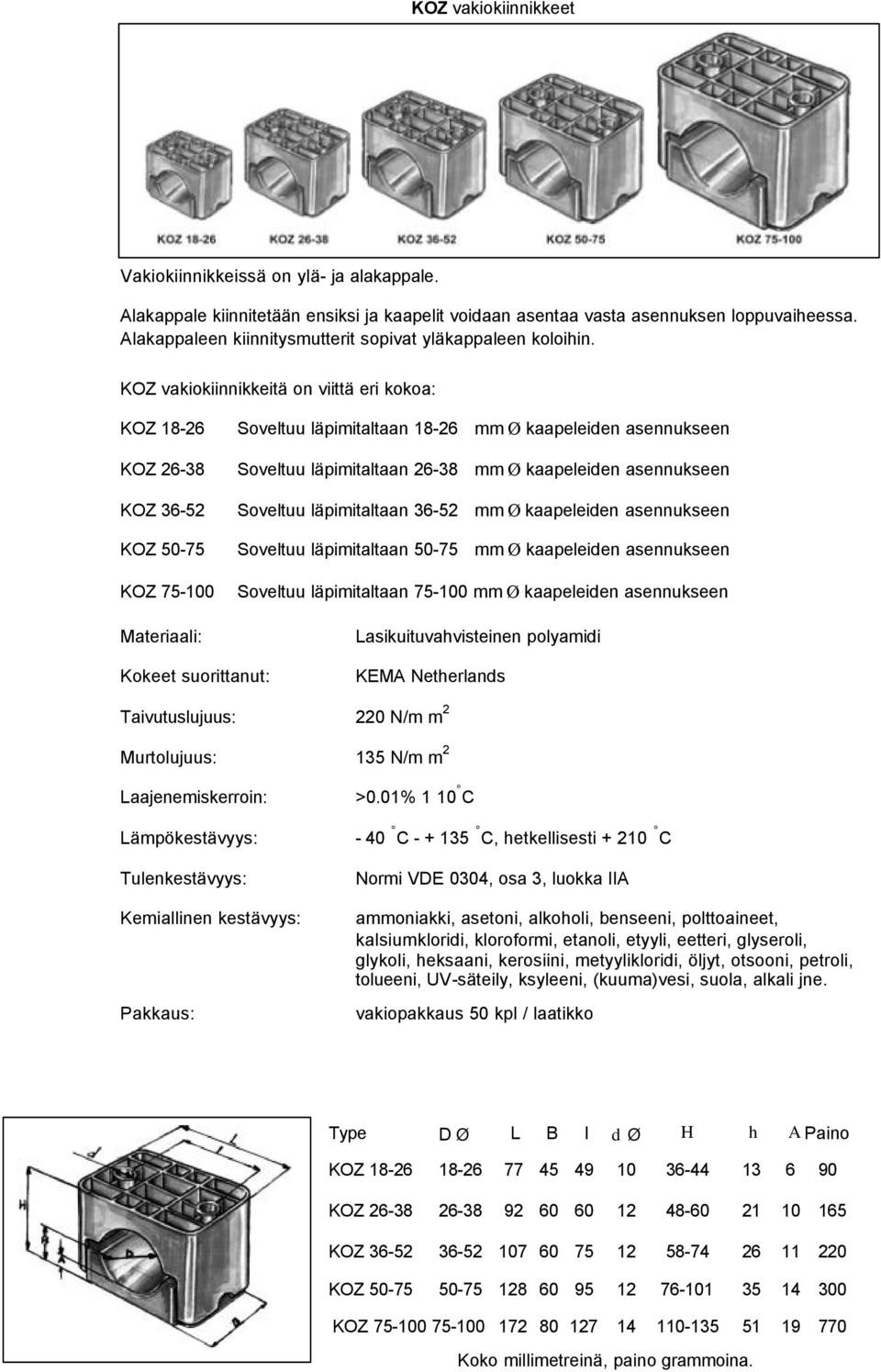

3 KOZ vakiokiinnikkeet Vakiokiinnikkeissä on ylä- ja alakappale. Alakappale kiinnitetään ensiksi ja kaapelit voidaan asentaa vasta asennuksen loppuvaiheessa. Alakappaleen kiinnitysmutterit sopivat yläkappaleen koloihin. KOZ vakiokiinnikkeitä on viittä eri kokoa: KOZ KOZ KOZ KOZ KOZ Materiaali: Soveltuu läpimitaltaan mm Ø kaapeleiden asennukseen Soveltuu läpimitaltaan mm Ø kaapeleiden asennukseen Soveltuu läpimitaltaan mm Ø kaapeleiden asennukseen Soveltuu läpimitaltaan mm Ø kaapeleiden asennukseen Soveltuu läpimitaltaan mm Ø kaapeleiden asennukseen Lasikuituvahvisteinen polyamidi Kokeet suorittanut: KEMA Netherlands Taivutuslujuus: 220 N/m m 2 Murtolujuus: 135 N/m m 2 Laajenemiskerroin: Lämpökestävyys: Tulenkestävyys: Kemiallinen kestävyys: Pakkaus: >0.01% 1 10 C - 40 C C, hetkellisesti C Normi VDE 0304, osa 3, luokka IIA ammoniakki, asetoni, alkoholi, benseeni, polttoaineet, kalsiumkloridi, kloroformi, etanoli, etyyli, eetteri, glyseroli, glykoli, heksaani, kerosiini, metyylikloridi, öljyt, otsooni, petroli, tolueeni, UV-säteily, ksyleeni, (kuuma)vesi, suola, alkali jne. vakiopakkaus 50 kpl / laatikko Type D Ø L B I d Ø H h A Paino KOZ KOZ KOZ KOZ KOZ Koko millimetreinä, paino grammoina.

4

5

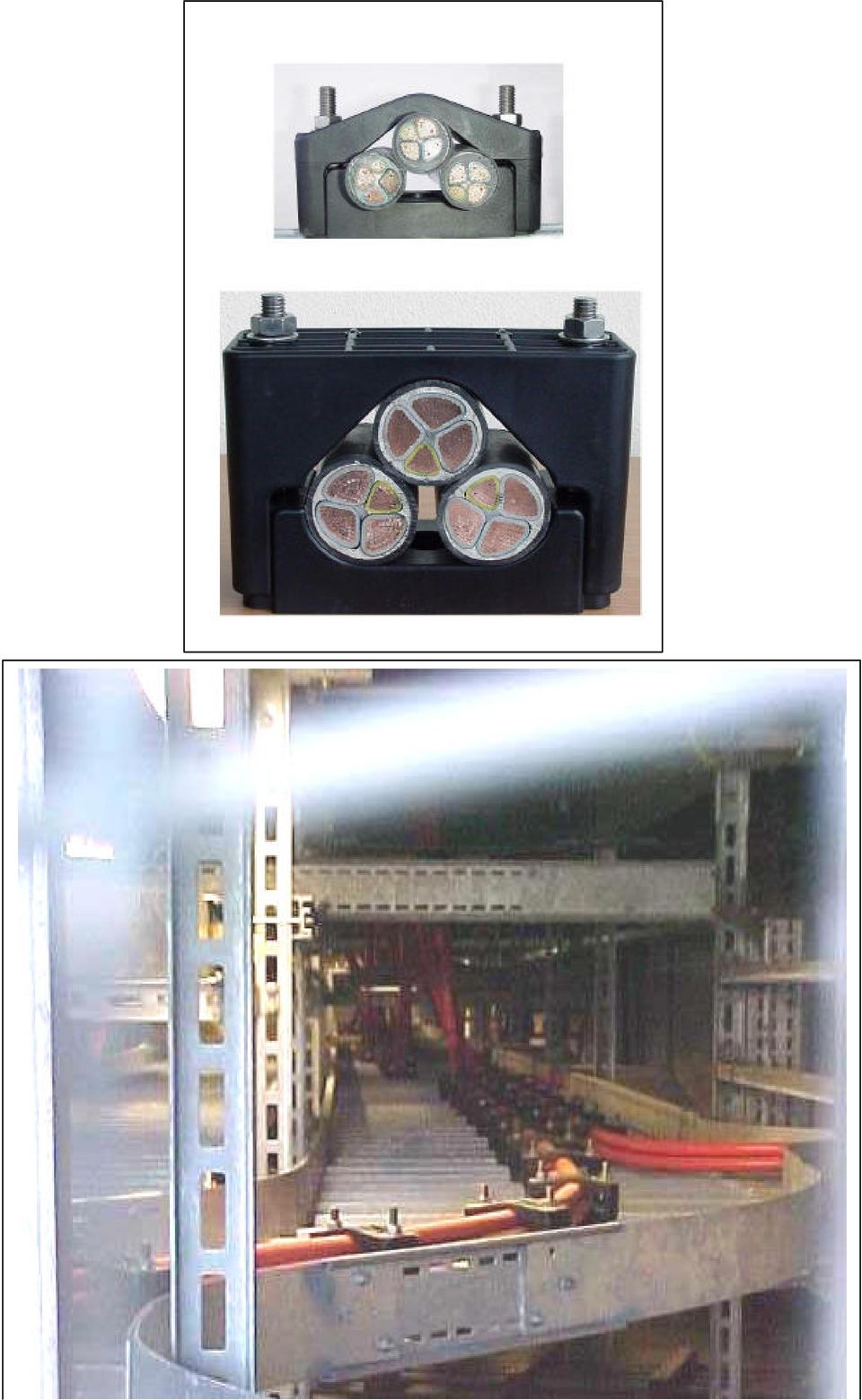

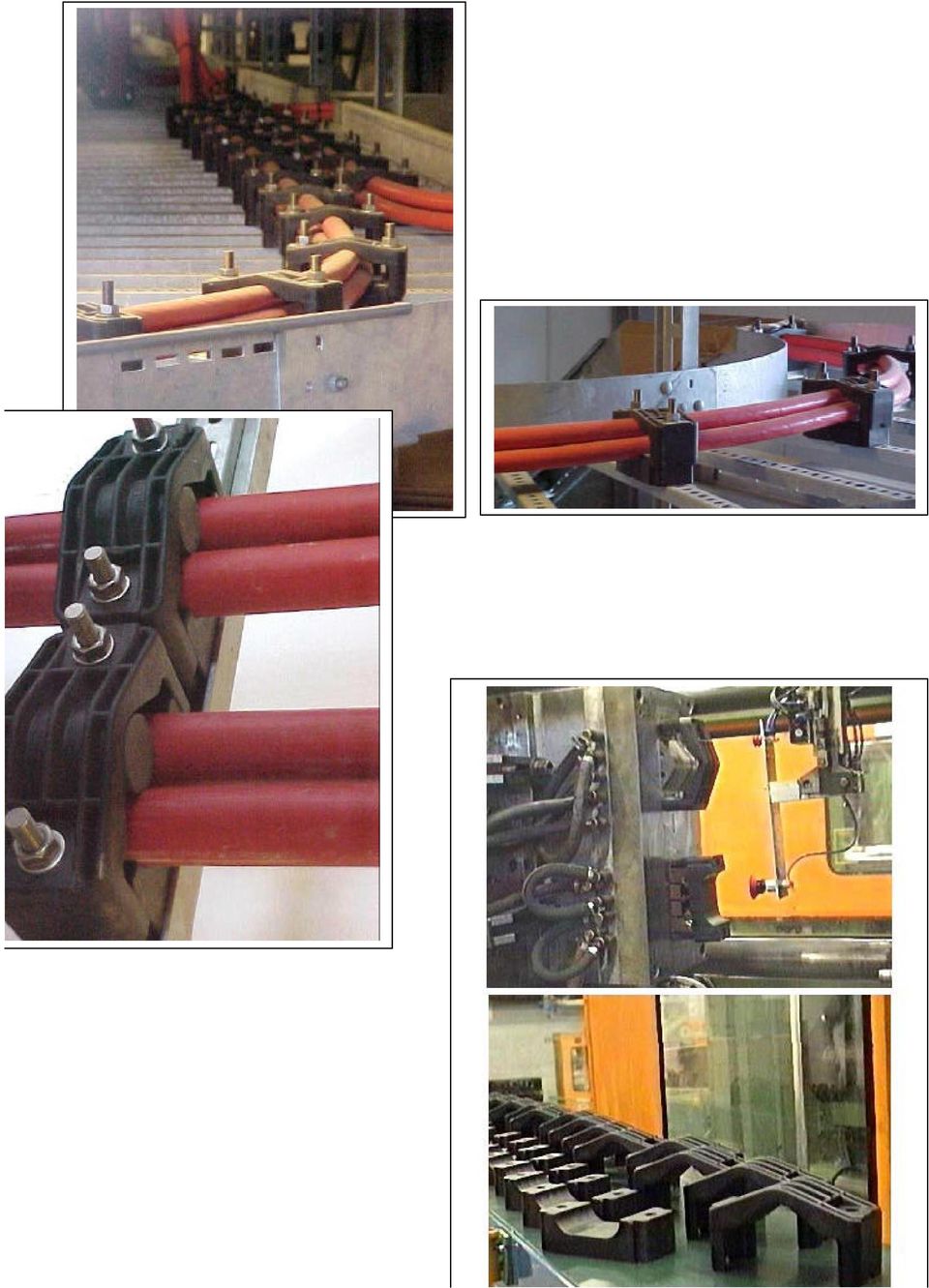

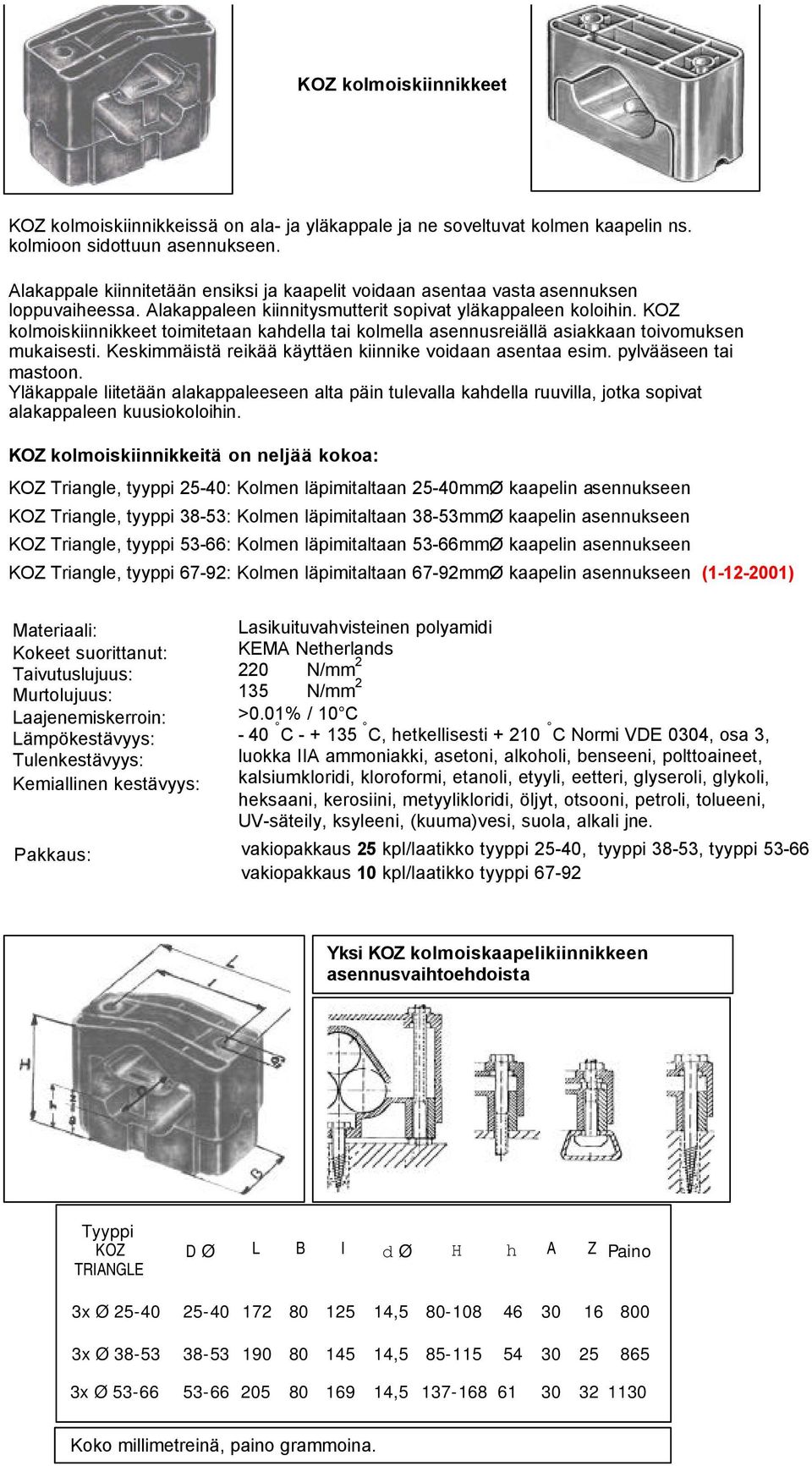

6 KOZ kolmoiskiinnikkeet KOZ kolmoiskiinnikkeissä on ala- ja yläkappale ja ne soveltuvat kolmen kaapelin ns. kolmioon sidottuun asennukseen. Alakappale kiinnitetään ensiksi ja kaapelit voidaan asentaa vasta asennuksen loppuvaiheessa. Alakappaleen kiinnitysmutterit sopivat yläkappaleen koloihin. KOZ kolmoiskiinnikkeet toimitetaan kahdella tai kolmella asennusreiällä asiakkaan toivomuksen mukaisesti. Keskimmäistä reikää käyttäen kiinnike voidaan asentaa esim. pylvääseen tai mastoon. Yläkappale liitetään alakappaleeseen alta päin tulevalla kahdella ruuvilla, jotka sopivat alakappaleen kuusiokoloihin. KOZ kolmoiskiinnikkeitä on neljää kokoa: KOZ Triangle, tyyppi 25-40: Kolmen läpimitaltaan 25-40mmØ kaapelin asennukseen KOZ Triangle, tyyppi 38-53: Kolmen läpimitaltaan 38-53mmØ kaapelin asennukseen KOZ Triangle, tyyppi 53-66: Kolmen läpimitaltaan 53-66mmØ kaapelin asennukseen KOZ Triangle, tyyppi 67-92: Kolmen läpimitaltaan 67-92mmØ kaapelin asennukseen ( ) Materiaali: Kokeet suorittanut: Taivutuslujuus: Murtolujuus: Laajenemiskerroin: Lämpökestävyys: Tulenkestävyys: Kemiallinen kestävyys: Lasikuituvahvisteinen polyamidi KEMA Netherlands 220 N/mm N/mm 2 >0.01% / 10 C - 40 C C, hetkellisesti C Normi VDE 0304, osa 3, luokka IIA ammoniakki, asetoni, alkoholi, benseeni, polttoaineet, kalsiumkloridi, kloroformi, etanoli, etyyli, eetteri, glyseroli, glykoli, heksaani, kerosiini, metyylikloridi, öljyt, otsooni, petroli, tolueeni, UV-säteily, ksyleeni, (kuuma)vesi, suola, alkali jne. Pakkaus: vakiopakkaus 25 kpl/laatikko tyyppi 25-40, tyyppi 38-53, tyyppi vakiopakkaus 10 kpl/laatikko tyyppi Yksi KOZ kolmoiskaapelikiinnikkeen asennusvaihtoehdoista Tyyppi KOZ TRIANGLE D Ø L B I d Ø H h A Z Paino 3x Ø , x Ø , x Ø , Koko millimetreinä, paino grammoina.

7

8

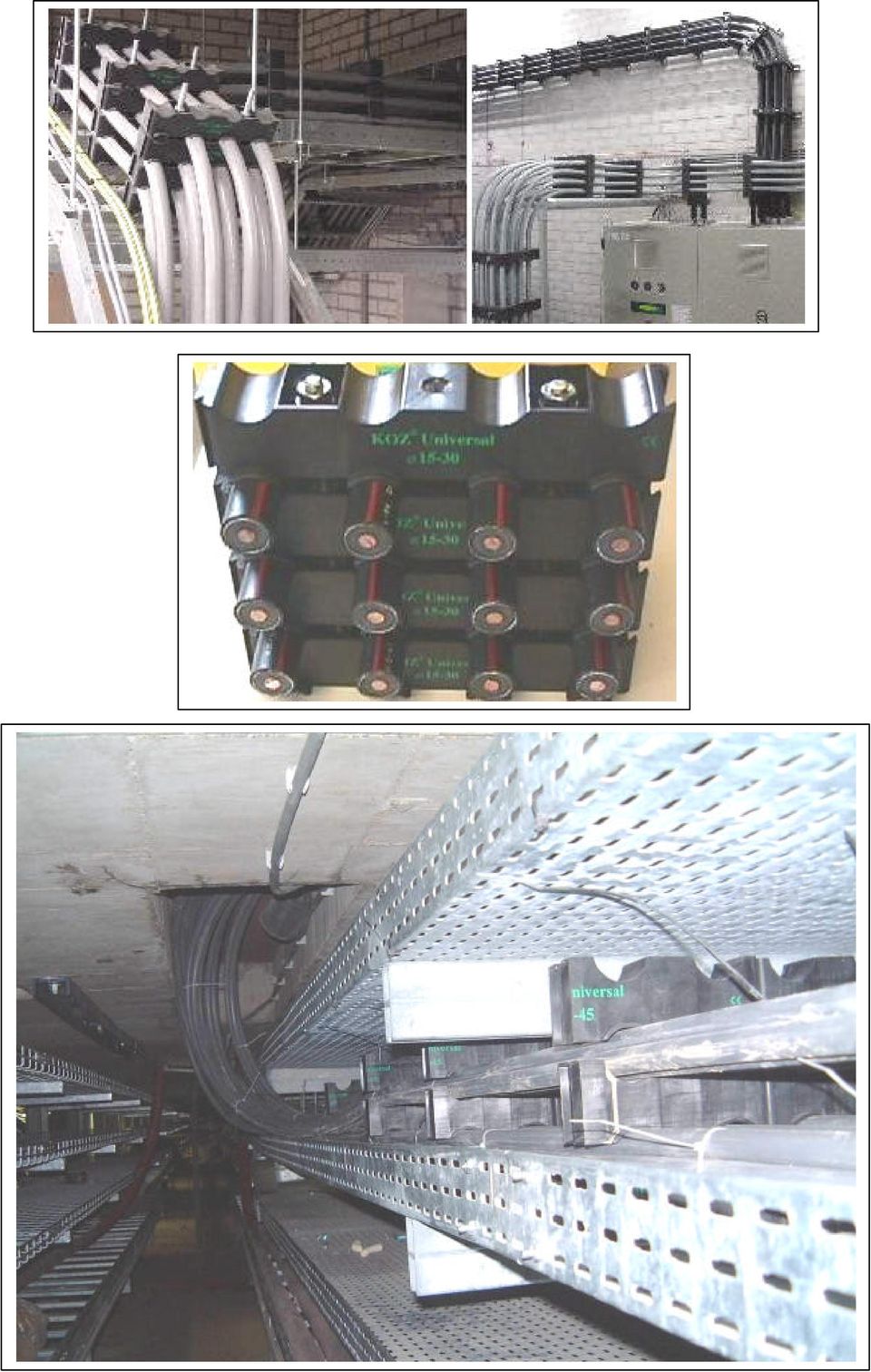

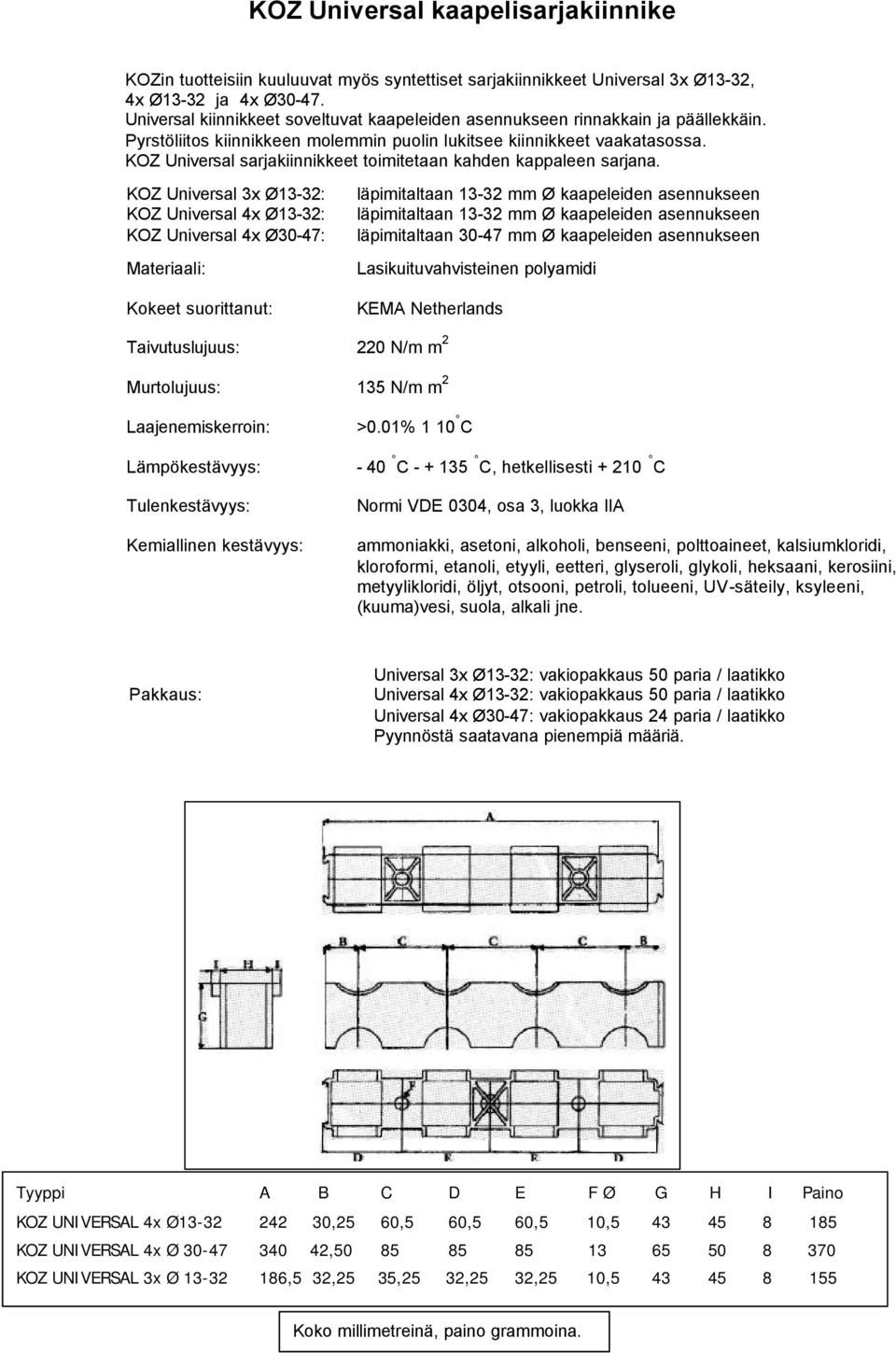

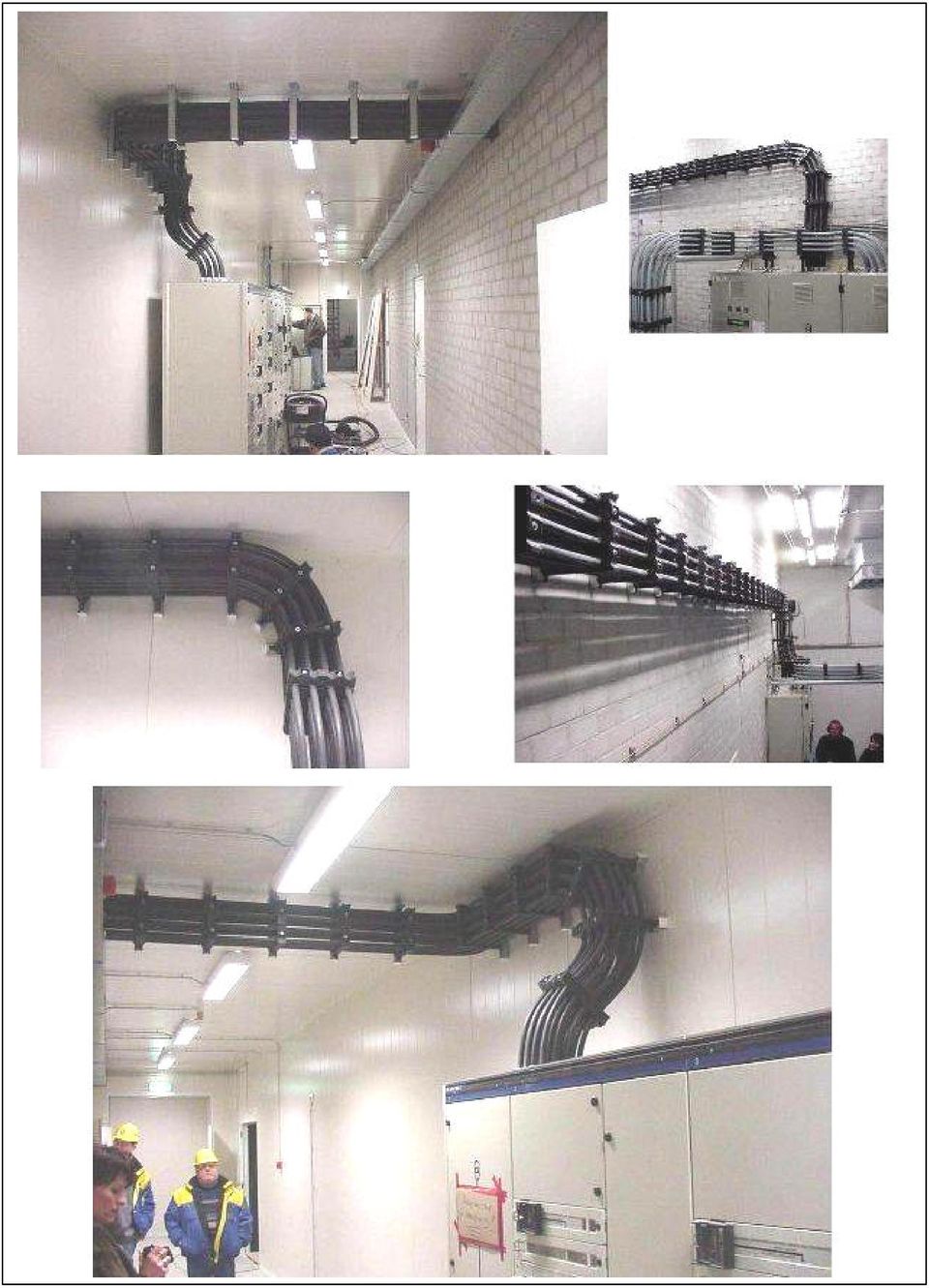

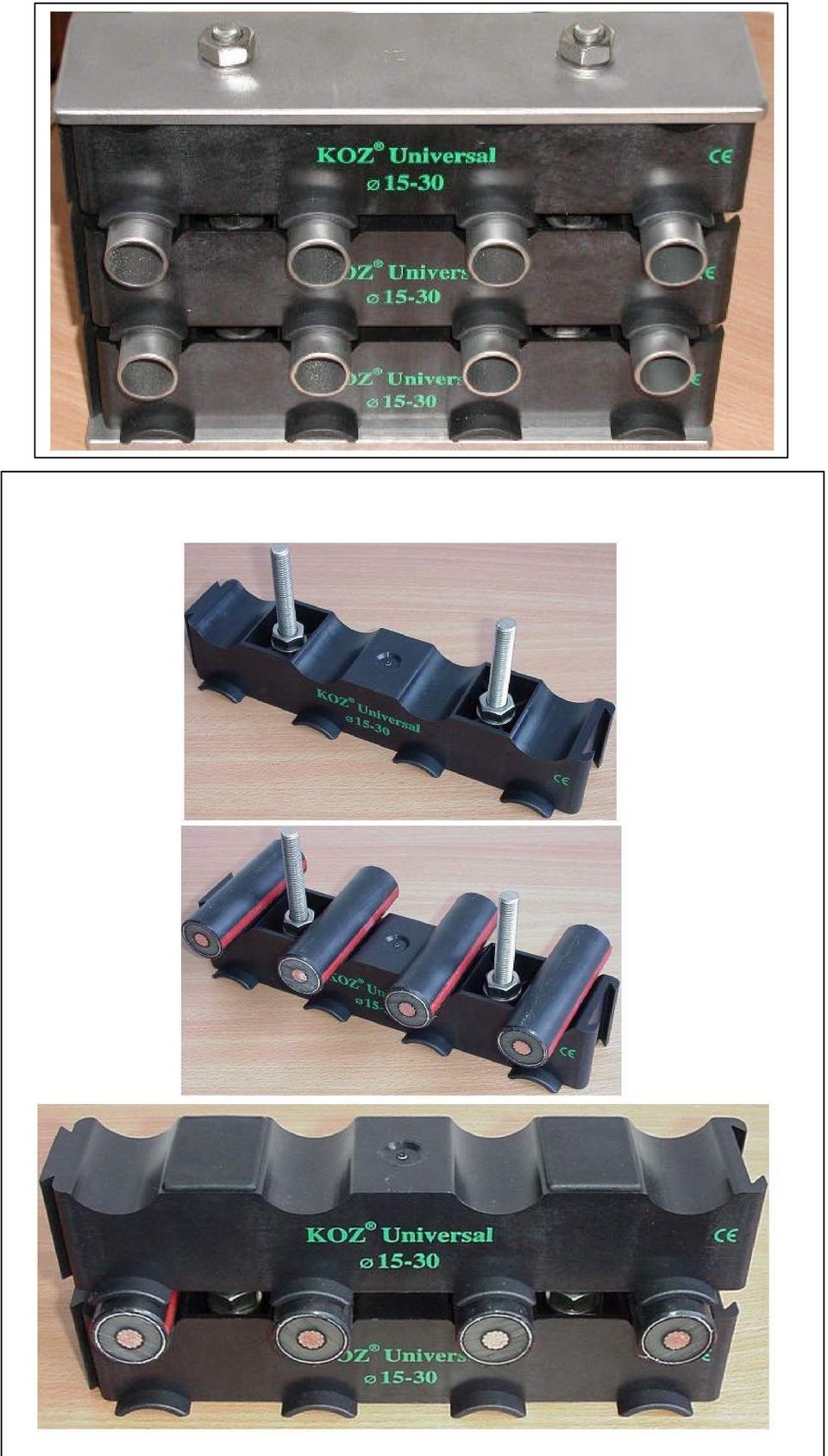

9 KOZ Universal kaapelisarjakiinnike KOZin tuotteisiin kuuluuvat myös syntettiset sarjakiinnikkeet Universal 3x Ø13-32, 4x Ø13-32 ja 4x Ø Universal kiinnikkeet soveltuvat kaapeleiden asennukseen rinnakkain ja päällekkäin. Pyrstöliitos kiinnikkeen molemmin puolin lukitsee kiinnikkeet vaakatasossa. KOZ Universal sarjakiinnikkeet toimitetaan kahden kappaleen sarjana. KOZ Universal 3x Ø13-32: KOZ Universal 4x Ø13-32: KOZ Universal 4x Ø30-47: Materiaali: Kokeet suorittanut: läpimitaltaan mm Ø kaapeleiden asennukseen läpimitaltaan mm Ø kaapeleiden asennukseen läpimitaltaan mm Ø kaapeleiden asennukseen Lasikuituvahvisteinen polyamidi KEMA Netherlands Taivutuslujuus: 220 N/m m 2 Murtolujuus: 135 N/m m 2 Laajenemiskerroin: Lämpökestävyys: Tulenkestävyys: Kemiallinen kestävyys: >0.01% 1 10 C - 40 C C, hetkellisesti C Normi VDE 0304, osa 3, luokka IIA ammoniakki, asetoni, alkoholi, benseeni, polttoaineet, kalsiumkloridi, kloroformi, etanoli, etyyli, eetteri, glyseroli, glykoli, heksaani, kerosiini, metyylikloridi, öljyt, otsooni, petroli, tolueeni, UV-säteily, ksyleeni, (kuuma)vesi, suola, alkali jne. Pakkaus: Universal 3x Ø13-32: vakiopakkaus 50 paria / laatikko Universal 4x Ø13-32: vakiopakkaus 50 paria / laatikko Universal 4x Ø30-47: vakiopakkaus 24 paria / laatikko Pyynnöstä saatavana pienempiä määriä. Tyyppi A B C D E F Ø G H I Paino KOZ UNIVERSAL 4x Ø ,25 60,5 60,5 60,5 10, KOZ UNIVERSAL 4x Ø , KOZ UNIVERSAL 3x Ø ,5 32,25 35,25 32,25 32,25 10, Koko millimetreinä, paino grammoina.

10

11

12

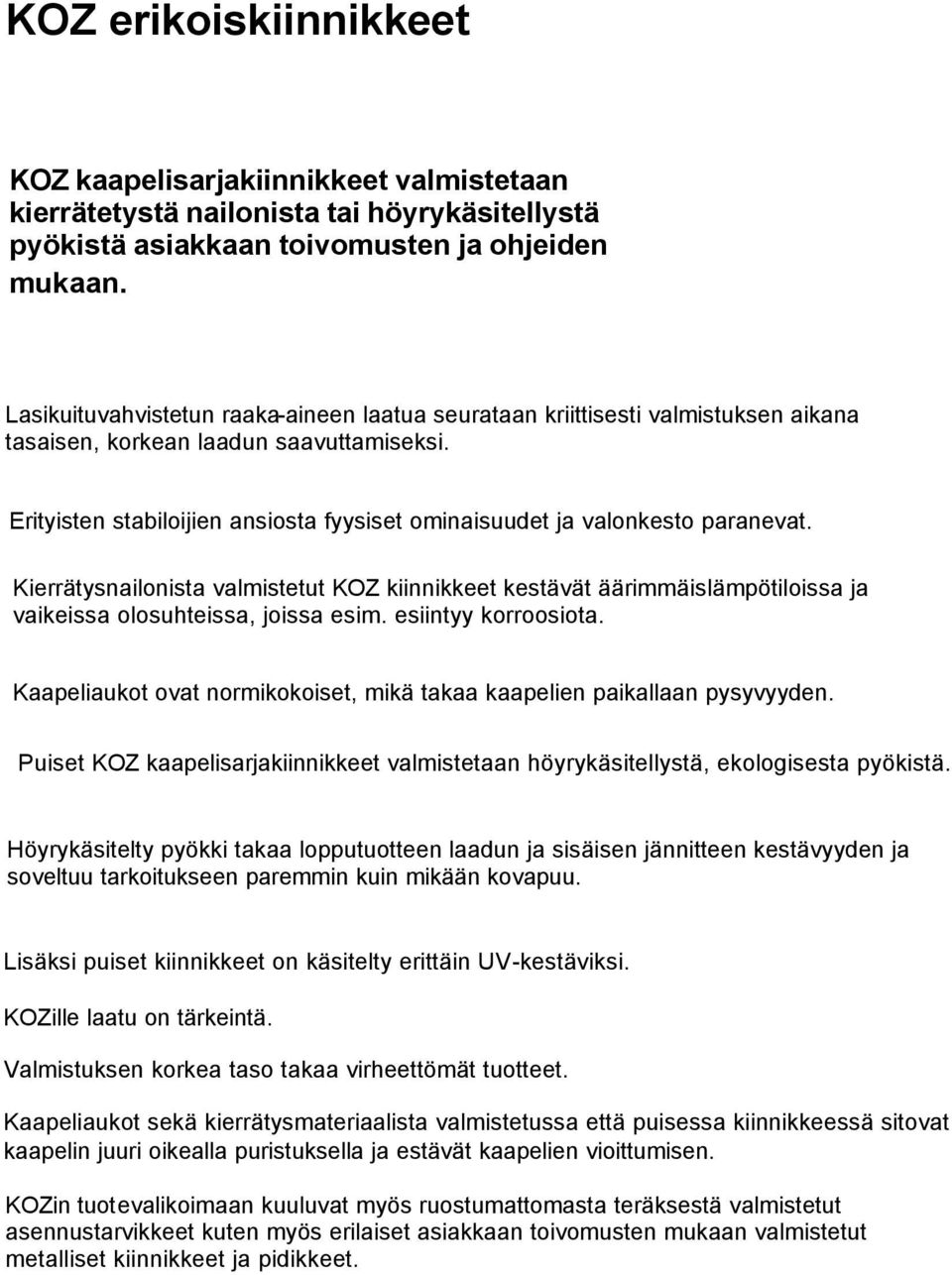

13 KOZ erikoiskiinnikkeet KOZ kaapelisarjakiinnikkeet valmistetaan kierrätetystä nailonista tai höyrykäsitellystä pyökistä asiakkaan toivomusten ja ohjeiden mukaan. Lasikuituvahvistetun raaka-aineen laatua seurataan kriittisesti valmistuksen aikana tasaisen, korkean laadun saavuttamiseksi. Erityisten stabiloijien ansiosta fyysiset ominaisuudet ja valonkesto paranevat. Kierrätysnailonista valmistetut KOZ kiinnikkeet kestävät äärimmäislämpötiloissa ja vaikeissa olosuhteissa, joissa esim. esiintyy korroosiota. Kaapeliaukot ovat normikokoiset, mikä takaa kaapelien paikallaan pysyvyyden. Puiset KOZ kaapelisarjakiinnikkeet valmistetaan höyrykäsitellystä, ekologisesta pyökistä. Höyrykäsitelty pyökki takaa lopputuotteen laadun ja sisäisen jännitteen kestävyyden ja soveltuu tarkoitukseen paremmin kuin mikään kovapuu. Lisäksi puiset kiinnikkeet on käsitelty erittäin UV-kestäviksi. KOZille laatu on tärkeintä. Valmistuksen korkea taso takaa virheettömät tuotteet. Kaapeliaukot sekä kierrätysmateriaalista valmistetussa että puisessa kiinnikkeessä sitovat kaapelin juuri oikealla puristuksella ja estävät kaapelien vioittumisen. KOZin tuotevalikoimaan kuuluvat myös ruostumattomasta teräksestä valmistetut asennustarvikkeet kuten myös erilaiset asiakkaan toivomusten mukaan valmistetut metalliset kiinnikkeet ja pidikkeet.

14 KOZ kaapelikiinnikkeen asennusohjeet ruuvikara kuusiomutteri aluslevy kuusiomutteri aluslevy aluslevy kuusiomutteri Kaapelikiinnikkeet kiinnitetään sopivalla työkalulla, mieluiten tasaiselle pinnalle. Mutterin alle on aina laitettava aluslevy. Kiinnikkeiden kiinnitystiheydeksi suositellaan 0,3-0,9 metrin väliä. Kiinnikkeen alakappale kiinnitetään ensin. Aluslevyt ja mutterit sopivat kiinnikkeen yläkappaleen alapinnan koloihin. KOZ KOZ KOZ KOZ KOZ läpimitaltaan mm Ø kaapeleiden asennukseen läpimitaltaan mm Ø kaapeleiden asennukseen läpimitaltaan mm Ø kaapeleiden asennukseen läpimitaltaan mm Ø kaapeleiden asennukseen läpimitaltaan mmø kaapeleiden asennukseen KOZ Triangle tyyppi 25-40: Kolmen läpimitaltaan 25-40mmØ kaapelin asennukseen KOZ Triangle tyyppi 38-53: Kolmen läpimitaltaan 38-53mmØ kaapelin asennukseen KOZ Triangle tyyppi 53-66: Kolmen läpimitaltaan 53-66mmØ kaapelin asennukseen KOZ Triangle tyyppi 67-92: Kolmen läpimitaltaan 67-92mmØ kaapelin asennukseen Asennusmateriaali: M10: KOZ 18-26, KOZ Universal 3x Ø13-32, KOZ Universal 4x Ø13-32 M12: KOZ 26-38, KOZ 36-52, KOZ 50-75, KOZ Universal 4x Ø30-47 M14: KOZ , KOZ Triangle 25-40, KOZ Triangle 38-53, KOZ Triangle 53-66, KOZ Triangle 67-92
