1 1

2 Coal Raahe Works Production Flow Limestone Plate rolling Direct quenching and Marking Normalising furnace Lime kilns Pusher type slab reheating furnaces Plate mill Pre-leveller accelerated cooling Hot leveller Hot leveller Coking plant - Coke Oxygen plant - Oxygen Blast furnace Granulation Slag Pellets Hot metal Desulphurisation Recycled steel Inspection Cooling banks Hot strip rolling Marking Crop shears Prefabricated plate products Precision and shape cutted plates Mechanical cutting Flame cutting Cold leveller Thick-walled tubes and profiles Bending Curving of tubes and welding machine Plate products Coilers LD-KG converter - Steel CAS-OB, ladle furnace and vacuum degassing Continuous casting Steel Walking beam furnace Edging mill Skin pass mill Roughing mill Coil box Cutting line Finishing mill Strip cooling Cut lengths Patterned plates Slitting line Slit coils Slab Hot-rolled coils Pickling line Pickled coils 04/08

3 Iron- and steelmaking Oxygen plant Oxygen Coal Oil Pellets Coke Coking plant Recycled steel Oxygen Raw iron Desulphurisation Steel Ladle furnace Vacuum Continuous casting Converter Blast furnace 2 x CAS-OB Slab 04/08

4 Plate rolling Direct quenching and accelerated cooling Hot leveller Slab Pusher type slab reheating furnaces Plate mill Pre-leveller Inspection Plasma cutting Marking Normalising furnace Hot leveller Cooling banks Flame/ mechanical cutting Cold leveller 04/08

5 Plate products Painting Jet cleaned and primed plates Bending Curved plates Plates Bevelling Precision cut and bevelled plates Flame cutting Flame-cut plates Jet cleaned and primed plates Shape flame cutting Wide flat flame cutting Shape flame- cut plates Wide flats 04/08

6 Hot strip rolling Slab Walking beam furnaces Vertical edger Roughing mill Coil box Finishing mill Strip cooling Coilers 04/08

7 Strip products Cut-to-length line Cut lengths Skin pass mill Patterned plates Slitting line Slit strips Hot-rolled coils Pickling Pickled coils Hot-rolled coils 04/08

8 Terästuotteiden jakauma Raahe 2.8 Mt steel from ore and recycled steel Hämeenlinna Hämeenlinna Cold-rolled steel sheets and coils 0.1 Mt Metal-coated steel sheets and coils 0.4 Mt Hämeenlinna, Kankaanpää Colour-coated steel sheets and coils 0.3 Mt Lappohja, Hämeenlinna, Oulainen, Pulkkil Structural and precision tubes, line pipes, piles and sections 0.5 Mt Raahe Hot-rolled steel plates and coils 1.2 Mt 8

9 Seostus Puhtaus Lämpötila masuuni S, P C 9

10 Prosessimetallurgia koneinsinöörille Masuunissa poistetaan happi hiilellä Fe 3 O 4 + C => Fe(4,4%C) + CO 2 (ilmaan) Konvertterissä poistetaan hiili hapella Fe(4,4%C) + O 2 => Fe(0,04%O) + CO 2 (ilmaan) Senkassa poistetaan happi alumiinilla (tavallisesti) tai hiilellä (IF-teräksillä) Fe(0,04%O) + Al => Fe(0.03%Al) + Al 2 O 3 (kuonaan) Fe(0,04%O) + C => Fe + CO(vakuumiin) 10

11 IF -teräs IF = interstitial free Interstitial = välisija-atomi (sijoittuu Featomien väliin lopullisessa jähmeässä teräksessä) = C, N IF teräksillä C- ja N-pitoisuudet ovat erittäin matalat (30 ppm = %) Hyvin syvävedettäviä teräksiä 11

12 Masuuni 12

13 Fe-C -faasidiagrammi 13

14 Raudan panostus mikseriin Raahessa 14

15 Raudan panostus konertteriin Raahessa 15

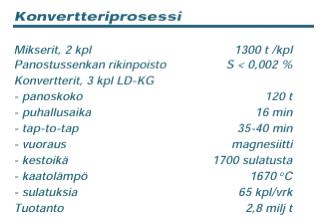

16 Konvertteri 16

17 Konvertterin puhallus sulan lämpötila ( C) [C] pitoisuus (p-%) [Si] [O] [C] T puhallusaika (min) [Si] ja [O] pitoisuus (p-%)

18 Konvertterin puhallus 18

19 Konvertterin jälkeen raakateräs kaadetaan senkkaan Kaadon yhteydessä lisätään Si, Al hapen sitomiseen lukuun ottamatta IF -teräkset (tiivistys: O + Al => Al2O3) lisätään seosaineet palamuodossa 19

20 Hapen poisto 20

21 Hapen poisto Oxygen activity, %O Si, Al, Ca tyhjö Ti, C Metal or carbon activity, % dissolved in liquid steel 21

22 Hapen poisto Si, Al, Ca tyhjö Ti, C oksidimetallurgia, TixOy 22

23 Teräksen seostaminen Palaseostus Lankaseostus Konvertterin kaato X - Senkkauuni / vakuumi X X Huuhteluasemat (X) X Senkkauuni, vakuumi, huuhteluasema tulossa 23
