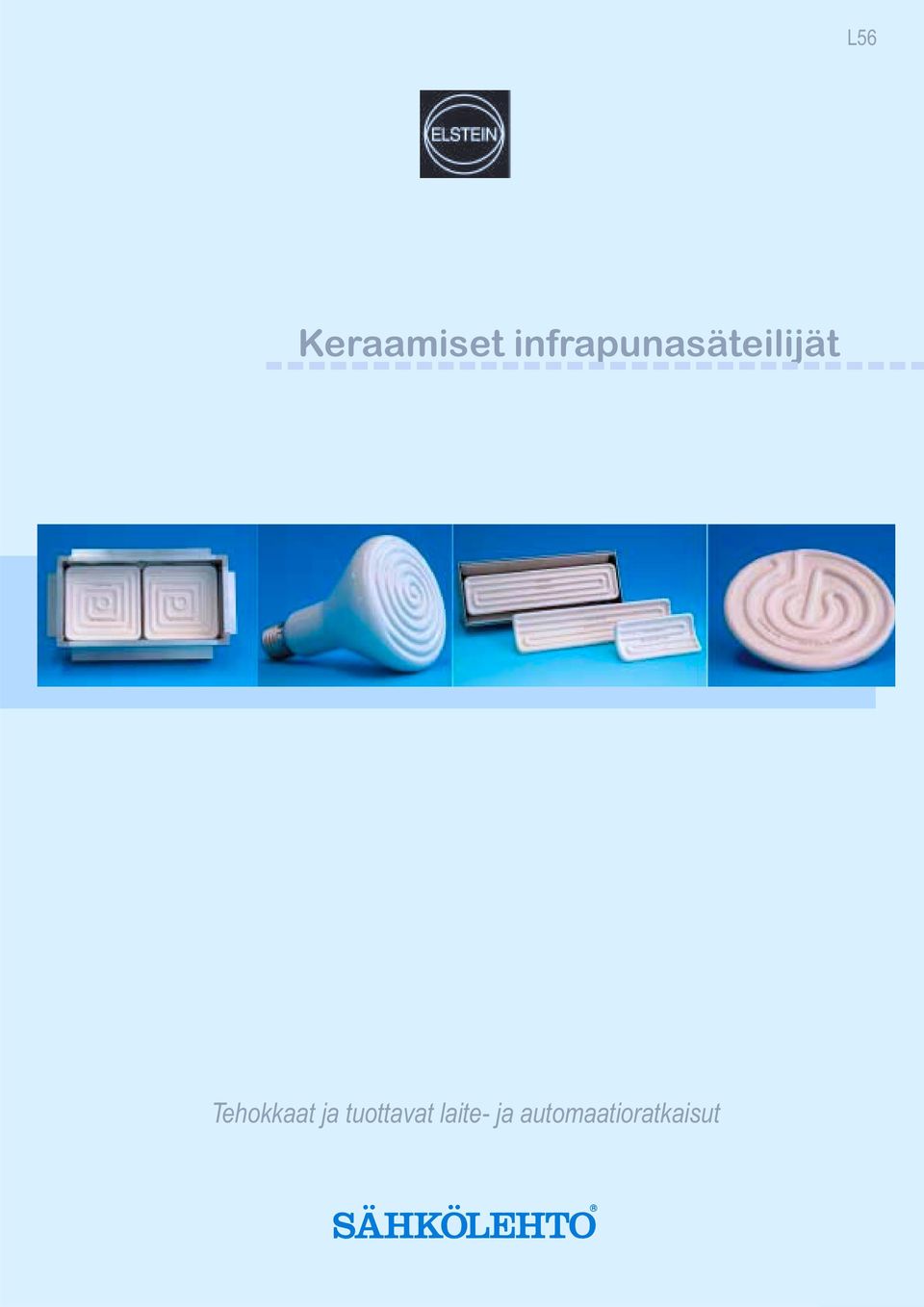

1 L56 Keraamiset infrapunasäteilijät Tehokkaat ja tuottavat laite- ja automaatioratkaisut

2 Elstein -infrapunasäteilijät Keraamiset Elstein-infrapunasäteilijät Keraamiset Elstein-infrapunasäteilijät tarjoavat energiataloudellisen ratkaisun kuumennus- ja kuivausprosesseissa. Säteilijöillä saavutetaan korkea hyötysuhde, yli 94 % sähköenergiasta muuttuu säteilylämmöksi. Infrapunasäteily ei lämmitä ilmaa vaan muuttuu lämmöksi vasta osuessaan materiaaliin. Säteily tunkeutuu tiettyyn syvyyteen lämmitettävään materiaaliin ja haluttu lämpötila aineen kerroksissa saavutetaan nopeammin kuin konventionaalisella menetelmällä. Lisäksi Elstein-säteilijöiden aallonpituutta säätämällä saavutetaan oikea lämpötila kohteessa ja säästetään energiaa. Käyttökohteita ovat mm. eri materiaalien lämpökäsittely ja muokkaus, pintojen kuivaus, tyhjiömuovaus, liiman aktivointi ja kuumapinnoitus, painovärien kuivaus ja koneen osien (esim. valssin) esilämmitys tuotantoprosesseissa. Säteilijän kuumennuselementti on valmistettu lämpötilakestoisesta nikkelikromiseoksesta. Runko on lasitettua keramiikkaa ja säteilijän kuumennuselementti on hyvin suojattu syöpymistä, hapettumista ja korroosiota vastaan. Keramiikka kestää myös nopeita lämpötilan vaihteluita. Elstein-säteilijöistä löytyy kooltaan ja ominaisuuksiltaan erilaisia elementtejä. Elementtien valinta riippuu asennustavasta, vaadittavasta tehosta ja lämpenemisajasta, käyttölämpötilasta ja säädettävyydestä. Elementtien lisäksi voimme toimittaa valmiiksi koottuja säteilijäyksikköjä ja kenttiä ohjauksella ja lämpötilan säädöllä. korkea hyötysuhde Taloudellinen, nopea ja tehokas säteily Taloudellisen lämmityksen ja kuivauksen perusta on korkea hyötysuhde siirrettäessä energiaa säteilijästä kohteeseen. Korkea hyötysuhde edellyttää säteilijän hyvää emissiokykyä sekä oikeaa aallonpituutta. Emissiolla tarkoitetaan säteilijää kuumennettaessa syntyvää säteilyä. Infrapunasäteilijät voidaan jakaa aallonpituuden perusteella kolmeen luokkaan: lyhytaaltoiset (< 1,5 µm), keskipitkäaaltoiset (1,5 µm - 3 µm) ja pitkäaaltoiset säteilijät (> 3 µm). Taulukko 1 esittää säteilijöiden tyypillisen spektrijakautuman. Mitä suurempi on säteilijän lämpötila sitä lyhyempi on säteilyn aallonpituus. On havaittu, että miltei kaikki lämmitettävät tai kuivattavat aineet absorboivat parhaiten säteilyä, jonka aallonpituus on 3-10 µm, mikä vastaa lämpötila-aluetta C. Taulukko 2 esittää muutamien aineiden absorbtiokykyä säteilijän lämpötilan funktiona. Keraaminen materiaali absorboi noin 90 % säteilystä. Tämän vuoksi se soveltuu hyvin infrapunasäteilijöiden materiaaliksi.

3 FSF - elementit säästävät tilaa Elstein FSF säteilijäelementit ovat rakenteeltaan hyvin matalia, 45 % matalampia verrattuna muihin Elstein säteilijäelementteihin. Elementtien käyttölämpötila on maksimissaan 750 C ja lämmitysteho 64 kw/m 2. Säteilijäelementit on valmistettu valamalla. FSF FSF sarjan säteilijäelementit soveltuvat matalan rakenteensa ansiosta hyvin esimerkiksi vanhojen kohteiden päivittämiseen. Niitä on saatavana neljää eri versiota ja tehoalueelle 60 W W. Elementtien koot ovat (kuvassa ylhäältä alas); FSF/1, 245 x 60 mm, FSF/2, 122 x 60 mm ja FSF/4, 60 x 60 mm, FSF, 122 x 122 mm. FSR - elementeillä monimuotoisia kenttiä Elstein FSR säteilijäelementtien käyttölämpötila on maksimissaan 750 C ja lämmitysteho 64 kw/m 2. Säteilijäelementit on valmistettu valamalla. FSR Kaarevan rakenteensa ansiosta elementit soveltuvat erinomaisesti erimuotoisten säteilijäkenttien rakentamiseen. Niitä on saatavana kolmea eri versiota ja tehoalueelle 60 W W. Elementtien koot ovat (kuvassa ylhäältä alas); FSR, 245 x 60 mm, FSR/2, 122 x 60 mm ja FSR/4, 60 x 60 mm. HFS - elementillä lyhyt lämpenemisaika Elstein HFS säteilijäelementtien käyttölämpötila on maksimissaan 700 C ja lämmitysteho 38,4 kw/m 2. Säteilijäelementit on valmistettu ontelovalamalla, minkä ansiosta niiden lämpenemisaika on lyhyempi kuin valetuilla elementeillä. HFS HFS sarjan säteilijäelementit soveltuvat erinomaisesti erimuotoisten säteilijäkenttien rakentamiseen. Niitä on saatavana neljää eri versiota ja tehoalueelle 60 W W. Elementtien koot ovat (kuvassa ylhäältä alas); HFS/1, 245 x 60 mm, HFS/2, 122 x 60 mm, ja HFS/4, 60 x 60 mm, HFS 122 x 122 mm. Materiaalien lämpökäsittely ja muokkaus Kuivaus ja lasitus Koneen osien esilämmitys tuotantoprosessissa Laminointi ja muut pintakäsittelyt

4 HSR HSR - nopeisiin lämpötilan muutoksiin Elstein HSR säteilijäelementtien käyttölämpötila on maksimissaan 900 C ja lämmitysteho 64 kw/m 2. Säteilijäelementit on valmistettu puristamalla ja niissä on lämmitysvastus näkyvissä, minkä ansiosta kohteen lämmittämiseen vapautuu enemmän energiaa. HSR sarjan säteilijäelementit soveltuvat erinomaisesti tuotantoprosesseihin, joissa vaaditaan nopeita lämpötilan nousuja ja laskuja. Niitä on saatavana kolmea eri versiota ja tehoalueelle 125 W W. Elementtien koot ovat (kuvassa ylhäältä alas); HSR/1, 245 x 60 mm, HSR 122 x 122 mm, HSR/2, 122 x 60 mm. HTS HTS - erittäin energiataloudellinen Elstein HTS säteilijäelementtien käyttölämpötila on maksimissaan 900 C ja lämmitysteho 64 kw/m 2. Säteilijäelementit on valmistettu ontelovalamalla. Ontelorakenne on täytetty lämpöeristeellä, mikä parantaa säteilytehoa ja säästää energiaa. HTS sarjan säteilijäelementtejä käyttämällä päästään jopa 25 % energian säästöön verrattuna perinteisiin valamalla tehtyihin säteilijöihin. Niitä on saatavana neljää eri versiota ja tehoalueelle 60 W W. Elementtien koot ovat (kuvassa ylhäältä alas); HTS/1, 245 x 60 mm, HTS/2, 122 x 60 mm, HTS/4, 60 x 60 mm ja HTS 122 x 122 mm. SHTS SHTS - korkeisiin lämpötiloihin Elstein SHTS säteilijäelementtien käyttölämpötila on maksimissaan 900 C ja lämmitysteho kw/m 2. Säteilijäelementit on valmistettu ontelovalamalla. Ontelorakenne on täytetty lämpöeristeellä, mikä parantaa säteilytehoa ja säästää energiaa. Elementin pinta on päällystetty mustalla lasituksella ja tausta on kullattu. SHTS sarjan säteilijäelementit soveltuvat käyttöihin joissa vaaditaan korkeita lämpötiloja. Niitä on saatavana neljää eri versiota ja tehoalueelle 300 W W. Elementtien koot ovat (kuvassa ylhäältä alas); SHTS/1, 245 x 60 mm, SHTS/2, 122 x 60 mm, SHTS/4, 60 x 60 mm, SHTS 122 x 122 mm. Liiman aktivointi ja kuumapinnoitus Lämpömuovaus ja tyhjiömuovaus Käsiteltyjen pintojen kuivaus Muovipinnotteiden sintraus

5 FSL - pitkä ja kapea rakenne Elstein FSL säteilijäelementit ovat rakenteeltaan hyvin matalia, 45 % matalampia verrattuna muihin Elstein säteilijäelementteihin. Elementtien käyttölämpötila on maksimissaan 700 C ja lämmitysteho 45 kw/m 2. Säteilijäelementit on valmistettu valamalla. Integroitujen kiinnikkeiden ansiosta FSL säteilijän asennus on helppoa. FSL FSL sarjan säteilijäelementit soveltuvat pitkän ja kapean rakenteensa ansiosta hyvin esimerkiksi lampputeollisuuteen loisteputkien päällystämiseen. Niitä on saatavana kahta eri versiota FSL, teho 600 W, koko 326 x 37 mm ja FSL/2, teho 300 W, koko 163 x 37 mm. HLS C alle minuutissa Elstein HLS säteilijäelementtien käyttölämpötila on maksimissaan 1000 C ja lämmitysteho 87 kw/m 2. HLS säteilijäelementit on valmistettu valamalla ja ne toimitetaan heijastimella varustettuna. Heijastimessa on kullattu pinta, minkä ansiosta jopa 80 % käytetystä energiasta voidaan muuttaa säteilyenergiaksi. HLS HLS sarjan säteilijäelementit soveltuvat käyttöihin, joissa vaaditaan korkeita lämpötiloja lyhyessä lämpenemisajassa. IRS - säteilijäsauvat Elstein IRS säteilijäsauvojen käyttölämpötila on maksimissaan 750 C ja lämmitysteho 72 kw/m 2. Säteilijäsauvat on valmistettu valamalla. Sauvan asennus on helppoa molemmissa päissä olevien kiinnikkeiden ansiosta. HLS säteilijäelementtejä on saatavana kahta tyyppiä HLS, teho 750 W, koko 245 x 32 mm ja HLS/2, teho 325 W, koko 122 x 32 mm. IRS IRS sarjan säteilijäsauvat soveltuvat sauvamaisen rakenteensa ansiosta hyvin pitkien kohteiden lämmittämiseen tuotantolinjoilla. Niitä on saatavana kahta eri versiota ja tehoalueelle 200 W W. Tyypin IRS mitat ovat 245 x 20 mm ja IRS/2 mitat ovat 108 x 20 mm. Painovärien kuivaus Sterilointi Vulkanointi ja lujitemuovaus EBF-yksikkö 1. kansi 2. jäähdytintila 3. heijastin 4. liitin 5. säteilija

6 SBM SBM - säteilijäsauvat Elstein SBM säteilijäsauvojen käyttölämpötila on maksimissaan 600 C ja lämmitysteho 36 kw/m 2. Säteilijäsauvat on valmistettu valamalla. SBM sarjan säteilijäsauvat soveltuvat erinomaisesti pitkien kohteiden lämmittämiseen tuotantolinjoilla. Ne soveltuvat myös fysioterapiakäyttöihin. SBM:n säteilytehoa voidaan säätää erillisen säätimen avulla. Niitä on saatavana kahta eri versiota SBM/450 kooltaan 460 x 20 mm ja SBM/300 kooltaan 310 x 20 mm. IOT IOT - säteilijät E27 kannalla Elstein IOT/75 ja IOT/90 säteilijöiden käyttölämpötila on maksimissaan 530 C ja lämmitysteho 25 kw/m 2. IOT/75 ja IOT/90 säteilijät on varustettu E27 kannalla. Säteilijät on valmistettu ontelovalamalla. E27 kannan ansiosta säteilijät on helppo asentaa, asennus kuten tavallisella hehkulampulla. IOT sarjan säteilijät soveltuvat erinomaisesti terraarioiden/lemmikkieläinten lämmitykseen, lääketeollisuuden ja elintarviketeollisuuden sovelluksiin. IOT:n säteilytehoa voidaan säätää erillisen säätimen avulla. Tätä säteilijää toimitetaan kahtena rakenteena. IOT/75 säteilijän pituus kannasta on 95 mm ja halkaisija 75 mm, teholtaan 60 W tai 100 W. IOT/90 vastaavat mitat ovat 135 mm ja 90 mm, teholtaan 150 W tai 250 W. BSH BSH - valmiit säteilijäkentät Elstein BSH säteilijäkentät on suunniteltu käytettäväksi HTS tai HSR säteilijäelementtien kanssa. Säteilijäkentän alumiininen kehikko varustetaan säteilijäelementeillä jo tehtaalla. Loppukäyttäjälle jää ainoastaan johdotuksen tekeminen ja kytkentä. Kenttä voidaan asentaa mihin asentoon tahansa. BSH säteilijäkentillä voidaan lämmittää suuria alueita. Niitä on saatavana 125 x 250 mm x 1375 mm. Säteilijäelementtinä voidaan käyttää maksimissaan 600 W säteilijää. Esimerkkejä käyttökohteista Muoviteollisuus lämpömuovauskoneet tyhjiömuovauskoneet PVC päällystyskoneet käärintäkoneet nylon/perlonkierreosien kiinnitys liimattavien osien lämmitys epoksihartsin kovettaminen äänieristysmattojen sulatus muoviosien esilämmitys liitosta varten puristemuovin lämmitys Lääketeollisuus hammaslaboratoriot infrapunasäteilijäkaapit Elintarviketeollisuus leivontauunit sulatejuustojen valmistus makeisteollisuus

7 EBF - valmis säteilijäyksikkö Elstein EBF säteilijäyksiköt on suunniteltu käytettäväksi FSR, HSR/1, HTS/1, SHTS/1 tai FSR/2, HSR/2, HTS/2, SHTS/2 säteilijäelementtien kanssa. Yksikkö koostuu alumiinirungosta, siihen asennetusta heijastimesta sekä säteilijäelementistä ja keraamisista liittimistä. EBF Säteilijäkentän alumiininen runko varustetaan käyttäjän toivomuksen mukaisilla säteilijäelementeillä jo tehtaalla. Loppukäyttäjälle jää ainoastaan johdotuksen tekeminen ja kytkentä. Kenttä voidaan asentaa mihin asentoon tahansa. Niitä on saatavana neljää eri pituutta: 255 mm, 505 mm, 755 mm sekä 1005 mm. REF - säteilijäelementti heijastimella Elstein REF säteilijäyksikkö koostuu REO/250 tai REO/125 heijastimesta sekä FSR-, HFS-, HSR-, HTS- tai SHTSsäteilijäelementistä. Heijastimet on tehty kiillotetusta ruostumattomasta teräksestä. Heijastinta käytetään sekä säteilijäelementin kiinnitykseen että heijastamaan ja suuntaamaan infrapunasäteily kohteeseen. REF REF heijastinyksikössä sähköiset liitännät ovat näkyvillä, minkä vuoksi se täytyy asentaa aina suljettuun tilaan. Niitä on saatavana kahta eri kokoa: 245 x 60 mm tai 122 x 60 mm. Lämpötilan säätö Yksinkertaisin tapa sovittaa säteilyteho sopivaksi on muuttaa säteilijöiden etäisyyttä kohteesta. Säätö voidaan toteuttaa myös prosenttisäätäjän tai säätäjäohjauksen avulla. Prosenttisäätäjä on tehon asettelulaite, joka toimii ilman takaisinkytkentää. Käytettävä teho asetellaan numeerisesti 0 99% ja sillä ohjataan kontaktoreita tai tehotyristoreita. Säätäjäohjauksessa anturina on termoelementti. Termoelementti voidaan asentaa kohteeseen, mutta usein lämpötilan säätö toteutetaan mittaamalla säteilijäkentän lämpötilaa. Tämä tapahtuu käyttämällä Elstein-termoelementtisäteilijöitä, joissa termoelementti on valettu säteilijään.termoelementin signaali viedään lämpötilansäätäjälle, joka yhden tai useamman puolijohdeyksikön avulla ohjaa portaattomasti kentän tehonsyöttöä. lämpötilan säätö Pintakäsittely jauhemaalauslinjat lateksipäällysteiden kuivausuunit emalointiuunit keramiikan lasitusuunit Muu teollisuus paperiteollisuus piirilevyjen juotoskoneet lasin ja keramiikan lämmitys kemiallisten prosessien nopeutus testauskaapit tapettien kuivausuunit ruiskupuristeosien lämmitys lasin karkaisu-uunit kankaiden kuivausuunit
