1 Q2 Q3 Q38 Q Q8 Q9 Q Q8 Q Q8 Q7 Q78 Q88 Q98 Vahvin tekniikka, laatu ja design Laajempi mallisto, lisää tehoa Kuormaimet ja varusteet Q21 Q31 Q33 Q1 Q1 Q1 FI

2 2

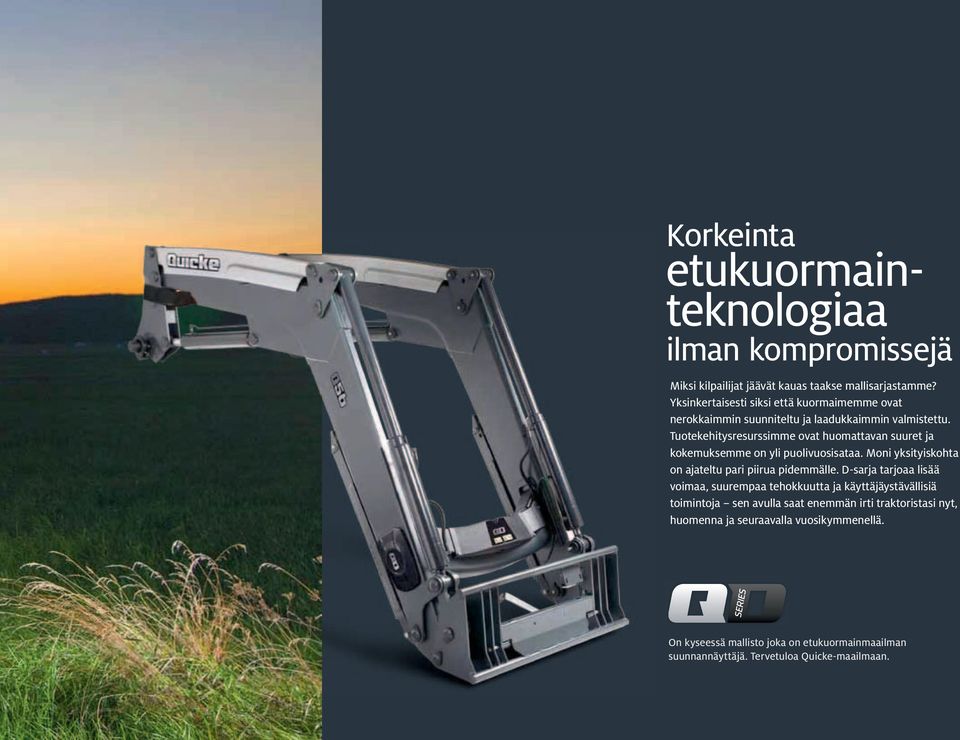

3 Korkeinta etukuormainteknologiaa ilman kompromissejä Miksi kilpailijat jäävät kauas taakse mallisarjastamme? Yksinkertaisesti siksi että kuormaimemme ovat nerokkaimmin suunniteltu ja laadukkaimmin valmistettu. Tuotekehitysresurssimme ovat huomattavan suuret ja kokemuksemme on yli puolivuosisataa. Moni yksityiskohta on ajateltu pari piirua pidemmälle. D-sarja tarjoaa lisää voimaa, suurempaa tehokkuutta ja käyttäjäystävällisiä toimintoja sen avulla saat enemmän irti traktoristasi nyt, huomenna ja seuraavalla vuosikymmenellä. On kyseessä mallisto joka on etukuormainmaailman suunnannäyttäjä. Tervetuloa Quicke-maailmaan. 3

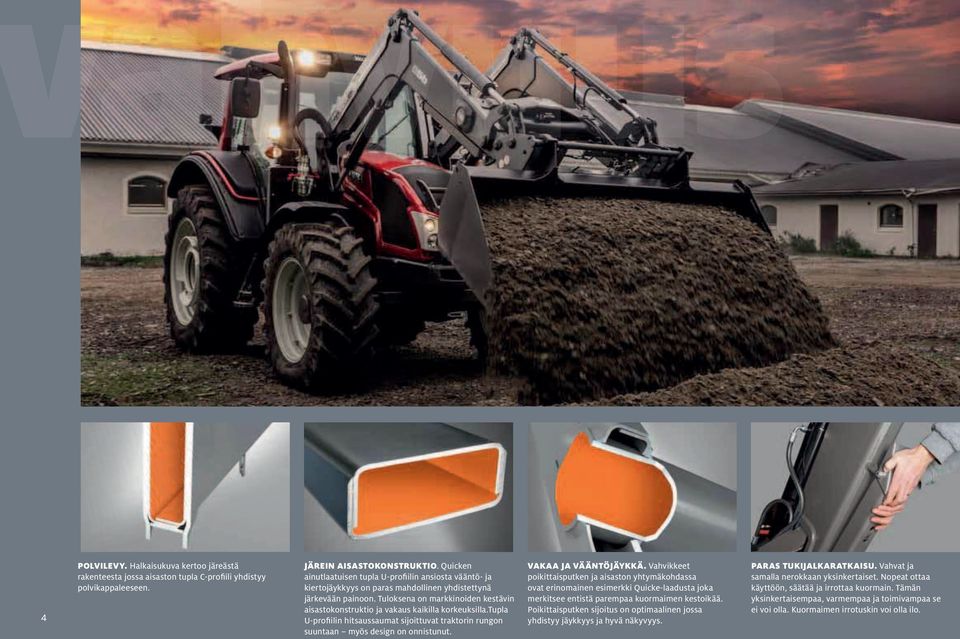

4 ahvuus Polvilevy. Halkaisukuva kertoo järeästä rakenteesta jossa aisaston tupla C-profiili yhdistyy polvikappaleeseen. Järein aisastokonstruktio. Quicken ainutlaatuisen tupla U-profiilin ansiosta vääntö- ja kiertojäykkyys on paras mahdollinen yhdistettynä järkevään painoon. Tuloksena on markkinoiden kestävin aisastokonstruktio ja vakaus kaikilla korkeuksilla.tupla U-profiilin hitsaussaumat sijoittuvat traktorin rungon suuntaan myös design on onnistunut. vakaa Ja vääntöjäykkä. Vahvikkeet poikittaisputken ja aisaston yhtymäkohdassa ovat erinomainen esimerkki Quicke-laadusta joka merkitsee entistä parempaa kuormaimen kestoikää. Poikittaisputken sijoitus on optimaalinen jossa yhdistyy jäykkyys ja hyvä näkyvyys. Paras tukijalkaratkaisu. Vahvat ja samalla nerokkaan yksinkertaiset. Nopeat ottaa käyttöön, säätää ja irrottaa kuormain. Tämän yksinkertaisempaa, varmempaa ja toimivampaa se ei voi olla. Kuormaimen irrotuskin voi olla ilo.

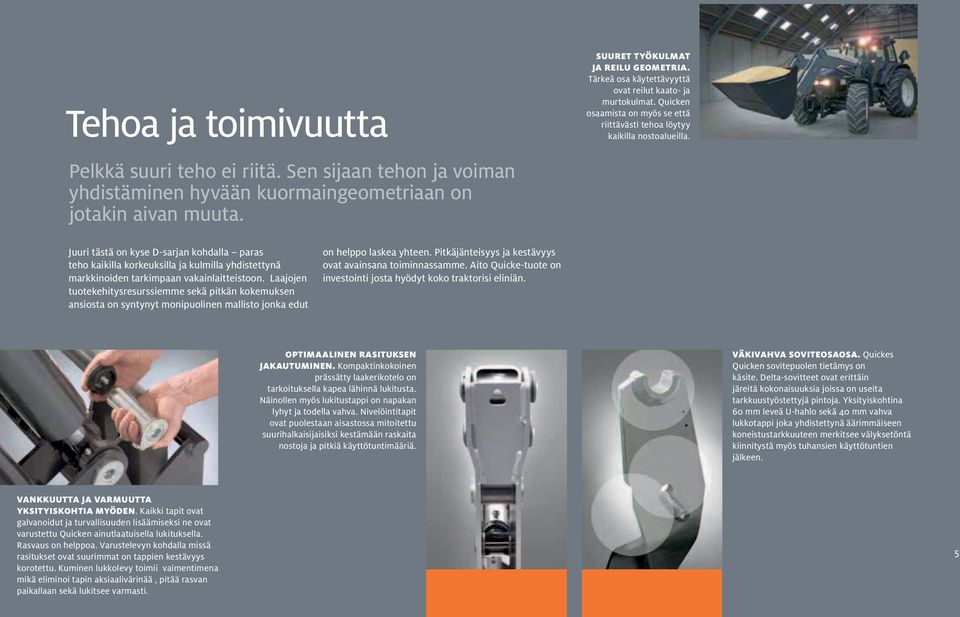

5 Tehoa ja toimivuutta Pelkkä suuri teho ei riitä. Sen sijaan tehon ja voiman yhdistäminen hyvään kuormaingeometriaan on jotakin aivan muuta. suuret työkulmat Ja reilu geometria. Tärkeä osa käytettävyyttä ovat reilut kaato- ja murtokulmat. Quicken osaamista on myös se että riittävästi tehoa löytyy kaikilla nostoalueilla. Juuri tästä on kyse D-sarjan kohdalla paras teho kaikilla korkeuksilla ja kulmilla yhdistettynä markkinoiden tarkimpaan vakainlaitteistoon. Laajojen tuotekehitysresurssiemme sekä pitkän kokemuksen ansiosta on syntynyt monipuolinen mallisto jonka edut on helppo laskea yhteen. Pitkäjänteisyys ja kestävyys ovat avainsana toiminnassamme. Aito Quicke-tuote on investointi josta hyödyt koko traktorisi eliniän. optimaalinen rasituksen Jakautuminen. Kompaktinkokoinen prässätty laakerikotelo on tarkoituksella kapea lähinnä lukitusta. Näinollen myös lukitustappi on napakan lyhyt ja todella vahva. Nivelöintitapit ovat puolestaan aisastossa mitoitettu suurihalkaisijaisiksi kestämään raskaita nostoja ja pitkiä käyttötuntimääriä. väkivahva soviteosaosa. Quickes Quicken sovitepuolen tietämys on käsite. Delta-sovitteet ovat erittäin järeitä kokonaisuuksia joissa on useita tarkkuustyöstettyjä pintoja. Yksityiskohtina mm leveä U-hahlo sekä mm vahva lukkotappi joka yhdistettynä äärimmäiseen koneistustarkkuuteen merkitsee välyksetöntä kiinnitystä myös tuhansien käyttötuntien jälkeen. vankkuutta Ja varmuutta yksityiskohtia myöden. Kaikki tapit ovat galvanoidut ja turvallisuuden lisäämiseksi ne ovat varustettu Quicken ainutlaatuisella lukituksella. Rasvaus on helppoa. Varustelevyn kohdalla missä rasitukset ovat suurimmat on tappien kestävyys korotettu. Kuminen lukkolevy toimii vaimentimena mikä eliminoi tapin aksiaalivärinää, pitää rasvan paikallaan sekä lukitsee varmasti.

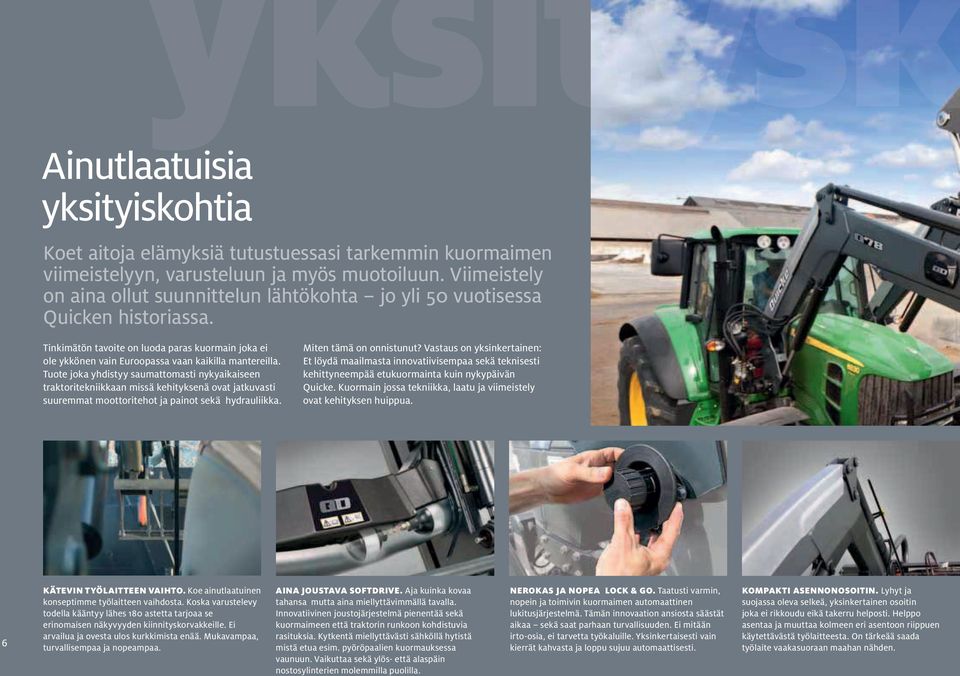

6 yksitysk Ainutlaatuisia yksityiskohtia Koet aitoja elämyksiä tutustuessasi tarkemmin kuormaimen viimeistelyyn, varusteluun ja myös muotoiluun. Viimeistely on aina ollut suunnittelun lähtökohta jo yli vuotisessa Quicken historiassa. Tinkimätön tavoite on luoda paras kuormain joka ei ole ykkönen vain Euroopassa vaan kaikilla mantereilla. Tuote joka yhdistyy saumattomasti nykyaikaiseen traktoritekniikkaan missä kehityksenä ovat jatkuvasti suuremmat moottoritehot ja painot sekä hydrauliikka. Miten tämä on onnistunut? Vastaus on yksinkertainen: Et löydä maailmasta innovatiivisempaa sekä teknisesti kehittyneempää etukuormainta kuin nykypäivän Quicke. Kuormain jossa tekniikka, laatu ja viimeistely ovat kehityksen huippua. kätevin työlaitteen vaihto. Koe ainutlaatuinen konseptimme työlaitteen vaihdosta. Koska varustelevy todella kääntyy lähes 18 astetta tarjoaa se erinomaisen näkyvyyden kiinnityskorvakkeille. Ei arvailua ja ovesta ulos kurkkimista enää. Mukavampaa, turvallisempaa ja nopeampaa. aina Joustava softdrive. Aja kuinka kovaa tahansa mutta aina miellyttävimmällä tavalla. Innovatiivinen joustojärjestelmä pienentää sekä kuormaimeen että traktorin runkoon kohdistuvia rasituksia. Kytkentä miellyttävästi sähköllä hytistä mistä etua esim. pyöröpaalien kuormauksessa vaunuun. Vaikuttaa sekä ylös- että alaspäin nostosylinterien molemmilla puolilla. nerokas Ja nopea lock & go. Taatusti varmin, nopein ja toimivin kuormaimen automaattinen lukitusjärjestelmä. Tämän innovaation ansiosta säästät aikaa sekä saat parhaan turvallisuuden. Ei mitään irto-osia, ei tarvetta työkaluille. Yksinkertaisesti vain kierrät kahvasta ja loppu sujuu automaattisesti. kompakti asennonosoitin. Lyhyt ja suojassa oleva selkeä, yksinkertainen osoitin joka ei rikkoudu eikä takerru helposti. Helppo asentaa ja muuttaa kolmeen eri asentoon riippuen käytettävästä työlaitteesta. On tärkeää saada työlaite vaakasuoraan maahan nähden.

7 ohdatq-k ohdatkeskusventtiilin Q-keskusventtiilin monet edut ohdateskusventtiilin ohdatkirjaimellisesti keskelle kuormainta sijoitettu ohdatjakoventtiili tuo mukanaan monia etuja. Kaikki ohdatvanhat putkitukset ja roikkuvat letkuvedot on ohdatvoitu unohtaa. Etäisyydet sylintereihin ovat samat. Selkeää ja varmatoimista myös alhaisissa lämpötiloissa.. Erittäin hyvässä suojassa eikä myöskään aiheuta näköesteitä. Yksityiskohtina luotettavat Plug-In pikaliittimet joiden ansiosta letkuihin ei voi jäädä kiertojännitystä, korkealuokkainen letkutus jossa UV- ja otsonisuojaus. SELECTO FIX selecto fix. Yhdellä kevyellä ranneliikkeellä kytket letkut vaikka niissä olisi vähän painettakin jäljellä. Selecto Fix on erittäin kätevä laite jos koneessa 3-.tai.-toiminto. Erityisen toimiva laite talvella kun olosuhteet ovat vaativimmat. kätevä rasvaus. Avattavat suojat estävät rasvan leviämisen ympäriinsä ja erityisesti veden pääsyn laakerointeihin painepesussa. automaattinen clic-on varustelukitus. Järjestelmä joka osaa mennä itsestään lukkoon mutta vain siinä tapauksessa että kauha on kohdistunut oikein varustelevyyn. Tällöin lukkokielet sallivat lukkiutumisen merkittävä turvallisuuden parantuminen sillä kauhan putoamisen riski vauhdissa on nyt minimoitu. Kytkettäessä riittää että kohdistat kauhan varustelevyyn, automatiikka hoitaa lopun. Q-lock hydraulinen varustelukitus. Yksinkertainen ja varma varusteenvaihto ilman tarvetta poistua ohjaamosta. Q-Lock on yhdistetty 3.-toiminnon kanssa yhteen jättäen se silti nerokkaasti vapaaksi esim. paalipihtiä varten Yhdellä katkaisijan painalluksella valitset käytetäänkö 3.-toimintoa lukitukseen vai työlaitehydrauliikan ohjaamiseen. Q-link huipputarkka suuntaisvakain vaikka mekaaninen vakain on tunnettu toimintavarmuudesta ja huoltovapaudestaan voi senkin tehdä paremmin. Trukkihaarukat pysyvät on aina vaakasuorassa nostettaessa lava maasta ylös ja myös laskettaessa se maanpinnalle. Ei niinkään selvä asia kaikilla merkeillä. Vahva rakenne ja laakeroinnit. 7

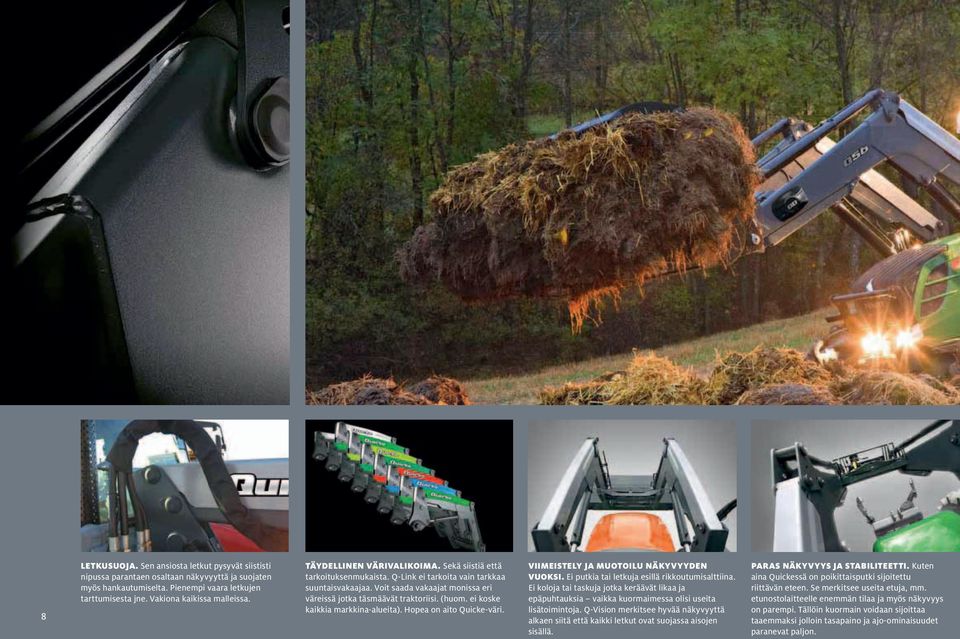

8 m 8 letkusuoja. Sen ansiosta letkut pysyvät siististi nipussa parantaen osaltaan näkyvyyttä ja suojaten myös hankautumiselta. Pienempi vaara letkujen tarttumisesta jne. Vakiona kaikissa malleissa. täydellinen värivalikoima. Sekä siistiä että tarkoituksenmukaista. Q-Link ei tarkoita vain tarkkaa suuntaisvakaajaa. Voit saada vakaajat monissa eri väreissä jotka täsmäävät traktoriisi. (huom. ei koske kaikkia markkina-alueita). Hopea on aito Quicke-väri. viimeistely Ja muotoilu näkyvyyden vuoksi. Ei putkia tai letkuja esillä rikkoutumisalttiina. Ei koloja tai taskuja jotka keräävät likaa ja epäpuhtauksia vaikka kuormaimessa olisi useita lisätoimintoja. Q-Vision merkitsee hyvää näkyvyyttä alkaen siitä että kaikki letkut ovat suojassa aisojen sisällä. Paras näkyvyys Ja stabiliteetti. Kuten aina Quickessä on poikittaisputki sijoitettu riittävän eteen. Se merkitsee useita etuja, mm. etunostolaitteelle enemmän tilaa ja myös näkyvyys on parempi. Tällöin kuormain voidaan sijoittaa taaemmaksi jolloin tasapaino ja ajo-ominaisuudet paranevat paljon.

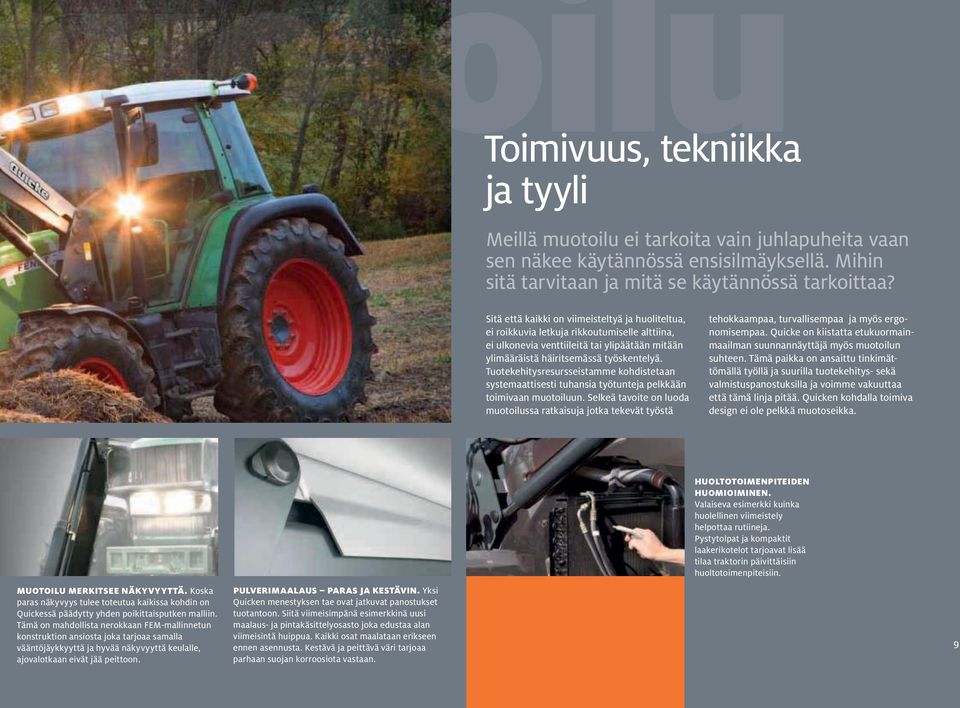

9 uotoilu Toimivuus, tekniikka ja tyyli Meillä muotoilu ei tarkoita vain juhlapuheita vaan sen näkee käytännössä ensisilmäyksellä. Mihin sitä tarvitaan ja mitä se käytännössä tarkoittaa? Sitä että kaikki on viimeisteltyä ja huoliteltua, ei roikkuvia letkuja rikkoutumiselle alttiina, ei ulkonevia venttiileitä tai ylipäätään mitään ylimääräistä häiritsemässä työskentelyä. Tuotekehitysresursseistamme kohdistetaan systemaattisesti tuhansia työtunteja pelkkään toimivaan muotoiluun. Selkeä tavoite on luoda muotoilussa ratkaisuja jotka tekevät työstä tehokkaampaa, turvallisempaa ja myös ergonomisempaa. Quicke on kiistatta etukuormainmaailman suunnannäyttäjä myös muotoilun suhteen. Tämä paikka on ansaittu tinkimättömällä työllä ja suurilla tuotekehitys- sekä valmistuspanostuksilla ja voimme vakuuttaa että tämä linja pitää. Quicken kohdalla toimiva design ei ole pelkkä muotoseikka. huoltotoimenpiteiden huomioiminen. Valaiseva esimerkki kuinka huolellinen viimeistely helpottaa rutiineja. Pystytolpat ja kompaktit laakerikotelot tarjoavat lisää tilaa traktorin päivittäisiin huoltotoimenpiteisiin. muotoilu merkitsee näkyvyyttä. Koska paras näkyvyys tulee toteutua kaikissa kohdin on Quickessä päädytty yhden poikittaisputken malliin. Tämä on mahdollista nerokkaan FEM-mallinnetun konstruktion ansiosta joka tarjoaa samalla vääntöjäykkyyttä ja hyvää näkyvyyttä keulalle, ajovalotkaan eivät jää peittoon. Pulverimaalaus Paras Ja kestävin. Yksi Quicken menestyksen tae ovat jatkuvat panostukset tuotantoon. Siitä viimeisimpänä esimerkkinä uusi maalaus- ja pintakäsittelyosasto joka edustaa alan viimeisintä huippua. Kaikki osat maalataan erikseen ennen asennusta. Kestävä ja peittävä väri tarjoaa parhaan suojan korroosiota vastaan. 9

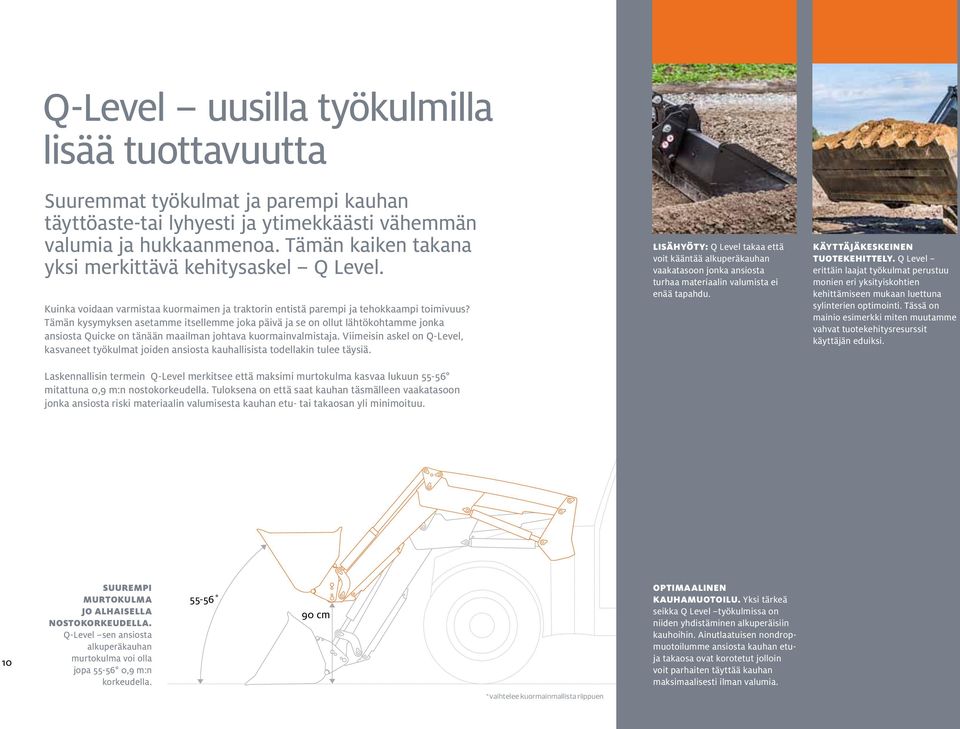

10 Q-Level uusilla työkulmilla lisää tuottavuutta Suuremmat työkulmat ja parempi kauhan täyttöaste-tai lyhyesti ja ytimekkäästi vähemmän valumia ja hukkaanmenoa. Tämän kaiken takana yksi merkittävä kehitysaskel Q Level. Kuinka voidaan varmistaa kuormaimen ja traktorin entistä parempi ja tehokkaampi toimivuus? Tämän kysymyksen asetamme itsellemme joka päivä ja se on ollut lähtökohtamme jonka ansiosta Quicke on tänään maailman johtava kuormainvalmistaja. Viimeisin askel on Q-Level, kasvaneet työkulmat joiden ansiosta kauhallisista todellakin tulee täysiä. Laskennallisin termein Q-Level merkitsee että maksimi murtokulma kasvaa lukuun - mitattuna,9 m:n nostokorkeudella. Tuloksena on että saat kauhan täsmälleen vaakatasoon jonka ansiosta riski materiaalin valumisesta kauhan etu- tai takaosan yli minimoituu. lisähyöty: Q Level takaa että voit kääntää alkuperäkauhan vaakatasoon jonka ansiosta turhaa materiaalin valumista ei enää tapahdu. käyttäjäkeskeinen tuotekehittely. Q Level erittäin laajat työkulmat perustuu monien eri yksityiskohtien kehittämiseen mukaan luettuna sylinterien optimointi. Tässä on mainio esimerkki miten muutamme vahvat tuotekehitysresurssit käyttäjän eduiksi. 1 suurempi murtokulma Jo alhaisella nostokorkeudella. Q-Level sen ansiosta alkuperäkauhan murtokulma voi olla jopa -,9 m:n korkeudella. - 9 cm optimaalinen kauhamuotoilu. Yksi tärkeä seikka Q Level työkulmissa on niiden yhdistäminen alkuperäisiin kauhoihin. Ainutlaatuisen nondropmuotoilumme ansiosta kauhan etuja takaosa ovat korotetut jolloin voit parhaiten täyttää kauhan maksimaalisesti ilman valumia. *vaihtelee kuormainmallista riippuen

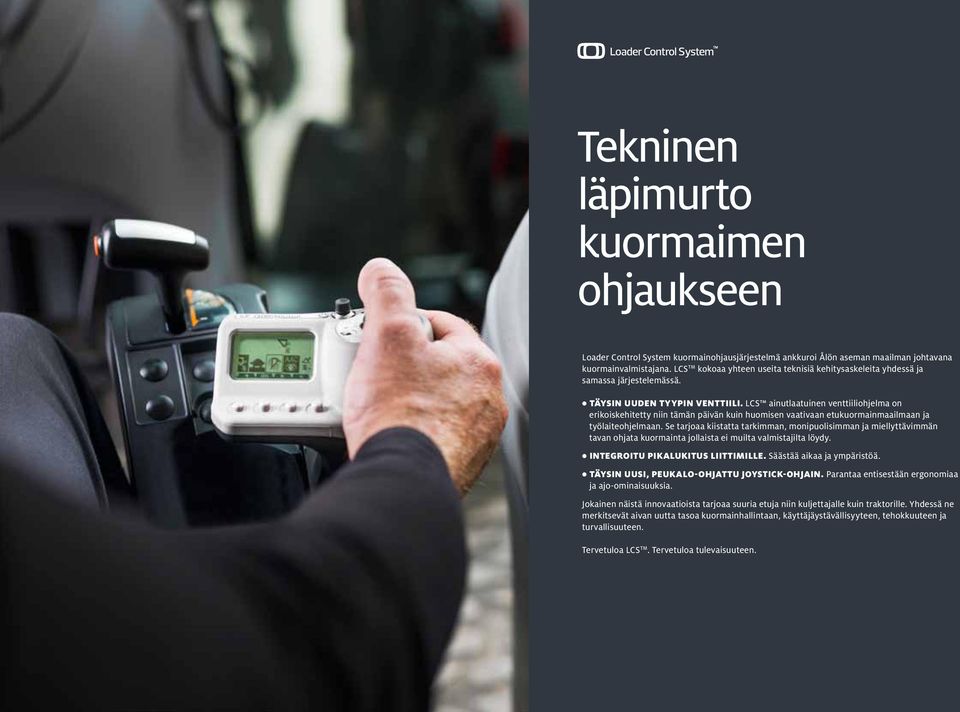

11 Tekninen läpimurto kuormaimen ohjaukseen Loader Control System kuormainohjausjärjestelmä ankkuroi Ålön aseman maailman johtavana kuormainvalmistajana. LCSTM kokoaa yhteen useita teknisiä kehitysaskeleita yhdessä ja samassa järjestelemässä. Täysin uuden Tyypin venttiili. LCS ainutlaatuinen venttiiliohjelma on erikoiskehitetty niin tämän päivän kuin huomisen vaativaan etukuormainmaailmaan ja työlaiteohjelmaan. Se tarjoaa kiistatta tarkimman, monipuolisimman ja miellyttävimmän tavan ohjata kuormainta jollaista ei muilta valmistajilta löydy. integroitu pikalukitus liittimille. Säästää aikaa ja ympäristöä. Täysin uusi, peukalo-ohjattu joystick-ohjain. Parantaa entisestään ergonomiaa ja ajo-ominaisuuksia. Jokainen näistä innovaatioista tarjoaa suuria etuja niin kuljettajalle kuin traktorille. Yhdessä ne merkitsevät aivan uutta tasoa kuormainhallintaan, käyttäjäystävällisyyteen, tehokkuuteen ja turvallisuuteen. Tervetuloa LCSTM. Tervetuloa tulevaisuuteen. 11

12 Yksi järjestelmä. Satoja etuja. Venttiiliohjelma Pikakytkentä MC 12 Optimoi hallittavuuden ja ajo-ominaisuudet Sydän LCS-järjestelmässä on ainutlaatuinen venttiilimallisto; maailman ainoa venttiilimallisto joka erikoiskehitetty niihin vaatimuksiin ja toimintoihin mitä etukuormainkäyttö edellyttää. Ainutlaatuinen hallittavuus, hyvä tunto ja viiveettömyys yhdistettynä tilanteeseen sopivaan nopeuteen jokaiselle hetkellä taakasta riippumatta. Venttiilistö on myös energiatehokas joka merkitsee pienempää polttoaineen kulutusta. Monia etuja: Täydellinen raskaiden taakkojen hallinta kuormitusriippumattoman virtauksen ansiosta. Tämän ansiosta kuormaimen nopeus on aina sama kaikilla kuormitustasoilla. Helpompi kaksoisliikkeiden ajo kuten aisojen lasku ja kauhan tyhjennys. Ålö LCS TM Avoin järjestelmä tarjoaa samat ajo-ominaisuudet kuin Ålö LCS TM Suljettu-hydraulijärjestelmä. Molemmissa toimii suljettu hydraulipiiri. Energiaa säästävä öljyn takaisinkierrätys sylinteriin Sylinterit ovat aina täynnä öljyä männän molemmin puolin mikä vähentää kavitaatiota, odotusaikaa ja tekee kuormauksesta tarkempaa Uiva-asento on mahdollinen kytkeä sekä nosto- että kauhapiiriin. Tämän ansiosta kuormaimen ja hydraulisen varusteen kytkentä on entistä helpompaa. Kompakti koko merkitsee helpompaa venttiilin sijoittamista jossa kuljettajan hyvä näkyvyys ja käytettävyys ovat aina etusijalla. Nerokas ja helppökäyttöinen pikaliitäntä integroidulla sähköpistokkeella Uusi, ainutlaatuisilla flat-face-tasapääliittimillä varustettu pikakytkentä (lisävaruste) sisältäen integroidun sähköliittimen on yksi hieno yksityiskohta joka nerokkaan rakenteensa ansiosta säästää sekä aikaa että suojaa ympäristöä. Riittää kun teet pienen kahvan kääntöliikkeen ja kytkentä on tapahtunut, äärimmäisen kätevän käyttää jopa yhdellä kädellä. Pikaliittimen rakenne mahdollistaa kytkennän vaikka letkuihin olisi jäänyt vähän painettakin. Kaikki liittimet ovat flat facetasapääliittimiä jotka ovat tiiviitä ja erittäin helppo pyyhkäistä puhtaaksi ja huoltaa. Monia etuja: Sekä venttiilit että letkusarjat ovat varustettu flat face-liittimin Pikaliittimen kytkentä tapahtuu yhdellä kahvankäännöllä joka sisältää lukitusmekanismin Tekniset tiedot Max järjestelmäpaine Max paluupaine Max suositeltu virtaus, avoin järjestelmä Max suositeltu virtaus, suljettu järjestelmä Rajoitettu, suositeltu virtaus kuormaimessa Esiohjauspaine venttiilissä 2 bar 2 bar 12 l/min 1 l/min Max 9 l/min 23 bar

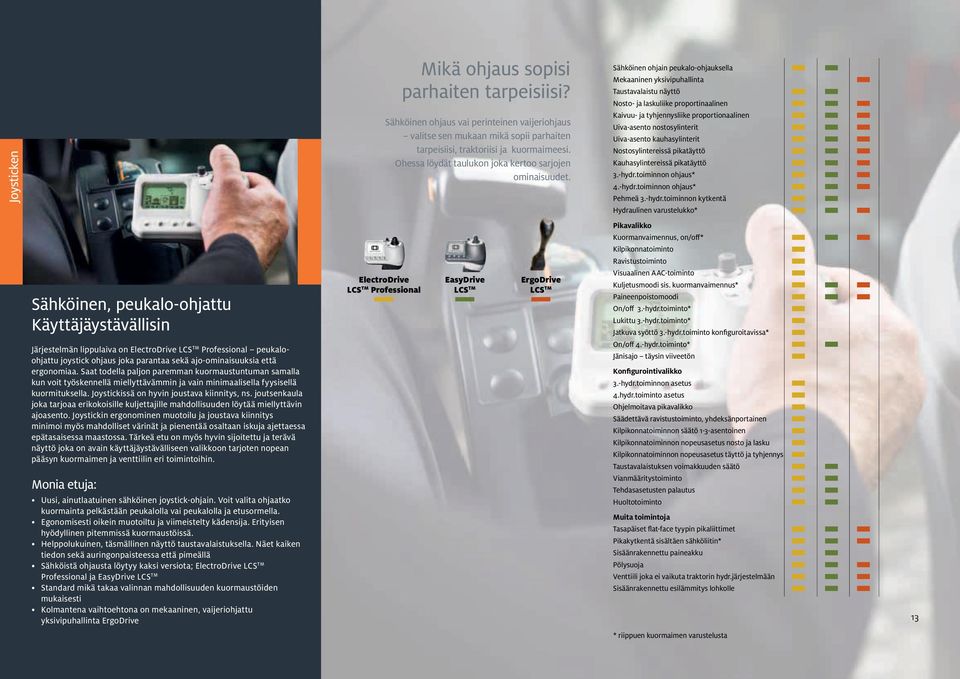

13 Joysticken Mikä ohjaus sopisi parhaiten tarpeisiisi? Sähköinen ohjaus vai perinteinen vaijeriohjaus valitse sen mukaan mikä sopii parhaiten tarpeisiisi, traktoriisi ja kuormaimeesi. Ohessa löydät taulukon joka kertoo sarjojen ominaisuudet. Sähköinen ohjain peukalo-ohjauksella Mekaaninen yksivipuhallinta Taustavalaistu näyttö Nosto- ja laskuliike proportinaalinen Kaivuu- ja tyhjennysliike proportionaalinen Uiva-asento nostosylinterit Uiva-asento kauhasylinterit Nostosylintereissä pikatäyttö Kauhasylintereissä pikatäyttö 3.-hydr.toiminnon ohjaus*.-hydr.toiminnon ohjaus* Pehmeä 3.-hydr.toiminnon kytkentä Hydraulinen varustelukko* Pikavalikko Kuormanvaimennus, on/off* Kilpikonnatoiminto Ravistustoiminto Sähköinen, peukalo-ohjattu Käyttäjäystävällisin Järjestelmän lippulaiva on ElectroDrive LCS TM Professional peukaloohjattu joystick ohjaus joka parantaa sekä ajo-ominaisuuksia että ergonomiaa. Saat todella paljon paremman kuormaustuntuman samalla kun voit työskennellä miellyttävämmin ja vain minimaalisella fyysisellä kuormituksella. Joystickissä on hyvin joustava kiinnitys, ns. joutsenkaula joka tarjoaa erikokoisille kuljettajille mahdollisuuden löytää miellyttävin ajoasento. Joystickin ergonominen muotoilu ja joustava kiinnitys minimoi myös mahdolliset värinät ja pienentää osaltaan iskuja ajettaessa epätasaisessa maastossa. Tärkeä etu on myös hyvin sijoitettu ja terävä näyttö joka on avain käyttäjäystävälliseen valikkoon tarjoten nopean pääsyn kuormaimen ja venttiilin eri toimintoihin. Monia etuja: Uusi, ainutlaatuinen sähköinen joystick-ohjain. Voit valita ohjaatko kuormainta pelkästään peukalolla vai peukalolla ja etusormella. Egonomisesti oikein muotoiltu ja viimeistelty kädensija. Erityisen hyödyllinen pitemmissä kuormaustöissä. Helppolukuinen, täsmällinen näyttö taustavalaistuksella. Näet kaiken tiedon sekä auringonpaisteessa että pimeällä Sähköistä ohjausta löytyy kaksi versiota; ElectroDrive LCS TM Professional ja EasyDrive LCS TM Standard mikä takaa valinnan mahdollisuuden kuormaustöiden mukaisesti Kolmantena vaihtoehtona on mekaaninen, vaijeriohjattu yksivipuhallinta ErgoDrive electrodrive lcs tm Professional easydrive lcs tm ergodrive lcs tm Visuaalinen AAC-toiminto Kuljetusmoodi sis. kuormanvaimennus* Paineenpoistomoodi On/off 3.-hydr.toiminto* Lukittu 3.-hydr.toiminto* Jatkuva syöttö 3.-hydr.toiminto konfiguroitavissa* On/off.-hydr.toiminto* Jänisajo täysin viiveetön Konfigurointivalikko 3.-hydr.toiminnon asetus.hydr.toiminto asetus Ohjelmoitava pikavalikko Säädettävä ravistustoiminto, yhdeksänportainen Kilpikonnatoiminnon säätö 1-3-asentoinen Kilpikonnatoiminnon nopeusasetus nosto ja lasku Kilpikonnatoiminnon nopeusasetus täyttö ja tyhjennys Taustavalaistuksen voimakkuuden säätö Vianmääritystoiminto Tehdasasetusten palautus Huoltotoiminto Muita toimintoja Tasapäiset flat-face tyypin pikaliittimet Pikakytkentä sisältäen sähköliitin* Sisäänrakennettu paineakku Pölysuoja Venttiili joka ei vaikuta traktorin hydr.järjestelmään Sisäänrakennettu esilämmitys lohkolle 13 * riippuen kuormaimen varustelusta

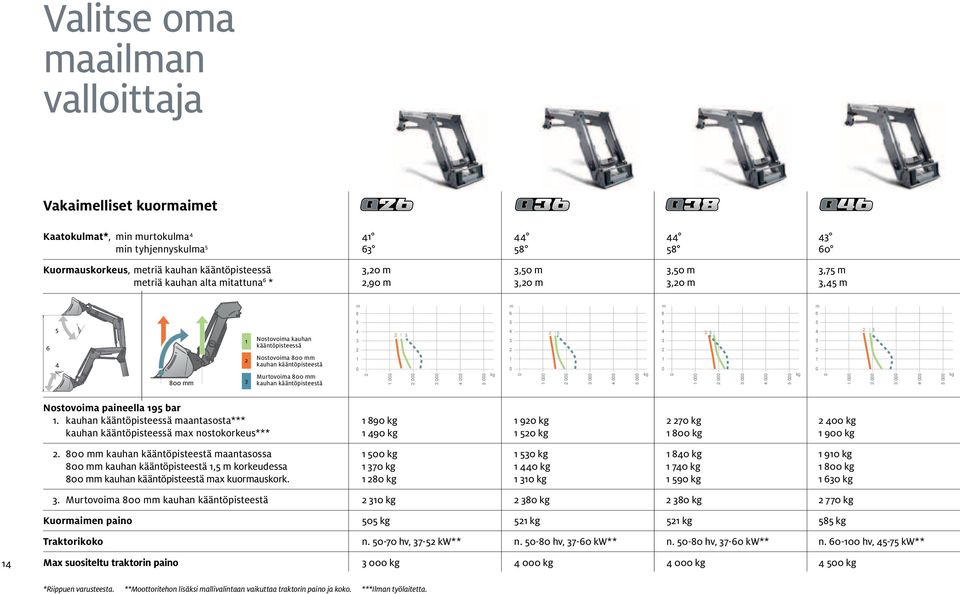

14 Valitse oma maailman valloittaja Vakaimelliset kuormaimet Kaatokulmat*, min murtokulma 1 3 min tyhjennyskulma Kuormauskorkeus, metriä kauhan kääntöpisteessä 3,2 m 3, m 3, m 3,7 m metriä kauhan alta mitattuna * 2,9 m 3,2 m 3,2 m 3, m m m m m 8 mm 1 Nostovoima kauhan kääntöpisteessä 2 Nostovoima 8 mm kauhan kääntöpisteestä Murtovoima 8 mm 3 kauhan kääntöpisteestä kg kg kg kg Nostovoima paineella 19 bar 1. kauhan kääntöpisteessä maantasosta*** 1 89 kg 1 92 kg 2 27 kg 2 kg kauhan kääntöpisteessä max nostokorkeus*** 1 9 kg 1 2 kg 1 8 kg 1 9 kg 2. 8 mm kauhan kääntöpisteestä maantasossa 1 kg 1 3 kg 1 8 kg 1 91 kg 8 mm kauhan kääntöpisteestä 1, m korkeudessa 1 37 kg 1 kg 1 7 kg 1 8 kg 8 mm kauhan kääntöpisteestä max kuormauskork kg 1 31 kg 1 9 kg 1 3 kg 3. Murtovoima 8 mm kauhan kääntöpisteestä 2 31 kg 2 38 kg 2 38 kg 2 77 kg Kuormaimen paino kg 21 kg 21 kg 8 kg Traktorikoko n. -7 hv, 37-2 kw** n. -8 hv, 37- kw** n. -8 hv, 37- kw** n. -1 hv, -7 kw** 1 Max suositeltu traktorin paino 3 kg kg kg kg *Riippuen varusteesta. **Moottoritehon lisäksi mallivalintaan vaikuttaa traktorin paino ja koko. ***Ilman työlaitetta.

15 tuotteet ,7 m 3,9 m, m, m,2 m,2 m 3, m 3, m 3,7 m 3,7 m 3,9 m 3,9 m m m m m m m kg kg kg kg kg kg 2 77 kg 2 22 kg 2 2 kg 2 89 kg 2 79 kg 3 17 kg 2 21 kg 1 89 kg 2 kg 2 37 kg 2 kg 2 78 kg 2 2 kg 1 8 kg 2 7 kg 2 1 kg 2 33 kg 2 8 kg 2 11 kg 1 72 kg 1 93 kg 2 2 kg 2 2 kg 2 9 kg 1 92 kg 1 kg 1 72 kg 2 1 kg 2 12 kg 2 kg 2 77 kg 2 83 kg 2 81 kg 3 8 kg 3 3 kg 7 kg 8 kg 9 kg 21 kg 21 kg 721 kg 721 kg n. -1 hv, -7 kw** n. -1 hv, -7 kw** n hv, -9 kw** Ca hv, -9 kw** n. 1-1 hv, kw** n. 1-1 hv, kw** kg kg 2 kg 2 kg kg kg 1

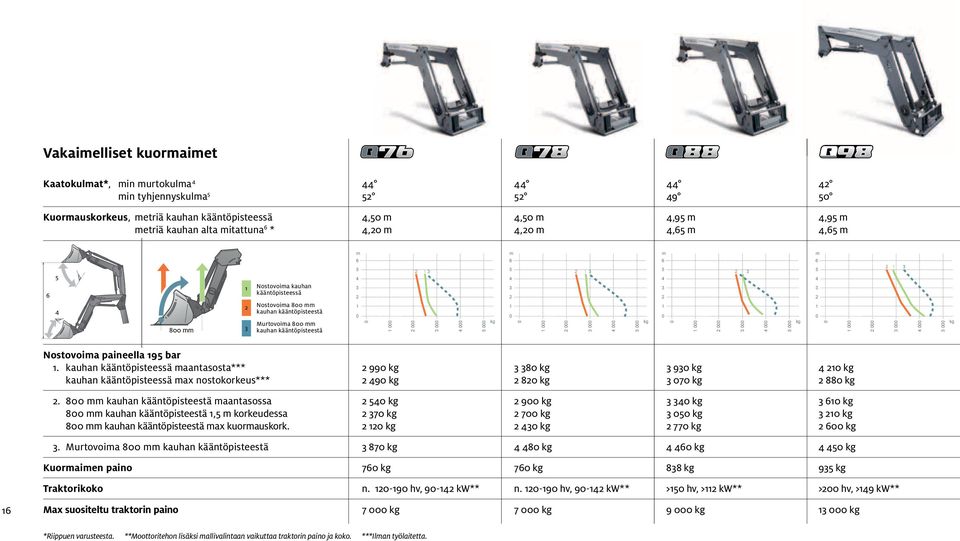

16 Vakaimelliset kuormaimet Kaatokulmat*, min murtokulma 2 min tyhjennyskulma Kuormauskorkeus, metriä kauhan kääntöpisteessä, m, m,9 m,9 m metriä kauhan alta mitattuna *,2 m,2 m, m, m m m m m 8 mm 1 Nostovoima kauhan kääntöpisteessä 2 Nostovoima 8 mm kauhan kääntöpisteestä Murtovoima 8 mm 3 kauhan kääntöpisteestä kg kg kg kg Nostovoima paineella 19 bar 1. kauhan kääntöpisteessä maantasosta*** 2 99 kg 3 38 kg 3 93 kg 21 kg kauhan kääntöpisteessä max nostokorkeus*** 2 9 kg 2 82 kg 3 7 kg 2 88 kg 2. 8 mm kauhan kääntöpisteestä maantasossa 2 kg 2 9 kg 3 3 kg 3 1 kg 8 mm kauhan kääntöpisteestä 1, m korkeudessa 2 37 kg 2 7 kg 3 kg 3 21 kg 8 mm kauhan kääntöpisteestä max kuormauskork kg 2 3 kg 2 77 kg 2 kg 3. Murtovoima 8 mm kauhan kääntöpisteestä 3 87 kg 8 kg kg kg Kuormaimen paino 7 kg 7 kg 838 kg 93 kg Traktorikoko n hv, 9-12 kw** n hv, 9-12 kw** >1 hv, >112 kw** >2 hv, >19 kw** 1 Max suositeltu traktorin paino 7 kg 7 kg 9 kg 13 kg *Riippuen varusteesta. **Moottoritehon lisäksi mallivalintaan vaikuttaa traktorin paino ja koko. ***Ilman työlaitetta.

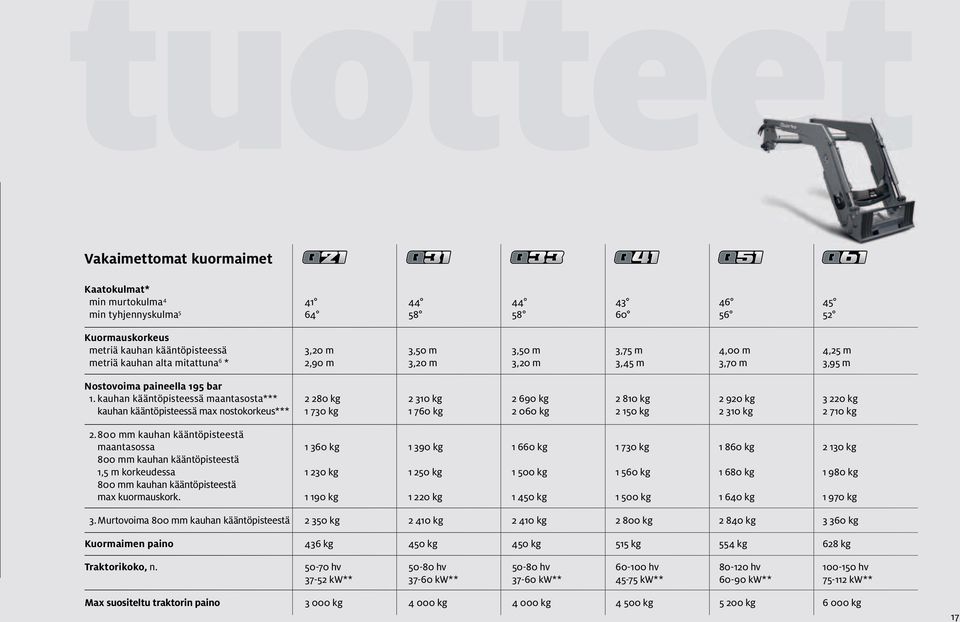

17 tuotteet Vakaimettomat kuormaimet Kaatokulmat* min murtokulma 1 3 min tyhjennyskulma Kuormauskorkeus metriä kauhan kääntöpisteessä 3,2 m 3, m 3, m 3,7 m, m,2 m metriä kauhan alta mitattuna * 2,9 m 3,2 m 3,2 m 3, m 3,7 m 3,9 m Nostovoima paineella 19 bar 1. kauhan kääntöpisteessä maantasosta*** 2 28 kg 2 31 kg 2 9 kg 2 81 kg 2 92 kg 3 22 kg kauhan kääntöpisteessä max nostokorkeus*** 1 73 kg 1 7 kg 2 kg 2 1 kg 2 31 kg 2 71 kg 2. 8 mm kauhan kääntöpisteestä maantasossa 1 3 kg 1 39 kg 1 kg 1 73 kg 1 8 kg 2 13 kg 8 mm kauhan kääntöpisteestä 1, m korkeudessa 1 23 kg 1 2 kg 1 kg 1 kg 1 8 kg 1 98 kg 8 mm kauhan kääntöpisteestä max kuormauskork kg 1 22 kg 1 kg 1 kg 1 kg 1 97 kg 3. Murtovoima 8 mm kauhan kääntöpisteestä 2 3 kg 2 1 kg 2 1 kg 2 8 kg 2 8 kg 3 3 kg Kuormaimen paino 3 kg kg kg 1 kg kg 28 kg Traktorikoko, n. -7 hv -8 hv -8 hv -1 hv 8-12 hv 1-1 hv 37-2 kw** 37- kw** 37- kw** -7 kw** -9 kw** kw** Max suositeltu traktorin paino 3 kg kg kg kg 2 kg kg 17

18 varusteet Paras tehokkuus, toiminnallisuus ja kestoikä Vuoden jokaisena päivänä suorittavat Quicke-kuormaimet kuormaustehtäviä niin maatalouden kuin urakoinnin piirissä. Vain tehokkailla ja monipuolisilla varusteilla saat parhaimman kuormaustehon. Tämän vuoksi käytämme joka päivä huomattavan osan tuotekehitysresursseja varustevalikoiman hyväksi. Tämä pitkäaikainen panostus on tehnyt Quickestä myös maailman suurimman valmistajan etukuormain varusteissa. Useita kiinnikestandardeja Quicke työlaitteet saat aina varustetttuna markkinoiden yleisimmällä Euro-korvakejärjestelmällä. Mutta tarvittaessa useita varusteita on saatavissa myös muilla kiinnikkeillä. A: EurO Kaikki suurimmat valmistajat käyttävät Euro-järjestelmää, sopii Quicke D-kuormaimiin sekä mallisarjoihin SELECTO FIX SELECTO FIX* Säästä aikaa ja vaivaa. Yhdellä kevyellä kahvanliikkeellä kytket työlaitteen letkut vaikka letkuissa olisi vähän painettakin.tasaiset liitinpinnat on helppo pitää puhtaana jotta traktorin hydraulijärjestelmään ei pääsisi epäpuhtauksia. Todella suuri helpotus talvella vaikkapa rehuleikkurin kytkentään B: SMS TriMA Sopii Trima-kuormaimiin joissa SMS-järjestelmä sekä Quicke Combi 2-kuormaimiin joissa Trima-soveltuvuus. C: ÅLö Typ 3 Sopii vanhempiin hydraulitoimisiin Quicke-kuormaimiin ennen -sarjaa. Tietyt varusteet saatavissa myös Vila/Lännen/James- sekä Iso Volvo BM-kiinnikkein. * Selecto Fix on lisävaruste

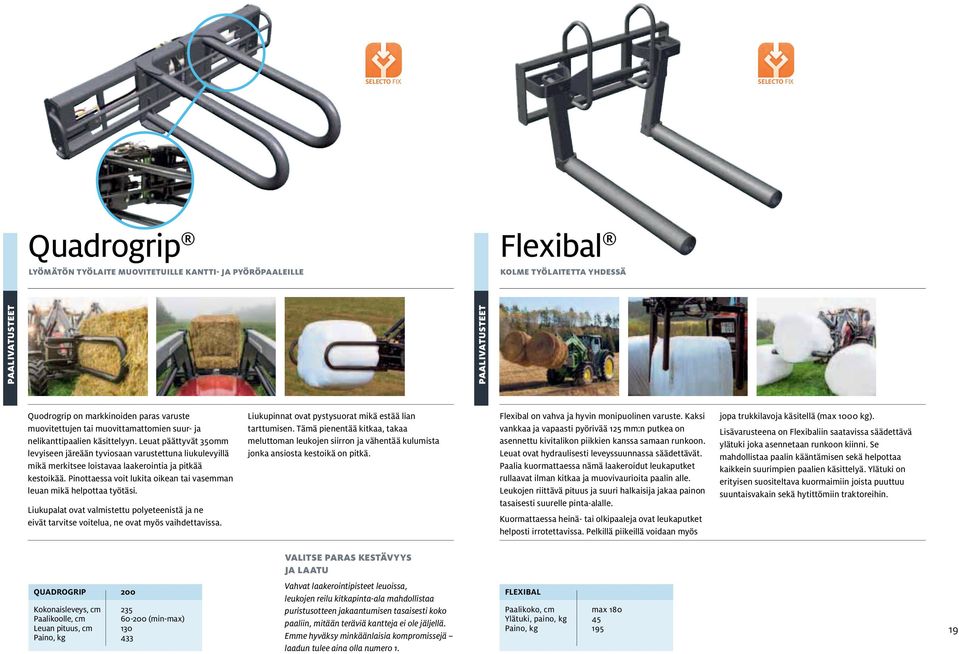

19 SELECTO FIX SELECTO FIX Quadrogrip Flexibal LyöMÄTöN TyöLAiTE MuOViTETuiLLE KANTTi- JA pyöröpaaleille KOLME TyöLAiTETTA yhdessä paalivatusteet paalivatusteet Quodrogrip on markkinoiden paras varuste muovitettujen tai muovittamattomien suur- ja nelikanttipaalien käsittelyyn. Leuat päättyvät 3mm levyiseen järeään tyviosaan varustettuna liukulevyillä mikä merkitsee loistavaa laakerointia ja pitkää kestoikää. Pinottaessa voit lukita oikean tai vasemman leuan mikä helpottaa työtäsi. Liukupalat ovat valmistettu polyeteenistä ja ne eivät tarvitse voitelua, ne ovat myös vaihdettavissa. Liukupinnat ovat pystysuorat mikä estää lian tarttumisen. Tämä pienentää kitkaa, takaa meluttoman leukojen siirron ja vähentää kulumista jonka ansiosta kestoikä on pitkä. Flexibal on vahva ja hyvin monipuolinen varuste. Kaksi vankkaa ja vapaasti pyörivää 12 mm:n putkea on asennettu kivitalikon piikkien kanssa samaan runkoon. Leuat ovat hydraulisesti leveyssuunnassa säädettävät. Paalia kuormattaessa nämä laakeroidut leukaputket rullaavat ilman kitkaa ja muovivaurioita paalin alle. Leukojen riittävä pituus ja suuri halkaisija jakaa painon tasaisesti suurelle pinta-alalle. Kuormattaessa heinä- tai olkipaaleja ovat leukaputket helposti irrotettavissa. Pelkillä piikeillä voidaan myös jopa trukkilavoja käsitellä (max 1 kg). Lisävarusteena on Flexibaliin saatavissa säädettävä ylätuki joka asennetaan runkoon kiinni. Se mahdollistaa paalin kääntämisen sekä helpottaa kaikkein suurimpien paalien käsittelyä. Ylätuki on erityisen suositeltava kuormaimiin joista puuttuu suuntaisvakain sekä hytittömiin traktoreihin. VALiTSE paras KESTÄVyyS JA LAATu QUADROGRIP 2 Kokonaisleveys, cm 23 Paalikoolle, cm -2 (min-max) Leuan pituus, cm 13 Paino, kg 33 Vahvat laakerointipisteet leuoissa, leukojen reilu kitkapinta-ala mahdollistaa puristusotteen jakaantumisen tasaisesti koko paaliin, mitään teräviä kantteja ei ole jäljellä. Emme hyväksy minkäänlaisia kompromissejä laadun tulee aina olla numero 1. FLEXIBAL Paalikoko, cm max 18 Ylätuki, paino, kg Paino, kg

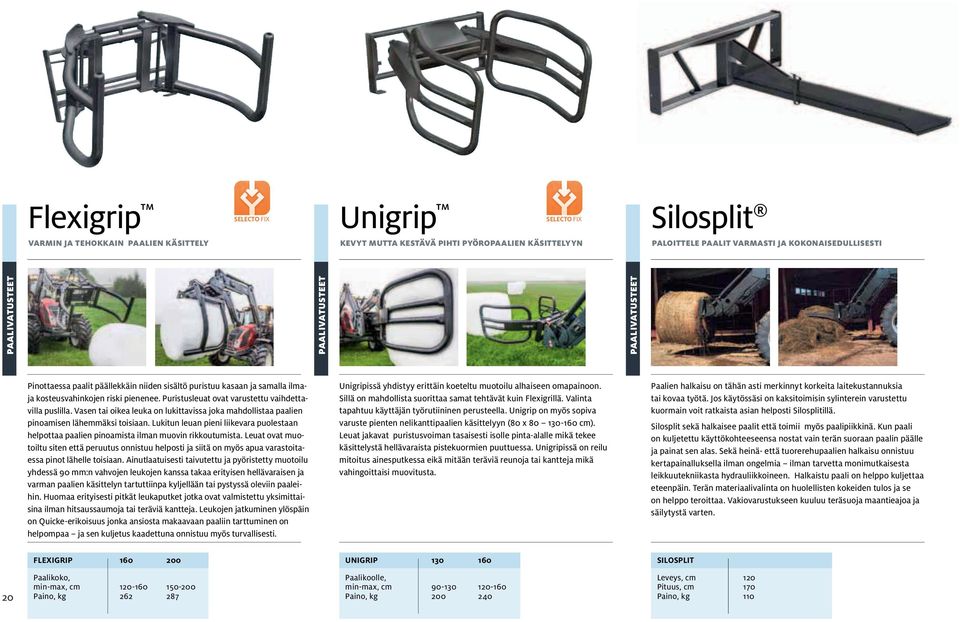

20 Flexigrip Unigrip Silosplit SELECTO FIX SELECTO FIX VArMiN JA TEHOKKAiN paalien KÄSiTTELy KEVyT MuTTA KESTÄVÄ pihti pyöropaalien KÄSiTTELyyN paloittele paalit VArMASTi JA KOKONAiSEDuLLiSESTi paalivatusteet paalivatusteet paalivatusteet 2 Pinottaessa paalit päällekkäin niiden sisältö puristuu kasaan ja samalla ilmaja kosteusvahinkojen riski pienenee. Puristusleuat ovat varustettu vaihdettavilla puslilla. Vasen tai oikea leuka on lukittavissa joka mahdollistaa paalien pinoamisen lähemmäksi toisiaan. Lukitun leuan pieni liikevara puolestaan helpottaa paalien pinoamista ilman muovin rikkoutumista. Leuat ovat muotoiltu siten että peruutus onnistuu helposti ja siitä on myös apua varastoitaessa pinot lähelle toisiaan. Ainutlaatuisesti taivutettu ja pyöristetty muotoilu yhdessä 9 mm:n vahvojen leukojen kanssa takaa erityisen hellävaraisen ja varman paalien käsittelyn tartuttiinpa kyljellään tai pystyssä oleviin paaleihin. Huomaa erityisesti pitkät leukaputket jotka ovat valmistettu yksimittaisina ilman hitsaussaumoja tai teräviä kantteja. Leukojen jatkuminen ylöspäin on Quicke-erikoisuus jonka ansiosta makaavaan paaliin tarttuminen on helpompaa ja sen kuljetus kaadettuna onnistuu myös turvallisesti. Unigripissä yhdistyy erittäin koeteltu muotoilu alhaiseen omapainoon. Sillä on mahdollista suorittaa samat tehtävät kuin Flexigrillä. Valinta tapahtuu käyttäjän työrutiininen perusteella. Unigrip on myös sopiva varuste pienten nelikanttipaalien käsittelyyn (8 x cm). Leuat jakavat puristusvoiman tasaisesti isolle pinta-alalle mikä tekee käsittelystä hellävaraista pistekuormien puuttuessa. Unigripissä on reilu mitoitus ainesputkessa eikä mitään teräviä reunoja tai kantteja mikä vahingoittaisi muovitusta. FLEXIGRIP 1 2 UNIGRIP 13 1 SILOSPLIT Paalikoko, min-max, cm Paino, kg Paalikoolle, min-max, cm Paino, kg 2 2 Paalien halkaisu on tähän asti merkinnyt korkeita laitekustannuksia tai kovaa työtä. Jos käytössäsi on kaksitoimisin sylinterein varustettu kuormain voit ratkaista asian helposti Silosplitillä. Silosplit sekä halkaisee paalit että toimii myös paalipiikkinä. Kun paali on kuljetettu käyttökohteeseensa nostat vain terän suoraan paalin päälle ja painat sen alas. Sekä heinä- että tuorerehupaalien halkaisu onnistuu kertapainalluksella ilman ongelmia ilman tarvetta monimutkaisesta leikkuutekniikasta hydrauliikkoineen. Halkaistu paali on helppo kuljettaa eteenpäin. Terän materiaalivalinta on huolellisten kokeiden tulos ja se on helppo teroittaa. Vakiovarustukseen kuuluu teräsuoja maantieajoa ja säilytystä varten. Leveys, cm 12 Pituus, cm 17 Paino, kg 11

21 Suurpaalihaarukka Safety TurVALLiNEN JA JÄrEÄ paalihaarukka paalivatusteet Paalipiikki yksinkertainen JA VArMA Pyöröpaalipiikki on erityisesti pyöröpaalien käsittelyyn tarkoitettu laite. Pitkä piikki takaa turvallisen kuljetuksen myös tiellä. Lyhyt piikki estää paalia pyörähtämästä ja jakaa kuormitusta. PAALIPIIkkI Leveys, cm 11 Piikin pituus, cm 12 Paino, kg paalivatusteet Suurpaalihaarukan käännettävä runkopalkki on arvokas turvallisuusyksityiskohta. Ensinnä voit lukita piikit pystysuoraan asentoon jolloin pihti on huomattavasti turvallisempi yleisillä teillä kun paaleja ei kuljeteta. Toiseksi voit varmemmin ja turvallisemmin käsitellä paaleja ylimmillä nostokorkeuksilla. Paalin jättäminen korkeaan pinoon ja peruuttaminen on huomattavasti helpompaa piikkien uivan-asennon ansiosta. Varustetta valmistetaan kahdessa koossa. Mallissa 19 on leveämpi runko johon sopii pitkät suurpaalit, piikkejä on peräti. Mallissa 1 on kahdet piikit, lisävarusteena voit kasvattaa piikkimäärän viiteen. Lisävarusteena on saatavissa suursäkkipuomi säkkien käsittelyyn (max kuorma 7-12kg riippuen korkeudesta) sekä korokesarja joka on erityisen suositeltava valinta nostettaessa useampia paaleja samanaikaisesti. Suurpaalihaarukka Vakio paalihaarukka pyörö- JA NELiKANTTipAALEiLLE SUURPAALIhAARUkkA SAFETy 1 19 Leveys, cm 1 19 Piikkien määrä, vakio 2 Piikin pituus, cm Paino, kg paalivatusteet Suurpaalihaarukka on yksinkertainen mutta vahvarakenteinen ja soveltuu sekä pyörö- että nelikanttipaalien käsittelyyn. Piikit voidaan sijoittaa 8 tai 13 cm:n etäisyydelle toisistaan. Lisävarusteena on saatavissa korotussarja runkoon joka tukee ylempää paalia. Korotussarja on erityisen suositeltava valinta jos kyseessä on vakaimeton kuormain ja hytitön traktori. PAALIhAARUkkA vakio Leveys, cm 1 Piikkien määrä, vakio 2 Piikin pituus, cm 82 tai 12 Korotussarja, paino, kg 2 Paino, kg 78 21

22 Tehokkuutta ja varmuutta SELECTO FIX Silocut TÄyDELLiNEN rehupala MuuTAMASSA SEKuNNiSSA TuOrErEHuVAruSTEET Muodostunut käsitteeksi puhuttaessa rehuleikkureista. Silocut on tehokas, varmatoiminen ja kestävä leikkuri jossa on alhaiset ylläpitokustannukset. Karkaistujen etu- ja sivuterien ansiosta Silocut leikkaa helposti käsiteltävän palan jättäen suorat leikkuureunat mikä vähentää rehun lämpenemistä ja pilaantumista. Huomioi jaetut sivuterät mitkä saksimaisesti leikkaavat aina kohti vastaterää. Tämän ja suurten sylinterien ansiosta leikkuuteho on suuri mitä tarvitaan erityisesti talvella. Piikkipalkki sekä piikit ovat parasta mahdollista laatua. Runkopalkki on erittäin vääntöjäykkä mikä merkitsee pitkää kestoikää. Suljettu yläleuan ansiosta rehu ei varise vaikka kyseessä olisi maissirehu tms. Mallit 19 ja 23 ovat saatavissa myös Iso Volvo BM-korvakkeilla. LAATuuN panostaminen ON AiNA EDuLLiSiNTA 22 SILOCUT Työleveys, cm Avautuma, cm Palakoko max, cm 12x78x77 1x78x77 19x78x77 23x78x77 Palatilavuus max, m 3,72,9 1,1 1,38 Piikkien määrä Paino, kg Vahvat leukojen laakerointipisteet, suuret kantopinta-alat joiden ansiosta rasitus jakaantuu tasaisesti sekä erittäin siisti viimeistely ilman teräviä kantteja tai heikkolaatuisia tappilukituksia ovat yksi Quickelaadun tunnusmerkki. Emme hyväksy mitään kompromissejä laadun on oltava aina sijalla numero 1.

23 Vahvin ja tehokkain Powergrab -paras JA KESTÄViN MONiTOiMiKAuHA SELECTO FIX TuOrErEHuVAruSTEET Powergrab on äärimmäisen järeä monitoimikauha. Tarkoitettu vaativaan rehunkuormaukseen aumasta rehuvaunuun. Samalla työlaitteella myös jauhojen ja paalien nosto ilman tarvetta työlaitteen vaihtamisesta. Ajotekniikka aumaan on seuraava: aja täyttövaiheessa kauha ast kulmassa rehuun paina järeillä sylintereillä yläleuka kiinni jolloin piikkien erikoismuotoilun ansiosta saavutetaan yllättävän siisti leikkupinta. Lopuksi taita kauhasylintereillä varuste suoraan. Tyhjennys onnistuu helposti kartiomaisen rakenteen ansiosta. Todella järeän rakenteensa ansiosta kauhan käyttöalue on erittäin laaja ulottuen kaikesta kauhalla kuormattavasta irtomateriaalista aina vaativiin yläpihtiä edellyttäviin kuormaustehtäviin. POWERGRAB Leveys, cm Pituus, cm Tilavuus, m 3 1, 1,1 1,3 1, Paino, kg

24 Multibenne TODELLiNEN MONiTOiMiKAuHA SELECTO FIX Silograb TÄyDELLiNEN rehupihti SELECTO FIX TuOrErEHuVAruSTEET Jos käytössäsi on apevaunu johon kuormataan erilaatuisia rehuaineksia on Multibenne mainio vastaus. Suunnittelun peruslähtökohtana ovat olleet pyöreäksi leikatut päädyt avoimet päädyt jolloin kauhan täyttö onnistuu helpommin. Rakenne on kevyt ja avoin mutta silti riittävän suljettu varmistamaan rehun kauhassa pysymisen mitä tukee myös sopivan tiheä piikistö. Suhteellisen lyhyt pohjaosa helpottaa myös kauhan täyttymistä ja vähentää työntövoiman tarvetta, näin myös kuorman painopiste on lähempänä traktoria. Kipattaessa saavutetaan vastaavasti suurempi kippauskorkeus josta hyötyä erityisesti korkearakenteisten apevaunujen kohdalla. Multibenne on toteutettu samoin periaattein kuin Silograb, sillä voit käsitellä rehun lisäksi lantaa. Monitoimikauhan perusajatus on poistaa varusteen vaihtotarve apevaunua täytettäessä. MULTIBENNE Leveys, cm Pituus, cm Tilavuus, m 3,,7,8,9 1,7 1,17 1,27 Piikkien määrä Paino, kg TuOrErEHuVAruSTEET 8 2 Silograb on todellinen monitoimipihti. Tiheä piikkijako lähes poistaa varisemisriskin. Piikit ovat kiinnitetty erikoiskarkaistuun pohjapalkkiin jossa on valmiina sisäänhitsatut hylsyt. Korkealuokkaiset piikit ovat muodoltaan kaarevat jolloin liikerata on luonnollinen ja rehuun työntyminen tapahtuu pienellä voimalla mikä taas lisää piikkien kestoikää. Onnistuneen muotoilun ansiosta rehu myös työntyy takaseinää vasten tiukkaan joka vähentää varisemista ajattaessa epätasaisella alustalla. Kaikissa malleissa on kaksi sylinteriä, malleissa 17-2 on sylinterikokoa kasvatettu 1% malleissa on yläleuassa sivupiikki estämässä varisemista. SILOGRAB Leveys, cm Pituus, cm Tilavuus, m 3,9,79,9 1,1 1,11 1,22 1,33 Piikkien lukumäärä Paino, kg TuOrErEHuVAruSTEET Maxi Grapple MuLLiSTAVA uutuus VAruSTETTA yhdessä SELECTO FIX Kauhan rakenne perustuu järeään vahvistettuun HDkauhamallistoon. Yläpihti on kiinnitetty vahvistettuun selkäosaan mikä myös tukevoittaa kauhaa, profiililtaan se on pyöristetty mikä helpottaa täyttymistä. Yläpihti on tukevasti laakeroitu, varustettu kolmikerroksisilla puslilla sekä vahvoin tapituksin joissa on varma lukitus. Vahvat hampaat ovat lujasti pohjaan pultatut, materiaaliltaan ne ovat hardoxia. Rasitusvoimat jakaantuvat kauhan ainutlaatuisen rakenteen ansiosta tasaisesti koko konstruktioon. Hampaat (malli T) ovat pultatut ja vaihdettavissa avaamalla vain yksi pultti. Lisävarusteena saatavissa oleva yläverkko estää kuorman valumista konepellille. Maxigrapple on erityisen suosittu varuste USA:ssa ja Kanadassa soveltuen pyöröpaalien, heinän tai vaikkapa irtorehun kuormaukseen. Sillä on myös kätevä kuormata oksia, risuja, roskia tai käyttää ihan puhtaana kauhana koska hampaat, suojaverkko ja yläleuka ovat hetkessä poistettavissa. Avautuma on poikkeuksellisen suuri, 2 m. MAXI GRAPPLE 21 21T 2 2T 2 2T Leveys, cm Pituus, cm Hampaat, cm Paino, kg

25 Kivitalikko Lantatalikot Vastapaino 3-pistelaite parhaasta MATEriAALiSTA VANKEMpi JA KESTÄVÄMpi TrAKTOriSi TASApAiNOTTAMiSEKSi LiSÄÄ MONipuOLiSuuTTA TALiKOT TALiKOT TArViKKEET TArViKKEET Poimi ja aja. Ainutlaatuisen aaltomaisen piikkien muotoilun ansiosta voit poimia uusia kiviä kallistamalla kauhaa ilman vaaraa jo poimittujen putoamisesta. Kauimpana edessä ovat vesileikatut piikit joiden kestävyys vaikkapa äestyspellolla on omaa luokkaansa. Piikistö on kiinnitetty järeään Hardox-materiaalista valmistettuun runkopalkkiin. Kaksi vaakaprofiilia ( x 1) tukevoittavat rakenteen yhdessä 3 mm paksujen piikkien kanssa. Talikon selkäosa on erityisen korkea mikä lisää tilavuutta ja turvallisuutta. Kolme yksityiskohtaa joista erottaa aidon lantatalikon: erikoiskarkaistu pohjapalkki joka kestää taivutusta ja vääntöä. Piikit asennetaan ennen maalausta metalli metallia vasten. Laadukkaat piikit kiristetään suurella momentilla paikoilleen. Lyhyesti sanottuna saat varusteen jonka kestoikä on pidempi. Vastapaino on äärimmäisen tärkeä ja hyödyllinen varuste säilyttämään traktorin painosuhde sekä varmistamaan riittävä taka-akselin painotus. Irrotus ja kiinnitys tapahtuu nerokkaan pikakiinnityskartun avulla miellyttävästi ja nopeasti. Turvasalpa estää painon irtoamisen työskentelyn aikana. parempi tasapaino ja painonjakauma pienempi etuakselin ja etuvanteiden kuormitus parempi vetoteho koska kaikilla pyörillä hyvä kitka Etukuormaimen työlaitteet voidaan kytkeä kätevästi traktorin 3-pistelaitteeseen eteen tai taakse. Saatavissa sekä euro- että Trima-SMS-varusteille. kivitalikko PRO 1 2 LANTATALIkOT vastapaino 3-PISTELAITE Leveys, cm 1 2 Syvyys, cm 1 1 Korkeus, cm Piikkimäärä 1 18 Piikkiväli, cm Paino, kg Leveys, cm Pituus, cm Piikkimäärä Paino, kg Paino, tyhjä Paino täytettynä (toimitus tyhjänä) 18 kg 8 kg betonilla 212 kg 1-12 kg betonilla Paino, kg

26 Trukkihaarukkasarjat VAHVA MiTOiTuS JA LAADuKAS MATEriAALiAALi Suursäkkiteline TESTATTu LAATu MErKiTSEE TurVALLiSuuTTA NOSTOVAruSTEET Yläkisko on valmistettu yhdestä ainoasta osasta. Tämä profiili sisältää tiheän säätömahdollisuuden piikeille sivusuunnassa. Kuormitus jakaantuu laajalle alalle piikkien suuren kantopinta-alan ansiosta. Näin vältytään kisko-osan vaurioilta. Erittäin vankka rakenne antaa kuljettajalle tunteen taakan täydellisestä hallinnasta ilman että taakka keinuu. Luonnollisesti piikit täyttävät korkeat turvakerroinstandardit. TRUkkIhAARUkkASARjAT 1 kg 1 kg 2 kg Leveys, cm Piikin pituus, cm 97/122 97/ Piikin korkeus, cm Max kuorma, kg Rakenne taottu taottu taottu Paino, kg 1/13 17/ NOSTOVAruSTEET SELECTO FIX Suursäkkien turvalliseen käsittelyyn. Yläkoukun korkeus maasta on mitoitettu vastaamaan täyden säkin korkeutta joka helpottaa kuormaamista. Huomioi hieman sivulle taivutettu nostokoukku näin saat hytistäkin katsottuna kätevästi näkyvyyden koukkuun. SUURSäkkITELINE Leveys, cm 12 Korkeus, cm 17 Max kuorma, kg 8 Paino, kg 118 NOSTOVAruSTEET Yläpihti KuNNON OTE Lisävarusteet trukkihaarukoille Soveltuu haarukkasarjoille 1 kg, 1 kg ja 2 kg. yläpihti Paino, kg 8 NOSTOVAruSTEET Paalipiikki-irto MONipuOLiSTA JA JOuSTAVAA Lisävarusteet trukkihaarukoille Paalipiikki (sis. lyhyen ja pitkän piikin) Asennus haarukan runko-osaan. PAALIPIIkkI Paino, kg 2

27 Laadukkain kauhamallisto Täydellinen kauhavalikoima parhaista raaka-aineista laadukkaasti valmistettuna etukuormainalan suurimmassa kauhantuotantolaitoksessa. Kaikki mallit kartiomaisia ja pyöreäselkäisiä mikä helpottaa kauhan täyttymistä ja tyhjentymistä. Sopivan pitkä pohja-osa ja Non-Drop-Design pienentää materiaalin valumista kauhasta. Yhteensä 2 vaihtoehtoa, myös korkeakaatokauha sekä tasauskauha kunnallisteknisiin töihin. KAuHA JOSTA MATEriAALi Ei VALu Pyöreäselkäinen ja kartiomainen rakenne takaa paremman täyttyvyyden ja tyhjentyvyyden. Sivupäädyt ovat vahvistettu lisäpokkauksin. Kulmissa on myös kulutuspalat vahvistuksena jotka lisäävät kestoikää. HD-malleissa ne jatkuvat koko päädyn mittaisena. Kauhan yläosan jäykkyyttä on lisätty taivuttamalla yläreuna U-profiilin muotoiseksi. Kaikki kauhat ovat varustettu hyvin kestävällä huuliterällä, Brinell. Mallista riippuen paksuus 12, 1 tai 2 mm. Huuliterä yhdessä samansuuntaisten kulutusterien kanssa merkitsee parempaa vääntöja kiertojäykkyyttä eli pitempää kulutuskestävyyttä. Optimaalisen vääntöjäykkyyden saavuttamiseksi ovat leveimmät kauhat jäykistetty selkäosasta (ei L ja LV) varustamalla ne muotopuristetuilla jäykistelevyillä. Kiinnityskorvakkeiden taustalevyt toimivat myös vahvikkeina. Huomioi että korvakkeen ylä ja alaosa on sijoitettu pokkauksen kohdalle. Mallista riippuen jotkut kauhatyypit sisältävät sisäpuolisia vahvikkeita. NON-DrOp DESigN Suunniteltaessa uutta kauhamallistoa on pyritty tasapainoiseen kokonaisuuteen. Tavoitteena on ollut mahdollisimman pieni materiaalin valuminen erilaisissa kuormaustehtävissä, esim. viljan kuormaus. Kauhan onnistunut, uusi muotoilu yhdessä pitemmän pohjaosan kanssa minimoi valumisen. Non Drop tekee arjesta hieman mukavampaa. MiTEN KAuHA TuLiSi VALiTA korke- Tasauskauha MPB käyttöalue h ht hd hdv hv L Lv akaato- kauha Kevyempi yleiskäyttö (hiekka) Lumen, viljan, turpeen kuormaus Kevyen materiaalin kuormaus korkealle Normaali hiekan ja maan kuormaus Vaativa soran ja murskeen kuormaus Urakointi Tasaustyö Lumityö Paras valinta hyvä valinta 27 11

28 Sarja H Sarja HT Sarja HD yleiskauha VANKKA KESTOSuOSiKKi HAMpAALLiSET yleiskauhat KAiKKEEN irrotusta VAATiVAAN VAHVA urakoitsijan MALLiSTO KAuHAT KAuHAT KAuHAT Kauhamalliston suosituin kaikki onnistuu. Sopivan lyhyt pohja tekee kauhasta vahvan ja vääntöjäykän mikä on tärkeää raskaimmissa kuormaustehtävissä. Kolme suurinta kauhaa on varustettu pohjan ja selkäosan koko leveydeltä vahvistavalla lisäjäykistelevyllä. Yleiskauhat hampailla. Sama rakenne kuin H-sarjassa. Yhdessä HDV-kauhojen kanssa ehdottomasti malliston vahvimmat kauhat. Lähtökohtana H-sarjan mallisto. Malleissa 21, 2 ja 2 on levyn paksuus 2% suurempi. Huuliterät ovat paksummat, kauhan päädyt ja selkäosa rakenteeltaan vahvemmat. Yläosassa on erillinen kulmaprofiili tehden rakenteesta entistä jäykemmän. Pohjan ja selkäosan välissä on lisäksi selänsuuntainen kulutusprofiili. Kiinnityskorvakkeiden ympärillä on levyvahvikkeet SARjA h 13h 1h 18h 21h 2h SARjA ht 13hT 1hT 18hT 21hT SARjA hd 18hD 21hD 2hD 2hD Leveys, cm Pituus, cm Korkeus, cm Tilavuus (noin), m 3,,,72,82,9 Huuliterä L x K, mm 1/1 1/1 1/1 1/1 1/2 Paino, kg Leveys, cm Pituus, cm Korkeus, cm Tilavuus (noin), m 3,,,72,82 Huuliterä L x K, mm 1/1 1/1 1/1 1/1 Hampaiden lkm Paino, kg Leveys, cm Pituus, cm Korkeus, cm Tilavuus (noin), m 3,72,82,9 1,3 Huuliterä L x K, mm 1/2 1/2 2/2 2/2 Paino, kg

29 Sarja HDV Sarja HV Sarja L HD-LuOKAN LuMiKAuHAMALLiSTO VAHVA LuMiKAuHA HyVÄ HiNTA/LAATuSuHDE EDuLLiSEMpi KAuHA pienempään KÄyTTööN KAuHAT KAuHAT KAuHAT Nämä suuritilavuuksiset kauhat ovat tarkoitettu ammattimaiseen käyttöön vaadittaessa suurta kestävyyttä ja järeyttä. Vahva rakenne näkyy mm. 2% vahvemmassa levymateriaalissa verrattuna HV-mallistoon. Tätä HD (heavy duty)- luokan kauhaa on saatavilla kolmessa koossa 21, 2 ja 2. Tarkoitettu lumen ja muun kevyen materiaalin kuten turpeen, purun ja hakkeen kuormaukseen. Tilavuus perustuu sopusuhtaiseen korkeuden ja kauhan syvyyden suhteeseen. Kaikissa malleissa on kaksoisprofiilirakenne sekä vahvikelevyt kiinnityskorvakkeiden ympärillä. Tämä tekee kauhasta entistä vääntöjäykemmän mitä usein raskas lumenkuormaus edellyttää. Jos kauhaa käytetään ainoastaan kevyemmässä ja vähäisemmässä työssä on L-sarja edullinen vaihtoehto. Hyvät ominaisuudet, kevyempi rakenne, pienempi hinta. SARjA hdv 21hDv 2hDv 2hDv SARjA hv 2hv 22hv 2hv 2hv SARjA L 13L 18L Leveys, cm Pituus, cm Korkeus, cm Tilavuus (noin), m 3 1, 1,7 1,8 Huuliterä L x K, mm 2/2 2/2 2/2 Paino, kg Leveys, cm Pituus, cm Korkeus, cm Tilavuus (noin), m 3 1,1 1,28 1,7 1,8 Huuliterä L x K, mm 1/1 1/1 2/2 2/2 Paino, kg Leveys, cm Pituus, cm 8 8 Korkeus, cm 7 7 Tilavuus (noin), m 3,1,71 Huuliterä L x K, mm 1/12 1/12 Paino, kg

30 Sarja LV Tasauskauha Korkeakaatokauha EDuLLiSEMpi LuMiKAuHAMALLiSTO OpTiMAALiNEN NÄKyVyyS LiSÄÄ NOSTOKOrKEuTTA SELECTO FIX KAuHAT KAuHAT KAuHAT Hyvä valinta haettaessa suurempaa tilavuutta esim. lumen, viljan, turpeen tai hakkeen käsittelyyn mikäli työn rasittavuus ja käyttö on vähäistä. Kiinnityskorvakkeiden kohdalla on vahvikelevyt mikä vahvistaa selkäosaa. Vankka tasauskauha näkyvyyttä vaativaan tasaustyöhön. Matalan selkäosan ja pitkän, vahvan pohjan ansiosta on kuljettajalla täydellinen näkyvyys kauhan kärkeen. Kauhan huuliterän paksuus on reipas, 2mm. Selkäosaan, 2mm paksujen kiinnityskoukkujen alle on hitsattu vahva 1 mm:n kulmarauta joka vahvistaa huomattavasti kauhaa. Sopii kaupunkien pihatöihin jne. Korkeakaatokauha lisää nostokorkeutta 12 cm. Sen avulla lyhyempiaisaisellakin mallilla voi täyttää korkealaitaisen peräkärryn. Kauha kippaa etureunansa yli ja sen ansiosta voit peruuttaa heti ilman tarvetta nostaa kauha ensin ylös. Säästää aikaa ja lisää tehokkuutta. Tarkoitettu tilavuutta vaativien materiaalien kuormaukseen kuten lumen, viljan, hakkeen tai vaikkapa juurikkaiden SARjA Lv 2Lv 22Lv TASAUSkAUhA 22 2 korkeakaatokauha Leveys, cm 2 22 Pituus, cm 1 1 Korkeus, cm 8 8 Tilavuus (noin), m 3 1,13 1, 2 Huuliterä L x K, mm 1/1 1/1 Paino, kg Leveys, cm 22 2 Pituus, cm Korkeus, cm Tilavuus (noin), m 3,73,83 Huuliterä L x K, mm 1/2 2/2 Paino, kg Leveys, cm 23 Pituus, cm 12 Korkeus, cm 12 Tilavuus (noin), m 3 2, Huuliterä L x K, mm 1/2 Paino, kg 8

31 Ainutlaatuisen monipuolinen Multi Purpose Bucket TEHOKAS JA LAADuKAS MONiTOiMiKAuHA SELECTO FIX KAuHAT Jälleen kerran Quicke osoittaa ymmärtävänsä asiakkaiden tarpeita tarjoamalla täysin uusia ratkaisiuja. Uuden monitoimikauhan avulla suoriudut mitä monipuolisimmista tehtävistä seuraavien ominaisuuksien ansiosta: lastaus ja siirto tavallisen kauhan tavoin pohjatyhjennys lisää tyhjennyskorkeutta kauhan avaus ja tasaus takaseinällä tartunta hiekoitus ja sepelin levitys pohjan kautta. Nämä ominaisuudet tekevät monitoimikauhasta vaihtoehdon sekä viljelijöille että urakoitsijoille, jotka tarvitsevat tehokasta ja monipuolista työlaitetta. Kaikki mallit ovat saatavissa joko Euro- tai Skid Steer -koukuilla. Sekä kauhan pohja että selkä ovat rakenteeltaan vahvistettuja tarjoten kiertojäykkyyttä ja hyvää kestävyyttä. Kauhassa on kolme karkaistua terää, yksi kauhan etureunassa, yksi takareunassa ja yksi tasauslevyn alaosassa. Päädyt ovat erikoisvahvistetut alaosistaan, joissa kuluminen on suurinta. Niissä on myös hammastetut sisäreunat, jotta tartunta olisi mahdollisimman hyvä. Kun haluat saada kauhastasi irti kaiken mahdollisen monitoimikauha on nimensä mukaisesti monipuolisin työlaite. MULTI PURPOSE 1MP/MPT 18MP/MPT 21MP/MPT Leveys, cm Pituus, cm 7/7 7/7 7/7 Korkeus, cm Tilavuus (noin), m 3,8,, Huuliterä L x K, mm 1/1 1/1 1/1 Paino, kg 37/373 1/7 3/1 31 1

32 Designed and manufactured by Ålö TM Ålö Ålö AB Brännland 3, SE Umeå, Sweden Tel: + ()9 17 Fax: + () Esitteen kuormaimissa on lisävarusteita. Eräät tuottee saattavat olla lisävarusteita. Kaikkia tuotteita ei ole saatavissa kaikilla markkina-alueilla. Mainitut tekniset tiedot suoritusarvot saattavat olla riippuvaisia traktorimallista. Työt etukuormaimilla ja niiden lisälaitteilla saattavat sisältää vaaroja. Vakava henkilö- ja materiaalivahinkojen vaara suoritettaessa työ virheellisesti. Huomioi aina ympäristö, toimi harkitusti ja noudata paikallisia lakeja ja määräyksiä. Ennen käyttöä tutustuttava aina huolellisesti mukana toimitettavaan ohjekirjaan. Käytä vain alkuperäisiä Quickevaraosia ja lisävarusteita. Tuotevalikoimaamme kehitetään jatkuvasti. Pidätämme täyden oikeuden muuttaa koska tahansa sitoumuksetta varustetasoa, hintoja sekä teknisiä ratkaisuja ilman sitoumuksia., Tavaramerkki Ålö AB. Best nr: 111 FI TR/Ågrenshuset
