1 METALLI Tarkka, taloudellinen huippukestävä FEIN-porajyrsimet.

2 JOHDANTO Käyttäjäläheisiä ratkaisuja asiantuntijoilta. FEIN on erikoistunut tuottamaan väsymättömiä sähkötyökaluja ja käyttäjäläheisiä sovelluksia, jotka kestävät jatkuvaa kovaa käyttöä sekä teollisuudessa että korjaamoissa. Vuonna 1895 FEIN teki vallankumouksen työmaailmassa keksimällä ensiäisen sähkökäyttöisen käsiporakoneen. Vielä tänäänkin FEIN-porajyrsimistä välittyy sama innovaation henki. FEIN tekee keernaporauksen valitsemisen helpoksi, koska FEIN-porajyrsimet vakuuttavat käyttäjäläheisyydellään, tarkkuudellaan ja luotettavuudellaan. Työmaalla FEIN-porajyrsimet suoriutuvat mitä erilaisiista tehtävistä. Yli 25 vuoden jatkuvan edelleenkehittämisen aikana keernaporaustekniikka on saavuttanut FEINilla ääriäisen täydellisyyden. FEIN tarjoaa magneettiporajyrsimiä, joiden kone, keernaporat ja lisätarvikkeet on sovitettu toisiinsa tarkasti. Kaikki ensiluokkaista laatua yhdeltä valmistajalta. Ensiluokkaiset materiaalit ja erinomainen työstö tekevät FEIN-porajyrsimet huippukestäviksi sanan varsinaisessa merkityksessä. Kestävästä kuppirakenteisesta poramoottorista aina alumiinivalettuun vaihteistopäähän poratelineistä elektroniikkaan: Kaikki osat valmistaa FEIN! Todellista laatua»made in Germany«. Olipa kyse teräksen, ruostumattoman teräksen tai alumiini poraamisesta: Keernaporiee ja järjestelmätarvikkeidee laajasta valikoimasta löytyy jokaiseen käyttöön sopiva ratkaisu. FEIN-porajyrsin mullistaa työntekosi! 2

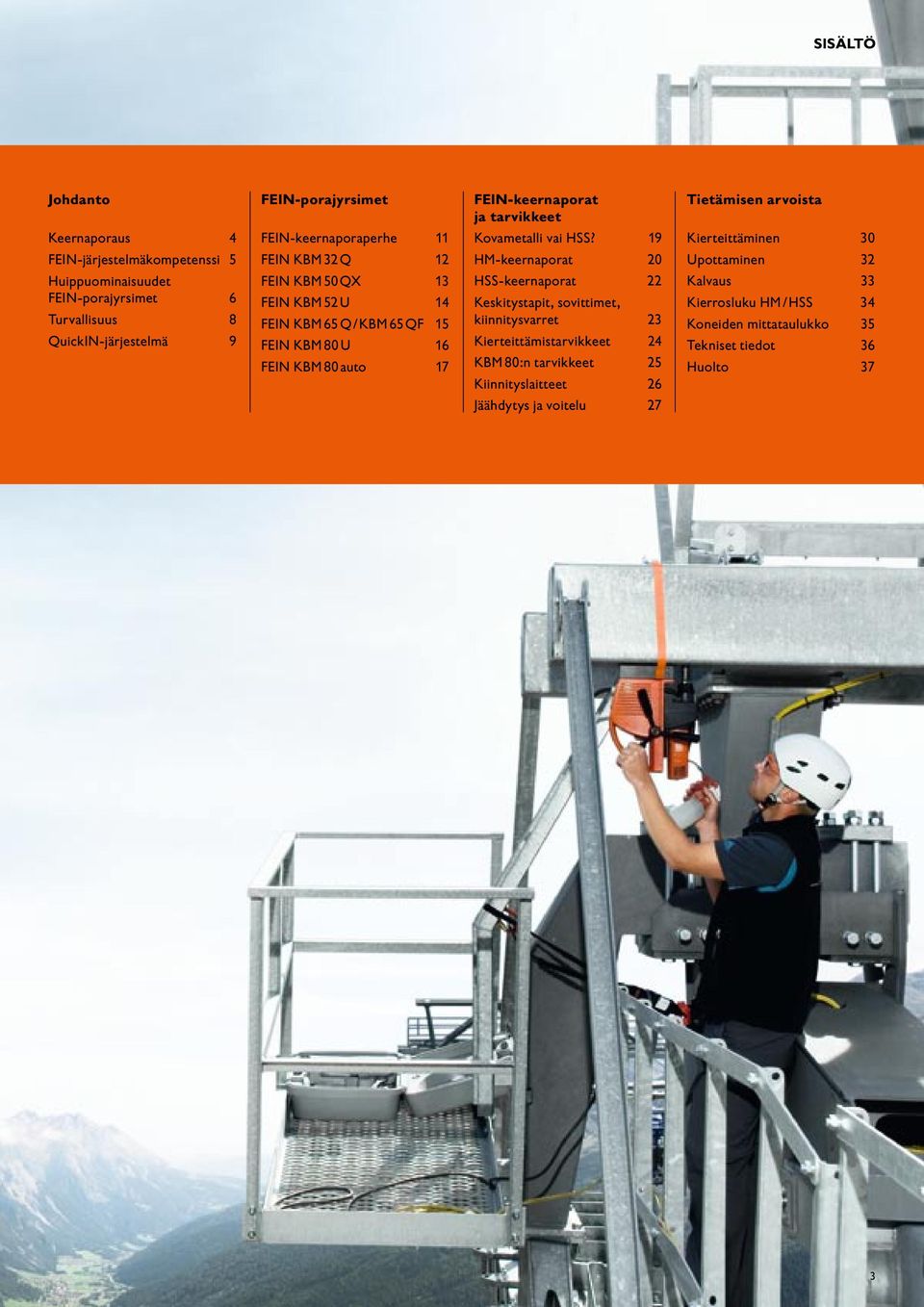

3 SISÄLTÖ Johdanto Keernaporaus 4 FEIN-järjestelmäkompetenssi 5 Huippuominaisuudet FEIN-porajyrsimet 6 Turvallisuus 8 QuickIN-järjestelmä 9 FEIN-porajyrsimet FEIN-keernaporaperhe 11 FEIN KBM 32 Q 12 FEIN KBM 50 QX 13 FEIN KBM 52 U 14 FEIN KBM 65 Q / KBM 65 QF 15 FEIN KBM 80 U 16 FEIN KBM 80 auto 17 FEIN-keernaporat ja tarvikkeet Kovametalli vai HSS? 19 HM-keernaporat 20 HSS-keernaporat 22 Keskitystapit, sovittimet, kiinnitysvarret 23 Kierteittämistarvikkeet 24 KBM 80:n tarvikkeet 25 Kiinnityslaitteet 26 Jäähdytys ja voitelu 27 Tietämisen arvoista Kierteittäminen 30 Upottaminen 32 Kalvaus 33 Kierrosluku HM / HSS 34 Koneiden mittataulukko 35 Tekniset tiedot 36 Huolto 37 3

4 KEERNAPORAUS Poraa parein. Työskentele taloudellisein. Keernaporaus FEIN-porajyrsimellä saavutat tarkkoja poraustuloksia huomattavasti lyhyeässä työajassa ja huomattavasti edullisein tavanomaisiin menetelmiin verrattuna. Keernaporaus FEINin tuotteilla antaa ratkaisevia taloudellisia etuja: Nopea työskentelyvauhti säästää aikaa Ilman esiporusta ja uudelleenasettelua: Työaika lyhenee jopa 40 % Pienempi lastuamisala vähentää tehontarvetta ja tarvittavaa syöttövoimaa Jopa 40 % väheän aikaa Keernaporaus Kierukkaporaus 0 % 50 % 60 % 100 % Aika Väheän voimaa ja aikaa, väheän lastuja Keernaporaussovelluksia INOX F F Keskittäminen, esiporaus, valmiiksi poraaminen FEIN-porajyrsin huolehtii kaikista näistä työvaiheista yhdellä ainoalla työstökerralla. Toisin kuin kierukkaporauksessa ei keernaporauksessa lastuta koko porauspintaa, vaan ainoastaan ohut rengas. Siksi tarvitaan huomattavasti väheän syöttövoimaa. Tähän liittyy porajyrsimen vähäisempi tehonotto. Tämä suojaa käyttäjää, keernaporaa ja konetta. Yhdistetty keskitys- ja työnnintappi poistaa poratun ytimen automaattisesti materiaalin läpäisyn jälkeen. Näin voidaan suorittaa yhdellä ainoalla työstökerralla halkaisijaltaan jopa 80 :n keernaporauksia. Poikkileikkaus Näkymä päältä 50 paksuun materiaaliin. Samaten voidaan tehdä limitettyjä porauksia, esim. pitkittäisreikiä varten, tai porrastettuja porauksia. Tämä kaikki tekee keernaporauksesta ääriäisen taloudellisen poraamismenetelmän, joka on nopeampaa, kevyempää ja tarkempaa kuin kierukkaporaus. Tarvikkeina saatavat FEINkiinnityslaitteet huolehtivat myös putkia, antimagneettista materiaalia tai pintakuvioitua alustaa porattaessa tehokkaasta ja taloudellisesta työskentelystä. 4

5 FEIN-JÄRJESTELMÄKOMPENTENSSI Ota hyöty irti FEIN-järjestelmäkompetenssista. Tuskin yksikään sähkötyökalujen valmistaja voi tarjota niin paljon kokemusta keernaporauksen alalta kuin FEIN. Vuosikyenien aikana kasvanut tieto kantaa hedelmää jokaisessa FEIN-porajyrsimessä. Olipa kyse metallirakenteista, teräsrakennuksesta, sillanrakennuksesta, koneenrakennuksesta tai säiliörakennuksesta: FEINporajyrsimillä saavutat aina parhaan poraustuloksen! Sillä yhteen järjestelmään kuuluvien porajyrsimen ja keernaporien täydellisestä yhteistyöstä on hyötyä sinulle. Tulos: mitoiltaan tarkka porauskuva lähes ilman jäysteitä vakuuttavalla nopeudella. Kaikki osat valmistaa FEIN. Poratelineistä moottorin ja vaihteiston kautta aina elektroniikkaan asti, kaikki valmistaa FEIN, parasta materiaali- ja työstölaatua. Sama koskee FEIN-keernaporia: Laadukkaat kovametallit ja HSS-teräkset kobolttiosuuksineen sekä loppuun asti harkitut leikkausgeometriat huolehtivat parhaasta leikkuutehosta ja pisiästä käyttöiästä. FEIN-porajyrsimet osaavat muutakin: Ne sopivat myös kierukkaporaukseen, kierteittämiseen, upotukseen ja kalvamiseen myös asennuskäytössä. Näin olet nopeampi kaikissa materiaaleissa Jopa 45 m/min leikkuunopeudella FEIN-porajyrsimet* huolehtivat nopeasta työskentelyvauhdista ja suuresta taloudellisuudesta lähes joka materiaalissa Monipuoliset käyttömahdollisuudet yksi järjestelmä FEIN-porajyrsimiä voidaan käyttää monipuolisesti. Monipuolinen työkalukiinnitys mahdollistaa mitä erilaisimpien työkalujen käytön porausta, kierteittämistä, kalvausta ja upotusta varten. * Porajyrsimet yhdessä kovametallisten keernaporien kanssa. Ei vain keernaporaukseen vaan kaikille yleisille käyttöaloille Keernaporaus Keernaporaus Keernaporaus, kierukkaporaus, kierteittäminen, upotus, kalvaus FEINporajyrsimet kattavat kaikki yleiset käyttöalueet. Käyttötyökalun halkaisija ()) Keernaporaus Kierukkaporaus Kierteittäminen Keernaporaus Kierukkaporaus Kierteittäminen Upotus Kalvaus Keernaporaus Kierukkaporaus Kierteittäminen Upotus Kalvaus Kierukkaporaus Kierteittäminen Upotus Kalvaus Kierukkaporaus Kierteittäminen Upotus Kalvaus 10 0 KBM 32 Q KBM 50 QX KBM 52 U KBM 65 Q KBM 65 QF KBM 80 U KBM 80 auto 5

6 HUIPPUOMINAISUUDET Monia huippuominaisuuksia porajyrsinten koko eliniäksi. KBM 32 Q:sta aina KBM 80 autoon asti: FEIN-porajyrsimet pitävät lupauksensa koko työkalun eliniän. Mitä niiden kestävyyteen ja luotettavuuteen tulee, samoin kuin helppoon käsittelyyn, suureen turvallisuuteen ja tehokkaaseen taloudelliseen käyttöön ensiluokkaisin poraustuloksin. FEINin valmistamat porajyrsimet tarjoavat kaikkea, mitä keernaporaukseen työmaalla tai työpajalla tarvitaan. Tämän lisäksi kattava ja erityisesti FEIN-porajyrsimiin sovitettu tarvikevalikoima huolehtii siitä, että sinulla on aina valmiina oikea ratkaisu poraamiseen, kierteitykseen ja luonnollisesti upotukseen ja kalvaukseen. FEIN kestävyyttä FEIN-porajyrsimet on rakennettu kovimpaan jatkuvaan teollisuus- ja korjaamokäyttöön. Jotta näiden vaatimuksiin voitaisiin vastata, koneissa on muutamia rakenteellisia erikoisuuksia: Kuppirakenteinen poramoottorikotelo, valurakenteinen vaihteistokotelo ja porateline ja tietysti suurtehomoottori, joka on suunniteltu erityisen pitkäikäiseksi ja tehokkaaksi. Parasta käytettävyyttä FEIN-porajyrsinten käyttö esim. uuden Viseo Touch Pad -käyttökonseptin avulla on helppoa ja selkeää. FEIN QuickIN-pikavaihtojärjestelmä mahdollistaa työkalujen vaihdon sekunneissa, ilman avainta tai porausasennon siirtämistä. Suuria poratyökaluja varten voidaan syöttöpituutta yksinkertaisesti nostaa. Magneetin suuri pitovoima Koneen on seistävä tukevasti, jotta se voisi käyttää täyden voimansa työsuoritukseen. FEIN-porajyrsimissä lisätään sähkömagneetin jo alkujaankin suurta pitovoimaa porauksen alkaessa automaattisesti. Tämä takaa poratelineen tukevuuden jopa poran karan suurilla vääntömomenteilla. Optimaalinen tehopaino FEIN-porajyrsimet ovat ääriäisen kevyitä ja siksi ne soveltuvat mitä parhaiten paikan päällä suoritettaviin asennustöihin. Ne kunnostautuvat myös työkoneina optimaalisen tehopainonsa ansiosta. Syynä tähän on kompakti rakenne, alumiinirakenneosat poratelineessä, lohenpyrstöohjain ja vaihteistokotelo sekä kompakti suurtehomoottori. 6

7 HUIPPUOMINAISUUDET Pyörimisnopeussäädelty elektroniikka (Tacho) Pyörimisnopeussäädelty Tachoelektroniikka mahdollistaa myös suuren kuormituksen alaisena tasaisen, nopean työn etenemisen. FEIN-suurtehomoottori Vääntömomentiltaan vahva FEIN-suurtehomoottori tarkoittaa ääriäistä luotettavuutta ja tehokasta, taloudellista poraamista. Tällöin roottorin ja staattorin kompakti asettelu huolehtii optimaalisesta, käytännössä häviöttömästä tehonsiirrosta. Erityisen suuri syöttöpituus Erittäin suuri syöttöpituus ja kestävä sekä tarkka lohenpyrstökaksoisohjain mahdollistaa mitä suurimpien työkalujen käytön, eikä konetta tarvitse nostaa työstettävältä kappaleelta. Turvallinen käsittely Poramoottori- ja magneettikytkimen erillinen sijoittelu huolehtii erityisen helposta käsittelystä ja vähentää virhekäytön mahdollisuutta huomattavasti. Mekaaninen vaihteisto Mekaaninen vaihteisto ja täydellisesti sovitetut kierrosnopeustasot ihanteellista leikkuunopeutta varten: Sen suuri tehoaste huolehtii siitä, että moottorin teho siirtyy keernaporalle lähes ilman häviötä. QuickINpikavaihtojärjestelmä FEIN QuickIN sallii työkalujen vaihtamisen sekunneissa: Yksi napsautus ja työkalu istuu täydellisesti. Ilman avainta, ilman porauskohdan siirtämistä ja ilman uudelleenkeskitystä. Sisäänrakennettu jäähdytysvoitelulaitteisto Sisäinen jäähdytysvoitelu huolehtii jäähdytysaineensyötöstä suoraan poranterään ja siten työkalujen pitkäikäisyydestä ja siististä leikkuujäljestä. Magneetin suuri pitovoima Porauksen alkaessa lisätään sähkömagneetin jo entisestään suurta pitovoimaa automaattisesti. Se on perusedellytyksenä sille, että koneen täysi voima voidaan myös muuntaa tehoksi työskenneltäessä. Kompakti rakenne Kompakti rakenne ja optimaalinen tehopaino tekevät FEIN-porajyrsimistä ihanteellisia työkaluja liikkuvaan kierukkaporaukseen, kierteittämiseen, upottamiseen ja kalvaukseen. 7

8 TURVALLISUUS Huipputurvallisesti: FEIN-keernaporaus. FEIN-porajyrsimet eivät ole ainoastaan huippukestäviä, tehokkaita, tarkkoja ja taloudellisia, vaan kattavan turvallisuuskonseptinsa ansiosta ne ovat markkinoiden turvallisimpia koneita. Selkeät kytkentäelementit, elektroninen magneettivoiman lisäys, visuaaliset pito/voimanäytöt, "Viseo Touch Pad" -ohjaus, kestävä kosketus- ja lastusuoja, elektroninen ylikuormitussuojaus aina vääntömomentin kitkakytkimeen ja automaattiseen porasyöttöön - kaikilla turvajärjestelmillä on vain yksi tarkoitus: Tehdä FEIN-porajyrsimillä työskentelystä mahdollisian turvallista. Jokaisessa käytössä kaikkialla. Siisti pinta vakaa asento siisti materiaalipinta Ohut, epätasainen, likainen, hapettunut materiaalipinta Magneetin etäisyys asetuspinnalle (työstökappale) 0,2 0,4 0,6 Magneetin pitovoima 100 % 80 % 66 % 43 % Onnistuneen keernaporauksen perusedellytys on porajyrsimen tukeva asento. Tämä voidaan saavuttaa vain, kun magneettijalka asetetaan tasaiselle, puhtaalle ja vähintään 12 paksulle työstökappaleelle. Jos näin ei ole, uhkaa magneetin pitovoiman huomattava häviö. KBM 32 Q KBM 50 QX KBM 52 U KBM 65 Q KBM 65 QF KBM 80 U KBM 80 auto Edut koneenkäyttäjälle Edut koneelle ja työkalulle Jälleenkäynnistyssuoja Estää odottamattoman itsekäynnistyksen jännitteen palatessa äkillisesti. Elektroninen magneetin pitovoiman lisäys Elektroninen magneetin pitovoiman lisäys porauksen alkaessa lisää työturvallisuutta. Alennettu jännitys poramoottorin ollessa poissa käytöstä estää kelojen ylikuumentumisen. Pehmeä käynnistys Riittävästi reaktioaikaa keernaporaukseen varautumista varten. Ei täydellä teholla käynnistymisen aiheuttamaa yllätystä. Poramoottori suojataan käynnistettäessä liian korkeilta virtahuipuilta. Elektroninen ylikuormitussuojaus Ei ylikuormituksen ja ylikuumenemisen aiheuttamia vaurioita. Laite on heti uudelleen käynnistysvalmis. Visuaalinen magneetin pitovoiman näyttö Näyttää, riittääkö magneetin pitovoima. Kallistusanturi Pysäyttää poramoottorin, jos porajyrsin kallistuu. Varmistettu magneettikytkin poramoottorin ollessa käytössä Magneettijalkaa ei voida kytkeä pois päältä tahattomasti. Poramoottorin ollessa aktivoituna: 1. kytkentä: moottori pois/2. kytkentä: magneetti pois. Automaattinen porasyöttö Ei suoraa kosketusta liikkuviin koneen osiin. Työstäjä suorittaa vain valvontatoimintoa. Vähäisempi poran kuluminen karan tasaisen syöttövoiman ansiosta. Kiinnityshihna Hihna estää koneen kaatumisen jännitteen katketessa tahattomasti. Ei porajyrsimen vaurioita sen kaatuessa teräskannattimelta. Ei keernaporan vaurioita laitteen kaatuessa teräskannattimelta. Poramoottori- ja magneettikytkimen erillinen sijoittelu Alennettu virhekäytön vaara erillisten kytkinten ansiosta. Kosketussuoja Ei pyörivien koneen osien tahatonta koskettamista. Morsekartiovarsi varmistettu mutterilla Morsekartiotyökalukiinnitys on varmistettu myös ylikuormituksessa. Vääntömomentin kitkakytkin Estää porajyrsimen irtoamisen työstöpinnalta. Käyttökaran suojaus ylikuormalla. Ei leikkuuhampaiden iskukuormitusta. Käyttöelementti Viseo Touch Pad Elementti aina näkyvillä: poramoottorin yläpuolella. Virhekäytön riski minimoidaan. Turvasäilytyslaukku Turvallinen säilyttää ja kuljettaa muovilaukussa, jossa erillinen lokero tarvikkeille. 8

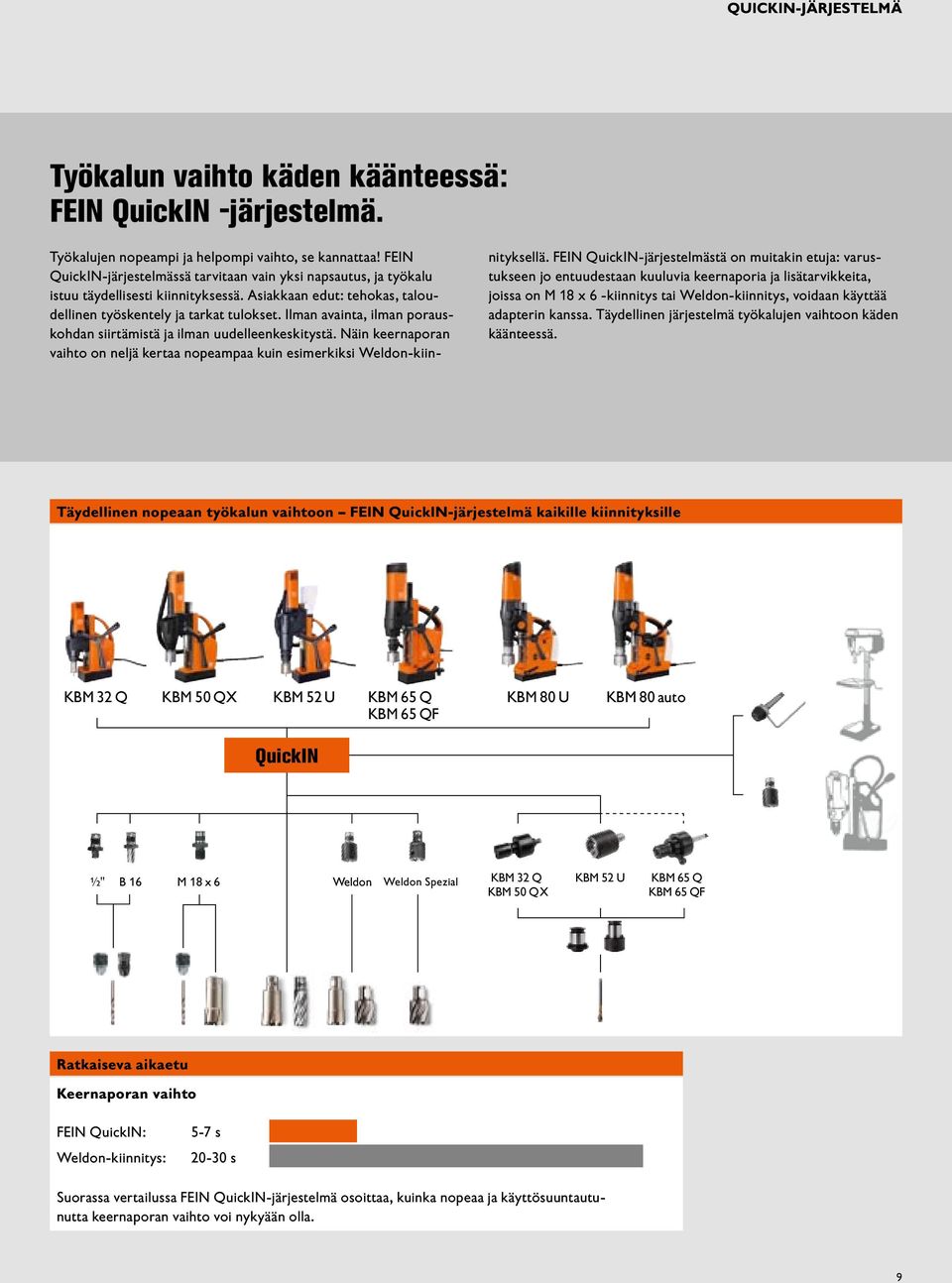

9 QUICKIN-JÄRJESTELMÄ Työkalun vaihto käden käänteessä: FEIN QuickIN -järjestelmä. Työkalujen nopeampi ja helpompi vaihto, se kannattaa! FEIN QuickIN-järjestelmässä tarvitaan vain yksi napsautus, ja työkalu istuu täydellisesti kiinnityksessä. Asiakkaan edut: tehokas, taloudellinen työskentely ja tarkat tulokset. Ilman avainta, ilman porauskohdan siirtämistä ja ilman uudelleenkeskitystä. Näin keernaporan vaihto on neljä kertaa nopeampaa kuin esimerkiksi Weldon-kiinnityksellä. FEIN QuickIN-järjestelmästä on muitakin etuja: varustukseen jo entuudestaan kuuluvia keernaporia ja lisätarvikkeita, joissa on M 18 x 6 -kiinnitys tai Weldon-kiinnitys, voidaan käyttää adapterin kanssa. Täydellinen järjestelmä työkalujen vaihtoon käden käänteessä. Täydellinen nopeaan työkalun vaihtoon FEIN QuickIN-järjestelmä kaikille kiinnityksille KBM 32 Q KBM 50 QX KBM 52 U KBM 65 Q KBM 80 U KBM 80 auto KBM 65 QF QuickIN ½" B 16 M 18 x 6 Weldon Weldon Spezial KBM 32 Q KBM 50 QX KBM 52 U KBM 65 Q KBM 65 QF Ratkaiseva aikaetu Keernaporan vaihto FEIN QuickIN: Weldon-kiinnitys: 5-7 s s Suorassa vertailussa FEIN QuickIN-järjestelmä osoittaa, kuinka nopeaa ja käyttösuuntautunutta keernaporan vaihto voi nykyään olla. 9

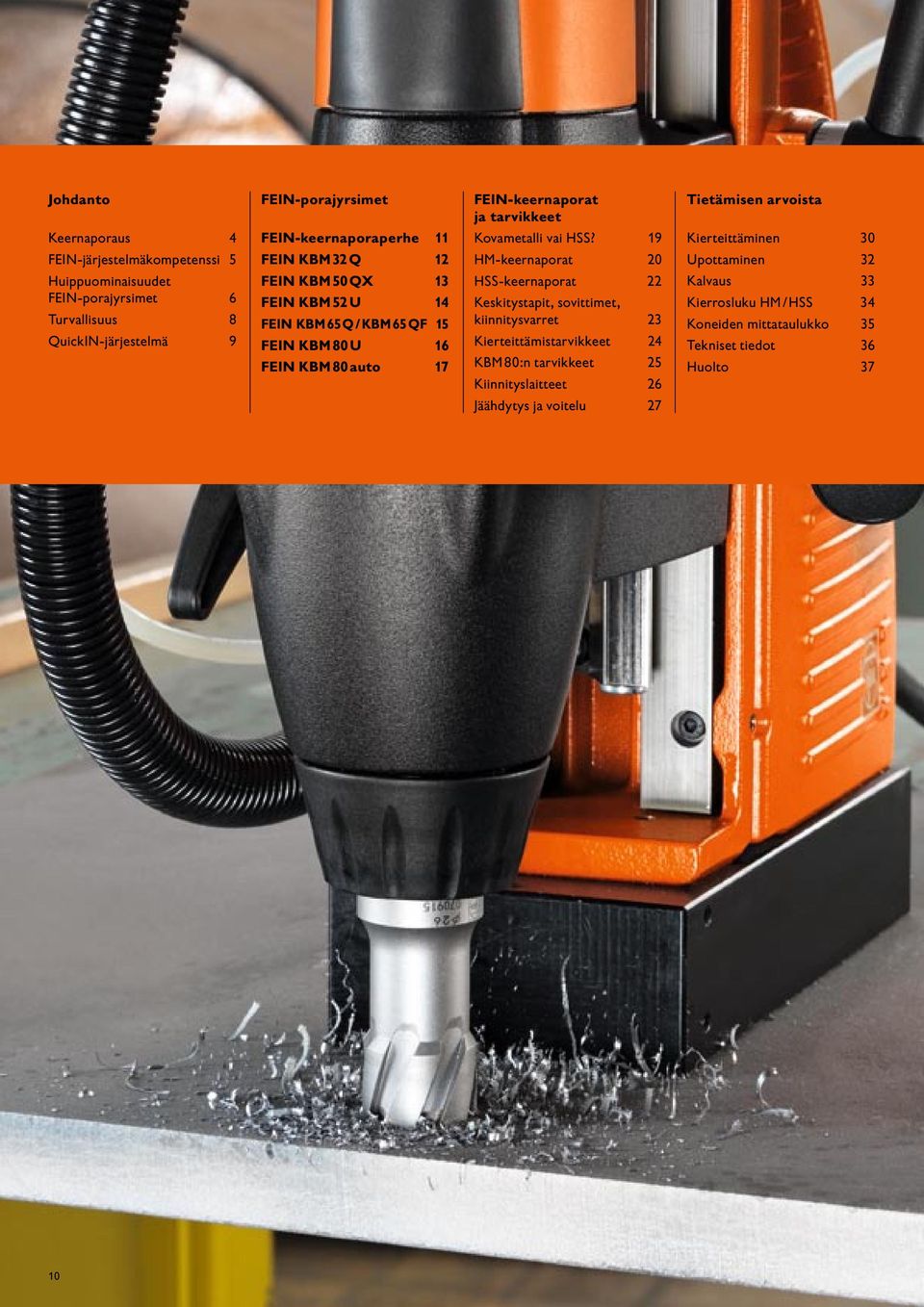

10 Johdanto Keernaporaus 4 FEIN-järjestelmäkompetenssi 5 Huippuominaisuudet FEIN-porajyrsimet 6 Turvallisuus 8 QuickIN-järjestelmä 9 FEIN-porajyrsimet FEIN-keernaporaperhe 11 FEIN KBM 32 Q 12 FEIN KBM 50 QX 13 FEIN KBM 52 U 14 FEIN KBM 65 Q / KBM 65 QF 15 FEIN KBM 80 U 16 FEIN KBM 80 auto 17 FEIN-keernaporat ja tarvikkeet Kovametalli vai HSS? 19 HM-keernaporat 20 HSS-keernaporat 22 Keskitystapit, sovittimet, kiinnitysvarret 23 Kierteittämistarvikkeet 24 KBM 80:n tarvikkeet 25 Kiinnityslaitteet 26 Jäähdytys ja voitelu 27 Tietämisen arvoista Kierteittäminen 30 Upottaminen 32 Kalvaus 33 Kierrosluku HM / HSS 34 Koneiden mittataulukko 35 Tekniset tiedot 36 Huolto 37 10

11 FEIN-KEERNAPORAPERHE Kuusi porajyrsintä ensiluokkaista FEIN-laatua FEIN-porajyrsinperhe varustaa sinut mitä parhaiten kaikkiin korjaamojen ja teollisuuden tehtäviin, koska niiden avulla saavutat ensiluokkaisen laadun ja parhaat poraustulokset. FEIN-porajyrsinperhe käsittää kuusi erilaista mallia: kolme asennuskonetta ja kolme työpajakonetta, jotka on suunniteltu kohdistetusti tietyille käyttöalueille, tiettyihin tehtäviin ja työskentelytapoihin. Jokainen FEIN-porajyrsin vakuuttaa optimaalisilla työtuloksilla ja erinomaisilla ominaisuuksillaan aina kompaktista KBM 32 Q -asennuskoneesta aina täysautomaattiseen KBM 80 auto -työpajakoneeseen asti. KBM 32 Q Kompakti porajyrsin mobiileihin asennustöihin KBM 50 QX Kaksiportaisella käytöllä varustettu porajyrsin tehokkaaseen poraamiseen paikan päällä KBM 52 U Yleiskäyttöinen porajyrsin joustavaan työskentelyyn paikan päällä KBM 65 Q / KBM 65 QF Kaksiportaisella käytöllä varustettu tehokas porajyrsin työpajakäyttöön KBM 80 U Yleiskäyttöinen ja mitä tehokkain porajyrsin työpajakäyttöön KBM 80 auto Erittäin tehokas täysautomaattinen porajyrsin työpajakäyttöön Sivu 12 Sivu 13 Sivu 14 Sivu 15 Sivu 16 Sivu 17 KBM 32 Q KBM 50 QX KBM 52 U soveltuu hyvin soveltuu erittäin hyvin *vain kierteityslaitteella KBM 65 Q KBM 65 QF KBM 80 U Keernaporaus, metallit 32 :iin Keernaporaus, metallit 50 :iin Keernaporaus, metallit 65 :iin Keernaporaus, metallit 80 :iin KBM 80 auto Kierukkapora poraistukan kanssa (DIN 338) Kierukkaporaus, MK-morsekartiokiinnitys (DIN 345) Kierteittäminen * * * Upotus Kalvaus Täysautomaattinen poraus Työskentely yhdellä kädellä Työskentely pään yläpuolella Asennuskäyttö Työpajakäyttö 11

12 PORAJYRSIN 32 MM ASTI KBM 32 Q Kompakti porajyrsin mobiiliin asennukseen. KBM 32 Q -porajyrsimellä voidaan suorittaa keernaporauksia :n halkaisijaalueella. Kompaktien mittojensa ja vain noin 10,5 kg:n vähäisen painonsa ansiosta KBM 32 Q soveltuu ihanteellisesti paikan päällä suoritettaviin asennustöihin. Sen voi ottaa mukaan työstettävän kappaleen luo ja se mahdollistaa luotettavan työskentelyn koko työstämisen ajan jopa pystysuoraan ja pään yläpuolella. Tämä erittäin mobiili laite on lisäksi erittäin tarkka ja sitä on helppo käsitellä. FEIN-edut Erinomaisesti käsiteltävä, pieni ja ääriäisen kevyt porajyrsin pystysuoraan ja pään yläpuolella tapahtuvaan käyttöön QuickIN-järjestelmä nopeaan työkalun vaihtoon ilman avainta Pitkien poraustyökalujen käyttö konetta työkappaleesta nostamatta portaattomasti säädettävän lohenpyrstökaksoisohjaimen ansiosta Vääntömomentiltaan vahva suurtehomoottori Tehokas sähkömagneetti Elektroninen magneetin pitovoiman lisäys Sisäänrakennettu jäähdytysvoitelulaitteisto Elektroninen ylikuormitussuoja Jälleenkäynnistyssuoja Tekniset tiedot Rakennetyyppi KBM 32 Q Keernapora maks. 32 Keernaporan poraussyvyys maks 50 Kierukkapora maks. 13 Kierteitys maks. M 12 Nimellisottoteho W 700 Antoteho W 450 Kuormittamattomana 1 / min 550 Kierrosluku kuormitettuna 1 / min 440 Keernaporakiinnitys QuickIN Syöttö 135 Koko syöttöpituus 260 Magneetin pitovoima N 9000 Magneetin mitat Pistokkeellinen johto m 4 Paino EPTA:n mukaan kg 10, Käyttökohteet Keernaporaus Kierukkaporaus poranistukalla Kierteittäminen kierteityslaitteella Hintaan sisältyy: 1 laukku; 1 jäähdytysvoiteluainepumppu; 1 kiinnityshihna; 1 lastukoukku; 1 haaskehäporaistukka < 13 ; 1 QuickIN-sovitin kokoa M 18 x 6 P 1,5; 2 keskitystappia; 1 kosketussuoja Paljon tarvikkeita: alk. sivu 20 Koneiden mittataulukko: sivu 35 12

13 PORAJYRSIN 50 MM ASTI KBM 50 QX kaksiportaisella käytöllä varustettu porajyrsin tehokkaaseen poraamiseen paikan päällä. KBM 50 QX kattaa laajean käyttöalueen: Sen mekaaninen kaksiportainen käyttö antaa riittävästi vääntömomenttia halkaisijaltaan jopa 50 :n keernaporauksiin. Kaksi elektronista vääntömomenttitasoa mahdollistavat upotuksen ja kalvauksen ja toimivat lisäksi alkuporaustoimintona kovilla materiaaleilla. Tämän lisäksi KBM 50 QX on yksi segmenttinsä kevyiistä laitteista. Siksi sitä voidaan käyttää vaivatta sekä pystysuorassa että pään yläpuolella. FEIN-edut Laajennetut sovellus- ja käyttömahdollisuudet, kuten esimerkiksi kalvinta ja upotus, mekaanisen kahdella elektronisella vääntömomenttitasolla varustetun kaksiportaisen käytön ansiosta. QuickIN-järjestelmä nopeaan työkalun vaihtoon ilman avainta Pitkien poraustyökalujen käyttö konetta työkappaleesta nostamatta portaattomasti säädettävän lohenpyrstökaksoisohjaimen ansiosta. Kompakti rakenne ja ihanteellinen tehopaino Vääntömomentiltaan vahva suurtehomoottori Pyörimisnopeussäädelty elektroniikka (Tacho) Tehokas sähkömagneetti Käyttökohteet Elektroninen magneetin pitovoiman lisäys Sisäänrakennettu jäähdytysvoitelulaitteisto Elektroninen ylikuormitussuoja Jälleenkäynnistyssuoja Tekniset tiedot Rakenne KBM 50 QX Keernapora maks. 50 Keernaporan poraussyvyys maks. 50 Kierukkapora maks. 16 Kierteitys maks M 16 Upotus maks. 31 Kalvaus maks. 16 Nimellisottoteho W 1200 Antoteho W 680 Kierrosluku kuormitettuna 1. porras slow 1 / min porras fast 1 / min porras slow 1 / min porras fast 1 / min 520 Keernaporakiinnitys QuickIN Syöttö 135 Koko syöttöpituus 310 Magneetin pitovoima N Magneetin mitat Pistokkeellinen johto m 4 Paino EPTA:n mukaan kg 12, Keernaporaus Kierukkaporaus poranistukalla Kierteittäminen kierteityslaitteella Hintaan sisältyy: 1 laukku; 1 jäähdytysvoiteluainepumppu; 1 kiinnityshihna; 1 lastukoukku; 1 haaskehäporaistukka < 13 ; 1 QuickIN-sovitin kokoa M 18 x 6 P 1,5; 2 keskitystappia; 1 kosketussuoja Paljon tarvikkeita: alk. sivu 20 Koneiden mittataulukko: sivu 35 Upotus Kalvaus 13

14 PORAJYRSIN 50 MM ASTI KBM 52 U Yleiskäyttöinen porajyrsin joustavaan työskentelyyn paikan päällä. KBM 52 U on ensiäinen valinta käyttäjille, jotka vaativat porajyrsimeltä yleisiä käyttömahdollisuuksia ja suurta joustavuutta. Kevyt kaksiportainen laite, jossa on MK3 -morsekartiokiinnitys, vaihdettava pyörimissuunta ja elektroninen vääntömomentin lasku, mahdollistaa kierteityksen M16-kokoon asti. Viimeksi käytetty vääntömomentti tallennetaan automaattisesti muistiin ja se voidaan kutsua jälleen käyttöön seuraavalla porauskerralla. Näin laite on yksi taloudellisiista ratkaisuista myös halkaisijaltaan jopa 50 :n sarjakeernaporauksiin. KBM52U yleislahjakkuus jokaiseen käyttötarkoitukseen. FEIN-edut Ihanteellinen leikkuunopeus poratessa, kierteityksessä, kalvinnassa ja upotuksessa mekaanisen kaksiportaisen käytön ja portaattoman, elektronisen vääntömomentin laskun avulla Työkalujen joustava käyttö ja tarkka tasainen pyörintä QuickIN- ja MK 3-kiinnitysten ansiosta Pitkien poraustyökalujen käyttö, konetta työkappaleesta nostamatta, portaattomasti säädettävän lohenpyrstökaksoisohjaimen ansiosta Kompakti rakenne ja ihanteellinen tehopaino Vaihdettava pyörimissuunta Vääntömomentiltaan vahva suurtehomoottori Pyörimisnopeussäädelty elektroniikka (Tacho) Tehokas sähkömagneetti Käyttökohteet Elektroninen magneetin pitovoiman lisäys Memory Function -vääntömomenttimuisti Integroitu painovoima-jäähdytysvoitelulaitteisto Yhden käden käyttömukavuus Elektroninen ylikuormitussuoja Jälleenkäynnistyssuoja Tekniset tiedot Rakenne KBM 52 U Keernapora maks. 50 Keernaporan poraussyvyys maks. 50 Kierukkapora maks. 23 Kierteitys maks. M 16 Upotus maks. 50 Kalvaus maks. 23 Nimellisottoteho W 1200 Antoteho W 640 Kierrosluku kuormitettuna 1. porras 1 / min porras 1 / min Keernaporakiinnitys QuickIN Työkalun kiinnitys MK 3 Syöttö 135 Koko syöttöpituus 310 Magneetin pitovoima N Magneetin mitat Pistokkeellinen johto m 4 Paino EPTA:n mukaan kg 14, Keernaporaus Kierukkaporaus poranistukalla tai MK3-morsekartiokiinnityksellä Kierteitys kierteitys-pikavaihtoistukalla Hintaan sisältyy: 1 laukku; 1 jäähdytysainesäiliö; 1 kiinnityshihna; 1 lastukoukku; 1 haaskehäporaistukka < 13 ; 1 QuickIN-sovitin kokoa M 18 6 P 1,5; 2 keskitystappia; 1 poistokiila; 1 kosketussuoja Paljon tarvikkeita: alk. sivu 20Koneiden mittataulukko: sivu 35 Upotus Kalvaus

15 PORAJYRSIN 65 MM ASTI KBM 65 Q / KBM 65 QF Kaksiportaisella käytöllä varustettu tehokas porajyrsin työpajakäyttöön. Yhtä kestävät kuin tehokkaatkin kaksiportaiset FEIN-laitteet KBM 65 Q ja KBM 65 QF ovat ensi askel työpajakoneiden luokkaan. Moleat laitteet tarjoavat ihanteellisen vääntömomentin raskaaseen käyttöön halkaisijaltaan jopa 65 :n keernaporauksiin. Niiden ääriäisen suuri syöttöpituus tekee niistä ihanteellisia ratkaisuja erikoiskäyttöön, kuten syväporaukseen tai kierteitykseen. Niiden koneessa oleva työkalukara mahdollistaa MK3-morsekartiotyökalujen joustavan käytön ja erittäin tasaisen pyörinnän. KBM65QF on lisäksi varustettu hienosäädöllä. Näin parhaat työskentelytulokset ovat taattuja. FEIN-edut Tehokas myös kovissa käyttötarkoituksissa, kuten jopa 65 :n keernaporaukseen tai jopa M20:n kierteitykseen Työkalujen joustava käyttö ja tarkka tasainen pyörintä QuickIN- ja MK 3-kiinnitysten ansiosta Pitkien poraustyökalujen käyttö konetta työkappaleesta nostamatta portaattomasti säädettävän lohenpyrstökaksoisohjaimen ansiosta. KBM 65 QF: Poraistukan hienosäätö koneen helppoon kohdistukseen ilman magneetin aikaa vievää irrottamista ja asettamista Optimaalinen tehopaino Mekaaninen kaksiportainen käyttö 2 elektronista vääntömomenttitasoa porrasta kohti Pyörimisnopeussäädelty elektroniikka (Tacho) Käyttökohteet Tehokas sähkömagneetti Integroitu jäähdytysvoitelulaitteisto Elektroninen ylikuormitussuoja Jälleenkäynnistyssuoja Tekniset tiedot Rakenne KBM 65 Q KBM 65 QF Keernapora maks Keernaporan poraussyvyys maks Kierukkapora maks Kierteitys maks. M Upotus maks Kalvaus maks Nimellisottoteho W Antoteho W Kierrosluku kuormitettuna 1. porras slow 1 / min porras fast 1 / min porras slow 1 / min porras fast 1 / min Keernaporakiinnitys QuickIN QuickIN Työkalun kiinnitys MK 3 3 Syöttö Koko syöttöpituus Poratelineen säätöalue ± 6 Poratelineen kääntöalue ± 8 Magneetin pitovoima N Magneetin mitat Pistokkeellinen johto m 4 4 Paino EPTA:n mukaan kg 19,0 20, Keernaporaus Kierukkaporaus poranistukalla tai MK3-morsekartiokiinnityksellä Kierteittäminen kierteityslaitteella Hintaan sisältyy: 1 laukku; 1 jäähdytysvoiteluainepumppu; 1 kiinnityshihna; 1 lastukoukku; 1 haaskehäporaistukka < 13 ; 1 QuickIN-sovitin kokoa M 18 x 6 P 1,5; 2 keskitystappia; 1 poistokiila; 1 kosketussuoja Upotus Kalvaus Paljon tarvikkeita: alk. sivu 20 Koneiden mittataulukko: sivu 35 15

16 PORAJYRSIN 80 MM ASTI KBM 80 U Yleiskäyttöinen porajyrsin ja suurinta tehoa työpajaan. Työpajakone KBM 80 U on ihanteellinen kone kaikille, jotka haluavat käyttää porajyrsimen koko käyttöpalettia: keernaporaus, poraus, kierteitys, upotus ja kalvaus. KBM 80 U yhdistää kaikki, mitä aattimaiseen työskentelyyn tarvitaan: 2000 W:n suurtehomoottori ja tehokas kolmiportainen käyttö, vaihdettava pyörimissuunta, MK3-morsekartiokiinnitys sekä sähköinen vääntömomentin lasku ja Memory Function vääntömomentin tallennusta varten sarjassa suoritettavia poraustöitä varten. FEIN-edut Optimaalinen leikkuunopeus keernaporattaessa, porattaessa, kierteittämisessä, upotuksessa ja kalvinnassa mekaanisen kolmiportaisen käytön ja portaattoman elektronisen vääntömomentin laskun ansiosta Työkalujen joustava käyttö ja tarkka tasainen pyörintä QuickIN- ja MK 3-kiinnitysten yhdistelmän ansiosta Vääntömomentiltaan vahva suurtehomoottori tehokkaaseen keernaporaukseen 80 :iin asti ja kierteitysleikkauksiin aina M27-kokoon asti. QuickIN MAX -pikavaihtojärjestelmä Erityisen suuri syöttöpituus Vaihdettava pyörimissuunta Pyörimisnopeussäädelty elektroniikka (Tacho) Tehokas sähkömagneetti Elektroninen magneetin pitovoiman lisäys Käyttökohteet Visuaalinen magneetin pitovoiman näyttö Porauskohdistusten hienosäätö Automaattinen jäähdytysainesyöttö Vääntömomentin kitkakytkin Viseo Touch Pad -käyttöelementti Memory Function -vääntömomenttimuisti Elektroninen ylikuormitussuoja Tekniset tiedot Rakenne KBM 80 U HM-keernapora maks. 80 HSS-keernapora maks. 65 Keernaporan poraussyvyys maks. 50 Kierukkapora maks. 32 Kierteitys maks M 27 Upotus maks. 50 Kalvaus maks. 31 Nimellisottoteho W 2000 Antoteho W 900 Kierrosluku kuormitettuna 1. porras 1 / min porras 1 / min porras 1 / min Keernaporakiinnitys QuickIN / QuickIN MAX Työkalun kiinnitys MK 3 Syöttö 145 Koko syöttöpituus 285 Poratelineen säätöalue ± 4,25 Poratelineen kääntöalue ± 11 Magneetin pitovoima N Magneetin mitat Pistokkeellinen johto m 4 Paino EPTA:n mukaan kg 25, Keernaporaus Kierukkaporaus poranistukalla tai MK3-morsekartiokiinnityksellä Kierteitys kierteitys-pikavaihtoistukalla Hintaan sisältyy: 1 laukku; 1 jäähdytysainesäiliö; 1 kiinnityshihna; 1 lastukoukku; 1 haaskehäporaistukka < 13 ; 1 QuickIN-sovitin kokoa M 18 x 6 P 1,5; 2 keskitystappia; 1 poistokiila; 1 kosketussuoja Upotus Kalvaus Paljon tarvikkeita: alk. sivu 20 QuickIN MAX -tarvikkeet: sivu 25 Koneiden mittataulukko: sivu 35

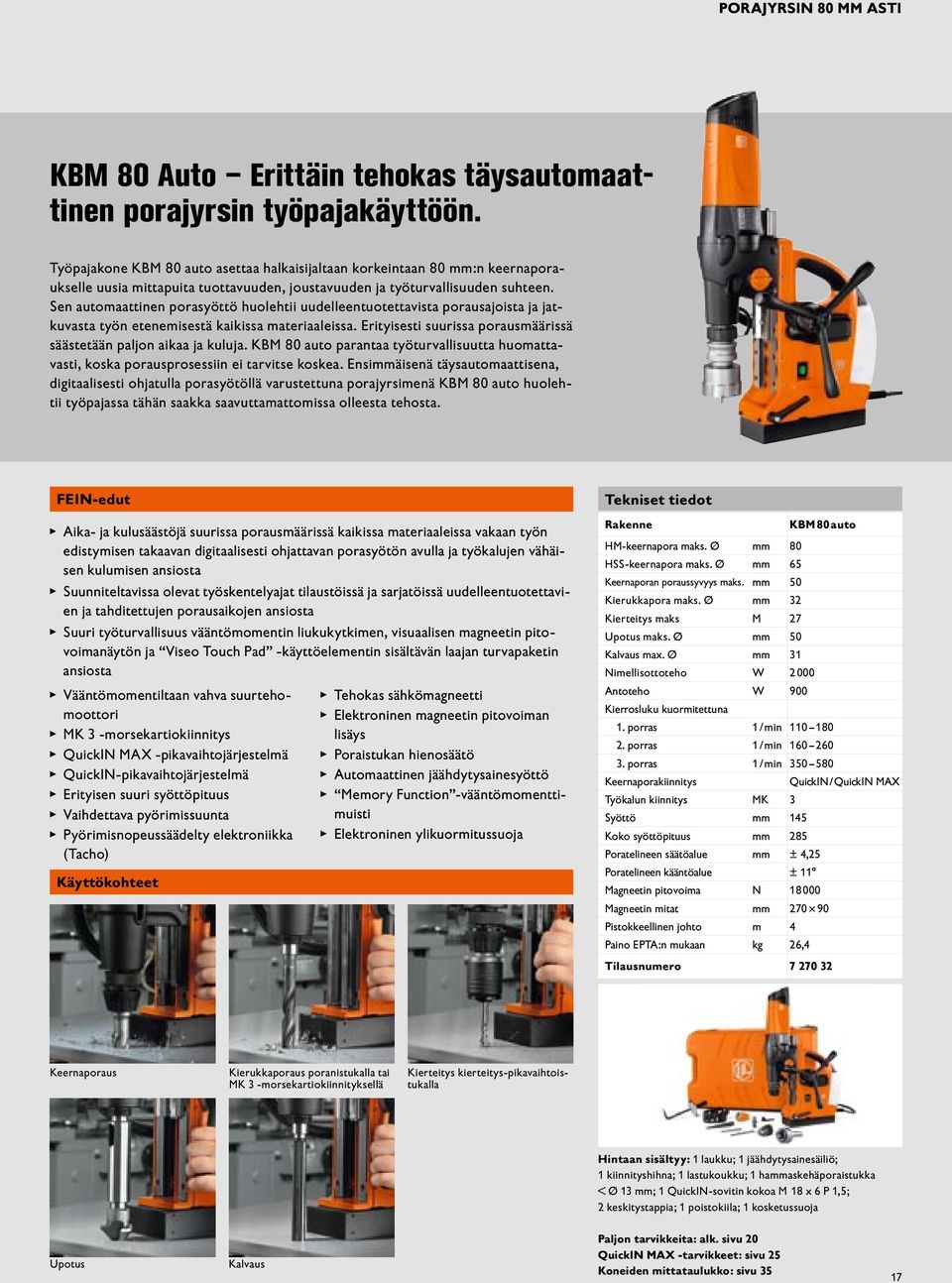

17 PORAJYRSIN 80 MM ASTI KBM 80 Auto Erittäin tehokas täysautomaattinen porajyrsin työpajakäyttöön. Työpajakone KBM 80 auto asettaa halkaisijaltaan korkeintaan 80 :n keernaporaukselle uusia mittapuita tuottavuuden, joustavuuden ja työturvallisuuden suhteen. Sen automaattinen porasyöttö huolehtii uudelleentuotettavista porausajoista ja jatkuvasta työn etenemisestä kaikissa materiaaleissa. Erityisesti suurissa porausmäärissä säästetään paljon aikaa ja kuluja. KBM 80 auto parantaa työturvallisuutta huomattavasti, koska porausprosessiin ei tarvitse koskea. Ensiäisenä täysautomaattisena, digitaalisesti ohjatulla porasyötöllä varustettuna porajyrsimenä KBM 80 auto huolehtii työpajassa tähän saakka saavuttamattomissa olleesta tehosta. FEIN-edut Aika- ja kulusäästöjä suurissa porausmäärissä kaikissa materiaaleissa vakaan työn edistymisen takaavan digitaalisesti ohjattavan porasyötön avulla ja työkalujen vähäisen kulumisen ansiosta Suunniteltavissa olevat työskentelyajat tilaustöissä ja sarjatöissä uudelleentuotettavien ja tahditettujen porausaikojen ansiosta Suuri työturvallisuus vääntömomentin liukukytkimen, visuaalisen magneetin pitovoimanäytön ja Viseo Touch Pad -käyttöelementin sisältävän laajan turvapaketin ansiosta Vääntömomentiltaan vahva suurtehomoottori MK 3 -morsekartiokiinnitys QuickIN MAX -pikavaihtojärjestelmä QuickIN-pikavaihtojärjestelmä Erityisen suuri syöttöpituus Vaihdettava pyörimissuunta Pyörimisnopeussäädelty elektroniikka (Tacho) Käyttökohteet Tehokas sähkömagneetti Elektroninen magneetin pitovoiman lisäys Poraistukan hienosäätö Automaattinen jäähdytysainesyöttö Memory Function -vääntömomenttimuisti Elektroninen ylikuormitussuoja Tekniset tiedot Rakenne KBM 80 auto HM-keernapora maks. 80 HSS-keernapora maks. 65 Keernaporan poraussyvyys maks. 50 Kierukkapora maks. 32 Kierteitys maks M 27 Upotus maks. 50 Kalvaus max. 31 Nimellisottoteho W 2000 Antoteho W 900 Kierrosluku kuormitettuna 1. porras 1 / min porras 1 / min porras 1 / min Keernaporakiinnitys QuickIN / QuickIN MAX Työkalun kiinnitys MK 3 Syöttö 145 Koko syöttöpituus 285 Poratelineen säätöalue ± 4,25 Poratelineen kääntöalue ± 11 Magneetin pitovoima N Magneetin mitat Pistokkeellinen johto m 4 Paino EPTA:n mukaan kg 26, Keernaporaus Kierukkaporaus poranistukalla tai MK 3 -morsekartiokiinnityksellä Kierteitys kierteitys-pikavaihtoistukalla Hintaan sisältyy: 1 laukku; 1 jäähdytysainesäiliö; 1 kiinnityshihna; 1 lastukoukku; 1 haaskehäporaistukka < 13 ; 1 QuickIN-sovitin kokoa M 18 x 6 P 1,5; 2 keskitystappia; 1 poistokiila; 1 kosketussuoja Upotus Kalvaus Paljon tarvikkeita: alk. sivu 20 QuickIN MAX -tarvikkeet: sivu 25 Koneiden mittataulukko: sivu 35 17

18 Johdanto Keernaporaus 4 FEIN-järjestelmäkompetenssi 5 Huippuominaisuudet FEIN-porajyrsimet 6 Turvallisuus 8 QuickIN-järjestelmä 9 FEIN-porajyrsimet FEIN-keernaporaperhe 11 FEIN KBM 32 Q 12 FEIN KBM 50 QX 13 FEIN KBM 52 U 14 FEIN KBM 65 Q / KBM 65 QF 15 FEIN KBM 80 U 16 FEIN KBM 80 auto 17 FEIN-keernaporat ja tarvikkeet Kovametalli vai HSS? 19 HM-keernaporat 20 HSS-keernaporat 22 Keskitystapit, sovittimet, kiinnitysvarret 23 Kierteittämistarvikkeet 24 KBM 80:n tarvikkeet 25 Kiinnityslaitteet 26 Jäähdytys ja voitelu 27 Tietämisen arvoista Kierteittäminen 30 Upottaminen 32 Kalvaus 33 Kierrosluku HM / HSS 34 Koneiden mittataulukko 35 Tekniset tiedot 36 Huolto 37 18

19 KOVAMETALLI VAI HSS? Kova työ vaatii kovia työkaluja. Käyttösuuntautuneen porajyrsinohjelman lisäksi FEIN tarjoaa myös laajan keernaporavalikoiman. Se kattaa sekä erityisen pitkäikäiset ja tehokkaat kovametalliset keernaporat, että ääriäisen iskunkestävät HSS-keernaporat, jotka sisältävät 5 % kobolttia. Kovametallisia FEIN-keernaporia käytetään ensi sijassa kestokäytössä, esim. sarjaporaustöissä teollisuudessa, työpajoissa ja korjaamoissa. Asianmukaisesti käsiteltynä työkalujen käyttöikä on jopa kaksi kertaa niin pitkä kuin HSS-keernaporilla ja siten ne ovat taloudellisin ratkaisu tällä alueella. Työmaalla ja paikan päällä tapahtuvissa asennustöissä käytetään yleensä FEIN HSS-keernaporia erityisesti silloin, kun keernaporat altistuvat suurille iskukuormituksille. FEIN HM Ult r a FEIN HSS Du r a FEIN HSS Pri m a FEIN HM S Mitä korkein käyttöikä laadukkaan kovametallipäällystyksen ansiosta ja erinomainen lastuamisteho kaikissa materiaaleissa. Katso s. 20/s. 25 Erinomainen käyttöikä 5-prosenttisen kobolttiosuuden ansiosta ja titaanialumiini-nitriitti-pinnoite optimaalisiin poraustuloksiin teräksessä, ruostumattomassa teräksessä ja harmaavaluraudassa. Katso s. 23 Korkea käyttöikä 5-prosenttisen kobolttiosuuden ansiosta ensiluokkaisiin poraustuloksiin teräs- ja metallirakennuksen alalla. Katso s. 22 Ääriäisen kova erikoiskeernapora raide- ja kiskorakennukseen. Katso s. 21 Materiaali Alumiini < 10 % Si < 600 N/² Alumiini > 10 % Si < 600 N/² Teräs < 500 N/² Teräs < 750 N/² Teräs < 900 N N/² Teräs < N/² Teräs < N/² Ruostumaton teräs < 700 N N/² Ruostumaton teräs > 700 N/² Valurauta (GG, GGG) < 300 N/² Messinki (CuZn) < 500 N/² Vaikeasti lastuttavat materiaalit Kiskot Pinta tasaiset pinnat rakenteiset pinnat raakapinnat pyöreät pinnat porrastetut pinnat Erikoiskäyttö Kuivaporaus Poraus Monikerroksinen poraus Limittäinen poraus soveltuu hyvin soveltuu erittäin hyvin ihanteellinen 19

20 KEERNAPORAT Kovametalliset keernaporat Kovametalliset FEIN HM Ult r a -keernaporat sopivat erinomaisesti teollisuuden, työpajojen ja korjaamojen jatkuvaan käyttöön. Laadukkaan kovametallipinnoitteen ja erityisen leikkuugeometrian ansiosta ne ovat pitkäikäisiä ja lastuamistehot ovat erinomaisia. Samanaikaisesti se tarjoaa ääriäisen suuren joustavuuden porattavien materiaalien suhteen: alumiinista tavanomaisen rakennusteräksen kautta aina vaikeasti lastuttaviin materiaaleihin. Kovametallin käyttöikä kilpailijavertailussa FEIN HM Ult r a Kovametalliset kilpailijat Porareikien määrä Testivaatimukset: Muiden valmistajien kovametallisten tuotteiden keskimääräisen tuloksen ollessa 190 porausta keernaporaa kohti FEIN HM Ultra saavutti 380 porausta. Materiaali: C 45 -teräs, 30 paksu; : 18 QuickIN-kiinnityksellä varustetut HM Ultra -keernaporat Mitä pisin käyttöikä ja erinomainen lastuamisteho. Metriset mitat, leikkuusyvyys 35 VE , , , , VE Suurpakkaukset Hyödynnä edulliset suurpakkauksee: Kaikkiin erityisesti merkittyihin pakkauksiin tulee lisäksi 1 3 keernaporaa ilmaiseksi! VE VE Sarjan varustelu Sisältää 4 keernaporaa 14, 18, 22 ja 32 (leikkuusyvyys 35 ) sekä 1 keskitystapin (105 ) muovisessa kantolaukussa QuickIN-kiinnityksellä varustetut HM Ultra 2" -keernaporat Mitä pisin käyttöikä ja erinomainen lastuamisteho. Tuumamitat, leikkuusyvyys 2" / 50 in VE 1 ½" 12, ⁹ ₁₆" 14, ⅝" 15, ¹¹ ₁₆" 17, ¾" 19,

21 KEERNAPORAT ¹³ ₁₆" 20, ⅞" 22, ¹⁵ ₁₆" 23, " 25, ¹ ₁₆" 26, ¹ ₅" 28, HM "S" -keernaporat, joissa FEIN-kierre M 18 x 6 P 1,5 Kehitetty erityisesti raide- ja kiskorakennusalalla käytettäväksi: Ääriäisen kovat kovametalliset leikkuuhampaat ja optimoitu leikkuugeometria huolehtivat parhaista tuloksista. Metriset mitat, leikkuusyvyys ³ ₁₆" 30, ¼" 31, ⁵ ₁₆" 33, ⅜" 34, ⁷ ₁₆" 36, ½" 38, ⁹ ₁₆" 39, ⅝" 41, ¹¹ ₁₆" 42, VE ¹³ ₁₆" 44, ¹³ ₁₆" 46, ⅞" 47, ¹⁵ ₁₆" 49, " 50, Weldon-kiinnityksellä varustetut HM Ultra 50 -keernaporat Mitä pisin käyttöikä ja erinomainen lastuamisteho. Metriset mitat, leikkuusyvyys ¹ ₁₆" 52, Sarjan varustelu Sisältää 4 keernaporaa ⁹ ₁₆", ₁₁ ₁₆", ₁₃ ₁₆", ₁₅ ₁₆" (leikkuusyvyys ₂"/₅₀ ) sekä 1 keskitystapin (105 ) muovisessa kantolaukussa HM Ult r a 50 -keernaporat, joissa FEIN-kierre M 18 x 6 P 1,5 Mitä pisin käyttöikä ja erinomainen lastuamisteho. Metriset mitat, leikkuusyvyys 50 VE VE

22 KEERNAPORAT HSS-keernapora FEIN HSS Pr i m a -keernaporat on valmistettu erityisen laadukkaasta pikateräksestä: 5 %:n kobolttiosuus pitää huolta pitkästä käyttöiästä ja lisää iskunkestävyyttä. FEIN HSS Prima -keernaporat saavat aikaan ensiluokkaisia poraustuloksia teräs- ja metallirakennuksen alalla ja mahdollistavat erityisen taloudellisen poraamisen asennuskäytössä. HSS:n käyttöikä kilpailijavertailussa FEIN HSS Pri m a HSS-kilpailijat Porareikien määrä Testivaatimukset: Muiden valmistajien HSS-tuotteiden keskimääräisen tuloksen ollessa 100 porausta keernaporaa kohti FEIN HSS Prima saavutti 140 porausta. Materiaali: C 45 -teräs, 30 paksu; : 18 QuickIN-kiinnityksellä varustettu HSS Prima -keernapora Suurpakkaukset QuickIN-kiinnityksellä varustettu HSS Prima 1" -keernapora Sarjan varustelu 5 % kobolttiseos pitkää käyttöikää varten. Metriset mitat, leikkuusyvyys 35 Hyödynnä edulliset suurpakkauksee: Osta 7 poraa, saat 1 ilmaiseksi! 7+1 VE % kobolttiseos pitkää käyttöikää varten, tuumamitat, leikkuusyvyys 1" / 25 Sisältää 4 keernaporaa ⁹ ₁₆", ¹¹ ₁₆", ¹³ ₁₆", ¹⁵ ₁₆" (leikkuusyvyys 1"/25 ) sekä 1 keskitystapin muovisessa kantolaukussa VE in VE 1 ⁷ ₁₆" 11, ½" 12, ⁹ ₁₆" 14, ⅝" 15, ¹¹ ₁₆" 17, ¾" 19, ¹³ ₁₆" 23, ⅞" 22, ¹⁵ ₁₆" 23, " 25, ¹ ₁₆" 26, ¹ ₅" 28, ³ ₁₆" 30, ¼" 31, ⁵ ₁₆" 33, ⅜" 34, ⁷ ₁₆" 36, ½" 38, ⁹ ₁₆" 39, ⅝" 41, ¹¹ ₁₆" 42, ¾" 44, ¹³ ₁₆" 48, ⅞" 47, ¹⁵ ₁₆" 49, , ¹ ₁₆" 52,

23 KEERNAPORAT FEIN HSS Dura -keernaporia käytetään paikoissa, joissa työskennellään jatkuvasti vaikeissa työskentelyolosuhteissa tai jossa jäähdytysainetta ei voida käyttää. Ne on valmistettu laadukkaasta pikateräksestä, jonka kobolttiosuus on 5 %. Pintaa peittää ensiluokkainen titaani-alumiini-nitridi-pinnoite. Tämä pitää huolta parhaista liukuominaisuuksista, lisääntyneestä kuumuudenkestävyydestä ja erinomaisesta käyttöiästä teräksessä, ruostumattomassa teräksessä ja harmaavaluraudassa. Pinnoitetun HSS:n käyttöikä kilpailijavertailussa FEIN HSS Du r a Pinnoitetut HSS-kilpailijat Porareikien määrä Testivaatimukset: Muiden valmistajien HSS-tuotteiden keskimääräisen tuloksen ollessa 140 porausta keernaporaa kohti FEIN HSS Du r a saavutti 180 porausta. Materiaali: C 45 -teräs, 30 paksu; : 18 Keskityspuikot Pituus 105 Keernapora Kiinnitys Leikkuusyvyys HM Ul t r a QuickIN 35 HSS Pr i m a QuickIN 35 HSS Du r a QuickIN Pituus 125 Keernapora Kiinnitys Leikkuusyvyys HM Ultra 50 QuickIN MAX HM Ul t ra 50 M 18 6 P 1,5 (sovittimella ) HM Ultra 50 Weldon 50 (sovittimella ) Muut valmistajat Weldon 25, 35, 40 (sovittimella ) Muut valmistajat M18 6 P 1,5 (sovittimellar ) 50 Pituus 3-3/8" Keernapora Kiinnitys Leikkuusyvyys HSS Prima 1" QuickIN 1" 7 / 16" HSS Nova 1" QuickIN 1" 7 / 16" Länge 4 11 / 16" Keernapora Kiinnitys Leikkuusyvyys Muut valmistajat Weldon 2" 7 / 16" (sovittimella ) Muiden valmistajien Weldon-keernaporiin, joiden sisäreikä > 6,4, on käytettävä sovitinta QuickIN-kiinnityksellä varustettu HSS Dura -keernapora 5 % kobolttiseos ja pinnoite erinomaista käyttöikää ja parhaita liukuominaisuuksia varten. Metriset mitat, leikkuusyvyys 35 VE Sarjan varustelu Sisältää 6 keernaporaa, 14, 16, 18, 20, 22, 26 (leikkuusyvyys 35 ) ja keskitystapin muovisessa kantolaukussa Weldon-kiinnityksellä varustettu HSS Nova 1" -keernapora Teollisuusstandardi. Tuumamitat, leikkuusyvyys 1"/25 in VE 1 ⁷ ₁₆" 11, ½" 12, ⁹ ₁₆" 14, ⅝" 15, ¹¹ ₁₆" 17, ¾" 19, ¹³ ₁₆" 20, ⅞" 22, ¹⁵ ₁₆" 23, " 25, ¹ ₁₆" 26, ¹ ₅" 28, ³ ₁₆" 30, ¼" 31, Pituus 135 Keernapora Kiinnitys Leikkuusyvyys HM Ul t r a QuickIN 35 (sovittimella ) HSS Pr i m a QuickIN 35 (sovittimella ) HSS Du r a QuickIN 35 (sovittimella ) Muut valmistajat Weldon 50 (sovittimella ) Pituus 4 1/8" Keernapora Kiinnitys Leikkuusyvyys HM Ultra 2" QuickIN 2" HSS Prima 1" QuickIN 1" HSS Nova 1" Weldon 1" Pituus 4 11/16" Keernapora Kiinnitys Leikkuusyvyys HM Ultra 2" QuickIN MAX 2" HSS Prima 1" QuickIN 1" (sovittimella ) Muut valmistajat Weldon 1", 1 3 / 8" (sovittimella ) Pituus 5-5/16" Keernapora Kiinnitys Leikkuusyvyys HM Ultra 2" QuickIN 2" (sovittimella ) Muut valmistajat Weldon 2" (sovittimella )

24 LISÄTARVIKKEET FEIN Pätevä kumppani kierteityksen alalla. Sähköinen kierteittäminen ei ole ainoastaan nopeampaa ja ruumiillisesti väheän raskasta kuin käsin, vaan se tarjoaa myös selkeitä etuja tarkkuuden suhteen. FEIN tarjoaa tähän laajan tarvikevalikoiman: kierteitysleikkurista ja -pikavaihtoistukasta aina kierteitysosiin pohja- ja läpireikiä varten. Sovitin/poraistukka QuickIN-kiinnityksellä varustettu sovitin Käyttöpää M 18 x 6 P 1, Weldon-käyttöpää Jatkokappale käyttöön ahtailla, syvillä tai porrastetuilla pinnoilla läpirei'ille halkaisijasta 36 alkaen. QuickIN-kiinnitys, pituus 100, sis. keskitystapin Kierteittäminen Kierteityksen pikavaihtoistukka KBM 52 U:lle sopii käytettäväksi vain porajyrsimille, joiden pyörimissuunta on myös vastapäivään. Koko 2, QuickIN-kiinnitys, soveltuu kierretapeille (DIN 374/376), kierteitysosia käytettäessä M 6 M 16 turvakytkimellä tai ilman. Kierteitysosat koko 2 DIN 374/376:n mukaisille kierretapeille Kierre M 6 4,5 3, M 8 6 4, Kiinnitysvarret M , Weldon-erikoiskäyttöpää Erityisesti muiden valmistajien keernaporille, joiden sisäreikä > 6,4 QuickIN-kiinnitysvarret FEIN-keernaporien käyttöön pöytäja pylväsporakoneissa sekä kaikissa muissa morsekartiokiinnityksellä varustetuissa porajyrsimissä. Sis. käsipumpun ja keskitystapin ulkoiselle jäähdytysvoiteluainesyötölle Kierteityslaite KBM 32 Q:lle ja KBM 50 QX:lle Koko 2, QuickIN-kiinnitys, kierretapeille (DIN 374/376), kierteitysosia käytettäessä M 6 M 16 turvakytkimellä tai ilman. Sis. vääntömomenttituen M M M M M varustettu turvakytkimellä pohjareikiä varten Käyttöpää 1/2" Kartio Käyttöpää B MK MK mallien KBM 52 U ( ), KBM 65 Q ( ) ja KBM 65 QF ( ) jälkivarustamiseen. Integroitu jäähdytysvoiteluaineen syöttö Kierteityslaite KBM 65 Q:lle ja KBM 65 QF:lle Koko 2, MK 3 -morsekartiokiinnitys, kierretapeille (DIN 374/376), kierteitysosia käytettäessä M 6 M 20 turvakytkimellä tai ilman. Sis. vääntömomenttituen Kierre M 6 4,5 3, M 8 6 4, M , M M M Adapteri Weldon-kiinnityksellä muiden valmistajien tuotteiden varustamiseen QuickIN-järjestelmään sopivaksi Kartio MK Varustelusarja vanhean mallin KBM542 varustamiseksi QuickIN-pikavaihtojärjestelmää varten M M Kierretappeja saat alan liikkeistä Tarvikkeet KBM 80 U / 80 auto katso s. 26 QuickIN-kiinnityksellä varustettu haaskehäporaistukka Jänneväli VE , Tarvikkeet KBM 80 U / 80 auto katso s
