1 GEA Fricostar Micro [DDC-säätö ja ohjausautomatiikka ] [Tehokas GEA ECOPLAT tuplalevylämmönsiirrin] [Lämpöpumpulla tai ilman] Pieniin allastiloihin, joiden ilmavirta on l/s

2 Pienikokoinen, energiaa säästävä tehopakkaus Pienien allastilojen ilmanvaihtoon tarkoitettu GEA Fricostar Micro on ominaisuuksiltaan erittäin monipuolinen. Pienen kokonsa ansiosta kone soveltuu erinomaisesti myös haastaviin saneerauskohteisiin. Vain n. 1,7m korkeuden ja leveyden lisäksi asennustilaa koneen sivuilla ei tarvita, sillä kaikki ilmavirtojen liitokset sijaitsevat koneen yläpuolella. Erityisen kompaktin rakenteen ansiosta kone soveltuu asennettavaksi pienempiinkin teknisiin tiloihin. Ylhäältä tulevat kanavaliitokset jättävät tehokkaasti tilaa myös huoltotoimenpiteille. Pienestä koostaan huolimatta koneessa on voimaa kuin pienessä kylässä; pienin, vain 760 mm syvän koneen toiminta-alue on l/s välillä. Suuremmat konerungot 1800 mm korkeana ja 2760 mm leveänä puolestaan tarjoavat toimintaalueen jopa 1000 l/s. Välittömästi ilmavirta-alueen yläpuolelle sijoittuvat isommat koteloidut GEA CAIR Fricostar koteloidut ilmankuivaimet. Edulliset käyttökustannukset Konesarjan kuivausteho vaihtelee 5 kg/h ja 19 kg/h välillä, riippuen konemallista. Konetta on saatavissa tehokkaalla GEA ECOPLAT levylämmönsiirtimellä varustettuna (CWC-sarja) ja GEA ECOPLAT-levylämmönsiirtimellä sekä lämpöpumpulla varustettuna (CAC-sarja). Lämpöpumpun ansiosta voidaan konetta käyttää suurimman osan aikaa vuodesta kiertoilmakäytössä, vain minimi ulkoilmaosuutta käyttäen. Tehokas levylämmönsiirrin vähentää ulkopuolisen energian tarvetta; lämpöä siirretään ilman lisäenergiaa poistoilmasta tuloilmaan. GEA ECOPLAT levylämmönsiirtimessä on runsaasti pinta-alaa, jonka seurauksena lämpöenergia siirtyy ilman suurta painehäviötä. Suodattimet ovat vakiona G4 sarjan suodattimia, mutta voidaan korvata laajapinta-alaisilla Eurovent luokitelluilla synteettisillä tai F7 suodattimilla. Korkeamman erotteluasteensa takia suodattimet soveltuvatkin erinomaisesti julkisiin rakennuksiin, kuten terapia-allasosastoihin ja hotelleihin. DDC automaatio- ja ohjauskeskus on valmiiksi tehtaalla asennettu ja koekäytetty. Kohteessa riittää kun koneelle tuodaan sähkönsyöttö, yhdistetään valmiit kaapelit kojekeskukseen ja käynnistetään kone voisiko koneen käyttöönotto olla enään nopeampaa ja helpompaa? Ohjausautomatiikka on toiminnallisuuksiltaan vuosikymmenien aikana hioutunut erittäin energiatehokkaaksi. Suomenkielinen ohjausautomatiikka on liitettävissä joko analogisilla viesteillä tai väyläprotokollilla kiinteistö- tai etävalvomoon (Bacnet, Modbus, LON, EIB, Profibus, GSM jne.). Pitkä elinkaari 400 kg painavaksi koneeksi Fricostar Micro pitää sisällään ison koneen rakenteen. 50 mm lämpöeristetty ulkokuori yhdessä edistyksellisen kylmäsiltavapaan alumiiniprofiilirakenteen kanssa luovat perustan kondensoimattomalle rakenteelle myös pohjolan olosuhteisiin. Kaksi korroosiosuojaustasoa mahdollistavat koneen materiaalivalinnan kohteen vaatimuksia vastaavaksi, samalla pitkästä käyttöiästä luopumatta. Perussuojaustaso K pitää sisällään korroosiosuojatut puhaltimet, pinnoitetut lämpöpumppupiirin putkistot, alumiiniset komponentit korroosiolle vaarassa olevissa koneen osissa, ruostumattomasta teräksestä (1.4401) valmistetut joka suuntaan kallistetut polttomaalatut kondenssivesialtaat sekä Bumax-erikoisruuvit. Tämän varsin kattavan suojaustason lisäksi on saatavissa taso H, jossa on edellisten lisäksi erikoispinnoiteita mm. lämmönvaihtimissa (epoksifenoli polttolakkaus, Alodyne), lämpöpumppupiirissä (synteettinen laminointi ja ULTRA HIGH SOLID -monikerrosmaali) ja kapillaariputkissa (PlasTec). 2

3 Yleisiä GEA CAIR Fricostar -sarjan runkorakenteen ominaisuuksia ovat mm. Eurovent luokittelun tarkoitus on muodostaa yhtenäiset kriteerit laitevertailujen välille. Julkiset riippumattoman laitoksen toimesta tarkistetut mittaustulokset helpottavat eri laitevalmistajien laitteiden ominaisuuksien vertailua. GEA on luokitellut sekä mitoitusohjelman (LPLUS) että konesarjan (CAIR) ja sen eri komponentit (esim. suodattimet), joka takaa ilmoitettujen teknisten ominaisuuksien paikkansapitävyyden. Rungon ominaisuudet standardin pren 1886 (2007) mukaan - Lujuusluokka D2 - Tiiveys L1 - Suodattimen ohivirtaus F9 - Lämpöeristysluokitus T2 - Kylmäsiltaluokitus TB2 - Paneelirakenteen lämmöneristävyys U = 0,57 W/m²K Lämmin ilma ja jatkuva kosteus ovat tekijöitä, joiden avulla ilman mukana liikkuvat epäpuhtaudet voivat kerääntyä esimerkiksi ilmanvaihtokoneen sisälle ja aiheuttaa jopa kasvustoa. Nämä kasvustot ja niiden ilmaan levittämät itiöt saattavat olla erityisen haitallisia käyttäjien terveydelle ja sairaaloiden terapia-allastiloissa jopa hengenvaarallisia. Estämällä epäpuhtauksien ja kosteuden kertymisen, kosteissa koneen osissa on jokasuuntaan kallistetut pohjapaneelit, tiivistetyt saumat, sileä sisäpinta ja koneen puhdistamisen mahdollistavat huolto-ovet. Konesarja on hygienia hyväksytty riippumattoman tahon toimesta mm. standardien EN13779 ja VDI6022 mukaisesti. Lisäksi GEA:lla on käytössään ISO 9001 laatuluokitus ja tuotteet ovat tutusti CE-merkittyjä. 3

4 4 Tekniset tiedot FRICOSTAR-MICRO / CAIR SX GEA Fricostar Micro TYYPPI CAC015 Ilmamäärät: Ulkoinen painehäviö: Paino: max. 400 l/s 300 Pa n. 375 kg Ulkokuoren paksuus: 50 mm Sisäpinnan väri: RAL 9002 V160V 2 JLP Cu-Alu: max. 2 RR JLP liitännät: DN25 Jäähdytysosa: Kondenssiallas V160V Kesätilan ohituspelti GEA CAIRfricostar TYYPPI LÄMPÖPUMPPU CAC015 + OHJAUSPANEELI CAM015S DDC TEKNISET TIEDOT Kuivausteho riittää n. 50m² altaalle Kuivausteho 6 kg/h Ilmamäärät: max. 400 l/s Ulkoinen painehäviö: 300 Pa Paino: n. 375 kg 1 kappaleessa Konetta ei voida toimittaa osina! Ulkokuoren paksuus: 50 mm Sisäpinnan väri: RAL 9002 V160V Suodatin (tulo) F7 Eristetyt ulkoilmaliitokset Eristetyt ulkoilmasälepellit Palautusilmasälepellit tiivistetty ECOPLAT korroosiosuojattu Höyrystin korroosiosuojattu Lauhdutin korroosiotuojattu Liityntä kiinteistöautomaatiojärjestelmään Analogiset/Digitaaliset viestit Väylätekniikat 2 JLP Cu-Alu: max. 2 RR JLP liitännät: DN25 Jäähdytysosa: Kondenssiallas V160V Kesätilan ohituspelti Lämpöpumppu + ohjauspaneeli CAM015S DDC Kuivausteho riittää n. 50m² altaalle Kuivausteho 6kg/h 1 kappaleessa Konetta ei voida toimittaa osina! ULKOMITAT 1480 Suodatin (tulo) F7 Eristetyt ulkoilmaliitokset TULO POISTO ULKO JÄTE CAIRfricostar 2760 ~95 (760) (760) Vasenkätinen malli BYP OHITUS BYP PALAUTUS UML UML ()* mitat ovat syvyysmittoja

5 FRICOSTAR-MICRO / CAIR SX GEA Fricostar Micro TYYPPI CAC030 GEA CAIRfricostar TULO POISTO ULKO JÄTE Ilmamäärät: Ulkoinen painehäviö: Paino: max. 700 l/s 300 Pa n. 710 kg Ulkokuoren paksuus: 50 mm Sisäpinnan väri: AZ185 R280 2 JLP Cu-Alu: max. 2 RR JLP liitäntä: DN32 Jäähdytysosa: Kondenssiallas R280 Kesätilan ohituspelti TYYPPI CAC025 LÄMPÖPUMPPU + OHJAUSPANEELI CAM037S DDC TEKNISET TIEDOT Ilmamäärät: max. 700 l/s Kuivausteho Ulkoinen painehäviö: riittää n m² Pa altaalle Paino: n. 710 kg Kuivausteho 13 kg/h Ulkokuoren paksuus: 50 mm Sisäpinnan väri: AZ185 1 kappaleessa Konetta ei voida toimittaa osina! R280 Suodatin (tulo) F7 Eristetyt 2 ulkoilmaliitokset JLP Cu-Alu: max. 2 RR Eristetyt JLP liitäntä: ulkoilmasälepellit DN32 Palautusilmasälepellit Jäähdytysosa: Kondenssiallas tiivistetty R280 ECOPLAT Moottori 1000/1500 korroosiosuojattu 1/min Höyrystin Kesätilan korroosiosuojattu ohituspelti Lauhdutin korroosiotuojattu Lämpöpumppu + ohjauspaneeli Liityntä kiinteistöautomaatiojärjestelmään CAM037S DDC Analogiset/Digitaaliset viestit Kuivausteho riittää n. 75m² Väylätekniikat altaalle Kuivausteho 13kg/h (760) vasenkätinen MITAT ( H=1800mm pohjakehikolla) (365) φ 20 5/4 5/ ~200 kg 1280 ~310 kg OHITUS φ PALAUTUS 740 ~200 kg GEA Fricostar Micro TYYPPI CAC037 TYYPPI CAC037 Ilmamäärät: Ulkoinen painehäviö: Paino: max l/s 300 Pa n. 710 kg Ulkokuoren paksuus: 50 mm Sisäpinnan väri: AZ185 R280 2 JLP Cu-Alu: max. 2 RR JLP liitäntä: DN32 Jäähdytysosa: Kondenssiallas R280 Kesätilan ohituspelti 1 kappaleessa Konetta ei voida toimittaa osina! FRICOSTAR-MICRO / CAIR SX GEA CAIRfricostar LÄMPÖPUMPPU + OHJAUSPANEELI CAM037S DDC TEKNISET TIEDOT Ilmamäärät: max l/s Ulkoinen painehäviö: 300 Pa Kuivausteho Paino: riittää n. 95 n. 710 m² kg altaalle Kuivausteho 19 kg/h Ulkokuoren paksuus: 50 mm Sisäpinnan väri: AZ185 1 kappaleessa Konetta ei voida toimittaa osina! R280 Suodatin (tulo) F7 Eristetyt 2 ulkoilmaliitokset JLP Cu-Alu: max. 2 RR Eristetyt JLP liitäntä: ulkoilmasälepellit DN32 Jäähdytysosa: Kondenssiallas Palautusilmasälepellit tiivistetty R280 ECOPLAT Moottori 1000/1500 korroosiosuojattu 1/min Höyrystin Kesätilan korroosiosuojattu ohituspelti Lauhdutin Lämpöpumppu korroosiotuojattu + ohjauspaneeli Liityntä kiinteistöautomaatiojärjestelmään CAM037S DDC Analogiset/Digitaaliset viestit Väylätekniikat altaalle Kuivausteho riittää n. 95m² Kuivausteho 19kg/h Suodatin (tulo) F7 Eristetyt ulkoilmaliitokset Eristetyt ulkoilmasälepellit Palautusilmasälepellit tiivistetty ECOPLAT korroosiosuojattu Höyrystin korroosiosuojattu TULO Lauhdutin korroosiotuojattu POISTO ULKO JÄTE Liityntä kiinteistöautomaatiojärjestelmään Analogiset/Digitaaliset viestit Väylätekniikat (760) vasenkätinen MITAT ( H=1800mm pohjakehikolla) (365) φ 20 5/4 5/ ~200 kg 1280 ~310 kg φ 20 OHI PAL 740 ~200 kg 1 kappaleessa Konetta ei voida toimittaa osina! Suodatin (tulo) F7 Eristetyt ulkoilmaliitokset Eristetyt ulkoilmasälepellit 5

6 6

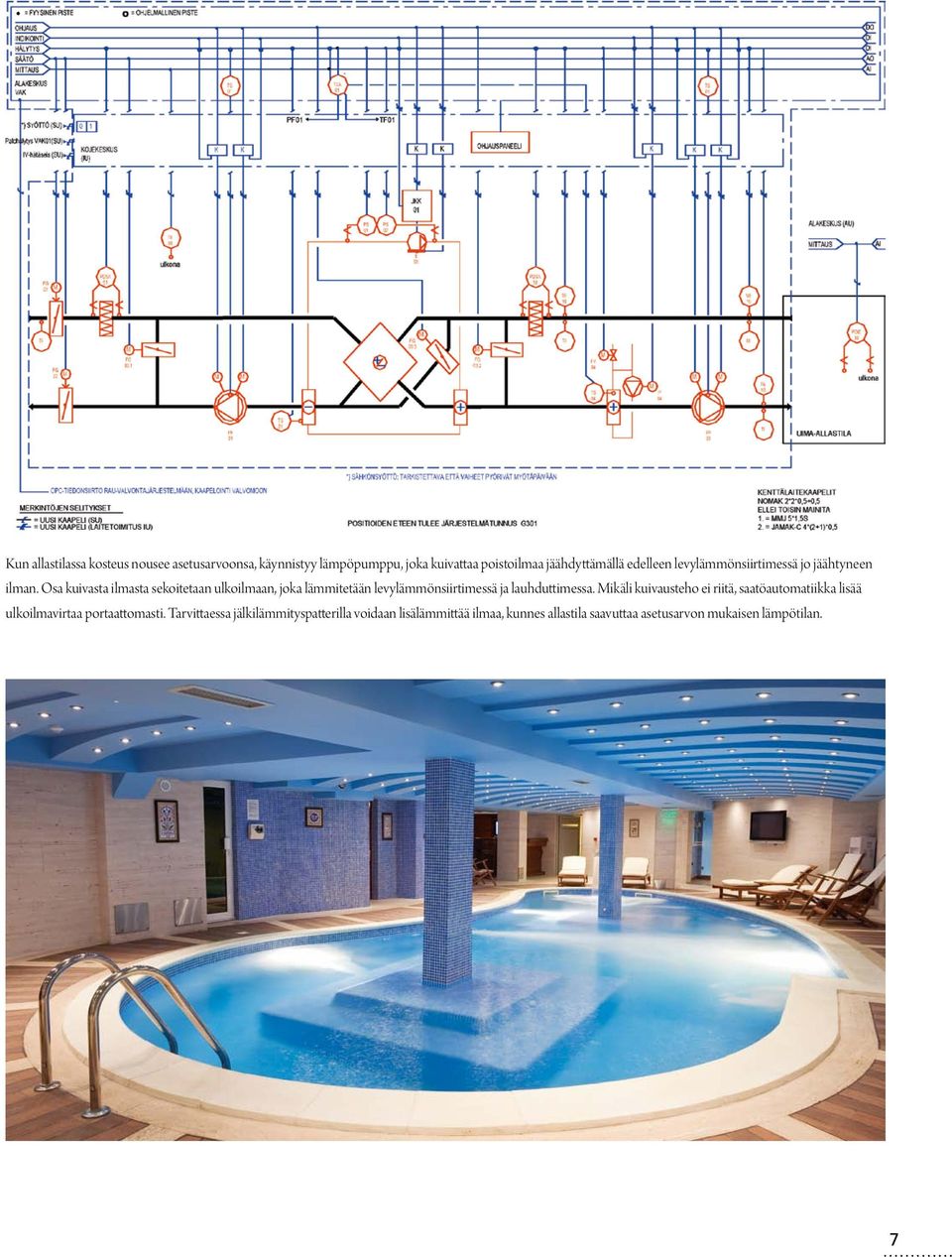

7 Kun allastilassa kosteus nousee asetusarvoonsa, käynnistyy lämpöpumppu, joka kuivattaa poistoilmaa jäähdyttämällä edelleen levylämmönsiirtimessä jo jäähtyneen ilman. Osa kuivasta ilmasta sekoitetaan ulkoilmaan, joka lämmitetään levylämmönsiirtimessä ja lauhduttimessa. Mikäli kuivausteho ei riitä, saatöautomatiikka lisää ulkoilmavirtaa portaattomasti. Tarvittaessa jälkilämmityspatterilla voidaan lisälämmittää ilmaa, kunnes allastila saavuttaa asetusarvon mukaisen lämpötilan. 7
