1 Siiri Kodinturvapistoke KÄYTTÖOHJE V2.5 Global Safety & Security Solutions Oy

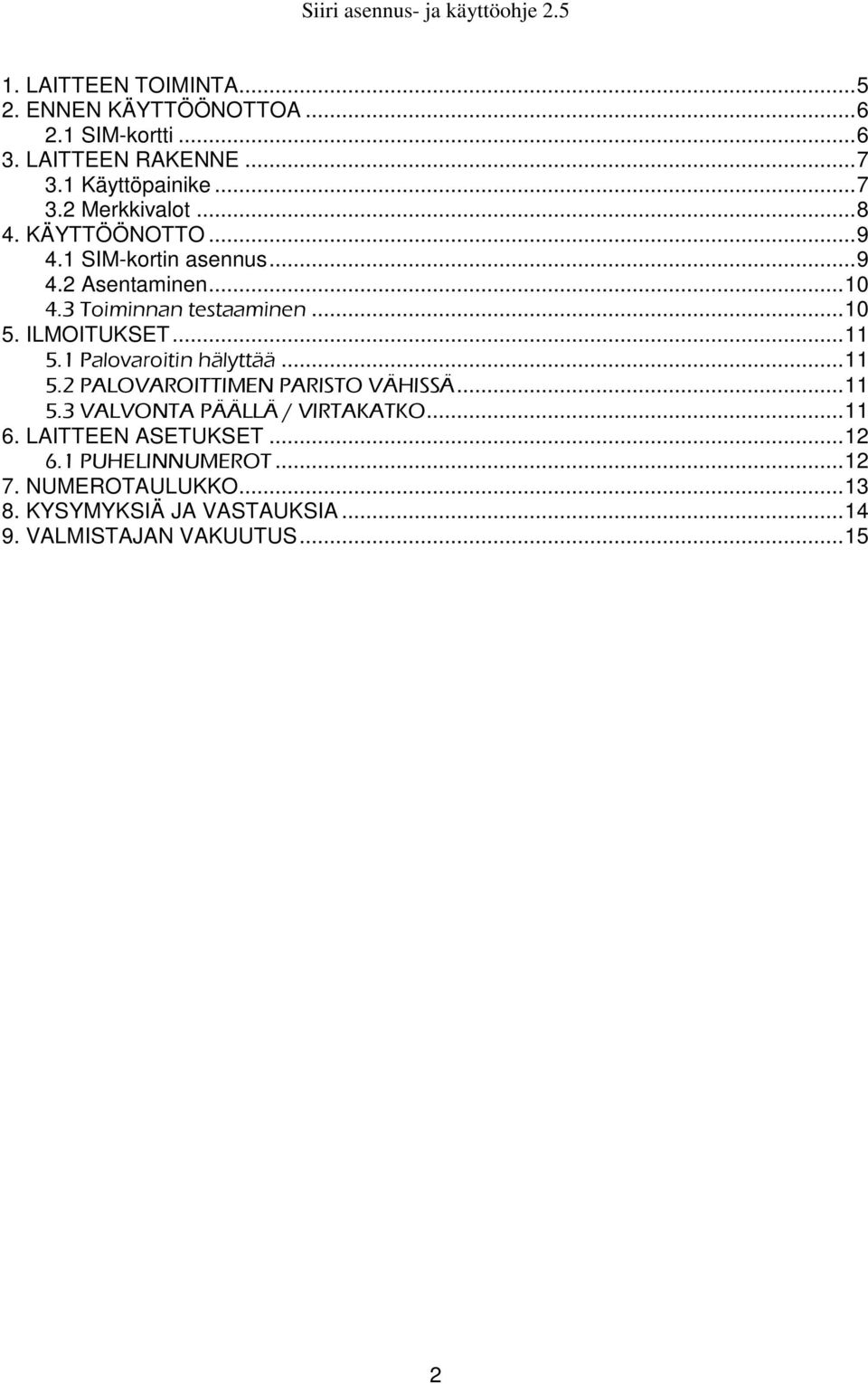

2 1. LAITTEEN TOIMINTA ENNEN KÄYTTÖÖNOTTOA SIM-kortti LAITTEEN RAKENNE Käyttöpainike Merkkivalot KÄYTTÖÖNOTTO SIM-kortin asennus Asentaminen Toiminnan testaaminen ILMOITUKSET Palovaroitin hälyttää PALOVAROITTIMEN PARISTO VÄHISSÄ VALVONTA PÄÄLLÄ / VIRTAKATKO LAITTEEN ASETUKSET PUHELINNUMEROT NUMEROTAULUKKO KYSYMYKSIÄ JA VASTAUKSIA VALMISTAJAN VAKUUTUS

3 Kaikki oikeudet tähän ohjekirjaan ovat Global Safety & Security Solutions Oy:n (GSSS) omaisuutta. Ohjekirjan sisältö on pyritty tekemään tarkaksi ja luotettavaksi. GSSS ei kuitenkaan vastaa sen mahdollisista virheistä tai puutteista, eikä mahdollisista tämän dokumentin mukaisen tuotteen käytön aiheuttamista, epähuomiossa tehdyistä vahingoista ja ennalta arvaamattomista välillisistä tai epäsuorista vahingoista tai kustannuksista, liiketulon, palkan, muun tulon tai oletettujen säästöjen menetyksistä. Valmistaja varaa itselleen oikeuden muuttaa tuotteiden teknistä spesifikaatiota ja toimintaa, siitä mitään etukäteen ilmoittamatta. Tätä laitetta ei ole tarkoitettu tai hyväksytty mihinkään sellaiseen sovellukseen jossa on kyse ihmishengen turvaamisesta tai muuhun sellaiseen käyttöön, jossa laitteen virheellinen tai puutteellinen toiminta saattaa aiheuttaa vahinkoja tai haittaa! GSSS ei vastaa laitteissa olevista vioista, jotka johtuvat siitä, että laitetta on käytetty tämän käyttöohjeen vastaisesti, väärin tai huolimattomasti tai tuotetta on käytetty muuhun kuin siihen käyttöön, mihin tuote on tarkoitettu tai tuote on ollut alttiina kosteudelle, höyrylle, äärimmäisille lämpö- tai ympäristöolosuhteille tai tällaisten olosuhteiden nopeille muutoksille, syöpymiselle tai hapettumiselle tai tuote on ollut muiden kemiallisten tuotteiden vaikutuksen alaisena tai tuotteen päälle on kaatunut ruokaa tai nestettä, tai jos tuotetta on muutettu, tuote on yhdistetty toiseen tuotteeseen tai avattu tai korjattu ilman valtuuksia tai tuotetta on korjattu varaosilla, joita GSSS ei ole hyväksynyt tai jos tuote on asennettu virheellisesti. Tai jos vika on aiheutunut sen seurauksena, että tuote on ollut muiden GSSS:n vaikutusmahdollisuuksien ulkopuolella olevien tapahtumien vaikutuksen alaisena (mukaan lukien, mutta ei rajoittuen seuraaviin: puutteellisuudet kulutustavaroissa, joilla on rajoitettu käyttöaika, kuten akuissa, tai antennien rikkoutuminen ja vahingoittuminen. HUOM! Laitetta ei saa käyttää muuhun kuin mihin se on suunniteltu. Kun laitetta käytetään rikosilmoitinjärjestelmän tiedonsiirtoon, on noudatettava viranomaisten ja vakuutusyhtiöiden antamia ohjeita turvallisuusjärjestelmien suunnittelussa ja asennuksessa. Tässä ohjekirjassa kuvattu laite käyttää tiedonsiirtoon samaa GSM-verkkoa kuin matkapuhelimet ja sen käyttöä koskevat matkapuhelimille asetetut rajoitukset. Laite lähettää radiotaajuista signaalia, joka saattaa joissain olosuhteissa aiheuttaa puutteellisen tai virheellisen toiminnan muissa elektronisissa laitteissa. Ennen laitteen käyttöä selvitä onko elektronisten laitteiden käyttö sallittu käyttöpaikassa ja että laite ei aiheuta häiriöitä muille elektronisille laitteille. Älä salli lasten leikkivän laitteella. Lapset voivat vahingoittaa itseään tai aiheuttaa kohtuuttomia puhelinlaskuja. GSSS ei vastaa laitteen toimivuudesta, jos GSSS:stä riippumattomista syistä kolmansien osapuolien toimesta matkapuhelinverkkoon tehtävien tai tehtyjen muutosten seurauksena tai SIM-korttien versiomuutosten seurauksena, laitteen toiminnallisuus muuttuu, vaikeutuu ja/tai loppuu jopa takuuajan voimassa ollessa. Jos laite syystä tai toisesta ei saa yhteyttä GSM-verkkoon, niin GSSS ei vastaa mahdollisesti tästä aiheutuneista välillisistä tai välittömistä kustannuksista. 3

4 Laitteen asentavan henkilön tulee olla asianmukaisesti koulutettu. Jos et ole varma laitteen asennuksesta, ota yhteyttä laitteen jälleenmyyjään tai valmistajaan. Laitteet tulee testata käyttöönoton yhteydessä huolellisesti kaikilta osin. Välttääksesi mahdollisia räjähdysalttiita tilanteita, sammuta laite, jos olet räjähdysherkällä tai räjähdysmerkeillä varustetulla alueella. Ongelmatilanteiden ehkäisemiseksi laitteita ei saa ketjuttaa lähettämään toisilleen viestejä (esim. releohjauksia). Laitteiden lähettämät vakioviestit voivat aiheuttaa kahden laitteen välisen runsaan viestiliikenteen jota ei huomaa ennen seuraavan puhelinlaskun ilmestymistä. Viestien vastaanottajana täytyy aina olla sellainen väline (esim. matkapuhelin tai valvomotietokone), jolla viestiliikennettä pystytään tarkkailemaan. Kohtuuttomien tekstiviestikulujen ehkäisemiseksi laitteessa on tehty mahdollisten ongelmaja vikatilanteiden varalle rajat viestien lähettämiselle, jolloin laite ei vikatilanteessa aiheuta kohtuuttomia puhelinkuluja. Tämän dokumentin tai minkään sen osan kopioiminen, muokkaaminen tai jakelu on kielletty ilman kirjallista lupaa valmistajalta. 4

5 1. LAITTEEN TOIMINTA Siiri tunnistaa palovaroittimen hälytysäänen, ilmoittaa siitä paikallisesti summerin avulla ja lähettää tiedon halutuille vastaanottajille tekstiviestinä ja puhelinsoittona. Viesti voidaan välittää omaan puhelimeen ja/tai esimerkiksi ystävälle, naapurille, sukulaiselle tai vartiointiliikkeelle. Siiri tarkkailee myös palovaroittimen ilmoitusta pariston vähäisestä varaustilasta. Kun varoitin on antanut aiheesta äänimerkkiä tietyn ajan Siiri lähettää tiedon siitä määritetyille vastaanottajille tekstiviestinä. OMA PUHELIN PALVELUKESKUS NAAPURI 5

6 2. ENNEN KÄYTTÖÖNOTTOA 2.1 SIM-kortti Siiri vaatii toimiakseen SIM-kortin. Laite toimii operaattorista riippumatta, mutta seuraavat asiat tulee kuitenkin huomioida liittymää hankittaessa: VAATIMUKSET / SUOSITUKSET: + tekstiviesti- ja puheominaisuudet (vaatimus laitteen toiminnalle) + salainen numero (ehkäisee tarpeettomat puhelut hälytyslaitteelle, ei pakollinen) + mainosviestien esto (ehkäisee tarpeettoman viestiliikenteen, ei pakollinen) + GSM-data -ominaisuus* (mahdollistaa nopeat tukipalvelut, ei pakollinen) *GSM-data ominaisuudella ei tarkoiteta GPRS-palvelua, vaan perinteistä 9600bps GSM-data -palvelua. Pyydä lisätietoa liittymän myyjältä tai operaattorilta. NÄITÄ OMINAISUUKSIA EMME SUOSITTELE: - prepaid -liittymät (vain määräajan käytössä) - numeronäytön esto (vaikeuttaa viestin lähettäjän tunnistamista) SIM-kortti tulee olla tyhjä kaikista numeroista ja tekstiviesteistä ennen laitteeseen asettamista. Lisäksi PIN-koodin kysely tulee olla pois päältä. Ohjeet näihin toimenpiteisiin löydät matkapuhelimesi käyttöohjeista. Kysy tarvittaessa lisäapua liittymän myyjältä tai asiantuntevalta myyntiliikkeeltä. 6

7 3. LAITTEEN RAKENNE 3.1 Käyttöpainike Siirin alaosasta löytyvällä käyttöpainikkeella on seuraavat toiminnot: Hälytystilanteessa painike toimii kuittauspainikkeena. Hälytys kuitataan painamalla painiketta n. sekunnin ajan. Käyttöpainikkeella Siiri voidaan asettaa myös numeroiden opettelutilaan. Kun painiketta painetaan n. 10 sekuntia laite menee opetustilaan jonka jälkeen soittamalla laitteen numeroon se tallentaa soittajien numerot muistiinsa [kts ASENTAMINEN]. Ohjelmointitilasta voidaan poistua painamalla painiketta n. 2sekuntia. Jos Siiri asetetaan ohjelmointitilaan mutta unohdetaan poistua sieltä, laite palaa automaattisesti 10 minuutin kuluttua valvontatilaan. 7

8 3.2 Merkkivalot GSM (vihreä) PALAA KIINTEÄSTI: - Normaalitila (laite yhdistetty GSM-verkkoon) VILKKUMINEN: - Laite numeroiden ohjelmointitilassa PALOVAROITIN (punainen) PALAA KIINTEÄSTI: - Palovaroitin hälyttää PARISTO (keltainen) HIDAS VILKKUMINEN: - Laitteella ei yhteyttä GSM-verkkoon PAINIKE (keltainen) PALAA KIINTEÄSTI: - Kutsupainiketta painettu* *Kutsupainike on lisävaruste. Kysy lisää jälleenmyyjältäsi. 8

9 4. KÄYTTÖÖNOTTO 4.1 SIM-kortin asennus 1 - Avaa SIM-kortinlukijan kelkka painamalla keltaista vapauutinpainiketta kevyesti (esim. kynän kärjellä) ja vetämällä kelkka ulos. 2 - Aseta SIM-kortti kelkkaansa. Kelkassa on sapluuna johon SIM-kortti sopii (kortin viistetty kulma pitää huolen siitä että kortti tulee oikeinpäin). 3 - Aseta SIM-kortin kelkka takaisin laitteeseen kuvan osoittamalla tavalla (SIM-kortin kontaktipinnat osoittavat samaan suuntaan kuin pistotulppa) ja paina se kiinni. 9

10 4.2 Asentaminen Kun kaikki valmistelevat toimenpiteet on tehty voidaan Siiri kytkeä pistorasiaan. Aseta laite paikkaan, joka on samassa tilassa kuin toimiva palovaroitin. Kun Siiri on kytketty pistorasiaan syttyy ensin Paristo -merkkivalo sähköjen kytkemisen merkiksi. Noin minuutin kuluttua vihreä GSM-valo syttyy sen merkiksi että laite on saanut yhteyden GSM-verkkoon ja on valmis toimimaan. (Jos GSM-merkkivalo ei syty kts. 8 - KYSYMYKSIÄ JA VASTAUKSIA) Paina käyttöpainiketta n. 10 sekuntia kunnes vihreä GSM-merkkivalo alkaa vilkkua. Tämä tarkoittaa sitä että laite on nyt ohjelmointitilassa. Nyt voit soittaa laitteen sisällä olevan SIMkortin numeroon (ts. laitteen numeroon) tallentaaksesi oman numerosi laitteen puhelinmuistioon. Siiri katkaisee puhelun nopeasti ja antaa lyhyen äänimerkin onnistuneen numeron tallennuksen merkiksi*. Numerosi on nyt tallentunut laitteen muistiin. Jos haluat tallentaa toisen numeron laitteelle voit tehdä sen soittamalla halutusta numerosta uudestaan Siirin numeroon. Lisätietoa numeroiden tallennuksesta ja muuttamisesta kts 6.1 PUHELINNUMEROT. Kun haluat päättää numeroiden tallennuksen paina käyttöpainiketta lyhyesti (n. 2s) kunnes kuulet lyhyen äänimerkin. Laite palaa normaaliin valvontatilaan. * Varmista ettei liittymässäsi ole numeron näytön estoa päällä. Siiri ei voi tallentaa tuntemattomasta numerosta tulleita soittoja. 4.3 Toiminnan testaaminen Useimmissa palovaroittimissa on mahdollisuus testata hälytystilanteen toimintaa painamalla varoittimessa olevaa testipainiketta pitkään. Jotta voit olla varma siitä että laite tunnistaa hätätilanteessa palovaroittimen äänen ja hälyttää siitä haluamiisi numeroihin on koko toiminnallisuus hyvä testata. HUOM! Tee testi siten että se vastaisi tositilannetta niin paljon kuin mahdollista - älä irrota palovaroitinta sen asennuspaikasta tai siirrä huonekaluja tai muita mahdollisia esteitä Siirin edestä pois. Paina palovaroittimesi testipainiketta ja pidä sitä pohjassa n. 20 sekuntia. Kun Siiri tunnistaa varoittimen äänen se sytyttää palovaroitin -merkkivalon ja alkaa soittamaan omaa sireeniään. Kun näin tapahtuu voi palovaroittimen painikkeesta päästää irti. Siiri lähettää hälytysviestin ohjelmoituihin numeroihin ja soittaa varmistussoiton perään. Hälytyksen voi kuitata joko painamalla käyttöpainiketta n. 2 sekuntia tai soittamalla laitteen puhelinnumeroon. Jos testiprosessi meni läpi edelläkuvatulla tavalla ja viestit sekä puhelinsoitto tulivat puhelimeen oikein on laite valmiina toimimaan. Jos Siiri ei havainnut palovaroittimen ääntä kts.8 KYSYMYKSIÄ JA VASTAUKSIA. 10

11 5. ILMOITUKSET 5.1 Palovaroitin hälyttää Kun Siiri havaitsee palovaroittimen hälytysäänen (hälytysääntä kuulu yhtäjaksoisesti yli 10 sekuntia) se lähettää puhelinmuistionsa numeroihin hälytystekstiviestin Palovaroitin hälyttää!. Viestien lähetyksen jälkeen laite myöskin soittaa järjestyksessä em. numeroihin kunnes joku vastaa. Kun puheluun vastataan, laite antaa puhelun vastaanottajalle merkkiäänen ja katkaisee puhelun. Siiri antaa myös paikallisesti katkonaisen merkkiäänen merkiksi siitä että hälytykseen on reagoitu. Jos soittoon ei vastata, laite yrittää soittaa seuraavaan numeroon. Jos viimeisessäkään laitteeseen talletetussa numerossa ei vastata Siiri aloittaa soittoketjun alusta. Laite yrittää soittaa numeroihin 15 kertaa ja jos näihin soittoihin ei vastata, lopetetaan soittaminen ja hälytys nollataan. 5.2 PALOVAROITTIMEN PARISTO VÄHISSÄ Kun palovaroittimen pariston varaus on alhainen se tyypillisesti ilmoittaa omistajalleen lyhyellä merkkiäänellä tasaisesti kunnes paristo on vaihdettu. Siiri tunnistaa tämän merkkiäänen ja kun sen on havaittu toistuvan n. tunnin ajan laite lähettää asiasta tiedon puhelinmuistion kahteen ensimmäiseen numeroon. 5.3 VALVONTA PÄÄLLÄ / VIRTAKATKO Kun Siiriltä katkeaa sähköt (tilapäinen häiriö sähkönjakeluverkossa, laite otetaan pois seinästä) laite ilmoittaa siitä puhelinmuistion kahteen ensimmäiseen puhelinnumeroon tekstiviestitse Virtakatko. Kun laite kytketään pistorasiaan tai sähkönjakeluverkko palaa toimintaan laite ilmoittaa siitä tekstiviestillä Valvonta päällä. Siiri ei reagoi sähköverkon lyhyimpiin katkoksiin, vaan sähköt tulee olla poikki n. 3-5 sekuntia ennen kuin laite tekee ilmoituksen. 11

12 6. LAITTEEN ASETUKSET 6.1 PUHELINNUMEROT Puhelinnumerot asetellaan painamalla käyttöpainiketta pitkään pohjassa (n. 10 sekuntia) ja soittamalla laitteen numeroon vastaanottavista numeroista vuorotellen halutussa järjestyksessä [kts 4.2- ASENTAMINEN]. Yksittäisen puhelinnumeron voi vaihtaa tai lisätä laitteelle myös tekstiviestillä. Siiri vahvistaa jokaisen asetusviestin lähettämällä takaisin tekstiviestin Asetus tehty. Asetuksia tehdessä ole tarkkana. SULKUMERKIT OVAT VIESTISSÄ PAKOLLISET!!! Sulkumerkkien ulkopuolelle voidaan kirjoittaa muuta tekstiä, vain sulkumerkkien sisäpuolella oleva osa tunnistetaan komennoksi. Asetuksissa olevat puhelinnumerot tulee aina olla kansainvälisessä muodossa*. * Kansainvälisessä muodossa ensimmäinen maatunnuksen jälkeinen numero jätetään pois. Jos tallennettava a puhelinnumero on on se kansainvälisessä muodossaan Asetusviestin muoto: (92=+358xxxxxxxx) ; käyttäjä 2 (93=+358xxxxxxxx) ; käyttäjä 3 (94=+358xxxxxxxx) ; käyttäjä 4... (910=+358xxxxxxxx) ; käyttäjä 10 xxxxxxxx = haluttu puhelinnumero Laitteen vastaus: Asetus tehty Esimerkki: (93= ) 12

13 7. NUMEROTAULUKKO Tähän taulukkoon voit merkitä laitteelle tallennetut puhelinnumerot. Jos myöhemmin haluat vaihtaa yksittäistä numeroa esim. tekstiviestillä voit katsoa taulukosta mihin muistipaikkaan ko. numero on tallennettu. Muistipaikka: Puhelinnumero: Nimi: Esimerkki: Matti Meikäläinen Siirin puhelinnumero: 13

14 8. KYSYMYKSIÄ JA VASTAUKSIA K: Olen asettanut laitteeseen SIM-kortin ohjeiden mukaan ja kytkenyt laitteen pistorasiaan. Vihreä GSM-valo ei syty verkkoon yhdistymisen merkiksi. V: Tarkista että liittymäsi on auki asettamalla SIM-kortti omaan matkapuhelimeesi. Tarkista myös että PIN-tunnuksen kysely on pois päältä. K: Asetin Siirin käyttöpainikkeen painalluksella ohjelmointitilaan ja soitin laitteen numeroon, mutta puhelu vain katkaistaan eikä laite anna minkäänlaista merkkiääntä. V: Tarkista ettei puhelimessasi ole asetettu numeronäytön estoa päälle. Jos puhelimessa on numeronäytön esto, ei Siiri voi tunnistaa soittajaa eikä numero tällöin tallennu laitteeseen. K: Lähettämäni asetusviesti ei mene perille. Olen tarkistanut että viesti on oikeassa muodossa, mutta en saa kuittausta Asetus tehty. V: Tarkista ettei puhelimessasi ole asetettu numeronäytön estoa päälle. Jos puhelimessa on numeronäytön esto, ei Siiri voi tunnistaa lähettäjää, eikä tällöin muuta asetuksia. K: Olen saanut numeroni tallennettua Siirin muistiin. Testatessani laite ei kuitenkaan tunnista palovaroitintani. V: Varmista että Siiri on samassa huonetilassa palovaroittimen kanssa. Jos Siirin edessä on suuria huonekaluja / kasveja, tai etäisyys varoittimen ja laitteen välillä on kovin pitkä, vaihda asennuspaikkaa ja kokeile uudestaan. Siiri tunnistaa suurimman osan yksinkertaisten paristokäyttöisten palovaroittimien hälytysäänen. Yhteensopivuutta kaikkien palovaroitinten kanssa ei kuitenkaan voida taata. 14

15 9. VALMISTAJAN VAKUUTUS DECLARATION of CONFORMITY In Accordance with 1999/5/EC Directive of European Parliament and of the Council of 9 March 1999 on radio equipment and telecommunications terminal equipment and the mutual recognition of their conformity. Manufacturer : Global Safety & Security Solutions Oy Address : Pyölintie 404 FIN OJAKKALA FINLAND Product type : Siiri Trade marks : Siiri, Sirius Product description: GSM alarm controller We, the manufacturer of the above mentioned products, hereby declare that these products conform to the essential requirements of the European Union directive 1999/5/EC. This Declaration of Conformity is based on using the Harmonized European Standards and relevant Articles of the RTTE-directive: Article 3.1a : Protection of the health and Safety ( EN :2001 ) Article 3.1b : EMC (EN : v1.4.1 and EN v1.2.1) Article 3.2 : Effective use of Radio Spectrum (EN301511: v9.0.2) Nummela on the 7th of February 2007 Harri Paananen President & CEO Global Safety & Security Solutions Oy GSM Certificate G0M C for GSM module Radio Test Report No G0M T-51 GSM module EMC Test Report No G0M E-16 GSM-module Safety Test Report G0M L Technical Construction File: Siiri 15
